baltur ACS 355 User guide

EN SP FR TR
0006081262_201006
Manuale
installazione,
impiego,
manutenzione.
Maintenance,
use and
installation
manual
Manual de
mantenimiento,
uso e
instalación
Manuel
d’installation,
utilisation et
entretien
Bakım,
kullanım ve
montaj
kılavuzu
- Guida all’avviamento rapido su bruciatori
- Rapid burner start-up guide
- Guía para el arranque rápido en los quemadores
- Guide pour le démarrage rapide sur brûleurs
- İnverterli brülör devreye alma kılavuzu
INVERTER ACS 355

IT Questa Guida all’avviamento rapido riassume le operazioni di base necessarie per avvia-
re e programmare l’inverter ACS 355 a frequenza variabile. Le informazioni qui contenu-
te NON sostituiscono il manuale dell’utente e sono rivolte esclusivamente al personale
qualicato per la manutenzione dell’inverter. Per informazioni dettagliate su altre conside-
razioni, per l’uso dell’inverter e le relative precauzioni, consultare il Manuale dell’utente di
ACS 355 fornito a corredo.
- Il presente catalogo riveste carattere puramente indicativo. La casa, pertanto, si riserva ogni
possibilità di modica dei dati tecnici e quant’altro in esso riportato.
GB This rapid start-up Guide summarises the main tasks needed to start and program the ACS
355 variable-frequency inverter. This information is NOT intended to replace the user’s manual
and is only intended for qualied inverter maintenance personnel. For detailed information on
other matters, on using the inverter and on the relative precautions, please consult the supplied
ACS 355 user’s handbook.
- Technical data in this brochure are given as information only. Baltur reserves the right to
change specication, without notice.
SP Esta guía para el arranque rápido resume las operaciones básicas necesarias para arrancar y
programar el variador de frecuencia variable ACS 355. La siguiente información NO sustituye el
manual del usuario y está dirigida exclusivamente al personal cualicado encargado del mante-
nimiento del variador de frecuencia. Si necesita mayor información sobre otras consideraciones,
para usar el variador de frecuencia y sobre las precauciones necesarias, consulte el Manual del
usuario del ACS 355 que se entrega con el producto.
- El presente catálogo tiene carácter puramente indicativo. Por lo tanto, el fabricante se reserva
el derecho de modicar los datos técnicos y de aportar ulteriores anotaciones.
FR Ce Guide pour le démarrage rapide résume les opérations de base nécessaires pour démarrer et
programmer le variateur ACS 355 à fréquence variable. Les informations de ce guide NE rempla-
cent PAS le manuel de l’utilisateur et s’adressent uniquement au personnel qualié pour la main-
tenance du variateur. Pour des informations détaillées concernant d’autres points, pour l’utilisation
du variateur et les précautions correspondantes, consulter le Manuel de l’Utilisateur de l’ACS 355
fourni avec l’appareil.
- Ce manuel revêt caractère purement indicatif. La maison se reserve la possibilité de modier
des données tecniques et de tous autres informationes dans celui a indiquées.
TR Bu çabuk devreye alma kılavuzu; ACS 355 değişken frekans inventörünü programlamak ve
çalıştırmak için gerekli ana görevleri özetler. Bu döküman, kullanıcı manueli yerine kullanılması
için HAZIRLANMAMIŞTIR ve vasıı inverter bakım personeli için hazırlanmıştır. İnverter kullanımı,
ilgili uyarılar ve diğer konularla ilgili detaylı bilgiler için lütfen ACS 355 kullanıcı el kitabına bakın.
- Bu broşürde verilen teknik detaylar sadece bilgi amaçlıdır. Baltur, spesikasyonlarda uyarı
yapmaksızın değişiklik yapma hakkına sahiptir.

CONVERTITORE DI FREQUENZA
3 / 58
0006081262_201006
Simboli
Ingresso
I1N corrente rms continua di ingressoUscita
I2N corrente rms continua. 50% di sovraccarico consentito per un minuto ogni dieci minuti.
I2,1min/10min massima corrente consentita (capacità di sovraccarico 50%) per un minuto ogni dieci minu-
ti
I2max corrente di uscita massima. Disponibile per 2 secondi all’avvio, o in alternativa per il tempo
consentito dalla temperatura del convertitore di frequenza.
PN potenza motore tipica. I valori nominali di potenza in kilowatt sono applicabili a
quasi tutti i motori quadripolari IEC. I valori di potenza in HP (horsepower) sono applicabili
a quasi tutti i motori quadripolari NEMA.
Fusibili per il cavo di alimentazione
Nella tabella seguente sono elencati i fusibili per la protezione da cortocircuito del cavo di alimentazione.
In caso di cortocircuito i fusibili proteggono anche le apparecchiature adiacenti al convertitore di frequenza.
Vericare che il tempo di intervento del fusibile sia inferiore a 0,5 secondi. ll tempo di intervento dipende
dal tipo di fusibile, dall’impedenza della rete di alimentazione e dalla sezione, dal materiale e dalla lunghezza
del cavo di alimentazione. Se con fusibili gG o T si supera il tempo di intervento di 0,5 secondi, quasi sempre il
ricorso a fusibili ultrarapidi (aR) consente di ridurre il tempo di intervento a livelli accettabili.
Nota: non utilizzare fusibili più grandi. Trifase UN = 380…480 V (380, 400, 415, 440, 460, 480 V)
03x-01A2-4 10 gG 10 UL Classe T
03x-01A9-4 10 gG 10 UL Classe T
03x-02A4-4 10 gG 10 UL Classe T
03x-03A3-4 10 gG 10 UL Classe T
03x-04A1-4 16 gG 15 UL Classe T
03x-05A6-4 16 gG 15 UL Classe T
03x-07A3-4 16 gG 20 UL Classe T
03x-08A8-4 20 gG 25 UL Classe T
03x-12A5-4 25 gG 30 UL Classe T
03x-15A6-4 35 gG 35 UL Classe T

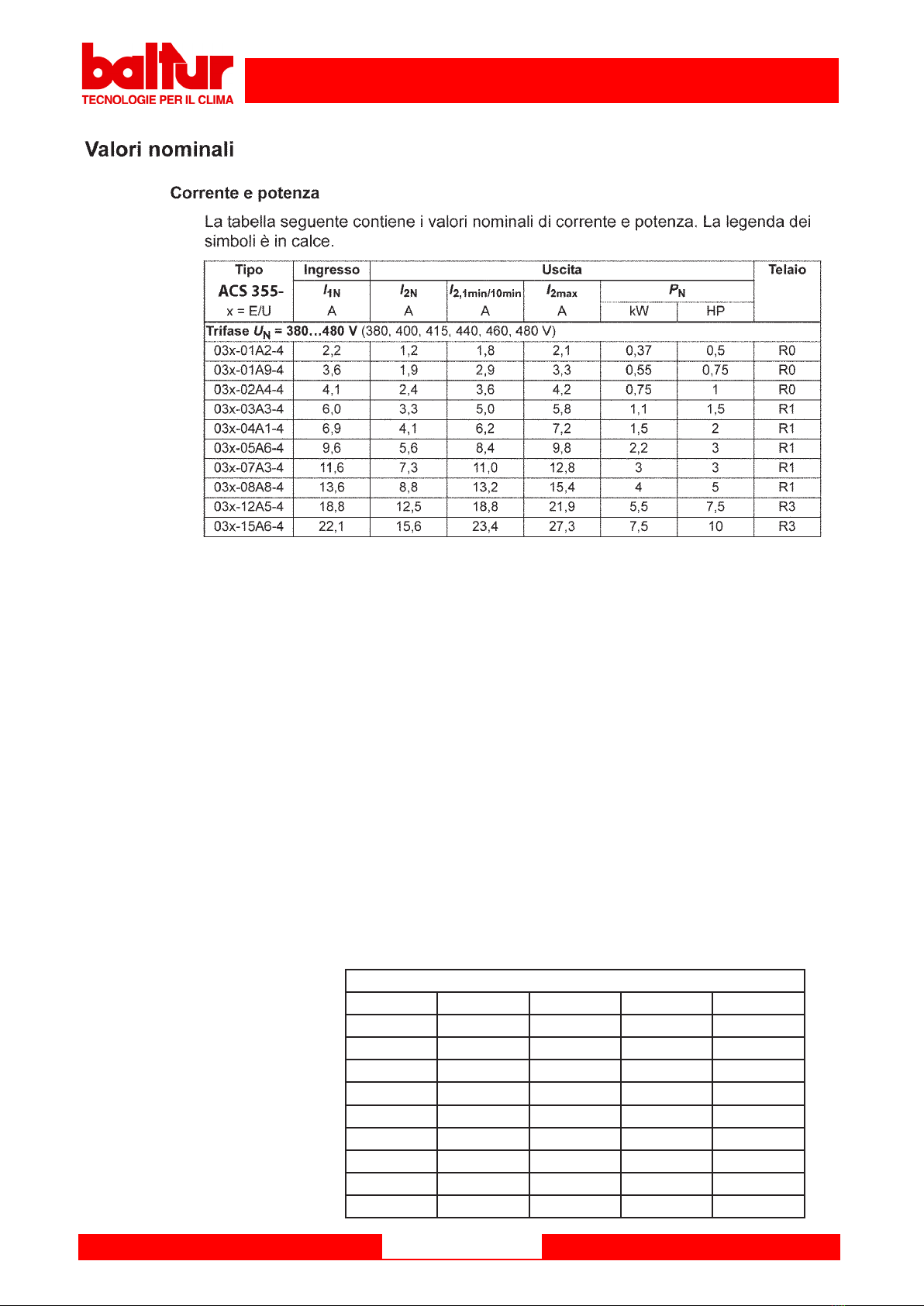

Valori nominali, azionamenti da 380…480 Volt

CONVERTITORE DI FREQUENZA
4 / 58
0006081262_201006

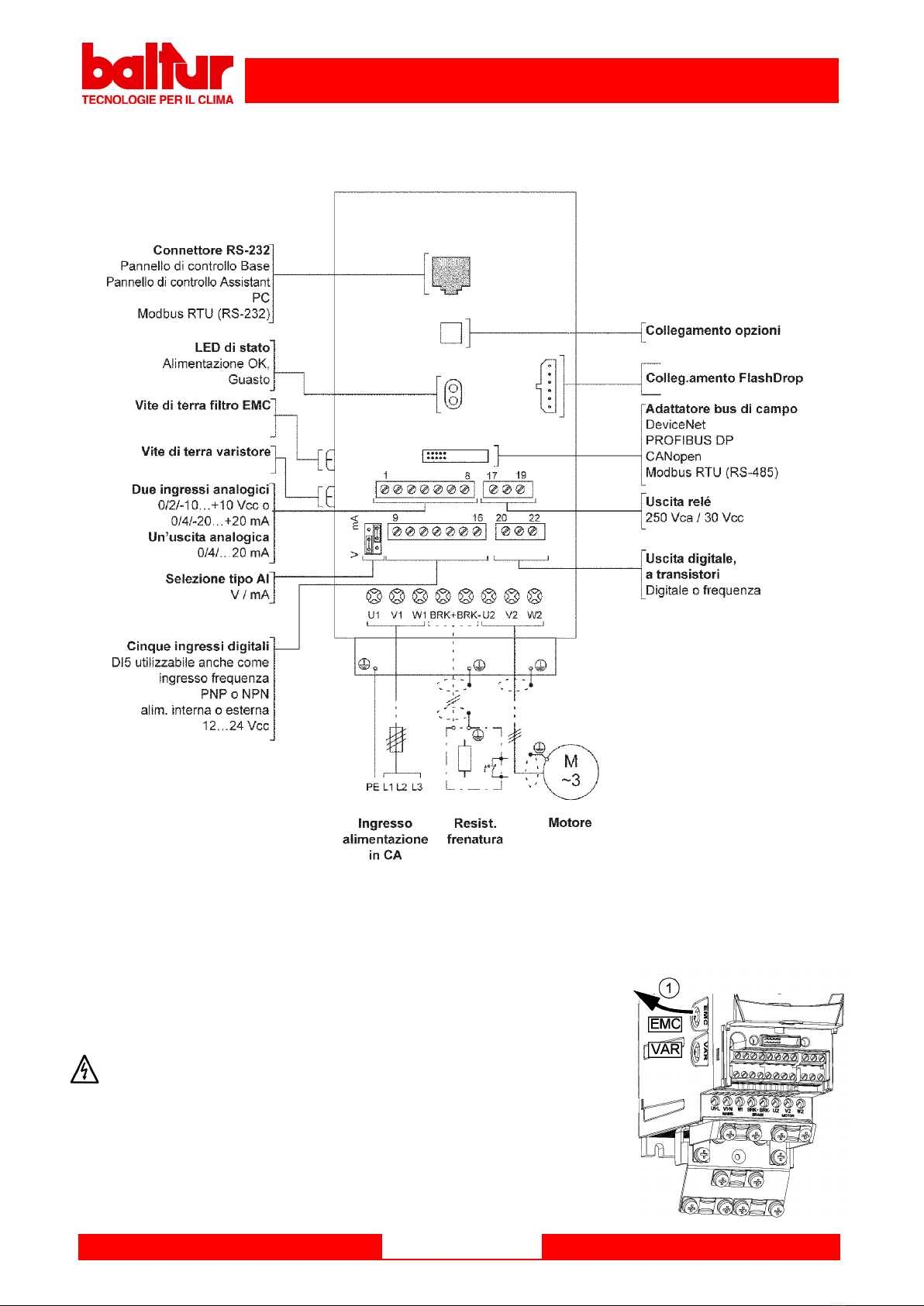

Panoramica: collegamenti, interruttori e LED
Nel diagramma che segue sono indicati i collegamenti, gli interruttori e i LED dell’ACS350.
Collegamento dei cavi di potenza
Nel diagramma che segue sono indicati i collegamenti, gli interruttori e i LED dell’ACS350.
Procedura:
La gura mostra i telai R0…R2. Nel telaio R3, l’alimentazione di ingresso,
la resistenza di frenatura e i collegamenti motore si trovano alla sinistra del
coperchio della morsettiera (collegamenti I/O).
1. Nei sistemi IT (senza messa a terra) e nei sistemi TN con una fase a
terra, scollegare il ltro EMC interno rimuovendo la vite in corrisponden-
za di EMC.
AVVERTENZA!
Se si installa un convertitore con ltro EMC non scollegato su un sistema
IT [un sistema di alimentazione privo di messa a terra o un sistema con
messa a terra ad alta resistenza (superiore a 30ohms)], il sistema sarà
collegato al potenziale di terra tramite i condensatori del ltro EMC del
convertitore. Ciò potrebbe determinare situazioni pericolose o danneg-
giare l’unità. L’installazione di un convertitore di frequenza con ltro EMC
non scollegato su un sistema TN con una fase a terra danneggia il con-
vertitore.

CONVERTITORE DI FREQUENZA
5 / 58
0006081262_201006

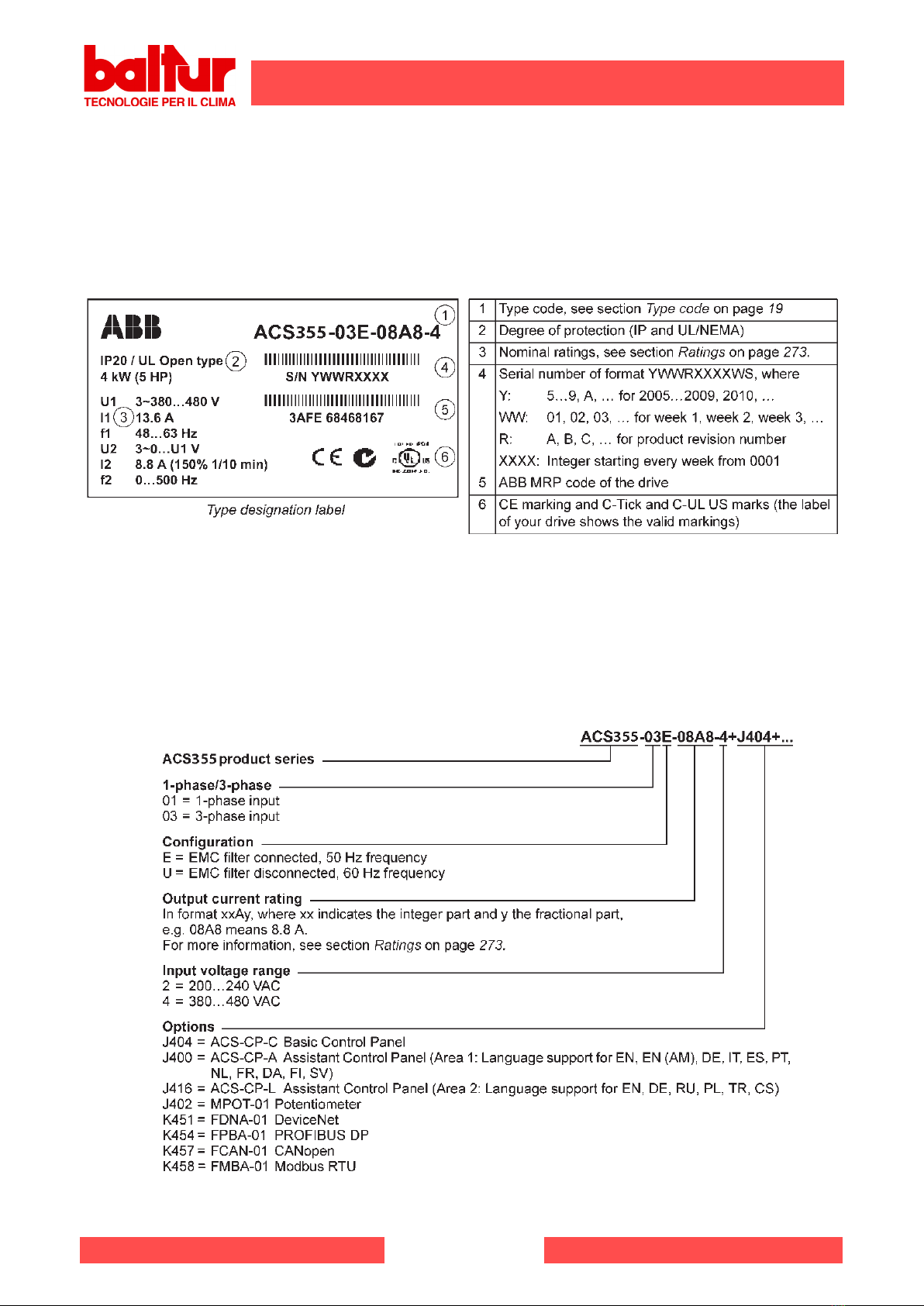

Codice
Il codice contiene informazioni sulle speciche e sulla congurazione del convertitore di frequenza. Il codice è
riportato sull’etichetta di identicazione del convertitore. I primi numeri a sinistra si riferiscono alla congura-
zione di base, ad esempio ACS350-03E-08A8-4, e sono seguiti dalle selezioni opzionali, separate da segni +,
ad esempio +J404. Segue una descrizione delle varie selezioni del codice..
Controllo della fornitura
Prima di procedere all’installazione e all’uso, vericare le informazioni riportate sull’etichetta di identicazione
del convertitore per assicurarsi che l’unità sia di tipo corretto. L’etichetta di identicazione è applicata sul lato
sinistro dell’unità. Riportiamo di seguito un esempio di etichetta con la relativa legenda.

CONVERTITORE DI FREQUENZA
6 / 58
0006081262_201006

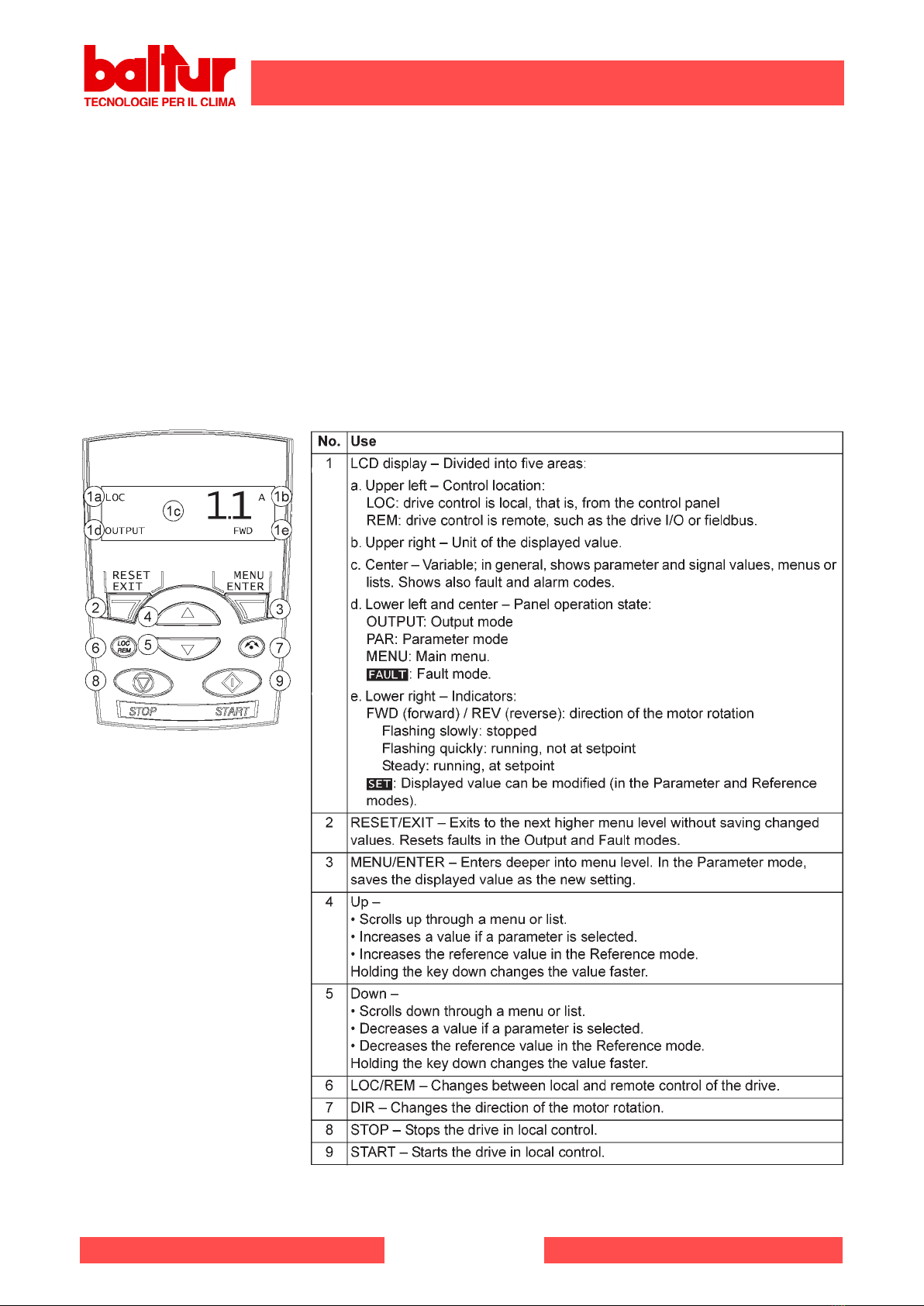

Pannello di controllo Base
Caratteristiche
Il pannello di controllo Base offre:
• Pannello di controllo alfanumerico con schermo LCD
• Funzione Copia – i parametri possono essere copiati nella memoria del pannello di controllo per essere tra
sferiti in un momento successivo ad altri converttori di frequenza o per il backup di un particolare sistema.
Panoramica
La seguente tabella sintetizza le funzioni dei pulsanti e le schermate del pannello di controllo Base.

CONVERTITORE DI FREQUENZA
7 / 58
0006081262_201006
Principi di funzionamento
Il pannello di controllo funziona tramite menu e tasti. Per selezionare un’opzione, ad esempio la modalità di
funzionamento o il parametro, scorrere l’elenco utilizzando i tasti freccia e no a visualizzare
l’opzione sul display, quindi premere il tasto .
Con il tasto è possibile tornare al livello precedente senza salvare i cambiamenti inseriti.
Il pannello di controllo Base prevede cinque modalità: Uscita, Riferimenti, Parametri, Copia e Guasto. Nel pre-
sente capitolo si descrive il funzionamento delle prime quattro modalità. Se si verica un guasto o un allarme,
il pannello passa automaticamente al modo Guasto, indicando il codice di guasto o di allarme. E’ possibile
resettare il guasto o allarme in modo Uscita o Guasto (si veda il capitolo Diagnostica).
Quando il convertitore di frequenza è alimentato, il pannello si trova in modo Uscita, nella quale è possibile av-
viare e arrestare il motore o variarne la direzione, commutare tra modo controllo locale e remoto e monitorare
no a tre valori effettivi (uno alla volta). Per eseguire altri compiti, è necessario passare al menu principale e
selezionare la modalità idonea.
Come eseguire i compiti comuni
La tabella che segue elenca i compiti più comuni, la modalità in cui possono essere eseguiti e il numero di
pagina del manuale utente in cui sono descritte nel dettaglio le fasi di esecuzione del compito.
Compito Modalità Pagina del
manuale
utente
Commutare tra controllo remoto e controllo locale Qualsiasi 52
Avviare e arrestare il convertitore di frequenza Qualsiasi 52
Modicare la direzione di rotazione del motore Qualsiasi 52
Scorrere tra i segnali monitorati Uscita 53
Impostare il riferimento di velocità, frequenza o coppia Riferimento 54
Modicare il valore di un parametro Parametri 55
Selezionare i segnali monitorati Parametri 56
Resettare guasti e allarmi Uscita, Guasto 239
Copiare parametri dal convertitore al pannello di controllo Copia 58
Ripristinare i parametri dal pannello di controllo al convertitore Copia 58

CONVERTITORE DI FREQUENZA
8 / 58
0006081262_201006
Modalità Parametri
In modo Parametri è possibile:
- visualizzare e modicare i valori dei parametri
- selezionare e modicare i segnali che compaiono in modo Uscita
- avviare e arrestare il convertitore di frequenza, modicare la direzione di rotazione e commutare tra controllo
locale e remoto.

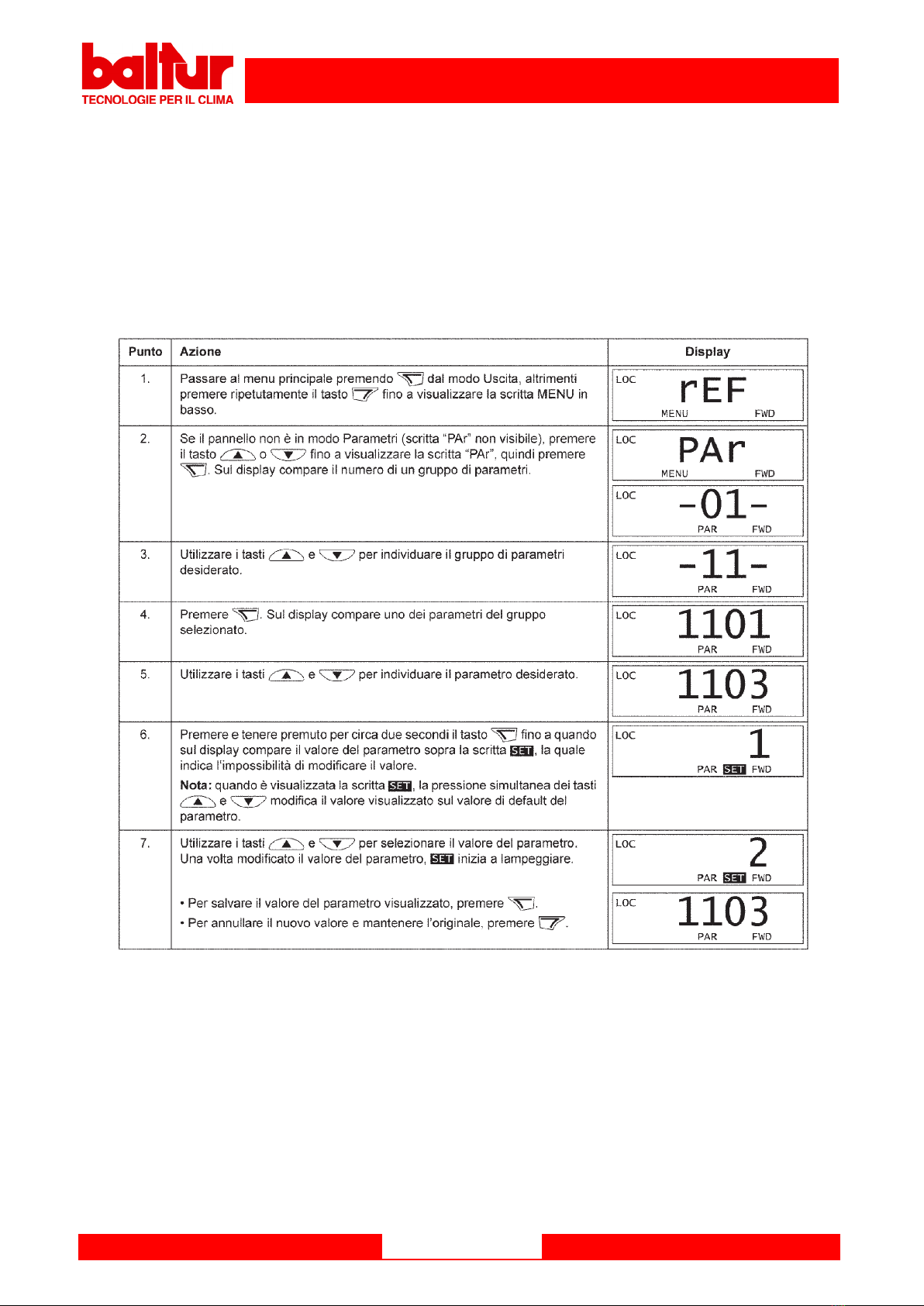

Come selezionare un parametro e modicarne il valore
Modalità Copia
Il pannello di controllo Base può memorizzare una serie completa di parametri e no a tre serie di parametri
utente nel pannello di controllo. La memoria del pannello di controllo non è volatile.
In modo Copia, è possibile:
• copiare tutti i parametri dal convertitore di frequenza al pannello di controllo (uL – Upload, caricamento).
Questa funzione comprende tutti i set parametri deniti dall’utente e tutti i parametri interni (non modicabili
dall’utente) come quelli creati da ID Run.
• ripristinare tutto il set parametri dal pannello di controllo al convertitore di frequenza (rE A – Restore All,
ripristina tutto). In questa modalità tutti i parametri, compresi i parametri del motore interni non regolabili
dall’utente, sono copiati nel convertitore di frequenza. I set parametri utente non sono compresi.
Nota: utilizzare questa funzione solo per ripristinare un convertitore di frequenza o per trasferire i parametri
a sistemi identici al sistema originale.

CONVERTITORE DI FREQUENZA
9 / 58
0006081262_201006
• copiare parzialmente un set parametri dal pannello di controllo al convertitore di frequenza (dL P – Tra-
sferimento parziale). Il set parziale non comprende parametri utente, parametri interni motore, i parametri
9905…9909, 1605, 1607, 5201, né i parametri dei gruppi 51 BUS DI CAMPO e 53 PROTOCOLLO EFB.
I convertitori di frequenza di provenienza e di destinazione e le rispettive taglie motore non devono essere
uguali.
• Copiare i parametri USER S1 dal pannello di controllo al convertitore di frequenza (dL u1 – Trasferimento
User Set 1). Un set utente comprende i parametri del gruppo 99 DATI DI AVVIAMENTO e i parametri interni
del motore. La funzione viene indicata nel menu solo quando User Set 1 è stato salvato con il parametro
9902 MACRO APPLICAT (si veda Macro utente a pag. 84).
• Copiare i parametri USER S2 dal pannello di controllo al convertitore di frequenza (dL u2 – Trasferimento
User Set 2). Come per dL u1 – Trasferimento User Set 1.
• Copiare i parametri USER S3 dal pannello di controllo al convertitore di frequenza (dL u3 – Trasferimento
User Set 3). Come per dL u1 – Trasferimento User Set 1.
• Avviare e arrestare il convertitore di frequenza, modicare la direzione di rotazione e commutare tra control-
lo locale e remoto.
Come caricare e trasferire parametri
Per le funzioni di caricamento e trasferimento parametri disponibili, si veda sopra.
Codici allarme del Pannello di controllo Base
Oltre ai guasti e agli allarmi generati dal convertitore di frequenza (si veda il capitolo Diagnostica), il Pannello
di controllo Base indica gli allarmi del pannello di controllo con un codice in formato A5xxx. Si veda la sezione
Allarmi generati dal pannello di controllo base a pag. 242 per un elenco dei codici di allarme con le relative de-
scrizioni.

CONVERTITORE DI FREQUENZA
10 / 58
0006081262_201006
Macro applicativa ABB Standard
E’ la macro di default. Offre una congurazione generica degli I/O con tre velocità costanti. I valori dei parametri
sono i valori di default deniti nel capitolo Segnali effettivi e parametri, a partire da pag. 128 del manuale utente.
Se si utilizzano collegamenti diversi da quelli di default sotto indicati, si veda la sezione Morsetti I/O a pag. 34
del manuale utente.
Collegamenti degli I/O di default

CONVERTITORE DI FREQUENZA
11 / 58
0006081262_201006
Istruzioni per il tecnico addetto all’assistenza del bruciatore
Il bruciatore standard è impostato per funzionare a frequenza ssa per cui prima di fare qualsiasi variazione è
importante accenderlo e regolarlo in questa condizione come fosse un bruciatore della gamma BGN…LX tradi-
zionale senza convertitore di frequenza.
Per le istruzioni fare riferimento al libretto di istruzioni a corredo con il bruciatore
Regolazione del bruciatore con frequenza maggiore di 50 Hz
Nel caso che il bruciatore non riuscisse a raggiungere la potenza massima richiesta dalla caldaia, nonostante
la presenza di gas sufciente e i dispositivi per la regolazione aria aperti al massimo, si potrà modicare il para-
metro 1105 e portarlo da 50 no al valore riportato nel parametro 2008
indicato in tabella. In queste condizioni si avranno minor consumi elettrici e minor rumore ( rivedere tutta la
regolazione del bruciatore).
N.B. E’ possibile, se il bruciatore funziona correttamente, regolarlo alla potenza focolare della caldaia con una
frequenza inferiore a 50 Hz modicando il parametro 1105 indicato in tabella.
Regolazione del bruciatore a frequenza variabile
Accendere il bruciatore e in manuale portarlo alla potenza massima.
Sul pannello di controllo a bordo dell’azionamento scorriamo con le frecce:
no a leggere sul display un valore percentuale ad esempio: 83%
Dopo averlo annotato inseriamo il valore letto al parametro 1302 ( AI 1 MAX )
Abbiamo ora adeguato la frequenza massima all’angolo di apertura della camme del massimo del servomotore
aria in modo che quando andremo ad inserire la modulazione il massimo del bruciatore già regolato in prece-
denza rimanga equivalente.
Portare il bruciatore al minimo di modulazione e vericare la portata.
A questo punto inseriamo un valore minimo di frequenza per la modulazione (indicativamente mai comunque
inferiore ai 30 Hz.) al parametro 1104 ( RIF EXT. 1 MIN )
Vericare di non essere sotto alla potenza minima della caldaia o del bruciatore, regolando di conseguenza la
camma del minimo del servomotore aria del bruciatore.
A questo punto provare alcune partenze per vericare la corretta accensione del bruciatore ottimizzando la
regolazione della camma di accensione posizionandola ad un valore superiore a quella del minimo.
Provare di trovare il miglior angolo di servomotore con la frequenza minima possibile che mi consenta una buo-
na accensione sopra il minimo del bruciatore.
Finita la regolazione per evitare manomissioni indesiderate è possibile togliere il pannello di controllo, senza
compromettere il funzionamento del bruciatore.

CONVERTITORE DI FREQUENZA
12 / 58
0006081262_201006
VALORI DEI PARAMETRI IMPOSTATI
Cod. Descrizione Modello
BGN 300 Lx-V BGN 390 Lx-V BGN 540 Lx-V
9902 MACRO APPLICATIVA 111
9905 TENSIONE NOMINALE MOTORE 400 400 400
9906 CORRENTE NOMINALE MOTORE 15 15 28
9907 FREQUENZA NOMINALE MOTORE 50 50 50
9908 VELOCITA’ NOMINALE MOTORE 2910 2910 2930
9909 POTENZA NOMINALE MOTORE 7,5 7,5 15
1001 COMANDI EXT. 1 222
1003 ROTAZIONE 1 1 1
1104 RIF EXT. 1 MIN 50 50 50
1105 RIF EXT 1 MAX 50 50 50
1201 SEL.VEL.COS. 3 3 3
1202 VEL. COSTANTE 1 50 50 50
1302 AI1 MAX 83 83 83
2003 CORRENTE MAX 15,4 15,4 27,5
2008 FREQUENZA MAX 50 50 50
2606 BASSA RUMOROSITA’ 888
AVVERTENZA! Gli interventi di manutenzione sul convertitore di frequenza devono essere eseguiti
solo da elettricisti qualicati. Leggere le indicazioni riportate nel capitolo Sicurezza nelle prime pagine
del manuale utente prima di lavorare sul convertitore.
Indicazioni di guasto e allarme
I guasti vengono segnalati da un LED rosso. Si veda la sezione LED a pag. 251 del manuale utente.
I messaggi di allarme o guasto sul display del pannello indicano uno stato di anomalia del convertitore di fre-
quenza. Le informazioni contenute in questo capitolo permettono di identicare e correggere la maggior parte
delle cause di guasti e allarmi. In caso contrario, contattare un rappresentante ABB.Il codice a quattro cifre tra
parentesi dopo il messaggio è riferito alle comunicazioni del bus di campo. (Si vedano i capitoli Controllo bus di
campo con bus di campo integrato e Controllo bus di campo con modulo FBA nel manuale utente).
Reset
Il reset del convertitore di frequenza si effettua premendo il tasto
RESET
EXIT
sulla tastiera (pannello di controllo base)
o
RESET
(pannello di controllo Assistant), mediante ingresso digitale o tramite bus di campo, oppure togliendo
temporaneamente la tensione di alimentazione. Una volta eliminato il guasto, si può riavviare il motore.
Storico guasti
Tutti i guasti rilevati sono memorizzati nello Storico guasti. I guasti e gli allarmi più recenti vengono registrati con
l’indicazione dell’orario.I parametri 0401 ULTIMO GUASTO, 0412 GUASTO PREC 1 e 0413 GUASTO PREC 2
contengono i guasti più recenti. I parametri 0404...0409 mostrano i dati operativi del convertitore di frequenza
nel momento in cui si è vericato il guasto più recente. Il pannello di controllo Assistant fornisce informazioni
aggiuntive sullo storico dei guasti. Si veda la sezione Modalità Storico guasti a pag. 70 del manuale utente per
ulteriori dettagli.

14 / 58
0006081262_200906
FREQUENCY CONVERTER
Technical data
Ratings
Current and power
The current and power ratings are given below. The symbols are described below the table.
Type Input Output Frame
size
ACS350-
x = E/U I1N
A
I2N
A
I2,1min/10min
A
I2max
A
PN
kW HP
3-phase UN = 380...480 V (380, 400, 415, 440, 460, 480 V)
03x-01A2-4 2.2 1.2 1.8 2.1 0.37 0.5 R0
03x-01A9-4 3.6 1.9 2.9 3.3 0.55 0.75 R0
03x-02A4-4 4.1 2.4 3.6 4.2 0.75 1 R1
03x-03A3-4 6.0 3.3 5.0 5.8 1.1 1.5 R1
03x-04A1-4 6.9 4.1 6.2 7.2 1.5 2 R1
03x-05A6-4 9.6 5.6 8.4 9.8 2.2 3 R1
03x-07A3-4 11.6 7.3 11.0 12.8 3 3 R1
03x-08A8-4 13.6 8.8 13.2 15.4 4 5 R1
03x-12A5-4 18.8 12.5 18.8 21.9 5.5 7.5 R3
03x-15A6-4 22.1 15.6 23.4 27.3 7.5 10 R3
Symbols
Input
I1N continuous rms input current Output
I2N continuous rms current. 50% overload is allowed for one minute every ten minutes.
I2,1min/10min maximum (50% overload) current allowed for one minute every ten minutes
I2max maximum output current. Available for two seconds at start, otherwise as long as allowed by
the drive temperature.
PN typical motor power. The kilowatt ratings apply to most IEC 4-pole motors. The horsepower
ratings apply to most NEMA 4-pole motors.
3-phase UN = 380...480 V (380, 400, 415, 440, 460, 480 V)
03x-01A2-4 10 gG 10 UL Class T
03x-01A9-4 10 gG 10 UL Class T
03x-02A4-4 10 gG 10 UL Class T
03x-03A3-4 10 gG 10 UL Class T
03x-04A1-4 16 gG 15 UL Class T
03x-05A6-4 16 gG 15 UL Class T
03x-07A3-4 16 gG 20 UL Class T
03x-08A8-4 20 gG 25 UL Class T
03x-12A5-4 25 gG 30 UL Class T
03x-15A6-4 35 gG 35 UL Class T
Power cable sizes and fuses
Cable dimensioning for rated currents (I1N) is shown in the table below together with the corresponding fuse types for short-
circuit protection of the input power cable. The rated fuse currents given in the table are the maxima for the mentioned fuse
types.
Check that the operating time of the fuse is below 0.5 seconds. The operating time depends on the fuse type, the supply network
impedance as well as the crosssectional area, material and length of the supply cable. In case the 0.5 seconds operating time is
exceeded with the gG or T fuses, ultra rapid (aR) fuses will in most cases reduce the operating time to an acceptable level.
Note: Larger fuses must not be used.

15 / 58
0006081262_200906
FREQUENCY CONVERTER
Connecting the power cables
Procedure
The gure shows frame sizes R0...R2. In R3, the input power, brake resistor
and motor connections are located to the left of the terminal cover (I/O con-
nections).
1. On IT (ungrounded) systems and corner grounded TN systems, disconnect
the internal EMC lter by removing the screw at EMC and varistors by removing
the screw at VAR. For 3-phase U-type drives (with type code ACS350-03U-), the
EMC screw is already removed at the factory and replaced by a plastic one.
WARNING!
If a drive whose EMC lter or varistors are not disconnected is installed on an IT
system [an ungrounded power system or a high resistance-grounded (over 30
ohms) power system], the system will be connected to earth potential through
the EMC lter capacitors or varistors of the drive. This may cause danger or
damage the drive. If a drive whose EMC lter or varistors are not disconnected
is installed on a corner grounded TN system, the drive will be damaged.
Overview: Connections
The diagram gives an overview of connections. I/O connections are parameterable.
The diagram shows the default I/O connections for the ABB standard macro. See chapter Application macros for I/O connec-
tions for the different macros and chapter Electrical installation for installation in general.

16 / 58
0006081262_200906
FREQUENCY CONVERTER
Delivery check
Check that there are no signs of damage. Notify the shipper immediately if damaged components are found.Before attemp-
ting installation and operation, check the information on the type designation label of the drive to verify that the drive is of
the correct type. The type designation label is attached to the left side of the drive. An example label and explanation of the
label contents are shown below.
Type code
The type code contains information on the specications and conguration of the drive. You nd the type code on the type de-
signation label attached to the drive. The rst digits from the left express the basic conguration, for example ACS350-03E-
08A8-4. The optional selections are given after that, separated by + signs,
for example +J404. The explanations of the type code selections are described below.

17 / 58
0006081262_200906
FREQUENCY CONVERTER
Basic Control Panel
Features
The Basic Control Panel features:
• numeric control panel with an LCD display
•copy function -parameters can be copied to the control panel memory for later transfer to other drives or for
backup of a particular system.
Overview
The following table summarizes the key functions and displays on the Basic Control Panel.

18 / 58
0006081262_200906
FREQUENCY CONVERTER
Operation
You operate the control panel with the help of menus and keys. You select an option, e.g. operation mode or parameter, by
scrolling the and arrow keys until the option is visible in the display and then pressing the key
With the key , you return to the previous operation level without saving the made changes.
The Basic Control Panel has ve panel modes: Output, Reference, Parameter, Copy and Fault. The operation in the rst four
modes is described in this chapter. When a fault or alarm occurs, the panel goes automatically to the Fault mode showing the
fault or alarm code. You can reset the fault or alarm in the Output or Fault mode (see chapter Fault tracing).
When the power is switched on, the panel is in the Output mode, where you can start, stop, change the direction, switch
between local and remote control and monitor up to three actual values (one at a time). To do other tasks, go rst to the Main
menu and select the appropriate mode.
How to do common tasks
The table below lists common tasks, the mode in which you can perform them and the page number of the user manual where
the steps to do the task are described in detail.
Task Mode Page of user
manual
How to switch between local and remote control Any 56
How to start and stop the drive Any 56
How to change the direction of the motor rotation Any 56
How to browse the monitored signals Output 57
How to set the speed, frequency or torque reference Reference 58
How to change the value of a parameter Parameter 59
How to select the monitored signals Parameter 60
How to reset faults and alarms Output, Fault 257
How to copy parameters from the drive to the control panel Copy 62
How to restore parameters from the control panel to the drive Copy 62

19 / 58
0006081262_200906
FREQUENCY CONVERTER
Parameter mode
In the Parameter mode, you can:
• view and change parameter values
• select and modify the signals shown in the Output mode
• start, stop, change the direction and switch between local and remote control.
How to select a parameter and change its value
Copy mode
The Basic Control Panel can store a full set of drive parameters and up to three user
sets of drive parameters to the control panel. The control panel memory is nonvolatile.
In the Copy mode, you can do the following:
 Copy all parameters from the drive to the control panel (uL- Upload). This includes all dened user sets of parameters
and internal (not adjustable by the user) parameters such as those created by the ID Run.
 Restore the full parameter set from the control panel to the drive (rE A - Restore All). This writes all parameters, including
the internal non-user-adjustable motor parameters, to the drive. It does not include the user sets of parameters.
Note: Only use this function to restore a drive, or to transfer parameters to systems that are identical to the original
system.

20 / 58
0006081262_200906
FREQUENCY CONVERTER
 Copy a partial parameter set from the control panel to a drive (dL P - Download Partial). The partial set does not inclu-
de user sets, internal motor parameters, parameters 9905...9909, 1605, 1607, 5201, nor any group 51 EXT COMM
MODULE and 53 EFB PROTOCOL parameters. The source and target drives and their motor sizes do not need to be
the same.
 Copy USER S1 parameters from the control panel to the drive (dL u1 - Download User Set 1). A user set includes group
99 START-UP DATA parameters and the internal motor parameters. The function is only shown on the menu when User
Set 1 has been rst savedusing parameter 9902 APPLIC MACRO (see User macros on page 90) and then uploaded to
panel.
Copy USER S2 parameters from the control panel to the drive (dL u2 - Download User Set 2). As dL u1 - Download
User Set 1 above.
 Copy USER S3 parameters from the control panel to the drive (dL u3 - Download User Set 3). As dL u1 - Download
User Set 1 above.
 Start, stop, change the direction and switch between local and remote control.
How to upload and download parameters
For the upload and download functions available, see above.
Basic Control Panel alarm codes
In addition to the faults and alarms generated by the drive (see chapter Fault tracing), the Basic Control Panel indicates
control panel alarms with a code of the form A5xxx. See section Alarms generated by the Basic Control Panel on page 260
for a list of the alarm codes and descriptions.
