Instruction for BeoSound 3200 ServiceTool
Instruction
English, German, French, Italian, Spanish, Danish,
Nederlands, Japanese
ABO-CENTER v/HENRIKSENS ELEKTRONIK
2
3
ABO-CENTER v/HENRIKSENS ELEKTRONIK
2
3BeoSound 3200 in service position
BeoSound 3200 in service position
7x
8x
1
2
ABO-CENTER v/HENRIKSENS ELEKTRONIK
4
5
This HDR-A kit is very ESD sensitive, due to the CODEC module and HDD. The HDD is also sensitive to pressure
on the top plate, high pressure can result in damage.
You will need to have the ServiceTool program installed on your computer along with the newest PPI software
edition (PPI is the chip, in which you ash the new software, located on the CODEC module).
If you have installed the old version of the ServiceTool (called Flash Tool) you will have to remove this from your
computer, using “Add/Remove programs” in the control panel. Make sure that the folder “C:\Program Files\Bang
& Olufsen\Bang & Olufsen Flash Tool” is deleted before downloading the new Service Tool.
If you already have installed the ServiceTool, you can go directly to “Download the newest edition of the PPI
(CODEC) software”.
Downloading and installing the ServiceTool :
1. Open your Internet browser, go to “http://retail.bang-olufsen.dk”.
2. Log in with your personal password.
3. Go to “Product documentation and information”.
4. Press “audio/BeoSound/BeoSound3200”.
5. Press “Software download”.
6. Now you have the option of downloading the ServiceTool program or the PPI software for the CODEC
module.
7. Download the ServiceTool program. This is an .EXE le, when you activate the le, the ServiceTool
program will be installed on your computer.
8. Now you need to retrieve the newest edition of the PPI (CODEC) software from the Retail Business
System.
Download the newest edition of the PPI (CODEC) software :
1. Open your Internet browser, go to “http://retail.bang-olufsen.dk”.
2. Log in with your personal password.
3. Go to “Product documentation and information”.
4. Press “audio/BeoSound/BeoSound3200”.
5. Press “Software download”.
6. Now you have the option of downloading the ServiceTool program or the PPI software for the CODEC
module. The Service Tool program should at this point been installed on your computer.
7. Download the PPI (CODEC) software, and place the le in the folder: C:\Program Files\Bang & Olufsen\
Bang & Olufsen ServiceTool.
8. The software le (.IMG) should now be in folder: C:\Program Files\Bang & Olufsen\Bang & Olufsen
ServiceTool along with the HD.EXE le.
Now the computer is installed with the latest edition of the ServiceTool program and PPI (CODEC) software. Now you
just need to install the USB driver, so communication can be performed from the Service Tool to the CODEC module.
Installing the USB driver:

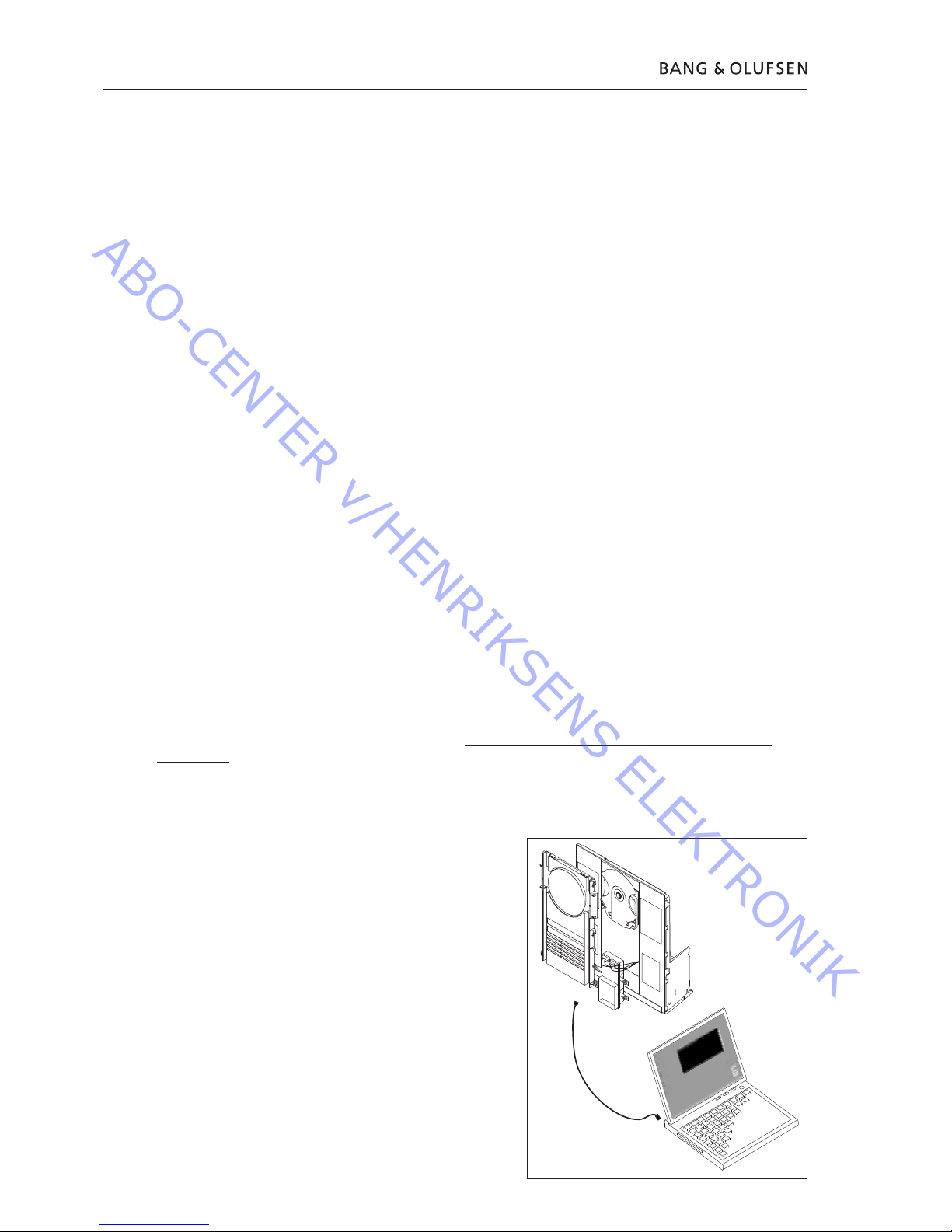

1. Set your BeoSound 3200 up as illustrated. Do not connect
either ends of the USB cable.
2. Make sure your computer is running, and the installation of
the ServiceTool program and PPI (CODEC) software is done,
and nished.
3. Connect the USB cable to the mini USB plug on the
CODEC module.
4. Connect BS3200 to the mains.
5. Bring BS3200 into testmode 71 (press: “Display” and then
“0 2 5 8” within 3 sec. in stand-by, and press “71”).
6. Connect the other end of the USB cable to your computer,
the computer will ask for a driver, this is placed in folder: C:
\Program Files\Bang & Olufsen\Bang & Olufsen ServiceTool\
BS3200_usb_driver. Double click the driver le.
7. After installing the driver, disconnect the BS3200 from
the mains, and disconnect the USB cable (both from the
BS3200 and your computer). You only need to install this
USB driver once. Once it is installed, no updates are
needed for this driver.
English
ABO-CENTER v/HENRIKSENS ELEKTRONIK
4
5
Now you are able, along with the HDR-A kit to: Copy content from old to new HDD, out read information from
the HDD/CODEC module and upgrade the PPI (CODEC) software.
Choose the procedure you want to perform, and follow the description closely.
Copying content from the old HDD to the new:
1. Make sure you have downloaded the ServiceTool.
2. Note. If you do not bring the BS3200 into TM71/connect the USB cable in the correct order, the computer
will not be able to communicate with the CODEC module, therefore follow the instruction correctly.

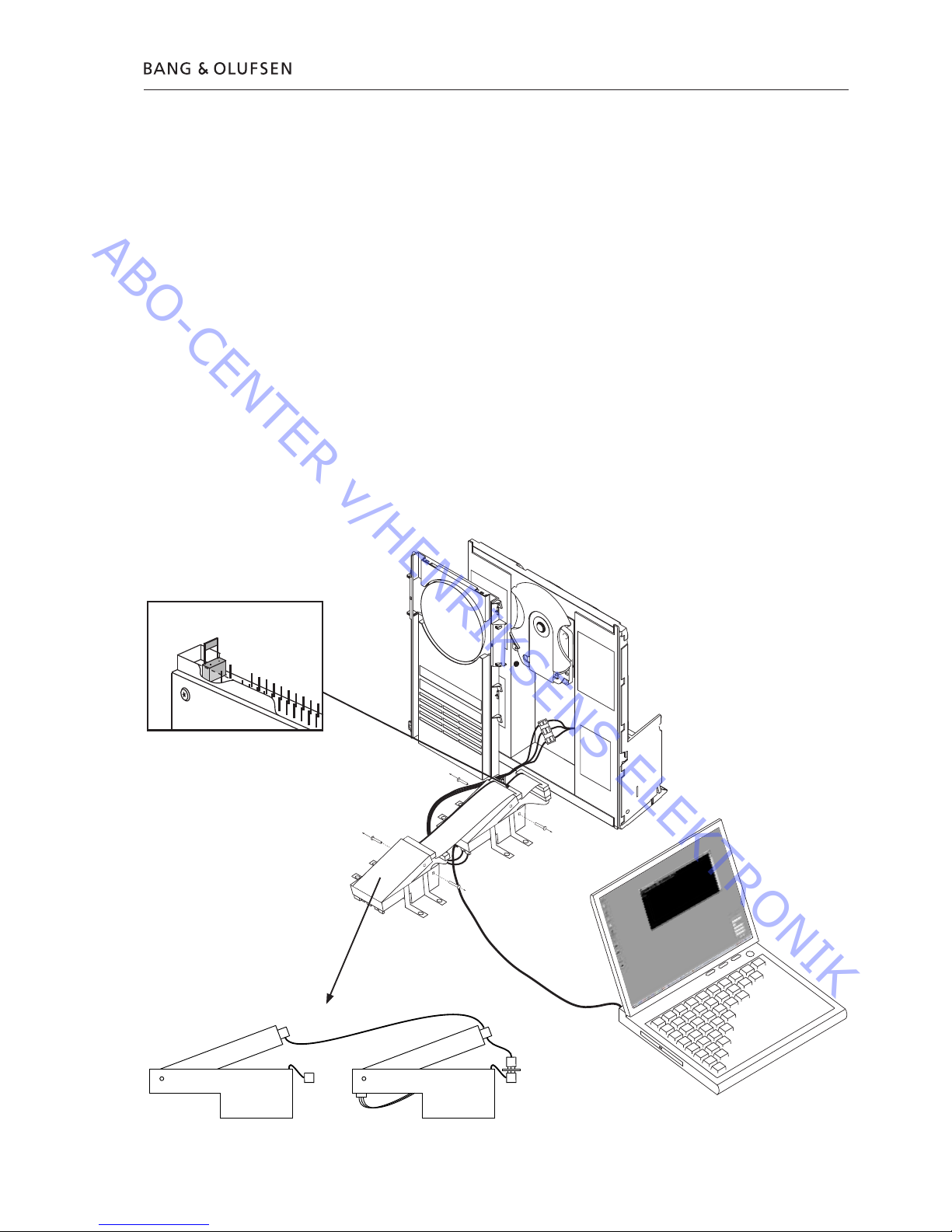

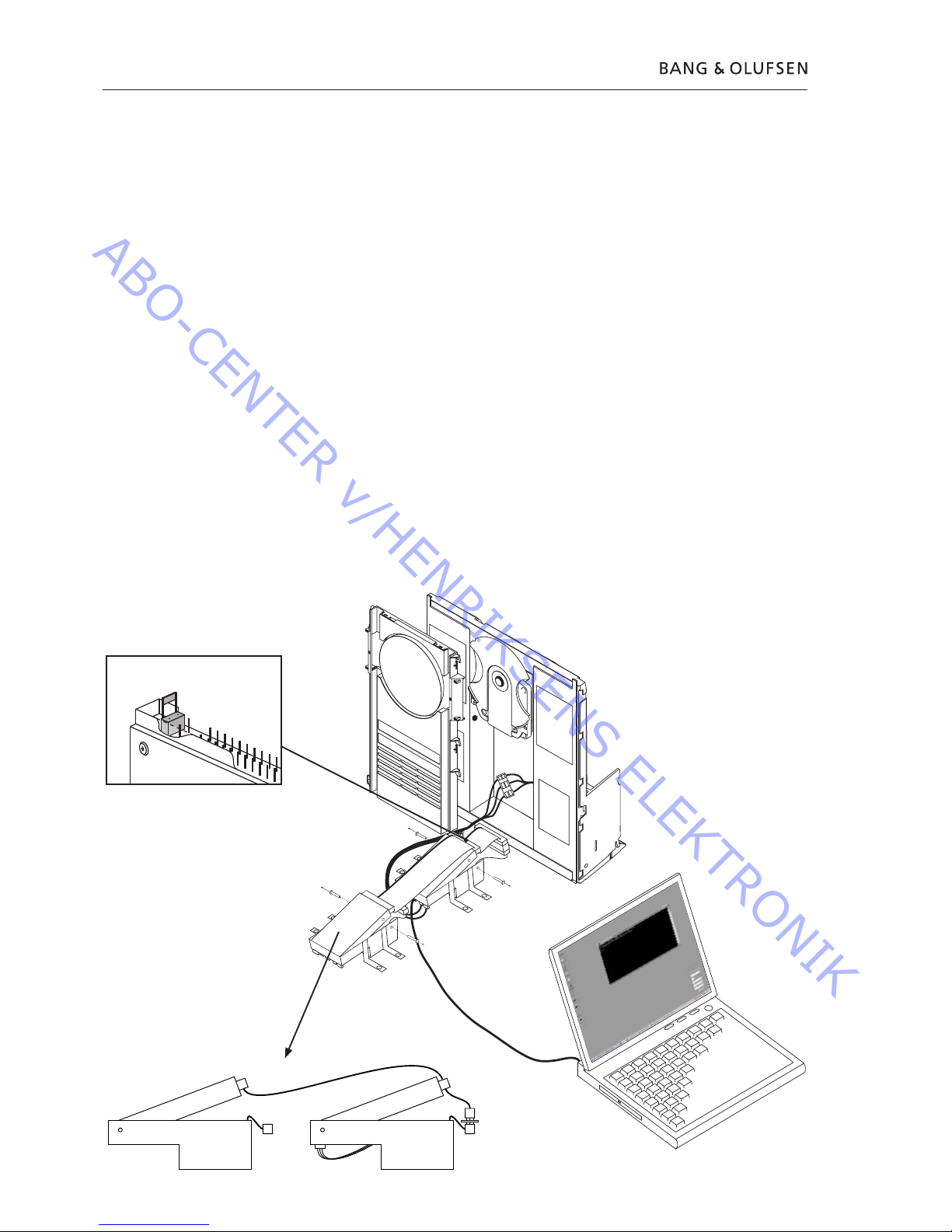

3. Set your BS3200 and HDR-A kit up as illustrated, connect the USB cable with the computer turned on,
and the BS3200 disconnected from the mains (remember to mount the jumper on the new HDD).
4. Connect the BS3200 to the mains.
5. Bring BS3200 into testmode 71 (press: “Display” and then “0 2 5 8” within 3 sec. in stand-by, and
press “71”).
6. Let both HDD start up (approx. 10 sec).
7. Start the ServiceTool program.
8. Select: Products/Audio/BeoSound/BeoSound 3200 and open the HD program (If you get the message:
Portable device not responding…please check connection. Check that the USB cable is connected
correctly to the CODEC module. And start from point 1).
9. Now you can select “copy disc” and the copying will begin. After copying, exit the ServiceTool program
10. After copying (A full loaded HDD takes approx. 3 hours to copy) run testmode 70 and testmode 78
when the new HDD is installed, and the old HDD is disconnected. (See the BeoSound 3200 service
manual chapter 4. The service manual is located on the Retail Business System)
Service hint:
If you are located in an area
where a remote is used, cover
the IR-sensor or bring the
BS3200 into option 0 during
copy.
English
ABO-CENTER v/HENRIKSENS ELEKTRONIK
6
7
Out read information/ash new PPI (CODEC) software:
1. Make sure you have downloaded the ServiceTool, and the newest edition of the PPI software if you are
going to ash update.
2. Note. If you do not bring the BS3200 into TM71/connect the USB cable in the correct order, the computer
will not be able to communicate with the CODEC module, therefore follow the instruction correctly.

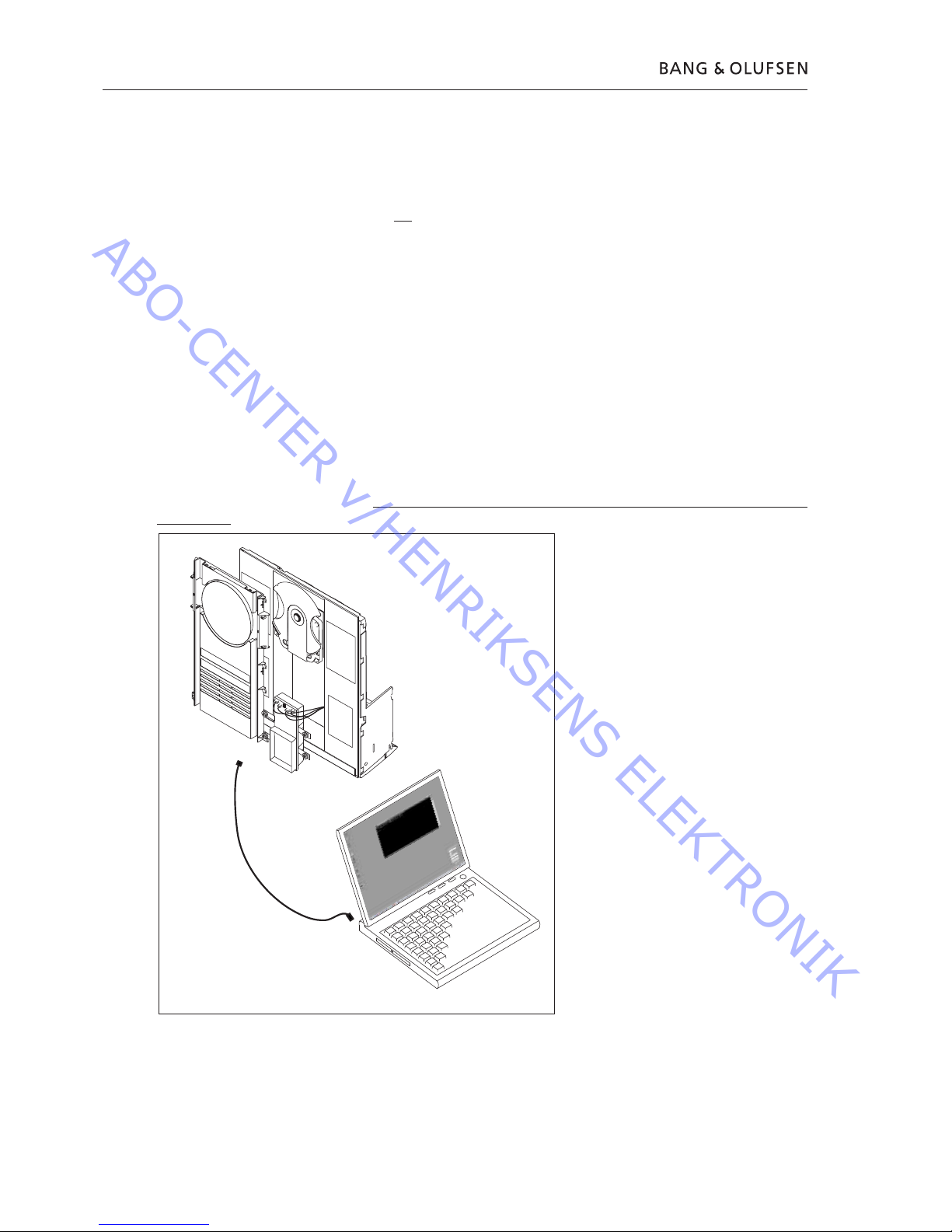

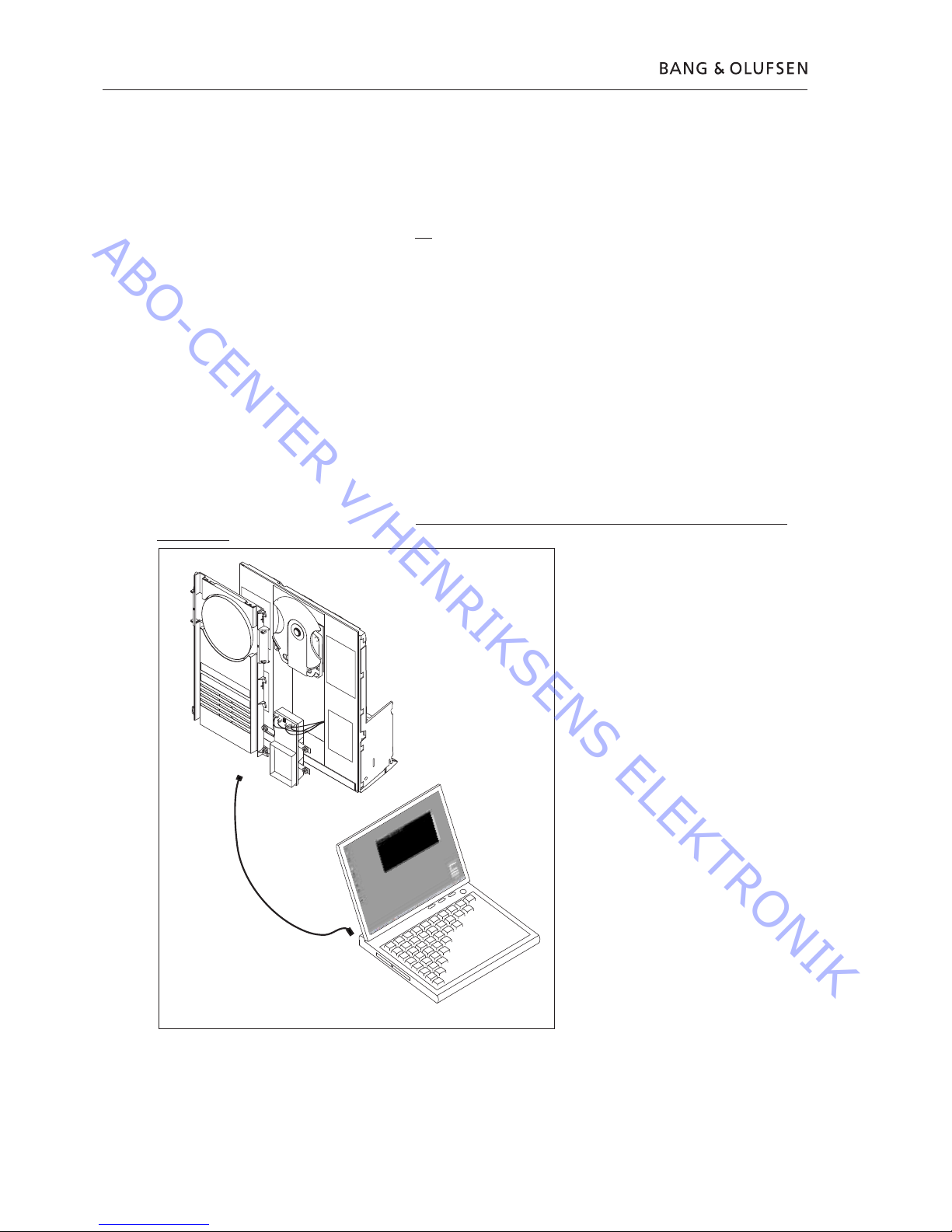

3. Set your BS3200 up as illustrated. Do not connect the USB cable.
4. Connect the BS3200 to the mains.
5. Bring BS3200 into testmode 71 (press: “Display” and then “0 2 5 8” within 3 sec. in stand-by, and press
“71”).
6. Let the HDD start up (approx. 10 sec).
7. Connect the USB cable between the CODEC module and the computer.
8. Start the ServiceTool program.
9. Select: Products/Audio/BeoSound/BeoSound 3200 and open the HD program (If you get the message:
Portable device not responding…please check connection. Check that the USB cable is connected
correctly to the CODEC module. And start from point 1).
10. Now you can select the procedure you want to perform.
11. When you choose to format a volume, be careful not to format volume 4 (This contain decoding data
and cannot be restored.) Choose “Get volume info” rst, to receive an overview. With this overview you
can easy locate the volume you want to format
12. When you choose to ash update the PPI (CODEC) software, you will be asked to type the path name to
the .IMG le. Type: C:\Program Files\Bang & Olufsen\Bang & Olufsen ServiceTool\XXXXx.img (Where the
XXXXx is placed, the correct version name should be typed, example: 046C).
English
ABO-CENTER v/HENRIKSENS ELEKTRONIK
6
7
Dieses HDR-A-Kit ist aufgrund des CODEC-Moduls und der Festplatte sehr empndlich gegen statische
Auadung. Die Festplatte ist außerdem empndlich gegen Druck auf die obere Abdeckung, hoher Druck kann
zu Beschädigungen führen.
Auf Ihrem Computer muss die ServiceTool-Software sowie die neueste PPI-Softwareversion installiert sein
(PPI ist der Chip auf dem CODEC-Modul, in den die neue Software ashprogrammiert wird).
Wenn Sie noch die alte Version des ServiceTools (das Flash Tool) installiert haben, müssen Sie diese in der
Systemsteuerung unter „Software“ mit „Programme ändern oder entfernen“ löschen. Achten Sie darauf,
den Ordner „C:\Program Files\Bang & Olufsen\Bang & Olufsen Flash Tool“ vor dem Herunterladen des neuen
ServiceTools zu löschen.
Wenn Sie das ServiceTool bereits installiert haben, können Sie direkt zu „Download the newest edition of the PPI
(CODEC) software“ übergehen.
ServiceTool herunterladen und installieren:
1. Öffnen Sie Ihren Internetbrowser und geben Sie http://retail.bang-olufsen.dk ein.
2. Loggen Sie sich mit Ihrem persönlichen Passwort ein.
3. Gehen Sie zu „Product documentation and information“ („Produktdokumentation und Informationen“).
4. Klicken Sie auf „audio/BeoSound/BeoSound3200“.
5. Klicken Sie auf „Software download“ („Software-Download“).
6. Sie haben nun die Wahl, das ServiceTool oder die PPI-Software für das CODEC-Modul herunterzuladen.
7. Laden Sie das ServiceTool herunter. Wenn Sie diese ausführbare Datei starten, wird das ServiceTool auf
Ihrem Computer installiert.
8. Nun müssen Sie die neueste Version der PPI- (CODEC-) Software aus dem Retail System herunterladen.
Neueste Version der PPI- (CODEC-) Software herunterladen:
1. Öffnen Sie Ihren Internetbrowser und geben Sie http://retail.bang-olufsen.dk ein.
2. Loggen Sie sich mit Ihrem persönlichen Passwort ein.
3. Gehen Sie zu „Product documentation and information“ („Produktdokumentation und Informationen“).
4. Klicken Sie auf „audio/BeoSound/BeoSound3200“.
5. Klicken Sie auf „Software download“ („Software-Download“).
6. Sie haben nun die Wahl, das ServiceTool oder die PPI-Software für das CODEC-Modul herunterzuladen.
Das ServiceTool muss zu diesem Zeitpunkt bereits auf Ihrem Computer installiert sein.
7. Laden Sie die PPI- (CODEC-) Software herunter und speichern Sie sie im Ordner C:\Program Files\
Bang & Olufsen\Bang & Olufsen ServiceTool.
8. Die Softwaredatei (.IMG) muss sich nun mit der HD.EXE-Datei im Ordner C:\Program Files\Bang &
Olufsen\Bang & Olufsen ServiceTool benden.
Nun sind auf dem Computer die neuesten Versionen des ServiceTools und der PPI- (CODEC-) Software installiert.
Sie müssen nun nur noch den USB-Treiber installieren, der für die Kommunikation zwischen ServiceTool und
CODEC-Modul erforderlich ist.
USB-Treiber installieren:

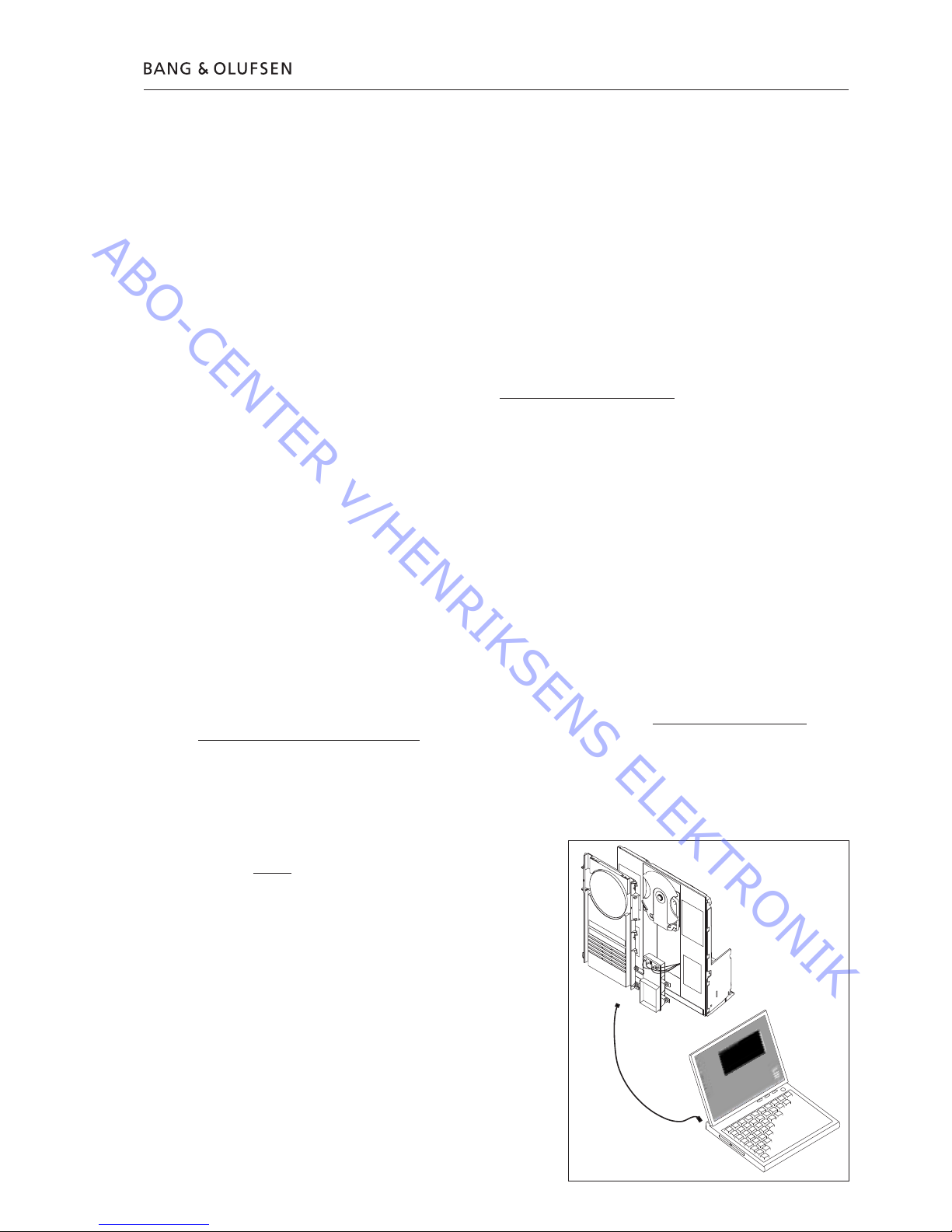

1. Stellen Sie die BeoSound 3200 wie gezeigt auf. Schließen
Sie noch keines der beiden Enden des USB-Kabels an.
2. Achten Sie darauf, dass Ihr Computer läuft und die
neuesten Versionen des ServiceTools und der
PPI- (CODEC-) Software installiert sind.
3. Schließen Sie das USB-Kabel am USB-Miniport des CODEC-
Moduls an.
4. Schließen Sie die BeoSound 3200 am Netz an.
5. Stellen Sie die BeoSound 3200 in den Testmodus 71
ein (drücken Sie im Standbybetrieb „Display“ und dann
innerhalb von drei Sekunden „0 2 5 8“ sowie „71“).
6. Schließen Sie das andere Ende des USB-Kabels am
Computer an. Der Computer fragt nun nach einem Treiber,
dieser bendet sich im Ordner C:\Program Files\Bang &
Olufsen\Bang & Olufsen ServiceTool\BS3200_usb_driver.
Doppelklicken Sie auf die Treiberdatei.
7. Nach der Treiberinstallation trennen Sie die BeoSound 3200
vom Netz und das USB-Kabel sowohl von der BeoSound
3200 als auch von Ihrem Computer. Sie müssen den USB-
Treiber nur einmal installieren. Nach der Installation muss
dieser Treiber nicht mehr aktualisiert werden.
Deutsch
ABO-CENTER v/HENRIKSENS ELEKTRONIK
8
9
Sie können nun gemeinsam mit dem HDR-A-Kit Daten von der alten auf die neue Festplatte kopieren,
Informationen vom HDD/CODEC-Modul auslesen und die PPI- (CODEC-) Software aktualieren.
Wählen Sie den gewünschten Vorgang und befolgen Sie genau die Anleitung.
Daten von der alten auf die neue Festplatte kopieren:
1. Achten Sie darauf, dass Sie das ServiceTool heruntergeladen haben.
2. Hinweis: Wenn Sie die BeoSound 3200 nicht in den Testmodus 71 einstellen bzw. das USB-Kabel nicht in
der richtigen Reihenfolge anschließen, kann der Computer nicht mit dem CODEC-Modul kommunizieren,
befolgen Sie die Anleitung deshalb genau.

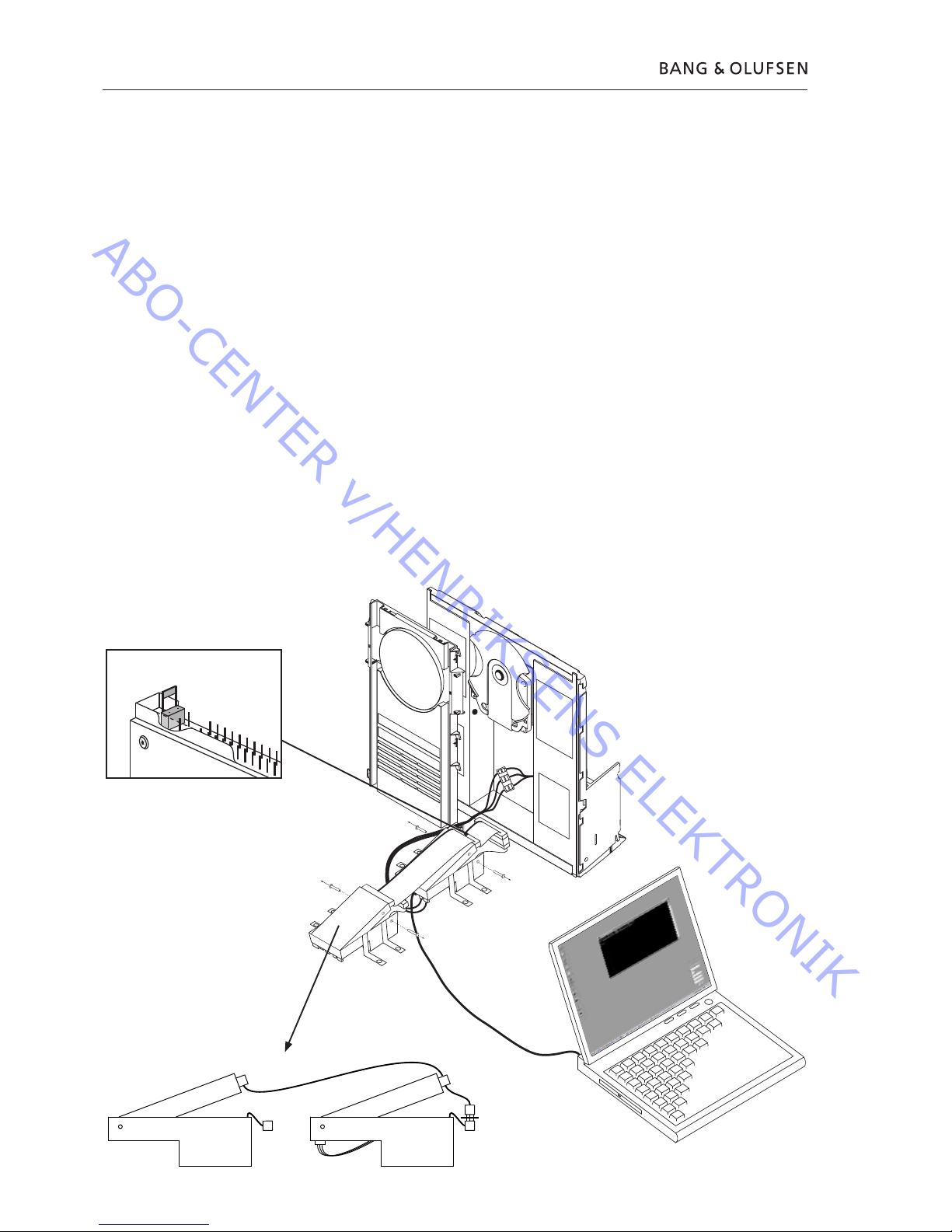

3. Verbinden Sie die BeoSound 3200 und das HDR-Kit wie gezeigt und schließen Sie das USB-Kabel an,
während der Computer eingeschaltet und die BeoSound 3200 vom Netz getrennt ist (denken Sie daran,
die Brücke auf die neue Festplatte zu setzen).
4. Schließen Sie die BeoSound 3200 am Netz an.
5. Stellen Sie die BeoSound 3200 in den Testmodus 71 ein (drücken Sie im Standbybetrieb „Display“ und
dann innerhalb von drei Sekunden „0 2 5 8“ sowie „71“).
6. Lassen Sie beide Festplatten hochfahren (ca. 10 s).
7. Starten Sie das ServiceTool.
8. Wählen Sie: Products/Audio/BeoSound/BeoSound 3200 und öffnen Sie das HD-Programm. (Wenn Sie
die Meldung „Portable device not responding… please check connection.“ („Tragbares Gerät reagiert
nicht ... bitte Verbindung prüfen.«) erhalten, prüfen Sie bitte die Verbindung. Prüfen Sie, ob das USB-
Kabel richtig am CODEC-Modul angeschlossen ist. Beginnen Sie dann erneut bei Punkt 1.)
9. Sie können nun „copy disc« („Disk kopieren«) wählen, worauf der Kopiervorgang beginnt. Nach dem
Kopieren beenden Sie das ServiceTool.
10. Nach dem Kopieren (für das Kopieren einer vollen Festplatte sind ca. drei Stunden nötig) lassen Sie die
Testmodi 70 und 78 ablaufen, während die neue Festplatte installiert und die alte getrennt ist. (Siehe
BeoSound 3200 Serviceanleitung, Kapitel 4. Sie nden die Serviceanleitung im Retail System.)
Servicehinweis:
Wenn in der Nähe eine
Fernbedienung benutzt wird,
decken Sie den IR-Sensor ab oder
stellen Sie die BeoSound 3200
während des Kopiervorgangs auf
Option 0 ein.
Deutsch
ABO-CENTER v/HENRIKSENS ELEKTRONIK
8
9
Informationen auslesen/Flashprogrammierung der neuen PPI- (CODEC-) Software:
1. Achten Sie darauf, dass Sie das ServiceTool heruntergeladen haben sowie die neueste Version der PPI-
Software, falls Sie eine Flashprogrammierung durchführen möchten.
2. Hinweis: Wenn Sie die BeoSound 3200 nicht in den Testmodus 71 einstellen bzw. das USB-Kabel nicht in
der richtigen Reihenfolge anschließen, kann der Computer nicht mit dem CODEC-Modul kommunizieren,
befolgen Sie die Anleitung deshalb genau.
3. Stellen Sie die BeoSound 3200 wie gezeigt auf. Schließen Sie das USB-Kabel nicht an.
4. Schließen Sie die BeoSound 3200 am Netz an.
5. Stellen Sie die BeoSound 3200 in den Testmodus 71 ein (drücken Sie im Standbybetrieb „Display“ und
dann innerhalb von drei Sekunden „0 2 5 8“ sowie „71“).
6. Lassen Sie die Festplatte hochfahren (ca. 10 s).
7. Schließen Sie das USB-Kabel am CODEC-Modul und am Computer an.
8. Starten Sie das ServiceTool.
9. Wählen Sie: Products/Audio/BeoSound/BeoSound 3200 und öffnen Sie das HD-Programm. (Wenn Sie
die Meldung „Portable device not responding… please check connection.“ („Tragbares Gerät reagiert
nicht ... bitte Verbindung prüfen.«) erhalten, prüfen Sie bitte die Verbindung. Prüfen Sie, ob das USB-
Kabel richtig am CODEC-Modul angeschlossen ist. Beginnen Sie dann erneut bei Punkt 1.)
10. Sie können nun das gewünschte Verfahren wählen.
11. Wenn Sie einen Datenträger (Volume) formatieren möchten, achten Sie darauf, nicht Datenträger 4 zu
formatieren (dieser enthält Decodierungsdaten, die nicht wiederhergestellt werden können). Wählen Sie
zuerst „Get volume info« („Volume-Info«), um eine Übersicht zu erhalten. In dieser Übersicht nden Sie
einfach den Datenträger, den Sie formatieren möchten.
12. Wenn Sie eine Flashaktualisierung der PPI- (CODEC-) Software wählen, werden Sie aufgefordert, den
Pfad zur .IMG-Datei anzugeben. Geben Sie ein: C:\Program Files\Bang & Olufsen\Bang & Olufsen
ServiceTool\XXXXx.img (für XXXXx geben Sie die zutreffende Versionsbezeichnung ein, z.B. 046C).
Deutsch
ABO-CENTER v/HENRIKSENS ELEKTRONIK
10
11
Ce kit HDR-A est très sensible à l’électricité statique à cause du module CODEC et du HDD. Le HDD est également
sensible à la pression exercée sur le plateau supérieur, une pression élevée pouvant entraîner des dégâts.
Dans votre ordinateur, vous devez disposer du programme ServiceTool ainsi que de la dernière version du logiciel
PPI (PPI est la puce dans laquelle vous lancez le nouveau logiciel situé dans le module CODEC).
Si vous disposez de l’ancienne version du ServiceTool (appelée Flash Tool), vous devez la supprimer de votre
ordinateur en utilisant « Ajout/Suppression de programmes » dans le panneau de conguration. Assurez-
vous que le dossier « C:\Program Files\Bang & Olufsen\Bang & Olufsen Flash Tool » a été supprimé avant de
télécharger le nouveau Service Tool.
Si vous avez déjà installé le ServiceTool, vous pouvez aller directement à « Download the newest edition of the
PPI (CODEC) software » (Télécharger la dernière version du logiciel PPI (CODEC).
Téléchargement et installation du ServiceTool :
1. Ouvrez votre navigateur Internet, allez à « http://retail.bang-olufsen.dk ».
2. Entrez votre mot de passe.
3. Allez à « Product documentation and information » (Documentation et information sur le produit).
4. Appuyez sur « audio/BeoSound/BeoSound3200 ».
5. Appuyez sur « Software download » (Téléchargement du logiciel).
6. A présent, vous avez la possibilité de télécharger le programme ServiceTool ou le logiciel PPI pour le
module CODEC.
7. Téléchargez le programme ServiceTool. Il s’agit d’un chier .EXE qu’il suft d’activer pour que le
programme ServiceTool soit installé dans votre ordinateur.
8. Maintenant, vous devez récupérer la dernière version du logiciel PPI (CODEC) à partir du Retail System.
Télécharger la dernière version du logiciel PPI (CODEC) :
1. Ouvrez votre navigateur Internet, allez à « http://retail.bang-olufsen.dk ».
2. Entrez votre mot de passe.
3. Allez à « Product documentation and information » (Documentation et information sur le produit).
4. Appuyez sur « audio/BeoSound/BeoSound3200 ».
5. Appuyez sur « Software download » (Téléchargement du logiciel).
6. A présent, vous avez la possibilité de télécharger le programme ServiceTool ou le logiciel PPI pour le
module CODEC. A l’heure qu’il est, le programme Service Tool a dû déjà être installé dans votre ordinateur.
7. Téléchargez le logiciel PPI (CODEC) et placez le chier dans le dossier : C:\Program Files\Bang & Olufsen\
Bang & Olufsen ServiceTool.
8. Le chier contenant le logiciel (.IMG) doit désormais se trouver dans le dossier : C:\Program Files\Bang &
Olufsen\Bang & Olufsen ServiceTool avec le chier HD.EXE.
Désormais, la dernière version du programme ServiceTool et du logiciel PPI (CODEC) est installée dans l’ordinateur.
Maintenant, il suft d’installer le gestionnaire USB an de pouvoir établir la communication entre le Service Tool et le
module CODEC.
Installation du gestionnaire USB :
1. Installez votre BeoSound 3200 selon l’illustration. Ne
connectez aucune extrémité du câble USB.
2. Assurez-vous que l’ordinateur fonctionne et que
l’installation du programme ServiceTool et du logiciel PPI
(CODEC) a été faite et est terminée.
3. Connectez le câble USB à la mini-che USB du module
CODEC.
4. Connectez le BS3200 au secteur.
5. Mettez le BS3200 en mode test 71 (appuyez sur : « Display
» puis sur « 0 2 5 8 » dans un délai de 3 s, l’appareil étant
en veille, puis appuyez sur « 71 »).
6. Connectez l’autre extrémité du câble USB à votre ordinateur
qui vous demande alors un gestionnaire, qui est placé dans
le dossier : C:\Program Files\Bang & Olufsen\Bang & Olufsen
ServiceTool\BS3200_usb_driver. Double-cliquez sur le chier
gestionnaire.
7. Après avoir installé le gestionnaire, débranchez le BS3200
du secteur et débranchez le câble USB (aussi bien du
BS3200 que de votre ordinateur). Il vous suft d’installer le
gestionnaire USB une seule fois. Une fois installée, aucune
mise à jour de ce gestionnaire n’est nécessaire.
Français
ABO-CENTER v/HENRIKSENS ELEKTRONIK
10
11
Maintenant, vous êtes en mesure, avec le kit HDR-A, de copier le contenu de l’ancien HDD vers le nouveau HDD,
lire des informations du module HDD/CODEC et remplacer le logiciel PPI (CODEC) par la nouvelle version.
Choisissez la procédure que vous souhaitez effectuer et suivez scrupuleusement la description.
Copier le contenu de l’ancien HDD vers le nouveau :
1. Assurez-vous d’avoir téléchargé le ServiceTool.
2. Remarque. Si vous ne mettez pas le BS3200 en TM71 ou ne connectez pas le câble USB dans le bon
ordre, l’ordinateur ne sera pas capable de communiquer avec le module CODEC, raison pour laquelle il est
important de suivre correctement les instructions.
3. Installez le BS3200 et le kit HDR-A selon l’illustration, connectez le câble USB, l’ordinateur étant en marche
et le BS3200 étant débranché du secteur (ne pas oublier d’installer le cavalier sur le nouveau HDD).
4. Connectez le BS3200 au secteur.
5. Mettez le BS3200 en mode test 71 (appuyez sur : « Display » puis sur « 0 2 5 8 » dans un délai de 3 s,
l’appareil étant en veille, puis appuyez sur « 71 »).
6. Laissez démarrer les deux HDD (env. 10 s).
7. Démarrez le programme ServiceTool.
8. Sélectionnez : Products/Audio/BeoSound/BeoSound 3200 puis ouvrez le programme HD (Si le message
: « Portable device not responding… please check connection » (L’appareil portable ne répond pas…)
s’afche, prière de vérier la connexion. Vériez que le câble USB est correctement connecté au module
CODEC. Et démarrez à partir du point 1).
9. Vous pouvez maintenant sélectionner « copy disc » (copier disque) après quoi la copie commence. Après
avoir effectué la copie, quittez le programme ServiceTool
10. Après avoir effectué la copie (un HDD totalement chargé nécessite environ 3 heures de copie), exécutez
le mode test 70 et le mode test 78 lorsque le nouveau HDD est installé et que l’ancien HDD est
déconnecté. (Consultez le manuel de service du BeoSound 3200, chapitre 4. Le manuel de service se
trouve dans le Retail System)
Astuces pour la maintenance :
Si vous vous trouvez dans une zone
dans laquelle une télécommande
est utilisée, couvrez le capteur IR
ou mettez le BS3200 sur option 0
pendant la copie.
Français
ABO-CENTER v/HENRIKSENS ELEKTRONIK
12
13
Lire des informations/lancer le nouveau logiciel PPI (CODEC) :
1. Assurez-vous d’avoir téléchargé le ServiceTool et la dernière version du logiciel PPI si vous devez lancer la
mise à jour.
2. Remarque. Si vous ne mettez pas le BS3200 en TM71 ou ne connectez pas le câble USB dans le bon
ordre, l’ordinateur ne sera pas capable de communiquer avec le module CODEC, raison pour laquelle il est
important de suivre correctement les instructions.
3. Installez votre BS3200 selon l’illustration. Ne connectez pas le câble USB.
4. Connectez le BS3200 au secteur.
5. Mettez le BS3200 en mode test 71 (appuyez sur : « Display » puis sur « 0 2 5 8 » dans un délai de 3 s,
l’appareil étant en veille, puis appuyez sur « 71 »).
6. Laissez démarrer le HDD (env. 10 s).
7. Connectez le câble USB entre le module CODEC et l’ordinateur.
8. Démarrez le programme ServiceTool.
9. Sélectionnez : Products/Audio/BeoSound/BeoSound 3200 puis ouvrez le programme HD (Si le message
: « Portable device not responding…please check connection » (L’appareil portable ne répond pas…)
s’afche, prière de vérier la connexion. Vériez que le câble USB est correctement connecté au module
CODEC. Et démarrez à partir du point 1).
10. Maintenant, vous pouvez sélectionner la procédure que vous voulez effectuer.
11. Quand vous choisissez de formater un volume, faites attention de ne pas formater le volume 4 (Il
contient des données de décryptage et ne peut être restauré.) Choisissez d’abord « Get volume info
» (Chercher info volume) an d’avoir une vue d’ensemble. Avec cette vue d’ensemble, vous pouvez
facilement localiser le volume que vous souhaitez formater.
12. Quand vous choisissez de lancer la mise à jour du logiciel PPI (CODEC), l’ordinateur vous demande d’entrer
le chemin d’accès au chier .IMG. Tapez : C:\Program Files\Bang & Olufsen\Bang & Olufsen ServiceTool\
XXXXx.img (A la place de XXXXx, il faut taper le nom correct de la version, par exemple : 046C).
Français
ABO-CENTER v/HENRIKSENS ELEKTRONIK
12
13
Il presente kit HDR-A è molto sensibile alle scariche elettrostatiche (ESD), a causa del modulo CODEC e HDD.
HDD è anche molto sensibile alla pressione sulla piastra superiore e l’alta pressione può danneggiarlo.
È necessario aver installato il programma ServiceTool sul computer insieme alla nuovissima edizione del software
PPI (PPI è il chip in cui si può implementare il ashing del nuovo software, localizzato sul modulo CODEC).
Se è stata installata una vecchia versione di ServiceTool (denominata Flash Tool), occorre rimuoverla dal computer
utilizzando l’opzione “Aggiungi/rimuovi programmi” nel Pannello di controllo. Accertarsi che la cartella “C:
\Program Files\Bang & Olufsen\Bang & Olufsen Flash Tool” sia eliminata prima di scaricare il nuovo Service Tool.
Se è già stato installato ServiceTool, si può passare direttamente all’opzione “Download the newest edition of
the PPI (CODEC) software” (Download dell’ultima edizione del software PPI (CODEC))
Download e installazione di ServiceTool:
1. Aprire il proprio browser per Internet e andare alla pagina “http://retail.bang-olufsen.dk”.
2. Collegarsi con la propria password personale.
3. Andare all’opzione “Product documentation and information” (Documentazione e informazioni sui
prodotti)
4. Premere “audio/BeoSound/BeoSound3200”.
5. Premere “Software download” (Download del software).
6. Ora è possibile scaricare il programma ServiceTool o il software PPI per il modulo CODEC.
7. Download del programma ServiceTool. Si tratta di un le.EXE; attivando il le, il programma ServiceTool
sarà installato sul vostro computer.
8. Successivamente è necessario acquisire l’ultima edizione del software PPI (CODEC) dal Retail System.
Download dell’ultima edizione del software PPI (CODEC):
1. Aprire il proprio browser per Internet e andare alla pagina “http://retail.bang-olufsen.dk”.
2. Collegarsi con la propria password personale.
3. Andare all’opzione “Product documentation and information” (Documentazione e informazioni sui
prodotti)
4. Premere “audio/BeoSound/BeoSound3200”.
5. Premere “Software download” (Download del software).
6. Ora è possibile scaricare il programma ServiceTool o il software PPI per il modulo CODEC. A questo punto il
programma Service Tool dovrebbe essere stato installato sul vostro computer.
7. Scaricare il software PPI (CODEC) e mettere il le nella cartella: C:\Program Files\Bang & Olufsen\Bang &
Olufsen ServiceTool.
8. Il le (.IMG) dovrebbe essere presente nella cartella: C:\Program Files\Bang & Olufsen\Bang & Olufsen
ServiceTool insieme al le HD.EXE.
Ora è stata installata l’ultima versione del programma ServiceTool e del software PPI (CODEC) sul computer. Ora basta
installare il driver USB, per consentire la comunicazione da Service Tool al modulo CODEC.
Installazione del driver USB:
1. Installare BeoSound 3200 come illustrato. Non collegare
nessuna estremità del cavo USB.
2. Accertarsi che il computer sia in funzione e che sia stata
completata l’installazione del programma ServiceTool e di PPI
(CODEC).
3. Collegare il cavo USB alla presa Mini USB sul modulo
CODEC.
4. Collegare BS3200 all’alimentazione di rete.
5. Mettere BS3200 in testmode 71 (premere: »Display« e poi
»0 2 5 8« entro 3 sec. in stand-by, quindi premere »71«).
6. Collegare l’altra estremità del cavo USB al computer;
quest’ultimo richiederà un driver che è stato collocato nella
cartella: C:\Program Files\Bang & Olufsen\Bang & Olufsen
ServiceTool\BS3200_usb_driver. Fare un doppio clic sul le
del driver.
7. Dopo l’installazione del driver, scollegare BS3200
dall’alimentazione di rete e scollegare il cavo USB (sia da
BS3200, sia dal computer). Basta installare il driver USB solo
una volta. Dopo l’installazione questo driver non necessita
di alcun aggiornamento.
Italiano
ABO-CENTER v/HENRIKSENS ELEKTRONIK
14
15
Insieme al kit HDR-A ora è possibile: copiare il contenuto del nuovo HDD, leggere le informazioni dal modulo
HDD/CODEC e aggiornare il software PPI (CODEC).
Scegliere la procedura che si desidera eseguire e seguire attentamente le informazioni descritte.
Copia del contenuto dal vecchio HDD al nuovo:
1. Accertarsi di aver scaricato ServiceTool.
2. Nota. Se non si mette BS3200 in TM71 o non si collega il cavo USB nell’ordine corretto, il computer non
potrà comunicare con il modulo CODEC, quindi seguire correttamente le istruzioni.
3. Installare BS3200 e il kit HDR-A come illustrato, collegare il cavo USB con il computer acceso e BS3200
scollegato dall’alimentazione di rete (rammentare di montare il ponticello sul nuovo HDD).
4. Collegare BS3200 all’alimentazione di rete.
5. Mettere BS3200 in testmode 71 (premere: “Display” e poi “0 2 5 8” entro 3 sec. in stand-by, quindi
premere “71”).
6. Avviare entrambi gli HDD (ca. 10 sec).
7. Avviare il programma ServiceTool.
8. Selezionare: Products/Audio/BeoSound/BeoSound 3200 e aprire il programma HD (se compare il
messaggio: “Portable device not responding…please check connection” (Il dispositivo portatile non
risponde, controllare la connessione), controllare che il cavo USB sia collegato correttamente al modulo
CODEC. Iniziare dal punto 1).
9. Ora è possibile selezionare “copy disc” (Copia disco) e inizia il processo di copiatura. Al termine della
copiatura uscire dal programma ServiceTool.
10. Dopo la copiatura (un HDD pieno impiega ca. 3 ore per eseguire la copia) lanciare testmode 70 e
testmode 78 quando è stato installato il nuovo HDD ed è stato scollegato il vecchio HDD. (Consultare
il manuale di servizio di BeoSound 3200, capitolo 4. Il Manuale di servizio è disponibile presso il Retail
System)
Suggerimento di servizio:
Se l’utente si trova in un’area
in cui si utilizza il telecomando,
coprire il sensore IR oppure
impostare BS3200 sull’opzione
0 durante il processo di copia.
Italiano
ABO-CENTER v/HENRIKSENS ELEKTRONIK
14
15
Lettura delle informazioni ed implementazione ashing del nuovo software PPI (CODEC):
1. Accertarsi di aver scaricato ServiceTool e l’ultima edizione del software PPI, se si sta per implementare il
ashing dell’aggiornamento.
2. Nota. Se non si mette BS3200 in TM71, o non si collega il cavo USB nell’ordine corretto, il computer non
potrà comunicare con il modulo CODEC, quindi seguire correttamente le istruzioni.
3. Installare BS3200 come illustrato. Non collegare il cavo USB.
4. Collegare BS3200 all’alimentazione di rete.
5. Mettere BS3200 in testmode 71 (premere: “Display” e poi “0 2 5 8” entro 3 sec. in stand-by, quindi
premere “71”).
6. Avviare HDD (ca. 10 sec).
7. Collegare il cavo USB tra il modulo CODEC e il computer.
8. Avviare il programma ServiceTool.
9. Selezionare: Products/Audio/BeoSound/BeoSound 3200 e aprire il programma HD (se compare il
messaggio: “Portable device not responding…please check connection” (Il dispositivo portatile non
risponde, controllare la connessione), controllare che il cavo USB sia collegato correttamente al modulo
CODEC. Iniziare dal punto 1).
10. Ora scegliere la procedura che si desidera eseguire.
11. Quando si sceglie di formattare un volume, prestare attenzione per non formattare il volume 4
(quest’ultimo contiene i dati di decodicazione e non può essere ripristinato.) Scegliere innanzi tutto
“Get volume info” (Mostra informazioni sul volume) per visualizzare la presentazione. Grazie a questa
presentazione è possibile localizzare facilmente il volume che si desidera formattare.
12. Quando si sceglie di aggiornare il ashing del software PPI (CODEC) all’utente viene chiesto di digitare il
nome del percorso per il le.IMG. Digitare: C:\Program Files\Bang & Olufsen\Bang & Olufsen ServiceTool\
XXXXx.img (Nella posizione XXXXx si dovrebbe digitare il nome corretto della versione, ad esempio: 046C).
Italiano
ABO-CENTER v/HENRIKSENS ELEKTRONIK
16
17
Este kit HDR-A es muy sensible a la ESD (descarga electrostática), por culpa del módulo CODEC y del disco duro.
El disco duro también es sensible a la presión en la placa superior; la alta presión puede causar daños.
Deberá tener instalado el programa ServiceTool en su ordenador junto con la edición del software PPI más
reciente (PPI es el chip donde se aloja el nuevo software, ubicado en el módulo CODEC).
Si tiene instalada una versión antigua del programa ServiceTool (denominada Flash Tool) deberá desinstalarla de su
ordenador, usando la opción »Agregar o quitar programas« del Panel de control. Asegúrese de que se ha borrado
la carpeta »C:\Archivos de programa\Bang & Olufsen\Bang & Olufsen Flash Tool« antes de descargar ServiceTool.
Si ya ha instalado ServiceTool, puede ir directamente a »Download the newest edition of the PPI (CODEC)
software« (Descargar la edición más reciente del software PPI (CODEC)).
Descarga e instalación de ServiceTool:
1. Abra su navegador de Internet, vaya a »http://retail.bang-olufsen.dk«.
2. Acceda con su contraseña personal.
3. Vaya a »Product documentation and information«.
4. Seleccione »audio/BeoSound/BeoSound3200«.
5. Seleccione »Software download«.
6. Ahora podrá descargar el programa ServiceTool o el software PPI para el módulo CODEC.
7. Descargue el programa ServiceTool. Es un archivo .EXE; al ejecutar este archivo, el programa ServiceTool
se instalará en su equipo.
8. Ahora necesita recuperar la edición más reciente del software PPI (CODEC) del Sistema para minoristas.
Descargue la edición más reciente del software PPI (CODEC):
1. Abra su navegador de Internet, vaya a »http://retail.bang-olufsen.dk«.
2. Acceda con su contraseña personal.
3. Vaya a »Product documentation and information«.
4. Seleccione »audio/BeoSound/BeoSound3200«.
5. Seleccione »Software download«.
6. Ahora podrá descargar el programa ServiceTool o el software PPI para el módulo CODEC. El programa
ServiceTool deberá estar instalado en su ordenador.
7. Descargue el software PPI (CODEC) y guarde el archivo en la carpeta: C:\Archivos de programa\Bang &
Olufsen\Bang & Olufsen ServiceTool.
8. El archivo de software (.IMG) deberá estar en la carpeta: C:\Archivos de programa\Bang & Olufsen\Bang
& Olufsen ServiceTool junto con el archivo HD.EXE.
Ya tiene instalada en su ordenador la edición más reciente del programa ServiceTool y del software PPI (CODEC).
Sólo le falta instalar el controlador del USB para poder establecer la comunicación entre el programa ServiceTool
y el módulo CODEC.
Instalación del controlador del USB:
1. Congure su BeoSound 3200 como se indica. No conecte
ningún extremo del cable USB.
2. Asegúrese de que el ordenador está encendido y de que se
ha completado la instalación del programa ServiceTool y el
software PPI (CODEC).
3. Conecte el cable USB a la clavija mini USB en el módulo
CODEC.
4. Conecte su BS3200 a la red eléctrica.
5. Coloque su BS3200 en modo de prueba 71 (pulse:
»Display« y después »0 2 5 8« antes de 3 seg. en modo
standby y, a continuación, pulse »71«).
6. Conecte el otro extremo del cable USB al ordenador, éste
le pedirá el controlador que encontrará en la carpeta: C:
\Archivos de programa\Bang & Olufsen\Bang & Olufsen
ServiceTool\BS3200_usb_driver. Haga doble clic en el archivo
del controlador.
7. Una vez instalado el controlador, desconecte su BS3200 de
la alimentación y desconecte el cable USB (tanto de BS3200
como del ordenador). Sólo necesita instalar el controlador
del USB una vez. Una vez instalado, no es necesario
actualizarlo.
Español
ABO-CENTER v/HENRIKSENS ELEKTRONIK
16
17
Ahora ya puede, junto con el kit HDR-A: Copiar el contenido de un disco duro antiguo a uno nuevo, leer
información del módulo CODEC/HDD y actualizar el software PPI (CODEC).
Seleccione el procedimiento que desea llevar a cabo y siga la descripción con detalle.
Copiar el contenido de un disco duro antiguo a uno nuevo.
1. Asegúrese de que ha descargado el programa ServiceTool.
2. Nota. Si no pone BS3200 en la posición TM71 o no conecta el cable USB en el orden correcto, el
ordenador no podrá comunicarse con el módulo CODEC; siga las instrucciones correctamente.
3. Congure su BS3200 y el kit HDR-A como se indica, conecte el cable USB con el ordenador encendido y
BS3200 desconectado de la alimentación (recuerde montar el puente en el disco duro nuevo).
4. Conecte su BS3200 a la red eléctrica.
5. Coloque su BS3200 en modo de prueba 71 (pulse: »Display« y después »0 2 5 8« antes de 3 seg. en
modo standby y, a continuación, pulse »71«).
6. Deje que ambos discos duros arranquen (aprox. 10 seg.).
7. Ejecute el programa ServiceTool.
8. Seleccione: Products/Audio/BeoSound/BeoSound 3200 y abra el programa HD (Si aparece el mensaje:
»Portable device not responding…please check connection«. (Dispositivo portátil no responde…
comprobar conexión.) Compruebe que el cable USB esté conectado correctamente al módulo CODEC. Y
comience de nuevo desde el punto 1).
9. Ahora puede seleccionar »copy disc« para iniciar la copia. Después, salga del programa ServiceTool
10. Una vez realizada la copia (un disco duro totalmente lleno tarda aprox. 3 horas en copiarse) ejecute el
modo de prueba 70 y el 78 cuando haya instalado el nuevo disco duro y desconectado el antiguo. (Vea
el capítulo 4 del manual de mantenimiento de BeoSound 3200. Encontrará este manual en el Sistema
para minoristas)
Consejo de mantenimiento:
Si está usted en un área donde se
utiliza una central satélite, cubra
el sensor de infrarrojos o sitúe su
BS3200 en la opción 0 durante el
proceso de copiado.
Español
ABO-CENTER v/HENRIKSENS ELEKTRONIK
18
19
Leer información/nuevo software PPI (CODEC):
1. Asegúrese de que ha descargado el programa ServiceTool y la edición más reciente del software PPI si va
a realizar una actualización instantánea.
2. Nota. Si no pone BS3200 en la posición TM71 o no conecta el cable USB en el orden correcto, el
ordenador no podrá comunicarse con el módulo CODEC; siga las instrucciones correctamente.
3. Congure su BS3200 como se indica. No conecte el cable USB.
4. Conecte su BS3200 a la red eléctrica.
5. Coloque su BS3200 en modo de prueba 71 (pulse: »Display« y después »0 2 5 8« antes de 3 seg. en
modo standby y, a continuación, pulse »71«).
6. Deje que el disco duro arranque (aprox. 10 seg).
7. Conecte el cable USB entre el módulo CODEC y el ordenador.
8. Ejecute el programa ServiceTool.
9. Seleccione: Products/Audio/BeoSound/BeoSound 3200 y abra el programa HD (Si aparece el mensaje:
»Portable device not responding…please check connection«. (Dispositivo portátil no responde…
comprobar conexión.) Compruebe que el cable USB esté conectado correctamente al módulo CODEC. Y
comience de nuevo desde el punto 1).
10. Ahora puede seleccionar el procedimiento que desee llevar a cabo.
11. Si selecciona formatear un volumen, tenga cuidado de no formatear el volumen 4 (este volumen
contiene datos de descodicación y no pueden recuperarse.) Seleccione primero »Get volume info«
para obtener una visión general. Con esta visión general podrá localizar fácilmente el volumen que
desea formatear.
12. Si opta por actualizar el software PPI (CODEC) de forma instantánea, se le pedirá que escriba el nombre
de la ruta al archivo .IMG. Escriba: C:\Archivos de programa\Bang & Olufsen\Bang & Olufsen ServiceTool\
XXXXx.img (Donde XXXXx deberá sustituirse por el nombre de la versión correcta, por ejemplo: 046C).
Español
ABO-CENTER v/HENRIKSENS ELEKTRONIK
18
19
Dette HDR-A-udstyr er meget ESD-følsomt på grund af CODEC-modulet og harddisken. Harddisken er også
følsom over for tryk på toppladen, og den kan blive beskadiget, hvis toppladen udsættes for stort tryk.
Service Tool-programmet skal være installeret på din computer sammen med den nyeste udgave af PPI-software
(PPI er den chip, som du asher den nye sotfware i. Den bender sig på CODEC-modulet).
Hvis du har installeret den gamle version af Service Tool (kaldet Flash Tool), skal programmet slettes fra
computeren ved hjælp af programmerne »Tilføj/Fjern programmer« i Kontrolpanelet. Sørg for, at mappen »C:
\Program Files\Bang & Olufsen\Bang & Olufsen Flash Tool« er slettet, før du downloader det nye Service Tool.
Hvis du allerede har installeret Service Tool, kan du gå direkte til »Download the newest edition of the PPI
(CODEC) software« (»download den nyeste udgave af PPI (CODEC)-softwaren«).
Sådan downloader og installerer du ServiceTool:
1. Åbn din Internet-browser, gå til »http://retail.bang-olufsen.dk«.
2. Log ind med din personlige adgangskode.
3. Gå til »Product documentation and information«. (»Produktdokumentation og –information«)
4. Tryk på »audio/BeoSound/BeoSound3200«.
5. Tryk på »Software download«.
6. Nu kan du downloade Service Tool-programmet eller PPI-software til CODEC-modulet.
7. Download ServiceTool-programmet. Dette er en .EXE-l. Når du aktiverer len, bliver ServiceTool-
programmet installeret på din computer.
8. Nu skal du hente den nyeste udgave af PPI (CODEC)-softwaren i Retail systemet.
Sådan downloader du den nyeste udgave af PPI (CODEC) softwaren:
1. Åbn din Internet-browser, gå til »http://retail.bang-olufsen.dk«.
2. Log ind med din personlige adgangskode.
3. Gå til »Product documentation and information«. (»Produktdokumentation og –information«)
4. Tryk på »audio/BeoSound/BeoSound3200«.
5. Tryk på »Software download«.
6. Nu kan du downloade Service Tool-programmet eller PPI-software til CODEC-modulet. Service Tool-
programmet skal være installeret på din computer på dette tidspunkt.
7. Download PPI (CODEC)-softwaren, og placer len i følgende mappe: C:\Program Files\Bang & Olufsen\
Bang & Olufsen ServiceTool.
8. Softwarelen (.IMG) ligger nu i mappen: C:\Program Files\Bang & Olufsen\Bang & Olufsen ServiceTool
sammen med len HD.EXE.
Nu er den nyeste udgave af Service Tool-programet og PPI (CODEC)-softwaren installeret på computeren. Nu mangler
du bare at installere USB-driveren, så Service Tool og CODEC-modulet kan kommunikere med hinanden.
Sådan installerer du USB-driveren:
1. Sæt BeoSound 3200 op som vist. Du må ikke tilslutte USB-
kablet endnu.
2. Sørg for, at computeren er tændt, og at installationen af
Service Tool-programmet og PPI (CODEC)-softwaren er
gennemført og afsluttet.
3. Tilslut USB-kablet til mini-USB-stikket på CODEC-modulet.
4. Sæt stikket til BS3200 i stikkontakten.
5. Sæt BS3200 i test mode 71 (tryk: »Display« og derefter »0
2 5 8« inden for tre sekunder i stand-by, og tryk derefter
»71«).
6. Tilslut den anden ende af USB-kablet til computeren.
Computeren beder om en driver, som ligger i mappen: C:
\Program Files\Bang & Olufsen\Bang & Olufsen ServiceTool\
BS3200_usb_driver. Dobbeltklik på driverlen.
7. Når du har installeret driveren, skal du afbryde strømmen
til BS3200, og fjerne USB-kablet (både fra BS3200 og
computeren). Du behøver kun installere USB-driveren
én gang. Når den er installeret, er der ikke brug for
opdateringer.
Dansk
ABO-CENTER v/HENRIKSENS ELEKTRONIK
20
21
Nu kan du gøre følgende ved hjælp af HDR-A-udstyret: Kopiere indholdet af den gamle harddisk til den nye,
udlæse oplysninger fra harddisk/CODEC-modulet, og opgradere PPI (CODEC)-softwaren.
Vælg den fremgangsmåde, du ønsker at gennemføre, og følg beskrivelsen nøje.
Sådan kopierer du indhold fra den gamle harddisk til den nye:
1. Sørg for, at du har downloadet ServiceTool.
2. Bemærk. Hvis du ikke sætter BS3200 i TM71/tilslutter USB-kablet i den korrekte rækkefølge, kan
computeren ikke kommunikere med CODEC-modulet. Derfor skal instrukserne følges nøje.
3. Sæt BS3200 og HDR-A-udstyret op som beskrevet. Tilslut USB-kablet til computeren, mens den er
tændt, og mens strømmen er afbrudt fra BS3200 (husk at fastgøre jumperen på den nye harddisk).
4. Sæt stikket til BS3200 i stikkontakten.
5. Sæt BS3200 i test mode 71 (tryk: »Display« og derefter »0 2 5 8« inden for tre sekunder i stand-by, og
tryk derefter »71«).
6. Lad begge harddiske starte op (ca. 10 sekunder).
7. Start ServiceTool-programmet.
8. Vælg: Products/Audio/BeoSound/BeoSound 3200, og åbn HD-programmet. (Hvis du får meddelelsen:
»Portable device not responding…please check connection« (»Ingen forbindelse til det bærbare udstyr...
kontrollér forbindelse«). Kontrollér, at USB-kablet er korrekt tilsluttet til CODEC-modulet. Begynd fra
punkt 1 igen).
9. Nu kan du vælge »Copy disc« (»kopiér disk«), hvorefter kopieringen begynder. Når kopieringen er
gennemført, skal du lukke Service Tool-programmet.
10. Når du har kopieret (det tager ca. 3 timer at kopiere en fuld harddisk), skal du køre test mode 70 og
test mode 78, når den nye harddisk er installeret og den gamle harddisk er frakoblet. (Se kapitel 4 i
servicemanualen til BeoSound 3200. Servicemanualen ligger i Retail systemet).
Service-tip:
Hvis du bender dig i et
område, hvor der bruges en
fjernbetjening, skal du tildække
IR-føleren, eller sætte BS3200
på Option 0, mens der kopieres.
Dansk
ABO-CENTER v/HENRIKSENS ELEKTRONIK
Other manuals for BeoSound 3200
1
Table of contents
Languages:
Other Bang & Olufsen CD Player manuals
Bang & Olufsen
Bang & Olufsen BeoSound 3000 Product guide
Bang & Olufsen
Bang & Olufsen BeoSound 3000 User manual
Bang & Olufsen
Bang & Olufsen beogram cd x 5121 User manual
Bang & Olufsen
Bang & Olufsen BEOSOUND 9000 Product guide
Bang & Olufsen
Bang & Olufsen BeoSound Century User manual
Bang & Olufsen
Bang & Olufsen BeoSound 9000 MKIII User manual
Bang & Olufsen
Bang & Olufsen BeoSound 3000 User manual
Bang & Olufsen
Bang & Olufsen Beogram CD 5500 User manual
Bang & Olufsen
Bang & Olufsen BEOSOUND 9000 User manual
Bang & Olufsen
Bang & Olufsen BEOSOUND 9000 User manual
