Barthelme CHROMOFLEX PRO FILE User manual

GEBRAUCHS-
ANWEISUNG
FÜR DEN
CHROMOFLEX PRO
FILE
BITTE AUFMERKSAM LESEN UND
AUFBEWAHREN!
1. VERWENDUNG
Die CHROMOFLEX Pro Serie wurde so kon-
struiert, dass bereits ohne Programmie-
rung anspruchsvolle Beleuchtungsaufga-
ben im Dekorations- undWellness-Bereich
gelöst werden können. Die Geräte enthal-
ten werkseitig bereits eine Anzahl von
Lichteekten: Von festen Farben, über
beruhigende Wellness-Farbwechsel, bis
zur Show-Beleuchtung. Per Funk können
diese teilweise verändert oder als Stan-
dard-Eekte gespeichert werden.
Zur Steuerung und Einstellung werden da-
her entweder die CHROMOFLEX Pro Glas
Touch RGBW (Art. 66000336,66000337),
die CHROMOFLEX Pro Fernbedienung
Art.-Nr. 66000341 CV – 1-Kanal
66000342 CV – 2-Kanal
66000343 CV – 3-Kanal
66000344 CV – 4-Kanal
(Art. 66000045), der CHROMOFLEX Pro
USB-Dongle (für PC/Art. 66000036)
oder ein CHROMOFLEX Pro Taster (Art.
66000373) benötigt. Das Steuergerät ist
für trockene Innenräume konzipiert! Soll-
ten sich die LEDs, sofern dafür geeignet,
im Außen- oder Feuchtbereich befinden,
bieten wir hierfür auch optionale Gehäuse
an. Das Steuergerät darf nur mit einer an
die LEDs angepassten Stromversorgung
betrieben werden. Andere Verbraucher als
LEDs (insbesondere induktive Verbraucher,
wie etwa Motoren oder Drosseln) können
das Gerät zerstören.
Sollten diese zuvor genannten Punkte
nicht eingehalten werden, so kann es zum
Kurzschluss oder elektrischen Schlag
kommen.
Die CHROMOFLEX Pro Serie verwendet die
in der EU, Schweiz, Norwegen und Island
lizenzfreie Funkfrequenz 868,3 MHz.
2. TECHNISCHE DATEN VERSION CV
Betriebsspannung: 8 V bis 26 V DC
Schutzklasse: III
Maße (L|B|H): 37|13|8 mm
Ausgangsstrom:
1 Kanal: max. 3 A|Kanal
2 Kanal: max. 1,5 A|Kanal
3 Kanal: max. 1 A|Kanal
4 Kanal: max. 1 A|Kanal
3. SICHERHEITSHINWEISE
Das Gerät erzeugt bei Betrieb Wärme. Auf
ausreichende Luftzirkulation muss geach-
tet werden.
Das Modul verfügt intern über einen Ver-
polungsschutz (mit begrenzter Leistungs-
fähigkeit), trotzdem kann Verpolung (auch
kurzzeitig) das Gerät zerstören.
Beim nicht bestimmungsgemäßem Be-
trieb, Verpolung, bei Umbau des Gerätes,
bei Sach- oder Personenschäden, die
durch unsachgemäße Handhabung oder
Nichtbeachten der Sicherheitshinweise
verursacht werden, übernehmen wir kei-
nerlei Haftung und der Garantieanspruch
erlischt vollständig.
Sofern sich die LEDs im Feuchtbereich
(z.B. Schwimmbäder, Sauna, ...), befinden,
ist besonders auf die geltenden Vorschrif-
ten bezüglich der Stromversorgung zu
achten.
Die Installation des Produktes darf nur
durch eine qualifizierte Fachkraft erfolgen,
die mit den geltenden Vorschriften (z.B.
DIN, VDE, EN) vertraut ist.
Dieses Produkt ist kein Spielzeug und
gehört nicht in Kinderhände. Auch LEDs
können sehr heiß werden! Es ist in je-
dem Fall ratsam, die vorgegebene Maxi-
maltemperatur der Leuchtmittel nicht zu
überschreiten, da sich dies nachhaltig auf
Lebensdauer und Lichtintensität der LEDs
auswirken kann.
4. MONTAGE
Der elektrische Anschluss darf nur
durch eine Elektrofachkraft durchge-
führt werden, die mit den geltenden
Richtlinien vertraut ist!
Vorsicht: Schalten Sie die Stromversor-
gung bzw. die Anschlussleitung span-
nungsfrei, bevor Sie jegliche Arbeiten
vornehmen!
6 INBETRIEBNAHME
WICHTIG:
Bevor Sie den USB-Dongle
zum ersten Mal anschließen, sollten Sie
die Software installieren. Sie können die
(neueste) Version der Software kosten-
los unter www.barthelme.de/software
herunterladen.
Getestet wurde die Software mit Windows
XP, Vista und Windows 7 (alles eingetrage-
ne Warenzeichen von Microsoft).
4.1 MONTAGEORT
Das Produkt ist für die Montage in Profi-
len geeignet; es ist darauf zu achten die
Antenne nicht abzuschirmen, dies kann
die Reichweite des Funksignals beein-
flussen. Das Gerät erzeugt beim Betrieb
Wärme. Auf ausreichende Luftzirkulation
muss geachtet werden.
WARNUNG 1:
LEDs können eine sehr hohe Lichtintensi-
tät entwickeln, selbst im gedimmten Zu-
stand! Speziell in Verbindung mit Optiken
können selbst schwache LEDs sehr ge-
fährlich werden. Der direkte Blick in LEDs
kann irreparable Schäden an der Netzhaut
des Auges hervorrufen. Verwenden Sie
Diusoren zur Lichtstreuung.
WARNUNG 2:
Bitte beachten Sie, dass LED Licht seine
Intensität sehr schnell wechseln kann.
Schnell wechselnde Lichteekte können
die Wahrnehmung beeinflussen, Be-
schwerden hervorrufen, oder Anfälle bei
Personen mit Neigung zu Epilepsie aus-
lösen.

5. ANSCHLUSS
WICHTIG: Die Spannungsversorgung muss
auf die verwendeten LEDs abgestimmt
sein!
WICHTIG:
Eine ungeeignete Spannungs-
versorgung kann zu Funktionsstörungen,
unerwünschtem Flackern, Zerstörung
der LEDs oder Zerstörung der Elektronik
führen.
Wir raten dringend von der Verwendung
von unstabilisierten Billig-Netzteilen ab!
Wir empfehlen in jedem Fall Spannungs-
versorgungen in Schaltnetzteil-Technologie!
Auch sind spezielle „LED“-Netzteile meist
ungeeignet, da diese bereits Steueue-
rungs-Elektronik für Konstantstrom ent-
halten, die nach-geschaltete Steuerungen
(wie etwa der CHROMOFLEX Pro) nicht
vertragen!
Ein Netzteil kann natürlich auch mehrere
Module gleichzeitig speisen. In diesem Fall
ist auf ausreichende Leistung des Netz-
teils zu achten.
Dieses Modell verfügt über keine Strom-
begrenzung. Es gibt die Versorgungsspan-
nung direkt an die LED Streifen weiter.
Wenn also der LED Streifen 12 Volt be-
nötigt, muss dies auch die Spannung des
vorgeschalteten Netzteils sein.
HINWEIS: In der Praxis sind LED Streifen
mit 10 Volt, 12 Volt und 24 Volt üblich. LED
Streifen können teilweise, je nach Länge,
sehr hohe Ströme benötigen.
So vermeiden Sie Störungen und Brand-
gefahren:
• Decken Sie das Produkt nicht ab. Beein-
trächtigen Sie nicht die Luftzirkulation.
• Hängen und befestigen Sie nichts an
dem Produkt, insbesondere keine De-
koration.
• Lassen Sie Kinder nicht unbeaufsichtigt
mit elektrischen Produkten spielen! Kin-
der können Gefahren im Umgang mit
elektrischer Energie nicht immer richtig
einschätzen.
6. BETRIEB
Betreiben Sie das Produkt nur, wenn es
einwandfrei funktioniert. Im Fehlerfall
schalten Sie das Produkt sofort aus und
betreiben es erst wieder nach Überprü-
fung durch eine Elektrofachkraft.
Dies ist der Fall, wenn:
• sichtbare Beschädigungen auftreten
• das Produkt nicht einwandfrei arbeitet
• es qualmt, raucht, oder bei hörbaren
Knistergeräuschen
• eine Überhitzung zu erkennen ist
Reparaturen des Produktes oder Arbei-
ten an netzspannungsführenden Teilen
dürfen nur Fachkräfte des Elektrohand-
werks vornehmen.
WARNUNG: Hier besteht sonst Lebensge-
fahr durch elektrischen Schlag!

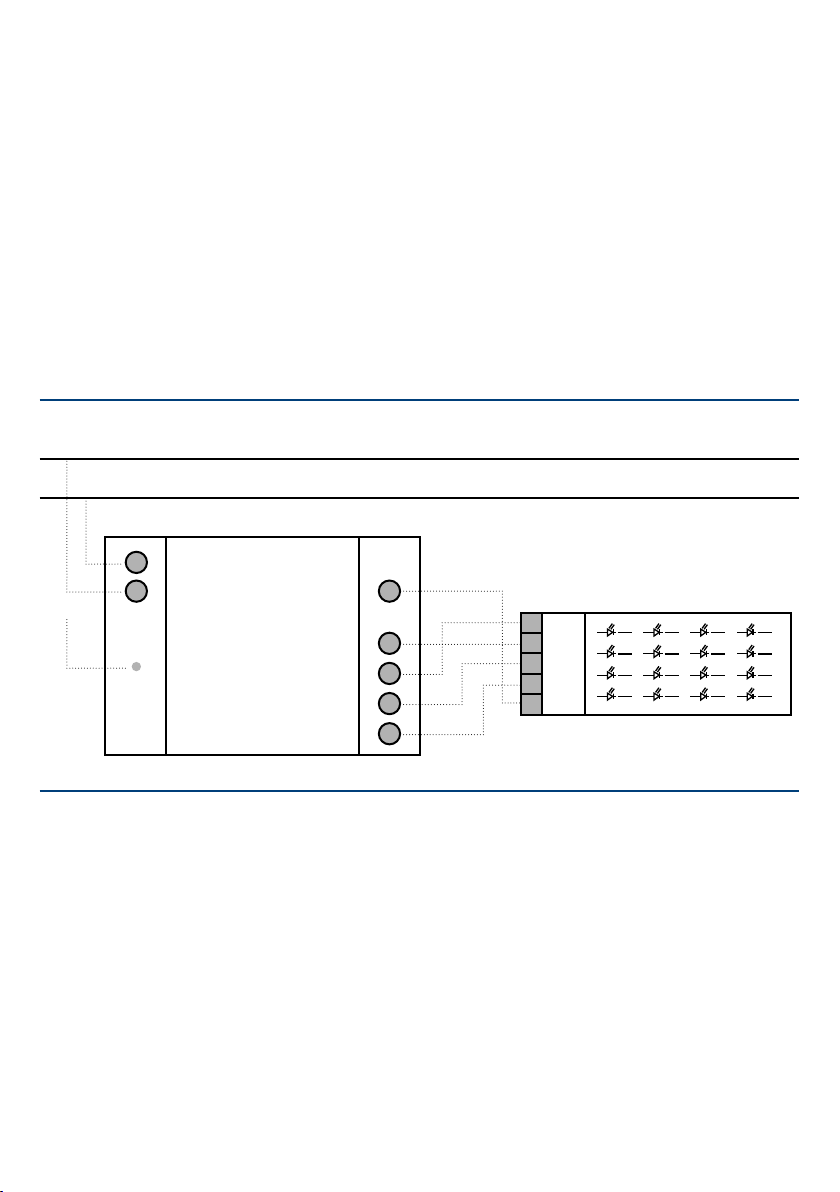

BEISPIEL VERDRAHTUNG 4-KANAL
7. LIEFERUMFANG UND ZUBEHÖR
Jedes CHROMOFLEX Pro FILE Modul wird
mit (dieser) Anleitung geliefert. Sie ist
Bestandteil des Lieferumfangs für das
Gerät und muss dem Endverbraucher
ausgehändigt werden.
Das CHROMOFLEX Pro Glas Touch
RGBW (Art. 66000336,66000337), die
CHROMOFLEX Pro Fernbedienung
(Art. 66000045), der CHROMOFLEX Pro
USB-Dongle (für PC/Art. 66000036)
und der CHROMOFLEX Pro Taster (Art.
66000373) sind optionales Zubehör.
WICHTIG:
Sämtliche Anleitungen zu CHROMOFLEX
sind im Internet unter www.barthelme.de
herunterladbar. Bitte informieren Sie sich
vor Verwendung über Aktualisierungen!
POWER IN
GND
+8… 26 V DC
COM
R
R-
G
G-
B
B-
W
W-
COM+
Antenna
Do not cut!

8. WEITERE TECHNISCHE DATEN
Eigenstromverbrauch (ohne LED):
ca. 10 – 20mA
Umgebungstemperatur:
0°C - max. + 50°C (Betrieb nur in trocke-
nen Innenräumen mit ausreichender Luft-
zirkulation zur Wärmeabfuhr, nicht betau-
end) Funkfrequenz: 868,3MHz (lizenzfrei
in der EU, Schweiz, Norwegen und Island).
Modulations-System:
Die CHROMOFLEX Pro-Module verwenden
die Vektor-Fraktal-Modulation (VFM) zum
Erzeugen der Lichtmischung. Die VFM ist
ein digitales Modulationsverfahren, wel-
ches u.a. Stromversorgungen deutlich
weniger belastet als traditionelle Systeme.
Die Modulationsfrequenz liegt im Bereich
von etwa 120Hz - max. 240Hz.
Zum Patent angemeldet.
KONTAKT
Josef Barthelme GmbH & Co. KG
Oedenberger Str. 149
90491 Nürnberg | Germany
T: [phone]
E: [email protected]
www.barthelme.de
TECHNISCHE ÄNDERUNGEN
VORBEHALTEN.
STAND 06|2016
NOTIZEN

INSTRUCTION
MANUAL
FOR
CHROMOFLEX PRO
FILE
PLEASE READ THIS MANUAL CAREFULLY
AND KEEP IT IN A SAVE PLACE!
2. TECHNICAL DATA CV
Operating voltage: 8 V to 26 V DC
Protection class: III
Measures without antenna (L|B|H):
37|13|8 mm
Output current:
1 channel: max. 3 A|channel
2 channels: max. 1.5 A| channel
3 channels: max. 1 A|channel
4 channels: max. 1 A|channel
3. SAFETY INSTRUCTIONS
The modules might produce some heat.
Care must be taken to provide unrestric-
ted air ventilation.
The unit is equipped with a limited protec-
tion against reverse polarity. Connecting
the power in reverse polarity can destroy
the module, even if connected for a short
time only.
Important: It is guaranteed by design that
the units will never generate any higher
voltage than the supply voltage. The modu-
le is the ideal solution for use in low-volta-
ge areas, like pools, steam baths, SPAs, etc.
Electronics must not be modified. Observe
the ocial regulations for electrical de-
vices (like DIN, VDE, EN), especially when
LEDs are used in wet areas!
This product is not a toy, keep away from
children!
We decline any liability, loss or damage
caused by improperly used modules!
Guarantee is also lost in such cases.
LEDs can get quite hot. We strongly re-
commend ensuring maximum operating
temperature is not exceeded, because this
might reduce the expected life time of the
LEDs significantly.
4. INSTALLATION
The electric wiring/connection must
comply with all current and valid nati-
onal requirements, be constructed by a
certified electrical tradesman, and com-
ply with all the requirements set forth in
this planning manual.
Attention: Disconnect the system and
the device before beginning any work!
WARNING 1:
LED light may have very high intensity
even when dimmed. Some modern LEDs
are classified by the lasers marking ob-
ligation. Particularly in connection with
optics also weak LEDs may be very dan-
gerous. Staring into LEDs may cause irre-
parable damage to the eye‘s retina. Hence:
NEVER STARE INTO THE BEAM. Use diu-
sers to spread the intensity!
WARNING 2:
Please be aware of the fact that LED light
may cause side eects. This light changes
intensity very fast! Changing light may af-
fect the perception and is
4.1 ASSEMBLY SITE
The unit is suitable for assembly in pro-
files, it is important not to shield the an-
tenna, it can aect wireless signal range.
In operation the unit might produce heat.
Care must be taken to provide unrestric-
ted air ventilation.
1. USAGE
CHROMOFLEX Pro series was designed so
that sophisticated illuminations in the field
of decoration and wellness can be attained
even without programming. The unit is
equipped with various colour eects by
default such as: colours, calming colour
changes, even show eects. Some of them
can be edited or set as standard eects by
radio control.
For control and settings either CHRO-
MOFLEX Pro Glas Touch RGBW (item.-
No. 66000336,66000337), CHROMOFLEX
Pro remote control (item.-No. 66000045),
CHROMOFLEX Pro Wallswitch (item no.
66000373) or CHROMOFLEX Pro USB
Item.-No. 66000341 CV – 1-channel
66000342 CV – 2-channel
66000343 CV – 3-channel
66000344 CV – 4-channel
dongle (for PC/ item no. 66000036) are
necessary.
The modules were designed for indoor use
in dry places. The LEDs might also be used
in wet environments or outdoors, if suited
for that purpose. For outdoor use we also
oer optional housings.
IMPORTANT: The modules must be ope-
rated with a power supply that is matched
to the used LEDs! Non-LED loads (especi-
ally inductive loads like motors, coils, etc.)
might damage or destroy the module.
If any of the before mentioned points is not
observed short circuit or electric shock
might occur.
CHROMOFLEX Pro series operates on a
frequency of 868.3 MHz (licence-free in EU,
Switzerland, Norway and Iceland).

5. CONNECTION | CONNECTING THE
LEDS / POWER SUPPLY
IMPORTANT: The module must be opera-
ted with a power supply that is suitable for
the used LEDs!
IMPORTANT: Improper power supplies
may lead to malfunctions and unwan-
ted flickering eects or overheating. We
strongly recommend using high-quality
(stabilized) switching power supplies!
We warn against using non-stabilized po-
wer supplies. We recommend switching
power supplies. Even LED power supplies
are not recommended, because some are
already equipped with control electronics
for constant current, which will destroy the
electronics of CHROMOFLEX Pro.
One power supply can be used for several
units in parallel if the maximum output po-
wer of the supply is observed.
This model does not have any internal cur-
rent regulator. Supply voltage is passed th-
rough and the voltage of the power supply
must match the voltage of the LED stripe.
NOTE: LED stripes of 10 volts, 12 volts and
24 volts are oered on the market. Depen-
ding on the length the LED stripes might
need very high currents.
How to avoid malfunctions or fire risk:
• Do not aect air circulation by covering
the unit.
• Do not attach anything to the unit e.g. de-
coration items etc.
• Do not let your children play unattended
with electrical equipment. Children can-
not always perceive possible dangers
correctly.
6. OPERATION
Please operate this unit only when it is
working properly.
In case of an error, switch o the unit
immediately. Do not operate the unit until
the unit was verified electronically by a
qualified electrician.
A case of error is:
• Visible signs of damage on the unit
• The unit is not operating properly
• fume rising or crackling sounds from
the unit
• Visible signs of overheating
Maintenance and service which requi-
re access to live components inside the
unit must be carried out by an authorized
electrician.
WARNING: risk of electric shock!
EXAMPLE: CONNECTION 4-CHANNEL
7. CONTENTS
Every CHROMOFLEX Pro FILE unit is
shipped with this manual. The instruc-
tions are an integral part of the equip-
ment to which they relate and must be
handed to the user.
CHROMOFLEX Pro Glas Touch RGBW
(66000336, 66000337), CHROMOFLEX
Pro remote control RGB (6600045),
CHROMOFLEX Pro USB dongle (66000036)
und the CHROMOFLEX Pro push button
(66000373) are optional accessories.
IMPORTANT NOTE:
Complete manuals for any CHROMOFLEX
can be downloaded at www.barthelme.de
Please look for updates before installation.
POWER IN
GND
+8… 26 V DC
COM
R
R-
G
G-
B
B-
W
W-
COM+
Antenna
Do not cut!

8. ADDITIONAL TECHNICAL DATA
Current consumption of one unit
(without LED):
About 10 – 20 mA
Ambient temperature:
0°C - max. +50°C (in dry conditions only
with sucient air circulation for heat dis-
sipation, non-condensing) Radio frequen-
cy: 868.3MHz (licence-free in EU, Switzer-
land, Norway and Iceland).
Modulation system:
The CHROMOFLEX Pro modules are based
on a digital system, called „Vector-Fractal-
Modulation“ or „VFM“. This modulation
system was optimised for minimising
load on power supplies and has consider-
able advantages compared to traditional
systems. The modulation frequency is in
the range from 120Hz up to (max.) 240Hz.
Patent pending.
NOTES
CONTACT
Josef Barthelme GmbH & Co. KG
Oedenberger Str. 149
90491 Nuremberg | Germany
T: [phone]
E: [email protected]
www.barthelme.de
SUBJECT TO TECHNICAL
CHANGES.
VERSION 06|2016
