Barthelme Chromoflex Pro Series User manual

GEBRAUCHSANWEISUNG
FÜR CHROMOFLEX PRO BLUETOOTH 4.0
UND DIE DAZUGEHÖRIGE APP
BITTE AUFMERKSAM LESEN UND AUFBEWAHREN!
Art.-Nr.: 66000561 CV – 1-Kanal | 66000562 CV – 2-Kanal
66000563 CV – 3-Kanal | 66000564 CV – 4-Kanal
1. EINFÜHRUNG
Der CHROMOFLEX Pro Bluetooth 4.0 ist eine Weiterentwicklung der CHROMOFLEX Pro Serie.
Die neue Bluetooth 4.0 Version enthält bis zu 4 Kanäle (für moderne RGBW LED Strips -
Art. 50409128) und erhält sämtliche Steuersignale per Bluetooth. Zur Steuerung und Ein-
stellung werden daher iOS oder Android Geräte mit Bluetooth 4.0 benötigt.
Es können mehrere CHROMOFLEX Pro Bluetooth 4.0 Geräte nacheinander mit einem
Smartphone oder Tablet über die intuitiv zu bedienende App gesteuert werden, jedoch im-
mer nur einzeln.
Die Reichweite hängt stark von den räumlichen Gegebenheiten ab, im freien Feld sind bis
zu 50 Meter, im Innenbereich ist normalerweise ein zuverlässiger Betrieb über 10 Meter
problemlos möglich.
2. BESTIMMUNGSGEMÄSSE VERWENDUNG
Das Steuergerät ist für trockene Innenräume konzipiert. Sollten sich die LEDs - sofern da-
für geeignet - im Außen- oder Feuchtbereich befinden, bieten wir hierfür auch optionale
Gehäuse an.
Das Steuergerät darf nur mit einer an die LEDs angepassten Spannungsversorgung betrie-
ben werden. Andere Verbraucher als LEDs (insbesondere induktive Verbraucher, wie etwa
Motoren oder Drosseln) können das Gerät zerstören.
Sollten diese zuvor genannten Punkte nicht eingehalten werden, so kann es zum Kurz-
schluss oder elektrischen Schlag kommen.
Die CHROMOFLEX Pro Bluetooth 4.0 Serie verwendet die Bluetooth Low Energy Technologie.

3. TECHNISCHE DATEN
Betriebsspannung: 8 V DC bis 26 V DC
Schutzklasse: III
Ausgangsstrom 4 Kanal: max. 4 A / Kanal
Ausgangsstrom 3 Kanal: max. 5 A / Kanal
Ausgangsstrom 2 Kanal: max. 5 A / Kanal
Ausgangsstrom 1 Kanal: max. 8 A / Kanal
Maße (L/B/H): 116 / 52 / 22 mm
Eigenstromverbrauch (ohne LED): < 5 mA
Umgebungstemperatur: 0°C ~ +50°C
(Betrieb nur in trockenen Innenräumen mit ausreichender Luftzirkulation zur Wärmeabfuhr, nicht
betauend)
Funkfrequenz: 2,4 GHz
5. MONTAGE
Der elektrische Anschluss darf nur durch eine Elektrofachkraft durchgeführt werden, die mit
den geltenden Richtlinien vertraut ist! Anschlussschema siehe Kapitel 6.1 für CV.
VORSICHT: Schalten Sie die Stromversorgung bzw. die Anschlussleitung spannungsfrei, bevor
Sie jegliche Arbeiten vornehmen!
MONTAGEORT
Das Produkt ist für die Montage am Boden, an der Wand und an der Decke geeignet.
Achten Sie darauf, dass das Produkt auf einen stabilen, ebenen, kippfesten Untergrund mon-
tiert wird. Das Gerät erzeugt beim Betrieb Wärme. Auf ausreichende Luftzirkulation muss ge-
achtet werden.
6. ANSCHLUSS
WICHTIG:
Die Spannungsversorgung muss auf die verwendeten LEDs abgestimmt sein!
WICHTIG:
Eine ungeeignete Spannungsversorgung kann zu Funktionsstörungen, unerwünschtem Fla-
ckern, Überhitzung, Zerstörung der LEDs oder Zerstörung der Elektronik führen.
Wir raten dringend von der Verwendung von unstabilisierten Billig-Netzteilen ab! Wir emp-
fehlen in jedem Fall Spannungsversorgungen in Schaltnetzteil-Technologie! Auch sind
spezielle „LED“-Netzteile meist ungeeignet, da diese bereits Steueuerungs-Elektronik für
Konstantstrom enthalten, die nachgeschaltete Steuerungen (wie etwa den CHROMOFLEX
Pro Bluetooth 4.0) nicht vertragen!
4. SICHERHEITSHINWEISE
Das Gerät erzeugt bei Betrieb Wärme. Auf ausreichende Luftzirkulation muss geachtet werden.
Das Modul verfügt intern über einen Verpolungsschutz (mit begrenzter Leistungsfähigkeit);
trotzdem kann Verpolung (auch kurzzeitig) das Gerät zerstören.
Beim nicht bestimmungsgemäßem Betrieb, Verpolung, bei Umbau des Gerätes, bei Sach-
oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der
Sicherheitshinweise verursacht werden, übernehmen wir keinerlei Haftung und der Garan-
tieanspruch erlischt vollständig.
Sofern sich die LEDs im Feuchtbereich (z.B. Schwimmbäder, Sauna, ...) befinden, ist beson-
ders auf die geltenden Vorschriften bezüglich der Stromversorgung zu achten.
Die Installation des Produktes darf nur durch eine qualifizierte Fachkraft erfolgen, die mit
den geltenden Vorschriften (z.B. DIN, VDE, EN) vertraut ist.
Dieses Produkt ist kein Spielzeug und gehört nicht in Kinderhände. Auch LEDs können sehr
heiß werden! Es ist in jedem Fall ratsam, die vorgegebene Maximaltemperatur der Leucht-
mittel nicht zu überschreiten, da sich dies nachhaltig auf Lebensdauer und Lichtintensität
der LEDs auswirken kann.
WARNUNG 1:
LEDs können eine sehr hohe Lichtintensität entwickeln, selbst im gedimmten Zustand! Spe-
ziell in Verbindung mit Optiken können selbst schwache LEDs sehr gefährlich werden. Der
direkte Blick in LEDs kann irreparable Schäden an der Netzhaut des Auges hervorrufen.
Verwenden Sie Diusoren zur Lichtstreuung.
WARNUNG 2:
Bitte beachten Sie, dass LED Licht seine Intensität sehr schnell wechseln kann. Schnell
wechselnde Lichteekte können die Wahrnehmung beeinflussen, Beschwerden hervorru-
fen, oder Anfälle bei Personen mit Neigung zu Epilepsie auslösen.
ABB.: 1
Abmessungen/Montagelöcher
21,552
88,6
116

Ein Netzteil kann natürlich auch mehrere Module gleichzeitig speisen. In diesem Fall ist auf
ausreichende Leistung des Netzteils zu achten.
Die Module sollten mit mindestens 8 Volt versorgt werden, die maximal zulässige Span-
nung ist 26 Volt (+ 5%) beim CHROMOFLEX Pro Bluetooth 4.0.
Wichtig: Das Netzteil muss über entsprechende Puls-Belastbarkeit verfügen. Unstabilisier-
te oder zu schwache Netzteile können Flackern bei Farbübergängen hervorrufen.

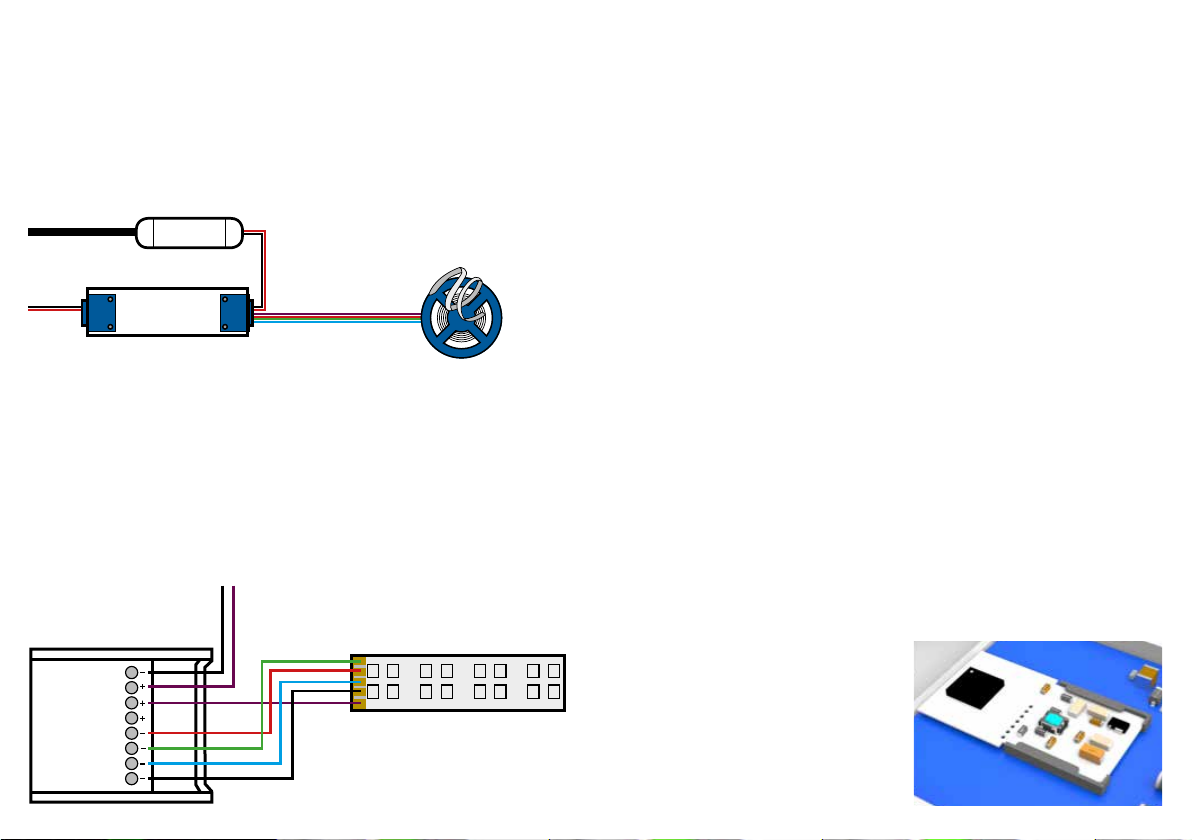

ABB.: 2
ABB.: 3
230 V AC
8Vbis 26 V DC
6.1 CHROMOFLEX PRO BLUETOOTH 4.0
Bei diesem Gerät handelt es sich um ein CV Gerät. „CV“ steht für „Constant Voltage“, also Kon-
stantspannung. Dieses Modell verfügt über keine Strombegrenzung. Es gibt die Versorgungs-
spannung direkt an die LED-Streifen weiter. Wenn also der LED Streifen 12 Volt benötigt, muss
dies auch die Spannung des vorgeschalteten Netzteils sein.
Hinweis: In der Praxis sind LED Streifen mit 10 Volt, 12 Volt und 24 Volt üblich. LED Streifen
können teilweise, je nach Länge, sehr hohe Ströme benötigen.
Das Modell „CHROMOFLEX Pro Bluetooth 4.0“ kann bei dem 4 Kanal System bis zu 4 Ampere
pro Kanal, bei dem 3 Kanal System bis zu 5 Ampere pro Kanal schalten.
W/A
com
B
com
G
in
R
power
4 channel
UIN: 8 - 26 V DC
OUT: max 4 A/Ch
POUT: max 416 W
CHROMOFLEX PRO
BLUETOOTH 4.0
7. BETRIEB
Betreiben Sie das Produkt nur, wenn es einwandfrei funktioniert. Im Fehlerfall schalten Sie das
Produkt sofort aus und betreiben es erst wieder nach Überprüfung durch eine Elektrofachkraft.
Ein Fehlerfall liegt vor, wenn:
• sichtbare Beschädigungen auftreten
• das Produkt nicht einwandfrei arbeitet
• es qualmt, raucht, oder bei hörbaren Knistergeräuschen
• eine Überhitzung zu erkennen ist
Reparaturen des Produktes oder Arbeiten an netzspannungsführenden Teilen dürfen nur Fach-
kräfte des Elektrohandwerks vornehmen.
WARNUNG: HIER BESTEHT LEBENSGEFAHR DURCH ELEKTRISCHEN SCHLAG!
So vermeiden Sie Störungen und Brandgefahren:
• Decken Sie das Produkt nicht ab. Beeinträchtigen Sie nicht die Luftzirkulation.
• Hängen und befestigen Sie nichts an dem Produkt, insbesondere keine Dekoration.
Lassen Sie Kinder nicht unbeaufsichtigt mit elektrischen Produkten spielen! Kinder können Ge-
fahren im Umgang mit elektrischer Energie nicht immer richtig einschätzen.
7.1 ERST-INBETRIEBNAHME
Schließen Sie laut den Zeichnungen Abb. 2 und 3 die Geräte an das Netzteil, sowie die LEDs an.
Stellen Sie sicher, dass entsprechende LED-Streifen am CHROMOFLEX Pro Bluetooth 4.0 ange-
schlossen sind und das richtige Netzteil gewählt wurde.
7.2 VERNETZUNG UND STEUERUNG
Das für die Datenübertragung verwendete Bluetooth Signal (2,4 GHz) wird auch von anderen Ge rä-
ten (Funksteckdosen, Fernbedienungen, ...) verwendet, ein störungsfreier Betrieb aller Geräte ist
aber trotzdem gewährleistet (die geltenden Vorschriften regeln dies exakt).
Die Steuerung erfolgt mit Hilfe einer App, die im Google Play Store oder Apple App Store erhältlich
ist. Es kann immer nur ein Gerät gesteuert werden. Eine Vernetzung zwischen den Geräten ist
nicht möglich.
Das Standard Pin für die Verbindung lautet: 123456
7.3 RÜCKSETZEN DER PIN
Zum Rücksetzen der Pin muss das Gehäuse geönet werden. Danach kann der Pin durch drücken
des blauen Buttons zurückgesetzt werden. Nach dem betätigen des Buttons wird das Gerät auf
die Werkseinstellung zurückgesetzt.

8. LIEFERUMFANG UND ZUBEHÖR
Jedes CHROMOFLEX Pro Bluetooth 4.0 Modul wird mit (dieser) Anleitung geliefert. Sie ist Bestand-
teil des Lieferumfangs für das Gerät und muss dem Endverbraucher ausgehändigt werden.
WICHTIG: Sämtliche Anleitungen zu CHROMOFLEX sind im Internet unter www.barthelme.de
herunterladbar. Bitte informieren Sie sich vor Verwendung über Aktualisierungen!
SOFTWARE | APP
Mit dieser App ist es möglich, einen CHROMOFLEX Pro Bluetooth 4.0 zu bedienen. Die
CHROMOFLEX App benötigt zur Kommunikation mit dem CHROMOFLEX Pro Bluetooth 4.0 die
Bluetooth Schnittstelle in ihrem Smartphone oder Tablet.
Bitte laden Sie sich als Erstes die App herunter und installieren Sie diese auf Ihrem Gerät.
VERWENDUNG
Diese App benötigt eine Bluetooth 4.0 Verbin-
dung um mit den verwendeten Geräten kommu-
nizieren zu können. Stellen Sie sicher, dass die
Bluetooth-Option an Ihrem Gerät aktiviert ist.
Sie können direkt aus der Bluetooth 4.0 App in
die Einstellungen Ihrer Smartphones wechseln.
Nach dem Starten der App önet sich das
SCAN-Menü, in welchem mit dem Feld „SCAN“
nach CHROMOFLEX Pro Bluetooth 4.0 Geräten
gesucht werden kann.
Über die Schaltfläche „VERBINDEN“ können
Sie sich mit einer gewünschten Steuerung
verbinden.
Über das drop down Feld „▼“ gelangen Sie zu
den Schaltflächen „Einstellungen“ (des jewei-
ligen Geräts), „FAV+“ und „Gerät ignorieren“
Mit „FAV+“ lässt sich das Gerät als Favorit
markieren. Um die Markierung wieder aufzu-
heben muss über „▼“ die Schaltfläche „FAV-“
ausgewählt werden.
Über „Gerät ignorieren“ können Geräte wie-
der aus der Liste gelöscht werden.
Nach Betätigung der „VERBINDEN“ Fläche ist
bei der ersten Verbindung eine Passwortein-
gabe notwendig. Das Standard-Passwort im
Auslieferungszustand lautet: 123456
Dieses Passwort kann über die Geräteeinstel-
lungen in jedem Gerät geändert werden.
Nach Eingabe der Pin für das Bluetooth Pai-
ring wird sofort eine Verbindung zu dem Gerät
hergestellt. Evtl. kann es möglich sein, dass
das Pairing direkt im Einstellungsmenü des
Bediengerätes gemacht werden muss.
FINDEN SIE DIE FÜR IHR GERÄT PASSENDE APP UNTER FOLGENDEN LINKS
Bluetooth 4.0 SCAN
Bluetooth 4.0 SCAN
Bluetooth 4.0
VERBINDEN
▼
Bluemity
AA:BB:CC:DD:11:01
4CH RSSI -85dBm
Aktivieren Sie Bluetooth
damit „Bluetooth 4.0“ die
Verbindung zum Zubehör
herstellen kann
Einstellungen Abbrechen
Verbindungsanforderung
(Bluetooth)
„Bluemity“ möchte sich mit Ihrem
iPhone koppeln. Geben Sie den auf
„Bluemity“ gezeigten Code ein
1
4
GHI
7
PQRS
2
ABC
5
JKL
8
TUV
0
3
DEF
6
MNO
9
WXYZ
Abbrechen Koppeln
Einstellungen
FAV+
Gerät ignorieren

Die beiden unteren Tasten „Gesp.:“ und „Ak-
tuell:“ ermöglichen zum einen das Aus- und
Einschalten des Geräts, zum anderen kann
hier ein Lichtwert gespeichert und bei Bedarf
wieder aufgerufen werden.
Durch gedrückt halten der „Gesp.:“-Taste wird
der aktuell eingestellte Farbwert gespeichert.
Jetzt können die Farbeinstellungen beliebig
verändert werden und bei jeder weiteren Betä-
tigung der „Gesp.:“-Taste wird der hinterlegte
Wert wieder aufgerufen.
Zudem wird die gespeicherte Farbe als Start-
farbe definiert. Wenn die Primär-Spannung
vom Gerät genommen und wieder angeschlos-
sen wird, startet das Gerät mit der Startfarbe.

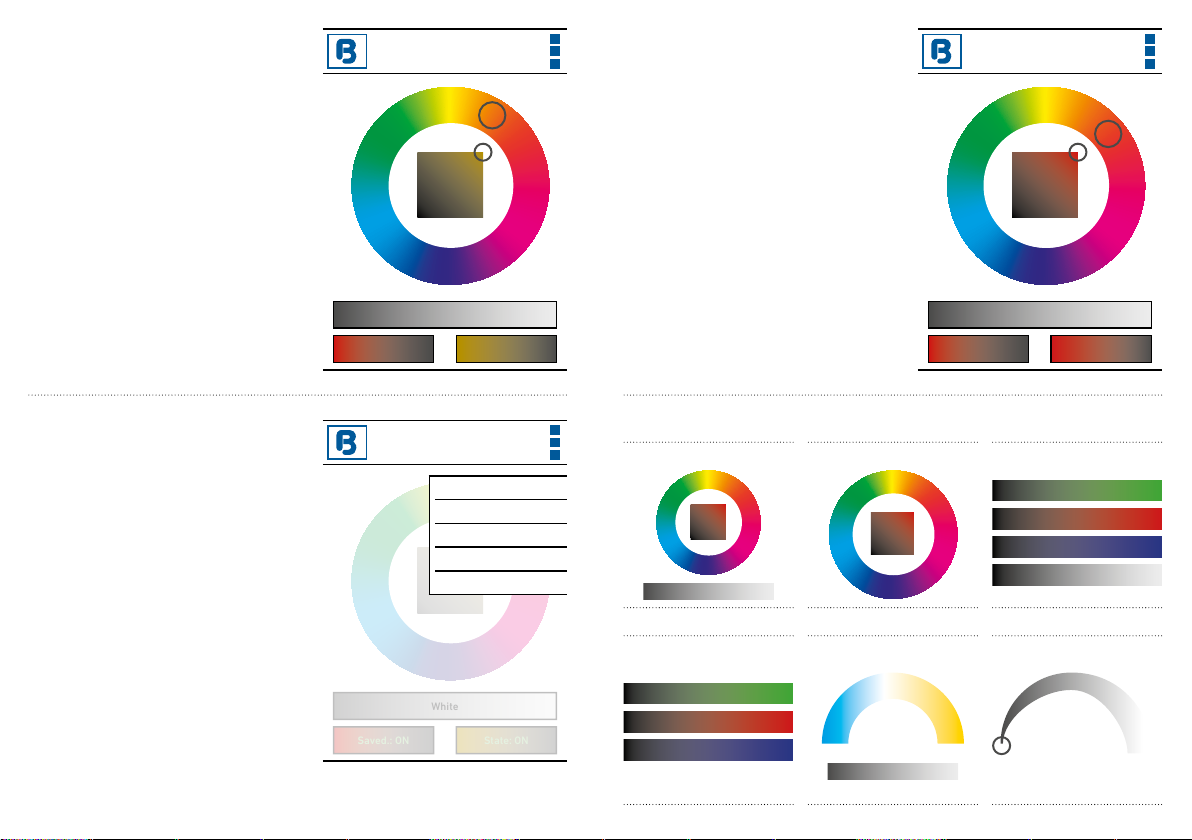

ANSICHT DER VERSCHIEDENEN LAYOUTS:
RGBW (HSVW)
RGB
RGBW
CONTROLLED WHITE
RGB (HSV)
1-KANAL
Auf dieser Oberfläche lässt sich die Farbe der
angeschlossenen LEDs einstellen, sowie der
der Weißanteil bei RGBW Bändern und Spots.
Über die drei Punkte im oberen rechten Eck
lassen sich weitere Einstellungsmöglichkei-
ten aufrufen.
Mit der Schaltfläche „Trennen“ lösen Sie die
Verbindung zur aktuell ausgewählten CHRO-
MOFLEX Pro Bluetooth 4.0.
Über „App Einstellungen“ lassen sich die Ein-
stellungen der auf dem Smartphone installier-
ten App verändern.
„Geräte Einstellungen“ gibt Ihnen die Möglich-
keit, die hinterlegten Attribute des Gerätes zu
ändern, welches mit Ihrem Smartphone ver-
bunden ist.
Die Schaltfläche „Design ändern“ ermöglicht
es, von der Ring-Slider Ansicht („HSVW“) in die
Vertikal-Slider Ansicht („RGBW“) zu wechseln.
Zudem können über „Programme“ alle hinter-
legten Farbverläufe gestartet werden.
Im Punkt „Über“ wird die aktuelle Version der
App gezeigt.
Bluetooth 4.0 Bluetooth 4.0
Bluetooth 4.0
Weiß Weiß
Weiß
Gesp.: AN Gesp.: AN
Gesp.: AN
Aktuell: AN Aktuell: AN
Aktuell: AN
Trennen
Über
Geräte Einstellungen
App Einstellungen
Design ändern

FARBPROGRAMME
0: Stop
Der aktuelle Farbverlauf wird pausiert.
1: Normaler Farbwechsel
Stetiger Farbwechsel durch alle Farben und
deren Mischungen (rot, grün, blau) bei einer
Übergangszeit von Farbe zu Farbe von 15 Se-
kunden.
2: Mittlerer Farbwechsel
Stetiger Farbwechsel durch alle Farben und
deren Mischungen (rot, grün, blau) bei einer
Übergangszeit von Farbe zu Farbe von 60 Se-
kunden.
3: Langsamer Farbwechsel
Stetiger Farbwechsel durch alle Farben und
deren Mischungen (rot, grün, blau) bei einer
Übergangszeit von Farbe zu Farbe von 220
Sekunden.
4: Blob
Aufblendende Basisfarben.
5: LSD
Wechselnde Basisfarben
6: Feuer
Simuliert Feuer-flackern
7: Blitze
Simuliert Gewitter-Blitze
8: Burst
Schnell aufblendende Basisfarben
9: Farbrotation
Rotierender Farbwechsel mit Weiß mit einer
Übergangszeit von 5 Sekunden.
10: Energie
Die Intensität jeder Farbe steigt innerhalb von
5 Sek. auf 100%; danach bleibt die Farbe für
ca. 116 Sek. stehen und fällt dann wieder in-
nerhalb von 5 Sek. auf 0%. Nach weiteren 3
Sek. startet die nächste Farbe mit dem Durch-
lauf.
APP EINSTELLUNGEN
Splash aktivieren:
Aktiviert od. deaktiviert den Bluetooth 4.0
Startbildschirm.
Thema:
Wählen Sie zwischen den Farb-Themen „Hell”,
„Dunkel” oder „Schwarz”.
Sprache:
Wählen Sie zwischen den Sprachen „Eng-
lisch”, „Deutsch” oder „Polnisch”.
Wartezeit:
Die Wartezeit definiert wie lange der Scan-Vor-
gang wartet bis dieser wieder stopt.
RSSI aktualisieren:
Ständige RSSI Aktualisierung ein- oder aus-
schalten.
Zurück:
Mit der Schaltfläche „” wird das Einstel-
lungs-Fenster geschlossen.
GERÄTE EINSTELLUNGEN
Geräte Name:
Hier kann der Name der Steuerung festgelegt
werden. Dieser wird auch in der Geräteliste
auf dem Scan-Bildschirm verwendet.
Geräte PIN:
In diesem Feld lässt sich der PIN der Steue-
rung ändern. Der PIN jedes Geräts wird über
die Taste im Gehäuse jeder Steuerung zurück-
gesetzt.
Geräte Typ:
In diesem Feld wird die Anzahl der Kanäle
angezeigt.
Software Version:
Hier wird die aktuelle Software Version ange-
zeigt.
Bluetooth 4.0
Bluetooth 4.0
0: Stop
1: Normaler Farbwechsel
2: Mittlerer Farbwechsel
3: Langsamer Farbwechsel
4: Blob
5: LSD
6: Feuer
7: Blitze
8: Burst
9: Farbrotation
Programme
Geräte Name: Bluemity
Geräte PIN: 123457
Geräte Typ: 4CH
Software Version: 1.0.11
Bluetooth 4.0
Splash aktiviert
Thema Schwarz
Sprache Deutsch
Wartezeit 180 sek
RSSI aktualisieren

STAND 10|2017
JOSEF BARTHELME GMBH & CO. KG
Oedenberger Straße 149
90491 Nürnberg | Germany
T [phone]
F [phone]
E [email protected]
BARTHELME.DE
V1.4|1701|MFR|DE

INSTRUCTION MANUAL
FOR CHROMOFLEX PRO BLUETOOTH 4.0
AND THE ASSOCIATED APP
PLEASE READ THIS MANUAL CAREFULLY AND
KEEP IT IN A SAFE PLACE!
Item No: 66000561 CV – 1-channel | 66000562 CV – 2-channel
66000563 CV – 3-channel | 66000564 CV – 4-channel
1. INTRODUCTION
CHROMOFLEX Pro Bluetooth 4.0 is an advancement of CHROMOFLEX Pro Series. The
Bluetooth 4.0 version consists of up to 4-channels (for modern RGBW LED strips - Item-no.
50409128) and receives all control signals via Bluetooth. Therefore iOS devices with Blue-
tooth are required for controlling.
Several CHROMOFLEX Pro Bluetooth 4.0 devices can be controlled successively with an
Smartphone or Tablet via the intuitive app, but only individually.
Operating range depends on the environment. Operation of up to 50 metres should be pos-
sible outdoors. Indoors an operating range of 10 metres should be unproblematic.
2. USAGE
The modules were designed for indoor use in dry places. The LEDs might also be used in
wet environments or outdoors, if suited for that purpose. For outdoor use we also oer
optional housings.
Important: The modules must be operated with a power supply that is matched to the used
LEDs! Non-LED loads (especially inductive loads like motors, coils, etc.) might damage or
destroy the module.
If any of the before mentioned points is not observed short circuit or electric shock might
occur.
CHROMOFLEX Pro Bluetooth 4.0 series is using Bluetooth technology.

3. TECHNICAL DATA
Operating voltage: 8 V DC to 26 V DC
Protection class: III
Output current 4 channels: max. 4 A / channel
Output current 3 channels: max. 5 A / channel
Output current 2 channels: max. 5 A / channel
Output current 1 channels: max. 8 A / channel
Dimensions (L/W/H): 116 / 52 / 22 mm
Current consumption of one unit (without LED): about < 5 mA
Ambient temperature: 0°C ~ +50°C
(in dry conditions only with sucient air circulation for heat dissipation, non-condensing)
Radio frequency: 2.4 GHz
Manufacturer: Josef Barthelme GmbH & Co. KG
5. MONTAGE
The electric wiring/connection must comply with all current and valid national requirements,
be constructed by a certified electrical tradesman, and, comply with all the requirements set
forth in this planning manual. Connection scheme see chapter 6.1.
ATTENTION: Disconnect the system and the device before doing any work!
ASSEMBLY SITE
The unit is suitable for floor-,wall- and ceiling assembly.
Make sure that the unit is mounted on a stable, plain, non-tilting base. In operation the unit
might produce heat. Care must be taken to provide unrestricted air ventilation.
6. CONNECTION
IMPORTANT:
The module must be operated with a power supply that is suitable for the used LEDs!
IMPORTANT:
Improper power supplies may lead to malfunctions, unwanted flickering eects, overheating,
destruction of LEDs or destruction of electronics.
We strongly recommend using high-quality (stabilized) switching power supplies!
We warn against using non-stabilized power supplies. We recommend switching pow-
er supplies. Even LED power supplies are not recommended, because some are already
equipped with control electronics for constant current, which will destroy the electronics of
CHROMOFLEX Pro Bluetooth 4.0.
4. SAFETY INSTRUCTIONS
The modules might produce some heat. Care must be taken to provide unrestricted air
ventilation.
The unit is equipped with a limited protection against reverse polarity. Connecting the
power in reverse polarity can destroy the module, even if connected for a short time only.
Important: It is guaranteed by design that the units will never generate any higher voltage
than the supply voltage. The module is the ideal solution for use in low-voltage areas, like
pools, steam baths, SPAs, etc.
Electronics must not be modified. Observe the ocial regulations for electrical devices
(like DIN, VDE, EN), especially when LEDs are used in wet areas!
This product is not a toy, keep away from children!
We decline any liability, loss or damage caused by improperly used modules! Guarantee
is also lost in such cases.
LEDs can get quite hot. We strongly recommend ensuring maximum operating temperature
is not exceeded, because this might reduce the expected life time of the LEDs significantly.
WARNING 1:
LED light may have very high intensity even when dimmed. Some modern LEDs are classified
by the lasers marking obligation. Particularly in connection with optics also weak LEDs may be
very dangerous. Staring into LEDs may cause irreparable damage to the eye‘s retina. Hence:
NEVER STARE INTO THE BEAM. Use diusers to spread the intensity!
WARNING 2:
Please be aware of the fact that LED light may cause side eects. This light changes intensity
very fast! Changing light may aect the perception and is also known to trigger epileptic seizu-
res in persons who are photosensitive.
FIG.: 1
Dimensions/Mounting holes
21.552
88.6
116

One power supply can be used for several units in parallel if the maximum output power of
the supply is observed.
The minimum voltage for correct operation is 8 volts; maximum voltage is 26 volts (+ 5%)
for CHROMOFLEX Pro Bluetooth 4.0.
Important: The power supply should have an equivalent pulse load. Improper power sup-
plies may lead to malfunctions and unwanted flickering eects in the colour changes.
FIG.: 2
FIG.: 3
230 V AC
8Vto 26 V DC
6.1 CHROMOFLEX PRO BLUETOOTH 4.0
This model does not have any internal current regulator. Supply voltage is passed through and
the voltage of the power supply must match the voltage of the LED strip.
Note:
LED strips of 10 volts, 12 volts and 24 volts are oered on the market. Depending on the cable
length used LEDs might need very high currents.
„CHROMOFLEX Pro Bluetooth 4.0“ 4-channel version is able to control up to 3 amperes per
channel. The 3-channel version is able to control up to 4 amperes per channel.
W/A
com
B
com
G
in
R
power
4 channel
UIN: 8 - 26 V DC
OUT: max 4 A/Ch
POUT: max 416 W
CHROMOFLEX PRO
BLUETOOTH 4.0
7. OPERATION
Please operate this unit only when it is working properly. In case of an error, switch o the unit
immediately. Do not operate the unit until it was verified electronically by a qualified electrician.
A case of error is:
• visible signs of damage on the unit
• the unit is not operating properly
• fume rising or crackling sounds from the unit
• visible signs of overheating
Maintenance and service which require access to live components inside the unit must be carried
out by an authorized electrician.
WARNING: RISK OF ELECTRIC SHOCK!
How to avoid malfunctions or fire risk:
• Do not aect air circulation by covering the unit.
• Do not attach anything to the unit e.g. decoration items etc.
• Do not let your children play unattended with electrical equipment. Children cannot always
perceive possible dangers correctly.
7.1 START-UP
Connect LEDs and power supply as shown in fig. 2 and 3. Make sure that LED strips are connected
to CHROMOFLEX Pro Bluetooth 4.0 and the correct power supply was chosen.
7.2 NETWORKING
The CHROMOFLEX Pro Bluetooth 4.0 is working on a radio frequency of 2.4 GHz. This frequency
is often used for other radio controls and wireless sensors. Very strict regulations ensure that
operation free from interference is possible.
The control is carried out using an app, which is available in Google Play Store or Apple App Store.
Only one device can be controlled at a time. Networking between the devices is not possible.
The default pin for the connection is: 123456
7.3 PIN RESETTING
For resetting the pin you have to open the device. After that you can reset the pin with blue button.
Simply press it and whole device will have all settings restored to defaults.

8. CONTENTS
Every CHROMOFLEX Pro Bluetooth 4.0 unit is shipped with this manual. The instructions are an
integral part of the equipment to which they relate and must be handed to the user.
IMPORTANT NOTE: Complete manuals for any CHROMOFLEX can be downloaded at
www.barthelme.de. Please look for updates before installation.
SOFTWARE | APP
With this app it is possible to control a CHROMOFLEX Pro Bluetooth 4.0. The CHROMOFLEX
App needs the Bluetooth 4.0 interface in your smartphone to communicate with the
CHROMOFLEX Pro Bluetooth 4.0.
First please download the app and install it on your device.
INSTRUCTION
This App needs an activated Bluetooth 4.0, to
communicate with the CHROMOFLEX Pro 4.0
devices.
Make sure the Bluetooth option is enabled on
your device.
It is possible to switch directly to your smartpho-
ne settings from the Bluetooth 4.0 app.
After launching the app, the SCAN menu opens,
here you can search for CHROMOFLEX Pro Blue-
tooth 4.0 devices using the „SCAN“ field.
The „CONNECT“ button allows you to connect
to a desired control.
Use the drop-down „▼“ to go to „Settings“ (of
the respective device), „FAV +“ and „Ignore
Device“
The device can be marked as favorite via „FAV
+“. To deselect the mark, press the „▼“ button
to select the „FAV-“ button.
Use „Ignore Device“ to delete devices from
the list.
After pressing „CONNECT“, a password input
is required during the first connection.
The default password in the delivery state is:
123546
This password can be changed via the device
settings in each device.
After inputting the Bluetooth pairing password,
the smartphone is immediately connected to
the device. It may be possible that the pairing
must be made directly in the setting menu of
the operator panel.
PLEASE FIND THE APP THAT FITS YOUR DEVICE AT THE FOLLOWING LINKS
Bluetooth 4.0 SCAN
Bluetooth 4.0 SCAN
Bluetooth 4.0
CONNECT
▼
Bluemity
AA:BB:CC:DD:11:01
4CH RSSI -85dBm
Turn On Bluetooth to Allow
„Bluetooth 4.0“ to Connect to
Accessories
Settings Cancel
Connection requirements
(Bluetooth)
„Bluemity“ wants to pair
with your iPhone. Enter the code
shown by „Bluemity“
1
4
GHI
7
PQRS
2
ABC
5
JKL
8
TUV
0
3
DEF
6
MNO
9
WXYZ
Cancel Connect
Settings
FAV+
Ignore Device

The two lower buttons „Saved:“ and „State:“
can be used to switch o and on the device,
additionally a light value can be stored here
and recalled as required.
Press and hold the „Saved:“ button to save the
currently set color value. Now the color set-
tings can be changed as desired, and the sto-
red value is called up again when the „Saved:“
button is pressed again.
In addition, the stored color is defined as the
start color. When the primary voltage is taken
from the device and reconnected, the device
starts with the start color.
DIFFERENT LAYOUTS:
RGBW (HSVW)
RGB
RGBW
CONTROLLED WHITE
RGB (HSV)
1-CHANNEL
On this surface you can adjust the color of the
connected LEDs, as well as the white portion
of RGBW tapes and spots.
The three points in the upper right corner can
be used to call up additional settings.
Click the „Disconnect“ button to disconnect
the currently selected CHROMOFLEX Pro Blue-
tooth 4.0.
Use „App Settings“ to change the settings of
the app installed on your smartphone.
„Device settings“ allows you to change the sto-
red attributes of the device connected to your
smartphone.
The “Switch layout” button allows you to
switch from the Ring Slider view („HSVW“) to
the Vertical Slider view („RGBW“). In addition,
all stored automatic color programs can be
started via „Automatic Programs“.
The „About“ section shows the current version
of the app.
Bluetooth 4.0 Bluetooth 4.0
Bluetooth 4.0
White White
White
Saved.: ON Saved.: ON
Saved.: ON
State: ON State: ON
State: ON
Disconnect
About
Device Settings
App Settings
Switch layout

AUTOMATIC PROGRAMS:
0: Stop
Der aktuelle Farbverlauf wird pausiert.
1: Normal color change
Constant color change through all colors and
their mixtures (red, green, blue) with a transiti-
on time of color to color of 15 seconds.
2: Medium color change
Constant color change through all colors and
their mixtures (red, green, blue) with a transiti-
on time of color to color of 60 seconds.
3: Slow color change
Constant color change through all colors and
their mixtures (red, green, blue) with a transiti-
on time of color to color of 220 seconds.
4: Blob
Fading base colors
5: LSD
Changing base colors.
6: Fire
Simulated fire-flicker
7: Flashes
Simulated thunderstorm flashes
8: Burst
Fast fading base colors
9: Color rotation
Rotating color change inclusive white with a
transition time of 5 seconds.
10: Energizing
The intensity of each color increases to 100%
within 5 sec.; then the color remains for about
116 seconds and then falls back to 0% within
5 seconds. After a further 3 seconds, the next
color starts.
APP SETTINGS
Splash Enabled
Activated or. Disables the Bluetooth 4.0 star-
tup screen.
Theme
Choose between the color themes „Light“,
„Dark“ or „Black“.
Language
Choose between the languages „English“,
„German“ or „Polish“.
Discovery Time
The waiting time defines how long the scan-
ning process waits until it stops.
Refresh RSSI
Switch permanent RSSI update on or o.
Back
The „” button closes the setting window.
DEVICE SETTINGS
Device name:
The name of the control can be defined here.
This is also used in the device list on the scan
screen.
Device PIN:
The PIN of the control can be changed in this
field. The PIN of each device can be reset via
the button in the housing of each control unit.
Device type:
This field displays the number of channels.
Software version:
The current software version is displayed here.
Bluetooth 4.0 Bluetooth 4.0
Bluetooth 4.0
0: Stop
1: Normal color change
2: Medium color change
3: Slow color change
4: Blob
5: LSD
6: Fire
7: Flashes
8: Burs
9: Color rotation
Programms Splash Enabled
Device Name: Bluemity
Theme Black
Device PIN: 123457
Language English
Device Typ: 4CH
Discovery Time 180 sec
Software Version: 1.0.11
Refresh RSSI

VERSION 10|2017
JOSEF BARTHELME GMBH & CO. KG
Oedenberger Straße 149
90491 Nürnberg | Germany
T [phone]
F [phone]
E [email protected]
BARTHELME.DE
V1.4|1701|MFR|EN
