Barthelme AQUALUC C:URVE WIDE User guide

AQUALUC C:URVE WIDE –
MONTAGE- UND GEBRAUCHSANWEISUNG.
MADE IN
GERMANY.
Vielen Dank, dass Sie sich für dieses qualitativ hochwertige Produkt aus dem Hause Barthelme ent-
schieden haben!
1. ALLGEMEINE INFORMATIONEN ZUR BESTIMMUNGSGEMÄSSEN VERWENDUNG
Bitte diese Anleitung vor der Montage/Inbetriebnahme der LED-Lichtlinie aufmerksam lesen und aufbe-
wahren! Sollten Sie diese LED-Lichtlinie an Dritte weitergeben,so geben Sie bitte auch diese Anleitung mit.
Bei diesem Produkt handelt es sich um eine hochwertige flexible LED-Lichtlinie mit Schutzklasse IP67. Sie ist
u.a. gegen Kraftsto, Säure, Lösungsmittel, Salz, Feuchtigkeit und Abrieb resistent. Der hohe Kupferanteil in
den Leiterbahnen, die Stromkonstanter und die wärmeleitende Ummantelung sorgen für eine hohe Qualität
und für eine lange Lebensdauer.
Das AQUALUC C:URVE WIDE dient nur zu Beleuchtungszwecken und darf nicht anders, als in dieser Anlei-
tung beschrieben, verändert oder modifiziert werden. Bei Nichtbeachtung dieser Anleitung kann die korrek-
te Funktion eingeschränkt oder das Produkt beschädigt werden. In diesem Falle übernehmen wir keinerlei
Haftung.
ACHTUNG
Der minimale Biegeradius des AQUALUC C:URVE WIDE beträgt 20 cm.
Dieser Radius darf nicht unterschritten oder die LED-Lichtlinie geknickt werden, da das
AQUALUC C:URVE WIDE sonst beschädigt werden könnte!
Beachten Sie die Biegerichtung der LED-Lichtlinie (siehe Abbildung 2).
Bei Nichtbeachtung erlischt die Gewährleistung.

2. SICHERHEITSHINWEISE
Die Sicherheitshinweise und auch alle anderen Informationen dieser Bedienungsanleitung sind unbedingt
zu befolgen.
Dieses Symbol wird in dieser Bedienungsanleitung verwendet, wenn Gefahr durch einen elek-
trischen Schlag besteht.
Dieses Symbol weist auf allgemeine Gefahren hin bzw. auf wichtige Informationen, die unbe-
dingt zu beachten sind.
Das Pfeil-Symbol wird verwendet, wenn besondere Informationen oder Tipps gegeben wer-
den.
EXPLOSIONSGEFAHR
IN RÄUMEN BZW. UMGEBUNGSBEDINGUNGEN IN DENEN EXPLOSIVE ODER
BRENNBARE GASE, DÄMPFE ODER STÄUBE VORHANDEN SIND, DARF DAS
GERÄT NICHT BETRIEBEN WERDEN. ES BESTEHT EXPLOSIONS- UND BRAND-
GEFAHR.
» Nicht in explosions- oder brandgefährdeten Bereichen montieren und betreiben.
WARNUNG
ELEKTRISCHE SPANNUNG!
UNSACHGEMÄSSE UND LAIENHAFTE VORGEHENSWEISE BEIM ANSCHLIESSEN
DER LED-LICHTLINIE IST LEBENSGEFÄHRLICH.
» Die Installation der LED-Lichtlinie darf nur durch eine qualifizierte Elektrofachkraft erfolgen.
Anschlüsse spannungsfrei schalten und gegen Wiedereinschalten sichern!
» Vergewissern sie sich, dass sich keine elektrischen Leitungen hinter geplanten Bohrstellen
befinden.
» Die gesamte LED-Lichtlinie darf nicht umgebaut, zerlegt oder verändert werden.
» Wenn die LED-Lichtlinie beschädigt ist oder nicht richtig arbeitet, so darf sie nicht mehr be-
trieben werden, schalten Sie die Netzspannung ab. Lassen Sie die LED-Lichtlinie anschlie-
ßend von einem Fachmann prüfen.
GEFAHR
VERLETZUNGSGEFAHR, GEFAHR VOR ERBLINDEN
DIE LED-LICHTLINIE STRAHLT SEHR HELL. DER BLICK IN DIE LICHTQUELLE
KANN DIE AUGEN SCHÄDIGEN.
» Blicken Sie niemals direkt oder mit optischen Instrumenten in das Licht der LED-Lichtlinie.

Beachten Sie in gewerblichen Einrichtungen die Unfallverhütungsvorschriften des Verban-
des der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel.
» Der Betrieb der LED-Lichtlinie ist nur an einem geeigneten Steuergerät/Netzteil zulässig.
» Beachten Sie für die zulässige Spannung das Kapitel „5.Technische Daten“.
HAFTUNGSAUSSCHLUSS
Bei Schäden am Produkt, die durch Nichtbeachten dieser Bedienungsanleitung verursacht wer-
den, erlischt der Garantieanspruch und die Gewährleistung. Wir haften nicht für Folgeschäden,
die sich daraus ergeben.
Gleiches gilt bei Sach- und Personenschäden, die durch unsachgemäße Handhabung oder
Nichtbeachten der Sicherheitshinweise verursacht werden.
5. TECHNISCHE DATEN [AUSZUG]
3. LIEFERUNG/LIEFERUMFANG
Bitte überprüfen Sie nach Erhalt die Unversehrtheit der Ware. Der Lieferumfang umfasst eine Rolle
AQUALUC C:URVE WIDE inklusive Anschlusskabel auf einer Spule und eine Bedienungsanleitung.
AQUALUC C:URVE WIDE
24 V DC Betriebsspannung
Outdoor IP67 Schutzklasse
68,9 W Typ. Leistung
2800 K, 3200 K, 4200 K, 6500 K Farbtemperaturen
12 mm LED-Abstand
17,5 x 17,5 mm Abmessung B x H
Detaillierte technische Informationen erhalten Sie im entsprechenden Datenblatt auf www.barthelme.de
Hinweis: Das AQUALUC C:URVE WIDE darf nicht gekapselt verbaut werden (z.B. Voute, Styropor-/ Holz-Nut, o.ä.), sonst könnte das Produkt durch einen
möglichen Wärmestau beschädigt werden. In diesem Fall können keine Gewährleistungsansprüche geltend gemacht werden.
4. ANWENDUNGSGEBIETE
Beispiele für Einsatzmöglichkeiten des AQUALUC C:URVE WIDE:
• Akzentbeleuchtungen
• Architekturbeleuchtungen
• Maritimen Anwendungen
• Treppenbeleuchtungen
• Messebeleuchtungen
• Beleuchtungen in Außen-, Wellness-, Spa- und Poolbereichen
• Backlight für Buchstabenbeleuchtungen
• Barbeleuchtungen u.v.m
.

6. MONTAGE UND INBETRIEBNAHME
6.1 MONTAGE- UND VERARBEITUNGSHINWEISE
• Die Verarbeitungstemperatur des AQUALUC C:URVE WIDE liegt zwischen 15 °C und 35 °C. Nied-
rigere Temperaturen haben einen negativen Einfluss auf die Flexibilität und können zu Beschä-
digungen des Bandes führen. War das AQUALUC C:URVE WIDE vorher niedrigeren oder höheren
Umgebungstemperaturen ausgesetzt, muss es langsam auf die Verarbeitungstemperatur gebracht
werden.
• Zu beachten ist, dass sich bei Temperaturänderungen am Einbauort das AQUALUC
C:URVE WIDE geringfügig ausdehnt bzw. zusammenzieht. Dies stellt keinen Produkt-
mangel dar, sondern ist ein normaler physikalischer Vorgang. Konkret bedeutet dies,
dass sich eine lineare thermische Längenausdehnung von ca. 1 mm pro Meter und
15 °C Temperaturänderung ergibt. Diese zusätzlich benötigte Dehnungsfuge sollte immer mit ein-
bezogen werden.
• Um eine Beschädigung des AQUALUC C:URVE WIDE zu vermeiden, besonders beim Anbringen,
ist es wichtig, dass das Produkt stets von zwei Personen montiert wird. Dies gilt insbesondere
ab einem Längenmaß von einem Meter (1 m). Dabei sollte auch darauf geachtet werden, dass das
Produkt möglichst nicht - insbesondere mit der Lichtaustrittsfläche zur Seite - durchhängt , da
sonst irreparable Schäden entstehen können (siehe Abbildung 1). Zudem darf die Ummantelung
des Produkts nicht beschädigt werden, da ansonsten kein ausreichender Schutz de
r LED-Lichtlinie
mehr gewährleistet ist.
• Der minimale Biegeradius des AQUALUC C:URVE WIDE beträgt 20 cm. Dieser Radius darf nicht
unterschritten oder die LED-Lichtlinie geknickt werden, da das AQUALUC C:URVE WIDE sonst be-
schädigt wird (siehe Abbildung 2).
• Das Produkt ist für die Montage auf dem Boden, an der Wand, unter Wasser oder an der Decke im In-
und Outdoorbereich geeignet. Zu beachten ist, dass das Produkt auf einem sauberen, stabilen, ebenen
und kippfesten Untergrund montiert wird.
Das Produkt wurde für einen Betrieb von maximal 5 Tagen im kontinuierlichen Unterwasser ge-
testet. Für längere Zeiträume im Unterwassereinsatz empfehlen wir unsere AQUALUC S:OLID
Unterwasser-Lichtlinie. Nähere Informationen auf www.barthelme.de
Trennen Sie die Netzspannung und Versorgungspannung des Netzteils vor der Montage und
dem Anschließen!
Der elektrische Anschluss darf nur durch eine Elektrofachkraft durchgeführt werden, der
mit den geltenden Richtlinien vertraut ist!
Schalten Sie dazu den/die zugehörigen Sicherungsautomaten ab bzw. drehen Sie die Siche-
rung/en heraus. Schalten Sie zusätzlich den zugehörigen FI-Schutzschalter ab, so dass die
Netzzuleitung von der Netzspannung getrennt ist. Sichern Sie den FI-Schutzschalter vor verse-
hentlichem Wiedereinschalten mit einem Schloss oder bringen Sie ein Warnschild an.
Überprüfen Sie anschließend die Leitung zu LED-Lichtlinie/Netzteil auf Spannungsfreiheit, ver-
wenden Sie dazu ein geeignetes Messgerät (z.B. Digitalmultimeter).
Zum Betrieb wird ein entsprechend der Leistung der LED-Lichtlinie dimensioniertes Netzteil
und Steuergerät (erweiterte Funktionen) benötigt.
Siehe hierzu: Empfohlene Steuergeräte für den Betrieb der LED-Lichtlinie

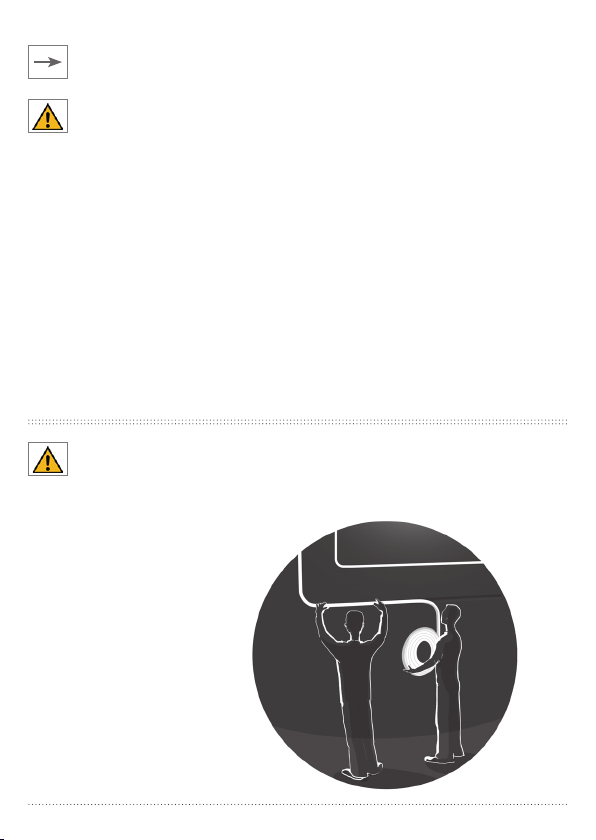

ABBILDUNG 1:
BEI DER MONTAGE ZU BEACHTEN
Das Produkt sollte stets von zwei Personen montiert werden, um ein Durchhängen der
LED-Lichtlinie zu verhindern.
Die Montage kann je nach Untergrund und Verwendungszweck mit dem Halteprofil
(Art. 4010014x), den Sets (Art. 4050001x bzw. 4050002x), dem hitzebeständigen doppelseitigen
Klebeband (Art. 30033009) oder dem Konstruktionsklebsto (Art. 63500030) erfolgen.
Bei Benutzung des Montageprofils ist ausschließlich das Montageprofil (Art. 4050006x und
4050002x) in Verbindung mit techn. Vaseline (Art. 63500020) zulässig!
Bei Verwendung der Halter-Sets wird empfohlen, etwa alle 25 cm einen Halter anzubringen, um
einen sicheren Halt des AQUALUC C:URVE WIDE zu gewährleisten. Das AQUALUC C:URVE WIDE darf
nicht über Stoßstellen montiert werden, die sich aufgrund der Umgebungsbedingungen ausdehnen
und zusammenziehen können. Insbesondere die thermisch bedingte Ausdehnung von Materiali-
en ist hierbei zu beachten Es empfiehlt sich daher bei Einsatz von Montageprofilen nach der Re-
gel AQUALUC-Länge in cm < Halteprofillänge am Stück vorzugehen. Bei Missachtung wird die
LED-Lichtlinie zwangsläufig gestaucht oder gedehnt und es erlischt die Gewährleistung.
Bei der Benutzung des Klebebandes ist darauf zu achten, dass die Oberfläche, auf die die LED-Licht-
linie aufgebracht werden soll, sowohl eben und glatt, als auch trocken und sauber (frei von Fett, Öl,
Silikon und Schmutzpartikeln) ist, um eine bestmögliche Klebewirkung zu erzielen.
Die Oberfläche der LED-Lichtlinie kann ggf. mit einem weichen, feuchten Tuch gereinigt werden. Im
Falle gröberer Verschmutzungen kann auch ein handelsübliches Reinigungsmittel ohne scheuernde
Elemente verwendet werden. Das Klebeband wird auf der Unterseite des AQUALUC C:URVE WIDE
bzw. auf der entsprechenden Montagefläche befestigt. Anschließend wird die LED-Lichtlinie festge-
drückt. Der Anpressdruck sollte 10-15 N/cm² nicht überschreiten, damit die LEDs bzw. die Elektronik
des AQUALUC C:URVE WIDE nicht beschädigt wird.
Bei Auswahl des Konstruktionsklebstoes ist auf einen gleichmäßigen und leicht wellenförmigen
Auftrag bzw. Verteilung zu achten. Hierbei ist die Menge des Klebers an die Größe der Klebefläche
anzupassen.

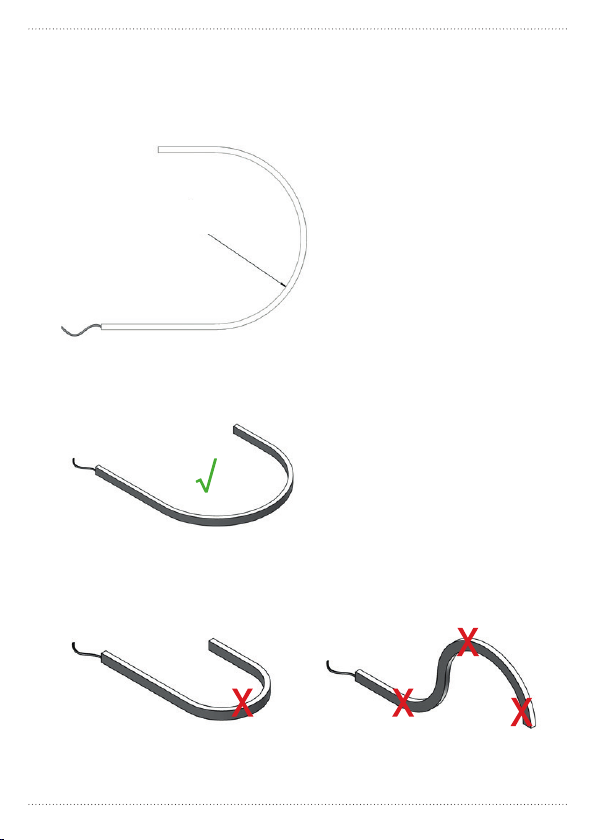

ABBILDUNG 2:
BIEGERADIUS AQUALUC C:URVE WIDE ›= 200 mm
Biegeradius ›= 200 mm

6.2 ANSCHLUSS/INBETRIEBNAHME
• Nachdem das AQUALUC C:URVE WIDE mechanisch montiert wurde, kann es verdrahtet und in Betrieb genommen
werden.
• Der elektrische Anschluss darf nur durch eine Elektrofachkraft durchgeführt werden, die mit den geltenden
Richtlinien vertraut ist! Zu beachten ist, dass keines der Geräte bei Inbetriebnahme unter Spannung steht!
• Zum Betrieb des AQUALUC C:URVE WIDE wird ein entsprechend der Leistung der LED-Lichtlinie dimensioniertes
Netzteil und ggf. ein Steuergerät (zum Dimmen bei einfarbig bzw. für Farbwechsel/Dimmen bei RGB) benötigt.
Als Steuergeräte empfehlen wir z.B die CHROMOFLEX Pro Controller Art. 66000041 (einfarbig).
• Das AQUALUC C:URVE WIDE ist für den Betrieb an 24 V DC konzipiert. Bei Nichtbeachtung bzw. Betrieb mit abwei-
chender Spannung kann dies zum Defekt der LED-Lichtlinie führen! In diesem Falle übernehmen wir keinerlei
Haftung.
• Die beiden Ausgangsklemmen des Netzteiles werden mit den Eingangsklemmen des Steuergerätes verbunden
(bei nicht gewünschter Dimmfunktion direkt an das Anschlusskabel der LED-Lichtlinie anschließen).
• Nun wird das Kabel des AQUALUC C:URVE WIDE an die entsprechend gekennzeichneten ausgangsseitigen Klem-
men des Steuergerätes angeschlossen (siehe hierzu Bedienungsanleitung des Steuergerätes).
Aderbelegung einfarbig: weiß: +24 V DC / grau: 0 V
• Nachdem das Netzteil an 230 V AC angeschlossen wurde, ist das Produkt betriebsbereit.
• Beim Anschluss mehrerer AQUALUC C:URVE WIDE an einem Netzteil/Controller ist darauf zu achten, dass so-
wohl Netzteil, als auch Controller ausreichend Leistung zur Verfügung stellen können!
• Die Polung ist zu beachten! Bei falscher Polung erfolgt keine Lichtemission bzw. kann das LED-Modul Schaden
nehmen!
• Das Produkt darf nur betrieben werden, wenn es einwandfrei funktioniert. Im Fehlerfall muss das Produkt sofort
ausgeschaltet werden und darf erst wieder nach Überprüfung durch eine Elektrofachkraft betrieben werden.
Ein Fehlverhalten ist gegeben, wenn:
» sichtbare Beschädigungen am Produkt auftreten
» das Produkt nicht einwandfrei funktioniert oder flackert
» eine Überhitzung zu erkennen ist bzw. das die LED-Lichtlinie verbrannt riecht
• Mechanische Belastungen der LED-Lichtlinie sind zu vermeiden!
• Einen sicheren Betriebszustand ermöglicht nur die elektrische Parallelschaltung. Von der elektrischen Reihen-
schaltung der LED-Module wird ausdrücklich abgeraten. Unsymmetrische Spannungsfälle können zu einer star-
ken Überlastung und Zerstörung einzelner Module führen.
• Auf die Dimensionierung der Stromversorgung ist zu achten! Dimmen ist nur mittels PWM-Verfahren möglich.
• Die LED-Lichtlinie darf nicht auf bzw. in der Nähe von heißen Gegenständen/Oberflächen montiert werden.
7. REINIGUNG
Die Reinigung der LED-Lichtlinie ist mit einem weichen, feuchten Tuch durchzuführen. Im Falle gröberer Ver-
schmutzungen kann auch ein handelsübliches Reinigungsmittel ohne scheuernde Elemente verwendet werden.

8. ZUBEHÖR
40500023 AQUALUC W:AVE/C:URVE WIDE Montageprofil 2.0, Aluminium, eloxiert, 1 m
40500024 AQUALUC W:AVE/C:URVE WIDE Montageprofil 2.0, Aluminium, eloxiert, 2 m
63500020 Technische Vaseline,
hochrein und chemisch neutral, für alle Montageprofile geiegnet, 100 ml-Dose
40500025 AQUALUC W:AVE/C:URVE Halter-Set, Aluminium, eloxiert,
10 Stück à 5 cm, 10 Schrauben, 10 Dübel
40500026 AQUALUC W:AVE/C:URVE Halter-Set,
V4A-Edelstahl, 10 Stück, 10 Schrauben, 10 Dübel
30033009 Hitzebeständiges Doppelklebeband, 33 m x 9 mm
63500030 Konstruktionsklebsto,
einkomponentig, festelastisch, weiß, 290 ml-Kartusche
66313203 M8-Kupplung, V4A-Edelstahl, 2-polig,
schraubbar, angespritzt an Kabel oval, 2x 0,5 mm², 35 cm Leitungslänge
66313230 M8-Kupplung, V4A-Edelstahl, 2-polig,
schraubbar, angespritzt an Kabel oval, 2x 0,5 mm², 300 cm Leitungslänge
66313403 M8-Kupplung, V4A-Edelstahl, 4-polig,
schraubbar, angespritzt an Kabel oval, 1x 0,5 + 3x 0,34 mm², 35 cm Leitungslänge
66313430 M8-Kupplung, V4A-Edelstahl, 4-polig,
schraubbar, angespritzt an Kabel oval, 1x 0,5 + 3x 0,34 mm², 300 cm Leitungslänge
40100111 Demontagewerkzeug - AQUALUC C:URVE, AQUALUC W:AVE,
minimiert bei der Demontage die mechanische Belastung auf das Produkt
9. ENTSORGUNG
Wenn das Gebrauchsende der LED-Lichtlinie erreicht ist, trennen Sie das Band bitte vom Netz und entsorgen
es nach den in Ihrem Land geltenden Umweltvorschriften. Elektro- und Elektronikabfälle dürfen nicht mit dem
normalen Hausmüll entsorgt werden! Bei Fragen zur Entsorgung setzen Sie sich bitte mit Ihrer kommunalen
Entsorgungsstelle in Verbindung.
Änderungen vorbehalten
STAND 10|2018
© JOSEF BARTHELME GMBH & CO. KG
Oedenberger Straße 149 | 90491 Nürnberg | Germany
T [phone] F [phone] E [email protected]
BARTHELME.DE
V0.9 |181004|HAS|DE|EN

MADE IN
GERMANY.
AQUALUC C:URVE WIDE –
INSTRUCTIONS FOR INSTALLATION
AND OPERATION
Thank you for choosing this high-quality product from Barthelme!
1. GENERAL INFORMATION FOR INTENDED USE
Please read these instructions carefully prior to installation and initial operation of the LED light line
and keep in a safe place. Should you pass this LED light line on to a third party, please also include these
instructions.
This product is a high-quality flexible LED light line with protection class IP67. Amongst other things, it is
protected against diverse fuels, acids, solvents, salts, humidity and abrasion. The high quantity of copper
in the circuit paths, the current limiter and the thermal conductive coating ensure high quality and a long
lifetime.
The AQUALUC C:URVE WIDE is only to be used for lighting purposes and may not be changed or modified in
any way which is not described in these instructions. Non-observance of these instructions may inhibit the
correct functionality or cause damage to the product. In this case we do not assume any liability.
ATTENTION
The minimum bending radius of the AQUALUC C:URVE WIDE is 20 cm.
The minimum bending radius may not be exceeded and the light line may not be bent,
otherwise the AQUALUC C:URVE WIDE could be damaged!
Please observe the bending DIRECTION of the light line (see illustration 2).
Any warranty will be void in case of non-compliance.

2. SAFETY ADVICE
The safety advice and all other information in these instructions must be followed.
This symbol is used in the instructions when danger from electric shock exists.
This symbol indicates general risks or important information which must be adhered to.
The arrow symbol is used when special information or tips are given.
RISK OF EXPLOSION
DO NOT USE THE PRODUCT IN AREAS OR AMBIENT CONDITIONS IN WHICH
EXPLOSIVE OR COMBUSTIBLE GASES, FUMES OR DUST ARE PRESENT. THERE
IS A RISK OF EXPLOSION AND FIRE.
» Do not install and operate in explosive or fire endangered areas.
WARNING
ELECTRICAL VOLTAGE!
IMPROPER AND UNPROFESSIONAL PROCEDURE DURING CONNECTION OF THE
LED LIGHT LINE IS LIFE-THREATENING.
» The installation of the LED light line may only be performed by a certified electrician.
All connections must be disconnected and secured against being inadvertently switched
back on!
» Ensure that no electrical lines are behind planned drilling areas.
» The LED light line may not be disassembled, modified or changed in any way.
» When the LED light line is damaged or not functioning correctly then it should not con-
tinue to be operated and must be removed from the power supply. Have the light line
inspected by a qualified technician.
DANGER
RISK OF INJURY, RISK OF BLINDING
THE LED LIGHT LINE LUMINATES VERY BRIGHTLY. LOOKING INTO THE LIGHT
SOURCE CAN DAMAGE THE EYES.
» Never look directly or with optical instruments into the light of the LED light line.

In commercial institutions it is necessary to observe the accident prevention regulations of
the trade association for electrical systems and equipment.
» The operation of the LED light line is only permitted with a suitable controller/power supply.
» Observe the permitted voltage in der chapter „5. Technical Data”.
EXCLUSION OF LIABILITY
Damage to the product, which is caused by non-observance of these instructions, voids any
warranty claims and guarantees. Barthelme will not be liable for any consequential damages
which may occur.
The same is valid for any material damages or personal harm which may occur as a result of
improper handling and non-observance of the safety precautions.
5. TECHNICAL DATA [EXTRACT]
3. DELIVERY/SCOPE OF DELIVERY
After receipt of the goods please check whether the delivery is complete and whether the items are intact.
The delivery consists of one reel AQUALUC C:URVE WIDE including a connection cable.
NOTE: The AQUALUC C:URVE WIDE may not be installed fully enclosed (e.g. coves, polystyrene, wooden slots etc.) otherwise the product could be damaged by
a possible heat accumulation. No warranty claims can be made in this case..
4. AREA OF APPLICATION
Examples for applications of the AQUALUC C:URVE WIDE :
• accent illumination
• architectural illumination
• maritime applications
• stairway illumination
• trade fair lighting
• illumination for outdoor, wellness, spa and pool areas
• backlight for illumination of letters
• llumination for bars, and many more
AQUALUC C:URVE WIDE
24 V DC operating voltage
Outdoor IP67 protection class
68.9 W typical power
2800 K, 3200 K, 4200 K, 6500 K colour temperatures
12 mm LED pitch
17.5 x 17.5 mm
dimensions width x height
Detailed technical information can be found in the relevant data sheet at www.barthelme.de

6. INSTALLATION AND COMMISSIONING
6.1 ASSEMBLY AND PROCESSING INSTRUCTIONS
• The processing temperature range of the AQUALUC C:URVE WIDE is between 15 °C and
35°C. Temperatures below this can negatively influence the flexibility of the light line and
can result in damage. If the AQUALUC C:URVE WIDE was previously exposed to lower or
higher temperatures, then it must be slowly brought into the processing temperature range.
• Please note that the AQUALUC C:URVE WIDE can marginally expand or contract with
changes in temperature at the installation location. This is not a defect in the product but a
normal physical process. Specifically, this means that there is a linear thermal expansion of
approx. 1 mm per meter and 15 °C change in temperature. This extra expansion gap should
always be taken into consideration prior to installation.
• To avoid damaging the AQUALUC C:URVE WIDE , especially during unrolling or mounting, it is
important that two people install the product. This is especially valid for a length of one me-
ter (1 m) or more. Care should be taken that the product does not sag otherwise irrevocable
damage can occur (see illustration 1). Furthermore, the encapsulation of the product may
not be damaged otherwise a sucient protection of the LED light line cannot be ensured.
It is important to never exceed the minimum bending radius!
• The minimum bending radius of the AQUALUC C:URVE WIDE is 15 cm. The minimum ben-
ding radius may not be exceeded and the light line may not be bent, otherwise the AQUALUC
C:URVE WIDE could be damaged (see illustration 2).
• The product is suitable for installation on the floor, wall or ceiling - indoors and outdoors.
Make sure that the product is mounted on a clean, flat and stable surface.
The product has been tested for a maximum of 5 days in continuous underwater use. For
longer periods of underwater use we recommend our AQUALUC S:OLID underwater light line.
For further information please visit www.barthelme.de
Depending on the substrate and intended use, installation can be carried out using the
retaining profile (item no. 4010014x), the sets (item no. 4050001x or 4050002x), the heat-re-
sistant double-sided adhesive tape (item no. 30033009) or construction adhesive (item no.
63500030).
Separate the mains voltage and power supply voltage of the power supply unit before ins-
tallation and connection!
The electrical connection may only be conducted by a trained electrician who has knowledge
of the applicable regulations!
Switch o the automated circuit breakers and unscrew the fuse. Also switch o the ground fault
circuit interrupter so that the mains supply line is separated from the mains voltage. Secure
the ground fault circuit interrupter so that it can’t inadvertently be switched on - either with a
lock or with a warning sign.
Subsequently ensure that there is no voltage in the line with an appropriate voltage tester (e.g.
digital multi-meter).
A correctly dimensioned power supply unit and controller (extended functions) are required
for the operation of the LED light line.
For this see: Recommended controllers for the operation of the LED light line

The use of the mounting profile (item no. 4050006x, 4050002x) is permitted only in combi-
nation with the technical vaseline (item no. 63500020)!
When using the bracket set it is recommended to install a bracket approx. every 25 cm to
ensure a secure holding of the AQUALUC C:URVE WIDE.
The AQUALUC C:URVE WIDE must not be installed above any joints that may expand and con-
tract due to the ambient conditions. In particular, the thermal expansion of materials must
be taken into account.
When using mounting profiles, it is therefore recommended to proceed according to the follo-
wing rule: AQUALUC length in cm < mounting profile length in one piece. Failure to do so will
inevitably result in the LED strip being compressed or stretched and the warranty will expire.
If you use adhesive tape, please ensure that the surface to be taped is dry, even, and clean
(no fat, oil, silicone and dust particles). To achieve best adhesion, the surface of the AQUALUC
C:URVE WIDE should also be clean (if necessary clean the surface of the LED light line with
a soft, slightly damp cloth. To remove more severe stains use a standard cleansing material
without abrasive elements).
Fix the tape on the bottom side of the AQUALUC C:URVE WIDE or on the mounting surface
and press the LED light line firmly. The contact pressure should not exceed 10-15 N/cm2,
otherwise the LEDs or the electronic parts of the AQUALUC C:URVE WIDE could be damaged.
If you select the construction adhesive then it is important to ensure an even and slight wave
form distribution. The amount of adhesive used should be relative to the size of the required
adhesive surface.
ILLUSTRATION 1:
PLEASE NOTE BEFORE INSTALLATION
The product should always be installed by two people in order to avoid a sagging of the
LED light line.

ILLUSTRATION 2:
BENDING RADIUS AQUALUC C:URVE WIDE ›= 200 mm
bending radius ›= 200 mm

6.2 CONNECTION / COMMISSIONING
• Following the mechanical installation of the AQUALUC C:URVE WIDE it may now be connected and put into ope-
ration.
• Only a qualified electrician, who is familiar with the applicable standards and guidelines, is permitted to per-
form the electrical connection. Ensure that none of the devices are energized during the initial operation!
• To operate the AQUALUC C:URVE WIDE, a power supply unit suitable for the specifications of the light line is requi-
red. If applicable, a control unit (for dimming of single colours or colour change/dimming of RGB), may be requi-
red. We recommend, for example, the controller CHROMOFLEX Pro Controller, item no. 66000041 (monochrome).
• The AQUALUC C:URVE WIDE is designed for 24 V DC operation. Non-observance or operation with a dierent
voltage can damage the light line. In this case we do not assume any liability.
• Connect both output terminals of the power supply with the input terminal of the controller (if you do not use
the white tone dimming function, connect the output terminals directly to the connection cable of the light line).
• Now connect the cable of the AQUALUC C:URVE WIDE to the terminals on the marked output side of the controller
(see also the controller manual).
Wire allocation single colour: white: +24 V DC / grey: 0 V
• The product is ready for operation once the power supply unit has been connected to 230 V AC.
• If you connect more than one AQUALUC C:URVE WIDE to a power supply/controller, make sure that the power
supply unit and the controller can provide sucient power.
• Please pay attention to the polarity! With an incorrect polarity, there will be no light emission and the LED module
may be damaged!
• Operate the product only if it functions properly. In case of malfunction, switch the product o immediately and
operate it again only after a qualified electrician has verified the functionality.
A malfunction can be deemed when:
» damage to the product is visible
» the product does not function properly or it flickers
» overheating is visible or the stripe smells burnt
• Avoid mechanical pressure on the LED stripes!
• Only a parallel connection provides a safe operating state. We explicitly advise against a series connection of the
LED modules. Asymmetric voltage drops may cause a severe overloading and destruction of single modules.
• Please pay attention to the dimensioning of the power supply! Dimming is only possible with the PWM method.
7. CLEANING
Clean the LED strip with a soft, slightly damp cloth. To remove more severe stains use a standard cleansing ma-
terial without abrasive elements.

8. ACCESSORIES
40500023 AQUALUC W:AVE / C:URVE WIDE mounting profile 2.0, aluminium, anodized, 1 m
40500024 AQUALUC W:AVE / C:URVE WIDE mounting profile 2.0 aluminium, anodized, 2 m
63500020 technical vaseline, high purity and chemically neutral, 100 ml can
40500025 AQUALUC W:AVE / C:URVE WIDE (17.5 x 17.5 mm) bracket set,
aluminium anodized, 10 pieces à 5 cm, 10 screws, 10 dowels
40500026 AQUALUC W:AVE / C:URVE WIDE (17.5 x 17.5 mm) bracket set,
316L stainless steel, 10 pieces, 10 screws, 10 dowels
30033009 heat resistant double-sided tape, 33 m x 9 mm
63500030 construction adhesive,
one component, firm-elastic, white, cartridge 290 ml
66313203 M8 connection cable, 316L stainless steel, 2 pole,
screwable, molded on cable with cross section 2x 0.5 mm², 35 cm cable length
66313230 M8 connection cable, 316L stainless steel, 2 pole,
screwable, molded on cable with cross section 2x 0.5 mm², 300 cm cable length
66313403 M8 connection cable, 316L stainless steel, 4 pole,
screwable, molded on cable with cross section 1x 0.5 mm² + 3x 0.34 mm², 35 cm cable
66313430 M8 connection cable, stainless steel, 4 pole,
screwable, molded on cable with cross section 1x 0.5 mm² + 3x 0.34 mm², 300 cm cable length
40100111 Dismounting tool - AQUALUC C:URVE, AQUALUC W:AVE,
minimizes the mechanical stress on the product when removing
9. DISPOSAL
If the LED lightline can no longer be used, disconnect it from the power supply and dispose of it according to the
environmental regulations of your country. Electronic and electrical waste may not be disposed of in the household
rubbish. If you have any questions regarding the disposal, please contact your local waste management company.
Subject to change
VERSION 10|2018
© JOSEF BARTHELME GMBH & CO. KG
Oedenberger Straße 149 | 90491 Nürnberg | Germany
T [phone] F [phone] E [email protected]
BARTHELME.DE
V0.9 |181004|HAS|DE|EN
