basIP SH-46T User manual

USER MANUAL
TOUCH-FREE DOORBELL
SH-46T

SH-46T Full User Manual
2

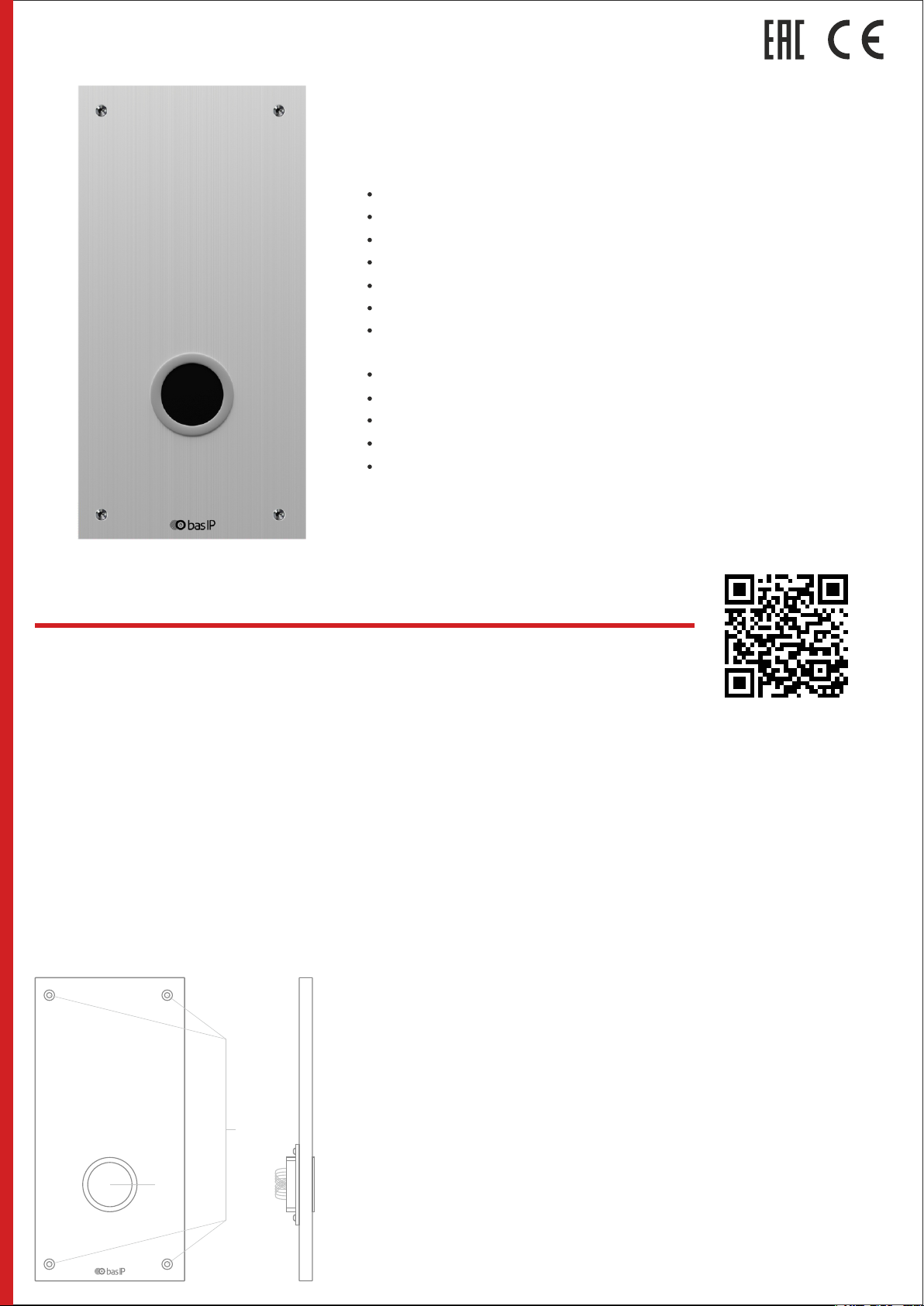

Appearance
Device description
wiki.bas-ip.com
EAN: 5060514913789 (BLACK)
TOUCH-FREE DOORBELL
EAN: 5060514913796 (SILVER)
1
2
Screw holes.
Contactless button.
-
-
2
1
On the front panel of the doorbell, there is a space to engrave the apartment
number, name, or company logo to identify the doorbell.
BAS-IP SH-46T – no-touch doorbell for connecting to the video or audio intercom.
Due to the same size of the flush bracket, if necessary, the SH-46T can be replaced
with the BAS-IP AV-04FD outdoor panel.
Touch-free doorbell with an ability to customize label.
Power supply: +12 V DC (+ 1%, - 15%).
Work resource: more than 100 million clicks.
Degree of protection: IP68.
Permissible humidity: 10% — 94%.
Temperature condition: -27 — +60 °C.
Response distance: 15 - 25 сm (depending
on external conditions).
Contact closure time: 50 ms.
Body: Metal.
Colors: Black, Silver.
Dimensions: 95 × 190 × 19.5 mm.
Diameter: 59 mm.
Main feature

3
Eng
Completness check of the product
Before installation of the door bell, it is necessary to check that it is complete
and all components are available.
Exit button kit includes:
Door bell 1 pc
1 pc
1 pc
After verifying the device's completeness, you can switch to the door bell
connection.

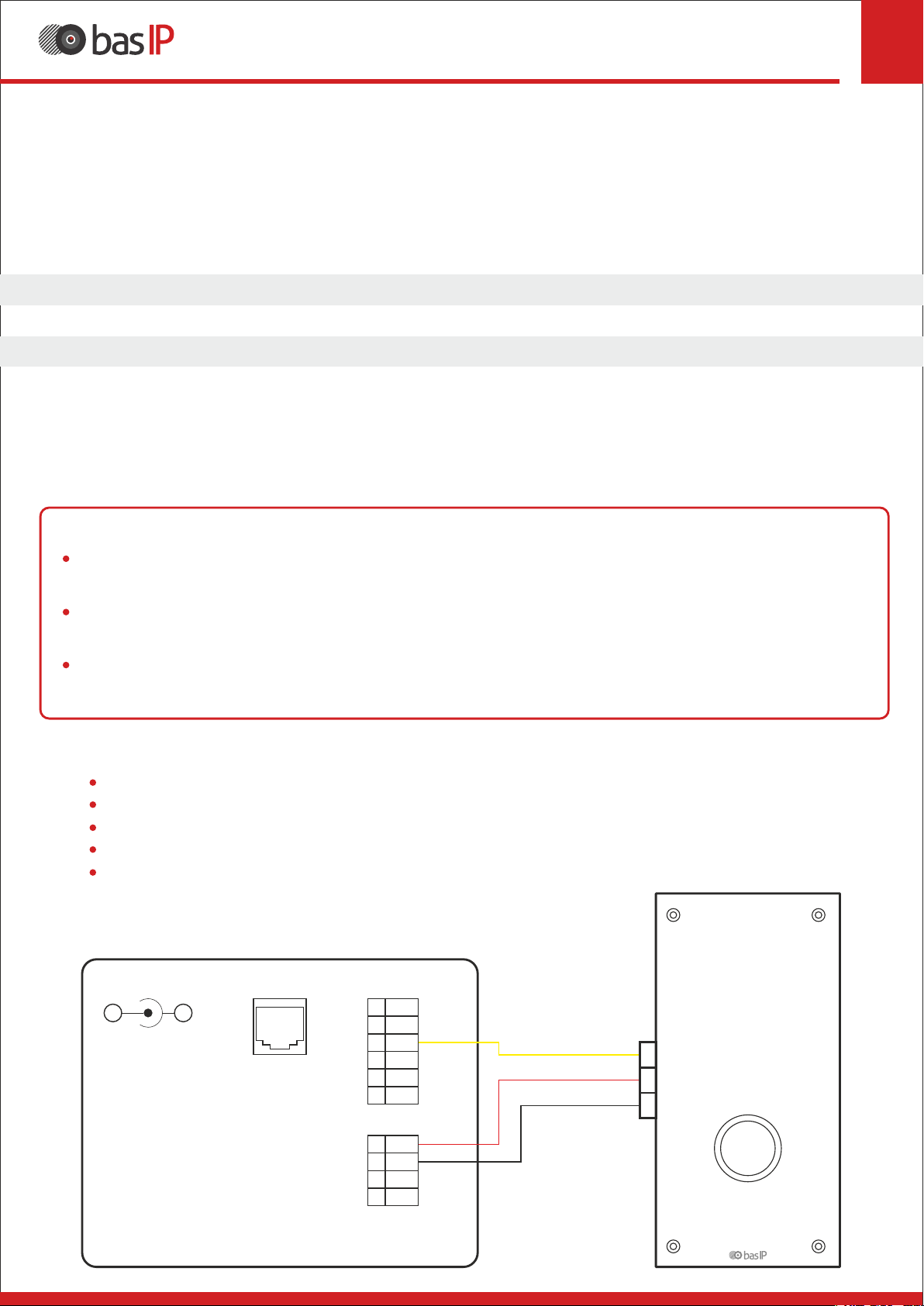

Electrical connection
IMPORTANT
It is strictly forbidden to supply more than + 12.5V to the SH-46TE bell.
Do not load the output contact of the button with a current exceeding
100 mA.
It is necessary to use a separate power supply to which locks and other
high-consumption equipment are not connected.
Purpose of wires:
Red: + 12V (+ 1%, - 15%).
Black: Ground (General).
Brown: Transfer to trigger mode.
Green: Changes the backlight color to green.
Yellow: Controlled output (when pressed,
voltage is removed and ground appears).
+-
+12 Volts DC
Power LAN (PoE)
1
2
3
4
5
6
+U
GND
AL1
AL2
AL3
AL4
RS 485
1
2
3
4
+12V
GND
485+
485-
Siren/Alarm Loops
OUT +12V GND
Yellow (-)
Red (+)
Black (-)
Flush mount bracket
Set screw kit
Manual
1 pc

4EAN: 5060514913789 (BLACK) EAN: 5060514913796 (SILVER)

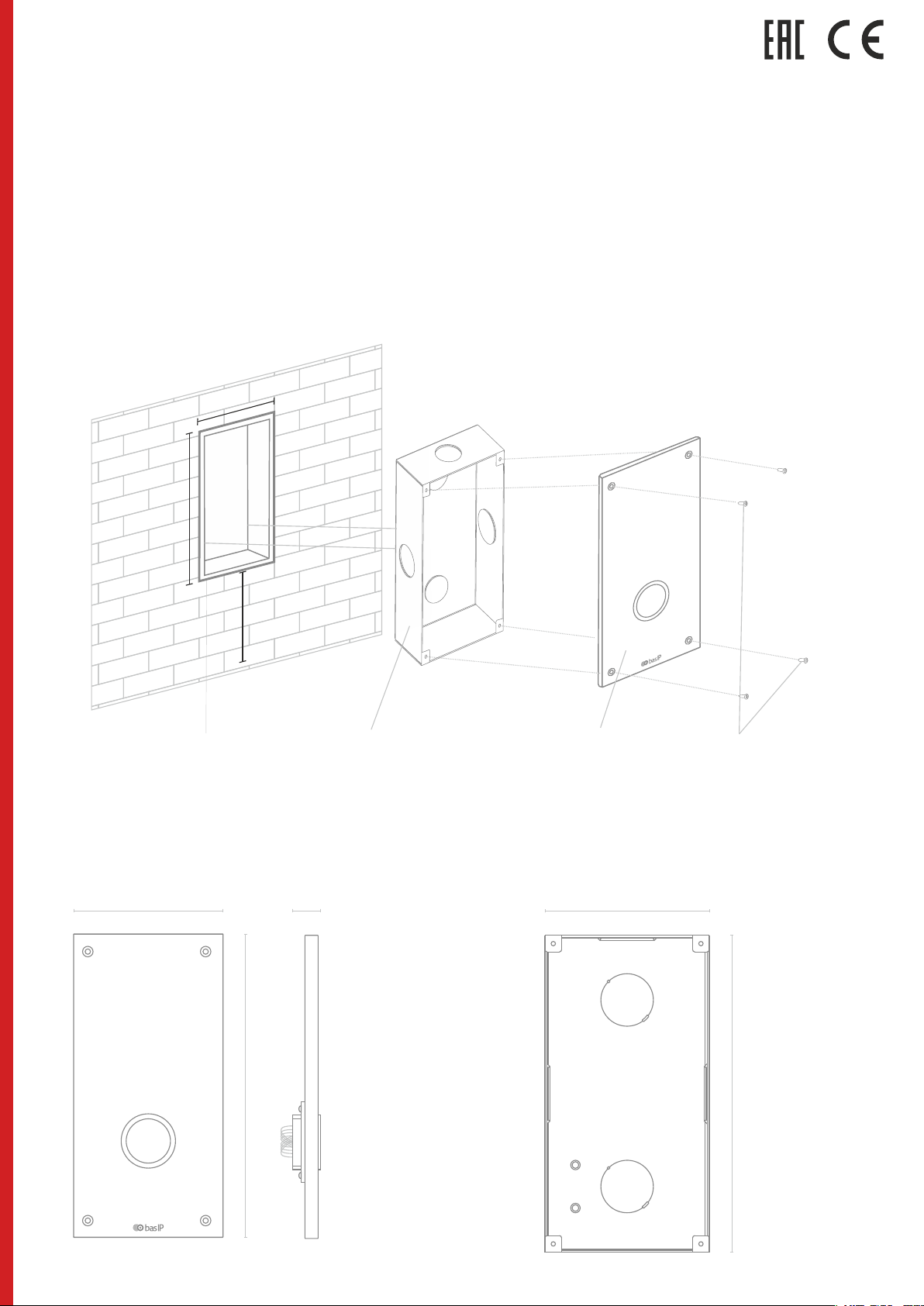

Mechanical mounting
It is also necessary to provide supply of a power cable, additional modules and
the local network.
Before mounting the door panel, a hole or recess in the wall with dimensions
of 85 × 180 × 45 mm must be provided.
Niche ScrewsDoor bellBracket
Door bell
95 mm 19.5 mm
190 mm
85 mm
180 mm
150-160 сm
Flush Bracket
85 mm
180 mm

5
Eng
Warranty
The warranty card number
Model name
Serial number
Seller name
With following stated terms of warranty is familiar, functional test was
performed in my presence:
Customer signature
Warranty conditions
The warranty period of the product — 36 (thirty-six) months from
the date of sale.
Transportation of product must be in its original packaging or supplied one
by the seller.
The product is accepted in warranty repair only with a properly filled warranty
card and the presence of intact stickers or labels.
The product is accepted for examination in accordance with the cases
provided by law, only in the original packaging, in a full complete set,
appearance corresponding to the new equipment and presence of all relevant
properly filled documents.
This warranty is in addition to the constitutional and other consumer rights
and in no way restrict them.
Terms of warranty
The warranty card must indicate the name of the model, serial number,
purchase date, name of the seller, seller company stamp and
the customer’s signature.
Delivery to the warranty repair is carried out by the buyer himself.
Warranty repairs carried out only during the warranty period specified
in the warranty card.
The service center is committed to do everything possible to carry out
the repair warranty products, up to 24 working days. The period spent
on the restoration of product functionality is added to the warranty period.

6
BAS-IP SH-46T – бесконтактный дверной звонок для подключения к видео или
аудиодомофону.
Благодаря одинаковому размеру врезного кронштейна, при необходимости,
звонок SH-46T можно заменить на вызывную панель BAS-IP AV-04FD.
Описание устройства
БЕСКОНТАКТНЫЙ ДВЕРНОЙ
ЗВОНОК
Полная инструкция
wiki.bas-ip.com
Внешний вид
SH-46T
2
11
2
Отверстия под винт.
Бесконтактная кнопка.
-
-
EAN: 5060514913789 (BLACK) EAN: 5060514913796 (SILVER)
Беcконтактный звонок с возможностью нанесения
номера квартиры на лицевой панели.
Питание: +12 В (+ 1%, - 15%).
Ресурс работы: Более 100 миллионов нажатий.
Класс степени защиты: IP68.
Допустимая влажность: 10% — 94%.
Температурный режим: -27 — +60 °С.
Расстояние срабатывания: 15 - 25 см
(в зависимости от внешних условий).
Длительность замыкания контактов: 50 мс.
Корпус: Металлический.
Цветовое решение: Black, Silver.
Размеры: 95 × 190 × 19,5 мм.
Диаметр: 59 мм.
Общие характеристики

7
Рус
Проверка комплектности продукта
Перед установкой бесконтактного звонка обязательно нужно проверить
его комплектность и наличие всех компонентов.
В комплект панели входит:
Бесконтактный звонок
Инструкция по установке
1 шт.
1 шт.
1 шт.
После проверки комплектности устройства можно переходить
к подключению.
Электрическое подключение
ВАЖНО
Категорически запрещено подавать питание более чем + 12,5 В
на звонок SH-46TR.
Не допускается нагружать контакт выхода кнопки нагрузкой
с током более 100 мА.
Необходимо использовать отдельный блок питания, к которому замки
и другое оборудование, с высоким потреблением, не подключены.
Назначение проводов:
Красный: +12В (+1%, - 15%).
Черный: Земля (Общий).
Коричневый: Перевод в тригерный режим.
Зеленый: Изменение цвета подсветки на зеленый.
Желтый: Управляемый выход (снимается
потенциал напряжения при нажатии кнопки
и появляется земля).
+-
+12 В
Питание LAN (PoE)
1
2
3
4
5
6
+U
GND
AL1
AL2
AL3
AL4
RS 485
1
2
3
4
+12V
GND
485+
485-
Сирена/Шлейф
OUT +12V GND
Желтый (-)
Красный (+)
Черный (-)
Комплект установочных винтов
Кронштейн для врезной установки
Инструкция по установке
1 шт.

8
Механический монтаж
EAN: 5060514913789 (BLACK) EAN: 5060514913796 (SILVER)
Перед монтажом вызывной панели нужно предусмотреть отверстие или
углубление в стене с размерами 85 × 180 × 45 мм.
Также необходимо предусмотреть подвод кабеля питания, доп. модулей и
локальной сети.
Ниша ВинтыЗвонокКронштейн
Звонок
95 мм 19.5 мм
190 мм
85 мм
180 мм
150-160 см
Кронштейн
85 мм
180 мм

9
Рус
Гарантия
Условия гарантии
Гарантийный талон №
Наименование модели
Серийный номер
ФИО продавца
С нижеприведенными условиями гарантии ознакомлен, проверка
работоспособности произведена в моем присутствии:
Подпись покупателя
Гарантийный срок эксплуатации изделия — 36 (тридцать шесть) месяцев
со дня продажи.
Транспортировка изделия должна производиться в оригинальной или
поставляемой продавцом упаковке.
Изделие принимается в гарантийный ремонт только с правильно
заполненным гарантийным талоном, и наличием неповрежденных
пломб или наклеек.
Изделие принимается на экспертизу, в соответствии с предусмотренными
законом случаями, только в оригинальной упаковке, полной комплектации,
отвечающем новому оборудованию товарном виде, и наличию всех
соответствующих правильно заполненных документов.
Настоящая гарантия является дополнением к конституционным и иным
правам потребителей и ни в коей мере не ограничивает их.
Условия гарантии
В гарантийном талоне должно быть указано наименование модели,
серийный номер, дата продажи, ФИО продавца, печать торговой
организации и подпись покупателя.
Доставка в гарантийный ремонт осуществляется самим покупателем.
Гарантийный ремонт производится только в течение гарантийного срока
указанного в данном гарантийном талоне.
Сервисный центр обязуется сделать все возможное, для проведения
ремонта гарантийного изделия, в срок до 90-а рабочих дней. Срок,
затраченный на восстановление работоспособности изделия, добавляется
к установленном гарантийному сроку.
