HomeMatic HM-Sec-TiS User manual

Montage- und Bedienungsanleitung
Funk-Neigungssensor
HM-Sec-TiS Seite 4 - 17
Mounting instruction and
operating manual
Wireless inclination sensor
HM-Sec-TiS Seite 18 - 31
D
GB

2 3
1. Ausgabe Deutsch 01/2010
Dokumentation © 2008 eQ-3 AG, Deutschland
Alle Rechte vorbehalten. Ohne schriftliche Zustim-
mung des Herausgebers darf dieses Handbuch auch
nicht auszugsweise in irgendeiner Form reproduziert
werden oder unter Verwendung elektronischer, mecha-
nischer oder chemischer Verfahren vervielfältigt oder
verarbeitet werden.
Es ist möglich, dass das vorliegende Handbuch noch
drucktechnische Mängel oder Druckfehler aufweist.
Die Angaben in diesem Handbuch werden jedoch
regelmäßig überprüft und Korrekturen in der nächsten
Ausgabe vorgenommen. Für Fehler technischer oder
drucktechnischer Art und ihre Folgen übernehmen wir
keine Haftung. Alle Warenzeichen und Schutzrechte
werden anerkannt.
Printed in Hong Kong.
Änderungen im Sinne des technischen Fortschritts
können ohne Vorankündigung vorgenommen werden.
83146 / V 1.2
1. English edition 10/2010
Documentation © 2008 eQ-3 AG, Germany
All rights reserved. This manual may not be repro-
duced in any format, either in whole or in part, nor may
it be duplicated or edited by electronic, mechanical
or chemical means, without the written consent of the
publisher.
Typographical and printing errors cannot be excluded.
However, the information contained in this manual is
reviewed on a regular basis and any necessary cor-
rections will be implemented in the next edition. We
accept no liability for technical or typographical errors
or the consequences thereof. All trademarks and
industrial property rights are acknowledged.
Printed in Hong Kong.
Changes may be made without prior notice as a result
of technical advances.
83146 / V 1.2

4 5
Inhaltsverzeichnis
1 Hinweise zu dieser Anleitung ..............5
2 Gefahrenhinweis .......................5
3 Funktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
4 Allgemeine Systeminformation zu HomeMatic ..7
5 Allgemeine Hinweise zum Funkbetrieb .......8
6 Montage und Inbetriebnahme .............9
6.1 Allgemeine Montagehinweise..............9
6.2 Montage, Batterie einlegen ..............10
6.2.1 Batterie wechseln...................... 11
6.2.2 Verhalten nach dem Einlegen der Batterie...12
6.3 Anlernen.............................13
7 Zurücksetzen in den Auslieferungszustand ..15
8 Wartung und Reinigung .................16
9 Technische Daten......................17
1 Hinweise zu dieser Anleitung
Lesen Sie diese Anleitung sorgfältig, bevor Sie ihre
HomeMatic-Komponenten in Betrieb nehmen.
Bewahren Sie die Anleitung zum späteren Nachschla-
gen auf!
Wenn Sie das Gerät anderen Personen zur Nutzung
überlassen, übergeben Sie auch diese Bedienungs-
anleitung.
Benutzte Symbole:
Achtung! Hier wird auf eine Gefahr hingewie-
sen.
Hinweis. Dieser Abschnitt enthält zusätzliche
wichtige Informationen!
2 Gefahrenhinweis
• BeachtenSiedieHinweisezumEinlegenund
Austausch der Batterie im Kapitel „Montage und
Inbetriebnahme”.
Bei unsachgemäßem Einsetzen bzw. Aus-
tausch der Batterie besteht Explosionsgefahr!

6 7
3 Funktion
Der Funk-Neigungssensor verfügt über einen internen
Lagesensor, der bei einer einstellbaren Lage-Abwei-
chung aus der Waagerechten einen Kontakt öffnet.
Eine Auswerteschaltung wandelt den detektierten
Zustand in HomeMatic-Funkbefehle um. Das Gerät ist
batteriebetriebenundistsoexibelundortsunabhän-
gig einsetzbar.

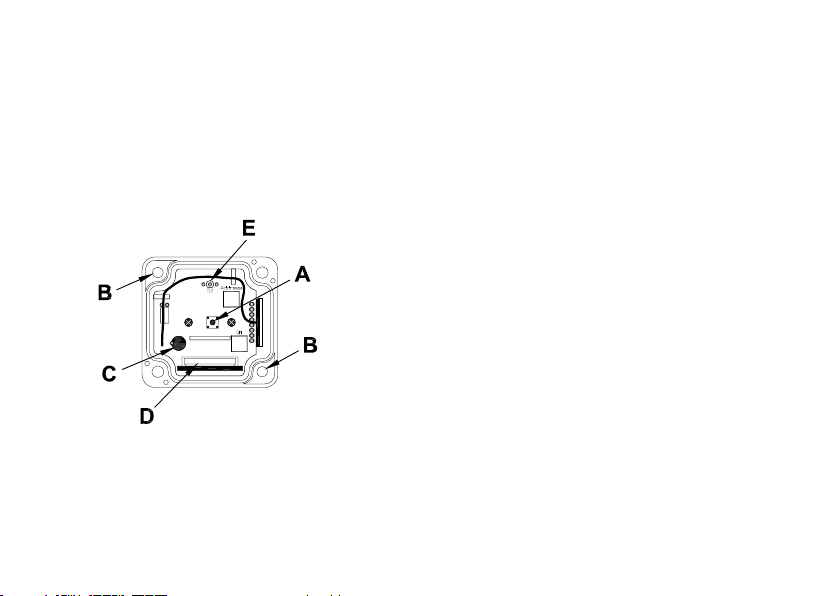

(A) – Anlerntaste
(B) – Montagebohrung
(C) – Lagesensor
(D) – Lithium-Batterie (CR 2032)
(E) – Geräte-LED
4 Allgemeine Systeminformation
zu HomeMatic
Dieses Gerät ist Teil des HomeMatic-Haussteuersy-
stems und arbeitet mit dem bidirektionalen BidCoS®
Funkprotokoll.
AlleGerätewerdenmiteinerStandardkonguration
ausgeliefert. Darüber hinaus ist die Funktion des
Gerätes über ein Programmiergerät und Software
kongurierbar.WelcherweitergehendeFunktionsum-
fang sich damit ergibt, und welche Zusatzfunktionen
sich im HomeMatic-System im Zusammenspiel mit
weiteren Komponenten ergeben, entnehmen Sie bitte
dergesondertenKongurationsanleitungoderdem
HomeMatic-Systemhandbuch.
AlletechnischenDokumenteundUpdatesndenSie
stets aktuell unter www.HomeMatic.com.

8 9
5 Allgemeine Hinweise zum
Funkbetrieb
Die Funk-Übertragung wird auf einem nicht exklusiven
Übertragungsweg realisiert, weshalb Störungen nicht
ausgeschlossen werden können.
WeitereStöreinüssekönnendurchSchaltvorgänge,
Elektromotoren oder defekte Elektrogeräte hervorge-
rufen werden.
Die Reichweite in Gebäuden kann stark von der im
Freifeld abweichen. Außer der Sendeleistung und
den Empfangseigenschaften der Empfänger spielen
nebenUmwelteinüssenwieLuftfeuchtigkeitbauliche/
abschirmende Gegebenheiten vor Ort eine wichtige
Rolle.
Hiermit erklärt die eQ-3 AG, dass sich dieses Gerät in
Übereinstimmung mit den grundlegenden Anforde-
rungen und den anderen relevanten Vorschriften der
Richtlinie1999/5/EGbendet.
DievollständigeKonformitätserklärungndenSie
unter www.HomeMatic.com.
6 Montage und Inbetriebnahme
6.1 Allgemeine Montagehinweise
• DerFunk-NeigungssensorkannmitzweiSchrau-
ben oder doppelseitigem Klebeband z. B. an
ein Garagentor montiert werden. Es ist dabei zu
beachten, dass das Gerät so befestigt wird, dass
sich die Batterieplatine, z. B. bei einem geschlos-
senenGaragentor,untenbendet.Willmanz.
B. eine im geschlossenen Zustand waagerecht
liegende Luke sichern, muss das Gerät an der
Oberseite seines Gehäuses, z. B. mit doppelsei-
tigem Montageklebeband, befestigt werden.
• Somitkanngewährleistetwerden,dassder
Funk-Neigungsschalter bei einer Kippbewegung
von ca. 15° einen Funkbefehl auslöst. Sollte der
Funk-NeigungssensorHM-Sec-TiSzuempnd-
lich gegen Erschütterungen,
z. B. durch Wind, reagieren, kann der Lagesen-
sor (C) leicht nach oben gebogen werden.
Auf diese Weise kann der Sensor z. B. auch an
im Ruhezustand nicht genau senkrecht oder
waagerecht liegenden Gegenständen ange-
bracht arbeiten.

10 11
6.2 Montage, Batterie einlegen
1. Öffnen Sie das Gerät durch Lösen der beiden
Deckelschrauben und nehmen Sie den Deckel ab.
2. Befestigen Sie das Gerät am Montageort ent-
weder über die Montagebohrungen (B) mit zwei
Schrauben/Bolzen oder kleben Sie es mittels
doppelseitigem Montage-Klebeband an den zu
überwachenden Gegenstand an. Beachten Sie
dabei die Lagehinweise in Kapitel 6.1.
3. Legen Sie die mitgelieferte Lithium-Batterie (CR
2032) polrichtig entsprechend den Polaritätsmar-
kierungen in den Batteriehalter (D) ein (Pluspol
oben, siehe Markierungen am Batteriehalter).
Achtung!
Bei unsachgemäßem Einsetzen bzw. Aus-
tausch der Batterie besteht Explosionsgefahr!
Die verwendete Lithiumbatterie muss kurz-
schlussfest sein. Verwenden Sie zum Einset-
zen der Batterie keinesfalls einen metallischen
Gegenstand, es besteht die Gefahr eines Kurz-
schlusses. Beachten Sie unbedingt die richtige
Polung beim Einsetzen der Batterie.
4. Nehmen Sie das Anlernen entsprechend
Kapitel 6.3 vor und justieren Sie bei Bedarf den
Neigungssensor entsprechend Kapitel 6.1.
5. Setzen Sie den Gehäusedeckel so auf das Gerät
auf, dass die Druck-Aussparung für die Geräte-
LED oben liegt und diese durch die Aussparung
zusehen ist.
Achten Sie dabei darauf, dass die Neopren-
Deckeldichtung sauber und komplett umlaufend
(Stoß muss im Einsatz unten liegen) in der
Deckelnut liegt und nicht gequetscht wird.
6. Verschrauben Sie den Deckel mit den beiden
Deckelschrauben.
6.2.1 Batterie wechseln
Vorsicht! Explosionsgefahr bei unsachge-
mäßem Austausch der Batterie! Beachten Sie
die Hinweise im Kapitel 6.2!
Verbrauchte Batterien gehören nicht in
den Hausmüll! Entsorgen Sie diese in
Ihrer örtlichen Batteriesammelstelle!
Erfolgt beim Neigen des Gerätes keine Reaktion des
zu steuernden Gerätes und liegt keine behebbare
Kommunikationsstörung vor (zu steuerndes Gerät vom
Netz getrennt, leere Batterien des Empfängers) so ist
die verbrauchte Batterie wie im vorhergegangenen Ka-

12 13
pitel beschrieben gegen eine neue Lithium-Zelle des
Typs CR 2032 auszutauschen. Beachten Sie dabei die
richtige Polung der Batterie.
6.2.2 Verhalten nach dem Einlegen der Batterie
Nach dem Einlegen der Batterie führt der Sensor
zunächst einen Selbsttest durch. Dies dauert ca.
2 Sekunden.
Danach erfolgt die Initialisierung. Den Abschluss bildet
die LED-Test-Anzeige: rot, grün, orange für jeweils
eine halbe Sekunde.
Tritt ein Fehler auf, wird dies durch rotes Blinken
signalisiert!
Danach sendet der Sensor eine Statusmeldung -
signalisiertdurchorangefarbenesAueuchtender
Geräte-LED.
Bei angelernten Sensoren folgt danach ein rotes oder
grünes Blinken, je nachdem, ob der Empfang bestätigt
wurde oder nicht.
Einmal langes, zweimal kurzes
Blinken, Pause (2 Wiederho-
lungen
Batteriespannung
zu gering
Einmal langes, einmal kurzes
Blinken, Pause (endlos)
Sensor defekt
Bei zu niedriger Batteriespannung wird, sofern es der
Spannungswert noch zulässt, trotzdem der Sensor ak-
tiviert und ist betriebsbereit. Je nach Beanspruchung
kann evtl. nach kurzer Erholungszeit der Batterie wie-
der mehrfach gesendet werden. Bricht beim Senden
die Spannung wieder zu weit zusammen, wird wieder
der entsprechende Fehlercode angezeigt.
6.3 Anlernen
Bitte lesen Sie diesen Abschnitt erst vollständig, bevor
sie mit dem Anlernen beginnen!
Mit dem Funk-Neigungssensor HM-Sec-TiS können
HomeMatic Aktoren, wie z.B. der Funk-Schalter
gesteuert werden. Dazu ist vorher ein Anlernprozess
durchzuführen. Alle HomeMatic-Geräte verfügen dazu
über eine Anlerntaste und eine Geräte-LED.
Soll nun der Funk-Neigungssensor HM-Sec-TiS z.B.
an einen Funk-Schalter angelernt werden, ist folgende

14 15
Prozedur durchzuführen:
1. Anlerntaste am Funk-Schalter drücken, bis die
LED anfängt, rot zu blinken. Dies dauert ca. 4
Sekunden.
2. Anlerntaste am Funk-Neigungssensor HM-
Sec-TiS kurz drücken. Die Geräte-LED blinkt für
einige Sekunden grün.
3. Nach beendetem Blinken ist der Sensor erfolg-
reich angemeldet.
Wenn kein Anlernen erfolgt, wird der Anlernmo-
dus automatisch nach 20 Sekunden beendet.
Hinweis: Ist der Funk-Neigungssensor bereits
an eine Zentrale angelernt und damit für
direktes Anlernen gesperrt, kann er zwar wie
oben beschrieben in den Anlernmodus gebracht
werden, nach Drücken einer Bedientaste leuchtet die
Geräte-LED jedoch für 2 Sekunden rot auf. Es ist kein
direktes Anlernen möglich!
7 Zurücksetzen in den
Auslieferungszustand
Halten Sie die Anlerntaste für mindestens 5 Sekunden
gedrückt. Die Geräte-LED beginnt, langsam rot zu
blinken. (Wollen Sie an dieser Stelle das Zurücksetzen
abbrechen, können Sie das mit einem kurzen erneuten
Tastendruck auf die Anlerntaste tun, oder Sie warten
15 Sekunden. In beiden Fällen stoppt das langsame
rote Blinken.)
Zum Zurücksetzen des Geräts drücken Sie nun erneut
für mindestens 5s die Anlerntaste. Die LED beginnt
nun während des gedrückt Haltens schneller rot zu
blinken. Loslassen schließt den Rücksetzvorgang ab
und zur Bestätigung des Zurücksetzens leuchtet die
LED für etwa 3 Sekunden dauerhaft rot auf.
Mögliche Fehlermeldungen:
(Dieser Fehler kann nur auftreten, wenn Sie
eine Zentrale besitzen und das Gerät an diese
Zentrale angelernt haben.)
Beginnt die LED nach 5 Sekunden gedrückt Halten
nicht zu blinken, sondern leuchtet dauerhaft auf, kann
das Gerät nicht zurückgesetzt werden! In diesem Falle
ist die Verschlüsselung mit einem vom Auslieferungs-
schlüssel verschiedenen System-Sicherheitsschlüssel

16 17
aktiv. Um den Sensor zurückzusetzen, müssen sie die
KongurationssoftwarederZentralezumZurückset-
zen benutzen! Der Vorgang ist in der Anleitung zur
Zentralen-Software beschrieben.
8 Wartung und Reinigung
Das Produkt ist für Sie bis auf einen eventuell erforder-
lichen Batteriewechsel und eine eventuell notwendige
Justage des Neigungssensors wartungsfrei. Überlas-
sen Sie eine Wartung oder Reparatur einer Fachkraft.
Reinigen Sie das Produkt mit einem weichen,
sauberen, trockenen und fusselfreien Tuch. Für die
Entfernung von stärkeren Verschmutzungen kann
das Tuch leicht mit lauwarmem Wasser angefeuchtet
werden. Verwenden Sie keine lösungsmittelhaltigen
Reinigungsmittel, das Kunststoffgehäuse und die
Beschriftung können dadurch angegriffen werden.
9 Technische Daten
Funkfrequenz: 868,3 MHz
Typ. Freifeldreichweite: 100 m
Stromversorgung: 1 x Lithium-Knopfzelle
CR2032
Batterielebensdauer: bis zu 3 Jahre
Schutzart: IP65
Gehäuse: ABS
Abmessungen (H x B x T): 50 x 50 x 35 mm
Technische Änderungen vorbehalten.
Entsorgungshinweis
Gerät nicht im Hausmüll entsorgen! Elektro-
nische Geräte sind entsprechend der Richtlinie
über Elektro-und Elektronik-Altgeräte über die
örtlichen Sammelstellen für Elektronik-Altgeräte zu
entsorgen.
Das CE-Zeichen ist ein Freiverkehrszeichen,
das sich ausschließlich an die Behörden
wendet und keine Zusicherung von Eigenschaften
beinhaltet.

18 19
Table of Contents
1 Information concerning these instructions ...19
2 Hazard information.....................19
3 Function . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
4 General system information
on HomeMatic .........................21
5 General information on radio operation ......22
6 Mounting and commissioning ............23
6.1 General notes on mounting ..............23
6.2 Mounting: Inserting the battery............24
6.2.1 Replacing the battery ...................25
6.2.2 Response once the battery
has been inserted......................26
6.3 Teaching-in...........................27
7 Resetting to the initial state ..............29
8 Maintenance and cleaning ...............30
9 Technical data ........................31
1 Information concerning these instructions
Read these instructions carefully before putting your
HomeMatic components into operation. Keep the
instructions so you can refer to them at a later date
should you need to.
If other people will actually be using the device,
ensure that they are given these operating
instructions.
Symbols used:
Caution!
This indicates a hazard.
Note. This section contains important
additional information.
2 Hazard information
• Observethenotesoninsertingandreplacingthe
battery contained in the section titled “Mounting and
commissioning”.
If the battery is inserted or replaced incorrectly,
there will be a risk of explosion.

20 21
3 Function
The wireless inclination sensor features an internal position
sensor, which opens a contact if the device strays from a
levelposition(youcancongurethedegreeofdriftwhich
must be reached before the contact is opened). Decoding
circuitry converts the detected status into HomeMatic wire-
less commands. The device is battery-operated, meaning it
canbeusedexiblyandinanylocation.
(A) – Teach-in button
(B) – Mounting hole
(C) – Position sensor
(D) – Lithium battery (CR 2032)
(E) – Device LED
4 General system information
on HomeMatic
This device is part of the HomeMatic home control
system and works with the bidirectional BidCoS® wire-
less protocol.
Alldevicesaresuppliedwithastandardconguration.
However,thedevicefunctionalitycanbeconguredby
means of software and a programming unit. For infor-
mation on the additional functions that can be made
available in this way and on the supplementary func-
tionswhichyoucanbenetfrombyusingtheHome-
Matic system in conjunction with other components,
pleaserefertotheseparatecongurationinstructions
or to the HomeMatic system manual.
Youcanndthelatestversionsofalltechnicaldocu-
ments and the latest updates at
www.HomeMatic.com.

22 23
5 General information on
radio operation
Wireless transmission is performed across a non-
exclusive transmission path, so disturbances cannot
be excluded.
Switching operations, electric motors or faulty electric
devices can also result in disturbances.
The range within buildings can differ greatly from that
available in the open air. As well as the transmitter
power and receiver properties, environmental factors
such as humidity have an important role to play, as do
on-site structural/screening conditions.
eQ-3 AG hereby declares that this device complies
with the basic requirements and other relevant regula-
tions contained in Directive 1999/5/EC.
Youcanndthefulldeclarationofconformityat
www.HomeMatic.com.
6 Mounting and commissioning
6.1 General notes on mounting
• Thewirelessinclinationsensorcanbemounted
to a garage door, for example, using two screws
or double-sided adhesive tape. You must ensure
that the device is mounted in such a way that the
battery plate is at the bottom when the garage
door is closed, for example. If you want to secure
a hatch which is horizontal when closed, for
instance, the device must be mounted via the top
of its housing, using double-sided adhesive tape,
for example.
• Thisensuresthatthewirelessinclinationsensor
will trigger a wireless command if there is a tilt
movement of around 15°. If the HM-Sec-TiS
wireless inclination sensor is too sensitive to
vibrations such as those caused by the wind, the
position sensor (C) can be bent upwards a little.
If you do this, the sensor will also work when
attached to objects which are not completely
vertical or horizontal when at rest, for example.

24 25
6.2 Mounting: Inserting the battery
1. Open the device by releasing the two cover screws
and removing the cover.
2. Fix the device at the installation site, either by
means of two screws/bolts through the mounting
bores (B), or by using double-sided adhesive
tape to attach it to the object to be monitored.
Observe the notes on positioning contained in
Subsection 6.1.
3. Insert the lithium battery (CR 2032) supplied
into the battery holder (D), observing the correct
polarity (positive pole to the top, see markings on
the battery holder).
Caution!
If the battery is inserted or replaced incorrectly,
there will be a risk of explosion. The lithium
battery used must be short-circuit proof. Under
no circumstances should you use any metal
objects to insert the battery, as there will be a
risk of short circuit. You must observe the cor-
rect polarity when inserting the battery.
4. Perform the teach-in procedure as per Subsec-
tion 6.3 and, if necessary, adjust the inclination
sensor as per Subsection 6.1.
5. Attach the housing cover to the device in such a
way that the recessed cut-out for the device LED
is at the top and the LED can be seen through it.
Ensure that the neoprene cover seal is clean,
that it is properly seated in the groove all the way
around the cover (the joint must be at the bot-
tom when the device is in use) and that it is not
pinched at any point.
6. Use the two cover screws to screw the cover on.
6.2.1 Replacing the battery
Caution! There will be a risk of explosion if the
battery is not replaced correctly. Observe the
notes in Subsection 6.2.
Used batteries should not be disposed of
with regular domestic waste. Instead, take
them to your local battery disposal point.
If the equipment being controlled does not respond
when the device inclines and there is no remediable
communication fault (equipment being controlled dis-
connectedfrommains,receiverbatteriesat),follow

26 27
the instructions contained in the previous subsection
to replace the old battery with a new lithium CR 2032
cell. You must observe the correct battery polarity.
6.2.2 Response once the battery has been inserted
Once the battery has been inserted, the sensor will
rstofallperformaself-test,whichwilltakeabouttwo
seconds.
Initialisation is carried out once the self-test has
nished.TheLEDtestdisplaywillindicatethatinitiali-
sation is complete: the LED will light up red, green and
orange in that order, for half a second each.
Ifanerroroccurs,thisisindicatedbytheLEDashing
red.
The transmitter then sends a status message, which is
indicated by the device LED lighting up orange.
If the sensors have been taught-in, the LED will then
ashredorgreentoindicatewhetherornotthemes-
sage has been received.
Onelongash,twoshort
ashes,pause(repeatedtwice)
Battery voltage
too low
Onelongash,oneshortash,
pause (continuous)
Faulty sensor
If the battery voltage is too low, the sensor will still be
activated and made ready for operation, provided that
the voltage value permits it. Depending on the par-
ticular load, it may be possible to send transmissions
again repeatedly, once the battery has been allowed a
brief recovery period. If the voltage drops too far again
during transmission, the corresponding error code will
be displayed once more.
6.3 Teaching-in
Please read this entire section before starting to carry
out the teach-in procedure.
The HM-Sec-TiS wireless inclination sensor can be
used to control HomeMatic actuators, such as wireless
switches. In order to do this, a teach-in process must
rstbecarriedout.AllHomeMaticdevicesfeaturea
teach-in button and a device LED for this purpose.
If the HM-Sec-TiS wireless inclination sensor is to be
taught-in to a wireless switch, for example, the follow-

28 29
ing procedure must be performed:
1. Press the teach-in button on the wireless switch
untiltheLEDstartstoashred,whichwilltake
about four seconds.
2. Press the teach-in button on the HM-Sec-TiS
wireless inclination sensor. The device LED will
ashgreenforafewseconds.
3. Oncetheashingstops,thismeansthatthesen-
sor has been successfully registered.
If no teach-in is carried out, teach-in mode will be
exited automatically after 20 seconds.
Note: If the wireless inclination sensor has
already been taught-in to a central control unit
and is thus blocked for direct teach-in, it can still be put
into teach-in mode as described above, but the device
LED will light up red for two seconds when a button is
pressed. Direct teach-in is not possible.
7 Resetting to the
initial state
Pressandholdtheteach-inbuttonforatleastve
seconds.ThedeviceLEDstartstoslowlyashred.(If
you want to cancel the reset procedure at this point,
youcaneitherpresstheteach-inbuttonagainbriey
or wait for 15 seconds. In both cases, the slow red
ashingwillstop.)
To reset the device, now press and hold the teach-in
buttonforatleastanotherveseconds.Withthe
buttonhelddown,theLEDwillnowstarttoashred
faster. Release the button to complete the reset proce-
dure; the LED lights up continuously for around three
secondstoconrmthattheresethasbeensuccessful.
Possible error messages:
(This error can only occur if you have a central
control unit to which you have taught-in the
device.)IftheLEDdoesnotstarttoashwhenthe
buttonhasbeenhelddownforveseconds,butlights
up continuously instead, the device cannot be reset. In
this case, coding is activated using a system security
key that differs from the one supplied with the product.
Toresetthesensor,youwillhavetousethecongura-
tion software for resetting the central control unit. The

30 31
procedure to follow is described in the instructions for
the central control unit software.
8 Maintenance and cleaning
This product does not require you to carry out any
maintenance, other than replacing the battery and
adjusting the inclination sensor, if necessary. Enlist an
expert to carry out any maintenance or repairs.
Clean the product using a soft, lint-free cloth that is
clean and dry. You can dampen the cloth a little with
lukewarm water in order to remove more stubborn
marks. Do not use any detergents containing solvents,
as they could corrode the plastic housing and label.
9 Technical data
Radio frequency: 868.3 MHz
Typ. open air range: 100 m
Power supply: 1 x lithium coin cell
CR 2032
Battery life: up to three years
Degree of protection: IP65
Housing: ABS
Dimensions (H x W x D): 50 x 50 x 35 mm
Subject to technical alterations.
Note on disposal
Do not dispose of the device with regular
domestic waste. Electronic devices must be
disposed of in accordance with the Waste Electrical
and Electronic Equipment Directive via local disposal
points for electronic waste.
The CE sign is a free trade sign addressed ex-
clusively to the authorities and does not include
any warranty of any properties

32
Bevollmächtigter des Herstellers:
Manufacturer’s authorised representative:
eQ-3 AG
Maiburger Straße 29
26789 Leer / GERMANY
www.eQ-3.de
