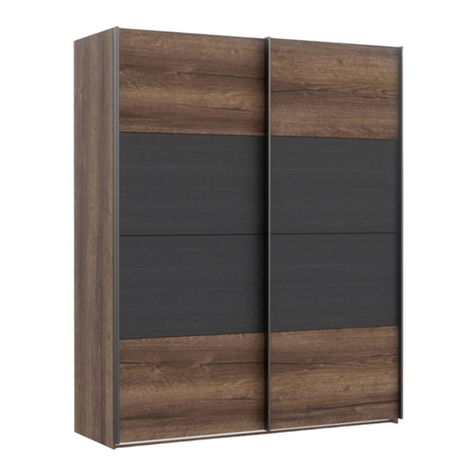

Baumax LUMENS 10 User manual

1/14
LUMENS 10 - 2019-08-30-001
120 MIN
515
1000
596
PL - Instrukcja montażu / BG - Сглобяване инструкция / CZ - Montáž instrukce / DE - Montageanleitung /
EN - Assembling instruction / ES - Montaje de instrucción / EST - Paigaldusjuhend / FR - Notice de montage /
HR - Sastavljanje upute / HU - Szerelési utasítás / I - Istruzioni di montaggio / LT - Montavimo instrukcija /
LV - Montāžas instrukcija / NL - Montage instructie / P - Montagem de instrução / RO - Asamblarea de instrucțiu-
ni / RU - Сборка инструкция / S - Montering instruktion / SK - Montáž inštrukcie / SLO - Sestavljanje navodila
/ SRB - Склапање инструкцију / TR - Kurulum Talimatları / UKR - Збірка інструкція /
PL - Przed rozpoczęciem zapoznać się z instrukcją montażu / BG - Преди да започнете се отнасят към инструкциите за инсталиране /
CZ - Před zahájením naleznete v montážním návodu / DE - Vor die montage, bitte beiliegende anweisungen folgen / EN - Before starting, refer to the
assembling advice in annex / ES - Antes de comenzar referirse a las instrucciones de instalación / EST - Enne käivitamist vaadake paigaldusjuhiseid /
FR - Avant de commencer, se reporter aux conseils de montage en annexe / HR - Prije početka pogledajte upute za instalaciju / HU - Megkezdése előtt
olvassa el a telepítési utasításokat / I - Avanti di comminciare, riportate agli consigli di montaggio / LT - Prieš pradedant kreiptis į montavimo instrukcija
/ LV - Pirms sākt montāžu, iepazīties ar instrukciju / NL - Voordat u begint Zie de installatie-instructies / P - Antes de começar a consultar as instruções
de instalação / RO - Înainte de a începe să consultați instrucțiunile de instalare / RU - Перед началом обратитесь к инструкции по установке /
S - Innan du börjar se Installationsanvisningen / SK - Pred začatím nájdete v montážnom návode / SLO - Pred začetkom glejte navodila za name-
stitev / SRB - Пре почетка погледајте упутства за инсталацију / TR - Kuruluma basl madan once, montaj talimatnamesini sirasiyla takip edin. /
UKR - Перед початком зверніться до інструкції з установки /
LUMENS 10

2/14 LUMENS 10 - 2019-08-30-001
STOP
5 9 0 1 5 0 3 0425 5 7
xxxxxxxxxx
xxxxxxxxxx
Kolor:
Color:
Nazwawyrobu:
ProductName:
xxxxxxxx
Dataprodukcji:
Productiondate:
2015-09-23
Pakujący:
Packager:
ZM1/ZP2 0
Szkło:
Glass:
2CLER01-001-1/2
Kodpaczki:
Codepackages:
0cm
000cm
00,0cm
nrpaczki:
package
1/2
0,000
00
2/2
Wyróbskładasię z:
Theproductconsistsof::
0000
000
000
xxxxxxxxxx
xxxxxxxxxx
Kolor:
Color:
Nazwa wyrobu:
Product Name:
xxxxxxxx
Data produkcji:
Production date:
0000-00-00 xx0/xx0 0 0xxxxx00-000-0/0
Kod paczki:
Code packages:
n
PL - Zachowaj w razie reklamacji !!! / BG - Пазете в случай на рекламация !!! / CZ - Uchovávejte pro případ stížnosti
!!! / DE -
Bewahren Sie das Etikett für Reklamationen !!! / ENG - Keep the label for complaints !!! / ES - Conservar en
caso de reclamación !!! / EST - Kaebuse korral hoidke alles !!! / FR - Conserver en cas de réclamation !!! / HR - Zadržite
u slučaju prigovora !!! / HU - Tartsa fenn panasz esetén !!! / IT - Conservare in caso di reclamo !!! / LT - Laikykite skundo
atveju !!! / LV - Saglabājiet sūdzības gadījumā !!! / NL - Bewaren in geval van een klacht !!! / PO - Guarde em caso de
reclamação !!! / RO - Păstrați în cazul unei reclamații !!! / RU - Сохранить в случае рекламации !!! / S - Förvara vid
klagomål !!! / SK - Majte v prípade reklamácie !!! / SLO - Hranite v primeru pritožbe !!! / SRB - Задржите у случају
жалбе !!! / TR - Şikayet durumunda saklayın !!! / UKR - Зберігати у разі скарги !!!

3/14
LUMENS 10 - 2019-08-30-001
CODE CODE
Lumens10_05
Lumens10_04
Lumens10_07
Lumens10_06
Lumens10_03
Lumens10_02
Lumens10_01
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
494
494
91
92
494
964
1000
160
160
948
546
578
546
596
1
1
1
1
1
1
1
1/1
1/1
1/1
1/1
1/1
1/1
1/1
5
3
6
27
1
4

4/14 LUMENS 10 - 2019-08-30-001
0 1 2 3 4 5 6 7 8 9 10
K1
K1
8x32
x 12
B2
B2
H - 12
x 10
ZS2
ZS2
O20
x 8
ZJ1
ZJ1
L-43
x 10
ZMT
ZMT
6x20
x 2
MT2
MT2
Ø 20
x 2
SG1
SG1
x 4

5/14
LUMENS 10 - 2019-08-30-001
ZJ1
ZJ1
L-43
x 2
K1
K1
8x32
x 4
5
K1 K1
4x
ZJ1 ZJ1
2x
1
1/1
x1

6/14 LUMENS 10 - 2019-08-30-001
ZJ1
ZJ1
L-43
x 1
K1
K1
8x32
x 1
B2
B2
H - 12
x 1
B2
B2
H - 12
x 2
SG1
SG1
x 2
2
3
5
SG1SG1
2x
B2
2x
2 B2 B2
ZJ1
K1

7/14
LUMENS 10 - 2019-08-30-001
ZJ1
ZJ1
L-43
x 1
K1
K1
8x32
x 1
B2
B2
H - 12
x 1
SG1
SG1
x 1
ZMT
ZMT
6x20
x 1
4
5
2
SG1SG1
ZMT
1
K1
B2
ZJ1

8/14 LUMENS 10 - 2019-08-30-001
6
7
1
SG1SG1
ZMT
4
B2 B2
4x
K1 K1
2x
K1
K1
8x32
x 2
B2
B2
H - 12
x 4
SG1
SG1
x 1
ZMT
ZMT
6x20
x 1

9/14
LUMENS 10 - 2019-08-30-001
8
9
6
B2 B2
2x
MT2 2x
7
K1
4x
ZJ1
6x
ZJ1
ZJ1
L-43
x 6
K1
K1
8x32
x 4
MT2
MT2
Ø 20
x 2
B2
B2
H - 12
x2

10/14 LUMENS 10 - 2019-08-30-001
10
11
1
4
2

11/14
LUMENS 10 - 2019-08-30-001
12
13
3
5

12/14 LUMENS 10 - 2019-08-30-001
14
15
6
2x
2x
7
6x

13/14
LUMENS 10 - 2019-08-30-001
16
B2
ZS2
8x
ZS2
ZS2
O20
x 8

14/14 LUMENS 10 - 2019-08-30-001
1234
1 m
1m
60˚C
