Baumer UNDK 20N6914/S35A User manual

UNDK 20N6914/S35A
10144966
1/2
IND. CONT. EQ.
1DD2
Ultraschall-Sensoren
Ultrasonic sensors
Détecteurs à ultrasons
Näherungsschalter
Proximity sensor
Détecteur de proximité
Canada
Baumer Inc.
CA-Burlington, ON L7M 4B9
Phone [phone]
China
Baumer (China) Co., Ltd.
CN-201612 Shanghai
Phone [phone]
Denmark
Baumer A/S
DK-8210 Aarhus V
Phone: [phone]
France
Baumer SAS
FR-74250 Fillinges
Phone [phone]
Germany
Baumer GmbH
DE-61169 Friedberg
Phone [phone]
India
Baumer India Private Limited
IN-411058 Pune
Phone [phone]
Italy
Baumer Italia S.r.l.
IT-20090 Assago, MI
Phone [phone]
Singapore
Baumer (Singapore) Pte. Ltd.
SG-339412 Singapore
Phone [phone]
Sweden
Baumer A/S
SE-56133 Huskvarna
Phone [phone]
Switzerland
Baumer Electric AG
CH-8501 Frauenfeld
Phone [phone]
United Kingdom
Baumer Ltd.
GB-Watchfield, Swindon, SN6 8TZ
Phone [phone]
USA
Baumer Ltd.
US-Southington, CT 06489
Phone [phone]
www.baumer.com/worldwide
Baumer Electric AG · CH-8501 Frauenfeld
Phone [phone] · Fax [phone]

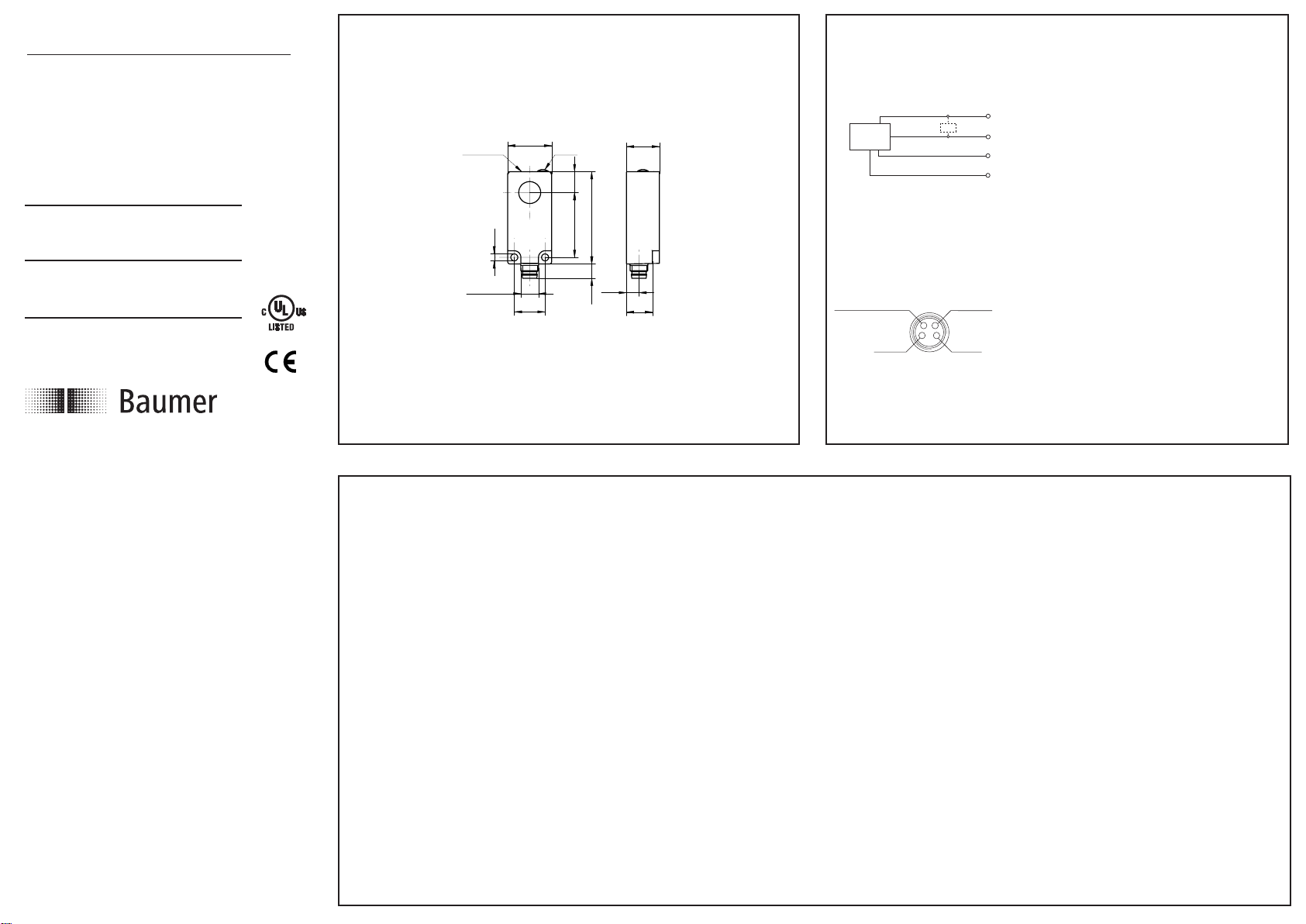

Abmessungen
Dimensions
Dimensions
42
6,5
9,5
3,2
14
M8x 1 5,7
11,8
15
LEDTeach-in
20
29,5
• Alle Masse in mm
• All dimensions in mm
• Toutes les dimensions en mm
Elektrischer Anschluss
Connection diagrams
Schéma de raccordement
NPN Schliesser (NO)
NPN make function (NO)
NPN à fermeture (NO)
0 V
WH (2)
BU (3)
BN (1)
BK (4)
+VS
output
control/Teach-in
NPN ZBN = Braun/brown/brun
BK = Schwarz/black/noir
BU = Blau/blue/bleu
WH = Weiss/white/blanc
• Vor dem Anschliessen des Sensors die Anlage spannungsfrei schalten
• Disconnect power before connecting the sensor
• Mettre l’installation hors tension avant le raccordement du détecteur
Anschlussbelegung
Pin assignment
Raccordement
1 / +VS3 / 0 V
4 / Output
2 / cont/Teach-In
Bedienungsanleitung Operating instructions Notice d'utilisation
Einstellung Schaltpunkt Sde
Teach-in Verriegelung Teach-in locking Verrouillage du Teach-in
respectively after the end of the last Teach-in process.
5 min. nach jedem Power-up, 5 min. after every power-up, 5min.après chaque mise sous
bzw. nach dem Ende des letzten Teach-in Vorgangs. tension resp. après fin du dernier processus Teach-in.
Sensor in die Werkseinstellung zurücksetzten
Teach-in-Taste ca. 2s drücken oder externen Teach-
in-Anschluss mit +Vs verbinden bis die LED grün
1. Den Sensor in den Einstellmodus bringen:
blinkt. Taste loslassen bzw. die Verbindung öffnen.
2. Die LED blinkt grün. Das Objekt an die gewünschte
Bereichsgrenze bringen und die Teach-in-Taste kurz
drücken oder den externen Teach-in-Anschluss kurz
mit +Vs verbinden.
Wird die Teach-in-Taste länger als 6s gedrückt oder der
externe Teach-in-Anschluss mit +Vs verbunden, wird
der Sensor in die Werkseinstellung zurückgesetzt. Der
Sensor zeigt dies durch schnelles Blinken der grünen
3. Bestätigung des erfolgreichen Teach-Vorgangs durch
Leuchten der grünen LED für 2s.
Adjustment switching point Sde
Resetting to original factory settings
Press the Teach-in button or connect the white
Teach-in wire to +Vs for approx. 2secs until the LED
1. Adjustment mode:
flashes green. Release button or disconnect
2. LED flashes green. Place the target at the required
scanning range and press the Teach-in button or
connect the external white Teach-in wire shortly
3. Successful completion of Teach-in procedure is
confirmed by LED being "on" for approx. 2secs.
Holding the button down or connecting the white
Teach-in wire to +Vs for > 6secs, will automatically
restore the original factory setting. Fast flashing of
the green LED indicates successful completion
Ajustage du point de commutation Sde
Réinitialisation des fonctions originales
Presser le bouton Teach-in ou connecter le Teach-in
externe avec +Vs pendant environ 2 secondes
1. Ajustage:
jusqu'à ce que la LED vert clignote.
2. LED clignote en vert. Placer I'objet à détecter à la
distance désirée et presser le bouton Teach-in ou
connecter briévement le Teach-in externe (WH)
avec +Vs.
3. La validation de la procédure Teach-in est confirmée
par I'état de fonctionnement de la LED pendant
environ 2 secondes.
Maintenir le bouton ou connecter le Teach-in externe
avec +Vs pendant > 6 secondes, réinitialisera
automatiquement les fonctions originales. Le
clignotement rapide de la LEDs vert indique la validation
LED an.
Teach-in wire.
to +Vs.
of the resetting.
Relâcher le bouton ou déconnecter le Teach-in externe.
de la réinitialisation.

UNDK 20N6914/S35A
2/2
Technische Daten
Technical data
Données techniques
Betriebsspannungsbereich Vs Plage de tension Vs
Stromaufnahme max. (ohne Last) current consumption max. (no load) Consommation max. (sans charge)
Max. Laststrom Max. load current Courant de charge max.
Kurzschlussfest Short circuit protection Protégé contre courts circuits
Ausgangsanzeige Output state indication Indication de l’état de sortie
Schutzklasse Protection class Classe de protection
Verpolungsfest
Temperaturbereich
Voltage supply range Vs
Reverse polarity protection
Temperature range
Protégé contre inversion de polarité
Température de fonctionnement
IP67
-10...60°C
LED grün/green/vert
ja/yes/oui
ja/yes/oui
200mA
<35mA
12-30VDC (UL-Class 2)
4% Sde
(siehe Dok./see doc./consultez doc.)
30...200mm
10mm...Sde
Dérive en température
Hystérésis typ.
Faisceau sonore
Val. fin. de portée de dét. Sde (touche)
Portée de détection Sd
Temperature drift
Hysteresis typ.
Sonic cone profile
Scanning range far limit Sde (button)
Scanning range Sd
Temperaturdrift
Hysterese typ.
Schallkeule
Erfassungsbereich-Endwert Sde (Taste)
Erfassungsbereich Sd
General information
Informations supplémentaires
Weitere Erläuterungen
output
VOUT
Sde
SO
scanningrange
adjusting range
ofswitchingpoints
switchingpointoutput
Funktionsdiagramm
Diagramme de fonctionnement
Functional diagramm
Hinweise
Notes
Notes
Externen Teach-In nicht verwendet
Wird der externe Teach-In Eingang nicht
verwendet, muss er auf GND gelegt
werden.
External Teach-In not used,
If external Teach-In option is not used, the
Teach-In wire must be attached to GND.
Teach-in externe non utilisé
Dans le cas ou le Teach-in externe n’est
pas utilisé, il faut le raccorder avec GND.
Technische Änderungen vorbehalten Technical specifications subject to change Sous réserve de modifications techniques
