Bcs Duplex gold User manual

DUPLEX

GOLD

•FALCIATRICE A DOPPIA LAMA

•TRACTOR-MOUNTED DOUBLE

KNIFE CUTTER BAR

•BARRE DE COUPE

•SEGADORA

•DOPPELMESSER MÄHBALKEN

FÜR TRAKTOREN

DUPLEX

GOLD ST

MANUALE D’ USO E MANUTENZIONE Codice 90103050 Edizione 03/07

OWNER’ S MANUAL Code 90103050 Edition 03/07

MANUEL D’ ENTRETIEN Code 90103050 Edition 03/07

MANUAL DE USO Y MANTENIMIENTO Codigo 90103050 Ediciòn 03/07

WARTUNGSANLEITUNG Kodezahl 90103050 Ausgabe 03/07

BCS SpA - V.le Mazzini, 161 - 20081 ABBIATEGRASSO - MI - Italia

DUPLEX

GOLD

•FALCIATRICE A DOPPIA LAMA

•TRACTOR-MOUNTED DOUBLE

KNIFE CUTTER BAR

•BARRE DE COUPE

•SEGADORA

•DOPPELMESSER MÄHBALKEN

FÜR TRAKTOREN

DUPLEX

GOLD ST

MANUALE D’ USO E MANUTENZIONE Codice 90103050 Edizione 03/07

OWNER’ S MANUAL Code 90103050 Edition 03/07

MANUEL D’ ENTRETIEN Code 90103050 Edition 03/07

MANUAL DE USO Y MANTENIMIENTO Codigo 90103050 Ediciòn 03/07

WARTUNGSANLEITUNG Kodezahl 90103050 Ausgabe 03/07

BCS SpA - V.le Mazzini, 161 - 20081 ABBIATEGRASSO - MI - Italia

NOTE

...........................................................................................................................................................................................................................……...

I

INTRODUZIONE

La società BCS si complimenta con Voi per la scelta di un nostro pro-

dotto garantendoVi il massimo dell’assistenza e della collaborazione

che da sempre contraddistinguono il nostro marchio. Questa pubblica-

zione vi aiuterà a conoscere meglio la vostra macchina. Se verrà usata

seguendo queste istruzioni vi durerà molti anni e vi sarà di prezioso

aiuto per svolgere i vostri lavori agricoli. Vi raccomandiamo pertanto di

leggere attentamente queste pagine e di seguire sempre i consigli.

IMPIEGO DUPLEX GOLD E DUPLEX ST

Le macchine comprese in questo manuale sono

costruite in accordo con la direttiva CEE 98/37.

La Duplex Gold ha passo dei denti di 76mm (3”), è particolarmente in-

dicata su prati senza sassi. In presenza di sassi consigliamo di utilizza-

re la Gold ST, con passo dei denti di 50mm (2”).

INTRODUCTION

BCS congratulates with you for your purchasing a machine from our

range. We will grant the assistance and cooperation which have

always been a feature of our products. If used in accordance with the

instruction contained in your owner’s manual, your machine will last

many years and will prove to be of an invaluable assistance to you. We

therefore reccomend that you read the manual carefully and follow the

advice given.

APPLICATION OF DUPLEX GOLD AND DUPLEX ST

The machine described in this manual have been

built according to the EEC rule 98/37.

Duplex Gold has a tooth pitch of 76mm (3”); it is particularly suitable

for lawns without pebbles: in the presence of pebbles, we suggest

using Duplex Gold ST with a tooth pitch of 50mm (2”).

INTRODUCTION

La société BCS vous félicite pour le choix d’un de nos produits en vous

assurant le maximum de notre assistance et collaboration qui ont tou-

jours distingué notre marque. Cette pubblication vous aidera à mieux

connaître votre machine. Si vous utilisez conformément aux instructions

contenues dans ce manuel, elle durera de nombreuses annèes et sera

pour vous une aide précieuse pour vos travaux agricoles. Nous vous re-

commandons, par conséquent, de lire ces pages avec attention et de

suivre scrupuleusement les conseils.

EMPLOI DUPLEX GOLD ET DUPLEX ST

Les machines qui se trouvent dans ce manuel,

sont construites suivant la norme des machines

CEE 98/37.

Le pas des dents de la Duplex Gold est de 76 mm (3”); elle est particuliè-

rement indiquée pour les gazons sans cailloux; en présence de cailloux,

nous conseillons d’utiliser la Duplex Gold ST dont le pas des dents est

de 50 mm (2”).

INTRODUCCION

La sociedad BCS se alegra con usted por haber escogido nuestro pro-

ducto. BCS puede asegurar la maxima asistencia y collaboraciòn que

siempre han caracterizado nuestra marca. Este libro le ayudarà a cono-

cer mejor su màquina. Si la usa siguiendo estas instrucciones le durerà

muchõs anos y la serà de gran ayuda para desarrollar sus trabajos agrì-

colas. Le recomenamos pues, leer atentamente estas pàginas y seguir

siempre los consejos que en ellas encontrarà.

EMPLEO DUPLEX GOLD Y DUPLEX ST

Las màquinas incluidas en este manual, han sido

producidas segùn la directiva la CEE 98/37 por

las màquinas.

Duplex Gold con un paso de los dientes de 76mm (3”), está especial-

mente indicada en praderas sin piedras. Si existen piedras, aconseja-

mos usar la Duplex Gold ST, con un paso de dientes de 50 mm (2”).

EINLEITUNG

BCS erfreut sich um Ihre Wahl. Unsere Firma wird zweifellos Ihnen

seine beste Wartung und Zusammenarbeit bieten, die seit immer BCS

Produkte kenzeichen. Wenn Sie in diesem Handbuch erteilten Anlei-

tungen beherzigen, wird Ihre Maschine über lange Zeit eine wertvolle

Hilte sein. Bitte lesen Sie daher die vorliegende Bedienungsanteitung

autmerksam durch und befolgen Sie die erteilten Ratschläge.

EINSATZ DER DUPLEX GOLD UND DUPLEX ST

Die in dem vorliegenden Handbuch beschriebenen

Maschinen entsprechen der EWG 98/37 Richtlinie.

Der Zähneabstand beträgt bei der Duplex Gold 76mm (3”); deshalb

ist sie besonders für steinlose Wiesen geeignet; bei Steinen empfeh-

len wir den Einsatz der Duplex Gold ST mit einem Zähneabstand von

50 mm (2”).

I

GB

FE

D

II

INDICE

INTRODUZIONE / IMPIEGO

INDICE

PREPARAZIONE DUPLEX GOLD

ADESIVE PER LA SICUREZZA

AVVERTENZE IMPORTANTI PER LA SICUREZZA

CARATTERISTICHE TECNICHE

AGGANCIAMENTO AL TRATTORE

VELOCITA’ DI LAVORO

SOLLEVAMENTO BARRA

DISTACCO DAL TRATTORE

REGOLAZIONE ALTEZZA TAGLIO

Pag. I

“ II

“ 1

“ 2

“ 3

“ 4

“ 6

“ 10

“ 12

“ 14

CILINDRO DI SOLLEVAMENTO

SOSTITUZIONE LAMA

SOSTITUZIONE DENTI

SOSTITUZIONE PETTINE COMPLETO

REGISTRAZIONE PREMILAMA

TAVOLA ANDANA

SCARPA ESTERNA

LUBRIFICAZIONE

GARANZIA

RICAMBI

Pag. 16

“ 18

“ 20

“ 22

“ 24

“ 26

“ 27

TABLE OF CONTENTS

INTRODUCTION / APPLICATION

TABLE OF CONTENTS

DUPLEX GOLD PREPARATION

LABELS WITH SAFETY INSTRUCTIONS

IMPORTANT NOTICE ON SAFETY

TECHNICAL FEATURES

COUPLING TO TRACTOR

WORKING SPEED

BAR LIFTING

SEPARATION FROM TRACTOR

ADJUSTMENT OF CUTTING HEIGHT

Page I

“ II

“ 1

“ 2

“ 3

“ 4

“ 6

“ 10

“ 12

“ 14

LIFTING CYLINDER

BLADE REPLACEMENT

TEETH REPLACEMENT

COMPLETE COMB REPLACEMENT

ADJUSTMENT OF BLADE HOLDER

OUTER SHOE

ANDANA TABLE

GREASING

GUARANTEE

SPARE PARTS

Page 16

“ 18

“ 20

“ 22

“ 24

“ 26

“ 27

CONTENU

INTRODUCTION / EMPLOI

CONTENU

PREPARATION DE LA DUPLEX GOLD

ADHÉSIFS POUR LA SÉCURITÉ

IMPORTANT REGLES DE SÉCURITÉ

CARACTERISTIQUES TECHNIQUES

ACCROCHAGE AU TRACTEUR

VITESSE DE TRAVAIL

RELEVAGE DE LA BARRE

DETACHEMENT DU TRACTEUR

RÉGLAGE DE LA HAUTEUR DE COUPE

Page I

“ II

“ 1

“ 2

“ 3

“ 4

“ 6

“ 10

“ 12

“ 14

CYLINDRE DE RELEVAGE

REMPLACEMENT DE LA LAME

REMPLACEMENT DES DENTS

REMPLACEMENT DU PEIGNE COMPLET

ENREGISTREMENT PRESSE-LAME

MONTANT EXTERNE

TABLE ALIGNEUSE

LUBRIFICATION

GARANTIE

PIECES DÉTACHÉES

Page 16

“ 18

“ 20

“ 22

“ 24

“ 26

“ 27

INDICE

INTRODUCCION / EMPLEO

INDICE

PREPARACIÓN DE LA DUPLEX GOLD

ADHESIVOS PARA LA SEGURIDAD

ADVERTENCIAS IMPORTANTES DE SEGURIDAD

CARACTERISTICAS TECNICAS

ENGANCHE AL TRACTOR

VELOCIDAD DE TRABAJO

ELEVACION BARRA

SEPARACION DEL TRACTOR

REGULACION ANCHURA DE CORTE

Page I

“ II

“ 1

“ 2

“ 3

“ 4

“ 6

“ 10

“ 12

“ 14

CILINDRO DE LEVANTAMIENTO

SUBSTITUCÍON CUCHILLA

SUBSTITUCÍON DIENTES

SUBSTITUCÍON PATIN COMPLETO

REGULACION DE LA PRENSA DE CUCHILLA

ALOJAMIENTO EXTERNO

CHAPA ANDANA

LUBRICACIÓN

GARANTIA

REPUESTOS

Page 16

“ 18

“ 20

“ 22

“ 24

“ 26

“ 27

INHALT

EINLEITUNG / EINSATZ

INHALT

VORBEREITUNG DER DUPLEX GOLD

SICHERHEITSSELBSTKLEBER

WICHTIGE SICHERHEITANWEISUNGEN

TECHNISCHE EIGENSCHAFTEN

KUPPLUNG AM TRAKTOR

ARBEITSGESCHWINDIGKEIT

STANGEABHEBUNG

ABKLEMMEN VOM TRAKTOR

VERSTELLUNG DER SCHNITTHÖNE

Seite I

“ II

“ 1

“ 2

“ 3

“ 4

“ 6

“ 10

“ 12

“ 14

ABHEBUNGSZYLINDER

MESSERERSATZ

FINGERERSATZ

ERSATZ DES KOMPLETTEN MESSERS

MESSERHALTER EINSTELLUNG

AUSSENSCHUH

SCHICHTTAFEL

SCHMIERUNG

GARANTIE

ERSATZTEILE

Seite 16

“ 18

“ 20

“ 22

“ 24

“ 26

“ 27

I

GB

FE

D

1

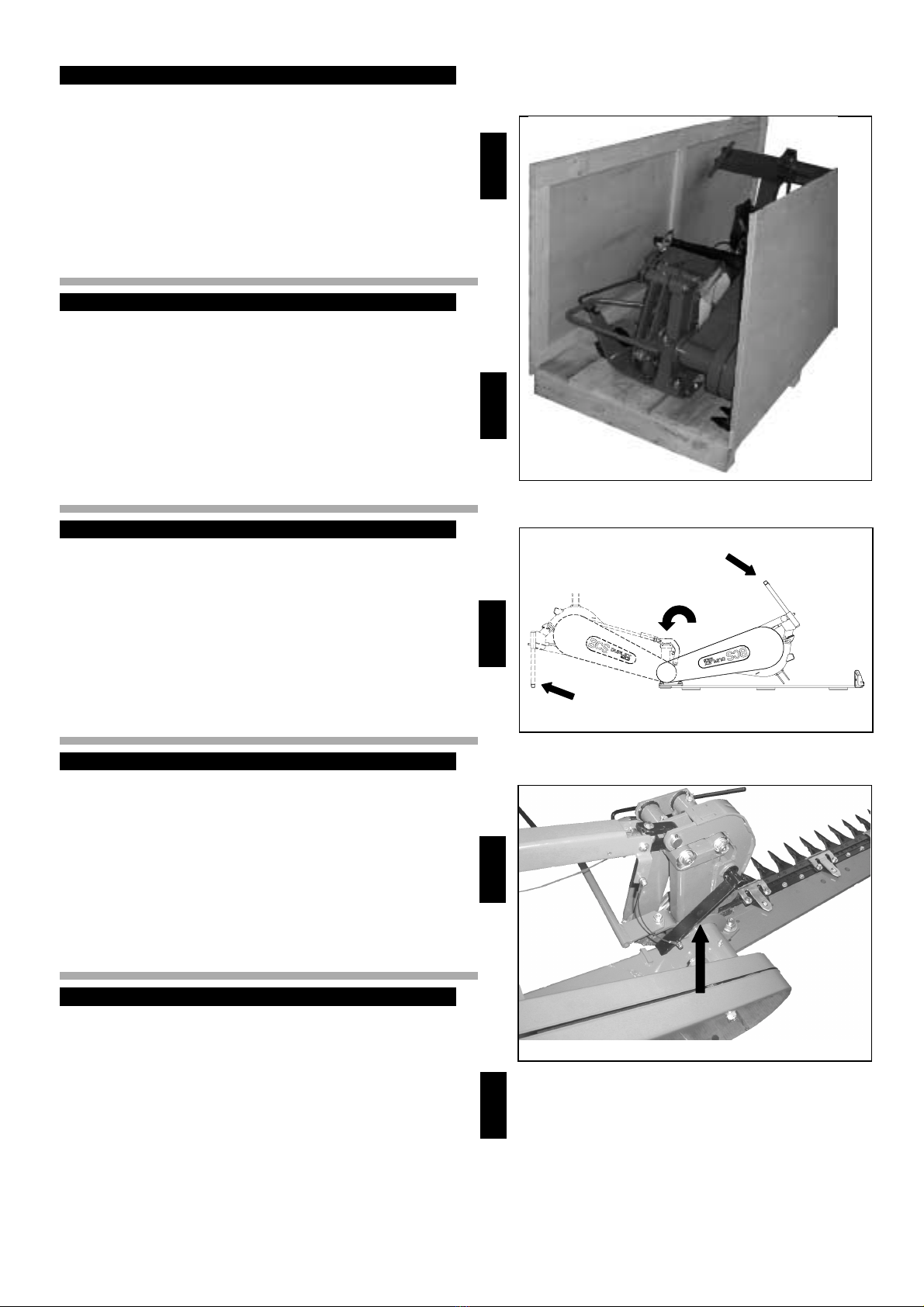

PREPARAZIONE DUPLEX GOLD

La Duplex Gold arriva completamente montata ad esclusione

di piede e tavola andana.

Per la preparazione procedere nel modo seguente:

•indossare guanti da lavoro;

•aprire la cassa d’imballo (fig.1);

•con la macchina in posizione A(fig.2) montare il piede C, la

copiglia e la spina di sicurezza;

•ruotare il gruppo telaio-braccio in posizione B(fig.2)

facendo appoggiare il piede Ca terra;

•montare il fermo D(fig.3) con la relativa spina elastica.

DUPLEX GOLD PREPARATION

The Duplex Gold is shipped completely assembled, with the

exception of the foot and tier table.

For preparation, proceed as follows:

•wear safety work gloves;

•open the packing crate (fig.1);

•with the machine in position A(fig.2), assemble the foot C,

cotter and safety pin;

•turn the frame-arm group in position B(fig.2), allowing the

foot Cto rest on the ground;

•assemble the stop D(fig.3) with its elastic pin.

PREPARATION DE LA DUPLEX GOLD

La machine Duplex Gold vous est livrée complètement

montée sauf le pied et la table andaineuse.

Pour la préparation, il faut procéder de la façon suivante:

•endosser des gants de travail;

•ouvrir la caisse d’emballage (fig.1);

•avec la machine sur position A(fig.2) monter le pied C, la

goupille et le goujon de sûreté.

•tourner le groupe châssis-bras sur position B(fig.2) en

faisant appuyer le pied Cà terre;

•monter l’arrêt D(fig.3) avec le relatif goujon élastique.

PREPARACIÓN DE LA DUPLEX GOLD

La Duplex Gold llega completamente montada excepto el pie

y la superficie andana. Para la preparación realizar lo

•abrir la caja de embalaje (fig.1);

•con la máquina en la posición A(fig.2) montar el pie C, la

clavija y el pasador de seguridad.

•poner el grupo chasis-brazo en posición B(fig.2) haciendo

que el pie Capoye en el suelo.

•montar el retén D(fig.3) con el correspondiente pasador

elástico.

VORBEREITUNG DER DUPLEX GOLD

Die Duplex Gold wird abgesehen von Fuß und Schichtplatte

komplett montiert angeliefert. Zur Vorbereitung ist wie folgt

beschrieben vorzugehen:

•Arbeitshandschuhe anziehen;

•Den Verschlag öffnen (Abb.1);

•Bei in Stellung A(Abb.2) stehender Maschine den Fuß C,

den Splint und den Sicherheitsstift anbringen.

•Gestell-Arm in Stellung B(Abb.2) drehen und dabei den

Fuß Cauf den Boden absetzen.

•Die Sicherung D(Abb.3) mit dazugehörigem Spannstift

anbringen.

I

GB

FE

D

C

Pos. B Pos. A

C fig.2

fig.1

fig.3

D

2

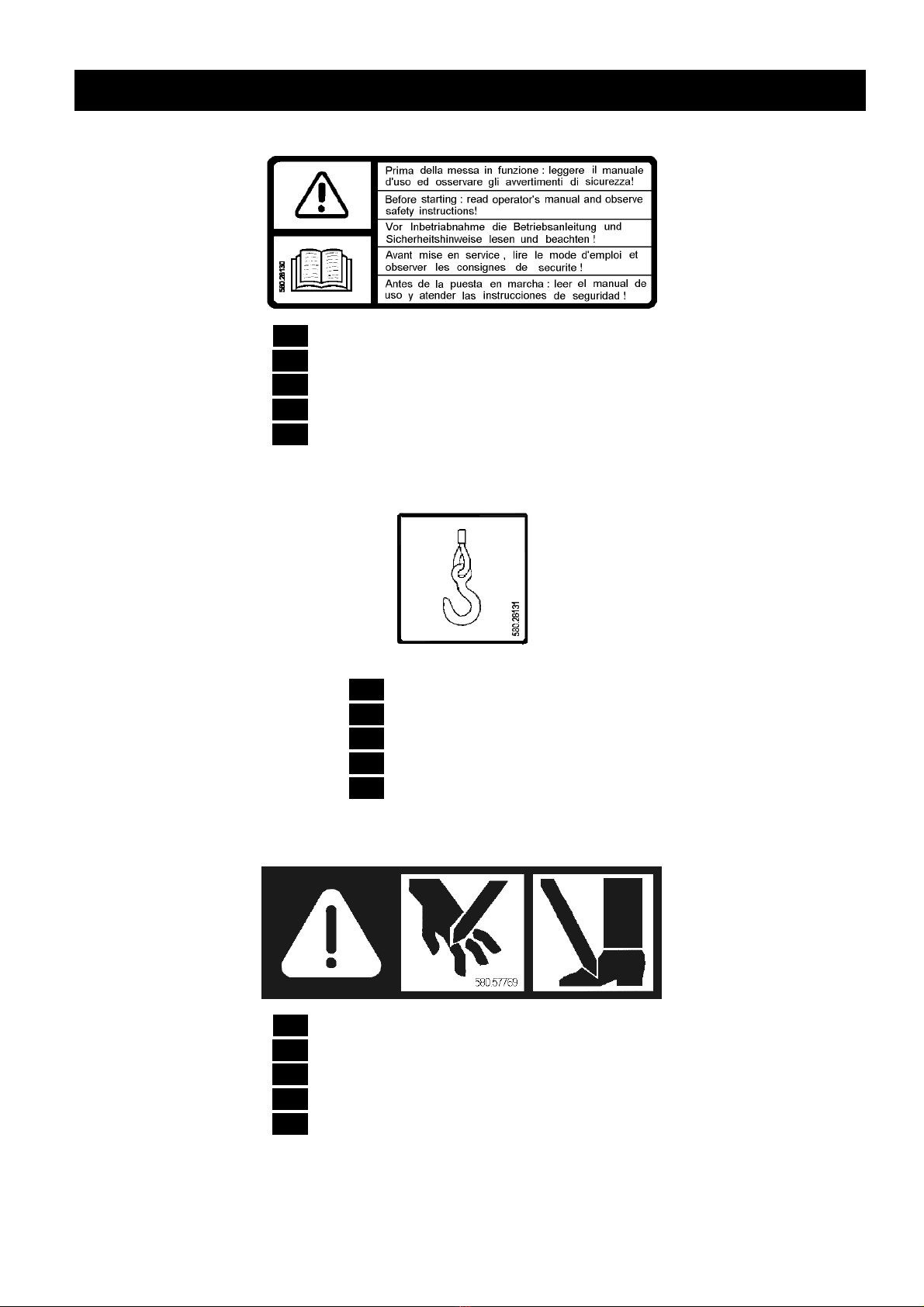

- Invito a leggere il manuale di uso e manutenzione

- Instruction to read the operator’s manual

- Priere de lire le manuel d’utilisation et d’entretien

- Les invitamos a leer el manual de uso y mantenimiento

- Aufforderung, die Gebrauchs und Wartungsanweisungen zu lesen

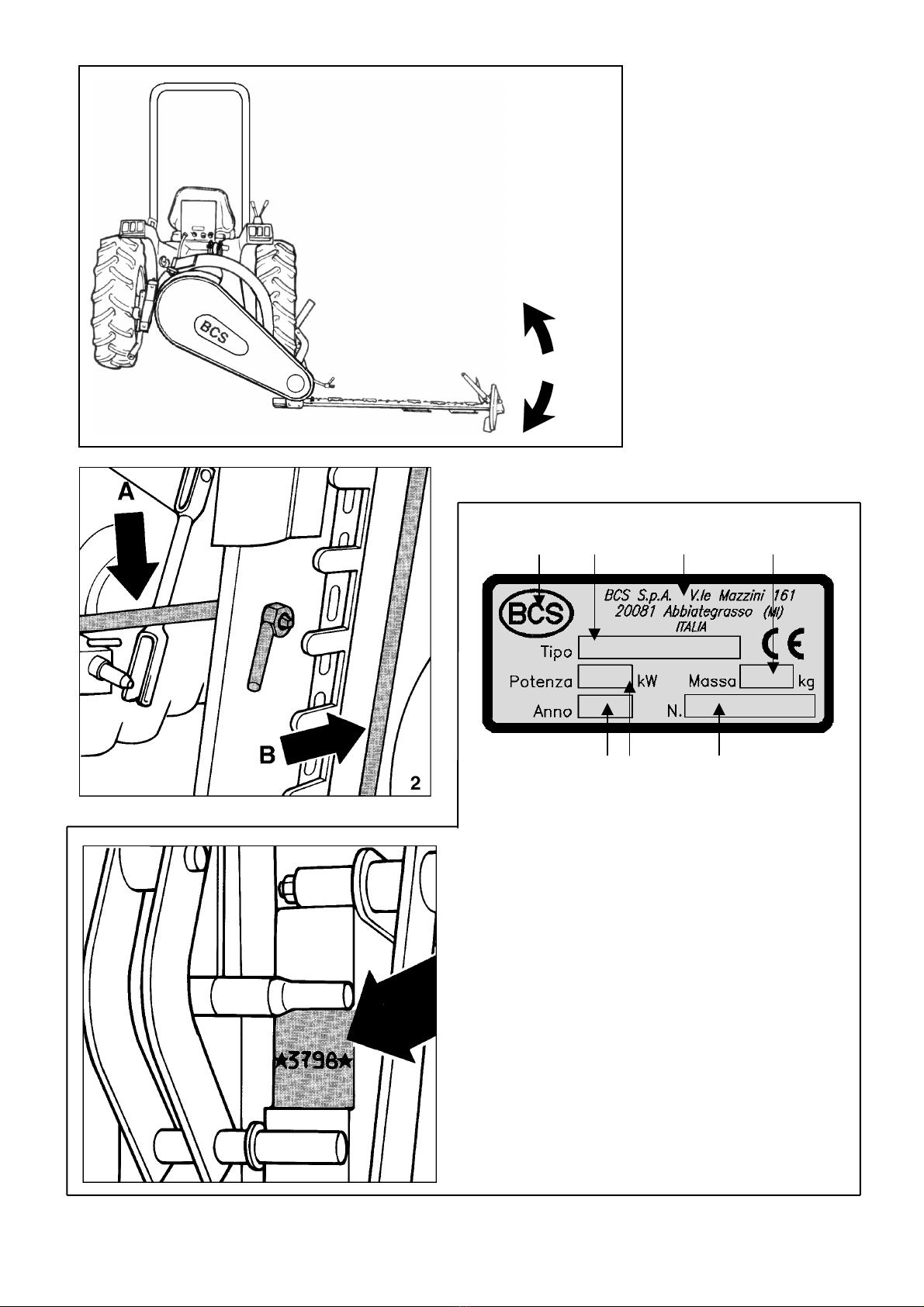

- Punto di sollevamento

- Raising point

- Point de soulevement

- Punto de elevación

- Hebestelle

- Pericolo lame taglienti

- Danger: cutting blades

- Danger pour lames coupant

- Peligro cuchillas cortantes

- Gefahr durch Schneidmesser

ADESIVE PER LA SICUREZZA / LABELS WITH SAFETY INSTRUCTIONS / ADHÉSIFS POUR LA SECURITÉ

ADHESIVOS PARA LA SEGURIDAD / SICHERHEITSSELBSTKLEBER

I

GB

F

E

D

I

GB

F

E

D

I

GB

F

E

D

3

GB IFED

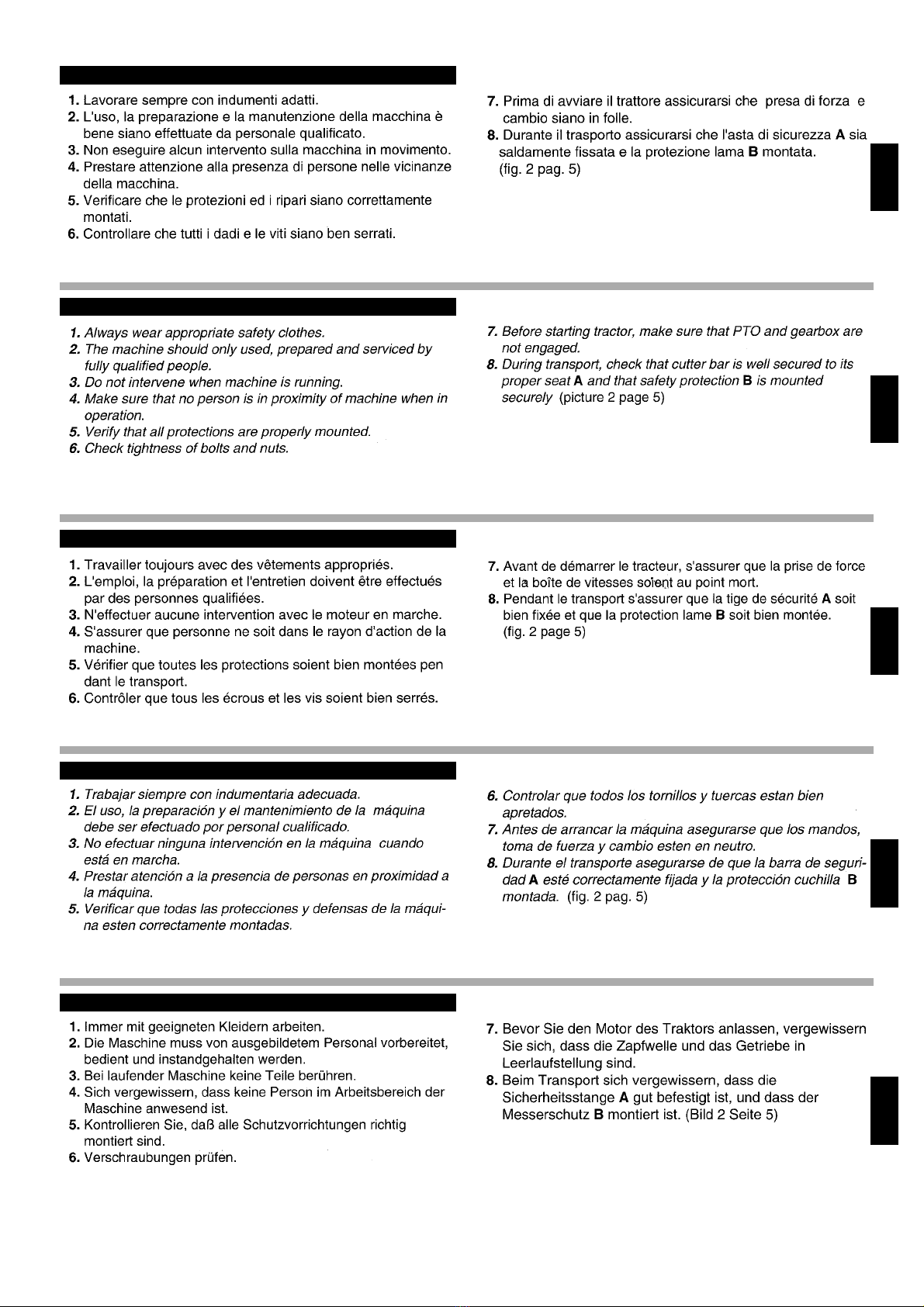

AVVERTENZE IMPORTANTI PER LA SICUREZZA

IMPORTANT NOTICE ON SAFETY

IMPORTANT REGLES DE SECURITE

ADVERTENCIAS IMPORTANTES DE SEGURIDAD

WICHTIGE SICHERHEITSANWEISUNGEN

4

CARATTERISTICHE TECNICHE Premilama: premilama elastico con stacco rapido per estra-

zione lama.

DOTAZIONE DI SERIE:

- Albero cardanico

- Slitte supplementari

- Kit attrezzi

- Protezione lama (per trasporto)

- Lama completa (di scorta)

- Manuale di uso e manutenzione

Barra a doppio movimento alternativo.

Larghezza di taglio: 1,68 - 1,82 - 2,12 m. (22 - 24 - 28 sez.)

Peso: circa 236 kg.

Presa di forza: 540 giri/min.

Sgancio di sicurezza in caso di urto.

Inclinazione barra: 55° verso il basso e 90° verso l’alto in fa-

se di lavoro (fig.1 pag.5). Velocità di lavoro: fino a 15 km/h.

Min. Potenza richiesta: kW 20 / HP 27.

Lame: spessore lame 2,5mm. Pettine (punte): passo 76mm

(3”) tipo GOLD per uso su prati senza sassi; passo 50mm (2”)

tipo GOLD ST per uso su prati in presenza di sassi.

IDENTIFICAZIONE

Il numero del telaio è punzonato sul supporto della barra e

riportato sulla targhetta (fig.3 - pag.5).

Riportare il n° di matricola della macchina a pag.29.

TECHNICAL FEATURES Blade pressing bars: elastic blade pressing bar with quick

release for blade extraction.

STANDARD EQUIPMENT:

- Cardan shaft

- Additional skids

- Tool kit

- Safety protection for cutter bar

(for transportation)

- Complete spare blade

- Owner’s manual.

Cutting bar with double alternative movement.

Cutting width: 1,68 - 1,82 - 2,12 m (22 - 24 - 28 sec.)

Weight: kg. 236 Power take-off: 540 R.P.M.

Safety release device. Bar inclination: 55° downwards

and 90° towards the top in operating mode (fig.1 page 5)

Working speed: up to 15 km/h.

Min. Requested power: kW 20 / HP 27.

Blade: blade thickness 2,5 mm.

Comb (points): pitch 76mm (3”) GOLD type for use on lawns

without pebbles; pitch 50mm (2”) GOLD ST for use on lawns

where pebbles are present.

IDENTIFICATION

The serial number is stamped on the cutter bar support and

printed on the nameplate (picture 3 - page 5).

Write down the machine code number on page 29.

CARACTERISTIQUES TECHNIQUES

Presse-lames: presse-lame élastique avec détachement ra-

pide pour l’extraction de la lame.

OUTILS EN SÉRIE:

- Arbre cardan

- Patins supplémentaires

- Boîte outils

- Protection de la lame (pour le

transport)

- Lame complète (de rechange)

- Manuel d’entretien

Barre de coupe à double lame.

Largeur de coupe: 1,68 - 1,82 - 2,12 mt. (22 - 24 - 28 sez.)

Poids: 236 kg. Prise de force: 540 tr/m.

Décrochement de sécurité en cas de choc.

Inclinaison barre: 55° vers le bas et 90° vers le haut en phase

de travail (fig.1 page 5). Vitesse de travail: jusqu’à 15 km/h.

Min. Puissance demandé: kW 20 / HP 27.

Lame: épaisseur lame 2,5mm.

Peigne (pointes): pas 76mm (3”) type GOLD pour un usage

sur gazon sans cailloux; pas 50mm (2”) type GOLD ST pour

un usage sur gazon avec cailloux.

IDENTIFICATION

Le numéro du châssis est poinçonné sur le support de la

barre de coupe et reporté sur la plaque (fig.3 - page 5).

Transcrire le numéro de matricule a page 29.

CARACTERISTICAS TECNICAS Sujetacuchillas: sujetacuchilla elástico con desacople rápi-

do para extraer la cuchilla.

DOTACIÓN DE SERIE:

Transmisión cardánica

Patines supplementarios

Kit hierramientas

Protección cuchilla (por el

transporte)

Cuchilla completa (repuesto)

Manual de uso y mantenimiento

Barra con doble movimiento alternativo.

Anchura de corte: 1,68 - 1,82 - 2,12 m. (22 - 24 - 28 sec.)

Peso: 236 kg. Toma de fuerza: 540 RPM.

Desanganche de seguridad en caso de choque.

Inclinación barra: 55° hacia abajo y 90° hacia arriba en fase

de trabajo (fig.1 pág.5). Velocidad de trabajo: hasta 15 km/h.

Min. Potencia pedida: kW 20 / HP 27.

Cuchilla: espesor cuchilla 2,5mm.

Peine (puntas): paso 76 mm (3”) tipo GOLD para uso en

praderas sin piedras; paso 50 mm (2”) tipo GOLD ST para

uso en praderas con piedras.

IDENTIFICACIÓN

El número de matrícula está acuñado sobre el soporte de la

barra de corte e indicado en la placa (fig.3 - pag.5).Transcribir

el número de matrícula de la máquina a la pag. 29.

TECHNISCHE EIGENSCHAFTEN

Messerniederhalter: Messerspannniederhalter mit Schnell-

öffnung zur Entfernung des Messers.

STANDARD ZUBEHÖRTEILE:

Gelenkwelle

Zusätzliche Schlitten

Werkzeuge

Messerschutz (beim Transports)

Komplettes Ersatzmesser

Wartungsanleitung

Mähstange mit doppel- alternierende Bewegung.

Schnittbreite: 1,68 - 1,82 - 2,12 m. (Teile 22 - 24 - 28)

Gewicht: 236 kg. Zapfwellendrehzahl: 540 U/min.

Sicherheitsentkupplung Einrichtung.

Balkenneigung: 55° nach unten und 90° nach oben während

der Arbeit (Abb. 1 Seite 5).

Arbeitsgeschwindigkeit: bis 15 km/h.

Min. Geeignete Leistung: kW 20 / HP 27.

Messer: Messerdicke 2,5mm.

Kamm (Spitzen): Abstand 76 mm (3”) Typ GOLD für Einsatz

auf steinlosen Wiesen; Abstand 50 mm (2”) Typ GOLD ST für

Einsatz auf Wiesen mit Steinen.

IDENTIFIZIERUNG

Die Gestellnummer steht auf der Mähbalkenaufhängung und

auf dem Typenschild. (Bild 3 - Seite 5).

Schreiben sie die Kodezahl auf Seite 29.

I

GB

FE

D

5

1 3 2 5

6 4 7

Zeichenerklärung – Leyenda – Légende – Key –

Legenda:

1. Marchio - trade mark - marque - marca - Marke

2. Costruttore - manufacturer - constructeur -

constructor - Hersteller

3. Modello - model - modèle - modelo - Modell

4. Potenza motore - power rating - puissance du moteur

potencia motor - Motorleistung

5. Peso - weight - poids - peso - Gewicht

6. Anno di produzione - year of production - année de

mise en circulation - año de producción -

Produktionsjahr

7. N° di serie - serial n° - n° de série - n. de serie -

Seriennummer 3

90°

55° 1

6

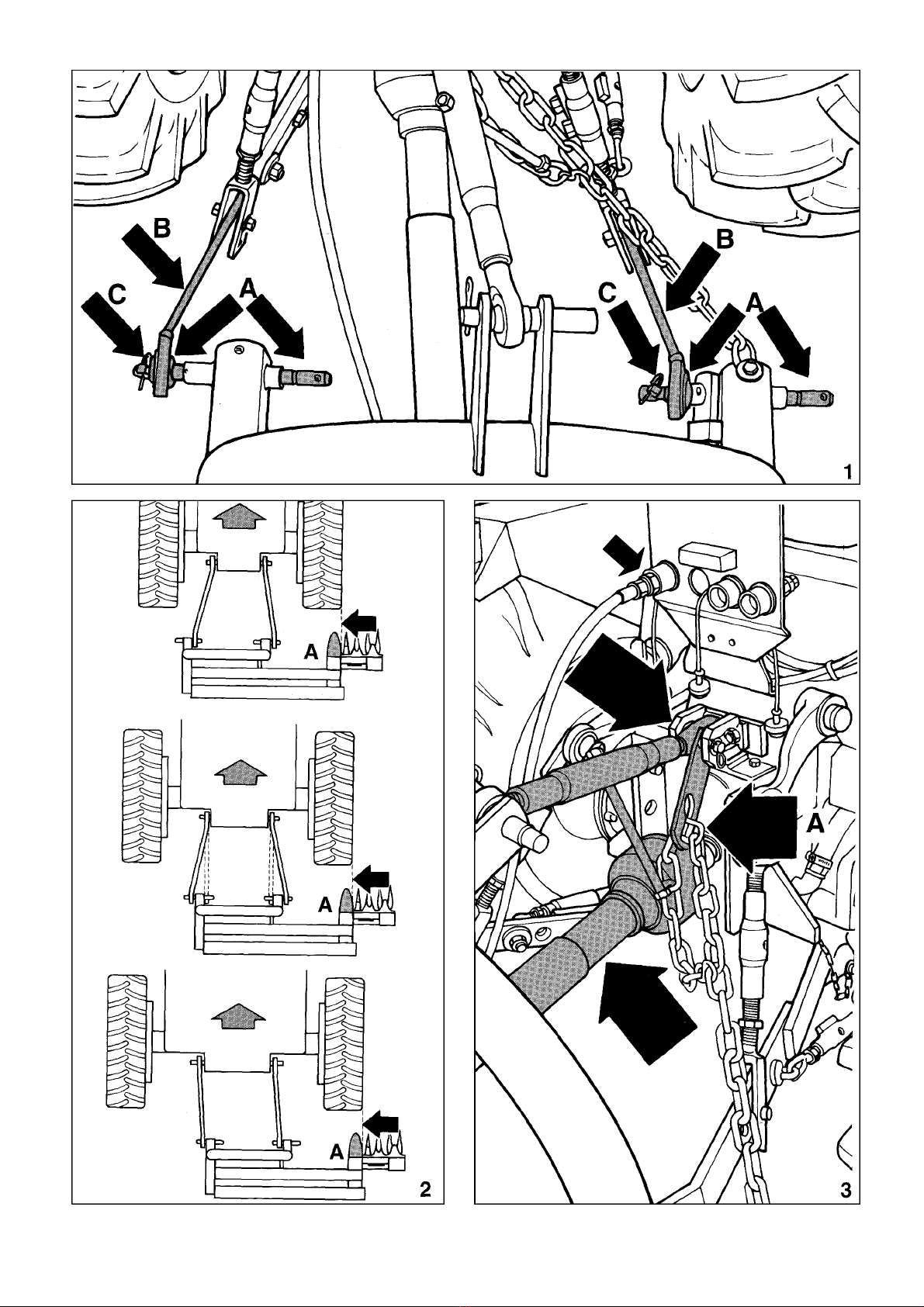

AGGANCIAMENTO AL TRATTORE

•Assicurarsi che i perni A degli attacchi per il sollevamento

siano ben puliti e lubrificati (fig.1 pag.7).

•Infilare i perni nei bracci di sollevamento B ed inserire gli

spilli di sicurezza C (fig.1 pag.7).

IMPORTANTE

A seconda della carreggiata del trattore utilizzare i perni inter-

ni od esterni in modo che lo slittone interno della barra A si

trovi dietro alla ruota del trattore (fig.2 pag.7).

•Collegare l’albero cardanico e l’attacco 3° punto (fig.3

pag.7). Infilare nel 3°punto anche la piastra forata A.

Altrimenti per l’aggancio catena, utilizzare il grillo in dotazione,

fissandolo ad un foro della struttura del trattore.

(continua)

COUPLING TO TRACTOR

•Make sure that the pins A of the lifting arms are clean and

greased.

•Insert the pins into the lifting arms B and insert the security

spindles C (picture 1 page 7).

IMPORTANT

According to the tractor’s track, use either internal or external

pins, as to always leave the internal bar A slide behind the

tractor wheel (picture 2 page 7).

•Connect the cardanic shaft and the third point coupling

shaft (picture 3 page 7).

Insert the drilled plate A into the third point arm.

Otherwise, the proper hook can be used for the chain linking,

fixing it to a hole in tractor structure.

(follow)

ACCROCHAGE AU TRACTEUR

•S’assurer que les pivots A des attaches pour le relevage

soient propres et bien lubrifiées (fig.1 page 7).

•Introduire les pivots dans les bras de relevage Bet ensuite

les épingles de sécurité C(fig.1 page 7).

IMPORTANT

Selon le chaussée du tracteur utiliser les pivots intérieurs ou

extérieurs de façon que le patin inférieur de la barre A se

trouve derrière la roue du tracteur (fig.2 page 7).

•Joindre l’arbre cardan à l’attache au 3ème point (fig.3

page 7).

Si le tracteur le permet, introduire aussi la plaque A dans le

pivot du 3ème point.

Si cela n’est pas possible, pour accrocher la chaîne, il faut

fixer la manille à un trou de la structure du tracteur.

(continue)

ENGANCHE AL TRACTOR

•Asegurarse que los pernios A de los enganches por el le-

vantamiento estén limpios y lubricados.

•Enhilar los pernios en los brazos de elevación B y introdu-

cir los pasadores de seguridad C (fig.1 pag.7).

IMPORTANTE

Dependiendo del ancho de via del tractor, utilizar los pernios

internos o los externos, de forma que el patin interno de la

barra A se encuentre siempre detrás de la rueda del

tractor (fig.2 pag.7).

•Unir el arból cardanico y el ataque 3° punto (fig.3 pag.7).

Enhilar en el perno tercero punto también la palanca horada

A.

De otra forma, utilizar el grillete de dotación para enganchar

la cadena, fijandolo a un taladro en la estructura del tractor.

(a continuación)

KUPPLUNG AM TRAKTOR

•Sich vergewissern, daß die Stifte A der Befestigungs-

punkte der Hubvorrichtung sauber und geschmiert sind (Bild 1

Seite 7).

•Die Stifte in die Hubarme B hineinstecken und die Sicher-

heitsspindeln C befestigen.

WICHTIGE

Je nach der Spurweite des Traktor den inneren oder ausseren

Stifte so benutzen, daß der innere Schlitten der Stange A

hinter dem Traktorsrad liegt (Bild 2 Seite 7).

•Die Kardanwelle und die Kupplung des 3° Punktes (Bild 3

Seite 7) einsctzen. Wenn möglich, auch die gelochte Platte A

in den Stift des dritten Punkt hineinstecken.

Wenn eine solche Lösung nicht möglich ist, stecken das bei-

gelieferte Hägegerüst in ein Loch der Traktorstruktur.

(folgt)

I

GB

FE

D

7

B

8

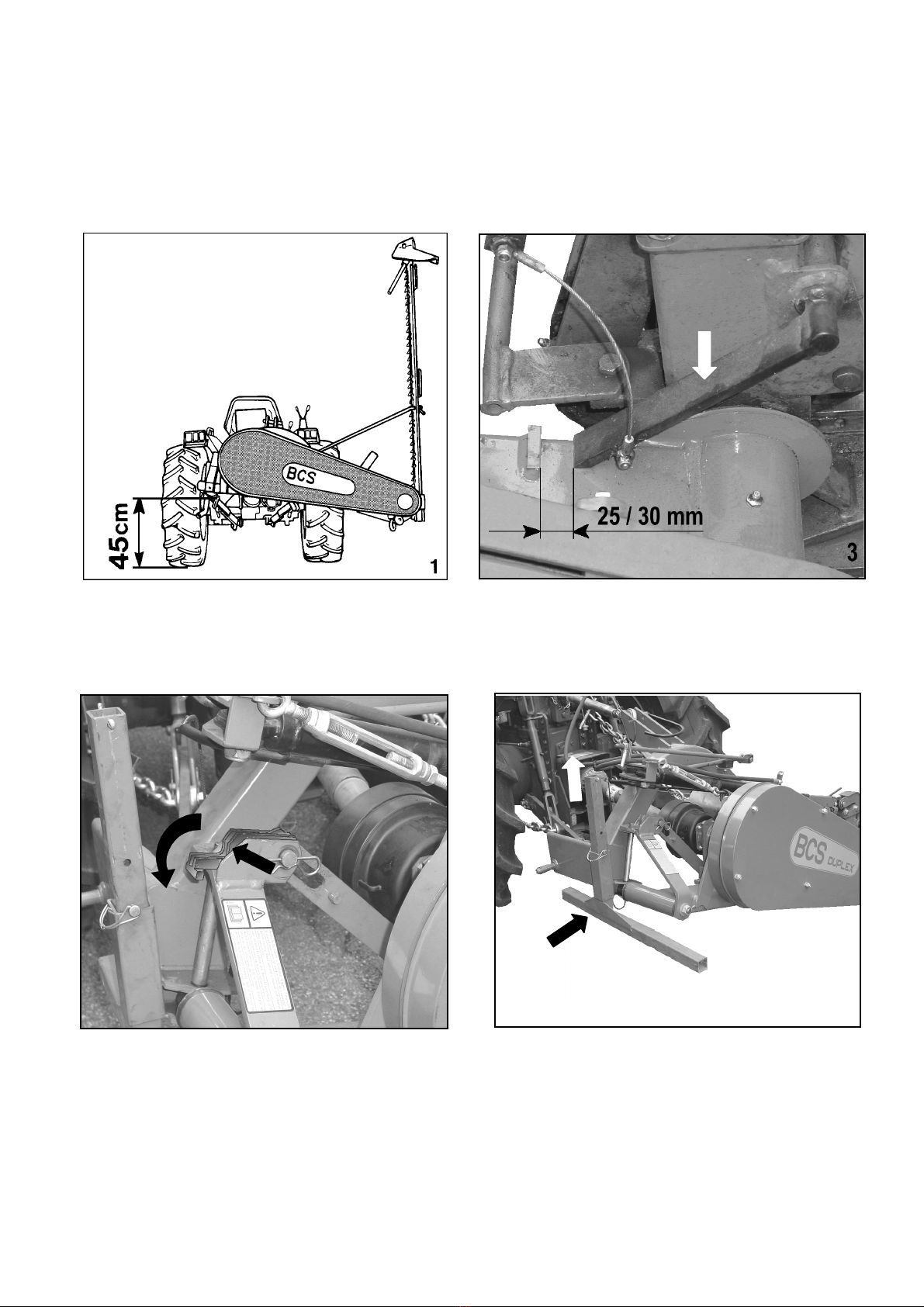

AGGANCIAMENTO AL TRATTORE

•Agendo sul sollevatore, alzare la macchina e regolare la

catena (Afig.3 pag.7) in modo che il fermo C(fig.3 pag.9) sia

nella posizione indicata.

•Sbloccare il fermo ribaltabile rosso A (fig.5 pag.9) e alzare il

piede Bin posizione di lavoro (vedi fig.6 pag.9).

•Per le versioni con sollevamento idraulico della barra è ora

sufficiente inserire il tubo idraulico Balla presa del trattore

(fig.3 pag.7).

COUPLING TO TRACTOR

•Working on the lifting unit, lift the machine and adjust the

chain (Apicture 3 page 7) so that the stop C(fig.3 pag.9) is in

the position indicated here.

•Unlock the red foldaway stop A (fig.5 pag.9) and raise the

foot Bto the working position (see fig.6, page 9).

•For the hydraulic lifting bar version, it is now enough to

insert the pipeline Binto the tractor’s intake (picture 3

Page 7).

ACCROCHAGE AU TRACTEUR

•En agissant sur le relevage, lever la machine et régler la

chaîne (Afig.3 page 7) de façon que l'arrêt C(fig.3 pag.9) soit

dans la position indiquée.

•Il faut débloquer l'arrêt basculant rouge A(fig.5 pag.9) et

soulever le pied Ben position de travail (voir fig.6 pag.9).

•Pour les machines avec relevage hydraulique, il suffit de

joindre le tuyau hydraulique Bà la prise de force du tracteur

(fig.3 page 7).

ENGANCHE AL TRACTOR

•Accionando sobre el elevador, elevar la máquina y regular

la cadena (Afig.3 pag.7) de forma que el retén C(fig.3 pág.9)

esté en la posición indicada.

•Desbloquear el retén basculante rojo A (fig.5 pág.9) y subir

el pie Bponiéndolo en posición de trabajo (véase fig.6 pág.9).

•Para las versiones con elevación hidráulica de la barra es

ahora suficiente inherir el tubo hidráulico Ben la toma del

tractór (fig.3 pag.7).

KUPPLUNG AM TRAKTOR

•Die Maschine mit der Hubvorrichtung heben und die Kette

(AAbb.3 Seite 9) so einstellen, dass sich der Anschlag C

(Abb.3 Seite 9) an der vorgegebenen Stelle befindet.

•Bei der Duplex Gold ist der rote umklappbare Anschlag A

(Abb. 5 Seite 9) frei zu schalten und der Fuß Bin

Betriebsposition hochzufahren(siehe Abb. 6 Seite 9).

•Bei den Ausführungen mit hydraulischer Stangeabhebung,

ist es genug das hydraulische Rohr Ban der Zapfwelle des

Traktors befestigen (Bild 3 Seite 7).

I

GB

FE

D

9

C

3

6

B

A

5

10

GB IFED

VELOCITA’ DI LAVORO

IMPORTANTE

Per avere un taglio di buona qualità si raccomanda di tenere

la presa di forza a 540 giri/min.

Compatibilmente con le condizioni del terreno anche la

velocità di avanzamento del trattore è bene sia la più

elevata possibile (tra i 10 e 15 km/h) per favorire lo scarico

dell’erba.

Per evitare ingolfamenti si consiglia di appoggiare la barra il

più vicino possibile all’erba da tagliare, soprattutto in presenza

di erbe aggrovigliate o allettate.

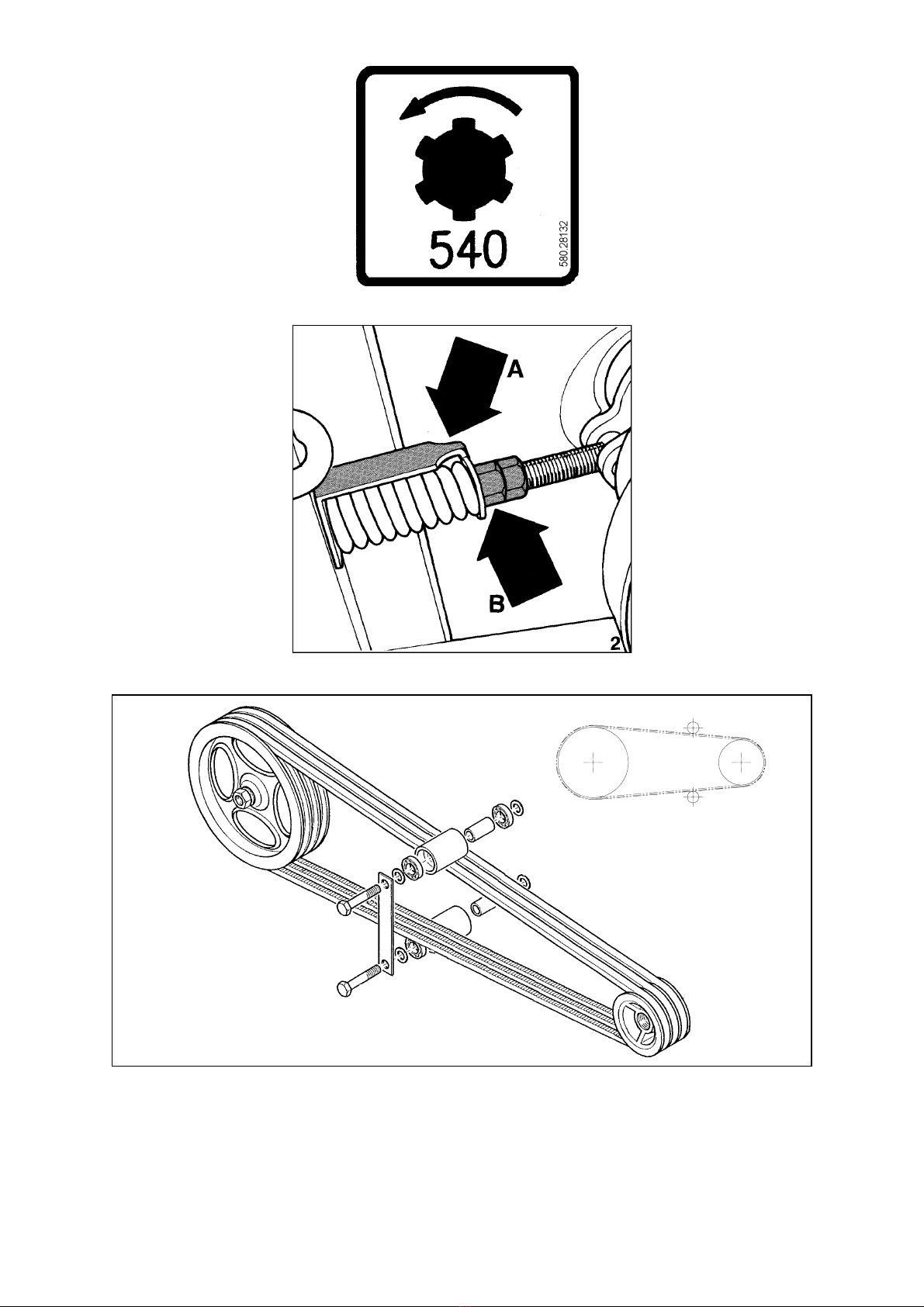

TENSIONE CINGHIA (fig.2 e 3 pag.11)

Controllare periodicamente che l’estremità della molla sia alli-

neata con il riferimento di colore rosso A.

Se necessario agire sul dado e controdado B.

SGANCIO DI SICUREZZA

In caso d’urto contro ostacoli la macchina è protetta da uno

sgancio di sicurezza. Questo si riaggancia inserendo la retro-

marcia.

WORKING SPEED

IMPORTANT

To obtain a good cut level, we recommend to maintain the

power take off at 540 rpm.

According to the ground conditions, the moving speed

should be as higher possible, too (between 10 and 15 km/h)

to facilitate the grass discharge.

In order to avoid flooding it is advisable to lay the bar as

nearest as possible to the grass that has to be cut particularly

if the grass is entangled or bedridden.

BELT TENSION (pictures 2 and 3 page 11)

Periodically check that the spring end aligns with the red-

coloured ref. point A.

If required, adjust the nut and lock nut B.

SAFETY RELEASE DEVICE

In case of impact, the machine is protected by a safety

release device which hangs up, inserting the reverse motion.

VITESSE DE TRAVAIL

IMPORTANT

Pour une coupe de bonne qualité, nous conseillons de

maintenir la prise de force à 540 tours/min.

Dans la mesure où les conditions du terrein le permettent, la

vitesse d’avancement du tracteur doit être élevé (comprise

entre 10 et 15 km/h) pour faciliter l’éjection de l’herbe.

Pour eviter des noyages, on conseille d’appuyer la barre le

plus près possible à l’herbe à couper, sourtout s’il s’agit

d’herbes emmêblèes ou couchèes.

TENSION DE LA COURROIE (fig.2 et 3 page 11)

Contrôler périodiquement que l’extrémité du ressort soit bien

alignée avec la tôle rouge A.

Si nécessaire, agir sur l’écrou et contre-écrou B.

DÉCROCHEMENT DE SÉCURITÉ

En cas de choc contre des obstacles, la machine est protégée

par un décrochement de sécurité, qui se raccroche en

engageant la marche arrière.

VELOCIDAD DE TRABAJO

IMPORTANTE

Para obtenir un corte de buena calidad, se tenga cuidado de

mantenir la toma de fuerza a 540 rpm.

En función de las condicciónes del terreno, la velocidad de

avance del tractor debra ser la mas elevada posible (entre

10 y 15 km/h).

Para evitar enfrascamientos, aconsejamos d’apoyar la barra

mas cerca posible à la hierba à cortar, sobre todo con hierbas

triscadas o acostadas al suelo.

TENSION CORREA (fig.2 y 3 pag.11)

Controlar periodicamente que la extremidad del muelle esté

alineado con la plancha de color rojo A.

Si es necesario, accionar la tuerca y la contratuerca B.

DESENGANCHE DE SEGURIDAD

En caso de choque contra obstaculos, la maquína está

provista de un desenganche de seguridad. Esto se vuelve a

enganchar, injerendo la marcha atrás.

ARBEITSGESCHWINDIGKEIT

WICHTIG

Um einen hochwertigen Schnitt zu erhalten, ist es ratsam die

Zapfwelle mit 540 U/min drehen zu lassen. Soweit es das

Bodenzustand eralubt, soll auch die Vorwärtsgeschwindig-

keit des Traktors so hoch wie möglich sein (zwischen 10 und

15 km/Std), um das Gras leichter abzuladen.

Um Überflutungen zu vermeiden beratet man die Stange sehr

nähe auf dem Gras, das geschnitten werden muss zu liegen

vorallem als es vershlingen oder umgelegen ist.

RIEMENSPANNUNG (Bild 2 und 3 Seite 11).

Periodisch überprüfen, daß das Federende in Reihe mit dem

Roten Feinblech Aist.

Wenn nötig, die Mutter und die Gegenmutter Bverstellen.

SICHERHEITSENTKUPPLUNG

Eine Sicherheitsentkupplung schütz die Maschine, falls sie

gegen Hindernisse stößt. Durch kurzes Rückwärtsfahren wird

das Mähwerk wieder in die Arbeitsposition engeklinkt.

11

3

SCHEMA MONTAGGIO CINGHIE

BELT ASSEMBLY DIAGRAM

SCHEMA DE MONTAGE DES COURROIES

ESQUEMA DEL MONTAJE DE LAS CORREAS

SCHEMA RIEMENMONTAGE

12

SOLLEVAMENTO BARRA DISTACCO DAL TRATTORE

ATTENZIONE !

Durante il lavoro, con il limitatore di corsa Aabbassato (fig.1

pag.13) agendo sul cilindro idraulico si ottiene il sollevamento

della barra falciante per le manovre di fondo campo.

NOTA: il fermo B (fig.1 pag.13) consente di alzare contempo-

raneamente il supporto di comando senza dover agire anche

sui bracci di sollevamento del trattore.

Per il sollevamento totale della barra (condizione di trasporto)

ruotare il limitatore (fig.2 pag.13) verso l’alto manualmente o

azionando la corda dal posto di guida per Duplex Gold.

ATTENZIONE !

Con l’asta di sicurezza Aagganciata (fig.2 pag.5) scaricare il

cilindro idraulico e ruotare il fermo ribaltabile rosso Bin posi-

zione di riposo (fig.3 pag.13); dopo aver abbassato il piede C

(fig.4 pag.13) appoggiare la macchina a terra e completare il

distacco dal trattore.

BAR LIFTING SEPARATION FROM TRACTOR

ATTENTION !

During work, keep the RPM limiting device Alowered (picture

1 page 13) while acting on the hydraulic cylinder: you will ob-

tain the lifting of the cutting bar for the end field manoeuvres.

NOTE: The lock B(picture 1 page 13) allows to lift the com-

mand support contemporary without acting on tractor lifting

arms, too.

For the total lifting of the bar (transport condition), turn the

limiter (fig.2, page 13) upwards manually or use the cord from

the operating station for the Duplex Gold.

ATTENTION !

With the safety rod Afastened (fig.2 page 5), unload the hy-

draulic cylinder and turn the red foldaway stop Bto the idle

position (fig.3 page 13); after having lowered the foot C(fig.4

page 13), lower the machine to the ground and complete the

detachment of the tractor.

RELEVAGE DE LA BARRE DE COUPE DETACHEMENT DU TRACTEUR

ATTENTION !

Pendant le travail, le limiteur de course Aabaissé (fig.1 page

13) en agissant sur le cylindre hydraulique on obtient le rele-

vage de la barre fauchante pour les manoeuvres de fond.

REMARQUE: l’arrêt B(fig.1 page 13) permet de lever en mê-

me temps le support de la commande sans agir aussi sur les

bras de relevage du tracteur.

Pour le soulèvement total de la barre (condition de transport),

il faut tourner le limiteur (fig.2 pag.13) vers le haut à main ou

en actionnant la corde de l'emplacement de conduite pour la

machine Duplex Gold.

ATTENTION !

Avec la tige de sécurité A enclenchée (fig.2 pag.5), il faut vi-

danger le cylindre hydraulique et tourner l'arrêt basculant rou-

ge Ben position de repos (fig.3 pag.13); après avoir abaissé

le pied C(fig.4 pag.13), il faut mettre la machine à terre et

compléter le dé-tachement du tracteur.

ELEVACION BARRA SEPARACIÓN DEL TRACTOR

¡ ATENCION !

Durante el trabajo, con el limitador de marcha Abajado (fig.1

pag.13), obrar sobre el cilindro hydráulico para obtenir la ele-

vación de la barra cortante, por las manjobras de fin campo.

NOTA: el afirmador B(fig.1 pag.13) permite de elevar con-

temporáneamente el sostén de mando si obrar tambien sobre

los brazos de levantamiento del tractór.

Para el izado total de la barra (condición de transporte), poner

el limitador (fig.2 pág.13) hacia arriba, de forma manual o ac-

cionando la cuerda desde el puesto de conducción para

Duplex Gold.

¡ATENCIÓN!

Con la varilla de seguridad Aenganchada (fig.2 pág.5) de-

scargar el cilindro hidráulico y girar el retén basculante rojo B

hasta la posición de reposo (fig.3 pág.13); después de haber

bajado el pie C(fig.4 pág.13) apoyar la máquina en tierra y

completar la separación del tractor.

STANGEABHEBUNG ABKLEMMEN VOM TRAKTOR

VORSICHT !

Die Mähstange kann gehebt werden, um die Operationen am

Ende des Feldes zu erleichtern, beim Betätigung auf dam

hydraulische Zylinder, wenn der Hubbegrenzer Agesenkt ist.

NOTE: Die Festellvorrichtung B (Abb.1 Seite 13) erlaubt zu-

gleich die Aufhebung der Steuerbehalter ohne auf die Hubar-

me des Traktors zu betätigen.

Zum vollständigen Hochfahren des Balkens (Transportzustand)

ist der Begrenzer (Abb.2 Seite 13) von Hand nach oben zu

drehen bzw. das Seil vom Fahrersitz aus bei der Duplex Gold

zu ziehen.

ACHTUNG!

Bei eingehakter Sicherheitsstange A(Abb.2 Seite 5) ist der

Hydraulikzylinder zu leeren und der rote umklappbare Ansch-

lag Bin Ruhestellung zu drehen (Abb.3 Seite 13). Nachdem

der Fuß C (Abb.4 Seite 13) herabgefahren wurde, ist die

Maschine auf dem Boden abzusetzen und der Traktor weiter

abzukuppeln.

I

GB

FE

D

13

1

2

3

B4

C

14

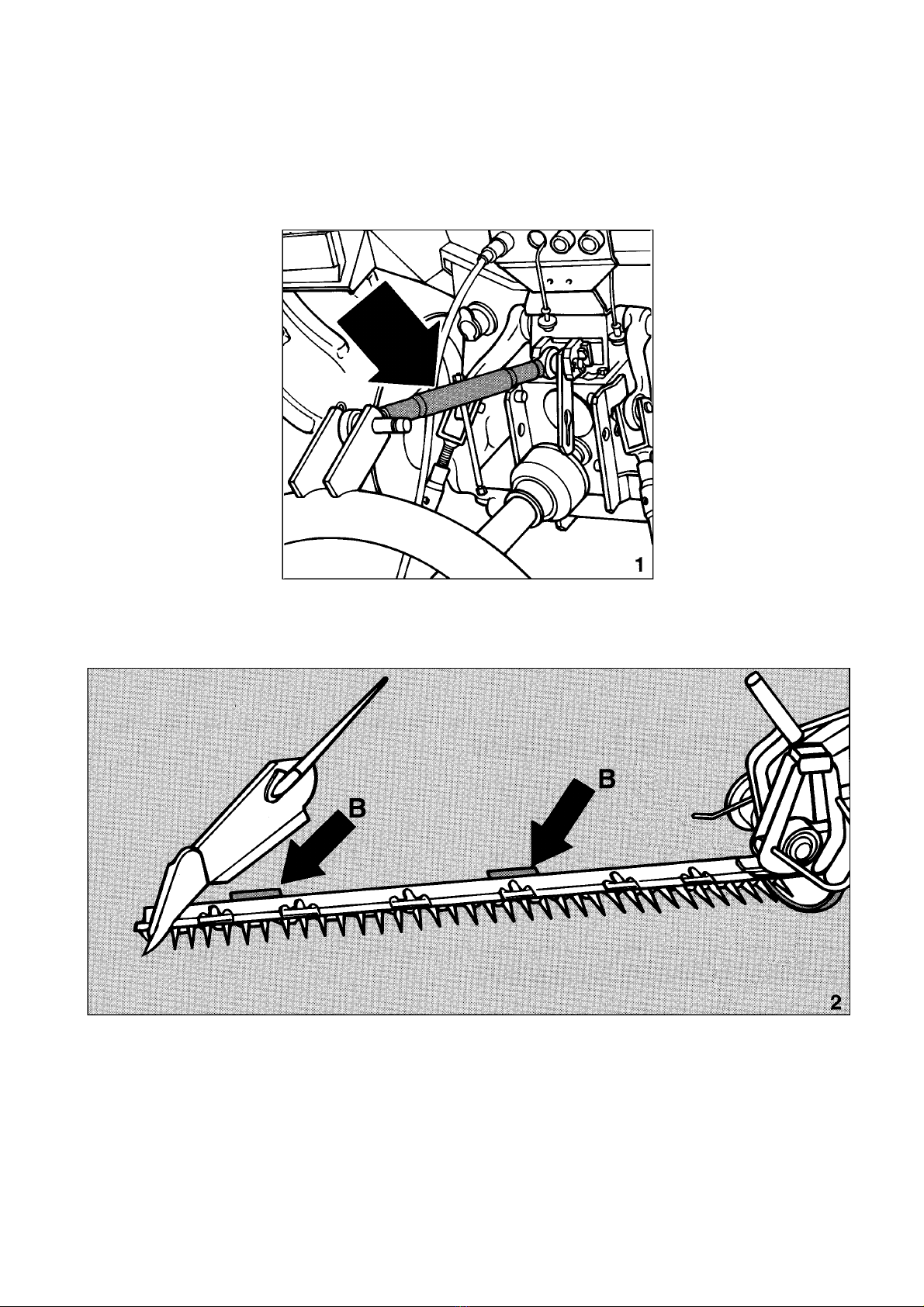

REGOLAZIONE ALTEZZA DI TAGLIO

Appoggiare la barra in piano ed agire sul braccio 3° punto

(fig.1 pag.15).

In presenza di terreni accidentati o sassosi è conveniente

lavorare con altezza di taglio adeguata per evitare danneggia-

menti ai denti ed alle lame.

Nel caso occorra, montare le due slitte supplementari in

dotazione come mostrato in fig.2 pag.15.

ADJUSTMENT OF CUTTING HEIGHT

Rest the cutting bar on a plane surface and act on third point

arm (picture 1 page 15).

In case of irregular or stony grounds, it is preferable to work

using a proper cutting width, to avoid damages to teeth and

blade.

If necessary, assemble the two supplementary chutes

provided as shown in fig.2 page 15.

REGLAGE DE LA HAUTEUR DE COUPE

Appuyer la barre horizontalement et agir sur le bras du 3ème

point (fig.1 page 15).

Sur des terreins accidentés ou caillouteux il convient de tra-

vailler avec une hauteur de coupe appropriée pour éviter tout

dommages aux dents et aux lames.

Si cela est nécessaire, monter les deux glissières supplémen-

taires données en dotation selon l’illustration de la fig.2 page

15.

REGULACION ANCHURA DE CORTE

Apoyar la barra plana y accionar el brazo tercero punto (fig.1

pag.15).

En caso de terrenos accidentados o pedregasos, es conve-

niente trabajar con altura de corte adecuada para evitar daños

a los dientes y a las cuchillas.

En caso de que sea necesario, montar las dos guías suple-

mentarias que se entregan en la dotación tal y como se

muestra en la fig.2 pág.15.

VERSTELLUNG DER SCHNITTHÖHE

Die Stange auf eine Ebene stellen und auf den dritten Punkt

des Armes betätigen (Bild 1 Seite 15).

Wenn man auf unebene oder steinige Boden arbeitet ist es

viel besser mit einer geeigneten Schnitthöhe arebiten, um die

Messer und die Zähne nicht zu beschädigen.

Falls nötig, die beiden zur Ausstattung gehörenden Zusatz-

schlitten siehe Abb. 2 Seite 15 anbringen.

I

GB

FE

D

15

BCS DUPLEX GOLD User manual

Popular Tractor Accessories manuals by other brands
