BEGA 70 632 User manual

BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · [e-mail] · www.bega.com
25.16 · Technische Änderungen vorbehalten · Technical amendments reserved · Modications techniques réservées
IP 55
!

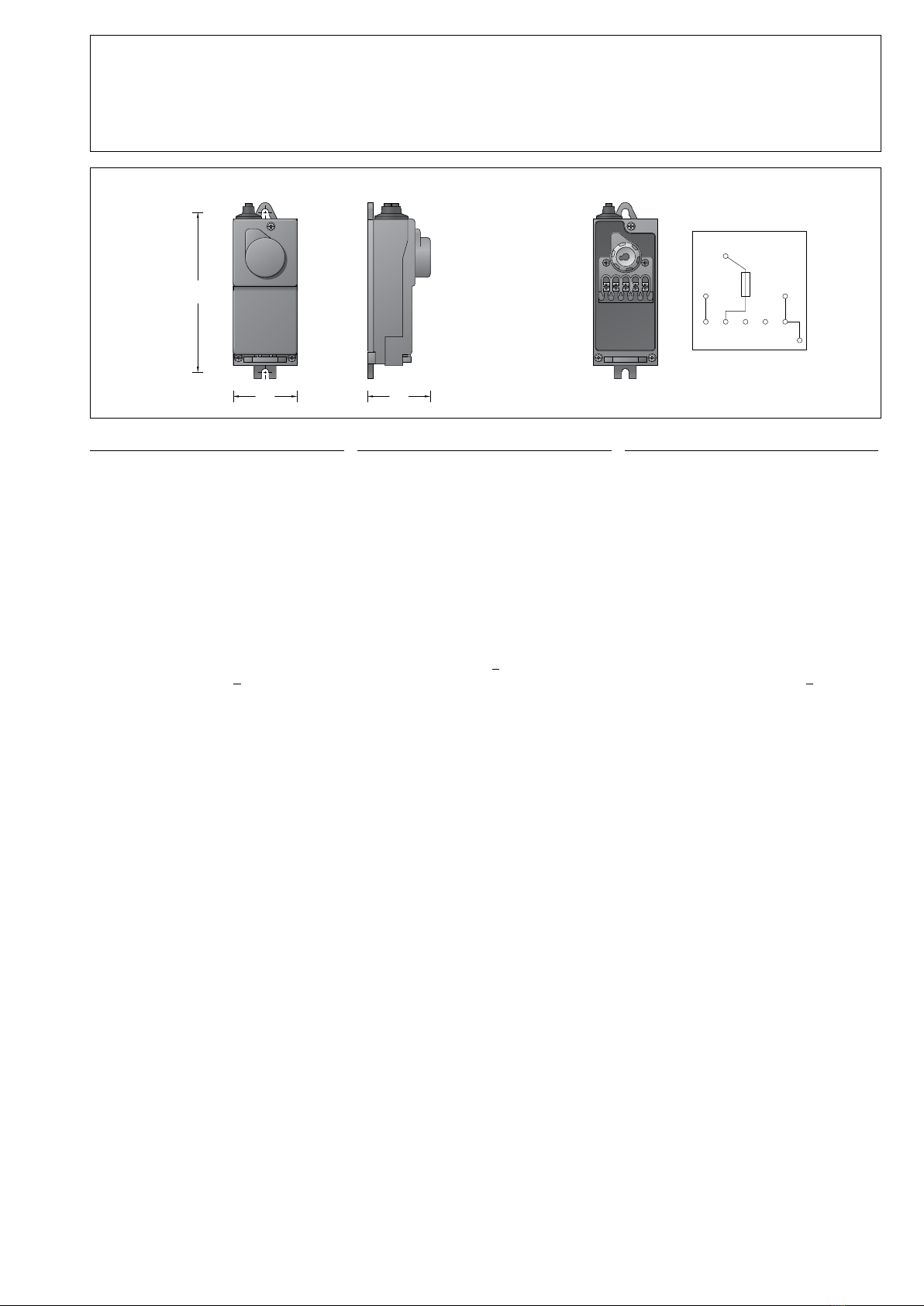

Anschlusskasten
Connection box
Boîte de connexion
70 632
2
145145
6060 5555
N F1 PE
N
L1
L1 L2 L3 PE
Gebrauchsanweisung Instructions for use Fiche d’utilisation
Anwendung
Anschlusskasten für den Einbau in
Pollerleuchten oder Lichtmaste.
Application
Connection boxe for installation in bollards
or luminaire poles.
Utilisation
Boîte de connexion à installer dans les balises
ou le mâts.
Produktbeschreibung
Anschlusskasten gemäß
DIN 43 628/ VDE 0660 · Teil 505
Gehäuse besteht aus
schlagzähem Kunststoff
Gehäusedeckel mit Schraubbefestigung
2 Befestigungslanglöcher ø 7 mm
Abstand 145 mm
Für den Einbau in Maste ø > 80 mm
Türgröße ab 60 x 200 mm
2 Kabeleinführungen mit zweiteiliger
Kunststoffdichtung und integrierter
Zugentlastung für Erdkabel 5 x 4@
1 Leitungseinführung mit Dichtnippel für
Leuchtenanschlussleitung 3 x 1,5@
oder 2 ·3 x 1@
1 Sicherungshalter mit Schraubkappe
für Schmelzsicherung Neozed D01 bis 16 A
mit eingesetzter Sicherung Neozed D01 6A
Schutzklasse II 2
Schutzart IP 55
Staubgeschützt und Schutz gegen
Strahlwasser
Gewicht: 0,25 kg
Product description
Connection box according to
DIN 43 628 / VDE 0660 · Part 505
Housing made of impact synthetic plastic
Housing cover with screw mounting
2 elongated xing holes ø 7 mm,
spacing 145 mm
For installation in poles ø > 80 mm
Door size from 60 x 200 mm
2 cable entries with two-part plastic gasket
and integrated strain-relief for underground
cable 5 x 4@
1 cable entry with compression nipple for
luminaire connecting cable 3 x 1,5@
or 2 ·3 x 1@
1 fuse holder with screw cap
for fuse Neozed D01 up to 16 A
equipped with fuse Neozed D 01 6A
Safety class II 2
Protection class IP 55
Dust-tight and protected against water jets
Weight: 0.25 kg
Description du produit
Boîte de connexion selon
DIN 43 628/ VDE 0660 - Partie 505
Boîtier fabriqué en matière plastique
résistant aux chocs
Couvercle du boîtier vissé
2 trous de xation diamètre ø 7 mm,
entraxe 145 mm
Pour l'installation dans les mâts ø > 80 mm
Dimensions de la porte de 60 x 200 mm
2 entrées de câble avec joint en plastique de
deux parties et collier anti-traction intégré pour
câble réseau 5 x 4@
1 entrée de câble de raccordement
avec nipple d'étanchéité pour câble
du luminaire 3 x 1,5@ou 2 ·3 x 1@
1 porte fusible avec bouchon leté
pour fusible Neozed D 01 jusqu'à 16 A
avec fusible intégré Neozed D 01 6A
Classe de protection II 2
Degré de protection IP 55
Protection contre la poussière et les jets d’eau
Poids: 0,25 kg
Sicherheit
Für die Installation und für den Betrieb
dieses Anschlusskastens sind die nationalen
Sicherheitsvorschriften zu beachten.
Der Hersteller übernimmt keine Haftung für
Schäden, die durch unsachgemäßen Einsatz
oder Montage entstehen.
Werden nachträglich Änderungen an dem
Anschlusskasten vorgenommen, so gilt
derjenige als Hersteller, der diese Änderungen
vornimmt.
Safety indices
The installation and operation of this connection
box are subject to national safety regulations.
The manufacturer is then discharged from
liability when damage is caused by improper
use or installation.
If any connection box is subsequently modied,
the persons responsible for the modication
shall be considered as manufacturer.
Sécurité
Pour l’installation et l’utilisation de ce boîte de
connexion, respecter les normes de sécurité
nationales.
Le fabricant décline toute responsabilité
résultant d'une mise en œuvre ou d'une
installation inappropriée du produit.
Toutes les modications apportées au boîte
de connexion se feront sous la responsabilité
exclusive de celui qui les effectue.

BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · [e-mail] · www.bega.com
Montage
Schraube lösen und Gehäusedeckel
abnehmen.
Befestigungsschrauben der Kabelschelle lösen
und Schellenoberteil mit Dichtungseinsatz
herausnehmen.
Dichtungseinsätze entsprechend der Anzahl
und des Durchmessers der Zugangskabel
anpassen.
Zugangskabel abisolieren und so einlegen,
dass der Außenmantel mindestens 5 mm in
den Anschlusskasten hineinragt.
Kabelschelle montieren.
Leuchtenanschlussleitungen durch die oberen
Dichtnippel in den Anschlusskasten einführen.
Schutzleiterverbindung herstellen und
elektrischen Anschluss vornehmen.
Gehäusedeckel montieren.
Installation
Undo screw and remove housing cover.
Undo xing screws of the cable clamp and
take out upper part of cable clamp with gasket
insert.
Adapt gasket according to the number and
diameter of the mains supply cables.
Strip mains supply cable and insert it in such
a way that the cable sheathing is led at least
5 mm into the connection box.
Assemble cable clamp.
Lead the luminaire connecting cables through
the compression nipples into the connection
box.
Make earth conductor connection and make
electrical connection.
Assemble housing cover.
Installation
Desserrer la vis et ôter le couvercle.
Desserrer la vis de xation du collier de câble et
retirer la partie supérieure du collier avec l'insert
de joints.
Ajuster le joints de la quantité et diamètre des
câbles d'accés.
Dénuder le câble d'accés et l'insérer de façon
que la gaine extérieure entre de minimum 5 mm
dans la boîte de connexion.
Installer le collier du câble.
Introduire les câbles des luminaires dans
la boîte de connexion à travers les nipples
d'étanchéité supérieures.
Mettre à la terre et procéder au raccordement
électrique.
Installer le couvercle du boîtier.
