Sandstrom SSTVMC12X User manual

SSTVMC12X
GB
FI
NO
DK
SE
CZ
SK
Instruction Manual
Low Prole Full Motion LED/LCD TV Mount
Käyttöopas
Matalan proilin täyden liikkeen LED/LCD TV-kiinnike
Instruksjonsmanual
Fullbevegelig LED/LCD TV-veggbrakett med lav prol
Brugervejledning
Fuld bevægeligt vægophæng til LED/LCD-TV
Instruktionsbok
Fullt rörligt LED/LCD-TV-stativ med låg prol
Návod K Použití
Nízkoprolový plnootocný držák LED/LCD TV
Návod S Pokynmi
Držiak na LED/LCD televízor s nízkym prolom
a klbovým, plne otocným ramenom


3
CUSTOMER HELPLINE (UK Customers Only)
0844 561 1234
KUN KUNDER I STORBRITANNIA NO
ENBART KUNDER I STORBRITANNIEN SE
VAIN ISO-BRITANNIAN ASIAKKAILLE FI
KUN FOR BRITISKE KUNDER DK
POUZE PRO ZÁKAZNÍKY V BRITÁNII CZ
LEN PRE ZÁKAZNÍKOV V GB SK

4
MAX
26”-42”
MAX TV LOAD
25 kg
KG
Recommended for most 26”-42”
TV screen sizes
Universal VESA: 200 x 100 – 400 x 400
Distance to wall: 38 – 535 mm
Max loading capacity: 25 kg
Full swing left and right
Smooth tilt: -5° – 15°
Quick release handles
Cable management system
Anbefalt for de este TV-apparater
med skjermstørrelse 26”-42”
Universal VESA: 200 x 100 – 400 x 400
Avstand til vegg: 38 – 535 mm
Max. lastkapasitet: 25 kg
Full sving til venstre og høyre
Fri vippevinkel: -5° – 15°
Hurtigutløserhåndtak
System for kabelføring
Rekommenderad för de esta 26”-42”
TV-skärmstorlekar
Universal VESA: 200 x 100 – 400 x 400
Avstånd till vägg: 38 – 535 mm
Max. belastbarhet: 25 kg
Full vridning vänster och höger
Lutningsvinkel: -5° – 15°
Snabbfrigöringshandtag
Kabelhanteringssystem
Suositeltava useimmille 26”-42”
TV:n kuvaruutukoolle
Yleis-VESA: 200 x 100 – 400 x 400
Etäisyys seinästä 38 – 535 mm
Maksimikuormakapasiteetti 25 kg
Kääntyy kokonaan vasemmalle ja oikealle
Vapaa kallistuskulma: -5° – 15°
Pikavapautuskahvat
Kaapelinhallintajärjestelmä
GB
NO
SE
FI
Anbefalet til de este 26”-42” ernsyn
Universal VESA: 200 x 100 – 400 x 400
Afstand til væg: 38 – 535 mm
Maks. belastning: 25 kg
Kan drejes helt til venstre og højre
Tiltvinkel: -5° – 15°
Hurtig udløserhåndtag
Kabelhåndteringssystem
Doporučeno pro většinu televizních
obrazovek velikosti 26”-42”
Univerzální VESA: 200 x 100 – 400 x 400
Vzdálenost od steny: 38 – 535 mm
Max. nosnost: 25 kg
Plne otocný vlevo i vpravo
Úhel otocení: -5° – 15°
Rychlé uvolnení madla
Systém vedení kabelu
Odporúča sa pre väčšinu 26”-42”
rozmerov TV obrazovky
Univerzálna zostava VESA: 200 x 100 – 400 x 400
Vzdialenost po stenu 38 – 535 mm
Max nosnost: 25 kg
Úplné natocenie dolava a doprava
Uhol volného naklonenia: -5° – 15°
Rýchloupínacie rukoväte
Systém na usporiadanie káblov
DK
CZ
SK

5
GB
WARNING! READ THE FOLLOWING BEFORE
STARTING INSTALLATION
Assembly is required. Installation must be
carried out by qualied personnel only.
Incorrect assembly can result in severe
personal injury and property damage.
The supplied TV bracket is only for use on
vertical walls constructed from solid brick,
solid concrete, solid wood and solid wooden
columns. It is the installers responsibility to
verify that the wall will safely support the
total load of the TV and the TV bracket. Never
exceed the designated maximum TV load.
Parts are heavy, take care when handling.
For some steps 2 people are required for
installation. Check the TV bracket frequently
to ensure that it is safe and secure. Additional
tools(not included) are required for the
installation. Do not overtighten screws. Keep
this instruction manual for future reference.
NO
ADVARSEL! LES FØLGENDE FØR
INSTALLASJONEN STARTES
Montasje er påkrevet. Installasjonen må kun
utføres av kvalisert personale. Feilmontasje
kan medføre alvorlig personskade og skade
på eiendom. Den medfølgende TV-braketten
må kun brukes på vertikale vegger laget
av solid murstein, solid betong, solid tre og
solide trestokker. Det er installatørens ansvar
å garantere at veggen vil bære den samlede
lasten av TV-apparatet og TV-braketten på
en sikker måte. Overstig aldri den beregnede
maksimale TV-belastningen. Delene er tunge –
utvis varsomhet under håndtering. Det kreves
2 personer under enkelte installasjonstrinn.
Kontroller TV-braketten hyppig for å se etter
at den er sikker og trygg. Tilleggsverktøy
(medfølger ikke) kreves for installasjonen.
Skruene må ikke strammes for mye. Ta vare
på denne bruksanvisningen for fremtidig
referanse.
SE
VARNING! LÄS IGENOM FÖLJANDE INNAN
INSTALLATIONEN STARTAS
Montering krävs. Installationen måste utföras
av kvalicerad personal. Felaktig montering
kan resultera i allvarliga personskador och
skador på egendom. Den medföljande TV-
konsolen får endast användas på vertikala
väggar av massivt tegel, massiv betong,
massivt trä och massiva träpelare. Det är
installatörens ansvar att kontrollera att väggen
klara av att bära den totala belastningen av
TV:n och TV-konsolen. Överskrid aldrig den
angivna maximala TV-belastningen. Delar är
tunga, var försiktig vid hanteringen För vissa
steg krävs två personer för installationen.
Kontrollera TV-konsolen regelbundet för att
se till att den är säker. Ytterligare verktyg /
( medföljer inte) krävs för installationen.
Dra inte åt skruvarna för hårt. Spara denna
bruksanvisning för framtida referens.
FI
VAROITUS! LUE SEURAAVA ENNEN
ASENNUKSEN ALOITTAMISTA
Kokoonpano vaaditaan. Asennuksen saa
suorittaa vain pätevä henkilö. Virheellinen
kokoonpano voi johtaa vakaviin henkilö- ja
omaisuusvahinkoihin. Toimitukseen kuuluva
TV-kannake on tarkoitettu käytettäväksi
vain pystysuorissa seinissä, jotka on tehty
tiilestä, betonista, kiinteästä puusta ja
kiinteistä puupylväistä. On asentajan
vastuulla varmistaa, että seinä tarjoaa
riittävän tuen koko TV:n ja TV-kiinnikkeen
kuormalle. Älä koskaan ylitä suunniteltua
TV:n maksimikuormaa. Osat ovat painavia.
Ole varovainen käsitellessäsi niitä. Joihinkin
asennusvaiheisiin tarvitaan kaksi henkilöä.
Tarkista TV-kannatin säännöllisesti
varmistaaksesi, että se on turvallisesti kiinni.
Asennukseen tarvitaan lisätyökaluja (eivät
kuulu toimitukseen). Älä kiristä ruuveja liikaa.
Säilytä tämä käyttöopas tulevaa tarvetta
varten.

6
DK
ADVARSEL! LÆS FØLGENDE FØR DU
BEGYNDER MONTERINGEN
Samling er påkrævet. Monteringen skal
udføres af autoriserede serviceteknikere.
Forkert samling kan resultere i alvorlig
personskade og ejendomsskade. De
medfølgende tv-beslag er kun beregnet
til lodrette vægge, som er bygget af enten
solide mursten, solid beton, massivt træ eller
solide træsøjler. Det er montørens ansvar
at kontrollere, at muren sikkert kan bære
den samlede vægt af tv og tv-vægbeslag.
Overgå aldrig ernsynets udpegede
maksimalvægt. Delene er tunge. Vær venligst
forsigtig når du håndter dem. I nogle af
trinene er det nødvendigt at 2 personer
udfører dem. Kontroller tv-vægbeslaget
regelmæssigt for, at sikre at det sidder sikkert.
Monteringen kræver yderligere værktøjer,
som ikke følger med denne enhed. Undgå, at
overspænde skruerne. Gem venligst denne
brugervejledning til senere brug.
CZ
VAROVÁNÍ! PŘEČTĚTE SI NÁSLEDUJÍCÍ
POKYNY PŘED ZAHÁJENÍM INSTALACE
Je zapotřebí provést montáž. Instalaci může
provést jen pověřená osoba. Nesprávná
montáž může vést k závažným úrazům a
poškození majetku. Dodaný TV držák je určen
výhradně pro použití na vertikálních pevných
zdech z cihel, betonu, dřeva nebo dřevěných
příček. Instalující osoby mají povinnost ověřit,
zda zeď bezpečně unese celkově zatížení
televizoru a TV držáku. Nikdy nepřekračujte
stanovené maximální zatížení TV. Při
manipulaci s těžkými součástmi postupujte
opatrně. Pro některé kroky instalace jsou
zapotřebí 2 osoby. TV držák pravidelně
kontrolujte, abyste ověřili, že bezpečně drží.
Pro instalaci jsou zapotřebí další nástroje
(nejsou součástí balení). Neutahujte šrouby
přespříliš. Uschovejte si tento návod pro
případné budoucí použití.
SK
VÝSTRAHA! NASLEDUJÚCE INFORMÁCIE
SI PREČÍTAJTE SKÔR, AKO ZAČNETE S
INŠTALÁCIOU
Vyžaduje sa zmontovanie. Inštaláciu môže
vykonávať jedine kvalikovaný personál.
Nesprávna montáž môže mať za následok
vážne osobné poranenia a škody na majetku.
Dodávaný držiak na TV je určený na použitie
len na kolmých stenách vyhotovených
z plných tehál, plného betónu, pevného
dreva a pevných drevných stĺpov. Osoba
vykonávajúca inštaláciu je zodpovedná za
overenie skutočnosti, že stena bezpečne
prenesie celkové zaťaženie od TV prijímača
a držiaka. Nikdy neprekračujte maximálne
dovolené zaťaženie od TV prijímača. Súčasti
sú ťažké; pri manipulácii buďte opatrní. Počas
inštalácie sa v prípade niektorých krokov
vyžaduje účasť 2 osôb. Držiak na TV pravidelne
kontrolujte z pohľadu zabezpečenia a
zaistenia. Na inštaláciu je nutné používať
ďalšie náradie (nie je súčasťou). Dávajte pozor,
aby ste nestrhli závit skrutiek. Tento návod
na obsluhu pre možnú budúcu potrebu
uschovajte.

7
Ø8 × 10Ø8 × 5 Ø5 Ø8
M4 × 8 M4 × 12 M4 × 25 M5 × 12 M5 × 25
M6 × 12 M6 × 25 M8 × 12 M8 × 25 Ø6 × 14
Ax 4 Bx 4 Cx 4 Dx 4 Ex 4
Fx 4 Gx 4 Hx 4 Ix 4 Jx 4
Kx 4 Lx 4 Mx 4 Nx 4 Ox 1
Px 3 Qx 3 Rx 3 Sx 1
Tx 2 Ux 2 Vx 4 Xx 2
If items are missing, or damaged contact Partmaster on 0844 800 3456 (UK customers only).

8
2 people are required to lift the unit during assembly. GB
Det kreves to personer for å løfte denne enheten under montering. NO
Det krävs 2 personer för att lyfta enheten under monteringen. SE
Laitteen nostamiseen kokoonpanovaiheessa tarvitaan kaksi henkilöä. FI
Det kræver 2 personer, at løfte enheden under samlingen. DK
Ke zvednutí přístroje během montáže jsou potřeba 2 lidé. CZ
Počas montáže musia jednotku zdvíhať 2 osoby. SK

9
R
ø10.5mm
60mm
ø4.5mm
60mm
Stud nder
1
2

10
P
Q
S
V
U
U
3
4

11
A
D
G
M N
B C
E
H
F
I
S
T
T
LJ K
5
6

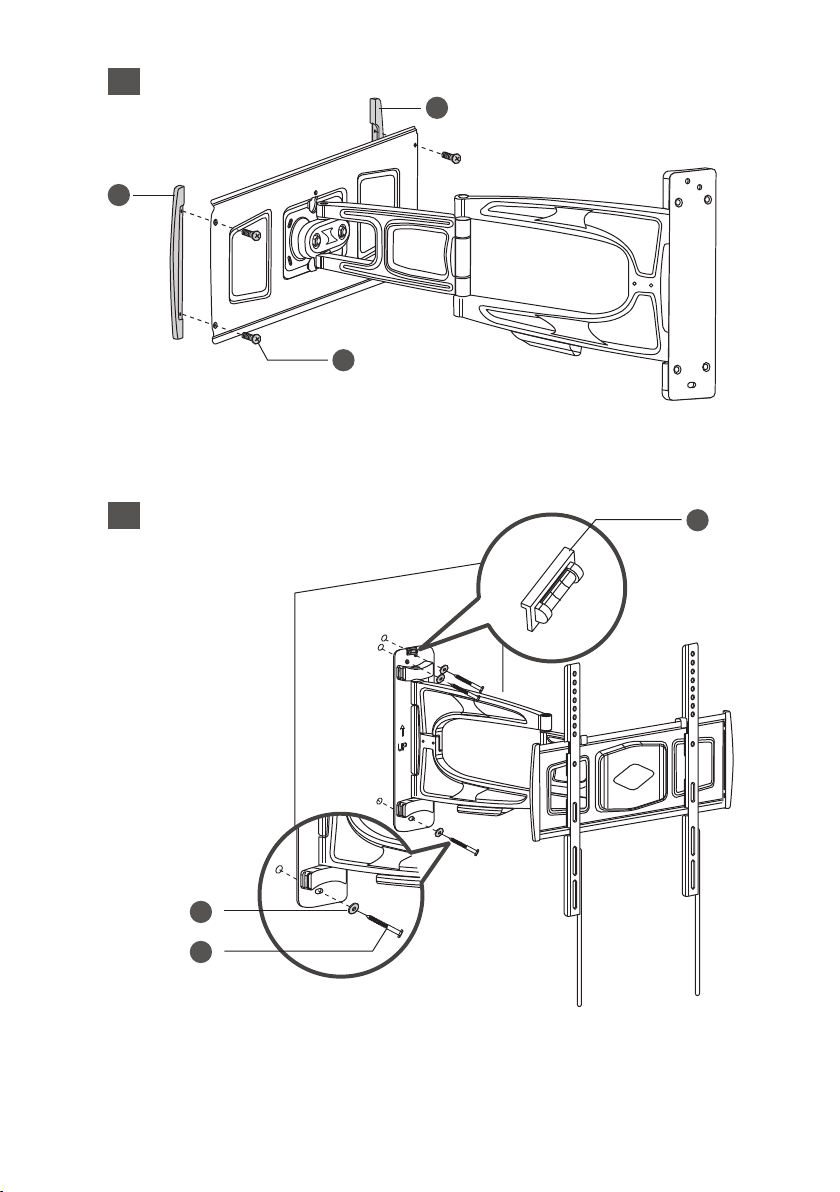

Use spacers provided for mounting TV’s with curved / recessed backs,
recessed mounting holes, or to allow access to A/V inputs.
GB

12

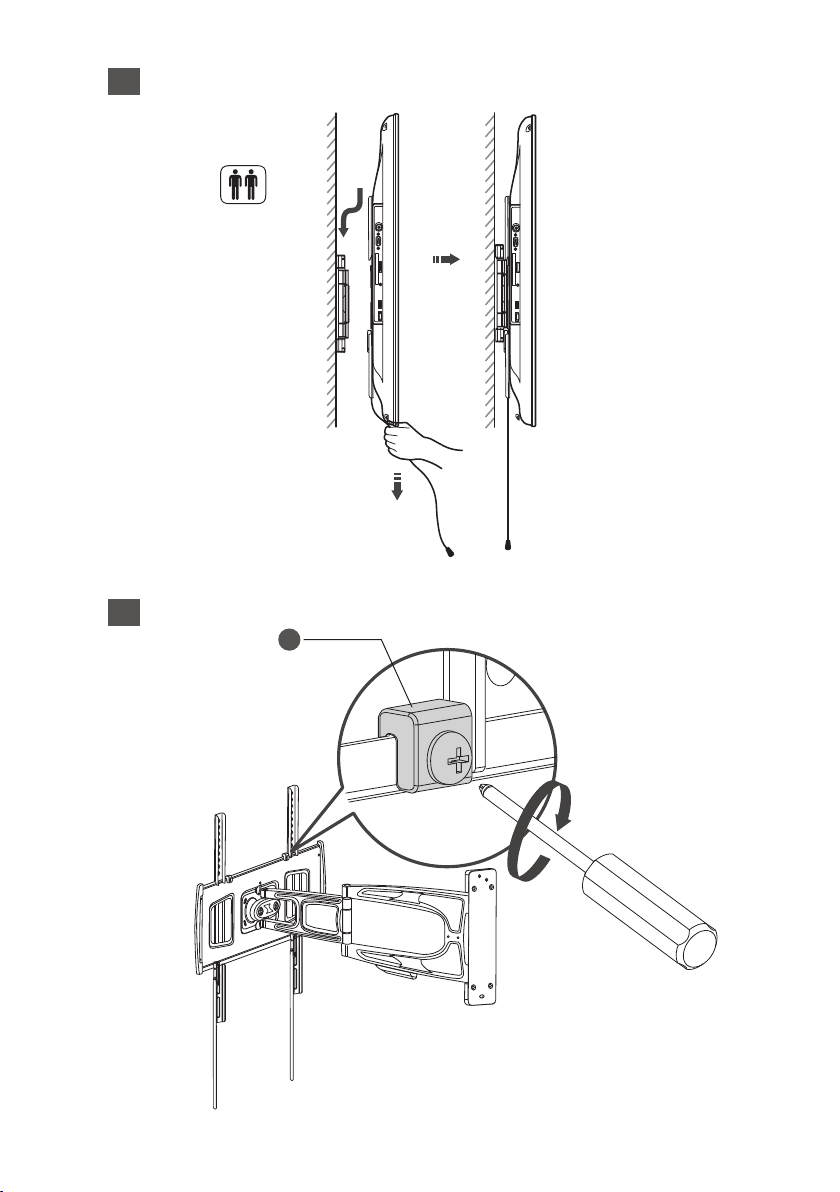

X
7
8

13
±90°
±90°
±180°
OOO
-5˚~15˚
±5˚
9



DSG Retail Ltd. (co. no. 504877)
Maylands Avenue, Hemel Hempstead, Herts., HP2 7TG, UK
IB-SSTVMC12X-140408V6
Visit Partmaster.co.uk today for the easiest way to buy
electrical spares and accessories. With over 1 million
spares and accessories available we can deliver direct to
your door the very next day. Visit www.partmaster.co.uk
or call 0844 800 3456 (UK customers only) Calls charged
at National Rate.
