Beha-Amprobe DR 100 User manual

DR 100
Anleitung
Instruction Manual
Mode d’emploi
Istruzioni per l’uso

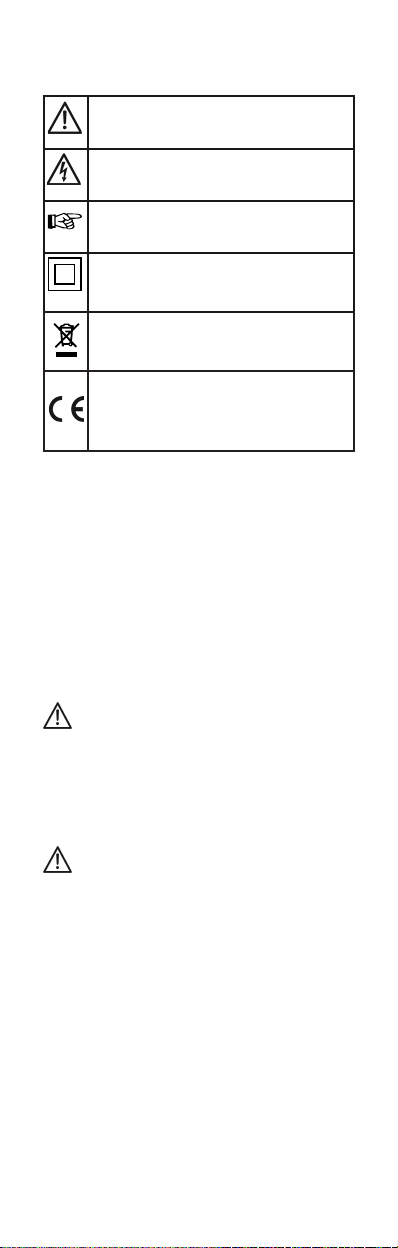

Warnung vor einer Gefahrenstelle.
Bedienungsanleitung beachten.
Vorsicht! Gefährliche Spannung, Ge-
fahr des elektrischen Schlages.
Hinweis Bitte unbedingt beachten.
Durchgängige doppelte oder ver-
stärkte Isolierung entsprechend Klas-
se II IEC 61140.
Kennzeichnung elektrischer und elek-
tronischer Geräte (WEEE Richtlinie).
Konformitätszeichen, bestätigt die
Einhaltung der gültigen Richtlinien.
Auf dem Gerät und in der Bedien-
ungsanleitung vermerkte Hinweise:
CAT III
Messkategorie III gilt für Prüf- und Mess-
kreise, die mit der Verteilung der
Niederspannungs-Netzstrominstallation des
Gebäudes verbunden sind. Beispiele sind
Messungen im Verteiler (einschließlich
Zählerabgänge), an Leistungsschaltern, in
der Verdrahtung, an Sammelschienen,
Verteilerkästen, Schaltern und Anschluss-
stellen für feste Installationen.
Die Bedienungsanleitung enthält Infor-
mationen und Hinweise, die zu einer si-
cheren Bedienung und Nutzung des Ge-
rätes notwendig sind. Vor der
Verwendung (Inbetriebnahme/Monta-
ge) des Gerätes ist die Bedienungsanlei-
tung aufmerksam zu lesen und in allen
Punkten zu befolgen.
Wird die Anleitung nicht beachtet oder
sollten Sie es versäumen, die Warnun-
gen und Hinweise zu beachten, können
ernste Verletzungen des Anwenders
bzw. Beschädigungen des Gerätes ein-
treten.
Einleitung/Lieferumfang
Die handlichen BEHA-AMPROBE Drehfeld-
richtungsanzeiger sind in verschiedenen Be-
reichen mit unterschiedlichen Spannungs-
netzen einsetzbar. Die Prüfgeräte werden
nach den neuesten Sicherheitsvorschriften
gebaut und gewährleisten ein sicheres und
zuverlässiges Arbeiten.
• Anzeige aller drei Phasen mit Glimmlam-
pen
• Anzeige der Drehfeldrichtung mit
Glimmlampen
• Spannungsbereich 200 … 440 V
• Frequenzbereich 50 … 60 Hz
• Messleitungen mit Sicherheitssteckern

Im Lieferumfang sind enthalten:
1. Drehfeldrichtungsanzeiger DR 100
2. 3 St. Prüfspitzen
3. 1 St. Krokodilklemme
4. Bedienungsanleitung
Transport und Lagerung
Bitte bewahren Sie die Originalverpackung
für eine spätere Versendung, z.B. zur Kali-
bration auf. Transportschäden aufgrund
mangelhafter Verpackung sind von der Ga-
rantie ausgeschlossen. Die Lagerung des Ge-
rätes muss in trockenen, geschlossenen Räu-
men erfolgen. Sollte das Gerät bei extremen
Temperaturen transportiert worden sein, be-
nötigt es vor dem Einschalten eine Aklimati-
sierung von mindestens 2 Stunden.
Sicherheitsmaßnahmen
Die BEHA-AMPROBEDrehfeldrichtungsanzei-
ger wurden gemäß den Sicherheitsbestim-
mungen für elektronische Messgeräte EN
61010-1 gebaut und geprüft und haben das
Werk in sicherheitstechnisch einwandfreiem
Zustand verlassen. Um diesen Zustand zu er-
halten, muss der Anwender die Sicherheits-
hinweise in dieser Anleitung beachten.
Um einen elektrischen Schlag zu vermei-
den, sind die Vorsichtsmaßnahmen zu
beachten, wenn mit Spannungen grö-
ßer 75 V (60 V) DC oder 50 V (25V)eff AC
gearbeitet wird. Diese Werte stellen
nach DIN VDE die Grenze der noch be-
rührbaren Spannungen dar (Werte in
Klammern gelten für z.B medizinische
oder landwirtschaftliche Bereiche).
Vergewissern Sie sich vor jeder Mes-
sung, dass die Messleitungen und das
Messgerät in einwandfreiem Zustand
sind.
Das Messgerät darf nur in den spezifi-
zierten Messbereichen eingesetzt wer-
den.
Wenn die Sicherheit des Bedieners nicht
mehr gewährleistet ist, muss das Gerät
außer Betrieb gesetzt und gegen unge-
wollten Betrieb gesichert werden.
Die Sicherheit ist nicht mehr gewährleis-
tet, wenn das Gerät:
• offensichtliche Beschädigungen auf-
weist
• die gewünschten Messungen nicht
mehr durchführt
• zu lange unter ungünstigen Bedingun-
gen gelagert wurde
• während des Transportes mechani-
schen Belastungen ausgesetzt war.
Das Gerät darf nicht geöffnet, zerlegt
oder in irgendeiner Weise verändert
werden.
Die BEHA-AMPROBE Drehfeldrichtungsanzei-
ger wurden gemäß den Sicherheitsbestim
mungenfür elektronische Messgeräte gebaut
und geprüft und haben das Werk in sicher-
heitstechnisch einwandfreiem Zustand ver-
lassen. Um diesen Zustand zu erhalten, muss
der Anwender die Sicherheitshinweise in
dieser Anleitung beachten.

Das Gerät darf nur mit dem empfohle-
nen Zubehör benutzt werden. Die Ver-
wendung von ungeeignetem Zubehör
ist unzulässig.
Bei sämtlichen Arbeiten müssen die Un-
fallverhütungsvorschriften der gewerb-
lichen Berufsgenossenschaften für elek-
trische Anlagen und Betriebsmittel
beachtet werden.
Vermeiden Sie eine Erwärmung der Ge-
räte durch direkte Sonneneinstrahlung.
Nur so kann eine einwandfreie Funktion
und eine lange Lebensdauer gewähr-
leistet werden.
Bestimmungsgemäße Verwen-
dung
Das Gerät darf nur unter den Bedingungen
und für die Zwecke eingesetzt werden, für
die es konstruiert wurde. Hierzu sind beson-
ders die Sicherheitshinweise, die Technischen
Daten mit den Umgebungsbedingungen
und die Verwendung in trockener Umge-
bung zu beachten.
Die Betriebssicherheit ist bei Modifizie-
rung oder Umbauten nicht mehr ge-
währleistet.

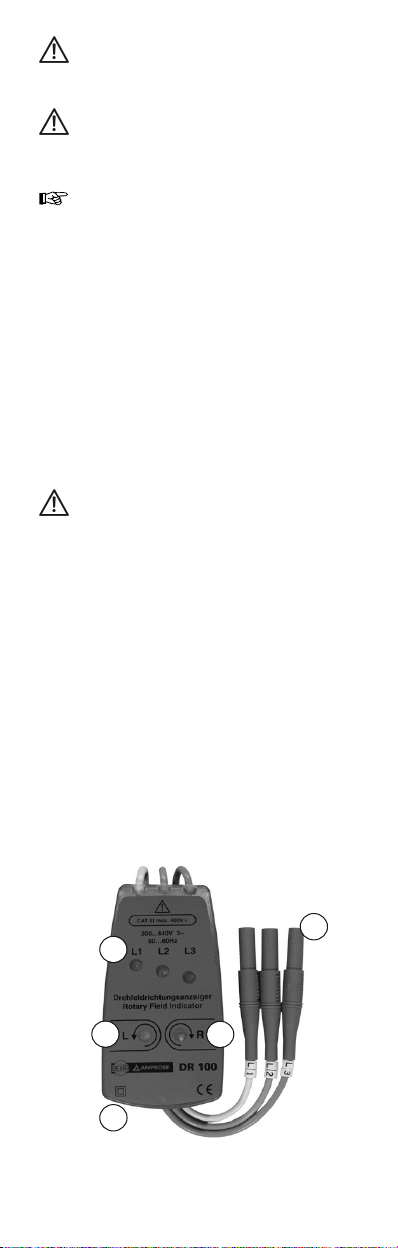

Bedienelemente
1. Anschlussleitungen mit isolierten Sicher-
heitssteckern
2. Glimmlampen zur Anzeige der einzel-
nen Phasen L1, L2, L3
3. Glimmlampe zur Anzeige der Drehfeld-
richtung gegen Uhrzeigersinn (Links-
drehfeld)
4. Glimmlampe zur Anzeige der Drehfeld-
richtung im Uhrzeigersinn (Rechtsdreh-
feld)
5. Kurzbeschreibung auf der Rückseite des
Gerätes
1
2
34
5

Drehfeldrichtungsbestimmung
In einem Drehstromnetz bestimmt die Rei-
henfolge der drei angelegten Phasen die
Drehrichtung des angeschlossenen Motors.
Die richtige Phasenfolge L1, L2, L3 ergibt
eine Rechtsdrehung.
Der Drehfeldrichtungsanzeiger BEHA-AM-
PROBEDR 100 erkennt, ob alle drei Phasen
anliegen und ermittelt die Phasenfolgerich-
tung.

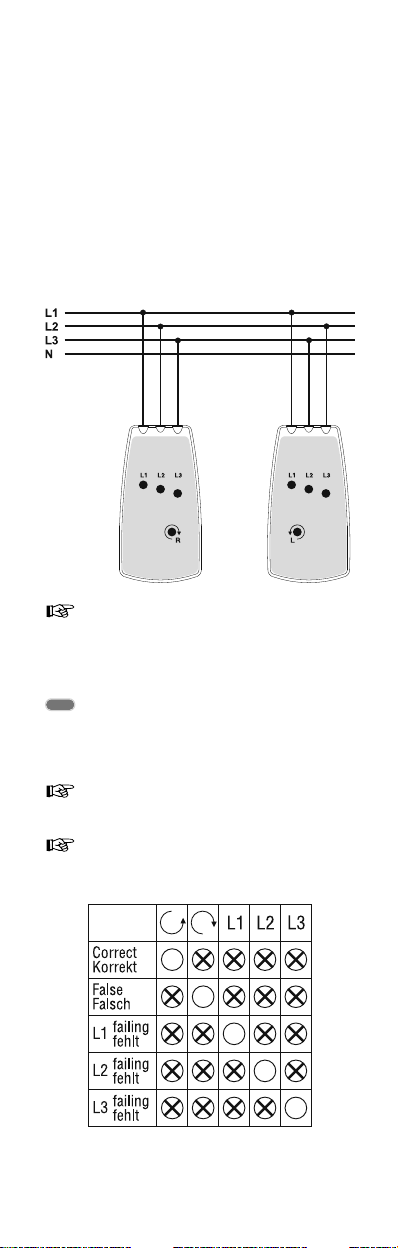

Anschluß des Drehfeldrichtungsanzeiger:
Ist die Anzeige nicht eindeutig oder
weicht von der
Tabelle ab, muss der Anschluss über-
prüft werden.
Zur Bestimmung der Phasenfolge wer-
den die drei Anschlussstecker L1, L2, L3
in beliebiger Reihenfolge an das Dreh-
stromnetz angelegt.
Leuchtet die Lampe (4), liegt ein Rechts-
drehfeld vor.
Leuchtet die Lampe (3), müssen zwei
Anschlüsse vertauscht werden.
Siehe auch Tabelle auf der Geräte-Rückseite:


Wartung
Das Gerät benötigt bei einem Betrieb gemäß
der Bedienungsanleitung keine besondere
Wartung. Sollten während des Betriebes
trotzdem Fehler in der Funktion auftreten,
wird unser Werksservice das Gerät zum kos-
tengünstigen Reparaturpreis instandsetzen.
Reinigung
Sollte das Gerät durch den täglichen Ge-
brauch verunreinigt geworden sein, kann es
mit einem feuchten Tuch und etwas mildem
Haushaltsreiniger gereinigt werden. Niemals
scharfe Reiniger oder Lösungsmittel zur Rei-
nigung verwenden.
Technische Daten
Phasenanzeige: 3 Glimmlampen L1, L2,
L3
Drehfeldanzeige: 2 Glimmlampen R, L
Spannungsbereich: 200 … 440 V / 3
~
Frequenz: 50 … 60 Hz
Einschaltdauer: Dauerbetrieb
Stromaufnahme: < 5 mA
Strom gegen Erde: < 3,5 mA
CAT III, max. 400 V
gegen Erde
Messkategorie:
Sicherheit nach: 61010-1; 610101-2-030;
DIN VDE 0413-7;
EN 61557-7
Verschmutzungsgrad: 2
Temperaturbereich: 0 … 40° C
Schutzklasse: II
Schutzart: IP 40
Maße: ca. 110 x 58 x 24 mm
Gewicht: ca. 150 g
24 Monate Garantie
BEHA-AMPROBE-Geräte unterliegen einer
strengen Qualitätskontrolle. Sollten wäh-
rend der täglichen Praxis dennoch Fehler in
der Funktion auftreten, gewähren wir eine
Garantie von 24 Monaten (nur gültig mit
Rechnung).
Fabrikations- oder Materialfehler werden
von uns kostenlos beseitigt sofern das Gerät
ohne Fremdeinwirkung und ungeöffnet an
uns zurückgesandt wird. Beschädigungen
durch Sturz oder falsche Handhabung sind
vom Garantieanspruch ausgeschlossen. Tre-
ten nach Ablauf der Garantiezeit Funktions-
fehler auf, wird unser Werksservice Ihr Gerät
unverzüglich wieder instandsetzen.
Änderung vorbehalten !

DR 100
Instruction Manual
Mode d’emploi
Istruzioni per l’uso

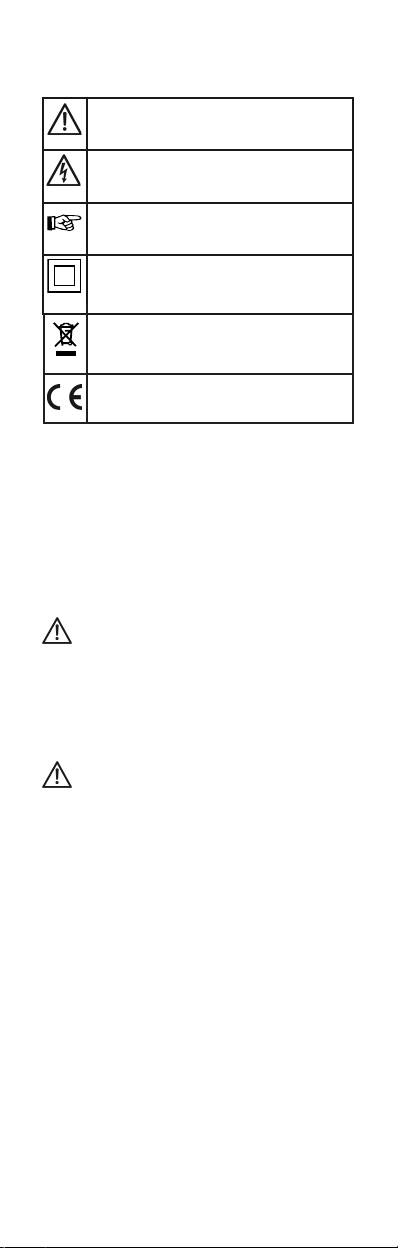

References and symbols marked
on the instrument:
Warning of a potential danger, com-
ply with instruction manual.
Caution! Dangerous voltage. Danger
of electrical shock.
Reference. Please use utmost attenti-
on.
Continuous double or reinforced in-
sulation complies with category II
IEC61140.
Symbol for the marking of electrical
and electronic equipment (WEEE
Directive).
Conformity symbol, the instrument
complies with the valid EU directives.
CAT III
Measurement Category III is applicable to test
and measuring circuits connected to the distri-
butionpartofthebuilding’slow-voltageMains
installation. Examples are measurements on
distribution boards (including secondary
meters), circuit-breakers, wiring, including
cables, busbars, junction boxes, switches,
socket-outlets in the fixed installation.
The instruction manual contains infor-
mation and references, necessary for
safe operation and maintenance of the
instrument.Prior to using the instru-
ment (commissioning / assembly) the
user is kindly requested to thoroughly
read the instruction manual and comply
with it in all sections.
Failure to read the instruction manual
or to comply with the warnings and re-
ferences contained herein can result in
serious bodily injury or instrument da-
mage.The respective accident preventi-
on regulations established by the pro-
fessional associations are to be strictly
enforced at all times.
Brief Description /
Scope of Supply
The handheld BEHA-AMPROBE Phase Rotation
Indicators are applicable in various areas and
different mains voltage. The test instruments
are built in compliance with the most recent
safety regulations and ensure safe and reliable
testing.
• Display of all three phases via glow lamps
• Display of phase rotation direction via
glow lamps
• Including measurement leads with safety
plugs
• Voltage range 200 … 440 V
• Frequency Range 50 … 60 Hz

Scope of Supply:
1. BEHA-AMPROBEPhase Rotation Indicator
DR 100
2. 3 Test Probes
3. 1 Test clamp
4. Instruction Manual
Transport and Storage
Please keep the original packaging for later
transport, e.g. for calibration. Any transport
damage due to faulty packaging will be ex-
cluded from warranty claims. Instruments
must be stored in dry and closed areas. In the
case of an instrument being transported in
extreme temperatures, a recovery time of
minimum 2 hours is required prior to instru-
ment operation.
Operator's Safety
The BEHA-AMPROBE Phase Rotation Indica-
tors are built and tested in compliance with
the safety regulations for Electronic Measu-
ring Instruments EN 61010-1 and leave our
factory in safe and perfect condition. To
maintain this condition the operator has to
respect the safety measures contained in this
instruction manual.
In order to avoid electrical shock: The
safety measures have to be respected
when working with voltages exceeding
75 V (60 V) DC or 50 V (25 V)rms AC. Ac-
cording to DIN VDE these voltages re-
present the threshold contact voltages .
Please note: The values indicated in bra-
ckets are valid for limited ranges such as
in hospitals or on farms.
Prior to measurement ensure that the
test leads and instrument are in perfect
condition.
The measurement instrument is only to
be used for the specified measurement
ranges.
If the operator's safety is no longer en-
sured the instrument is to be put out of
service and protected against use.
The safety is no longer ensured if the in-
strument:
• shows obvious damages
• does not carry out the desired measu-
rements
• has been stored for too long under
unfavorable conditions
• has been subjected to mechanical
stress during transport.
Prior to opening, disconnect the instru-
ment from all measurement circuits.

Any interventions such as fuse replace-
ment may only be carried out by autho-
rized personnel.
Health and Safety Regulations pertai-
ning to Electrical Systems must be strict-
ly observed for all tasks.
To ensure correct functioning and long
life cycle of the instrument avoid expo-
sure to direct sunlight.
Appropriate Usage
The instrument may only be used under
those conditions and for those purposes for
which it was conceived. For this reason, in
particular the safety references, the techni-
cal data including environmental conditions
and the usage in dry environments must be
followed.
When modifying or changing the instru-
ment, the operational safety is no lon-
ger ensured.
Control Elements
1. Connecting lines with safety plugs
2. Glow lamps for phas indication L1, L2,
L3
3. Glow lamp for counterclockwise rotary
phase indication
4. Glow lamp for clockwise rotary phase
indication
5. Brief instructions on instrument rear
1
2
34
5

Determination of the Rotary
Field
The phase sequence of the three phases pre-
sent determines the rotary direction of the
motor connected.
The correct phase sequence L1, L2, L3 re-
sults in a clockwise rotation.
The rotary field indicator BEHA-AMPRO-
BEDR 100 check the presence of all three
phases an indicates the phase sequence di-
rection.
Connection of Rotary Field Indicator:
If the indication isn’t clear or differs
from the table, the connection must be
checked.
For phase sequence determination con-
nect the three clamps L1, L2, L3 in any
order to the three phase system.
Glow lamp (4) is illuminated for a clock-
wise rotary field.
Glow lamp (3) is illuminated, exchange
two connections.
Please also refer to table at the backside of
the unit


Maintenance
When using the instrument in compliance
with the instruction manual no special main-
tenance is required.
Cleaning
If the instrument is dirty after usage, it is ad-
vised to clean it by using a humid cloth and
mild household detergents. Never use acid
detergents or dissolvants.
Specifications
Phase indication: 3 glow lamp L1, L2, L3
Rotary field indication: 2 glow lamp R, L
Voltage range: 200 … 440 V / 3~
Frequency: 50 … 60 Hz
Operation: continuous operation
Current pick-up: < 5 mA
Current to earth: < 3.5 mA
Overvoltage class: CAT III, max.400 V to
ground
Safety after: 61010-1; 610101-2-030;
DIN VDE 0413-7;
EN 61557-7
Measurement Category:
Pollution degree: 2
Temperature range: 0 … 40° C
Protection class: II
Protection: IP 40
Dimensions: approx. 110 x 58 x
24 mm
Weight: approx. 150 g
24 month warranty
BEHA-AMPROBE instruments are subject to
strict quality control. However, should the in-
strument function improperly during normal
use, you are protected by our 24 month war-
ranty (valid only with invoice or receipt).
Within the warranty period we will decide
whether to exchange or repair the defective
instrument. We will repair free of charge any
defects in workmanship of materials, provi-
ded the instrument is returned unopened
and untampered with.
Damages due to dropping or incorrect hand-
ling are not covered by the warranty. If the
instrument breaks down following expiry of
warranty our service department can offer
you a quick and economical repair facility.
Subject to technical changes without notice !

DR 100
Mode d’emploi
Istruzioni per l’uso

Références et symboles signalés
sur l'appareil:
Attention ! Avertissement d'une zone
de danger, voir mode d'emploi.
Prudence ! Tension dangereuse.
Avertissement: Obligatoirement re-
specter.
Isolement entier double ou renforcé
classe II IEC61140
Symbole pour le marquage des équi-
pements électriques et électroniques
(WEEE Directive).
Le label de conformité (ou certificat
de conformité ou marque de confor-
mité) atteste du respect des directives
en vigueur.
Ce mode d’emploi contient des avertis-
sements et références requis pour une
opération et une utilisation de l’appa-
reil en toute sécurité. Il est recommandé
de lire soigneusement ce mode d’em-
ploi et de respecter toutes les références
avant toute utilisation (mise en ser-
vice/montage).
Le non-respect du présent mode d’em-
ploi et le non-respect des avertissements
et des références peut entraîner la dété-
rioration du matériel ou des accidents
corporels sérieux, voire fatals.
Description/Matériel fourni
Les instruments BEHA-AMPROBE contrôleurs
d'ordre des phases peuvent être utilisés pour
des applications différentes dans de diffé-
rents réseaux. Les instruments ont été con-
struits selon les prescriptions de sécurité en
vigueur et assurent des mesures en toute sé-
curité.
• Indication du sens de rotation par lampes
pour afficher
• Indication des trois phases par lampes pour
afficher
• Calibre de Tension 200 … 440 V
CAT III
La catégorie de mesure III est valable pour les
circuits de test et de mesure, qui sont liés à la
répartition de l’installation de courant de
secteur à basse tension du bâtiment.
Les mesures effectuées au niveau du réparti-
teur (y compris les dérivations du compteur),
des disjoncteurs, du câblage, des barres
collectrices, des boîtes de distribution, des
interrupteurs et des points de raccordement
des installations fixes sont des exemples.

Matériel fourni:
1. BEHA-AMPROBE Contrôleur d'ordre des
phases DR 100
2. 3 pinces
3. 1 pince crocodile
4. Mode d'emploi
Transport et stockage
Veuillez conserver l’emballage d’origine
pour tout transport ultérieur p.ex. pour cali-
brage. Des dommages de transport dus à un
emballage insuffisant sont exclus de la ga-
rantie. L’appareil doit être stocké dans des
entrepôts secs et fermés. Après le transport
dans des températures extrêmes, il faut re-
specter un temps de repos de deux heures
minimum pour l’adaptation de l’appareil
avant la mise en marche.
Précautions
Les appareils BEHA-AMPROBEcontrôleurs
d'ordre des phases ont été construits et tes-
tés selon les prescriptions de sécurité pour
des instruments de mesure électroniques EN
61010-1 et livrés en bon état et en toute sé-
curité. Afin de maintenir cette condition,
veuillez respecter les références et précauti-
ons renfermées dans ce mode d'emploi.
Afin d'éviter tout choc électrique re-
specter les instructions suivantes lorsque
vous travaillez avec des tensions supé-
rieures à 120 V (60 V) DC ou 50 V(25
V)rms AC. Selon les normes en vigueur,
seules ces tensions sont con-sidérées
comme des tensions de sécurité. (Les va-
leurs entre parenthèses sont destinées
p.ex. pour des applications médicales ou
d'agriculture.)
S'assurer avant chaque utilisation du
parfait état des cordons de mesure.
N'utiliser l'appareil que pour les calibres
de mesures spécifiés.
Lorsque la sécurité de l’opérateur n’est
plus assurée, il faut mettre l’appareil
hors service et le protéger contre toute
utilisation volontaire ou involontaire.
La sécurité n'est plus assurée lorsque
l'appareil:
• est manifestement endommagé
• n'effectue pas les mesures désirées
• a été stocké pendant trop longtemps
sous des conditions défavorables (voir
température et humidité)
• a subi des dommages mécaniques pen-
dant le transport.
L’ouverture de l’appareil ne doit se faire
que par des techniciens de service auto-
risés, par exemple, pour le changement
de fusible.
• Calibre de fréquence 50 … 60 Hz
• Cordons de mesure avec fiche de sécurité
inclus

L’appareil ne doit être utilisé qu’avec les
accessoires recommandés. L’utilisation
d’accessoires inappropriés n’est pas ad-
mise.
Lors des mesures, respecter les prescrip-
tions des organismes professionnels
pour systèmes et accessoires électriques.
Eviter un échauffement de l'appareil
par exposition directe au soleil pour as-
surer un fonctionnement parfait et une
durée de vie prolongée.
Utilisation appropriée
L’appareil n’est à utiliser que sous des condi-
tions et pour des fins ayant été à l’origine de
sa conception. Pour cette raison, les réfé-
rences de sécurité, les données techniques
comprenant les conditions d’environnement
et l’utilisation dans des environnements secs
sont à respecter en particulier
La sécurité d’opération n’est plus assu-
rée lorsque l’appareil a été changé ou
modifié.
Fonctions
1. Cordons de connexion avec fiche de sé-
curité
2. Lampes pour afficher les phases indivi-
duelles L1, L2, L3
3. Lampe pour afficher le sens de rotation
en sens inverse horaire)
4. Lampe pour afficher le sens de rotation
en sens horaire
5. Mode d'emploi résumé sur dos de l'ap-
pareil
1
2
34
5

Détermination du sens horloge
L'ordre des trois phases présentes détermin-
ent le sens de rotation du moteur connecté
dans des réseaux triphasés..
L'ordre correct L1, L2, L3 résulte en sens
horaire.
L’indicateur du sens de rotation BEHA-AM-
PROBE DR 100 détecte si toutes les trois pha-
ses sont présentes et détermine la direction
de la séquence des phase.
Connexion de l’indicateur du sens de ro-
tation:
Il faut vérifier la connexion si l’affichage
n’est pas équivoque ou diffère de la
table.
Pour déterminer l'ordre des phases con-
necter les trois pinces L1, L2, L3 dans un
ordre au réseaux triphasé.
Lampe (4) est illuminée pour sens de ro-
tation en sens horaire.
Lorsque la lampe (3) est illuminée,
échanger deux connexions.


Entretien
Aucun entretien n’est requis lors d'une utili-
sation conforme au présent mode d'emploi.
Dans le cas d'une erreur de manipulation
notre S.A.V. pourra vous réparer votre appa-
reil sur devis.
Nettoyage
Si l'appareil a été sali suite à l'utilisation quo-
tidienne, nous recommandons de le nettoyer
à l'aide d'un chiffon humide avec un déter-
gent ménager doux. Ne jamais utiliser des
nettoyants agressifs ou des dissolvants.
Caractéristiques techniques
Indication des phases: 3 lampes L1, L2,
L3
Indication du sens rotation: 2 lampes R, L
Calibre de tension: 200 … 440 V / 3 ~
Fréquence: 50 … 60 Hz
Durée: Opération conti-
nue
Intensité de courant: < 5 mA
Courant de mise à terre: < 3,5 mA
Catégorie de surtension: CAT III, max. 400
V à terre
Sécurité par: 61010-1; 610101-2-030;
DIN VDE 0413-7;
EN 61557-7
Catégorie de mesure:
Degré de pollution: 2
Température d'opération: 0 … 40° C
Altitude: jusqu'à 2000 m
Catégorie de protection : II
Protection: IP 40
Dimensions: env. 110 x 58 x 24
mm
Poids: env. 150 g
24 mois garantie
Chaque appareil de la gamme "BEHA-AM-
PROBE" a été fabriqué en conformité aux
standards ISO 9002 - NFX 50-121 et a subi un
contrôle individuel de qualité. Ces appareils
sont couverts par une garantie de 24 mois,
pièces et main-d'œuvre à partir de la date
d'achat. Domaines d'application de la garan-
tie: Celle-ci couvre tout vice de fabrication
ou défaut de composant à condition que
l'appareil n'ait pas été démonté ou endom-
magé extérieurement. Elle ne s'appliquera
que sur présentation d'une preuve "écrite"
de la date d'achat (facture de l'utilisateur)
impérativement jointe au retour du matériel
défectueux. L'appareil doit être retourné en
franco domicile dans son emballage d'origi-
ne. Tous dommages résultant d'une chute ou
d'une utilisation non conforme aux instructi-
ons du fabricant sont exclus de la garantie.
Toute réparation possible hors garantie fera
l'objet d'un devis préalable soumis à accep-
tation.
Sous réserve de modifications !

DR 100
Istruzioni per l’uso

Attenzione! Riferimento a un punto
pericoloso, osservare le istruzioni per
l'uso.
Prudenza! Tensione pericolosa.
Avvertenza. Osservare assolutamente.
solamento doppio o rinforzato conti-
nuo, classe di protezione II (IEC 61140)
Marchio di conformità, lo strumento
è conforme alle direttive europee
vigenti.
Simbolo per la marcatura delle appa-
recchiature elettriche ed elettroniche
(RAEE Direttiva).
Le istruzioni contengono le informa-
zioni e le avvertenze richieste per un
uso e un impiego dell'apparecchio in
tutta sicurezza. .
CAT III Categoria DI misura III è applicabile a
circuiti di prova e di misura collegati alla
parte di distribuzione dell'impianto di
alimentazione bassa tensione dell'edificio.
Esempi sono le misurazioni su quadri di
distribuzione (compresi secondari metri),
interruttori, cablaggio, cavi, sbarre, scatole di
derivazione, interruttori, prese nell'installa-
zione fissa
Avvertenze riportate sull'appa-
recchio e nelle istruzioni per l'uso:
Leggere attentamente le presenti istruzio-
ni prima di utilizzare l'apparecchio e rispet-
tare tutte le indicazioni riportate.
La mancata osservanza delle istruzioni
per l'uso, inclusi gli avvisi di pericolo e
le avvertenze, comporta il rischio di fe-
rimenti gravi dell'utente e di danneg-
giamento dell'apparecchio.
Introduzione/dotazione
Gli indicatori della direzione del campo ro-
tante maneggevoli BEHA-AMPROBEsono
applicabili in diversi campi con diverse ten-
sioni di rete. I tester sono costruiti in base
alle più recenti norme di sicurezza e ga-
rantisce un funzionamento sicuro e affida-
bile.
• Visualizzazione di tutte e tre le fasi con
lampade a bagliore.
• Visualizzazione della direzione del
campo rotante con lampade a bagliore.
• Gamma di tensioni 200 … 440 V
• Gamma di frequenze 50 … 60 Hi
• Circuiti di misura con presa di ultimo
istante
