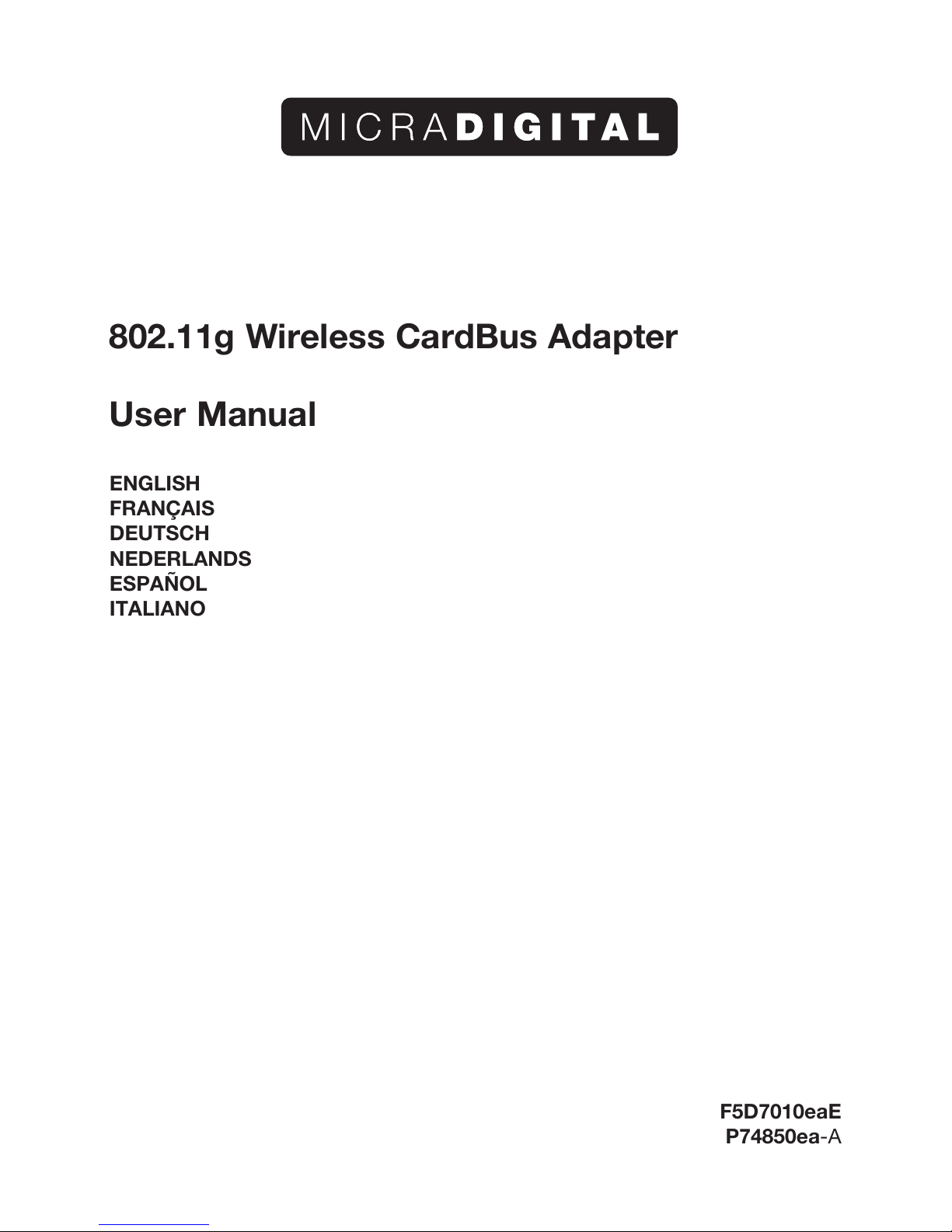

Belkin 802.11g Wireless Ethernet Bridge User manual

802.11g Wireless CardBus Adapter
User Manual
ENGLISH
FRANÇAIS
DEUTSCH
NEDERLANDS
ESPAÑOL
ITALIANO
F5D7010eaE
P74850ea-A

Index
ENGLISH ........................................................................................................... 1
FRANÇAIS ......................................................................................................... 9
DEUTSCH ......................................................................................................... 19
NEDERLANDS .................................................................................................. 29
ESPAÑOL ......................................................................................................... 39
ITALIANO .......................................................................................................... 49

802.11g Wireless CardBus Adapter
User Manual
ENGLISH
F5D7010eaE
P74850ea-A

Contents
Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Features . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Applications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
System Requirements . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Package Checklist . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Hardware Description . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
LED Indicators . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Hardware Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Driver and Utility Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

1
Introduction
The Wireless CardBus Adapter is a 54 Mbps wireless network adapter that
seamlessly integrates with existing Ethernet networks to support applications
such as mobile users or temporary conferences. This solution offers a high
data rate and reliable wireless connectivity with considerable cost savings over
wired LANs (which include long-term maintenance overhead for cabling.) Just
install enough wireless access points to cover your network area, plug wireless
cards into your notebooks, and start networking.
Using this card in conjunction with a wireless access point, you can create an
instant network that integrates seamlessly with 10/100 Mbps Ethernet LANs.
Moreover, moving or expanding your network is as easy as moving or installing
additional access points – no wires!
Features
• Wireless connection without the hassles and cost of cabling
• Greater flexibility to locate or move networked PCs
• Integrates with or replaces wired LANs at dramatically lower cost than
wired alternatives
• Seamless connectivity to wired Ethernet LANs augments existing networks
quickly and easily
• Easy installation
• Direct Sequence Spread-Spectrum (DSSS) technology provides robust,
interference-resistant and secure wireless connection
• Complemetary Code Keying (CCK) ensures backward compatibility to the
existing IEEE 802.11b WLAN infrastructure
• Orthogonal Frequency Division Multiplexing (OFDM) provides the speed
required for today’s high-bandwidth application
• Supports Windows 98SE/Me/2000/XP
• Supports WEP (Wired Equivalent Privacy) and WPA (Wi-Fi Protected
Access) security
• Provides a user-friendly interface for configuration
• Firmware upgradeable
• Extended range feature supported

2
Applications
Offers a fast, reliable, cost-effective solution for wireless client access to the
network in applications like these:
• Remote access to corporate network information E-mail, file transfer, and
terminal emulation
• Difficult-to-wire environments
Historic or old buildings, asbestos installations, and open areas where
wiring is difficult to employ
• Frequently changing environments
Retailers, manufacturers, and banks who frequently rearrange the workplace
and change location
• Temporary LANs for special projects or peak times
Trade shows, exhibitions, and construction sites that need a temporary
setup for a short time period. Retailers, airline, and shipping companies
that need additional workstations for peak periods. Auditors who require
workgroups at customer sites
• Access to database for mobile workers
Doctors, nurses, retailers, office workers who need access to databases
while being mobile in the hospital, retail store or office campus
• SOHO users
SOHO (Small Office and Home Office) users who need easy and quick
installation of a small computer network
System Requirements
Before you install the Wireless CardBus Adapter, check your system for the
following:
• A laptop with a PCMCIA Type II or Type III slot
• Windows 98SE/Me/2000/XP (Prepare the Windows OS CD for use during
installation)
• A minimum of 1500 Kbytes of free disk space for installing the driver and
utility program
• 300 MHz processor or higher
• Other IEEE 802.11b/g-compliant devices installed in your area
Package Checklist
The Wireless CardBus Adapter package includes:
• 1 Wireless CardBus Adapter
• 1 driver and utility installation CD
• This Quick Installation Guide
Please inform your dealer if there are any incorrect, missing, or damaged parts.
If possible, retain the carton, including the original packing materials. Use them
again to repack the product if there is a need to return it for repair.
For complete details on this products warranty, please refer to the Micradigital
support site. www.micradigital.com

3
Hardware Description
The Wireless CardBus Adapter supports 54 Mbps connections to Ethernet
networks. This card is fully compliant with specifications defined in IEEE
802.11b standard and IEEE 802.11g draft standard. It can be installed in any
notebook with a Type II or TYPE III PCMCIA slot. It supports Windows 98SE/
Me/2000/XP.
LED Indicators

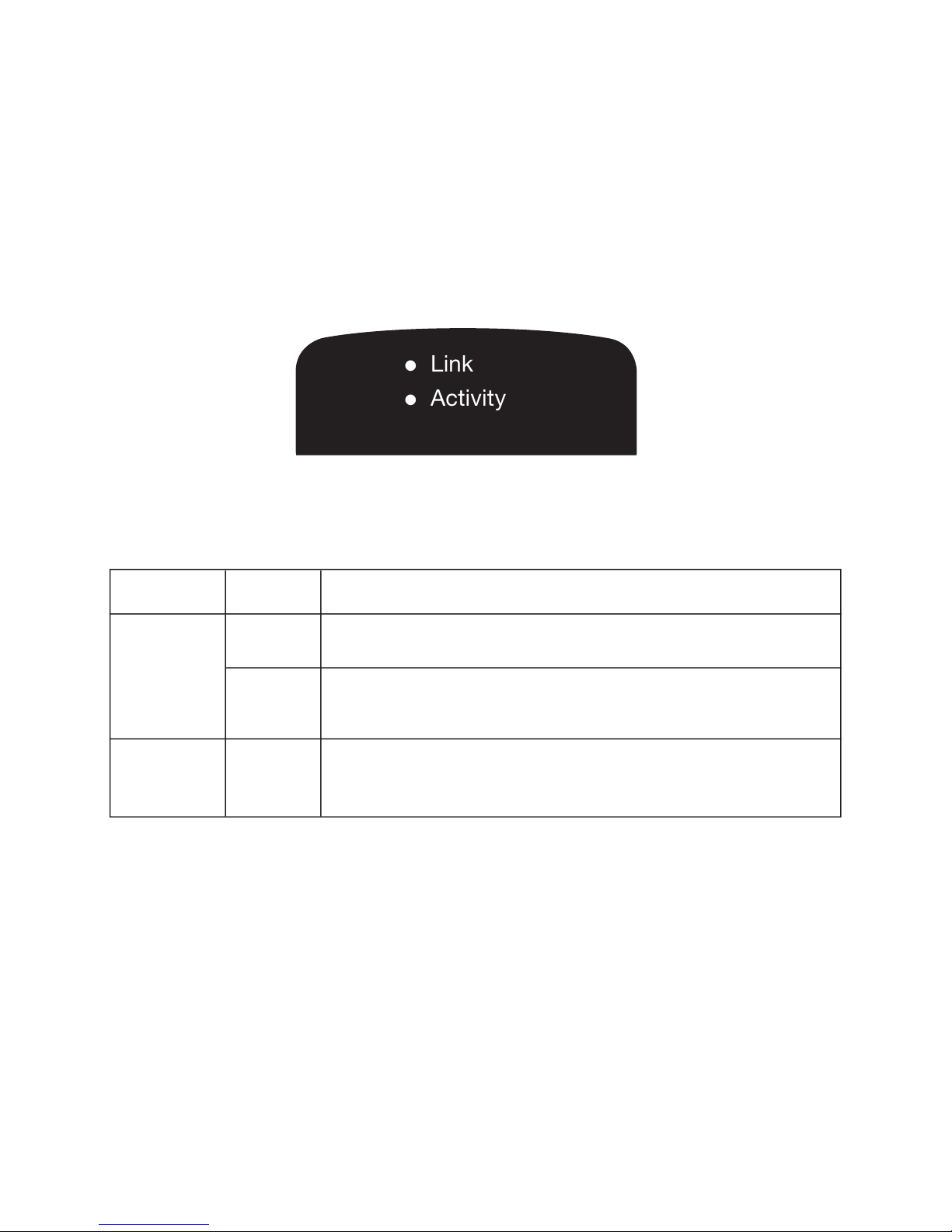

The Wireless CardBus Adapter includes two status LED indicators, as
described in the following table.
LED Status Description
Link On Indicates a valid connection with an access point.
Flashing Indicates that the Wireless CardBus Adapter is
scanning for available networks.
Activity Flashing Indicates that the Wireless CardBus Adapter is
transmitting/receiving data.
• Link
• Activity

4
Hardware Installation
Warnings: Network cards are sensitive to static electricity. To protect the
card, always touch the metal chassis of your notebook or the ground before
handling the card.
1. Turn on your notebook.
2. Find an available Type II or Type III PCMCIA slot in your notebook.
3. With the PC Card’s 68-pin connector facing the PCMCIA slot, label side up,
slide the card completely into the slot as shown below.
Note: The PCMCIA slot allows you to “hot swap” PC Cards any time.
4. Install the appropriate driver into your system. Drivers can be found on the
driver CD that comes with the package. See the following section for
instructions.

5
Driver and Utility Installation
The CD labeled “Driver and Utility CD” that comes with the package contains
the software drivers and utilities available for the Wireless CardBus Adapter.
Note: You may find that the instructions here do not exactly match your
version of Windows. This is because these steps and screenshots were
created from Windows XP. Windows 98, Windows Millennium Edition, and
Windows 2000 are similar, but not identical, to Windows XP.

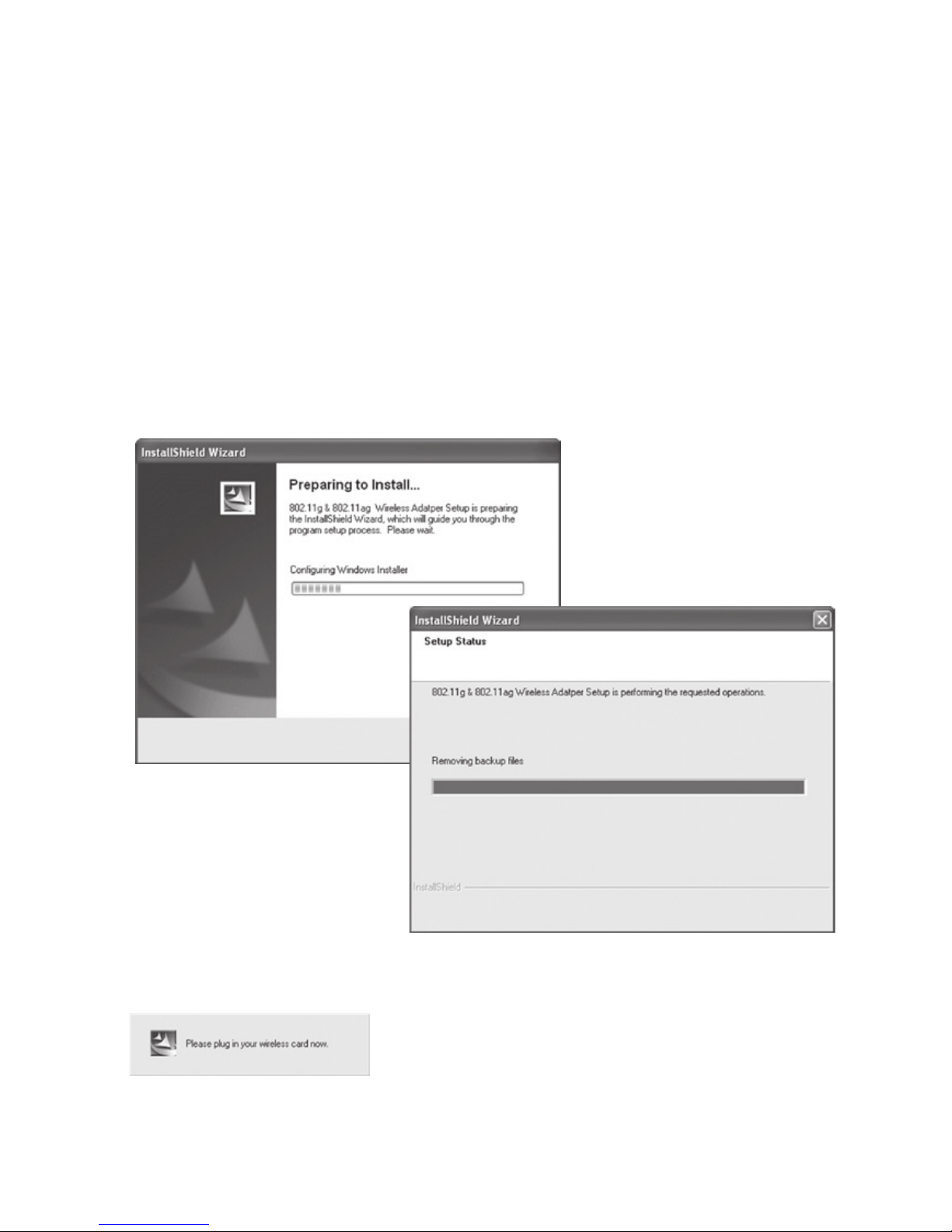

1. Place the installation CD into the CD-ROM drive. The program will auto-run.
2. Windows XP will automatically install the driver.
3. Insert the adapter into your computer when you see the following message.

6
4. When the wizard has finished installing the driver, the following screen will
appear. Select “Yes, I want to restart my computer now.” Click Finish and
your PC will restart.
The driver and utility installation is completed. Your adapter is now ready for
use.

7

Carte Réseau Sans Fil 802.11g pour portable
Guide d’Installation Rapide
FRANÇAIS
F5D7010eaE
P74850ea-A

Contenu
Introduction ................................................................................................... 11
Caractéristiques ........................................................................................... 11
Applications ................................................................................................. 12
Configuration requise .................................................................................. 12
Contenu de l’emballage ............................................................................... 12
Description du matériel ................................................................................ 13
Témoins ....................................................................................................... 13
Installation matérielle ................................................................................... 14
Installation du pilote et de l’utilitaire ........................................................... 15

11
Introduction
La Carte Réseau Sans Fil pour portable est un adaptateur réseau sans fil
54 Mbps qui s’intègre parfaitement aux réseaux Ethernet existants pour
utilisation d’applications telles que les utilisateurs mobiles et les conférences
temporaires. Cette solution offre un débit de données élevé et une connectivité
sans fil fiable, vous permettant également de faire des économies sur
l’installation de câbles pour les réseaux standard. Vous n’avez qu’à installer
des points d’accès aux endroits stratégiques de votre zone à couvrir,
brancher des cartes sans fil à vos ordinateurs portables et vous êtes prêt à
communiquer en réseau !
Si vous utilisez cette carte avec un point d’accès 802.11b/g sans fil, vous
pouvez instantanément créer un réseau qui s’intègre parfaitement à votre
réseau Ethernet 10/100 Mbps existant. Qui plus est, déplacer ou étendre
votre réseau est simple comme bonjour : il vous suffit de déplacer vos points
d’accès ou d’en installer d’autres — sans câbles !
Caractéristiques
• Connexion sans fil sans les coûts et les tracas liés au câblage
• Plus de flexibilité pour l’emplacement et le déplacement de vos ordinateurs
en réseau
• S’intègre aux réseaux filaires ou remplace ceux-ci à un coût moindre
• Connectivité parfaitement transparente avec les réseaux Ethernet,
permettant d’étendre ceux-ci rapidement et facilement
• Installation facile
• La technologie Direct Sequence Spread-Spectrum (DSSS) offre une
connexion solide, sûre et résistante aux interférences
• Le Complemetary Code Keying (CCK) garantit la compatibilité descendante
avec les infrastructures réseau IEEE 802.11b existantes
• Le Orthogonal Frequency Division Multiplexing (OFDM) livre le débit requis
par les applications à forte consommation de bande passante d’aujourd’hui
• Prise en charge de Windows 98SE/ME/2000/XP
• Prise en charge de la sécurité par WEP (Wired Equivalent Privacy) et WPA
(Wi-Fi Protected Access)
• Interface de configuration conviviale
• Possibilité de mise à jour du micrologiciel
• Prise en charge de fonction d’extension de portée

12
Applications
Les dispositifs sans fil permettent un accès réseau rapide, fiable et
économique pour, entre autres, les applications suivantes :
• L’accès distant aux informations sur le réseau de l’entreprise.
l’e-mail, le transfert de fichiers et l’émulation de terminal.
• Environnements impropres au câblage
Immeubles anciens ou historiques, installations à l’amiante et les espaces
ouverts où le câblage est difficile à effectuer
• Environnements changeants
Les détaillants, fabricants et banques, qui réaménagent souvent le lieu
de travail ou déménagent
• LAN temporaires lors de projets ponctuels ou en cas d’activité accrue
Foires, expositions ou chantiers nécessitant l’emploi d’un réseau de façon
temporaire. Les détaillants, les sociétés d’aviation et les sociétés de
transport qui nécessitent des postes de travail supplémentaires lors
d’activité accrue. Les auditeurs qui forment des groupes de travail chez
leurs clients.
• Accès aux bases de données par les travailleurs mobiles
Médecins, infirmières, commerciaux et employés de bureaux qui doivent
accéder aux bases de données tout en restant mobiles à l’hôpital,
au magasin, au bureau, sur le campus, etc.
• Particuliers et petites entreprises (SOHO)
Les particuliers et les petites entreprises ayant besoin d’une installation
rapide et simple
Configuration requise
Avant d’installer la Carte Réseau Sans Fil pour ordinateur portable, assurez-
vous que votre système possède la configuration suivante :
• Un ordinateur portable avec emplacement PCMCIA de Type II ou Type III
• Windows 98SE/Me/2000/XP (Ayez le CD de Windows à portée de main
avant de débuter l’installation)
• Un minimum de 1500 ko libres sur le disque dur pour l’installation du pilote
et de l’utilitaire
• Processeur de 300 MHz ou plus
• D’autres dispositifs compatibles IEEE 802.11b/g installés
Contenu de l’emballage
L’emballage de la Carte Réseau Sans Fil pour ordinateur portable contient :
• 1 Carte Réseau Sans Fil pour ordinateur portable
• 1 CD avec pilote et utilitaire d’installation
• Guide d’installation rapide
Communiquez avec votre marchand si les pièces sont manquantes, inexactes
ou endommagées. Conservez la boîte et l’emballage original. Utilisez-les pour
remballer le produit en cas de retour ou de réparation.
Pour de plus amples informations sur la garantie de ce produit, veuillez visiter
le site d’assistance Micradifital au www.micradigital.com

13
Description du matériel
La Carte Réseau Sans FIl pour ordinateur portable prend en charge les
connexions réseau Ethernet à 54 Mbps. Cette carte est entièrement
compatible avec les spécifications relatives à la norme IEEE 802.11b et à
l’ébauche de la norme IEEE 802.11g. Elle peut être installée sur n’importe quel
ordinateur portable possédant un emplacement PCMCIA de Type II ou III. Elle
prend en charge Windows 98SE/ME/2000/XP.
Témoins
La Carte Réseau Sans Fil possède deux témoins indicateurs, tels que décrits
dans le tableau suivant.
TÉMOINS État Description
Liaison Activé Indique une bonne connexion avec un point d’accès.
Clignotant Indique que la Carte Réseau recherche
les réseaux disponibles.
Activité Clignotant Indique que la Carte Réseau transmet/
reçoit des données.
• Link
• Activity

14
Installation du matériel
Avertissements :Votre carte réseau est sensible à l’électricité statique. Pour
protéger la carte, touchez toujours d’abord la châssis de métal de votre
ordinateur ou le sol avant de manipuler la carte.
1. Allumez l’ordinateur.
2. Repérez un emplacement PCMCIA de Type II ou III sur votre ordinateur.
3. Avec le connecteur à 68 broches de la carte faisant face à l’emplacement
PCMCIA, étiquette vers le haut, glissez complètement la carte à l’intérieur
de la fente, tel que démontré ci-dessous.
Remarque : La fente PCMCIA vous permet de brancher ou débrancher à
chaud les cartes réseau.
4. Installez le pilote requis sur votre système. Vous trouverez les pilotes sur
le CD fourni. Veuillez suivre la procédure suivante.

15
Installation du pilote et de l’utilitaire
Le CD « Driver and Utility CD [CD avec pilote et utilitaire] » fourni avec le
produit comprend les pilotes et l’utilitaire requis pour l’utilisation du produit.
Remarque : Il se peut que les instructions ne soit pas tout à fait identiques à
votre version de Windows. Les instructions et copies d’écran ont été réalisées
à partir de Windows XP. Windows 98, Windows Millennium Edition, et
Windows 2000 sont semblables mais non identiques à Windows XP.
1. Insérez le CD d’installation dans le lecteur de CD-ROM. Le programme
est lancé automatiquement.
2. Windows XP installe pilote automatiquement.
3. Insérez la carte dans la fente de votre ordinateur lorsque le message
suivant apparaît.

16
4. Lorsque l’Assistant a terminé l’installation du pilote, l’écran suivant apparaît.
Sélectionnez « Yes, I want to restart my computer now [Oui, je veux
redémarrer mon ordinateur maintenant] ». Cliquez sur « Finish [Terminer] »
pour redémarrer votre ordinateur.
L’installation du pilote et de l’utilitaire est terminée. Votre carte est maintenant
prête à l’emploi.
