Bell Cantilever 200 User manual

IMPORTANT: Remove only by user!
¡Importante! ¡Sólo debe ser retirado por el usuario!
Important ! À retirer uniquement par l’utilisateur !
Please keep these instructions for future reference
Guarda estas instrucciones para consultar en el futuro
Veuillez conserver ces instructions pour référence future
cANTILEVER™200/300
2 AND 3 BIKE TRUNK RACK

Table of Contents
Warnings ...................................................................... 1
Mounting Tips.............................................................. 2
Installation.................................................................... 4
Using the Cradles........................................................ 5
Advertencias ................................................................ 6
Sugerencias de montaje............................................. 8
Instalación.................................................................. 10
Uso de los soportes.................................................. 11
Avertissements.......................................................... 12
Conseils d’installation............................................... 14
Installation.................................................................. 16
Utilisation du porte-vélo ........................................... 17

english 1
Warnings
This rack is designed to attach securely to most automobiles. It is your
responsibility to ensure the safe and proper use of this product.
Some vehicles cannot safely accept any rear deck rack. If your
car has a severely curved trunk or hatch lid, the strap hooks may slide
to the side, causing your carrier and bicycles to fall from your vehicle.
If your car’s trunk or hatch is severely curved at the top, do not
use this product!
Improper attachment or misuse of this rack may be hazardous and may
result in damage to your bicycles, vehicle, or vehicles driving behind you
as a result of colliding with or trying to avoid the fallen bicycles and rack.
It is your responsibility to use your best discretion while installing
this carrier to ensure that you do not damage your vehicle.
1. Some trunk or hatch lids may not be able to accept the hooks that
hold the rack on to your vehicle. Test the hook fit by sliding the hooks
along the hatch or trunk edge, prior to tightening straps.
2. Many vehicles of all types use lighter weight materials in the trunk or
hatch area. Make sure that when installing and loading the carrier you
do not dent your vehicle!
SAFE AND PROPER USE OF YOUR RACK
1. Always secure your bicycles to the rack using the cradles and straps
– preferably with additional cable lock, rope, or additional shock
cords. The individual cradles offer solid mounting, but should be
supplemented for safety.
2. NEVER drive off pavement with a loaded carrier.
3. Some cars sit low to the ground – especially when loaded down with
gear and people. Use extra caution when entering or exiting driveways
to avoid damaging the bike wheels.
4. DO NOT let bicycle tires hang near the exhaust pipe. Hot exhaust will
melt and destroy tires.
5. If a strap appears worn or frayed, REPLACE IT! Worn straps are
dangerous. Replacement parts are available from our customer
service department. (1-800-456-BELL)
6. Maximum rack load ranges from two bikes/66lbs.(7016045,
7020148) to three bikes/100lbs (7016046, 7020149).
7. INSPECT AND CHECK your rack’s straps after loading – the weight
of the bicycles may cause the straps to loosen.
8. CHECK STRAPS at regular intervals during use, more frequently on
bumpy roads, and immediately if the bicycles shift position.
9. ALWAYS make sure bicycle frame rests on the support arms. Never
hang bicycles from below the arms on the cradles.
10. Cleaning bicycle support arms helps give the cradles optimum grip.
Clean with soap and water only and rinse/dry thoroughly. Do not use
solvents as they may weaken straps and cradles.
11. Never leave unlocked bikes unattended. Thieves are quick! Secure
your bikes to the rack using a cable lock or other visible theft deterrent.
BELL offers an excellent range of bicycle locks that are portable,
effective, and durable.

2english

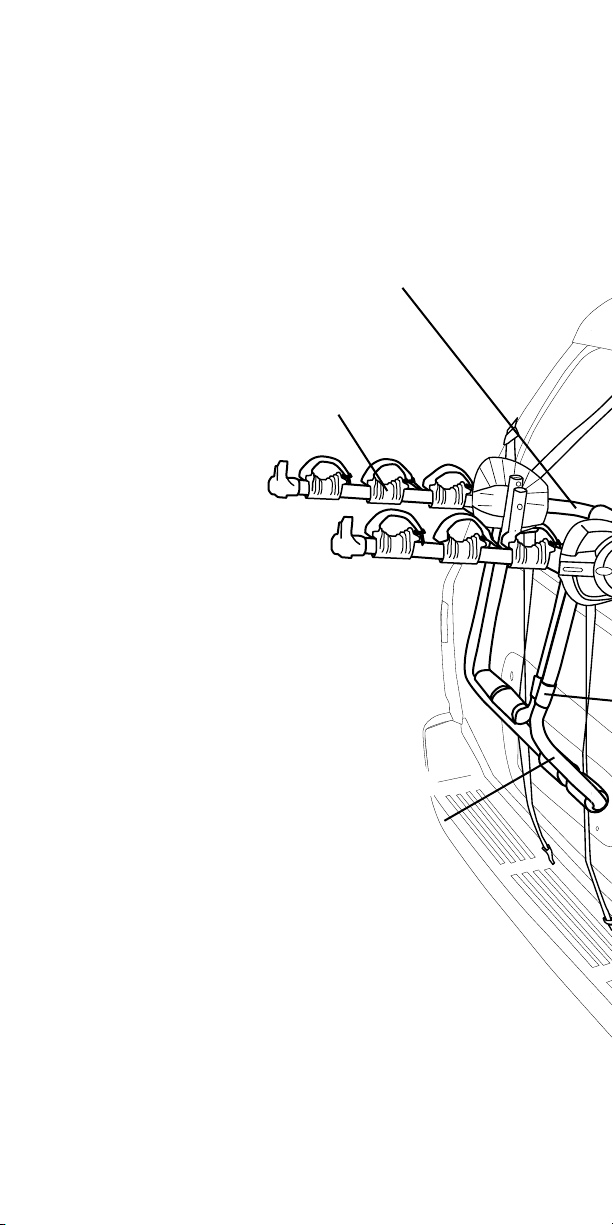

Mounting Tips
Lower Frame
On most vehicles the Lower Frame rests
best at the top or bottom of license
plate. If it rests on the vertical portion of
trunk or hatch lid try to find the highest,
most solid area. Lower frame should be
as close to vertical as possible.
DO NOT place Lower Frame on
glass, plastic, badges, or thin metal
(most likely found in the center of large
flat areas like SUV hatches).
Upper Frame
Upper Frame rests on vehicles with flat
backs like Minivans, Wagons, SUVs, and
many hatchbacks. Avoid resting on rear
window wipers and soft sheet metal.
This product may not fit vehicles with
rear spoilers.
BicycLe SUpport armS
Support Arms should angle upward from
the horizontal. This positions bicycles away
from vehicle and higher from the ground.

english 3

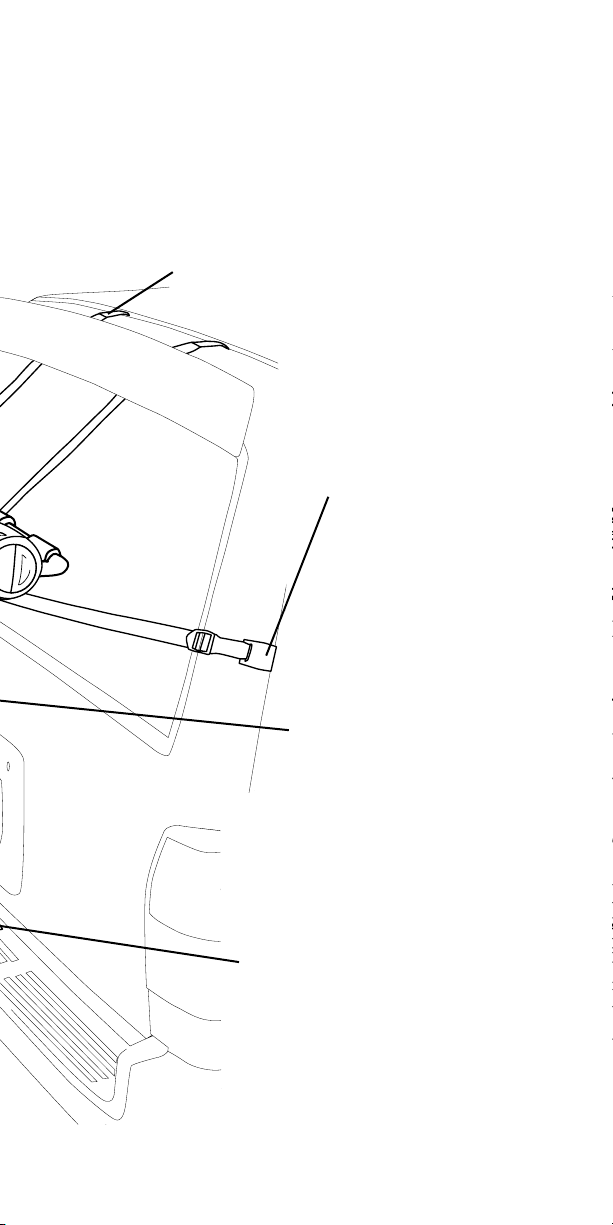

Mounting Tips
Lower HookS
Confirm that Lower Hooks can mount to
bottom metal edge of trunk or hatch. If this
is not possible, the hooks may be secured
to bumper structure, or tow points in the
vehicle’s frame.
Straps must be far from vehicle exhaust
system and must not rub on sharp
metal edges.
Upper HookS
Confirm that Upper Hooks can mount to
leading metal edge of trunk or hatch.
NEVER attach to glass, plastic, or trim.
DO NOT open the trunk or hatch with
a loaded carrier attached.
DO NOT place upper straps OVER
spoilers if they contact. Always route them
under spoiler, if possible.
Side HookS
(7016046, 7020149)
Confirm that these can mount to
side metal edge of trunk or hatch.
Hooks should be attached with
straps the shortest distance from
the rack as possible. To check, set
them and then try to slide them
along. If they go slack, tighten
them again.
trUnk tUBe SUpport arm
One of the cooler features of our racks,
this longer upper frame arm swings up to
allow a proper fit to vehicles with a trunk like
sedans, coupes, and some hatchbacks.
Avoid soft flat areas in the center of the
trunk lid – try to position the rack more
toward the rear edge of the trunk.

4english
Installation
a
B
c
d
F
e
G

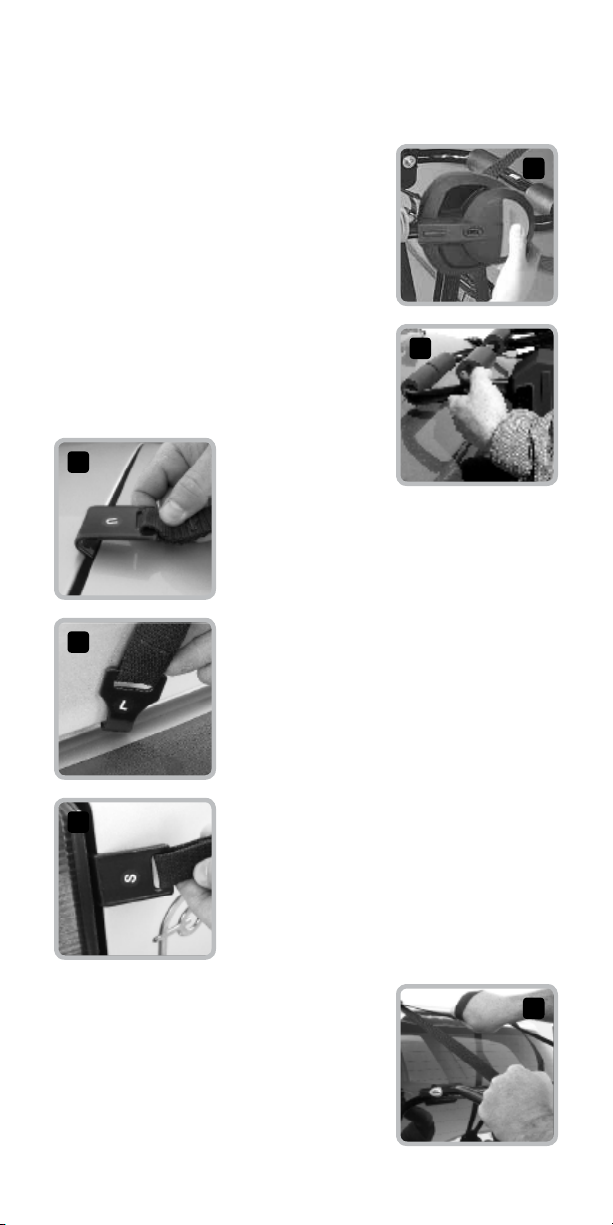

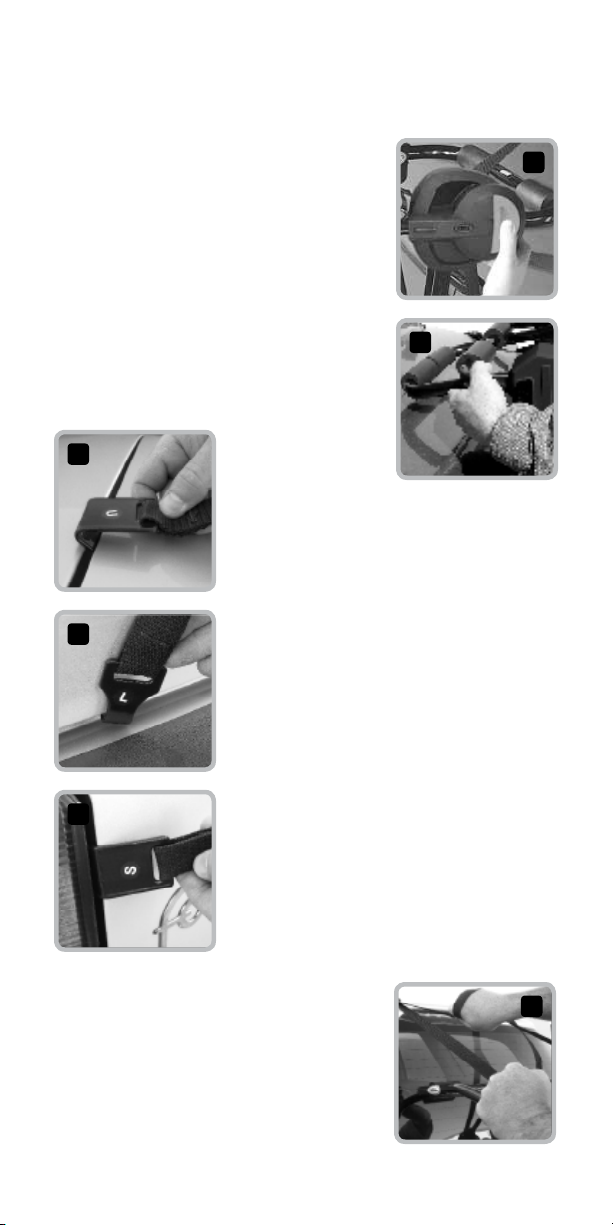

1. Push both the red buttons at the same time
and spread the upper and lower frame apart.
Position the carrier on your vehicle. Figure A.
Sedans and vehicles with trunks – Release
trunk tube from the snap clip by pushing
froward and upward. The arm should be
rotated up until it contacts the upper frame.
Rest the trunk tube on the vehicle and position
the rack so the bicycle support arms angle
slightly upward to the rear. Figure B.
Minivans, SUVs, and most hatchbacks –
Leave the trunk tube attached to the lower
frame and set the
rack against the
rear of the vehicle
in a solid place that
allows the bicycle
support arms to
angle slightly upward from the rear. On these
vehicles the trunk tube remains clipped in a
lower position out of the way.
2. Attach top straps ‘U’ to leading metal
edge of trunk or hatch lid. Adjust the straps
so the rack stays in place on the car with
bicycle support arms angled slightly up from
horizontal. Figure C. Check that the carrier
is centered on your vehicle – adjust to center
as needed.
3. Attach lower straps ‘L’ to the bottom metal
edge of trunk or hatch lid, under the bumper,
or to the frame of the vehicle. Tension slightly.
Figure D.
4. Attach side
straps (7016046
and 7020149
only) ‘S’ to the
metal edge of the
trunk or hatch lid.
Tighten the side
straps. This will
also tighten the bottom straps. Figure E.
5. Tighten top straps while pushing forward
slightly on the rack. Figure F.
6. Check the arm position – they should angle
upward from the horizontal. Readjust lower and
upper straps if necessary. Tighten all straps one
more time. Figure G.

english 5
Using the Cradles
H
i

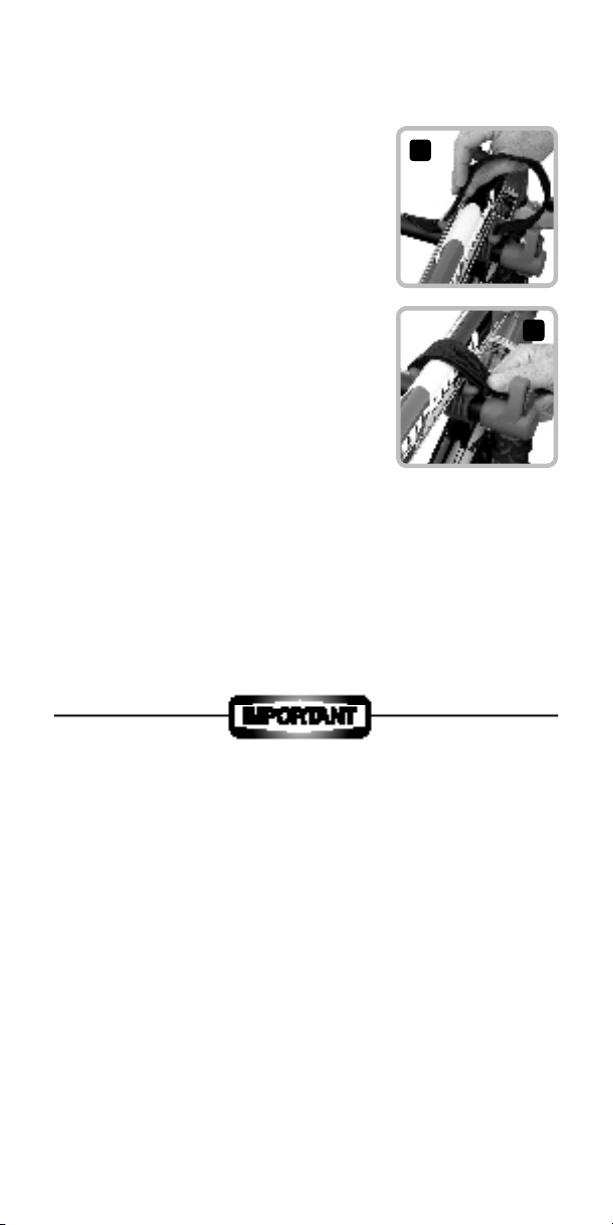

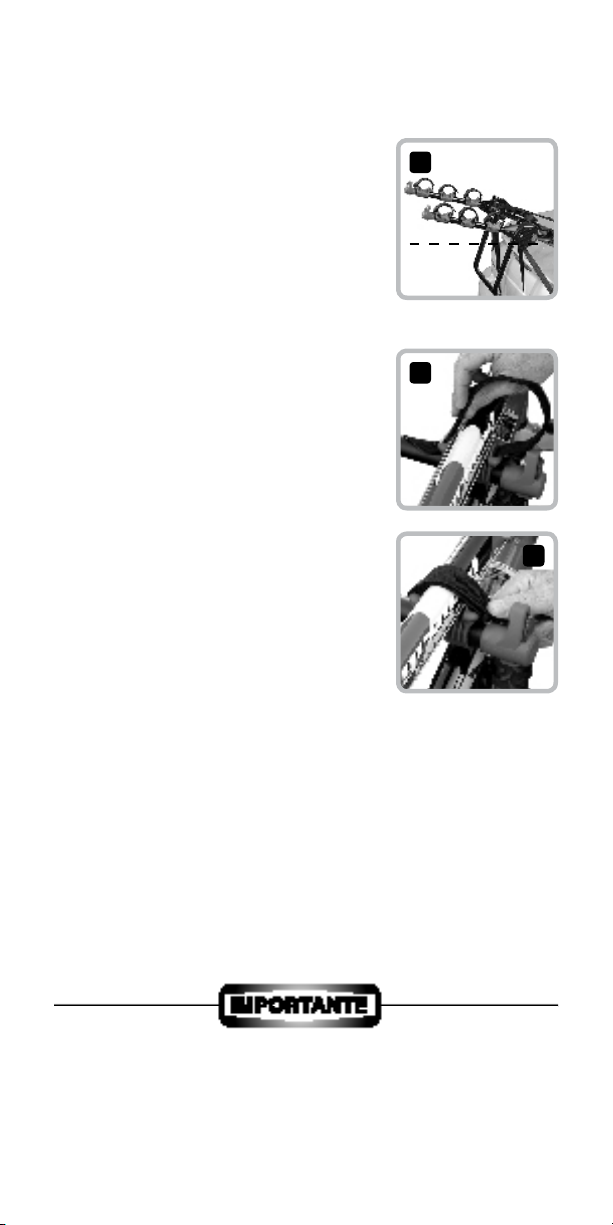

Load bikes onto individual cradles. Tighten
all straps to top or seat tubes. Figure H & I.
USING THE CRADLES
7. Load the first bike with your gears facing
away from the vehicle. Alternating the direction
of the bikes makes the carrier easier to load and
prevents the handlebars from getting tangled
8. Load each bicycle so the top tube rests on
the cradles.
9. Wrap each strap over frame tubes thread
through cradle loop, pull snug and press Velcro
together. Wiggle each bike to ensure the straps
are secure. The cradle strap is designed to fit
many sizes of bicycle tubing and hold firmly
regardless of temperature or weather Figure I.
10. Use a BELL cable lock, a shock cord, or
rope to secure the frames and wheels of the
bicycles to ensure safe transport.
Before each use, check to ensure that ALL straps are tightened
securely, and if you are using a locking cable that it is tightly
wrapped and locked completely.

español
6
Advertencias
Este portabicicletas ha sido diseñado para fijarse con seguridad a la
mayoría de los automóviles. Debido a las variaciones en el diseño y
la fabricación de los vehículos, no podemos garantizar que este
producto se adapte correctamente a todos los coches. El uso
seguro y correcto de este producto es tu responsabilidad.
En algunos vehículos no se pueden colocar de manera segura los
portabicicletas en la parte trasera. Si tu coche tiene una tapa de baúl
o puerta trasera muy curva, los ganchos de las correas pueden deslizarse
hacia un lado, haciendo que el portabicicletas y las bicicletas se caigan.
Si la parte superior de la tapa del baúl o de la puerta trasera de tu
coche es muy curva, ¡no uses este producto!
La instalación inadecuada o el uso indebido de este producto pueden ser
peligrosos y causar daños a tus bicicletas, a tu vehículo o a los vehículos
que te sigan, al chocar con bicicletas y/o portabicicletas que se safen, o
bien, al tratar de evitarlos.

españolespañol 7
Advertencias
Es tu responsabilidad tener el mayor de los cuidados al instalar este
portabicicletas para asegurar que no cause daños a tu vehículo
1. En algunas tapas de baúl o puertas traseras tal vez no se puedan
colocar los ganchos que aseguran el portabicicletas al vehículo.
Prueba la firmeza deslizando los ganchos a lo largo del borde de la
puerta trasera o de la tapa del baúl, antes de apretar las correas.
2. Muchos vehículos están hechos de materiales más livianos en el área
del baúl o de la puerta trasera. Ten cuidado al instalar y cargar el
portabicicletas para que no vayas a abollar tu vehículo.
SEGURIDAD Y USO CORRECTO DEL PORTABICICLETAS
1. Asegura siempre tus bicicletas al portabicicletas usando las
maniguetas y correas, preferiblemente con el seguro de cable
adicional, cuerda o cables antivibratorios adicionales. Cada manigueta
de por sí, brinda montaje estable, pero éste debe complementarse
por seguridad.
2. NUNCA arranques el coche con un portabicicletas cargado que no
tenga seguro.
3. La parte inferior de algunos vehículos queda muy cerca del suelo, en
especial cuando están cargados con equipo y pasajeros. Ten cuidado
especialmente cuando entres o salgas de las cocheras para evitar
dañar las llantas de las bicicletas.
4. NO dejes que las llantas de las bicicletas queden cerca del tubo de
escape. El tubo de escape caliente derrite y destruye las llantas.
5. Si una correa se ve desgastada o deshilachada, ¡CÁMBIALA! Las
correas desgastadas son peligrosas. Puedes obtener piezas de
repuesto en nuestro departamento de atención al cliente en el 1-800
456 BELL.
6. La carga máxima del portabicicletas es de dos bicicletas/66 libras
(30 kilogramos) (7016045, 7020148) o tres bicicletas/100 libras (45
kilogramos) (7016046, 7020149).
7. Revisa las correas del portabicicletas antes y después de cargarlo: el
peso de las bicicletas puede provocar que las correas se aflojen.
8. Revisa las correas regularmente durante su uso y con mayor
frecuencia en caminos accidentados, e inmediatamente si las
bicicletas cambian de posición.
9. Cerciórate siempre de que los marcos de las bicicletas descansen EN
los brazos de apoyo. Nunca cuelgues las bicicletas de las maniguetas,
por debajo de los brazos de apoyo.
10. Si los brazos de apoyo de las bicicletas se mantienen limpios, las
maniguetas brindan el mejor agarre. Lávalas sólo con agua y jabón;
luego enjuágalas y sécalas bien. No uses disolventes, ya que pueden
debilitar las correas y las maniguetas.
11. Nunca descuides las bicicletas que no tengan seguro. ¡Los
ladrones actúan con rapidez! Asegura tus bicicletas al portabicicletas
usando un seguro de cable u otro dispositivo visible contra robo.
BELL ofrece una excelente variedad de seguros para bicicletas que
son portátiles, eficaces y durables.

español
8español
Sugerencias de montaje
Soporte inFerior
En la mayoría de los vehículos, el
soporte inferior se apoya mejor en la
parte superior o inferior de la placa.
Si lo vas a apoyar en la parte vertical de
la tapa del baúl o en la puerta trasera,
trata de encontrar el área más alta y
sólida. El soporte inferior debe quedar
lo más vertical posible.
NO coloques el soporte inferior
sobre vidrio, plástico, placas o metal
delgado (con frecuencia, estas áreas se
encuentran en el centro de áreas planas
grandes, como las puertas traseras de
los vehículos deportivos).
Soporte SUperior
La parte superior del portabicicletas se apoya
en la parte trasera plana de algunos vehículos,
como las minivans, camionetas y vehículos
deportivos utilitarios, así como en algunos que
tienen puerta trasera. Evita apoyarlo sobre el
limpiaparabrisas trasero y sobre planchas de
metal poco resistentes.
Este producto tal vez no se pueda adaptar
a vehículos que tienen alerones traseros.
BrazoS de apoyo de LaS
BicicLetaS
Los brazos de apoyo deben quedar
inclinados. Esto mantiene las bicicletas
alejadas de las superficies del vehículo
y a mayor altura del suelo.

españolespañol 9
Sugerencias de montaje
GancHoS SUperioreS
Confirma que los ganchos superiores puedan colocarse en el borde
metálico delantero de la tapa del baúl o de la puerta trasera.
¡NUNCA los sujetes a objetos de plástico, vidrio o molduras!
NO abras la tapa del baúl o la puerta trasera si tienes un
portabicicletas cargado.
NO coloques las correas superiores SOBRE los alerones, si quedan
rozando. De ser posible, siempre pásalas por debajo de los alerones.
GancHoS LateraLeS
(7016046, 7020149)
Confirma que los ganchos laterales se
puedan montar en el borde metálico
lateral de la tapa del baúl o de la
puerta trasera.
Los ganchos deben sujetarse
con correas lo más cerca posible
del portabicicletas. Para asegurarte,
colócalas y luego trata de deslizarlas a
lo largo. Si se aflojan, vuélvelas a apretar.
Brazo de apoyo deL tUBo
deL BaúL
Este brazo, que es una de las mayores ventajas
de nuestros portabicicletas, puede girarse hacia
arriba para poderlo ajustar correctamente a
vehículos que tienen baúl, como los sedanes,
cupés y algunos con puerta trasera.
Evita las áreas planas y poco resistentes en
el centro de la tapa del baúl; trata de colocar
el portabicicletas más hacia el borde trasero
del baúl.
GancHoS inFerioreS
Confirma que los ganchos inferiores se
puedan instalar en el borde metálico inferior
del baúl o de la puerta trasera. Si esto no es
posible, los ganchos se pueden asegurar en
la estructura del parachoques o en los puntos
de remolque del chasis del vehículo.
Las correas deben quedar alejadas del
sistema de escape del vehículo, ¡y no deben
rozar bordes de metal afilados!

español
1. Oprime los dos botones rojos al mismo tiempo y
abre los soportes superior e inferior. Coloca el
portabicicletas en tu vehículo.
Figura A
Sedanes y vehículos con baúles –
Empujando hacia adelante y hacia arriba, libera
el tubo del baúl que está asegurado con del
clip sujetador. El brazo debe girarse hasta que
toque el soporte superior. Apoya el tubo del
baúl en el vehículo y coloca el portabicicletas
de modo que los brazos de apoyo de las
bicicletas queden inclinados ligeramente hacia
arriba. Figura B.
Minivans, vehículos deportivos y la mayoría
de los vehículos con puerta trasera – Deja
el tubo del baúl
sujeto al soporte
inferior y apoya
el portabicicletas
en la parte posterior
del vehículo, en una superficie resistente
que permita que los brazos de apoyo de las
bicicletas se inclinen ligeramente hacia arriba.
En estos vehículos el tubo del baúl queda sujeto
en un lugar más bajo, para que no estorbe.
2. Fija las correas superiores en ‘U’ al borde
metálico delantero de la tapa del baúl o de la
puerta trasera. Ajusta las correas de manera
que el portabicicletas se mantenga en su sitio,
con los brazos de apoyo para bicicleta en
ángulo ligeramente inclinado. Figura C. Revisa
que el portabicicletas esté centrado en el
vehículo; ajústalo para centrarlo, si es necesario.
3. Fija las correas superiores en ‘U’ al borde
metálico delantero de la tapa del baúl o de la
puerta trasera. Ajusta las correas de manera
que el portabicicletas se mantenga en su sitio,
con los brazos de apoyo en ángulo ligeramente
inclinado. Figura 3. Revisa que el portabicicletas
esté centrado en el vehículo; ajústalo si es
necesario.
4. Fija las correas inferiores en forma de ‘L’,
al borde metálico
inferior de la tapa del baúl o de la puerta trasera,
debajo del parachoques, o fíjalas al chasis del
vehículo. Ténsalas ligeramente. Figura D.
5. Fija las correas laterales en forma de ‘S’ (sólo
modelos 7016046 y 7020149) al borde metálico
de la tapa del baúl o de la puerta trasera.
Aprieta las correas laterales. Esto también
apretará las correas inferiores. Figura E.
10 español
Instalación
a
B
c
d
e
F

español
Carga las bicicletas por separado en cada
una de las maniguetas. Aprieta todas las
correas de los tubos de la parte superior, o
del asiento. Figura H & I.
USO DE LAS MANIGUETAS
8. Carga la primera bicicleta con los engranajes
alejados del vehículo. Alternar la dirección de las
bicicletas facilita la carga del portabicicletas, y
evita que los timones se enreden.
9. Carga el portabicicletas de manera que el
tubo superior de la bicicleta se apoye en la
manigueta.
10. Pasa las correas de los tubos del marco
por los pasadores de las maniguetas, ténsalas
y junta los extremos de Velcro. Mueve cada
bicicleta para comprobar que las correas estén
firmemente aseguradas. La correa del marco se ha diseñado para
adaptarse a muchos tamaños de soportes de bicicletas y mantenerse
firme sin importar la temperatura o el tiempo Figura I.
11. Usa un seguro de cable BELL, un cable antivibratorio o cuerda
para asegurar los marcos y ruedas de las bicicletas y garantizar así su
transporte sin ningún riesgo.
Antes de cada uso, verifica que TODAS las correas estén
apretadas firmemente, y si usas un cable de seguridad,
comprueba que esté bien apretado y asegurado por completo.
6. Aprieta las correas superiores mientras
empujas el portabicicletas ligeramente hacia
adelante. Figura F.
7. Revisa la posición de los brazos – Los
brazos de apoyo deben quedar ligeramente
inclinados. Vuelve a ajustar las correas inferiores
y superiores; si el necesario, aprieta todas las
correas una vez más. Figura G.
español 11
Uso de los soportes
H
i
G

français
12
Avertissements
Ce porte-vélo est conçu pour être installé en toute sécurité sur la plupart
des voitures. En fonction des variations importantes liées à la
conception et la fabrication des automobiles, nous ne pouvons
garantir que ce produit s’adapte à toutes les voitures. Vous êtes
responsable de l’usage correct du produit et de sa sécurité.
Sur certains véhicules, la sécurité liée à l’installation d’un porte-
vélo n’est pas suffisante. Si la voiture possède un coffre ou un hayon
très arrondi, les crochets de sangle peuvent glisser sur le côté et entraîner
la chute du porte-vélo et des vélos. Ne pas utiliser ce produit avec un
tel type de voiture !
Une fixation ou un usage incorrect de ce porte-vélo peut être dangereux
et risque d’endommager vos vélos, véhicule et provoquer des accidents
avec les véhicules roulant derrière vous (collisions ou en essayant d’éviter
les vélos et le porte-vélo).

français 13
Avertissements
Vous être responsable d’utiliser votre bon sens lorsque vous
installez ce porte-vélo pour ne pas endommager votre véhicule.
1. L’installation de crochets pour fixer le porte-vélo au véhicule peut être
impossible sur certains coffres ou hayons. Essayer en faisant glisser
les crochets le long du coffre ou hayon avant de serrer les sangles.
2. De nombreux véhicules de tous les types utilisent des matériaux très
légers dans la partie du coffre ou du hayon. S’assurer que l’installation
et le chargement du porte-vélo n’abîme pas la carrosserie de
votre véhicule !
UTILISATION CORRECTE ET PRUDENTE DU PORTE-VÉLO
1. Toujours fixer les vélos au porte-vélo grâce aux supports et sangles. Il
est préférable d’utiliser en plus le verrou à câble, corde ou cordon de
serrage. Les supports individuels offre une fixation solide mais devrait
être renforcée pour la sécurité.
2. NE JAMAIS conduire hors route avec une charge.
3. Certaines voitures ont une garde au sol très basse ; particulièrement
s’il y a beaucoup de personnes ou de poids dans le véhicule. Faire
tout particulièrement attention à l’entrée ou la sortie de voies d’accès
pour éviter d’endommager les roues des vélos.
4. TOUJOURS éloigner les pneus du pot d’échappement. Le gaz
d’échappement brûlant fera fondre et détruira les pneus.
5. Si une sangle semble usée ou endommagée, LA REMPLACER ! Les
sangles endommagées sont très dangereuses. Des pièces de
rechange sont disponibles auprès de notre service d’assistance à la
clientèle en composant le 1 800 456 BELL.
6. La charge maximale est de deux vélos/66 livres (7016045, 7020148) à
trois vélos/100 livres (7016046, 7020149).
7. Inspecter et vérifier les sangles du porte-vélo avant et après le
chargement ; le poids des vélos risque de détendre les sangles.
8. Vérifier les sangles régulièrement pendant l’utilisation, surtout sur des
routes accidentées, ou immédiatement si la position des vélos semble
avoir changé.
9. Toujours s’assurer que les cadres de vélo RESTENT sur les bras de
support. Ne jamais installer les vélos au-dessous des bras sur les
supports.
10. Le nettoyage des bras de support optimise l’adhérence. Les nettoyer
avec de l’eau et du savon uniquement puis les rincer et laisser
sécher complètement. Ne pas utiliser de détergents sous peine
d’endommager les sangles et les supports.
11. Ne jamais laisser des vélos déverrouillés sans surveillance. Les vols
sont fréquents ! Fixer correctement les vélos au porte-vélo avec le
verrou de câble ou autre méthode antivol. BELL offre une gamme
excellente de verrous pour vélos qui sont portatifs, efficaces et
résistants.

français
Conseils d’installation
BraS de SUpport de véLo
Ils doivent être orientés à un angle
supérieur à l’horizontal. Cette position
éloigne les vélos du véhicule et augmente
la garde au sol.
cadre SUpérieUr
La partie supérieure du porte-vélo repose sur
les véhicules doté d’une partie arrière plane
notamment des minivans, station-wagons
et véhicules utilitaires sport – ainsi que
certains hayons. Éviter de le faire reposer
sur les essuie-glaces arrière ou les bandes
métalliques souples.
Ce produit peut ne pas s’adapter sur des
véhicules équipés de déflecteurs arrière.
cadre inFérieUr
Sur la plupart des véhicules, il repose
sur la partie inférieure ou supérieure
de la plaque d’immatriculation. S’il
repose sur la partie verticale du coffre
ou du hayon, essayer de trouver une
zone plus élevée et plus solide. Le
cadre inférieur doit se trouver le plus
verticalement possible.
NE PAS placer le cadre inférieur sur
du verre, plastique, badges ou partie
métallique fine (p. ex., la partie centrale
planes des hayons de véhicule
utilitaire sport).
14

français
Conseils d’installation
crocHetS SUpérieUrS
Vérifier qu’ils peuvent s’accrocher au bord
métallique supérieur du coffre ou du hayon.
NE JAMAIS les fixer à une partie en
plastique ou en verre, ou moulure latérale !
NE PAS ouvrir le coffre ou le hayon avec
le porte-vélo installé.
NE PAS placer les sangles supérieures
AU-DESSUS des déflecteurs si elles les
touchent. Toujours les acheminer sous le
déflecteur si possible.
crocHetS LatéraUx
(7016046, 7020149)
Vérifier qu’ils peuvent s’accrocher au côté
métallique latéral du coffre ou du hayon.
Les crochets doivent être fixés avec les
sangles et être le plus courts possibles
du porte-vélo. Pour vérifier, les régler puis
essayer de les installer. S’ils se détendent,
les resserrer.
BraS de SUpport dU tUBe
de coFFre
L’une des fonctions géniales de nos
porte-vélos, ce bras de cadre supérieur
plus long s’élève pour s’adapter à des
véhicules dotés d’un coffre similaire au
sedans, coupés ou hayons..
Éviter les parties planes souples au
centre de la plage arrière – Essayer de
positionner le porte-vélo plus près du
bord arrière du coffre.
15
crocHetS inFérieUrS
Vérifier qu’ils peuvent s’accrocher au bord
métallique inférieur du coffre ou du hayon.
Dans le cas contraire, les crochets doivent
être sécurisés à la structure du pare-chocs
ou points de remorquage du châssis
du véhicule.
Les sangles doivent être éloignées du
système d’échappement du véhicule et
ne doit pas frotter contre des bords
métalliques tranchants !

français
1. Poussez simultanément les deux boutons
rouges et écarter les cadres supérieur et
inférieur. Positionner le porte-vélo sur le
véhicule. Figure A.
Sedans et véhicules avec coffre – relâcher
le tube de coffre du système de blocage en
poussant vers l’avant et vers le haut. Le bras
devrait avoir pivoté vers le haut jusqu’à ce
qu’il touche le cadre supérieur. Faire reposer le
tube de coffre sur le véhicule et positionner
le porte-vélo de telle manière que les bras de
support soient inclinés vers le haut par rapport
à l’arrière du véhicule. Figure B.
Minivans,
véhicules
utilitaires sport et
certains hayons
– Laisser le tube de
coffre fixé au cadre inférieur et positionner
le porte-vélo contre l’arrière du véhicule à
un endroit solide qui permet aux bras de
support d’être légèrement inclinés vers le
haut par rapport à l’arrière du véhicule. Sur
ces véhicules, le tube de coffre reste fixé en
position inférieure sans encombrer.
2. Fixer les sangles supérieures en ‘U’ au
côté métallique conducteur du coffre ou du
hayon. Régler les sangles de telle manière
que le porte-vélo reste sur la voiture avec
les bras de support inclinés légèrement
vers le haut. Figure C. Vérifier que le porte-
vélo est centré sur le véhicule – effectuer
les réglages nécessaires.
3. Fixer les sangles inférieures en ‘L’ au
bord métallique inférieur du coffre du
hayon, sous le pare-chocs ou le châssis du
véhicule. Tendre légèrement. Figure D.
4. Fixer les sangles latérales (modèles
7016046 et 7020149 uniquement) en ‘S’
au bord métallique
du coffre ou
du hayon. Serrer les sangles latérales.Cette
opération tend aussi les sangles inférieures.
Figure E.
5. Serrer les sangles supérieures tout en
poussant légèrement vers l’avant sur le
porte-vélo. Figure F.
Installation
a
B
c
d
e
F
16

français
Charger les vélos dans les supports
individuels. Serrer toutes les sangles aux
tubes de selle ou supérieur. Figure H & I.
UTILISATION DE SUPPORTS
7. Charger le premier vélo avec le mécanisme
à vitesses tourné vers l’arrière (éloigné du
véhicule). Alterner la position des vélos pour
faciliter le chargement et éviter que les guidons
s’emmêlent.
8. Charger chaque vélo de telle manière que le
tube supérieur repose sur les supports.
9. Faire passer chaque sangle au-dessus des
tubes de cadre par la boucle de support, tirer
dessus puis coller les bandes Velcro entre elles.
Bouger chaque vélo pour s’assurer que les
sangles sont bien fixées. La sangle du support
est conçue pour s’adapter à de nombreuses tailles de cadre et rester
opérationnelle sous les températures et conditions climatiques diverses
Figure I.
10. Utiliser un verrou à câble BELL, un cordon de serrage ou une corde
pour fixer les cadres et les roues des vélos pour un transport en toute
sécurité.Uso del cable de seguridad.
Avant chaque utilisation, vérifier que TOUTES les sangles sont
serrées à fond et le cas échéant que le câble à verrou soit bien
installé et verrouillé complètement.
6. Vérifier la position des bras – les bras de
support doivent être inclinés légèrement vers le
haut. Régler à nouveau les sangles inférieures
et supérieures et au besoin retendre toutes les
sangles une nouvelle fois. Figure G.
Utilisation du porte-vélo
H
i
G
17

english
If you have questions regarding the installation of your carrier, you may call us at
1-800-456-BELL, or write to us at 1924 County Road 3000 North, Rantoul, IL 61866-9512.
Si usted tiene cualquiera pregunta considerando la instalación de su portador, usted nos puede llamar a
1-800-456-BELL, o escribir a nosotros a 1924 County Road 3000 North, Rantoul, IL 61866-9512.
En cas de questions sur l’assemblage et l’usage de la remorque, composez le 1 800 456 BELL ou écrivez-nous
à l’adresse suivante : 1924 County Road 3000 North Rantoul, Il 6866-9512.
IMPORTANT: Remove only by user!
¡Importante! ¡Sólo debe ser retirado por el usuario!
Important ! À retirer uniquement par l’utilisateur !
7016045 / 7020148 / 7016046 / 7020149
Please keep these instructions for future reference
Guarda estas instrucciones para consultar en el futuro
Veuillez conserver ces instructions pour référence future
© 2012 Bell Sports, Rantoul, IL 61866
11.12 Instruction Manual # 1000019574
Printed in China • Imprimé en Chine • Impreso en China
