Bender COMTRAXX CP9-Kit Series User manual

Kurzanleitung / Quickstart DE/ENCP9xx_D00399_00_Q_DEEN / 09.2019
COMTRAXX® CP9xx–Kit
Einbausatz Melde- und Bedientableau
Installation kit graphical interface

2 CP9xx_D00399_00_Q_DEEN / 09.2019
COMTRAXX® CP9xx–Kit
Functional desciption
Main functions:
• Indication and visualisation of system conditions,
warning and alarm messages
• Centralised monitoring, control and parameter set-
ting
• Output of visual and acoustic messages via inter-
faces
• Present values and setting of limit values for re-
cording
COMTRAXX® CP9… Kit
Installation kit graphical interface for operation and
monitoring of medical and other technical installati-
ons.
Intended use
Graphical interfaces are used wherever complex infor-
mation needs to be displayed easily and clearly for a
user.
Any other use than that described in this manual is
regarded as improper.
General safety instructions
Part of the device documentation in addition to this
quick-start guide are the enclosed „Important safety
instructions for Bender products“ and the device ope-
rating manual. This quick-start guide does not replace
the operating manual.
Please also read the respective operating manuals of
the connected system devices.
I Caution! Functional ground. The device must
be earthed. Without connection of the functio-
nal earth, the device function is not guaran-
teed.
Electrostatic sensitive devices. Observe pre-
cautions for handling electrostatic sensitive
devices.
Damage to components. Do not remove the
device from the enclosure during ongoing ope-
ration. First, disconnect the device from the
supply voltage and from the network (Ether-
net).
Incorrect connector plugs. Connector plugs of
another devices may have a different polarity.
Please only use the supplied connector plug
(A1+/A/2-/PE).
Safe separation. The supply shall be properly
separated from hazardous voltages and meet
the limits of UL/CSA 61010-1, Clause 6.3.
Funktionsbeschreibung
Wesentliche Funktionen:
• Anzeige und Visualisierung von System- und
Alarmzuständen und Warnmeldungen
• Überwachung, Steuerung und Parametrierung von
einer zentralen Stelle
• Ausgabe von visuellen und akustischen Meldungen
über Schnittstellen
• Aktuelle Werte und Festsetzung von Grenzwerten
für die Aufzeichnung
COMTRAXX® CP9…-Kit
Einbausatz Grafikschnittstelle zur Bedienung und
Überwachung von medizinischen und anderen tech-
nischen Anlagen.
Bestimmungsgemäße Verwendung
Grafikschnittstellen finden überall Einsatz, wo kom-
plexe Informationen für einen Anwender einfach und
überschaubar dargestellt werden sollen.
Eine andere oder darüber hinausgehende Benutzung
gilt als nicht bestimmungsgemäß.
Sicherheitshinweise allgemein
Bestandteil der Gerätedokumentation sind neben
dieser Kurzanleitung die beiliegenden „Sicherheits-
hinweise für Bender-Produkte“ und das Handbuch
des Geräts. Diese Kurzanleitung ersetzt nicht das
Handbuch.
Bitte lesen Sie auch die jeweiligen Handbücher der
angeschlossenen Systemgeräte.
I VorsiCht! Funktionserde. Das Gerät ist zwin-
gend zu erden. Ohne Anschluss der Funktions-
erde ist die Gerätefunktion nicht gewährleistet.
Elektrostatisch gefährdete Bauelemente. Be-
achten Sie die Vorsichtsmaßnahmen für den
Umgang mit elektrostatisch gefährdeten Gerä-
ten.
Beschädigung von Bauteilen. Nehmen Sie das
Gerät nicht im laufenden Betrieb aus dem Ge-
häuse. Trennen Sie vorher das Gerät von der
Versorgungsspannung und vom Netzwerk
(Ethernet).
Falsche Anschlussstecker. Anschlussstecker
anderer Geräts können eine abweichende Po-
lung aufweisen. Verwenden Sie nur den beige-
legten Anschlussstecker (A1+/A2–/PE).
Sichere Trennung. Die Stromversorgung muss
ordnungsgemäß von gefährlichen Spannun-
gen getrennt sein und die Grenzwerte der
UL/CSA 6101010-1, Klausel 6.3 erfüllen.

COMTRAXX® CP9xx–Kit
CP9xx_D00399_00_Q_DEEN / 09.2019 3
Installation and connection
I risk of fatal injury due to electric shock!
Touching live parts of the system carries
the risk of electric shock. Before installing
and connecting the device, make sure that
the installation has been de-energised.
Observe the rules for working on electrical
installations.

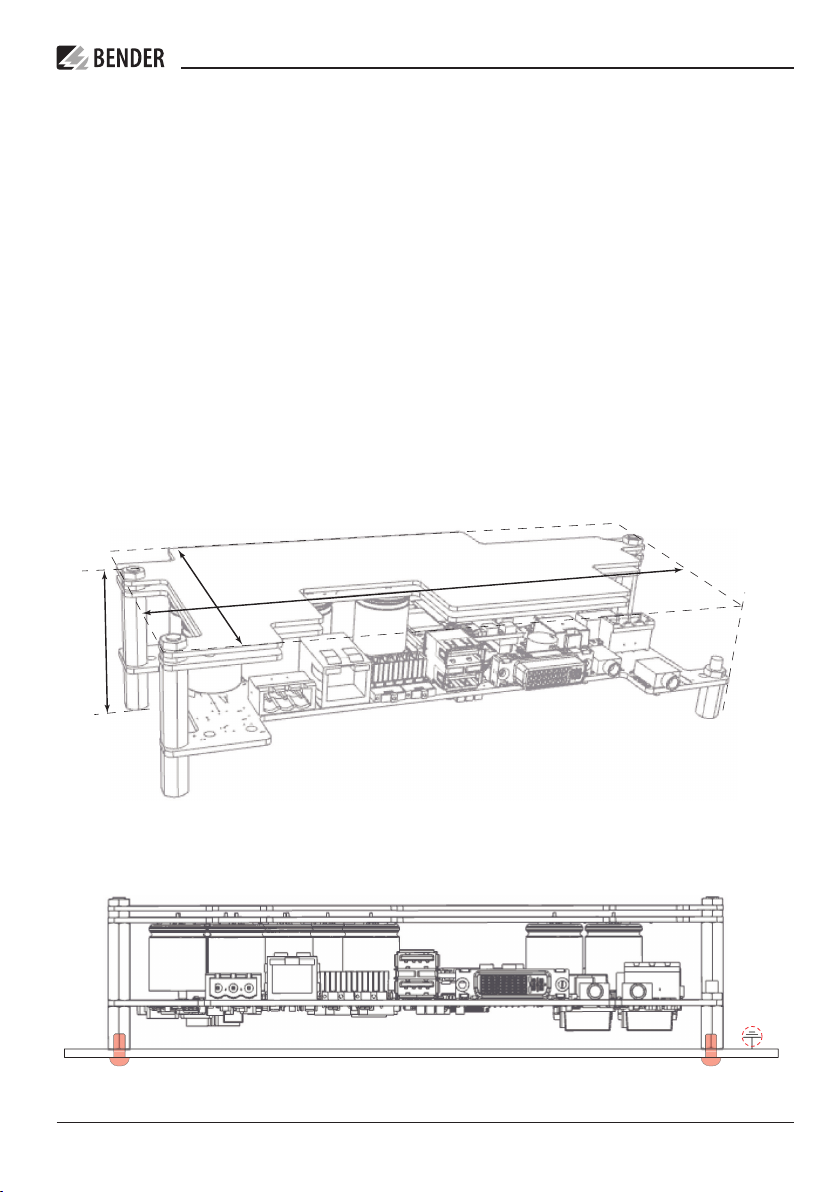

Dimensions
All dimensions in mm
Mounting on Mountingplate
Application examples:
• IT systems
• Supply systems for medical gases
• Air conditioning and ventilation systems
• Room lighting
• Communication systems
• Operating theatre lights
• Special power supply systems (BSV)
Montage und Anschluss
I Gefahr! Lebensgefahr durch Strom-
schlag! Bei Berühren von unter Spannung
stehender Anlagenteile besteht die Gefahr
eines elektrischen Schlages. Stellen Sie vor
Einbau des Gerätes und vor Arbeiten an
den Anschlüssen des Gerätes sicher, dass
die Anlage spannungsfrei ist. Beachten Sie
die Regeln für das Arbeiten an elektrischen
Anlagen.
Maße
Alle Angaben in mm
Montage auf Montageplatte
Ø M4 / 0,6 Nm Ø M4 / 0,6 Nm
i
i
90 200
54
Beispielhafte Einsatzbereiche:
• IT-Systeme
• Versorgungssysteme für medizinische Gase
• Klima- und Belüftungssysteme
• Raumbeleuchtung
• Kommunikationssysteme
• OP-Leuchten
• Spezielle Stromversorgungssysteme (BSV)
Erdung zwingend erforderlich! | Grounding absolutly necessary!

4 CP9xx_D00399_00_Q_DEEN / 09.2019
COMTRAXX® CP9xx–Kit
Drillholes
All dimensions in mm
I Caution! Damage due to excessive torque.
Tighten all screw connections with a torque of
0.6 Nm. Otherwise the circuit boards will be da-
maged.
Connection overview
Bohrungen
Alle Maße in mm
I VorsiCht! Schaden durch zu hohes Drehmo-
ment. Alle Schraubverbindungen mit einem
Drehmoment von 0,6 Nm anziehen. Ansonsten
nehmen die Platinen Schaden.
Anschlussübersicht
DVI USB
1 2 12
...
11 12 14
+
–
~
i
Erdung zwingend erforderlich!
|
Grounding absolutly necessary!
Digital I/O
Relais
Relay
BMS-Bus
Modbus RTU
Ethernet
Ethernet (1:1)
193
59
IErdung zwingend erforderlich! | Grounding absolutly necessary!

COMTRAXX® CP9xx–Kit
CP9xx_D00399_00_Q_DEEN / 09.2019 5

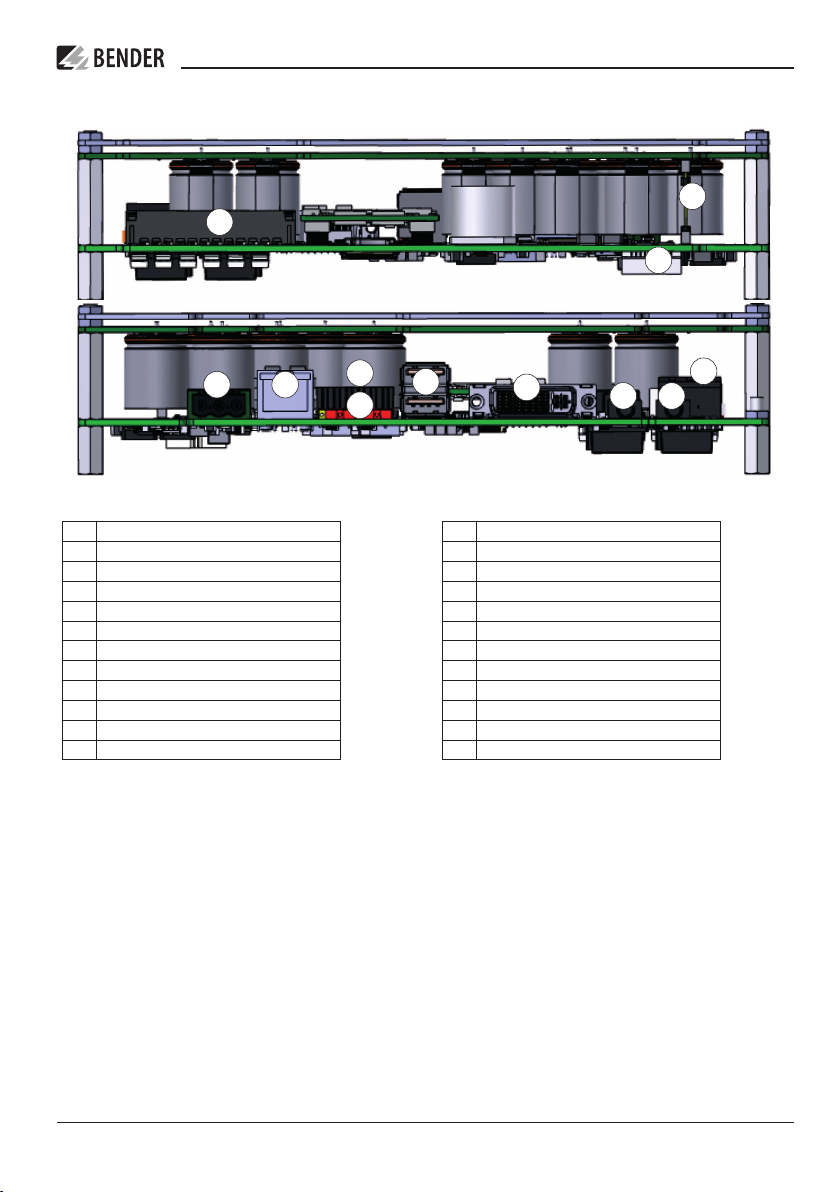

Legend
1Connector for digital Inputs
2I²C-interface
3Connector to energy storage board
5Voltage supply A1/+, A2/–, PE
6Ethernet (RJ45 PoE); HTTP; ModbusTCP, BCOM
7X1 plug for Modbus RTU and BMS-Bus
8Termination of Modbus RTU and BMS-Bus
9USB ports (for Touch Sensor)
10 DVI-Port
11 Audio Output
12 Audio Inputs
13 Connection to control relay
I Caution! Functional ground. The device must
be earthed. Without connection of the functio-
nal earth (PE), the device function is not gua-
ranteed.
i
For UL applications use at least 75 °C copper
lines!
Connections
Legende
1Steckbuchse für digitale Eingänge
2I²C-Schnittstelle
3Steckbuchse zur Energiespeicherplatine
5Spannungsversorgung A1/+, A2/–, PE
6Ethernet (RJ45 PoE); HTTP; ModbusTCP, BCOM
7X1-Stecker für Modbus RTU und BMS-Bus
8Terminierung von Modbus RTU und BMS-Bus
9USB-Anschlüsse (fürTouch Sensor)
10 DVI-Eingang
11 Audio Ausgang
12 Audio Eingang
13 Anschluss Steuerrelais
I VorsiCht! Funktionserde. Das Gerät ist zwin-
gend zu erden. Ohne Anschluss der Funktions-
erde (PE) ist die Gerätefunktion nicht
gewährleistet.
i
Für UL-Anwendungen mind. 75°C-Kupfer-
leitungen verwenden!
Anschlüsse
1
2
3
5
6
7
8
13
11
10
9
12

6 CP9xx_D00399_00_Q_DEEN / 09.2019
COMTRAXX® CP9xx–Kit
Commissioning
Required information BEFORE commissioning:
• Fixed IP addresses for Modbus devices
(e.g. IOM750-xxx)
• Subnet mask
• IP address of the standard gateway
• IP address of the DNS server
Initial commissioning of screen
Entering a manual address:
• Switch on the supply voltage
• Enter the desired IP address for the CP9…
• Enter the subnet mask of the LAN
• Enter the gateway address of the LAN
• Press the „Save“ button to store the entries
• Wait 8-10 seconds
Belegung der Steckanschlüsse
Inbetriebnahme
Benötigte Informationen VOR einer Inbetriebnahme:
• Feste IP-Adressen für Modbus-Geräte
(z. B. IOM750-xxx)
• Subnetz-Maske
• IP-Adresse vom Standard-Gateway
• IP-Adresse vom DNS-Server
Bildschirm Erstinbetriebnahme
Eingabe einer manuellen Adresse:
• Spannungsversorgung einschalten
• IP-Adresse für das CP9… eingeben
• Subnetzmaske des LAN eingeben
• Gatewayadresse des LAN eingeben
• Eingaben speichern mit der „Save“-Taste
• Warten Sie 8-10 Sekunden

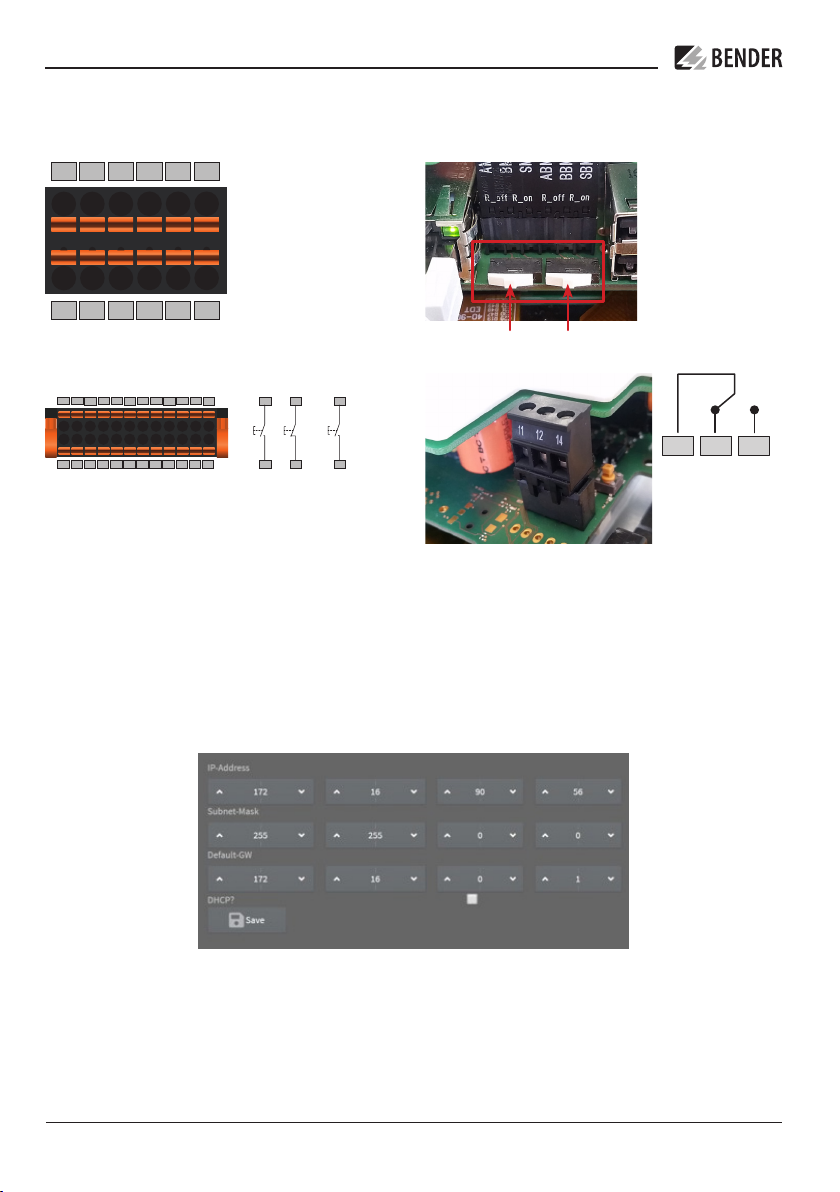

SBMS ABMS BBMS AMB BMB
SMB
SBMS ABMS BBMS AMB BMB
SMB
Belegung X1-Stecker (7)
X1 plug connector (7)
1 2
3
4 5
6
7 8
9
10 11
12
LL
1 2
3
4 5
6
7 8
9
10 11
12
KK
...
K1
L1
N/O
K2
L2
N/C
K12
L12
N/O
Belegung digitale Eingänge (1)
Assignment of digital inputs (1)
Terminierung Modbus RTU und BMS-Bus (8)
Termination of Modbus RTU and BMS-bus (8)
Modbus RTU BMS-Bus
Steuerrelais / Control relay (13)
141211

COMTRAXX® CP9xx–Kit
CP9xx_D00399_00_Q_DEEN / 09.2019 7
Login to the device
From a local network LAN
• Open a browser on a device (computer/laptop)
that is integrated into the network
• Enter the address indicated in line 1 of the CP9…
into the address field of the browser
From a peer to peer network (1:1 connection)
It is possible to connect the CP9xx kit directly to a
computer/laptop. Then the CP9xx kit can be control-
led with a second fixed IP address.
• Open browser on the connected device
• Enter the following address into the address line of
the browser: 169.254.0.1
COMTRAXX® Start screen
i
COMTRAXX® manual. Further information ab-
out functionality and configuration of the
CP9… can be found in the COMTRAXX® manu-
al.
Anmeldung am Gerät
Aus einem lokalen Netzwerk LAN
• Öffnen Sie einen Browser auf einem im Netzwerk
eingebundenen Gerät (Computer/Laptop)
• Geben Sie im Adressfeld des Browsers die Adresse
der 1. Zeile des CP9… ein
Mittels direkt verbundenem PC (1:1-Verbindung)
Es ist möglich das CP9xx-Kit direkt mit einem
Computer/Laptop zu verbinden. Das CP9xx-Kit lässt
sich dann über eine zweite feste IP-Adresse ansteuern.
• Browser auf verbundenem Gerät öffnen
• Geben Sie in der Adresszeile des Browsers folgende
Adresse ein: 169.254.0.1
COMTRAXX® Startbildschirm
i
COMTRAXX® Handbuch. Weitere Informationen
zur Funktionalität und Konfiguration des CP9....
finden Sie im COMTRAXX® Handbuch.
LOGIN LOGIN to the device
SPRACHE Auswahl EN LANGUAGE selection
ZEIGE Menü / VERBERGE Menü SHOE MENU / HIDE MENU
SYSTEM ohne Fehler System OK SYSTEM without faults
ALARM mit Fehleranzahl System OK
Alarms 2 ALARMS with number of faults
TOOLS
ALARMS
BUS OVERVIEW
HOME
EN
System OK
Text
1207990020-Bxxxxxxxx
Comtraxx CP900 V3.0
Device info
CP900
COMTRAXX®
Text ...
18.07.2017 13:30

Alle Rechte vorbehalten.
Nachdruck und Vervielfältigung
nur mit Genehmigung des Herausgebers.
Bender GmbH & Co. KG
Postfach 1161 • 35301 Grünberg • Deutschland
Londorfer Str. 65 • 35305 Grünberg • Deutschland
Tel.: [phone] • Fax: [phone]
E-Mail: [email protected] • www.bender.de
All rights reserved.
Reprinting and duplicating
only with permission of the publisher.
Bender GmbH & Co. KG
PO Box 1161 • 35301 Gruenberg • Germany
Londorfer Str. 65 • 35305 Gruenberg • Germany
Tel.: [phone] • Fax: [phone]
E-Mail: [email protected] • www.bender.de
CP9xx_D00399_00_Q_DEEN / 09.2019/ pdf / © Bender GmbH & Co. KG, Germany – Subject to change! The specified standards take into account the edition valid until 09/2019 unless otherwise indicated.
Technical data
CP9xx-Kit
Supply voltage...................................... DC 24 V, PoE, SELV/PELV
Rated voltage........................................................................50 V
Overvoltage category................................................................III
Pollution degree ....................................................................... 2
Rated impulse voltage........................................................800 V
Typical power consumption at DC 24 V............................< 15 W
USB supply voltage...............................................DC 5V, 500 mA
Environment/EMC
EMC.......................................................................... IEC 61326-1
Operating temperature..........................................-10…+55 °C
Humidity...........................................................................≤ 98%
Classification of climatic conditions acc. to IEC 60721:
(except condensation and formation of ice)
Stationary use (IEC 60721-3-3)..............................................3K5
Transport (IEC 60721-3-2) .................................................. 2K11
Long-term storage (IEC 60721-3-1).....................................1K22
Classification of mechanical conditions acc. to IEC 60721:
Stationary use (IEC 60721-3-3) ............................................3M4
Transport (IEC 60721-3-2) ....................................................2M4
Long-term storage (IEC 60721-3-1)....................................1M12
Range of use......................................................< 2000 m AMSL
Other
Dimensions .................................................... 200 x 90 x 54 mm
Weight ...............................................................................654 g
Flammability class ........................................................ UL 94V-0
Technische Daten
CP9xx-Kit
Versorgungsspannung.......................... DC 24 V, PoE, SELV/PELV
Bemessungsspannung..........................................................50 V
Überspannungskategorie..........................................................III
Verschmutzungsgrad.................................................................2
Bemessungs-Stoßspannung...............................................800 V
Leistungsaufnahme bei DC 24 V ......................................< 15 W
USB Spannungsversorgung ..................................DC 5V, 500 mA
Umwelt/EMV
EMV ..........................................................................IEC 61326-1
Arbeitstemperatur .................................................-10…+55 °C
Luftfeuchtigkeit ................................................................≤ 98%
Klimaklassen nach IEC 60721:
(keine Betauung, keine Eisbildung)
Ortsfester Einsatz (IEC 60721-3-3).........................................3K5
Transport (IEC 60721-3-2) ...................................................2K11
Langzeitlagerung Einsatz (IEC 60721-3-1)...........................1K22
Mechanische Beanspruchung nach IEC 60721:
Ortsfester Einsatz (IEC 60721-3-3)........................................3M4
Transport (IEC 60721-3-2) ....................................................2M4
Langzeitlagerung Einsatz (IEC 60721-3-1)..........................1M12
Einsatzbereich................................................< 2000 m über NN
Sonstiges
Maße .............................................................. 200 x 90 x 54 mm
Gewicht ..............................................................................654 g
Entflammbarkeitsklasse................................................ UL 94V-0
