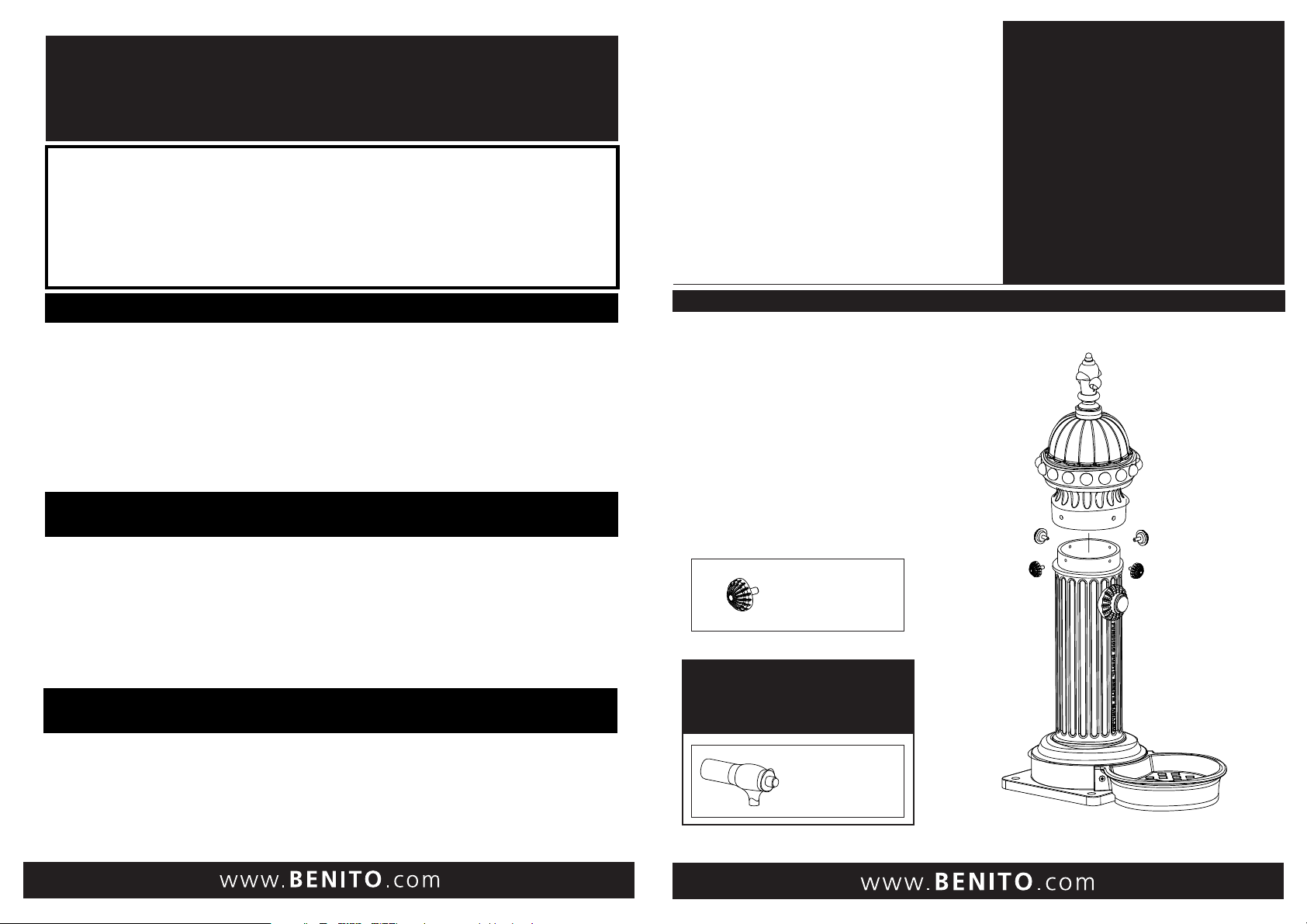

BENITO BARCINO UM502 User manual

IMPORTANTE /IMPORTANT / IMPORTANT
En caso de incorrecto funcionamiento del grifo es necesario desenroscar la cabeza y limpiar
el mecanismo del mismo con agua corriente.
When the tap does not work properly, the head must be unscrewed and its mechanism cleaned with running water.
En cas de dysfonctionnement du robinet, il faut dévisser la tête et nettoyer son mécanisme avec de l’eau courante Fuente / Fontaine / Drinking Fountain
BARCINO
UM502
UM503 (doble / double / double)
INSTRUCCIONES DE MONTAJE
INSTRUCTIONS DE MONTAGE
ASSEMBLY INSTRUCTIONS
Material suministrado / Matériel fourni / Delivered material
Accesorios
Accessoires
Accessories
Grifo UM502G
Robinet UM502G
Tap UM502G
4 Tornillos
4 Vis
4 Screws
REPARACIÓN / REPTARATION / REPAIR
SI EL GRIFO NO SE CIERRA / SI LE ROBINET NE FERME PAS / IF THE TAP DOES NOT TURN OFF
VERIFICAR / CHECK / VERIFIER
La limpieza de la junta de cierre.
Que el mecanismo interior se deslize libremente. Si se ha desmontado este mecanismo, para
volverlo a posicionar, girar a la vez en el sentido inverso de las agujas del reloj.
SI EL GRIFO SE CIERRA DEMASIADO PRONTO/ SI LE ROBINET SE FERME TROP TOT /
IF THE TAP TURNS OFF TOO SOON
VERIFICAR / VERIFIER / CHECK
La limpieza de la junta del pistón.
Si se ha deformado,desmontado o roto el mecanismo interior.
La propreté du joint de piston.
Si le ressort de désobstruction a été déformé, démonté ou cassé.
The piston seal is clean.
The opening spring is not deformed, out of place or broken.
PROTECCIÓN CONTRA EL HIELO (al final de temporada)/ PROTECTION CONTRE LE GEL
(à la fin de la saison) / PROTECTION AGAINST ICE (end of season)
VERIFICAR
Efectuar el vaciado de las canalizaciones.
Actuar varias veces el pulsador.
Sacar eventualmente la cabeza del grifo.
Cerrar las entradas de agua.
The closing seal is clean.
The opening spring moves freely in the holes. If it has been dismantled, position it while turning it anticlockwise.
CHECK
Empty the pipes.
Press the knob several times.
If necessary, remove the tap head.
Close the inlets of water.
La propreté du joint de fermeture.
Que le ressort de désobstruction glisee librement sur le trou du gliceur si ce ressort a été démonté, pour le remettre en
place et tourner à la fois dans le sens inverse des aiguilles d’une montre.
VERIFIER
Vidanger les canalisations.
Presser plusieurs fois sur le bouton-poussoir.
Retirer éventuellement la tête du robinet.
Fermer les entrées de l'eau.

4Colocar la cabeza en el
cuerpo de la fuente y atornillar.
Fit the head to the body of the drinking
fountain and screw into place.
Placer la tête sur le corps
de la fontaine et visser.
3Conectar el grifo a la red.
Connect the tap to the mains supply.
Brancher le robinet au réseau.
NOTA: Presión recomendada entre 0'8 y 1'2 bar.
Si la presión no es la correcta se debe instalar
un regulador de presión.
Instalar el regulador en una arqueta adyacente.
1
2
NOTE: Recommended pressure between 0.8 and 1.2 bar.
If the pressure is not correct a pressure regulator must be
installed in an adjacent box.
Preparar conexiones, los 4 pernos de fijación y el agujero
para la colocación de la fuente en suelo hormigonado.
Prepare the connections, the 4 fixing bolts and the hole to
install the drinking fountain in the concrete floor.
Préparer les branchements, les 4 vis de fixation et le trou
pour le placement de la fontaine sur la dalle en béton.
Desagüe recomendado /
Évacuation recommandée /
Recommended drain
pvc Ø 50 mm
Desagüe recomendado/
Évacuation recommandée /
Recommended drain
pvc Ø 50 mm
1 " red
330
≈
300
Ø300
300
M 14
≈300
Ø 300
1 " red
Preparar conexiones y el agujero para la colocación de
la base de hormigón UM502BH en suelo hormigonado.
Préparer les branchements et le trou pour le placement
de la base en béton UM502BH sur la dalle en béton.
Prepare the connections and the hole to install the UM502BH
concrete base on the concrete floor.
OPCIONAL / OPCIONAL / OPCIONAL
NOTE: Pression recommandée entre 0,8 et 1,2 bar.
Si la pression n’est pas correcte, il faut installer un régulateur
de pression.
Installer le régulateur dans un regard adjacent.
Atornillar la fuente al piso.
Bolt the fountain to the floor.
Visser la fontaine au sol.
1” réseau
1” water supply
ENSAMBLAJE / ASSEMBLAGE / ASSEMBLING
