Bergstrom COMFORT User manual

COMFORT
F-4230 rev.00
220AA35360
Instrucciones de Montaje ES Spanish
Mounting Instructions EN English
Instructions de Montage FR French
Montageanweisungen GE German
IATF 16949
Calidad en
Automoción
ISO 9001
Empresa
Registrada

2
COMFORT
ES
!
Atención
Al instalar el acondicionador evaporativo en el techo
hay que tener en cuenta que, normalmente, las cabinas
que vienen provistas de escotilla, tienen una estructura
suciente para soportar el peso del acondicionador
evaporativo. Sin embargo, cuando no ocurre así y es
necesario realizar el corte en el techo, ó incluso si en el
caso de llevar escotilla el material no es sucientemente
resistente (en casos de techos de bra, plástico, etc,.)
el instalador debe decidir bajo su responsablidad,
sobre la necesidad de reforzarlo para evitar la posible
deformación, rotura, entradas de agua, etc., habilitando
los medios necesarios para que esto no ocurra.
Herramientas
Carraca con llave de paso de 10
Destornillador de estrella TOP 10
Llave ja de 10
Llave allen de 6
Documentación incluída
Instrucciones de montaje 220AA35360
Manual del usuario 220AA2E004
Diagnosis de averías 220AA35361
Piezas suministradas 220RE00161
!
Advertencias
!
Bergstrom queda exenta de responsabilidad
si se producen averías que procedan de una
inadecuada manipulación o instalación del equipo,
o por modicaciones y sustituciones efectuadas sin
nuestra expresa autorización por escrito.
!
Importante
Deberán ser entregados al usuario: Tapa de invierno y el
Manual del usuario.
Se recomienda al instalador leer el mencionado manual,
antes de entregarlo, para informarse del mantenimiento y
recomendaciones sobre el evaporativo instalado.
Recomendaciones
Para el montaje
• Antes de iniciar el montaje leer las instrucciones y
seguirlas durante el proceso de instalacion.
• Usar las herramientas adecuadas para cada
operación.
Electricidad
• Desconectar la llave de contacto.
• Desconectar la batería antes de empezar el montaje.
• Asegurarelconexionado deloscomponentes eléctricos,
vericando su correcto encaje.
Par de apriete (N.m)
Rosca Calidad Acero Llave
8.8 10.9
M4/70 2.9 4.2 7
M5/80 5.5 7.5 8
M6/100 10 13 10
Las indicaciones relativas a posición son:
DERECHA: Lado pasajero
IZQUIERDA: Lado conductor

COMFORT
3
ES
ventilador
ltro húmedo
batería adicional
depósito del vehículo
bomba agua
salida bomba agua
interruptor original grifos eléctricos
“T” suministrada
Tubo original
Fungicida
Tubo original
Control electrónico - 8 velocidades de aire - 3 velocidades bomba de agua - función despertador - mando a distancia

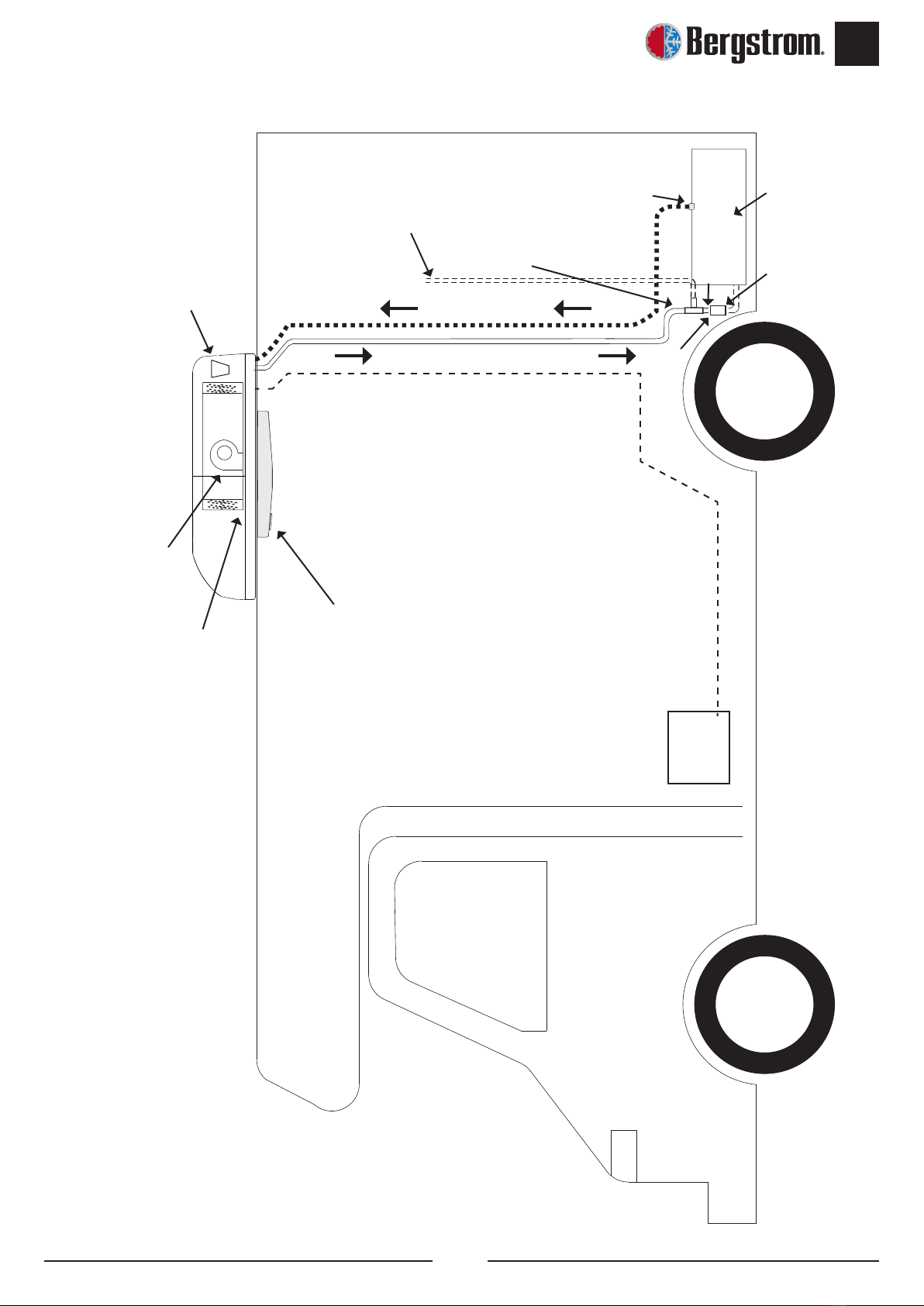

VISTA GENERAL

4
COMFORT
ES

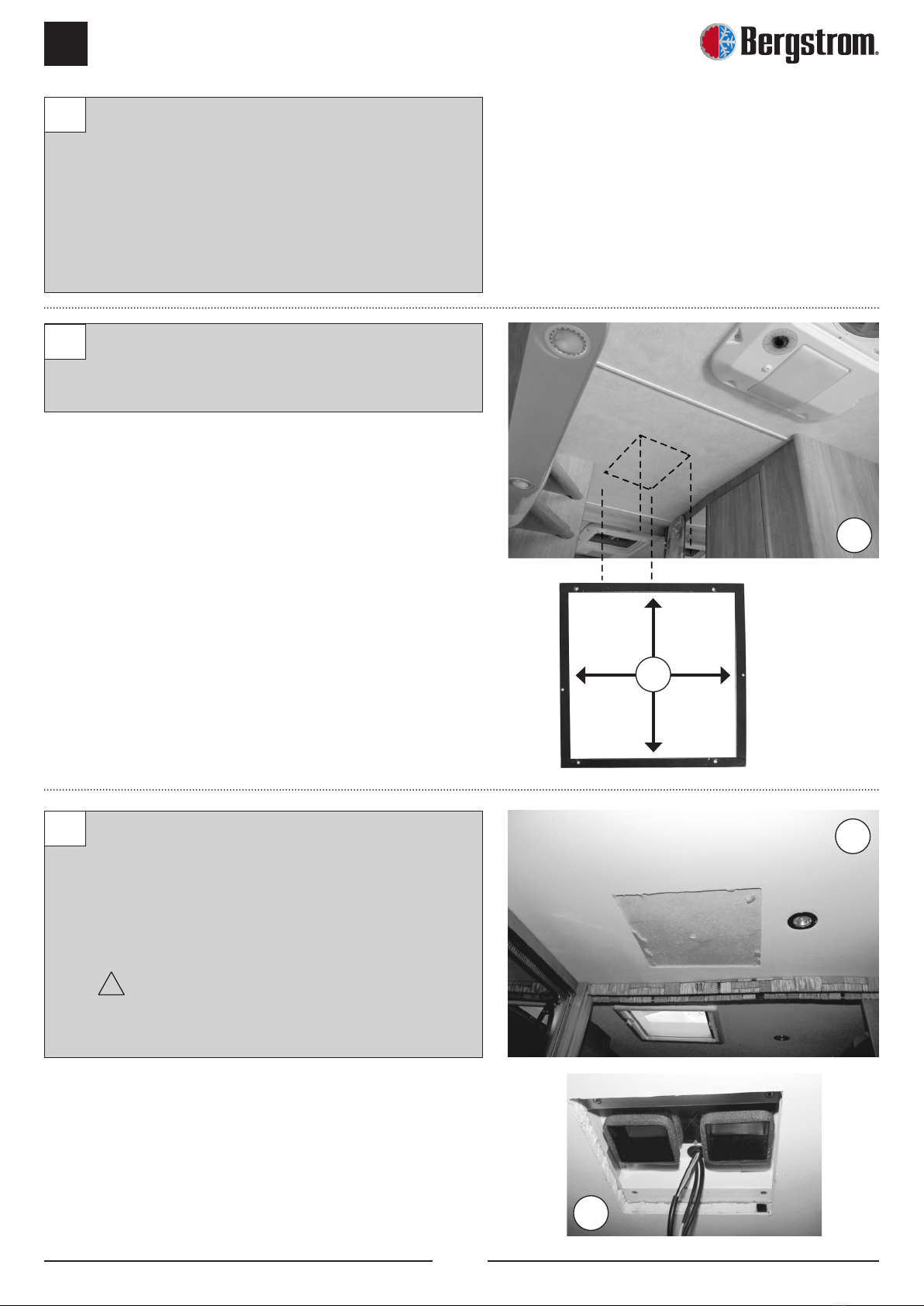

EN CASO DE LLEVAR ESCOTILLA ORIG. SE
PUEDE UTILIZAR DICHO HUECO (QUITANDO
ESCOTILLA) PARA EL MONTAJE DEL
EVAPORATIVO, EN OTRO CASO:
*Posicionar evaporativo sobre el techo, evitando
roces con placas solares, antenas, etc. tomando
esa referencia, seguir los siguientes pasos:
Presentar marco centrado sobre el techo (desde
el interior del habitáculo) y marcar por el interior
del contorno.
Dar (4) taladros en las esquinas de la marca
desde el interior y unir esos taladros por la parte
superior. Cortar guata y falso techo (con cuchillo
o cúter ) y posteriormente realizar el corte, por la
parte exterior, con sierra de calar, teniendo como
guía, la marca realizada anteriormente.
!
CUIDADO AL REALIZAR EL CORTE, POR
LA POSIBILIDAD DE ENCONTRARSE CON
PASO DE CABLES.
A
1
2
1
1
2
2

COMFORT
5
ES

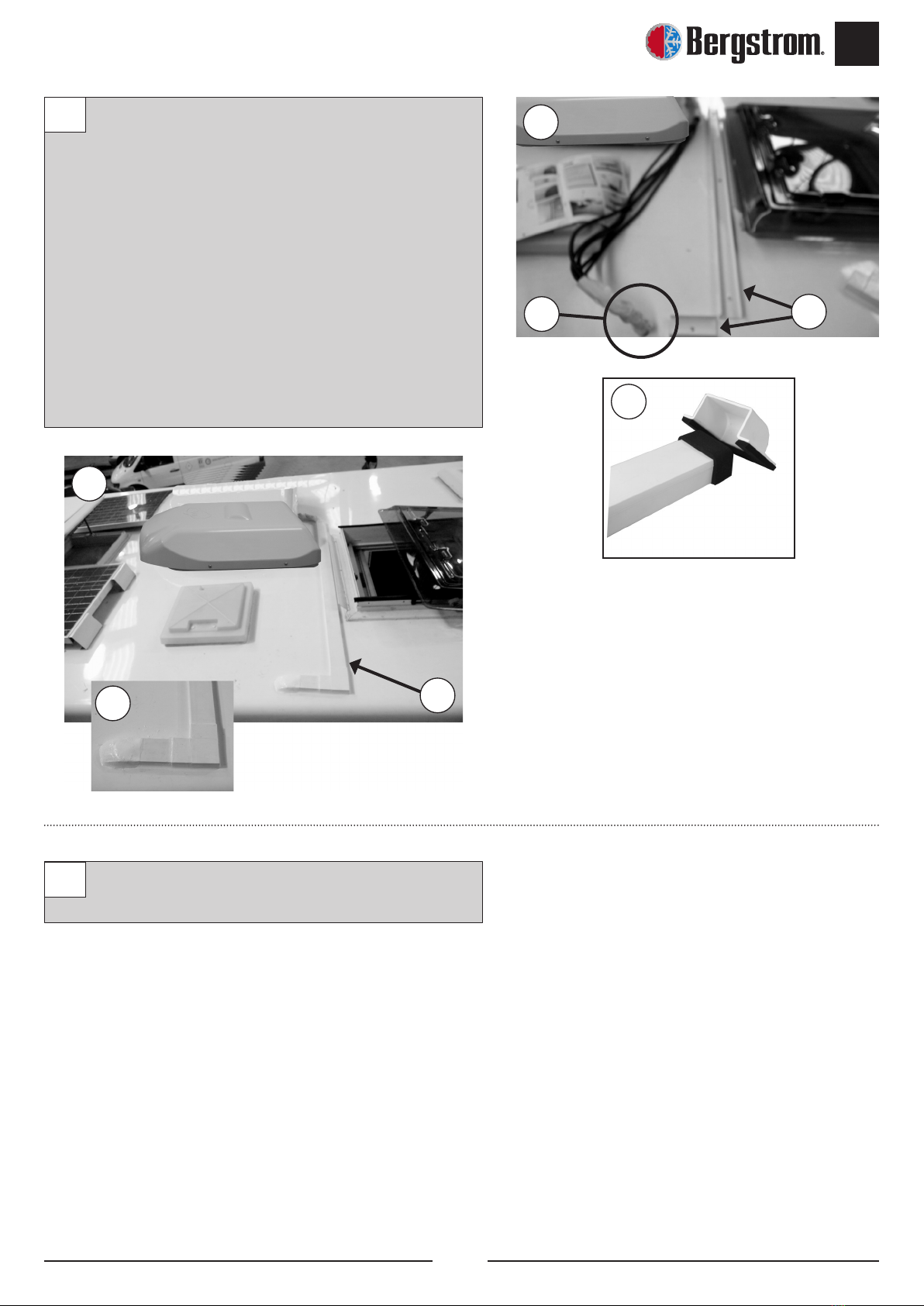

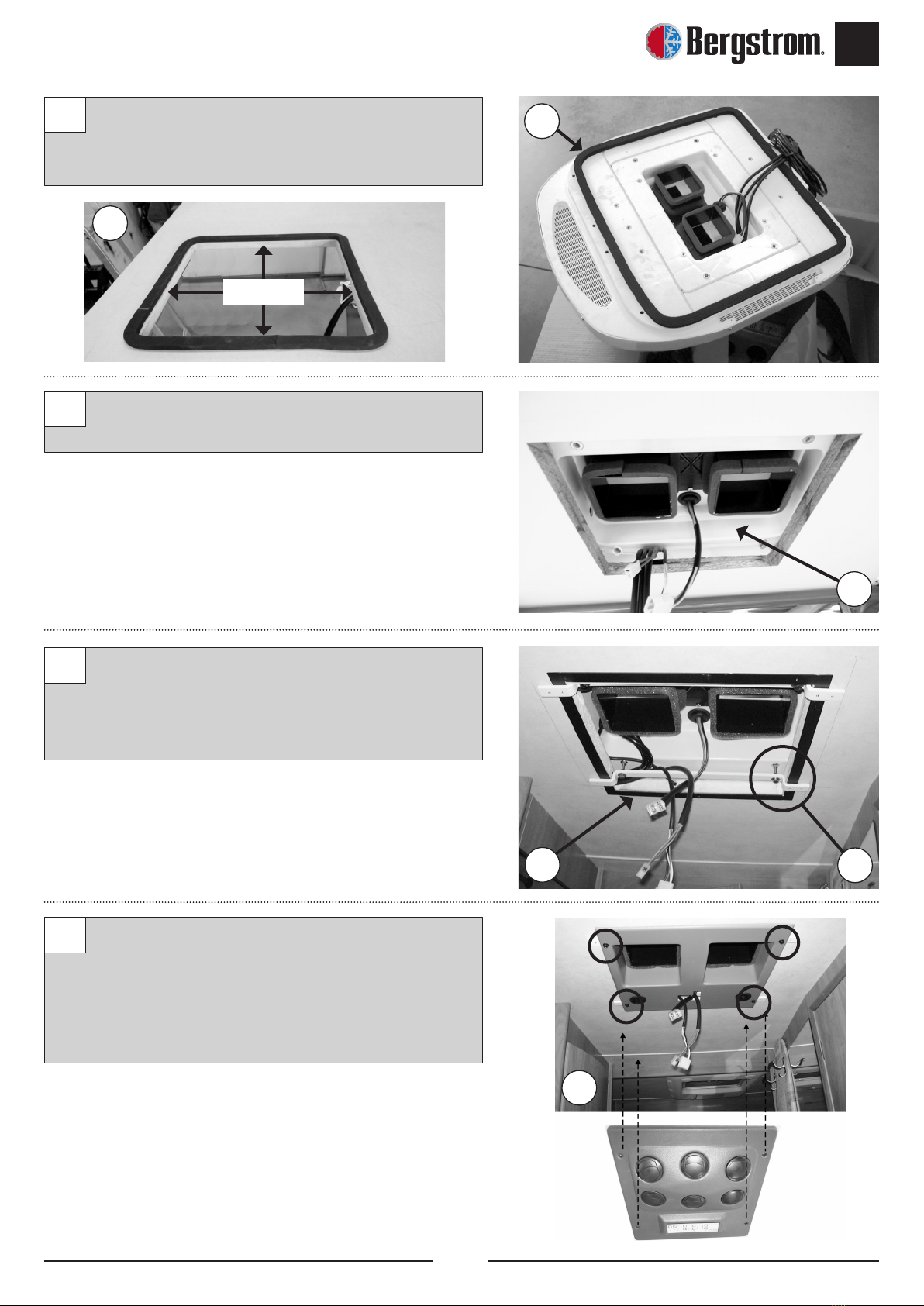

Colocar junta de montaje alrededor del corte y en
la parte inferior del evaporativo, como se indica en
la foto. Sellar con silicona interiormente.
Montar evaporativo desde el exterior y desde el
interior, centrarlo en el corte del techo.
Montar marco, jando con (4) tornillos rosca chapa
y sobre el marco y a taladros del evaporativo,
montar los (2)soportes sujeción con (4) espárragos
M6/100x60, con tuercas y arandelas planas.
Fijar canalizador a los (2)soportes con (4)tornillos
M4/70x10 y pasar cableados.
Conectar cables al frente y jar frente con ventanillas
sobre el canalizador montado anteriormente, con
(4) M4/70x15.
3
4
5
6
3
4
5
6
3
Silicona
5

6
COMFORT
ES

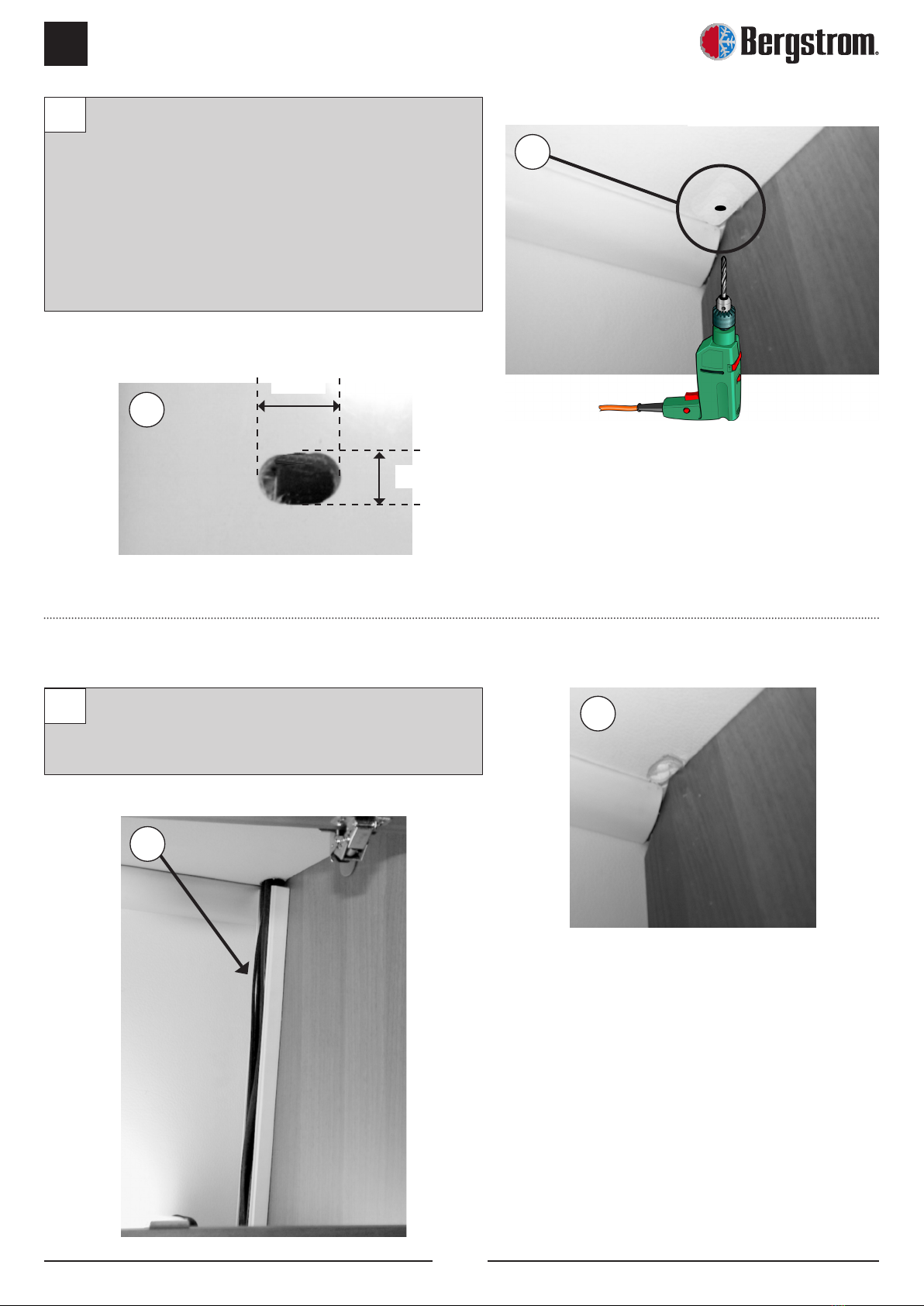

Pasar tubos y cables (desde techo a batería
y tubería de agua original), utilizar bajantes
originales. Si no se puede:
a- Presentar bajante suministrada, por la parte
mas idónea y dar taladro en el centro, hacia
arriba.
b- Acontinuación y desde el techo, con la referencia
de ese taladro, dar corte según medidas.
Fijar la bajante con tornillo rosca chapa Ø3.5x13mm.
e ir recortando, por donde sea necesario según su
recorrido.
7
8
7
7
19/21
35/38
8
8
INTERIOR CABINA
EXTERIOR TECHO

COMFORT
7
ES
Desde el techo meter los (1) tubos y (1) cables,
hacia abajo.
a- Presentar las (2) canaletas blancas, a 90º y
cortar en el punto de encuentro con taladro.
b- Una vez pasados tubos y cables por las
canaletas sellar con silicona en la zona del
taladro, para dejar ja la posición de esos tubos
y cables.
c- Colocar junta de montaje.
d- Fijar canaletas con tornillo rosca chapa
Ø3.5x13mm. y volver a sellar todo alrededor,
para evitar entradas de agua.
En caso de llevar grifos eléctricos utilizar el kit
0912520023.
9
10
9
a
b
c
9
d
d

8
COMFORT
ES
+-
BATERÍA
FUSIBLE
BOMBA
RELÉ
CONTACTO
BOMBA
BOMBA DE AGUA
BOMBA DE AGUA
SENSORES DE NIVEL
ELECTRO
VÁLVULA
MOTOR
CONTROL ELECTRÓNICO
T
M
P
M
P
Español
AAmarillo
Az Azul
BBlanco
GGris
Na Naranja
NNegro
RRojo
Ro Rosa
VVerde
Vi Violeta
MMarrón
Mo Morado
COLORES
SIMBOLOGIA
ELECTRO RELÉ
INTERRUPTOR
CONMUTADOR
PRESOSTATO
COMPRESOR MOTOR DE ARRANQUE DIODO BATERÍA
TERMOSTATO
SOPLADOR RESISTENCIA
FUSIBLE
MOTOR (GENERAL)
LAMPARA
CRUCE DE CABLES
COMPONENTE ORIGINAL
DIVISIÓN
CONEXIÓN
TOMA DE TIERRA
ESQUEMA ELÉCTRICO

COMFORT
9
ES

10
COMFORT
EN
!
Important
Evaporative air conditioner works by taking air from
outside and introducing it in cabin. It is essential that air
does not stagnate inside, which would produce an excess
of humidity. All modern cabins of vehicles are equipped
with air inlets, through which required air comes out as,
for instance, in the case of heating.
Assembler will have to check that these air inlets do exist
and, in case they do not, he will have to mount them.
As for the user, he will have to periodically make sure
that these air inlets are not blocked by dirt.
Tools
Ratchet with 10mm shut-off valve
TOP 10 star screw-driver
10 mm spanner
6 mm allen wrench
Documentation included
Mounting instructions 220AA35360
User’s guide 220AA2E004
Troubleshooting 220AA35361
Included parts 220RE00161
!
Warnings
!
Bergstrom will not be held responsible for any faults
arisingfrominappropriatehandling or installationofthe
equipment, or due to modications or replacements
carried out without our written authorisation.
!
Important
The following parts will have to be delivered to user:
Winter cover and user’s handbook.
The assembler is recommended to read the above
mentioned handbook, before giving it to user, in order to
inform himself of the maintenance and recommendations
on the evaporative equipment being assembled.
Mounting
Guidelines
• Prior to assembly, read the instructions and follow these
throughout the mounting operations.
• Use the appropiate tools for each operation.
Electricity
• Switch the connector off.
• Disconnect the battery before starting mounting
operations.
• Verify that the electrical components have been
connected correctly.
Driving torques (N.m)
Fillet Steel Quality Wrench
opening
8.8 10.9
M4/60 2.9 4.2 7
M5/80 5.5 7.5 8
M6/100 10 13 10
References to position:
RIGHT: Driver’s right hand
LEFT: Driver’s left hand

COMFORT
11
EN
fan
wet lter
Additional battery
vehicle tankwater
pump
Water pump output
original switch of electric valves
Provided “T”
original hose
Fungicide
Original pipe
Electronic control - 8 air speeds - 3 water pump speeds - alarm clock function - remote control
GENERAL VIEW

12
COMFORT
EN

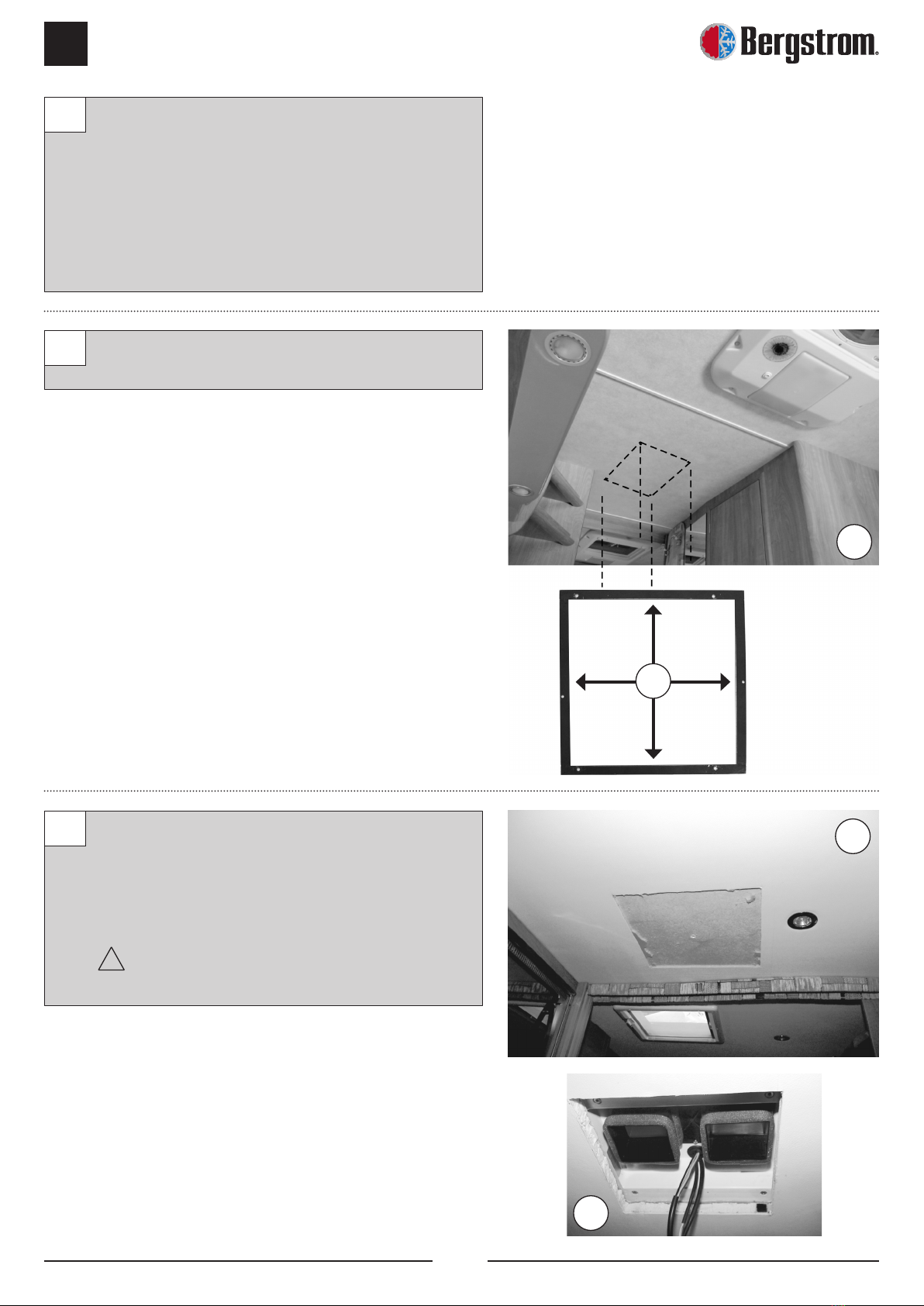

IF AN ORIGINAL HATCH IS FITTED, REMOVE
THE HATCH TO USE THIS GAP WHEN
ASSEMBLING THE EVAPORATION UNIT,
OTHERWISE:
*Position the evaporation unit on the roof, avoiding
any contact with solar plates, antennas, etc, and
follow these steps using this as a reference:
Align the frame on the roof (from inside the cabin)
and mark out on the inside.
Make (4) bores at the corners of the mark from the
inside and in the top section. Cut the wadding and
the false ceiling (using a knife or cutter) and then
make the cut on the outer part with a fretsaw, using
the previously made mark as a guide.
!
TAKE CARE NOT TO CUT ANY CABLES
YOU MAY COME ACROSS.
A
1
2
1
1
2
2

COMFORT
13
EN

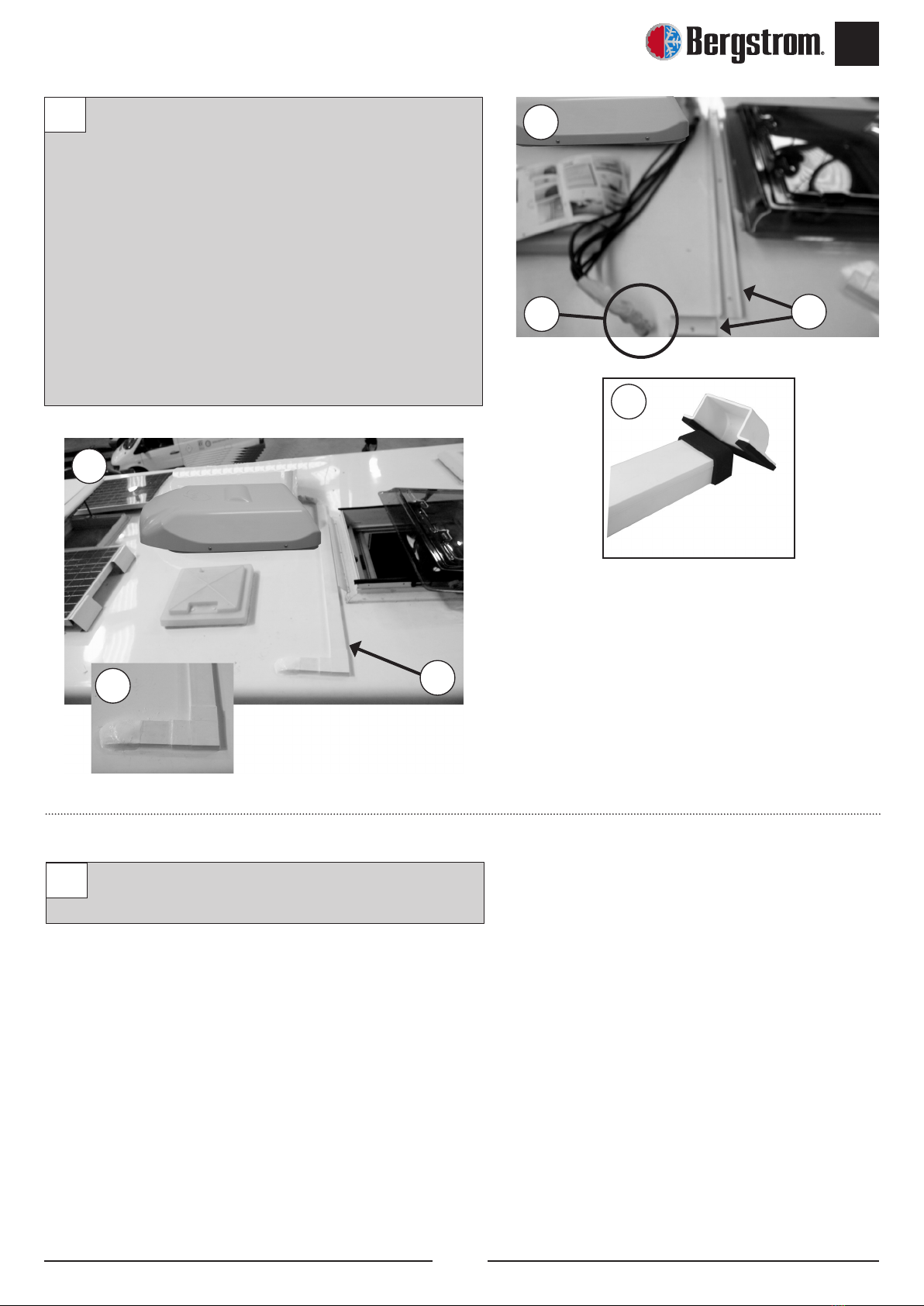

Position the assembly seal around the cut and
in lower part of the evaporation unit, as shown in
photo. Seal the inside with silicone.
Mount the evaporation unit from the outside and
from the inside, aligning it on the cut in the roof.
Mount the frame, securing it with (4) self-tapping
screws and mount the (2) attachment supports
with (4) M6/100x60 studs, using at washers
and nuts on the frame and evaporation unit
boreholes.
Secure the duct unit to the (2) supports with (4)
M4/70x10 screws and pass through the cables.
Connect the cables to the front and secure the
front with windows on the previously mounted duct
unit using (4) M4/70x15.
3
4
5
6
3
4
5
6
3
Silicone
5

14
COMFORT
EN
Pass through the pipes and cables (from roof to
battery and original water pipe), using the original
downpipes. If this cannot be done:
a- Position the supplied downpipe in the most
suitable section and bore the centre upwards.
b- Then make the cut from the roof in accordance
with the measurements, using this borehole as
a reference.
Secure the downpipe with Ø3.5x13mm metal
threaded screws and cut as necessary in
accordance with the layout.
7
8
7
7
19/21
35/38
8
8
INTERIOR CABINA
ROOF

COMFORT
15
EN
Insert (1) pipes and (1) cables downwards from the
roof.
a- Position the (2) white ducts at 90º and cut at the
borehole meeting point.
b- Once the pipes and cables have passed through
the ducts, seal the borehole area with silicone to
x the position of these pipes and cables.
c- Position the assembly seal.
d- Secure the ducts with Ø3.5x13mm metal
threaded screws and seal all around to prevent
incoming water.
99
a
b
c
9
d
d
If electric valve are already installed in vehicle,
then use kit 0912520023.
10

16
COMFORT
EN
T
M
P
M
P
English
AYellow
Az Blue
BWhite
GGrey
Na Orange
NBlack
RRed
Ro Pink
VGreen
Vi Violet
MBrown
Mo Purple
COLOURS
CONVENTIONAL SIGNS
FAN RELAY
INTERRUPTOR
COMMUTATOR
PRESSURE SWITCH
COMPRESSOR STARTING MOTOR DIODE BATTERY
THERMOSTAT
BLOWER RESISTOR
FUSE
MOTOR (GENERAL)
LAMP
WIRE INTERSECTION
ORIGINAL COMPONENT
DIVISION
CONNECTION
EARTH
+-
BATTERY
FUSE
PUMP
RELAY
PUMP
IGNITION
WATER PUMP
WATER PUMP
LEVEL SENSORS
SOLENOID
ENGINE
ELECTRONIC CONTROL
WIRE DIAGRAM

COMFORT
17
EN

18
COMFORT
FR
!
Attention
Le climatiseur evaporatif fonctionne en prenant de l’air
de l’exterieur qui est ensuite introduit dans la cabine.
Il est essentiel que cet air ne stagne pas a l’interieur
provoquant ainsi un exces d’humidite. Toutes les cabines
des vehicules modernes sont equipees de grilles de
renovation d’air, a travers lesquelles l’air necessaire sort,
comme par exemple dans le cas du chauffage.
L’installateur devra s’assurer que ces grilles existent
et, dans le cas ou elles n’existeraient pas, il devra les
installer.
Quant a l’utilisateur, celui-ci devra verier periodiquement
que les grilles ne sont pas obturees par
Outils
Cliquet avec robinet d’arrêt de 10
Tournevis à étoile TOP 10
Clé plate de 10
Clé hexagonale de 6
Documentation included
Instructions de montage 220AA35360
Guide de l’utilisateur 220AA2E004
Solution des problèmes 220AA35361
Pieces fournies 220RE00161
!
Garantie
!
Bergstrom ne sera pas responsable des dommages
ou des bris dérivés d’une installation ou d’une
manipulation incorrecte ni des modications réalisées
sans autorisation expresse par écrit.
!
Important
Le couvercle d’hiver et le manuel de l’utilisateur Devront
etre remis a l’utilisateur.
Il est conseille a l’installateur de lire le manuel, Avant
de le remettre, an de s’informer de L’entretien et des
recommandations concernant L’equipement installe.
Recommandations
pour le montage
• Avant de commencer le montage, lire les instructions
et les suivre au cours de celui-ci.
• Utiliser les outils adequats pour chaque operation.
Electricité
• Déconnecter la clef de contact.
• Déconnecter la batterie avant de commencer le
montage.
• S’assurer que les composantes électriques sont
correctement connectées.
Couple de serrage (N.m)
Filet Qualité d’acier Clef
8.8 10.9
M4/60 2.9 4.2 7
M5/80 5.5 7.5 8
M6/100 10 13 10
Les indications relatives aux positions sont:
DROITE: Côté passager
GAUCHE: Côté conducteur

COMFORT
19
FR
ventilateur
ltre humide
Batterie supplémentaire
reservoir vehicule
Pompe eau
Sortie pompe eau
interrupteur d´origine valves électriques
“T” fourni
Tuyau d´origine
Fongicide
Tuyau original
Controle electrónique - 8 vitesses air - 3 vitesses pompe à eau - fonction réveil - commande à distance
VUE GENERALE

20
COMFORT
FR
SI L’ÉCOUTILLE D’ORIGINE EST PLACÉE, IL
EST POSSIBLE D’UTILISER CE CREUX (EN
RETIRANT L’ÉCOUTILLE) POUR LE MONTAGE
DE L’ÉVAPORATIF. DANS UN AUTRE CAS :
*Placer l’évaporatif sur le plafond, en évitant
les frottements avec les plaques solaires, les
antennes, etc. Avec cette référence, suivre les
pas suivants :
Présenter le cadre centré sur le plafond (depuis
l’intérieur de l’habitacle) et marquer à l’intérieur du
contour.
Percer (4) trous dans les coins de la marque
depuis l’intérieur et relier ces trous par la partie
supérieure. Couper la ouate et le faux plafond
(avec un couteau ou un cutter) et ensuite procéder
à la coupe par la partie extérieure avec une scie
sauteuse, en utilisant la marque précédemment
réalisée comme guide.
!
PRÉCAUTIONS PENDANT LA COUPE
POUR ÉVITER LES PASSAGES DE
CÂBLES
A
1
2
1
1
2
2
