Besco VEO BW-V4P-CH User manual

INSTRUKCJA MONTAŻU – BATERIA WANNOWA 4-
OTWOROWA PODTYNKOWA BESCO
MODELE:
VEO / BW-V4P-CH, BW-V4P-CZ, BW-V4P-ZL, BW-V4P-GR
UWAGA! Przed montażem baterii należy
dokładnie przeczytać niniejszą instrukcję oraz
wszystkie ostrzeżenia i zalecenia
eksploatacyjne, zawarte w dołączonej karcie
gwarancyjnej. Niewłaściwy montaż może
doprowadzić do uszkodzenia baterii
i skutkuje utratą ochrony gwarancyjnej na
produkt!

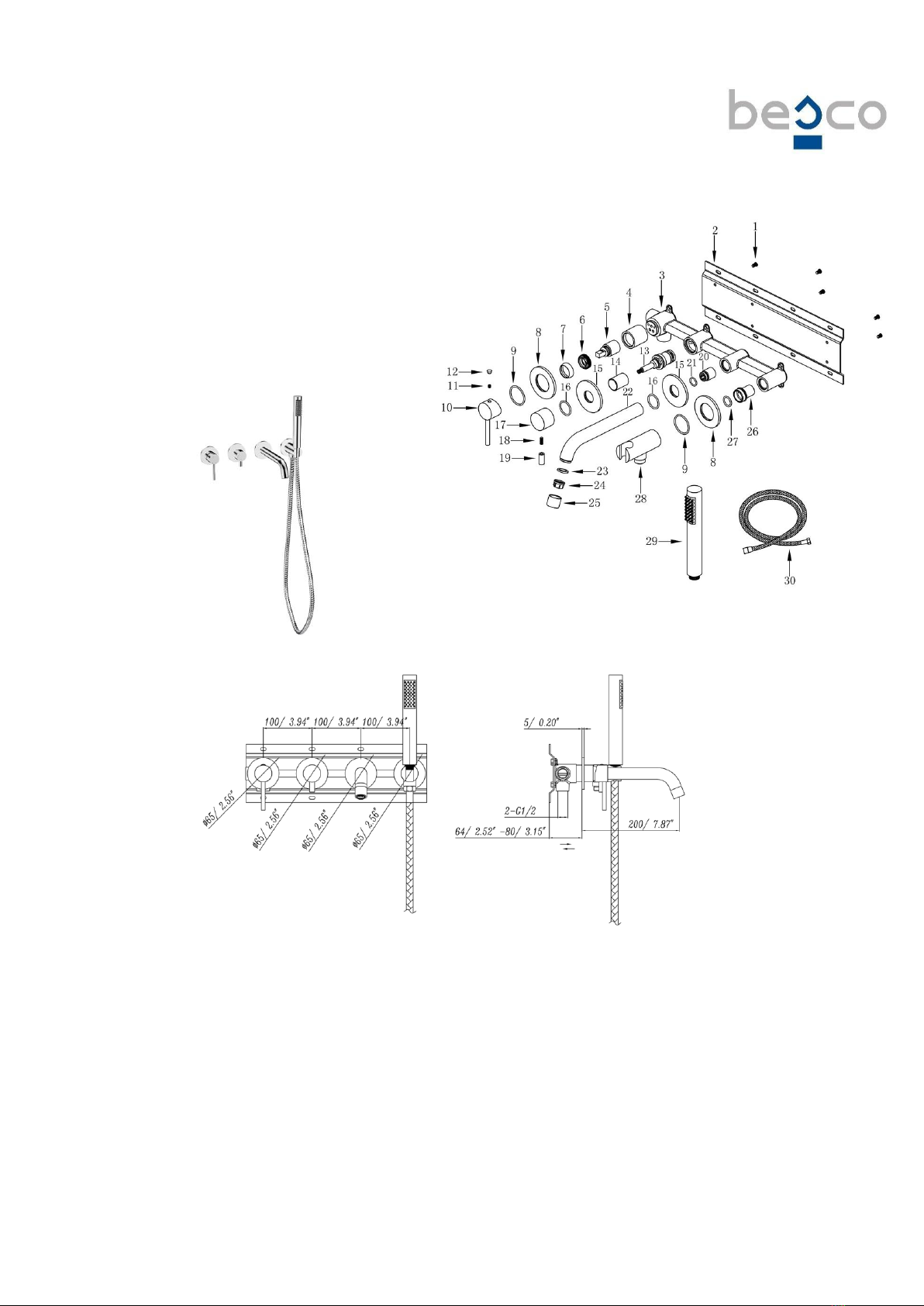

Schemat wymiarów [mm / cale]:
OGÓLNE INFORMACJE I ZALECENIA MONTAŻOWO – EKSPLOATACYJNE:
1. Przed rozpoczęciem montażu baterii, należy sprawdzić kompletność i zgodność produktu z zamówieniem.
W przypadku stwierdzenia jakichkolwiek braków, wad czy uszkodzeń (np. transportowych) baterii, nie należy jej
montować.
2. Użytkowanie baterii powinno odbywać się zgodnie z jej przeznaczeniem. Baterie Besco przeznaczone są wyłącznie do
użytku domowego. Wszelkie inne użycie uważa się za niewłaściwe. Nie należy stosować baterii komercyjnie.
3. Nie stosować w pomieszczeniach, w których temperatura powietrza spada poniżej 4°C.
4. Przed montażem baterii, należy odpowiednio przepłukać instalację wodną, by uniknąć ewentualnych zanieczyszczeń
elementów baterii np. osadem, drobinkami kamienia czy rdzy, które mogą prowadzić do ich uszkodzenia.
5. Podczas montażu baterii, należy bezwzględnie zapewnić łatwy dostęp do części użytkowych oraz ulegających
naturalnemu zużyciu tj. głowice, przełączniki, wężyki przyłączeniowe, itp.
6. Baterie ze szczególnym uwzględnieniem elementów tj. aerator, itd. należy regularnie czyścić czystą wodą lub łagodnymi
środkami myjącymi i osuszać miękką ściereczką, by nie dopuścić do osadzania kamienia. Nie stosować środków
żrących, ścierających oraz zawierających cząsteczki mogące uszkodzić powierzchnię baterii, tj. takich, które nie są
przeznaczone do tego typu produktów.
7. Do montażu baterii używać kluczy z gładkimi i nie zaciskającymi się powierzchniami szczęk, by nie uszkodzić jej
elementów.

MONTAŻ BATERII:
1. Podczas osadzania korpusu baterii w ścianie nie należy
demontować plastikowej osłony baterii, by uniknąć
ewentualnych zadrapań bądź innych uszkodzeń. Osłonę należy
zdjąć dopiero po przykręceniu korpusu baterii do ściany (pkt. 3).
2. W ścianie należy wykuć otwór o min. szerokości 370 mm,
min. wysokości 120 mm oraz głębokości 64-80 mm, co pozwoli
na schowanie części podtynkowej baterii.
UWAGA! Podany zakres głębokości uwzględnia grubość płytek
zastosowanych na ścianie. Przy określaniu głębokości otworu
należy wziąć pod uwagę jakiej grubości płytki zostaną położone
na wybranej ścianie.
3. W zaznaczonych miejscach należy wywiercić otwory (wiertło
Ø6 mm), po czym zamontować korpus baterii za pomocą
załączonego zestawu montażowego. Usunąć plastikową osłonę
wewnętrznych elementów baterii. Następnie podłączyć
wyprowadzenia wody ciepłej oraz zimnej z korpusem baterii,
zwracając uwagę na miejsce podłączenia wody ciepłej i zimnej –
odpowiednie oznaczenia znajdują się na korpusie baterii.
W celu sprawdzenia poprawności montażu wszystkich połączeń
oraz ich szczelności należy puścić strumień wody na 1-2 minuty.
4. Zamontować kolejno elementy baterii na korpusie baterii:
mieszacz, przełącznik, wylewkę oraz uchwyt słuchawki wraz ze
słuchawką. Podczas montażu każdego z elementów należy
pamiętać o instalacji ozdobnej rozetki przed połączeniem danego
elementu z korpusem baterii. Na gwintowane fragmenty
poszczególnych elementów należy nawinąć taśmę teflonową.
UWAGA! Montaż baterii wannowej należy powierzyć wyłącznie wyspecjalizowanemu wykonawcy. Montaż baterii przez
nieupoważnione do tego osoby może skutkować uszkodzeniem produktu oraz innych elementów wyposażenia jak płytki, wanna, itp.
Besco Sp. z o.o.
38-524 Besko, ul. Kościelna 21
Polska
tel. / fax. [phone]
www.besco.eu
[email protected]

INSTALLATION MANUAL –BESCO 4-POINTS IN-WALL
BATHTUB FAUCET
MODELS:
VEO / BW-V4P-CH, BW-V4P-CZ, BW-V4P-ZL, BW-V4P-GR
CAUTION! Before installing the bathtub
faucet, please read this manual and all
warnings and recommendations regarding
use included in the attached warranty card
carefully. Incorrect installation may damage
the components of the faucet and will result
in the loss of warranty coverage for the
product!
Dimensions scheme [mm / inches]:
GENERAL INFORMATION AND RECOMMENDATIONS REGARDING USE & INSTALLATION:
1. Before installation of the 4-pieces bathtub faucet, check the completeness and compliance of the product with the order.
In the event of any deficiencies, defects or damages (e.g. caused by transport) to the faucet, it should not be installed.
2. The 4-pieces bathtub faucet should be used in accordance with its intended purpose. Besco faucets are intended for
domestic use only. Any other use is considered improper. The 4-pieces bathtub faucet should not be used commercially.
3. Do not use in rooms where the air temperature drops below 4°C.
4. Before installing the faucet, flush the water system properly to avoid any contamination of the faucet components,
e.g. with sediment, limescale or rust particles, which may lead to their damage.
5. When installing the faucet, it is absolutely necessary to secure easy access to the parts that wear out during normal use
of the product, e.g. cartridges, switches, connection hoses, etc.
6. Faucets, especially all components such as aerator, etc. should be cleaned on a regular basis, with clean water or mild
cleaning agents and then dried with a soft cloth to prevent limescale. Do not use caustic, abrasive or particles containing
substances that may damage the faucet surface, i.e. those that are not intended for this type of product.
7. To assemble the 4-pieces bathtub faucet use only keys with smooth and non-clamping jaw surfaces to avoid damaging
faucet components.

FAUCET INSTALLATION:
1. When placing the faucet main body in the wall, do not remove
the plastic faucet protection cover to avoid any scratches or other
damages to the inner faucet elements. The cover should only be
removed after screwing the faucet body to the wall (point 3).
2. Make a hole in the wall with a min. height 120 mm, min. width
370 mm and depth 64-80 mm, which will hide the concealed part
of the faucet.
CAUTION! The depth range includes the thickness of the tiles
used on the wall. When determining the depth of the hole, it is
necessary to take into account what thickness of tiles will be
laid on the selected wall.
3. Drill holes in marked spots (use Ø6 mm drill), then mount the
faucet main body using the enclosed installation kit. Remove the
plastic protection cover. Then connect the hot and cold water
outlets with the faucet body, paying attention to the place where
the hot and cold water is connected - appropriate markings are
located on the body of the faucet. In order to check the
correctness of assembly of all connections and their tightness, let
the water jet run for 1-2 minutes.
4. Install all elements of the faucet on the body of the faucet one
by one: mixer, switch, spout and the handset holder with the
handheld shower. When assembling each element, remember to
install the decorative rosette before connecting the element to the
body of the faucet. Teflon tape should be wrapped on the
threaded fragments of individual elements.
CAUTION! The installation of the bathtub faucet should only be carried out by a specialized contractor. Installation of the faucet by
unauthorized persons may result in damage to the product or other bathroom equipment such as bathtub, tiles, etc.
Besco Sp. z o.o.
38-524 Besko, Kościelna 21
Poland
tel. / fax. [phone]
www.besco.eu
[email protected]
