Beyerdynamic DT 190 User manual

DT 150
Studiohörer
Professional Headphone
Casque de Studio
DT 190
Hör-Sprechgarnitur
Headset
Micro-casque
BEDIENUNGSANLEITUNG
OPERATING INSTRUCTIONS
NOTICE D’UTILISATION

BEDIENUNGSANLEITUNG DT 150 - DT 190
OPERATING INSTRUCTIONS DT 150 - DT 190
NOTICE D’UTILISATION DT 150 - DT 190
deutschenglishfrançais
3
INHALT / CONTENTS / SOMMAIRE
Charakteristik. . . . . . . . . . . . . . . . . . . . . . . . . . Seite 4
Anschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 4
Anwendung . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 4
Pflege. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 6
Sicherheit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 6
Ausführungen . . . . . . . . . . . . . . . . . . . . . . . . . Seite 6
Ersatzteile. . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 6
Zubehör . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 6
Technische Daten . . . . . . . . . . . . . . . . . . . . . . . Seite 8
Design Features . . . . . . . . . . . . . . . . . . . . . . . . Page 10
Connection . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 10
Operation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 11
Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . Page 12
Safety. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 12
Models. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 12
Spares . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 12
Accessories. . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 13
Technical Specifications. . . . . . . . . . . . . . . . . . . Page 14
Description. . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 16
Branchements . . . . . . . . . . . . . . . . . . . . . . . . . Page 16
Utilisation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 16
Entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 17
Sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 18
Exécutions . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 18
Pièces de rechange. . . . . . . . . . . . . . . . . . . . . . Page 18
Accessoires. . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 18
Spécifications techniques . . . . . . . . . . . . . . . . . Page 19

4
BEDIENUNGSANLEITUNG DT 150 - DT 190
Sie haben sich für den dynamischen Studiokopfhörer DT 150
bzw. für die dynamische Hör-Sprechgarnitur DT 190 von
beyerdynamic entschieden. Wir danken für Ihr Vertrauen. Äußerste
Präzision bei der Fertigung und eine strenge Qualitätskontrolle
garantieren die Zuverlässigkeit und den hohen Komfort, die Sie
von beyerdynamic-Produkten erwarten dürfen.
Charakteristik
DT 150
Der geschlossene Studiohörer DT 150 bietet eine gute Isolation
von Außengeräuschen. Er ist daher ideal für Tonstudios, bei
Rundfunk, Film und Fernsehen.
Auswechselbare, weiche Ohr- und Kopfpolster bieten einen
hohen Langzeit-Tragekomfort. Das leistungsstarke Neodym-
Magnetsystem sorgt für eine hohe Wiedergabepräzision und ein
ausgewogenes, weiträumiges Klangbild. Die Anschlusskabel zu
den Hörmuscheln sind geschützt im Kopfbügel geführt. Das
Hauptanschlusskabel ist steckbar und wird einseitig geführt.
DT 190
Wie DT 150, jedoch mit dem dynamischen Mikrofon DM 190 in
Hypernierencharakteristik. Die Hör-Sprechgarnitur DT 190 können
Sie für Reportageeinsätze bei Rundfunk und Fernsehen sowie als
Kommunikationseinheit an Fernsehkameras oder in Intercom-
systemen bei Konzertveranstaltungen einsetzen.
Anschluss
Der Studiohörer DT 150 und die Hör-Sprechgarnitur DT 190 werden
standardmäßig ohne Anschlusskabel geliefert. Die lieferbaren
Kabel sind unter „Optionales Zubehör “ Seite 7 aufgeführt.
Wenn Sie bei dem Lahnleiterkabel K 100.00 die Stecker selbst
montieren möchten, empfehlen wir, die Litzen mit Aderendhülsen
zu versehen und diese dann vorsichtig an die Steckerstifte zu
löten, sonst kann der Nylonfaden beim Löten leicht schmelzen und
brüchig werden. Stecker sollten deshalb nur vom Fachmann
angelötet werden. Bei allen anderen Kabeln mit freien Enden
können die Stecker direkt an das Kabel gelötet werden
(Anschlussbelegung siehe „Schaltbilder“, Seite 8-9).
Anwendung
Schließen Sie den Studiohörer DT 150 bzw. die Hör-
Sprechgarnitur DT 190 an hochwertige Geräte mit der ent-
spre
chenden Impedanz und Belastbarkeit an. Genaue
Informationen
finden Sie in den „Technischen Daten“.

deutsch
5
Der verstellbare Kopfbügel kann jeder Kopfgröße angepasst wer-
den. Bei der Hör-Sprechgarnitur ist das Mikrofon ab Werk links
montiert. Das Anschlusskabel zum Mikrofon ist verdeckt im
Kopfbügel geführt. Bei Bedarf können Sie die Mikrofonhalterung
ummontieren, so dass Sie das Mikrofon auch rechts tragen
können.
DT 190
Wird der Kopfhörer im Stereobetrieb benutzt, sollten im Stecker
die Anschlussdrähte für links und rechts getauscht werden, d.h.
braun/orange (links) gegen rot/blau (rechts). Außerdem können
die Deckel für L + R Kennzeichnung getauscht werden. Das
Mikrofon sollten Sie im Abstand von 2 - 3 cm neben dem
Mundwinkel platzieren. So werden Poppgeräusche minimiert.

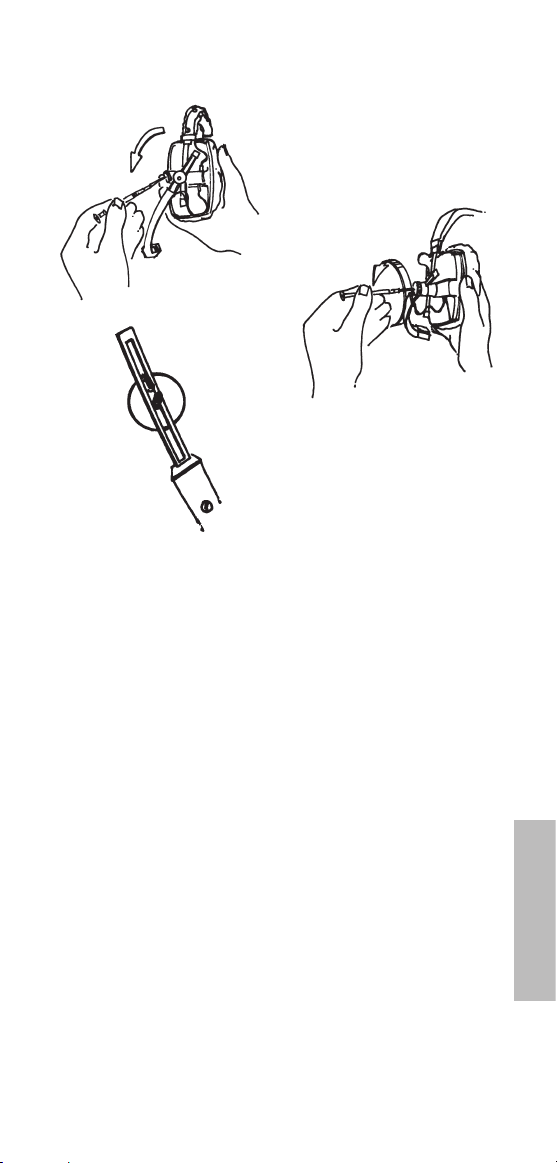

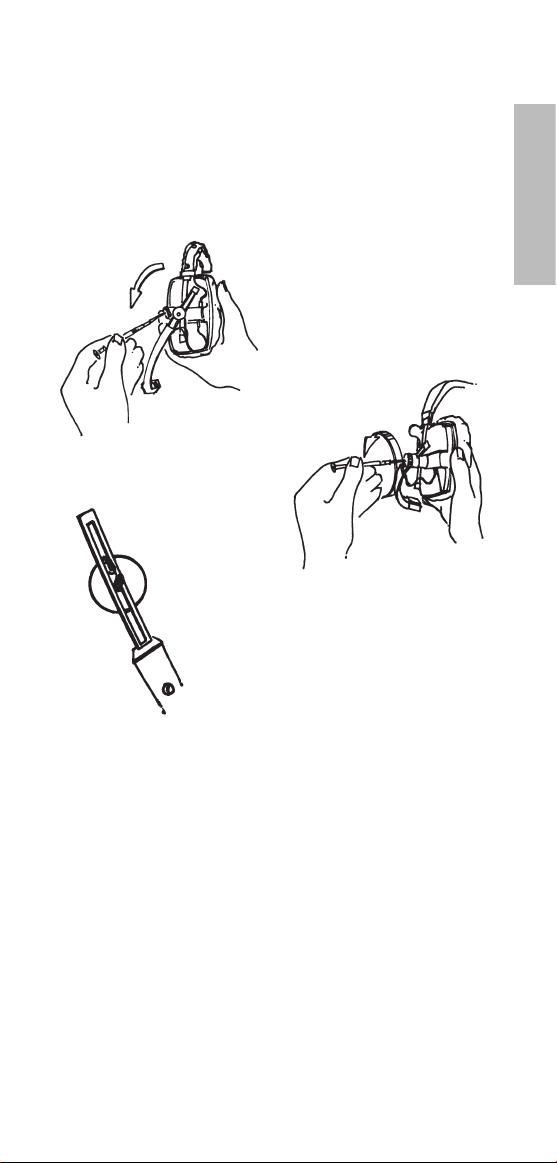

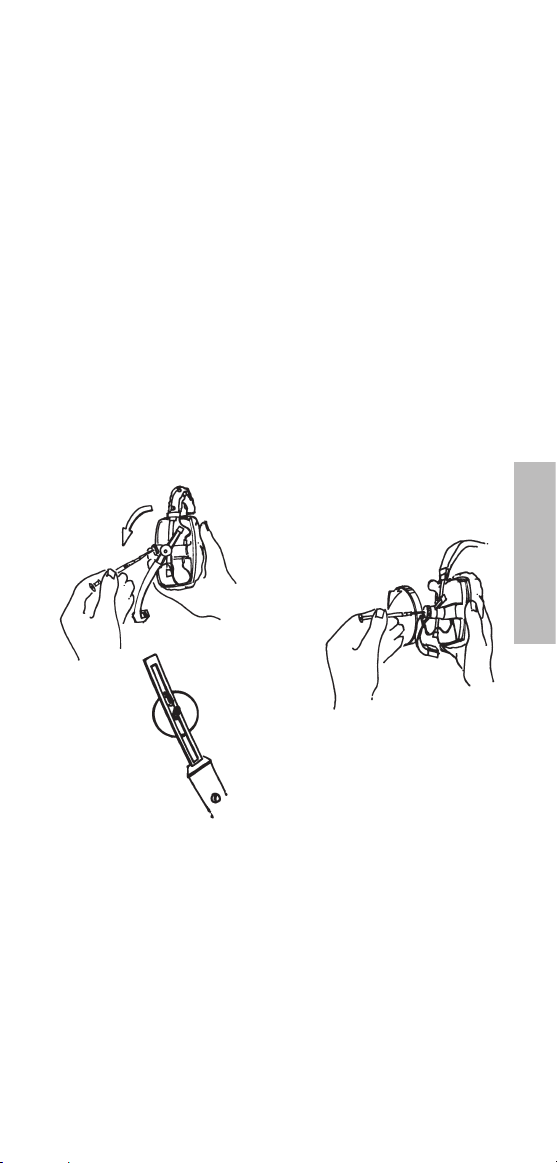

1. Kappe mit kleinem
Schraubendreher abheben.
2. Schraube lösen.
3. Scheibe um 180° drehen. Nase der
Scheibe zeigt zum oberen Ende des
Schwenkarms.
4. Schraube fest anziehen und Kappe auf Drehkopf
aufstecken.

6
Pflege
Aus hygenischen Gründen sollten Sie den Kopfhörer von Zeit zu
Zeit mit einem weichen, feuchten Tuch reinigen. Verwenden Sie
nur milde Reinigungsmittel (Geschirrspülmittel), auf keinen Fall
lösemittelhaltige Reiniger. Achten Sie darauf, dass kein Wasser in
den Wandler läuft. Bei der Hör-Sprechgarnitur DT 190 können Sie
den Poppschutz im warmen Wasser spülen. Achten Sie beim
Einsetzen bzw. Aufsetzen auf das Mikrofon darauf, dass der
Poppschutz vollständig trocken ist.
Die modulare Bauweise von DT 150 und DT 190 ist besonders
servicefreundlich, denn alle Teile können leicht ausgewechselt
werden.
Die Ersatzteile finden Sie mit der dazugehörigen Bestellnummer
unter „Ersatzteile“.
Sicherheit
Wenn Sie den Studiohörer DT 150 oder die Hör-Sprechgarnitur
DT 190 an Ihren Verstärker anschließen, achten Sie darauf, dass
die Lautstärke (Volume) zunächst auf Minimum gedreht ist.
Regeln Sie die Lautstärke erst nach Aufsetzen des Kopfhörers.
Im allgemeinen wird mit Kopfhörern lauter abgehört als mit
Lautsprechern. Hohe Lautstärken können, sofern sie über längere
Zeit auf das Ohr einwirken, zu dauerhaften Hörschäden führen.
Schonen Sie Ihr gesundes Ohr - auch bei niedriger Lautstärke
haben beyerdynamic-Kopfhörer Ihren vollen Klang.
Ausführungen
DT 150 Studio-Kopfhörer, 250 Ω, schwarz, mit
Kabel K 100.07 (Stereoklinke 6,35 mm),
Länge 3 m, steckbar . . . . . . . . . Best.-Nr. 455.970
DT 190 Hör-Sprechgarnitur, 200/250 Ω, schwarz,
mit Kabel K 190.00 (freie Enden),
Länge 1,5 m. . . . . . . . . . . . . . . Best.-Nr. 455.830
Ersatzteile für DT 150 - DT 190
BN 59-58/A Kopfpolster . . . . . . . . . . . . . . . Best.-Nr. 377.163
EDT 150 S Ohrmuschelsatz, Softskin . . . . . Best.-Nr. 931.532
Lieferzubehör
BN 56-79/A Poppschutz (für DT 190). . . . . . Best.-Nr. 108.677

deutsch
7
Optionales Zubehör
DT 150
K 100.00 - 3,0 M
Gestrecktes Kabel , 3 m,
mit freien Enden. . . . . . . . . . . . Best.-Nr. 101.710
K 100.07 - 3,0 M
wie K 100.00, jedoch
mit Stereo-Klinkenstecker . . . . . Best.-Nr. 101.753
WK 100.00 Wendel-Anschlusskabel , 3 m,
mit freien Enden. . . . . . . . . . . . Best.-Nr. 101.788
WK 100.07 wie WK 100.00, jedoch
mit Stereo-Klinkenstecker . . . . . Best.-Nr. 101.826
DT 190
K 190.00 - 1,5 M
Anschlusskabel, 1,5 m,
mit freien Enden. . . . . . . . . . . . Best.-Nr. 431.575
K 190.00 - 3,0 M
Anschlusskabel, 3 m,
mit freien Enden. . . . . . . . . . . . Best.-Nr. 441.937
K 190.28 - 1,5 M
Anschlusskabel, 1,5 m,
mit 4-pol. XLR-Buchse . . . . . . . Best.-Nr. 445.304
K 190.40 - 1,5 M
Anschlusskabel, 1,5 m,
mit 3-pol. XLR-Stecker und
6,35 mm-Stereo-Klinke. . . . . . . Best.-Nr. 445.894
K 190.40 - 3,0 M
Anschlusskabel, 3 m,
mit 3-pol. XLR-Stecker und
6,35 mm-Stereo-Klinke. . . . . . . Best.-Nr. 446.750
K 190.41 - 1,5 M
Anschlusskabel, 1,5 m,
mit 5-pol. XLR-Stecker . . . . . . . Best.-Nr. 445.312
WK 190.00 Wendel-Anschlusskabel, 3 m,
mit freien Enden. . . . . . . . . . . . Best.-Nr. 448.176

8
Technische Daten
DT 150 - DT 190
Hörer
Wandlerprinzip . . . . . . . . . . Dynamisch
Arbeitsprinzip . . . . . . . . . . . Geschlossen
Übertragungsbereich. . . . . . 5 - 30.000 Hz
Nennimpedanz . . . . . . . . . . 250 Ω
Kennschalldruckpegel
bei 1 kHz. . . . . . . . . . . . . . . 97 dB SPL bei 1 mW =
0,5 V an 250 Ω
Nennbelastbarkeit . . . . . . . . 100 mW 117 dB =
5 V an 250 Ω
Isolierung von
Außengeräuschen . . . . . . . . ca. 20 dBA
Andruckkraft. . . . . . . . . . . . 4,5 N
Gewicht (ohne Kabel) . . . . . 250 g

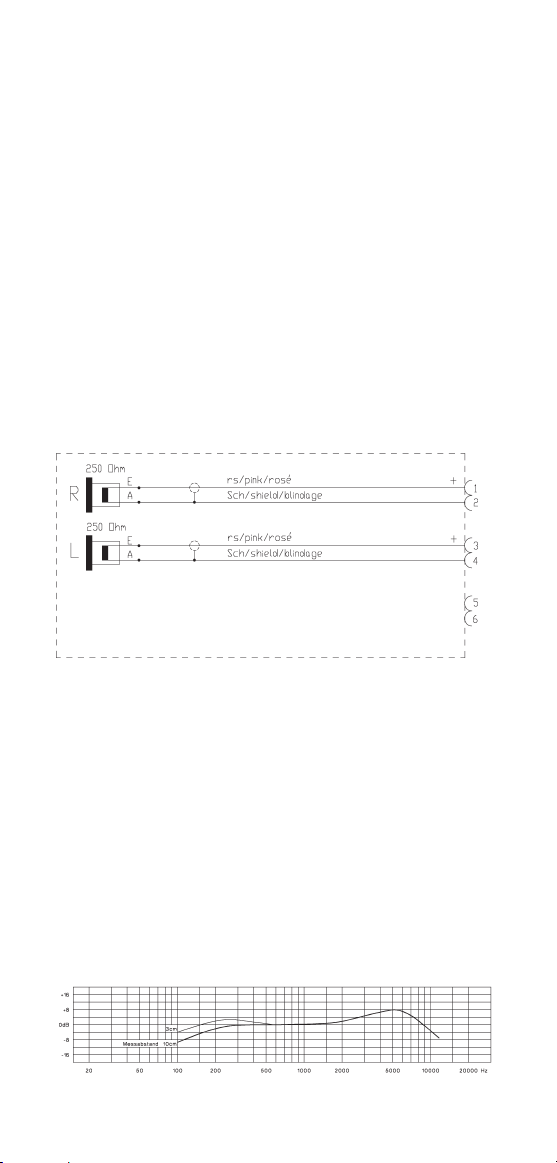

Schaltbild DT 150
DT 190
Mikrofon
Wandlerprinzip . . . . . . . . . . . . . dynamisch
Übertragungsbereich . . . . . . . . . 40 - 12.000 Hz
Richtcharakteristik . . . . . . . . . . . Hyperniere
Störschallauslöschung . . . . . . . . 30 dB
Ausgangsspannung bei
Besprechung aus
5 cm Entfernung . . . . . . . . . . . . 3 mV
Nennimpedanz . . . . . . . . . . . . . ca. 200 Ω
Gewicht. . . . . . . . . . . . . . . . . . . 100 g
Frequenzkurve
=
^

9

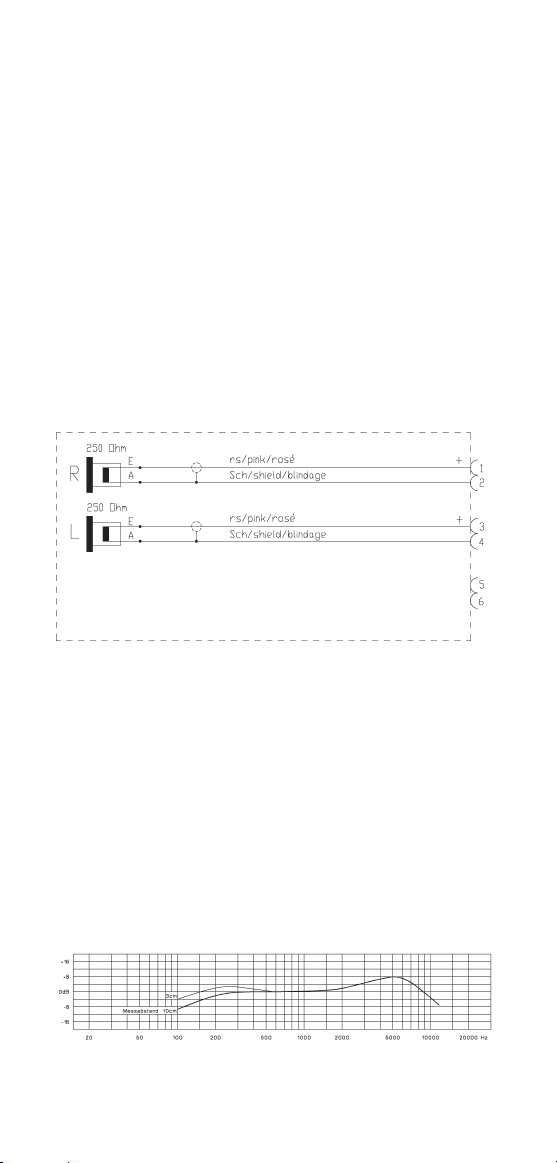

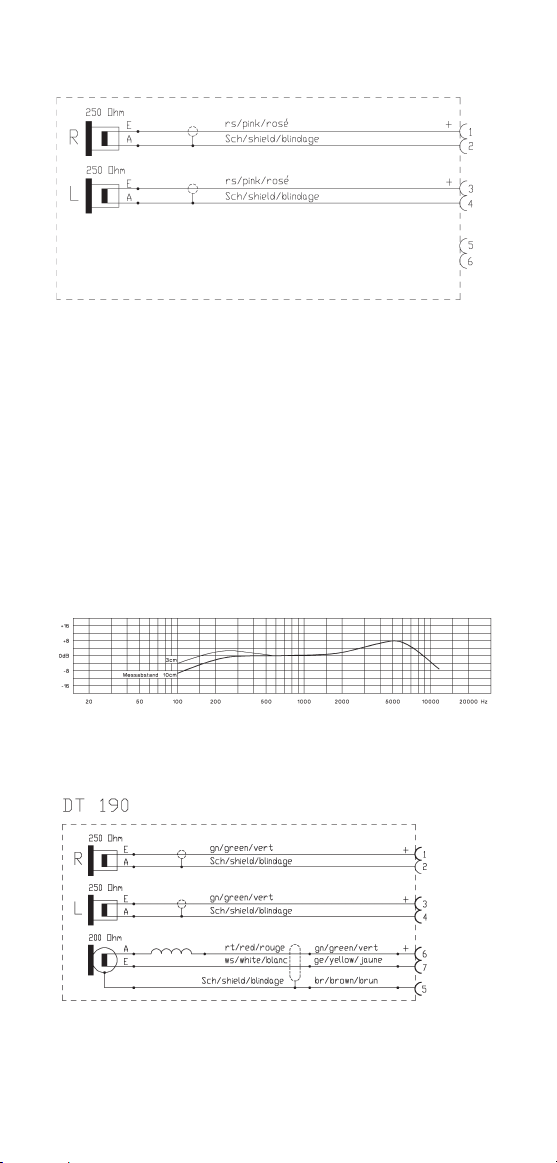

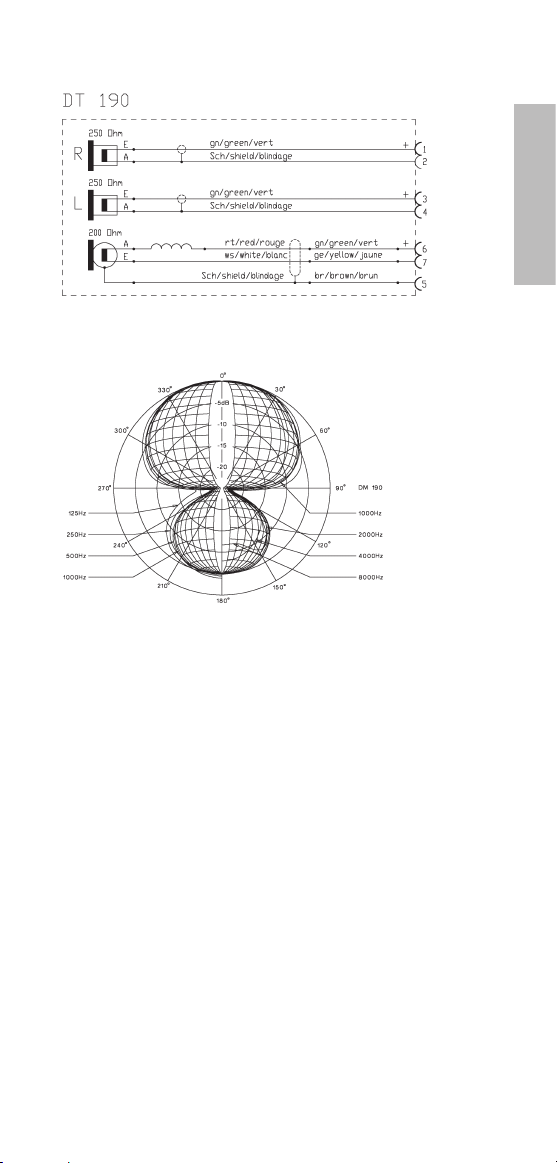

Schaltbild
Richtdiagramm
deutsch

10
OPERATING INSTRUCTIONS DT 150 - DT 190
Thank you for selecting the DT 150 professional studio head-
phone or the DT 190 professional headset. They have been made
in Germany from high-grade materials and assembled under
stringent quality and performance tests to provide you with a
professional communications tool. Please take some time to read
through this instruction sheet to give you an idea of the design
criterion and some information on connection, use and
maintenance.
Design Features
DT 150
The DT 150 is a closed dynamic studio headphone and it is
configured for use in broadcasting, film and recording studios.
The headphone is fully modular for easy servicing. A multi-
conductor cable is used to connect the DT 150 to external sources
and destinations via a custom connector assembly. Spare cables
for the DT 150 are available as straight or coiled. The headband
and earphone cushioning systems have been carefully designed
for maximum comfort and serviceability as we appreciate that the
DT 150 will be used for long periods of time.
DT 190
Same as the DT 150, but featuring the dynamic hyper-
cardioid microphone DM 190 on a fully adjustable boom arm. It
is configured for use with commentators at sports events and
other situations which require precise audio performance from an
integrated headset. It is one of the DT 100 family of headphone
products which are renown throughout the world as the definitive
standard for monitoring and communications.
Connection
The studio headphone DT 150 and the headset DT 190 are
delivered without connecting cable. For the connecting cables
available refer to “Optional Accessories” (page 13).
The connecting cable K 100.00 is constructed using a tinsel-
conductor cord. This type of conductor resists repetitive bending
without breaking, but special care must be taken when making
solder joints to connectors. Where possible it is recommended to
fit crimped brass sleeves to the conductors and then solder the
sleeve to the connector. If direct solder connections have to be
made, use a high-temperature solder-pot to tin the tinsel
conductors before making the solder joint to the connector, but
be careful that the nylon thread does not melt. Direct solder
connections can be made to all other cables with free ends (for
cable connection refer to “Wiring Diagram” pages 14-15). On
request, the necessary plugs can be mounted at the factory.

english
11
Operation
The DT 150 and DT 190 are of a professional standard. It is
important that the external equipment they will be connec ted to
are of good quality and of the correct impedance and power
ratings to get the best performance from them. Please refer to
the “Technical Specifications” for detailed information.
The headphone is fully adjustable and should be positioned for
the best fit over the ears. This will give maximum long-term
comfort and will minimise sound leakage or spill.
Convention states that with the DT 190 the boom is placed over
the left ear and the earphones of the DT 190 are identified:
L and R (left and right). The microphone can be used from the
right ear, but if true L and R status should be maintained, or split
feeds are in operation, it may be necessary to make a custom
lead with the headphone connections reversed. The L&R nomen-
clature plates of the DT 190 can also be swapped to reflect these
changes.
DT 190
The microphone should be positioned to the side of the mouth,
about 20 - 30 mm forward. This will keep it within the direct
sound path but out of the breath stream, therefore minimising
any ‘pop’ sounds. Of course every user will be different and a
degree of experimentation will be necessary to achieve the
preferred result. Professional users should note that it is
recommended practise that headsets are issued on an individual
user basis to preclude any possible health risks.
1. Lift cap with small screwdriver.
2. Loosen flat screw.
3. Turn disc 180°. Nose of the
disc points to the upper end of
the boom arm.
4. Tighten flat screw and put cap on turning knob.

12
Maintenance
As with any equipment which will be used in close proximity to
sensitive parts of the body, it is essential that the ear pads, the
headband and the microphone pop-shield are kept clean. Use a
damp cloth for cleaning the ear-pads and headband using only
gentle cleansing agents (such as washing-up liquid). Take care
not to allow any water drops into the transducer elements and
do not use any solvent cleaners.
The microphone pop-shield of the headset can be easily
removed and washed in warm water. Please take care that the
pop-shield is completely dry when it is replaced.
The fully modular design of the DT 150 and DT 190 allows for
full, in-field serviceability without the need for specialists tools.
Every item of the assembly is available as a spare part and no
special training is necessary for servicing. The Order Numbers of
all of the spare parts are listed under “Spares“, “Supplied
Accessories“ and “Optional Accessories“. Please take care to
identify the parts required by the Order Number as there are
many options, especially for the transducer parts and the cable
assemblies.
Safety
When plugging in headphones or headsets to the drive amplifier,
we recommend that this is done before it is fitted over the ears
for use. This will give the technician the chance to check that the
volume levels are not too high. Please remember that the user
could well be a highly-paid presenter and the consequences of
damaging his/her ears may well prove to be music to the ears of
the lawyers!
The very low levels of distortion can make listening levels higher
than is perceived and we have to warn you that listening to
programme or talkback at high levels for long periods can
permanently damage your hearing.
Models
DT 150 Studio headphone, 250 Ω, black, with
K 100.07 cable (stereo jack 6.35 mm),
3 m long, plug-in type . . . . . . . . . Order # 455.970
DT 190 Headset, 200/250 Ω, black, with
bare-ended K 190.00 cable,
1.5 m long . . . . . . . . . . . . . . . . . . Order # 455.830
Spares for DT 150 - DT 190
BN 59-58/A Hearband pad . . . . . . . . . . . . . . . Order # 377.163
EDT 150 S Ear cushions pair, soft PVC . . . . . . Order # 931.532

13
Supplied Accessories
BN 56-79/A Pop-shield (for DT 190) . . . . . . . . Order # 108.677
Optional Accessories
DT 150
K 100.00 - 3,0 M
Straight cable, 3 m long,
free ends . . . . . . . . . . . . . . . . . . . Order # 101.710
K 100.07 - 3,0 M
as K 100.00, but with 1/4" stereo
jack plug . . . . . . . . . . . . . . . . . . . Order # 101.753
WK 100.00 Coiled cable, 3 m long,
free ends . . . . . . . . . . . . . . . . . . . Order # 101.788
WK 100.07 as WK 100.00, but with 1/4" stereo
jack plug . . . . . . . . . . . . . . . . . . . Order # 101.826
DT 190
K 190.00 - 1,5 M
Connecting cable, 1.5 m,
with free ends . . . . . . . . . . . . . . . Order # 431.575
K 190.00 - 3,0 M
Connecting cable, 3 m,
with free ends . . . . . . . . . . . . . . . Order # 441.937
K 190.28 - 1,5 M
Connecting cable, 1.5 m,
with 4-pin XLR socket . . . . . . . . . Order # 445.304
K 190.40 - 1,5 M
Connecting cable, 1.5 m,
with 3-pin. XLR plug and
1/4" jack plug . . . . . . . . . . . . . . . Order # 445.894
K 190.40 - 3,0 M
Connecting cable, 3 m,
with 3-pin. XLR plug and
1/4" jack plug . . . . . . . . . . . . . . . Order # 446.750
K 190.41 - 1,5 M
Connecting cable, 1.5 m,
with 5-pin. XLR plug . . . . . . . . . . Order # 445.312
WK 190.00 Coiled connecting cable, 3 m,
free ends . . . . . . . . . . . . . . . . . . . Order # 448.176
english

14
Technical Specifications
DT 150 - DT 190
Headphone
Transducer type . . . . . . . . . . . . . dynamic
Operating principle . . . . . . . . . . closed
Frequency response . . . . . . . . . . 5 - 30.000 Hz
Nominal output impedance . . . . 250 Ω
Nominal sound pressure
level at 1 kHz. . . . . . . . . . . . . . . 97 dB SPL at 1 mW =
0,5 V at 250 Ω
Input power rating. . . . . . . . . . . 100 mW 117 dB =
5 V at 250 Ω
Ambient noise attenuation . . . . approx. 20 dBA
Headband pressure . . . . . . . . . . 4.5 N
Weight (without cable) . . . . . . . 250 g
Wiring Diagram DT 150
DT 190
Microphone
Transducer type . . . . . . . . . . . . . dynamic
Frequency response . . . . . . . . . . 40 - 12.000 Hz
Polar pattern . . . . . . . . . . . . . . . hypercardioid
Interference discharging . . . . . . 30 dB
Output voltage at a
distance of 5 cm . . . . . . . . . . . . 3 mV
Nominal output impedance . . . . approx. 200 Ω
Weight . . . . . . . . . . . . . . . . . . . 100 g
Frequency Response Curve
=
^

15
Wiring Diagram
Polar Pattern
english

16
NOTICE D’UTILISATION DT 150 - DT 190
Nous vous félicitons pour l’achat de ce casque / micro-casque
professionnel. Pour exploiter au mieux ses possibilités, nous vous
conseillons de lire attentivement cette note explicative.
Description
DT 150
Casque de studio professionnel de type fermé, assurant une
parfaite isolation contre les bruits ambiants. Il est livré sans câble.
(La liste des câbles disponibles figure ci-après dans la rubrique
accessoires).
DT 190
Le micro-casque professionnel DT 190 a un microphone dynamique
hypercardioïde DM 190 monté sur bras articulé. Livré sans câble
(La liste des câbles disponibles figure ci-après dans la rubrique
accessoires).
Branchements
Le casque DT 150 et le micro-casque DT 190 sont livrés sans câble.
La liste des câbles disponibles figure ci-après dans la rubrique
accessoires. Si vous optez pour le câble K 190.00 à extrémités
libres, nous vous conseillons de munir les fils d’un manchon à
sertissage avant de les souder sur les broches respectives. Sans
cette précaution, vous risquez de faire fondre le fil Nylon. Ne
faites faire ce type de branchement que par un spécialiste.
Les autres câbles avec extrémités libres pour le casque peuvent
être directement soudés sur les broches de la fiche que vous
utilisez. (Voir les «diagrammes de câblage», pages 20-21).
Utilisation
Ne branchez votre casque ou micro-casque professionnel que sur
des appareils professionnels disposant d’une impédance et d'une
tolérance de charge correspondant au modèle dont vous disposez.
(Voir «spécifications techniques», pages 20-21). Ajustez l’arceau
serre-tête à la taille de votre crâne.
Le microphone des micro-casques est d’origine monté côté gauche.
En cas de nécessité vous pouvez modifier ce montage pour avoir
le micro côté droit.

17
DT 190
Lorsque vous utilisez votre micro-casque en stéréo il faut égale-
ment invertir les fils gauche / droite dans le fiche du casque
(brun / orange [gauche] contre rouge / bleu [droite]. De plus il
faut changer les couvercles de signalisation L et R (gauche / droite).
Pour réduire au maximum le risque d’effets «POP» il faut placer
le microphone à environ 2 - 3 cm de l’angle de la bouche.
Entretien
Pour des raisons hygiéniques il est important de nettoyer le
casque régulièrement avec un chiffon humide. N’utilisez que des
produits de nettoyage doux (p.ex. produit pour vaisselle) mais en
aucun cas des produits détergeants. Veillez à ce que l’eau ne
s’infiltre pas dans les systèmes d’écoute.
Les mousses de protection «POP» des micros se lavent simple-
ment à l’eau tiède. Évitez de les replacer sur le microphone avant
qu’elles ne soient totalement sèches.
Les oreillettes, le bandeau de l’arceau serre-tête et les mousses
«POP» étant soumis à une usure naturelle provoquée par la
transpiration, la séborrhée et la salive, il est indispensable de les
changer régulièrement.
La construction modulaire de cette série de casques et micro-
1. Soulevez le couvercle avec un
petit tournevis.
2. Enlevez la vis
3. Retournez le disque 180°.
La marque du disque est orienté
vers le haut du bras de support.
4. Resserrez la vis et encliquetez le couvercle sur l’articulation.
français

18
casques permet un service après-vente simple et rapide. Vous
trouverez les références des pièces détachées sous «Pièces de
rechange», «Accessoires fournis» et «Accessoires en option».
Sécurité
Lorsque vous branchez le casque sur un amplificateur, veillez à ce
que le volume d’écoute soit d’abord ramené au niveau
minimum. N’ajustez le volume d’écoute qu’après avoir revêtu le
casque.
L’écoute au casque se fait généralement à un niveau plus élevé
qu’avec des haut-parleurs. Sachez qu’une écoute prolongée à
niveau élevé peut entraîner des lésions auditives irrémédiables.
Protégez votre audition, les casques beyerdynamic restituent la
plénitude du spectre sonore, même à volume réduit.
Exécutions
DT 150 Casque de studio professionnel, 250 Ω,
noir, avec câble K 100.07 (fiche Jack
stéréo 6,35 mm), longueur 3 m,
enfichable . . . . . . . . . . . . . . . . . . Art. N° 455.970
DT 190 Micro-casque, 200/250 Ω, noir,
avec câble K 190.00 (extrémités libres),
longueur 1,5 m . . . . . . . . . . . . . . Art. N° 455.830
Pièces de rechange DT 150 - DT 190
BN 59-58/A Bandeau serre-tête . . . . . . . . . . . . Art. N° 377.163
EDT 150 S Oreillettes par pair, softskin . . . . . Art. N° 931.532
Accessoires fournis
BN 56-79/A Mousse protection «POP»
(pour DT 190) . . . . . . . . . . . . . . . . . . Art. N° 108.677
Accessoires en option
DT 150
K 100.00 - 3,0 M
Câble droit, 3 m,
extrémités libres . . . . . . . . . . . . . . Art. N° 101.710
K 100.07 - 3,0 M
Similaire au K 100.00 mais avec
fiche Jack Stéréo 6,35 mm . . . . . . Art. N° 101.753

19
WK 100.00 Câble torsadé, 3 m,
extrémités libres . . . . . . . . . . . . . . Art. N° 101.788
WK 100.07 Similaire au WK 100.00 mais avec
fiche Jack Stéréo 6,35 mm . . . . . . Art. N° 101.826
DT 190
K 190.00 - 1,5 M
Câble droit, 1,5 m,
extrémités libres . . . . . . . . . . . . . . Art. N° 431.575
K 190.00 - 3,0 M
Câble droit, 3 m,
extrémités libres . . . . . . . . . . . . . . Art. N° 441.937
K 190.28 - 1,5 M
Câble droit, 1,5 m,
avec prise XLR, 4 broches. . . . . . . Art. N° 445.304
K 190.40 - 1,5 M
Câble droit, 1,5 m,
avec fiche XLR, 3 broches et avec
fiche Jack stéréo 6,35 mm . . . . . . Art. N° 445.894
K 190.40 - 3,0 M
Câble droit, 3 m,
avec fiche XLR, 3 broches et avec
fiche Jack stéréo 6,35 mm . . . . . . Art. N° 446.750
K 190.41 - 1,5 M
Câble droit, 1,5 m,
avec fiche XLR, 5 broches. . . . . . . Art. N° 445.312
WK 190.00 Câble torsadé, 3 m,
extrémités libres . . . . . . . . . . . . . . Art. N° 448.176
Spécifications techniques
DT 150 - DT 190
Écouteurs
Type de transducteur . . . . . . . . . dynamique
Fonctionnement acoustique. . . . fermé
Bande passante . . . . . . . . . . . . . 5 à 30.000 Hz
Impédance nominale . . . . . . . . . 250 Ω
Pression sonore nominale
à 1 kHz . . . . . . . . . . . . . . . . . . . 97 dB SPL à 1 mW
= 0,5 V à 250 Ω
Charge nominale efficace . . . . . 100 mW 117 dB
= 5 V à 250 Ω
Atténuation du bruit ambiant . . env. 20 dBA
Pression du serre-tête . . . . . . . . 4,5 N
Poids sans câble. . . . . . . . . . . . . 250 g
français
=
^

20
Diagramme de câblage DT 150
DT 190
Microphone
Type de transducteur . . . . . . . . . dynamique
Bande passante . . . . . . . . . . . . . 40 - 12.000 Hz
Directivité . . . . . . . . . . . . . . . . . hypercardioïde
Supression de bruit . . . . . . . . . . 30 dB
Voltage de sortie à 5 cm . . . . . . 3 mV
Impédance de sortie nominale . . env. 200 Ω
Poids . . . . . . . . . . . . . . . . . . . . . 100 g
Courbe de fréquence
Diagramme de câblage

français
21
Directivité
