Beyerdynamic DT 290 User manual

BEDIENUNGS-
ANLEITUNG
OPERATING
INSTRUCTIONS
NOTICE
D’UTILISATION
DT 250
DT 252
Studiokopfhörer
Professional Headphone
Casque de Studio
DT 280
DT 290
DT 290 V.11
DT 291 PV
DT 294 PV
DT 294 V.11
Hör-Sprechgarnitur
Headset
Micro-casque
interstage
Phistersvej 31, 2900 Hellerup, Danmark
Telefon [phone], fax [phone]
www.interstage.dk
-pro audio with a smile

BEDIENUNGSANLEITUNG DT 200-SERIE
OPERATING INSTRUCTIONS DT 200-SERIES
NOTICE D’UTILISATION SERIES DT 200
deutschenglishfrançais
3
INHALT / CONTENTS / SOMMAIRE
Charakteristik . . . . . . . . . . . . . . . . . . . . . . Seite 4
Anschluss . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 5
Anwendung. . . . . . . . . . . . . . . . . . . . . . . . Seite 6
Pflege . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 7
Ausführungen . . . . . . . . . . . . . . . . . . . . . . Seite 8
Ersatzteile . . . . . . . . . . . . . . . . . . . . . . . . . Seite 9
Optionales Zubehör. . . . . . . . . . . . . . . . . . Seite 9
Technische Daten. . . . . . . . . . . . . . . . . . . . Seite 11
Design Features . . . . . . . . . . . . . . . . . . . . . Page 18
Connection . . . . . . . . . . . . . . . . . . . . . . . . Page 19
Operation . . . . . . . . . . . . . . . . . . . . . . . . . Page 20
Maintenance . . . . . . . . . . . . . . . . . . . . . . . Page 21
Models. . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 22
Spares . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 23
Optional Accessories . . . . . . . . . . . . . . . . . Page 23
Technical Specifications . . . . . . . . . . . . . . . Page 25
Description . . . . . . . . . . . . . . . . . . . . . . . . Page 32
Branchements . . . . . . . . . . . . . . . . . . . . . . Page 33
Utilisation . . . . . . . . . . . . . . . . . . . . . . . . . Page 34
Entretien . . . . . . . . . . . . . . . . . . . . . . . . . . Page 35
Modèles . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 36
Pièces de rechange . . . . . . . . . . . . . . . . . . Page 37
Accessoires en option . . . . . . . . . . . . . . . . Page 37
Spécifications techniques . . . . . . . . . . . . . Page 39

4
BEDIENUNGSANLEITUNG
DT 250 / DT 252 / DT 280 / DT 290 / DT 290 V.11 /
DT 291 PV / DT 294 PV / DT 294 V.11
Sie haben sich für den Studiohörer DT 250 / DT 252 bzw.
für die Hör-Sprechgarnitur DT 280 / DT 290 / DT 290 V.11 /
DT 291 PV / DT 294 PV / DT 294 V.11 von beyerdynamic entschie-
den. Wir danken für Ihr Vertrauen. Äußerste Präzision bei der
Fertigung und eine strenge Qualitätskontrolle garantieren die
Zuverlässigkeit und den hohen Komfort, die Sie von beyerdynamic-
Produkten erwarten dürfen.
Charakteristik
DT 250 / DT 252
Der geschlossene Studiohörer DT 250 / DT 252 bietet
eine gute Isolation von Außengeräuschen. Er eignet sich daher
für den Einsatz als Kontrollhörer in Tonstudios, bei Rundfunk
und Fernsehen. Auswechselbare, weiche Ohr- und Kopfpolster
bieten einen hohen Langzeit-Tragekomfort. Das leistungsstarke
Neodym-Magnetsystem sorgt für eine hohe Wiedergabepräzi-
sion und ein ausgewogenes, weiträumiges Klangbild. Die Stan-
dardimpedanz beträgt 80 Ω. Für höchste Wiedergabetreue ist
ein besonders aufwendig konstruiertes System mit 250 Ωlie-
ferbar. Die Anschlusskabel zu den Hörmuscheln sind geschützt
im Kopfbügel geführt. Das Hauptanschlusskabel ist steckbar
und wird einseitig geführt.
DT 280 / DT 290 / DT 290 V.11
Wie DT 250, jedoch mit dem dynamischen Mikrofon
DM 290 in Hypernierencharakteristik. Die Hör-Sprechgarnitur
DT 280 / DT 290 / DT 290 V.11 können Sie für Reportage- und
Kommandozwecke bei Rundfunk und Fernsehen einsetzen.
DT 291 PV / DT 294 PV / DT 294 V.11
Wie DT 250, jedoch mit dem Elektret-Kondensator-
Mikrofon EM 291 in Kugelcharakteristik (DT 291 PV) und in
Nierencharakteristik (DT 294 PV + DT 294 V.11). Die Hör-
Sprechgarnitur DT 291 PV / DT 294 PV ist mit einem eingebau-
tem Vorverstärker für Phantomspeisung ausgerüstet.
DT 294 V.11 besitzt einen eingebauten Mikrofonvorverstärker
für die Tonaderspeisung.

deutsch
5
Anschluss
Der Studiohörer DT 250 / DT 252 bzw. die Hör-Sprech-
garnitur DT 280 / DT 290 / DT 290 V.11 / DT 291 PV /
DT 294 PV / DT 294 V.11 werden mit passendem Anschlusskabel
geliefert. Sonderkabel können zusätzlich geordert werden. Bei
den Kabeln mit freien Enden können Sie die gewünschten
Stecker direkt an das Kabel löten (Anschlussbelegung siehe
„Blockschaltbild”). Auf Wunsch werden die benötigten Stecker
auch im Werk montiert.
Schließen Sie den Studiohörer DT 250 / DT 252 bzw. die Hör-
Sprechgarnitur DT 280 / DT 290 / DT 290 V.11 / DT 291 PV /
DT 294 PV / DT 294 V.11 an hochwertige Geräte mit der entspre-
chenden Impedanz und Belastbarkeit an.
Bei der Hör-Sprechgarnitur DT 280 / DT 290 / DT 290 V.11 ist das
Mikrofon symmetrisch herausgeführt. Es kann aber auch an ei-
nen unsymmetrischen Mikrofoneingang angeschlossen werden.
Für symmetrische Mikrofoneingänge mit Phantomspeisung sind
die Hör-Sprechgarnituren DT 291 PV bzw. DT 294 PV geeignet.
Der Mikrofonpegel beträgt bei Besprechung aus 5 cm Entfer-
nung 13 mV bzw. 250 mV.
Für den Anschluss an Fernsehkameras mit Mikrofoneingang,
welcher für Tonaderspeisung ausgelegt ist, verwenden Sie die
Hör-Sprechgarnitur DT 290 V.11 / DT 294 V.11 mit integriertem
Vorverstärker. Der Mikrofonpegel ist b
ei Besprechen aus 5cm
Entfernung bei normaler Sprechlautstärke von 52 mV bis 1,3 V
regelbar. Die Speisespannung für den Vorverstärker kann zwi-
schen 6 - 27 V variieren, wobei die Stromaufnahme sich wie
folgt ergibt:
DT 290 V.11 DT 294 V.11
6V R
vor 330 Ω8 mA 6 mA
12 V Rvor 330 Ω23 mA 20 mA
20 V Rvor 330 Ω43 mA 40 mA
27 V Rvor 330 Ω61 mA 57 mA

6
Anwendung
Der verstellbare Kopfbügel kann jeder Kopfgröße an-
gepasst werden. Bei der Hör-Sprechgarnitur ist das Mikrofon ab
Werk links montiert. Das Anschlusskabel zum Mikrofon ist ver-
deckt im Kopfbügel geführt. Bei Bedarf können Sie die Mikro-
fonhalterung ummontieren, so dass Sie das Mikrofon auch
rechts tragen können.
Wird der Kopfhörer im Stereobetrieb benutzt, sollten im
Stecker die Anschlussdrähte für links und rechts getauscht
werden, d.h. braun/orange (links) gegen rot/blau (rechts).
Anschlussbelegung siehe „Blockschaltbild“. Das Mikrofon soll-
ten Sie im Abstand von 2 - 3 cm neben dem Mundwinkel pla-
zieren. So werden Poppgeräusche minimiert.
L
L
L
L
1. Schutzdeckel vorsichtig
abnehmen (z.B. mit kleinem
Schraubendreher).
2. Schrauben lösen
und Mikrofonhalterung
abnehmen.
Nur V.11-Version des DT 290 /
DT 294:
Trimmer zur Einstellung
des eingebauten
Mikrofonvorverstärkers.
3. Mikrofonhalterung um 900
drehen. Schrauben festziehen
und Schutzdeckel aufsetzen.

deutsch
7
Pflege
Aus hygenischen Gründen sollten Sie den Kopfhörer
von Zeit zu Zeit mit einem weichen, feuchten Tuch reinigen.
Verwenden Sie nur milde Reinigungsmittel (Geschirrspül-
mittel), auf keinen Fall lösemittelhaltige Reiniger. Achten Sie
darauf, dass kein Wasser in den Wandler läuft.
Bei den Hör-Sprechgarnituren DT 280 / DT 290 / DT 290 V.11 /
DT 291 PV / DT 294 PV / DT 294 V.11 können Sie den Poppschutz
im warmen Wasser spülen. Achten Sie beim Einsetzen bzw.
Aufsetzen auf das Mikrofon darauf, dass der Poppschutz voll-
ständig trocken ist.
Da die Ohrpolster einem natürlichen Verschleiss unterliegen,
sollten Sie sie gelegentlich austauschen:
1. Ohrpolster am Plastikring anfassen und vom
Gehäuseteil ziehen.
2. Neues Ohrpolster so aufsetzen, dass die Rastnasen in
die vorgesehenen Löcher einrasten können.
3. Neues Ohrpolster fest an das Gehäuseteil drücken, bis es
hörbar einrastet.
Die modulare Bauweise der Kopfhörer ist besonders service-
freundlich, denn alle Teile können leicht ausgewechselt wer-
den.
Bitte beachten Sie
Wenn Sie den Studiohörer DT 250 / DT 252 oder die Hör-
Sprechgarnitur DT 280 / DT 290 / DT 290 V.11 / DT 291 PV /
DT 294 PV / DT 294 V.11 an Ihren Verstärker anschließen, ach-
ten Sie darauf, dass die Lautstärke (Volume) zunächst auf Mini-
mum gedreht ist. Regeln Sie die Lautstärke erst nach Aufsetzen
des Kopfhörers.
Im allgemeinen wird mit Kopfhörern lauter abgehört als mit
Lautsprechern. Hohe Lautstärken können, sofern sie über län-
gere Zeit auf das Ohr einwirken, zu dauerhaften Hörschäden
führen. Schonen Sie Ihr gesundes Ohr - auch bei niedriger Laut-
stärke haben beyerdynamic-Kopfhörer Ihren vollen Klang.

8
Ausführungen
DT 250 Studio-Kopfhörer, 80 Ω, schwarz, mit
Wendelkabel WK 250.30/07, steckbar
(Stereoklinke 3,5 mm /
Adapter 6,35 mm), . . . . . . . . . . Best.-Nr. 442.844
DT 250 Studio-Kopfhörer, 250 Ω, schwarz, mit
Wendelkabel WK 250.30/07, steckbar
(Stereoklinke 3,5 mm /
Adapter 6,35 mm) . . . . . . . . . . Best.-Nr. 443.530
DT 252 Studio-Kopfhörer (Ein-Ohr-Version),
80 Ω, schwarz, mit Wendelkabel
WK 250.30/07, steckbar (Stereoklinke
3,5 mm / Adapter 6,35 mm) . . . Best.-Nr. 445.177
DT 280 Einohr/Hör-Sprech-Komb., 200/80 Ω
mit Kabel K 190.00 (freie Enden),
Länge 1,5 m . . . . . . . . . . . . . . . Best.-Nr. 442.852
DT 280 Einohr/Hör-Sprech-Komb., 200/250 Ω
mit Kabel K 190.00 (freie Enden),
Länge 1,5 m . . . . . . . . . . . . . . . Best.-Nr. 443.565
DT 280.28 Einohr/Hör-Sprech-Komb., 200/250 Ω
mit Kabel K 190.28 (4-pol. XLR-Buchse),
Länge 1,5 m . . . . . . . . . . . . . . . Best.-Nr. 445.282
DT 290 Hör-Sprech-Komb., 200/80 Ω
mit Kabel K 190.00 (freie Enden),
Länge 1,5 m . . . . . . . . . . . . . . . Best.-Nr. 442.917
DT 290 Hör-Sprech-Komb., 200/250 Ω
mit Kabel K 190.00 (freie Enden),
Länge 1,5 m . . . . . . . . . . . . . . . Best.-Nr. 443.646
DT 290 V.11 Hör-Sprech-Komb., 200/80 Ω
mit eingebautem Vorverstärker,
mit Kabel K 190.00 (freie Enden),
Länge 1,5 m . . . . . . . . . . . . . . . Best.-Nr. 442.925
DT 291 PV Hör-Sprech-Komb., 80 Ω, Kond.-Mikrofon
(Kugel), mit eingeb. Vorverstärker für
Phantomspeisung, mit Kabel K 190.40
(3-pol. XLR-Stecker und 6,35 mm
Stereo-Klinke). . . . . . . . . . . . . . Best.-Nr. 455.857
DT 291 PV Hör-Sprech-Komb., 250 Ω, Kond.-Mikrofon
(Kugel), mit eingeb. Vorverstärker für
Phantomspeisung, mit Kabel K 190.40
(3-pol. XLR-Stecker und 6,35 mm
Stereo-Klinke). . . . . . . . . . . . . . Best.-Nr. 455.849

9
DT 294 PV Hör-Sprech-Komb., 80 Ω, Kond.-Mikrofon
(Niere), mit eingeb. Vorverstärker für
Phantomspeisung, mit Kabel K 190.40
(3-pol. XLR-Stecker und 6,35 mm
Stereo-Klinke). . . . . . . . . . . . . . Best.-Nr. 455.873
DT 294 PV Hör-Sprech-Komb., 250 Ω, Kond.-Mikrofon
(Niere), mit eingeb. Vorverstärker für
Phantomspeisung, mit Kabel K 190.40
(3-pol. XLR-Stecker und 6,35 mm
Stereo-Klinke). . . . . . . . . . . . . . Best.-Nr. 455.865
DT 294 V.11 Hör-Sprech-Komb., 80 Ω, Kond.-Mikrofon
(Niere), mit eingeb. Vorverstärker für
Tonaderspeisung, mit Kabel K 190.00,
freie Enden . . . . . . . . . . . . . . . Best.-Nr. 455.881
Ersatzteile
Kopfpolster . . . . . . . . . . . . . . . . . . . . . . . . . Best.-Nr. 377.163
Ohrmuschelsatz
Velour, für DT 25*/28*/29* . . . . Best.-Nr. 442.704
Ohrmuschelsatz
Softskin, für DT 25*/28*/29* . . Best.-Nr. 443.549
Optionales Zubehör
WK 250.30/07
Wendel-Anschlusskabel für DT 25*
mit 3,5/6,35 mm Stereo-
Klinkenstecker . . . . . . . . . . . . . Best.-Nr. 442.070
K 190.00 - 1,5 M
Anschlusskabel für DT 28*/DT29*,
1,5 m, mit freien Enden . . . . . . Best.-Nr. 431.575
K 190.00 - 3,0 M
Anschlusskabel für DT 28*/DT29*,
3 m, mit freien Enden . . . . . . . Best.-Nr. 441.937
K 190.28 - 1,5 M
Anschlusskabel für DT 28*/DT29*,
1,5 m, mit 4-pol. XLR-Buchse . . Best.-Nr. 445.304
K 190.40 - 1,5 M
Anschlusskabel für DT 28*/DT29*, 1,5 m,
mit 3-pol. XLR-Stecker und
6,35 mm-Stereo-Klinke . . . . . . . Best.-Nr. 445.894
deutsch

10
K 190.40 - 3,0 M
Anschlusskabel für DT 28*/DT29*, 3 m,
mit 3-pol. XLR-Stecker und
6,35 mm-Stereo-Klinke . . . . . . . Best.-Nr. 446.750
K 190.41 - 1,5 M
Anschlusskabel für DT 28*/DT29*, 1,5 m,
mit 5-pol. XLR-Stecker . . . . . . . Best.-Nr. 445.312
WK 190.00
Wendel-Anschlusskabel für DT 28*/DT29*,
3 m, mit freien Enden . . . . . . . Best.-Nr. 448.176

deutsch
11
Technische Daten
DT 250 / DT 252 / DT 280 / DT 290 / DT 290 V.11 /
DT 291 PV / DT 294 PV / DT 294 V. 11
Hörer
Übertragungsbereich . . . . 10 - 30.000 Hz
(bei Hör-Sprechgarnituren auf beste
Verständlichkeit optimiert)
Nennimpedanz. . . . . . . . . 80 Ω/ 250 Ω
Kennschalldruckpegel
bei 1 kHz . . . . . . . . . . . . . 100 dB SPL bei 1 mW 0,28 V an
80 Ω
100 dB SPL bei 1 mW 0,5 V an
250 Ω
Nennbelastbarkeit . . . . . . 100 mW 120 dB 2,8 V an 80 Ω
100 mW 120 dB 5 V an 250 Ω
Isolierung von
Außengeräuschen . . . . . . ca. 16 dBA
Andruckkraft . . . . . . . . . . 4,5 N
Gewicht (ohne Kabel)
DT 250 / DT 290 / DT 294 . 240 g
DT 252 / DT 280 . . . . . . . . 170 g

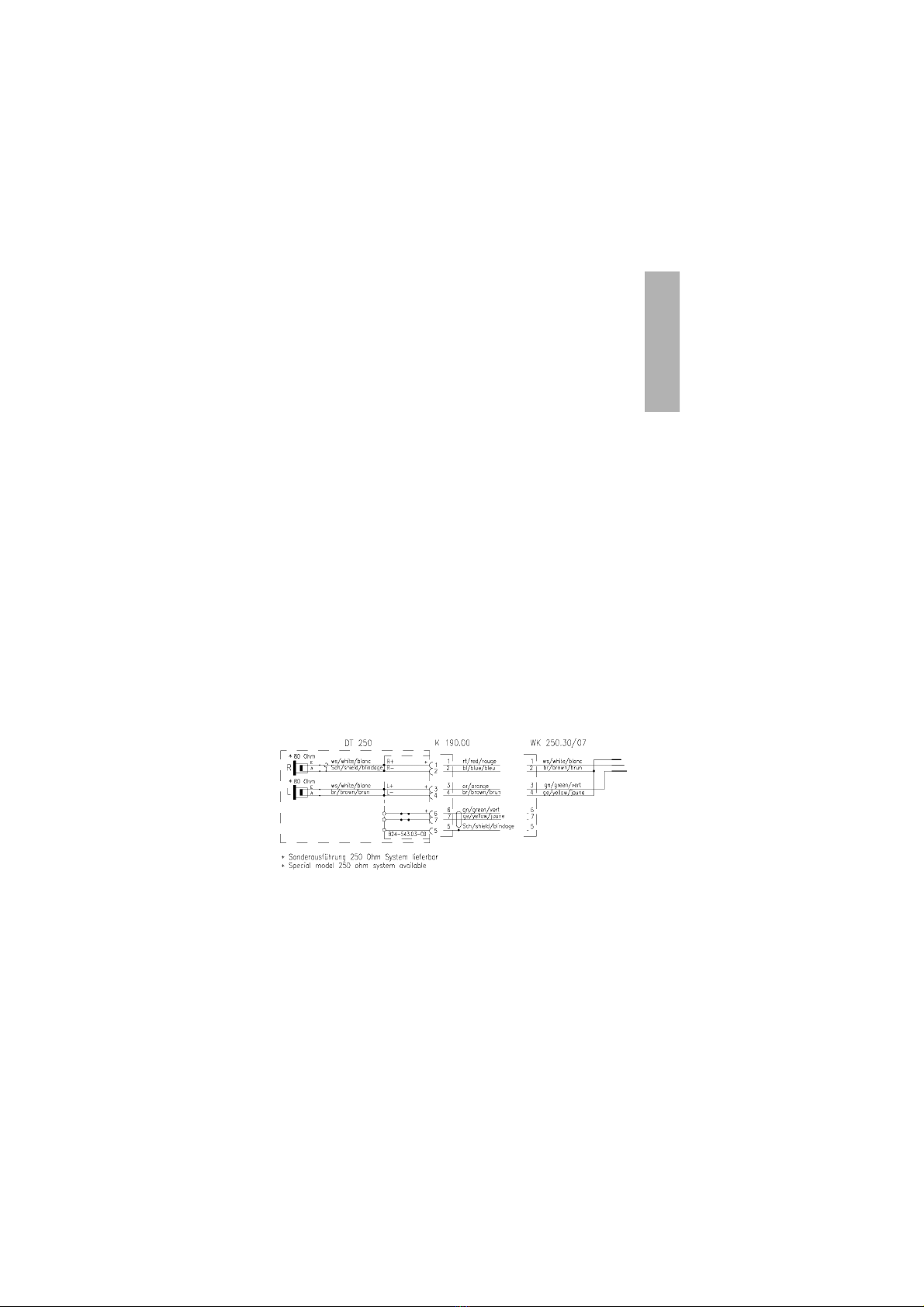

Schaltbild DT 250
=
^
=
^= ^
=
^
=
^
=
^

12

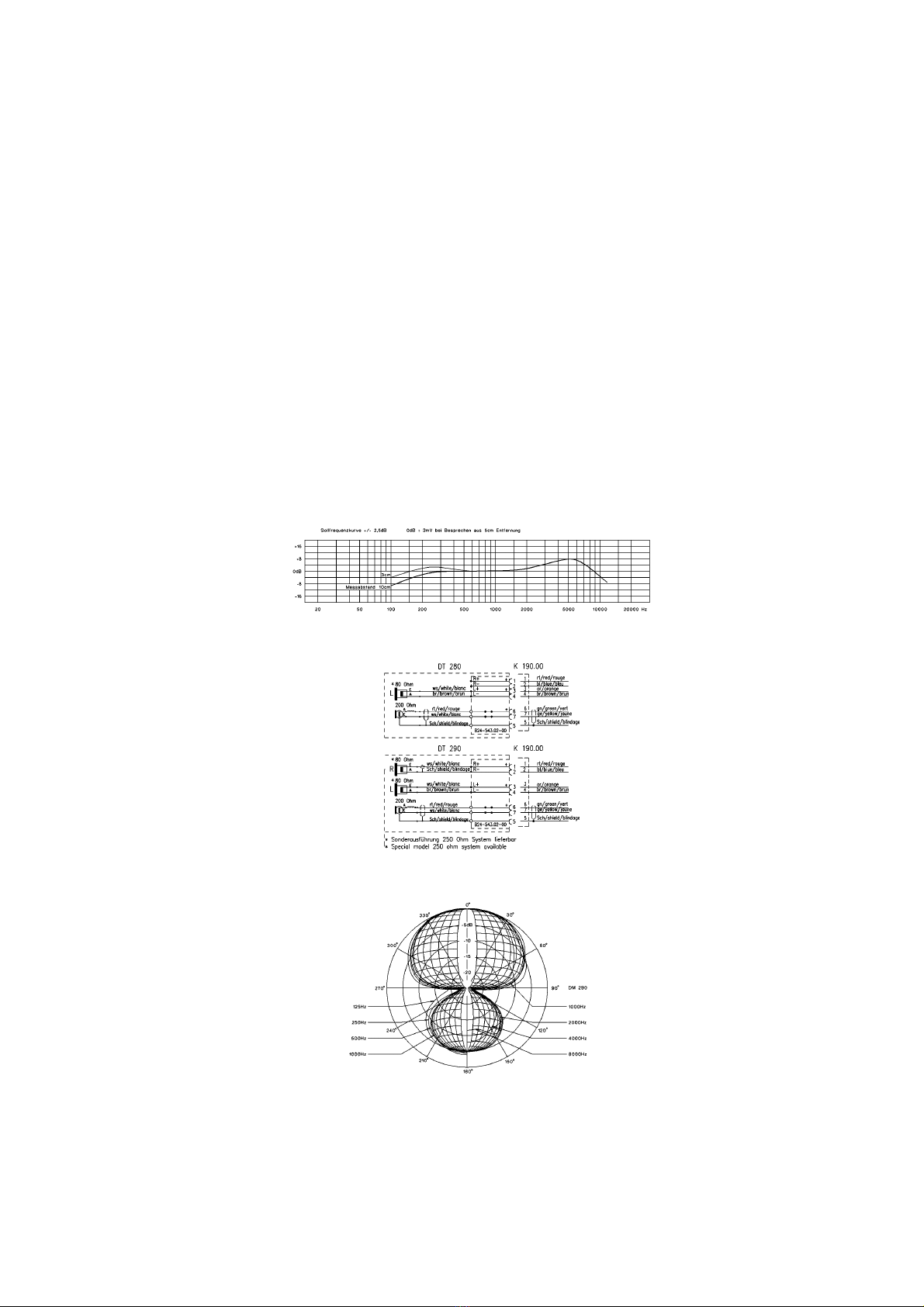

DT 280 / DT 290
Mikrofon
Wandlerprinzip . . . . . . . . . . . dynamisch
Übertragungsbereich . . . . . . . 40 - 12.000 Hz
Richtcharakteristik . . . . . . . . . Hyperniere
Störschallauslöschung . . . . . . 30 dB
Ausgangsspannung bei
Besprechung aus
5 cm Entfernung . . . . . . . . . . ca. 3 mV
Nennimpedanz. . . . . . . . . . . . ca. 200 Ω
Gewicht . . . . . . . . . . . . . . . . . ca. 45 g
Frequenzkurve
Schaltbild
Richtdiagramm

13
DT 290 V.11
Mikrofon
Wandlerprinzip . . . . . . . . . . . dynamisch
Übertragungsbereich . . . . . . . 40 - 12.000 Hz
Richtcharakteristik . . . . . . . . . Hyperniere
Ausgangsspannung bei
Besprechung aus 5 cm
Entfernung, Is = 16 mA,
Us = 10 V, Rv = 330 Ω. . . . . . . ca. 1,5 V
Besprechung aus 5 cm
Entfernung, Is = 16 mA,
Us = 10 V, Rv = 330 Ω,
RLS = 200 Ω. . . . . . . . . . . . . . . ca. 750 mV
Nennimpedanz. . . . . . . . . . . . ca. 200 Ω
Stromaufnahme min. . . . . . . . 8 mA
Stromaufnahme max.. . . . . . . 56 mA
Gewicht . . . . . . . . . . . . . . . . . ca. 45 g
Frequenzkurve
Schaltbild
Richtdiagramm
deutsch

14
DT 291 PV
Mikrofon
Wandlerprinzip . . . . . . . . . . . Kondensator (Back-Elektret)
Übertragungsbereich . . . . . . . 20 - 18.000 Hz
Richtcharakteristik . . . . . . . . . Kugel
Ausgangsspannung bei
Besprechung aus
5 cm Entfernung . . . . . . . . . . ca. 13 mV
Nennimpedanz. . . . . . . . . . . . 200 Ω
Nennabschlussimpedanz . . . . ≥1000 Ω
Max. Schalldruckpegel . . . . . . 127 dB
Stromaufnahme . . . . . . . . . . . ca. 3,5 mA
Phantomspeisung. . . . . . . . . . 12 - 48 V
Gewicht . . . . . . . . . . . . . . . . . ca. 20 g
Frequenzkurve
Schaltbild
Richtdiagramm
Sollfrequenzkurve ± 2,5 dB 0 dB = 6 mV/Pa

deutsch
15

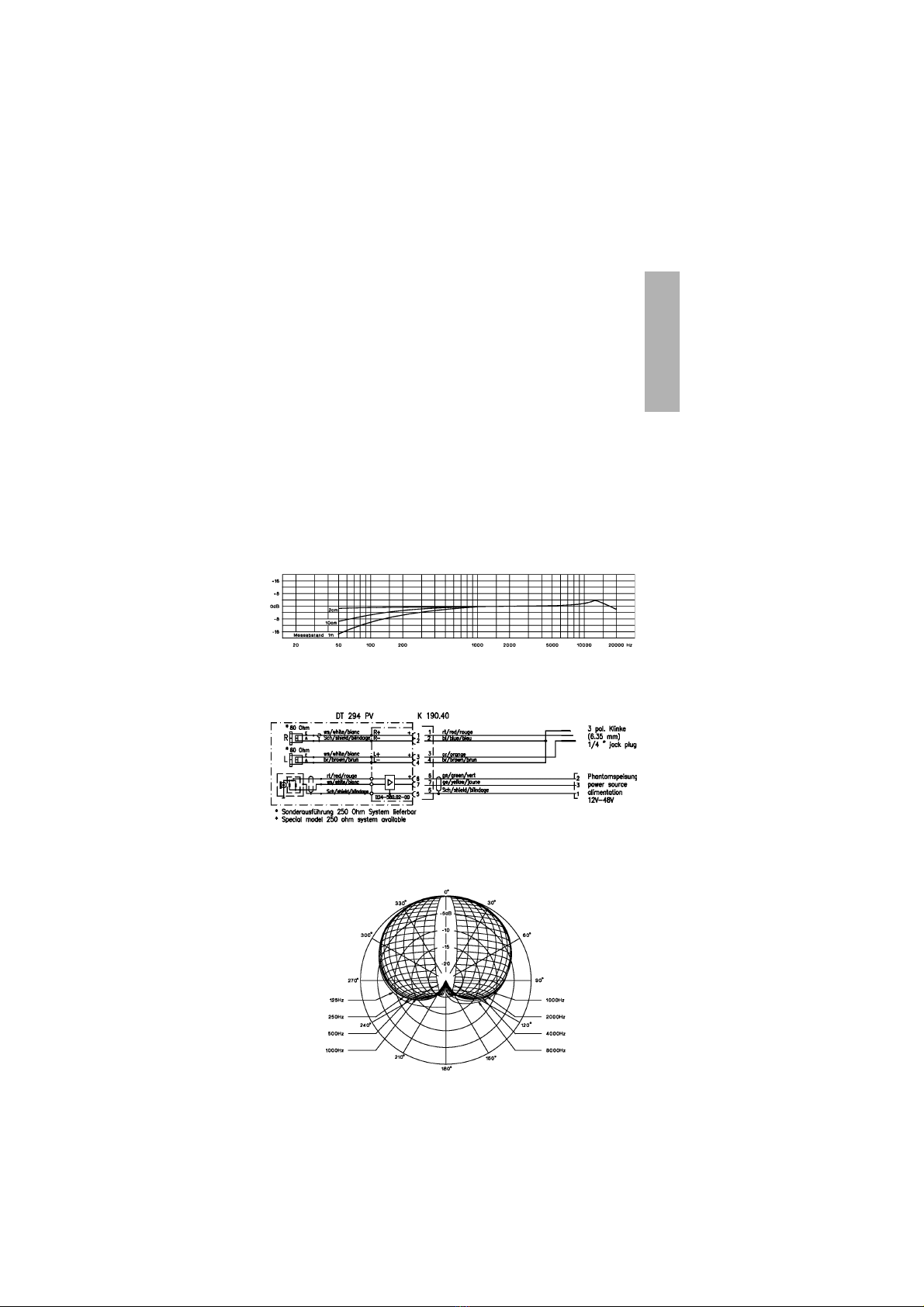

DT 294 PV
Mikrofon
Wandlerprinzip . . . . . . . . . . . Kondensator (Back-Elektret)
Übertragungsbereich . . . . . . . 30 - 18.000 Hz
Richtcharakteristik . . . . . . . . . Niere
Ausgangsspannung bei
Besprechung aus
5 cm Entfernung . . . . . . . . . . ca. 20 mV
Nennimpedanz. . . . . . . . . . . . 200 Ω
Nennabschlussimpedanz . . . . ≥1000 Ω
Max. Schalldruckpegel . . . . . . 125 dB
Stromaufnahme . . . . . . . . . . . ca. 3,5 mA
Phantomspeisung. . . . . . . . . . 12 - 48 V
Gewicht . . . . . . . . . . . . . . . . . ca. 20 g
Frequenzkurve
Schaltbild
Richtdiagramm
Sollfrequenzkurve ± 2,5 dB 0 dB = 6 mV/Pa

16

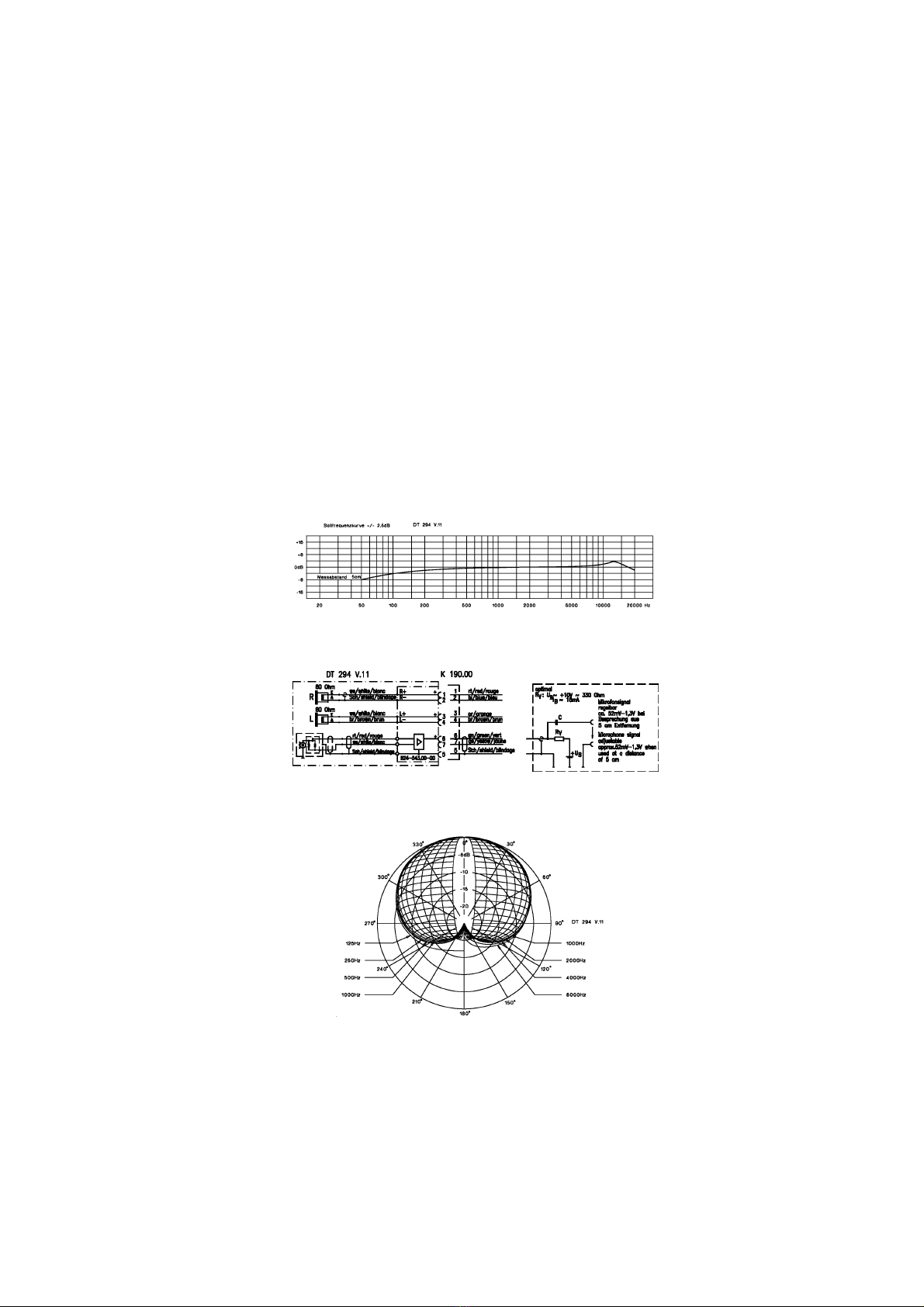

DT 294 V.11
Mikrofon
Wandlerprinzip . . . . . . . . . . . Kondensator (Back-Elektret)
Übertragungsbereich . . . . . . . 30 - 18.000 Hz
Richtcharakteristik . . . . . . . . . Niere
Ausgangsspannung bei
Besprechung aus
5 cm Entfernung . . . . . . . . . . ca. 52 mV - 1,3 V regelbar
Nennimpedanz. . . . . . . . . . . . 400 Ω
Stromaufnahme . . . . . . . . . . . 6 - 56 mA
Speisespannung . . . . . . . . . . . 6 - 27 V
Gewicht . . . . . . . . . . . . . . . . . ca. 20 g
Frequenzkurve
Schaltbild
Richtdiagramm

deutsch
17

18
OPERATING INSTRUCTIONS
DT 250 / DT 252 / DT 280 / DT 290 / DT 290 V.11 /
DT 291 PV / DT 294 PV / DT 294 V.11
Thank you for selecting one of the DT 200 series
professional studio headphones or headsets. They have been
made in Germany from high-grade materials and assembled
under stringent quality and performance tests to provide you
with a professional communications tool. Please take some
time to read through this instruction booklet to give you an idea
of the design criterion and some information on connection, use
and maintenance.
Design Features
DT 250 / DT 252
The DT 250 / DT 252 is a closed dynamic headphone
offering excellent ambient noise isolation making it suitable for
all kinds of applications in broadcasting and recording studios.
The headband and earphone cushioning systems have been
carefully designed for maximum comfort and unobtrusive style.
The powerful neodymium magnet system provides high-fidelity
reproduction and a balanced sound. The standard impedance is
80 Ω. Furthermore, versions with 250 Ωsystems are available.
The connecting cables to the ear monitors run safely in the
headband and the main connecting cable is terminated on one
side with a multi-pin connector.
DT 280 / DT 290 / DT 290 V.11
Same as DT 250, but featuring the dynamic hypercardioid
DM 290 microphone. The DT 280/DT 290/DT 290 V.11 headset is
used in intercom and talkback systems as well as other
applications where a dynamic microphone is required.
DT 291 PV / DT 294 PV / DT 294 V.11
Same as DT 250, but featuring an omnidirectional
electret condenser microphone (DT 291 PV) or a cardioid
condenser microphone (DT 294 PV + DT 294 V.11). The DT 291 PV/
DT 294 PV is equipped with an integrated preamp for phantom
powering.
The DT 294 V.11 has an integrated microphone preamp for
AB-powering.

english
19
Connection
The DT 250 / DT 252 headphones or the DT 280 / DT 290 /
DT 290 V. 11 / DT 291 PV / DT 294 PV / DT 294 V.11 headsets are
delivered with a single-sided, plug-in type connecting cable. In
addition to this, special cables can be ordered. Direct solder
connections can be made to all cables with free ends (for cable
connection refer to ”Block Diagram”). Upon request the
required plugs can be connected at the factory.
It is important that the external equipment the DT 250 / DT 252
studio headphones or the DT 280 / DT 290 / DT 290 V.11 / DT 291 PV
/ DT 294 PV / DT 294 V.11 headsets will be connected to are of
good quality and of the correct impedance and power ratings
to get the best performance from them. Please refer to the
”Technical Specifications” for detailed information.
The microphone of the DT 280 / DT 290 / DT 290 V.11 headset is
designed for balanced connection. But it can be also connected
to unbalanced microphone inputs.
The DT 291 PV or DT 294 PV headsets are suitable for the
connection to balanced microphone inputs with phantom
power. At a distance of 5 cm the microphone level is 13 mV or
250 mV.
Use the DT 290 V.11 / DT 294 V.11 headset with integrated pre-
amp for connecting to TV cameras with a microphone input for
AB-powering. At a distance of 5 cm the microphone level can
be adjusted between 52 mV and 1.3 V at normal speech
volumes. The supply voltage for the pre-amplifier can vary
between 6 - 27 V. The power consumption is at:
DT 290 V.11 DT 294 V.11
6V R
vor 330 Ω8 mA 6 mA
12 V Rvor 330 Ω23 mA 20 mA
20 V Rvor 330 Ω43 mA 40 mA
27 V Rvor 330 Ω61 mA 57 mA

20
Operation
The headphones are fully adjustable and should be
positioned for the best fit over the ears. This will give maximum
long-term comfort and will minimise sound leakage or spill.
Convention states that with the DT 280 / DT 290 / DT 290 V.11 /
DT 291 PV / DT 294 PV / DT 294 V.11 the boom microphone is
placed over the left ear. The microphone can be used from the
right ear, but if true L and R headphone status needs to be
maintained, it will be necessary to make a custom lead with the
headphone connections reversed (swap brown/orange on the
left side and red/blue on the right side). For connections refer
to ”Block Diagram”.
1. Lift cap with
small screwdriver.
2. Loosen screws and
remove microphone holder.
V.11-Version of DT 290 /
DT 294:
Adjustment of the built-in
microphone pre-amplifier.
3. Turn the
microphone holder 90°.
Tighten screws and put
cap on again.
L
L
L
L
