BH FITNESS G889 Operator's manual

G889
Instrucciones de montaje y utilización
Instructions for assembly and use
Instructions de montage et utilisation
Montage- und Gebrauchsanleitung
Instruções de montagem e utilização
Istruzioni di montaggio e uso
Montage-en gebruiksinstrukties

G889
2
Fig.1 Fig.2
Fig.3 Fig.4

G889
3
Fig.5
Fig.6

G889
4
Fig.7 Fig.8
Fig.9

G889
5
Fig.10
Fig.11

G889
6
Español
INSTRUCCIONES DE SEGURIDAD.-
Antes de comenzar cualquier programa de ejercicio,
consulte a su médico. Se recomienda la realización de
un examen físico completo.
Trabaje en el nivel de ejercicio recomendado, no
llegue al agotamiento. Si siente dolor o molestias de
cualquier tipo, pare el ejercicio inmediatamente y
acuda a su médico.
Utilice el aparato sobre una superficie sólida y
nivelada, con algún tipo de protección para el suelo o
alfombra. Por razones de seguridad, el equipo deberá
disponer a su alrededor de un espacio libre no inferior
a 1 m.
No permita a los niños jugar con este aparato o a su
alrededor. Mantenga las manos alejadas de las partes
en movimiento.
Compruebe la elíptica antes de comenzar el ejercicio,
para asegurarse de que se han montado todas las
piezas y que las tuercas, tornillos, pedales y brazos se
han apretado correctamente antes del uso.
Utilice prendas y calzado apropiados para el ejercicio
físico. No utilice prendas sueltas. No utilice calzado
con suela de cuero o tacones altos.
Este aparato ha sido probado y cumple con la norma
EN957 bajo la clase S.B. El frenado es independiente
de la velocidad.
IMPORTANTE.-
Lea las instrucciones detenidamente antes de proceder
con el montaje.
Retire todas las partes del cartón de embalaje e
identifíquelas con respecto al listado, para asegurarse de
que no falta ninguna.
No elimine el cartón hasta haber montado la elíptica
completamente.
Utilice el aparato siempre de acuerdo con las
instrucciones. Si encuentra algún componente
defectuoso durante el montaje o comprobación del
aparato, o si oye algún ruido extraño durante la
utilización, pare.
No utilice este aparato hasta que se haya solucionado el
problema.
INSTRUCCIONES PARA EL EJERCICIO.-
El uso de la bicicleta elíptica le reportará diferentes
beneficios, mejorará su condición física, tono muscular
y, junto con una dieta baja en calorías, le ayudará a
perder peso.
1. La fase de calentamiento.
Esta fase acelera la circulación sanguínea en el
cuerpo y pone a tono los músculos para el ejercicio.
También reduce el riesgo de calambres y lesiones
musculares. Es aconsejable realizar algunos ejercicios
de estiramiento, según se muestra más adelante.
Realice cada estiramiento aproximadamente durante
30 segundos, no fuerce los músculos. Si siente dolor,
PARE.
2. La fase de ejercicio.
En esta fase se realiza el esfuerzo más importante.
Tras el ejercicio regular, los músculos de las piernas
aumentarán su flexibilidad. Es muy importante
mantener un ritmo constante. El ritmo de ejercicio será
lo bastante alto para aumentar las pulsaciones hasta la
zona objetivo que se muestra en el gráfico siguiente.
Esta fase debería durar un mínimo de 12 minutos
aunque se recomienda a la mayoría de la gente
comenzar con períodos de 10-15 minutos.
3. La fase de relajación.
Esta fase permite la relajación del sistema cardio-
vascular y muscular. Se trata de una repetición de los
ejercicios de calentamiento, por ejemplo, reduciendo el
ritmo, y continuando aproximadamente 5 minutos.
Repita los ejercicios de estiramiento, y recuerde no
forzar los músculos. Según transcurran los días,
necesitará entrenamiento más prolongados y de mayor
intensidad. Es recomendable ejercitarse un mínimo de
tres días por semana, en días alternos.
Tonificación muscular.
Para tonificar los músculos durante el ejercicio deberá
seleccionar una resistencia alta. Esto implicará una
mayor tensión sobre la musculatura de las piernas y
quizás deba reducir el tiempo del ejercicio. Si también
desea mejorar su forma física general, deberá cambiar
su programa de entrenamiento. Realice los ejercicios
de calentamiento y relajación de costumbre, pero
cuando esté llegando al final de la fase de ejercicio,
aumente la resistencia para someter sus piernas a un
mayor esfuerzo. Deberá reducir la velocidad para
mantener el ritmo cardíaco en la zona objetivo.

G889
7
Pérdida de peso.
En este caso, el factor importante es el esfuerzo
realizado. Cuando más intenso y más prolongado sea
el trabajo, mayor será la cantidad de calorías
quemadas. Efectivamente, el trabajo es el mismo que
se realiza para mejorar la condición física, pero el
objetivo es diferente.
INDICACIONES GENERALES.-
Lea atentamente las instrucciones de este manual.
Este le da indicaciones importantes sobre el montaje,
seguridad y uso de la máquina.
1 Esta unidad esta diseñada para uso profesional. El
peso de usuario no debe exceder de 150Kg.
2 Mantenga las manos alejadas de cualquiera de las
partes móviles de la unidad.
3 Los padres y otras personas responsables de los
niños deben de tener en cuenta la naturaleza curiosa
de estos y que puede llevarles a situaciones y
conductas que pueden resultar peligrosas. Esta unidad
no ha de utilizarse en ningún caso como juguete.
4 Es responsabilidad del propietario asegurarse que
todos los usuarios de la máquina estén adecuados e
informados sobre todas las precauciones necesarias.
5 Su unidad sólo puede ser usada por una persona al
mismo tiempo.
6 Utilice prendas de vestir y calzado adecuado. Átese
los cordones correctamente.

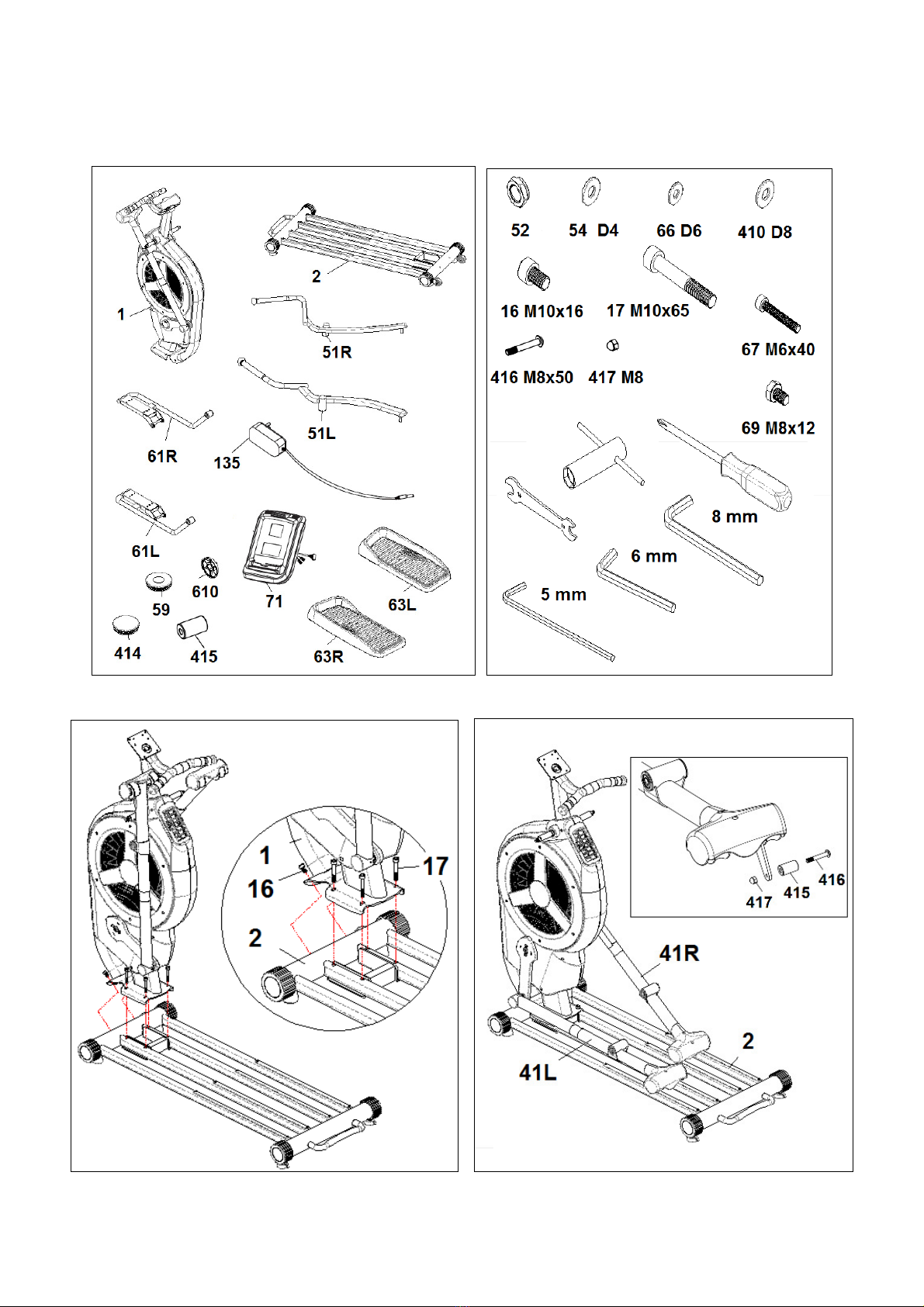

1. - INSTRUCCIONES DE MONTAJE.-
Saque los componentes de montaje y retire las
protecciones, compruebe que tiene todas las piezas
del montaje Fig.1:
ATENCIÓN: Se recomienda la ayuda de una
segunda persona, para la realización del montaje
de esta máquina.
Fig.1 Lista de piezas:
(1) Cuerpo principal.
(2) Base rail
(51L) Bastón izdo.
(51R) Bastón dcho.
(59) Casquillo
(63L) Pedal izquierdo.
(63R) Pedal derecho.
(61L) Tubo pedal izquierdo.
(61R) Tubo pedal derecho
(71) Monitor.
(135) Adaptador
(414) Tapón eje bastones
(415) Casquillo.
(610) Tapón
Fig.2 Lista de tornillería:
(52) Tuerca UNF
(54) Arandela D4
(66) Arandela D6
(410) Arandela D8
(16) Tornillo M10x16
(17) Tornillo M10x65
(67) Tornillo M6x40
(69) Tornillo M8x12
(416) Tornillo M8x50
(417) Tuerca M8
Llaves de montaje
2. MONTAJE DEL CUERPO PRINCIPAL .-
ATENCIÓN: Para la realización de este montaje se
precisa la ayuda de una segunda persona.
Acerque el cuerpo principal (1) a la base rail (2),
posicionando según la figura, Fig.3, Introduzca los
tornillos (16) y (17) y apriete ligeramente.
Alinee la estructura y apriete fuertemente.
Suelte los brazos (41R) y (41L) y apóyelos sobre la
base rail (2). Coloque los casquillos (415) y aprietelos
con los tornillos (416) y las tuercas (417). Fig.4

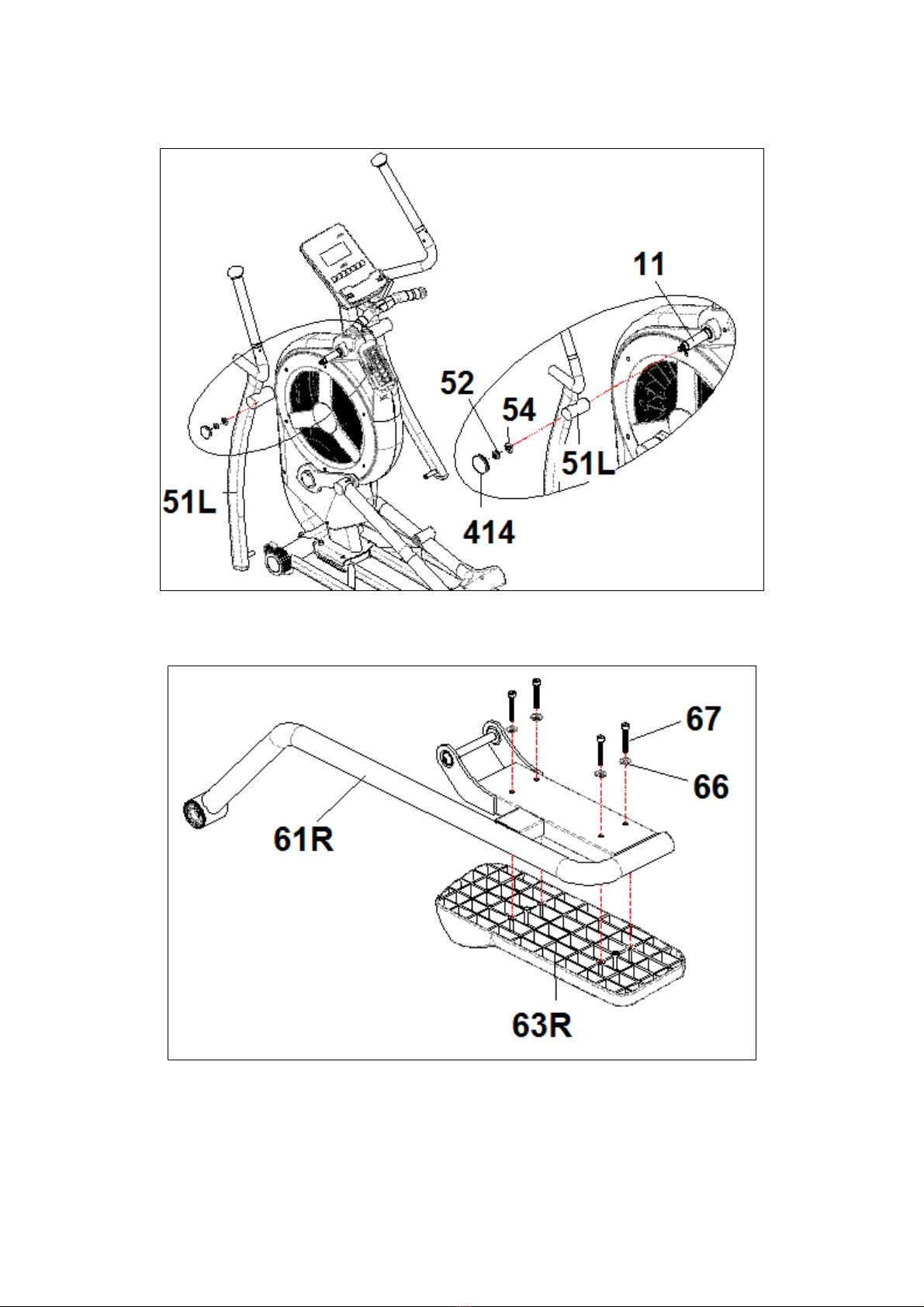

3. MONTAJE DE LOS BRAZOS.
Introduzca el brazo izquierdo (51L) (marcado con la
letra L) en el eje giro brazos Fig.5, coloque en los
extremos del eje las tuercas (52) y las arandelas
planas (54) y apriete fuertemente.
Coja el brazo derecho (51R), (marcado con la letra R)
y realice el mismo montaje que ha realizado para el
montaje del brazo izquierdo.
Coloque los tapones (414).
4. MONTAJE DE LOS REPOSAPIÉS.-
Coloque el reposapiés izquierdo (63L) marcado con la
letra (L), sobre el tubo pedal izquierdo (61L) y apriételo
con los tornillos (67) y las arandelas (66). Realice la
misma operación para el reposapiés derecho. Fig.6.
5. MONTAJE DE LOS TUBOS PEDALES.-
Coloque el casquillo (59) y a continuación el tubo
pedal izquierdo (61L) en el eje del brazo izquierdo
(51L). Aprietelo fuertemente con los tornillos (69) y con
las arandelas (69). Coloque el tapón (610) Fig.7.
Coloque el tubo pedal (61L) sobre el tubo (41L)
alineando los dos agujeros, Fig. 8. Introduzca el tornillo
(64) con la tuerca (65) y apriete fuertemente.
Realice el mismo montaje para tubo pedal derecho
(61R).
6.- MONTAJE MONITOR.-
Coja el monitor (71) y acérquelo al cuerpo principal (1),
conexione los terminales (9PIN; 2PIN), que sale de la
parte inferior del monitor, con los terminales (133) y
(13), que sale por la parte superior del cuerpo principal
(1) Fig.9.
Atornille el monitor (71) con los tornillos (72) Fig.9,
teniendo cuidado de no pillar los cables.

G889
8
IMPORTANTE: Es aconsejable el reapretar los
tornillos que se acaban de montar al mes de uso
de la máquina.
NIVELACIÓN.-
Una vez colocada la unidad en su lugar definitivo, para
la realización del ejercicio, compruebe que el
asentamiento en el suelo y su nivelación sean
correctos. Esto se conseguirá roscando más o menos
los pies regulables (23) (25) como muestra la Fig.10.
MOVIMIENTO Y ALMACENADO.-
La unidad está equipada con ruedas (27) como
muestra la Fig.10 lo que hace más sencillo su
movimiento.
Las ruedas que se encuentran en la parte delantera de
su unidad, le facilitarán la maniobra de colocar su
unidad en el emplazamiento escogido, levantando,
ligeramente por la parte trasera.
Guarde su máquina en un lugar seco con las menores
variaciones de temperatura posible.
CONEXIÓN A LA RED.-
Conecte el cable de corriente a la red de 230 V,
Fig.11.
Para cualquier consulta, no dude en ponerse en
contacto con el (S.A.T).Servicio de Asistencia Técnica,
llamando al teléfono de atención al cliente (ver página
final del presente manual).
BH SE RESERVA EL DERECHO A MODIFICAR LAS
ESPECIFICACIONES DE SUS PRODUCTOS SIN
PREVIO AVISO.

G889
9
English
SAFETY INSTRUCTIONS.-
Consult your doctor before starting any exercise
program. It is advisable to undergo a complete physical
examination. Work at the recommended exercise level,
do not overexert yourself. If you feel any pain or
discomfort, stop exercising immediately and consult
your doctor. Use the appliance on a solid, flat surface,
with some type of protection for the floor or carpet. In
the interest of safety, the equipment must have at least
1 metre of free space around it. Do not allow children
to play with the equipment or in the immediate vicinity.
Keep your hands well away from any of the moving
parts. Check the elliptical trainer before starting the
exercise; to make sure that all of the parts are attached
and that the nuts, bolts, pedals and focus bars have
been tightened correctly prior to use. Wear appropriate
clothing and footwear for the exercise. Do not use loose
clothing. Do not wear leather soled shoes or footwear
with high heels.
This appliance has been tested and it complies with
standard EN957 under class S.B. Braking is
independent of speed.
IMPORTANT.-
Read the instructions carefully before proceeding to
assemble the equipment.
Remove all the parts from the cardboard packaging
and check them against the parts list to ensure that
there is nothing missing.
Do not throw the cardboard away until the elliptical
trainer is fully assembled.
Always use the appliance in accordance with the
instructions. If you discover any defective component
while assembling or checking the equipment, or if you
hear any st range noise during exercise then stop. Do
not use the appliance until the problem has been
resolved.
EXERCISE INSTRUCTIONS.-
Use of the ELLIPTICAL TRAINER offers various
benefits; it will improve fitness, muscle tone and when
used in conjunction with a calorie controlled diet it will
help you to lose weight.
1. Warm-up phase.
This phase speeds up the body’s blood circulation and
gets the muscles ready for exercise. It also reduces the
risk of cramp and sprains. It is advisable to do some
stretching exercises, as shown below. Each stretch
should last approximately 30 seconds, do not overexert
the muscles. If you feel pain, STOP.
2. Exercise phase.
This phase requires the greatest physical exertion.
After regular exercise the leg muscles will become
more fl exible. It is important to keep the rhythm
constant. The rhythm of the exercise should be fast
enough to bring the heart rate into the target area, as
shown on the following graph:
This phase should last at least 12 minutes, although it
is advisable for most people to start off with sessions of
10-15 minutes.
3. Cool-down phase.
This phase allows the cardiovascular and muscle
system to relax. It consists of repeating the warm-up
exercises, i.e. reducing the rhythm and continuing for
approximately 5 minutes. Repeat the stretching
exercises but remember not to overexert the muscles.
Eventually your training sessions will have to become
longer and more intensive. It is advisable to exercise at
least three days per week, on alternate days.
Muscle toning.-
You should select a high exertion level in order to tone
muscles during exercise. This entails greater stress on
the leg muscles, so it may be wise to reduce exercise
times. If you also wish to improve your overall fitness
then you should change your training program. Do the
warm-up and cool-down exercises as normal but when
you are reaching the end of the exercise phase,
increase the exertion level in order to make your legs
work harder. You should reduce speed in order to keep
your heart rate within the target area.
Weight loss.
In this case the important factor is the effort made. The
more intense and the longer the session, the greater
the number of calories burned. Even though you are
dong the same work as you do to improve fitness, the
objective has changed.

G889
10
GENERAL INSTRUCTIONS.-
Carefully read through the instructions contained in this
manual. It provides you with important informa- tion
about assembly, safety and use of the machine.
1 This unit has been designed for professional use. The
weight of the user must not exceed 150kg.
2 Keep your hands well away from any of the moving
parts.
3 Parents and/or those responsible for children should
always take their curious nature into account and how
this can often lead to hazardous situations and be-
haviour resulting in accidents. This unit does not have
to be used in any case like toy.
4 The owner is responsible for ensuring that anyone
who uses the machine is duly informed about the
necessary precautions.
5 Your unit can only be used by one person at a time.
6 Use suitable clothing and footwear. tie up your
shoelace correctly
1.- ASSEMBLY INSTRUCTIONS.-
Take out all of the assembly pieces and remove the
packing. Check that all of the assembly pieces are
present, Fig.1.
ATTENTION: The assistance of a second person is
recommended when assembling this machine.
Fig.1 Parts list:
(1) Main body.
(2) Rail
(51L) Left swing post.
(51R) Right swing post.
(59) Bushing.
(61L) left pedal tube.
(61R) right pedal tube.
(63L) Left pedal.
(63R) Right pedal.
(71) Console.
(135) Adaptor.
(414) End cap.
(415) Bushing.
(610) End cap.
Fig.2 Fasteneers List:
(52) Nut UNF
(54) Washer D4
(66) Washer D6
(410) Washer D8
(16) Screw M10x16
(17) Screw M10x65
(67) Screw M6x40
(69) Screw M8x12
(416) Screw M8x50
(417) Nut M8
Wrenches.
2. FITTING THE MAIN BODY.-
ATTENTION: The assistance of a second person is
required for this stage of the assembly.
Assembly the main body (1) onto rail base (2),
positioning according to the figure, Fig.3, insert screws
(16) and (17) and tighten slightly.
Align the structure and securely tighten.
Release the arms (41R) and (41L) and fit them over
the rail (2). Place caps (415) and tighten the screws
(416) and nuts (417). Fig.4.
3. FITTING THE UPPER FOCUS BARS.-
Take the left arm (51L) (marked with the letter L) and
insert it onto the focus bar spindle, Fig.5. Fit the nuts
(52) and washers (54) and tighten securely.
Take the right focus bar (8), (marked with the letter “R”)
and go through the same assembly procedure as with
the left.
Place the end caps (414).
4. FITTING THE FOOT REST .-
Place the left footrest (63L) marked with the letter (L)
on the left pedal tube (61L) and tighten the screws (67)
and washers (66). Perform the same assembly with the
right footrest. Fig.6.
5. FITTING THE FOOT REST FOCUS BARS.-
Place the bushing (59) and then the left pedal tube
(61L) on the shaft of the left arm (51L). Strongly tighten
the screws (69) and washers (69). Place the cap (610)
Fig.7.
Put the pedal tube (61L) on the tube (41L) aligning the
two holes, Fig. 8. Insert the screw (64) with the nut (65)
and tighten securely.
Perform the same assembly with the right side tube
(61R).
6.- FITTING THE MONITOR.-
Take hold of the monitor (71) and bring it up to main
post (11), connect the terminals (9PIN; 2PIN), coming
out of the bottom of the monitor, with terminals (133)
and (13) coming up out of the top of the main post (11),
Fig.9.
Attach the monitor (71) using screws (72), Fig.9,
making sure not to pinch the wires.
IMPORTANT: It is advisable to retighten these
screws after one month of using the machine.
LEVELLING.-
Once the unit has been placed into its final position,
make sure that it sits flat on the floor and that it is level.
This can be achieved by screwing the adjustable feet
(23) (25) up or down, as shown in Fig.10.

G889
11
MOVEMENT & STORAGE.-
The unit is equipped with wheels (27), as shown in
Fig.10, which make it easier to move.
The two wheels at the front of the unit make it easier to
place the unit in to any chosen position by lifting the
rear slightly.
Store your unit in a dry place, preferably not subject to
changes in temperature.
MAINS CONNECTION.-
Plug the adaptor (135) into a 230 V mains supply,
Fig.11.
Do not hesitate to get touch with the Technical
Assistance Service if you have any queries by phoning
customer services (see last page in manual)
BH RESERVES THE RIGHT TO MODIFY THE
SPECIFICATIONS OF ITS PRODUCTS WITHOUT
PRIOR NOTICE.

G889
12
Français
CONSIGNES DE SÉCURITÉ.-
Avant de commencer tout exercice, demandez l’avis de
votre médecin. Il est conseillé de passer un examen
médical complet.
Travaillez le niveau d’exercice recommandé, ne pas
aller jusqu’à l’épuisement. En cas de douleur ou de
malaise, arrêtez immédiatement l’exercice et consultez
votre médecin.
Cet appareil doit être posé sur une surface solide et
bien nivelée avec une protection ou un tapis au sol.
Pour mesure de sécurité, prévoir autour de la machine
un dégagement d’au moins 1 mètre.
Il est interdit aux enfants de jouer avec cet appareil ni
aux abords de celui-ci. Les mains doivent être tenues à
l’écart des parties amovibles de l’appareil.
Avant de commencer l’exercice, vérifi ez si toutes les
pièces ont bien été montées sur la machine et si les
écrous, vis, pédales et bras sont bien fixés.
L’utilisateur de la machine doit porter des vêtements et
des chaussures appropriés pour l’exercice physique.
Ne pas porter de vêtements amples, ni des chaussures
à semelle en cuir ni à talons hauts.
Cet appareil a été testé et répond à la norme EN957
classe S.B. Le freinage est indépendant de la vitesse.
REMARQUES IMPORTANTES.-
Avant de monter la machine, lire attentivement cette
notice.
Sortiez toutes les pièces de l’emballage en carton et
vérifi ez sur la liste qu’il ne manque aucun élément.
Ne pas jeter l’emballage avant d’avoir monté com
plètement la machine.
L’appareil doit toujours être utilisé selon les
instructions. Si au cours du montage ou de la
vérification de l’appareil, vous constatez qu’un élément
est défectueux ou si vous entendez un bruit étrange
durant l’utilisation, ne pas utiliser la machine avant
d’avoir résout le problème.
INSTRUCTIONS POUR L’EXERCICE.-
L’utilisation de la BICYCLETTE ELLIPTIQUE vous
apportera de nombreux avantages, améliorera votre
forme physique, votre tonus musculaire et
conjointement à une alimentation basse en calories,
vous permettra même de perdre du poids.
1. Phase d’échauffement
Cette phase accélère la circulation sanguine et prépare
les muscles pour l’exercice. Elle réduit également les
risques de crampes et de lésions musculaires. Il est
conseillé de faire quelques exercices d’étirement
comme indiqué ci-après. Chaque étirement doit durer
environ 30 secondes. Ne pas forcer les muscles. En
cas de douleur, ARRÊTEZ l’exercice.
2. Phase de l’exercice
Il s’agit de la phase dans laquelle est réalisé l’exercice
le plus important. Après l’exercice réalisé
régulièrement, les muscles des jambes deviennent
plus flexibles. Il est très important de maintenir un
rythme constant. Le rythme de l’exercice sera
suffisamment élevé pour augmenter les pulsations
jusqu’à la zone-objectif indiquée sur le schéma suivant.
Cette phase devrait durer 12 minutes au moins quoi
qu’il soit plutôt recommandé à la plupart des personnes
de commencer par des exercices de 10 à 15 minutes.
3. Phase de relaxation
Cette phase permet le relâchement du système cardio-
vasculaire et musculaire. Il s’agit d’une répétition des
exercices d’échauffement. Exemple: réduire le rythme
et en continuant environ 5 minutes, répétez les
exercices d’étirement et n’oubliez surtout pas de ne
pas forcer les muscles.
Après plusieurs jours d’entraînement, les séances
devront être plus longues et plus intenses. Il est
recommandé de s’entraîner au moins trois jours par
semaine et d’alterner ces journées d’entraînement
durant la semaine.
Tonification musculaire
Pour tonifier les muscles durant l’exercice, il faudra
sélectionner une résistance élevée. Cela se traduira
par une tension plus élevée également sur la
musculature des jambes et il faudra peut être aussi
réduire la durée de l’exercice. Si vous souhaitez
améliorer votre forme physique en général, vous
devrez modifier votre programme d’entraînement.
Faites les exercices d’échauffement et de relaxation
habituels et à la fin de phase de l’exercice, augmentez
la résistance afin de soumettre vos jambes à un effort
plus important. Vous devrez réduire la vitesse pour
maintenir la fréquence cardiaque dans la zone-objectif.

G889
13
Pour perdre du poids
Dans ce cas, l’effort réalisé est l’élément le plus
important. Plus le travail sera intense et long, plus vous
brûlerez de calories. En effet, le travail est le même
que celui réalisé pour l’amélioration de la condition
physique, mais l’objectif est différent.
INDICATIONS GÉNÉRALES.-
Lire très attentivement cette notice qui contient
d’importantes instructions sur le montage, la sécurité et
l’utilisation de l’appareil.
1 Cette machine a été conçue pour une utilisation
professionnelle. Le poids de l’utilisateur ne doit pas
dépasser 150kg.
2 Les mains doivent être à l’écart de tout élément en
mouvement de l’appareil.
3 Les parents ou autres personnes à qui des enfants
ont été confi és doivent tenir compte de la curiosité
innée de ceux-ci qui risque de les conduire à adopter
les conduites dangereuses. Cet appareil ne doit
absolument pas être utilisé comme un jouet.
4 Il incombe au propriétaire de l’appareil de s’assurer
que tous les utilisateurs de la machine peuvent l’utiliser
et qu’ils ont été dûment informés à propos des
précautions à prendre et des consignes de sécurité.
5 Seule une personne à la fois peut monter sur l’appareil.
6 L’utilisateur de l’appareil doit porter des vêtements et
des chaussures appropriés pour réaliser l’exercice.
1.- MONTAGE.-
Sortez toutes les pièces d'assemblage et retirez
l'emballage. Vérifier que toutes les pièces soient
présentes Fig.1:
ATTENTION: Pour effectuer le montage de cette
machine, il est conseillé de se faire aider par une
autre personne.
Fig.1 Pièces
(1) Corps principal.
(2) Rail de base.
(71) Moniteur.
(51L) Bras gauche.
(51R) Bras droit.
(59) Capuchon
(61L) Pédale pied gauche.
(61R) Pédale pied droit.
(63L) Repose pied gauche.
(63R) Repose pied droit.
(414) Cache enjoliveur.
(415) Cache enjoliveur.
(610) Cache enjoliveur.
(135) Transformateur.
Fig.2 Visserie
(54) Rondelle de D4
(66) Rondelle de D6
(410) Rondelle de D8
(16) Vis de M10x16
(17) Vis de M10x65
(67) Vis de M6x40
(69) Vis de M8x12
(416) Vis de M8x50
(417) Écrous M8
Clés Allen et combinée.
2. MONTAGE DE CORPS CENTRAL.-
ATTENTION: Pour réaliser ce montage, il faut se
faire aider par une autre personne.
Soulevez le corps principal (1) à la base de rail (2),
selon le positionnement à la figure, Fig.3, insérez les
vis (16) et (17) et serrez légèrement.
Alignez la structure et serrez solidement.
Relâchez les bras (41R) et (41L) et les soutenir sur la
base du rail (2). Placez les bouchons (415) et serrez
les vis (416) et les écrous (417). Fig.4.
3. MONTAGE DES BRAS.-
Insérez le bras gauche (51L) (portant la lettre L) dans
l'axe de la rotation des bras Fig.5, poser aux
extrémités de l’axe, les ecrous (52) et rondelles (54) et
serrez solidement.
Prendre le bras droit (8), (portant la lettre R) et faire de
même que pour le montage du bras gauche.
Placez les bouchons (414).
4. MONTAGE DES REPOSE-PIEDS.-
Placez le repose-pied gauche (63L) marquée de la
lettre (L) sur le tube de la pédale gauche (61L) et
serrez les vis (67) et les rondelles (66).
Pour monter l’axe du pied droit (63R), procéder comme
pour le montage de l’axe du pied gauche (63L). Fig.6.
5. MONTAGE DES PÉDALE PIEDS.-
Placez le capuchon (59) et le tube de pédale de
gauche (61L) sur l'axe du bras gauche (51L). Serrez
fortement les vis (69) et les rondelles (69). Placez le
capuchon (610) Fig.7.
Mettez le tube de pédale (61L) sur le tube (41L) en
alignant les deux trous, Fig. 8. Insérez la vis (64) avec
l'écrou (65) et serrez.
Effectuez le même assemblage pour tube de pédale
droite (61R).
6. MONTAGE MONITEUR.-
Prendre le moniteur (71) et approchez-le au tube du
rameur (11), connectez les câbles (9PIN; 2PIN), qui
sortent de la partie inférieure du moniteur avec les
connecteurs (133) et (13) qui sortent de la partie
supérieure du tube rameur (11) Fig.9.
Vissez le moniteur (71) avec les vis (72) Fig.9, en
prenant soin de ne pas pincer les câbles.

G889
14
IMPORTANT: Il est conseillé de resserrer les vis
qui viennent d’être posées un mois après
l’utilisation de la machine.
NIVELLEMENT.-
Après avoir installé l’unité à l’emplacement qui lui a été
réservé pour réaliser les exercices, vérifiez si l’assise
au sol et le nivellement sont corrects. Pour ce faire,
vissez plus ou moins les pieds réglables (23) (25)
comme indiqué dans la Fig.10.
DÉPLACEMENT ET RANGEMENT.-
Comme indiqué dans la Fig.10, cet appareil dispose de
roulettes (27) qui permettent un déplacement facile.
Ces roulettes sont posées sur la partie avant de
l’appareil et permettent de le déplacer en soulevant
légèrement la partie arrière pour l’installer à l’endroit
réservé pour utilisation.
La machine doit être rangée en lieu sec et à l’abri des
écarts de températures.
BRANCHEMLENT AU COURANT.-
Connectez le câble de courant au secteur de 230 V,
Fig.11.
Pour toute information complémentaire et en cas de
doute sur le bon état d’une partie de la machine,
n’hésitez pas à appeler le Service d’Assistance
Technique (SAT) au numéro de téléphone
d’Assistance Clientèle qui figure à la dernière page de
cette notice.
BH SE RÉSERVE LE DROIT DE MODIFIER LES
CARACTÉRISTIQUES DE SES PRODUITS SANS
PRÉAVIS.

G889
15
Deutsch
SICHERHEITSHINWEISE.-
Bevor Sie mit einem der Trainingsprogramme
beginnen, konsultieren Sie bitte Ihren Arzt. Wir
empfehlen dabei eine komplette Untersuchung.
Arbeiten Sie mit dem empfohlenen Trainingsniveau,
trainieren Sie niemals bis zur Erschöpfung. Wenn
Schmerzen oder Beschwerden irgendeiner Art
auftreten, unterbrechen Sie die Übung umgehend und
suchen Sie Ihren Arzt auf.
Benutzen Sie das Gerät nur auf einer stabilen und
ebenen Fläche und benuten Sie eine Unterlage zum
Schutz des Bodens oder Teppichs. Aus
Sicherheitsgründen muss rund um das Gerät ein freier
Raum von mindestens 1 Meter vorhanden sein.
Kinder dürfen weder mit diesem Gerät noch in seiner
unmittelbaren Umgebung spielen. Kommen Sie nicht
mit den Händen an die beweglichen Teile.
Bevor Sie mit dem Training beginnen, überprüfen Sie
den Ellipsentrainer, ob alle Teile montiert und die
Schrauben, Muttern, Pedale und Arme einwandfrei
festgezogen sind.
Tragen Sie während des Trainings geeignete Kleidung
und Schuhwerk. Benutzen Sie keine weite Kleidung.
Tragen Sie keine Schuhe mit Ledersohle oder hohen
Absätzen.
Dieses Gerät wurde getestet und erfüllt die
Anforderungen der Norm EN957 in Klasse S.B. Die
Bremswirkung ist unabhängig von der
Geschwindigkeit.
WICHTIG. Lesen Sie die Anleitung vor der Montage
aufmerksam. Entnehmen Sie alle Teile aus dem
Verpackungskarton und überprüfen Sie sie anhand der
entsprechenden Liste, um sicherzustellen, dass kein
Teil fehlt.
Entsorgen Sie den Karton erst, wenn Sie den
Ellipsentrainer vollständig montiert haben.
Nutzen Sie das Gerät stets entsprechend der
Anleitung. Sollten Sie bei der Montage oder
Überprüfung des Geräts feststellen, dass eine
Komponente defekt ist oder sollte während der
Benutzung ein ungewöhnliches Geräusch auftreten,
darf das Gerät nicht benutzt werden. Vor einer
erneuten Nutzung muss das aufgetretene Problem
zuerst gelöst werden.
HINWEISE ZUM TRAINING.-
Das Training mit dem ELLIPSENRAD bringt Ihnen
mehrere Vorteile: eine Verbesserung der physischen
Kondition, des Muskeltonus und es hilft, zusammen mit
einer kalorienbewussten Diät, bei der Gewichtsabnahme.
1. Aufwärmphase.
In dieser Phase werden der Blutkreislauf im Körper
beschleunigt und die Muskeln für das Training
vorbereitet. Damit wird das Risiko von Krämpfen und
Muskelverletzungen verringert. Es ist ratsam, einige
Streckübungen vorzunehmen, die weiter unten erläutert
werden. Führen Sie jeder dieser Streckübungen ca. 30
Sekunden lang durch, ohne jedoch die Muskeln zu
überlasten. Wenn Sie Schmerzen spüren,
UNTERBRECHEN Sie bitte diese Übungen.
2. Trainingsphase.
In dieser Phase wird erfolgt die hauptsächliche physische
Anstrengung. Nach dem regelmäßigen Training wird dei
Flexibilität der Beinmuskulatur gesteigert. Es ist wichtig,
einen regelmäßigen Rhythmus beizubehalten. Diese
muss ausreichend hoch sein, um die Pulsschläge auf das
Zielniveau zu steigern, das in nachfolgender Graphik
dargestellt wird.
Diese Phase dauert mindestens 12 Minuten, wobei für
die meisten Menschen eine anfängliche Dauer von 10-
15 Minuten zu empfehlen ist.
3. Entspannungsphase.
Diese Phase ermöglicht die Entspannung des Herz-
Kreislauf-Systems und der Muskulatur. Es handelt sich
z.B. um die Wiederholung der Übungen aus der
Aufwärmphase, bei reduziertem Rhythmus und
während ungefähr 5 Minuten. Wiederholen Sie die
Streckübungen und denken Sie daran, die Muskeln
dabei nicht zu überstrecken.
Nach einigen Tagen werden Sie längere
Trainingssitzungen und eine stärkere Intensität der
Übungen benötigen. Es wird empfohlen, mindestens
drei Tage wöchentlich, ein über den anderen Tag zu
trainieren.
Stärkung der Muskeln.
Um die Muskeln bei den Übungen zu stärken, muss ein
hoher Widerstand eingestellt werden. Dies hat eine
höhere Spannung der Beinmuskulatur zur Folge.
Möglicherweise müssen sie dabei die Dauer des
Trainings reduzieren.

G889
16
Wenn Sie darüber hinaus Ihre allgemeine physische
Form verbessern wollen, müssen Sie Ihr
Trainingsprogramm ändern. Behalten Sie die üblichen
Aufwärm- und Entspannungsübungen bei; wenn Sie
jedoch das Ende der Trainingsphase erreichen,
erhöhen Sie den Widerstand, um den Grad der
Anstrengung Ihrer Beine zu erhöhen. Dabei muss die
Geschwindigkeit reduziert werden, um den
Herzrhythmus aus dem Zielniveau zu halten.
Gewichtsabnahme.
In diesem Fall ist die ausgeführte Anstrengung der
wichtige Faktor. Je intensiver und länger die
Körperarbeit, desto höher die Menge der verbrannten
Kalorien. Die geleistete Arbeit ist die gleiche wie bei
der Verbesserung der physischen Kondition, jedoch mit
einem anderen Ziel.
ALLGEMEINE HINWEISE.-
Lesen Sie die Anleitungen dieses Handbuchs
aufmerksam. Hier finden Sie wichtige Anleitungen zur
Montage und Hinweise zur Sicherheit und zur
Handhabung des Geräts.
1 Dieses Gerät ist für die gewerbliche Nutzung
ausgelegt. Das Gewicht des Benutzers darf 150Kg.
nicht überschreiten.
2 Achten Sie darauf, mit den Händen nicht an die
beweglichen Teile des Geräts zu kommen.
3 Eltern oder Aufsichtspersonen müssen die natürliche
Neugier der Kinder beachten, die zu gefährlichen
Situationen und Verhaltensweisen führen kann. Dieses
Gerät darf unter keinen Umständen als Spielgerät
benutzt werden.
4 Der Eigentümer hat die Aufgabe sicherzustellen,
dass alle Benutzer des Geräts über alle notwendigen
Sicherheitsmaßnahmen informiert sind und sich
entsprechend verhalten.
5 Das Gerät darf nicht von mehreren Personen
gleichzeitig benutzt werden.
6 Tragen Sie geeignete Kleidung und Schuhe. Binden
Sie die Schnürsenkel korrekt.
1.- MONTAGEANLEITUNG.-
Nehmen Sie alle Montageteile und entfernen Sie die
Verpackung. Überprüfen Sie, ob alle Montageteile
vorhanden sind, Fig.1.
ACHTUNG: Wir empfehlen, dass dieses Gerät von
zwei Personen montiert wird.
Fig. 1 Einzelteile:
(1) Hauptrahmen.
(2) Profilschiene.
(71) Monitor.
(51L) Linken Armhebel.
(51R) Rechten Armhebel.
(59) Kappe
(61L) linke Pedal Rohr.
(61R) rechte Pedal Rohr
(63L) Linken Stange.
(63R) Rechten Stange.
(414) Kappen
(415) Kappen.
(610) Kappen
(135) Adapter.
Fig.2 Schrauben
(52) Mutter UNF
(54) Waschmaschine D4
(66) Waschmaschine D6
(410) Waschmaschine D8
(16) Schrauben M10x16
(17) Schrauben M10x65
(67) Schraube M6x40
(69) Schraube M8x12
(416) Schraube M8x50
(417) Mutter M8
Keys Montage
Inbusschlüssel und Doppelter Schraubschlüssel
2. MONTAGE DES HAUPTRAHMEN .-
ACHTUNG: Für die Montage dieses Geräts ist es
ratsam, eine zweite Person zur Untertützung
hinzuzuziehen.
Heben Sie den Hauptkörper (1) an der Profilschiene (2)
an, Positionierung entsprechend der Abbildung, Fig.3,
setzen Sie dann die Schrauben (16) und (17) ein und
ziehen Sie leicht fest.
Richten Sie die Struktur aus und ziehen Sie fest an.
Montieren Sie die Schwungbeine (41R) und (41L) und
unterstützen sie über die Profilschiene (2). Platzieren
Sie die Abdeckkappen (415) und ziehen Sie die
Schrauben (416) und Muttern (417) fest an, Fig.4.
3. MONTAGE DER ARME.-
Setzen Sie den linken Arm (51L) (mit dem Buchstaben
L gekennzeichnet) in die Drehachse der Arme, Fig.5;
Setzen Sie in die Achsenenden die Muttern (52) mit
den flachen Unterlegscheiben (54) und ziehen Sie sie
mit den beiden Schlüsseln gut fest.
Nehmen Sie dann den rechten Arm (51R) (er ist mit
dem Buchstaben R markiert) und nehmen Sie seine
Montage wie beim linken Arm vor.
Setzen Sie die Kappen (414) ein.
4. MONTAGE DER FUßSTÜTZE.-
Platzieren Sie die linke Fußstütze (63L) mit dem
Buchstaben (L) markiert auf dem linken Pedalrohr
(61L) und ziehen Sie die Schrauben (67) und Scheiben
(66) fest. Machen Sie dasselbe für die rechte
Fußstütze, Fig.6.
5. MONTAGE DER UNTEREN STANGE
DES FUSSTEILS.-
Montieren Sie die Kappe (59) und das linke Pedalrohr
(61L) an den linken Arm (51L). Die Schrauben (69) und
Scheiben (69) fest anziehen. Montieren Sie dann den
Kappe (610), Abb.7.

G889
17
Setzen Sie das Pedalrohr (61L) auf das Rohr (41L).
Ausrichten der zwei Löcher, Fig. 8. Setzen Sie die
Schraube (64) mit der Mutter (65) ein und ziehen Sie
sie fest.
Verfahren Sie genauso für rechte Pedal (61R).
6.- MONTAGE DES MONITORS.-
Positionieren Sie den Monitor (71) an dem Rohr (11),
verbinden Sie die Klemmen (9PIN; 2PIN) am unteren
Teil des Monitors mit den Klemmen (133) und (13) am
oberen Teil des Rohrs (11), Fig.9.
Schrauben Sie den Monitor (71) mit den Schrauben
(72) fest, Fig.9. Achten Sie dabei darauf, dass die
Kabel nicht eingeklemmt werden.
WICHTIG: Nach einem Monat Nutzung des Geräts
sollten diese Schrauben nachgezogen werden.
NIVELLIEREN DES GERÄTS.-
Wenn sich das Gerät an seinem endgültigen Aufste-
llungsort befindet, prüfen Sie, ob es einen stabilen
Stand auf dem Boden hat und korrekt nivelliert ist. Die
Nivellierung kann durch Drehen der einstellbaren Füße
(23) und (25), Fig.10 reguliert werden.
TRANSPORT UND AUFBEWAHREN.-
Dieses Gerät ist mit Rädern (27) ausgestattet, Fig.10,
die den Transport wesentlich erleichtern. Die Räder
befinden sich an der Vorderseite des Geräts. Mit ihrer
Hilfe können Sie das Gerät bequemer zu dem
gewünschten Standort transportieren. Heben Sie es
dazu auf der Rückseite leicht an. Bewahren Sie das
Gerät an einem trockenen Ort mit möglichst geringen
Temperaturschwankungen auf.
NETZANSCHLUSS.-
Schließen Sie dann den Stromtransformator an das
230 V Netz an, Fig.11.
Sollten über den Zustand einer Komponente Zweifel
bestehen, setzen Sie sich bitte mit dem (TKD)
Technischen Kundendienst in Verbindung, indem Sie das
Servicetelefon anrufen (siehe letzte Seite des
Handbuchs).
BH BEHÄLT SICH DAS RECHT ZU ÄNDERUNGEN
SEINER PRODUKTSPEZIFIZIERUNGEN OHNE
VORHERIGE ANKÜNDIGUNG VOR.

G889
18
Português
INSTRUÇÕES DE SEGURANÇA.-
Antes de começar qualquer programa de exercício,
consulte o seu médico. Recomendamos a realização de
um exame físico completo. Trabalhe no nível de
exercício recomendado, evite chegar ao seu limite
físico. Se sentir dor ou qualquer tipo de mal-estar, pare
de imediato o exercício e consulte um médico.
Coloque o equipamento sobre uma superfície sólida e
nivelada, com algum tipo de protecção para o chão ou
tapete. Por razões de segurança, deverá deixar um
espaço livre à volta do equipamento (nunca inferior a 1
metro). Não permita que as crianças brinquem com
este equipamento nem à sua volta. Mantenha as mãos
afastadas das partes móveis.
Verifique todo o equipamento antes de iniciar o
exercício: verifique que todas as peças, porcas,
parafusos, pedais e braços foram montados e estão
correctamente apertados.
Utilize roupa e calçado apropriado para o exercício
físico. Não utilize roupas muito largas. Não utilize
calçado com sola de couro nem saltos altos.
Este equipamento foi testado e cumpre com a norma
EN957 na clase S.B.. A travagem é independente da
velocidade.
IMPORTANTE.-
Leia atentamente todas as instruções antes dar início à
montagem.
Retire todas as peças da embalagem de cartão e
identifique-as com a lista fornecida, para assim
verificar que não falta nenhuma peça.
Não deite fora a embalagem de cartão até ter o seu
equipamento completamente montado.
Utilize o equipamento sempre de acordo com as
instruções. Se encontrar algum componente com
defeito durante a montagem ou durante a verificação
do equipamento, ou se ouvir algum ruído estranho
durante a utilização, pare de imediato o exercício. Não
utilize o equipamento até estar solucionado o
problema.
INSTRUÇÕES PARA O EXERCÍCIO.-
O uso deste equipamento ELÍPTICA irá gerar vários
benefícios, melhorará a sua condição física, a
tonificação muscular e, quando for utilizado juntamente
com uma dieta baixa em calorias, irá ajudar a perder
peso.
1. A fase de aquecimento
Esta fase acelera a circulação sanguínea no corpo e
prepara os músculos para o exercício. Também reduz
o risco de caibras e lesões musculares. É
aconselhável realizar alguns exercícios de
alongamentos, como se mostra mais à frente. Realize
alongamentos aproximadamente durante 30 segundos;
não force os músculos. Se sentir dor, PARE.
2. A fase do exercício
Nesta fase será realizado o esforço mais importante.
Depois do exercício regular, os músculos das pernas
aumentarão a sua flexibilidade. É muito importante
manter um ritmo constante. O ritmo do exercício
deverá ser o suficientemente alto de forma a aumentar
as pulsações até à zona objectivo que se mostra no
seguinte gráfico.
Esta fase deverá durar um mínimo de 12 minutos
apesar de ser recomendado à maioria das pessoas
começar com períodos de 10-15 minutos.
3. A fase de relaxamento
Esta fase permite o relaxamento do sistema cardio-
vascular e muscular. Trata-se de uma repetição dos
exercícios de aquecimento, por exemplo, reduzindo o
ritmo, e continuando aproximadamente 5 minutos.
Repita os exercícios de alongamentos, e lembre-se de
não forçar os músculos. Mediante o decorrer dos dias
irá necessitar de treinos mais prolongados e de maior
intensidade. É aconselhável exercitar-se no mínimo
três dias por semana, em dias alternados.
Tonificação muscular
Para tonificar os músculos durante o exercício deverá
seleccionar uma resistência elevada. Isto implicará
uma maior tensão sobre a musculatura das pernas e
talvez seja necessário reduzir o tempo de exercício. Se
também desejar melhorar a sua forma física geral,
deverá mudar o seu programa de treino. Realize os
exercícios de aquecimento e de relaxamento habituais,
mas quando estiver a chegar ao final da fase do
exercício, aumente a resistência para submeter as
suas pernas a um maior esforço.
Deverá reduzir a velocidade para manter o ritmo
cardíaco na zona objectivo.

G889
19
Perda de peso
Neste caso, o factor importante é o esforço realizado.
Quando mais intenso e mais prolongado for o exercício
físico, maior será a quantidade de calorias queimadas.
Efectivamente, o exercício físico é o mesmo que se
realiza para melhorar a condição física, mas o
objectivo é diferente.
INDICAÇÕES GERAIS.-
Leia atentamente as instruções deste manual. Este for-
nece-lhe indicações importantes sobre a montagem,
segurança e uso do equipamento.
1 Esta unidade está desenhada para ser usada em
profesional. O peso do usuário não deve exceder os
150Kg.
2 Mantenha as mãos afastadas de todas as partes
móveis do equipamento.
3 Os pais e outras pessoas responsáveis pelas
crianças, deverão ter em conta a sua natureza curiosa,
o que as poderá levar a situações e comportamentos
que podem ser perigosos. Este equipamento nunca
deverá ser utilizado como um brinquedo.
4 É da responsabilidade do proprietário comprovar se
todos os utilizadores do equipamento estão
adequadamente informados sobre todas as
precauções necessárias.
5 Este equipamento só poderá ser usado por uma
pessoa de cada vez.
6 Utilize roupas e calçado adequado. Verique que tem
os atacadores correctamente atados.
1.- INSTRUÇÕES DE MONTAGEM.-
Abra a caixa de cartão e retire desta embalagem todas
as peças que devem ser montadas. Verifique que
estão todas as peças de montagem Fig.1:
ATENÇÃO: Recomenda-se a ajuda de uma
segunda pessoa para a realização da montagem
desta máquina.
Fig.1 Peças:
(1) Corpo principal.
.
(51L) Braço superior esquerdo.
(51R) Braço superior direito.
(59) Tampa
(61L) Tubo do pedal esquerdo.
(61R) Tubo do pedal direito.
(63R) Apoio direito de pés.
(63L) Apoio esquerdo de pés.(135) Adaptador.
(414) Tampa pequena para eixo dos braços.
(415) Casquilho.
(610) Tampa pequena
Fig.2 Porcas e parafusos:
(52) Porca UNF
(54) Anilha D4
(66) Anilha D6
(410) Anilha D8
(16) Parafuso M10x16
(17) Parafuso M10x65
(67) Parafuso M6x40
(69) Parafuso M8x12
(416) Parafuso M8x50
(417) Porca M8
Chaves de montagem.
2. MONTAGEM DO CORPO PRINCIPAL.-
ATENÇÃO: Para a realização desta montagem é
necessária a ajuda de uma segunda pessoa.
Levantar o corpo principal (1) para a base do carril (2),
posicionando de acordo com a figura, Fig. 3, Colocar
os parafusos (16) e (17) e apertar ligeiramente.
Alinhe a estrutura e aperte bem.
Solte os braços (41R) e (41L) e apoiá-los sobre a base
do carril (2). Coloque os casquilhos (415) e aperte os
parafusos (416) e porcas (417). Fig.4
3. MONTAGEM DOS BRAÇOS.-
Coloque o braço esquerdo (51L) (marcado com a letra
L) no eixo volta braços Fig.5, coloque nos extremos do
eixo as porcas (52) e as anilhas planas (54) e aperte
com força.
Realize a mesmo montagem do braço direito (51R),
(marcado com a letra R) seguindo os passos que
realizou para a montagem do braço esquerdo.
Coloque as tampas pequenas para o eixo dos braços
(414).
4. MONTAGEM DOS APOIOS DE PÉS.-
Coloque o apoio para os pés esquerdo (63L) marcada
com a letra (L) no tubo do pedal esquerdo (61L) e
aperte os parafusos (67) e as anilhas (66).
Realize a mesmo montagem do apoio para os pés
direito (63R), (marcado com a letra R) seguindo os
passos que realizou para a montagem do apoio para
os pés esquerdo Fig.6.
5. MONTAGEM DOS TUBOS DE PEDAIS.-
Colocar a tampa (59) e, de seguida, o tubo de pedal
esquerdo (61L) no eixo do braço esquerdo (51L).
Aperte com força os parafusos (69) e as anilhas (69).
Coloque a tampa (610) Fig.7.
Coloque o tubo de pedal (61L) no tubo (41L) alinhando
os dois orifícios, Fig. 8. Insira o parafuso (64) com a
porca (65) e aperte com força.
Realize a mesmo montagem do tudo dos pedais direito
(61R), (marcado com a letra R) seguindo os passos
que realizou para a montagem do tudo dos pedais
esquerdo
6.- MONTAGEM DO MONITOR.-
Segure no monitor (71) e aproxime-o do tubo de remo
(11). Ligue os terminais (9PIN; 2PIN) que saem da
parte inferior do monitor, aos terminais (133) e (13)
que saem da parte superior do tubo de remo (11)
Fig.9.
Aparafuse o monitor (71) com os parafusos (72) Fig.9,
ATENÇÃO: cuidado para não prender os cabos.

G889
20
IMPORTANTE: é aconselhável reapertar os
parafusos que se acabam de montar ao fim de um
mês de uso do equipamento .
NIVELAMENTO.-
Depois de ter colocado o equipamento no local
definitivo onde irá realizar o exercício, verifique se a
colocação no chão e o nivelamento estão correctos e
alinhados. Poderá corrigir algum desnível roscando
mais ou menos os pés reguláveis (23) (25) como
mostra a Fig.10.
MOVIMENTO E GUARDAR
EQUIPAMENTO.-
O equipamento vem equipado com rodas (27) como
mostra a Fig.10, o que torna mais simples a sua
movimentação / deslocação.
As rodas que se encontram na parte dianteira do
equipamento facilitarão a manobra de colocar a sua
unidade no local pretendido, levantando ligeiramente a
parte traseira do equipamento. Deverá guardar o
equipamento num local seco, com as menores
variações de temperatura possíveis.
LIGAÇÃO À REDE.-
Ligue o cabo da corrente à rede de 230 V, Fig.11.
Para qualquier consulta, não hesite em contactar com o
S.A.T - Serviço de Assistência Técnica - , telefonando
para o serviço de apoio ao cliente (ver página final do
presente manual).
BH RESERVA O DIREITO DE PODER MODIFICAR
AS ESPECIFICAÇÕES DOS SEUS PRODUTOS SEM
PRÉVIO AVISO.
