BH FITNESS SK LINE R250 Operator's manual

SK LINE
LINELINE
LINE R250
sportkoncept
Instrucciones de montaje y utilización
Instructions for assembly and use
Instructions de montage et utilisation
Montage und gebrauchsanleitung
Instruções de montagem e utilização
Istruzioni di montaggio e uso
Montage-en gebruiksinstrukties

SK LINE
LINELINE
LINE
sportkoncept
2

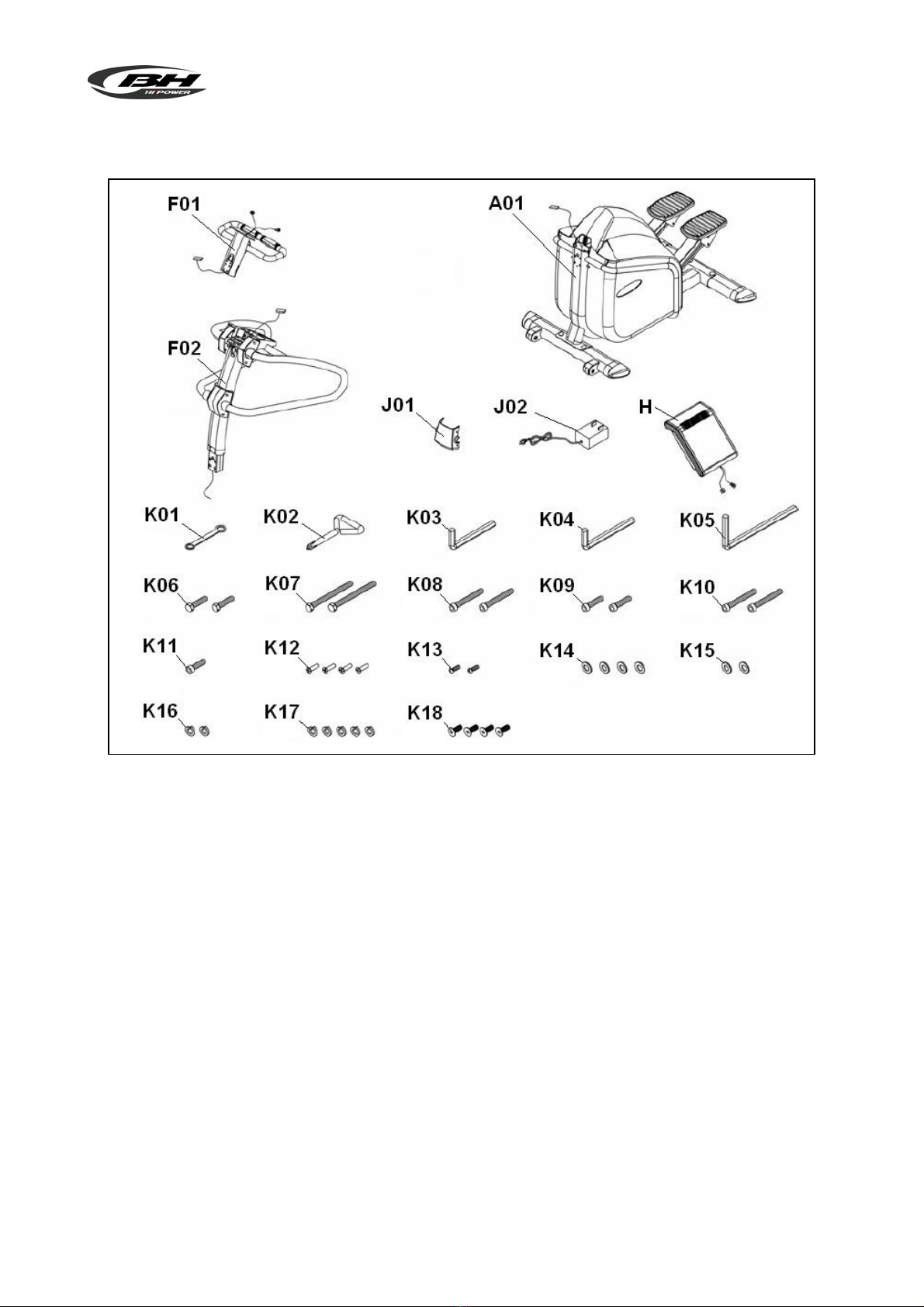

(E) Fig.1
(F01) Manillar.
(H) Monitor.
(A01) Cuerpo principal.
(F02) Manillar Apoyamanos.
(J01) Tapa embellecedora trasera.
(J02) Adaptador.
(K06) Tornillo de M-10x30.
(K07) Tornillo de M-10x80.
(K08) Tornillo Allen M-6x65.
(K09) Tornillo Allen M-8x25.
(K10) Tornillo Allen M-8x55.
(K11) Tornillo Allen M-10x25.
(K12)Tornillo Phillips de M-5x15.
(K13) Tornillo Phillips de M-4x15.
(K14) Arandela plana de M-10.
(K15) Arandela plana de M-8.
(K16) Arandela Grower M-8.
(K17) Arandela Grower M-10.
(K01) Llave combinada.
(K02) Llave punta en cruz.
(K03) Llave de allen 5mm.
(K04) Llave de allen 6mm.
(K05) Llave de allen 8mm.

SK LINE
LINELINE
LINE
sportkoncept
3
Fig.2 Fig.3
Fig.4 Fig.5

SK LINE
LINELINE
LINE
sportkoncept
4
Fig.6 Fig.7
Fig.8 Fig.9

SK LINE
LINELINE
LINE
sportkoncept
5
Español
AVISO IMPORTANTE DE SEGURIDAD.-
PRECAUCIONES.
Este aparato de ejercicio ha sido diseñado y
construido de modo que proporcione la máxima
seguridad. Sin embargo, deben aplicarse ciertas
precauciones al utilizar aparatos de ejercicio. Lea
el manual en su totalidad antes de montar y utilizar
el aparato de ejercicio
Asimismo, cumpla con las siguientes precauciones
de seguridad:
1 Mantenga a los niños alejados de este aparato
en todo momento. NO los deje desatendidos en la
habitación en la que lo guarda.
2 Sólo puede utilizar el aparato una persona cada
vez.
3 Si sufre mareos, nauseas, dolor en el pecho o
cualquier otro síntoma durante la utilización de
este aparato, PARE el ejercicio. ACUDA A UN
MÉDICO INMEDIATAMENTE.
4 Utilice el aparato sobre una superficie sólida y a
nivel. NO utilice el aparato de ejercicio cerca del
agua o al aire libre.
5 Mantenga las manos alejadas de las partes en
movimiento.
6 Utilice una indumentaria adecuada para la
realización de ejercicio. No use prendas holgadas
que podrían engancharse en el aparato de
ejercicio. Utilice siempre calzado para correr o
para aeróbic cuando utilice el aparato de ejercicio.
7 Utilice este aparato sólo para los fines descritos
en este manual. NO utilice accesorios no
recomendados por el fabricante.
8 No coloque objetos cortantes alrededor del
aparato de ejercicio.
9 Las personas discapacitadas no deberán utilizar
el aparato de ejercicio sin la asistencia de una
persona cualificada o un médico.
10 Antes de utilizar este aparato, realice un
calentamiento con ejercicios de estiramiento.
11 No utilice la bicicleta si no funciona correcta-
mente.
Precaución: Antes de comenzar a utilizar el
aparato de ejercicio, consulte a su médico.
Esta advertencia es especialmente importante
para personas de edades superiores a 35 años
o con problemas de salud. Lea todas las
instrucciones antes de utilizar cualquier
aparato de ejercicio.
Guarde estas instrucciones.
INDICACIONES GENERALES.-
Lea atentamente las instrucciones de este manual.
Este le da indicaciones importantes sobre el
montaje, seguridad y uso de la máquina.
1 Esta unidad esta diseñada para uso profesional.
El peso de usuario no debe exceder de 150Kg.
2 Mantenga las manos alejadas de cualquiera de
las partes móviles de la unidad.
3 Los padres y otras personas responsables de
los niños deben de tener en cuenta la naturaleza
curiosa de estos y que puede llevarles a
situaciones y conductas que pueden resultar
peligrosas.
Esta unidad no ha de utilizarse en ningún caso
como juguete.
4 Es responsabilidad del propietario asegurarse
que todos los usuarios de la máquina estén
adecuados e informados sobre todas las
precauciones necesarias.
5 Su unidad sólo puede ser usada por una
persona al mismo tiempo.
6 Utilice prendas de vestir y calzado adecuado.
Átese los cordones correctamente.
7 Este aparato de ejercicio esta equipado con un
generador de corriente eléctrica, que aprovecha la
energía desarrollada por el usuario (realizando el
ejercicio), para alimentar el monitor electrónico y el
regulador de frenada del mismo.
Este aparato de ejercicio incorpora también una
serie de baterías que almacena la energía
suficiente para mantener el monitor electrónico
operativo durante 60 segundos después de dejar
de hacer el ejercicio.
En el caso de que la batería se agote por algún
fallo de funcionamiento, esta se puede recargar
mediante el adaptador ((J02), que se suministra
con el aparato de ejercicio.

SK LINE
LINELINE
LINE
sportkoncept
6
ATENCION: El adaptador debe conectarse en una
toma apropiada, asegúrese de que el voltaje de su
instalación es compatible al voltaje del adaptador
que se suministra con el aparato de ejercicio.
IMPORTANTE:
Este aparato de ejercicio es un modelo pesado,
por lo que es necesaria la participación de al
menos dos personas para garantizar la
seguridad de la unidad y de los operarios
durante su desembalaje, instalación y
transporte.
INSTRUCCIONES DE MONTAJE.-
1. Saque la unidad de la caja y compruebe que
tiene todas las piezas Fig.1:
(F01) Manillar.
(H) Monitor.
(A01) Cuerpo principal.
(F02) Manillar Apoyamanos.
(J01) Tapa embellecedora trasera.
(J02) Adaptador de corriente.
(K06) Tornillo de M-10x30.
(K07) Tornillo de M-10x80.
(K08) Tornillo Allen M-6x65.
(K09) Tornillo Allen M-8x25.
(K10) Tornillo Allen M-8x55.
(K11) Tornillo Allen M-10x25.
(K12) Tornillo Phillips de M-5x15.
(K13) Tornillo Phillips de M-4x15.
(K14) Arandela plana de M-10.
(K15) Arandela plana de M-8.
(K16) Arandela Grower M-8.
(K17) Arandela Grower M-10.
(K01) Llave combinada.
(K02) Llave punta en cruz.
(K03) Llave de allen 5mm.
(K04) Llave de allen 6mm.
(K05) Llave de allen 8mm.
2. COLOCACIÓN DEL MANILLAR
APOYAMANOS.-
Coja el manillar apoyamanos (F02) y acérquelo al
tubo saliente del cuerpo principal (A01) Fig.2.
Coja el terminal (A16) y paselo por el interior del
tubo manillar (F02) ayudandose de la cuerda (20-
22) ya introducida en el interior del tubo manillar,
saque el terminal por la parte superior del tubo
manillar (F02).
Introduzca el tubo manillar en el tubo saliente del
cuerpo principal (A01) en direccion de la flecha
según le muestra la Fig.2, teniendo cuidado de no
pillar los cables.
A continuación coja el tornillo (K11) junto con la
arandela de muelle (K17) Fig.2 y atornille, seguido
coja los tornillos (K07) junto con las arandelas de
muelle (K17) y las arandelas planas (K14) y
atornille. Por ultimo coja los tornillos (K06) junto
con las arandelas de muelle (K17) y las arandelas
planas (K14) y atornille fuertemente tambien los
tornillos montados anteriormente.
3. MONTAJE DEL MONITOR.-
Suelte los tornillos (K18) Fig.3 de la parte trasera
del monitor.
Acerque el monitor (H) al tubo manillar (F01),
Fig.3, conexione el terminal (A16) que sale del
tubo manillar (F01) y del monitor (H16), Fig.3.
Tome el conector (H17) del HandGrip, que sale de
la parte superior del tubo remo (F01) y
enchufándolos al conector (H17), situado en la
parte trasera del monitor (H), como muestra la
Fig.3.
Coja el manillar (F01) y acerquelo al tubo manillar
según le muestra la Fig.4. Conexione los
terminales (A16) que sale de la parte superior del
tubo manillar, con el terminal (H16) que sale por la
parte inferior del monitor (F01) Fig.4, e introduzca
el tubo del monitor en el interior del tubo saliente
del cuerpo principal (A01) en dirección a la flecha,
teniendo cuidado de no pillar los cables.
Compruebe que ha conexionado bien los cables
realizando el movimiento del sistema generador,
hasta que el monitor se le encienda.
Una vez se ha comprobado que funciona, atornille
los tornillos (K08), los tornillos (K10) junto con las
arandelas planas (K15) Fig.3.
Seguido coja los tornillos (K09) junto con las
arandelas de muelle (K16) y atornille según lñe
muestra en la Fig.4A.
Alinee el manillar con la maquina y apriete los
tornillos fuertemente.
4. COLOCACIÓN DE LA TAPA
EMBELLECEDORA DELANTERA.-
Coloque la tapa embellecedora (J01) en el frontal
delantero de la maquina Fig.4. A continuación coja
los tornillos (K12) y atorníllelos para sujeción de la
tapa
5. COLOCACIÓN DE LAS TAPAS
EMBELLECEDORAS SUPERIORES.-
Desplace las tapas embellecedoras superiores
hacia el tubo del manillar Fig.4 .Coja los tornillos
(K13) y atornillelas.
6. NIVELACIÓN.-
Una vez colocada la unidad en su lugar definitivo,
para la realización del ejercicio Fig.5, compruebe
que el asentamiento en el suelo y su nivelación
sean correctos. Esto se conseguirá girando mas o
menos los tacos de apoyo (R) como muestra la
Fig.6.

SK LINE
LINELINE
LINE
sportkoncept
7
7. MOVIMIENTO Y ALMACENADO.-
El aparato va equipado con ruedas (E06), el cual
hace más fácil su traslado. Las dos ruedas
situadas en la parte delantera del aparato sirven
para guardarlo en el lugar elegido, con mayor
facilidad, tal como se indica en la Fig.7.
8. MEDICION DEL PULSO.-
El pulso se mide mediante la colocacion de ambas
manos sobre los sensores (H02) situados en los
puños del asiento, o manillar ver Fig.8.
NOTA:
Tambien se puede medir el pulso (PULSO
TELEMETRICO OPCIONAL) con la banda de
pecho.
Esta medicion de pulso telemetrico prevalece a la
medicion de pulso sobre los sensores de pulso
(H02) situados en los puños del asiento, o
manillar.
9. CARGA DE BATERIAS.-
Antes de poner a cargar las baterias del aparato
de ejercicio, asegurese de que el voltaje de la red
electrica es compatible con el de su aparato de
ejercicio.
Conecte el adaptador (J02) que se suministra con
el aparato de ejercicio a la red electrica, seguido
enchufe la punta del terminal en la parte inferior de
la carcasa de la maquina Fig.9.
BH SE RESERVA EL DERECHO A
MODIFICAR LAS ESPECIFICACIONES DE
SUS PRODUCTOS SIN PREVIO AVISO.

SK LINE
LINELINE
LINE
sportkoncept
8
(GB) Fig.1
(F01) Handrail.
(H) Monitor.
(A01) Main body.
(F02) Handrail Handlebar.
(J01) Rear trim cover.
(J02) The adapter.
(K06) Screw M-10x30.
(K07) Screw M-10x80.
(K08) Allen screw M-6x65.
(K09) Allen screw M-8x25.
(K10) Allen screw M-8x55.
(K11) Allen screw M-10x25.
(K12) Screw Phillips M-5x15.
(K13) Screw Phillips M-4x15.
(K14) Flat washer M-10.
(K15) Flat washer M-8.
(K16) Grower washer M-8.
(K17) Grower washer M-10.
(K01) Combination spanner.
(K02) Star driver spanner.
(K03) Allen key 5mm.
(K04) Allen key 6mm.
(K05) Allen key 8mm.
N.

SK LINE
LINELINE
LINE
sportkoncept
9
English
IMPORTANT SAFETY ADVICE.-
PRECAUTIONS.
This exercise machine has been designed and
constructed to provide maximum safety.
Nevertheless, certain precautions should be taken
when using exercise equipment. Read the whole
manual before assembling and using the exercise
machine. The following safety precautions should
also be observed:
1Keep children away from this equipment at all
times. DO NOT leave them unsupervised in the
room where it is kept.
2It can only be used by one person at a time.
3If you experience dizziness, nausea, chest pains
or any other symptom while using this appliance
STOP the exercise. SEEK MEDICAL ATTENTION
IMMEDIATELY.
4Use the appliance on a level, solid surface. DO
NOT use the exercise machine outdoors or close
to water.
5Keep your hands well away from any of the
moving parts.
6Wear clothing suitable for doing exercise. Do not
use baggy clothing that might get caught up in the
exercise machine. Always wear running shoes or
trainers when using the exercise machine.
7This appliance must only be used for the
purposes described in this manual. DO NOT use
accessories that are not recommended by the
manufacturer.
8Do not place sharp objects near the exercise
machine.
9Disabled people should not use the exercise
machine without the assistance of a qualified
person or a doctor.
10 Do warm up stretching exercises before using
the equipment.
11 Do not use the bicycle if it is not working
correctly.
Caution: Consult your doctor before beginning
to use the exercise machine. This advice is
especially important for those over 35 or
suffering from health problems. Read all of the
instructions before using any exercise
equipment.
Keep these instructions safe for future use.
GENERAL INSTRUCTIONS.-
Carefully read through the instructions contained in
this manual. It provides you with important
information about assembly, safety and use of the
machine.
1This unit has been designed for home use. The
weight of the user must not exceed 150kg.
2Keep your hands well away from any of the
moving parts.
3Parents and/or those responsible for children
should always take their curious nature into
account and how this can often lead to hazardous
situations and behaviour resulting in accidents.
Under no circumstances should this appliance be
used as a toy.
4The owner is responsible for ensuring that
anyone who uses the machine is duly informed
about the necessary precautions.
5Your unit can only be used by one person at a
time.
6Use suitable clothing and footwear. Make sure
all laces/cords are tied correctly.
7This exercise machine is equipped with a
dynamo that makes use of the energy produced by
the user (while exercising) to power the electronic
monitor and the brake controller.
This exercise machine also includes a set of
batteries that store enough energy to keep the
electronic monitor operating for 60 seconds after
the exercise has finished.
Should the battery run down because of an
operational fault, it can be recharged by using the
adapter that is supplied with the exercise machine.
ATTENTION: The adapter must be plugged into an
appropriate supply, ensuring that the mains
voltage is compatible with that of the adapter
supplied with the exercise machine.
IMPORTANT:
The exercise machine is a heavy appliance
which means that the assistance of at least two
other people is required to ensure the safety of
those that are unpacking, installing and moving
the equipment.

SK LINE
LINELINE
LINE
sportkoncept
10
ASSEMBLY INSTRUCTIONS.-
1. Take the unit out of its box and make sure that
all of the pieces are there, Fig.1:
(F01) Handrail.
(H) Monitor.
(A01) Main body.
(F02) Handrail Handlebar.
(J01) Rear trim cover.
(J02) The adapter.
(K06) Screw M-10x30.
(K07) Screw M-10x80.
(K08) Allen screw M-6x65.
(K09) Allen screw M-8x25.
(K10) Allen screw M-8x55.
(K11) Allen screw M-10x25. 4
(K12) Screw Phillips M-5x15.
(K13) Screw Phillips M-4x15.
(K14) Flat washer M-10.
(K15) Flat washer M-8.
(K16) Grower washer M-8.
(K17) Grower washer M-10.
(K01) Combination spanner.
(K02) Star driver spanner.
(K03) Allen key 5mm.
(K04) Allen key 6mm.
(K05) Allen key 8mm.
2. FITTING THE HANDRAIL
HANDLEBAR.-
Bring the handrail handlebar (F02) up to boss on
the main body (A01), Fig.2
Take terminal (A16) and, with the help of the cord
(20-22) already inserted inside the handlebar tube,
pull it in through the tube (F02) bringing it out
trough the top.
Now slip the handlebar tube over the boss on the
main body (A01) in the direction of the arrow, as
shown in Fig.2, making sure not to snag any of the
cables.
Next, take screw (K11) along with the spring
washer (K17), Fig.2, and secure. Then take screws
(K07) along with their spring weashers (K17) and
flat washers (K14) and secure. Finally, take screws
(K06) along with the spring washers (K17) and flat
washers (K14) and tighten securely, including
those fitted previously.
3. FITTING THE MONITOR.-
Release screws (K18), Fig.3, at the back of the
monitor.
Bring the monitor (H) to the handlebar stem (F01)
Fig.3, connect the terminal (A16) coming out of the
handlebar stem (F01) and the monitor (H16), Fig.3.
Take hold of the Hand-grip connector (H17),
sticking out of the main post 31, and plug it into
(H17), located at the back of the monitor (H), as
shown in Fig.3.
Take hold of the handrail monitor (F01) and bring it
up to the handlebar tube, as shown in Fig.4.
Connect the terminals (A16), sticking up out of the
top of the tube, with terminal (H16) coming down
from the bottom of the monitor (F01), Fig.4, and
insert the tube on the monitor into the boss on the
main body (A01) in the direction of the arrow,
making sure not to snag any of the cables.
Check that the cables are connected correctly by
spinning the dynamo until the monitor starts to
operate.
Once you have checked that it works, insert
screws (K08) and (K10) along with their flat
washers (K15), Fig.4.
Then take screws (K09), along with the spring
washers (K16), and tighten as shown in Fig.4A.
Line the handlebar up with the machine and
tighten the screws securely.
4. FITTING THE FRONT TRIM COVER.-
Place the trim cover (J01) on the front part of the
machine, Fig.4. Next, take screws (K12) and
secure the cover by tightening the screws.
5. FITTING THE TOP TRIM COVERS.-
Move the top trim covers up to the handlebar tube,
Fig.4. Take screws (K13) and screw them on.
6. LEVELLING.-
Once the unit has been placed into its final position
for doing exercise Fig.5, make sure that it sits flat
on the floor and that it is level. This can be
achieved by screwing the adjustable support
blocks (R) up or down, as shown in Fig.6.
7. MOVEMENT & STORAGE.-
The appliance is equipped with wheels (E06)
making it easier to move about. The two wheels at
the front of the appliance make it easy to store the
machine away, as shown in Fig.7.
8. PULSE MEASUREMENT.-
Your pulse rate is measured by placing both hands
on pulse sensors (H02) located on the seat
handgrips or the handlebar, see Fig.8.
NOTE:
You can also use the chest band (OPTIONAL
TELEMETRIC PULSE SENSOR) to measure your
heart rate.
The reading from the telemetric pulse rate takes
preference over the pulse sensors (H02) located
on the seat handgrips or handlebar.

SK LINE
LINELINE
LINE
sportkoncept
11
9. BATTERY CHARGE.-
Before starting the battery charge, make sure that
the mains voltage is compatible with the AC/DC
adaptor.
Connect the AC/DC adaptor (J02) to the mains.
Then, connect the DC terminal to the connector
located at the low end of the chain cover Fig.9.
BH RESERVES THE RIGHT TO MODIFY
THE SPECIFICATIONS OF ITS PRODUCTS
WITHOUT PRIOR NOTICE.

SK LINE
LINELINE
LINE
sportkoncept
12
(F) Fig.1
(F01) Guidon.
(H) Moniteur.
(A01) Corps principal.
(F02) Guidon appuie-mains.
(J01) Cache embellisseur arrière.
(J02) L’adaptateur.
(K06) Vis de M-10x30.
(K07) Vis de M-10x80.
(K08) Vis Allen M-6x65.
(K09) Vis Allen M-8x25.
(K10) Vis Allen M-8x55.
(K11) Vis Allen M-10x25.
(K12) Vis Phillips de M-5x15.
(K13) Vis Phillips de M-4x15.
(K14) Rondelle plate de M-10.
(K15) Rondelle plate de M-8.
(K16) Rondelle Grower M-8.
(K17) Rondelle Grower M-10.
(K01) Clé combinée.
(K02) Clé pointe étoile.
(K03) Clé Allen 5mm.
(K04) Clé Allen 6mm.
(K05) Clé Allen 8mm.
N.

SK LINE
LINELINE
LINE
sportkoncept
13
Français
IMPORTANTES CONSIGNES DE
SÉCURITÉ.-
PRÉCAUTIONS.
Cet appareil d’exercice a été conçu et fabriqué de
façon à ce qu’il puisse offrir une sécurité maximale.
Néanmoins, l’utilisateur est tenu de prendre certai-
nes précautions au cours de ses entraînements.
Avant de monter et d’utiliser cet appareil
d’exercice, veuillez lire attentivement cette notice
et respecter les normes de sécurité indiquées ci-
après:
1. Les enfants doivent être tenus à l’écart de cet
appareil.NE PAS laisser les enfants sans
urveillance dans la pièce où se trouve l’appareil
d’exercice.
2. Cet appareil ne peut être utilisé que par une
personne à la fois.
3. En cas de malaises, nausées, douleur dans la
poitrine ou tout autre symptôme durant l’utilisation
de cet appareil, ARRÊTEZ l’exercice et
CONSULTEZ UN MÉDECIN.
4. Cet appareil doit être utilisé sur une surface
solide et bien nivelée. NE PAS utiliser l’appareil
d’exercice à proximité de l’eau ni en plein air.
5. Tenir les mains à l’écart des éléments mobiles
de l’appareil d’exercice.
6. Portez les vêtements appropriés pour réaliser
vos exercices. Ne pas porter de vêtements amples
qui risqueraient d’être happés par les pièces
mobiles de l’appareil d’exercice. Pour utiliser
l’appareil d’exer-cice, chaussez des chaussures de
sport appropriées pour ce faire.
7. Cet appareil ne doit être utilisé qu’aux fins
indiquées dans cette notice. NE pas utiliser
d’accessoires autres que ceux recommandés par
le fabricant.
8. Ne pas poser d’objets coupants aux abords de
l’appareil d’exercice.
9. Les personnes handicapées ne pourront utiliser
l’appareil d’exercice que si elles sont
accompagnées par une personne qualifiée pour ce
faire ou par un médecin.
10. Avant d’utiliser cet appareil, l’utilisateur doit
faire des échauffements par l’intermédiaire
d’exercices d’étirement.
11 Ne pas utiliser l’appareil d’exercice s’il
fonctionne incorrectement.
Précaution: Consultez votre médecin avant
d’entreprendre des exercices sur cet appareil
d’exercice. Cette remarque s’adresse plus
particulièrement aux personnes âgées de + de
35 ans et aux personnes qui ont des problèmes
de santé. Avant d’utiliser un quelconque
appareil d’exercice, veuillez lire toutes les
précautions d’emploi.
Conservez cette notice.
CONSIGNES GÉNÉRALES.-
Lire cette notice très attentivement. Elle contient
d’importantes informations sur le montage, la
sécurité et l’utilisation de la machine.
1. Cette machine a été conçue pour être utilisée
chez soi. Le poids de l’utilisateur ne doit pas
dépasser 150kg.
2. Tenir les mains à l’écart de toute partie mobile
de l’appareil d’exercice.
3. Les parents ou personnes à qui des enfants ont
été confiés doivent tenir compte de leur soif de
curiosité qui peut les conduire à avoir des
conduites risquant de se traduire par des situations
dangereuses. Cet appareil n’est pas un jouet.
4. Il incombe au propriétaire de vérifier si tous les
utilisateurs de la machine sont habilités pour le
faire et de leur fournir les informations requises à
propos des précautions à prendre.
5. Cette machine ne peut être utilisée que par une
personne à la fois.
6. L’utilisateur de la machine doit porter des
vêtements et des chaussures appropriés. Nouez
bien vos lacets de chaussures.
7. Cet appareil d’exercice est équipé d’un
générateur de courant électrique qui utilise
l’énergie produite par l’utilisateur (pendant
l’exercice) pour alimenter le moniteur électronique
et le régulateur de freinage de celuici.
Cet appareil d’exercice comprend également une
série de batterie qui stockent l’énergie requise
pour maintenir le moniteur électronique
opérationnel pendant 60 secondes après la fin de
l’exercice.

SK LINE
LINELINE
LINE
sportkoncept
14
Si la batterie s’épuise à cause d’une défaillance de
fonctionnement, il est possible de la recharger par
l’intermédiaire de l’adaptateur fourni avec l’appareil
d’exercice.
ATTENTION: L’adaptateur doit être branché dans
une prise appropriée. Vérifier si la tension du local
concorde avec celle de l’adaptateur fourni avec
l’appareil d’exercice.
IMPORTANT:
Cet appareil d’exercice étant un modèle lourd,
pour ne pas l’endommager et pour garantir
l’entière sécurité des opérateurs, les opérations
de déballage, d’installation et de déplacement
devront être réalisées par au moins deux
personnes.
1. INSTRUCTIONS DE MONTAGE.-
Déballez l’appareil et vérifiez qu’il ne manque
aucune pièce Fig.1:
(F01) Guidon.
(H) Moniteur.
(A01) Corps principal.
(F02) Guidon appuie-mains.
(J01) Cache embellisseur arrière.
(J02) L’adaptateur.
(K06) Vis de M-10x30.
(K07) Vis de M-10x80.
(K08) Vis Allen M-6x65.
(K09) Vis Allen M-8x25.
(K10) Vis Allen M-8x55.
(K11) Vis Allen M-10x25.
(K12) Vis Phillips de M-5x15.
(K13) Vis Phillips de M-4x15.
(K14)Rondelle plate de M-10.
(K15) Rondelle plate de M-8.
(K16) Rondelle Grower M-8.
(K17) Rondelle Grower M-10.
(K01)- Clé combinée.
(K02)- Clé pointe étoile.
(K03)- Clé Allen 5mm.
(K04)- Clé Allen 6mm.
(K05)- Clé Allen 8mm.
2. MISE EN PLACE DU GUIDON
APPUIE-MAINS.-
Prendre le guidon appuie-mains (F02) et
l’approcher au tube qui dépasse du corps principal
(A01) Fig.2.
Prendre le connecteur (A16) et le faire passer à
l’intérieur du tube guidon (F02) en vous servant de
la corde (20-22) qui se trouve déjà à l’intérieur du
tube guidon, faire ressortir le connecteur par la
partie supérieure du tube guidon (F02).
Introduire le tube guidon dans le tube qui dépasse
du corps principal (A01) dans le sens de la flèche
indiqué dans la Fig.2, en prenant soin de pas
pincer les câbles.
Prendre ensuite la vis (K11) avec la rondelle à
ressort Grower (K17) Fig.2 et vissez puis prendre
les vis (K07), les rondelles à ressort (K17) et les
rondelles plates (K14) et vissez. Enfin, prendre les
vis (K06) avec les rondelles à ressort (K17) et les
rondelles plates (K14) et vissez solidement
également les vis posées précédemment.
3. MONTAGE DU MONITEUR.-
Dévissez les vis (K18) Fig.3 posées derrière le
moniteur.
Approchez le moniteur (H) au tube guidon (F01)
Fig.3, connectez le borne (A16) qui dépassent du
tube guidon (F01) et du moniteur (H16), Fig.3.
Prendre le connecteur (H17) de l’HandGrip qui
dépasse de la partie supérieure du tube rameur
(F01) et le connecter au connecteur (H17), placé
derrière le moniteur (H) comme indiqué dans la
Fig.3.
Prendre le guidon moniteur (F01) et approchez-le
au tube guidon comme indiqué dans la Fig.4.
Connectez le connecteur (A16) qui dépasse du
haut du tube guidon au connecteur (H16) qui
dépasser en-bas du moniteur (F01) Fig.4 et
introduire le tube du moniteur dans le tube qui
dépasse du corps principal (A01) dans le sens
indiqué par la flèche tout en veillant à ne pas
pincer les câbles.
Vérifier si les câbles ont bien été connectés en
réalisant le mouvement du générateur jusqu’à ce
que le moniteur s’allume.
Après avoir vérifié le bon fonctionnement, visser
les vis (K08), les vis (K10) avec les rondelles
plates (K15) Fig.4.
Prendre ensuite les vis (K09) avec les rondelles à
ressort (K16) et vissez comme indiqué dans la
Fig.4A.
Aligner le guidon avec la machine et visser
fermement les vis.
4. POSE DU CACHE EMBELLISSEUR
AVANT.-
Posez le cache embellisseur (J01) sur la face de la
machine Fig.4. A, ensuite prendre les vis (K12) et
vissez-les pour fixer le cache.
5. POSE DES CACHES
EMBELLISSEURS SUPÉRIEURS.-
Conduire les caches embellisseurs supérieurs vers
le tube du guidon Fig.4. Prendre les vis (K13) et
vissez-les.

SK LINE
LINELINE
LINE
sportkoncept
15
6. NIVELLEMENT.-
Après avoir installé l’appareil à l’emplacement qui
lui a été réservé pour la réalisation de l’exercice
Fig.5, vérifiez si l’assise au sol et le nivellement
sont bons. Pour obtenir un bon nivellement,
tournez les taquets d’appui (R) comme indiqué sur
la Fig.6.
7. DEPLACEMENT & RANGEMENT.-
Afin de pouvoir la déplacer facilement, la machine
porte des roulettes (E06). Les deux roulettes
placées en partie avant de l’appareil permettent de
le ranger facilement à l’endroit réservé pour ce
faire, comme indiqué sur la Fig.7.
8. MESURE DU PÓLUX.-
Pour mesurer le pouls, placez les deux mains sur
les senseurs de pouls (H02) placés sur les
poignées de la selle ou du guidon voir Fig.8.
NOTE:
Vous pouvez également mesurer le pouls (POULS
TÉLÉMÉTRIQUE EN OPTION) avec la ceinture
pectorale.
Cette mesure de pouls télémétrique prévaut sur la
mesure du pouls avec senseurs de pouls (H02)
placés sur les poignées de la selle ou sur le
guidon.
9. CHARGE DES BATTERIES.-
Avant de mettre à charger les batteries de la
machine d’exercice, vérifier si la tension de la ligne
électrique concorde bien avec celle de l’appareil.
Branchez l’adaptateur (J02) fourni avec la machine
d’exercice au courant électrique puis connectez la
pointe du connecteur dans la partie inférieure de la
carcasse de la machine Fig.9.
BH SE RÉSERVE LE DROIT DE MODIFIER
LES CARACTÉRISTIQUES DE SES
PRODUITS SANS PRÉAVIS.

SK LINE
LINELINE
LINE
sportkoncept
16
(D) Fig.1
(F01) Lenkstange.
(H) Monitor.
(A01) Hauptrahmen.
(F02) Lenkstange Handauflage.
(J01) Hinterer Verziehrungsdeckel.
(J02) Der Adapter.
(K06) Schraube mit M-10x30.
(K07) Schraube mit M-10x80.
(K08) Imbusschrauben M-6x65.
(K09) Imbusschrauben M-8x25.
(K10) Imbusschrauben M-8x55.
(K11) Imbusschrauben M-10x25.
(K12) Schraube Phillips mit M-5x15.
(K13) Schraube Phillips mit M-4x15.
(K14) Unterlegscheibe mit M-10.
(K15) Unterlegscheibe mit M-8.
(K16) Sprengring M-8.
(K17) Sprengring M-10.
(K01) Mehrfachschlüssel.
(K02) Kreuzschraubenzieher.
(K03) Inbusschlüssel 5mm.
(K04) Inbusschlüssel 6mm.
(K05) Inbusschlüssel 8mm.
N.

SK LINE
LINELINE
LINE
sportkoncept
17
Deutsch
WICHTIGER SICHERHEITSHINWEIS.-
VORSICHTSMASSNAHMEN.
Dieses Trainingsgerät wurde so entwickelt und
konstruiert, dass er maximale Sicherheit bietet.
Trotzdem müssen bestimmte Sicherheitshinweise
bei der Benutzung von Trainingsgeräten beachtet
werden. Lesen Sie bitte das gesamte Handbuch,
bevor Sie das Gerät montieren und benutzen.
Befolgen Sie bitte nachstehende
Vorsichtsmaßnahmen:
1. Halten Sie Kinder von dem Gerät fern. Lassen
Sie sie NICHT unbeaufsichtigt in dem Raum, in
dem das Trainingsgerät aufbewahrt wird.
2. Das Gerät darf immer nur von einer Person
gleichzeitig benutzt werden.
3. Bei Schwindelgefühl, Übelkeit, Brustschmerz
oder sonstigen Symptomen, die bei der Benutzung
des Geräts auftreten, BRECHEN sie die Übung
AB. WENDEN SIE SICH SOFORT AN EINEN
ARZT.
4. Stellen Sie das Gerät auf eine fest und ebene
Fläche. Benutzen Sie das Trainingsgerät nicht in
der Nähe von Wasser oder im Freien.
5. Berühren Sie die in Bewegung befindlichen
Teile nicht mit den Händen.
6. Tragen Sie während des Trainings geeignete
Kleidung. Weite Kleidung kann sich im
Trainingsgerät verklemmen. Benutzen Sie
Jogging- oder Aerobic-Schuhe.
7. Benutzen Sie dieses Gerät nur zu den in
diesem Handbuch aufgeführten Zwecke.
Verwenden Sie nur Zubehörteile, die vom
Hersteller des Geräts empfohlen werden.
8. Achten Sie darauf, dass sich in der Nähe des
Trainingsgeräts keine scharfen Gegenstände
befinden.
9. Behinderte Personen dürfen das Trainingsgerät
nur mit Unterstützung durch qualifiziertes oder
medizinisches Personal benutzen.
10. Bevor Sie das Gerät benutzen, führen Sie zum
Aufwärmen Streckübungen durch.
11. Benutzen Sie das Gerät nicht, wenn es nicht
einwandfrei funktioniert.
Achtung: Bevor Sie das Trainingsgerät
benutzen, konsultieren Sie bitte Ihren Arzt.
Dieser Hinweis ist besonders wichtig für
Personen, die älter als 35 sind oder
gesundheitliche Probleme haben. Bevor Sie
irgendein Trainingsgerät benutzen, lesen Sie
bitte stets die gesamten Anleitungen.
Bewahren Sie diese Anleitungen gut auf.
ALLGEMEINE HINWEISE.-
Lesen Sie diese Anleitungen aufmerksam. Sie
finden hier wichtige Hinweise zur Montage,
Sicherheit und Benutzung des Geräts.
1. Dieses Gerät ist für den häuslichen Gebrauch
vorgesehen. Das Gewicht des Benutzers darf
150Kg. nicht überschreiten.
2. Kommen Sie mit den Händen nicht mit den
beweglichen Teilen des Geräts in Berührung.
3. Eltern bzw. Aufsichtspflichtige von Kindern
sollten deren natürliche Neugier berücksichtigen,
die u.U. gefährliche Situationen und
Verhaltensweisen mit sich bringen kann. Dieses
Gerät darf unter keinen Umständen als Spielzeug
verwendet werden.
4. Der Eigentümer muss sich vergewissern, dass
alle Benutzer des Geräts die notwendigen
Sicherheitsvorkehrungen kennen und in
geeigneter Weise beachten.
5. Ihr Gerät darf nur von jeweils einer Person
benutzt werden.
6. Tragen Sie bitte geeignete Kleidung und
Schuhe. Achten Sie darauf, dass die Schnürsenkel
fest gebunden sind.
7. Dieses Trainingsgerät ist mit einem Generator
zur Stromproduktion ausgestattet, welcher die
aufgewendete Energie des Benutzers benutzt
(während er trainiert), um Strom für den
elektrischen Bildschirm und für den Regler für die
Bremse zu erzeugen.
Dieses Trainingsgerät beinhaltet auch eine Anzahl
von Batterien, welche den erzeugten Strom
ausreichend speichert, um den Monitor über 60
Sekunden zu versorgen, auch wenn Sie mit der
Übung aufgehört haben.
Falls die Batterie verbraucht ist oder durch einen
Funktionsfehler ausfällt, kann Sie durch einen
Adapter geladen werden, der mit dem
Trainingsgerät geliefert wird.

SK LINE
LINELINE
LINE
sportkoncept
18
ACHTUNG: Der Adapter muss an eine geeignete
Steckdose angeschlossen werden. Versichern Sie
sich, dass die Spannung Ihrer Anlage mit dem des
Adapters übereinstimmt, der mit dem
Trainingsgerät geliefert wird.
WICHTIG:
Dieses Trainingsgerät ist ein sehr schweres
Modell, so dass mindestens zwei Personen
benötigt werden, um die Sicherheit der
Personen während des Transports, das
Auspacken und der Montage zu garantieren.
1.HINWEISE ZUR MONTAGE.-
Nehmen Sie das Gerät aus der Verpackungskiste
und überprüfen Sie, dass alle Teile Fig.1 vorhan-
den sind:
(F01) Lenkstange.
(H) Monitor.
(A01) Hauptrahmen.
(F02) Lenkstange Handauflage.
(J01) Hinterer Verziehrungsdeckel.
(J02) Der Adapter.
(K06) Schraube mit M-10x30.
(K07)Schraube mit M-10x80.
(K08) Imbusschrauben M-6x65.
(K09) Imbusschrauben M-8x25.
(K10) Imbusschrauben M-8x55.
(K11) Imbusschrauben M-10x25.
(K12) Schraube Phillips mit M-5x15.
(K13) Schraube Phillips mit M-4x15.
(K14) Unterlegscheibe mit M-10.
(K15) Unterlegscheibe mit M-8.
(K16) Sprengring M-8.
(K17) Sprengring M-10.
(K01)- Mehrfachschlüssel.
(K02)- Kreuzschraubenzieher.
(K03)- Inbusschlüssel 5mm.
(K04)- Inbusschlüssel 6mm.
(K05)- Inbusschlüssel 8mm.
2. DE STUURSTANG BEVESTIGEN.-
Breng de stuurstang (F02) naar de naaf op het
hoofdframe (A01), Fig.2.
Neem uiteinde (A16) en trek het met behulp van
het snoer (20-22) dat reeds in de stuurbuis is
gedaan door de buis (F02), het aan de bovenkant
tevoorschijn halend.
Schuif de stuurbuis vervolgens over de naaf op het
hoofdframe (A01) in de richting van de pijl, zoals
weergegeven in Fig.2, daarbij ervoor zorgend dat
de snoeren niet bekneld raken.
Neem daarna schroef (K11) en de borgring (K17),
Fig.2, en maak ze vast. Pak vervolgens schroeven
(K07) en de bijbehorende borgringen (K17) en
vlakke sluitringen (K14) en maak ze vast. Neem
als laatste schroeven (K06) en borgringen (K17) en
vlakke sluitringen (K14) en maak alles goed vast,
inclusief alle schroeven en ringen die eerder
bevestigd zijn.
3. DE MONITOR BEVESTIGEN.-
Lösen Sie die Schrauben (K18) Fig.3 auf der
Rückseite des Monitors.
Führen Sie den Monitor (H) an die Lenkerstange
(F01) Fig.3. und verbinden Sie die Klemmen (A16),
die aus der Lenkerstange (F01) und dem Monitor
(H16) kommen Fig.3.
Verbinden Sie den aus dem oberen Teil des
Ruderrohrs (F01) herausragenden Steckverbinder
(H17) des HandGrip mit dem Stecker (H17), auf
der Rückseite des Monitors (H) Fig.3.
Pak de Lenkstange (F01) op en breng hem ter
hoogte van de stuurbuis, zoals weergegeven in
Fig.4 Verbind de uiteinden (A16) die uit de
bovenkant van de buis steken met uiteinde (H16)
dat uit de onderkant van de monitor (F01) komt,
Fig.4, en voer de buis op de monitor in in de naaf
op het hoofdframe (A01) in de richting van de pijl,
daarbij ervoor zorgend dat er geen kabels bekneld
raken.
Controleer of de kabels op de juiste wijze
verbonden zijn door de dynamo te laten draaien
totdat de monitor begint te werken.
Zodra u hebt gecontroleerd of hij werkt, bevestig
schroeven (K08) en (K10) en de daarbij behorende
vlakke sluitringen (K15), Fig.4.
Neem vervolgens schroeven (K09) en de
borgringen (K16) en maak ze vast zoals
weergegeven in Fig.4A.
Zet het stuur in de juiste positie op het toestel en
maak de schroeven goed vast.
4. DE AFDEKKAP VOOR DE
VOORKANT BEVESTIGEN.-
Plaats de afdekkap (J01) op het voorste deel van
de het toestel, Fig.4. Neem vervolgens schroeven
(K12) en maak de kap vast door de schroeven aan
te draaien.
5. DE AFDEKKAPPEN VOOR DE
BOVENKANT BEVESTIGEN.-
Breng de afdekkappen voor de bovenkant ter
hoogte van de stuurbuis, Fig.4. Neem schroeven
(K13) en schroef die erop.
6. NIVELLIERUNG.-
Wenn das Gerät an seinem definitiven
ufstellungsort steht, an dem die Übungen
ausgeführt werden ollen Fig.5, überprüfen Sie, ob
es fest auf dem Boden steht und richtig nivelliert
ist. Die Nivellierung können Sie durch Drehen der
Stützmuttern (R) ausführen, wie es in der Fig.6
gezeigt ist.

SK LINE
LINELINE
LINE
sportkoncept
19
7. TRANSPORT UND LAGERUNG.-
Das Gerät verfügt über Räder (E06), die seinen
Transport erleichtern. Die beiden Räder auf der
Vorderseite des Geräts dienen dem Transport an
den von Ihnen gewählten Aufbewahrungsort, wie
es in der Fig.7 gezeigt ist.
8. PULSMESSUNG.-
Die Pulsmessung erfolgt, indem man beide Hände
auf die Sensoren (H02) legt, die sich an den
Griffen des Sitzes oder Lenkers befinden Fig.8.
ANMERKUNG:
Der Puls kann auch mit dem Brustband
(OPTIONALE TELEMETRISCHE
PULSMESSUNG) gemessen werden.
Diese telemetrische Pulsmessung ist gegenüber
der Pulsmessung mit Sensoren (H02) an den
Griffen des Sitzes oder Lenkers vorrangig.
9. AUFLADEN DER BATTERIE.-
Bevor Sie die Batterien des Trainingsgeräts
aufladen, vergewissern Sie sich, dass die
Netzspannung mit der Spannung Ihres Geräts
vereinbar ist.
Schließen Sie den mitgelieferten Adapter (J02),
ans Netz und stecken Sie dann das Klemmenende
in das untere Teil des Gerätegehäuses Fig.9.
BH BEHÄLT SICH DAS RECHT VOR, DIE
SPEZIFIKATIONEN SEINER PRODUKTE
OHNE VORHERIGE ANKÜNDIGUNG ZU
ÄNDERN.

SK LINE
LINELINE
LINE
sportkoncept
20
(P) Fig.1
(F01) Volante.
(H) Monitor.
(A01) Corpo principal.
(F02) Volante com apoio de mãos.
(J01) Tampão embelecedor traseiro.
(J02) O adaptador.
(K06) Parafuso de M-10x30.
(K07) Parafuso de M-10x80.
(K08) Parafuso Allen M-6x65.
(K09) Parafuso Allen M-8x25.
(K10) Parafuso Allen M-8x55.
(K11) Parafuso Allen M-10x25.
(K12) Parafuso Phillips de M-5x15.
(K13) Parafuso Phillips de M-4x15.
(K14) Anel plano de M-10.
(K15) Anel plano de M-8.
(K16) Anel Grower M-8.
(K17) Anel Grower M-10.
(K01) Chave combinada.
(K02) Chave de fendas cruciforme.
(K03) Chave de Allen 5mm.
(K04) Chave de Allen 6mm.
(K05) Chave de Allen 8mm.
