ELEMENTOS DEL MONITOR.-

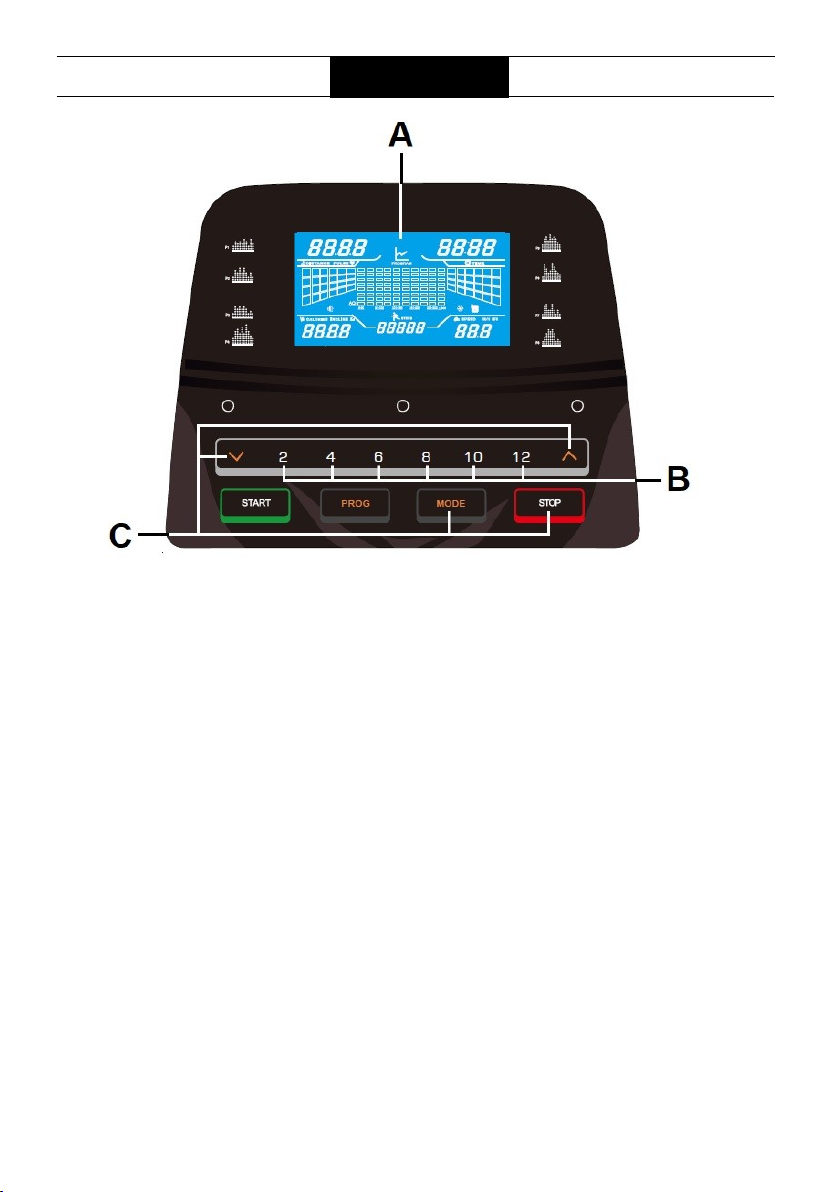

A: En este display se muestran
simultáneamente Tiempo; Programas;
Velocidad; Distancia; Pulso; Calorías,
Pasos.
B: Pulsadores o teclas de acceso
rápido a la velocidad (2 – 4 – 6 – 8 –
10 - 12Km/h).
C: Este electrónico (Monitor) dispone
de 6 pulsadores o teclas: PROGRAM;
MODE; START; STOP; VELOCIDAD
Km/h (▲▼).
PUESTA EN MARCHA.-

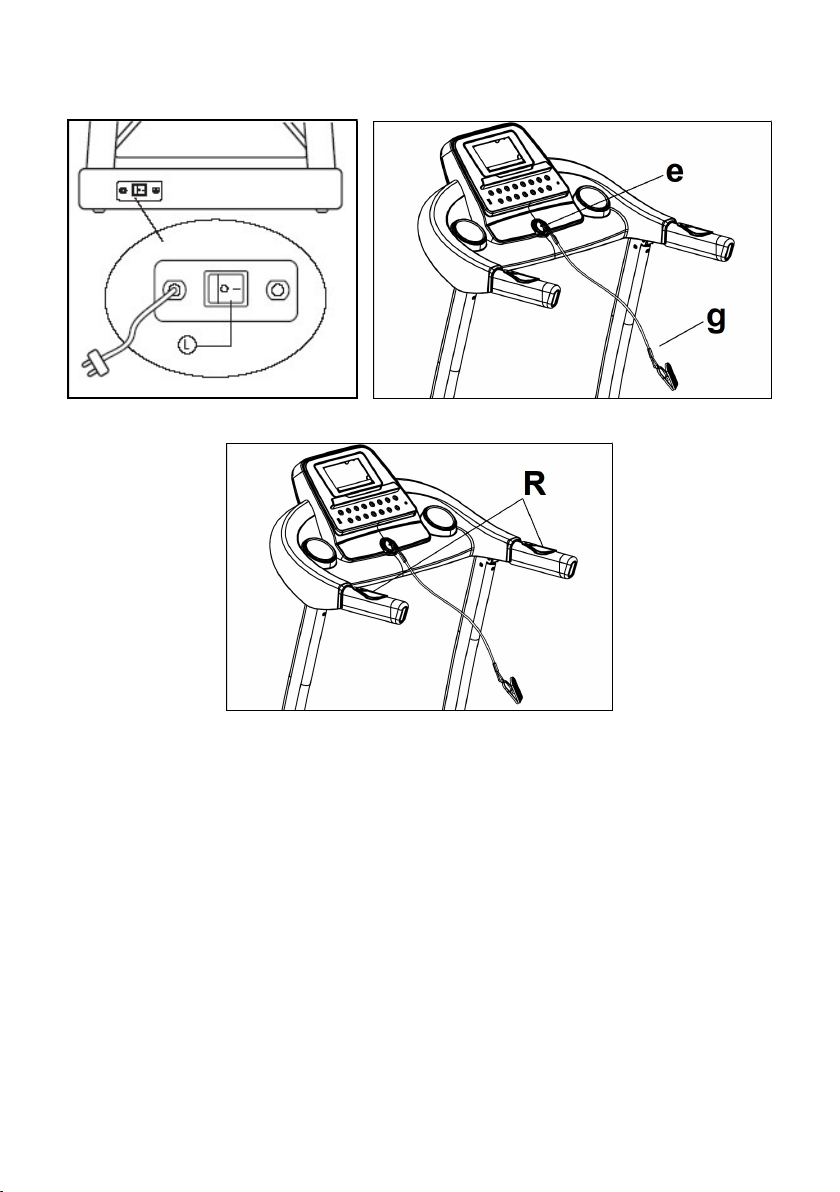

Conecte la unidad a un enchufe
provisto de terminal TIERRA ponga el
interruptor (L) en posición (1). Fig.1.
La llave de seguridad (g) deberá estar
colocada en su alojamiento (E) Fig.2.
En caso contrario la máquina no se
pondrá en marcha. Al colocar la llave
de seguridad (g) en su lugar (E),
sonará un pitido y todos los displays
mostrarán el valor “00:00”, lo que
significa que la máquina esta en
posición de marcha (READY).
INSTRUCCIONES DE
FUNCIONAMIENTO.-
MODO MANUAL.
Este monitor dispone del programa
(MANUAL).
Dentro del programa MANUAL se
puede programar el Tiempo de duración
del ejercicio entre (5 y 99 Minutos), o la
distancia entre (0.5 y 99.9) o las calorías
entre (10 y 999).
Pulse la tecla MODE para entrar en la
configuración de Tiempo, Distancia,
Calorías. Pulse las teclas SPEED▼▲
para seleccionar el valor deseado.

4
Pulse la tecla START para empezar el
ejercicio.
Estando en el modo manual usted
puede aumentar o disminuir la
velocidad pulsando las teclas
SPEED▼▲ entre los valores de 1.0–
14Km/h.
Pulsando la tecla STOP o quitando la
LLAVE DE SEGURIDAD la máquina se
parará.
INICIO RAPIDO.
Pulse la tecla START, y la máquina se
pondrá en marcha, transcurridos 3
segundos, con una velocidad de 1.0
Km/h.
MODO PROGRAMAS.-
Este monitor dispone de 13
programas (P1-P12, BODY FAT).
Dentro de los programas del P1 al
P12 se puede programar el Tiempo de
duración del ejercicio entre (5 y 99
Minutos).
Gráficos de programas del P1 al P12.
Ver páginas finales.-
Estando la máquina preparada, pulse la
tecla PROGRAM y le aparecerá en el
display P1, pulsando la tecla
PROGRAM accede a los programas del
(P1 al P12, BODY FAT), y le
parpadeará el display de TIME
(Tiempo).
Para programar la duración del tiempo
en el programa elegido pulse las teclas
SPEED▼▲ (5 –99 minutos). El monitor
tiene un tiempo predefinido de 10
minutos para la duración del programa.
Pulse la tecla START y la máquina se
pondrá en funcionamiento transcurridos
3 segundos.
Usted puede variar en cualquier
momento del programa, la velocidad,
pulsando las teclas SPEED ▼▲.
PROGRAMA DE GRASA
CORPORAL.-
BODY-FAT.
El programa BODY-FAT está diseñado
para calcular el porcentaje de grasa
corporal del usuario.
Pulse la tecla PROGRAM y seleccione
el programa FAT, seguido pulse la tecla
MODE y pulsando las teclas ▲▼
seleccione el Sexo (F1 Hombre 01–
Mujer 02), pulse MODE para confirmar,
seleccione con las teclas ▲▼ su Edad
(F2 10 – 99 años) pulse MODE para
confirmar, seleccione con las teclas
▲▼ la Altura (F3 100-200cm), pulse
MODE para confirmar, seleccione con
las teclas ▲▼ su Peso (F4 20–150Kg),
pulse MODE para confirmar.
Coloque las manos sobre los sensores
(R) de pulso (hand-grip), Fig.3 y al
cabo de unos segundos le dará el
resultado en el display el valor (F5).
FAT. (Body fat).
La función de grasa corporal tiene
como fin ayudarle a evaluar el valor
de su grasa corporal.
TABLA DE REF.:
TIPOS DE CUERPO / BODY TYPE:
Descripción
Mujer
Hombre
Grasa
esencial 10–13% 3–5%
Atletas 14-20% 6–13%
Fitness 21–24% 14–17%
Promedio 25–31% 18–24%
Obeso 32% + 25% +
En la pantalla principal le dará el tipo
de perfi l para su tipo de cuerpo.
Posicione bien las manos sobre los
sensores de pulso (R) de la Fig.3.

5
PARADA DE EMERGENCIA.-
Para dar máxima seguridad al
usuario, esta unidad dispone de una
llave de seguridad (g) y de un botón
de STOP.
La llave de seguridad (g) deberá estar
colocada en su alojamiento (E), ver
Fig.2. En caso contrario, la máquina
no se pondrá en marcha.
Cuando haga uso de la máquina, fije
la llave de seguridad a la ropa
mediante el clip.
Con un tirón, la llave de seguridad
saldrá de su alojamiento y la máquina
se parará de forma instantánea. Para
ponerla de nuevo en marcha, vuelva a
colocar la llave en su alojamiento.
Quite la llave de seguridad (g) si esta
no va a ser usada y guárdela fuera del
alcance de los niños. Pulsando el
botón rojo de STOP la unidad se
parará inmediatamente.
Para ponerla de nuevo en marcha
pulsar el botón START.
INSTRUCCIONES - USO DEL
HAND-GRIP MEDICION DE
PULSO.-
PULSO Hand-grip.
El pulso de este modelo se mide
colocando ambas manos en los
sensores (R), que están puestos en el
manillar como se indica en la Fig.3.
Una vez colocadas ambas manos en
los sensores, comenzará a parpadear
el corazón en la pantalla que indica
PULSE de la pantalla del monitor y al
cabo de unos segundos aparecerá el
valor de su ritmo cardíaco.
Si no tiene colocadas ambas manos
correctamente, el pulso no funciona.
Si en pantalla aparece una «P» o no
parpadea el corazón, asegúrese de
que tiene colocadas ambas manos en
los sensores.
IMPORTANTE. Este no es un aparato
médico y por tanto la información del
ritmo cardiaco es orientativa.
EL FABRICANTE SE RESERVA EL
DERECHO A MODIFICAR LAS
ESPECIFICACIONES DE SUS
PRODUCTOS SIN PREVIO AVISO.

6
ERRORES DE LA MÁQUINA
E01 Fallo de comunicación Conecte el cable correctamente entre el
controlador superior y el controlador inferior.
E02 Fallo en el motor
a.- Revise los cables del motor.
b.- Compruebe que la tarjeta no está
quemada (olor fuerte o humo).
c.- Compruebe que el voltaje sea correcto.
E03 Sin señal del sensor de
velocidad
Compruebe la posición o sustituya el sensor
de velocidad.
E05 Posible sobrecarga del
motor
a.-Lubrique la cinta.
b.- Compruebe que el motor no está
quemado.
c.- Compruebe que la tarjeta no está
quemada.
E08 Tarjeta de control
quemada Cambie la tarjeta de control.
Para cualquier consulta, no dude en ponerse en contacto con el (S.A.T).Servicio
de Asistencia Técnica, llamando al teléfono de atención al cliente (ver página
final del presente manual).

7
English
ELEMENTS OF THE MONITOR.-

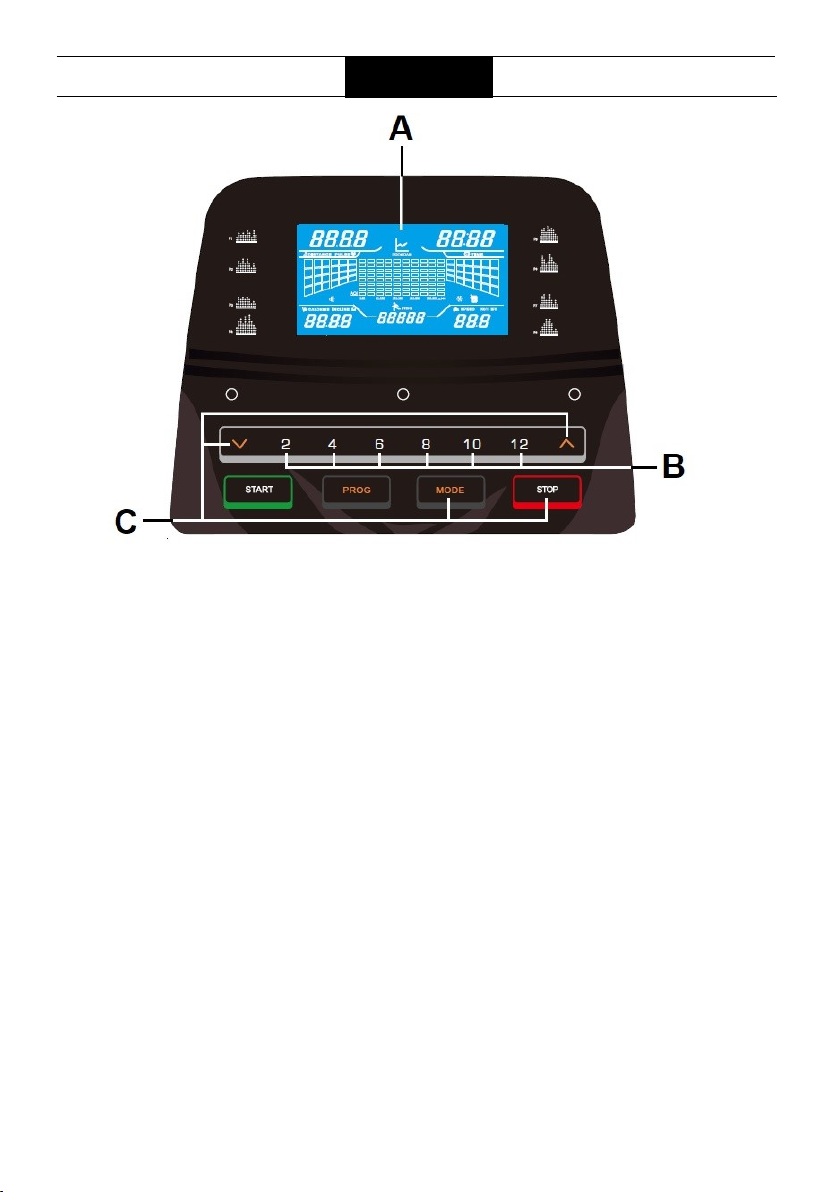

A: This display gives a simultaneous
readout of Time; Programs; Speed;
Distance; Pulse rate, Calories and
Steps.
B: Speed function quick access keys
or buttons (2 – 4 – 6 – 8 – 10 -
12Km/h).
C: The electronic monitor has 6 push
buttons or keys; PROGRAM; MODE;
START; STOP; SPEED Km/h (▲▼).
START/STOPING.-
Plug the unit into a wall socket with an
EARTH terminal and set switch (L) to
position (1), Fig.1.
The safety key (g) must be inserted
into its spot (E) Fig.2, otherwise the
machine will not operate. As soon as
the safety key (g) is in place, the
machine will beep and all of the
displays will show a [00:00] value,
indicating that the machine is READY
to be used.
OPERATING INSTRUCTIONS.-
MANUAL MODE
This monitor has program (MANUAL).
For programs MANUAL you can
specify the duration of the exercise
between (5 to 99) minutes, distance
between (0.5 to 99.9) and calories
between (10 to 999).
Press MODE key to enter Time,
Distance, Calories setting.
Press the SPEED ▼ ▲ keys to select
the desired value.
Press START and the machine will
start the exercise.
You can increase or decrease the
speed setting in MANUAL mode by

8
pressing the SPEED ▼ ▲ keys,
between 1.0–14 km/h.
The machine will stop if you press the
STOP key or if you remove the
SAFETY KEY.
QUICK START.
Pressing the START key will light the
MANUAL and the machine will start
within 3 seconds at a speed of
1.0km/h.
PROGRAM MODE.-
This monitor has 13 programs (P1-
P12, BODY-FAT).
For programs P1 to P12 you can
specify the duration of the exercise
between (5 to 99) minutes.
Program graphics for P1 to P12.
See end pages.-
With the machine ready, press the
PROGRAM key and P1 will appear on
the display, by pressing the
PROGRAM key you can access the
programs (P1 - P12, BODY-FAT), and
the word TIME will begin to flash.
Use the SPEED▼▲ keys to specify
the duration of the program (5 – 99
minutes). The monitor has a default
program setting of 10 minutes.
Press the START key and the
machine will start to operate after 3
seconds.
You can change the speed settings at
any time during the exercise by
pressing the SPEED▼▲ keys.
BODY FAT PROGRAM.-
The BODY-FAT program is designed to
calculate the user’s body fat percentage.
Press the program key to select FAT,
then press the MODE key and by using
the ▲▼ keys to select SEX (F1 Male01
– Female 02), press the MODE key to
confirm, use the ▲▼ keys select your
AGE (F2 10 – 99) press the MODE key
to confirm, use the ▲▼ keys to select
HEIGHT (F3 100 - 200cm), press the
MODE key to confirm, use the ▲▼
keys to select your WEIGHT (F4 20 –
150Kg), press the MODE key to
confirm.
Place your hands on the handgrip
sensors (R), Fig.3, and after a few
seconds the screen will display the
result (F5).
FAT. (Body fat).–
The body fat function helps you to
calculate your body fat percentage.
REF. TABLE:
BODY TYPE
Description
Women
Men
Essential fat 10-13% 2-5%
Athletes 14-20% 6-13%
Fitness 21-24% 14-17%
Average 25-31% 18-25%
Obese 32+% 25+%
The main screen will display the type
of profile for your body type.
Position your hands correctly on the
pulse sensors (R), Fig.3.

9
EMERGENCY STOP.-
For the user’s maximum safety, this
unit is equipped with a safety key (g)
and a STOP button. The safety key (g)
must be slotted into its housing (E),
Fig.2, otherwise the machine will not
start.
When you are using the machine
always clip the cord on the safety key
to your clothing. Tugging on the cord
will pull the safety key out of its slot
and the machine will stop immediately.
To restart the machine simply put the
key back into the key slot.
Remove the safety key (g) whenever
the machine is not being used and
keep it out of children’s reach.
Pressing the red button marked STOP
will also stop the unit immediately.
To restart it, press the button marked
START again.
PULSE MEASUREMENT
INSTRUCTIONS – USE.-
PULSE Hand-grip.
On this model the pulse rate is
measured by placing both hands on
the sensors (R), located on the
handlebar, Fig.3.
When both hands are placed on the
sensors the heart symbol on the
PULSE screen will begin to flash and
after a few seconds a heart rate
reading will be displayed.
If both hands are not placed correctly
then the pulse function will not work.
If a «P» appears on the screen or the
heart symbol does not flash, make
sure that both hands are placed
correctly on the sensors.
IMPORTANT: This is not a medical
appliance and therefore the heart rate
shown is merely for guideline
purposes.
THE MANUFACTURER RESERVES
THE RIGHT TO MODIFY THE
SPECIFICATIONS OF ITS
PRODUCTS WITHOUT PRIOR
NOTICE.

10
ERROR CODES
E01 Possible cable fault Connect the wire between top controller and
bottom controller well.
E02 Burst clash
a.- Check motor wires.
b.- Check that the control board is not burned
(strong smell or smoke).
c.- Check that the voltage is correct.
E03 No speed sensor signal Check the position or replace the speed
sensor.
E05 Possible motor overload
a.- Lubricate the belt.
b.- Check that the motor is not burned.
c.- Check that the control board is not burned.
E08 Burned control board Change the control board.
Do not hesitate to get touch with the Technical Assistance Service if you have any
queries by phoning customer services (see last page in manual).

11
Français
MONITEUR.-

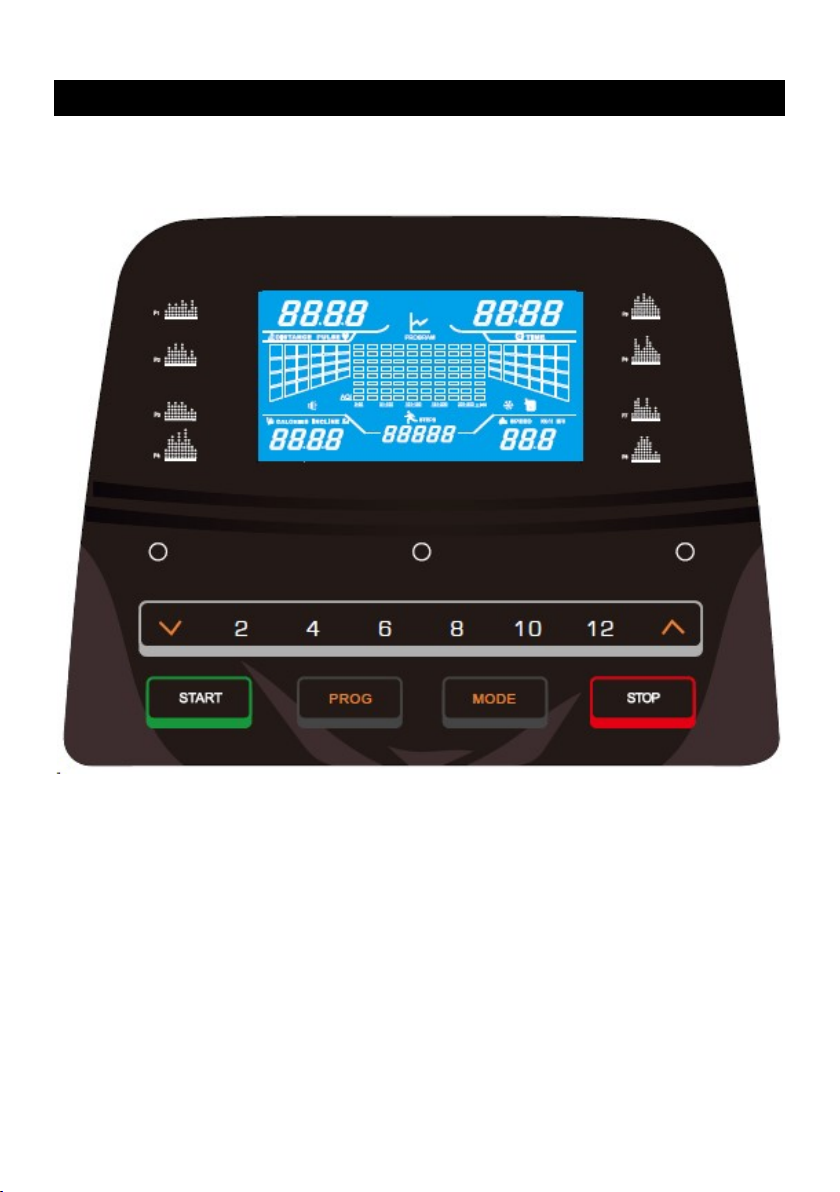

A: Ce display affiche simultanément la
Durée; Les Programmes; La Vitesse;
La Distance; Le Pólux; Les Calories et
Les Pas.
B: Boutons ou touches d’accès rapide
à la vitesse (2 – 4 – 6 – 8 – 10 -
12Km/h).
C: Ce moniteur dispose de 6 boutons
ou touches: PROGRAM; MODE,
START; STOP; VITESSE Km/h (▲▼).
MISE EN MARCHE.-
Connectez le moniteur à une prise
munie d’une mise à la TERRE. Placez
l’interrupteur (L) sur la position (1).
Fig.1. La clé de sécurité (g) doit être
introduite dans son logement (E)
Fig.2, faute de quoi, la machine ne se
mettra pas en marche. Dès que la clé
de sécurité (g) sera située à sa place
(E), un signal sonore retentira et tous
les écrans afficheront la valeur “00:00”
ce qui voudra dire que lamachine se
trouve sur la position marche
(READY).
FONCTIONNEMENT.-
MODE MANUEL
Ce moniteur dispose de programme
(MANUEL).
Dans del programme de MANUEL il est
possible de programmer la Durée de
l’exercice entre (5 et 99 Minutes), la
distance de (0.5 à 99.9) et les calories,
de (10 à 999).
Appuyez sur la touche MODE pour
accéder aux paramètres Temps,
Distance, Calories. Appuyez sur les
touches SPEED ▼ ▲ pour sélectionner
la valeur souhaitée. Appuyez sur la
touche START pour commencer.

12
En étant dans le mode manuel, vous
pourrez augmenter ou réduire la vitesse
en appuyant sur les touches
SPEED▼▲ de 1.0-14 km/h.
En appuyant sur la touche STOP ou en
retirant la CLÉ DE SÉCURITÉ, la
machine s’arrête.
QUICK START.
En appuyant sur la touche START,
s’allumera et la machine se mettra en
marche à une vitesse de 1.0km/h.
MODE PROGRAMMES.-
Ce moniteur dispose de 13 programmes
(P1-P12, BODY-FAT).
Dans les programmes de P1 à P12 il est
possible de programmer la Durée de
l’exercice entre (5 et 99Minutes).
Graphiques des programmes du P1
au P12.
Voir les dernières pages.-
Avec la machine prête, appuyer sur la
touche PROGRAM et P1 s’affichera au
display. En appuyant sur la touche
PROGRAM vous pourrez accéder aux
programmes (P1 à P12; BODY-FAT), et
le display TIME (Durée) clignotera.
Pour programmer la durée dans le
programme choisi, appuyer sur les
touches SPEED▼▲ (5–99 minutes). Le
temps prédéfini dans le moniteur pour la
durée du programme est de 10 minutes.
Appuyer sur la touche START et la
machine démarrera dans les 3
secondes.
Quelle que soit la phase de l’exercice,
vous pouvez modifier la vitesse en
appuyant sur les touches SPEED▼▲.
PROGRAMME GRAISSE
CORPORELLE.-
BODY-FAT.-
Le programme (BODY-FAT) a été
spécialement conçu pour calculer le
taux de graisse corporelle de
l'utilisateur.
Appuyer sur la touche Programme de
graisse (FAT), puis sur la touche
MODE et tout en appuyant sur les
touches▲▼ sélectionner le Sexe (F1
Homme 01– Femme 02), appuyer sur
MODE pour confirmer. Avec les
touches▲▼ sélectionner votre Âge
(F2 AGE 10–99ans), appuyer sur
MODE pour confirmer.
Avec les touches▲▼ sélectionner
votre Taille (F3 HEIGHT 100-200cm),
appuyer sur MODE pour confirmer.
Avec les touches▲▼ sélectionner
votre Poids (F4 WEIGHT 20–150kg),
appuyer sur MODE pour confirmer.
Poser les mains sur les détecteurs (R)
de pouls (hand-grip), Fig.3. Dans les
secondes suivantes, le résultat sera
affiché sur l’écran (F5).
FAT. (Body fat).–
La fonction de graisse corporelle est
de vous permettre d’évaluer la valeur
de votre graisse corporelle.
TABLEAU DE RÉF.
TYPES DE PHYSIQUE/ BODY TIPE:
Description Femme Homme
Minimum
vital 10–13% 3–5%
Athlétique 14-20% 6–13%
En forme 21–24% 14–17%
Moyen 25–31% 18–24%
Obèse 32% + 25% +
Le profil répondant le mieux à votre
type de physique sera affiché à l'écran
principal.
Il faudra alors poser correctement les
mains sur les détecteurs de pouls (R)
de la Fig.3.

13
ARRÊT D’URGENCE.-
Pour que l’utilisateur puisse faire ses
exercices en toute sécurité, chaque
unité dispose d’une clé de sécurité (g)
et d’un bouton STOP.
La clé de sécurité (g) doit être placée
dans son logement (E), voir Fig.2,
faute de quoi la machine ne se mettra
pas en marche.
Durant les exercices effectués sur cette
machine, l’utilisateur doit attacher la clé
de sécurité à l’un des vêtements qu’il
porte, par l’intermédiaire d’un clip.
Toute secousse fera sortir la clé de son
logement et la machine s’arrêtera
instantanément. Pour la remettre en
marche placez à nouveau la clé dans
son logement.
Si vous n’allez pas utiliser la machine,
retirez la clé de sécurité (g) et gardez-
la hors de la portée des enfants.
En appuyant sur le bouton rouge
STOP, l’unité s’arrête immédiatement.
Pour la remettre en marche, appuyez
sur le bouton START.
MODE D’EMPLOI DU HAND-
GRIP MESURE DU POULS.-
POULS Hand-grip.
Sur ce modèle, le pouls se mesure en
posant les deux mains sur les
senseurs (R) placés sur le guidon,
comme indiqué dans la Fig.3.
Dès que vos mains seront posées sur
les senseurs, un cœur commencera à
clignoter sur l’écran PULSE et votre
fréquence cardiaque sera affichée
dans les secondes suivantes.
Si vos deux mains ne sont pas posées
correctement, la fonction pouls ne
fonctionnera pas.
Si la lettre «P» s’affiche à l’écran ou si
le cœur ne clignote pas, vérifier que
vos mains sont bien posées sur les
senseurs.
REMARQUE: Cette machine n’ est
pas un appareil médical et par
conséquent l’information relative à la
fréquence cardiaque doit être enten-
due comme une information donnée à
titre indicatif.
FABRICANT SE RÉSERVE LE
DROIT DE MODIFIER LES
CARACTÉRISTI-QUES DE SES
PRODUITS SANS PRÉAVIS.

14
ERREURS DE LA MACHINE
E01 Possible message de
panne
Connecter le câble correctement entre le
contrôleur supérieur et le contrôleur inférieur.
E02 Éteint
a.- Vérifier les câbles moteur.
b.- Vérifier que la carte de contrôle n'est pas
brûlée (forte odeur ou fumée).
c.- Vérifiez que la tension est correcte.
E03 Aucun signal du
senseur de la vitesse
Vérifiez la position ou remplacez le capteur
de vitesse.
E05 Possible surcharge du
moteur.
a.- Lubrifier le tapis.
b.- Vérifier que le moteur n'est pas brûlé.
c.- Vérifiez que la carte n'est pas brûlée.
E08 Carte de contrôle brûlée Changez la carte de contrôle.
Pour toute information complémentaire et en cas de doute sur le bon état de l’une
quelconque partie de la machine, n’hésitez pas à appeler le Service d’Assistance
Technique (SAT) au numéro de téléphone d’Assistance Clientèle qui figure à la
dernière page de cette notice.

15
Deutsch
ELEMENTE DES MONITORS.-
A: Auf diesem Display werden
gleichzeitig Dauer; Programme;
Geschwindigkeit; Strecke; Puls;
Angezeigt; Kalorien und die Schritte.
B: Drucktasten oder Schnelltasten für
Geschwindigkeit (2 – 4 – 6 – 8 – 10 -
12Km/h).
C: Diese Elektronikeinheit (Monitor)
verfügt über 6 Tasten: PROGRAM;
MODE; START; STOP; GES-
CHWINDIGKEIT Km/h▲▼.
EINSCHALTEN.-
Schließen Sie das Gerät an einen
GEERDETEN Stecker. Stellen Sie
den Schalter (L) auf Position [1] Fig.1.
Der Sicherheitsschlüssel (g) muss in
seiner Aufnahme (E) Fig.2 stecken,
damit das Gerät gestartet werden
kann. Beim Einstecken des
Sicherheitsschlüssels (e) ertönt ein
akustisches Signal und alle Displays
zeigen den Wert [00:00]; dies
bedeutet dass sich die Maschine in
betriebsbereitem Zustand (READY)
befindet.
BEDIENUNGSHINWEISE.-
MANUELL.
Dieser Monitor verfügt über Programme
(MANUELL).
Innerhalb der Programme von
MANUELL kann die Dauer der
Übungen zwischen (5 und 99 Minuten),
die Entfernung zwischen (0.5 und 99.9)
und die Kalorien zwischen (10 und 999)
eingestellt werden.
Drücken Sie die MODE-Taste, um die
Einstellungen für Zeit, Entfernung und
Kalorien einzugeben. Drücken Sie die

16
Tasten SPEED ▼ ▲, um den
gewünschten Wert auszuwählen.
Drücken Sie die START-Taste, um die
Übung zu starten.
Im MANUELL kann die Geschwindigkeit
durch Betätigen der SPEED-Tasten (+ -
) im Bereich von 1.0 bis 14km/h
eingestellt werden.
Durch Betätigen der Taste STOP oder
Herauszie hen des SICHERHEITS-
SCHLÜSSELS wird das
Gerätangehalten.
QUICK START.
Bei Betätigen der START-Taste auf und
die Maschine geht nach 3 Sekunden bei
einer Geschwindigkeit von 1Km/h in
Betrieb.
MODUS PROGRAMME.-
Dieser Monitor verfügt über 13
Programme (P1-P12; BODY-FAT).
Innerhalb der Programme von P1 bis
P12 kann die Dauer der Übungen
zwischen (5 und 99 Minuten).
Grafiken der Programme P1 bis P12.
Siehe letzte Seiten.-
Ist die Maschine vorbereitet, drücken
Sie die Taste PROGRAM und auf dem
Display erscheint P1. Drücken Sie
PROGRAM, um Zugriff auf die
Programme von (P1 bis P12; BODY-
FAT) und die Anzeige TIME blinkt.
Um die Dauer im gewählten Programm
zu programmieren drücken Sie die
Tasten SPEED▼▲ zwischen 5 und -
99 Minuten). Der Monitor hat eine
vordefinierte Zeit von 10 Minuten für
die Dauer des Programms.
Drücken Sie die Taste START und die
Maschine beginnt nach 3 Sekunden
gemäß den Werten, die Sie
eingegeben haben, zu funktionieren,
wobei auf dem zentralen Display die
Werte in absteigender Folge
angezeigt werden.
Sie können zu jedem Zeitpunkt der
Übung die Geschwindigkeit
verändern, indem Sie die Tasten
SPEED▼▲ drücken.
KÖRPERFETT-PROGRAMM.-
BODY-FAT.-
Das (BODY-FAT) Programm
berechnet den Prozentsatz des
Körperfetts des Benutzers.
Betätigen Sie die Taste Fett-Programm
(FAT) und anschließend MODE. Mit
den Tasten ▲▼ stellen Sie Ihr
Geschlecht (F1 Mann 01- Frau 02) ein
und bestätigen Sie erneut mit MODE.
Geben Sie dann mit den Tasten ▲▼
stellen Sie Ihr Alter (F2 AGE 10 – 99
Jahre) ein und bestätigen den Wert mit
MODE. Stellen Sie dann mit den
Tasten ▲▼ Ihre Körpergröße ein (F3
HEIGHT 100-200cm), die Sie auch
wieder mit MODE bestätigen. Mit den
Tasten ▲▼ geben Sie dann Ihr
Körpergewicht ein (F4 WEIGHT 20 –
150kg) und bestätigen sie erneut mit
MODE. Legen die Hände auf die
Pulssensoren (R) (Hand-grip) Fig.3.
Nach einigen Sekunden erscheinen die
Werte auf den Display (F5).
FAT. (Körperfett).–
Ziel der Funktion Körperfett ist es,
Ihnen zu helfen, den Wert Ihres
Körperfetts zu bewerten.
KÖRPERTYPEN / BODY TYPE:
Beschreibung Frau Mann
Essentielles Fett 10–13% 3–5%
Sportler 14-20% 6–13%
Fitness 21–24% 14–17%
Mittel 25–31% 18–24%
Übergewichtig 32% + 25% +

17
Auf dem Hauptbildschirm wird der
Profiltyp für Ihren Körpertyp angezeigt.
Positionieren Sie Ihre Hände korrekt
auf den Pulssensoren (R) Fig.3.
NOTAUS.-
Zur optimalen Sicherheit des Benutzers
verfügt dieses Gerät über einen
Sicherheitsschlüssel (g) und eine
STOP-Taste.
Der Sicherheitsschlüssel (g) muss in
seine Aufnahme (E) gesteckt werden
Fig.2. Anderenfalls kann das Gerät nicht
gestartet werden.
Wenn Sie das Gerät benutzen,
befestigen Sie den Sicherheitsschlüssel
mit einem Clip an Ihrer Kleidung. Durch
kräftiges Ziehen kann der Schlüssel so
aus der Aufnahme gezogen werden und
das Gerät bleibt sofort stehen.
Um es erneut zu starten, stecken Sie
den Schlüssel einfach wieder in die
Aufnahme.
Wenn das Gerät nicht benutzt wird,
ziehen Sie bitte den
Sicherheitsschlüssel ab und bewahren
Sie ihn außerhalb der Reichweite von
Kindern auf.
Durch Betätigen der roten STOP–
Taste wird das Gerät sofort
angehalten.
Um es erneut in Betrieb zu nehmen,
betätigen Sie bitte die START-Taste.
ANWEISUNGEN VERWENDUNG
DES HAND-GRIP
PULSMESSUNG.-
PULS Handgrip
Bei diesem Modell wird der Puls
gemessen, indem man beide Hände
auf die Sensoren (R) legt, die sich am
Lenker befinden, Fig.3.
Wenn beide Hände auf den Sensoren
liegen, beginnt das Herz zu blinken,
das PULSE des Monitors anzeigt und
nach einigen Sekunden erscheint Ihre
Herzfrequenz.
Dies funktioniert nur, wenn Sie beide
Arme korrekt aufgelegt haben.
Erscheint auf dem Bildschirm ein „P“
oder blinkt ein Herz, versichern Sie
sich, dass beide Hände auf den
Sensoren liegen.
WICHTIG: Es handelt sich hier nicht
um ein medizinisches gerät. die
angaben zum herzrhythmus sind
daher reine richtwerte.
HERSTELLER BEHÄLT SICH DAS
RECHT VOR, DIE
SPEZIFIKATIONEN SEINER
PRODUKTE OHNE VORHERIGE
ANKÜNDIGUNG ZU ÄNDERN.

18
FEHLERMELDUNG DES GERÄTS
E01 Möglicher
Meldungsfehler
Das Kabel zwischen oberer und unterer
Kontrollvorrichtung korrekt anschließen.
E02 Sicherung ausgelöst.
a.- Überprüfen Sie die Motorkabel.
b.- Stellen Sie sicher, dass die Kontrollkarte
nicht verbrannt ist (starker Geruch oder
Rauch).
c.- Überprüfen Sie, ob die Spannung korrekt
ist.
E03 Kein Signal des
Geschwindigkeitssensors
Überprüfen Sie die Position oder tauschen
Sie den Geschwindigkeitssensor aus.
E05 Mögliche
Motorüberlastung
a.- Schmieren Sie das Band.
b.- Überprüfen Sie, ob der Motor nicht
verbrannt ist.
c.- Überprüfen Sie, ob die Kontrollkarte nicht
verbrannt ist.
E08 Verbrannte Kontrollkarte. Ändern Sie die Kontrollkarte.
Sollten über den Zustand einer Komponente Zweifel bestehen, setzen Sie sich bitte
mit dem (TKD) Technischen Kundendienst in Verbindung, indem Sie das
Servicetelefon anrufen (siehe letzte Seite des Handbuchs).

19
Português
ELEMENTOS DO MONITOR.-
A: Neste display mostram-se
simultaneamente o Tempo;
Programas; Velocidade; Distância;
Pulsação, Calorias, Passos.
B: Botões ou teclas de acesso rápido
à velocidade (2 – 4 – 6 – 8 – 10 -
12Km/h).
C: Este electrónico (Monitor) possui 8
botões ou teclas: PROGRAM; MODE;
INCLINAÇÃO (▲▼); START/STOP;
VELOCIDADE Km/h (▲▼).
COLOCAÇÃO EM
FUNCIONAMENTO.-
Ligue a máquina a uma ficha com
ligação à terra. Coloque o interruptor
(L) na posição (1). Fig.1.
A chave de segurança (g) deverá estar
introduzida no seu alojamento (E) Fig.2.
Caso contrário, a máquina não entrará
em funcionamento. Ao colocar a chave
de segurança (g) no seu lugar (E),
ouvir-se - á um sinal sonoro e todos os
displays mostrarão o valor «00:00», o
que significa que a máquina está na
posição de colocação em
funcionamento (READY).
INSTRUÇÕES DE
FUNCIONAMENTO.-
MODO MANUAL
Este monitor dispõe de programa
(MANUAL).
Dentro do programa MANUAL pode
ser programado o Tempo de duração
do exercício entre (5 e 99 Minutos), a
distância entre (0.5 e 99.9) e as
calorias entre (10 e 999).
Pressione a tecla MODE para inserir

20
as configurações de tempo, distância
e calorias. Pressione as teclas
SPEED ▼ ▲ para selecionar o valor
desejado. Pressione a tecla START
para iniciar o exercício.
Estando no modo MANUAL, poderá
aumentar ou diminuir a velocidade
apertando as teclas SPEED (+ -) entre
os valores de 1.0–14 Km/h.
Apertando a tecla STOP ou tirando a
CHAVE DE SEGURANÇA a máquina
parará.
QUICK START.
Apertando a tecla START, e a
máquina começará a funcionar
transcorridos 3 segundos com uma
velocidade de 1.0Km/h.
MODO PROGRAMAS.-
Este monitor dispõe de 13 programas
(P1-P12; BODY-FAT).
Dentro dos programas de P1 a P12
pode ser programado o Tempo de
duração do exercício entre (5 e 99
Minutos).
Gráficos de programas do P1 ao P12.
Ver paginas finais.-
Estando a máquina preparada, prima
a tecla PROGRAM e aparecerá no
ecrã P1; premindo a tecla PROGRAM
acede aos programas de (P1 a P12;
BODY-FAT); e o ecrã de TIME
(Tempo) ficará a piscar.
Para programar a duração do tempo
no programa escolhido, prima as
teclas SPEED ▼▲ (5 – 99 minutos).
O monitor tem um tempo pré-definido
de 10 minutos para a duração do
programa.
Premindo a tecla START, a máquina
iniciará o funcionamento após 3
segundos, indicados de forma
descendente no ecrã central de
acordo com os valores que tenha
introduzido.
Pode variar em qualquer momento do
programa, a velocidade, premindo as
teclas SPEED▼▲.
PROGRAMA DE GORDURA
CORPORAL.-
BODY-FAT.-
O programa (BODY-FAT) foi criado
para calcular a percentagem de
gordura corporal do utilizador.
Carregue na tecla Programa de
gordura (FAT), carregue depois na
tecla MODE e, ao carregar nas
teclas▲▼, seleccione o Sexo (F1
Homem 01 – Mulher 02), carregue em
MODE para confirmar, seleccione com
as teclas▲▼ a sua Idade (F2 AGE 10 –
99 años), carregue em MODE para
confirmar, seleccione com as teclas▲▼
a Altura (F3 HEIGHT 100 - 200cm),
carregue em MODE para confirmar,
seleccione com as teclas▲▼ o seu
Peso (F4 WEIGHT 20 – 150Kg) e
carregue em MODE para confirmar.
Coloque as mãos sobre os sensores
(R) de pulsação (hand-grip), como
mostra a Fig.3, e ao fim de uns
segundos aparecerá o resultado do
display do valor (F5).
