Binder VDL Series User manual

Version 10/2016 Art. No. 7001-0137
Montageanleitung für Vakuummodul
für Vakuumtrockenschränke VD und VDL
D
Mounting Instructions for Vacuum Module
for Vacuum Drying Ovens VD and VDL
GB
GB
Manuel de montage du module de vide
pour les étuves à vide VD et VDL
F
BINDER GmbH
Address Postfach 102
78502 Tuttlingen, Germany
Tel. [phone]
Fax [phone]
Internet http://www.binder-world.com
E-mail [e-mail]
Service Hotline [phone]
Service Fax [phone]
Service E-Mail [e-mail]
Service Hotline USA [phone] or [phone] x3
Service Hotline Asia Pacific [phone] or [phone]
Service Hotline Russia and CIS [phone]

D
Montageanleitung für Vakuummodul 10/2016 Seite 2/32
Anleitung zur Montage des Vakuummoduls
Inhalt
1. Sicherheitshinweise .............................................................................................2
2. Lieferumfang.........................................................................................................3
3. Montage des Vakuumtrockenschranks auf dem Vakuummodul ......................4
3.1. Aufstellung ..........................................................................................................................................4
3.2. Montage des Verbindungsblechs........................................................................................................5
4. Verlegen der Saugleitung.....................................................................................6
4.1. Schlauchanschluss am Vakuumtrockenschrank VD ..........................................................................6
4.2. Schlauchanschluss am Vakuumtrockenschrank VDL ........................................................................6
4.3. Befestigung des Schlauchs an der Gehäuserückwand......................................................................7
5. Kondensat-Auffangwanne ...................................................................................8
6. Herstellung des Potenzialausgleichs beim VDL ................................................9
6.1. Potenzialausgleich zwischen VDL und Vakuummodul.......................................................................9
6.2. Potenzialausgleich zwischen Kondensat-Auffangwanne und Vakuum-modul...................................9
6.3. Potenzialausgleich zwischen Vakuumpumpe und Vakuummodul....................................................10
6.4. Potenzialausgleich zwischen Vakuummodul und der ableitfähigen Oberfläche am
Aufstellungsort ..................................................................................................................................11
7. Anschluss einer Absaugung am Vakuummodul..............................................11

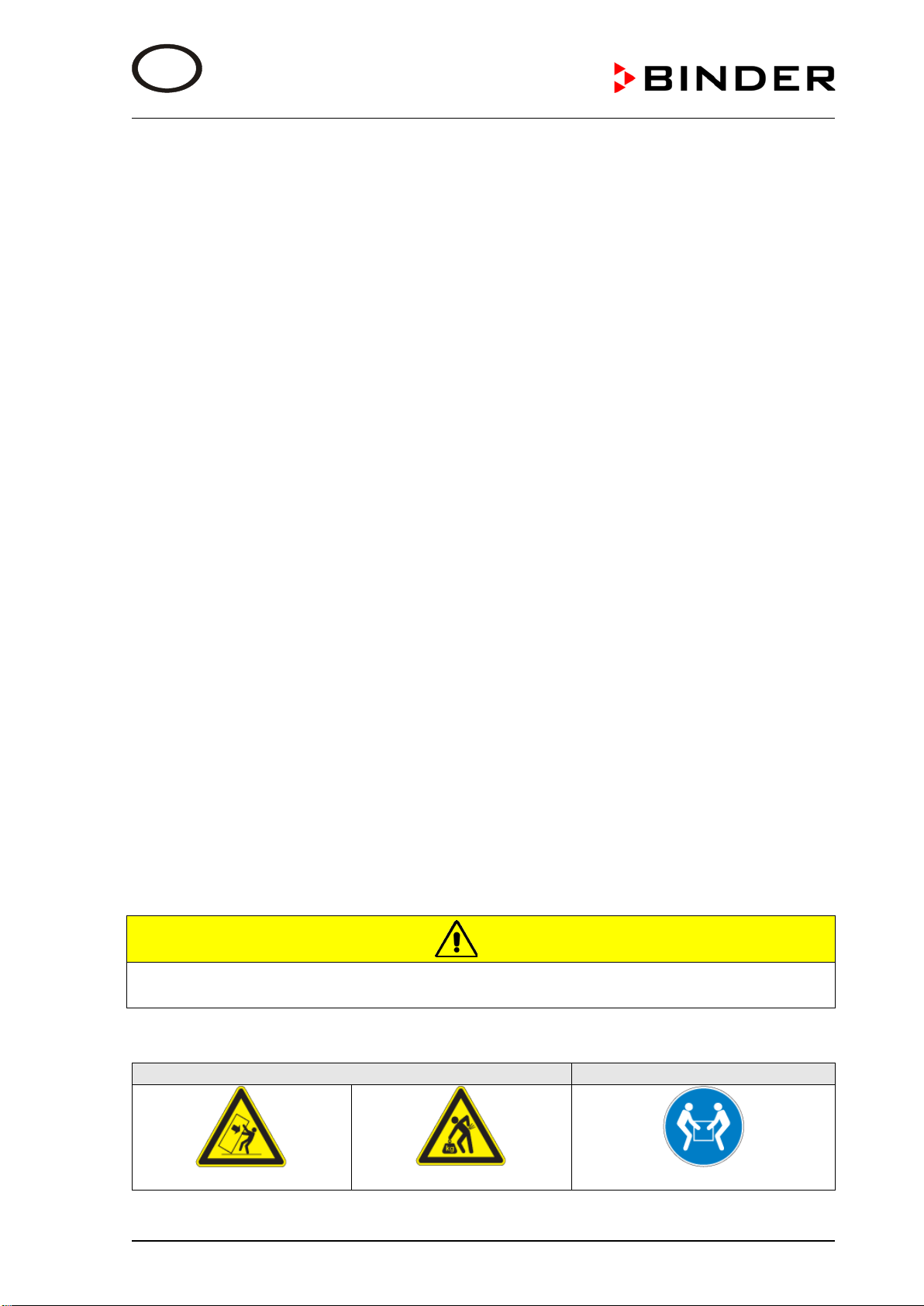

1. Sicherheitshinweise
Warnstufen
VORSICHT
Hinweis auf eine gefährliche Situation, die, wenn sie nicht vermieden wird, möglicherweise zu mittle-
ren oder leichten (reversiblen) Verletzungen führen kann.
Piktogramme
Warnungen
Gebote
Umkippen des Gerätes
Heben schwerer Lasten
Anheben mit mehreren Personen

D
Montageanleitung für Vakuummodul 10/2016 Seite 3/32
2. Lieferumfang
Folgende Anschlussteile sind im Lieferumfang des Vakuummoduls enthalten:
VD / VDL 23 VD / VDL 53 VD / VDL
115
Haltewinkel
5 x
4020-0140
6 x
4020-0140
7 x
4020-0140
Kabelbinder 5 x 6 x 7 x
Verbindungsblech 1 x 1 x 1 x
Schrauben für Verbindungsblech 6 x 6 x 8 x
Erdungskabel für Pumpenanschluss 1 x 1 x 1 x
Erdungskabel für Anschluss an leitfähige Oberfläche
Folgende Anschlussteile sind im Lieferumfang der Vakuumpumpen enthalten:
VD 23 VD 53 VD 115
Anschlusskit
VP1-VP3
1 x
8012-0146
1 x
8012-0146
1 x
8012-0146
VDL 23 VDL 53 VDL 115
Anschlusskit
für VP4
1 x
8012-0621
1 x
8012-0621
1 x
8012-0621

D
Montageanleitung für Vakuummodul 10/2016 Seite 4/32
VDL 23 VDL 53 VDL 115
Anschlusskit
für VP5
1 x
8012-0622
1 x
8012-0622
1 x
8012-0622
VDL 23 VDL 53 VDL 115
Kondensat-Auffangwanne für VP4 (MZ 2C EX)
mit zwei Schrauben 1 x
4022-0365
1 x
4022-0365
1 x
4022-0365
Kondensat-Auffangwanne für VP5 (MD 4C EX)
mit zwei Schrauben 1 x
4022-0366
3. Montage des Vakuumtrockenschranks auf dem Vakuummodul
3.1. Aufstellung
Platzieren Sie den Vakuumtrockenschrank auf dem Vakuummodul.
VORSICHT
Rutschen, Fallen oder Kippen des Gerätes.
Beschädigung des Gerätes.
Verletzungsgefahr durch Heben schwerer Lasten.
∅Gerät NICHT am Türgriff oder an der Tür anheben.
Geräte der Größe 23 und 53 im Bereich der Gerätefüße mit 4 Personen anheben.
Geräte der Größe 115 mit 6 Personen anheben.
An der Oberseite des Vakuummoduls befinden sich 4 hervorstehende Sechskantschrauben. Die Füße
des Vakuumtrockenschranks haben mittig eine Aussparung für diese Schrauben. Positionieren Sie die
Eckfüße genau auf den Schrauben. Damit ist das Gerät gegen seitliches Verrutschen gesichert.

D
Montageanleitung für Vakuummodul 10/2016 Seite 5/32
Vakuumtrockenschrank
Vakuummodul
3.2. Montage des Verbindungsblechs
Eine zusätzliche Sicherung erfolgt durch die Montage des mitgelieferten Verbindungsblechs. Schrau-
ben sie die entsprechenden Kreuzschlitzschrauben am Vakuumtrockenschrank und am Vakuummodul
ab und schrauben Sie damit das Verbindungsblech an.
Befestigung des Verbindungsblechs:
Größe 23 und 53: Befestigung mit 6 Schrauben
Größe 115 : Befestigung mit 8 Schrauben
Beim VDL ist die Montage dieses Verbindungsblechs Bestandteil des Erdungskonzeptes.

D
Montageanleitung für Vakuummodul 10/2016 Seite 6/32
4. Verlegen der Saugleitung
4.1. Schlauchanschluss am Vakuumtrockenschrank VD
Bei der Option „Vakuummodul mit Pumpe“ liegt dem Vakuummodul der Anschlusskit VP1-VP3 (Art.
Nr. 8012-0146) bei. Dieser enthält neben dem passenden Vakuumschlauch (Kautschukschlauch DN
8) alle nötigen Verbindungsteile zum Anschluss von Schlauch und Vakuumpumpe:
•2,5 m Kautschukschlauch DN 8
•Spannring Alu DN10/16
•Universalzentrierring DN10/16
•Kleinflansch mit Schlauchwelle DN 16
•2 Schlauchschellen
Schließen Sie den Vakuumschlauch an den
Vakuumanschluss (Kleinflansch DN 16) an
der Geräterückseite an und sichern Sie ihn
mit einer Schlauchschelle.
4.2. Schlauchanschluss am Vakuumtrockenschrank VDL
Bei der Option „Vakuummodul mit Pumpe“ liegt dem Vakuummodul je nach Pumpentyp der passende
Anschlusskit für VP4 (Art. Nr. 8012-0621) oder VP5 (Art. Nr. 8012-0622) bei. Dieser enthält neben
einem passenden Vakuumschlauch alle nötigen Verbindungsteile zum Anschluss von Schlauch und
Vakuumpumpe:
Zur Montage der VDL Anschlusskits für VP4 und VP5 siehe die den Anschlusskits beige-
fügte Montageanleitung Art. Nr. 7001-0152.

D
Montageanleitung für Vakuummodul 10/2016 Seite 7/32
4.3. Befestigung des Schlauchs an der Gehäuserückwand
Schrauben Sie die entsprechenden Kreuzschlitzschrauben
am Vakuumtrockenschrank ab und schrauben Sie mit die-
sen die mitgelieferten Winkel an.
Befestigen Sie den
Schlauch an diesen Win-
keln mit den Kabelbindern:
Führen Sie den Schlauch hinten in das Vakuummodul.
Der Schlauch muss fallend und ohne Schlaufen zur Pumpe
verlegt werden. Kürzen Sie ihn bei Bedarf.
Vakuumtrockenschrank mit montiertem Vakuummodul und angeschlossenem Schlauch:
VD VDL

D
Montageanleitung für Vakuummodul 10/2016 Seite 8/32
5. Kondensat-Auffangwanne
Sicherheitskonzept:
Falls beim Entnehmen des gefüllten Kondensatkolbens der Pumpe versehentlich Lösungsmittel ver-
schüttet wird, wird dieses von der Wanne aufgefangen. Ergänzende Sicherheitsmaßnahmen sind die
Absaugung vom Vakuummodul (Kap. 7) sowie die vorgeschriebene Aufstellung des Moduls auf einer
ableitfähigen Oberfläche, zu der eine leitfähige Verbindung von Modul, Pumpe und Auffangwanne
besteht (Kap. 6).
Die Kondensat-Auffangwanne liegt den BINDER Pumpen VP4 und VP5 bei.
Die Kondensat-Auffangwanne ist auch separat nachzubestellen:
Größe Vakuummodul Pumpe Auffangwanne, Art. Nr.
23 / 53 / 115 VP4 (MZ 2C EX) 4022-0365
115 VP5 (MD 4C EX) 4022-0366
In den folgenden Abbildungen ist die Kondensat-Auffangwanne in blau dargestellt.
Vakuummodul Größe 23 / 53 / 115 mit Vaku-
umpumpe VP4 (MZ 2C EX) und montierter
Kondensat-Auffangwanne
Vakuummodul Größe 115 mit Vakuumpumpe VP5
(MD 4C EX) und montierter Kondensat-Auffangwanne

D
Montageanleitung für Vakuummodul 10/2016 Seite 9/32
6. Herstellung des Potenzialausgleichs beim VDL
Potenzialausgleich muss generell über Außenerdungsanschlüsse erfolgen, damit im Kurzschlussfall
keine Potenziale eingebracht werden können. Wir empfehlen, nach der Aufstellung von VDL und Va-
kuummodul und Umsetzung aller nachfolgend beschriebenen Maßnahmen zur Herstellung des Poten-
zialausgleichs, vor Inbetriebnahme eine Schutzleitermessung durchzuführen.
6.1. Potenzialausgleich zwischen VDL und Vakuummodul
Die leitfähige Verbindung zwischen VDL und Vakuummodul wird über die Montage des Verbindungs-
blechs hergestellt (Kap. 3.2). Dieses erfüllt neben der Stabilisierungsfunktion somit auch eine Schutz-
funktion, indem es den Potenzialausgleich gewährleistet.
6.2. Potenzialausgleich zwischen Kondensat-Auffangwanne und Vakuum-
modul
Um eine leitfähige Verbindung zwischen der Kondensat-Auffangwanne und dem Vakuummodul her-
zustellen, wird der vordere Rand der Wanne mit zwei mitgelieferten Schrauben an der Front des Va-
kuummoduls angeschraubt.
Position der Schrauben am Vakuummodul Größe
23 / 53 / 115 mit Vakuumpumpe VP4 (MZ 2C EX)
und montierter Kondensat-Auffangwanne
Position der Schrauben am Vakuummodul Größe 115
mit Vakuumpumpe VP5 (MD 4C EX) und montierter
Kondensat-Auffangwanne

D
Montageanleitung für Vakuummodul 10/2016 Seite 10/32
6.3. Potenzialausgleich zwischen Vakuumpumpe und Vakuummodul
Zur Herstellung einer leitfähigen Verbindung zwischen Vakuumpumpe und Vakuummodul wird ein
Erdungskabel (grün-gelb, Länge 80 cm, Querschnitt 6 mm² ) mit Kabelösen mitgeliefert. Dieses Kabel
ist bereits am Stehbolzen rechts hinten am Boden des Vakuummoduls befestigt.
Blick ins geöffnete Vakuummodul mit Position des
Stehbolzens und Anschluss des Erdungskabels
Befestigen Sie das freie Ende des Erdungskabels an der Pumpenrückseite
Vakuumpumpe VP4 (MZ 2C EX)
für VDL 23 / 53 / 115 Vakuumpumpe VP5 (MD 4C EX) für VDL 115
Mit der dargestellten Schraube lässt sich das Erdungskabel befestigen: Drehen Sie die Schraube her-
aus, bringen Sie die Kabelöse des Erdungskabels und eine Zahnscheibe an und befestigen Sie diese
wieder mit der Schraube.
Anschließend die Pumpe ins Vakuummodul stellen.

D
Montageanleitung für Vakuummodul 10/2016 Seite 11/32
6.4. Potenzialausgleich zwischen Vakuummodul und der ableitfähigen Ober-
fläche am Aufstellungsort
Zur Herstellung einer leitfähigen Verbindung zwischen dem Vakuummodul und der ableitfähigen Ober-
fläche am Aufstellungsort wird ein Erdungskabel (grün-gelb, Länge 80 cm, Querschnitt 6 mm² ) mit
Kabelösen mit dem Vakuummodul mitgeliefert.
Das Vakuummodul hat ebenso wie der VDL links unten an der Rückwand eine Befestigungsver-
schraubung für die Erdung. Schrauben Sie die Mutter ab und befestigen Sie die Kabelöse des Er-
dungskabels am Stehbolzen der Verschraubung. Befestigung mit einer Zahnscheibe sichern und die
Mutter wieder aufschrauben.
Befestigungsverschraubung an der Rückseite
des Vakuummoduls (Lieferzustand)
Befestigtes Erdungskabel
Verbinden Sie das andere Ende des Erdungskabels mit der ableitfähigen Oberfläche am Aufstellungs-
ort.
7. Anschluss einer Absaugung am Vakuummodul
Ohnehin sollte der gesamte Aufstellungsbereich mit einer Absaugung versehen sein, was zur Vermei-
dung einer explosionsfähigen Atmosphäre bei der Beladung des Gerätes sowie bei Entnahme des
Beschickungsgutes bei nicht vollständiger Trocknung dient.
Zusätzlich wird empfohlen, an den vorgesehenen Anschluss an der Rückwand des Vakuummoduls
(Stutzen Ø 100 mm , Länge ca. 40 mm) eine Absaugung anzuschließen. Dies dient dazu, das Entste-
hen einer explosionsfähigen Atmosphäre im Innern des Vakuummoduls zu vermeiden, falls beim Ent-
nehmen des gefüllten Kondensatkolbens versehentlich Lösungsmittel verschüttet wird.

GB
GB
Mounting instructions for vacuum module10/2016 Page 12/32
Mounting instructions for vacuum module
Contents
1. Safety instructions..............................................................................................12
2. Scope of delivery................................................................................................13
3. Mounting the vacuum drying oven on the vacuum module............................14
3.1. Installation.........................................................................................................................................14
3.2. Mounting the connecting plate..........................................................................................................15
4. Installing the suction line...................................................................................16
4.1. Hose connection at the vacuum drying oven VD..............................................................................16
4.2. Hose connection at the vacuum drying oven VDL............................................................................16
4.3. Fixing the hose at the housing rear...................................................................................................17
5. Condensate collecting tray................................................................................18
6. Achieving equipotential bonding with VDL......................................................19
6.1. Equipotential bonding between the VDL and vacuum module.........................................................19
6.2. Equipotential bonding between the condensate collecting tray and vacuum module......................19
6.3. Equipotential bonding between the vacuum pump and the vacuum module ...................................20
6.4. Equipotential bonding between the vacuum module and the conductive surface of the
installation site...................................................................................................................................21
7. Connection of a suction system at the vacuum module.................................21
1. Safety instructions
Signal word panel
CAUTION
Indicates a potentially hazardous situation which, if not avoided, may result in moderate or minor (re-
versible) injury.
Pictograms
Warning signs
Mandatory action signs
Stability hazard
Lifting hazard
Lift with several persons

GB
GB
Mounting instructions for vacuum module10/2016 Page 13/32
2. Scope of delivery
The following connection parts are included with the vacuum module:
VD / VDL 23 VD / VDL 53 VD / VDL
115
Bracket
5 x
4020-0140
6 x
4020-0140
7 x
4020-0140
Cable tie 5 x 6 x 7 x
Connecting plate 1 x 1 x 1 x
Screws for connecting plate 6 x 6 x 8 x
Grounding cable for connection of pump 1 x 1 x 1 x
Grounding cable for connection to conductive surface
The following connection parts are included with the vacuum pumps:
VD 23 VD 53 VD 115
VP1-VP3
connection kit
1 x
8012-0146
1 x
8012-0146
1 x
8012-0146
VDL 23 VDL 53 VDL 115
Connection kit for
VP4
1 x
8012-0621
1 x
8012-0621
1 x
8012-0621

GB
GB
Mounting instructions for vacuum module10/2016 Page 14/32
VDL 23 VDL 53 VDL 115
Connection kit for
VP5
1 x
8012-0622
1 x
8012-0622
1 x
8012-0622
VDL 23 VDL 53 VDL 115
Condensate collecting tray for VP4 (MZ 2C EX)
with two screws 1 x
4022-0365
1 x
4022-0365
1 x
4022-0365
Condensate collecting tray for VP5 (MD 4C EX)
with two screws 1 x
4022-0366
3. Mounting the vacuum drying oven on the vacuum module
3.1. Installation
Place the vacuum drying oven on top of the vacuum module.
CAUTION
Sliding, falling down, or tilting of the unit.
Damage to the unit.
Risk of injury by lifting heavy loads.
∅Do NOT lift the unit using the door handle, the door or at the lower housing.
Lift units size 23 and 53 at its four lower corners with the aid of four people.
Lift the units of size 115 with the aid of six people.
On the vacuum module top surface there are 4 protruding hexagon head screws. The feet of the vac-
uum drying oven provide a central recess for these screws. Place the corner feet exactly on these
screws. Thus the unit is protected against lateral sliding.

GB
GB
Mounting instructions for vacuum module10/2016 Page 15/32
Vacuum drying oven
Vacuum module
3.2. Mounting the connecting plate
An additional consolidation is obtained by mounting the delivered connecting plate. Unscrew the ac-
cording Phillips screws at the vacuum drying oven and at the vacuum module and use them to fasten
the connecting plate.
Fixation of the connecting plate:
Sizes 23 and 53 : Fixation with 6 screws
Size 115 : Fixation with 8 screws
With VDL, mounting this connecting plate is part of the grounding concept.

GB
GB
Mounting instructions for vacuum module10/2016 Page 16/32
4. Installing the suction line
4.1. Hose connection at the vacuum drying oven VD
With option “Vacuum module with pump”, the vacuum module comes with the VP1-VP3 connection kit
(Art. No. 8012-0146), which includes besides an appropriate vacuum hose (soft rubber hose DN 8) all
necessary connection parts to connect the hose and the vacuum pump:
•2.5 m soft rubber hose DN 8
•Aluminum straining ring DN10/16
•Outer centering ring DN10/16
•Small flange with hose shaft DN16
•2 hose clamps
Connect the vacuum hose to the vacuum connec-
tion (small flange DN 16) on the unit rear and se-
cure it with a hose clamp.
4.2. Hose connection at the vacuum drying oven VDL
With option “Vacuum module with pump”, the vacuum module comes with the connection kit appropri-
ate for the pump model VP4 (kit Art. no. 8012-0621) or VP5 (kit Art. no. 8012-0622). The kit includes
which besides an appropriate vacuum hose all necessary connection parts to connect the hose and
the vacuum pump.
For mounting the VDL connection kits for VP4 and VP5, please refer to the mounting
instructions Art. no. 7001-0152 coming with the connection kits.

GB
GB
Mounting instructions for vacuum module10/2016 Page 17/32
4.3. Fixing the hose at the housing rear
Unscrew the corresponding Phillips screws on the vacuum
drying oven and use them to fasten the delivered brackets.
Attach the tube at these
brackets with the cable
ties:
Conduct the tube from behind into the vacuum module.
Install the tube downgrade and without loops toward the
pump. Cut it off if necessary.
Vacuum drying oven with mounted vacuum module and connected hose:
VD VDL

GB
GB
Mounting instructions for vacuum module10/2016 Page 18/32
5. Condensate collecting tray
Safety concept:
If solvents are accidentally spilled when removing the filled condensate collector flask from the pump,
they are collected by the tray. Supplementary safety measures are the extraction from the vacuum
module (chap. 7) as well as the prescribed installation of the module on a conductive surface with a
conductive connection of the module, pump, and collecting tray to this surface (chap. 6)
The condensate collecting tray comes with the BINDER pumps VP4 and VP5.
You can also order the condensate collecting tray separately:
Size of vacuum module Pump Collecting tray, Art. no.
23 / 53 / 115 VP4 (MZ 2C EX) 4022-0365
115 VP5 (MD 4C EX) 4022-0366
The following figures show the condensate collecting tray in blue color.
Vacuum module size 23 / 53 / 115 with vacuum
pump VP4 (MZ 2C EX) and mounted conden-
sate collecting tray
Vacuum module size 115 with vacuum pump VP5
(MD 4C EX) and mounted condensate collecting tray

GB
GB
Mounting instructions for vacuum module10/2016 Page 19/32
6. Achieving equipotential bonding with VDL
Equipotential bonding must always be made via external grounding connections, so that no potential
can be introduced in the event of a short circuit. Following the installation of the VDL and the vacuum
module and implementing all the measures described below to achieve equipotential bonding, we
recommend performing a protective conductor measurement before commissioning.
6.1. Equipotential bonding between the VDL and vacuum module
The conductive connection between the VDL and the vacuum module is established by mounting the
connecting plate (chap. 3.2). Therefore, in addition to the stabilizing function, this plate also fulfills a
protective function by ensuring equipotential bonding
6.2. Equipotential bonding between the condensate collecting tray and vacu-
um module
To establish a conductive connection between the condensate collecting tray and the vacuum module,
screw the front edge of the tray on the front of the vacuum module with two supplied screws.
Position of the screws on the vacuum module size
23 / 53 / 115 with vacuum pump VP4 (MZ 2C EX)
and mounted condensate collecting tray
Position of the screws on the vacuum module size 115
with vacuum pump VP5 (MD 4C EX) and mounted con-
densate collecting tray

GB
GB
Mounting instructions for vacuum module10/2016 Page 20/32
6.3. Equipotential bonding between the vacuum pump and the vacuum mod-
ule
To establish a conductive connection between the vacuum pump and the vacuum module a grounding
cable (green-yellow, 80 cm in length, diameter 6 mm² ) with ring cable lug is supplied. This cable is
already fixed at the stud bolt back right at the bottom of the vacuum module.
View inside the open vacuum module showing the
position of the stud bolt and the point of connecting
the grounding cable
Fasten the free end of the grounding cable on the rear of the pump
Vacuum pump VP4 (MZ 2C EX)
for VDL 23 / 53 / 115 Vacuum pump VP5 (MD 4C EX) for VDL 115
You can connect the grounding cable to the indicated screw: Unscrew the screw, then fix the ring ca-
ble lug of the grounding cable together with a toothed disk with the same screw.
Afterwards place the pump in the vacuum module.
