BION TECHNOLOGIES linea xs inground eco User manual

linea xs inground eco
pureWhite | pureColor
USER MANUAL
BEDIENUNGSANLEITUNG
www.biontechnologies.com
Vorabzug! - Änderungen vorbehalten - Vorabzug!

linea xs inground eco
pureWhite | pureColor
USER MANUAL
Safety Instructions
Devices must be installed by qualified personnel in compliance
with all pertaining regulations.
For your own safety, read all instructions and mounting steps carefully.
Do not attempt to install or use the luminaire until you read and understood the installation instructions and safety labels.
Keep the instructions for maintenance or disassembly work.
The electrical connection may only be carried out by for this purpose trained and authorized personnel.
WARNING - Risk of electric shock!
Operate the fixture only with an undamaged lens, housing, or power cables.
The light source (LED module) of this light is not replaceable.
When the light source reaches its end of life, replace the entire fixture.
LED module: Risk group 1
Vorabzug! - Änderungen vorbehalten - Vorabzug!
2 | www.biontechnologies.com

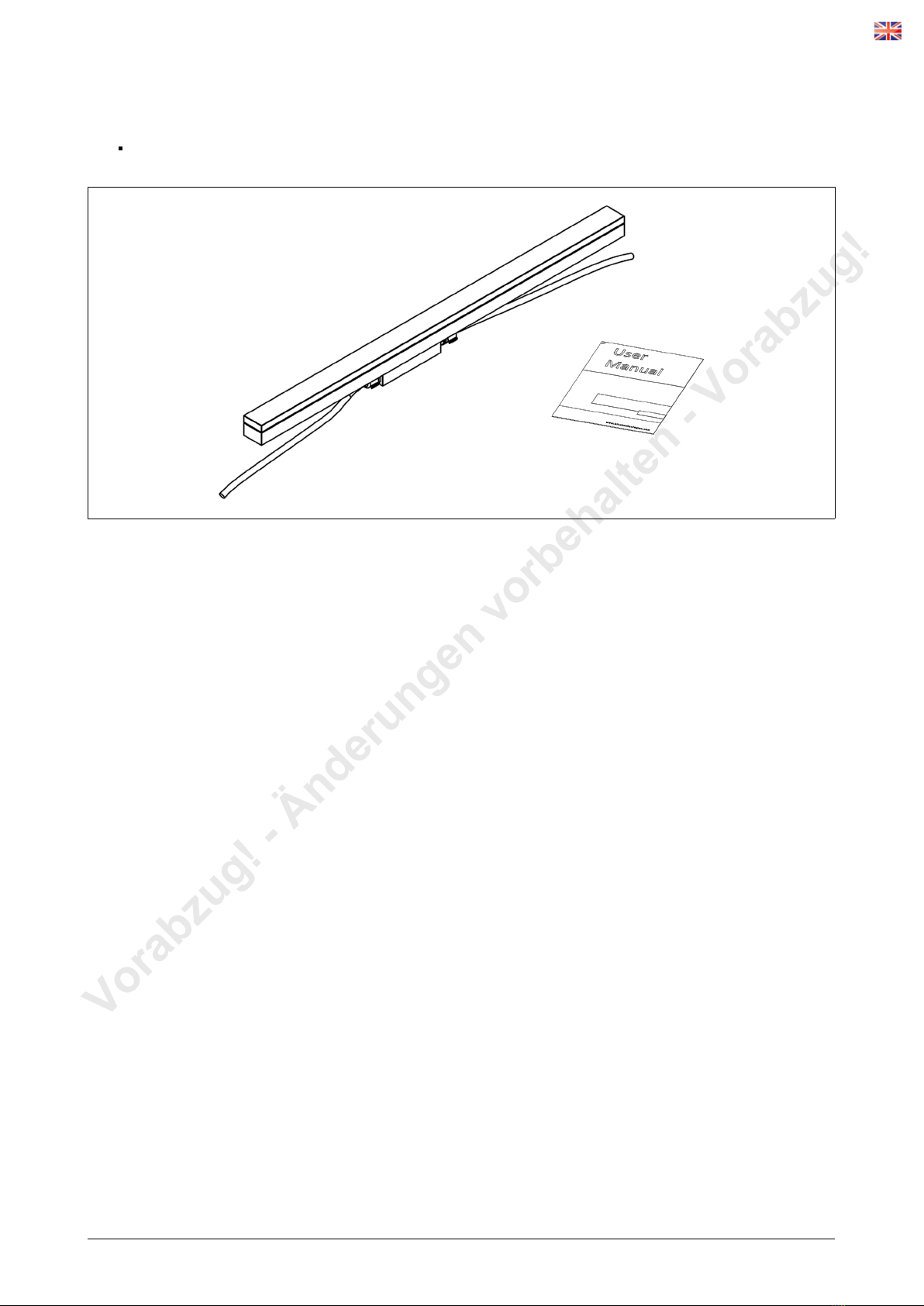

Scope of delivery
Check completeness of supplied device immediately after receipt.
In delivery included:
1x Bion Technologies linea xs inground, as specified (specification may differ from the picture above)
1x User manual
If you detect any transportation damage or differences between specified packing contents and your unpacked delivery, please contact
your dealer immediately.
Vorabzug! - Änderungen vorbehalten - Vorabzug!
www.biontechnologies.com | 3

Technical Data
Dimensions 46 mm x 74 mm [W x H]
1.81 in x 2.91 in [W x H]
Installation housing:
50 mm x 130 mm [W x H]
1.97 in x 5.12 in [W x H]
Standard Unit Lengths 629 mm, 934 mm, 1239 mm
24.77 in, 36.78 in, 48.78 in
Fixture Typ
pureWhite pureColor
Color Temperatures pureWhite 2200 K, 2700 K, 3000 K, 3500 K, 4000 K
* Project-specific color temperature for pureWhite available.
LED-Colors pureColor Red, Green, Blue, Amber
* Project-specific colors for pureColor available.
Beam Angles 8°, 10°, 23°, 43°, 8° x 31°
10° x 42°, 12° x 60°, 14° x 100°, 30° x 60°
Luminous Flux 629 mm (24.77 in): 600 lm
934 mm (36.78 in): 900 lm
1239 mm (48.78 in): 1200 lm
Light Source 629 mm (24.77 in): 16 LEDs
934 mm (36.78 in): 24 LEDs
1239 mm (48.78 in): 32 LEDs
Color Rendering Index Ra >= 80
Antiglare optional:
Hex louver (internal)
Linear louver (internal)
LED-Binning
MacAdam Ellipses Binning 3
Dimming Non-dimmable | Dimmable (DALI , 0 - 10 V , DMX)
Vorabzug! - Änderungen vorbehalten - Vorabzug!
4 | www.biontechnologies.com

Input Voltage Power supply: external | 36 VDC
EXT: Constant current, max. 500 mA
Power Consumption 629 mm (24.77 in): Max. 10 W
934 mm (36.78 in): Max. 15 W
1239 mm (48.78 in): Max. 20 W
Protection Class II
Storage Temperatur -40 °C / +80 °C | -40 °F / +176 °F
Operating Temperature -40 °C / +40 °C | -40 °F / +104 °F
Start-up Temperature -25 °C / +40 °C | -13 °F / +104 °F
Lumen Maintenance [L70] 65’000 h @ 25 °C (77 °F) | 40‘000 h @ 40 °C (104 °F)
Housing Aluminum extruded profile
Housing Color(s)
Black
anodized
Lens Tempered safety glass, extra white
Ingress Protection IP67
Environment
indoor outdoor
Impact Protection IK09
Certification
Vorabzug! - Änderungen vorbehalten - Vorabzug!
www.biontechnologies.com | 5

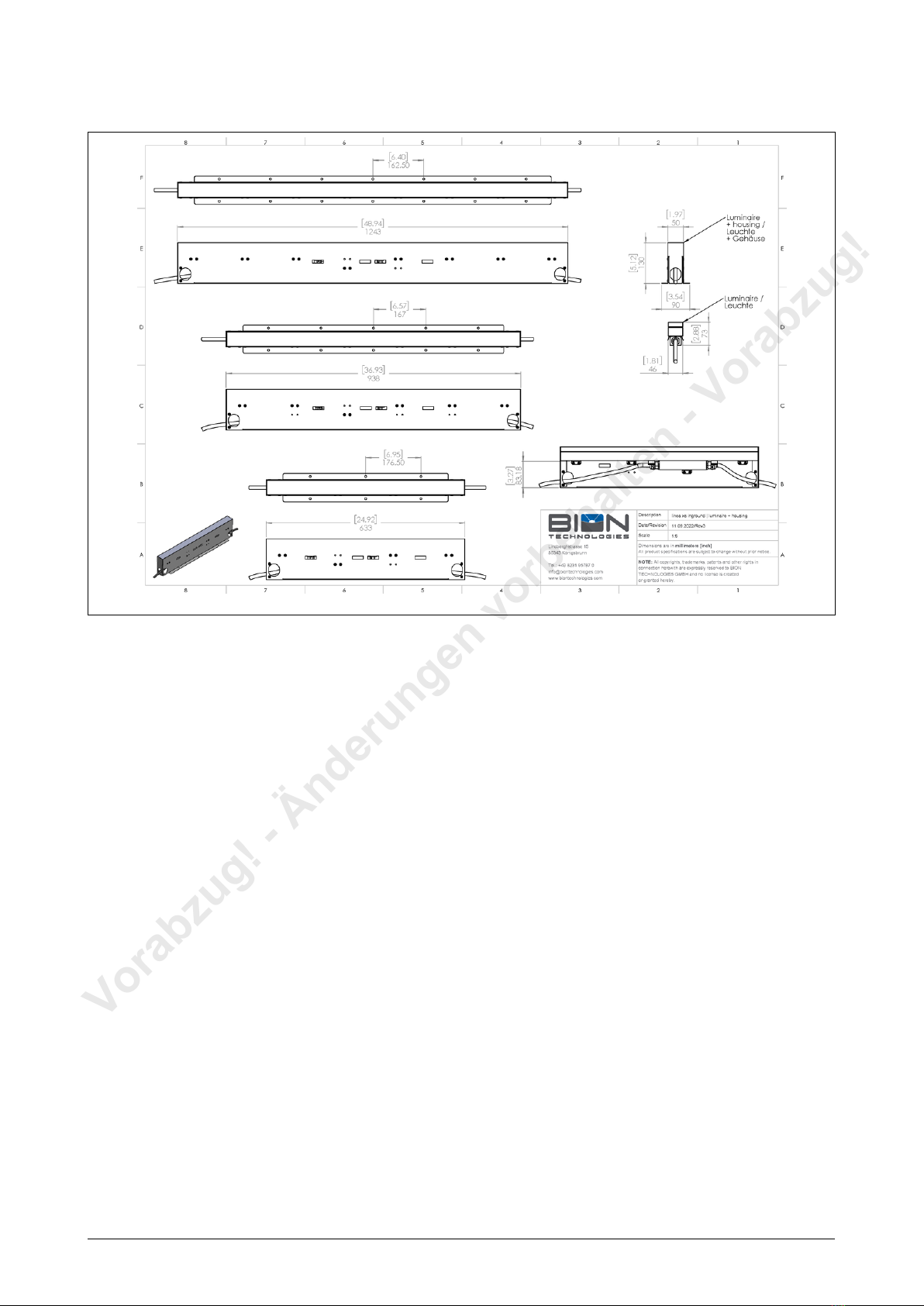

Engineering Drawing
Vorabzug! - Änderungen vorbehalten - Vorabzug!
6 | www.biontechnologies.com

Mounting
1. General
Foundation
The customer should provide a proper foundation to achieve the maximum pressure load. The luminaire is mounted in a recess housing
made of high-strength stainless steel (The installation housing to be ordered separately). The pressure load is transferred to the
foundation by this housing. The foundation must be carried out on a firm subgrade. In order to obtain a firm stableness, the recess
housing has to be firmly concreted in. During the preparation of the foundation, proper drainage shall be provided, so that entering
surface water can drain off.
Soil condition
The luminaire should not have permanent contact with aggressive media. Aggressive media might be washed out of the soil and
corrode the luminaire housing. In case of unknown soil composition, a soil analysis should be made before installation. Aggressive
media that is outgoing from the ground surface might also affect the luminaire. Thus an overuse of deicing agents in the surroundings
should be avoided. Parasitic current, occurring from outside, which is conducted by the luminaire into the soil, will cause corrosion
damage. Suitable countermeasures have to be carried out.

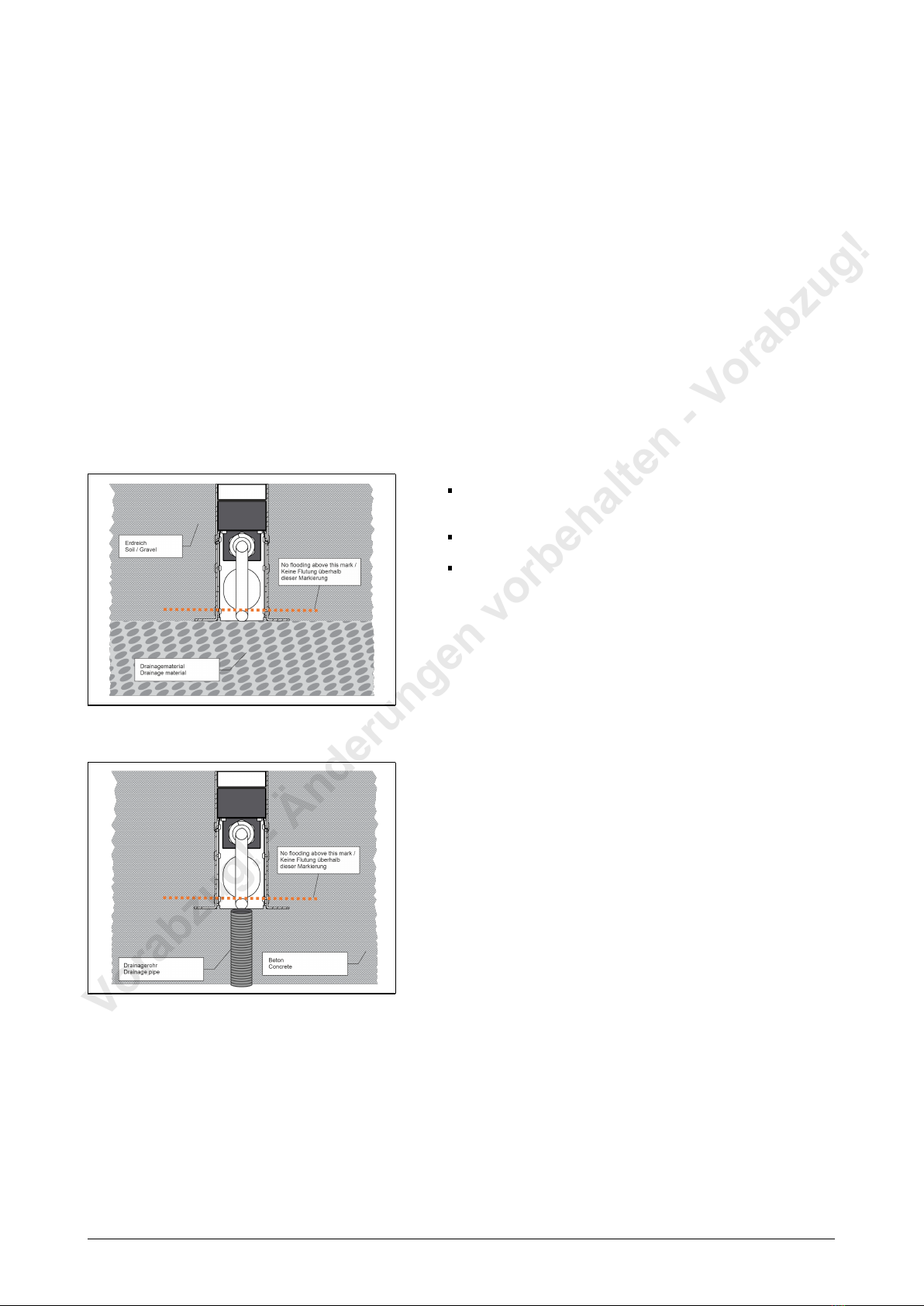

2. Installation Soft Ground / Paving stones
Gravel dust is not an apropriate drainage material! Over the time it
hardens and the drainage capacity will be reduced.
Proper drainage material must support the entire length in order for
it to reach 500 kg / 1100 lbs resistance.
Test your drainage system after installing the installation housing
but before installing your fixtures! The equivalent quantity of water to
the volume of the installation housing must must drain completely in
30 minutes.
3. Installation in Concrete
Test your drainage system after installing the installation housing but before
installing your fixtures! The equivalent quantity of water to the volume of the
installation housing must must drain completely in 30 minutes.
Vorabzug! - Änderungen vorbehalten - Vorabzug!
www.biontechnologies.com | 7

Commissioning
1. EXT - Wire assignment
IMPORTANT NOTICE!
Never carry out or change the electrical connection under voltage!
Work only under voltage-free and completely discharged drivers!
The luminaire is ONLY designed for operation with a constant current driver
with max. 500 mA.
Each string must be terminated with an end fixture or an end plug (do not
plug under voltage).
Vorabzug! - Änderungen vorbehalten - Vorabzug!
8 | www.biontechnologies.com

2. DMX / 0-10V - Wire assignment
Vorabzug! - Änderungen vorbehalten - Vorabzug!
www.biontechnologies.com | 9

Operation
1. Temperature management with integrated Driver (not in EXT-Version)
BION Technologies linea xs inground luminaires with integrated driver feature an active thermal management system to protect the
luminaire against overheating. Sensors detect the state of the luminaire and regulate the light output accordingly. The adjustments of
the power are made via an algorithm relatively over all channels, so that the desired light color is maintained as far as possible. In the
event that the power reduction is not sufficient to protect the luminaire from permanent overtemperature damage, the luminaire switches
off.
IMPORTANT! The shutdown is above the permissible ambient temperature (or surface temperature) during operation.
2. DMX - Modes of operation
3. RDM - Remote Device Management Protocol
RDM is an extension of the DMX protocol defined by ANSI E1.20.
The protocol is used to discover, configure, monitor, and manage BION
Technologies luminaires through a DMX512 network.
BION Technologies luminaires require an RDM-compatible controller
connected to the DMX512 network to read and alter fixture settings and
request fixture data. BION Technologies recommends the scriptus XMT-350
as RDM-Interface to DMX512 networks.
Please see below the full list of the RDM functions BION Technologies
luminaires support. These functions are generally referred to as Parameter
IDs.
Vorabzug! - Änderungen vorbehalten - Vorabzug!
10 | www.biontechnologies.com

Vorabzug! - Änderungen vorbehalten - Vorabzug!
www.biontechnologies.com | 11

Maintenance
Clean device from dirt and residue regularly. Use solvent-free cleaning agents only and do not employ aggressive chemicals or high
pressure cleaner. Operate device only after complete drying.
Conformity
Manufacturer
Bion Technologies GmbH
Lindberghstrasse 15
86343 Koenigsbrunn
Tel: [phone]
Fax: [phone]
www.biontechnologies.com
[email protected]
YouTube: http://www.youtube.com/BIONTECHNOLOGIES
All rights reserved / Subject to change / Specifications may change without notice
Vorabzug! - Änderungen vorbehalten - Vorabzug!
12 | www.biontechnologies.com

linea xs inground eco
pureWhite | pureColor
BEDIENUNGSANLEITUNG
Sicherheitshinweise
Anschluss und Bedienung dieses Geräts sollte ausschließlich
von qualifiziertem Fachpersonal in Übereinstimmung mit allen
geltenden Vorschriften erfolgen.
Lesen Sie zu Ihrer eigenen Sicherheit sorgfältig alle Hinweise und Montageschritte.
Installieren oder verwenden Sie die Leuchte erst, nachdem Sie die Installationsanweisungen und Sicherheitsetiketten gelesen und
verstanden haben.
Bewahren Sie die Anleitung für Wartungs- oder Demontagearbeiten auf.
Der elektrische Anschluss darf nur von fachkundigem Personal durchgeführt werden, das hierfür ausgebildet und befugt ist.
WARNUNG - Gefahr eines elektrischen Schlages!
Betreiben Sie die Leuchte nur mit unbeschädigter Abdeckscheibe, Gehäuse und Versorgungsleitungen.
Die Lichtquelle (LED-Modul) dieser Leuchte ist nicht ersetzbar.
Wenn die Lichtquelle ihr Lebensdauerende erreicht hat, ersetzen Sie die gesamte Leuchte.
LED-Modul: Risikogruppe 1
Vorabzug! - Änderungen vorbehalten - Vorabzug!
www.biontechnologies.com | 13

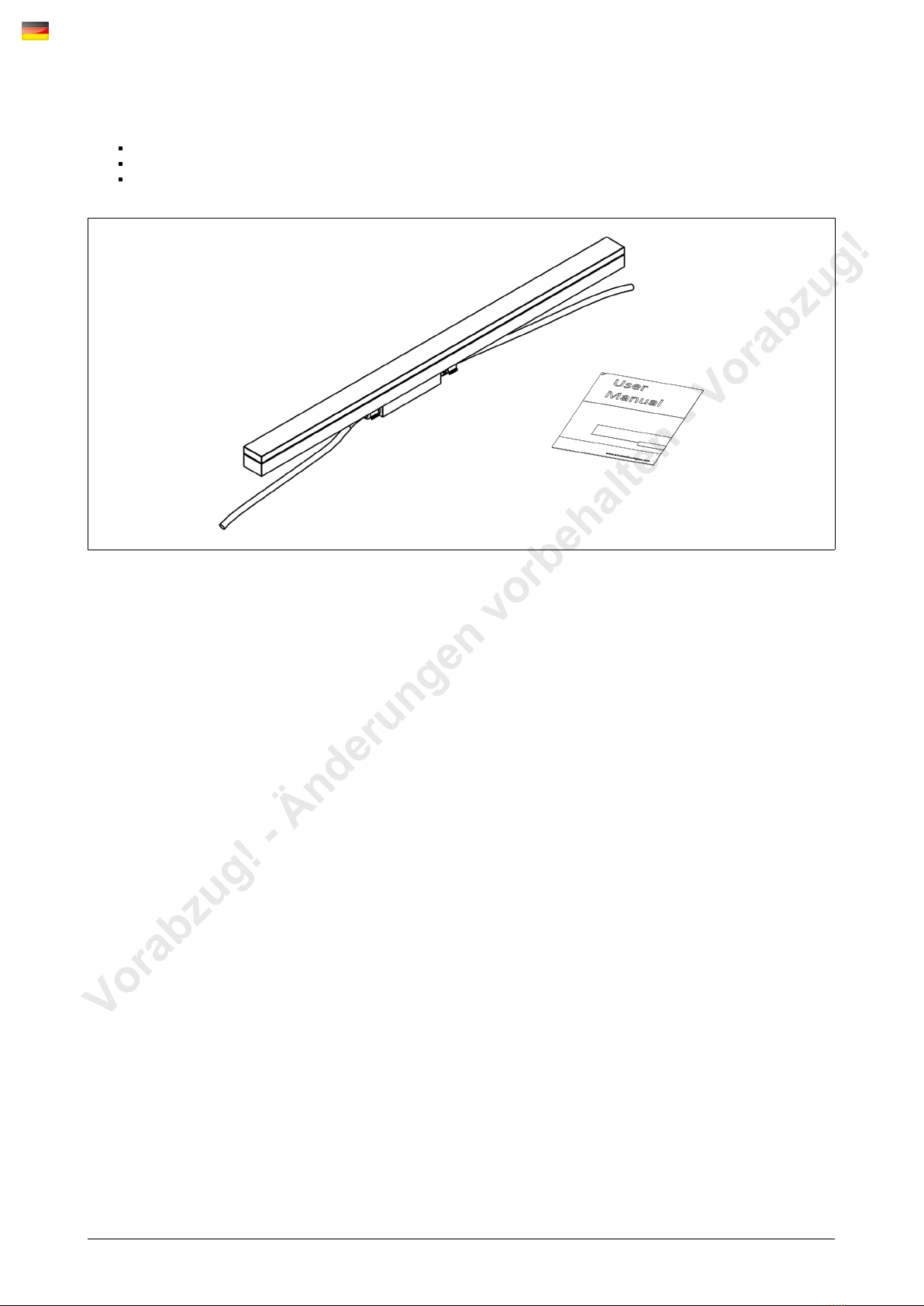

Lieferumfang
Packen Sie alle Teile aus.
Prüfen Sie den Verpackungsinhalt auf sichtbare Transportschäden.
Prüfen Sie, ob der Verpackungsinhalt vollständig ist.
Im Lieferumfang enthalten:
1x Bion Technologies linea xs inground, gem. Spezifikation (Spezifikation kann von obigem Bild abweichen)
1x Bedienungsanleitung
Wenn Sie Transportschäden oder Unstimmigkeiten zwischen dem hier angegebenen Lieferumfang und Verpackungsinhalt feststellen,
informieren Sie unverzüglich Ihre Verkaufstelle.
Vorabzug! - Änderungen vorbehalten - Vorabzug!
14 | www.biontechnologies.com

Technische Daten
Abmessungen 46 mm x 74 mm [B x H]
1.81 in x 2.91 in [B x H]
Einbaugehäuse:
50 mm x 130 mm [B x H]
1.97 in x 5.12 in [B x H]
Leuchtenlängen 629 mm, 934 mm, 1239 mm
24.77 in, 36.78 in, 48.78 in
Leuchtentyp
pureWhite pureColor
Farbtemperaturen pureWhite 2200 K, 2700 K, 3000 K, 3500 K, 4000 K
* Projektbezogene Farbtemperaturen für pureWhite möglich
LED-Farben pureColor Rot, Grün, Blau, Amber
* Projektbezogene LED-Farben für pureColor möglich
Abstrahlwinkel 8°, 10°, 23°, 43°, 8° x 31°
10° x 42°, 12° x 60°, 14° x 100°, 30° x 60°
Lichtstrom 629 mm (24.77 in): 600 lm
934 mm (36.78 in): 900 lm
1239 mm (48.78 in): 1200 lm
Lichtquelle 629 mm (24.77 in): 16 LEDs
934 mm (36.78 in): 24 LEDs
1239 mm (48.78 in): 32 LEDs
Farbwiedergabeindex Ra >= 80
Entblendung optional:
internes Wabenraster
internes lineares Entblendungsraster
LED-Binning
MacAdam-Ellipsen Binning 3
Dimmung Nicht dimmbar | Dimmbar (DALI , 0 - 10 V , DMX)
Vorabzug! - Änderungen vorbehalten - Vorabzug!
www.biontechnologies.com | 15

Eingangsspannung Netzteil: extern | 36 VDC
EXT: Konstantstrom, max. 500 mA
Wirkleistungsaufnahme 629 mm (24.77 in): Max. 10 W
934 mm (36.78 in): Max. 15 W
1239 mm (48.78 in): Max. 20 W
Schutzklasse II
Lagertemperatur -40 °C / +80 °C | -40 °F / +176 °F
Betriebstemperatur -40 °C / +40 °C | -40 °F / +104 °F
Einschalttemperatur -25 °C / +40 °C | -13 °F / +104 °F
Lebensdauer [L70] 65’000 h @ 25 °C (77 °F) | 40‘000 h @ 40 °C (104 °F)
Gehäuse Aluminum-Strangpressprofil
Gehäusefarbe(n)
Schwarz
eloxiert
Linse Gehärtetes Sicherheitsglas, extra weiß
Schutzart IP67
Umgebung
indoor outdoor
Schlagschutz IK09
Zulassungen
Vorabzug! - Änderungen vorbehalten - Vorabzug!
16 | www.biontechnologies.com

Technische Zeichnung
Vorabzug! - Änderungen vorbehalten - Vorabzug!
www.biontechnologies.com | 17

Montage
1. Allgemein
Fundament
Um die maximale Druckbelastung der Leuchte aufnehmen zu können, ist die Errichtung eines Fundamentes erforderlich. Die Leuchte
steht in einem Einbaugehäuse aus hochfestem Edelstahl (Das Installationsgehäuse ist separat zu bestellen.). Die Druckbelastung wird
über dieses Gehäuse auf das bauseits zu erstellende Fundament übertragen. Die Gründung muss auf festem Untergrund erfolgen. Um
eine sichere Standfestigkeit zu erreichen, muss das Einbaugehäuse einbetoniert werden. Bei der Erstellung des Fundaments ist eine
Drainage anzulegen, damit eintretendes Oberflächenwasser aus dem Einbaugehäuse abfließen kann.
Bodenbeschaffenheit
Die Leuchte darf nicht dauerhaft mit aggressiven Medien in Kontakt kommen. Aggressive Medien können durch Wasser aus dem
Boden gewaschen werden und das Gehäuse der Leuchte zerstören. Bei unbekannter Zusammensetzung des Bodens ist daher vor der
Montage eine Bodenanalyse vorzunehmen. Aggressive Medien können auch von der Oberfläche ausgehend auf die Leuchte einwirken,
daher ist übermäßiger Einsatz von Taumitteln im Umfeld der Leuchte zu vermeiden. Von außen eintretende Streuströme die durch die
Leuchte in den Boden weitergeleitet werden, verursachen Korrosionsschäden. Es sind geeignete Gegenmaßnahmen durchzuführen.
2. Einbau Erdreich / Pflastersteine
Aushub ist kein geeignetes Drainagematerial. Über die Zeit
verdichtet sich der Aushub und Entwässerungskapazität reduziert
sich.
Geeignetes Drainagematerial ist über die gesamte Länge
einzubringen, um die 500 kg / 1100 lbs Belastbarkeit zu erreichen.
Testen Sie ihr Drainagesystem nach der Installation der
Einbaugehäuses aber vor dem Einbau der Leuchte. Das
entsprechende Volumen der Bodeneinbaugehäuses in Wasser
muss innerhalb von 30 Minuten ablaufen.
3. Einbau in Beton
Testen Sie ihr Drainagesystem nach der Installation der Einbaugehäuses
aber vor dem Einbau der Leuchte. Das entsprechende Volumen der
Bodeneinbaugehäuses in Wasser muss innerhalb von 30 Minuten ablaufen.
Vorabzug! - Änderungen vorbehalten - Vorabzug!
18 | www.biontechnologies.com

Inbetriebnahme
1. EXT - Aderbelegung
WICHTIGER HINWEIS!
Elektrisch Anschluss niemals unter Spannung durchführen oder
Verändern!
Arbeiten nur unter spannungsfreien u. vollständig entladenen
Treibern durchführen!
Die Leuchte ist NUR für den Betrieb an einem Konstantstromtreiber mit
max. 500 mA ausgelegt.
Jeder Strang muss mit einer Endleuchte oder einem Endstecker (nicht unter
Spannung stecken) abgeschlossen werden.
Vorabzug! - Änderungen vorbehalten - Vorabzug!
www.biontechnologies.com | 19

2. DMX / 0-10V - Aderbelegung
Vorabzug! - Änderungen vorbehalten - Vorabzug!
20 | www.biontechnologies.com
