M7NCD Pro Features
CPU
- Supports the AMD® Socket 462 processor up to XP 3000+.
- Running at 200/266/333/400 MHz Front Side Bus.
Chipset
- North Bridge: nForce2 SPP.
- South Bridge: MCP.
High Speed 800Mb/s Hyper-Transport interface to the MCP.
Main Memory
- Supports up to 3 DDR devices.
- Supports 200/266/333/400MHz(without ECC) DDR devices.
- High performance 128-bit DDR400 Twin Bank Memory Architecture.
- The largest memory capacity is 3GB.
Slots
- Five 32-bit PCI bus master slots.
- One AGP slot: AGP3.0 8X interface at 533Mb/s.
Supports AGP 2X, 4X, 8X.
On Board IDE
- Supports four IDE disk drives.
- Supports PIO Mode 4, Master Mode and Ultra DMA 33/66/100/133 Bus
Master Mode.
Audio
- AC97 2.2 interface.
- PC99 complaint.
- Supports 6 channels.
On Board Peripherals
- Supports 360K, 720K, 1.2MB, 1.44MB and 2.88MB floppy disk drivers.
- Supports 2 serial ports.
- Supports 1 multi-mode parallel port. (SPP/EPP/ECP mode)
- Supports 1 LAN port. (optional)
- Supports PS/2 mouse and PS/2 keyboard.
- Supports 2 rear USB2.0 ports and 4 front USB2.0 ports.
BIOS
- AWARD legal Bios.
- Supports APM1.2.
- Supports ACPI.

M
M
Mo
o
ot
t
th
h
he
e
er
r
rb
b
bo
o
oa
a
ar
r
rd
d
d
D D
De
e
es
s
sc
c
cr
r
ri
iip p
pt
t
ti
iio o
on
n
n
2
- Supports USB Function.
Operating System
- Offers the highest performance for MS-DOS, Windows 98SE, Windows
2000, Windows Me, Windows XP, SCO UNIX etc.
Dimensions
- ATX Form Factor: 24.4cm X 30.5cm (W X L)
Package contents
- HDD Cable X 1
- FDD Cable X 1
- Fully Setup Driver CD X 1
- User’s Manual X 1
- USB Cable X 2 (Optional)
- Rear I/O Panel for ATX Case X 1 (Optional)

M
M
Mo
o
ot
t
th
h
he
e
er
r
rb
b
bo
o
oa
a
ar
r
rd
d
d
D D
De
e
es
s
sc
c
cr
r
ri
iip p
pt
t
ti
iio o
on
n
n
3

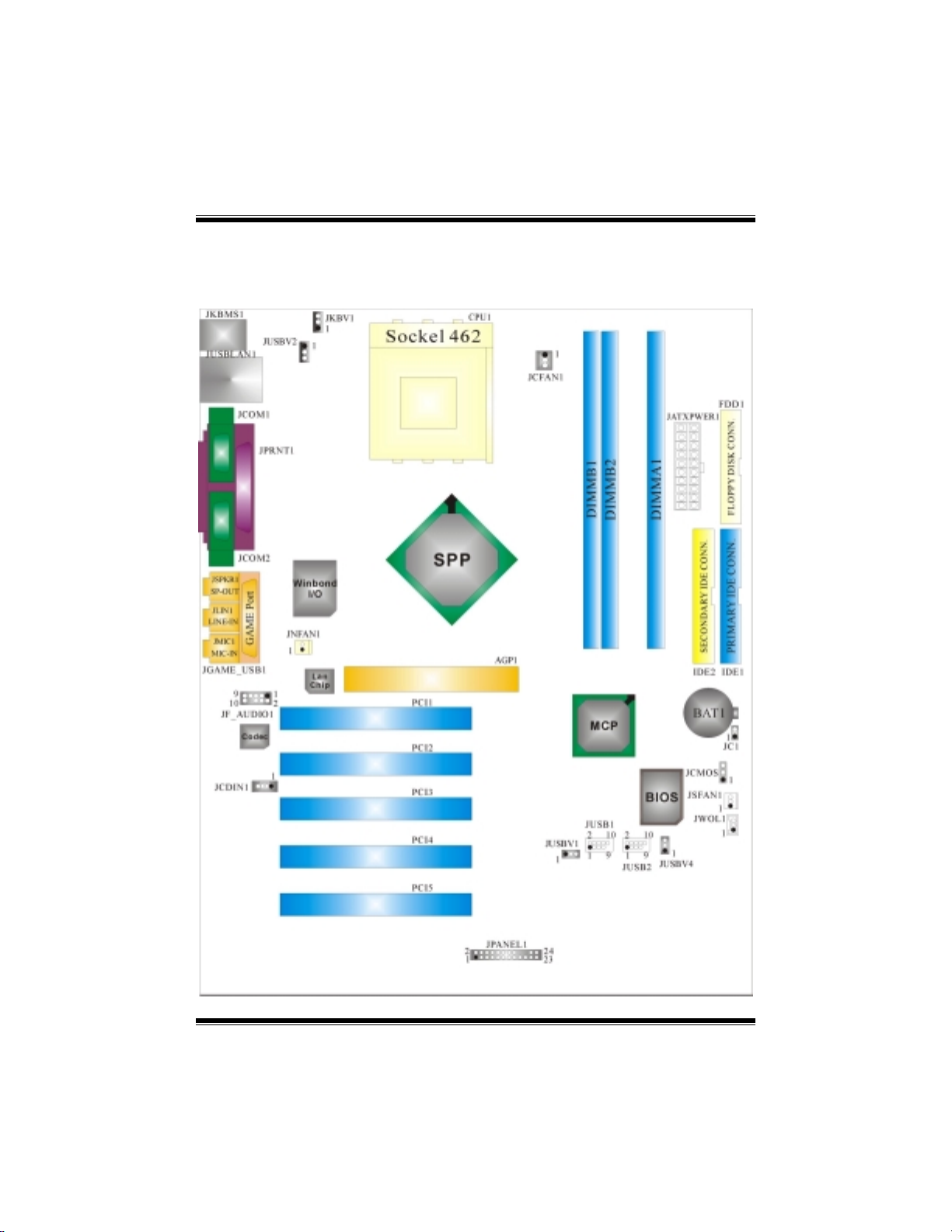

Layout of M7NCD Pro

M
M
Mo
o
ot
t
th
h
he
e
er
r
rb
b
bo
o
oa
a
ar
r
rd
d
d
D D
De
e
es
s
sc
c
cr
r
ri
iip p
pt
t
ti
iio o
on
n
n
4

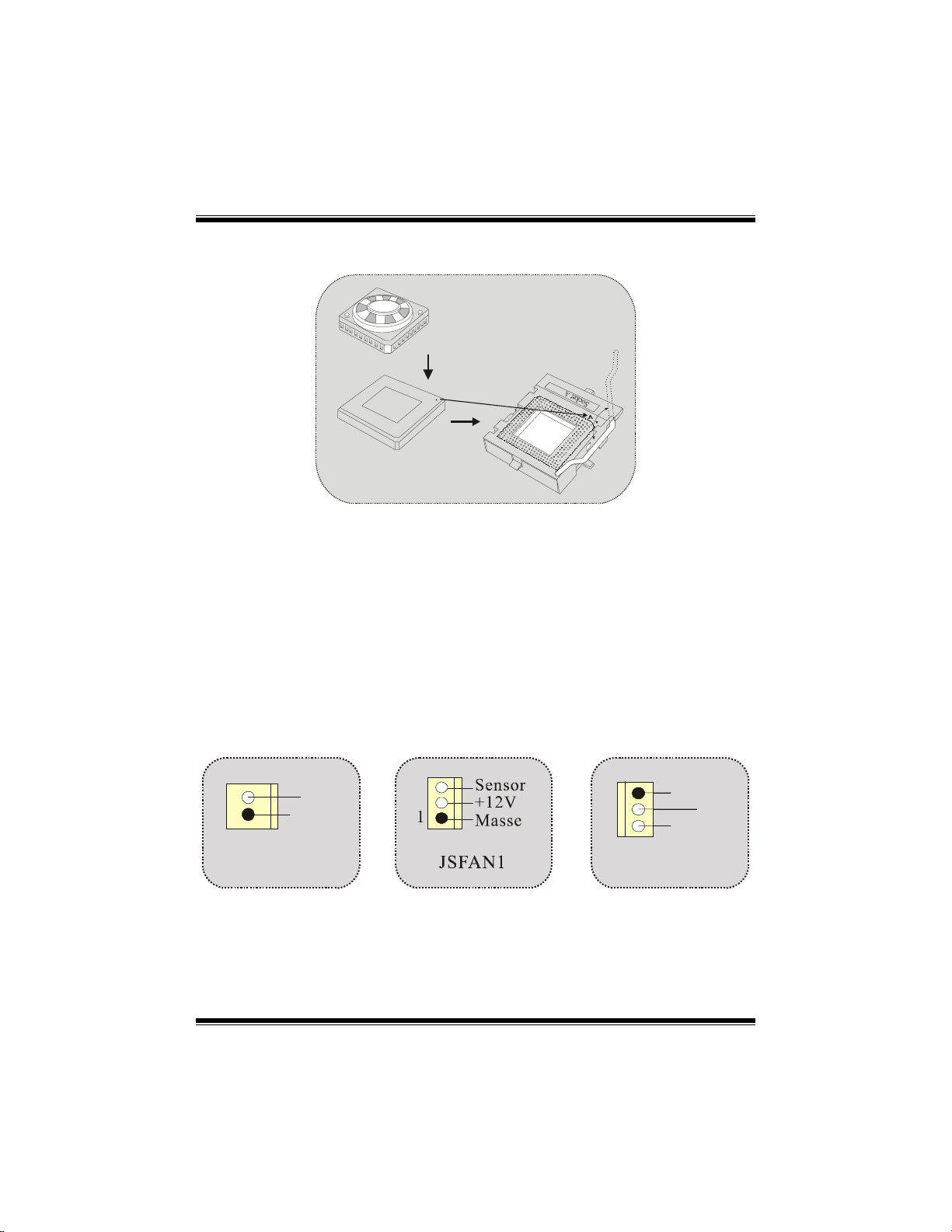

CPU Installation
1. Pull the lever sideways away from the socket then raise the lever up to
90-degree angle.
2. Locate Pin A in the socket and lock for the white dot or cut edge in the CPU.
Match Pin A with the white dot/cut edge then insert the CPU.
3. Press the lever down. Then Put the fan on the CPU and buckle it and put the
fan’s power port into the JCFAN1, then to complete the installation.
CPU/ System Fan Headers: JCFAN1/ JSFAN1/ JNFAN1
CPU
JNFAN1
Ground
12V
1
JCFAN1
1Ground
12V
Sense

M
M
Mo
o
ot
t
th
h
he
e
er
r
rb
b
bo
o
oa
a
ar
r
rd
d
d
D D
De
e
es
s
sc
c
cr
r
ri
iip p
pt
t
ti
iio o
on
n
n
5
DDR DIMM Modules: DIMMB1/ DIMMB2/
DIMMA1
For Dual-channel DDR (128-bit) high performance, at least 2 or
more DIMM modules must be installed. (It has to be the
combination of DIMMA and DIMMB.) With only one DIMM installed,
the memory performs only at 64-bit.
DRAM Access Time: 2.5V Unbuffered DDR 200/266/333/400 MHz Type
required.
DRAM Type: 64MB/ 128MB/ 256MB/ 512MB/ 1GB DIMM Module (184 pin)
DIMM Socket
Location DDR Module Total Memory Size (MB)
DIMMB1 64MB/128MB/256MB/512MB/1GB
*1
DIMMB2 64MB/128MB/256MB/512MB/1GB
*1
DIMMA1 64MB/128MB/256MB/512MB/1GB
*1
Max is
3GB
⌦The list shown above for DRAM configuration is only for reference.

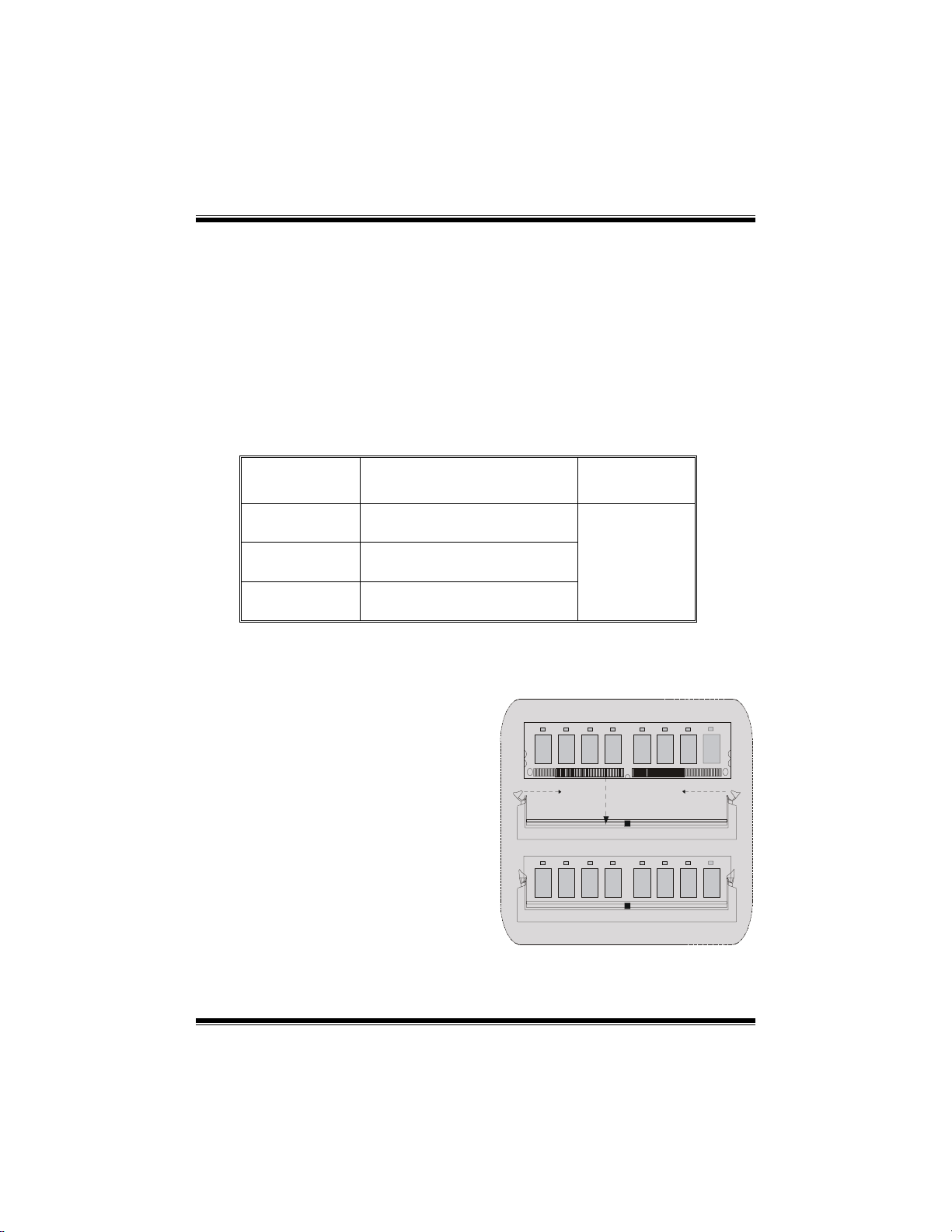

How to install a DIMM Module
1. The DIMM socket has a “ Plastic
Safety Tab”, and the DIMM memory
module has an “Asymmetrical notch”, so
the DIMM memory module can only fit
into the slot in one direction.
2. Push the tabs out. Insert the DIMM
memory modules into the socket at a
90-degree angle, then push down
vertically so that it will fit into the place.
3. The Mounting Holes and plastic tabs
should fit over the edge and hold the
DIMM memory modules in place.

M
M
Mo
o
ot
t
th
h
he
e
er
r
rb
b
bo
o
oa
a
ar
r
rd
d
d
D D
De
e
es
s
sc
c
cr
r
ri
iip p
pt
t
ti
iio o
on
n
n
6
Jumpers, Headers, Connectors & Slots
Hard Disk Connectors: IDE1/ IDE2
The motherboard has a 32-bit Enhanced PCI IDE Controller that provides PIO
Mode 0~4, Bus Master, and Ultra DMA / 33/ 66/ 100/ 133 functionality. It has two
HDD connectors IDE1 (primary) and IDE2 (secondary).
The IDE connectors can connect a master and a slave drive, so you can connect
up to four hard disk drives. The first hard drive should always be connected to
IDE1.
Floppy Disk Connector: FDD1
The motherboard provides a standard floppy disk connector that supports 360K,
720K, 1.2M, 1.44M and 2.88M floppy disk types. This connector supports the
provided floppy drive ribbon cables.
Peripheral Component Interconnect Slots: PCI1-5
This motherboard is equipped with 5 standard PCI slots. PCI stands for Peripheral
Component Interconnect, and it is a bus standard for expansion cards, which has,
supplanted the older ISA bus standard in most ports. This PCI slot is designated
as 32 bits.
Accelerated Graphics Port Slot: AGP1
Your monitor will attach directly to that video card. This motherboard supports
video cards for PCI slots, but it is also equipped with an Accelerated Graphics Port
(AGP). An AGP card will take advantage of AGP technology for improved video
efficiency and performance, especially with 3D graphics.

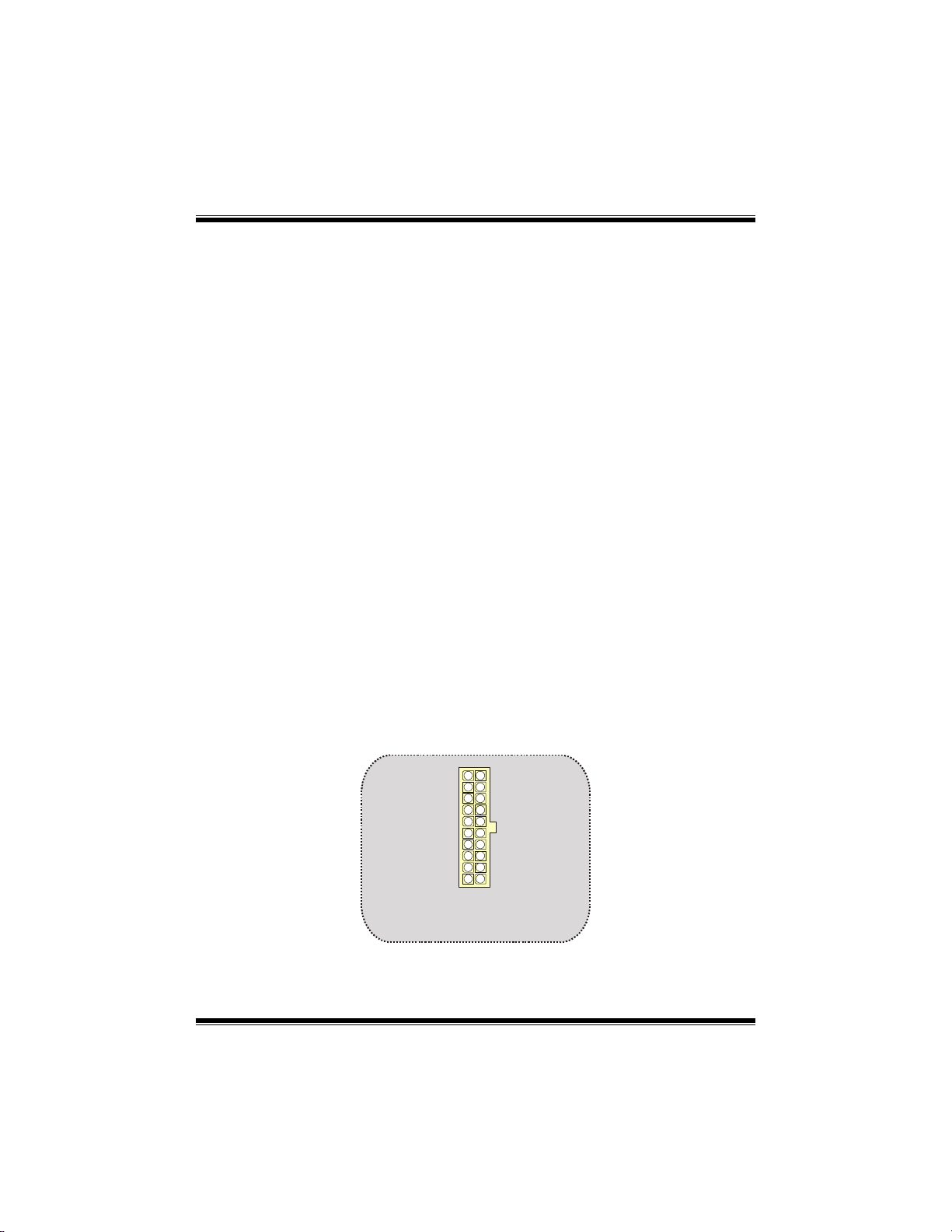

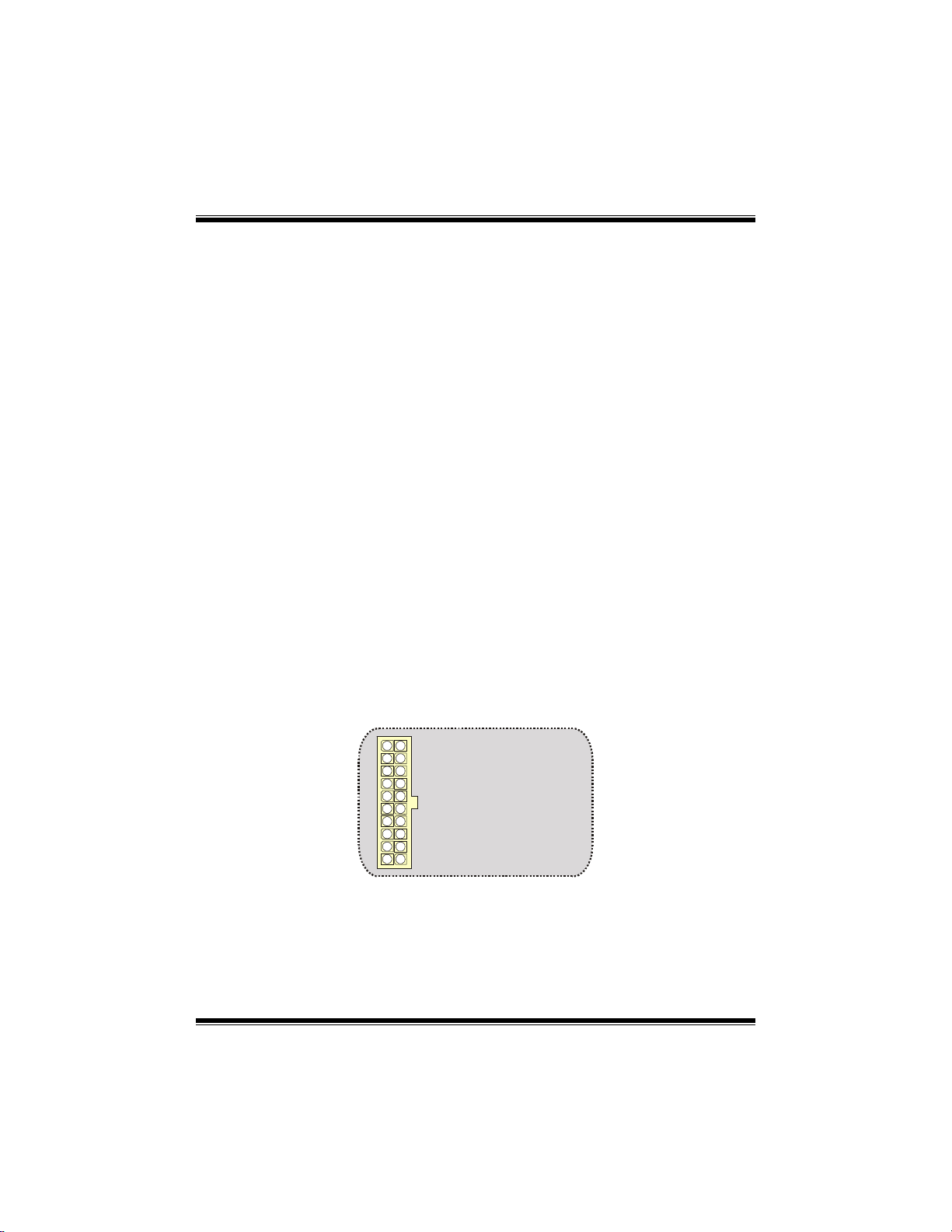

Power Connectors: JATXPWER1
JATXPWR1
(ATXMainPowerConn.)
JATXPWR1
(ATXPower Conn.)

M
M
Mo
o
ot
t
th
h
he
e
er
r
rb
b
bo
o
oa
a
ar
r
rd
d
d
D D
De
e
es
s
sc
c
cr
r
ri
iip p
pt
t
ti
iio o
on
n
n
7
Wake On LAN Header: JWOL1
Front USB Header: JUSB1/ JUSB2
5V/ 5V_SB Selection for KB: JKBV1
JUSB1/2
2
1
Pin Assignment Pin Assignment
12
43
56
87
910
+5V +5V
Data (-)Data (-)
Data (+) Data (+)
Ground Ground
Key NA
JWOL1
15V_SB
Wakeup
Ground
JKBV1
5V_SB
Pin 1-2 on 5V
Assignment
1
Pin 2-3 on
1

M
M
Mo
o
ot
t
th
h
he
e
er
r
rb
b
bo
o
oa
a
ar
r
rd
d
d
D D
De
e
es
s
sc
c
cr
r
ri
iip p
pt
t
ti
iio o
on
n
n
8

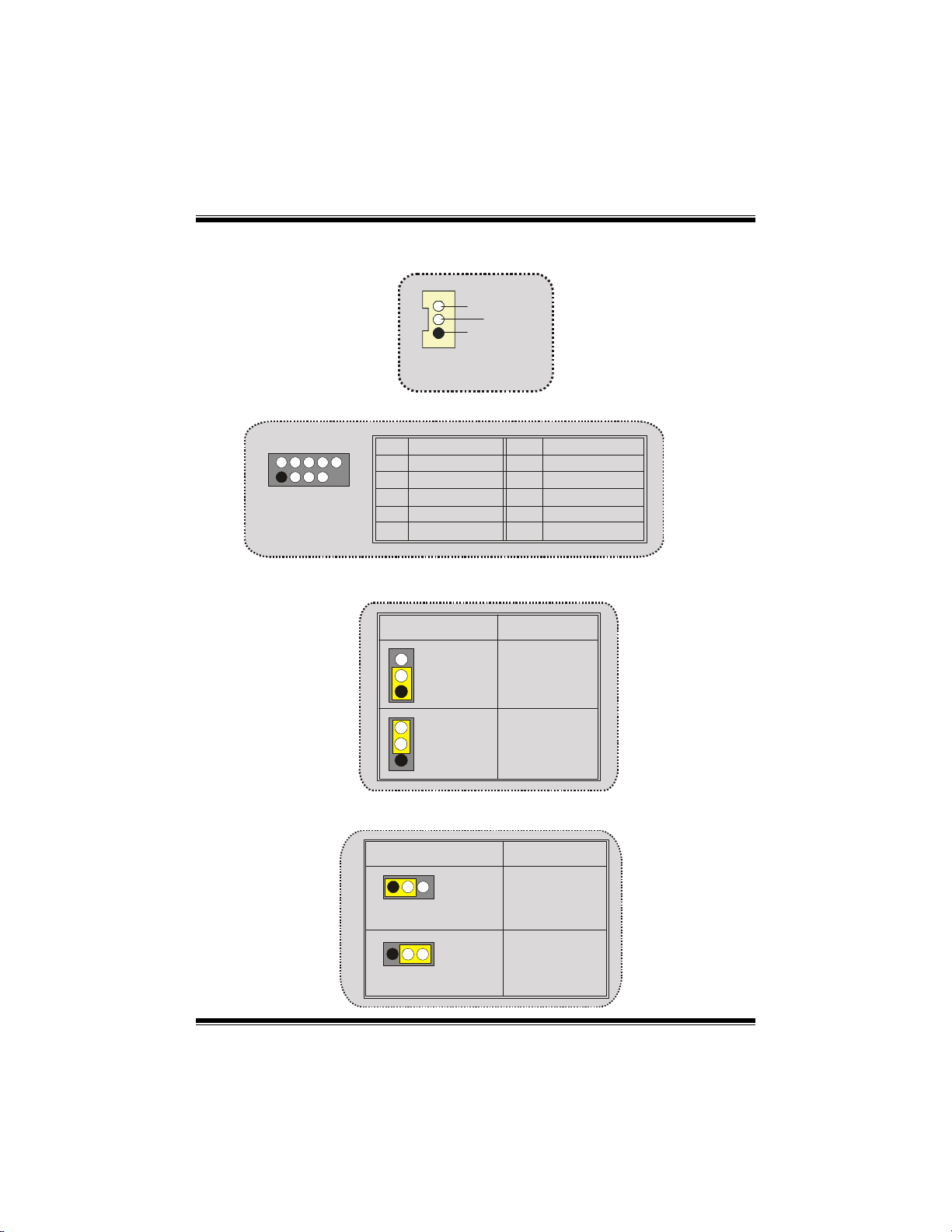

5V/ 5V_SB Selection for USB: JUSBV1/JUSBV2/JUSBV4
Front Panel Connector: JPANEL1
Audio Subsystem: JF_AUDIO1/ JCDIN1
SPK
PWR_LED
HLED
SLP
RST
224
IR
123
IRON/OFF
SPK ==> Speaker Conn.
HLED ==> Hard Driver LED
RST ==> Reset Button
IR ==> Infrared Conn.
SLP ==> Sleep Button
PWR_LED ==> Power LED
ON/ OFF ==> Power-on Button
(+) (-)
(+) (-)(+)
JUSBV1/ 2/ 4
5V_SB
Pin 1-2 on 5V
Assignment
Pin 2-3 on
1
1
1
2JAUDIO1
(Front Audio Header)
1JCDIN1
(CD-ROMAudio-In Header)

M
M
Mo
o
ot
t
th
h
he
e
er
r
rb
b
bo
o
oa
a
ar
r
rd
d
d
D D
De
e
es
s
sc
c
cr
r
ri
iip p
pt
t
ti
iio o
on
n
n
9
＊JF_AUDIO1 only support 2CH.

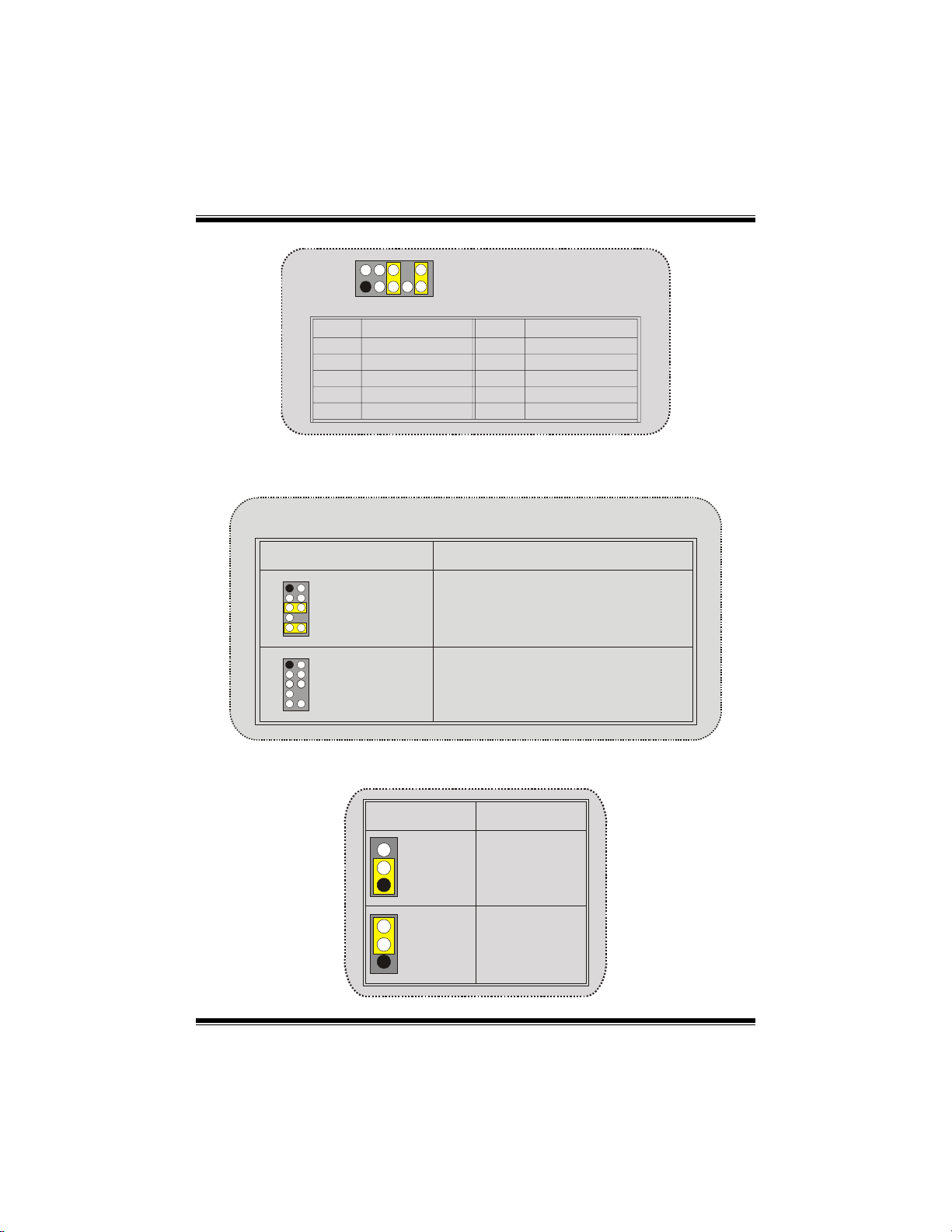

Clear CMOS Jumper: JCMOS
12
Front Panel Audio Connector/ Jumper Block
910 Audio line out signals are routed
to the back panel audio line out connector.
Pin 5 and 6
Pin 9 and 10
Audio lineout and mic in signals are
available for front panel audio connectors.
3
5
7
4
6
12
910
3
5
7
4
6No jumpers
installed
Jumper Setting Configuration
2
JF_AUDIO1
1
210
9
Pin
1
3
5
7
9
Pin
2
4
6
8
10
Mic In
Mic Power
RT Line Out
Reserved
LFT Line Out
Assignment Ground
Audio Power
RT Line Out
Key
Assignment
LFT Line Out
JCMOS
Clear CMOS
Data
Pin 1-2 on Normal
Operation
(default)
Assignment
1
Pin 2-3 on
1

M
M
Mo
o
ot
t
th
h
he
e
er
r
rb
b
bo
o
oa
a
ar
r
rd
d
d
D D
De
e
es
s
sc
c
cr
r
ri
iip p
pt
t
ti
iio o
on
n
n
10
Case Open Connector: JC1
Back Panel Connectors
JC1
Ground
1
CaseOpen
Signal
PS/2
Keyboard
PS/2
Mouse
COM1
Parallel Game Port
JPRNT1 JGAME1
JCOM1
JKBMS1
USB
LAN(Optional)
JUSBLAN1
Speaker
Out Line In Mic In
COM2
JCOM2
JCMOS
Pin2-3 close
Remove AC
power line wait 15
seconds JCMOS Pin1-2 close
Reset the password as you wish
or clear CMOSdata
AC power
on

M
M
Mo
o
ot
t
th
h
he
e
er
r
rb
b
bo
o
oa
a
ar
r
rd
d
d
D D
De
e
es
s
sc
c
cr
r
ri
iip p
pt
t
ti
iio o
on
n
n
11
LED indicator for Lan port status:
Status
Speed Normal Download
10Mbps Right light: green
Left light: no Light: blink
100Mbps Right light: green
Left light: orange Light: blink

M
M
Mo
o
ot
t
th
h
he
e
er
r
rb
b
bo
o
oa
a
ar
r
rd
d
d
D D
De
e
es
s
sc
c
cr
r
ri
iip p
pt
t
ti
iio o
on
n
n
12
Deutsch
M7NCD Pro Merkmale
CPU
- Unterstützung für AMD Prozessor(Sockel 462) bis zu XP 3000+.
- FSB 200/266/333/400MHz..
Chipsatz
- Northbridge: nForce2 SPP.
- Southbridge: MCP.
800Mb/s Hohe Geschwindigkeit : Hyper-Transport
-Interface zu den MCP Chipsatz.
Hauptspeicher
- Unterstützung für 3 DDR Geräte.
- Unterstützung für 200/266/333/400MHz(ohne ECC) DDR Geräte.
- 128-bit High-Performance DDR400 mit der Twin-Bank Architektur.
- Die maximale Speichergröße ist 3GB.
Slots
- Fünf 32-Bit PCI-Bus-Slots.
- Ein AGP-Slot: AGP3.0 8X Interface bei 533Mb/s.
Unterstützung für AGP 2X, 4X, 8X.
On Board IDE
- Unterstützung für vier IDE Diskettenlaufwerke.
- Unterstützung für PIO Modus 4, Master Modus und Ultra DMA
33/66/100/133 Bus Master Modus.
Audio
- AC97-2.2-Interface.
- PC99 kompatibel.
- Unterstützung für 6-Kanal.
On-Board-Peripheriegeräte
- 1 Floppy-Port mit Unterstützung für 2 Diskettenlaufwerke.(360KB, 720KB,
1.2MB, 1.44MB und 2.88MB)
- 2 serielle Schnittstellen.
- 1 parallele Schnittstelle mit Unterstützung für SPP/EPP/ECP-Modus.
- 1 LAN-Port. (optional)
- Unterstützung für PS/2-Maus und PS/2 -Tastatur.
- Unterstützung für sechs USB2.0-Ports. (hinten X2, vorn X4)
BIOS

M
M
Mo
o
ot
t
th
h
he
e
er
r
rb
b
bo
o
oa
a
ar
r
rd
d
d
D D
De
e
es
s
sc
c
cr
r
ri
iip p
pt
t
ti
iio o
on
n
n
13
- Unterstützung für AWARD legal Bios.
- Unterstützung für APM1.2.
- Unterstützung für ACPI.
- Unterstützung für USB Function.
Betriebsystem
- Unterstützung für die am meisten verbreiteten Betriebsysteme wie Windows
98SE, Windows 2000, Windows ME, Windows XP und SCO UNIX usw.
Abmessungen
- ATXForm-Factor:24.4cmX30.5cm(WXL)
Verpackungsinhalt
- HDD Kable X 1
- FDD Kable X 1
- Treiber CD für InstallationX 1
- Benutzer Handbuch X 1
- USB Kable X 2 (optional)
- I/O-Rückwand für ATX Gehäuse X 1 (optional)

M
M
Mo
o
ot
t
th
h
he
e
er
r
rb
b
bo
o
oa
a
ar
r
rd
d
d
D D
De
e
es
s
sc
c
cr
r
ri
iip p
pt
t
ti
iio o
on
n
n
14
Layout von M7NCD Pro

M
M
Mo
o
ot
t
th
h
he
e
er
r
rb
b
bo
o
oa
a
ar
r
rd
d
d
D D
De
e
es
s
sc
c
cr
r
ri
iip p
pt
t
ti
iio o
on
n
n
15
Installation der CPU
1. Ziehen Sie den Hebel seitwärts von der Sockel und neigen Sie ihn um
90-Grad nach oben.
2. Suchen Sie Pin A im Sockel und den weißen Punkt oder die Abschnittkante in
der CPU. Passen Sie Pin A mit dem weißen Punkt/der Abschnittkante
zusammen und legen Sie danach die CPU ein.
3. Drücken Sie den Hebel nach unten. Befestigen Sie danach den Lüfter auf die
CPU und schließen Sie die Stromschnittstelle des Lüfters an JCFAN1 an und
beenden Sie die Installation.
CPU/ System Fan Headers: JCFAN1/ JSFAN1/ JNFAN1
CPU
JNFAN1
12V
1
JCFAN1
1Masse
12V
Sensor
Masse

M
M
Mo
o
ot
t
th
h
he
e
er
r
rb
b
bo
o
oa
a
ar
r
rd
d
d
D D
De
e
es
s
sc
c
cr
r
ri
iip p
pt
t
ti
iio o
on
n
n
16
DDR-DIMM-Modules: DIMMB1/DIMMB2/
DIMMA1
Für Dual-Kanal DDR(128-bit) High-Performance mußt man
mindenstens zwei oder mehr DIMM-Modules installieren. (Der
Speicher mußt in der Kombination von DIMMA und DIMMB
installiert werden.) Wenn man nur ein Dimm installiert, funktioniert
die Speicher nur 64-bit.
DRAM Zugriffszeit: 2.5V unbuffered DDR 200/266/333/400 MHz Typen erfordert.
DRAM Typen: 64MB/ 128MB/ 256MB/ 512MB/ 1GB DIMM-Module (184 pin)
DIMM-Sockel
Standort DDR-Module Speichergröße
(MB)
DIMMB1 64MB/128MB/256MB/512MB/1GB
*1
DIMMB2 64MB/128MB/256MB/512MB/1GB
*1
DIMMA1 64MB/128MB/256MB/512MB/1GB
*1
maximal
3GB
⌦Die obere Liste für DRAM-Konfiguration wird als Referenz
Installation von DIMM-Modulen
1. DDR DIMM hat nur eine Passkerbe in
der Mitte des Moduls. Das Modul passt
nur in einer Richtung.
2. Ziehen Sie die Plastikklammer an
beiden Enden der DIMM-Steckplätze
aus, dann setzen Sie das DIMM-Modual
im 90-Grad-Winkel in den
DIMM-Steckplatz und drücken es nach
unten.
3. Schließen Sie die Plastikklammer, um
das DiMM-Modul zu verriegeln.

M
M
Mo
o
ot
t
th
h
he
e
er
r
rb
b
bo
o
oa
a
ar
r
rd
d
d
D D
De
e
es
s
sc
c
cr
r
ri
iip p
pt
t
ti
iio o
on
n
n
17
Jumper, Header, Anschlüsse & Slots
Festplattenanschlüsse: IDE1 und IDE2
Das Mainboard hat einen 32-Bit Enhanced PCI IDE-Controller, der die Modi
PIO0~4, Bus Master sowie die Ultra DMA/33/66/100/133- Funktion zur Verfügung
stellt. Dieser ist mit zweii HDD-Anschlüssen versehen IDE1 (primär) und IDE2
(sekundär).
Die IDE-Anschlüsse können eine Master- und eine Slave-Festplatte verbinden, so
dass bis zu 4 Festplatten angeschlossen werden können. Die erste Festplatte
sollte immer an IDE1 angeschlossen werden.
Diskettenanschluss: FDD1
Das Motherboard enthält einen standardmäßigen Diskettenanschluss, der 360K-,
720K-, 1.2M-, 1.44M- und 2.88M-Disketten unterstützt. Dieser Anschluss
unterstützt die mitgelieferte Bandkabel des Diskettenlaufwerks.
Peripheral Component Interconnect Slots: PCI1-5
Dieses Motherboard ist mit 5 standardmäßigen PCI-Slots ausgestattet. PCI steht
für Peripheral Component Interconnect und bezieht sich auf einem Busstandard
für Erweiterungskarten, der den älteren ISA-Busstandard in den meisten
Schnittstellen ersetzt hat. Dieser PCI-Slot ist für 32 bits vorgesehen.
Accelerated Graphics Port Slot: AGP1
Ihr Monitor wird direkt an die Grafikkarte angeschlossen. Dieses Motherboard
unterstützt Grafikkarten für PCI-Slots, aber es ist auch mit einem Accelerated
Graphics Port ausgestattet. AGP-Karten verwenden die AGP-Technologie, um die
Wirksamkeit und Leistung von Videosignalen zu verbessern, besonders wenn es
sich um 3D-Grafiken handelt.
Stromversorgungsanschluss: JATXPWER1
JATXPWR1
(ATX Netzstromsanschluss)

M
M
Mo
o
ot
t
th
h
he
e
er
r
rb
b
bo
o
oa
a
ar
r
rd
d
d
D D
De
e
es
s
sc
c
cr
r
ri
iip p
pt
t
ti
iio o
on
n
n
18
Wake On LAN Header: JWOL1
Front USB Header: JUSB1/ JUSB2
JUSB1/2
2
1
Pin Beschreibung Pin Beschreibung
12
43
56
87
910
+5V +5V
Data (-)Data (-)
Data (+) Data (+)
Masse Masse
Schl sselüKein
Auswahl von 5V/ 5VSB für KB: JKBV1
Auswahl von 5V/ 5VSB für USB: JUSBV1/JUSBV2/JUSBV4
JUSBV1/ 2/ 4
5V_SB
Pin 1-2 geschlossen 5V
Beschreibung
Pin 2-3 geschlossen
1
1
JWOL1
15V_SB
Wake-Up
Masse
JKBV1
5V_SB
Pin 1-2
geschlossen
5V
Beschreibung
1
Pin 2-3
geshclossen
1
