blackburn TECHMAG 6 User manual

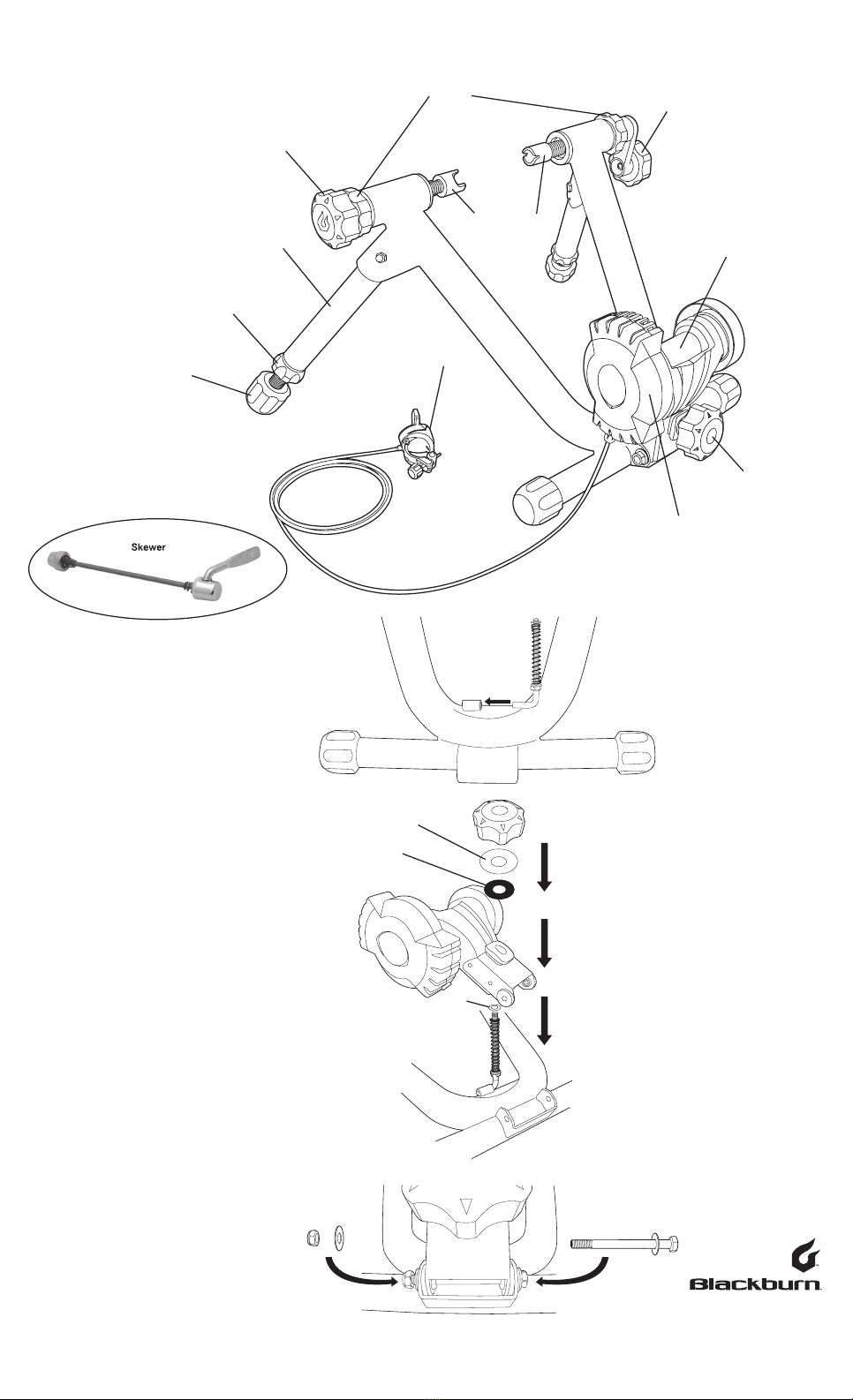

Left Side Cone Adjuster
Folding Leg
Lock Nut
Inner
Lock Nut
Skewer Cones
FastCrank™
RU Roller
Resistance Unit (RU)
RU Adjuster Knob
25 in-lbs (3 NM)
Adjustable Height
Front Foot
Remote Bar Mount
Resistance Adjuster
1
2
3
Metal
Metal
Rubber
TECHMAG 6™
©2011 Bell Sports, Inc.
Customer Service: 1-800-456-2355
www.blackburndesign.com
Printed in China
Skewer
Skewer
TECHMAG 6™INSTRUCTIONS
1. Fixer l’unité de résistance (UR) au cadre du support d’entraînement (voir les étapes 1 à 3 du
schéma). Visser le boulon pivot de l’unité de résistance (UR) avec un couple de 3 Nm (25 po lb) – NE
PAS TROP SERRER !
2. Dépliez les pieds avant et étendez-les à leur position maximale.
3. Dévisser le bouton de réglage de l’unité de résistance (UR) jusqu’à ce que celle-ci ne puisse plus
interférer avec la roue de bicyclette pendant l’installation.
4. Installez la tige de blocage à libération rapide (QR) dans la roue arrière. Suivez les instructions du
fabricant de la roue ou du vélo pour retirer et installer les systèmes à libération rapide ou demandez
assistance auprès d’un mécanicien cycliste qualié.
AVERTISSEMENT les cônes de montage de votre entraîneur Blackburn ont été conçus
tout particulièrement pour fonctionner avec la tige de blocage à libération rapide (QR) fournie.
L’installation d’un vélo sur l’entraîneur avec tout autre système de xation risque de le rendre
instable et d’entraîner des blessures graves.
5. Vériez la pression des pneus et assurez-vous qu’elle coïncide à la valeur maximale (ou s’en rap-
proche) de celle apposée sur le côté du pneu.
REMARQUE: Une faible pression risque d’accélérer l’usure des pneus et d’entraîner des glissements
sur le rouleau du système de résistance.
6. Dévisser le bouton de réglage de l’unité de résistance (UR) jusqu’à ce que celle-ci ne puisse plus
interférer avec la roue de bicyclette pendant l’installation.
7. Placez la roue arrière du vélo dans l’entraîneur avec la tige de blocage à libération rapide (QR)
touchant le cône gauche. Faites pivoter le cône jusqu’à ce que rien n’obstrue le levier de la QR.
Tournez la molette de réglage du côté gauche jusqu’à ce que la roue soit centrée sur le rouleau du
système de résistance. Vissez l’écrou de bocage intérieur contre le châssis de l’entraîneur.
REMARQUE: Une fois que le cône gauche est positionné et serré, il n’a plus besoin d’être réglé de
nouveau tant que vous ne changez pas de vélo.
8. Vissez lentement le système de réglage FastCrank™ pour étendre le cône du côté droit et serrez
le côté droit de la QR sur le châssis de l’entraîneur. Une fois la QR bien serrée entre les cônes, serrez
l’écrou de blocage intérieur contre le châssis de l’entraîneur.
9. Déroulez le câble de résistance à distance puis installez-le sur le guidon. Sur un guidon d’un
diamètre inférieur ou égal à 26 mm, utilisez les cales en caoutchouc fournies sur le guidon. Sur un
guidon de grand diamètre, 31,8 mm (OS), retirez les cales en caoutchouc.
AVERTISSEMENT Ne serrez pas d’une manière excessive la bague du réglage à distance,
vous risquerez d’endommager la bague et/ou le guidon.
AVERTISSEMENT Vériez bien que le câble de réglage à distance s’éloigne de toutes pièces
mobiles du vélo ou de l’entraîneur. Tout contact entre le vélo, le cycliste, l’entraîneur et le câble de
réglage à distance risque d’entraîner des blessures graves du cycliste et d’endommager le vélo et
l’entraîneur.
10. Avant de monter sur le vélo, vériez avec attention qu’il est bien xé sur l’entraîneur en poussant
la selle d’un côté à l’autre pour vérier si vous pouvez le dégager du châssis de l’entraîneur.
11. Vissez la molette de réglage du système de résistance jusqu’à ce que le pneu soit légèrement
déformé par le rouleau du système de résistance puis serrez l’écrou de blocage contre le support du
système de résistance.
REMARQUE: Une tension trop élevée du système de résistance contre le pneu risque d’entraîner
une usure prématurée de ce dernier et d’augmenter la force exercée sur le système de résistance.
12. Réglez la hauteur de l’entraîneur en tournant le pied avant jusqu’à ce que le châssis soit stable et
que la roue arrière du vélo soit positionnée à au moins 1 cm du sol.
REMARQUE: Le châssis de l’entraîneur peut s’abaisser légèrement sous le poids d’un cycliste.
Vériez le dégagement correct sous la roue. La hauteur de dégagement nécessaire peut être plus
élevée si l’entraîneur est placé sur de la moquette, etc.
13. Montez avec précaution sur le vélo et commencez à pédaler lentement. Ne faites pas de mouve-
ments brusques tant que vous ne soyez pas assuré que le vélo est bien installé sur le châssis. Si la
xation n’est pas correcte, recommencez les étapes de 6 à 12.
14. Le système de résistance Tech Mag 6 propose six paramètres de résistance linéaire. La position
« 1 » du réglage de résistance à distance indique le plus faible niveau de résistance, la position « 6 »
le niveau de résistance le plus élevé. La résistance augmente aussi en fonction de la vitesse comme
indiqué dans le tableau ci-dessous.
AVERTISSEMENT Le système de résistance devient brûlant pendant son utilisation. Gardez
l’entraîneur hors de portée des enfants et animaux domestiques après son utilisation tant qu’il n’a
pas eu le temps de refroidir.
AVERTISSEMENT L’utilisation d’un entraîneur en salle est un danger pour toute autre per-
sonne se trouvant à proximité à cause des nombreuses pièces mobiles, etc. Assurez-vous d’utiliser
votre entraîneur dans un espace assez dégagé pour éliminer le risque de blesser une personne ou
d’endommager du matériel. Gardez les personnes et les animaux hors de portée de l’entraîneur
pendant son utilisation.
REMARQUE: Il est très probable que vous ferez tomber plus de sueur sur le cadre du vélo, les
pièces et le sol pendant l’entraînement à l’intérieur que pendant un entraînement à l’extérieur.
L’utilisation de Blackburn Sweat Net (vendu séparément) peut réduire les chances de corrosion du
vélo et d’endommager le sol causées de la sueur.
GARANTIE EASTON-BELL SPORTS COMPLÈTE À VIE
DES PRODUITS BLACKBURN
Couverture
Cette garantie couvre tout défaut de fabrication ou de main d’œuvre sauf les exceptions ci-dessous.
Durée de garantie
Cette garantie est valide aussi longtemps que l’acheteur d’origine est le propriétaire du produit.
Exclusion
Cette garantie ne couvre pas l’abus, l’usure normale, ou tout vice consécutif à la modication ou la
transformation du produit, ou à l’usage du produit différent de celui pour lequel il a été conçu.
Responsabilité de Blackburn
Blackburn s’engage à votre choix de réparer, remplacer ou rembourser le prix intégral d’achat du
produit.
Assistance
Contactez l’assistance à la clientèle en composant le (800) 456-2355 ou en visitant le site
www.blackburndesign.com
Juridiction
Cette garantie vous accorde certains droits juridiques mais vous pouvez jouir de certains autres
droits suivant l’état, la province ou le pays dans lequel vous vous trouvez.
TECHMAG 6™INSTRUKTIONEN
1. Montieren Sie die Widerstandseinheit an den Rahmen des Trainers (siehe Abbildung,
Schritte 1-3). Ziehen Sie den Zapfen der Widerstandseinheit auf 3 Nm fest – NICHT ZU
FEST ANZIEHEN!
2. Klappen Sie beide Vorderbeine in ihre vollständig ausgeklappte Position.
3. Lösen Sie den Verstellknauf der Widerstandseinheit so weit, dass sich Widerstand-
seinheit und Fahrrad-Laufrad während der Installation nicht behindern.
4. Bauen Sie den mitgelieferten Schnellspanner (SP) in das Hinterrad ein. Befolgen Sie
die Empfehlungen des Herstellers Ihres Fahrrads/Laufrads für das Aus- und Einbauen
von Schnellspannungen, oder bitten Sie ein qualiziertes Fahrradgeschäft, den Ersatz
für Sie durchzuführen.
WARNUNG Die Klemmvorrichtungen Ihres Blackburn-Trainers wurden speziell
für den mitgelieferten Schnellspanner konzipiert. Wird ein Fahrrad mit einer anderen
Schnellspannern auf dem Trainer montiert, kann dies zu Instabilität oder schweren
Verletzungen führen.
5. Überprüfen Sie den Luftdruck der Reifen und stellen Sie sicher, dass dieser genau
oder nahezu dem an den Reifenanken angegebenen Maximalwert entspricht.
HINWEIS: Ein zu niedriger Reifendruck kann zu höherem Reifenverschleiß und zu Sch-
lupf auf der Rolle der Widerstandseinheit führen.
6. Für den Versand sind die Radeinstellknaufe vollständig angezogen. Stellen Sie sich
hinter den Trainer und lösen Sie zuerst den linken Einstellknauf, um den linken Gelen-
kzapfen zurückzubewegen. Lösen Sie anschließend den rechten Einstellknauf, um den
rechten Gelenkzapfen vollständig zurückzubewegen.
7. Setzen Sie das Hinterrad des Fahrrads in den Trainer – mit der linken Seite des
Schnellspanners gegen den linken Klemmzapfen. Drehen Sie den Zapfen so weit,
dass dieser und der Schnellspannerhebel sich nicht behindern. Drehen Sie den linken
Einstellknauf, bis das Rad über der Rolle der Widerstandseinheit zentriert ist. Drehen Sie
die innere Feststellmutter gegen den Rahmen des Trainers.
HINWEIS: Wurde der linke Zapfen positioniert und arretiert, muss er bis zur Benutzung
eines anderen Fahrrads in diesem Trainer nicht mehr nachgestellt werden.
8. Ziehen Sie den FastCrank™-Kurbel langsam an, um den rechten Klemmzapfen
auszufahren, und arretieren Sie die rechte Seite des Schnellspanners in den Rahmen
des Trainers. Ist der Schnellspanner zwischen den Klemmzapfen arretiert, ziehen Sie die
innere Feststellmutter gegen den Rahmen des Trainers an.
9. Wickeln Sie den Fern-Widerstandsversteller auseinander und bringen Sie ihn am
Lenker an. Möchten Sie den Fernversteller an einem Lenker mit einem Durchmesser von
26 mm oder weniger befestigen, verwenden Sie in der Lenkerbefestigung bitte die mit-
gelieferten Gummieinsätze. Beim Befestigen an einem Lenker mit 31,8 mm Durchmesser
(Oversize) nehmen Sie die mitgelieferten Gummieinsätze bitte heraus.
WARNUNG Ziehen Sie die Klemme des Fernverstellers nicht zu fest an, da dies
die Klemme und/oder den Lenker beschädigen kann.
WARNUNG Achten Sie darauf, dass das Kabel des Fernverstellers keine
beweglichen Teile am Fahrrad und Trainer berühren kann. Kommt es doch zum Kontakt
zwischen Fahrrad, Fahrer oder Trainer und dem Verstellerkabel, kann dies schwere
Verletzungen für den Fahrer oder Schäden am Fahrrad und Trainer zur Folge haben.
10. Überprüfen Sie vor dem Benutzen des Fahrrads sorgfältig, dass dieses sicher im
Trainer arretiert ist. Drücken Sie es hierfür am Sattel von Seite zu Seite, um zu sehen, ob
Sie es aus dem Rahmen des Trainers herauswinden können.
11. Schrauben Sie den Einstellknopf an der Widerstandseinheit (RU) so lange ein, bis der
Reifen durch die Rolle der Widerstandseinheit leicht verformt wird. Ziehen Sie dann die
Feststellmutter gegen die Halterung der Widerstandseinheit an.
HINWEIS: Zu viel Spannung zwischen Widerstandseinheit und Reifen kann zu vorzeiti-
gem Reifenverschleiß und übermäßiger Belastung der Widerstandseinheit führen.
12. Die Höhe des Trainers wird dadurch angepasst, dass Sie seine Vorderfüße ein- oder
herausschrauben, bis der Rahmen stabil steht und das Hinterrad des Fahrrads mind-
estens 1 cm Abstand vom Boden hat.
HINWEIS: Der Rahmen des Trainers kann durch das Gewicht des Fahrers leicht nach
unten gedrückt werden. Prüfen Sie daher bitte genau, dass unter dem Laufrad genug
Platz bleibt. Wird der Trainer auf Teppich usw. eingesetzt, muss der Abstand unter dem
Laufrad möglicherweise größer sein.
13. Steigen Sie vorsichtig auf das Fahrrad und beginnen Sie, langsam zu treten. Machen
Sie keine plötzlichen Bewegungen, bis Sie sicher sind, dass das Fahrrad sicher im Rah-
men verankert ist. Erscheint die Verbindung mit dem Rahmen zu lose, wiederholen Sie
die Schritte 6 bis 12.
14. Die Widerstandseinheit des „Tech Mag 6“ bietet sechs lineare Widerstandseinstel-
lungen. Um den geringsten Widerstand einzustellen, drehen Sie den Fern-Widerstands-
versteller auf „1“. Der Widerstand nimmt auf den folgenden Stufen immer mehr zu – bis
zur Stufe 6 mit dem höchsten Widerstandsgrad. Wie in der Tabelle unten gezeigt, nimmt
der Widerstand auch mit zunehmender Geschwindigkeit zu.
WARNUNG Die Widerstandseinheit wird während der Nutzung heiß. Halten Sie
Kinder oder Haustiere während der Benutzung und für eine gewisse Zeit danach, bis
sich das Gerät abgekühlt hat, vom Trainer fern.
WARNUNG Die Benutzung jedes im Innenbereich eingesetzten Trainers stellt
wegen der Zahl der rotierenden Teile usw. für andere eine Gefahr dar. Benutzen Sie
Ihren Trainer daher ausschließlich in offenen Bereichen, um Kontakte mit Personen oder
Dingen auszuschließen, die dadurch verletzt oder beschädigt werden könnten. Sorgen
Sie dafür, dass Personen und Haustiere vom Trainer ferngehalten bleiben, wenn dieser
benutzt wird.
HINWEIS: Verglichen mit dem normalen Radfahren ist es beim Fahren auf dem Trainer
wahrscheinlicher, dass Schweiß auf den Rahmen und die Komponenten Ihres Fahrrads
bzw. auf den Boden tropft. Wird das Blackburn-Schweißnetz („Blackburn Sweat Net“,
separat erhältlich) benutzt, kann die Wahrscheinlichkeit verringert werden, dass wegen
des auftreffenden Schweißes Ihr Fahrrad rostet oder Schäden am Boden entstehen.
VOLLSTÄNDIGE LEBENSLANGE GARANTIE VON EASTON-BELL
SPORTS FÜR BLACKBURN-PRODUKTE
Was der Garantie unterliegt
Die Garantie deckt – ausgenommen der unten beschriebenen Ausnahmen – sämtliche
Material- und Verarbeitungsfehler ab.
Wie lange Garantieschutz besteht
Die Garantie gilt für den gesamten Zeitraum, den der Ersteigentümer das Produkt
besitzt.
Was nicht der Garantie unterliegt
Bei missbräuchlicher Verwendung des Produkts, für normale Abnutzungserscheinun-
gen des Produkts, für Umstände, die sich aus Modizierungen bzw. Änderungen des
Produkts ergeben, oder bei der Benutzung des Produkts für andere als die vorgeseh-
enen Zwecke werden keine Garantieleistungen gewährt.
Wie Blackburn helfen kann
Blackburn wird Ihr Produkt – je nach Ihrem Wunsch – reparieren, ersetzen oder seinen
kompletten Kaufpreis erstatten.
Wie man Service anfordert
Wenden Sie sich bitte an den Kundenservice unter (800) 456-2355 oder www.black-
burndesign.com
Wie sich staatliche Gesetze auswirken
Mit dieser Garantie werden Ihnen spezielle Rechte gewährt. Unter Umständen stehen
Ihnen noch weitere Rechte zu, die sich von Bundesstaat zu Bundesstaat unterscheiden.
TECHMAG 6™DIRECTIONS
1. Attach the resistance unit (RU) to the trainer frame (see diagram steps 1-3). Tighten the
RU pivot bolt to 25 in-lbs (3NM) – DO NOT OVER-TIGHTEN!
2. Fold out both front legs to their fully extended positions
3. Unthread the RU Adjustment Knob until the Resistance Unit will not interfere with the
bicycle wheel during installation.
4. Install supplied quick release skewer (QR) into rear wheel. Follow your bicycle/wheel
manufacturer recommendations for removing and installing quick releases or have a
qualied bicycle shop replace it for you.
WARNING! The mounting cones of your Blackburn trainer have been designed
specically to work with the supplied quick release skewer (QR). Mounting a bicycle to the
trainer with any other fastening device can make it unstable or result in serious injury.
5. Check the pressure in the tires and make sure they are at or near the maximum rating
indicated on the side of the tire.
NOTE: Low tire pressure can increase tire wear and potentially cause slippage on the RU
roller.
6. During shipping, the wheel adjustment knobs are fully tightened. Standing behind the
trainer, rst unthread the left hand adjustment knob to retract the skewer cone followed by
unthreading the right hand adjustment knob to fully retract the right skewer cone.
7. Place rear wheel of bicycle into trainer with left side of QR against left cone. Rotate the
cone until there is no interference with the QR lever. Turn left side adjustment knob until tire
is centered over the roller of the RU. Thread inner lock nut against the trainer frame.
NOTE: Once the left cone has been positioned and locked it does not need to be adjusted
again until a different bicycle is used.
8. Slowly thread the FastCrank™ adjuster to extend the right side cone and lock right side
of QR into the trainer frame. Once QR is locked in place between the cones thread inner
lock nut against trainer frame.
9. Uncoil the remote resistance adjuster and mount it on your handlebar. If installing the
remote on a 26.0mm or smaller diameter handlebar use the included rubber inserts in the
bar mount. If installing on a 31.8 (OS) diameter bar remove the included rubber inserts.
WARNING! Do not over-tighten the remote adjuster clamp as this may damage the
clamp and / or your handle bar.
WARNING! Be sure to check that the remote adjuster cable is clear from all moving
parts on the bicycle and trainer. Interference between bicycle, rider, or trainer and the
adjuster cable can cause serious physical injury to the rider or damage to the bicycle and
trainer.
10. Before getting on the bicycle carefully check that it is securely fasted to the trainer by
pushing side to side on the saddle to see if you can twist it out of the trainer frame.
11. Screw in the adjuster knob on the RU until the tire is slightly deformed by the RU roller
and then thread locking nut into place against RU bracket.
NOTE: Putting too much tension on the RU against the tire can cause premature wear of the
tire and stress on the RU unit.
12. Adjust the height of the trainer by screwing the front feet of the trainer in or out until the
frame is stable and the rear wheel of the bicycle is at least 1cm off of the ground.
NOTE: The trainer frame may depress slightly under the weight of a rider so double check
that there is enough clearance under the tire. The clearance height may need to be higher if
using the trainer on carpet, etc.
13. Carefully get on the bicycle and start pedaling slowly. Do not make any sudden moves
until you are sure the bicycle is securely mounted in the frame, if loose repeat steps 6-12.
14. The Tech Mag 6 RU provides six linear resistance settings. Turn the remote resistance
adjuster to “1” for the lowest resistance and progress to setting “6” for the highest resistance
level. Resistance will also increase with speed as indicated in the chart below.
WARNING! The RU will get hot to the touch during use. Keep children or pets away
from the trainer when in use and sometime afterward until it cools down.
WARNING! The use of any indoor trainer creates a hazard to others due to the number
of rotating parts, etc. Be sure to always use your trainer in an open space to eliminate the
possibly of contact with people or things that could be injured or damaged. Keep people or
animals away from the trainer when in use.
NOTE: You are more likely to drip sweat onto your bicycle frame, components and oor while
riding a trainer vs. normal riding. The use of the Blackburn Sweat Net (sold separately) can
reduce the likelihood of corrosion of your bicycle and damage to your oor due to sweat
build up.
EASTON-BELL SPORTS FULL LIFETIME WARRANTY OF
BLACKBURN PRODUCTS
What is Covered
This warranty covers any defects in materials or workmanship, with the exceptions stated
below.
How Long Coverage Lasts
This warranty runs for as long as the original purchaser owns the product.
What is not covered
This warranty does not cover abuse, normal wear and tear, or anything resulting from the
modication or alteration of the product in any way, or using the product for anything other
than its intended purpose.
What Blackburn Will Do
Blackburn will repair, replace, or refund the full purchase price of your product, whichever
you prefer.
How To Get Service
Contact any Consumer Service at (800) 456-2355 or www.blackburndesign.com
How State Law Applies
This warranty gives you specic legal rights, and you may also have other rights which vary
from state to state.
04.11
Other manuals for TECHMAG 6
1
Table of contents
Other blackburn Exercise Bike manuals
