Blaupunkt Essen CD33 User manual

Radio / CD
Essen CD33
Lausanne CD33
Madeira CD33
Einbauanleitung
Installation instructions
Notice de montage
Istruzioni di installazione
Inbouwhandleiding
Monteringsanvisning
Instrucciones de instalación
Instruções de montagem
Monteringsvejledning
http://www.blaupunkt.com

197
ENGLISH DEUTSCH
FRANÇAIS
ITALIANO
NEDERLANDS
SVENSKA
ESPAÑOL
PORTUGUÊS
DANSK
D
Sicherheitshinweise
Für die Dauer der Montage und des
Anschlusses beachten Sie bitte
folgende Sicherheitshinweise.
-Minuspol der Batterie abklemmen!
Dabei die Sicherheitshinweise des
Kfz- Herstellers beachten.
-Beim Bohren von Löchern darauf
achten, dass keine Fahrzeugteile
beschädigt werden.
-Der Querschnitt des Plus- und
Minuskabels darf 1,5 mm2nicht
unterschreiten.
-Fahrzeugseitige Stecker nicht an
das Radio anschließen!
-Die für Ihren Fahrzeugtyp erforder-
lichen Adapterkabel erhalten Sie im
BLAUPUNKT – Fachhandel.
-Je nach Bauart kann Ihr Fahrzeug
von dieser Beschreibung abwei-
chen. Für Schäden durch Einbau-
oder Anschlussfehler und für
Folgeschäden übernehmen wir
keine Haftung.
Sollten die hier aufgeführten
Hinweise für Ihren Einbau nicht
passen, so wenden Sie sich bitte
an Ihren Blaupunkt-Fachhändler,
Ihren Fahrzeughersteller oder
unsere Telefon-Hotline.
GB
Safety instructions
When carrying out installation work
and making connections please
observe the following safety
instructions:
-Disconnect the negative terminal of
the battery! When doing so, please
observe the vehicle manufacturer’s
safety instructions.
-Make sure you do not damage
vehicle components when drilling
any holes.
-The cross sections of the positive
and negative cables must not be
less than 1.5 mm2.
-Do not connect the vehicle’s plug
connectors to the radio!
-You can obtain the adapter cable
required for your vehicle type from
any BLAUPUNKT dealer.
-Depending on the model, your
vehicle may differ from the
description provided here. We
accept no responsibility for any
damages due to incorrect
installation or connection or for any
consequential damages.
If the information provided here is
not suitable for your specific
installation requirements, please
contact your Blaupunkt dealer, your
vehicle manufacturer or our
telephone hotline.
Einbauanleitung • Installation instructions • Notice de
montage • Istruzioni di installazione • Inbowhandleiding •
Monteringsanvisning • Instrucciones de instalación •
Instrução de montagem • Monteringsvejledning

198
F
Consignes de sécurité
Respecter les consignes de sécurité
suivantes pendant la durée du
montage et du branchement.
-Débrancher le pôle (-) de la
batterie ! Respecter les consignes
de sécurité du constructeur
automobile !
-Veiller à n’endommager aucune
pièce du véhicule en perçant des
trous.
-La section du câble (+) et (-) ne
doit pas dépasser 1,5 mm2.
-Ne pas brancher les connecteurs
du véhicule sur la radio !
-Les câbles d’adaptation
nécessaires pour le type de
véhicule sont disponibles auprès
des revendeurs BLAUPUNKT.
-En fonction du modèle, votre
véhicule peut différer de cette
description. Nous déclinerons
toute responsabilité en cas de
dommages causés par des erreurs
de montage ou de connexion et en
cas de dommages consécutifs.
Si les indications décrites ici ne
s’appliquent au montage que vous
voulez effectuer, adressez-vous à
votre revendeur Blaupunkt, votre
constructeur automobile ou notre
service d’assistance téléphonique.
I
Note di sicurezza
Durante il montaggio e
l’allacciamento osservate per favore
le seguenti istruzioni sulla
sicurezza.
-Staccate il polo negativo della
batteria ! Nel fare ciò osservate le
istruzioni di sicurezza del
fabbricante d’auto.
-Quando praticate dei fori, fate
attenzione a non danneggiare
nessuna parte dell’autovettura.
-La sezione dei cavi positivi e
negativi non deve essere mai
inferiore a 1,5 mm2.
-Non collegate alla radio le spine in
dotazione di autovettura !
-Richiedete ad un negoziante
specializzato in articoli BLAU-
PUNKT il cavo di adattamento
richiesto per il vostro modello di
autovettura.
-Aseconda del modello il Suo
veicolo può differire da questa
descrizione. Non forniamo
garanzia per danni derivanti da
errori di montaggio o di
collegamento e per danni
conseguenti.
Se le indicazioni qui elencate non
sono adatte al Suo montaggio, La
preghiamo di rivolgersi al Suo
rivenditore Blaupunkt, al
fabbricante dell’auto o alla nostra
hotline telefonica.

199
ENGLISH DEUTSCH
FRANÇAIS
ITALIANO
NEDERLANDS
SVENSKA
ESPAÑOL
PORTUGUÊS
DANSK
NL
Adviezen voor de
veiligheid
Wilt u dedurende het monteren en
aansluiten de volgende
veiligheidsadviezen in acht nemen.
-De minpool van de batterij
afklemmen! De veiligheidsadviezen
van de fabrikant in acht nemen.
-Bij het gaten boren erop letten dat
geen voertuigonderdelen worden
beschadigd.
-De dwarsdoorsnede van de plus-
en minkabel mag niet minder dan
1,5 mm2zijn.
-Stekker aan de voertuigkant niet
aan de radio aansluiten!
-de voor uw voertuig vereiste
adapterkabel is bij de BLAU-
PUNKT-vakhandel verkrijgbaar!
-Afhankelijk van de uitvoering kan
uw auto afwijken van deze
beschrijving. Voor schade door
fouten in montage of aansluiting en
schade als gevolg daarvan
aanvaarden wij geen
aansprakelijkheid. Mochten de hier
vermelde aanwijzingen voor de
montage voor u niet van
toepassing zijn, dan kunt u contact
opnemen met uw Blaupunkt-
vakhandel, uw autofabrikant of
onze telefoon-hotline.
S
Skyddsanvisningar
Vänligen beakta följande
skyddsanvisningar under pågående
montage och anslutning.
-Lossa polskon från batteriets
minuspol! Följ därvid
fordonstillverkarens
skyddsanvisningar.
-Se till att inga av fordonets
komponenter skadas i samband
med borrning av hål.
-Plus- och minuskabelns
ledningsarea måste vara minst
1,5 mm2.
-Fordonets stickkontakt får inte
anslutas till radion!
-Din BLAUPUNKT fackhandel
tillhandahåller för resp fordonstyp
erforderlig adapterkabel.
-Beroende på konstruktionstyp kan
fordonet avvika från denna
beskrivning. Vi frånsäger oss allt
ansvar för skada eller följdskada
pga. felaktig montering eller
anslutning. Om här givna
monteringsanvisningar ej stämmer
överens med faktiska förhållanden,
vänligen kontakta Blaupunkt
fackhandel, representant för
fordonets tillverkare eller vår
telefonkundtjänst.

200
E
Normas de seguridad
Durante el montaje y la conexión es
imprescindible observar las
siguientes normas de seguridad.
-Desemborne el polo negativo de la
batería. Observe las normas de
seguridad dadas por el fabricante
del vehículo.
-Al perforar agujeros, asegúrese de
no dañar ninguna pieza del
vehículo.
-La sección transversal del cable
positivo y del cable negativo no
debe ser menor de 1,5 mm2.
-¡No conecte a la radio los
conectores ubicados en el
vehículo!
-Los cables adaptadores
necesarios para su vehículo los
encontrará en el comercio
especializado en artículos de la
marca BLAUPUNKT.
-Dependiendo del modelo, es
posible que su vehículo varíe un
poco con respecto a la descripción
aquí dada. Tenga en cuenta que
no asumimos ninguna
responsabilidad por los daños
debidos a un montaje o conexión
incorrectos ni por los daños
resultantes.
Si las instrucciones aquí dadas no
son aptas para el montaje en su
vehículo, póngase en contacto con
su proveedor de artículos Blau-
punkt o con el fabricante del
vehículo, o llame a nuestro
teléfono de atención al cliente.
P
Instruções de segurança
Durante a montagem e a ligação do
aparelho, queira respeitar as
seguintes instruções de segurança.
-Separar o pólo negativo da bateria
! Respeitar ao mesmo tempo as
instruções de segurança do
fabricante do automóvel.
-Quando se procede à furagem de
buracos, prestar atenção para não
serem danificadas quaisquer
partes do veículo.
-As secções transversais dos cabos
positivo e negativo não devem ser
inferiores a 1,5 mm2.
-Não ligar as fichas existentes do
lado do automóvel ao auto-rádio!
-Os cabos adaptadores necessários
para o seu automóvel podem ser
adquiridos nos revendedores da
BLAUPUNKT.
-Oseu veículo pode divergir desta
descrição em função do modelo.
Não assumimos qualquer
responsabilidade por erros de
montagem ou de ligação nem por
danos daí decorrentes.
Caso as presentes instruções não
sejam adequadas para a
montagem no seu veículo, dirija-se
ao revendedor da Blaupunkt, ao
fabricante do seu veículo ou à
nossa linha verde.

201
ENGLISH DEUTSCH
FRANÇAIS
ITALIANO
NEDERLANDS
SVENSKA
ESPAÑOL
PORTUGUÊS
DANSK
Mitgelieferte Montage- und
Anschlussteile
Supplied Mounting Hardware
Materiel de montage fourni
Ferretería de montaje
suministrada
Componenti di fissaggio
comprese nella fornitura
Meegeleverde
montagematerialen
Medföljande
monteringsdetaljer
Elementos de fixação
fornecidos
Medleverede monterings- og
tilslutningsdele
DK
Sikkerhedshenvisninger
Under monteringen og tilslutningen
skal følgende sikkerhedshenvisninger
iagttages.
-Batteriets negative pol skal
afbrydes! Herved skal bil-
fabrikantens sikkerheds-
henvisninger iagttages.
-Vær opmærksom på, at ingen
bildele ødelægges under boringen
af huller.
-Tværsnittet af plus- og minuskablet
må ikke underskride 1,5 mm2.
-Bilens stik må ikke tilsluttes
radioen!
-De nødvendige adapterkabler til
din biltype kan købes hos
BLAUPUNKT-specialforretningen.
-Alt efter konstruktion kan bilen
afvige fra denne beskrivelse. For
skader på grund af monterings-
eller tilslutningsfejl og for følge-
skader overtager vi intet ansvar.
Hvis de her anførte henvisninger til
monteringen ikke skulle passe,
kontakt din Blaupunkt-specialforret-
ning, bilfabrikanten eller vor
telefon-hotline.
F
E
B
A
D
C

202

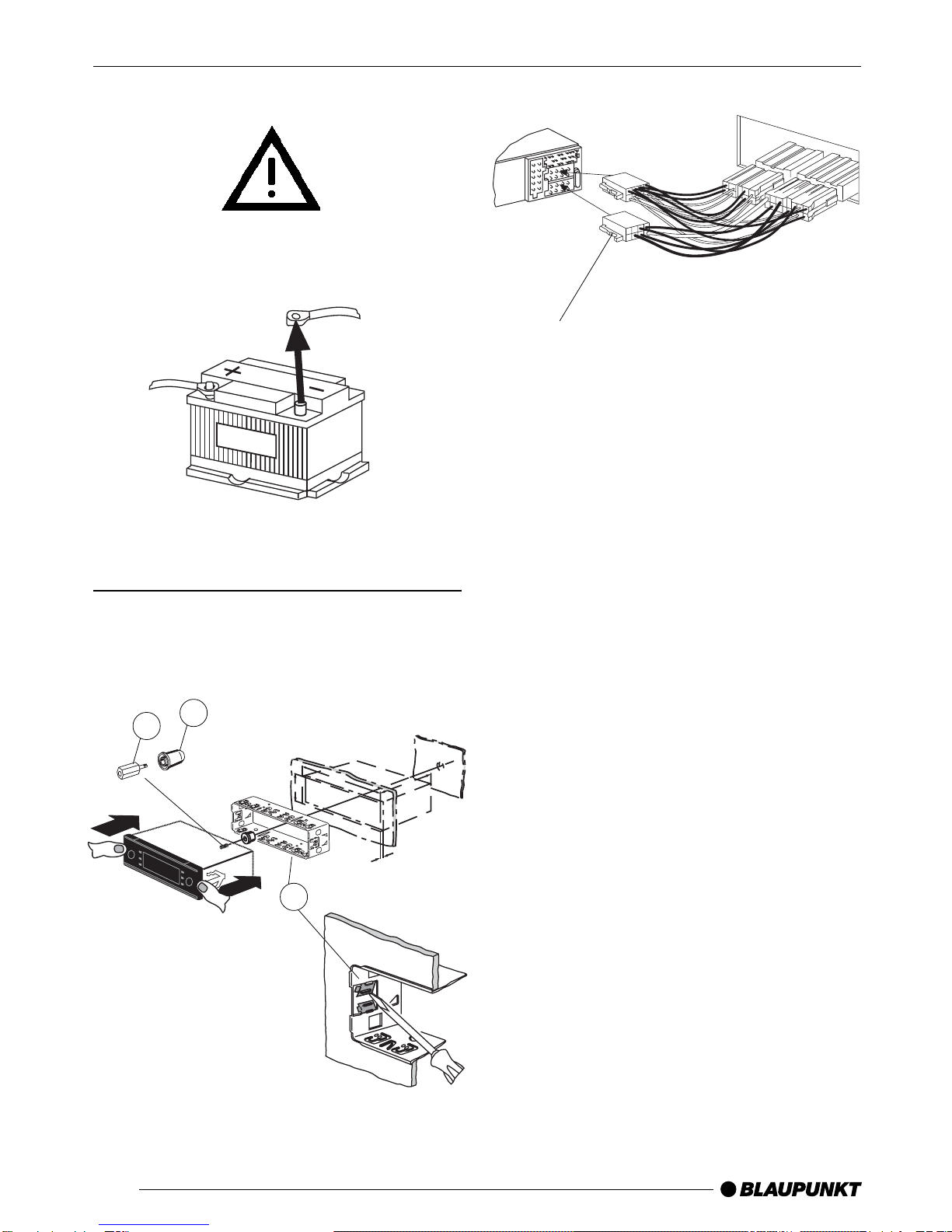

1.
2.
12V
A
7 607 621 . . .
3.
Kfz-spezifische Adapterkabel sind im
Fachhandel erhältlich.
Car-specific adapter cable which is
available at your dealer.
Câble adaptateur spécifique au
véhicule, disponible dans le commerce.
Adattamento specifico per il vostro
modello d’auto, che potrete trovare in
negozi specializzati.
Autospecifieke adapterkabel, die bij de
vakhandel te verkrijgen is.
Bilspecifik adapterkabel anskaffas hos
någon bilradiospecialistcable.
Adaptador específico del vehículo, el
cual se puede adquirir en el comercio
especializado.
Cabo de adaptação específico do
automóvel que pode ser adquirido no
comércio especializado.
Bilspecifikke adapterkabler kan købes i
specialforretninger.
CD
A
53
182
165
1-20

203
ENGLISH DEUTSCH
FRANÇAIS
ITALIANO
NEDERLANDS
SVENSKA
ESPAÑOL
PORTUGUÊS
DANSK
Antenne
FE
4.
5.
6.
12V
1.
2.
3.
3.
2.
Ausbau, Removal, Démontage,
Smontaggio, Demontage,
Urmontering, Desmontaje,
Desmontagem, Udbygning
B
B
8 601 910 003

204
AB
1nc1Speaker out RR+
2 Radio Mute 2 Speaker out RR-
3nc3Speaker out RF+
4Permanent +12V 4 Speaker out RF-
5Aut. antenna 5 Speaker out LF+
6Illumination 6 Speaker out LF-
7Kl.15/Ignition 7 Speaker out LR+
8Ground 8 Speaker out LR-
7.
Equalizer Amplifier
CD-Changer
Remote Control
(Fjernbetjening)
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
C
B
A
14 710 13 16 19
36912 15 18
258
11 14 17 20
C-1 C-2 C-3
C
C1 C2 C3
1 Line Out LR 7 nc 13 CDC-Data - In
2 Line Out RR 8 nc 14 CDC-Data - Out
3 Line Out Masse / Ground 9 nc 15 Permanent +12V
4 Line Out LF 10 FB +12V / RC +12V 16 +12V
5 Line Out RF 11 Fernbedienung / Remote Control 17 Bus - Masse / GND
6 +12V Amplifier 12 FB - Masse / RC - GND 18 AF - Masse / GND
19 Line In - L
20 Line In - R

205
ENGLISH DEUTSCH
FRANÇAIS
ITALIANO
NEDERLANDS
SVENSKA
ESPAÑOL
PORTUGUÊS
DANSK
8 604 492 320
Radio Mute (low)
12V
(max. 150 mA)
Änderungen vorbehalten!
This information is subject to change without notice!
Sous réserve de modifications!
Modifiche riservate!
Wijzigingen voorbehouden!
Ändringar förbehålles!
Modificaciones reservadas!
Sob reserva de alterações!
Ret til ændringer forbeholdes!
8.
7 607 621 222
Kl. 15 +12V
RR RF LF LR
4 Ohm
4 Ohm
4 Ohm
4 Ohm
+
-
+
-
+
-
+
-
10A
Relais
12V
1357
2468

10/02
