Blaupunkt 5DB69753 User manual

Bedienungsanleitung
Instruction manual
Notice d’utilisation
Gebruiksaanwijzing
Istruzioni per l’uso
Bruksanvisning
Instrucciones de uso
Brugsvejledning
Bruksveiledning
5DB69753
5DB66753
Dunstabzugshaube
Extractor hood
Hotte
Afzuigkap
Cappa aspirante
Fläkt
Campana extractor
Emhætte
Kjøkkenvifte

DE
.................................................................................................................................. 3
EN
.................................................................................................................................. 8
FR
.................................................................................................................................. 12
NL
.................................................................................................................................. 16
IT
.................................................................................................................................. 20
SV
.................................................................................................................................. 24
ES
.................................................................................................................................. 28
DA
.................................................................................................................................. 32
NO
.................................................................................................................................. 36

DE
1. SICHERHEITSINFOR-
MATIONEN
Lesen Sie bitte für Ihre ei-
gene Sicherheit und die
korrekte Funktion des Ge-
räts diese Betriebsanlei-
tung sorgfältig durch, be-
vor Sie es installieren und
in Betrieb nehmen. Be-
wahren Sie die Betriebs-
anleitung stets zusammen
mit dem Gerät auf, auch
falls Sie dieses verkaufen
oder Dritten überlassen.
Es ist wichtig, dass die Be-
nutzer mit allen Funktions-
und Sicherheitsmerkma-
len des Gerätes vertraut
sind.
Die Kabel müssen von
kompetentem Fachperso-
nal angeschlossen wer-
den.
• Der Hersteller haftet nicht für
etwaige Schäden, die durch
fehlerhafte Installation oder
falschen Gebrauch entste-
hen können.
• Der Mindestsicherheitsab-
stand zwischen dem Koch-
feld und der Abzugshaube
beträgt 650 mm (einige Mo-
delle können auch niedriger
installiert werden; siehe Ab-
schnitt Abmessungen und In-
stallation).
• Sollten die Installationsan-
weisungen des Gaskoch-
felds einen größeren Abstand
als oben angegeben vorse-
hen, ist dies zu berücksichti-
gen.
• Sicherstellen, dass die Netz-
spannung den Angaben auf
dem Typenschild im Inneren
der Haube entspricht.
• Trennvorrichtungen müssen
in Übereinstimmung mit den
Verkabelungsvorschriften in
die feste Installation einge-
baut werden.
• Für Geräte der Klasse I si-
cherstellen, dass das Haus-
stromnetz über eine geeigne-
te Erdung verfügt.
• Die Abzugshaube mit einem
Rohr, das einen Durchmes-
ser von mindestens 120 mm
haben muss, an die Abluftlei-
tung anschließen. Die Abluft-
strecke muss so kurz wie
möglich sein.
• Alle gesetzlichen Vorschrif-
ten im Bereich Abluft einhal-
ten.
• Die Abzugshaube darf nicht
an einen Schacht ange-
schlossen werden, in den
Rauchgase abgeleitet wer-
den (z. B. von Heizkesseln,
Kaminen, usw.).
• Falls die Abzugshaube
gleichzeitig mit nichtelektri-
schen Geräten (z.B. Gasge-
räten) verwendet wird, muss
der Raum über eine ausrei-
chende Lüftung verfügen, da-
mit der Rückfluss der Abgase
verhindert wird. Bei gleichzei-
tigem Betrieb der Abzugs-
haube mit nicht elektrisch be-
triebenen Geräten darf der
Unterdruck im Raum nicht
mehr als 0,04 mbar betragen,
damit die Abgase nicht wie-
3

der durch die Abzugshaube in
den Raum gesogen werden.
• Die Abluft darf nicht über eine
Abgasleitung von Feuerstät-
ten, die mit Gas oder anderen
Brennstoffen betrieben wer-
den, abgeführt werden.
• Wenn das Gerätekabel be-
schädigt ist, muss es vom
Hersteller oder von einem
Kundendiensttechniker er-
setzt werden.
• Den Stecker in eine zugängli-
che, den geltenden Vorschrif-
ten entsprechende Steckdo-
se stecken.
• Was die technischen und Si-
cherheitsmaßnahmen für die
Abgasführung betrifft, sind
die Vorgaben der örtlichen
Behörden streng einzuhal-
ten.
WARNUNG: Bevor die
Abzugshaube installiert
wird, die Schutzfolien ab-
ziehen.
• Nur für die Abzugshaube ge-
eignete Schrauben und
Kleinteile verwenden.
Werden die Schrauben
und Befestigungsteile
nicht gemäß der vorlie-
genden Anleitung befes-
tigt, kann die Gefahr von
Stromschlägen bestehen.
• Nicht direkt mit optischen In-
strumenten (Fernglas, Lupe,
usw.) in das Licht schauen.
• Auf keinen Fall unter der Ab-
zugshaube flambieren. Es
besteht Brandgefahr.
• Dieses Gerät kann von Kin-
dern ab einem Alter von 8
Jahren und von Personen mit
eingeschränkten physi-
schen, sensorischen oder
geistigen Fähigkeiten oder ei-
nem Mangel an Erfahrung
und/oder Wissen verwendet
werden, wenn sie beaufsich-
tigt werden oder bezüglich
des sicheren Gebrauchs des
Geräts unterwiesen wurden
und die daraus resultieren-
den Gefahren verstanden ha-
ben. Kinder dürfen nicht mit
dem Gerät spielen. Reini-
gung und Benutzerwartung
dürfen nicht durch Kinder oh-
ne Beaufsichtigung durchge-
führt werden.
• Kinder müssen beaufsichtigt
werden, damit sichergestellt
wird, dass sie nicht mit dem
Gerät spielen.
• Dieses Gerät darf nicht von
Personen (einschließlich Kin-
dern) mit eingeschränkten
physischen, sensorischen
oder geistigen Fähigkeiten
oder einem Mangel an Erfah-
rung und/oder Wissen ver-
wendet werden, außer wenn
sie beaufsichtigt werden oder
unterwiesen wurden.
Die zugänglichen Teile
können während der Ver-
wendung der Kochgeräte
sehr heiß werden.
• Die Filter nach dem angege-
benen Intervall reinigen und/
oder ersetzen (Brandgefahr).
Siehe Absatz Wartung und
Reinigung.
• Wird die Abzugshaube
gleichzeitig mit Geräten ver-
wendet, die mit Gas oder an-
4

deren Brennstoffen betrieben
werden, muss der Raum über
eine ausreichende Lüftung
verfügen (gilt nicht für Geräte,
die nur Luft in den Raum ab-
geben).
• Das Symbol des durchge-
strichenen Mülleimers be-
sagt, dass dieses Elektronik-
gerät am Ende seiner Le-
bensdauer nicht im Hausmüll
entsorgt werden darf. Dieses
muss vom Endnutzer einer
getrennten Sammlung zuge-
führt werden. Zur Rückgabe
stehen hierfür kostenfreie
Sammelstellen für Elektroalt-
geräte sowie ggf. weitere An-
nahmestellen für die Wieder-
verwendung zur Verfügung.
Die Adressen können Sie von
Ihrer Stadt- bzw. Kommunal-
verwaltung erhalten.
• Ebenso sind Vertreiber mit ei-
ner Verkaufsfläche von min-
desten 400 Quadratmetern
für Elektro- und Elektronikge-
räte sowie Vertreiber von Le-
bensmitteln mit einer Ge-
samtverkaufsfläche von min-
destens 800 Quadratmetern,
die mehrmals im Kalender-
jahr oder dauerhaft Elektro-
und Elektronikgeräte anbie-
ten und auf dem Markt bereit-
stellen, dazu verpflichtet un-
entgeltlich alte Elektro- und
Elektronikgeräte zurückzu-
nehmen. Diese müssen bei
der Abgabe eines neuen
Elektro- oder Elektronikgerä-
tes an einen Endnutzer ein
Altgerät des Endnutzers der
gleichen Geräteart, das im
Wesentlichen die gleichen
Funktionen wie das neue Ge-
rät erfüllt, am Ort der Abgabe
oder in unmittelbarer Nähe
hierzu unentgeltlich zurück-
zunehmen sowie ohne Kauf
eines Elektro- oder Elektro-
nikgerätes auf Verlangen des
Endnutzers bis zu drei Altge-
räte pro Geräteart, die in kei-
ner äußeren Abmessung grö-
ßer als 25 Zentimeter sind, im
Einzelhandelsgeschäft oder
in unmittelbarer Nähe hierzu
unentgeltlich zurückzuneh-
men. Bei einem Vertrieb unter
Verwendung von Fernkom-
munikationsmitteln gelten als
Verkaufsflächen des Vertrei-
bers alle Lager- und Versand-
flächen.
• Sofern das alte Elektro- bzw.
Elektronikgerät personenbe-
zogene Daten enthält, sind
Sie selbst für deren Löschung
verantwortlich, bevor Sie es
zurückgeben.
• Ebenso sind dem Gerät vor
der Entsorgung sämtliche
Batterien, Akkus oder
Leuchtmittel zu entnehmen,
soweit dies ohne Zerstörung
des Geräts möglich ist. Die
entnommenen Batterien, Ak-
kus und Leuchtmittel sind ei-
ner separaten Sammlung zu-
zuführen.
• „Bei einem Wechsel der
Halogenlampen ausschließ-
lich selbstschützende Halo-
genglühlampen oder selbst-
schützende Halogen-Metall-
dampflampen verwenden.“
5

2. GEBRAUCH
• Die Abzugshaube wurde ausschließ-
lich dazu entwickelt, um im Haushalt
Küchendünste zu beseitigen.
• Die Haube niemals für andere Zwe-
cke verwenden, als die für welche sie
entwickelt worden ist.
• Unter der eingeschalteten Haube kei-
ne offenen hohen Flammen benut-
zen.
• Die Flamme so regulieren, dass sie
nicht über den Umfang des Kochge-
schirrs hinausreicht.
• Fritteusen müssen während des Ge-
brauchs ständig überwacht werden:
Überhitztes Öl könnte sich entzün-
den.
3. REINIGUNG UND
WARTUNG

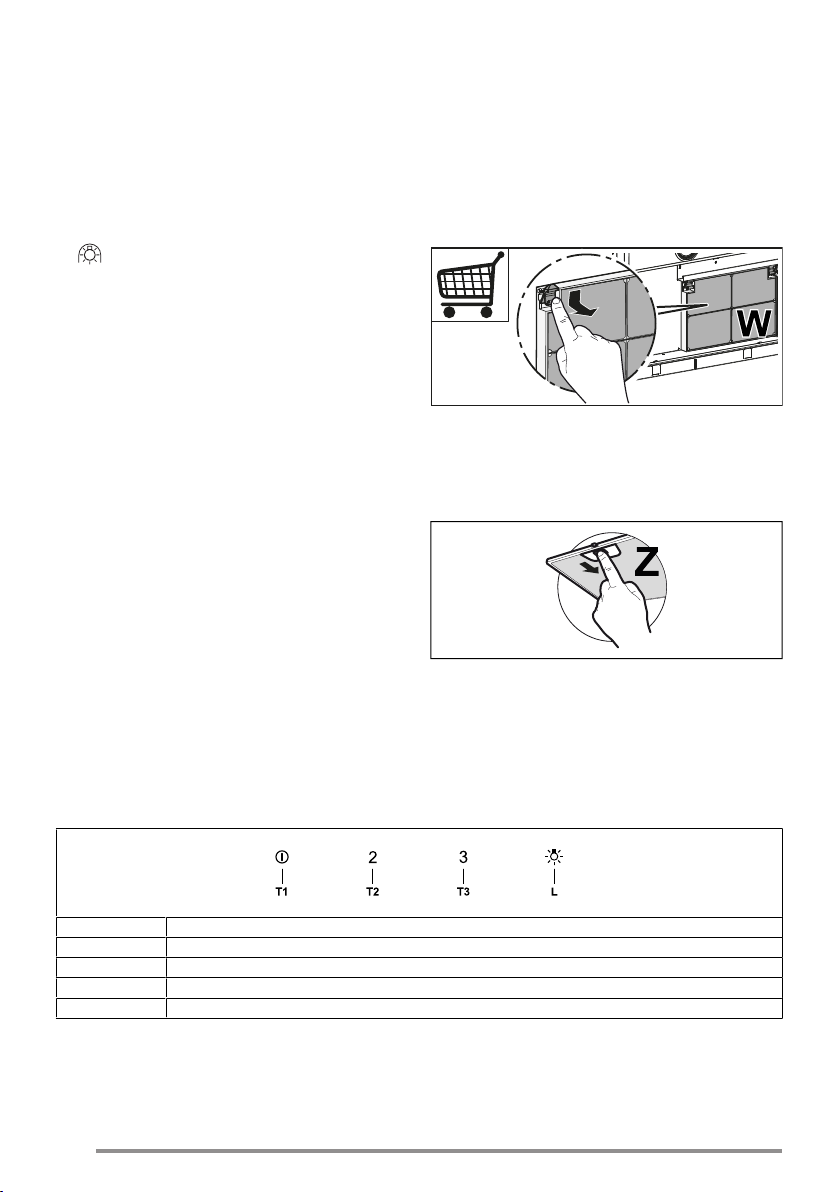

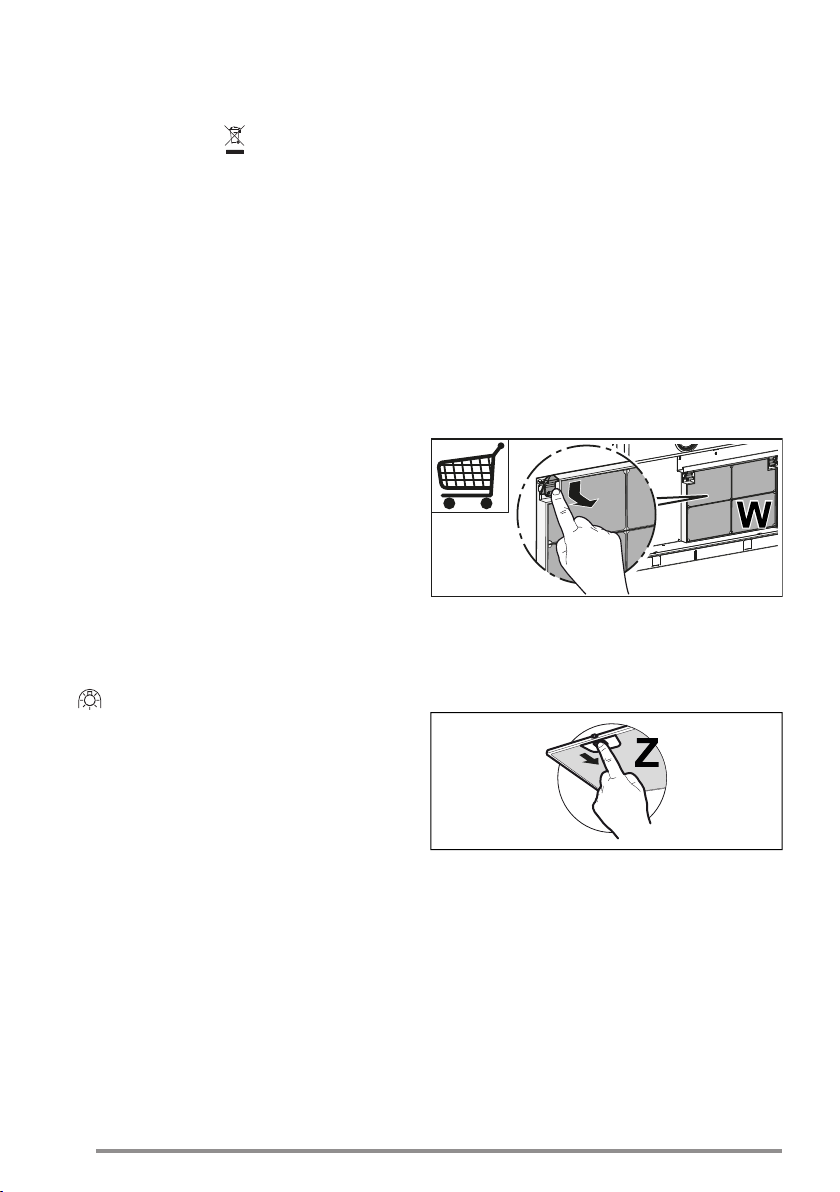

• Der Aktivkohlefilter ist weder wasch-
bar noch regenerierbar. Er muss alle
4 Betriebsmonate oder bei intensi-
vem Gebrauch (W) auch öfter ausge-
tauscht werden.
• Fettfilter sollten alle 2 Betriebsmona-
te oder bei starker Beanspruchung
häufiger gereinigt werden und kön-
nen in der Geschirrspülmaschine (Z)
gereinigt werden.
• Reinigen Sie die Dunstabzugshaube
mit einem feuchten Tuch und einem
neutralen flüssigen Reinigungsmittel.
• Vermeiden Sie den Einsatz von Alko-
hol oder Produkten auf Silikonbasis
zur Reinigung der Innen- und Außen-
seite der Dunstabzugshaube.

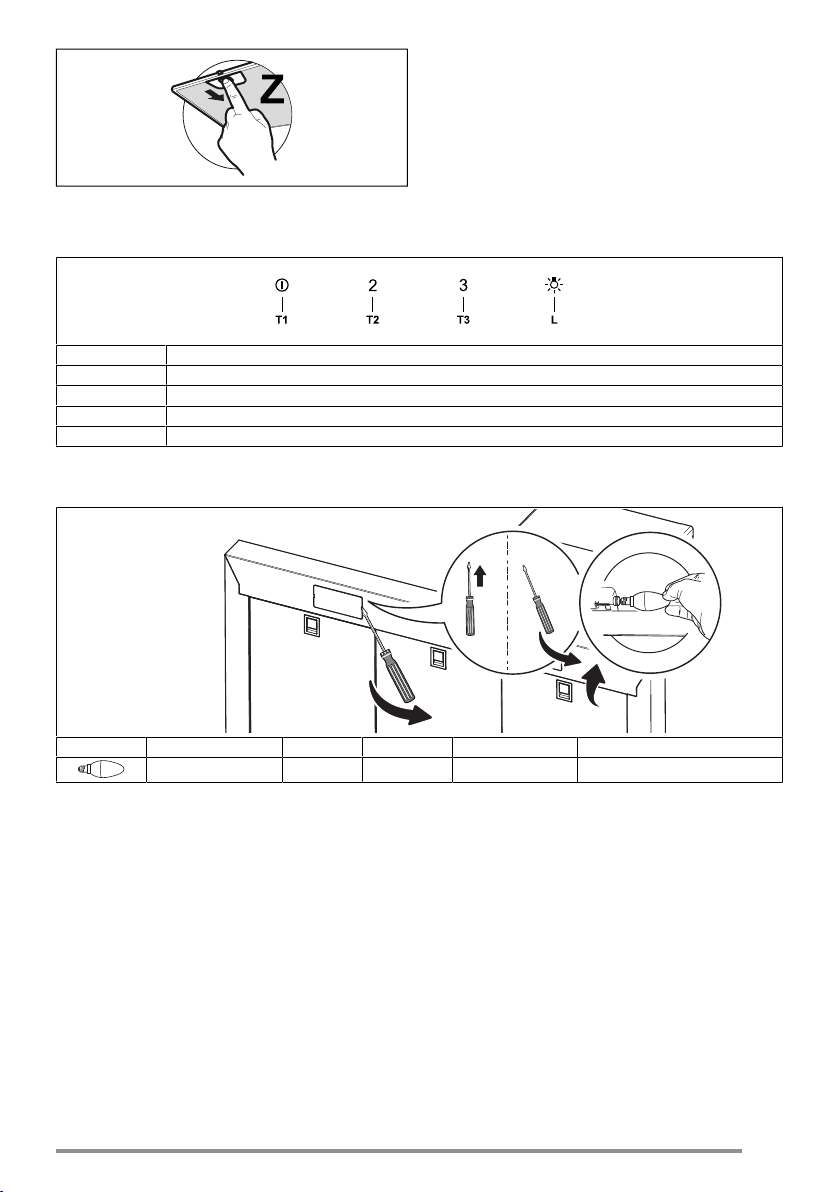

4. STEUERBEFEHLE
Taste Funktion
T1 Schaltet den Saugmotor in der ersten Leistungsstufe ein und schaltet ihn ab.
T2 Schaltet den Motor auf die zweite Leistungsstufe.
T3 Schaltet den Motor auf die dritte Leistungsstufe.
LSchaltet das Beleuchtungssystem bei maximaler Helligkeit ein und aus.
6

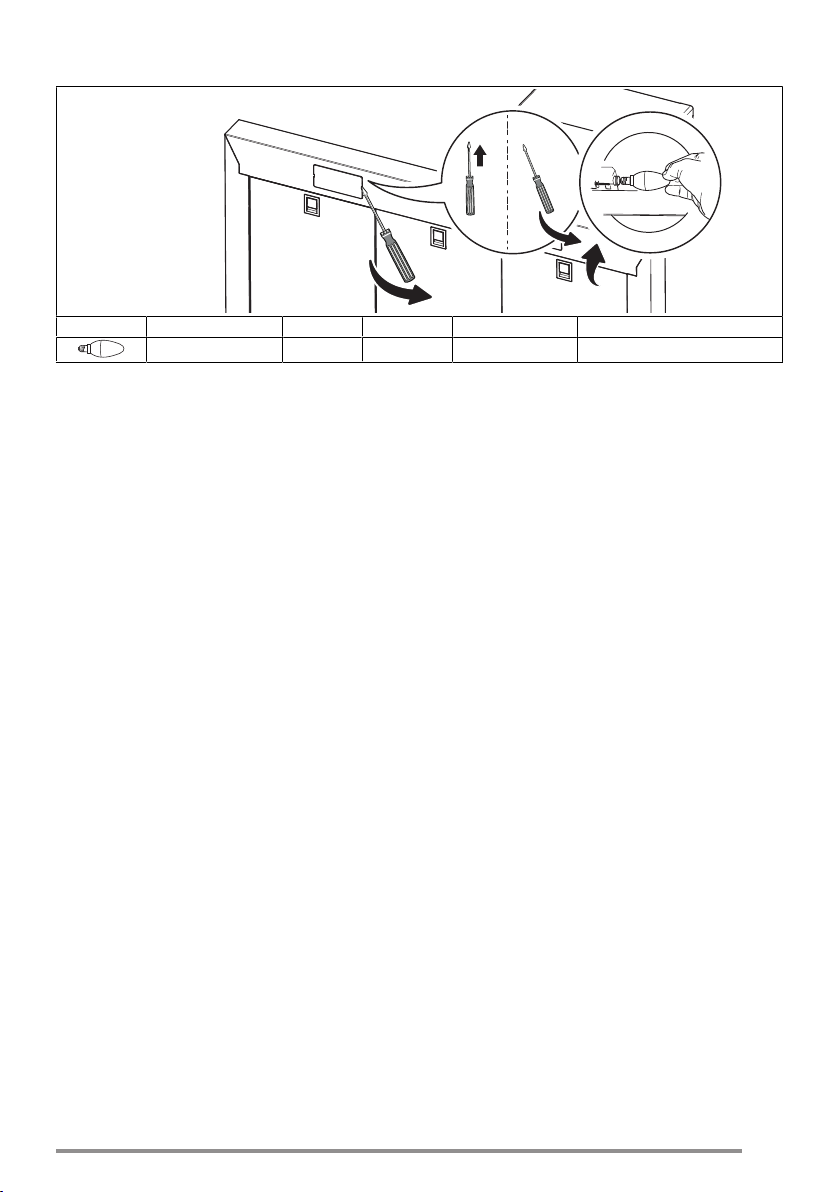

5. BELEUCHTUNG
1 2
Lampe Leistung (W) Sockel Spannung (V) Abmessungen (mm) ILCOS-Code
4 E14 220-240 107x37 DRBB/F-4-220-240-E14-35/100
7

EN
1. SAFETY INFORMA-
TION
For your own safety and to
ensure proper operation of
the appliance, please read
this manual carefully be-
fore installation and oper-
ation. Keep these instruc-
tions together with the ap-
pliance, even if it is sold or
transferred to third parties.
It is important that users
know all the appliance's
operating and safety char-
acteristics.
The cables must be con-
nected by a trained techni-
cian.
• The manufacturer shall not be
considered responsible for
any injury or damage caused
by improper installation or
use.
• The minimum safety distance
between the hob and the suc-
tion hood is 650 mm (some
models may be fitted at a
lower height; please see the
paragraph relating to working
dimensions and installation).
• If the instructions for installa-
tion of the gas hob specify a
distance greater than the one
indicated, this must be taken
into account.
• Check that the mains power
supply corresponds to the
one indicated on the data
plate affixed inside the hood.
• The cut-out devices must be
installed in the fixed system
according to wiring system
regulations.
• For Class I appliances, check
that the domestic power sup-
ply is adequately earthed.
• Connect the hood to the flue
using a pipe with a minimum
diameter of 120 mm. The
fumes must travel the
shortest distance possible.
• All the air venting regulations
must be complied with.
• Do not connect the ducting
hood to flues that also carry
combustion fumes (e.g. boil-
ers, chimneys, etc.).
• If the hood is used in combina-
tion with non electric appli-
ances (e.g. gas appliances),
a sufficient level of ventilation
must be guaranteed in the
room to prevent any exhaust
backflow. If the kitchen hood
is used in combination with
appliances that are not elec-
trically powered, the negative
pressure in the room must not
exceed 0.04 mbar to avoid
any risk of the fumes being
sucked back into the room by
the hood.
• The air must not be extracted
through a flue that is also used
as an exhaust flue for fumes
from gas or other fuel
powered combustion
devices.
• If it is damaged, the power
cable must be replaced by the
manufacturer or by a service
technician.
• Connect the plug to a socket
that complies with current
8

regulations and is in an ac-
cessible position.
• As regards the technical and
safety measures to be taken
for exhausting of fumes, it is
important that the regulations
set by local authorities be
complied with scrupulously.
CAUTION: remove the
protective films before in-
stalling the hood.
• Only use screws and hard-
ware of a sort suitable for the
hood.
CAUTION: failure to install
the screws or fixing
devices as described in
these instructions may
mean there is a risk of elec-
tric shocks.
• Do not look directly at the light
through optical devices (bin-
oculars, magnifying
glasses…).
• Do not flambé food under the
hood: you might cause a fire.
• This appliance may be used
by children over the age of 8
years and by persons with
limited psycho-physical and
sensory abilities or with insuf-
ficient experience and know-
ledge, provided they are care-
fully supervised and instruc-
ted on how to use the appli-
ance safely and on the
dangers that it involves. Make
sure that children are not al-
lowed to play with the appli-
ance. Cleaning and mainten-
ance to be performed by the
user must not be carried out
by children, unless they are
under supervision.
• Supervise children, to make
sure they do not play with the
appliance.
• The appliance must not be
used by persons (including
children) with limited psycho-
physical or sensory capacit-
ies or with insufficient experi-
ence and knowledge, unless
they are carefully supervised
and instructed.
Accessible parts may be-
come extremely hot during
the use of cooking appli-
ances
• Clean and/or replace the fil-
ters after the period of time in-
dicated (danger of fire). See
the paragraph on Mainten-
ance and cleaning.
• The room must be adequately
ventilated when the hood is
used simultaneously with ap-
pliances that use gas or other
fuels (not applicable to appli-
ances that only discharge air
into the room).
• The symbol on the product
or on its packaging indicates
that the product must not be
disposed of with the normal
domestic waste. The product
must be disposed of at a spe-
cialist re-cycling centre for
electrical and electronic com-
ponents. By making sure that
this product is disposed of
properly, you will help prevent
possible negative con-
sequences for the environ-
ment and for health that might
9

result from its improper dis-
posal. For more detailed in-
formation on how to re-cycle
this product, please contact
your local municipal offices,
local waste disposal service
or the shop in which the
product was purchased.
• “In case of replacement
with halogen lamp use only
self-shielded tungsten halo-
gen lamps or self-shielded
metal halide lamps.”
2. USE
• The suction hood has been designed
exclusively for domestic use, to elim-
inate kitchen odours.
• Never use the hood for purposes
other than those for which it was de-
signed.
• Never leave high flames under the
hood when it is in operation.
• Adjust the intensity of the flame so
that it is directed onto the bottom of
the cooking pan, making sure it does
not wrap around the sides.
• Deep-fryers must be kept under con-
stant supervision when in use: the oil
may catch fire if it gets too hot.
3. CLEANING AND
MAINTENANCE
• The activated carbon filter is neither
washable nor regenerable and must
be replaced approximately every 4
months of operation or more fre-
quently in case of very intense use
(W).
• The grease filters must be cleaned
every 2 months of operation or more
frequently in case of very intense use
and can be washed in a dishwasher
(Z).
• Clean the hood using a damp cloth
and a neutral liquid detergent.
• Avoid using alcohol or silicone-based
products to clean the inside and out-
side of the cooker hood.
4. CONTROLS
Key Function
T1 Turns the suction motor on and off at the first speed.
T2 Turns the motor on at the second speed.
T3 Turns the motor on at the third speed.
LTurns the lighting system on and off at maximum intensity.
10
