Block VR 100 User manual

Hi-Fi Stereo Receiver VR 100
Instruction Manual
1--13 14--25
VR 1 00
Hi-Fi Stereo Receiver VR 100

VR 100
8
9-10
11
12
5-6
7
13

Bitte halten Sie das Gerät fern von
Hitze- quellen. Sorgen Sie für
genügend Luftzirkulation bei dem
Einbau in einem Rack
Behandeln Sie das Stromkabel mit
Vorsicht
Halten Sie das Gerät fern von
Feuchtigkeit Achten Sie darauf, dass keine
Gegenstände ins Gerät fallen
Nehmen Sie das Gerät vom Netz, wenn es
lange Zeit nicht genutzt wird
Achten Sie darauf, dass keine Sprays oder
Chemie an Ihr Gerät kommen
Achten Sie darauf, dass Ihr Gerät nicht
abgedeckt wird
Achten Sie darauf, dass das Gerät nur von
autorisierten Personen geöffnet wird

1. Nehmen Sie die Batterien aus
ihrer Verpackung
2. Legen Sie die 2 „AAA“ Batterien
unter Beachtung der Polarität
seitenrichtig ein.
3. Wenn die Distanz zwischen der
Fernbedienung und dem Gerät
abnimmt, liegt das an der Ladung
der Batterien. In diesem Fall
entnehmen Sie die Batterien und
legen Sie neue ein.
Sie können Ihren VR 100 über die Systemfernbedienung
(optional) fern bedienen. Richten Sie von Ihrer Sitzposition
aus die Fernbedienung in Richtung Ihres Gerätes.
Achtung:
- Wenn sich ein Hindernis zwischen der Fernbedienung und
Ihrem Gerät befindet, kann das die Bedienung
beeinträchtigen.
- Wenn Sie andere Fernbedienungen oder Sender in der
Nähe benutzen, kann das ebenfalls zu Störungen führen.
- Achten Sie darauf, dass Sie die Batterien richtig einlegen
Polarisierung plus zu + minus zu -
- Benutzen Sie zwei gleiche Alkali Batterien
- Aufladbare Batterien können benutzt werden, wir raten
jedoch davon ab.
- Entfernen Sie die Batterien, wenn die Fernbedienung
längere Zeit nicht benutzt wird (6 Monate oder länger)
- Entsorgen Sie Ihre Altbatterien nur in der dafür
vorgesehenen Wertstoffentsorgung (bei Ihrem Händler)
Wirkungsbereich der Fernbedienung
- Die Reichweite der Fernbedienung beträgt ca. 7 Meter.
Sie sollte auf das Infrarotfenster des Gerätes gerichtet
werden.
Dabei ist eine seitliche Abweichung von 30 Grad möglich.

Bedienung C 100 CD STA NDB Y
RADIO STANDBY
AMP S TAND BY
SPK A/ B SPK A+ B
IR1 00
INF O
MEM ORY
P-M ODE
F-S CAN
STE REO M ONO
AM
PR+
PR-
FM
INF O
R10 0
AUTO+
AUT O-
(FU NCTION) (INPUT)
1
2
3
4
5
6
Bedienung IR 100
1. Funktionstaste
Mit dieser Taste können Sie
Einstellungen wie Bass,
Hochton, Balance und Reset
vornehmen.
2. Lautstärke –
3. Standby
4. Eingangswahl-Schalter
5. Mute
6. Lautstärke +
Standby:
Drücken Sie diese Taste, um das Gerät auszuschalten.
Drücken Sie die Taste erneut, um das Gerät wieder
anzuschalten.
AM/FM:
Mit dieser Taste wählen Sie zwischen (AM/FM)
Info:
Drücken Sie diese Taste, um RDS Informationen zu sehen.
Stereo/Mono:
Mit dieser Taste wählen Sie zwischen Mono und Stereo.
F-Scan:
Drücken Sie diese Taste für 2 sec., um den automatischen
Suchlauf zu starten. Die gefundenen Sender werden in den
Senderspeichern gespeichert.
PR+/-:
Wählen Sie zwischen den gespeicherten Sendern auf/ab
Auto+/-:
Drücken Sie diese Taste, um den nächsten Sender zu suchen.
Memory:
Manuelle Möglichkeit die Sender zu speichern.
a. a.Nutzen Sie Tune +/- um den gewünschten Sender
auszuwählen
b. Drücken Sie die „Memory“ Taste
c. Nutzen Sie die PR +/- Taste, um einen Speicher zu wählen.
d. Nachdem der Sendersuchlauf angehalten hat, drücken Sie
die Taste PR +/- für 2 sec. der Sender wird gespeichert.

VR 10 0
Bedienung am Gerät
S-7-
1. VFD Display: Im Display sehen Sie, welche Lautstärke
und welche Quelle Sie gewählt haben.
2. Drehkontroll-Knopf: Mit diesem Knopf verstellen Sie
die Lautstärke, Bass, Hochton oder die Balance.
3. LED Lampe: Diese Lampe leuchtet rot, wenn Sie das
Gerät ausgeschaltet haben.
4. Funktionstaste: Mit dieser Taste wählen Sie die Funktion
an, die Sie mit dem Drehknopf verändern wollen.
5. INPUT Taste: Drücken Sie diese Taste, um die Eingänge:
Tuner, TV, Tape, AUX, DAB, CD, Phone zu wählen.
6. AM/FM: Drücken Sie diese Taste, um AM/FM zu wählen.
7. INFO: Drücken Sie diese Taste für RDS Informationen
8. AUTO/MANU: Drücken Sie diese Taste länger als 2 sec. um
den automatischen Suchlauf zu aktivieren.
Drücken Sie die Taste kurz, um mit dem Drehknopf die
Frequenz zu verstellen.
9. Preset -: Anwahl gespeicherter Sender abwärts..
10. Preset+: Anwahl gespeicherter Sender aufwärts.
11. Memory: Manuelle Speicherung von Sendern.
a. Drücken Sie Tune +/- um einen Sender zu wählen.
b. Drücken Sie die Memory Taste
c. Nutzen Sie PR+/- um einen Senderspeicher auszuwählen.
d. Wenn Sie einen Sender gefunden haben, drücken Sie Taste
PRESET +/- länger als 2 sec., um diesen Sender zu speichern.
Schalten Sie das Gerät mit der Power-Taste
auf der Rückseite ein!

-
+
-
+
Model: VR 100
Hi-Fi Stereo Receiver
Power Rating:AC 230V 50Hz
Max Power Consumption:150W
15 16
15.
16. .
11. DAB
S-8-

CONTROL
P
t
r
c
e
e
s l
s
e
t
s
o
R 100
AM/FM RDS PLL Tuner
-
+
-
+
Model: VR 100
Hi-Fi Stereo Receiv er
Power Rating:AC 230V 5 0H z
Max Power Consumpti on :15 0W
S-9-

S-11-

S-12-

K
4
0

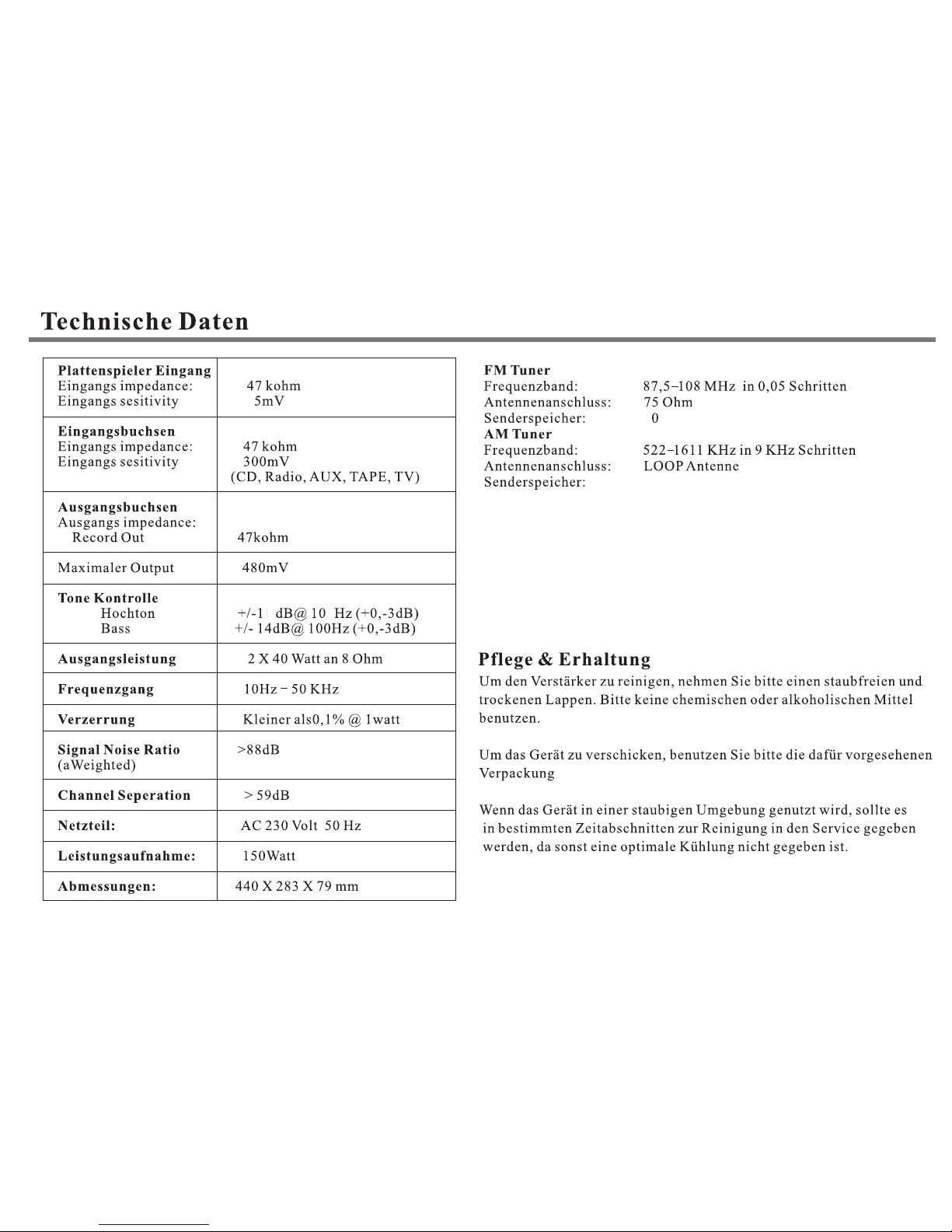

S-13-
3
3

INTRODUCTION & CONTENTS
Contents
Introduction & Contents
Safety instructions
Remote control
Front panel controls
Rear panel connections
Making the connections
Installation and position
Trouble shooting
Specifications
14
15,16
17-18
19
20
21-22
23
25
24
Congratulations on purchasing this VR 100 Receiver. It has been
developed following an extensive research and development program
that has culminated in what we regard as an exceptional mid-range
hi-fi product.
We trust that this amplifier will give you hours of listening pleasure,
and provide years of unparalleled performance.
Please do not operate this product at high volume levels immediately
after switching on.
Introduction
P14

SAFETY INSTRUCTIONS
Safety Instructions
CAUTION: To reduce the risk of electric shock, do not remove any
cover.
N O U SER - S E RV I C EA B L E PA RTS INS I D E , R EF E R A NY
SERVICING TO QUALIFIED SERVICE PERSONNEL.
IMPORTANT SAFETY INSTRUCTIONS
* Read and keep these instructions available for future reference.
* For indoor use only.
* The unit must only be connected to a suitable mains power supply
using the mains power lead provided.
* To reduce the risk of fire or electrical shock, do not expose this
unit to rain or moisture.
* The apparatus shall not be exposed to dripping or splashing.
* No objects filled with liquids, such as vases, shall be placed on
the apparatus.
* Unplug the unit from the wall socket during lightning storms and
when it is not going to be used for a long period of time.
* Take care that foreign objects do not enter, or liquids are not
spilled, into the enclosure through any openings. If this should
happen, refer to qualified service personnel before attempting to
use.
* Ensure adequate ventilation - do not cover this unit with curtains,
etc.
* Do not install near any heat source, such as radiators, or other
equipment that produces heat.
* Protect the mains power cable from being damaged.
The lightning flash symbol with the arrowhead within an equilateral
triangle is intended to alert the user to the presence of uninsulated
'dangerous voltage' within the product's enclosure that may be
sufficient to constitute a risk of electric shock to persons.
The exclamation point within an equilateral triangle is intended to
alert the user to important operating and maintenance instructions
in the service literature relevant to this appliance.
"Information for the consumer"
Disposal of your old product
Your product is designed and manufactured with high quality materials and components,
which can be recycled and reused.
When this crossed out wheeled bin symbol is attached to a product it means the product is
covered by the European Directive 2002/96/EC.
Please make yourself aware of the local collection system for electrical and
electronic products.
Please act according to your loca rules and do not dispose of your old products with
your normal household waste. The correct disposal of your old product will help prevent
potential negative consequences for the environment and human health.
This product complies with European low votage (73/23/EEC)
and electromagnetic compatibility (89/336/EEC) directives.
P15

SAFETY INSTRUCTIONS
Notes On Use
P16

BATTERY INSTALLATION
By using the provided remote control unit the VR 100 can be
controlled from your listening position. To use the remote
control unit, point it at the REMOTE SENSOR window of the
receiver.
Notes:
-Even if the remote control unit is operated within the
effective range, remote control operation may be impossible if
there are any obstacles between the unit and the remote
control.
-If the remote control unit is operated near other appliance
which generate infrared rays, or if other remote control
devices using infrared rays are used near the unit, it may
operate incorrectly.
Precautions concerning batteries
-Be sure to insert the batteries with correct positive+ and
negative - polarities.
-Use batteries of the same type. Never use different types of
batteries together.
- Rechargeable and non-rechargeable batteries can be used.
Refer to the precautions on their labels.
-When the remote control unit is not to be used for a long
time(more than a month), remove the batteries from the
remote control unit to prevent them from leaking. If the leak,
wipe away the liquid inside the battery compartment and
replace the batteries with new ones.
-Do not heat or disassemble batteries and never dispose of
old batteries by throwing them in a fire.
REMOTE CONTROL OPERATION RANGE
Use the remote control unit within a range of about 7
meters and the angles of up to 30 degrees aiming at
the remote sensor.
REMOTE CONTROL
P17
1. Remove the battery compartment cover.
2. Insert two "AAA" dry batteries.
Make sure that the batteries are inserted with their
positive "+" and negative "-" poles positioned correctly.
3. Close the cover until it clicks.
If the distance required between the remote control unit and
main unit decreases, the batteries are exhausted. In this case,
replace the batteries with new one.

FOR CD PLAYER
C 100
CD STA NDB Y
RADIO STANDBY
AMP S TAND BY
SPK A/ B SPK A+ B
IR1 00
INF O
MEM ORY
P-M ODE
F-S CAN
STE REO M ONO
AM
PR+
PR-
FM
INF O
R10 0
AUTO+
AUT O-
(FU NCTION) (INPUT)
1
2
3
4
5
6
FOR INTERNET
RADIO IR 100
REMOTE CONTROL
1.FUNCTION BUTTON.
Allows access to menu features such
as bass, treble, balance, reset.
Use vol+/- button to adjust the level.
2. VOLUME-.
3. STANDBY.
4. INPUT SELECT.
5. MUTE
6. VOLUME+.
MEMORY: Manual save the station to preset number.
a. Use tune+/- key to select the radio frequency.
b. Press "MEMORY" key
c. Use PR+/- KEY to select the preset channel number
d. After stop press PR+/- key about 2 second,
the radio will save the frequency to the last preset number.
STANDBY:
Press this button to turn the unit into standby mode, press
again to turn on the unit.
AM/FM:
Band change. (AM/FM)
INFO:
Press this button to see information of FM RDS.
STEREO/MONO:
Stereo/Mono mode change, for FM only
F-SCAN:
Press and hold for 2 seconds to active auto full scan function.
Auto scan in full frequency range, and save stations to
preset number.
PR+/-:
Select preset station number up or down.
AUTO+/-:
Press to auto search next/previous station.
P18

FRONT PANEL CONTROLS
1. VFD DISPLAY. Will give the indication of level control and
input source selected.
2. ROTARY CONTROL KNOB. This allows adjustment of
parameters such as volume, bass, treble, balance.
3. LED INDICATOR, it will be turn on in red colour when the unit
is in standby mode.
4. FUNCTION BUTTON. Allows access to menu features such
as bass, treble, balance, reset.
Press and hold function button for 2 second, the unit go to
Standby mode, press this button again return to normal mode.
5. INPUT BUTTON. Press to select input source within TUNER,
TV, TAPE, AUX, DAB, CD, PHONE.
6. AM/FM. AM/FM band mode change switch.
7. INFO. Press this key to see information of FM RDS.
8. AUTO/MANU. Press and hold for 2 seconds to active AUTO
scan function. Auto scan in full frequency range, and save
stations to preset number.
Press this button once and use control knob to adjust tuner frequency.
9. PRESET-. Preset station down select.
10. PRESET+. Preset station up select.
11. MEMORY: Manual save the station to preset number.
a. Use tune+/- key to select the radio frequency.
b. Press "MEMORY" key
c. Use PR+/- KEY to select the preset channel number
d. After stop press PRESET+/- key about 2 second,
the radio will save the frequency to the last preset number.
P19
POWER SWITCH ON REAR PANEL,
TURN IT ON BEFORE USE THE UNIT.
VR 10 0
