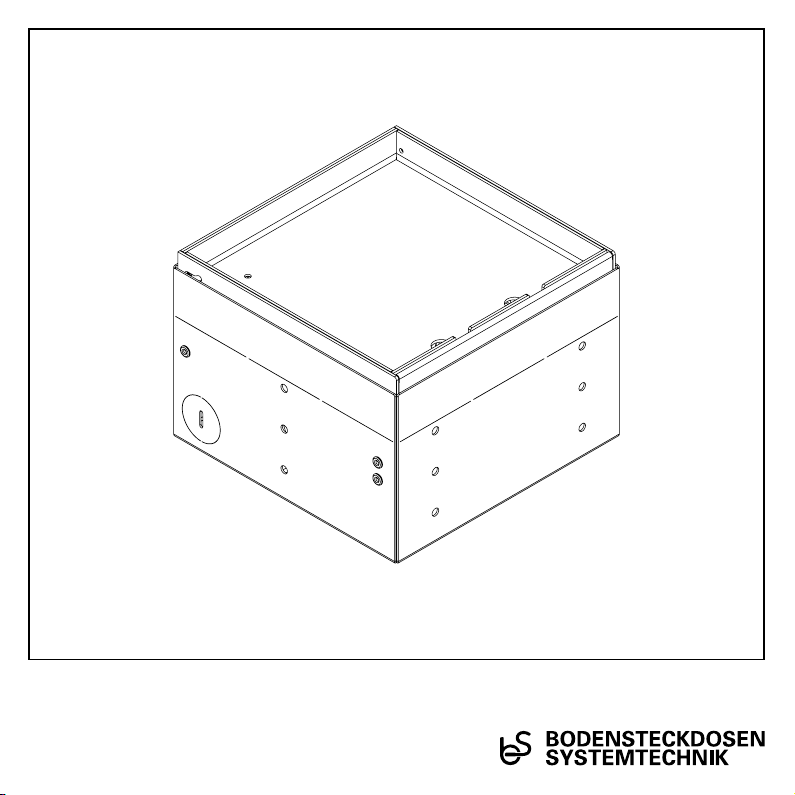

Bodensteckdosen Systemtechnik 8902B User manual

Bedienungsanleitung
Instruction Manual
8902B

Inhalt/Contents
Technische Daten und Gebrauchshinweise .................. 3
Produktbeschreibung .......................................................... 4
Montageanleitung ................................................................. 5
Product description .............................................................. 4
Technical data and instructions for use .......................12
Assembly instructions .......................................................13

3
Technische Daten
Art.-Nr. Einbaumaße Zuleitungen Nivellierbar Schutzart Belastbarkeit
8902B 155x157 x
90–120 mm
2x seitlich, 2x hinten,
2x unten, Ø25mm 30 mm IP20 Flächenlast max. 120kg
Gebrauchshinweise
Um eine anhaltende Funktion der Bodensteckdose
zu gewährleisten sind folgende Hinweise zu
beachten:
• Anschluss, Reparatur oder Instandhaltung sind
von einer ausgebildeten Fachkraft durchzuführen.
Während des Einbaus und der Inbetriebnahme
sind Handschuhe zu tragen.
• Für die Montage der Bodensteckdose muss ein
fester Untergrund (z.B. Estrich, Beton) vorhanden
sein.
• Bei der Montage auf einem unbefestigten Unter-
grund ist die Bodensteckdose nicht begehbar.
• Die Anschlussleitung muss einen Querschnitt
entsprechend der Vorschrift des VDE aufweisen.
• Falls Kabelverschraubungen verwendet werden,
sollte diese für den entsprechenden Kabelquer-
schnitt geeignet sein.
• Der in den Deckel eingeklebte Belag muss eine
Höhe aufweisen, welche eine uneingeschränkte
Nutzung des Produktes ermöglicht. Die maximale
Höhe des Bodenbelags beträgt 15mm.
• Pflegehinweis: Das Produkt ist für die Trocken-
pflege geeignet (es werden flüssigkeitslose oder
flüssigkeitsarme (nebelfeuchte) Verfahren zur
Reinigung verwendet). Zudem dürfen für die Reini-
gung keine säure-, chloridhaltige oder alkalische
Mittel verwendet werden.
• Die angegebene Schutzart kann nur im einwand-
freien, geschlossenen und ungenutzten Zustand
der Bodensteckdose gewährleistet werden.
• Trotz Fertigungssprüfung kann es im Herstellungs-
prozess zu scharfen Kanten oder Ecken an Gehäuse,
Deckel oder anderen Bauteilen kommen.
• Bei mechanischen Schäden oder anderen Mängeln
(technisch/elektrisch) darf das Produkt nicht in
Betrieb genommen werden.
• Das Produkt ist unter Beachtung der nationalen
Vorschriften zu entsorgen.
Irrtümer und technische Änderungen
vorbehalten.

4
1
2
3
4
5
8902B
Bezeichnung/Designation:
Deckel/Lid
Rahmen/Frame
 Nivellierschrauben/Leveling screw
Geräteträger/Device carrier
Box/Box

5
SP
L
5
Montageanleitung
Schritt 1
Den Deckelabnehmen und den
Geräteträgervon der Box abmontieren.
Schritt 2
Eine Styrodurplatte(SP) auf das Fundament (F)
kleben. Anschließend die Boxauf die
Styrodurplatte(SP) kleben (oder mit Schrauben
(M4) im Fundament) verdübeln. Danach die
Leerrohre (L) an die Boxanschließen.

6
SP
RS
L
PD

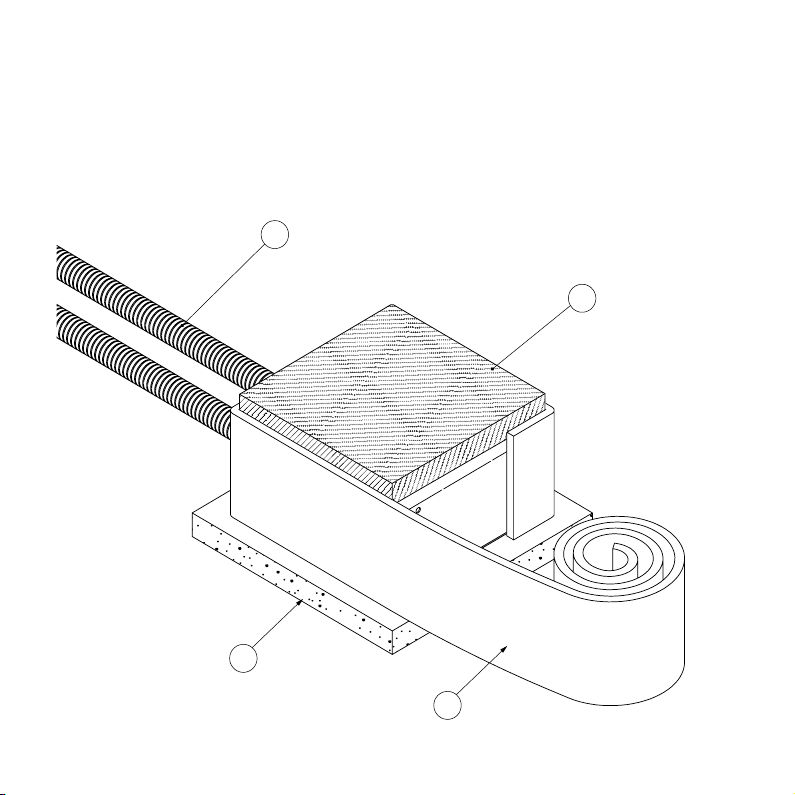

Schritt 3
Einen Randdämmstreifen(RS) (Estrichdämmstreifen)
umlaufend an der Boxbefestigen. Die obere Öffnung
der Boxmit einem Pappdeckel(PD) oder Styrodur
abdecken.

7
SP
PE
PD

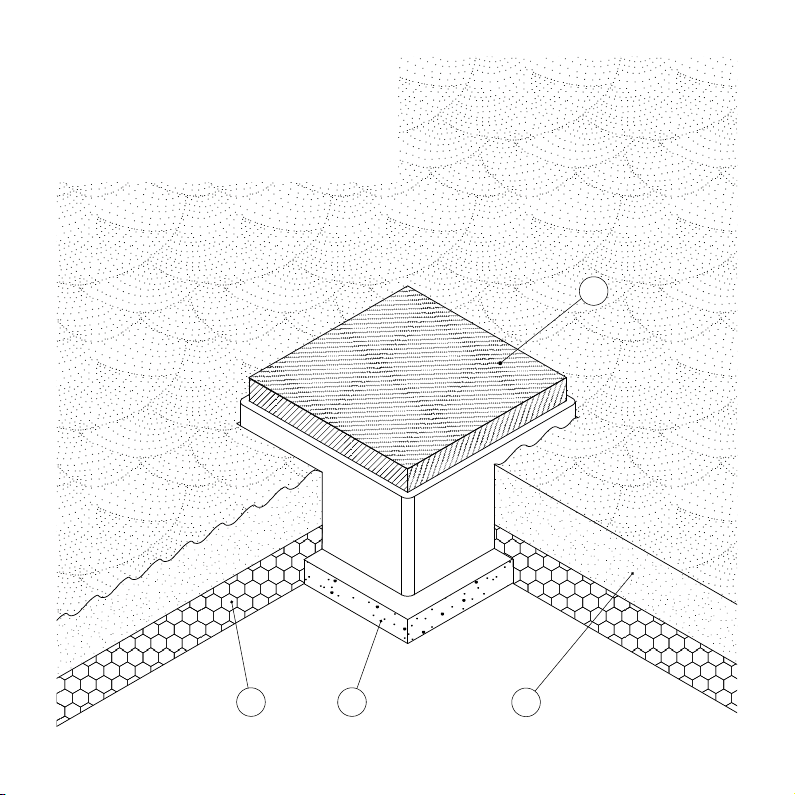

Schritt 4
Auf dem Boden eine Dämmschicht (Polystyrol)
(P) verlegen. Anschließend den Estrich (E)
gießen. Nachdem der Estrich(E) getrocknet ist,
die Abdeckung(PD) von der Boxentfernen.

8
P
E B

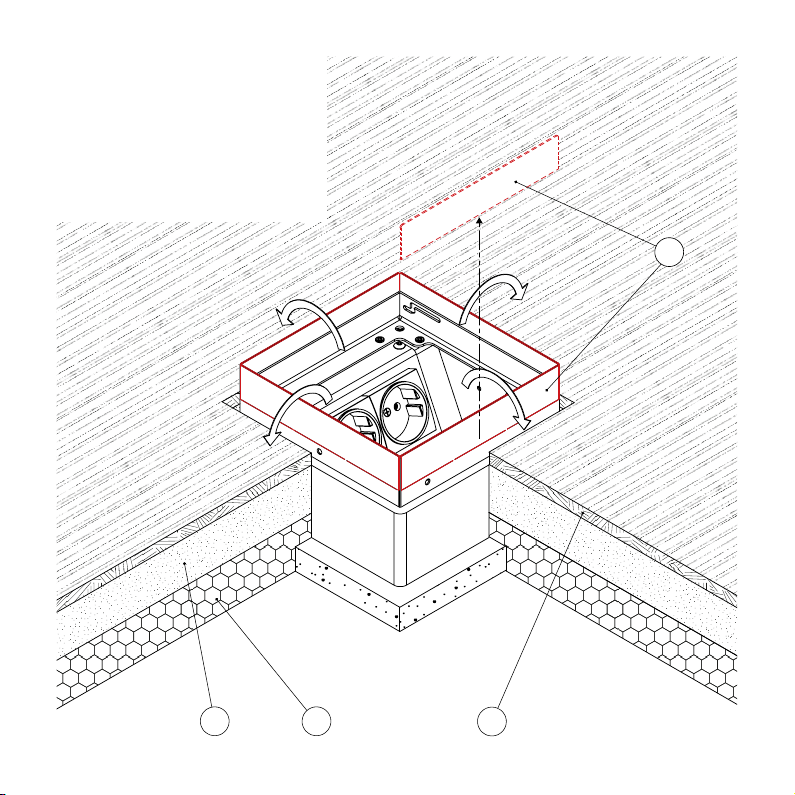

Schritt 5
Die Geräte anschließen und den
Geräteträger in die Box 
einschrauben. Den Bodenbelag (B)
im Raum verlegen und den Deckel
mit Belag(B) auskleben. Umlaufend
um die Dose, Platz für eine Flexfuge
(FF) frei lassen. Mithilfe der Nivellier-
schraubenden Rahmenbündig
mit dem Belag (B) setzen.
(Ausnahme siehe Seite 8)

9
B
E P
FF
F
Schritt 6
Flexfuge (FF) aus Silikon oder Kork einsetzen.
Schließlich den Deckel wieder in den Rahmen 
installieren. Die Bodensteckdose ist nun erfolgreich
eingebaut. (Siehe Querschnitt unten).

10
P
EB
G
Achtung!
Sollte die Höhe des Bodenbelags(B)
niedriger ausfallen als die Höhe der
Bodensteckdose (unter 100 mm),
können die perforierten Laschen(G)
an der oberen Boxkante heraus-
gebrochen werden.

11
F E P
BFF

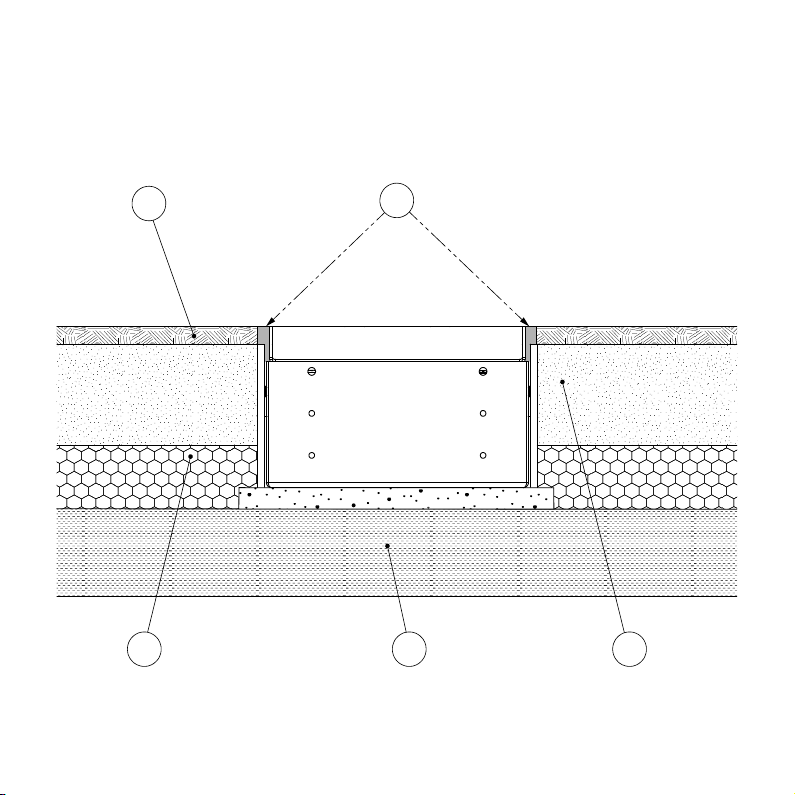

Ansicht im Querschnitt mit herausgebrochenen Laschen.
(B) Bodenbelag, (E) Estrich, (F) Fundament, (FF) Flexfuge, (P) Polystyrol-Dämmschicht.

12
Technical specifications
Item No Instl dim Supply Levellable Protection Load
8902B 153x157 x
90–120 mm
2x lateral, 2x back,
2x bottom, Ø25mm 30 mm IP20 Area load max. 120kg
Instructions for use
In order to ensure a lasting function of the
floor socket, the following instructions must be
observed:
• Connection, repair or maintenance must be carried
out by a trained specialist. During installation and
commissioning gloves must be worn.
• For the installation of the floor socket, a solid
surface (for example screed, concrete) must be
present.
• When mounted on an unpaved surface, the ground
socket is not walkable.
• The connecting cable must have a cross-section
in accordance with the VDE regulation.
• If cable glands are used, they should be suitable
for the corresponding cable cross-section.
• The covering glued in the lid must have a height
which allows unrestricted use of the product.
The maximum height of the flooring is 15mm.
• Care instructions: The product is suitable for
dry care (liquid-free or low-liquid (mist-moist)
cleaning methods are used). In addition, no acid-,
chloride-containing or alkaline products may be
used for cleaning.
• The specified degree of protection can only be
guaranteed in the perfect, closed and unused
condition of the ground socket.
• Despite manufacturing inspection, sharp edges
or corners on housings, lids, or other components
may occur during the manufacturing process.
• In the case of mechanical damage or other defects
(technical/electrical), it is not allowed to put the
product into operation.
• The product is in compliance with the national
regulations to dispose.
Errors and technical changes reserved.

13
Assembly Instructions
Step 1
Remove the lid. Then remove the device
carrierfrom the box.
Step 2
Glue a Styrodur plate (SP) to the foundation (F).
Then glue the boxonto the Styrodur plate (SP)
(or dowel with screws (M4) in the foundation).
Then connect the conduits(L) to the box.
SP
L
5

14
SP
RS
L
PD
Step 3
Fasten an insulation strip (RS) (screed
insulation strip) around the box.
Cover the upper opening of the box
with a cardboard lid (PD) or Styrodur.

15
SP
PE
PD

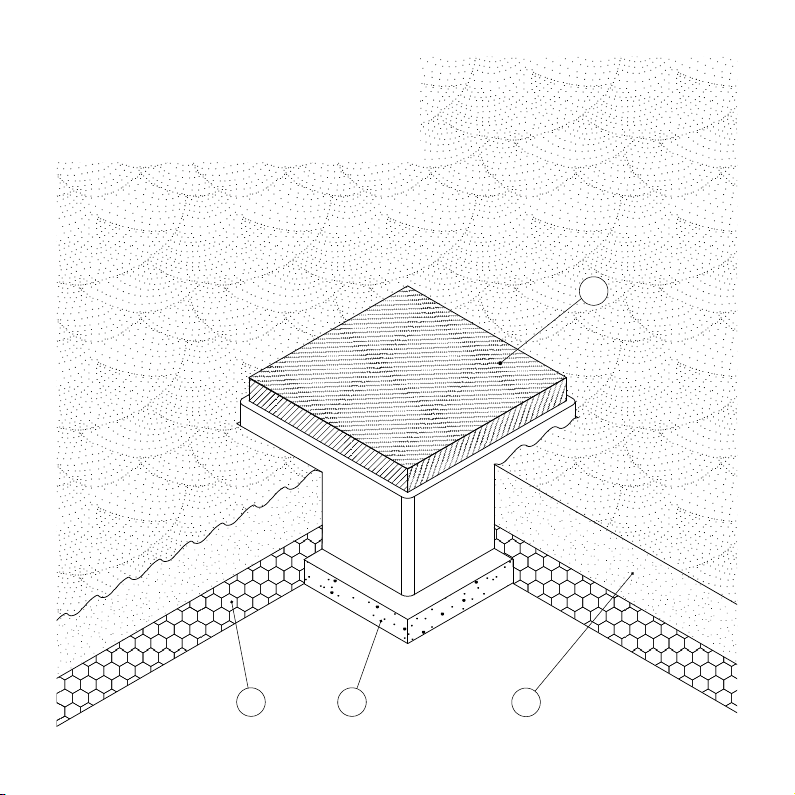

Step 4
Lay an insulation layer (polystyrene) (P) on the
floor. Then pour the screed (E). After the screed (E)
has dried, remove the cover (PD) from the box .

16
P
E B
Step 5
Connect the sockets and screw the
device carrierinto box . Lay the
floor covering (B) in the room and
glue the covering(B) into the lid.
Leave space for a flex joint(FF) all
around the floor socket. Use the
leveling screwsto set the frame

flush with the covering (B).
(Exception see page 16)

17
Step 6
Insert flexible joint (FF) made of silicone or cork.
Finally, place the lid into the frame again.
The ground socket is now successfully installed.
(See cross section below.)
B
E P
FF
F

18
P
EB
G
Attention!
If the height of the floor covering (B)
is lower than the height of the floor
socket (less than 100 mm), the per-
forated tabs (G) on the upper edge
of the box can be broken out.

19
Cross-sectional view with tabs broken out.
(B) floor covering, (E) screed, (F) foundation, (FF) flexible joint, (P) polystyrene insulation layer.
F E P
BFF

Irrtümer und technische Änderungen vorbehalten.
Errors and technical changes reserved.
