Bombfrog DW-15 User manual

DW-15
Bedienungsanleitung / User Manual

1
Bedienungsanleitung
DW-15

2
- Drücken Sie die Taste A einmalig, das Hintergrundlicht leuchtet für 3 Sek. auf; Drücken und halten Sie die
Taste A für 2 Sek., um zum Zeit Einstellmodus zu gelangen.
- Drücken Sie die Taste B, um in den Alarm Modus zu gelangen.
- Drücken Sie die Taste C, um in das Einstellmenü für Temperatur und Höhe zu gelangen
- Drücken Sie die Taste D, um zu dem Kompass Einstellmodus zu gelangen.
- Drücken Sie die Taste E, um in das Einstellmenü fur Luftdruck, Temperatur und Wettervorhersage zu ge-
langen.
Anordnung der Tasten
Funktionen
- Stunde, Minute, Jahr, Monat, Datum, Wochentags Anzeige und Jahresanzeige 2000-2099
- 5 verschiedene Alarmfunktionen (1 x Schlummerfunktion und 4 x einstellbares spezifisches Datum)
- Stündlicher Signalton
- Stoppuhr bis 23Std. 59Min - Countdown max. 99:59:59
- eingebauter Kompass, Höhenmesser, Luftdruck, Temperatur, Wettervorhersage (Korrektur von Kompass,
Höhenmesser, Luftdruck und Temperatur möglich)
- 12/24 Std. Format
- Universelle Zeitanzeige von 28 verschiedenen Städten
- DST (Daylight Saving Time) Sommerzeitfunktion
- LCD Kontrast Einstellungsmöglichkeit
Menüs

3
eit Einstellungsmodus
Drücken und halten Sie die Taste A für 2 Sek. gedrückt, um in den Zeitzonen Einstellmodus zu gelangen.
Begleitet von einem tickenden und blinkenden Signal wird das Menü nach 1 Minute ohne Eingabe automatisch
wieder verlassen. Die letzte Einstellung wird gespeichert.
a) Drücken Sie die Taste B, um von Menüpunkt zu Menüpunkt zu gelangen:
b) Drücken Sie die Taste E, um einen Punkt vor zu rücken, drücken und halten Sie die Taste E fur 2 Sek., um
schnell zu springen.
c) Drücken Sie die Taste C, um im Menü tiefer voran zu gehen, drücken und halten Sie die Taste C fur 2 Sek.,
um das Menü schnell zu verkleinern.
d) n der Sekunden Einstellung, im Bereich von 30 - 59 Sekunden, drücken Sie die Taste E oder C, um auf 0
zurück zu stellen. Um den Wert um 1 zu erhöhen, drücken sie die Taste D. m Bereich 0-29 Sekunden die
Taste C, um zu löschen.
e) Sommerzeit (DST = Daylight Saving Time) Einstellungsmenü: Drücken Sie hier die E oder C Taste auf E N
(on) oder AUS (off), damit sich die Uhr automatisch von Sommer, auf Winterzeit (und anders herum)
umstellt. Eingeschalteter DST wird im Display angezeigt.
f) Einstellung 12 / 24 Std. Anzeige. Drücken Sie die Taste E oder C, um zwischen den beiden Optionen hin
und her zu schalten.
g) Kontrast Einstellungsmenü: Drücken Sie die Taste E kurz, um 1 Kontrastpunkt zu erhöhen. Halten Sie die
Taste E fur 2 Sek. gedrückt, um schneller die Kontrastpunkte zu erhöhen. Drücken Sie die Taste C kurz,
um 1 Kontrastpunkt zu verringern. Halten Sie die Taste C fur 2 Sek. gedrückt, um schneller die Kontrast-
punkte zu verringern. Einstellreichweite ist 1-16.
h) Zeitzoneneinstellung: Drücken Sie die Taste E, um im Zeitzonenangebot nach oben zu springen. Drücken
Sie die Taste C, um im Zeitzonenangebot nach unten zu springen.
i) Drücken Sie die Taste A, um den Einstellmodus zu verlassen.
Alarmtoneinstellung
- Drücken Sie die Taste E, um im S G (Hinweiston jede Stunde) Modus den Hinweiston E N, oder AUS zu
stellen. Auf dem Display wird CH ME bei eingeschaltetem S G angezeigt. Drücken Sie die Taste C, um 5
verschiedene Alarmzeiten einzustellen.
- Alarmeinstellung: Drücken Sie die Taste C, um zwischen den 5 Alarmen (A1→A2→A3→A4→A5) zu
schalten.
- Drücken Sie die Taste A fur 2 Sek., um in den ersten Alarm AL Modus zu gelangen. Die Stundenanzeige
fängt an zu blinken. Um zwischen Stunde und Sekunde zu wechseln, drücken Sie die Taste B Stunde ↔
Minute.
Licht
Drücken Sie die Taste A kurz, das Hintergrundlicht leuchtet für 3 Sek.

4
- Drücken Sie Taste E kurz, um 1 Wert zu erhöhen. Halten Sie Taste E fur 2 Sek., um schneller den ge-
wünschten Wert zu erhöhen.
- Drücken Sie Taste C kurz, um 1 Wert zu verringern. Halten Sie Taste E fur 2 Sek., um schneller den
gewünschten Wert zu erhöhen.
- Wenn die gewünschte Alarmzeit erreicht ist, ertönt der Alarm fur 20 Sekunden. m Display wird folgendes
Symbol blinkend angezeigt.
- Um den Alarm zu stoppen, einfach eine Taste drücken!
- Drücken Sie die Taste E, um den Alarm E N oder AUS zu schalten.
- Drücken Sie die Taste A, um den Einstellungsmodus zu verlassen.
- Mit eingeschalteter „Schlummern Funktion“ (nur im Alarm1) klingelt der Alarm nach 5 min. fur 20 Sek.
nsgesamt 5 Mal. m Display wird folgendes Symbol „ “blinkend neben „SNZ“ angezeigt.
- Der Schlummer Alarm kann mit dem drücken der C Taste gestoppt werden. Drücken Sie die Taste C ein
weiteres Mal, um die Schlummerfunktion ganz aus zu schalten. Nachdem der akustische Alarm ausge-
schaltet wurde, blinkt „SNZ“ weiterhin im Display. Ein erneutes drücken der C Taste beendet das blinken
und führt in das Alarm Einstellungsmenü. Der Schlummermodus kann auch ohne „SNZ“ Anzeige auf dem
Display ausgeschaltet werden.
- Mit dem drücken der Taste C können Sie durch die verschiedenen Alarme A2 - A5 schalten. Es gibt 4 ver-
schiedene Kombinationen fur jeden Alarm.
Täglicher Alarm:
- Einstellen der Stunde und Minute, der Monat und das Datum auf „----„ stellen.
Spezifizierter Alarm:
- Nach dem einstellen des Monats, Datum, Stunde und Minute, ertönt der Alarm zum eingestellten exakt ein-
gestellten Termin.
Alarm im eingestellten Monat:
- Nach dem einstellen des Monats, Stunde und Minute und die Eingabe “_ _ _ _“ im Datumsfeld, ertönt der
Alarm im gesamtem Monat. Beim Monatswechsel erlischt der Alarm.
Alarm am gleichen Tag in designierten Monaten:
- Nach dem einstellen des Datums, Stunde und Minuten und Eingabe von „- - - - „ im Monatsfeld, ertönt der
Alarm jeden Monat zum eingestellten Datum und Zeit.
- Alarmeinstellung (A2-A5): Drücken Sie die Taste D, um das Alarm Symbol ein, oder aus zu schalten.
Halten Sie die Taste A für 2 Sek., um in die Einstellung zu gelangen. Drücken Sie Taste B, um zwischen
Monat → Datum → Stunde → Minute zu wechseln.
- Drücken Sie die Taste D kurz, um 1 gewählten Wert zu erhöhen. Halten Sie die Taste C fur 2 Sek., um
schneller den gewählten Wert zu erhöhen.
- Drücken Sie die Taste C kurz, um 1 gewählten Wert zu verringern. Halten Sie die Taste C fur 2 Sek., um
schneller den gewählten Wert zu verringern.
- Drücken Sie die Taste A, um das Menü zu verlassen.
- Hinweis: Die Einstellung des zweiten bis fünften Alarm (A2-A5) funktioniert gleich.

5
Stoppuhr Modus
- Die max. Anzeige der Stoppuhr ist 23 Std. 59 Min. und 59 Sek. Die Stoppuhr stoppt bei Erreichen der max.
Zeit. Drücken Sie die Taste C, um den Wert zurück zu stellen.
- m Stoppuhrmodus drücken Sie die Taste D, um die Zeitaufzeichnung zu Starten und zu Stoppen. Drücken
Sie die Taste C, um den angezeigten Wert zurück zu setzen.
- Während der Zeitaufzeichnung drücken Sie die Taste C, um Rundenzeiten (LAP) 01-99 zu setzen.
- Der Aufzeichnungsradius ist 01-99 (LAP)
- m Rundenaufzeichnungsmodus (LAP) drücken und halten Sie die Taste A fur 2 Sek., um gespeicherte
Rundenzeiten aufzurufen. Diese Funktion steht nur bei aktiviertem LAP zur Verfugung.
- Drücken Sie die Taste D kurz, um einzeln nach oben durch die gespeicherten Werte zu blättern. Halten Sie
die Taste D fur 2 Sek. gedrückt, um schnell zu blättern.
- Drücken Sie die Taste C kurz, um einzeln nach unten durch die gespeicherten Werte zu blättern. Halten
Sie die Taste C fur 2 Sek., um schnell zu blättern.
- Drücken und halten Sie Taste A oder B fur 2 Sek., um den LAP Modus zu verlassen.
Countdown Funktion
- Die Reichweite der Countdown Funktion ist 99 Std. 59 Min. und 59 Sek. Die – Wenn 00:00 erreicht ist,
ertönt der Alarm Ton fur 30 Sek. Die BOMBFROG DW-15 verfügt uber eine Countdown Wiederholfunktion.
Sie wiederholt den Countdown mit der vorher eingestellten Zeit automatisch. st die Wiederholfunktion aus-
geschaltet, startet die DW-15 die Stoppuhrfunktion und zählt die Zeit, wenn der Countdown abgelaufen ist.
- Einstellen des Countdowns:
a) Drücken und halten Sie die Taste A fur 2 Sek. gedrückt, um in den Countdown Einstellmodus zu gelangen.
b) Drücken Sie die Taste B, um zwischen Stunden → Minuten → Sekunden zu wechseln
c) Drücken Sie die Taste D kurz, um 1 gewählten Wert zu erhöhen. Halten Sie die Taste D fur 2 Sek. gedrückt,
um schneller den gewählten Wert zu erhöhen.
d) Drücken Sie die Taste C kurz, um 1 gewählten Wert zu verringern. Halten Sie die Taste C fur 2 Sek. ge-
drückt, um schneller den gewählten Wert zu verringern.
e) Drücken Sie die Taste D oder C, um die Countdown Wiederholfunktion Ein oder Aus zu schalten. Bei ein-
geschalteter Funktion ist dieses Logo im Display zu sehen.
f) Zum verlassen Drücken Sie die Taste A
Benutzung der Countdown Funktion:
a) Drücken Sie die Taste D, um den Countdown zu starten.
b) Um den Countdown zu stoppen oder erneut zu starten, drücken Sie die Taste D.
c) Um den Countdown abzubrechen, drücken Sie die Taste D und anschließend Taste C um wieder in den
Countdown Einstellmodus zu gelangen.

6
Universelle eitfunktion
- n der Universellen Zeitfunktion drücken Sie die Taste A fur 2 Sek., um die Sommerzeitfunktion (DST =
Daylight Saving Time) Ein oder Aus zu schalten.
- Bei eingeschalteter DST wird DST im Display angezeigt.
- Drücken Sie die Taste E, um die Zeitzone und Uhrzeit zu prufen. Drücken und halten Sie die Taste E fur
2 Sek., um zu beschleunigen
- Drücken Sie die Taste C, um die Zeitzone und Zeit zu überpru fen. Drücken und halten Sie Taste C fur
2 Sek., um schnell zu uberpru fen.
- Die Anordnung der Angezeigten Städte ist wie folgt: LON → PAR → CA → JRS → JED → THR → DXB
→ KBL →KH → DEL → DAC → RGN → BKK → HKG → TYO → ADL → SYD → NOU → WLG →
PPG → HNL → ANC → LAX → DEN → CH → NYS → CCS→ R O →
Universelle eitvergleichs-Tabelle:
Stadt Stadt GMT Andere Städte in der eitzone
Code Differenz
LON London + 00.0 Dublin, Lisbon, Casablanca, Dakar, Abidjan
PAR Paris + 01.0 Hamburg, Madrid, Berlin, Algiers, Vienna, Frankfurt, Stockholm,
Amsterdam, Milan Rome,
CA Cairo + 02.0 Athens Helsinki, stanbul, Beirut Damascus Cape town
JRS Jerusalem
JED Jeddah + 03.0 Kuwait Riyadh, Aden Addis Ababa Nairobi Moscow Shiraz
THR Tehran + 03.5 Shiraz
DXB Dubai + 04.0 Abu Dhabi Muscat
KBL Kabul + 04.5
KH Karachi + 05.0 Male
DEL Delhi + 05.5 Mumbai Kolkata
DAC Dhaka + 06.0 Colombo
RGN Yangon + 06.5 Yangon
BKK Bangkok + 07.0 Jakarta, Phnom Penh, Hanoi Vientiane
HKG HongKong + 08.0 Singapore Kuala Lumpur Beijing Taipei
TYO Tokyo + 09.0 Seoul Pyongyang
ADL Adelaide + 09.5 Darwin
SYD Sydney + 10.0 Melbourne Guam Rabaul
NOU Noumea + 11.0 Pt Vila
WLG Wellington + 12.0 Christchurch Nadi Nauru s
PPG Pago Pago - 11.0 Pago Pago
HNL Honolulu - 10.0 Papeete
ANC Anchorage - 09.0 Nome
LAX Los Angeles - 08.0 San Francisco, Las Vegas, Vancouver, Seattle/Tacoma,
Dawson City
DEN Denver - 07.0 El Paso, Edmonton
CH Chicago - 06.0 Houston, Dallas/Ft, worth, New Orleans, Mexico City, Winnipeg
NYC New York - 05.0 Montreal, Detroit, Miami, Boston, Panama City, Havana, Lima,
Bogota
CCS Caracas - 04.0 La Paz, Santiago, Pt Of Spain
R O Rio De Janeiro - 03.0 Sao Paulo, Buenos Aires, Brasilia, Montevideo

7
Messung des Luftdrucks,- der Temperatur und Wettervorhersage
- m normalen Zeitmodus drücken Sie die Taste E , um in den Luftdruckmessmodus “ BARO “ zu gelangen.
Nach der Anzeige “ BARO “ fur 2 Sek. wechselt die DW-15 in den Messmodus fur Luftdruck, Temperatur
und Wettervorhersage.
- m Messmodus fur Luftdruck, Temperatur und Wettervorhersage drücken Sie die Taste E fur 2 Sek., um
zwischen Temperatur und Luftdruckmesseinheiten zu wechseln.
°C, hpa/mb→°C, nhg→°F, hpa/mb°F, nhg
- m Messmodus fur Luftdruck, Temperatur und Wettervorhersage drücken Sie die Taste A fur 2 Sek., um in
den Korrekturmodus fur Luftdruck und Temperatur zu wechseln. Drücken Sie die Taste B, um zu korrigie-
ren.
Messung des Luftdrucks,- der Temperatur und Wettervorhersage

8
- Drücken Sie die Taste E oder C im Temperatur Korrekturmodus, um zwischen “ + “ und “ – “ Temperatur
zu wechseln.
- Drücken Sie die Taste B im Temperatur Korrekturmodus, um den gewählten Wert auszuwählen. Drücken
Sie die Taste D kurz, um den Wert um 1 zu erhöhen. Drücken und halten Sie die Taste D fur 2 Sek. ge-
drückt, um den Wert schnell zu erhöhen.
- Drücke Sie die Taste B im Temperatur Korrekturmodus, um den gewählten Wert auszuwählen. Drücken Sie
die Taste C kurz, um den Wert um 1 zu senken. Drücken und halten Sie die Taste C fur 2 Sek., um den
Wert schnell zu senken.
Werkseinstellung Luftdruck:
- m Werkseinstellung Luftdruckmodus drücken Sie die Taste D oder C, um zwischen “ Yes “ und “ No “ zum
zurücksetzen in den werkseitig eingestellten Luftdruck Wert (1010.00 mb).
Manuelle Eingabe des aktuellen Luftdrucks:
- m manuellen Luftdruckeingabe Modus drücken Sie die Taste E oder C, um Eingaben vornehmen zu kön-
nen. Drücken Sie die Taste B zum Bestätigen. Drücken Sie die Taste E, um den gewünschten Wert um 1
zu erhöhen. Drücken und halten Sie die Taste E fur 2 Sek., um den Wert schnell zu erhöhen. Drücken Sie
die Taste C, um den gewünschten Wert um 1 zu senken. Drücken und halten Sie die Taste C fur 2 Sek.,
um den Wert schnell zu senken.
- Drücken Sie die Taste A, um den korrekt eingestellten Wert zu u bernehmen und zum Messmodus zurück
zu gehen.
Kompass Messmodus
- Drücken Sie die Taste D im normalen Zeitmodus, um in den Kompass Modus (COMP) zu wechseln. Mit
der Anzeige COMP im Display dreht sich die Kompassnadel 2 Mal im Uhrzeigersinn und wechselt dann
zum Anzeigemodus. Der Kompasswert wird in den ersten 30 Sek. gemessen und in den letzten 30 Sek.
gespeichert Die Uhr wechselt in den Uhrzeit Anzeigemodus zurück, wenn keine Eingabe erfolgt.
- Drücken Sie die Taste A und halten diese für 2 Sek., um in den Kompass Korrekturmodus zu gelangen.
Drücken Sie die Taste B, um folgendes einzustellen:

9
Digitaler Korrekturmodus:
- Drücken Sie die Taste E oder C, um die Richtung “ W “ oder “ E “ einzustellen. Nach der Bestätigung der
Richtung drücken Sie die Taste B, um den Azimut Winkel auszuwählen.
- Drücken Sie dann die Taste, um den Wert um 1 zu erhöhen. Drücken Sie die Taste C, um den Wert um 1
zu senken.
- Der Maximale Korrekturwinkel ist ± 45° (“W“ “E“ ± 45°)
- Drücken Sie die Taste A , um den Wert zu bestätigen und um in den normalen Messmodus zurück zu
gelangen.
Automatischer Korrekturmodus:
- Drücken Sie im automatischen Korrekturmodus die Taste E oder C. Drehen Sie die Uhr anschließend lang-
sam im oder gegen den Uhrzeigersinn. Beide Richtungen sind OK. Die Uhr verlässt den automatischen
Korrekturmodus von allein wenn Sie sich 2 Mal um 360° gedreht haben. Sie kehrt zum Messmodus zurück.
Hinweis: Nach dem Batteriewechsel wechselt die Uhr nach dem aktivieren des Kompasses automatisch in
den Automatischen Kompass Korrektur Modus. Hier verfahren Sie wie im Automatischen Korrektur Modus
beschrieben.
- Die folgende Tabelle erklärt die Himmelsrichtung die Sie im Kompass Modus auf dem Display ablesen kön-
nen.
Richtung Bedeutung Richtung Bedeutung Richtung Bedeutung Richtung Bedeutung
N Nord NNE Nord-Nord- Ost NE Nord-Ost ENE Ost-Nord-Ost
E Ost ESE Ost- Sud- Ost SE Sud-Ost SSE Sud-Sud-Ost
S Su d SSW Sud-Su d-West SW Su d-West WSW West-Sud-West
W West WNW West-Nord-
West
NW Nord-West NNW Nord-Nord-
West
Hinweis fur den digitalen Kompass:
Die DW-15 verfügt über einen magnetischen Richtungssensor. Der magnetische Nordpol, der angezeigt wird,
unterscheidet sich geringfügig vom geographischen Nordpol, den Sie auf der Landkarte finden. Der magneti-
sche Nordpol ist nördlich von Kanada zu finden und der magnetische Südpol südlich von Australien. Bitte
beachten Sie, dass je näher Sie sich an den beiden Polen befinden, die Abweichung zum wirklichen Nordpol/
Südpol höher ist. Eine genauere Einstellung des Kompasses ist dann mit Kartenmaterial nötig!
Wie bei jedem Kompass werden okale Messungen durch starke magnetische Felder beeinträchtigt. Vermei-
den Sie also die Messung im Bereich von metallischen Gegenständen, Magneten und Hochspannungsleitun-
gen sowie in der Nähe von elektrischen Geräten wie Fernseher und Waschmaschine.
Sollten die Abweichungen auf Grund einer Eigenmagnetisierung zu hoch sein, fahren Sie bitte eine manuelle
Sensor-Kalibrierung durch.
- Luftdruck Messbereich: 300 ~ 1100 mbar oder 8.84 ~ 32.44 nhg
- Temperatur Messbereich: -10 ~ 60°C oder 14 ~ 140°F
- Höhen Messbereich: -700 ~ 9000m oder -2300 ~ 30000f. Befinden Sie sich oberhalb dieses Messwertes
wird im Display“ Hl “ und unterhalb der Messwerte “ Lo “ angezeigt.
- Das Arbeitsprinzip des Hypsometer: Mit zunehmender Höhe sinkt der Luftdruck und die Umgebungstem-
peratur. Die DW-15 misst die Höhe nach dem nternational Standard Air Pressure ( SA) Verfahren der nter-
national Civil Aviation Organisation ( CAO). Dieser Wert definiert das Verhältnis zwischen Höhe, Luftdruck
und Temperatur.

10
Temperatur- und Höhenmessmodus
- Drücken Sie die Taste C im Temperatur und Höhen Messmodus fur 2 Sek., um die Anzeigten Werte von
Fahrenheit in °Celsius zu ändern: °C, M→°C, F→°F, M→°F, F
- Um aus dem Zeitmodus in den Temperatur oder Höhenmodus ( ALT ) zu gelangen, drücken Sie die Taste
C. Nach dem „ ALT “ fur 2 Sek. auf dem Display erschienen ist, befinden Sie sich im Temperatur und
Höhen Messmodus.
- Der Temperatur und Höhenmessmodus kann nur manuell, von Hand wieder verlassen werden.
- Drücken Sie die Taste A fur 2 Sek., um den Temperatur oder Höhen Korrekturmodus
- m Kompass Modus wird die aktuelle Himmelsrichtung insgesamt fur 30 Sek. gemessen und angezeigt,
bevor die DW-15 wieder zurück in den Uhrzeit Modus wechselt.
- m Luftdruck, Temperatur und Wettervorhersage Modus wird jede Sek. ein neuer Wert ermittelt. Wird keine
Taste gedrückt, wechselt die DW-15 automatisch in den Uhrzeit Modus zurück.
- m Höhen und Temperatur Modus wird in den ersten 3 Minuten alle 5 Sek. der Wert aktualisiert. Nach 3
Minuten alle 2 Minuten. Die DW-15 bleibt in diesem Modus.
- Drücke Taste B im Korrektur Modus, um dies zu verlassen. st ein Korrekturfehler aufgetaucht, wird
“ERROR“ auf dem Display angezeigt. st die Korrektur erfolgreich, wird “DONE“ angezeigt.
- Während aller Einstellungen der DW-15 blinkt die Display Anzeige mit einer Geschwindigkeit von 1 Hz.

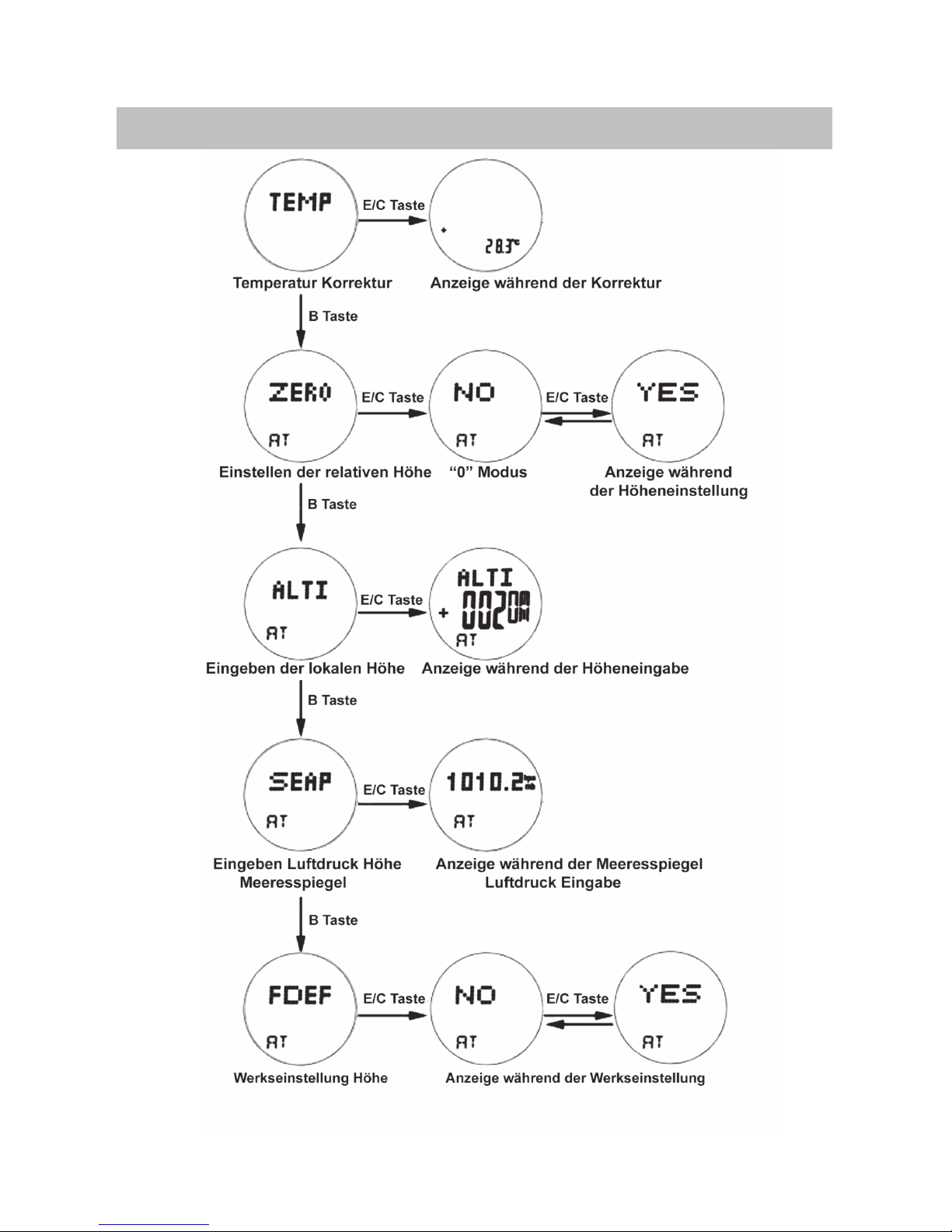

Temperatur Korrekturmodus
- Drücken Sie die Taste E oder C im Temperatur Korrekturmodus, um zwischen den “ + “ und “ – “
Temperaturbereich zu wechseln.
- Drücken Sie die Taste B im Temperatur Korrekturmodus, um den gewählten Wert auszuwählen. Drücken
Sie die Taste E kurz, um den Wert um 1 zu erhöhen. Halten Sie die Taste E fur 2 Sek. gedrückt, um den
Wert schnell zu erhöhen.
- Drücken Sie die Taste B im Temperatur Korrekturmodus, um den gewählten Wert auszuwählen. Drücken
Sie die Taste C kurz, um den Wert um 1 zu senken. Halten Sie die Taste C fur 2 Sek. gedrückt, um den
Wert schnell zu senken.
- Drücken Sie die Taste A, um den eingegebenen Wert zu speichern und in den normalen Messmodus zu
wechseln.
Einstellen der relativen Höhe:
- Zum Einstellen der relativen Höhe im Höheneinstellmodus (ZERO), drücken Sie die Taste E oder C, um
zwischen “ Yes “ und “ No “ zu wählen. Mit “ Yes “ wird die aktuelle Höhe als “ 0 “ gesetzt.
- Drücken Sie die Taste A, um den Wert zu bestätigen und um in den normalen Messmodus zurück zu gelan-
gen.

11
Während des Einstellprozesses drücken Sie die Taste B zum Umschalten.
Temperatur- und Höhenmessmodus

12
Quelle: nternational Civil Aviation Organization
- Beachten Sie, dass die Richtigkeit der angezeigten Werte von folgenden Situationen beeinflusst werden:
• Wenn der Luftdruck sich auf Grund eines Wetterwechsels ändert;
• Bei extremen Temperaturwechsel;
• Wenn die Uhr stark angestoßen wird
Einstellen der lokalen Höhe:
- m lokalen Höhen Einstellmodus ( ALT ) drücken Sie die Taste C oder E, um “ + “ oder “ - “ an Höhenmeter
aus zu wählen.
- Drücken Sie die Taste B, um gewählte Höheneinstellung zu wählen.
- Drücken Sie die Taste E, um den Wert um 1 zu erhöhen. Drücken und halten Sie die Taste D fur 2 Sek.,
um den Wert schnell zu erhöhen.
- Drücken Sie die Taste C, um den gewählten Wert um 1 zu senken. Drücken und halten Sie die Taste C fur
2 Sek., um den Wert schnell zu senken.
- Drücken Sie die Taste A, um den ausgewählten Wert zu speichern und zum normalen Messmodus zurück
zu kehren.
Einstellen der Höhe in Meereshöhe:
Den Meereshöhe Eingabemodus (Sea Level Air Pressure (SEAP)) erreichen Sie durch Drücken der Taste C
oder E. Drücken Sie die Taste B, um den Wert zu ändern.
- Drücken Sie die Taste E, um den Wert um 1 zu erhöhen. Drücken und halten Sie die Taste E fur 2 Sek,.
um den Wert schnell zu erhöhen.
- Drücken Sie die Taste C, um den gewählten Wert um 1 zu senken. Drücken und halten Sie die Taste C fur
2 Sek., um den Wert schnell zu senken.
- Drücken Sie die Taste A, um den ausgewählten Wert zu speichern und zum normalen Messmodus zurück
zu kehren.
Werkseinstellung Höhenmodus:
- m Werkseinstellung Höhenmodus ( FDEF ), Drücken Sie die Taste DE oder C, um zwischen “ Yes “ oder
“ NO “ zu wählen. Durch die Auswahl von “ Yes “ wird der werkseitig eingestellte Wert von 1013.25 mb ein-
gestellt.

13

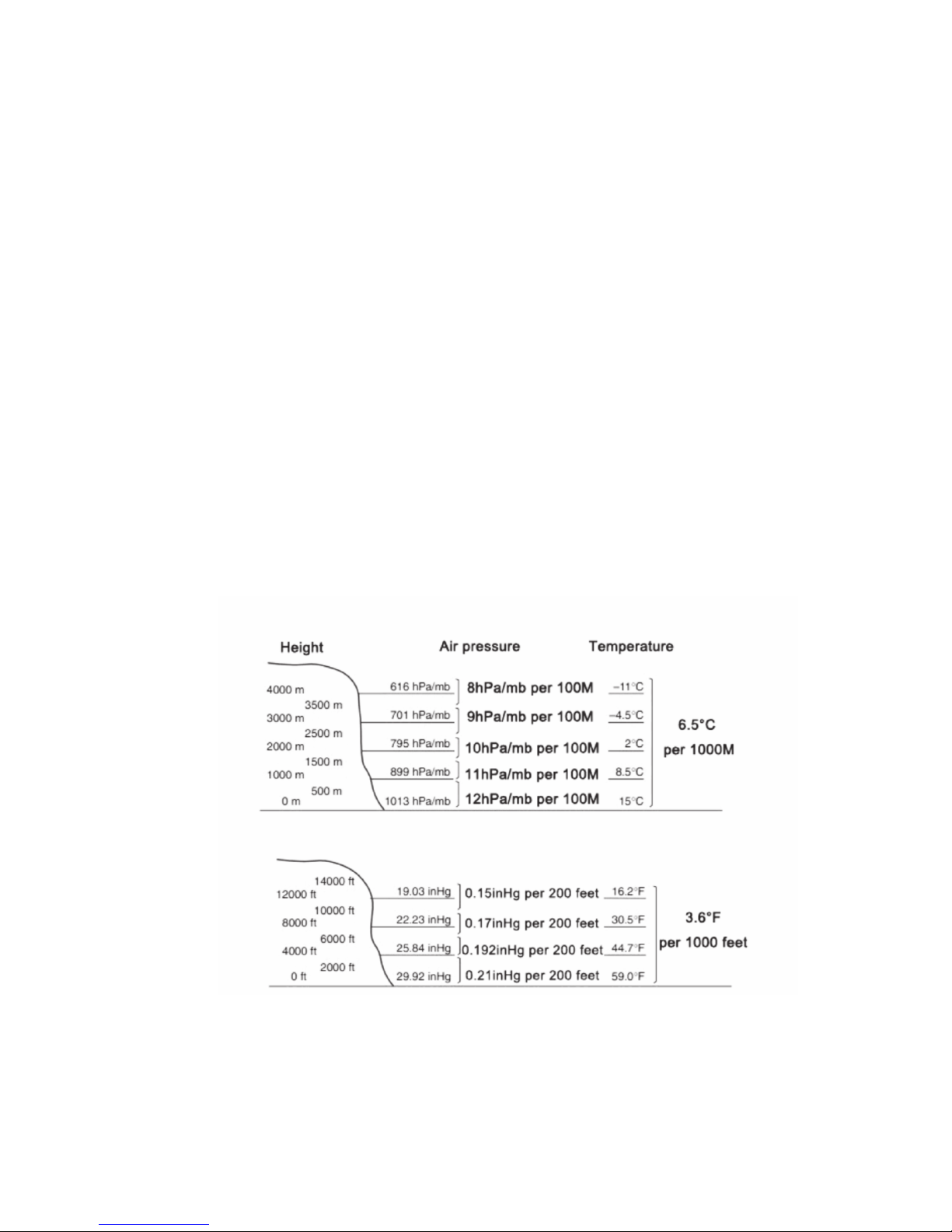

Die folgende Grafik erklärt die unterschiedlichen Höhen.
Hinweis zur gleichzeitigen Höhen- und Temperaturmessung:
Da Höhe und Temperatur gleichzeitig gemessen werden können beachten Sie bitte, dass fur beide Werte
unterschiedliche Optimierungsmöglichkeiten gibt. Die Temperatur wird genauer angezeigt, wenn die Uhr vom
Handgelenk gelöst wird. Die Körperwärme oder direkte Sonneneinstrahlung kann das Temperaturergebnis
beeinflussen. Bei der Höhenmessung sollte die Uhr unbedingt am Handgelenk getragen werden, da die
Messergebnisse bei konstanter Umgebungstemperatur genauer gemessen werden können.
Die Barometerfunktion der DW15:
Barometer können als „Wetteranzeiger“ verwendet werden, da sich Luftdruckänderungen und „schlechtes“
bzw. „gutes“ Wetter hier gegenseitig teilweise beeinflussen. Grund hierfur ist, dass der Frontendurchzug dyna-
mischer Tiefdruckgebiete eine typische Luftdruckänderung zur Folge hat. Ein steigender Luftdruck wird dabei
als Anzeichen fur gutes Wetter und ein fallender Luftdruck als Anzeichen fur schlechtes Wetter interpretiert.
Da diese Tendenzen jedoch nur in bestimmten Fällen meteorologisch zu rechtfertigen sind und auch
Schlechtwetterereignisse mit einem steigenden Luftdruck einhergehen können, stellen diese nur eine sehr
grobe Wettervorhersage dar.

14
Spezifikationen
- Größe: Ø 50mm
- Höhe: 14.4 mm
- Gewicht: 119 gramm
- Material: Edelstahl
- Glas: Mineralglas
- Armband: Silikon
- Stegbreite: 24 mm
- Wasserdichtigkeit: 10 ATM Wasserdichtigkeits
- Klassifizierung (10 ATM) Perfekt zum Schwimmen und Schnorcheln: Die Uhr ist wasserdicht bis 100 Meter.
Die Meter Angabe bezieht sich nicht auf eine Tauchtiefe, sondern auf den Luftdruck, welcher im Rahmen der
Wasserdichtigkeitspru fung angewendet wurde. ( SO 22810)
- Temperaturgrenzen: - 10°C ~ 60°C
- Batteriespannung: 3V
- Gangenauigkeit: +/- 30 sec./Monat (T= 25°C)
- Batterie Typ: CR2032 (220 mAh)
- Stromfluss max.: ≤ 130 uA (T= 25°C)
- Stromfluss min.: ≤ 13 uA (T= 25°C)
- Stromfluss Alarmton: ≤ 5.0 uA
- Stromfluss Ø Alarmton: ≤ 1.01 uA
- Stromfluss max. digital Kompass: ≤ 0.8 mA
- Stromfluss Ø digital Kompass: ≤ 0,3 mA
- Stromfluss max. Wettervorhersage: ≤ 0.12 mA
- Stromfluss Ø Wettervorhersage: ≤ 0,1 mA
- Stromfluss max. Luftdrucksensor/ Höhensensor: ≤ 0,12mA
- Stromfluss Ø Luftdrucksensor/ Höhensensor: ≤ 0,10mA
- Stromfluss bei Display Licht: ≤ 10 mA
- Batterie Lebensdauer: ca. 18 Monate (bei einer Nutzung des Höhensensors einmal im Monat fur 6 Std. ;
Drücken der Beleuchtung von 3 Sek./Tag; Alarmfunktion tägl. fur 20 Sek./Tag.)

15
User Manual
DW-15

16
Arrangement of keys
Features
- Hour, minute, second, year, month, date and week day display, year range is 2000 ~ 2099.
- 5 groups of alarm functions: one with snooze feature, four ring on specified date.
- Chime on every hour
- Stopwatch, 99 groups of stopwatch record checking, maximum time-keeping is 23 hours, 59 minutes, 59
seconds.
- Counting down, maximum 99: 59: 59
- Compass, height, air pressure, temperature, weather forecast, as well as the correction of compass, air
pressure, height and temperature.
- 12/24 hours format
- Universal time, time of 28 cities in the world and daylight saving time (DST) may be displayed.
- Contrast of LCD may be set
- 3 seconds EL backlight
Product function modes

- Press and hold A key for 2 seconds to enter time zone setting mode along with a tick sound and blink, it
will exit the setting screen if without any keystroke operation within 1 minute, the current setting value will
be stored.
a). Press B key to step sequentially through the following items (blink) :
Time zone→DST→second→hour→minute→year→month→date→12/24H→contrast
b). Press E key for 1 increment in the desired setting item, press and hold E key for 2 seconds to advance
quickly.
c). Press C key for 1 descending in the desired setting item, press and hold C key for 2 seconds to decrease
quickly.
d). n second setting, in the range of 30~59 second, press E or C key to return to zero, and add 1 in minute;
in the range of 0~29 second, press E or C key to clear.
e). Daylight saving time (DST) setting, press E or C key to turn on or turn off (OFF. ON). “DST” will display
when DST is activated. No “DST” will display when DST is turned off.
f). When set 12/24-hour format, press E or C key to switch between 12/24 format.
g). When set contrast, press E to increase 1 in the desired item. Press and hold E key for 2 seconds to increa-
se quickly. Press C key to decrease 1 in the desired item. Press and hold C key for 2 seconds to decrease
quickly. The contrast range is 1~16.
h). When set time zone, press E to adjust time zone up. Press C key to adjust time zone down.
). Press A key to exit the setting mode
17
Light
-Press A key once, EL illuminates for 3 seconds; press and hold A key for 2 seconds to enter time setting
mode.
-Press B key to enter alarm clock mode.
-Press C key to enter measurement mode for temperature and height.
-Press D key to enter compass measurement mode.
-Press E key to enter measurement mode for air pressure, temperature and weather forecast.
Time setting mode
- Press A key once, EL illuminates for 3 seconds, except for setting mode.

18
- n S G (Chime on every hour) mode, press E key to turn on or off this function. ‘CH ME’ will display when
turn on, no ‘CH ME’ display when turn off. Press C key to change these five alarms sequentially.
- n the alarm tone mode, press C key to step sequentially through the chime and five alarms: S GChime
on every hour→AL→A2→A3→A4→A5
- n the first alarm ‘AL’ mode, press and hold A key for 2 seconds, the “hour” blink, press B key to change“
hour ↔minute’.
- Press E key to increase 1 to the desired item, press and hold E key for 2 seconds to advance quickly.
- Press C key to decrease 1 to the desired item, press and hold C key for 2 seconds to decrease quickly.
- When the time goes to the alarm time you set, it will ring bell for 20 seconds along with the symbol“ ”
blinking.
- When the watch is alarming, press any key to stop it.
- Press E key to turn on or turn off this alarm, the first alarm clock is switched in the following order:
Alarm ring“ ”→ ring plus snooze“SNZ”→ all off “ ” “SNZ”
- Press A key to exit the setting mode.
- With the snooze function on, after the alarm ring stop, it will ring 20 seconds every 5 minutes for five times,
along with the symbol “ ” and “SNZ” blinking. The snooze function apply for this alarm clock only, not
for A2~A5.
- When in the snooze alarm ringing, press any key to stop. n any mode, press C key once to cancel the fol-
lowing snooze ringing. At this time, “SNZ”stops to blink. f the C key doesn’t be pressed, the following snoo-
ze ringing also can be canceled when entering time or alarm setting, and without “SNZ” blinking.
- Press C key to cycle through the 2nd~5th alarm mode (A2~A5). There are 4 combinations for each alarm
mode, as below:
Every day ringing:
a). Set the Hour and Minute only, the Month and Date set to "----", so that the bell will ring every day when the
time goes to the set time.
Timing ringing:
b). Set the Month, Date, Hour and Minute, the bell will ring when the time goes to the specified date and time.
Ring within the set month:
c). Set the Month, Hour and Minute only, input "----" to the Date location, the bell will ring every day when the
time goes to the specified time within the set month.
Ring at the same time each month:
d). Set the Date, Hour and Minute only, input "----" to the Month location, the bell will ring when the time goes
to the same specified date and time for each month.
A2~A5 Alarm setting:
- n alarm clock (A2~A5) mode, press E key to turn on or turn off the alarm symbol“ ”, press and hold
A key for 2 seconds to enter alarm clock setting mode. Press B key to change between the following:
Month→Date→Hour→Minute
Alarm tone setting mode

19
- Press E key to increase 1 in the desired item, press and hold E key for 2 seconds to advance quickly.
- Press C key to decrease 1 in the desired item, press and hold C key for 2 seconds to decrease quickly.
- Press A key to exit the setting mode.
Note: The setting methods for the 2nd to 5th alarm clock (A2~A5) are similar.
Stopwatch mode
- The maximum timing range of the stopwatch is 23 hours 59 minutes and 59 seconds. When reach the
maximum timing and stop, press C key to reset.
- n stopwatch mode, press E key to start or stop the second going. Press C key to reset after the stopwatch
stop.
- During stopwatch running, press C key to choose 01~99 groups of LAP.
- The record inquiry range is 01~99 groups of LAP.
- n LAP mode, press and hold A key for 2 seconds to enter LAP inquiry mode. t will be invalid if without LAP
chosen.
- Press E key to check up LAP, press and hold E for 2 seconds to check up quickly.
- Press C key to check down LAP, press and hold C for 2 seconds to check down quickly.
- Press and hold A key for 2 seconds to exit stopwatch LAP inquiry mode, or pressing B key has the same
function.
Counting down function
- The maximum counting down range is: 99 hours, 59 minutes and 59 seconds.
- When count down to 0:00 00, the bell will ring for 30 seconds.
- This product has circle counting down function. f the circle counting down switch is turned on, when the
counting down is finished, it will return to the original value to count down again. f the circle counting down
switch is turned off, it will change to counting up mode after the counting down is finished.
- Set the counting down timer
a) n the counting down mode, press and hold A key for 2 seconds to enter counting down setting mode.
b) Press B key to select the following items for setting sequentially:
Hour→Minute→Second→Circle setting
c) Press E key to increase 1 in the desired item. Press and hold E key for 2 seconds to advance quickly.
d) Press C key to decrease 1 in the desired item. Press and hold C key for 2 seconds to decrease quick-
ly.
e) Press E or C key to turn on or off the circle counting down function.
" " will display when turned on, no " " will display when turned off.
f) Press A key to exit.
