Bonfiglioli vectron Lmd series User manual

INDUSTRY PROCESS

AND AUTOMATION SOLUTIONS

www.bonfiglioli.com

INDUSTRY PROCESS

AND AUTOMATION SOLUTIONS

Inverter integrato - Integrated Inverter - Integrierter Umrichter - Variateur intégré

LMD

Guida rapida di messa in servizio - Quick setup guide - Kurzanleitung zur inbetriebnahme

Guide rapide de mise en service

Avvertenze

Note

1. Installazione

1.1.1 Installazione

Coperchio dell’inverter

Base morsettiera

1.2 Installazione elettrica

1.2.1Alimentazione dell’inverter

1.2.2. Connessioni a Stella/

Triangolo del motore

1.2.3 Connessioni dei cavi di

controllo

2 Per evitare interferenze elet-

tromagnetiche

3.1 Informazioni generali

3.2 Procedura di messa in ser-

vizio

3.2.1SelezionedeiTempidiRam-

pa utilizzando i jumpers

3.2.2 Jumpers del circuito di

contollo

3.2.3 Settaggio di Default del-

l’inverter

3.2.4 Operazioni di Default con

controllo da morsettiera

3.2.5 Jumper per la funzione

“Pot=Run”

3.2.6 Modo di operare con ta-

stiera BOP e AOP

3.2.7 Diagnostica allarmi

Dimensioni di ingombro motori

BN con inverter integrato LMD

Dimensioni di ingombro motori

M con inverter integrato LMD

Messa in servizio

3.3 Messa in servizio mediante

BOP

Direttiva Europea sulla Bassa

Tensione

Direttiva Europea Macchine

Warning

Notes

1. Installation

1.1.1 Installation of the cable

glands

Inverter cover

Terminal block base

1.2 Electrical installation

1.2.1 Inverter power supply

1.2.2 Star/delta motor connec-

tions

1.2.3 Connection of control

cables

2 To avoid electromagnetic

interference

3.1 General information

3.2 Setup procedure

3.2.1 Selection of ramp times

using the jumpers

3.2.2 Control circuit jumpers

3.2.3 Inverter default / setting

3.2.4 Default Operations with

control from the terminal

block

3.2.5 Jumper for the “Pot=Run”

function

3.2.6 Operating mode with

BOP and AOP keyboard

3.2.7 Diagnostic alarms

Dimension of BN motors with

integrated LMD inverter

Dimension of M motors with

integrated LMD inverter

Quick setup

3.3 Setup using BOP

European Low Voltage Direc-

tive

European Machinery Directive

Hinweise

Anmerkungen

1. Installation

1.1.1 Installation

Abdeckung des Umrichters

Klemmenkasten

1.2 Elektrische Installation

1.2.1 Speisung des Umrichter

1.2.2 Stern- oder Dreieckschal-

tung des Motors

1.2.3Anschluss der Steuerka-

bel

2 Vermeidung elektromagneti-

scher Interferenzen

3.1 Allgemeine Informationen

3.2 Verfahren zur Inbetrieb-

nahme

3.2.1Auswahl derAnlaufzeit mit

Hilfe der Jumper

3.2.2 Jumper der Steuerschal-

tung

3.2.3 Standardkonfiguration

3.2.4 Standardoperationen mit

Steuerung über die

Klemmleiste

3.2.5 Jumper für die Funktion

“Pot=Run”

3.2.6 Bedienung der BOP und

AOP-Tastaturen

3.2.7 Alarmdiagnose

Gesamtabmessungen der mo-

toren BN mit integriertem umri-

chter LMD

Gesamtabmessungen der mo-

toren M mit integriertem umri-

chter LMD

Kurzanleitung zur Inbetrieb-

nahme

3.3 Inbetriebnahme über BOP

Europäische Niederspannun-

gsrichtlinie

Europäische Maschinenrichtlinie

Avertissements

Notes

1. Installation

1.1.1 Installation des press-

câbles

Couvercle de l’inverseur

Base bornier

1.2 Installation électrique

1.2.1Alimentation de l’inverseur

1.2.2 Montages en Étoi-

le/Triangle du moteur

1.2.3 Branchement des câbles

de côntrole

2 Pour éviter les interférences

électromagnétiques

3.1 Informations générales

3.2 Procédure de mise en ser-

vice

3.2.1SélectiondesDuréesdeRam-

pe en utilisant les jumpers

3.2.2 Jumpers du circuit de

côntrole

3.2.3 Réglage par défault de

l’inverseur

3.2.4 Opérations par défault

avec côlntrole par bor-

nier

3.2.5 Jumper pour la fonction

“Pot = Run”

3.2.6 Mode d’opération avec

clavier BOP et AOP

3.2.7 Diagnostic alarmes

Dimension d’encombrement

moteurs BN avec inverseur

LMD intégré

Dimension d’encombrement

moteurs M avec inverseur

LMD intégré

Mise en service rapide

3.3 Mise en service à travers

BOP

Directive Europèenne sur la

Basse Tension

Directive Europèenne Machines

Indice

Index

Inhaltsverzeichnis

Index

Pagina

Page

Seite

Page

-Questo apparecchio contiene

tensioni pericolose e controlla

parti meccaniche rotanti po-

tenzialmente pericolose. Il

mancato rispetto delle avver-

tenze e della prescrizione di

seguire le istruzioni contenute

in questo manuale può costi-

tuire un pericolo per la vita

delle persone ed un rischio di

danni irreversibili per la salute.

Solo personale idoneo e qua-

lificato dovrebbe lavorare con

questo apparecchio e, comun-

que, dopo aver familiarizzato

con le norme di sicurezza,

installazione, operazione e

manutenzione contenute in

questo manuale. Il successo

e la sicurezza delle operazioni

di questo dispositivo dipende

dal suo utilizzo manuale, dalla

sua installazione, dalla sua

manutenzione.

-La tensione continua DC link

di tutte le unità LMD resta ad

un livello pericoloso per 5 mi-

nuti dopo che tutte le tensioni

di alimentazione sono state

disconnesse. Quindi dopo

aver disconnesso l'inverter

dalla rete di alimentazione si

deve attendere almeno 5 mi-

nuti prima di accedere ai mo-

duli dell'inverter LMD. Questo

apparecchio è in grado di for-

nire al motore protezione in-

terna di sovraccarico. Riferirsi

ai parametri P0610 (livello 3)

e P0335, I2T è abilitato per

default. La protezione di so-

vraccarico per il motore può

inoltre essere procurata utiliz-

zando una sonda termica PTC

esterna cablata su un ingres-

so digitale.

-Questo dispositivo è adatto

all’uso in un circuito di alimen-

tazione che non eroghi una

corrente simmetrica superiore

a 10A, per una tensione mas-

sima di 460V quando protetto

da fusibile classe H o K. (Per

ulteriori informazioni si veda

il Manuale Operativo).

-Usare esclusivamente cavi in

rame di classe 1 - 75 °C.

-Vedere le istruzioni operative

per la coppia di serraggio op-

portuna.

-Qualora l’impianto elettrico

preveda un interruttore diffe-

renziale di protezione (RCD),

deve essere utilizzato un di-

spositivo RCD di tipo B. Il si-

-This equipment contains dan-

gerous high voltages and con-

trols potentially dangerous mo-

ving parts. Ignoring these

warnings and not following the

instructions in this manual

could result in the risk of death

to persons or irreversible da-

mage to health. Only suitably

qualified personnel should

work with this equipment, and

only after familiarising themsel-

ves with the instructions for

safety, installation, operation

and maintenance contained in

this manual. Success and sa-

fety in the operation of this

equipment depend on the use

of the manual, installation and

maintenance.

-The DC link voltage of all LMD

units remains at a dangerously

high level for 5 minutes after

all power supplies have been

disconnected. Therefore after

disconnecting the inverter from

the power supply, at least 5

minutes must be allowed to

elapse before accessing the

LMD modules. This equipment

can provide internal overvolta-

ge protection to the motor. Re-

fer to parameters P0610 (level

3) and P0335, I2T is the de-

fault setting. Overvoltage pro-

tection for the motor can also

be obtained by using an exter-

nal PTC thermic probe con-

nected to a digital input.

-This equipment is suitable for

use in a power supply circuit

which does not deliver a sym-

metrical current of more than

10 A, for a maximum voltage

of 460V when protected by a

class H or K fuse. (For further

information see Operating Ma-

nual).

-Use only copper cable of class

1 - 75

-See the operating instructions

for the correct tightening tor-

que.

-If the electrical equipment is

to be used with a differential

protection switch (RCD), a

RCD type B device must be

used.

-An diesem Gerät liegen gefähr-

liche Spannungen an und es

steuert mechanische, drehende

Komponenten, die ebenfalls

eine Gefahrenquelle darstellen.

Die Nichtbeachtung der in vor-

liegendem Handbuch enthalte-

nen Warnungen, Vorschriften

undAnleitungen kann Das Ge-

rät darf ausschließlich von en-

tsprechend geschultem und

qualifiziertem Personal bedient

werden und in jedem Fall, na-

chdem sich der Bediener mit

den in vorliegendem Handbuch

enthaltenen Vorschriften zur

Sicherheit, Installation, Bedie-

nung und Wartung vertraut ge-

macht hat. Die korrekte Au-

sführung der Operationen und

die Sicherheit bei der Nutzung

des Geräts stehen in direktem

Zusammenhang mit der korrek-

ten manuellen Bedienung, In-

stallation und Wartung.

-Die Gleichspannung DC Link

verbleibt bei allen LMD-

Einheiten nach Trennung von

der Stromversorgung noch für

weitere 5 Minuten auf einem

gefahrbringenden Niveau. Na-

ch Trennung des Umrichters

vom Stromnetz daher minde-

stens 5 Minuten warten, bevor

auf die Module des LMD zuge-

griffen wird. Dieses Gerät

gewährleistet dem Motor einen

internen Schutz vor Überlast.

Hierzu sei auf die Parameter

P0610 (Ebene 3) und P0335

verwiesen, 12T ist als Standard

werksseitig aktiviert. Der Schutz

vor Überlastung des Motors

kann darüber hinaus durch Ve-

rwendung eines externen PTC-

Temperaturmessfühlers erfol-

gen, die an einen digitalen Ein-

gang angeschlossen wird.

-Dieses Gerät eignet sich für die

Anwendung in einem Versor-

gungsstromkreis, der keinen

symmetrischen Strom über 10A

abgibt, bei einer Höchstspan-

nung von 460V und Schutz dur-

ch Schmelzsicherungen der

Klasse H oder K. (Für weitere

Informationen wird auf das Be-

nutzerhandbuch verwiesen.)

-Nur Kupferkabel der Klasse

1 - 75 °C verwenden.

-Für die empfohlenen Anzug-

smomente siehe Bedienung-

sanleitung.

-Sollte die elektrische Anlage

einen Fehlerstromschutzschal-

-Cet appareil contient des ten-

sions dangereuses et contrôle

des parties mécaniques rotati-

ves qui peuvent se révéler dan-

gereuses. Le non-respect des

avertissements et du conseil

de respecter les instructions

contenues dans ce manuel

peut constituer un danger pour

la vie des personnes et un ri-

sque de dommages irréversi-

bles pour la santé. Seul un per-

sonnel adapté et qualifié devrait

travailler avec cet appareil et,

de toute façon, après avoir été

familiarisé avec les normes de

sécurité, installation, opéra-

tions et entretien contenues

dans ce manuel. Le succès et

la sécurité des opérations de

ce dispositif dépendent de la

manière dont il est manipulé,

de son installation, de son en-

tretien.

-La tension continue DC link de

toutes les unités LMD reste à

un niveau dangereux pendant

5 minutes après que toutes les

tensions d’alimentation ont été

débranchées. Donc après avoir

débranché l’inverseur du rése-

au d’alimentation on doit atten-

dre au moins 5 minutes avant

d’accéder aux modules de l’in-

verseur LMD.

-Cet appareil est capable de

fournir au moteur une protec-

tion interne de surcharge. Se

référer aux paramètres P0610

(niveau 3) et P0335. I2T est

habilité par défaut. La protec-

tion de surcharge pour le mo-

teur peut de plus être procurée

en utilisant une sonde thermi-

que PTC extérieure câblée sur

une entrée digitale.

-Ce dispositif est adapté à un

usage en circuit d’alimentation

ne fournissant pas de courant

symétrique supérieur à 10 A,

pour une tension maximum de

460V quand il est protégé par

un fusible classe H ou K. (Pour

informations supplémentaires

voir le Manuel Opérationnel).

-Utiliser exclusivement des câ-

bles en cuivre classe 1 - 75

-Voir les instructions de mise en

service pour la paire de serrage

adaptée.

-Si l’installation électrique prévoit

un interrupteur différentiel de

protection (RCD), Il faut utiliser

un dispositif RCD de type B.

Le système LMS ne peut pas

être utilisé dans une installation

Avvertenze

Warning

Hinweise

Avertissements

stema LMS non può essere

utilizzato in un impianto elet-

trico privo di messa a terra

(IT).

The LMS system cannot be

used in electrical equipment

which is not earthed (IT).

ter (RCD) vorsehen, muss eine

RCD-Vorrichtung (Residual

Current Protective Device) vom

Typ B verwendet werden.

- Das LMS-System kann nicht

an elektrischen Anlagen ohne

Erdung (IT) verwendet werden.

électrique privée de retour à la

terre (IT).

-L’accesso o l’avvicinamento al

dispositivo deve essere impe-

dito ai bambini ed al pubblico.

-Questo dispositivo può essere

maneggiato solo da personale

autorizzato dal costruttore. Mo-

difiche non autorizzate e l’uso

di parti di ricambio e accessori

non forniti o non consigliati dal

costruttore dell’apparecchio

possono procurare incendi,

shocks elettrici e danni.

-Access or approach must be

forbidden to children or mem-

bers of the general public.

-This equipment can only be

worked on by personnel autho-

rised by the manufacturer.

Unauthorised modifications

and the use of spare parts and

accessories not supplied or

recommended by the manu-

facturer may cause fire, electric

shocks and damage.

-Der Zugang und Aufenthalt in

der Nähe des Geräts muss

Kindern und Unbefugten unter-

sagt werden.

-Dieses Gerät darf nur durch

vom Hersteller autorisiertes

Personal bedient werden. Ni-

cht genehmigte Änderungen

am Gerät und die Verwendung

von nicht vom Hersteller gelie-

ferten oder empfohlenen Ersa-

tzteilen können Brände, Strom-

schläge und Schäden

verursachen.

-L’accès ou l’approche du di-

spositif doit être interdit aux

enfants et au public.

-Ce dispositif peut être manié

uniquement par le personnel

autorisé par le fabriquant. Les

modifications non autorisées

et l’usage de pièces de re-

change non fournies ou dé-

conseillées par le fabriquant

peuvent provoquer incendies,

chocs électriques et domma-

ges.

Avvertenze

Warning

Hinweise

Avertissements

-Tenere questa guida in prossi-

mità dell’apparecchiatura.As-

sicurarsi che esso sia acces-

sibile a tutti gli utilizzatori.

-Ogni qualvolta sia necessario

effettuare misure o test diret-

tamente sull’apparecchio

quando esso è in funzione,

devono essere osservate tutte

le norme sulla sicurezza VBG

4.0, in particolare il paragrafo

n°8 intitolato ‘Permissible De-

viations when Working on Live

Parts’. Dovrebbero essere uti-

lizzati opportuni strumenti elet-

tronici.

-Prima di realizzare un’installa-

zione e una messa in servizio,

devono essere lette attenta-

mente tutte le istruzioni sulla

sicurezza e le avvertenze, in-

cluse anche tutte le raccoman-

dazioni riportate sulle etichette

affisse sull’apparecchio. Assi-

curarsi che le suddette etichet-

te di avvertimento siano sem-

pre ben leggibili e provvedere

al ripristino qualora esse fos-

sero mancanti o danneggiate.

-Tutte le misure sono espresse

in metri. Per convertirle in pol-

lici usare un fattore di conver-

sione 0.039.

-Ivalori di potenza sono espres-

si in kW. Per convertirli in Hp

usare un fattore di conversione

1.34.

-Keep this guide close to the

equipment. Ensure that it is

accessible to all users.

-Whenever it is necessary to

carry out measurements or

tests directly on the equip-

ment when it is in use, all

the VBG 4.0 safety regula-

tions must be observed, es-

pecially paragraph 8 entitled

‘Permissible Deviations

when Working on Live Parts’.

Appropriate electronic in-

struments should be used.

-Before carrying out installa-

tion and setup, carefully read

all safety instructions and

warnings, including all re-

commendations contained in

the labels attached to the

equipment. Ensure that the-

se warning labels are clearly

legible at all times and that

they are replaced whenever

they are missing or dama-

ged.

-All measurements are ex-

pressed in metres. To con-

vert them to inches use a

conversion factor of 0.039.

-Power values are expressed

in kW. To convert them to

Hp use a conversion f

actor

of 1.34.

-Bewahren Sie vorliegende Do-

kumentation in der Nähe des

Geräts auf und stellen Sie si-

cher, dass sie für alle Bediener

leicht zugänglich ist.

-Sollte es sich als erforderlich

erweisen, am Gerät Messun-

gen oder Tests durchzuführen,

während dieses in Betrieb ist,

müssen alle Sicherheitsnor-

men VGB 4.0, insbesondere

Abschnitt 8 „Permissible De-

viations when Working on Live

Parts’ (zulässige Abweichun-

gen bei Eingriffen an

stromführenden Komponen-

ten) eingehalten werden. Fer-

ner sollten geeignete elektro-

nische Instrumente verwendet

werden.

-Vor jeder Installation und Inbe-

triebnahme sind alle auf den

Schildern am Gerät abgebilde-

ten Sicherheitshinweise, War-

nungen und Empfehlungen

aufmerksam zu lesen. Über-

zeugen Sie sich, dass besagte

Hinweisschilder stets gut le-

sbar sind und ersetzen Sie sie

unverzüglich wenn sie fehlen

oder beschädigt sein sollten.

-Alle Maße sind in Metern au-

sgedrückt. Zur Umrechnung

in Zoll den Umrechnungsfaktor

0,039 anwenden.

-Die Leistungswerte sind in kW

angegeben. Zur Umrechnung

in Hp den Umrechnungsfaktor

1.34 anwenden.

-Conserver ce guide à proximité

de l’appareil. S’assurer qu’il est

accessible à tous les utilisa-

teurs.

-Chaque fois que cela sera né-

cessaire mesurer et effectuer

des tests directement sur l’ap-

pareil lorsqu’il fonctionne, tou-

tes les normes de sécurité VBG

4.0 doivent être respectées, en

particulier le paragraphe n

intitulé ‘Permissible Deviations

when Working on Live Parts’.

Des instruments électroniques

spécifiques devraient être uti-

lisés.

-Avant de réaliser une installa-

tion et une mise en service, il

faut lire attentivement toutes

les instructions sur la sécurité

et les avertissements, y com-

pris toutes les recommanda-

tions reportées sur les étiquet-

tes affichées sur l’appareil.

S’assurer que les dites étiquet-

tes d’avertissement sont

toujours bien lisibles et pourvoir

à leur remplacement si elles

sont absentes ou abîmées.

-Toutes les mesures sont expri-

mées en mètres. Pour les con-

vertir en pouces utiliser le

facteur de conversion 0.039.

-Les valeurs de puissance sont

exprimées en kW. Pour les con-

vertir en Hp utiliser le facteur

de conversion 1.34.

Note

Notes Anmerkungen Notes

= Ground/Protective Earth

= Erdung

= Protection Terre

Attenzione

-QUESTO APPARECCHIO

DEVE ESSERE CONNESSO

ELETTRICAMENTEATERRA.

-Per assicurare operazioni in

sicurezza dell’inverter, esso

deve essere installato e messo

in servizio da personale quali-

ficato in piena conformità con

le raccomandazioni riportate

nel manuale operativo dell’in-

verter LMD.

-Prestare attenzione alle norme

generali e regionali di installa-

zione e sicurezza riguardanti

il lavoro in ambienti ove è pre-

sente una tensione pericolosa

(rif. EN50178) così come alle

prescrizioni relative al corretto

uso di attrezzature di protezio-

ne personale.

-In caso di sollevamento del

gruppo moto-inverter-riduttore,

verificare sempre la portata

della gru.

-Non sovrapporre un’altra ver-

nice alla cassa dell’inverter

onde evitarne il deterioramento

delle prestazioni termiche.

Ogni difetto o mancanza dovrà

essere segnalato al più vicino

distributore locale o ufficio com-

merciale Bonfiglioli Riduttori.

N.B.

-THIS APPARATUS MUST BE

ELECTRICALLY CONNECTED

TO EARTH.

-To ensure that the inverter ope-

rates safely, it must be installed

and set up by qualified person-

nel in full compliance with the

recommendations contained in

the LMD inverter operating ma-

nual.

-Take note of the general and

regional regulations for instal-

lation and safety regarding

working in environments where

dangerously high voltages are

present (ref. EN50178) as well

as the regulations relating to

the correct use of personal pro-

tection equipment.

-In the event that the motion

inverter-reducer assembly ne-

eds to be raised, always check

the load capacity of the hoist.

-Do not apply other paint to the

inverter case in order to avoid

deterioration of its thermal per-

formance.

Any defective or missing part

should be communicated to the

nearest local distributor or Bon-

figlioli Riduttori marketing office.

Achtung

-DIESES GERÄT MUSS

ELEKTRISCH GEERDET

WERDEN.

-Um sicherzustellen, dass alle

Operationen des Umrichters

unter sicheren Bedingungen

ausgeführt werden, muss die-

ser von entsprechend qualifi-

ziertem Personal installiert und

in Betrieb genommen werden,

wobei alle im Benutzerhand-

buch des Umrichters LMD auf-

geführten Empfehlungen zu

beachten sind.

-Achten Sie auf die allgemeinen

und regionalen Installation-

svorschriften und Sicherheit-

snormen bezüglich der Arbeit

in Umgebungen mit gefährli-

chen Spannungen (s. EN

50178) sowie auch auf die Be-

stimmungen zur korrekten Ve-

rwendung von individuellen

Schutzausrüstungen.

-Beim Heben der Baugruppe

Motorumrichter-Unterset-

zungsgetriebe immer sicher-

stellen, das der verwendete

Kran über eine ausreichende

Tragfähigkeit verfügt.

-Auf das Gehäuse des Umri-

chters keine weitere Lackschi-

cht auftragen um eine Beein-

trächtigung der thermischen

Eigenschaften zu vermeiden.

Jeder Defekt und jeder eventuel

lauftretende Mangel ist der Nie-

derlassung in Ihrer Nähe oder

der Vertriebsabteilung von Bon-

figlioli Riduttori mitzuteilen.

Attention

-CET APPAREIL DOIT ÊTRE

BRANCHÉ SUR UNE PRISE

RELIÉE À LA TERRE.

-Pour assurer des opérations

en toute sécurité de l’inverseur,

il doit être installé et mis en

service par un personnel quali-

fié en conformité totale avec

les recommandations reportées

dans le manuel opérationnel

de l’inverseur LMD.

-Prêter attention aux normes

générales et régionales d’instal-

lation et sécurité qui concernent

le travail dans des milieux où

il y a une tension dangereuse

(réf. EN50178) ainsi qu’aux pre-

scriptions concernant l’utilisa-

tion correcte des équipements

de protection personnelle.

-En cas d’élévation du groupe

moto inverseur réducteur, to-

ujours vérifier la portée de la

grue.

-Ne pas superposer une autre

peinture sur le caisson de l’in-

verseur pour éviter la détério-

ration des prestations thermi-

ques.

Tout défaut ou défaillance devra

être signalé au distributeur local

le plus proche ou au bureau com-

mercial Bonfiglioli Riduttori.

1. Installazione

1. Installation

Prima che i cavi di potenza e di

controllo possano essere colle-

gati ai loro rispettivi morsetti sarà

prima necessario montare i pres-

sacavi forniti in dotazione.

Ciascun pressacavo potrà esse-

re applicato a scelta dell’utilizza-

tore nei fori più convenienti tra

quelli predisposti sulla cassa del-

l’inverter.

Before the power and control

cables can be connected to their

respective terminals, it is neces-

sary to fit the cable glands provi-

ded.

Each cable gland can be fitted

at the user’s discretion to the

most convenient of the apertures

provided on the inverter case.

Montieren Sie vor dem An-

schluss der Leistungs- und

Steuerkabel an die jeweiligen

Klemmen die im Lieferumfang

enthaltenen Kabelschellen.

Jede Kabelschelle kann vom Nu-

tzer nach Wahl an die am gün-

stigsten positionierten Bohrun-

gen des Umrichtergehäuses

angebracht werden.

Avant que les câbles de puissan-

ce et de contrôle puissent être

branchés sur leurs bornes il fau-

dra d’abord monter les presse-

câbles fournis avec l’appareil.

Chaque presse-câble pourra être

appliqué aux choix de l’utilisateur

dans les trous les plus adéquats

parmi ceux prédisposés sur le

caisson de l’inverseur.

1.1.1 Installazione

1.1.1 Installation of the

cable glands

1.1.1 Installation

1.1.1 Installation des

presse-câbles

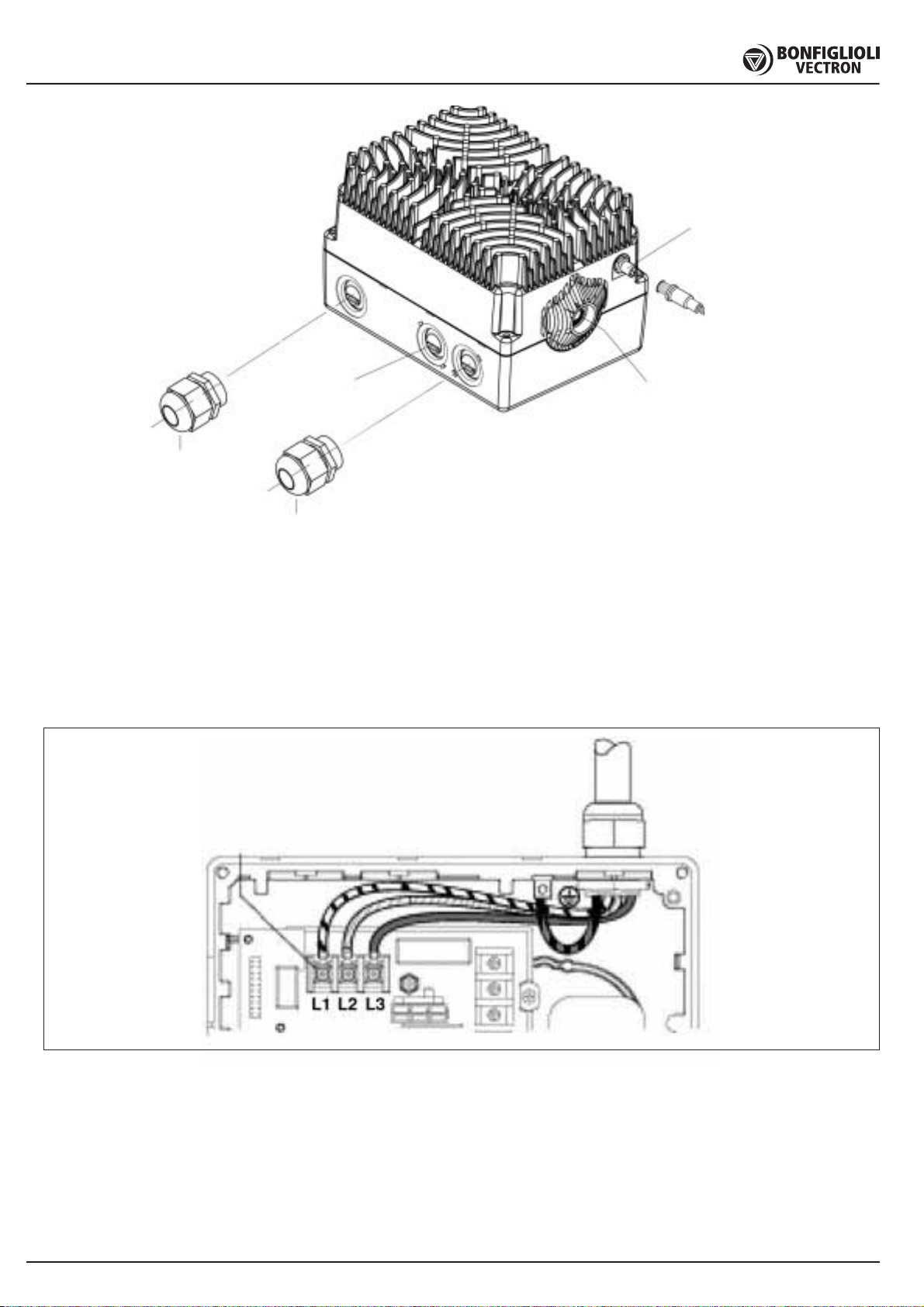

Figura 1

Come indicato nella figura a fianco, è possibile aprire i fori predisposti sulla cassa dell’inverter per mezzo di

un martello e di un cacciavite, percuotendo con un colpo il sottile strato metallico che chiude il buco, ottenendo

così un’apertura per un cavo da 25 millimetri. Rimuovere ogni spigolo vivo dall’area del foro e ogni truciolo

metallico dall’interno della base-morsettiera.

Figura 2

Dopo che la chiusura del foro è stata rimossa, il frammento potrà essere gettato via e potran-

no essere così fissati i pressacavi come mostrato in figura.

Figure 1

As shown in the diagram on the right, the holes provided in the inverter case can be opened up with a hammer

and screwdriver, striking the thin layer of metal which seals the hole and so obtaining an aperture for a 25-

millimetre cable. Remove all rough edges from the area of the hole and all metal swarf from the interior of

the base of the terminal block.

Abbildung 1

Wie in der nebenstehendenAbbildung veranschaulicht, können die Öffnungen im Umrichtergehäuse mit Hilfe

eines Hammers oder Schraubenziehers geöffnet werden. Hierzu leicht auf die dünne Metallschicht schlagen,

die die Öffnung schließt. Sie erhalten so eine Bohrung für ein Kabel von 25 mm Querschnitt.Alle scharfen

Kanten vom Bohrungsrand und Metallspäne aus dem Inneren des Klemmenkastens entfernen.

Figure 1

Il est possible d’ouvrir les trous prédisposés sur le caisson de l’inverseur au moyen d’un marteau et d’un

tournevis, comme indiqué dans la figure ci-contre, en tapant d’un coup la fine couche métallique qui

ferme le trou et en obtenant ainsi une ouverture pour un câble de 25 millimètres. Enlever toutes les arrêtes

vives de la zone du trou et tous les copeaux métalliques de l’intérieur du bornier.

Figure 2

After the covering of the hole has been removed, the metal should be discarded and the ca-

ble glands can be fitted as shown in the diagram.

Abbildung 2

Das aus der Bohrung herausgeschlagene Metallstück kann weggeworfen und die Kabelschellen

wie in der Abbildung gezeigt befestigt werden.

Figure 2

Après avoir enlevé la fermeture du trou, le fragment pourra être jeté et les presse-câbles

pourront ainsi être fixés comme montré sur la figure.

Coperchio dell’inverter

Inverter cover

Abdeckung des Umri-

chters

Couvercle de l’inver-

seur

Figura 3 Layout interno

Terminali motore /

Motor terminals

Motorklemmen /

Terminaux moteur

Pressacavo (controllo) /

(Control) cable gland

Kabelschelle (Kontrolle) /

Presse-câble (contrôle)

Terminali alimentazione /

Power supply terminals

Klemmen der Stromversorgung /

Terminaux alimentation

Pressacavo (alimentazione) /

(Power supply) cable gland

Kabelschelle(Stromversorgung /

Presse-câble(alimentation)

Morsettiera di controllo /

Control terminal block

Kontroll-Klemmenbrett /

Bornier de contrôle

Modulo filtro (classe B) /

Filter module (class B)

Filtermodul (Klasse B) /

Module filtre (classe B)

Uscita relay /

Output relay

Relaisausgang /

Sortie relais

Piastra I/O / I

/O plate

I/O-Platine /

Plaque I/O

Base morsettiera

(pressacavi installati nella posi-

zione preferita)

Terminal block base

(cable clamps installed in desired

positions)

Klemmenkasten

(Kabelschellenposition kann frei

gewählt werden)

Base bornier

(presse-câbles installés dans la

position préférée)

Potenziamento di controllo /

Control Potentiometer

Überwachungspotentiometer /

Potentiomètre de contrôle

LED /

LED

/ LED /

LED

Dissipatore termico /

Heat sink

Wärmeableiter /

Dissipateur thermique

Contatto di terra /

Earth contact

Erdungskontakt /

Contact de terre

Jumper

Pot=Run

24V An i/p

DC brake

Fan/Pump M~n2

60 Hz

Jumper

x 20

x 10

5 Sec

2 Sec

1 Sec

Contatto di terra /

Earth contact

Erdungskontakt /

Contact de terre

Figure 3 Internal layout

Abbildung 3 Innenansicht

Figure 3 Layout intérieur

Pressacavo di potenza

Power supply cable gland

Kabelschelle des Leistungskabels

Presse-câble de puissance

Foro apribile /

Openable hole

Stanzöffnung /

Trou ouvrable

Pressacavo di controllo /

Control cable gland

Kabelschelle des Steuerkabels /

Presse-câble de contrôle

Porta seriale (RS-232)

Serial port (RS-232)

Serielle Schnittstelle (RS-232)

Porte sérielle (RS-232)

Potenziamento incorporato + LED

Built-in potentiometer + LED

Integriertes Potentiometer + LED

Potentiomètre incorporé + VOYANT

Figure 4 General layout of the LMD

Abbildung 4 GesamtansichtdesLMD

Figure 4 Layout général de LMD

Figura 4 Layout generale dell’LMD

1.2 Installazione

elettrica

1.2 Electrical

installation

1.2 Elektrische

Installation

1.2 Installation

électrique

1.2.1 Alimentazione

dell’inverter

1.2.1 Inverter power

supply

1.2.1 Speisung des

Umrichters

1.2.1 Alimentation de

l’inverseur

Attenzione:

l’inverter deve essere alimentato da

rete 380-480 ±10%, 47-63Hz appli-

cando i terminali dei cavi sulla mor-

settiera di ingresso indicata da L1,

L2, L3.

Non confondere i morsetti di ingresso

(L1,L2,L3) con quelli di uscita (U, V,

W) che comunque sono già connessi

ai cavi del motore.

Achtung:

Der Umrichter benötigt eine Netz-

spannung von 380-480 ±10% und

eine Frequenz von 47-63Hz, wobei

die Kabelschuhe an die jeweilige

Eingangsklemmenleiste L1, L2 oder

L3 angeschlossen werden.

Verwechseln Sie die Eingangsklem-

men (L1, L2, L3) nicht mit den Au-

sgangsklemmen (U, V, W), an die in

jedem Fall bereits die Motorkabel

angeschlossen sind.

Attention:

l’inverseur doit être alimenté par le

réseau 380-480

_10%, 47-63Hz en

appliquant les extrémités des câbles

sur le bornier d’entrée indiqué par

L1, L2, L3.

Ne pas confondre les bornes d’entrée

(L1,L2,L3) avec celles de sortie (U,

V, W) qui sont de toute façon

déjà branchées sur les câbles du

moteur.

N.B.:

The inverter must be powered from

a 380-480

10%, 47-63Hz supply,

connected to the cable terminals in

the input terminal block indicated as

L1, L2, L3.

Do not confuse the input terminals

(L1,L2,L3) with the output terminals

(U, V, W) which are, however, already

connected to the motor leads.

6.Quando si effettuano i collega-

menti di potenza e di controllo

si raccomandano passacavi

che impediscano il passaggio

di acqua all’interno dell’inver-

ter.

Morsettiera di potenza

ower supply terminal block

Klemmleiste Leistungskabel

Bornier de puissance

Unità di misura

Unit of measurement

Maßeinheit

Unité de mesure

Inverter CSB

CSB Inverter

Umrichter CSB

Inverseur CSB

Inverter CSC

CSC Inverter

Umrichter CSC

Inverseur CSC

Coppia fissaggio dei cavi di alimentazione

Tightening torque of power supply cables

Anzugsmoment für Speisekabel

Paire de fixation des câbles d’alimentation

[Nm]

[lbf.in]

[mm2]

[AWG]

[mm2]

[AWG]

1.3

1.5

1.3

2.5

Sezione minima dei cavi

Minimum section of cables

Mindestquerschnitt der Kabel

Section minimum des câbles

Sezione massima dei cavi

Maximum section of cables

Höchstdurchschnitt der Kabel

Section maximum des câbles

1.Per alimentare l’inverter con

la tensione di rete, occorre

rimuovere il coperchio dell’inver-

ter svitando le quattro viti prigio-

niere a croce M5 nei quattro

angoli, accedendo ai morsetti

indicati con L1, L2, L3.

2.Introdurre i cavi di potenza nel-

la base dell’inverter attraverso

i pressacavi.

3.Connettere i cavi ai morsetti

L1, L2, L3 e al connettore di

terra separato. Per evitare

schiacciamenti dei componenti

quando le due metà dell’inver-

ter vengono messe insieme,

far passare i cavi all’interno

della base-morsettiera appog-

giandoli sul fondo della scatola

stessa.

4.Utilizzare esclusivamente cavi

di rame in Classe 1 da 75°C.

Utilizzare un cavo a 4 poli. Se

vengono utilizzati terminali

crimpati essi devono essere

isolati. Se non vengono utiliz-

zati cavi crimpati, la lunghezza

della spellatura non deve su-

perare i 5 mm. Utilizzare un

cacciavite a croce da 4-5 mm

per avvitare le viti della mor-

settiera.

5.Le coppie di fissaggio prescrit-

te per i terminali di alimenta-

zione sono riportate nella ta-

bella seguente:

1.To supply the inverter with

mains voltage, it is necessary

to remove the inverter cover

by undoing the four M5 cross

head captivated screws at the

four corners, thus gaining ac-

cess to the terminals indicated

as L1, L2, L3.

2.Introduce the power cables

into the inverter base through

the cable glands.

3.Connect the cables to the ter-

minals L1, L2, L3 and to the

separate earth connector. To

avoid compressing the compo-

nents when the two halves of

the inverter are put together,

pass the cables inside the ter-

minal block base, running them

along the bottom of the case

itself.

4.Use only copper cables of

Class 1 75

C. Use a 4-pole

cable. If crimped terminals are

used, they must be insulated.

If crimped terminals are not

used, the length of the bared

wire must not exceed 5 mm.

Use a 4-5 mm crosshead

screwdriver to tighten the ter-

minal block screws.

5.The tightening torques for the

power supply terminals are

shown in the following table:

1.Für den Anschluss des Umri-

chters an die Netzspannung

die Abdeckung abnehmen.

Hierzu die vier Stiftschrauben

mit Kreuzschlitz M5 an den

vier Ecken lösen um Zugriff

auf die jeweiligen Klemmen

L1, L2, L3 zu erhalten.

2.Die Leistungskabel von der

Basis des Umrichters durch

die Kabelschellen schieben.

3.Die Kabel an die Klemmen L1,

L2 und L3 sowie an den ge-

trennten Erdungskontakt an-

schließen. Um ein Quetschen

von Komponenten zu verhin-

dern, wenn die beiden Hälften

des Umrichters zusammenge-

setzt werden, die Kabel beim

Einziehen in den Klemmenka-

sten am Boden des Kastens

entlang führen.

4.Nur Kupferkabel der Klasse 1

von 75°C verwenden. Ein

vierpoliges Kabel verwenden.

Sollten Klemmen mit Crim-

pkontakt verwendet werden,

sind diese zu isolieren. Wer-

den keine Klemmen mit Crim-

pkontakt verwendet, darf das

Kabel nicht weiter als 5 mm

abisoliert werden. Verwenden

Sie zum Festziehen der Schra-

uben an der Klemml eiste ei-

nen Kreuzschrauben dreher

von 4-5 mm.

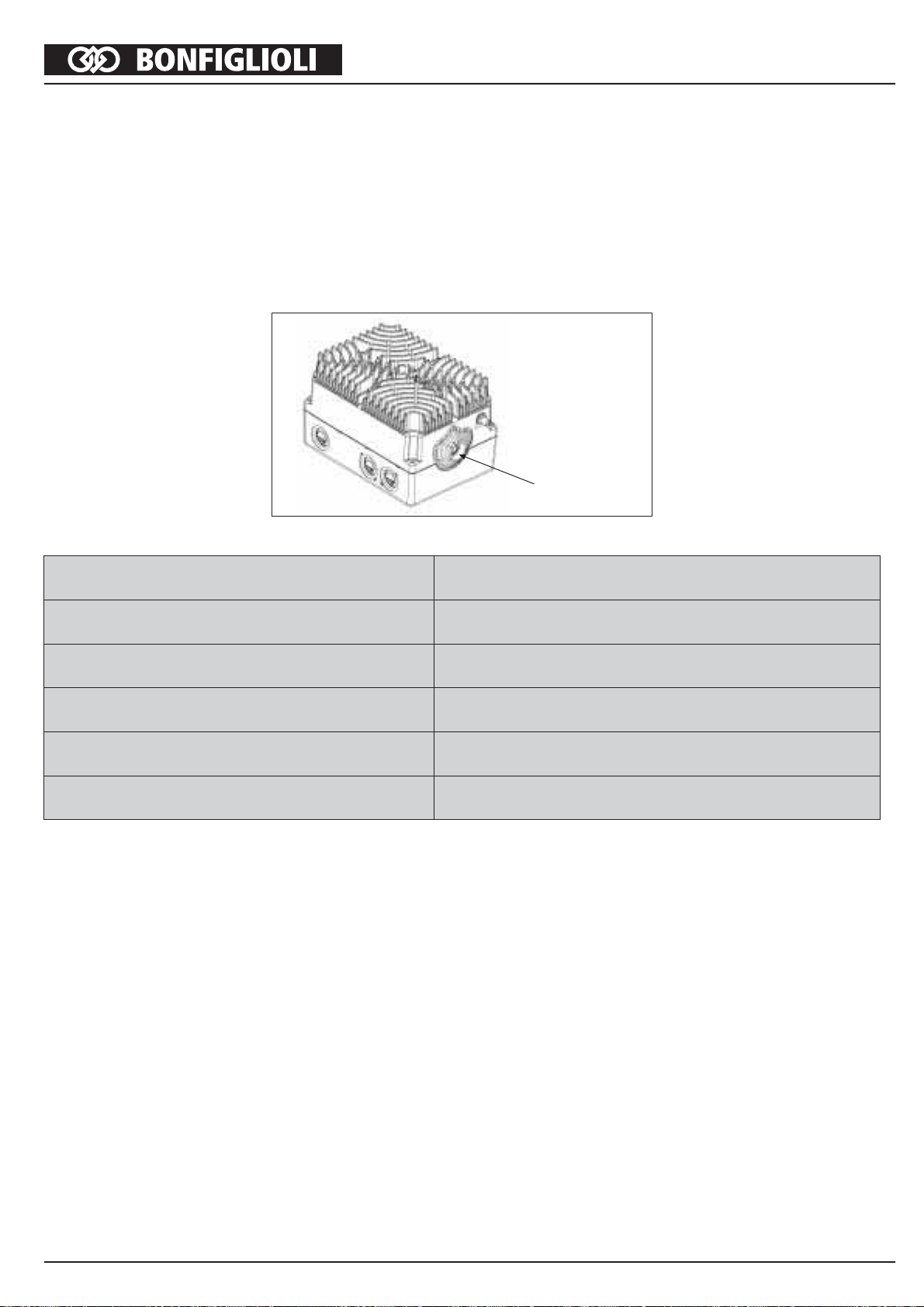

5.Die für Klemmen der Strom-

versorgung vorgeschriebenen

Anzugsmomente sind in der na-

chstehenden Tabelle aufgeführt:

1.Pour alimenter l’inverseur avec

la tension du réseau, il fait en-

lever le couvercle de l’inver-

seur en dévissant les quatre

goujons prisonniers en croix

M5 des quatre angles et ac-

céder aux bornes indiquées

par L1, L2, L3.

2.Introduire les câbles de puis-

sance dans la base de l’inver-

seur à travers les presse câ-

bles.

3.Brancher les câbles sur les

bornes L1, L2, L3 et sur la

prise de terre séparée. Pour

éviter l’aplatissement des

composants lorsque les deux

moitiés de l’inverseur sont as-

semblées, faire passer les câ-

bles du bornier en les posant

sur le fond de la boite.

4.Utiliser exclusivement des câ-

bles en cuivre de classe 1 de

C. Utiliser un câble à 4 pô-

les. Si les terminaux utilisés

n’ont pas de soudure ils doi-

vent être isolés. Si les câbles-

sont soudés ils ne doivent pas

être dénudés sur plus de 5

mm de long. Utiliser un tour-

nevis en croix de 4-5 mm pour

visser les vis du bornier.

5.Les paires de fixations conseil-

lées pour les terminaux d’ali-

mentation sont reportées dans

le tableau suivant:

6.Für den Anschluss der Lei-

stungs- und Steuerkabel wer-

den Kabelführungen empfoh-

len, die ein Eindringen von

Wasser in das Innere des

Umrichters verhindern.

6. Pour effectuer des branche-

ments de puissance et de con-

trôle nous recommandons des

passe-câbles qui empêchent

le passage de l’eau à l’inté-

rieur de l’inverseur.

6. When making the power sup-

ply and control connections,

grommets which impede the

passage of water to the interior

of the inverter are recommen-

ded.

7.Assicurarsi che la sorgente di

alimentazione produca la giu-

sta tensione e che sia proget-

tata per fornire la corrente

nominale di ingresso dell’in-

verter. Fra alimentazione e

inverter utilizzare un opportu-

no interruttore automatico di

protezione con corrente nomi-

nale specificata.

8.Assicurarsi che un opportuno

interruttore automatico/fusibile

con specificata corrente nomi-

nale siano connessi fra la sor-

gente di alimentazione e l’in-

verter.

7. Ensure that the power source

produces the correct voltage

and that it is designed to pro-

vide the inverter’s rated input

current. Between the power

supply and the inverter use an

appropriate automatic prote-

vtion switch with the specified

rated current.

8.Ensure that an appropriate au-

tomatic switch/fuse with the

specified rated current is con-

nected between the power

supply source and the inverter.

7. Stellen Sie sicher, dass die

Netzquelledie richtigeSpannung

abgibt und dass sie für die Be-

reitstellung des Nennstroms für

den Umrichtereingang konzipiert

ist. InstallierenSie zwischen

Netzquelle und Umrichter einen

geeignetenautomatischenSchu-

tzschalter mit entsprechend ge-

eichtem Nennstrom.

8. Überzeugen Sie sich, dass

zwischen Netzquelle und Umri-

chter ein geeigneter automati-

scher Schutzschalter bzw. eine

Schmelzsicherung mit entspre-

chend geeichtem Nennstromin-

stalliert ist.

7.S’assurer que la source d’ali-

mentation produit la bonne ten-

sion et qu’elle est prévue pour

fournir le courant nominal d’en-

trée de l’inverseur. Entre l’ali-

mentation et l’inverseur utiliser

un interrupteur automatique

de protection adéquat, avec

courant nominal spécifique.

8.S’assurer qu’un interrupteur

automatique/fusible adéquat,

avec courant spécifique nomi-

nal est branché entre la source

d’alimentation et l’inverseur.

-Ènecessario che l’inverter sia

correttamentecollegato allamas-

sa del motore. Gravi danni pos-

sono capitare se il motore non

ècorrettamente collegatoa terra.

-Sel’inverterviene installatodopo

un periodo di immagazzinamen-

to si prega di riferirsi alla Sezione

2.1 del Manuale Operativo di

Istruzioni.

Avvertenze

Warning

Hinweise

Avertissements

-The inverter must be correctly

connected to the motor earth.

Serious damage may result if

the motor is not correctly ear-

thed.

-If the inverter is installed after

a long period of storage, plea-

se refer to Section 2.1 of the

Operating Instructions Manual.

-Der Umrichter muss korrekt

an die Erdung des Motors an-

geschlossen sein. Eine nicht

korrekte Erdung kann schwere

Schäden verursachen.

-Wird der Umrichter nach län-

gerer Einlagerung installiert,

lesen Sie zuvor bitteAbschnitt

2.1 des Benutzerhandbuchs.

-Il faut que l’inverseur soit cor-

rectement branché à la masse

du moteur. De graves domma-

ges peuvent survenir si le mo-

teur n’est pas correctement

branché sur une prise de terre.

-Si l’inverseur est installé après

une période de stockage con-

sulter la Section 2.1 du Manuel

Opérationnel d’Instructions.

Il collegamento elettrico del mo-

tore all’inverter è sempre realiz-

zato presso gli stabilimenti di

produzione di Bonfiglioli.

La presente descrizione mostra

la connessione dei cavi del mo-

tore alla morsettiera dell’inverter.

I cavi del motore sono collegati

all’inverter a stella o a triangolo,

in accordo con quanto riportato

sulla targhetta del motore e con

quanto designato al momento

dell’ordine di acquisto.

The electrical connection of the

motor to the inverter is always

carried out at the Bonfiglioli

Group production establishment.

This description shows the con-

nection of the motor cables to

the terminal block of the inverter.

The motor cables are connected

to the inverter in a star or delta

configuration, as shown on the

identification plate of the motor

and as designated at the time

the buyer places his order.

Der elektrische Anschluss des

Motors an den Umrichter wird

stets werksseitig in den Produk-

tionsstätten der Bonfiglioli Grup-

pe vorgenommen.

Folgende Beschreibung veran-

schaulicht den Anschluss der

Motorkabel an die Klemmleiste

des Umrichters. Die Motorkabel

werden in Stern- oder Dreieck-

schaltung an den Motor ange-

schlossen. WelcheAnschlussart

vorliegt, hängt von den Spezifika-

tionen zum Zeitpunkt der Bestel-

lungsaufgabe ab und kann am

Typenschild des Motors abgele-

sen werden.

Le branchement électrique du

moteur sur l’inverseur est

toujours réalisé dans les établis-

sements de production de Bon-

figlioli Group.

La présente description montre

le branchement des câbles sur

le bornier de l’inverseur. Les câ-

bles du moteur sont branchés

sur l’inverseur en étoile ou en

triangle, conformément aux indi-

cations de la plaque de signali-

sation du moteur et au dessin

réalisé au moment de la com-

mande.

1.2.2 Connessioni a

Stella / Triangolo

del motore

1.2.2 Star/delta motor

connections.

1.2.2 Stern- oder Dre-

ieckschaltung

des Motors.

1.2.2 Montages en

Étoile/Triangle

du moteur.

Collegamento a stella

Star connection

Sternschaltung

Montage en étoile

Collegamento a triangolo

Delta connection

Dreieckschaltung

Montage en triangle

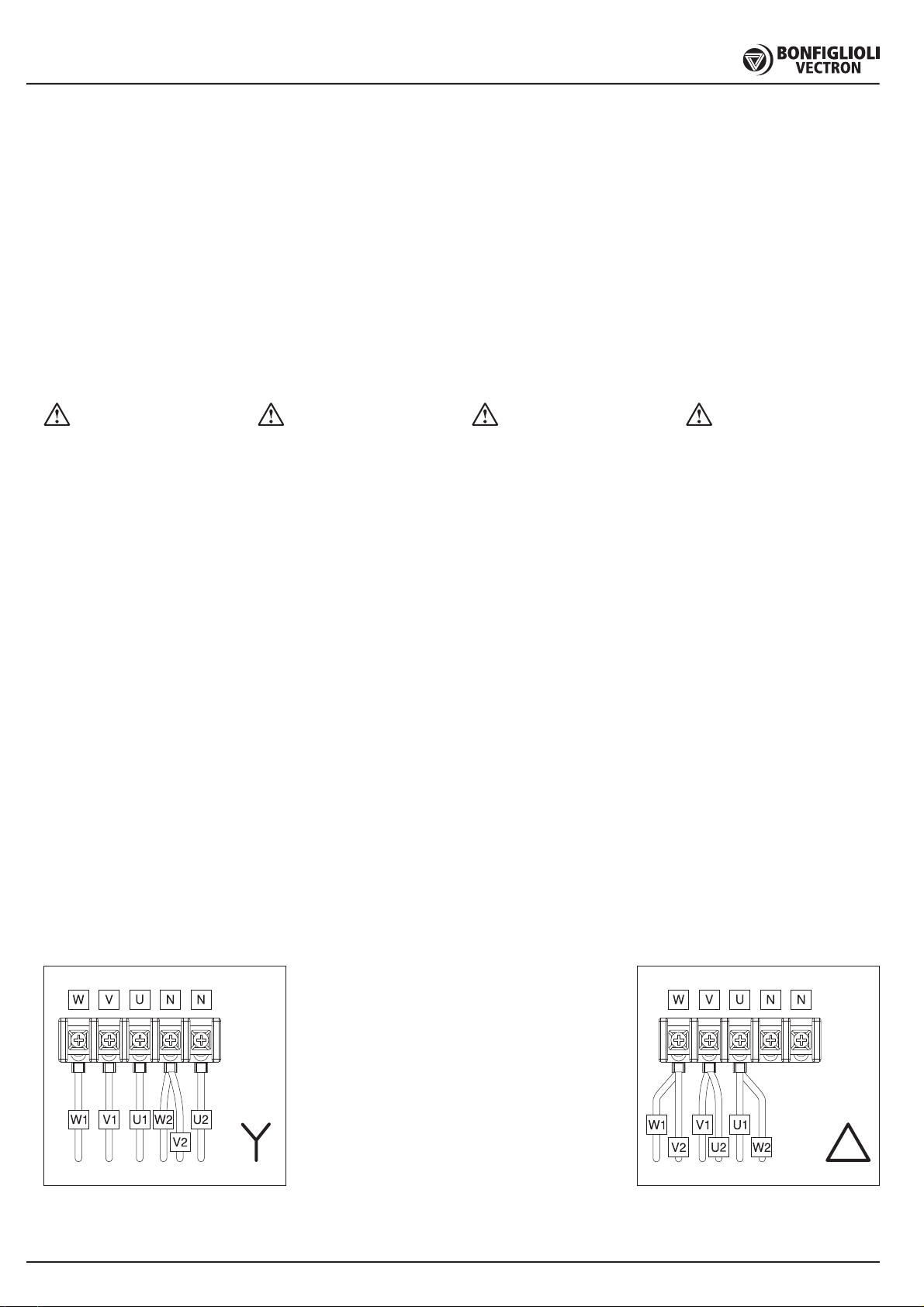

Figura 5

Connessioni stella/triangolo

Figure 5

Star/delta connections Figure 5

Montages en étoile/triangle

Abbildung 5

Stern- oder Dreieckschaltung

Attenzione

È essenziale che i cavi di con-

trollo e di potenza siano separati.

Essi non devono essere fatti pas-

sare attraverso la stessa condut-

tura.

1.Introdurre i cavi di controllo

nell’inverter attraverso le aper-

ture per pressacavi e fissarne

gli estremi alla morsettiera po-

sta sulla PCB degli I/O interna

alla base dell’inverter.

2.Far passare i cavi di controllo

sotto la scheda I/O verso la

morsettiera di controllo.

3.Collegare i cavi di controllo in

accordo con quanto illustrato

in figura 6.

4.Usare cavi schermati per tutte

le connessioni di controllo.

Note:

-Se il motore è dotato di sonda

PTC, questa dovrà essere

connessa fra il morsetto n°4

(+24V) e il morsetto n°3 (DIN 3).

-Tipo di Ingresso Analogico:

tensione 0 - 10V. (4/20mA con

resistenza esterna)

-Alimentatore a 24 V : Imax =

100 mA.

N.B.

It is essential that the control and

power cables are separated.

They must not pass through the

same conduit tube.

1.Introduce the control cables

into the inverter through the

cable gland aperture and con-

nect the ends to the terminal

block located on the PCB of

the internal I/O on the inverter

base..

2.Pass the control cables under

the I/O plate to the control ter-

minal block.

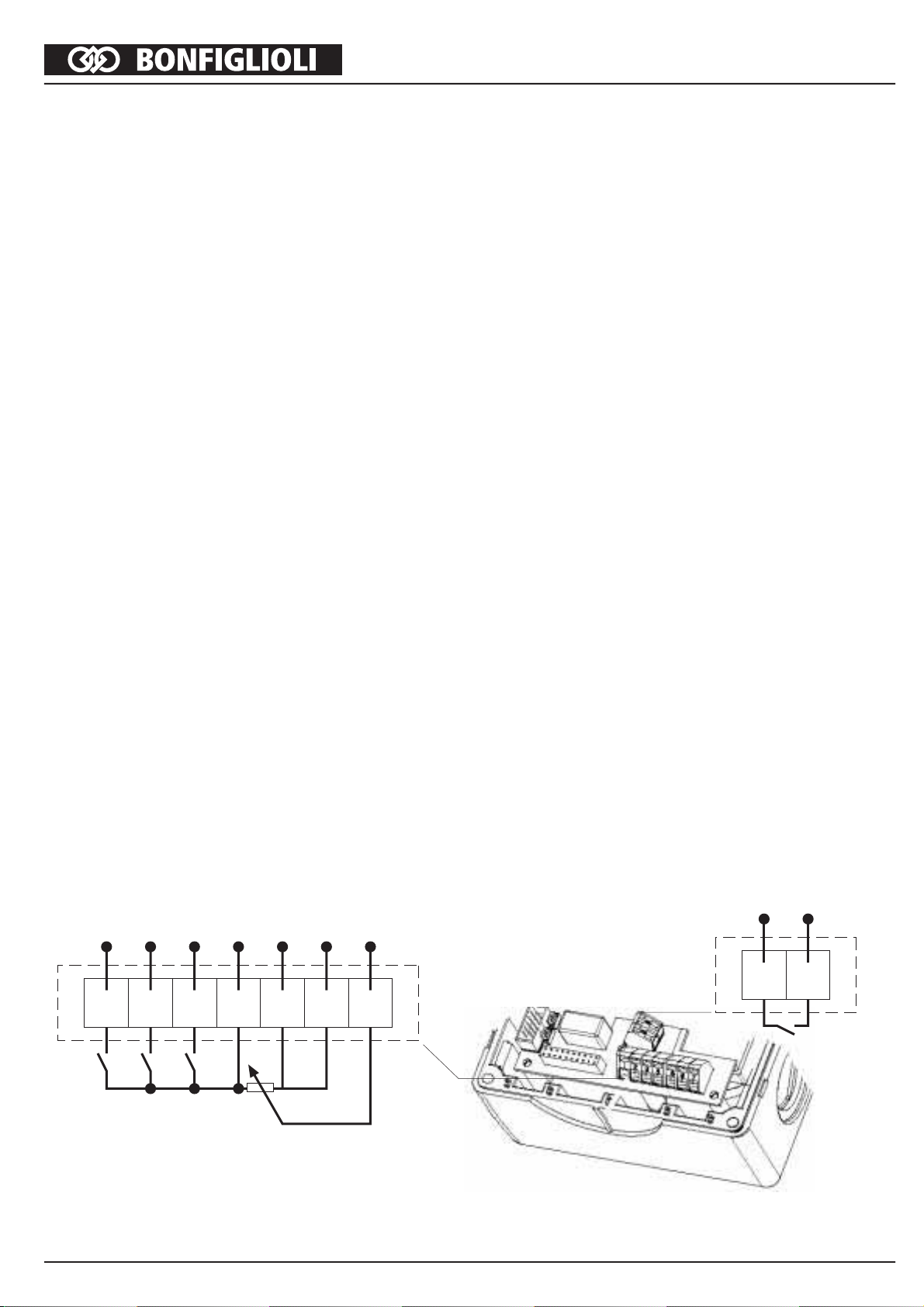

3.Connect the control cables as

shown in Figure 6.

4.Use screened cabled for all

the control connections.

Notes:

-If the motor is fitted with a PTC

probe, this must be connected

between terminal No. 4 (+24V)

and terminal No. 3 (DIN 3).

-Type of Analog input: voltage

0–10V. (4/20mAwith external

resistance)

-Power supply at 24 V: Imax =

100 mA.

Achtung

Es ist von wesentlicher Bedeu-

tung, die Leistungs- und Steue-

rkabel voneinander zu trennen.

Sie dürfen nicht durch dieselbe

Kabelführung verlaufen.

1.Führen Sie die Steuerkabel

durch die Öffnungen der Ka-

belschellen in den Umrichter

ein und befestigen Sie die En-

den an der Klemmleiste auf

der Leiterplatte (PCB) der I/O

Schnittstellen im Inneren des

Umrichtergehäuses.

2.Führen Sie die Steuerkabel

unter der I/O-Platine zur Steue-

rklemmleiste.

3.Verbinden Sie die Steuerkabel

wie inAbbildung 6 dargestellt.

4.Benutzen Sie abgeschirmte Ka-

bel für alle Steueranschlüsse.

Anmerkungen:

-Ist der Motor mit einem PTC-

Messfühler ausgestattet, muss

dieser zwischen Klemme Nr.4

(+24V) und Klemme Nr. 3

(DIN3) angeschlossen werden.

-Analogeingang: Spannung 0

- 10V. (4/20mA mit externem

Widerstand)

-Netzteil 24V: Imax = 100 mA.

Attention

Il est indispensable que les câ-

bles de contrôle et de puissance

soient séparés. Ils ne doivent

pas passer dans la même con-

duite.

1.Introduire les câbles de con-

trôle dans l’inverseur à travers

les ouvertures pour presse-

câbles et en fixer les extrémi-

tés sur le bornier placé sur la

PCB des I/O intérieur sur la

base de l’inverseur.

2.Faire passer les câbles de con-

trôle sous la carte I/O vers le

bornier de contrôle.

3.Brancher les câbles comme

d’après la figure 6

4.Utiliser des câbles blindés pour

tous les branchements de con-

trôle.

Notes:

-Si le moteur est doté d’une

sonde PTC, elle devra être

branchée entre la borne n

(+24V) et la borne n

3 (DIN 3).

-Type d’Entrée Analogique: ten-

sion 0 – 10V. (4/20mA avec

résistance extérieure)

-Alimentateur 24 V: Imax = 100

mA.

1.2.3 Connessioni dei

cavi di controllo

1.2.3 Connection of

control cables

1.2.3 Anschluss der

Steuerkabel

1.2.3 Branchement

des câbles de

contrôle

Connessione corrispondente alle designazioni

(v. catalogo):

Connection corresponding to the designations

(see catalogue):

Schaltung lt. Spezifikation

(s. Katalog):

Branchement correspondant aux dénominations

(voir catalogue):

LMDXXX Y11

LMDXXX Y21

Connessione corrispondente alle designazioni

(v. catalogo):

Connection corresponding to the designations

(see catalogue):

Schaltung lt. Spezifikation

(s. Katalog)

Branchement correspondant aux dénominations

(voir catalogue):

LMDXXX D11

LMDXXX D21

Figura 6 Terminali dei circuiti di con-

trollo

Figure 6 Control circuit terminals

Abbildung 6 Eingangsklem-

men der Steuerkreise

Figure 6 Terminaux des circuits de

contrôle

1234567

DIN1 DIN2 DIN3 +24V 0V AIN- AIN+

RL1-B RL2-C

Una buona installazione procu-

rerà sicurezza e assenza di pro-

blemi. Per ulteriori informazioni

vedere il Manualo Operativo di

Istruzione dell’LMD.

Good installation will ensure sa-

fety and no problems. For further

information see LMD Operating

Instructions Manual.

Eine korrekte Installation gewähr-

leistetSicherheit undproblemloses

Arbeiten. Für weiterführende Infor-

mationen wird auf das Benutze-

rhandbuch des LMD verwiesen.

Une bonne installation est sy-

nonyme de sécurité et d’absence

de problèmes. Pour informations

supplémentaires voir le Manuel

d’Instructions du LMD.

2 Per evitare interfe-

renze elettromagne-

tiche

2To avoid electroma-

gnetic interference

2Vermeidung elektro-

magnetischer Inter-

ferenzen

2Pour éviter les inter-

férences électroma-

gnétiques

Per effettuare le operazioni di

default con l’inverter LMD non è

richiesto alcun apparato esterno.

Per operazioni più complesse

possono essere utilizzati la ta-

stierina BOP (Basic Operator

Panel), la tastierinaAOP (Advan-

ced Operator Panel), il modulo

opzionale di Bus di Campo (Pro-

fibus, DeviceNet, ...), l’interfaccia

seriale RS-232.

Sono altresì disponibili il modulo

esterno opzionale di frenatura

elettromeccanica (Brake Unit) e

il modulo resistivo di frenatura

dinamica (Brake Resistor) con

3.1 Informazioni

generali

To carry out default operations

with the LMD inverter, no external

apparatus is required.

For more complex operations,

the following can be used: the

BOP keyboard (Basic Operator

Panel), the AOP keyboard

(Advanced Operator Panel), the

optional Fieldbus module (Profi-

bus, DeviceNet, etc.), the RS-

232 serial interface.

Also available are the optional

external electro-mechanical

braking module Brake Unit) and

the dynamic braking resistor mo-

dule (Brake Resistor) with inte-

3.1 General

information

Zur Ausführung der Standardo-

perationen mit dem Umrichter

LMD ist kein weiteres externes

Gerät erforderlich. Für komplexe-

re Operationen können das

BOP-Tastenfeld (Basic Operator

Panel), das AOP-Tastenfeld

(Advanced Operator Panel), das

optionale Busmodul (Profibus,

DeviceNet, ...) oder die serielle

Schnittstelle RS-232 benutzt wer-

den.

Ferner sind ein optionales exter-

nes Modul für elektromechani-

sches Abbremsen (Brake Unit)

und ein Widerstandsmodul für

3.1 Allgemeine

Informationen

Pour effectuer les opérations par

défaut avec l’inverseur LMD au-

cun appareil extérieur n’est né-

cessaire.

Pour des opérations plus com-

plexes le clavier BOP (Basic

Operator Panel), le clavier AOP

(Advanced Operator Panel), le

module optionnel de Bus de Ter-

rain (Profibus, DeviceNet) ou

l’interface sérielle RS-232 peu-

vent être utilisés.

Sont également disponibles le

module extérieur optionnel de

freinage électromécanique

(Brake Unit) et le module résistif

3.1 Informations

générales

Morsetto

Terminal

Klemme

Bornier

Descrizione

Description

Beschreibung

Déscription

Funzione di default

Default function

Voreingestellte Funktion

Fonction par défaut

Ingresso digitale 1 [DIN1]

Digital input 1 [DIN1]

Digitaleingang 1 [DIN1]

Entrée digitale 1 [DIN1]

ON/OFF1

6/7

Ingresso digitale 2 [DIN2]

Digital input 2 [DIN2]

Digitaleingang 2 [DIN2]

Entrée digitale 2 [DIN2]

Ingresso digitale 3 [DIN3]

Digital input 3 [DIN3]

Digitaleingang 3 [DIN3]

Entrée digitale 3 [DIN3]

Alimentatore +24VDC

Power supply +24VDC

Netzteil +24V DC

Alimentation +24VDC

0V comune

Common 0V

0V Allgemein

0V commun

Ingresso analogico (-/+) [AIN]

Analog input (-/+) [AIN]

Analogeingang (-/+) [AIN]

Entrée analogique (-/+) [AIN]

Opzione: ingresso digitale 4 [DIN4]

Option: digital input 4 [DIN4]

Option: Digitaleingang 4 [DIN4]

Option: entrée digitale 4 [DIN4]

Uscita a Relay

Relay output Alarm indication

Relaisausgang Alarmanzeige

Sortie avec relais

Inversione di marcia

Direction inversion

Laufrichtungsumkehr

Inversion de marche

Reset allarmi

Reset alarms

Alarmrückstellung

Reset alarmes

8/9

Ingresso analogico 0-10V

Analog input 0 – 10 V

Analogleingang 0 - 10V

Entrée analogique 0 – 10 V

Indicazione di allarme

Alarm indication

Alarmanzeige

Indication d’alarme

chopper integrato. Questi sono

disponibili come opzioni non-

standard e devono essere ordi-

nati esplicitamente.

Quando l’inverter è rilasciato,

esso è programmato per uno dei

seguenti range di frequenza 0-

50 Hz, 0-70 Hz, 0-87 Hz, 0-

100Hz, in accordo con le gamme

di velocità descritte nel catalogo

LMS e secondo quanto richiesto

dal cliente all’atto dell’ordine

commerciale. Indipendentemen-

te dalla relativa posizione iniziale,

il potenziometro di controllo deve

essere ruotato completamente

in senso antiorario prima che

l'inverter possa avviarsi.

L’inverter non dispone di un in-

terruttore di alimentazione e quin-

di si accende quando l’alimenta-

zione di potenza è inserita.

Attenzione

grated chopper. These are avai-

lable as non-standard options

and must be explicitly ordered.

When the inverter is delivered,

it is programmed for one of the

following frequency ranges:

0-50 Hz, 0-70 Hz, 0-87 Hz, 0-

100Hz, in accordance with the

speed range described in the

LMS catalogue and the client’s

requests at the time of ordering.

Independent of the relative initial

position, the control potentiome-

ter must be completely rotated

anti-clockwise before the inverter

can be started.

dynamischesAbbremsen (Brake

Resistor) mit integriertem Chop-

per erhältlich. Diese Komponen-

ten gehören nicht zur Standar-

dausrüstung und sind daher

separat zu bestellen.

Bei Freigabe des Umrichters ist

er für einen der folgenden Fre-

quenzbereiche programmiert: 0-

50 Hz, 0-70 Hz, 0-87 Hz, 0-

100Hz. Die Wahl des Frequenz-

bereiches hängt von den im Ka-

talog LMS beschriebenen Ge-

schwindigkeiten sowie von den

Parametern ab, die der Kunde

bei Bestellungsaufgabe angefor-

dert hat Unabhängig von der

jeweiligenAnfangsposition muss

das Steuerpotentiometer vor

dem Start des Umrichters vol-

lständig gegen den Uhrzeiger-

sinn gedreht werden.

de freinage dynamique (Brake

Resistor) avec chopper intégré.

Se sont des options non stan-

dard et elles doivent donc être

commandées explicitement.

Quand l’inverseur est relâché, il

est programmé pour une des

gammes de fréquence suivantes

0-50 Hz, 0-70 Hz, 0-87 Hz, 0-

100Hz, en conformité avec les

gammes de vitesse décrites

dans le catalogue LMD et selon

la demande du client au moment

de la commande commerciale.

Indépendamment de la position

initiale correspondante, le poten-

tiomètre doit être complètement

tourné dans le sens inverse des

aiguilles d’une montre pour que

l’inverseur puisse se mettre en

marche.

The inverter is not fitted with a

power supply switch and there-

fore switches on when the power

supply is inserted.

N.B.

Der Umrichter verfügt über kei-

nen Netzschalter und schaltet

sich somit bei angelegter Netz-

spannung direkt ein.

Achtung

L’inverseur n’a pas d’interrupteur

d’alimentation et il s’allume donc

lorsque l’alimentation de puissan-

ce est insérée.

Attention

3.2.1 Selezione dei

Tempi di Rampa

utilizzando

i jumpers

3.2 Procedura di

messa in servizio

3.2.1 Selection of

ramp times

using the jum-

pers.

3.2 Setup procedure

3.2.1 Auswahl der An-

laufzeit mit Hilfe

der Jumper.

3.2 Verfahren zur

Inbetriebnahme

3.2.1 Sélection des Du-

rées de Rampe en

utilisant les jum-

pers.

3.2 Procédure de mise

en service

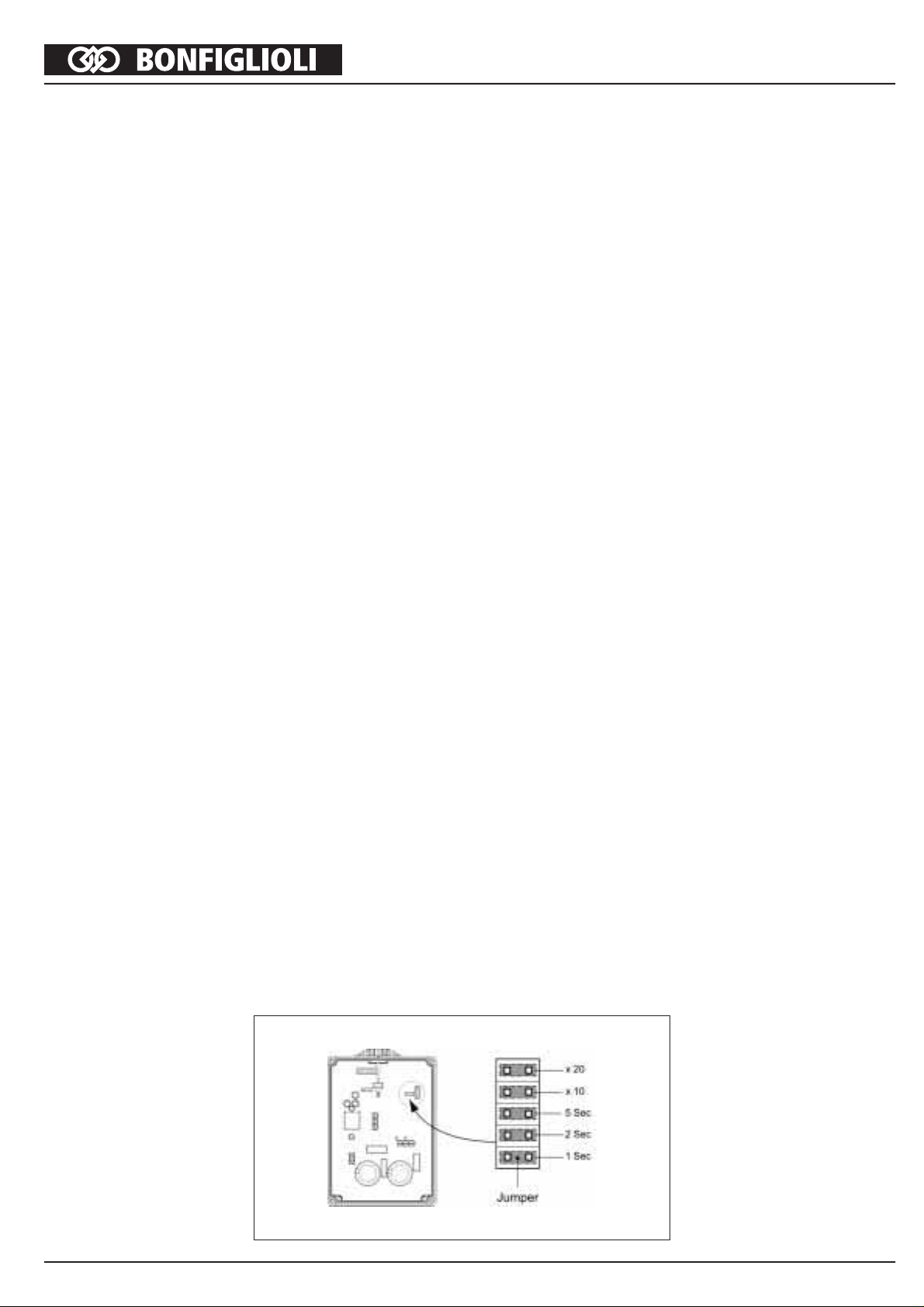

I tempi di rampa dell’inverter pos-

sono essere settati sia utilizzan-

do la tastiera BOP/AOP, sia uti-

lizzando una serie di 5 jumpers

disponibili su tutti gli esemplari

(chiudere il ponticello corrispon-

dente alla funzione che si vuole

abilitare), secondo quanto di se-

guito riportato:

The inverter ramp times can be

set both by using the BOP/AOP

keyboard and by using a series

of 5 jumpers available on all mo-

dels (to close the bridge corre-

sponding to the required func-

tion), as shown below:

DieAnlaufzeiten des Umrichters

können sowohl über die BOP-

bzw. AOP-Tastenfelder als auch

über eine Reihe von 5 Jumpern

eingestellt werden, die auf allen

Modellen verfügbar sind (die

Brücke der zu aktivierenden

Funktion schließen). Das Ver-

fahren ist im Folgenden darge-

stellt:

Les durées de rampe de l’inver-

seur peuvent être réglées soit

en utilisant le clavier BOP/AOP,

soit en utilisant la série de 5 jum-

pers disponibles sur tous les

exemplaires (fermer le fil de liai-

son correspondant à la fonction

que l’on veut habiliter), comme

suit:

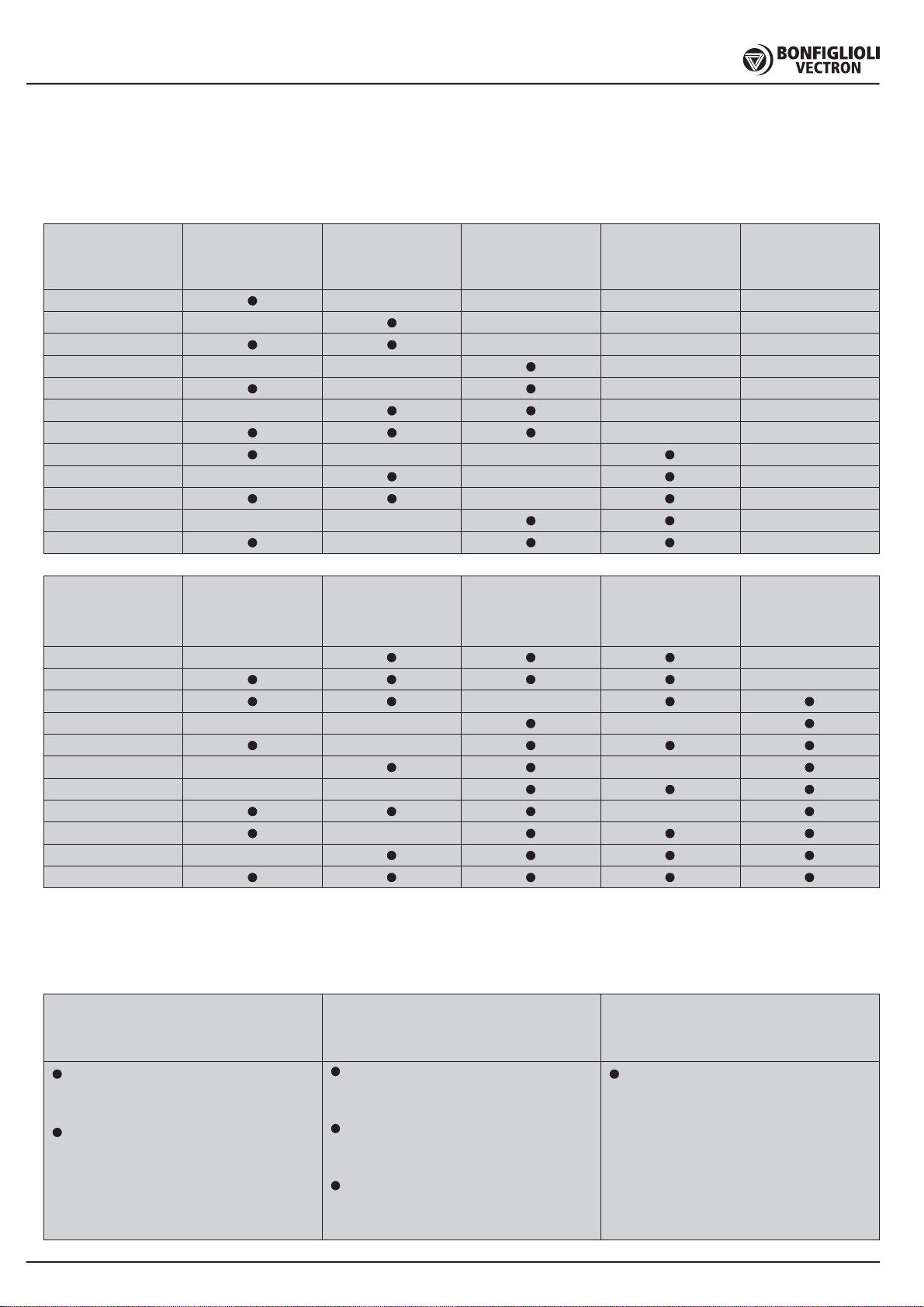

Tempo

Time

Zeit

Durée

10s

20s

30s

50s

60s

1sec 2sec 5sec x10 x20

70s

80s

90s

100s

120s

140s

150s

160s

180s

210s

240s

Tempo

Time

Zeit

Durée

Usando fino a 5 jumpers si pos-

sono settare tempi compresi fra

1 e 240 secondi. Si veda la ta-

bella seguente:

Using up to 5 jumpers it is pos-

sible to set times of between 1

and 240 seconds. See the fol-

lowing table:

Unter Verwendung von bis zu 5

Jumpern können Zeiten von 1

bis 240 Sekunden konfiguriert

werden. Die Jumperkombinatio-

nen sind in der folgenden Tabelle

veranschaulicht:

En utilisant jusqu’à 5 jumpers il

est possible de régler des durées

comprises entre 1 et 240 secon-

des. Voir le tableau suivant:

Nella seguente tabella viene de-

scritto il comportamento dei Jum-

pers per la selezione dei tempi

di rampa.

The following table describes the

behaviour of the Jumpers for the

selection of ramp times:

In der folgenden Tabelle wird das

Verhalten der Jumper bei der

Auswahl der Anlaufzeiten be-

schrieben.

Le tableau suivant décrit le com-

portement des Jumpers pour la

sélection des durées de

rampe.

Stato prima dell’azione

Status before action

Zustand vor der Aktion

État avant l’Action

Azione

Action

Aktion

Action

Reazione dell’inverter

Reaction of inverter

Reaktion des Umrichters

Réaction de l’inverseur.

Jumpers non inseriti

Jumpers not inserted

Jumper nicht zugeschaltet

Jumpers non insérés

I tempi di rampa hanno un

settaggio qualunque

The ramp times have an indeterminate

setting

Rampenzeiten mit beliebiger Einstellung

Les durées de rampe ont un réglage

quelconque

Rimozione dell’alimentazione

Removal of power supply

Trennen von der Stromversorgung

Suppression de l’alimentation

Inserimento jumper(s)

Insertion of jumper(s)

Zuschalten des/der Jumper(s)

Insertion jumper(s)

Ripristino dell’alimentazione

Restoration of power suppl

Wiederherstellen der Stromversorgung

Rétablissement de l’alimentation

L’inverter usa i tempi di rampa definiti dal

settaggio corrente dei jumpers

The inverter uses the ramp times defined

by the current jumper settings

Der Umrichter verwendet die Rampenzei-

ten, die durch die aktuelle Konfiguration

der Jumper definiert werden

L’inverseur utilise les durées de rampe

définies par le réglage courant des jumpers

I jumpers di controllo a bordo

dell’inverter sono disponibili per

le seguenti funzioni (inserire il

jumper per abilitare la funzione

prescelta):

Posizione 1: Pot = Run: abilita

il potenziometro come sorgente

di comando frequenza (il riavvio-

automatico è abilitato).

Posizione 2: 24V Analog input:

cambia il range dell’ingresso ana-

logico da 0-10V a 0-24V (adatto

per utilizzo con potenziometro

esterno)

Posizione 3: DC Brake: cambia

la funzione di Stop con OFF1 a

frenatura DC.

Posizione 4: Fan/Pump M~n2:

cambia la curva V/f da Lineare

a Quadratica.

Posizione 5: 60Hz operation:

cambia il settaggio di default del

motore da 50Hz a 60Hz.

The control jumpers in the inver-

ter are available for the following

functions (insert the jumper to

enable the required function):

Position 1: Pot = Run: enables

the potentiometer as the source

of frequency control (automatic

restart is enabled).

Position 2: 24 V Analog input:

changes the analog input range

from 0-10V to 0-24V (suitable

for use with external potentio-

meter).

Position 3: DC Brake: changes

the Stop with OFF1 function to

DC braking.

Position 4: Fan/Pump M~n2:

changes the V/f curve from Line-

ar to Quadratic.

Position 5: 60Hz operation:

changes the motor default setting

from 50Hz to 60Hz.

Die Jumper der Steuerschaltung

am Umrichter stehen für folgende

Funktionen zur Verfügung (den

Jumper zurAktivierung der jewei-

ligen Funktion schließen):

Position 1: Pot = Run: aktiviert

das Potentiometer als Steuer-

quelle für die Frequenz (automa-

tischer Neustart aktiviert).

Position 2: 24 V Analog input:

ändert den Bereich des Analo-

geingangs von 0-10V auf 0-24V

(für Verwendung mit externem

Potentiometer geeignet).

Position 3: DC Brake: ändert die

Funktion Stopp mit OFF1 auf

DC-Bremsung.

Position 4: Fan/Pump M~n2:

ändert die Kurve V/f von linear

auf quadratisch.

Position 5: 60Hz operation:

ändert die Standardeinstellung

des Motors von 50Hz auf 60Hz.

Les jumpers de contrôle à bord

de l’inverseur sont disponibles

pour les fonctions suivantes (in-

sérer le jumper pour habiliter la

fonction choisie):

Position 1: Pot = Run: habiliter

le potentiomètre comme source

de commande fréquence (le ral-

lumage automatique est habilité).

Position 2: 24 V Analogic input:

change la gamme d’entrée ana-

logique de 0-10V à 0-24V (adap-

té pour utilisation avec potentio-

mètre extérieur)

Position 3: DC Brake: change

la fonction d’Arrêt (Stop) contre

OFF1 à freinage DC.

Position 4: Fan/Pump M~n2:

change la courbe V/f de Linéaire

à Quadratique.

Position 5: 60Hz operation:

change le réglage par défaut du

moteur de 50Hz à 60Hz.

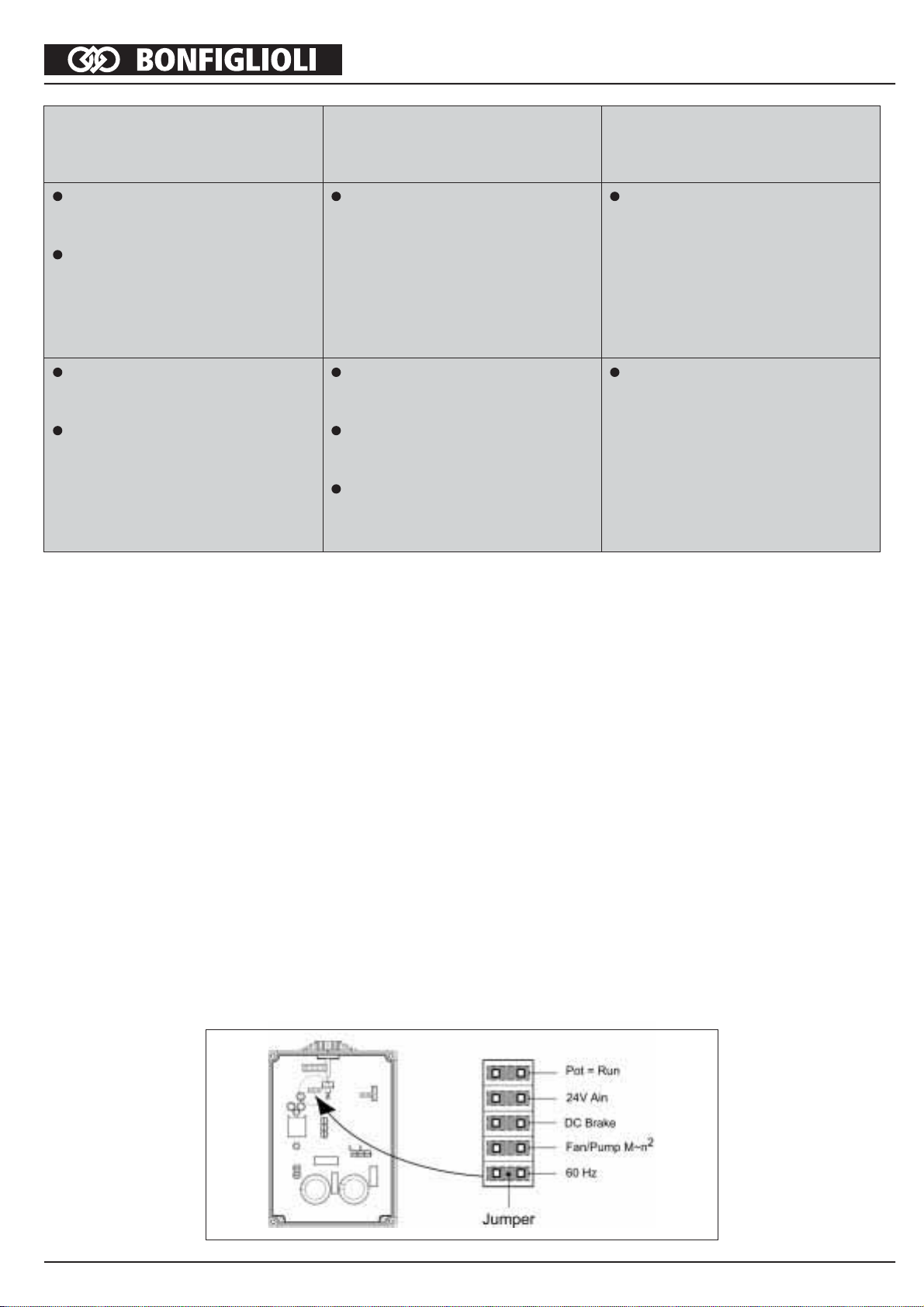

3.2.2 Jumpers del cir-

cuito di controllo

3.2.2 Control circuit

jumpers

3.2.2 Jumper der

Steuerschaltung

3.2.2 Jumpers du cir-

cuit de contrôle

Stato prima dell’azione

Status before action

Zustand vor der Aktion

État avant l’Action

Azione

Action

Aktion

Action

Reazione dell’inverter

Reaction of inverter

Reaktion des Umrichters

Réaction de l’inverseur.

Almeno 1 jumper è inserito

At least 1 jumper inserted

Mindestens ein Jumper zugeschaltet

Au moins 1 jumper est inséré

I tempi di rampa hanno un

settaggio qualunque

The ramp times have an indeterminate

setting

Rampenzeiten mit beliebiger Einstellung

les durées de rampe ont un réglage quel-

conque

Almeno 1 jumper è inserito

At least 1 jumper inserted

Mindestens ein Jumper zugeschaltet

Au moins 1 jumper est inséré

I tempi di rampa hanno un

settaggio qualunque

The ramp times have an indeterminate

setting

Rampenzeiten mit beliebiger Einstellung

Les durées de rampe ont un réglage quel-

conque

Ciclo di potenza

Power cycle

Leistungszyklus

Cycle de puissance

Rimozione dell’alimentazione

Removal of power supply

Trennen von der Stromversorgung

Suppression de l’alimentation

Rimozione jumper(s)

Insertion of jumper(s)

Öffnen des/der Jumper(s)

Suppression des jumper(s)

Ripristino dell’alimentazione

Restoration of power supply

Wiederherstellen der Stromversorgung

Rétablissement de l’alimentation

L’inverter usa i tempi di rampa definiti dal

settaggio corrente dei jumpers

The inverter uses the ramp times defined

by the current jumper settings

Der Umrichter verwendet die Rampenzei-

ten, die durch die aktuelle Konfiguration

der Jumper definiert werden

L’inverseur utilise les durées de rampe

définies par le réglage courant des jumpers

L’inverter usa i tempi di

rampa che erano stati usati

prima di rimuovere i Jumpers

The inverter uses the ramp times which

were used before removing the jumpers

Der Umrichter verwendet die Rampenzei-

ten, die vor dem Öffnen der Jumper einge-

stellt waren

L’inverseur utilise les durées de rampe qui

ont été utilisées avant la suppression des

Jumpers

Con il jumper DC Brake chiuso,

quando si impartisce il comando

di Stop all’inverter, viene appli-

cata la frenatura mediante inie-

zione di corrente DC al motore

per un tempo proporzionale alla

rampa di decelerazione.

L’uso frequente di iniezione di

corrente DC può provocare il

surriscaldamento del motore e

dell’inverter.

With the DC brake jumper clo-

sed, when the command Stop is

given to the inverter, braking is

applied by the injection of DC

current to the motor for a time

proportional to the deceleration

ramp.

Frequent use of the injection of

DC current can cause overhea-

ting of the motor and inverter.

Ist der Jumper DC Brake ge-

schlossen, wird bei Stopp-Befehl

an den Umrichter die Bremsung

durch Gleichstromzufuhr zum

Motor für eine Zeitdauer erreicht,

die zur Verzögerungsrampe pro-

portional ist.

Die häufige Benutzung der Glei-

chstromzufuhr kann ein Überhi-

tzen des Motors und des Umri-

chters verursachen.

Avec le jumper DC Brake fermé,

quand on donne la commande

d’Arrêt à l’inverseur,

le freinage est effectué à travers

injection de courant DC au mo-

teur pour une durée proportion-

nelle à la rampe de décélération.

L’utilisation fréquente de courant

DC peut provoquer la surchauffe

du moteur et de l’inverseur.

Attenzione

N.B.

Achtung

Attention

L’inverter viene fornito con un

settaggio di default standard,

salvo esplicita richiesta del clien-

te o programmazione concordata

con il personale tecnico Bonfi-

glioli in fase di analisi sul campo

dell’applicazione.

L’inverter LMD è distribuito con

il seguente settaggio di default:

-Setpoint di frequenza median-

te ingresso analogico

“sommato” al potenziometro

integrato di bordo.

-Frequenza di uscita da 0 a 50

Hz.

- Ingressi digitali:

DIN1 per comando ON/OFF1

DIN2 per inversione di marcia

DIN3 per reset allarmi.

-Jumpers di Rampa e di Con-

trollo aperti. Riferirsi alla sezio-

ne precedente per i dettagli

sul settaggio dei jumpers.

-Relay programmato per comni-

care condizioni di errore/allarmi.

Per cambiare il settaggio stan-

dard dei parametri è necessario

usare un Basic Operator Panel

(BOP), un Advanced Operator

Panel (AOP) oppure un collega-

mento su porta seriale RS-232

con opportuno programma di co-

municazione installato su Perso-

nal Computer.

The inverter is provided with a

standard default setting, unless

explicitly requested by the custo-

mer for programming agreed with

Bonfiglioli technical personnel

during the analysis stage at the

site of application.

The LMD inverter is delivered

with the following default settings:

-Frequency setpoint through

analog input “added” into the

integrated potentiometer.

-Output frequency from 0 to 50

Hz.

- Digital inputs:

DIN1 for ON/OFF1 command

DIN2 for direction inversion

DIN3 for alarms reset.

-Open Ramp and Control Jum-

pers. Refer to the previous

section for details of jumper

settings.

-Relay programmed to comm

nicate error/alarms conditions.

To change the standard setting

of parameters it is necessary to

use a Basic Operator Panel

(BOP), an Advanced Operator

Panel (AOP) or a connection of

the RS-232 serial port with a

suitable communication program

installed on a Personal Compu-

ter.

Der Umrichter wird mit einer

Standardkonfiguration geliefert,

es sei denn, es liegt eine anders

lautende Kundenspezifikation

vor oder die Programmierung

wurde im Rahmen der Analyse-

phase im Anwendungsbereich

mit dem technischen Personal

der Bonfiglioli spezifisch verein-

bart.

Der Umrichter LMD wird mit fol-

gender Standardkonfiguration

ausgeliefert:

-Frequenzsollwert über Analo-

geingang zzgl. onboard inte-

griertem Potentiometer.

-Ausgangsfrequenz von 0 bis

50 Hz.

- Digitaleingänge:

DIN1 für den Befehl ON/OFF1

DIN2 für die Laufrichtungsu-

mkehr

DIN3 für dieAlarmrückstellung

-Jumper der Rampen und der

Steuerung geöffnet. Für Detai-

ls zur Jumperkonfiguration wird

auf den vorstehendenAbschnitt

verwiesen.

-Programmierung des Realais

zur Kommunikation von Fehler-

zuständen/Alarmen.

Um die Standardkonfiguration der

Parameter zu ändern, benötigen

Sie ein Basic Operator Panel

(BOP), einAdvanced Operator Pa-

nel (AOP) oder die Verbindung mit

einer auf dem PC installierten, ge-

eigneten Kommunikationsanwen-

dung über die serielle Schnittstelle

RS-232.

L’inverseur est fourni avec un

réglage par défaut, sauf deman-

de du client ou programmation

concordée avec le personnel te-

chnique Bonfiglioli en phase

d’analyse sur le terrain d’appli-

cation.

L’inverseur LMD est distribué

avec le réglage suivant:

-Setpoint de fréquence à tra-

vers l’entrée analogique

“sommé” au potentiomètre de

bord intégré.

-Fréquence de sortie de 0 à 50

Hz.

- Entrées digitales:

DIN1 pour commande

ON/OFF1

DIN2 pour inversion de mar-

che

DIN3 pour reset alarmes.

-Jumpers de Rampe et de Con-

trôle ouverts. Se référer à la sec-

tion précédente pour les détails

sur le réglage des jumpers.

-Relais programmé pour com-

muniquer les conditions d’er-

reurs/alarmes.

Pour changer le réglage stan-

dard des paramètres il faut utili-

ser un Basic Operator Panel

(BOP),

un Advanced Operator Panel

(AOP) ou bien un branchement

sur porte sérielle RS-232 avec

programme de communication

installé sur Personal Computer.

3.2.3 Settaggio di De-

fault dell’inverter

3.2.3 Inverter

default \ setting

3.1.1 Standardkonfi-

guration des

Umrichters

3.2.3 Réglage par

défaut de l’inver-

seur

3.2.4 Operazioni di De-

fault con control-

lo da morsettiera

3.2.4 Default Opera-

tions with con-

trol from the ter-

minal block

3.2.4 Standardopera-

tionen mit Steue-

rung über die

Klemmleiste.

3.2.4 Opérations par

défaut avec con-

trôle par bornier

L’inverter è programmato di de-

fault (fatta eccezione per i casi

sopra menzionati) per essere

comandato da morsettiera.

Atale scopo connettere i termi-

nali come mostrato in figura 6

(pag. 10). Il settaggio di default

dei terminali della morsettiera è

The inverter is default program-

med (with the exception of the

cases mentioned above) to be

commanded from the terminal

block.

To achieve this, connect the ter-

minals as shown in figure 6 (p.

10). The default setting of the ter-

Der Umrichter ist standardmäßig

(mit Ausnahme der oben ge-

nannten Fälle) für die Steuerung

über die Klemmleiste program-

miert.

Schließen Sie hierfür die Klem-

men wie inAbbildung 6 (Seite 10)

gezeigt an. Die Standardkonfigu-

L’inverseur est un programme par

défaut (exception faite pour les

cas mentionnés ci-dessus) qui

doit être commandé par bornier.

Dans ce but brancher les termi-

naux comme indiqué sur la figure

6 (pag.10). Le réglage standard

des terminaux du bornier est déc

Nota

Utilizzando l’ingresso analogico

da solo, il potenziometro incor-

porato dovrebbe essere ruotato

completamente in senso anti-

orario per garantire che esso sia

disattivato.

Note

Using the analog input alone, the

built-in potentiometer should be

completely rotated anti-clockwise

to ensure that it is deactivated.

Anmerkung

Wird der Analogeingang allein

verwendet, muss das integrierte

Potentiometer komplett gegen

den Uhrzeigersinn gedreht wer-

den um dessen Deaktivierung

zu garantieren.

Note

En utilisant l’entrée analogique

seule, le potentiomètre incorporé

devrait être complètement tourné

dans le sens inverse des aiguilles

d’une montre pour garantir sa

désactivation.

descritto nella tabella di pag. 11.

-START/STOP comando:

chiudere DIN1 su +24VDC per

rotazione destra chiudere DIN2

su+24VDC perrotazionesinistra

-SETPOINT di frequenza:

Potenziometro Interno + Ingres-

so Analogico (P1000 = 27).

In tale situazione, allo scopo

di fornire al drive un setpoint di

frequenza, l’utilizzatore può:

1.Ruotare la manopola del po-

tenziometro incorporato.

2.Applicare un potenziometro

esterno o applicare un segnale

esterno di tensione analogi-

ca fra i morsetti 6 e 7.

minals in the terminal block is

described in the table on p. 11.

-START/STOP command:

fasten DIN1 to +24VDC for

right rotation fasten DIN2 to

+24VDC for left rotation

-Frequency SETPOINT:

Internal potentiometer + Ana-

log input (P1000 = 27).

In this situation, in order to pro-

vide a frequency setpoint to the

drive, the user can:

1.Rotate the knob on the built in

potentiometer.

2.Apply an external potentiome-

ter or apply an external analog

voltage signal between termi-

nals 6 and 7.

ration der Klemmen ist in der

Tabelle auf Seite 11 beschrieben.

-Befehl START/STOPP:

Für Drehung nach rechts DIN1

an +24V DC schließen

Für Drehung nach links DIN2

auf +24V DC schließen

-SOLLWERT der Frequenz:

Internes Potentiometer +Ana-

logeingang (P1000 = 27).

Um für den Antrieb einen Fre-

quenzsollwert festzulegen kann

der Benutzer in dieser Situation:

1.Den Regler des integrierten

Potentiometers drehen.

2.Ein externes Potentiometer an-

schließen oder zwischen den

Klemmen 6 und 7 ein externes

Analogspannungssignal an-

bringen.

crit dans le tableau de la page 11.

-Commande MACHE/ARRÊT:

fermer DIN1 su +24VDC pour

rotation droite fermer DIN2 su

+24VDC pour rotation gauche

-SETPOINT de fréquence:

Potentiomètre Interne + Entrée

Analogique (P1000 = 27).

Dans cette situation, dans le but

de fournir au drive un setpoint de

fréquence, l’utilisateur peut:

1. Faire tourner le bouton de ré-

glage incorporé.

2. Appliquer un potentiomètre

extérieur ou appliquer un signal

extérieur de tension analogique

entre les bornes 6 et 7.

Se l’inverter viene alimentato

quando il potenziometro non è

in posizione OFF, l’unità può au-

tomaticamente ripartire ed ese-

guire la rampa di accelerazione

fino alla frequenza di setpoint (la

funzione di autorestart è attiva

per default).

If power is supplied to the inverter

while the potentiometer is not in

the OFF position, the unit can

restart automatically and carry

out the acceleration ramp up to

the setpoint frequency (the auto-

restart function is activated as

default).

Wird der Umrichter mit Spannung

versorgt, während sich das Poten-

tiometer nicht in Position OFF be-

findet,kann dieEinheit automatisch

neustarten unddieBeschleunigun-

gsrampebis zum Frequenzsollwert

ausführen (die Funktion des auto-

matischen Neustarts ist als Stan-

dard voreingestellt).

Si l’inverseur est alimenté quand

le potentiomètre n’est pas en

position OFF, l’unité peut auto-

matiquement repartir et exécuter

la rampe d’accélération jusqu’à

la fréquence de setpoint (la fon-

ction de mise en marche auto-

matique/autostart est activée par

défaut).

Attenzione

N.B.

Achtung

Attention

3.2.5 Jumper per la

funzione

“Pot =Run”

Con il jumper “Pot = Run” chiuso,

il controllo potenziometrico pro-

cura oltre al valore di frequenza,

anche la sorgente di comando

ON/OFF come switch elettronico.

Per ottenere il comando di Run

mediante potenziometro, questo

deve essere ruotato in senso

orario. Questo movimento procu-

rerà un effetto di switch elettro-

nico che determinerà la partenza

del motore anche senza la chiu-

sura di alcun interruttore fisico

sugli ingressi digitali della mor-

settiera.

Per commutare l’inverter in OFF,

ruotare completamente il poten-

ziometro in senso antiorario (po-

sizione OFF).

3.2.5 Jumper for the

“Pot = Run”

function

With the “Pot = Run” jumper clo-

sed, the potentiometer control

provides, in addition to the fre-

quency value, the source of the

ON/OFF command, as an

electronic switch.

To obtain the command RUN

through the potentiometer, it must

be rotated in a clockwise direc-

tion. This movement provides an

electronic switch effect which

starts the motor without the clo-

sing of any physical switch on

the digital input of the terminal

block.

To switch the inverter to OFF,

rotate the potentiometer comple-

tely in an anti-clockwise direction

(OFF position).

3.2.5 Jumper für die

Funktion

“Pot = Run”

Bei geschlossenem Jumper “Pot

= Run“ übt die potentiometrische

Steuerung außer der Bereitstel-

lung des Frequenzwertes außer-

dem die Funktion eines elektro-

nischen Schalters für den

ON/OFF-Befehl aus.

Um den Run-Befehl mit Hilfe des

Potentiometers zu erteilen, muss

dieses im Uhrzeigersinn gedreht

werden.

Dies führt zu einer Wirkung als

elektronischer Schalter, der den

Motorstart auch ohne effektive

Betätigung eines physischen

Schalters an den Digitaleingän-

gen der Klemmleiste auslöst.

Um den Umrichter auf OFF zu

schalten, das Potentiometer

komplett gegen den Uhrzeiger-

sinn drehen.

(Position OFF).

3.2.5 Jumper pour la

fonction “Pot = Run”

Avec le jumper “Pot = Run” fermé,

le contrôle par potentiomètre don-

ne, en plus de la valeur de

fréquence, la source de comman-

de ON/OFF avec Switch électro-

nique.

Pour obtenir la commande de

Run à travers le potentiomètre,

ce dernier doit être tourné dans

le sens des aiguilles d’une mon-

tre.

Ce mouvement provoquera un

switch életronique qui détermine-

ra le départ du moteur même en

cas de fermeture de certains in-

terrupteurs physiques sur les en-

trées digitales du bornier.

Pour commuter l’inverseur sur

OFF, tourner complètement le

potentiomètre dans le sens inver-

se des aiguilles d’une montre.

(position OFF).

Modalità operative diverse da

quelle di default richiedono l’uso

di una tastiera (BOP oppure

AOP) o di un software di comu-

nicazione seriale installato su

Personal Computer allo scopo

di modificare i valori dei parametri

dell’inverter secondo specifiche

esigenze dell’utilizzatore.

Il Basic Operator Panel (BOP) -

codice: 718 802 002 - è una ta-

stiera di programmazione che

deve essere equipaggiata con

un Operator Panel Mounting Kit

(OPM) - codice: 718 800 005 -

e connessa all’interfaccia seriale

dell’inverter LMD mediante il ca-

vo di collegamento in dotazione

allo stesso OPM. Questo colle-

gamento è mostrato nel disegno

seguente.

Un’alternativa al BOP è la tastie-

raAOP (Advanced Operator Pa-

nel) - codice 718 802 003 - che

rappresenta un’evoluzione della

prima per quanto riguarda le fun-

zionalità offerte all’utente. La

tastiera AOP, come la BOP, ri-

chiede sempre l’utilizzo del-

l’OPM.

Operating modes other than the

default mode require the use of

use of a keyboard (BOPorAOP)

or serial communication software

installed on a Personal Computer

which can modify the values of

the inverter parameters accor-

ding to the specific requirements

of the user.

The Basic Operator Panel (BOP)

– code no.: 718 802 002 – is a

programming keyboard which

must be fitted with an Operator

Panel Mounting Kit (OPM) – co-

de no: 718 800 005 – and con-

nected to the serial interface of

the LMD inverter by the connec-

ting cable provided with the kit.

This connection is shown in the

diagram below.

An alternative to the BOP is the

AOP(Advanced Operator Panel)

– code no. 718 802 003 – which

is a development of the former

where the functionality offered

to the user is concerned. The

AOP keyboard, like the BOP,

also requires the use of the OPM.

Betriebsarten, die sich von den

Standardmodalitäten unterschei-

den, erfordern die Verwendung

einer Tastatur (BOP oder AOP),

bzw. einer auf dem PC installier-

ten Kommunikationssoftware um

die Parameter des Umrichters

entsprechend den spezifischen

Anforderungen des Nutzers zu

ändern.

Das Basic Operator Panel (BOP)

- Code 718 802 002 - ist eine

Programmiertastatur, die mit ei-

nem Operator Panel Mounting

Kit (OPM) - Code 718 800 005

- ausgestattet und über das im

Lieferumfang des OPM enthalte-

ne Verbindungskabel an die se-

rielle Schnittstelle des Umrichters

LMD angeschlossen werden

muss. Der Anschluss ist in der

folgenden Zeichnung veran-

schaulicht.

Alternativ zum BOP kann die

AOP-Tastatur (Advanced Opera-

tor Panel) – Code 718 802 003

- verwendet werden, die bezügli-

ch des verfügbaren Funktionsu-

mfangs eine erweiterte Neuver-

sion der zuvor genannten ist.

Sowohl die AOP- als auch die

BOP-Tastatur erfordert die Ve-

rwendung des OPM.

Les modalités opérationnelles

différentes de celles par défaut

demandent l’usage d’un clavier

(BOP ou bien AOP) ou d’un sof-

tware de communication sérielle

installé sur Personal Computer

dans le but de modifier les va-

leurs des paramètres de l’inver-

seur selon les exigences spéci-

fiques de l’utilisateur.

Le Basic Operator Panel (BOP)

– code: 718 802 002 – est un

clavier de programmation qui

doit être équipé avec un Operator

Panel Mounting Kit (OPM) - co-

de: 718 800 005 – et connecté

a l’interface LMD à travers le

câble de branchement fourni

avec OPM.

Ce branchement est montré

dans le dessin suivant.

En alternative au BOP il y a le

clavierAOP (Advanced Operator

Panel) – code 718 802 003 – qui

représente une évolution en ce

qui concerne l’aspect fonctionnel

offert à l’utilisateur.

Le clavier AOP, comme le BOP,

nécessite toujours l’usage

d’OPM.

3.2.6 Modo di operare

con tastiera

BOP e AOP

3.2.6 Operating mode

with BOP and

AOP keyboard

3.2.6 Bedienung der

BOP und AOP-

Tastaturen

3.2.6 Mode d’opéra-

tion avec clavier

BOP et AOP

LMD - OPM kit

(codice 718800005)

Il codice comprende il cavo di

collegamento

LMD – OPM kit

(code no. 718800005)

This code also includes the

Connecting cable

Set LMD – OPM

(Code 718800005)

Der Code umfasst auch

das Anschlusskabel

LMD – OPM kit

(code 718800005)

Le code comprend également

le câble de branchement

Tatiera BOP/AOP

(codice 718802002/718802003)

BOP/AOP keyboard

(code nos. 718802002/718802003)

BOP/AOP-Tastatur

(Code 718802002/718802003)

Clavier BOP/AOP

(code 718802002/718802003)

Per monitorare lo stato dell’LMD

senza ricorrere all’uso di

BOP/AOP, si può prestare atten-

zione al LED incorporato con il

potenziometro di bordo, situato

nell’incavo ricavato sul coperchio

dell’inveter.

To monitor the status of the LMD

without recourse to the

BOP/AOP, the operator can take

advantage of the LED incorpora-

ted with the built-in potentiometer,

located in the recess in the inver-

ter cover.

Um den Betriebsstatus des LMD

zu überwachen ohne eine BOP-

bzw.AOP-Tastatur zu benutzen,

beobachten Sie die LED am in-

tegrierten Potentiometer, die sich

in der Aussparung an der Umri-

chterabdeckung befindet.

Pour contrôler l’état du LMD sans

recourir à l’usage de BOP/AOP,

on peut prêter attention au vo-

yant incorporé avec le potentio-

mètre de bord, situé dans le

creux du couvercle de l’inverseur.

3.2.7 Diagnostica

allarmi

3.2.7 Diagnostic

alarms

3.2.7 Alarmdiagnose

3.2.7 Diagnostic

alarmes

LED /

LED

VOYANT

/ LED

1.Spengere l’inverter.

2.Rimuovere l’alimentazione dal-

l’inverter.

3.Ristabilire l’alimentazione al-

l’inverter.

4.Accendere nuovamente.

5.Gli allarmi sono resettabili uti-

lizzando, ad esempio, l’ingres-

so digitale DIN3 (programmato

di default a tale scopo).

Spengere l’inverter se la condi-

zione di allarme persiste.

Per ulteriori designazioni di codi-

ce errori, si faccia riferimento al

Manuale Operativo dell’LMD.

1.Switch off the inverter.

2.Remove the power supply

from the inverter.

3.Restore power supply to inver-

ter.

4.Switch on again.

5.The alarms can be reset using,

for example, the digital input

DIN3 (programmed as default

for this purpose).

Switch off the inverter if the alarm

condition persists.

For further definitions of error

codes, refer to the LMD Opera-

ting manual.

1.Den Umrichter ausschalten.

2.Den Umrichter von der

Stromversorgung trennen.

3.Den Umrichter erneut an die

Stromversorgung anschließen.

4.Erneut einschalten.

5.Die Alarme können beispiel-

eise unter Verwendung des

Dgitaleingangs DIN3 (hierfür

sandardmäßig vreingestellt)

zrückgestellt werden.

Sollte der Alarmstatus weiterhin

aktiv bleiben, den Umrichter aus-

schalten.

Für weitere Informationen zu den

Fehlercodes wird auf das Benut-

zerhandbuch des LMD verwiesen.

1.Éteindre l’inverseu .

2.Supprimer l’alimentation pro-

venant de l’inverseur.

3.Rétablir l’alimentation de l’in-

verseur.

4.Allumer de nouveau.

5.Les alarmes sont de nouveau-

réglables en utilisant, par

exemple, l’entrée digitale DIN3

(programmée par défaut dan-

sce but).

Éteindre l’inverseur si l’alarme

persiste.

Pour des dénominations supplé-

mentaires de codes d’erreur,

consultez le Manuel Opération-

nel du LMD.

Se si verifica un blocco

dell’inverter:

If the inverter stops:

Wenn der Umrichter

blockiert:

En cas de blocage de

l’inverseur:

Tipo di segnalazione del LED /

Type of signal at LED

Anzeige der LED /

Type de signalisation du VOYANT

Significato /

Meaning

Bedeutung / Signification

200 ms ON / 800 ms OFF Inverter acceso/pronto /

Inverter on/ready

Umrichter eingeschaltet/bereit /

Inverseur allumé/prêt

OFF

Continuo ON /

Continuously ON

Permanent ON /

Continu ON

800 ms ON / 200 ms OFF

500 ms ON / 500 ms OFF

Inverter non alimentato /

No power to inverter

Umrichter nicht mit Strom versorgt /

Inverseur non alimenté

Motore in marcia /

Motor running

Motor läuft /

Moteur en marche

Allarme (generale) /

Alarm (general)

Alarm (allgemein) /

Alarme (générale)

Blocco (generale) /

Stop (general)

Sperre (allgemein) /

Blocage (général)

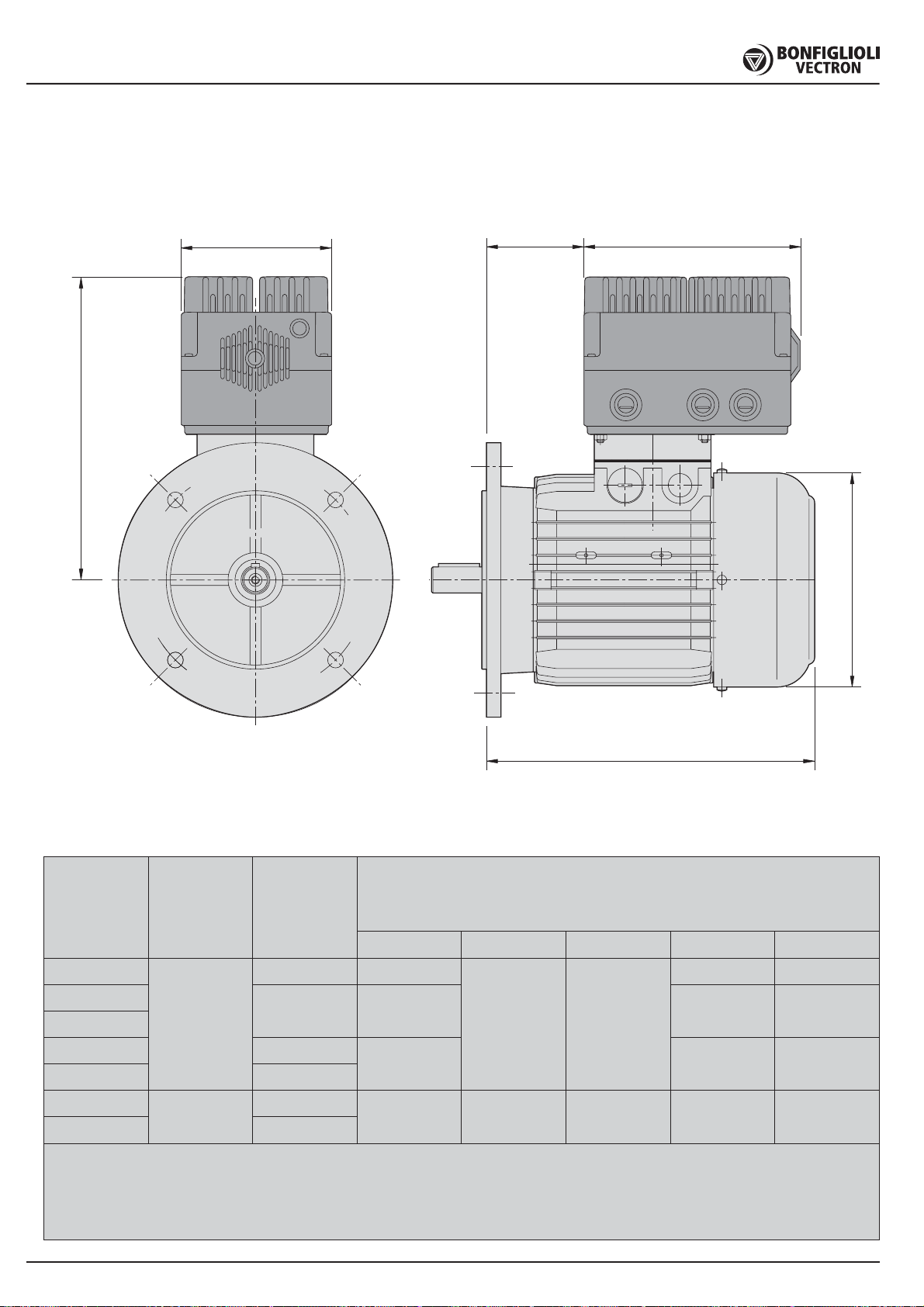

Dimensioni di ingom-

bro motori BN con in-

verter integrato LMD

Dimension of BN mo-

tors with integrated

LMD inverter

Gesamtabmessungen

der motoren BN mit in-

tegriertem umrichter

LMD

Dimensions d’encom-

brement moteurs BN

avec inverseur LMD in-

tégré

LB (nota:1) /

LB (note:1) /

LB (Anm:1) /

LB (note:1)

TIPO INVERTER

INVERTER TYPE

UMRICHTER TYP

TYPE INVESEUR

TIPO CASE

CASE TYPE

GEHÄUSE TYP

TYPE

TIPO MOTORE

MOTOR TYPE

MOTOR TYP

TYPE MOTEUR

DIMENSIONI /

DIMENSION /

ABMESSUNGEN /

DIMENSIONS

225

154 222

286 177 255 46

307

219

234

276

AD AF LL V LB

236

241

LMD 037

LMD 055

LMD 075

LMD 110

LMD 150

LMD 220

LMD 300

BN71

BN80

BN90S

BN90L

BN100

NOTE /

NOTES

/ ANMERKUNGEN /

NOTES

Nota 1: La dimensione LB e tutte le altre non indicate, sono uguali a quelle dei motori standard Bonfiglioli.

Note1: The dimension LB and all others not shown are the same as those of standard Bonfiglioli motors.

Anmerkung 1: Das Maß LB und alle anderen, hier nicht angegebenen Maße entsprechen den Abmessungen der Standardmotoren von Bonfiglioli.

Note 1: La dimension LB et toutes les autres non indiquées, sont identiques à celles des moteurs standard Bonfiglioli.

Table of contents

Other BONFIGLIOLI Vectron Inverter manuals

BONFIGLIOLI Vectron

BONFIGLIOLI Vectron ACTIVE CUBE Series Instructions for use

Popular Inverter manuals by other brands

Voltronic Power

Voltronic Power Axpert Plus Duo user manual

Guardian

Guardian QuietSource 005336-1 owner's manual

Samlexpower

Samlexpower PST-600-12 owner's manual

AEG

AEG Si 150 Operation and safety notes

EDECOA

EDECOA DPP10 user manual

SMA

SMA NA-BOX 12 operating manual

SHARKS

SHARKS 185 IGBT manual

Orbit

Orbit AC/DC-1200 Series User's guide and technical reference manual

Schweizer

Schweizer MSP-FR-EW Mounting instructions

Tektronix

Tektronix 1910 Operator's manual

Mosa

Mosa GE 12000 KSX/GS - AVR User and maintenance guide

Full Boar

Full Boar FBT-3100 instruction manual

KEHUA TECH

KEHUA TECH SPI-B2 Series user manual

Elenco Electronics

Elenco Electronics GF-8026 user guide

ZONHAN

ZONHAN CM30D series user manual

Dolmar

Dolmar GE-1100 instruction manual

Lenze

Lenze EVS 9300 series System manual

Watt Drive

Watt Drive S3 Series manual

BONFIGLIOLI Vectron LMD Series User manual

Popular Inverter manuals by other brands
