BoomToneDJ Maxi Spot 90 User manual

1
Maxi Spot 90
Lyre asservie DMX à LED 90W
90W DMX Moving Head
MODE D’EMPLOI – USER MANUAL

2
Français
1- Instructions de sécurité
WARNING
Conservez ce manuel pour une future consultation. Si vous revendez cet appareil,
veillez à transmettre également ce manuel d’utilisation au nouvel acquéreur.
Déballez entièrement l’appareil ainsi que tous ses accessoires. Vérifiez qu’il n’y a
aucun dommage et que l’appareil se trouve en parfait état.
Il est important d’utiliser le câble d’alimentation secteur fourni (câble avec terre).
Toujours débrancher l’appareil avant une intervention technique ou avant son
entretien.
Température ambiante maximum pour un fonctionnement optimal de l’appareil :
40°C. Ne pas utiliser l’appareil si la température ambiante dépasse cette valeur.
En cas de problème de fonctionnement, arrêtez immédiatement l’appareil. Ne pas
essayer de le réparer soi-même. Contactez votre revendeur ou faites appel à un
réparateur spécialisé et agréé. Il n’y a aucune pièce remplaçable par l’utilisateur.
Ne pas brancher cet appareil sur un bloc de puissance variable type “ Dimmer pack”
Afin de réduire et d’éviter tout risque d’électrocution ou d’incendie, ne pas utiliser
cet appareil dans un milieu humide ou sous la pluie.
Ne pas regarder directement le faisceau lumineux.
Cet appareil doit être installé avec un crochet solide et de dimension adéquate au
poids supporté. L’appareil doit être vissé au crochet et serré convenablement afin
d’éviter toute chute due aux vibrations produites par la machine en fonctionnement.
L’accroche de l’appareil doit être sécurisée par une élingue de sécurité. Assurez-vous
également que la structure (ou point d’accroche) peut supporter au moins 10X le
poids de l’appareil accroché.
L’appareil doit être installé par une personne qualifiée et doit être placé hors de
portée du public.
Avant d’utiliser votre matériel, nous vous recommandons de lire
l’ensemble des instructions de ce manuel.

3
2- Présentation du produit

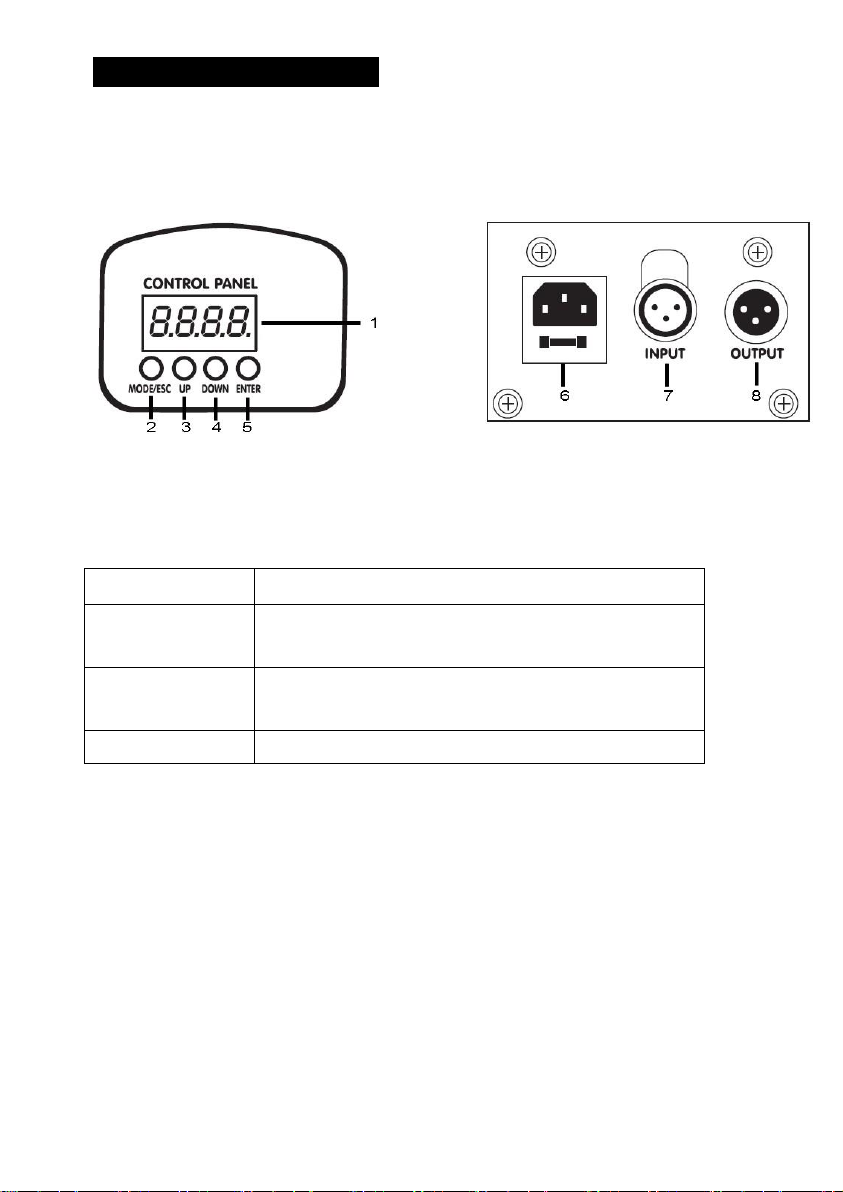

Boutons:
2 MENU
Sélection des fonctions
3 UP
Navigation vers le haut ( en avant) dans les
menus et fonctions.
4 DOWN
Navigation vers le bas ( en arrière) dans les
menus et fonctions.
5 ENTER
Validation des fonctions et valeurs choisies.
6 Connecteur d’alimentation avec fusible intégré.
7 DMX input: Pour la connexion du câble DMX d’arrivée (type XLR 3
broches).
8 DMX output: pour la connexion du câble DMX de sortie (vers d’autres
appareils DMX)

4
3- Caractéristiques techniques
1 LED 90W CREE très haute luminosité
Roue de 7 gobos
Effet strob
Prisme 3 facettes
Modes de fonctionnement : Auto, Sound, DMX
Roue de 7 couleurs
Contrôlable en DMX 16 canaux
Dimmer 0~100% très linéaire + effet stroboscope à vitesse variable.
Mouvements PAN/TILT très rapides
Anneau de LED 6x10W RGBW 4in1 pour un effet Wash supplémentaire
Tension d’alimentation : AC100V~240V 50/60Hz
Angle du faisceau lumineux: 15°
Fusible: T 1A
IP20
Consommation électrique : 100W max
Dimensions: 290 x 160 x 185 mm
Poids NET: 3.2 kg
Poids Brut : 4.2 kg
Ce projecteur intelligent respecte les normes européenne en
vigueur : EN 2014/30/EU, EN 2011/65/EU, EN 2014/35/EU.
Détail des Menus :

5
4-Modes de fonctionnement
3 modes de fonctionnement disponibles :
1. Mode automatique avec fonction Maître/esclave, effets préprogrammés
2. Mode DMX –Contrôlé par un contrôleur DMX
3. Mode Sound : détection de la musique
Mode automatique avec fonction Maître/Esclave , Effets pré-programmés.
En mode Maître/Esclave, le premier appareil commande les suivants. Ce mode est très
pratique lorsqu’il vous faut faire une installation rapide avec un résultat immédiat.
Le Maxi Spot 90 est par défaut en “mode Maître” si aucun câble DMX n’est branché à
son entrée DMX IN.
De même, Le Maxi Spot 90 est en « mode Esclave » ou “DMX” dès qu’il reçoit un signal
DMX sur son entrée DMX IN.
Le Maxi Spot 90 « Maître » peut être configuré en Mode Automatique « Simple » ou en
mode Automatique « Audio ». (voir tableau ci-contre)
Menu
Description
Addr
A001-A512 addresse DMX
CHnd
Nombre de canaux DMX
SLnd
Running mode selection (DMX self-walking voice control)
Pset
Inversion du Pan
Tilt
Inversion du Tilt
SEne
Ajustement de la sensibilité du mic. (0 -100)
LED
Eclairage de l’écran
DISP
Inversion de l’écran
Ver
Version du logiciel
Faet
Reglages d’usine

6
Mode DMX
Appuyez sur la touche « MENU », puis sélectionnez la fonction “A001”.
Sélectionnez la valeur d’adresse DMX souhaitée grâce aux touches « UP » et
« DOWN ».
Protocole DMX
16CH
fonction
Valeur
DMX
Description
1
Pan
0-255
2
Pan fine
0-255
3
Tilt
0-255
4
Tilt fine
0-255
5
Vitesse
0-255
Vitesse Pan/Tilt
6
Dimmer du Spot
0-255
Intensité lumineuse de 0 à 100%
7
Shutter
0-10
N/A
11-255
Vitesse de clignotement
8
Roue de couleurs
0-4
Blanc
5--12
Couleur 1
13-20
Couleur 2
21-28
Couleur 3
29-36
Couleur 4
37-44
Couleur 5
45-52
Couleur 6
53-60
Couleur 7
61-68
Demie couleur 1
69-76
Demie couleur 2
77-84
Demie couleur 3
85-92
Demie couleur 4

7
93-100
Demie couleur 5
101-108
Demie couleur 6
109-116
Demie couleur 7
117-124
Demie couleur 8
125-127
Blanc
128-191
Effet Rainbow
192-255
Effet rainbow inversé
9
Roue de gobos
0-7
Ouvert
8-15
Gobo 1
16-23
Gobo 2
24-31
Gobo 3
32-39
Gobo 4
40-47
Gobo 5
48-55
Gobo 6
56-63
Gobo 7
64-127
Gobo shake
128-191
Défilement continu des gobos
192-255
Défilement continu inverse des gobos
10
Prisme
0-7
N/A
8-127
Prisme engagé
128-255
Rotation du prisme
11
Dimmer du Wash
0-255
Intensité lumineuse des LED Wash
12
Shutter du wash
0-0
N/A
1-255
Vitesse de clignotement du wash)
13
Couleurs prédéfinies
0-15
Eteint
16-31
Rouge
32-47
Vert
48-63
Bleu
64-79
Blanc
80-255
Autres couleurs

8
14
Effet auto
0-49
N/A
50-149
Mode jump
150-255
Mode dégradé
15
macro
0-49
No function
50-149
Mode auto stand alone
150-255
Mode son
16
reset
0-240
N/A
241-255
Redémarrage (5s)

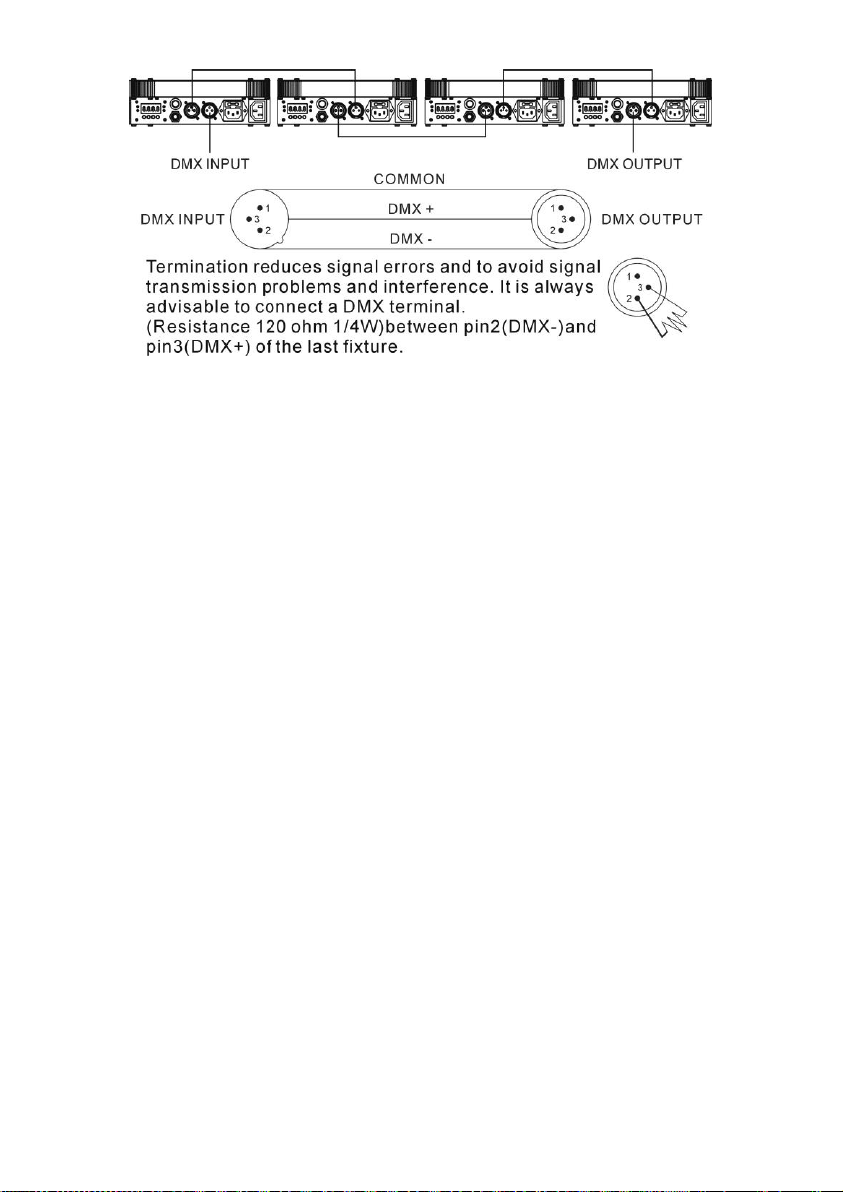

Connexions DMX-512
The DMX512 is widely used in intelligent lighting control, with a maximum of 512
channels.
Si vous utilisez un contrôleur équipé d’une sortie DMX en XLR 5 points, vous
devez vous procurer un adaptateur XLR 5 points/3 points.
Sur le dernier appareil de la chaine DMX, il est conseillé d’utiliser un
« bouchon DMX ». (une résistance de 120 Ohms 1/4W entre le pin 2(DMX-) et le
pin 3(DMX+) placée dans un connecteur DMX mâle).
Connectez “ à la chaine” les appareils les uns après les autres : Sortie DMX vers
Entrée DMX de l’appareil suivant. Le câble DMX ne doit JAMAIS être un câble en
“Y”. La liaison DMX-512 transporte un signal à haute vitesse. Les câbles utilisés

9
pour cette liaison doivent être de bonne qualité et en bon état.
Chaque appareil doit avoir une adresse DMX bien précise pour qu’il puisse être
contrôlé par le contrôleur DMX.
Dépannage
Voici quelques suggestions si vous rencontrez des problèmes avec votre appareil.
A. L’appareil ne fonctionne pas du tout.
1. Vérifiez le cordon d’alimentation et le fusible.
2. Assurez-vous que votre prise soit bien alimentée.
B. L’appareil ne répond pas ou pas correctement aux commandes DMX.
1. Vérifiez vos câbles DMX
2. Vérifiez votre adressage DMX
3. Essayez un autre contrôleur DMX
4. Vérifiez que vos câbles DMX ne passent pas à proximité de câbles haute tension,
ce qui pourrait créer des interférences.
C. Ne réagit pas au son
1) Vérifiez le bon le mode
2) Vérifiez qu’il n’y a pas de câble DMX branché sur DMX IN
3) Tapotez directement sur le microphone pour tester sa réactivité.
Entretien
Un nettoyage extérieur de l’appareil doit être fait régulièrement. Les lentilles doivent
être nettoyées pour une luminosité optimum. Si l’appareil est installé dans un
environnement poussiéreux ou avec de la fumée cet entretien régulier est très
important. Il est possible qu’un nettoyage des optiques par l’intérieur soit également
nécessaire. Débranchez l’appareil avant toute intervention !
Utilisez un chiffon propre avec très peu de liquide vitre. Toujours bien sécher les
parties nettoyées.

10
English
1- Safety Instructions
WARNING
Please keep this User Manual for future consultation. If you sell the fixture to
another user, be sure that he also receives this instruction booklet.
Unpack and check carefully there is no transportation damage before using the
fixture.
It’s important to ground the yellow/green conductor to earth in order to avoid
electric shock.
Disconnect main power before servicing and maintenance.
Maximum ambient temperature is Ta : 40℃. Don’t operate it where the
temperature is higher than this.
In the event of serious operating problem, stop using the fixture immediately.
Never try to repair the fixture by yourself. Repairs carried out by unskilled people
can lead to damage or malfunction. Please contact the nearest authorized
technical assistance center. There are no user serviceable parts inside the fixture.
Do not connect the device to any dimmer pack.
To prevent or reduce the risk of electrical shock or fire, do not expose the fixture
to rain or moisture.
Do not look directly at the LED light beam while the fixture is on.
Do not touch any wire during operation.
The unit should be mounted via its screw holes on the bracket. Always ensure
that the unit is firmly fixed to avoid vibration and slipping while operating.
Always ensure that the structure to which you are attaching the unit is secure
and is able to support a weight of 10 times of the unit’s weight. Also always use a
safety cable that can hold 12 times of the weight of the unit when installing the
fixture.
The equipment must be fixed by professionals. And it must be fixed at a place
where is out of the touch of people and has no one pass by or under it.
Please read the instructions carefully which include important information about
the installation, operation and maintenance.

11
2- Unit Description

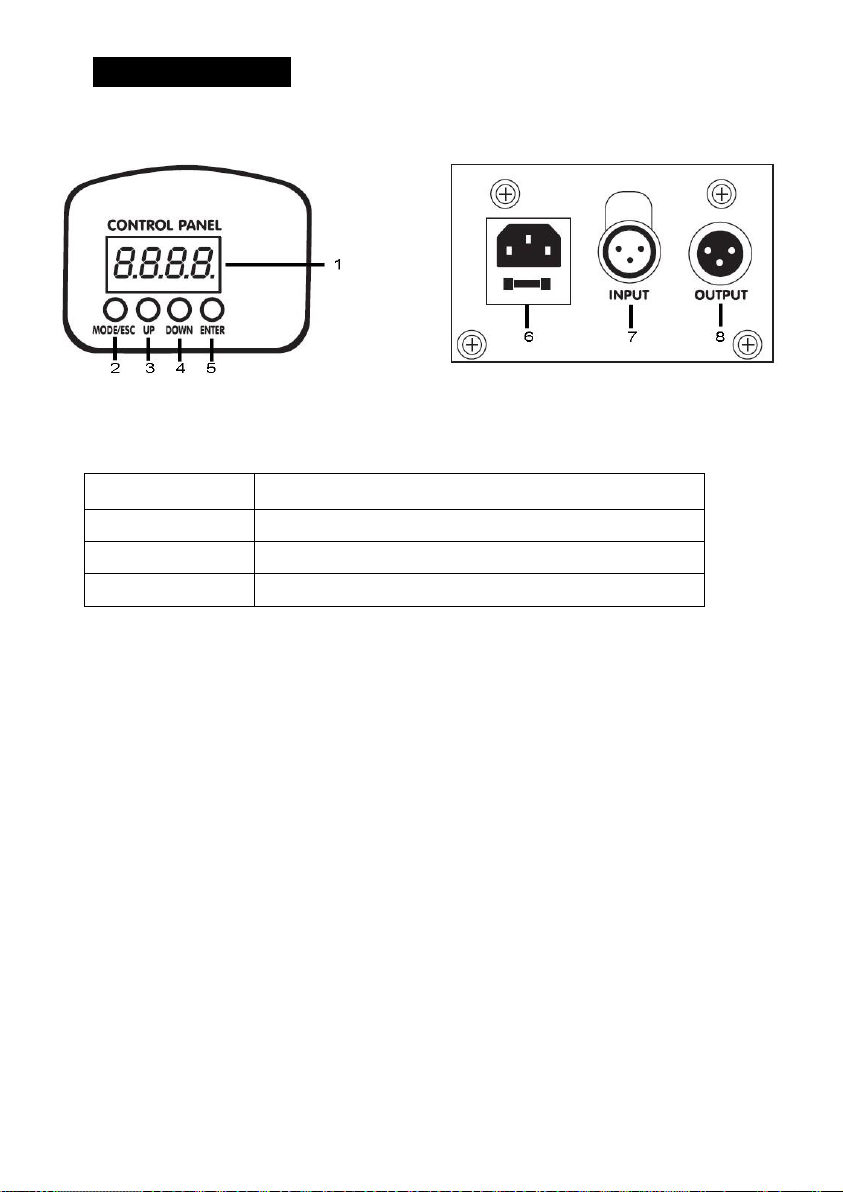

Buttons:
2 MENU
To select the programming functions
3 UP
To go forward in the selected functions
4 DOWN
To go backward in the selected functions
5 ENTER
To confirm the selected functions
6 Mains input: Connect to supply mains power.
7 DMX input: For DMX512 link, use 3/5-pin XLR plug cable to input DMX
signal.
8 Output: For DMX512 link, use 3/5-pin XLR plug cable to link the next unit.
This BoomToneDJ fixture is complying with European standards: EN 2014/30/EU, EN
2011/65/EU, EN 2014/35/EU.

12
3- Technical Specifications
90W high brightness CREE LED
6x10W RGBW Wash LED
7 gobos
Gobo shake effect
Strob effect
Operational modes : Auto, Sound, DMX
7 colors
Controled by 16 DMX channels
Linear dimmer 0~100%
Fast PAN/TILT Movements
Power : AC100V~240V 50/60Hz
Beam angle: 15°
Fuse: T 3A
IP20
Power consumption : 100W max
Dimensions: 290 x 160 x 185 mm
N.W.: 3.2 kg
G.W. : 4.2 kg
Main Function

13
4. How To Control The Unit
You can operate the unit in three ways:
1. By master/slave built-in preprogram function
2. By DMX controller
3. By sound detection
Master/Slave Built In Preprogrammed Function
The fixture will allow you to link 16 fixtures together and operate without a
controller. In Master/Slave mode, the first fixture will control the others to give an
automatic, sound activated, synchronized light show. This function is good when you
menu
Description
Addr
A001-A512 address code
CHnd
16CH channel selection
SLnd
Running mode selection (DMX self-walking voice control)
Pset
Forward and backward setting of YES, NO Motor X
Tilt
YES, NO Motor Y forward and backward setting
SEne
Sound control sensitivity adjustment (0 -100)
LED
ON, OFF screen always bright settings
DISP
YES, NO displays forward and backward settings
Ver
V100 software version number
Faet
YES, NO restore factory settings
Fine tuning
menu
Press the menu key 5S and pull out the fine tuning menu
Pan
0-127 -1-127 Forward and backward fine tuning
Tilt
0-127 -1-127 Forward and backward fine tuning
Color
0-127 -1-127 Forward and backward fine tuning
Gobo
0-127 -1-127 Forward and backward fine tuning

14
want an instant show. The first fixture it’s DMX input cable will have nothing connect
it, and the other fixtures will be set in slave mode automatically. Their DMX input
cables connect the last fixture DMX output cable (daisy chain). Any fixture can act as
a Master or as a Slave
DMX Controller
The fixture can be set the DMX address remotely by universal DMX controller. First,
you need to programming two scenes into a chase, and then link the fixtures to the
universal DMX controller. When you run the chase, all the fixtures of the chain will be
set the series DMX address automatically. The fixture uses four channels. Please refer
to the following diagram to set the address for the first four units.
16 channels DMX protocol :
16CH
function
DMXvalue
describe
1
x-axis
0-255
2
X axis fine tuning
0-255
3
Y-axis
0-255
4
Y-axis fine tuning
0-255
5
X Y axis velocity
0-255
Speed from fast to slow
6
Pattern white light
0-255
Pattern dimming from dark to bright
7
Pattern stroboscopic
0-10
No function
11-255
Synchronous stroboscopic speed
from slow to fast（1HZ~25HZ）
8
colour plate
0-4
white light
5--12
Color 1
13-20
Color 2
21-28
Color 3
29-36
Color 4
37-44
Color 5

15
45-52
Color 6
53-60
Color 7
61-68
Half color 1
69-76
Half color 2
77-84
Half color 3
85-92
Half color 4
93-100
Half color 5
101-108
Half color 6
109-116
Half color 7
117-124
Half color 8
125-127
white light
128-191
Automatically switch colors from
fast to slow clockwise.
192-255
Automatic switching of colors
counterclockwise from slow to fast
9
Pattern plate
0-7
white light
8-15
Pattern 1
16-23
Pattern 2
24-31
Pattern 3
32-39
Pattern 4
40-47
Pattern 5
48-55
Pattern 6
56-63
Pattern 7
64-127
pattern jitter
128-191
Automatically switch gobos from
fast to slow clockwise.
192-255
Automatic switching of gobos
counterclockwise from slow to fast
10
prism
0-7
Close prism
8-127
Open the prism
128-255
The prism rotates from slow to fast

16
11
Dyeing total
dimming
0-255
Linear dimming from dark to bright
12
Dye stroboscopic
0-0
No function
1-255
Synchronous stroboscopic speed from slow
to fast (1HZ~25HZ)
13
color selection
0-15
Black
16-31
red
32-47
green
48-63
blue
64-79
white
80-255
colour mixture
14
Dyeing effect
0-49
No function
50-149
Dyeing jump
150-255
Dyeing gradient
15
macro
0-49
No function
50-149
Go by yourself
150-255
Lamp body sound control
16
reset
0-240
No function
241-255
The lamp body is reset and 5s is effective.
DMX512 Connections
The DMX512 is widely used in intelligent lighting control, with a maximum of 512
channels.

17
 If you using a controller with 5 pins DMX output, you need to use a 5 to 3
pin adapter-cable.
 Connect the fixture together in a “daisy chain” by XLR plug cable from
the output of the fixture to the input of the next fixture. The cable
cannot be branched or split to a “Y” cable. Inadequate or damaged
cables, soldered joints or corroded connectors can easily distort the
signal and shut down the system
 The DMX output and input connectors are pass-through to maintain the
DMX circuit when one of the units’ power is disconnected.
 At last fixture, the DMX cable has to be terminated with a terminator to
reduce signal errors. Solder a 120-ohm 1/4W resistor between pin
2(DMX-) and pin 3(DMX+) into a 3-pin XLR-plug and plug it in the
DMX-output of the last fixture.
 Each lighting fixture needs to have an address set to receive the data sent
by the controller. The address number is between 0-511 (usually 0 & 1
are equal to 1).
 3 pin XLR connectors are more popular than 5 pin XLR.
 3 pin XLR: Pin1: GND, Pin2: Negative signal (-), Pin3: Positive signal (+)
 5 pin XLR: Pin1: GND, Pin2: Negative signal (-), Pin3: Positive signal (+)
 Pin4/5: Not Used.
Troubleshooting
Following are a few common problems that may occur during operation. Here are some
suggestions for easy troubleshooting:

18
The fixture does not work, no light
oCheck the connection of power and main fuse.
oMeasure the mains voltage on the main connector.
Not responding to DMX controller
oDMX LED should be on. If not, check DMX connectors, cables to see if link
properly.
oIf the DMX LED is on and no response to the channel, check the address
settings and DMX polarity.
oIf you have intermittent DMX signal problems, check the pins on
connectors or on PCB of the fixture or the previous one.
oTry to use another DMX controller.
oCheck if the DMX cables run near or run alongside to high voltage cables
that may cause damage or interference to DMX interface circuit.
Some fixtures don’t respond to the easy controller
oYou may have a break in the DMX cabling.
oCheck the LED for the response of the master/ slave mode signal.
No response to the sound
oMake sure the fixture does not receive DMX signal.
oCheck microphone to see if it is good by tapping the microphone.
Fixture Cleaning
The cleaning of internal must be carried out periodically to optimize light output. Cleaning
frequency depends on the environment in which the fixture operates: damp, smoky or
particularly dirty surrounding can cause greater accumulation of dirt on the fixture’s
optics.
Clean with soft cloth using normal glass cleaning fluid.
Always dry the parts carefully.
Clean the external optics at least every 20 days. Clean the internal optics at least every
30/60 days

19
Importé par / Imported by
BoomtoneDJ –MSC
7 avenue du 1er Mai
91120 Palaiseau / FRANCE
inf[email protected]
Tel : [phone]
