BoomToneDJ VHF-ONE M User manual

RV-ONE
VHF Wireless Microphone Receiver
BT-ONE
VHF Handheld Transmitter
VHF Handheld Transmitter
FrançaisEspañol English
VHF ONE
VHF-ONE M / VHF-ONE HL / VHF-ONE MHL
MODE D’EMPLOI
MANUAL DE INSTRUCCIONES
OPERATIONS MANUAL

RV-ONE
VHF Wireless Microphone Receiver

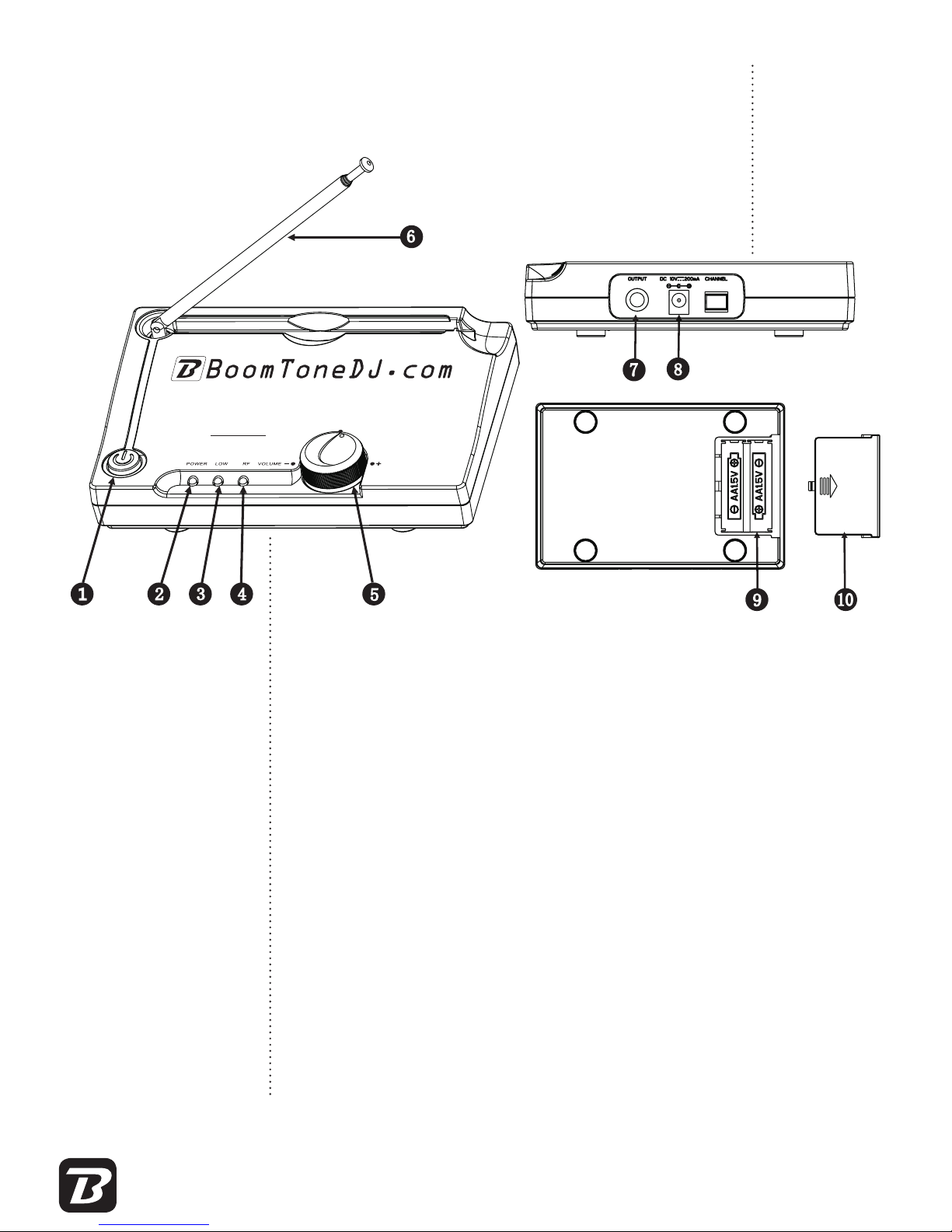

1 / Interrupteur de mise sous tension
2 / Indicateur de mise sous tension
3 / Indicateur de batterie faible
(pour utilisation du récepteur avec piles)
4 / Indicateur de transmission RF
5 / Réglage de volume
6 / Antenne télescopique
7 / Sortie Audio Jack 6,35mm
8 / Connecteur d’alimentation
9 / Compartiment pile (2 x AA)
10 / Capot compartiment pile
FONCTIONS DU RÉCEPTEUR
Français

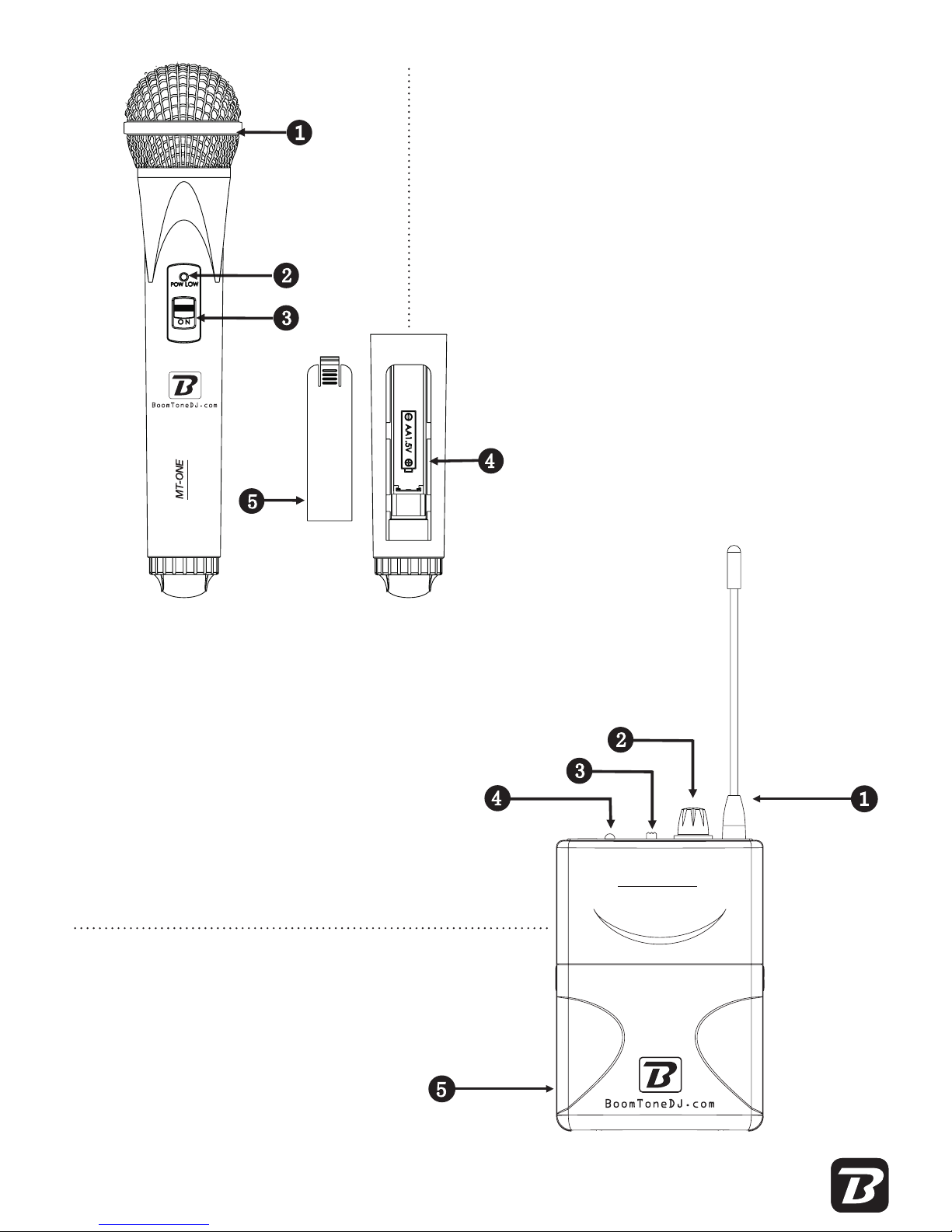

1 / Grille
2 / Indicateur de tension / batterie faible
3 / Commutateur MUTE & ON/OFF
4 / Compartiment pile (2 x AA)
5 / Capot compartiment pile
1 / Connecteur mini-jack 3,5mm
2 / Indicateur de tension / batterie faible
3 / Commutateur MUTE & ON/OFF
4 / Compartiment pile (2 x AA)
5 / Capot compartiment pile
6 / Réglage de volume
VHF Handheld Transmitter
BT-ONE
VHF Handheld Transmitter
FONCTIONS DES EMETTEURS

Merci d’avoir choisi BoomtoneDJ et son système micro sans fil de la série VHF-ONE.
Ce manuel d’utilisation concerne les systèmes :
VHF-ONE (M) : Version Micro-Main
VHF-ONE ( HL) : Version Micro serre-tête et Lavalier
VHF-ONE (MHL) : Version Micro serre-tête, Lavalier et Micro Main.
Avant d’utiliser votre matériel, nous vous recommandons de lire l’ensemble des
instructions de ce manuel.
1 / Lire attentivement toutes les instructions de ce manuel d’utilisation
2 / Il n’y a pas de pièce détachée remplaçable par l’utilisateur
3 / Ne pas exposer l’appareil à une source de chaleur, à la pluie ou à toute
sources d’humidité
4 / Manipuler le micro avec précaution, ne pas le laisser tomber
5 / La modification de l’appareil entraine l’annulation de la garantie
Les systèmes VHF-ONE fonctionnent sur une bande de fréquence
de 173,80 Mhz à 175,00 Mhz.
Chaque système est disponible en 2 fréquences :
Freq1 : 173,80 Mhz et Freq2 : 175,00 Mhz.
BoomtoneDJ déclare que les systèmes de micro sans fil de la série VHF-ONE
sont conformes à la directive 1999/5/EC.
Cette déclaration de conformité peut être consultée et téléchargée à cette
adresse : www.boomtonedj.com/VHFONE/conformite.pdf
INTRODUCTION
MISES EN GARDE
FREQUENCES & CONFORMITÉ

1 / Déballez tous les éléments du système. Nous vous conseillons de garder
votre emballage.
2 / Branchez l’adaptateur secteur au connecteur d’alimentation à l’arrière du
récepteur puis à la prise de courant.
3 / Branchez le cordon audio sur la sortie OUTPUT à l’arrière du récepteur.
4 / Dépliez entièrement l’antenne télescopique.
5 / Sur le micro main, ouvrez le compartiment pile en le faisant glisser vers le
bas. Introduisez les piles dans le sens indiqué, refermez le compartiment pile.
6 / Appuyez sur l’interrupteur de mise sous tension du récepteur, l’indicateur de
la mise sous tension s’illumine.
7 / Allumez le micro main, le voyant doit juste s’illuminer brièvement. Si cet
indicateur lumineux reste allumé, c’est que vos piles sont épuisées.
8 / A l’allumage du micro main , l’indicateur de signal RF du récepteur doit s’illu
miner.
9 / Ajustez le volume du récepteur .
1 / Déballez tous les éléments du système. Nous vous conseillons de garder votre
emballage.
2 / Branchez l’adaptateur secteur au connecteur d’alimentation à l’arrière du
récepteur puis à la prise de courant.
3 / Branchez le cordon audio sur la sortie OUTPUT à l’arrière du récepteur.
4 / Dépliez entièrement l’antenne télescopique.
5 / Sur le boitier ceinture, ouvrez le compartiment pile . Introduire les piles dans le
sens indiqué, refermez le compartiment pile.
6 / Connectez le micro lavalier ou le micro serre-tête au boitier émetteur.
7 / Appuyez sur l’interrupteur de mise sous tension du récepteur, l’indicateur de la
mise sous tension s’illumine.
8 / Avant d’allumer le boitier ceinture, veilliez à ce que le volume du boitier ceinture
soit au minimum.
9 / Allumez le boitier ceinture, le voyant doit juste s’illuminer brièvement. Si cet
indicateur lumineux reste allumé, c’est que vos piles sont épuisées.
10 / A l’allumage du boitier ceinture, l’indicateur de signal RF du récepteur doit
s’illuminer.
11 / Augmentez progressivement les volumes du boitier ceinture et du récepteur
jusqu’au niveau désiré.
FONCTIONNEMENT DU SYSTÈME VHF ONE - VERSION MICRO MAIN
FONCTIONNEMENT DU SYSTÈME VHF ONE - VERSION HL

Fréquences d’émission :
Freq1 : 173,80 Mhz
Freq2 : 175,00 Mhz
Général
Bande de fréquence :..................................................................VHF
Stabilité :......................................................................................< +/- 30ppm
Rapport Signal/Bruit : .................................................................>90dB
Distorsion harmonique totale : ...................................................< 0,8%
Récepteur
Référence : .................................................................................RV-ONE
Alimentation : .............................................................................DC 9V-12V
Sensibilité de réception : ........................................................... 5dBuV
Niveau signal audio de sortie : ...................................................400 mV
Rapport Signal/Bruit : .................................................................>90dB
De-Emphasis:..............................................................................50µS
Micro Main
Référence : .................................................................................MT-ONE
Alimentation : ..............................................................................2 x AA 1,5v
Puissance d’émission : ...............................................................10mW Max.
Type de modulation : ..................................................................FM
Déviation MAX. : .........................................................................+/- 20Khz
Autonomie moyenne : ................................................................6 heures
Distance moyenne : ....................................................................40m Max. 80m
Capsule micro type : ..................................................................Micro dynamique
Boitier ceinture
Référence : .................................................................................BT-ONE
Alimentation : ..............................................................................2 x AA 1,5v
Puissance d’émission : ..............................................................10mW Max.
Type de modulation : ..................................................................FM
Déviation MAX. : .........................................................................+/- 20Khz
Autonomie moyenne : ................................................................6 heures
Distance moyenne : ....................................................................40m Max. 80m
Mircros Serre-tête et Lavalier : ...................................................Micro à condensateur
CARACTÉRISTIQUES TECHNIQUES
uniderectionnel
type Cardioïde

English

RV-ONE
VHF Wireless Microphone Receiver

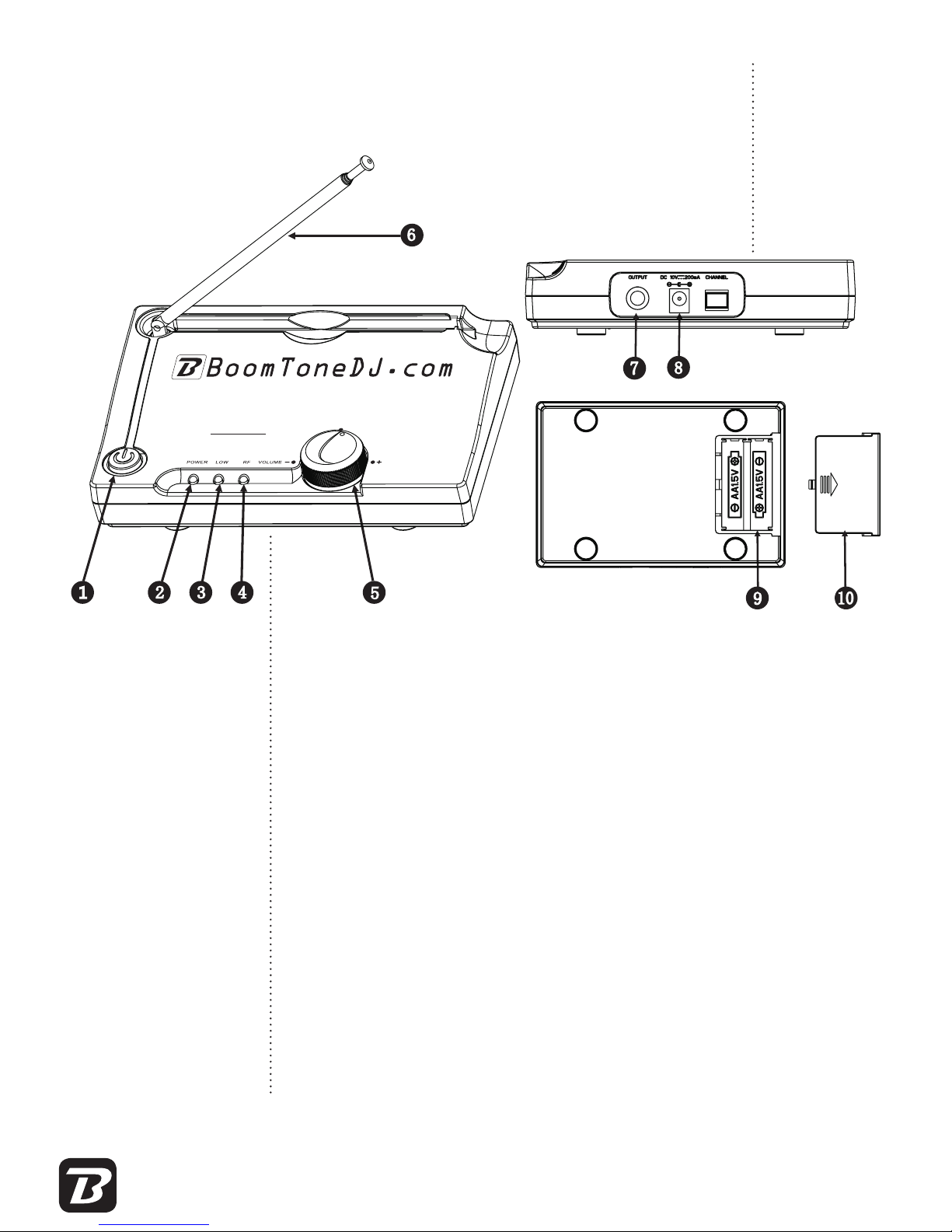

1 / Power switch
2 / Power supply indicator
3 / Low battery indicator
(if receiver powered with batteries)
4 / RF signal indicator
5 / Volume control
6 / Antenna
7 / Audio Output TRS 1/4
8 / Power supply input
9 / Batteries receptacle (2 x AA)
10 / Batteries cover
RECEIVER FUNCTIONS

1 / Grille
2 / Power / low battery indicator
3 / MUTE & ON/OFF switch
4 / Battery receptacle (2 x AA)
5 / Battery cover
1 / 3.5mm microphone input
2 / Power / low battery indicator
3 / MUTE & ON/OFF switch
4 / Battery receptacle (2 x AA)
5 / Battery cover
6 / Volume adjustment
VHF Handheld Transmitter
BT-ONE
VHF Handheld Transmitter
TRANSMITTER FUNCTIONS

Thank you for buying our BoomtoneDJ wireless microphone system : VHF ONE.
This operation manual is for :
VHF-ONE (M) : Hand mic version
VHF-ONE ( HL) : Headset & lavalier version
VHF-ONE (MHL) : Headset, lavalier & handmic version.
Before using this product, please read this owner manual.
1 / You should read all operations from this manual before using this equipment.
2 / There are no serviceable parts inside. Do not open the unit.
3 / Do not expose this unit to direct heat source, to high humidity, rain or
moisture.
4 / Do not drop the microphone.
5 / Any change or modification made to the unit will void your warranty.
BoomtoneDJ declares that this VHF-ONE system is fully in compliance with the
requirements of the European Directive 1999/5/EC.
This system is available with choice of 2 frequencies :
Freq1 : 173,80 Mhz and Freq2 : 175,00 Mhz
This Declaration of Conformity may be consulted and downloaded from this web
address : www.boomtonedj.com/VHFONE/conformite.pdf
INTRODUCTION
CAUTION
REGULATIONS and FREQUENCIES

1 / Remove the packing material, and keep it.
2 / Plug the power supply adaptor into the power supply connector on the
back side of the receiver.
3 / Connect the audio connector.
4 / Fully extend the antenna.
5 / Open the handmic battery cover and insert the 2x AA 1.5v batteries.
6 / Turn ON the receiver. The power indicator will light up.
7 / Turn ON the handmic, if the light is always lighted, your batteries are
defective.
8 / As soon as handmic is turn ON, RF indicator on receiver must light up.
9 / Adjust the volume on the receiver, you are now ready to use your microphone
wireless system.
1 / Remove the packing material, and keep it .
2 / Plug the power supply adaptor into the power supply connector on the
back side of the receiver.
3 / Connect the audio connector.
4 / Fully extend the antenna .
5 / Open the belt pack battery cover and insert the 2x AA 1.5v batteries.
6 / Connect the headset (or lavalier mic) cable to the belt pack.
7 / Turn ON the receiver. The power indicator will light up.
8 / Before turning ON the belt pack transmitter, set up the volume to the minimum.
9 / Turn ON the transmitter, if the light is always lighted, your batteries are
defective.
10 / As soon as handmic is turn ON, RF indicator on receiver must light up.
11 / Adjust the volume on the receiver, and on the transmitter .You are now ready
to use your microphone wireless system.
USING THE VHF ONE - HANDMIC VERSION
USING THE VHF ONE - HL VERSION

System frequencies :
Freq1 : 173,80 Mhz
Freq2 : 175,00 Mhz
General
Carrier frequency :...................................................................... VHF
Stability :......................................................................................< +/- 30ppm
Dynamic range : ..........................................................................>90dB
Total Harmonic distortion: ...........................................................< 0,8%
Receiver
Reference : ..................................................................................RV-ONE
Power supply : ............................................................................DC 9V-12V
Receiving sensitivity : ..................................................................5dBuV
Audio output level : .....................................................................400 mV
Signal / noise ratio : ....................................................................>90dB
De-Emphasis:..............................................................................50µS
Handmic transmitter
Reference : ..................................................................................MT-ONE
Power supply : ...........................................................................2 x AA 1,5v
Transmitter power : ....................................................................10mW Max.
Modulation type : ........................................................................FM
Max . deviation : .........................................................................+/- 20Khz
Continuous using : ......................................................................6 heures
Longest distance in open : ......................................................... 40m Max. 80m
Mic cardridge : ............................................................................Unidirectional
Belt pack transmitter
Reference : ..................................................................................BT-ONE
Power supply : ............................................................................2 x AA 1,5v
Transmitter power : .....................................................................10mW Max.
Modulation type : ........................................................................FM
Max . deviation : .........................................................................+/- 20Khz
Continuous using : ......................................................................6 heures
Longest distance in open : .........................................................40m Max. 80m
Headset and lavalier mic cardridge : .........................................Cardoïd condenser
mic.
SPECIFICATIONS
dynamic mic

RV-ONE
VHF Wireless Microphone Receiver
1 / Interruptor de encendido
2 / Indicador de alimentación
3 / Indicador de batería baja
(para uso des receptor con batería )
4 / Indicador de señal RF
5 / Control de volumen
6 / Antena
7 / Salida de Audio
8 / Entrada de alimentación
9 / Porta pilas (2 x AA)
10 / Tapa
RECEPTOR

1 / Rejilla
2 / Indicador encend/baja batería
3 / Boton silenciaador MUTE y ON/OFF
4 / Porta pilas (2 x AA)
5 / Tapa
1 / Clavija Jack 3,5mm
2 / Indicador encend/baja batería
3 / Boton ON/OFF
4 / Porta pilas (2 x AA)
5 / Tapa
6 / Control de volumen
VHF Handheld Transmitter
BT-ONE
VHF Handheld Transmitter
TRANSMISOR

Gracias por adquirir un microfono inalámbrico de BoomToneDJ.
Este manual incluye instrucciones de los sistemas :
VHF-ONE (M) : con micrófono de mano
VHF-ONE ( HL) : con petacas transmisoras y auricular/lavalier micrófono
VHF-ONE (MHL) : con micrófono de mano y con petacas transmisoras y auricu-
lar/lavalier micrófono
Antes de usar el producto, gracias por leer este manual de instrucciones.
1 / Antes de utilizar este equipo, hay que leer todas las instrucciones de
funcionamiento.
2 / No hay accesorios o piezas reemplazables por el usuario.
3 / No exponga esta unidad a la lluvia o humedad.
4 / No deje caer el micrófono
5 / La modificaión des aparato causa la anulación de la garantía.
BoomtoneDJ declara que este sistema profesional inalámbrico VHF està en
conformidad con la Directiva 1999/5/EC.
Las frecuencias disponibles son :
Freq1 : 173,80 Mhz y Freq2 : 175,00 Mhz.
La Declaración de Conformidad puede ser consultatda en :
www.boomtonedj.com/VHFONE/conformite.pdf
INTRODUCCION
PRECAUCIONES
FRECUENCIAS / CONFORMIDAD

1 / Quite todo el embalaje. Guarde la caja y el embalaje.
2 / Conecte el adaptador de corriente en la parte trasera del receptor.
3 / Conecte el cable en la conexión Jack en la parte trasera del receptor.
4 / Despliegue totalmente la antena.
5 / Abra la tapa de las pilas e inserte 2 x AA de 1,5v
6 / Pulse el interuptor de encendido del receptor, el indicador POWER se
ilumina.
7 / Encienda el micrófono. Si el LED està siempre iluminado, hay que cambiar
las pilas porque el volaje no està sificiente.
8 / Ajuste el volumen usando el control de nivelen el panel frontal.
1 / Quite todo el embalaje. Guarde la caja y el embalaje.
2 / Conecte el adaptador de corriente en la parte trasera del receptor.
3 / Conecte el cable en la conexión Jack en la parte trasera des receptor.
4 / Despliegue totalmente la antena.
5 / Abra la tapa de las pilas e inserte 2 x AA de 1,5v
6 / Inserte el cable de los combinados auricular o lavalier en la conexión del
emisor de petaca.
7 / Pulse el interuptor de encendido del receptor, el indicador POWER se ilumina.
8 / Encienda el micrófono. Si el LED està siempre iluminado, hay que cambiar las
pilas porque el volaje no està sificiente.
10 / Ajuste el volumen usando el control de nivelen el panel frontal en el receptor y
en transmisor de petaca.
FONCIONAMIENTO CON TRANSMISOR DE MANO
FUNCIONAMIENTO CON TRANSMISOR DE PETACA

Frecuencias :
Freq1 : 173,80 Mhz
Freq2 : 175,00 Mhz
General
Frecuencia portadora :................................................................VHF
Estabilización de la frecuencia : .................................................< +/- 30ppm
Relación senal/ruído : .................................................................>90dB
THD : ...........................................................................................< 0,8%
Receptor
Referencia : .................................................................................RV-ONE
Fuente de alimentación : .............................................................DC 9V-12V
Receptor sensibilidad: ................................................................5dBuV
Salida de Audio : .........................................................................400 mV
Relación senal/ruído : .................................................................>90dB
De-Emphasis:..............................................................................50µS
Transmisor de Mano
Referencia : .................................................................................MT-ONE
Fuente de alimentación : .............................................................2 x AA 1,5v
Potencia de salida RF : ..............................................................10mW Max.
Tipo de modulación : ..................................................................FM
Desviación maxima : ...................................................................+/- 20Khz
Uso continuo : ............................................................................6 horas
Radio de acción efectivo : ..........................................................40m Max. 80m
Tipo de micrófono : .....................................................................Unidireccional
Transmisor Auricular / Lavalier
Referencia : .................................................................................BT-ONE
Fuente de alimentación : .............................................................2 x AA 1,5v
Potencia de salidà RF : ...............................................................10mW Max.
Tipo de modulación: ...................................................................FM
Desviacion maxima : ...................................................................+/- 20Khz
Uso continuo : .............................................................................6 horas
Radio de acción efectivo : .........................................................40m Max. 80m
Lavalier / auricular tipe de micrófono : ......................................Cardoïde condensator
CARACTERISTICAS
dinámico

www.boomtonedj.com
