bora UUE 3 Guide

1
Montage- und Bedienungsanleitung
BORA Umlufteinheit UUE 3
Mounting and installation instructions
Recirculation Unit UUE 3
Notice de montage et d'utilisation
Unité de recyclage d'air UUE 3
Montage- en gebruikershandleiding
Circulatieluchtunit UUE 3
Istruzioni per il montaggio e l'uso
Unità di ricircolo dell'aria UUE 3
Manual de instrucciones y montaje
Sistema de recirculación de aire UUE 3
UUE3-UM-0030213 M8800223-000
www.boragmbh.com
D
GB
NL
F
E
I

2
D........................................................ 2
GB.....................................................10
F ........................................................18
NL......................................................26
I .........................................................34
E........................................................42
Vorwort
Lieber Kunde,
herzlichen Glückwunsch zu Ihrer neuen BORA Umluf-
teinheit.
Sie haben ein qualitativ hochwertiges und innovatives
Produkt erworben. Ihr Produkt genügt hohen Ansprü-
chen und ist einfach in der Bedienung.
Lesen Sie sich diese Bedienungsanleitung bitte
vor dem ersten Gebrauch sorgfältig durch.
Diese Anleitung gibt Ihnen nützliche Tipps vor, wäh-
rend und nach dem Gebrauch der BORA Umluftein-
heit. Sie macht Sie mit Ihrem Produkt vertraut und gibt
nützliche Hinweise zur optimalen Nutzung.
Bitte bewahren Sie diese Anleitung sorgfältig auf.
Wir wünschen Ihnen viel Freude bei der Nutzung Ihrer
Umlufteinheit.
Vor der ersten Benutzung
Bitte beachten Sie folgende Punkte, bevor Sie das
Produkt zum ersten Mal benutzen:
•Packen Sie das Produkt aus und
entfernen Sie alle Verpackungsma-
terialien vom Produkt. Überprüfen
Sie das Produkt auf Beschädigun-
gen.
•Entsorgen Sie die Verpackung bitte
fachgerecht und achten Sie darauf,
dass sich kein Zubehör in der Ver-
packung befindet!
•Halten Sie die Verpackungsteile von
Kindern fern.
•Lesen Sie die Montage- und Ge-
brauchsanweisung sorgfältig durch,
bevor Sie das Produkt zum ersten
Mal benutzen.
•Stellen Sie sicher, dass das Produkt
ordnungsgemäß angeschlossen ist.
Verpackungs-Entsorgung
Entsorgen Sie die Transportverpackung möglichst
umweltgerecht. Das Rückführen der Verpackungsma-
terialien in den Materialkreislauf spart Rohstoffe und
verringert das Müllaufkommen.
Altgeräte-Entsorgung
Das Symbol auf dem Produkt oder
seiner Verpackung weist darauf
hin, dass dieses Produkt nicht
als normaler Haushaltsabfall zu
behandeln ist, sondern an einem
Sammelpunkt für das Recycling
von elektrischen und elektronischen Geräten abgege-
ben werden muss. Durch Ihren Beitrag zum korrekten
Entsorgen dieses Produkts schützen Sie die Umwelt
und die Gesundheit Ihrer Mitmenschen. Umwelt und
Gesundheit werden durch falsches Entsorgen gefähr-
det. Weitere Informationen über das Recycling dieses
Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müll-
abfuhr oder dem Geschäft, in dem Sie das Produkt
gekauft haben.
Bestimmungsgemäße Verwendung
Die Umlufteinheit ist nur für die Zubereitung von Spei-
sen im Haushalt zu benutzen. Das Produkt darf nicht
zweckentfremdet werden.
Für Schäden, die durch Nichtbeachtung dieser Anlei-
tung entstehen, verweigert der Hersteller jegliche Haf-
tung oder Garantieansprüche.
Text, Bild und Daten entsprechen dem technischen
Stand des Gerätes zum Zeitpunkt der Drucklegung.
Änderungen im Sinne der Weiterentwicklung bleiben
vorbehalten.
Hier finden Sie…
Bitte lesen Sie die Informationen in diesem Heft sorg-
fältig durch bevor Sie Ihe Umlufteinheit in Betrieb
nehmen. Sie finden hier wichtige Hinweise für Ihre
Sicherheit, den Gebrauch, die Pflege und die Wartung
des Gerätes, damit sie lange Freude an Ihrem Gerät
haben.
Bewahren Sie diese Anleitung sorgfältig auf. Bitte
reichen Sie diese Montage- und Bedienungsanleitung
zur Information und Sicherheit an neue Besitzer weiter.
D

3
Dieses Produkt ist ausschließlich für die Benutzung
von Privatpersonen im Haushalt konzipiert und entwi-
ckelt, und darf nicht zweckentfremdet werden.
Außerdem darf die Einheit nur in Verwendung mit den
entsprechenden BORA Produkten (z.B. BORA Koch-
feldabzug PL 540, Sockellüfter PLS 250, Kochfeldab-
zugsystem CKAS, …) verwendet werden.
Beschädigte Produkte dürfen nicht in Betrieb genom-
men werden. Bei Beschädigungen kontaktieren Sie
bitte umgehend Ihren Fachhändler oder den zuständi-
gen Kundendienst.
Das Produkt darf nur von einem zugelassenen Fach-
mann unter Beachtung der örtlich geltenden Vorschrif-
ten angeschlossen werden, selbiges gilt für die Abluft-
anschlüsse.
Beachten Sie hierzu das Kapitel Montageanleitung.
Das Absaugen von gefährlichen und/oder explosiven
Stoffen oder Dämpfen ist strengstens untersagt.
Bitte achten Sie darauf, die Wechselintervalle der
Aktivkohlepatronen bzw. des Feinfilters einzuhalten.
Genauere Hinweise finden Sie im Kapitel Wartung.
Bei Nichtbeachtung besteht infolge von Fettablagerun-
gen Brandgefahr!
Niemals Dampf- oder Hochdruckreiniger zur Reinigung
des Gerätes benutzen. Siehe hierzu Kapitel Wartung.
Für den fachgerechten Gebrauch sowie den einwand-
freien Zustand des Produktes ist der Benutzer verant-
wortlich.
Das Produkt ist nicht dafür bestimmt, durch Personen
(einschließlich Kinder) mit eingeschränkten physi-
schen, sensorischen oder geistigen Fähigkeiten oder
mangels Erfahrung und/oder mangels Wissen benutzt
zu werden, es sei denn, sie werden durch eine für Ihre
Sicherheit zuständige Person beaufsichtigt oder erhiel-
ten von ihr Anweisung, wie das Produkt zu benutzen
ist.
Kinder sollten beaufsichtigt werden, um sicherzustel-
len, dass Sie nicht mit dem Produkt spielen.
Reparaturen am Produkt dürfen nur von einem zuge-
lassenen Fachmann oder dem zuständigen Kunden-
dienst durchgeführt werden.
Für Schäden, die durch Nichtbeachtung dieser Anlei-
tung entstehen, verweigert der Hersteller jegliche Haf-
tung oder Garantieansprüche.
Text, Bild und Daten entsprechen dem technischen
Stand des Produktes zum Zeitpunkt der Drucklegung.
Änderungen im Sinne der Weiterentwicklung bleiben
vorbehalten.
Sicherheitshinweise
D

4

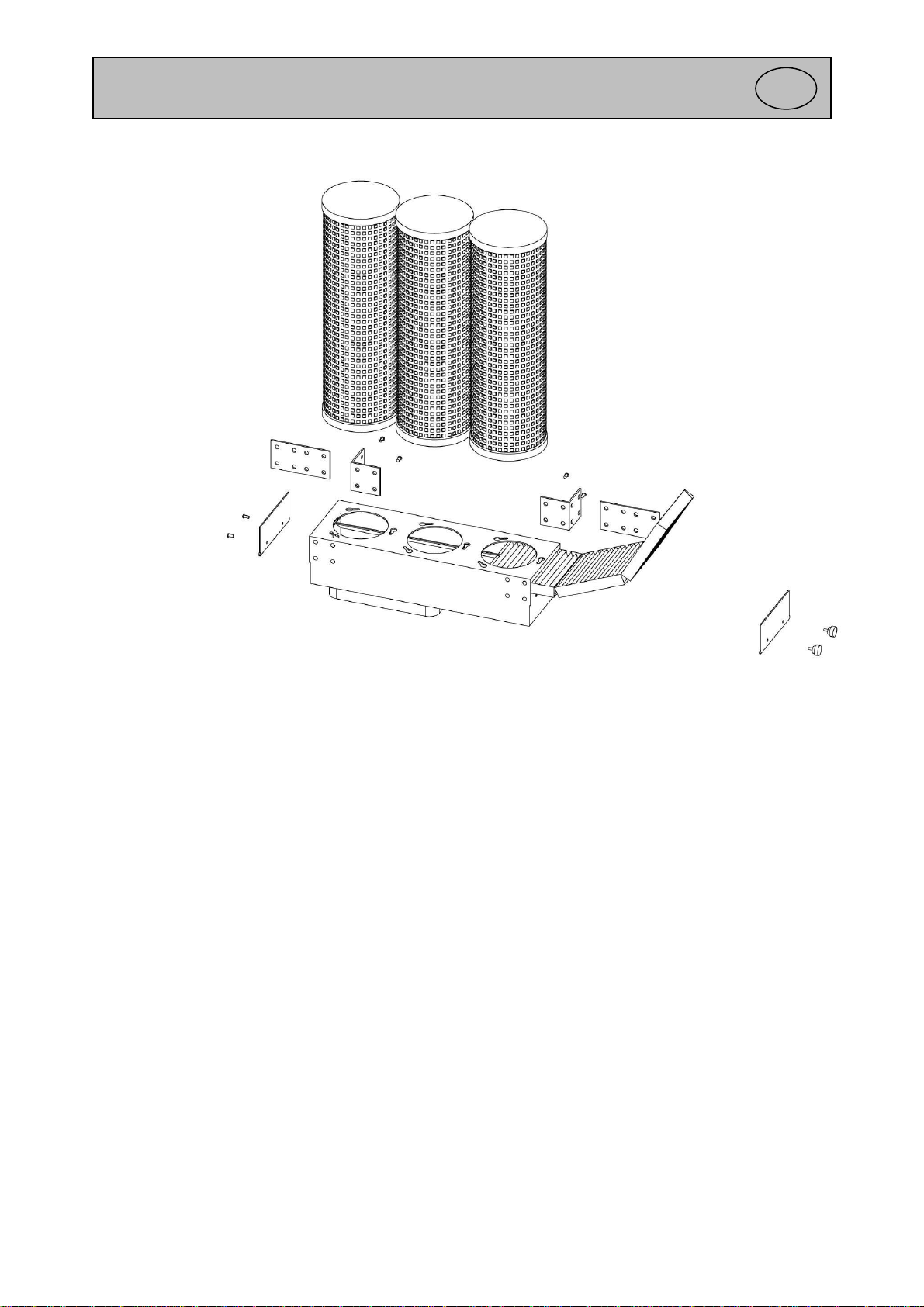

1 Sockel der Umlufteinheit 1 Stk
2 Aktivkohlepatronen 3 Stk
3 Feinfilter 1 Stk
4 Verschlussklappen 2 Stk
5 Befestigungswinkel & -laschen inkl. Schrauben je 2 Stk
Lieferumfang
D
2
1
5
3 4

5

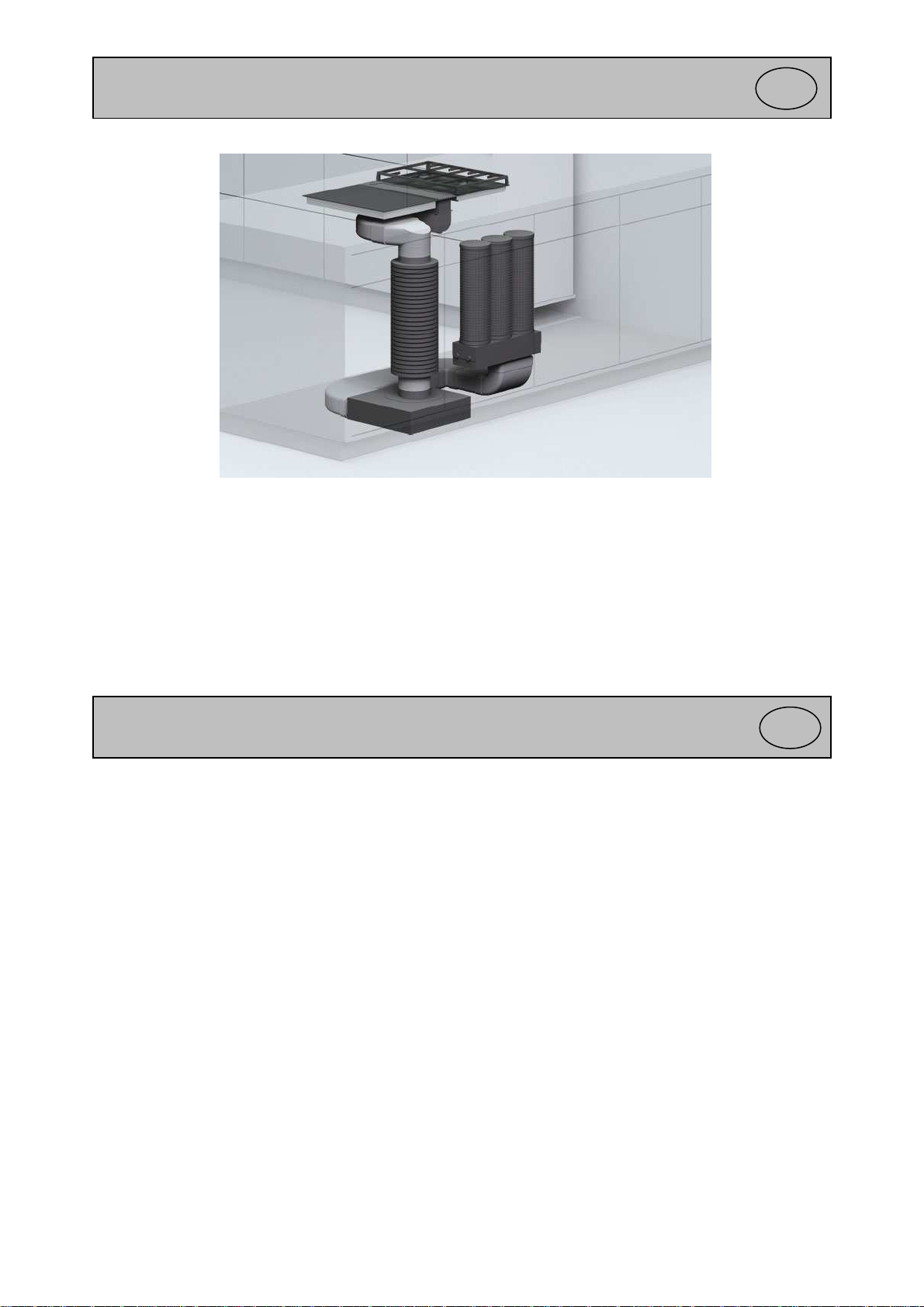

Die Umluftvariante bietet sich dann an, wenn die Ab-
luftvariante aus baulichen Gründen nicht realisierbar ist
oder aus energetischen Gründen – z.B. bei einem
Niedrigenergiehaus - nicht eingesetzt werden kann.
Die abgesaugten Kochdünste werden hier in eine
Umlufteinheit transportiert, in drei Aktivkohlefiltern
gereinigt und wieder ausgeblasen. Die Effektivität der
Reinigung bei diesem System ist geringer als bei einer
Abluftführung nach draußen.
Um die BORA Umlufteinheit ideal einbauen und nutzen
zu können, sollten bereits in der Planungsphase
grundlegende Dinge berücksichtigt werden.
Position der Umlufteinheit:
Die Umlufteinheit kann an unterschiedlichen Positio-
nen in der Küche platziert werden. Die Position der
Umlufteinheit mit zugehörigem Lüfterbaustein sollte
bereits in der Planung festgelegt werden.
.
Funktionsweise
D
Planung
D

6

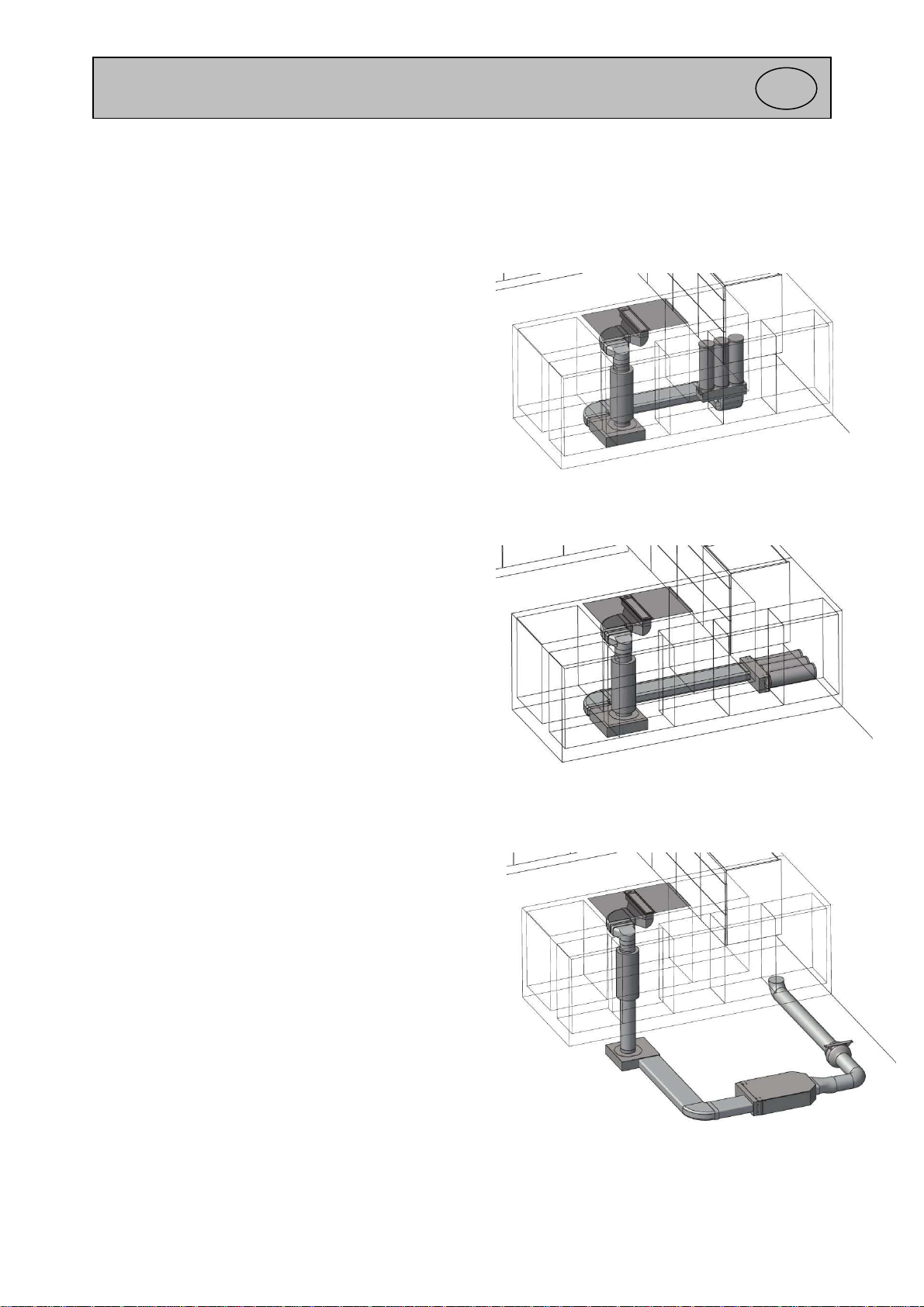

Hier einige Einbaubeispiele:
Beispiel 1:
- Sockellüfter liegt im Sockelbereich der Küche
- Die Umlufteinheit steht zwischen den Küchen-
schränken
- Die Schränke sind hierfür tiefengekürzt
- Die Umlufteinheit befindet sich mittig hinter ei-
nem Schrank, um den Zugang für Wartungsar-
beiten über die Schrankrückwand gewährleisten
zu können
Beispiel 2 :
- Sockellüfter liegt im Sockelbereich
- Die Umlufteinheit liegt in einem sogenannten
„toten Eck“ der Küche
- Für Wartungsarbeiten ist die Einheit über die
Schrankrückwand zugänglich
Beispiel 3 :
- Bei der Platzierung der Umlufteinheit in einem
Nebenraum/Kellerraum muss die gereinigte Luft
mit der Luftrückführhaube (separat bestellbar) in
die Küche zurückgeführt werden.
- Bei ausbleibender Rückführung beachten Sie bit-
te die Hinweise für Abluftbetrieb in der Bedie-
nungsanleitung des Kochfeldabzuges.
- Die Umlufteinheit mit Rückführhaube und den
Ventilatoren sind an der Decke des darunterlie-
genden Keller-/Installationsraumes befestigt
- Die gereinigte Luft wird über den Sockelbereich
dem Raum wieder zugeführt
Hinweis:
Bitte beachten Sie, dass für diese Umsetzung
zwei Ventilatoren erforderlich sind.
Diese Einbausituation ist nur mit Komponenten der BORA-Professional-Serie möglich.
Planung
D

7

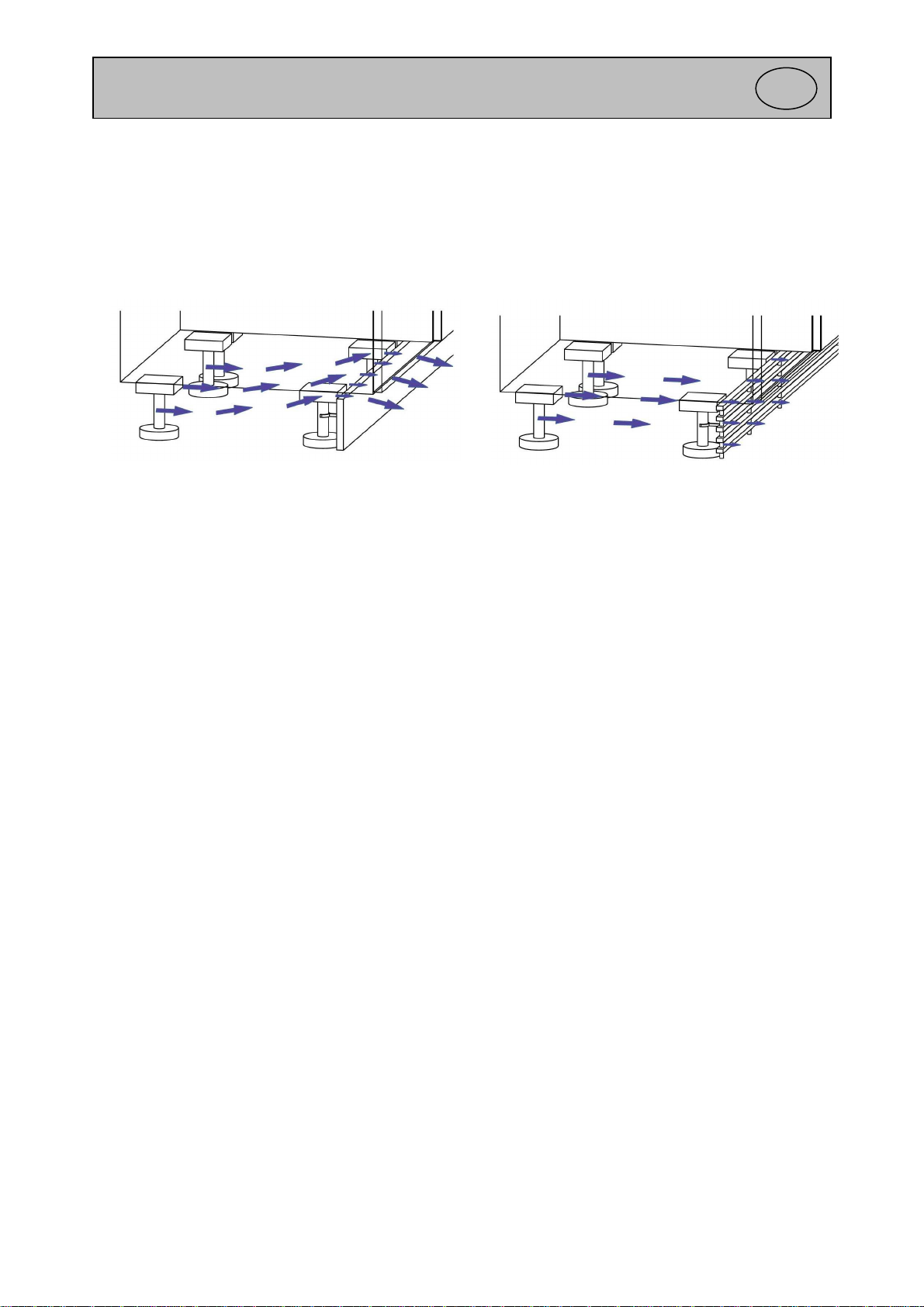

Ausströmen der gereinigten Luft:
Wenn die Umlufteinheit im Küchenblock liegt und die gereinigte Luft über den Sockel zurückgeführt wird, sollte
eine Möglichkeit für das Ausströmen der Luft bereits in der Planungsphase berücksichtigt werden.
Das Ausströmen kann durch einen höhengekürzten Sockel oder durch einen Lamellensockel gewährleistet wer-
den. Die Ausströmöffnung sollte eine Gesamtfläche von mindestens 500 cm² aufweisen.
Hinweis:
Wird die Umlufteinheit nahe der Sockelblende installiert, so kann es in diesem Bereich des Sockels zu einer er-
höhten Ausblasgeschwindigkeit kommen. Dies kann aber durch zusätzlich angebrachte Bauteile zur Luftführung
umgangen werden.
Das Produkt darf nur von einem zugelassenen Fachmann unter Beachtung der örtlich geltenden Vorschriften
angeschlossen werden, gleiches gilt für die Abluftanschlüsse.
Der Installateur ist für die einwandfreie Funktion am Aufstellort verantwortlich!
Es sollte immer das zur Luftführung empfohlene und mit dem Kochfeldabzug kompatible‚ Com-
pair Flow 150 −System von Naber eingesetzt werden.
Die Nennweite der Umluftrohre darf 150 mm nicht unterschreiten.
Folgende Punkte sind bei der Luftführung unbedingt zu beachten:
- Luftführungswege so kurz wie möglich halten
- Wenn möglich spitze Winkel vermeiden und die Rohre in Bögen verlegen
- Rohrdurchmesser nie kleiner als 150 mm wählen
- 50 cm vor dem Lüfterbaustein dürfen keine Bögen/Winkel verlegt werden
- Zwischen zwei Winkeln/Bögen immer ein gerades Stück von ca. 50 cm einsetzen
- Achten Sie bei der Installation darauf, dass die Umlufteinheit auch nach Fertigstellung der Küchenmon-
tage zugänglich bleibt. So müssen gegebenenfalls Sockelfüße der Küchenschränke versetzt werden.
- Achten Sie darauf, dass zu den Aktivkohle-Komponenten ausreichend Abstand zu angrenzende Bautei-
len eingehalten wird. Bei Nichtbeachtung, kann es zu einem Rückstau der ausströmenden Luft kommen.
Dies hat eine erhebliche Verringerung der Abzugsleistung des gesamten Kochfeldabzugsystems zur
Folge.
- Bei bestimmungsgemäßem, privatem Gebrauch tritt aufgrund des geringen Nutzungsgrades keine Kon-
densatbildung auf.
- Falls die Umlufteinheit in einem Nebenraum platziert wird, muss für eine Luftrückführung in den Aufstell-
raum der Dunstabzugsvorrichtung gesorgt werden. Geschieht dies nicht, muss die Dunstabzugsvorrich-
tung als Abluftbetrieb bewertet werden.
Bei ausbleibender Rückführung beachten Sie bitte die Hinweise für Abluftbetrieb in der Bedienungsanlei-
tung des Kochfeldabzuges.
Planung
D

8
1. Die beiliegenden Rändelschrauben müssen je nach Einbausi-
tuation an der Seite der Umlufteinheit angebracht werden, so
dass ein späteres austauschen des Feinfilters möglich ist.
2. Befestigen Sie nun die Aktivkohlepatronen: Stecken Sie eine Patrone auf
die Umlufteinheit und arretieren Sie diese mit einer Drehung im Uhrzeiger-
sinn. Dieser Arbeitsschritt ist nun für alle Patronen durchzuführen.
3. Wie bereits im Kapitel „Lieferumfang“ angegeben liegen der Umlufteinheit
zwei unterschiedliche Montagewinkel bzw. –laschen bei. Diese werden je
nach Bedarf an der Umlufteinheit mit den beiliegenden Schrauben befes-
tigt
4. Verbinden Sie nun die Umlufteinheit mit den Abluftka-
nälen. Der Anschluss der Umlufteinheit ist auf das
‚Naber Compair Flow 150‘-System ausgelegt. Um die
Luftdichtigkeit gewährleisten zu können, ist es erfor-
derlich den Anschluss mit verschweißendem Klebe-
band zu verkleben.
5. Fixieren Sie nun die Position der Umlufteinheit, indem
Sie die Einheit über die Montagewinkel bzw. –laschen
an geeigneter Stelle anschrauben.
Beispiele zur Befestigung:
-Schrankseite
-Schrankböden
-Konstruktionsleiste
-Mauerwerk
Montageanleitung
D

9
Austausch der Filter-Komponenten:
1. Es wird empfohlen die Filter-Komponenten
in einem Intervall von ca. 2 Jahren zu
wechseln. Die Dauerhaftigkeit der Kompo-
neten hängt stark vom Benutzungsgrad der
Umlufteinheit ab.
2. Öffnen Sie hierzu die Revisionsmöglichkeit
(z.B. Schrankrückwand), um Ihre Umluf-
teinheit warten zu können.
3. Entfernen Sie nun die Rändelschrauben
und die Verschlussklappe.
4. Ziehen Sie den Feinfilters seitlich heraus.
Schieben Sie den neuen Feinfilter ein, so-
dass der Pfeil auf der Stirnseite des Filters
in Strömungsrichtung zeigt.
5. Bringen Sie die Verschlussklappe und
Rändelschrauben wieder an.
6. Lösen Sie die Arretierung der Aktivkohle-
patronen, indem Sie diese gegen den Uhr-
zeigersinn drehen und nach oben wegzie-
hen.
7. Nachdem Sie alle Patronen entfernt haben,
können Sie nun die neuen Patronen anb-
ringen. Stecken Sie eine Patrone auf die
Umlufteinheit und arretieren Sie diese mit
einer Drehung im Uhrzeigersinn. Dieser
Arbeitsschritt ist nun wieder für alle Patro-
nen durchzuführen.
8. Die gebrauchten Filter-Komponenten kön-
nen fachgerecht im Hausmüll entsorgt
werden.
Wartung
D

10
Foreword
Dear Customer,
Congratulations on the purchase of your new BORA air
recirculation unit.
You have bought a high-quality, innovative product.
This product meets high demands and is easy to use.
Read these operating instructions carefully before
the initial use.
These instructions give you useful tips before, during,
and after use of the BORA air recirculation unit. They
familiarise you with your product and provide useful
hints for optimum use. Please store these instructions
carefully.
We wish you a lot of fun using your air recirculation
unit.
Before initial use
Please observe the following points before using the
product for the first time:
•Unpack the product and remove all
packaging material from the prod-
uct. Check the product for damage.
•Dispose of the packaging properly
and make sure that no accessories
remain in the packaging!
•Keep the packaging parts away
from children.
•Read through the mounting and
operating instructions carefully be-
fore using the product for the first
time.
•Make sure that the product is prop-
erly connected.
Packaging Disposal
Dispose of the transport packaging using environmen-
tally friendly means as far as possible. The recycling of
the packaging materials in the material circuit saves on
raw materials and reduces the accumulation of waste.
Disposal of old
appliances
The symbol on the product or
its packaging indicates that this
product must not be treated as
normal household waste, but must
be handed over at a collection
point for recycling electric and electronic units. You are
protecting the environment and the health of your
fellow human beings with your contribution towards
correct disposal of this product. The environment and
health are endangered due to incorrect disposal. You
can get more information about recycling this product
from your town hall, your litter service or the store from
which you purchased this product.
Intended use
The air recirculation unit must be used only for prepar-
ing food at home. The product may not be used for
purposes other than those intended.
The manufacturer refuses all liability or warranty claims
for damage arising through the non-observance of
these instructions.
The text, pictures and data correspond to the technical
state of the art of the unit at the point in time of print-
ing.
Changes within the scope of further development are
reserved.
Here you will find…
Please read through the information in this book care-
fully before you start operating the air recirculation unit.
You will find important tips here for your safety, and
regarding the use, maintenance and servicing of the
unit so that you enjoy using your unit even longer.
Store these instructions carefully. Please pass on
these mounting and operating instructions to new
owners for information purposes and safety.
GB

11
This product is designed and developed only for use in
private households and may not be used for another
purpose.
In addition, the unit may be used only together with the
corresponding BORA products (e.g. BORA cooktop
extractor fan PL 540, base fan PLS 250, cooktop ex-
traction fan system CKAS etc.).
Damaged products may not be operated. In case of
damage, contact your dealer or responsible customer
service immediately.
The product may only be connected by a certified
electrician under consideration of the local regulations;
the same applies to the exhaust air connections.
For more information, consult the "Mounting instruc-
tions" chapter.
The extraction of hazardous and/or explosive materials
or fumes is strictly prohobited.
Please make sure that you observe the replacement
intervals of the activated carbon cartridges or the fine-
filter. More precise information can be found in the
"Maintenance" chapter.
In case of non-observance, there is a danger of fire,
especially in case of grease deposits!
Never use a steam or high-pressure cleaner to clean
the device. For more information, see the "Mainte-
nance" chapter.
The user is responsible for proper use and the perfect
state of the product.
The product is not intended to be used by people (in-
cluding children) with physical, sensor, or mental limi-
tations, lack of experence, and/or knowledge, unless
they are supervised by a person responsible for their
safety or obtain instructions on how to use the product.
Children should be supervised to make sure they do
not play with the product.
Repairs on the product may only be performed by
a certified electrician or the responsible customer ser-
vice.
The manufacturer refuses all liability or warranty claims
for damage arising through the non-observance of
these instructions.
The text, pictures, and data correspond to the technical
state of the art of the product at the point in time of
printing.
Changes within the scope of further development are
reserved.
Safety instructions
GB

12
1 Base of the air recirculation unit 1 pc.
2 Activated carbon cartridges 3 pcs.
3 Finefilter 1 pc.
4 Closing flaps 2 pcs.
5 Mounting brackets and straps, including screws 2 pcs. each
2
1
5
3 4
Scope of supply
GB

13
The air recirculation variant is a good idea when the
exhaust air variant cannot be realised due to structural
or energetic reasons, such as a low energy house.
In this case the extracted cooking fumes are con-
ducted into an air recirculation unit, cleaned in three
activated carbon filters, and blown out again. In this
system, the effectiveness of the cleaning is lower than
that of exhaust air conductance to the outside.
To be able to install and use the BORA air recirculating
unit ideally, some basic things must already be taken
into consideration in the planning phase.
Position of the air recirculation unit:
The air recirculation unit can be placed in various posi-
tions in the kitchen. The position of the air recirculation
unit and its respective fan component must already be
determined during the planning phase.
Function
GB
Planning
GB

14
Installation examples:
Example 1:
- The base fan lies in the base area of the kitchen.
- The air recirculation unit is located between the
kitchen cabinets.
- The depth of the cabinets has been shortened
for this purpose.
- The air recirculation unit is located centered behind
a cabinet to guarantee access through the back
wall of the cabinet for maintenance work.
Example 2:
- The base filter lies in the base area.
- The air recirculation unit lies in a so-called
- "dead corner" of the kitchen.
- For maintenance work, the unit is accessible
through the back wall of the cabinet.
Example 3
- If the air recirculation unit is placed in an adja-
cent room or in the cellar, the cleaned air must
be returned to the kitchen using the air return
hood (can be ordered separately).
- If the air return fails, please observe the infor-
mation regarding exhaust air operation in the
operating instructions of the cooktop extraction
fan.
- The air recirculation unit with the air return
hood and the fans are attached to the ceiling of
the cellar/installation room located below.
- The cleaned air is returned to the room through
the base area.
Note:
Please note that two fans are required for this installation option.
This installation option is only possible with components from the BORA Professional range.
Planning
GB

15
Outgoing air flow of the cleaned air:
If the air recirculation lies in the kitchen block and the cleaned air is returned through the base, a possibility should
be provided for the outgoing flow of air in the planning phase already.
The outgoing air flow can be guaranteed by a vertically shortened base or finned based. The outgoing air flow
opening should have a total area of at least 500 cm².
Note:
if the recirculation unit is installed in the vicinity of the base opening, there may be an increased exhaust speed in
this area. This can, however, be resolved by additionally attached components in the air circulation.
The product may only be connected by a certified electrician under consideration of the local regulations; the
same applies to the exhaust air connections.
The installer is responsible for perfect function at the installation site!
Only the Compair Flow 150 system of Naber recommended for air circulation and compatible with the cooktop
extractor fan may be used.
The nominal diameter of the recirculation ducts may not exceed 150 mm.
The following points absolutely must be observed in regard to air circulation:
- Keep the air circulation paths as short as possible.
- If possible, avoid sharp angles and lay the ducts in bends.
- Never select a duct diameter smaller than 150 mm.
- No bends/angles may be laid 50 cm in front of the fan component.
- Always lay a straight piece of about 50 cm between two angles/bends.
- During the installation, ensure that the recirculation unit is still accessible after completion of the kitchen
assembly. As such, it may be necessary to displace the base feet of the kitchen cupboards.
- Ensure that there is sufficient space between the activated carbon components and adjacent compo-
nents. If this is not taken into account, this could lead to congestion in the exhaust air. This results in a
considerable reduction in the extraction performance of the entire cooktop extraction system.
- During intended, private use there is no condensation formation due to the low frequency of use.
- If the air recirculation unit is placed in an adjacent room, air return ducting must be provided for in the in-
stallation location of the vapour extraction apparatus. If this is not the case, the vapour extraction appa-
ratus must be assessed for exhaust air operation.
If the air return fails, please observe the information regarding exhaust air operation in the operating in-
structions of the cooktop extraction fan.
Planning
GB

16
1. The knurled screws included in delivery must be attached to
the side of the air recirculation unit according to the installation
situation so that a later exchange of the finefilter is possible.
2. Now attach the activated carbon cartridges: stick one cartridge on the air
recirculation unit and lock it into place by turning it one revolution clock-
wise. This work step should now be performed for all cartridges.
3. As already described in the "Scope of supply" chapter, two different
mounting brackets and/or straps have been included in the delivery of
the air recirculation unit. These are attached to the air recirculation unit
using the included screws as required.
4. Now connect the air recirculation unit to the exhaust
ducts. The connection of the air recirculation unit is de-
signed for the Naber Compair Flow 150 system. To be
able to guarantee air-tightness, the connection must be
sealed with air-tight fabric tape.
5. Now fix the position of the air recirculation unit by screw-
ing the unit onto a suitable spot using the mounting
brackets and/or straps.
Fastening examples:
- Cabinet side
- Cabinet floors
- Construction strip
- Masonry
Installation / mounting of the air recirculation unit
GB

17
Replacing the filter components:
1. We recommend that you replace the filter
components at intervals of about 2 years. The
durability of the components depends to a
large degree on the frequency of use of the
air recirculation unit.
2. To replace the components, open the access
panel (e.g. the back wall of the cabinet) to
perform maintenance on your air recirculation
unit.
3. Now remove the knurled screws and sealing
cap.
4. Remove the fine filter from the side.
Push in the new fine filter so that the arrow on
the front end of the filter points in the direction
of flow.
5. Reattach the sealing cap and knurled screws.
6. Loosen the locking mechanism of the acti-
vated carbon cartridges by turning them anti-
clockwise and pulling them upward.
7. After you have removed all cartridges, you
can now attach the new ones. Stick one car-
tridge onto the air recirculation unit and lock it
into place by turning it one revolution clock-
wise. This work step should now be repeated
for all cartridges.
8. The used filter components can be disposed
of in the domestic waste bin.
Maintenance
GB

18
Avant-propos
Cher(ère) Client(e),
Nous vous félicitons pour l'achat de votre nouvelle
unité de recyclage d'air BORA.
Vous venez d'acquérir un produit innovant et de qualité
supérieure. Votre produit répond à des exigences
rigoureuses et est simple d'utilisation.
Veuillez lire attentivement cette notice avant la
première utilisation.
Elle fournit des informations importantes avant, pen-
dant et après l'utilisation
de l'unité de recyclage d'air BORA. Elle décrit votre
produit et contient des informations utiles pour une
utilisation optimale. Veuillez conserver cette notice.
Nous espérons que votre unité de recyclage d'air vous
donnera entière satisfaction.
Avant la première utilisation
Veuillez observer les points suivants avant d'utiliser
votre produit pour la première fois :
•Déballez votre produit et retirez tous
les matériaux d'emballage. Vérifiez
la présence d'éventuels dommages
sur le produit.
•Éliminez l'emballage en respectant
la réglementation en vigueur et véri-
fiez que tous les accessoires ont été
retirés de l'emballage !
•Tenez le matériau d'emballage hors
de la portée des enfants.
•Lisez attentivement la notice de
montage et d'utilisation avant d'utili-
ser le produit pour la première fois.
•Assurez-vous que le produit est
correctement branché.
Élimination de l'emballage
Dans la mesure du possible, éliminez l'emballage de
transport dans le respect de l'environnement. Le recy-
clage des matériaux d'emballage permet d'économiser
les matières premières et de diminuer le volume des
déchets.
Élimination des appareils usagés
Le symbole présent sur le produit
ou son emballage indique
que ce produit ne doit pas être
éliminé avec les déchets ména-
gés, mais doit être remis à un
point de collecte spécialisé dans
le recyclage des appareils électriques et électroniques.
En participant à l'élimination conforme de ce produit,
vous contribuez à préserver l'environnement et la
santé de votre prochain. L'élimination non conforme
nuit à l'environnement et à la santé. Pour en savoir
plus sur le recyclage de ce produit, contactez votre
mairie, le service de la voirie ou le fournisseur du pro-
duit.
Utilisation conforme
Utiliser l'unité de recyclage d'air uniquement pour
préparer des plats dans votre habitation. Ne pas utili-
ser le produit à d'autres fins.
Le fabricant décline toute responsabilité et demande
de garantie pour les dommages résultant du non-
respect des instructions de cette notice.
Le texte, les illustrations et les informations reflètent
le niveau technique de l'appareil au moment de l'im-
pression.
Sous réserve de modifications exigées par le perfec-
tionnement de l'appareil.
Informations disponibles…
Veuillez lire attentivement les informations fournies
dans cette notice avant de mettre en service l'unité
de recyclage d'air. Vous trouverez des informations
importantes sur la sécurité, l'utilisation, l'entretien et
la maintenance de l'appareil, afin que vous en profitiez
le plus longtemps possible.
Veuillez conserver cette notice. Si vous cédez cet
appareil, transmettez les instructions de montage
et d'utilisation au nouveau propriétaire.
F

19
Ce produit a été conçu et développé exclusivement
pour un usage domestique et ne doit pas être détourné
de cet usage.
Utiliser l'unité uniquement avec les produits BORA
correspondants (par ex. le dispositif aspirant BORA PL
540, le ventilateur intégré dans la plinthe PLS 250,
dispositif aspirant CKAS etc.).
Les produits endommagés ne doivent pas être mis en
service. En cas de dommages, contactez immédiate-
ment votre revendeur ou le service après-vente.
Le produit ne doit être raccordé que par un profession-
nel agréé, dans le respect des prescriptions locales en
vigueur. Le même principe s'applique aux branche-
ments d'évacuation d'air.
Respectez les instructions de la notice de montage.
Il est strictement interdit d'aspirer des matières ou
vapeurs dangereuses et/ou explosives.
Veuillez respecter les délais de remplacement des
cartouches à charbon actif ou du filtre fin. Des informa-
tions plus détaillées sont disponibles au chapitre Main-
tenance.
En cas de non-respect, risque d'incendie causé par les
dépôts de graisse !
N'utilisez jamais un nettoyeur vapeur ou un nettoyeur
haute pression pour nettoyer l'appareil. Se reporter
pour cela au chapitre Maintenance.
Il appartient à l'utilisateur d'utiliser correctement l'appa-
reil et de le maintenir dans un état irréprochable.
Le produit n'est pas destiné à être utilisé par des per-
sonnes (y compris des enfants) dont les capacités
physiques, sensorielles ou mentales sont diminuées,
ou qui ne disposent pas des connaissances ou de
l'expérience nécessaires, à moins qu'elles n'aient été
formées ou encadrées pour l'utilisation de cet appareil
par une personne responsable de leur sécurité.
Les enfants doivent être surveillés afin de s'assurer
qu'ils ne jouent pas avec le produit.
Les réparations sur le produit ne doivent être confiées
qu'à un professionnel agréé ou au service après-vente
compétent.
Le fabricant décline toute responsabilité et demande
de garantie pour les dommages résultant du non-
respect des instructions de cette notice.
Le texte, les images et les informations correspondent
à l'état technique du produit au moment de l'impres-
sion.
Sous réserve de modifications exigées par le perfec-
tionnement de l'appareil.
Consignes de sécurité
F

20
1 Plinthe de l'unité de recyclage d'air 1 pc.
2 Cartouches à filtre actif 3 pc.
3 Filtre fin 1 pc.
4 Couvercles 2 pc.
5 Étrier et languettes de fixation avec vis 2 pc. chacun
Contenu de la livraison
F
3
2
1
5
4
