Bosch ALM 34 User manual

EURO • Printed in England • BA F016 L69 850 • ALM 34 • Titel (Vorderseite) • OSW 02.01
Bedienungsanleitung
Operating Instructions
Instructions d’emploi
Instrucciones de servicio
Manual de instruções
Istruzioni d’uso
Gebruiksaanwijzing
Betjeningsvejledning
Bruksanvisning
Brukerveiledningen
Käyttöohje
Oδηγία χειρισµού
Kullanım kılavuzu
Deutsch
English
Français
Español
Português
Italiano
Nederlands
Dansk
Svenska
Norsk
Suomi
Eλληνικά
Türkçe
ALM 34
F016 L69 850.book Seite 1 Donnerstag, 17. Januar 2002 1:58 13

EURO • Printed in England • BA F016 L69 850 • ALM 34 • U2 • OSW
2 • F016 L69 850 • 02.01
F016 L69 850.book Seite 2 Donnerstag, 17. Januar 2002 1:58 13

EURO • Printed in England • BA F016 L69 850 • ALM 34 • U3 • OSW
3 • F016 L69 850 • 02.01
STOP
1
2
3
4
5
6
F016 L69 850.book Seite 3 Donnerstag, 17. Januar 2002 1:58 13

EURO • Printed in England • BA F016 L69 850 • ALM 34 • U4 • OSW
4 • F016 L69 850 • 02.01
CLICK!
A 3
8
9
9
10
6
B
5
6 11
products not sold in GB
2
1
2
12
2
1
CIII
III
6.5 kg
III
6
D 13 14 15
12
F016 L69 850.book Seite 4 Donnerstag, 17. Januar 2002 1:58 13

EURO • Printed in England • BA F016 L69 850 • ALM 34 • U5 • OSW
5 • F016 L69 850 • 02.01
0
I
1
2
E
E
➊
➋
1
2
F
G
F016 L69 850.book Seite 5 Donnerstag, 17. Januar 2002 1:58 13

EURO • Printed in England • BA F016 L69 850 • ALM 34 • OSW
Deutsch - 1
Achtung! Die nachfolgenden Anweisungen
sorgfältig durchlesen. Machen Sie sich mit den
Bedienelementen und dem ordnungsgemäßen
Gebrauch des Rasenmähers vertraut.

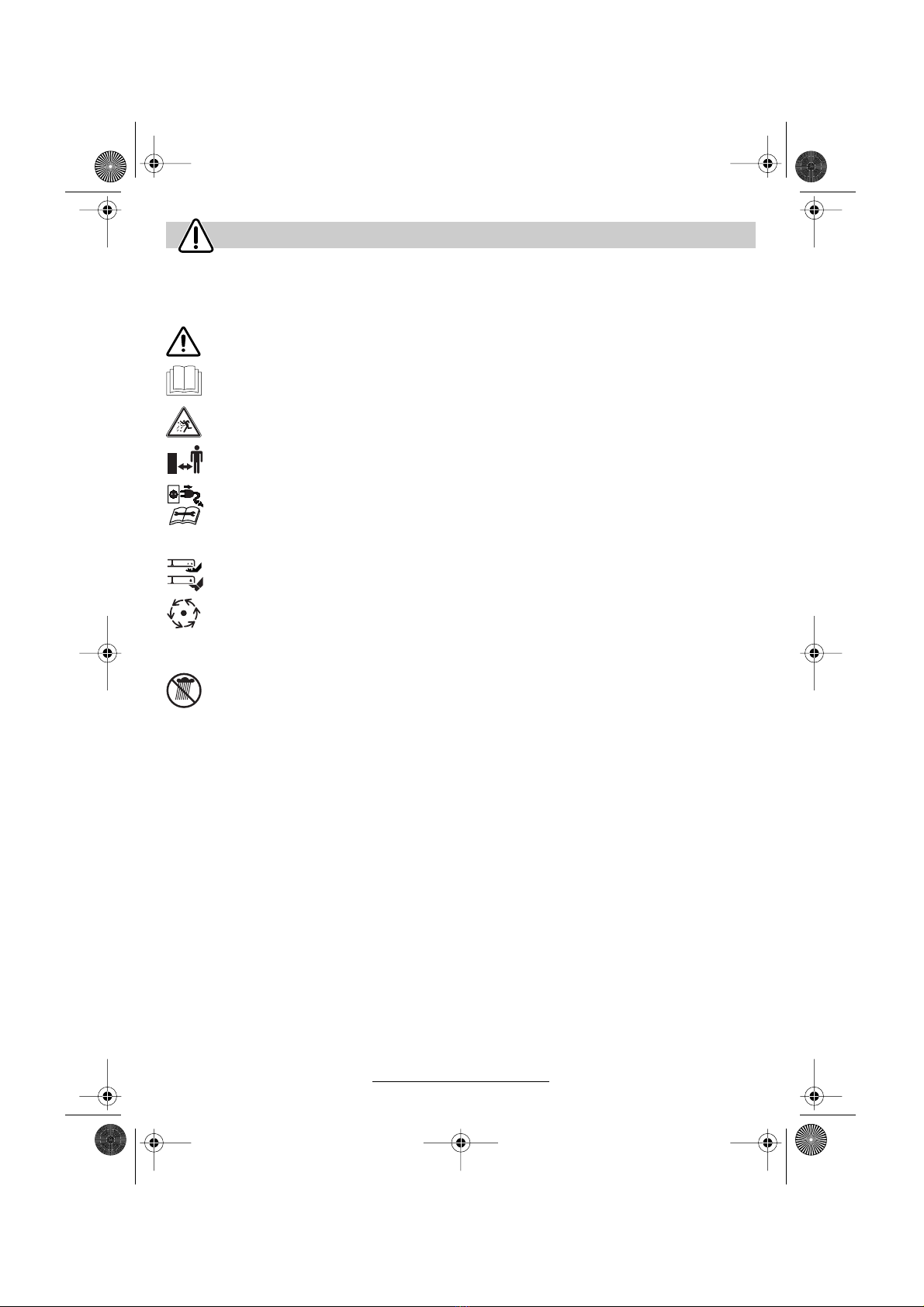

Erläuterung der Symbole an dem Rasenmäher
Allgemeiner Gefahrenhinweis.
Die Bedienungsanleitung durchlesen.
Darauf achten, dass in der Nähe stehende
Personen nicht durch weggeschleuderte
Fremdkörper verletzt werden.
In der Nähe stehende Personen auf siche-
ren Abstand zur Maschine halten.
Vor Einstellungen am Gerät oder Reinigung,
wenn sich das Kabel verfangen hat oder
wenn Sie den Rasenmäher auch nur für
kurze Zeit unbeaufsichtigt lassen, ausschal-
tenunddasKabelausderSteckdoseziehen.
Stromkabel vom Schneidmesser fernhalten.
Scharfe Messer. Hüten Sie sich vor dem
Verlust von Zehen oder Finger.
Warten Sie, bis alle Teile der Maschine voll-
ständig zur Ruhe gekommen sind, bevor Sie
diese anfassen. Die Messer rotieren nach
dem Abschalten des Motors noch weiter
und können Verletzungen verursachen.
Nicht bei Regen mähen oder den Rasenmä-
her bei Regen im Freien lassen.
■Niemals Kindern oder mit diesen Anweisungen
nicht vertrauten Personen erlauben den Rasen-
mäher zu benutzen. Nationale Vorschriften be-
schränken möglicherweise das Alter des Bedie-
ners.
■Niemals mähen, während sich Personen, insbe-
sondere Kinder oder Haustiere, in unmittelbarer
Nähe aufhalten.
■Der Bediener oder Nutzer ist für Unfälle oder
Schäden an anderen Menschen oder deren Ei-
gentum verantwortlich.
■Den Rasenmäher nicht barfuß oder mit offenen
Sandalen benutzen, tragen Sie stets festes
Schuhwerk und eine lange Hose.
■Die zu mähende Fläche sorgfältig inspizieren und
Steine, Stöcke, Drähte, Knochen und sonstige
Fremdkörper beseitigen.
■Vor der Benutzung immer durch Augenschein prü-
fen, ob Messer, Messerschraube und Schneid-
baugruppe abgenutzt, beschädigt oder lose sind.
■Abgenutzte oder beschädigte Messer und
Schrauben nur im ganzen Satz auswechseln, um
Unwuchten zu vermeiden.
■Nur bei Tageslicht oder gutem künstlichem Licht
mähen.
■Den Rasenmäher nach Möglichkeit nicht bei nas-
sem Gras betreiben.
■Stets ruhig gehen, niemals schnell laufen.
■Das Mähen an Böschungen kann gefährlich
sein:
– Keine besonders steilen Abhänge mähen.
– Auf schrägen Flächen oder auf nassem Gras
stets auf sicheren Tritt achten.
– Auf schrägen Flächen immer quer und niemals
auf- und abwärts mähen.
– Beim Richtungswechsel an Abhängen äußerst
vorsichtig sein.
– Beim Rückwärtsgehen oder Ziehen des Rasen-
mähers äußerst vorsichtig sein. Nicht mähen, in-
dem Sie den Rasenmäher zu sich heranziehen.
■Die Messer müssen stehen, wenn der Rasenmä-
her für den Transport gekippt werden muss,
wenn nicht mit Gras bepflanzte Flächen über-
quert werden und beim Transport zu und von
dem zu mähenden Bereich.
■Den Rasenmäher beim Starten oder Einschalten
des Motors nicht kippen, außer wenn dies beim
Anlaufen in hohem Gras erforderlich ist. In die-
semFallnursoweitwienötigundnuraufdervom
Bediener abgewandten Seite kippen. Immer dar-
auf achten, dass beim Ablassen auf den Boden
beide Hände am Handgriff sind.
■Schalten Sie den Rasenmähers nur ein, wenn die
Füße ausreichend weit von den Messern entfernt
sind.
■Hände und Füße nicht in die Nähe oder unter ro-
tierende Teile bringen.
■Den Rasenmäher bei laufendem Motor niemals
hochheben oder tragen.
■Netzstecker aus der Steckdose ziehen:
– immer wenn Sie die Maschine verlassen
– vor dem Beseitigen von Blockierungen
– wenn Sie den Rasenmäher überprüfen, reinigen
oder an ihm arbeiten
– nach der Kollision mit einem Fremdkörper. Den
Rasenmäher sofort auf Beschädigungen über-
prüfen und wenn notwendig instandsetzen lassen
– wenn der Rasenmäher ungewöhnlich zu vibrie-
ren beginnt (sofort prüfen).
■Den Festsitz aller Muttern, Bolzen und Schrau-
ben sicherstellen, um zu gewährleisten, dass sich
der Rasenmäher immer in einem sicheren Ar-
beitszustand befindet.
■Sicherheitshalber abgenutzte oder beschädigte
Teile auswechseln.
■Stellen Sie sicher, dass auszuwechselnde Teile
von Bosch stammen.
Sicherheitshinweise
STOP
F 016 L69 850 - D Seite 1 Freitag, 18. Januar 2002 7:58 07
6 • F 016 L69 850 • TMS • 15.01.02

EURO • Printed in England • BA F016 L69 850 • ALM 34 • OSW
Deutsch - 2
DiesesProdukt ist bestimmt für das Rasenmähen im
privaten Bereich.
Dieses Handbuch enthält Anweisungen über die
richtige Montage und den sicheren Gebrauch Ihrer
Maschine. Es ist wichtig, dass Sie diese Anweisun-
gen sorgfältig lesen.
Die Maschine wiegt im vollständig zusammenge-
bauten Zustand etwa 6,5 kg. Holen Sie bei Bedarf
Hilfe, um die Maschine aus der Verpackung zu neh-
men.
Achten Sie auf die scharfen Messer, wenn Sie den
Rasenmäher zum Rasen tragen.
Nehmen Sie den Rasenmäher vorsichtig aus der
Verpackung prüfen Sie, ob die nachfolgenden Teile
vollständig sind:
– Rasenmäher mit Fahrgestänge
– 1 Griffbügel-Unterteil
– 2 Schrauben
– 2 Flügelmuttern
– 2 Bolzen
– 2 Kabelclips
– Schraubenschlüssel/Schaber
– Bedienungsanleitung
– Ersatzteilliste
Wenn Teile fehlen oder beschädigt sind, wenden Sie sich
bitte an Ihren Händler.

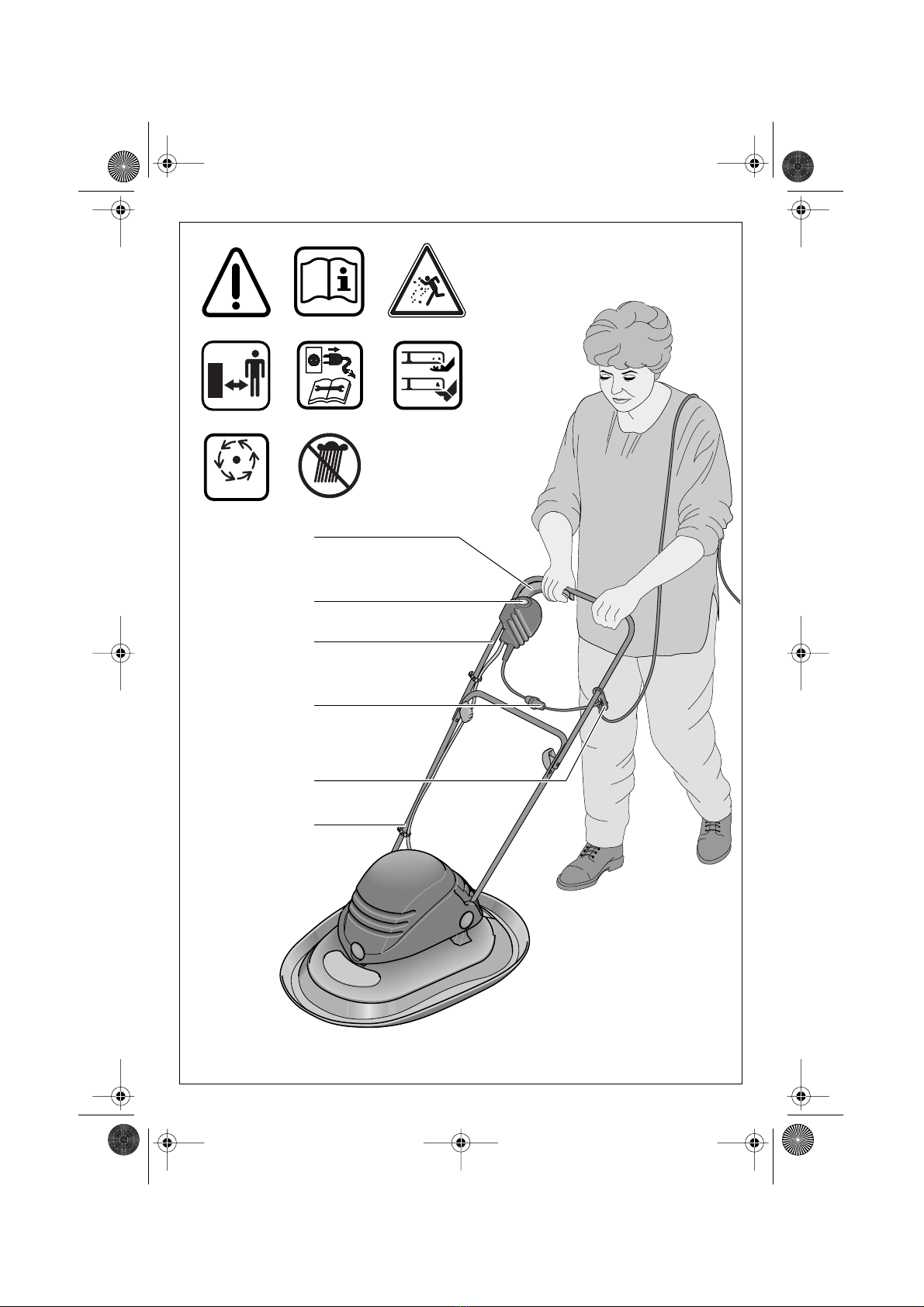

1 Schalthebel
2 Sicherheitsknopf
3 Griffbügel-Oberteil
4 Netzstecker**
5 Kabel-Zugentlastung**
6 Griffbügel-Unterteil
**länderspezifisch
Abgebildetes oder beschriebenes Zubehör gehört
teilweise nicht zum Lieferumfang.
Elektrische Sicherheit
Ihre Maschine ist zur Sicherheit doppelt schutziso-
liert und benötigt keine Erdung. Die Betriebsspan-
nung beträgt 230 V AC, 50 Hz. Nur zugelassene
Verlängerungskabel verwenden. Informationen er-
halten Sie bei Ihrer autorisierten Kundendienst-
stelle.
Es dürfen nur Verlängerungskabel der Bauart
H05VV-F oder H05RN-F verwendet werden.
Zur Erhöhung der Sicherheit wird empfohlen, einen
FI-Schalter (RCD) mit einem Fehlerstrom von maxi-
mal 30 mA zu benutzen. Dieser FI-Schalter sollte
vor jeder Benutzung überprüft werden.
Hinweis für Produkte, die nicht in GB verkauft wer-
den: ACHTUNG: Zu Ihrer Sicherheit ist es erforder-
lich, dass der an der Maschine angebrachte Ste-
cker 4 mit dem Verlängerungskabel 11 verbunden
wird. (siehe Bild )
Die Kupplung des Verlängerungskabels muss vor
Spritzwasser geschützt sein, aus Gummi bestehen
oder mit Gummi überzogen sein.
Das Verlängerungskabel muss mit einer Zugentlas-
tung verwendet werden.
Die Anschlussleitung muss regelmäßig auf Scha-
densmerkmale überprüft und darf nur in gutem Zu-
stand verwendet werden.
Wenn die Anschlussleitung beschädigt ist, darf sie
nur von einer autorisierten Bosch-Werkstatt repa-
riert werden.
Gerätekennwerte
Leisemäher ALM 34
Bestellnummer 0 600 887 1..
Nennaufnahme [W] 1 150
Messerbreite [cm] 34
Schnitthöhe [mm] 10/32
Stellungen 4
Gewicht [kg] 6,5
Schutzklasse / II
Seriennummer siehe Leistungsangaben
an der Maschine
Bestimmungsgemäßer
Gebrauch
Einleitung
Lieferumfang
Geräteelemente
Zu Ihrer Sicherheit
Achtung! Das Gerät ausschalten und den
Netzstecker ziehen, vor Einstellungen oder
Reinigen oder wenn das Kabel zerschnitten,
beschädigt oder verheddert ist.
Nachdem die Maschine abgeschaltet wurde,
drehen die Messer noch einige Sekunden wei-
ter.
Vorsicht - rotierendes Messer nicht berühren.
B
F 016 L69 850 - D Seite 2 Freitag, 18. Januar 2002 7:58 07
7 • F 016 L69 850 • TMS • 15.01.02

EURO • Printed in England • BA F016 L69 850 • ALM 34 • OSW
Deutsch - 3
➊Das Griffbügel-Unterteil 6 an der Geräterück-
seite in die Motorabdeckung einsetzen.
➋Die Bohrungen ausrichten und mit den mitgelie-
ferten Bolzen 10 sichern.
➌Das Griffbügel-Oberteil 3 mit den Schrauben
und Flügelmuttern 8 an den Griffbügel-Untertei-
len 6 montieren.
Hinweis: Stellen Sie sicher, dass das Kabel mit den
mitgelieferten Kabelclips am Griffbügel befestigt ist.
Das Kabel an der Zugentlastung 5 befestigen. Si-
cherstellen, dass das Kabel genügend Spiel hat.
(siehe Bild )
Der Griffbügel kann in drei Stellungen gebracht wer-
den, wie in Bild Cgezeigt:
IPark-Stellung
II Griffstellung zum Mähen
III Griffstellung, um den Rasenmäher an die Wand
zu hängen.
Um den Griffbügel von Stellung Ioder III in Mäh-
Stellung II zu bringen, die Rohre des Griffbügel-Un-
terteils 6 zusammendrücken.
Vor dem Einstellen der Schnitthöhe anhal-
ten, Netzstecker ziehen und warten bis der
Motor stillsteht. Die Messer rotieren nach
dem Abschalten des Motors noch weiter
und können Verletzungen verursachen.
Die Schnitthöhe der Maschine kann in vier Stufen
zwischen 10 und 32 mm eingestellt werden (siehe
Bild D):
Für den ersten Schnitt in der Saison sollte eine hohe
Schnitthöhe eingestellt werden.
Die Veränderung der Schnitthöhe wird erzielt, indem
die Abstandsscheiben 14 anders angeordnet wer-
den:
Den Griffbügel vertikal stellen und den Mäher auf die
Seite legen. Messer 13 und Ventilator 15 überprü-
fen, wenn diese stumpf bzw. beschädigt sind, sind
diese zu ersetzen.
Halten Sie das Messer 13, verwenden Sie dabei je-
doch Gartenhandschuhe (nicht mitgeliefert). Benut-
zen Sie den Schraubenschlüssel/Schaber, um die
Messerschraube 12 zu lösen und Abstandsschei-
ben 14 sowie Messer 13 abzunehmen.
Messer 13 platzieren, Abstandsscheiben 14 anord-
nen, um die gewünschte Einstellung zu erzielen
(siehe Bild D) und Messerschraube 12 aufschrau-
ben.
Sicherstellen, dass das Messer 13 richtig herum
montiert ist (das Symbol muss sichtbar sein, wie
in Bild D gezeigt) und dann Messerschraube 12 gut
festziehen.
Immer alle 3 Abstandsscheiben 14 einbauen, je-
doch niemals zusätzliche verwenden.
Nachdem die Maschine abgeschaltet
wurde, drehen die Messer noch einige Se-
kunden weiter. Abwarten, bis der Motor/
das Messer stillsteht, bevor erneut einge-
schaltet wird.
Nicht kurz hintereinander aus- und wieder
einschalten.
Um den Anlauf zu erleichtern, Rasenmäher seitlich
kippen.
Einschalten:
Sicherheitsknopf 2 drücken und halten.
(Bild E)
Schalthebel 1 gegen den Griffbügel drü-
cken.
Sicherheitsknopf 2 loslassen.
Ausschalten:
Schalthebel 1 loslassen.
Die Motorabdeckung ist mit einer flexiblen Aufhän-
gung ausgestattet und kippt, um die Richtungskont-
rolle zu verbessern.
Den Rasenmäher an der Rasenkante und so nahe
wie möglich an der Netzsteckdose platzieren. Von
der Netzsteckdose weg arbeiten, wie in Bild Fge-
zeigt.
Das Kabel nach jedem Wenden auf die gegenüber-
liegende bereits gemähte Seite bringen.
Beim Mähen unter besonders schweren Be-
dingungen den Motor nicht überlasten.
Bei Überlastung sinkt die Motordrehzahl und das
Motorgeräusch verändert sich. In diesem Fall anhal-
ten, den Schalthebel loslassen und eine größere
Schnitthöhe einstellen. Andernfalls kann der Mo-
tor beschädigt werden.
Montage (siehe Bild )
Griffbügel einstellen
Schnitthöhe einstellen
A
B
Inbetriebnahme
Mähen
0
I
2
1
F 016 L69 850 - D Seite 3 Freitag, 18. Januar 2002 7:58 07
8 • F 016 L69 850 • TMS • 15.01.02

EURO • Printed in England • BA F016 L69 850 • ALM 34 • OSW
Deutsch - 4
Ausschalten und Netzstecker ziehen.
Hinweis: Führen Sie die folgenden Wartungsarbei-
ten regelmäßig aus, damit eine lange und zuverläs-
sige Nutzung gewährleistet ist.
Den Rasenmäher regelmäßig auf offensichtliche
Mängel wie ein loses oder beschädigtes Schneid-
messer, lose Verbindungen und abgenutzte oder
beschädigte Teile untersuchen.
Prüfen Sie, ob Abdeckungen und Schutzvorrichtun-
gen unbeschädigt und richtig angebracht sind. Füh-
ren Sie vor der Benutzung eventuell notwendige
Wartungs- oder Reparaturarbeiten durch.
Sollte der Rasenmäher trotz sorgfältiger Herstel-
lungs- und Prüfverfahren einmal ausfallen, ist die
Reparatur von einer autorisierten Kundendienst-
stelle für Bosch-Elektrowerkzeuge ausführen zu las-
sen.
Bei allen Rückfragen und Ersatzteilbestellungen
bitte unbedingt die 10-stellige Bestellnummer laut
Typenschild des Gerätes angeben.
Siehe „Schnitthöhe einstellen“.
Das Äußere des Rasenmähers gründlich mit einer
weichen Bürste und einem Tuch reinigen. Kein Was-
ser und keine Lösungs- oder Poliermittel verwen-
den. Sämtliche Grasanhaftungen und Partikel entfer-
nen,insbesondersvomLuftfilter,wieinBild Ggezeigt.
Den Rasenmäher auf die Seite legen und den Mes-
serbereich reinigen. Zusammengepresstes Schnitt-
gut mit einem Holz- oder Plastikstück entfernen, wie
beispielsweise mit dem mitgelieferten Schrauben-
schlüssel/Schaber.
Den Rasenmäher an einem trockenen Ort aufbe-
wahren. Keine anderen Gegenstände auf die Ma-
schine stellen.
Um Platz zu sparen Flügelmuttern 8 lösen und den
Griffbügel zusammenklappen.
☞Sicherstellen, dass die Kabel beim Zusam-
men- und Aufklappen nicht eingeklemmt wer-
den. Griffbügel nicht fallen lassen.
Die folgende Tabelle zeigt Fehlersymptome auf und wie Sie Abhilfe schaffen können, wenn Ihre Maschine
einmal nicht richtig arbeitet. Wenn Sie damit das Problem nicht lokalisieren und beseitigen können, wenden
Sie sich an Ihre Service-Werkstatt.
Achtung: Vor der Fehlersuche Gerät ausschalten und Netzstecker ziehen.
Wartung Messerwartung
Nach dem Mähen/Aufbewahrung
Fehlersuche
Symptome Mögliche Ursache Abhilfe
Rasenmäher läuft nicht Netzspannung fehlt
Netzsteckdose defekt
Verlängerungskabel beschädigt
Sicherung hat ausgelöst
Gras zu lang
Überprüfen und einschalten
Andere Steckdose benutzen
Kabel überprüfen, ev. austauschen
Sicherung austauschen
Größere Schnitthöhe einstellen und Mäher kippen
Rasenmäher läuft mit
Unterbrechungen Verlängerungskabel beschädigt Interne Verkabelung der Maschine defekt Kabel überprüfen, ev. austauschen Kundendienst aufsuchen
Maschine hinterlässt
unregelmäßiges
Schnittbild
oder
Motor arbeitet schwer
Schnitthöhe zu niedrig
Messer stumpf
Unterseite der Maschine stark verstopft
Messer falsch herum montiert
Schnitthöhe verstellen (siehe „Einstellung der
Schnitthöhe“)
Messer auswechseln
(siehe „Einstellen der Messer“)
Maschine reinigen
(siehe „Nach dem Mähen/Aufbewahrung“)
Messer richtig herum montieren
(siehe „Einstellen der Messer“)
Messer rotiert nicht Messer blockiert
Messermutter/-schraube locker Blockierung beseitigen Messermutter/-schraube festziehen
Starke Vibrationen/
Geräusche Messermutter/-schraube locker Messer beschädigt
Ventilator beschädigt
Messermutter/-schraube festziehen
Messer auswechseln
Ventilator auswechseln (fragen Sie Ihre Kunden-
dienst-Werkstätte)
Schlechtes Luftkissen Luftfilter verstopft
Unterseite der Maschine stark verstopft
Luftfilter reinigen (siehe „Nach dem Mähen/Aufbe-
wahrung“)
Maschine reinigen
(siehe „Nach dem Mähen/Aufbewahrung“)
F 016 L69 850 - D Seite 4 Freitag, 18. Januar 2002 7:58 07
9 • F 016 L69 850 • TMS • 15.01.02

EURO • Printed in England • BA F016 L69 850 • ALM 34 • OSW
Deutsch - 5
Für Bosch-Geräte leisten wir Garantie gemäß den
gesetzlichen/länderspezifischen Bestimmungen
(Nachweis durch Rechnung oder Lieferschein).
Schäden, die auf natürliche Abnützung, Überlastung
oder unsachgemäße Behandlung zurückzuführen
sind, bleiben von der Garantie ausgeschlossen.
Beanstandungen können nur anerkannt werden,
wenn Sie das Gerät unzerlegt an den Lieferer oder
an eine Bosch-Kundendienstwerkstätte für Druck-
luft- oder Elektrowerkzeuge senden.
Die Beeinträchtigungen der Umwelt
durch die Maschine sind auf Grund
ihrer Laufruhe minimal.
Bei der Herstellung der Maschine
wurden ökologisch unbedenkliche
Verfahren angewendet.
Rohstoffrückgewinnung statt Müll-
entsorgung
Maschine, Zubehörteile und Verpa-
ckung sollten für ein umweltfreundli-
ches Recycling sortiert werden.
Diese Anleitung ist aus chlorfrei ge-
fertigtem Recycling-Papier herge-
stellt.
Zum sortenreinen Recycling sind
Kunststoffteile gekennzeichnet.
In Deutschland sind nicht mehr gebrauchsfähige
Geräte/Akkus zum Recycling beim Handel abzuge-
ben oder (ausreichend frankiert) direkt einzuschi-
cken an:
Recyclingzentrum Elektrowerkzeuge
Osteroder Landstraße 3
37589 Kalefeld
www.bosch-pt.com
www.powertool-portal.de, das Internetportal für
Handwerker und Heimwerker
www.ewbc.de, der Informations-Pool für Handwerk
und Ausbildung
Deutschland
Robert Bosch GmbH
Servicezentrum Elektrowerkzeuge
Zur Luhne 2
D-37589 Kalefeld
✆Service............................................ 01 80 - 3 35 54 99
Fax ................................................ +49 (0) 55 53 / 20 22 37
✆Kundenberater............................ 01 80 - 3 33 57 99
Österreich
ABE Service GmbH
Jochen-Rindt-Straße 1
A-1232 Wien
✆Service........................................... +43 (0)1 / 61 03 80
Fax.................................................... +43 (0)1 / 61 03 84 91
✆Kundenberater.................. +43 (0)1 / 797 22 3066
E-Mail: [email protected]
Schweiz
Robert Bosch AG
Kundendienst Elektrowerkzeuge
Industriestrasse 31
CH-8112 Otelfingen
✆Service....................................... +41 (0)1 / 8 47 16 16
✆Kundenberater............. Grüne Nr. 0 800 55 11 55
Messwerte ermittelt entsprechend 2000/14/EG
(1,60 m Höhe,1 m Abstand) und EN 25 349.
Der A-bewertete Geräuschpegel des Gerätes be-
trägt typischerweise: Schalldruckpegel 85 dB (A);
Schallleistungspegel 95 dB (A).
Die bewertete Beschleunigung beträgt typischer-
weise 2,5 m/s2.
Wir erklären in alleiniger Verantwortung, dass die-
ses Produkt mit den folgenden Normen oder norma-
tiven Dokumenten übereinstimmt: EN 60 335,
EN 836 gemäß den Bestimmungen der Richtlinien
89/336/EWG, 98/37/EG, 2000/14/EG.
2000/14/EG: Der garantierte Schallleistungspegel
LWA ist niedriger als 96 dB (A). Bewertungsverfah-
ren der Konformität gemäß Anhang VI.
Leinfelden, 01.02.2002.
Benannte Prüfstelle: SRL Sudbury, England
Dr. Gerhard Felten Dr. Eckerhard Strötgen
Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge
Änderungen vorbehalten
Garantie
Umweltschutz
Kundendienst
Konformitätserklärung
F 016 L69 850 - D Seite 5 Freitag, 18. Januar 2002 7:58 07
10 • F 016 L69 850 • TMS • 15.01.02

EURO • Printed in England • BA F016 L69 850 • ALM 34 • OSW
English - 1
Warning! Read these instructions carefully, be
familiar with the controls and the proper use of
the lawnmower.
Explanation of symbols on the lawnmower
General hazard safety alert.
Read instruction manual.
Beware of thrown or flying objects to by-
standers.
Keep bystanders a safe distance away from
the machine.
Switch off and remove plug from mains be-
fore adjusting, cleaning or if the cable is en-
tangled and before leaving the lawnmower
unattended for any period. Keep the supply
flexible cord away from the cutting blade.
Sharp blade(s). Beware of severing toes or
fingers.
Wait until all machine components have
completely stopped before touching them.
The blades continue to rotate after the ma-
chine is switched off, a rotating blade can
cause injury.
Do not mow in the rain or leave the lawn-
mower outdoors whilst it is raining.
■Never allow children or people unfamiliar with
these instructions to use the lawnmower. Local
regulations may restrict the age of the operator.
■Never mow while people, especially children or
pets, are nearby.
■The operator or user is responsible for accidents
or hazards occurring to other people or their prop-
erty.
■Do not operate the lawnmower when barefoot or
wearing open sandals, always wear substantial
footwear and long trousers.
■Thoroughly inspect the area where the lawn-
mower is to be used and remove all stones,
sticks, wires, bones and other foreign objects.
■Before using, always visually inspect to see that
the blade, blade bolt and cutter assembly are not
worn or damaged or loose.
■Replace worn or damaged blades and bolts in
sets to preserve balance.
■Mow only in daylight or in good artificial light.
■Avoid operating the lawnmower in wet grass,
where feasible.
■Walk, never run.
■Mowing on banks can be dangerous:
– Do not mow excessively steep slopes.
– Always be sure of your footing on slopes or wet
grass.
– Mow across the face of slopes - never up and
down.
– Exercise extreme caution when changing direc-
tion on slopes.
– Use extreme caution when stepping back or pull-
ing the lawnmower towards you. Never cut grass
by pulling the mower towards you.
■Stop the blades if the lawnmower has to be tilted
for transportation when crossing surfaces other
than grass and when transporting the lawnmower
to and from the area to be mowed.
■Do not tilt the lawnmower when starting or switch-
ing on the motor, except if the lawnmower has to
be tilted for starting in long grass. In this case, do
not tilt it more than absolutely necessary and lift
only the part which is away from the operator. Al-
ways ensure that both hands are in the operating
position before returning the mower to the
ground.
■Switch on the lawnmower with feet well away
from the blades.
■Do not put hands or feet near or under rotating
parts.
■Never pick up or carry the lawnmower while the
motor is running.
■Remove the plug from the socket:
– whenever you leave the machine
– before clearing a blockage
– before checking, cleaning or working on the lawn-
mower
– after striking a foreign object. Inspect the lawn-
mower for damage and make repairs as neces-
sary
– if the lawnmower starts to vibrate abnormally
(check immediately).
■Keep all nuts, bolts and screws tight to be sure
that the lawnmower is in safe working condition.
■Replace worn or damaged parts for safety.
■Ensure replacement parts fitted are Bosch ap-
proved.
Safety Notes
STOP
F016 L69 850.book Seite 1 Donnerstag, 17. Januar 2002 1:58 13
11 • F 016 L69 850 • TMS • 15.01.02

EURO • Printed in England • BA F016 L69 850 • ALM 34 • OSW
English - 2
This product is intended for domestic lawn mowing.
This manual gives instructions on the correct as-
sembly and safe use of your machine. It is important
that you read these instructions carefully.
When fully assembled the machine weighs approxi-
mately 6.5 kg. If necessary, obtain assistance to re-
move from packaging.
Take care when carrying the mower to the lawn, as
the blades are sharp.
Carefully remove the machine from its packaging
and check that you have all the following items:
– Lawnmower with handle assembly
– 1 Handle bottom
– 2 Bolts
– 2 Wing nuts
– 2 Pivot pins
– 2 Cable clips
– Spanner/scraper
– Operating instructions
– Spare parts list
When parts are missing or damaged, please contact your
dealer.
1 Switch lever
2 Safety button
3 Handle top
4 Mains plug**
5 Cable restraint**
6 Handle bottom
**Country specific
Not all of the accessories illustrated or described are
included as standard delivery.
Electrical Safety
Your machine is double insulated for safety and re-
quires no earth connection. The operating voltage is
230 V AC, 50 Hz. Only use approved extension ca-
bles. Contact your service agent for details.
Extension cords/leads should only be used if they
comply with H05VV-F or H05RN-F types.
It is recommended for increased electrical safety to
use a Residual Current Device (RCD) with a tripping
current of not more than 30 mA. Always check your
RCD every time you use it.
For products not sold in GB: WARNING: For
safety, it is essential that the mains plug 4 attached
to the machine is fitted to the power supply cable 11.
(see figure )
The couplings of connection leads must be pro-
tected against splashes and the coupling sockets on
the leads must be made of rubber or coated with
rubber.
Fixing means for the connection leads must be
used.
The connection lead must be inspected for signs of
damage at regular intervals and may only be used if
in perfect condition.
If the supply cord is damaged, it must be replaced by
a Bosch Service Center.
Products sold in GB only: Your mower is fitted with
an approved 13 A (BS 1363/A) electric plug and is
protected by a 13 A fuse (ASTA Approved to
BS 1362).
Product Specification
Quiet Lawn Mower ALM 34
Part number 0 600 887 1..
Rated power [W] 1 150
Blade width [cm] 34
Height of cut [mm] 10/32
Positions 4
Weight [kg] 6.5
Protection class / II
Serial Number See rating details on
machine
Intended Use
Introduction
Delivered Items
Operating Controls
For Your Safety
Warning! Switch off, remove plug from mains
before adjusting, cleaning or if cable is cut,
damaged or entangled.
The blades continue to rotate for a few sec-
onds after the machine is switched off.
Caution - do not touch rotating blades.
B
F016 L69 850.book Seite 2 Donnerstag, 17. Januar 2002 1:58 13
12 • F 016 L69 850 • TMS • 15.01.02

EURO • Printed in England • BA F016 L69 850 • ALM 34 • OSW
English - 3
If the fitted plug is not suitable for your socket out-
lets, it should be cut off and an appropriate plug fit-
ted in its place.
The severed plug must be disposed of to avoid a
possible shock hazard and should never be inserted
into a 13 A socket elsewhere.
➊Position the handle bottom 6 at the rear of the
motor cover.
➋Line up the holes and secure with the pivot
pins 10 provided.
➌Attach the handle top 3 with the bolts and wing
nuts 8 to the handle bottom 6.
Note: Ensure that the cable clips supplied are used
to fix the cable to the handle.
Attach cable to cable restraint 5 ensuring that suffi-
cient cable slack is available. (see figure )
The handle can be set in three positions, as in
figure C:
IPark position
II Handle location for mowing
III Handle location to enable mower to be hung on
walls.
To move the handle from location Ior III to mowing
location II press together the tubes of the handle
bottom 6.
Stop, release switch lever, wait until the
motor stops and remove the plug before
adjusting height. The blades continue to
rotate after the machine is switched off, a
rotating blade can cause injury.
Your machine has four settings which adjust the
height of cut between 10-32 mm (figure D):
For the first cutting of the season, a high cutting ad-
justment should be selected.
Changing height of cut is achieved by rearranging
the position of the spacers 14:
Place the handle in vertical position and turn the
mower on its side. Inspect the blade 13 and fan 15,
if blunt or damaged replace.
Hold the blade 13 using gardening gloves (not pro-
vided) use the spanner/scraper provided to remove
the blade nut 12, spacers 14 and blade 13.
Fit the blade 13, rearrange the spacers 14 to obtain
desired setting (figure D) and fit the blade nut 12.
Ensure that the blade 13 is the correct way up (so
that this symbol can be seen located as in
figure D) and tighten the blade nut 12 firmly.
Always fit the three spacers 14. Do not fit extra
spacers.
The blade continues to rotate for a few
seconds after the machine is switched off.
Allow the motor/blade to stop rotating be-
fore switching “on” again.
Do not rapidly switch off and on.
To aid starting tilt mower to side.
Starting:
Press and hold the safety button 2.
(Figure E)
Squeeze the switch lever 1 towards the han-
dle.
Release the safety button 2.
Stopping:
Release the switch lever 1.
The motor cover is designed with a flexible mounting
and tilts to improve directional control.
Place the lawnmower on the edge of the lawn, as
close to the power point as possible. Work away
from the power point as in figure F. Then at right an-
gles.
Position the cable to opposite side (already cut) at
the end of each turn.
When mowing do not allow the motor to la-
bour particularly in heavy conditions.
When the motor labours the speed of the motor
drops and you will hear a change in the motor
sound, when this occurs stop mowing, release
switch lever and raise the height of cut. Failure to
do so could damage the machine.
Assembly (see figure )
Handle Adjustment
Adjusting the Cutting Height
A
B
Starting and Stopping
Mowing
0
I
2
1
F016 L69 850.book Seite 3 Donnerstag, 17. Januar 2002 1:58 13
13 • F 016 L69 850 • TMS • 15.01.02

EURO • Printed in England • BA F016 L69 850 • ALM 34 • OSW
English - 4
Stop and remove plug from the power sup-
ply.
Note: To ensure long and reliable service, carry out
the following maintenance regularly.
Regularly check for obvious defects such as a loose,
dislodged or damaged blade, loose fixings, and
worn or damaged components.
Check that covers and guards are undamaged and
correctly fitted. Carry out necessary maintenance or
repairs before using.
If the mower should happen to fail despite the care
taken in manufacture and testing, repair should be
carried out by an authorised customer service agent
for Bosch garden products.
For all correspondence and spare parts orders, al-
ways include the 10-digit part number from the
nameplate of the machine!
See “Height of Cut Adjustment”.
Clean the exterior of the machine thoroughly using a
soft brush and cloth. Do not use water, solvents or
polishes. Remove all grass and debris, especially
from the air filter as in figure G.
Turn the machine on its right side and clean the
blade area. If grass cuttings are compacted in the
blade area, remove with a wooden or plastic imple-
ment such as the plastic spanner/scraper provided.
Store the machine in a dry place. Do not place other
objects on top of the machine.
To aid storage loosen the wing nuts 8 and fold the
handles.
☞Ensure cables are not trapped when folding/
unfolding top handles, do not drop the han-
dles.
The following table gives checks and actions that you can perform if your machine does not operate correctly.
If these do not identify/remedy the problem, contact your service agent.
Warning: Switch off and remove plug from mains before investigating fault.
Maintenance Blade Maintenance
After Mowing/Storage
Fault Finding
Symptom Possible Cause Remedy
Machine fails to operate Power turned off
Mains socket faulty
Extension cable damaged
Fuse faulty/blown
Mower in long grass
Turn power on
Use another socket
Inspect cable, replace if damaged
Replace fuse
Increase height of cut and tilt mower
Machine functions
intermittently Extension cable damaged Machines internal wiring damaged Inspect cable, replace if damaged Contact Service Agent
Machine leaves ragged
finish
or
motor labours
Height of cut too low
Cutting blade(s) blunt
Underside of machine badly clogged
Blade fitted upside down
Increase height of cut (see “Height of
Cut Adjustment”)
Replace blade(s)
(see “Blade Maintenance”)
Clean machine
(see “After Mowing/Storage”)
Refit blade correctly
(see “Blade Maintenance”)
Cutting blades not rotat-
ing Cutting blade obstructed Blade nut/bolt loose Clear obstruction Tighten blade nut/bolt
Excessive vibration/noise Blade nut/bolt loose
Cutting blades damaged
Fan damaged.
Tighten blade nut/bolt
Replace blade.
Replace fan (contact service agent)
Poor hovering Blocked air filter
Underside of machine badly clogged
Clean air filter (see “After Mowing/
Storage”)
Clean machine
(see “After Mowing/Storage”)
F016 L69 850.book Seite 4 Donnerstag, 17. Januar 2002 1:58 13
14 • F 016 L69 850 • TMS • 15.01.02

EURO • Printed in England • BA F016 L69 850 • ALM 34 • OSW
English - 5
We guarantee Bosch appliances in accordance with
statutory/country-specific regulations (proof of pur-
chase by invoice or delivery note).
Damage attributable to normal wear and tear, over-
load or improper handling will be excluded from the
guarantee.
In case of complaint please send the machine, un-
dismantled, to your dealer or the Bosch Service
Centre for lawn and garden products.
The machine minimizes environmen-
tal impact because it runs at a low
noise level.
The machine has been assembled in
an environmentally responsible way.
Recycle raw materials instead of
disposing as waste.
Machine, accessories and packaging
should be sorted for environment-
friendly recycling.
These instructions are printed on re-
cycled paper manufactured without
chlorine.
The plastic components are labelled
for categorized recycling.
When the time comes to dispose of this product,
please consider the environment and take it to a rec-
ognized recycling facility (please contact your local
authority for location information).
www.bosch-pt.com
Great Britain
Robert Bosch Ltd. (B.S.C.)
P.O. Box 98
Broadwater Park
North Orbital Road
Denham-Uxbridge
GB-Middlesex UB 9 5HJ
✆Service................................ +44 (0)18 95 / 83 87 82
Fax Service............................... +44 (0)18 95 / 83 87 89
✆Advice line......................... +44 (0)14 49 / 83 87 82
Fax ................................................ +44 (0)14 49 / 83 87 89
Ireland
Beaver Distribution Ltd.
Greenhills Road
IRL-Tallaght-Dublin 24
✆Service..................................... +353 (0)1 / 45 15 211
Fax..................................................... +353 (0)1 / 45 17 127
Australia
Robert Bosch Australia L.t.d.
RBAU/SPT2
1555 Centre Road
P.O. Box 66 Clayton
AUS-3168 Clayton/Victoria
✆.................................................. +61 (0)1 / 800 804 777
Fax.................................................. +61 (0)1 / 800 819 520
www.bosch.com.au
E-Mail: [email protected]
New Zealand
Robert Bosch Limited
14-16 Constellation Drive
Mairangi Bay
Auckland
New Zealand
✆........................................................ +64 (0)9 / 47 86 158
Fax........................................................ +64 (0)9 / 47 82 914
Measured values determined according to
2000/14/EC (1.60 m height, 1 m distance away) and
EN 25 349.
Typically the A-weighted noise level of the product
is: sound pressure level 85 dB (A); sound power
level 95 dB (A).
The typical weighted acceleration is 2.5 m/s2.
We declare under our sole responsibility, that this
product is in conformity with the following standards
or standardization documents:
EN 60 335, EN 836 according to the provisions of
the directives 89/336/EEC, 98/37/EC, 2000/14/EC.
2000/14/EC: The guaranteed sound power level
LWA is lower than 96. Conformity assessment proce-
dure according to Annex VI.
Leinfelden, 01.02.2002.
Notified body: SRL Sudbury, England
Dr. Gerhard Felten Dr. Eckerhard Strötgen
Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge
Subject to change without notice
Guarantee
Environmental Protection
Service
Declaration of Conformity
F016 L69 850.book Seite 5 Donnerstag, 17. Januar 2002 1:58 13
15 • F 016 L69 850 • TMS • 15.01.02

EURO • Printed in England • BA F016 L69 850 • ALM 34 • OSW
Français - 1
Attention! Lire attentivement les instructions sui-
vantes. Se familiariser avec les éléments de com-
mande et l’utilisation appropriée de la tondeuse.
Explication des symboles se trouvant sur la ton-
deuse Indications générales sur d’éventuels dan-
gers.
Lire les instructions d’utilisation.
Faire attention à ce que les personnes se
trouvant à proximité ne soient pas blessées
pardesprojectionsprovenantdelatondeuse.
Garder une distance de sécurité entre l’utili-
sateur de la machine en marche et des per-
sonnes se trouvant à proximité.
Avant d’effectuer des réglages sur la ton-
deuse ou de la nettoyer, lorsque le câble se
trouve coincé, ou que la tondeuse est lais-
sée sans surveillance même pour une
courte durée, arrêter l’appareil et retirer la fi-
che de la prise de courant! Tenir à l’écart le
câble électrique de la lame.
Lames coupantes. Attention à ne pas se
couper les orteils ou les doigts.
Attendre l’arrêt total de tous les éléments de
la machine avant de les toucher. Après la
mise hors tension de la machine, les lames
continuent à tourner, pouvant provoquer
ainsi des blessures.
Ne pas tondre la pelouse et ne pas exposer
la tondeuse par temps de pluie.
■Ne jamais laisser un enfant ou toute autre per-
sonne n’ayant pas pris connaissance des instruc-
tions d’utilisation se servir de la tondeuse. Des ré-
glementations locales peuvent éventuellement
fixer une limite d’âge inférieure quant à l’utilisateur.
■Ne jamais tondre la pelouse lorsque des person-
nes, en particulier des enfants, ou des animaux
domestiques se trouvent à proximité.
■L’opérateur ou l’utilisateur de la tondeuse est res-
ponsable des accidents et des dommages cau-
sés à autrui ou à ses biens.
■Ne jamais faire fonctionner la tondeuse si on est
pieds nus ou en sandalettes. Porter toujours des
chaussures fermées et des pantalons longs.
■Inspecter soigneusement la surface à tondre et
éliminer pierres, bâtons, fils métalliques, os et
autres objets susceptibles de gêner la rotation
des lames.
■Avant l’utilisation, toujours effectuer un contrôle
visuel afin de constater si la lame, la vis de la
lame et l’ensemble des lames coupantes sont
usées, endommagées ou détachées.
■Toujours remplacer l’ensemble des lames et bou-
lons usés ou endommagés pour préserver l’équi-
libre de la machine.
■Ne tondre que de jour ou sous un bon éclairage
artificiel.
■Eviter si possible d’utiliser la tondeuse lorsque
l’herbe est mouillée.
■Toujours marcher normalement, ne jamais courir.
■Tondre sur des talus peut être dangereux:
– Ne pas utiliser la tondeuse sur des pentes très
abruptes.
– Surdes pentes ou de l’herbe mouillée, faire atten-
tion à ne pas perdre l’équilibre.
– Toujours tondre perpendiculairement à la pente -
jamais de haut en bas ou de bas en haut.
– Faire très attention lors d’un changement de di-
rection sur une pente.
– Faire très attention en reculant ou en tirant la ton-
deuse vers soi. Ne pas tondre la pelouse en tirant
la tondeuse vers soi.
■Les lames doivent être totalement à l’arrêt quand
la tondeuse doit être inclinée pour être transpor-
tée, quand on traverse des surfaces autres que le
gazon ou qu’on la déplace entre deux surfaces à
tondre.
■Ne pas incliner la tondeuse lors du démarrage ou
lorsqu’on met le moteur en fonctionnement, sauf
si ceci est nécessaire pour la mettre en route
quand l’herbe est haute. Incliner alors la ton-
deuse juste ce qu’il faut et uniquement sur le côté
opposé à l’utilisateur. Veiller toujours à ce que les
mains soient placées sur le guidon lorsqu’on re-
pose la tondeuse sur le sol.
■Faire attention à avoir les pieds bien à l’écart des
lames lors de la mise en fonctionnement de la
tondeuse.
■Tenir les pieds et les mains à l’écart des parties
rotatives de la tondeuse.
■Ne jamais soulever ni transporter la tondeuse
pendant que le moteur tourne.
■Retirer la fiche de la prise de courant :
– à chaque fois que vous avez fini de vous en servir
– avant éliminer un bourrage
– pour contrôler, nettoyer ou effectuer des travaux
sur la tondeuse
– après avoir heurté un objet étranger. Vérifier tout
de suite si la tondeuse n’a pas été endommagée
et la faire réparer si nécessaire
– si la tondeuse commence à vibrer anormalement
(vérifier immédiatement).
■Vérifier que les écrous, boulons et vis soient bien
serrés afin que la tondeuse fonctionne sans dan-
ger.
■Pour des raisons de sécurité, remplacer les piè-
ces usées ou endommagées.
■Veiller à ce que les pièces de rechange soient
des pièces d’origine Bosch.
Instructions de sécurité
STOP
F016 L69 850.book Seite 1 Donnerstag, 17. Januar 2002 1:58 13
16 • F 016 L69 850 • TMS • 15.01.02

EURO • Printed in England • BA F016 L69 850 • ALM 34 • OSW
Français - 2
Ce produit est destiné à la tonte de pelouses de par-
ticuliers.
Ce manuel contient des indications quant à la ma-
nière de monter et d’utiliser correctement la ton-
deuse. Il est important de lire attentivement ces ins-
tructions.
Une fois complètement assemblée, la machine pèse
environ 6,5 kg. Si besoin est, vous faire aider pour
retirer la machine de son emballage.
Faire attention aux lames coupantes en transportant
la tondeuse sur le lieu de travail.
Retirer avec précaution la tondeuse de l’emballage
et vérifier si tous les éléments suivants sont com-
plets:
– Tondeuse avec guidon
– 1 Partie inférieure du guidon
– 2 Vis
– 2 Écrous papillon
– 2 Boulons
– 2 Clips de câble
– Clé à vis/grattoir
– Instructions d’utilisation
– Liste des pièces de rechange
S’il vous manque des éléments ou si l’un d’eux est endom-
magé, veuillez contacter votre revendeur.
1 Levier interrupteur
2 Interrupteur de sécurité
3 Partie supérieure du guidon
4 Fiche**
5 Serre-câble**
6 Partie inférieure du guidon
**différent selon les pays
Les accessoires reproduits ou décrits ne sont pas
forcément fournis avec la machine.
Sécurité relative au système électrique
Pour des raisons de sécurité, la machine est équipée
d’une double isolation et ne nécessite pas de prise
de terre. La tension de fonctionnement est de 230 V
en courant alternatif, 50 Hz. N’utiliser qu’une ral-
longe électrique homologuée. Pour plus de rensei-
gnements, contacter le service après-vente autorisé.
Seules les rallonges de type H05VV-F ou H05RN-F
doivent être utilisées.
Pour plus de sécurité, il est recommandé d’utiliser
un disjoncteur différentiel avec un courant de défaut
de 30 mA maximum. Avant chaque utilisation de la
machine, contrôler ce disjoncteur différentiel.
Remarque concernant les produits non commerciali-
sés en GB : ATTENTION : Pour votre propre sécurité,
il est nécessaire que la fiche 4 montée sur la machine
soit raccordée à la rallonge 11. (voir figure )
Le dispositif de couplage de la rallonge doit être pro-
tégé des projections d’eau, être en caoutchouc ou
être recouvert de caoutchouc.
La rallonge doit être utilisée avec un serre-câble.
Contrôler régulièrement le câble d’alimentation afin
de détecter des dommages éventuels. Il ne doit être
utilisé que s’il est en bon état.
Si le câble d’alimentation est détérioré, il ne doit être
réparé que dans un atelier agréé Bosch.
➊Monter la partie inférieure du guidon 6 dans la
couverture du moteur sur la face arrière de la
machine.
➋Ajuster les alésages et les bloquer avec les bou-
lons 10 fournis avec la machine.
➌Monter la partie supérieure du guidon 3 en la
fixant avec des vis et des écrous 8 sur les par-
ties inférieures du guidon 6.
Caractéristiques techniques
Tondeuse
silencieuse ALM 34
Référence 0 600 887 1..
Puissance absorbée [W] 1 150
Largeur de la lame [cm] 34
Hauteur de coupe [mm] 10/32
Positions 4
Poids [kg] 6,5
Classe de protection / II
Numéro de série voir plaque signalétique se
trouvant sur la machine
Utilisation conforme
Introduction
Pièces jointes à la machine
Eléments de la machine
Pour votre sécurité
Attention! Arrêter la tondeuse et retirer la fiche
de la prise de courant avant de régler la ma-
chine ou de la nettoyer ou si le câble est
coupé, endommagé ou emmêlé.
Une fois la machine mise hors tension, les la-
mes continuent encore à tourner pendant
quelques secondes.
Attention - ne pas toucher une lame en rota-
tion.
Montage (voir figure )
B
A
F016 L69 850.book Seite 2 Donnerstag, 17. Januar 2002 1:58 13
17 • F 016 L69 850 • TMS • 15.01.02

EURO • Printed in England • BA F016 L69 850 • ALM 34 • OSW
Français - 3
Remarque : s’assurer que le câble soit fixé sur le
guidon au moyen des clips fournis avec la machine.
Fixer le câble dans le serre-câble 5. S’assurer qu’il y
ait suffisamment de jeu au niveau du câble. (voir fi-
gure )
Le guidon peut être mis dans trois positions différen-
tes conformément à la figure C:
IPosition de repos
II Position de travail
III Position du guidon pour accrocher la tondeuse
au mur.
Afin de mettre le guidon de la position Iou III dans
la position de travail II, presser l’un contre l’autre les
tuyaux de la partie inférieure du guidon 6.
Avant de régler la hauteur de coupe, retirer
la fiche de la prise de courant et attendre
l’arrêt total du moteur. Après la mise hors
tension du moteur, les lames continuent à
tourner, pouvant provoquer ainsi des bles-
sures.
Il est possible de régler la profondeur de coupe sur
quatre positions comprises entre 10 et 32 mm (voir
fig. D):
Pour la première tonte de la saison, il est recom-
mandé de régler la tondeuse sur la position haute.
Le réglage de la hauteur de coupe se fait en posi-
tionnant les rondelles d’écartement 14 de manière
différente:
Mettre le guidon dans la position verticale et poser
la tondeuse sur le côté. Contrôler la lame 13 et le
ventilateur 15; les remplacer lorsqu’ils sont émous-
sés ou endommagés.
Tenir la lame 13, en utilisant cependant toujours des
gants de jardinage (non fournis avec la machine) et
utiliser la clé à vis / le grattoir livrés pour desserrer la
vis 12 servant à fixer la lame et pour enlever les ron-
delles d’écartement 14 ainsi que la lame 13.
Positionner la lame 13, disposer les rondelles
d’écartement 14 afin de réaliser la position souhai-
tée (voir fig. D) et visser la vis 12 destinée à fixer la
lame.
Vérifier que la lame 13 soit montée dans la bonne
position de montage (le symbole doit être visible
conformément à la figure D), puis serrer à fond la
vis 12 de la lame.
Toujours monter les trois rondelles d’écarte-
ment 14, cependant ne jamais utiliser de rondel-
les supplémentaires.
Une fois la machine mise hors tension, les
lames continuent encore à tourner pen-
dant quelques secondes. Attendre l’arrêt
total du moteur/la lame de coupe avant de
remettre l’appareil en fonctionnement.
Ne pas arrêter l’appareil et le remettre en
fonctionnement à de très courts interval-
les.
Afin de faciliter le démarrage, incliner légèrement la
tondeuse.
Mise en fonctionnement :
Tourner l’interrupteur de sécurité 2 et le
maintenir dans cette position. (figure E)
Pousser le levier interrupteur 1 vers le gui-
don.
Relâcher l’interrupteur de sécurité 2.
Arrêter :
Relâcher le levier interrupteur 1.
La couverture du moteur est équipée d’un dispositif
d’accrochage flexible et basculant afin d’améliorer le
contrôle de la direction.
Placer la tondeuse en bordure de la pelouse et aussi
près que possible de la prise de courant. Tondre en
s’éloignant de la prise conformément à la figure F.
Après chaque changement de direction, placer le
câble du côté opposé à celui qui a déjà été tondu.
Lors de travaux dans des conditions particu-
lièrement difficiles, veiller à ne pas surchar-
ger le moteur.
Si le moteur est trop sollicité, le nombre de tours par
minute baisse et le bruit du moteur change. Dans ce
cas, arrêter le travail, relâcher le levier interrupteur
et régler la tondeuse sur une hauteur de coupe
plus élevée. Sinon, le moteur risque d’être endom-
magé.
Arrêter la tondeuse et retirer la fiche de la
prise de courant.
Remarque : afin d’assurer une utilisation longue et
fiable de la tondeuse, procéder à intervalles régu-
liers aux travaux d’entretien suivants.
Contrôler régulièrement la tondeuse afin de détecter
des défauts visibles tels qu’une lame détachée ou
endommagée, des raccordements détachés ou des
pièces usées ou endommagées.
Réglage du guidon
Réglage de la hauteur de coupe
B
Mise en fonctionnement
Tondre
Nettoyage
0
I
2
1
F016 L69 850.book Seite 3 Donnerstag, 17. Januar 2002 1:58 13
18 • F 016 L69 850 • TMS • 15.01.02

EURO • Printed in England • BA F016 L69 850 • ALM 34 • OSW
Français - 4
Vérifier que les couvercles et les dispositifs de pro-
tection ne soient pas endommagés et qu’ils soient
correctement branchés. Avant d’utiliser la machine,
effectuer les travaux d’entretien et de réparation
éventuellement nécessaires.
Si, malgré tous les soins apportés à la fabrication et
au contrôle de la tondeuse, celle-ci devait avoir un
défaut, la réparation ne doit être confiée qu’à une
station de service après-vente agréée pour outillage
Bosch.
Pour toute demande de renseignements ou com-
mande de pièces de rechange, nous préciser impé-
rativement le numéro de référence à dix chiffres de
la machine.
Voir «Réglage de la hauteur de coupe».
Nettoyer soigneusement les parties extérieures de
la tondeuse à l’aide d’une brosse douce ou d’un tor-
chon. Ne pas utiliser d’eau ni de solvants ou dé-
tergents abrasifs. Enlever toutes les herbes et par-
ticules pouvant adhérer sur la machine et notam-
ment sur le filtre à air conformément à la figure G.
Poser la tondeuse sur le côté et nettoyer les lames.
Sidel’herbesetrouvecoincée,laretireràl’aided’un
morceau de bois ou de plastique, par exemple à
l’aide de la clé ou du grattoir fournis avec la ma-
chine.
Ranger la tondeuse dans un endroit sec. Ne pas po-
ser d’autres objets sur la machine.
Pour gagner de la place, desserrer les écrous 8 et
replier le guidon.
☞S’assurer que les câbles ne soient pas coin-
cés lorsqu’on déplie ou replie le guidon. Ne
pas laisser tomber le guidon.
Le tableau suivant montre les types de pannes et vous indique comment vous pouvez y remédier si votre
machine ne fonctionne pas correctement. Si malgré cela vous n’arrivez pas à localiser le problème et à le
résoudre, contactez votre service après-vente.
Attention : avant de procéder au dépannage, arrêter l’appareil et retirer la fiche de la prise de courant.
Entretien des lames
Après la tonte/l’entreposage
de la tondeuse
Dépannage
Problème Cause possible Remède
La tondeuse ne fonc-
tionne pas Alimentation électrique coupée Prise secteur défectueuse
Rallonge endommagée
Le fusible a sauté
Herbe trop haute
Vérifier et mettre en fonctionnement
Utiliser une autre prise
Contrôler le câble et le remplacer éventuellement
Remplacer le fusible
Régler la tondeuse sur une hauteur de coupe supé-
rieure et l’incliner
La tondeuse fonc-
tionne par intermittence Rallonge endommagée Le câblage interne de la machine est
défectueux
Contrôler le câble et le remplacer éventuellement
Contacter le service après-vente
La machine donne un
résultat grossier
ou
le moteur peine
Hauteur de coupe trop basse
Lames émoussées
Bourrage important au niveau de la
partie inférieure de la machine
Lame montée dans le mauvais sens
Augmenter la hauteur de coupe (voir «Réglage de la
hauteur de coupe»)
Remplacer la lame
(voir «Réglage de la lame»)
Nettoyer la tondeuse
(voir «Après la tonte/l’entreposage de la tondeuse»)
Monter la lame dans le bon sens
(voir «Réglage de la lame»)
Les lames de coupe ne
tournent pas Lame coincée Ecrou/vis de la lame desserré Débloquer la lame Serrer à fond l’écrou/la vis de la lame
Vibration/bruit excessif Ecrou/vis de la lame desserré
Lames endommagées
Ventilateur endommagé
Serrer à fond l’écrou/la vis de la lame
Remplacement de la lame
Remplacement du ventilateur (consulter votre station
de service après-vente)
Coussin d’air insuffi-
sant Filtre à air obturé
Bourrage important au niveau de la
partie inférieure de la machine
Nettoyer le filtre à air (voir «Après la tonte/l’entrepo-
sage de la tondeuse»)
Nettoyer la tondeuse
(voir «Après la tonte/l’entreposage de la tondeuse»)
F016 L69 850.book Seite 4 Donnerstag, 17. Januar 2002 1:58 13
19 • F 016 L69 850 • TMS • 15.01.02

EURO • Printed in England • BA F016 L69 850 • ALM 34 • OSW
Français - 5
Les appareils Bosch sont garantis conformément
aux dispositions légales/nationales (contre preuve
d’achat, facture ou bordereau de livraison). Cette
garantie implique le remplacement gratuit des piè-
ces défectueuses. En tout état de cause s’applique
la garantie légale couvrant toutes les conséquences
des défauts ou vices cachés (Articles 1641 et sui-
vants du Code civil.).
Cette garantie correspond à un emploi normal de
l’outil et exclut les avaries dues à un mauvais usage,
à un entretien défectueux ou à l’usure normale. Le
jeu de la garantie ne peut en aucun cas donner lieu
à des dommages et intérêts.
Pour que cette garantie soit valable, il y a lieu de re-
tourner l’outil non démonté au vendeur ou à une
station de service après-vente Bosch, accompagné
de la preuve d’achat mentionnant la date d’acquisi-
tion, le nom de l’utilisateur et le nom du revendeur.
Cette machine réduit au minimum
l’effetsur l’environnement, car elle est
particulièrement silencieuse.
Cette machine a été fabriquée d’une
manière respectueuse de l’environ-
nement.
Récupération des matières premiè-
res plutôt qu’élimination des dé-
chets
La machine, les accessoires et l’em-
ballage doivent être triés pour un re-
cyclage protégeant l’environnement.
Ce manuel d’instructions a été fabri-
qué à partir d’un papier recyclé blan-
chi en l’absence de chlore.
Nos pièces plastiques ont ainsi été
marquées en vue d’un recyclage sé-
lectif des différents matériaux.
www.bosch-pt.com
France
Information par Minitel 11
Nom : Bosch Outillage
Loc : Saint Ouen
Dépt : 93
Robert Bosch France S.A.
Service Après-vente/Outillage
B.P. 67-50, Rue Ardoin
F-93402 St. Ouen Cedex
✆Service conseil client,
Numéro Vert........................................ 0 800 05 50 51
Belgique
Robert Bosch S.A.
After Sales Service Outillage
Rue Henri Genesse 1
BE-1070 Bruxelles
✆........................................................ +32 (0)2 / 525.50.29
Fax........................................................ +32 (0)2 / 525.54.30
✆Service conseil client........... +32 (0)2 / 525.53.07
E-Mail : [email protected]
Suisse
Robert Bosch AG
Service après-vente/Outillage
Industriestrasse 31
CH-8112 Otelfingen
✆....................................................... +41 (0)1 / 8 47 16 16
✆Service conseil client,
Numéro Vert........................................ 0 800 55 11 55
Valeurs de mesures obtenues conformément à la
2000/14/CE (mesure effectuée à une hauteur de
1,60 m et à 1 m de distance) et EN 25 349.
Les mesures réelles (A) des niveaux sonores de la
machine sont : intensité de bruit 85 dB (A). Niveau
de bruit 95 dB (A).
L’accélération réelle mesurée est de 2,5 m/s2.
Nous déclarons sous notre propre responsabilité
que ce produit est en conformité avec les normes ou
documents normalisés suivants :
EN 60 335, EN 836 conformément aux réglementa-
tions 89/336/CEE, 98/37/CE, 2000/14/CE.
2000/14/CE : Le niveau d’intensité acoustique LWA
garanti est inférieur à 96 dB (A). Procédures d’éva-
luation de la conformité conformément à l’an-
nexe VI.
Leinfelden, 01.02.2002.
Office de contrôle désigné : SRL Sudbury, England
Dr. Gerhard Felten Dr. Eckerhard Strötgen
Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge
Sous réserve de modifications
Garantie
Protection de l’environnement
Service après-vente
Déclaration de conformité
F016 L69 850.book Seite 5 Donnerstag, 17. Januar 2002 1:58 13
20 • F 016 L69 850 • TMS • 15.01.02
