Bosch DKE96 User manual

Bosch ventilation installation manual
DKE96

Table of Contents
Safety ...................................................................................................................... 1
Installation ............................................................................................................... 2
Before You Begin .................................................................................................................... 2
Installation Procedure.............................................................................................................. 4
Service .................................................................................................................... 7
Before Calling Service............................................................................................................. 7
Product Data Plate............................................................................................................. 7
Questions?
1-800-944-2904
www.boschappliances.com
5551 McFadden Ave.
Huntington Beach, CA 92649
We look forward to hearing from you!

English 1
IMPORTANT SAFETY INSTRUCTIONS
READ AND SAVE THESE INSTRUCTIONS
INSTALLER: LEAVE THESE INSTRUCTIONS WITH THE APPLIANCE AFTER INSTALLATION IS COMPLETE.
IMPORTANT: SAVE FOR THE LOCAL INSPECTOR'S USE.
Important Safety
Instructions
WARNING: Improper installation, adjustment, alteration, service or mainte-
nance can cause injury or property damage. Refer to this manual. For assistance
or additional information consult a qualified installer, service agency, or manufac-
turer.
• Have the installer show you the location of the circuit breaker or fuse. Mark it
for easy reference.
• Be sure your appliance is properly installed and grounded by a qualified tech-
nician.
Equipment and Usage Safety Requirements
• Before you plug in an electrical cord, be sure all controls are in the OFF posi-
tion.
• WARNING: TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR
INJURY TO PERSONS, OBSERVE THE FOLLOWING:
• Use this unit only in the manner intended by the manufacturer. If you have
questions, contact the manufacturer.
• Before servicing or cleaning the unit, switch power off at service panel
and lock service panel. This will prevent power from being switched on
accidentally. When the service panel cannot be locked, securely fasten a
prominent warning device, such as a tag, to the service panel.
• Installation work and electrical wiring must be done by qualified person(s)
in accordance with all applicable codes & standards, including fire-rated
construction.
• Sufficient make-up air is needed for proper combustion and exhausting of
gases through the flue (chimney) of fuel burning equipment to prevent back-
drafting. Follow the heating equipment manufacturer’s guideline and safety
standards such as those published by the National Fire Protection Associa-
tion (NFPA), the American Society for Heating, Refrigeration and Air Condi-
tioning Engineers (ASHRAE), and the local code authorities.
• Due to the size and weight of this unit, two installers are recommended.
• When cutting or drilling into wall or ceiling, do not damage electrical wiring or
other hidden utilities.
• To properly exhaust air, be sure to duct air outside. Do not vent exhaust air
into spaces within walls, ceilings, attics, crawl spaces, or garages.
• Install this hood in accordance with all requirements specified.
• The hood is equipped with an internal blower. Other ventilator blowers CAN-
NOT be substituted.
• WARNING - TO REDUCE THE RISK OF FIRE, USE ONLY METAL DUCT-
WORK.
• WARNING: Turn off power circuit at service panel and lock out panel before
wiring this appliance.
Safety

English 2
• CAUTION: This unit is approved for use with residential appliances. For gen-
eral residential kitchen ventilating use only. DO NOT use to exhaust hazard-
ous or explosive materials or vapors. Vent unit to the outside.
• To reduce the risk of fire or electric shock, do not use the fan with any solid-
state speed control device.
• This appliance has been found to be in compliance with UL507 Standard for
Electric Fans and CAN/CSA-22.2 No. 113 Canadian Standard for Fans and
Ventilators. It is the responsibility of the owner and the installer to determine if
additional requirements or standards apply in specific installations.
Before You Begin
Tools and Parts
Needed
1. Metal Duct Cover (optional)
2. Ductwork as necessary (style varies)
3. Duct Tape
4. Phillips Head Screwdriver
5. Drill with 1/4” bit (6 mm)
6. Tape Measure
7. Screwdriver
Parts Included 1. Chimney sections (2)
2. Filter
3. Hood
4. Transition
5. One Way Damper
6. Screws, 5x60 (6)
7. Sheet Metal Screws, 3.9 (2)
8. UX6 plugs (6)
9. Positioning Templates (2)
If parts are missing or damaged, call the number or write to the address listed
inside the front cover.
General Information The hood is equipped with an internal blower. It is not designed for use with a
remote blower.
Hood installation height above cooktop is the user’s preference. The lower the
hood above the cooktop, the more efficient the capturing of cooking odors,
grease, and smoke. This hood has been approved for installations as low as 30”
(760 mm) and as high as 36” (900 mm) above the cooktop. The lower height may
be inconvenient for tall people and large cooking vessels.
In addition, the chimney sections, when fully extended, measure 42 3/4” (1090
mm) tall. In order for the upper chimney section to meet the ceiling (or surface
above), the highest allowable ceiling height is 9 1/2’ (3 m)(assumes the hood is
installed 36” (900 mm) above the cooktop).
Installation

English 3
Ducting Recommenda-
tions
The hood can be ducted to the outside or used with a recirculation unit. The recir-
culation unit is available from your dealer.
For the most efficient air flow exhaust, use a straight duct run or as few elbows as
possible.
Do not use flex ducting. Always use metal ductwork with minimum diameter of 6”
(150 mm). A transition is necessary to connect to larger diameter ductwork or to
square ductwork.
COLD WEATHER installations should have an additional backdraft damper
installed to minimize backward cold air flow and a nonmetallic thermal break to
minimize conduction of outside temperatures as part of the ductwork. The damper
should be on the cold air side of the thermal break. The break should be as close
as possible to where the ducting enters the heated portion of the house.
Always install a metal vent cover where the ductwork exits the house.
Make-Up Air: Local building codes may require the use of make-up air systems
when using ducted ventilation systems greater than specified CFM of air move-
ment. The specified CFM varies from locale to locale. Consult your HVAC profes-
sional for specific requirements in your area.
Overall Dimensions The overall dimensions are:
• Width: 35 1/2" (900 mm); 30” (760 mm)
• Depth: 20 1/2" (520 mm)
• Height: 28-43” (715-1100 mm), depending on chimney extension
Mounting Requirements The hood must be mounted through the back wall. It cannot be mounted from
above. See “General Information” on page 2 for suggestions for determining hood
height.
For safety purposes, the wall must be able to support three times the weight of the
hood. See “Minimum Weight Requirements” on page 3 for the minimum amount
of weight the wall must support. Note: At least one screw must be installed
through a stud.

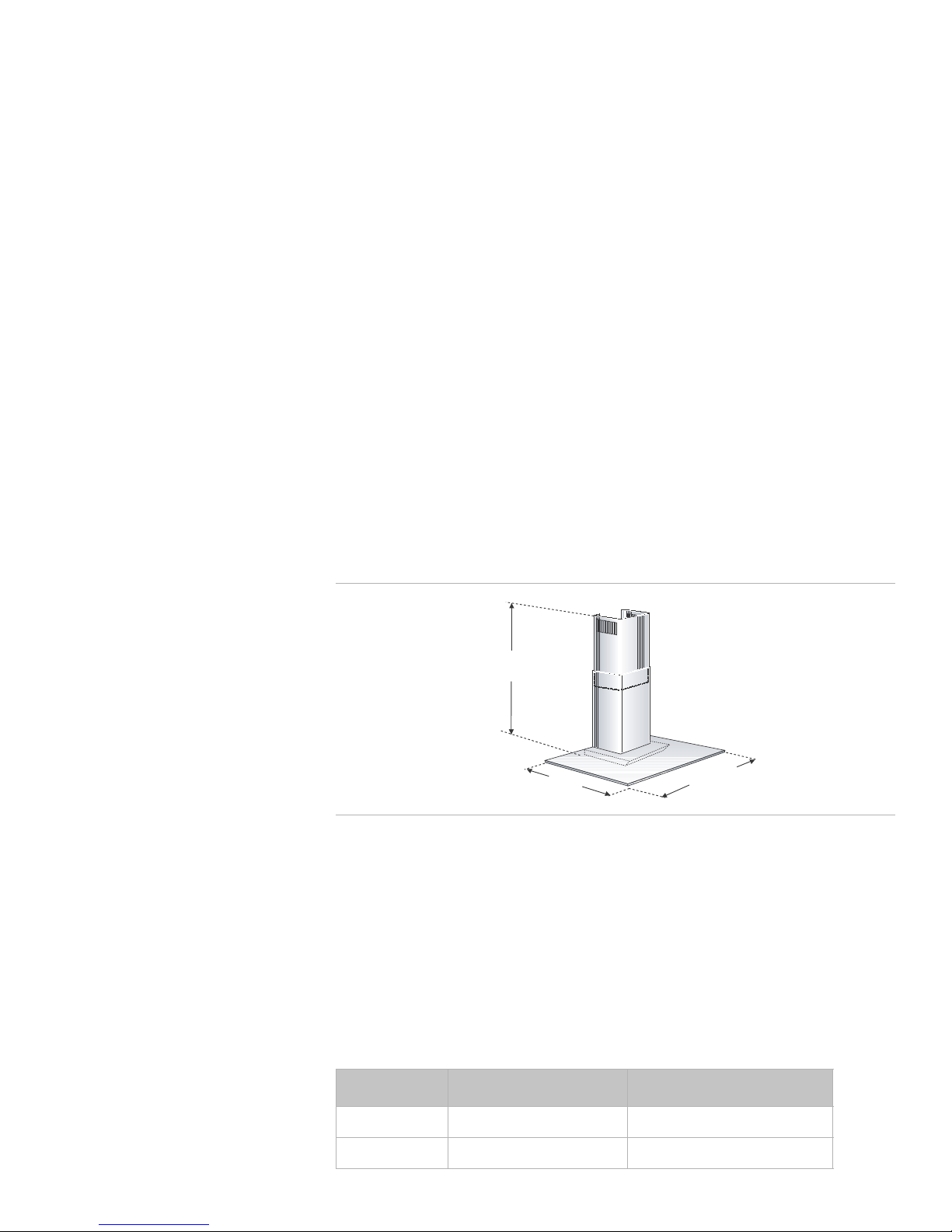

Figure 1: Overall Dimensions
30" / 35 1/2"
(760 mm / 900 mm)
20 1/2"
(520 mm)
28-43"
(715-1100 mm)
Table 1: Minimum Weight Requirements
Size With Recirculation Kit Without Recirculation Kit
30” (760 mm) 189 lbs. (85.5 kg) 152 lbs. (69 kg)
36” (900 mm) 202 lbs. (91.5 kg) 167 lbs. (75.5 kg)

English 4
Power Requirements Electrical Specifications: 120V AC, 60Hz. 15A Branch Circuit
Installation Procedure
WARNING: To avoid electrical shock hazard, before installing,
switch power off at the service panel and lock the panel to prevent the
power from being switched on accidentally.
1) Unpack Hood Pull hood from outer packaging. Remove and discard all packaging materials.
Remove filter and set aside (See Use and Care manual for removal instructions).
2) Prepare ductwork Install one-way damper so that the flap opens up. Press damper down into the
blower outlet until it is snug. Note: verify that the flap opens up (toward the ceiling)
before continuing. See “Prepare Ductwork” on page 4. If necessary, install transi-
tion, thermal break and additional backdraft damper.
3) Prepare Wall See “General Information” on page 2 for recommended installation height and
“Mounting Requirements” on page 3 for information on wall requirements.
Once the preferred height is determined, draw a line at the vertical centerline of
the cooking appliance.
Use the installation template to locate and mark the screw holes. Drill 1/4” (6 mm)
pilot holes (4 holes for hood screws and 2 holes for chimney screws). Install plugs
Figure 2: Prepare Ductwork

English 5
in screw holes so that they are flush with the wall.Note: At least one screw must
be installed through a stud. Leave a 3/8” (6 mm) of each screw exposed.
4) Attach Chimney Mounting
Bracket Attach spacers to holes on chimney mounting bracket arms, as seen in “Attach
Mounting Brackets” on page 5.
Attach chimney mounting bracket to wall through chimney screw holes created in
previous step. Use two screws.
5) Hang the Hood Place the hood by sliding the mounting holes in the top of the hood over the top
hood screws. Check and adjust for level. Tighten the screws.

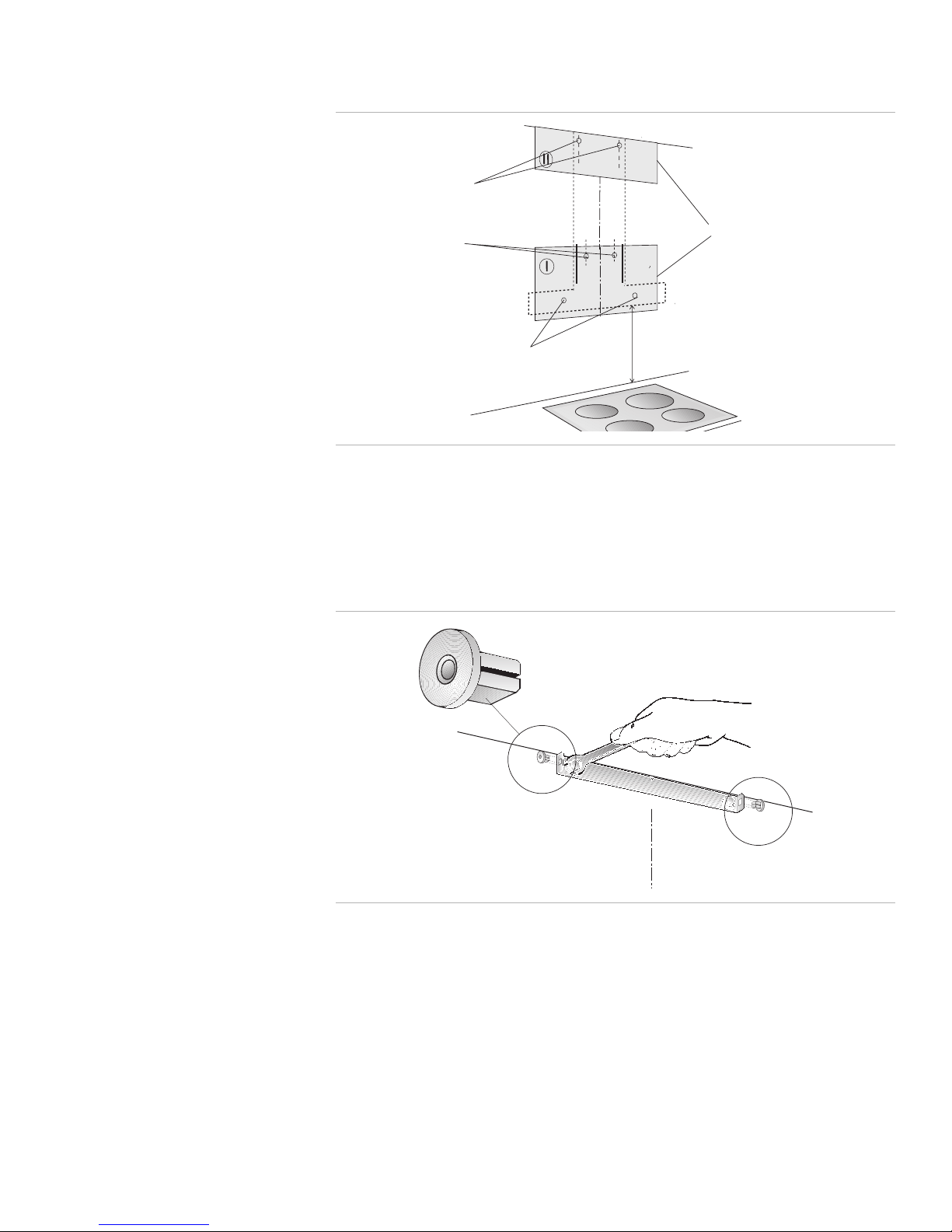

Figure 3: Prepare Wall
lower hood screw holes
upper hood screw holes
chimney screw holes
centerline
template
30" min.
Figure 4: Attach Mounting Brackets

English 6
Note: Be sure that the glass screen is not touching the back wall.
Install two lower hood screws from underneath.
6) Connect to Ductwork Connect hood to ductwork in house.
7) Connect Electric Plug electrical cord into grounded outlet. Note: The hood requires a 120V AC,
60Hz., 15A Branch Circuit.
8) Install Chimney Remove protective film from both sections of chimney.
Connect the sections, one inside the other. For recirculation, the slots in the upper
chimney section should be at the end closest to the ceiling. When venting to the
outside, the top section can be turned upside down to conceal the vents.
CAUTION: Be careful not to scratch chimney surface when connecting. Slide tem-
plates between the two chimney sections to protect them.

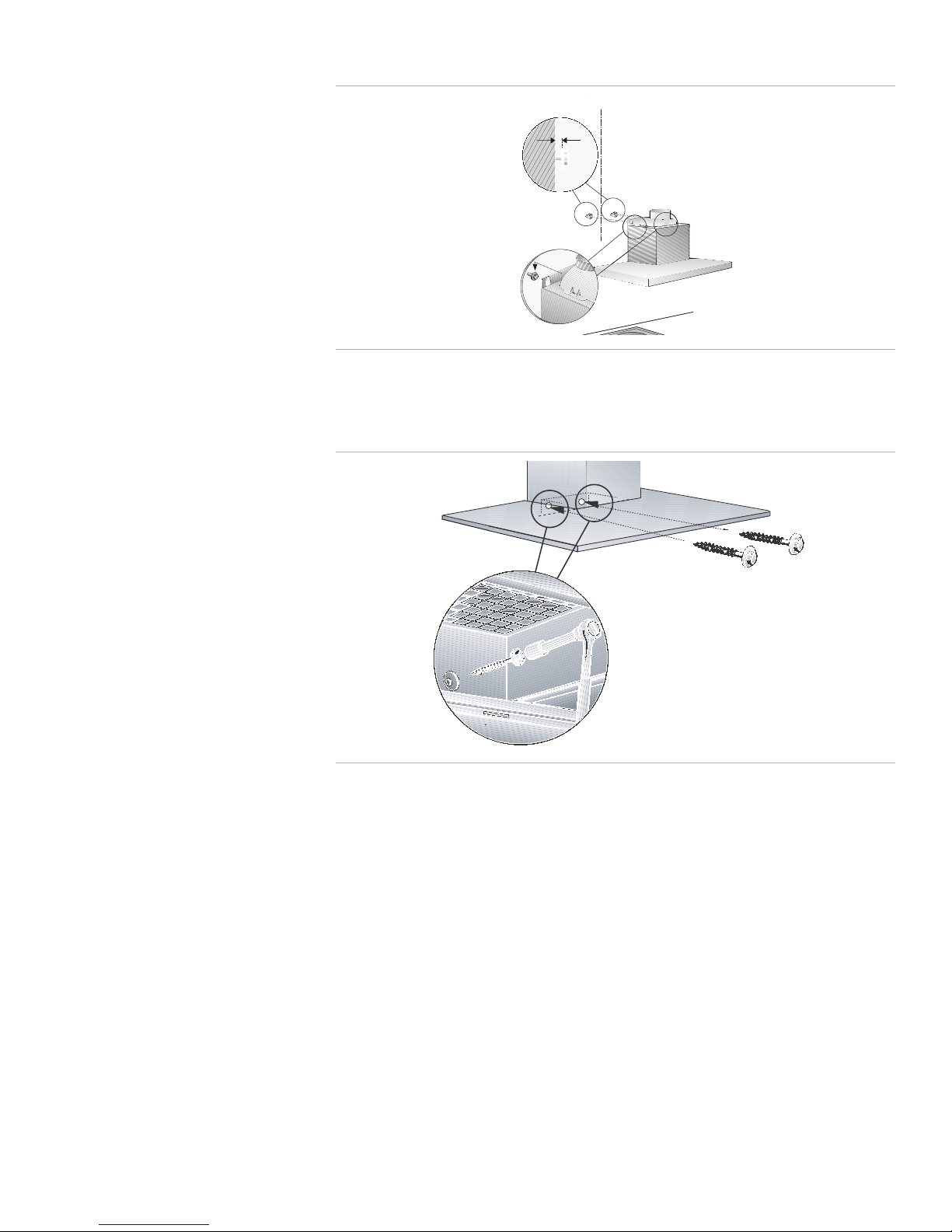

Figure 5: Hang the Hood
Figure 6: Install Lower Hood Screws
1/4"

English 7
Insert bottom edge of chimney into top of hood. Slide upper section up until it is
flush with the surface above. Attach to chimney mounting bracket with two sheet
metal screws.
9) Final Steps Remove templates from between chimney sections if necessary. Remove protec-
tive film from hood. Install grease filters (See Use and Care Manual).
Test the installation.
Note: Be sure to check for backdraft. With the blower on high, close the windows
and doors to the area to ensure that fan does not cause back drafting in any outlet
vent for another appliance.
Before Calling
Service
See Use and Care Manual for troubleshooting information. Refer to the Warranty
in the Use and Care Manual. Please be prepared with the information printed on
your product data plate when calling.
Product Data Plate The data plate shows the model and serial number. It is located under the filter.
Keep your invoice or escrow papers for warranty validation if service is needed.

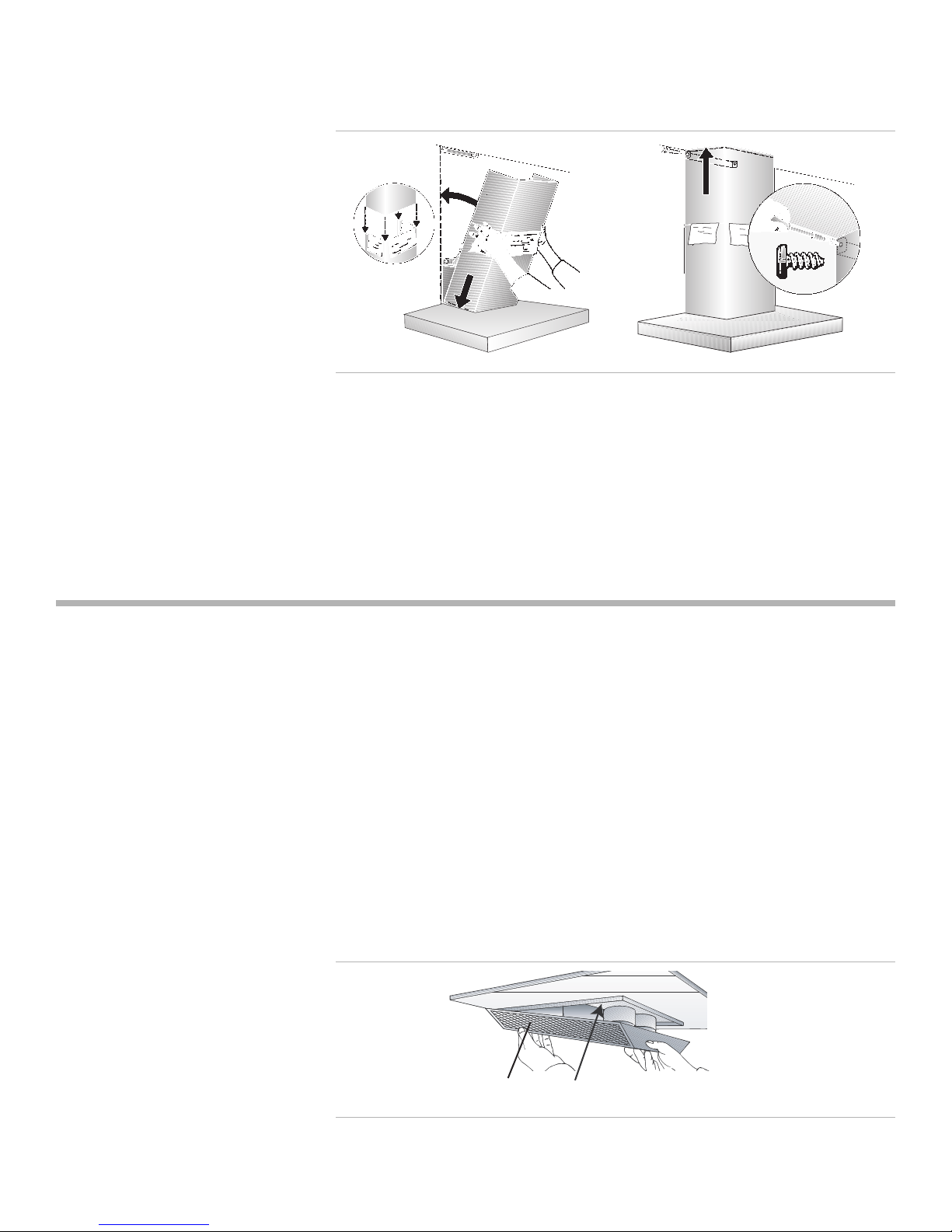

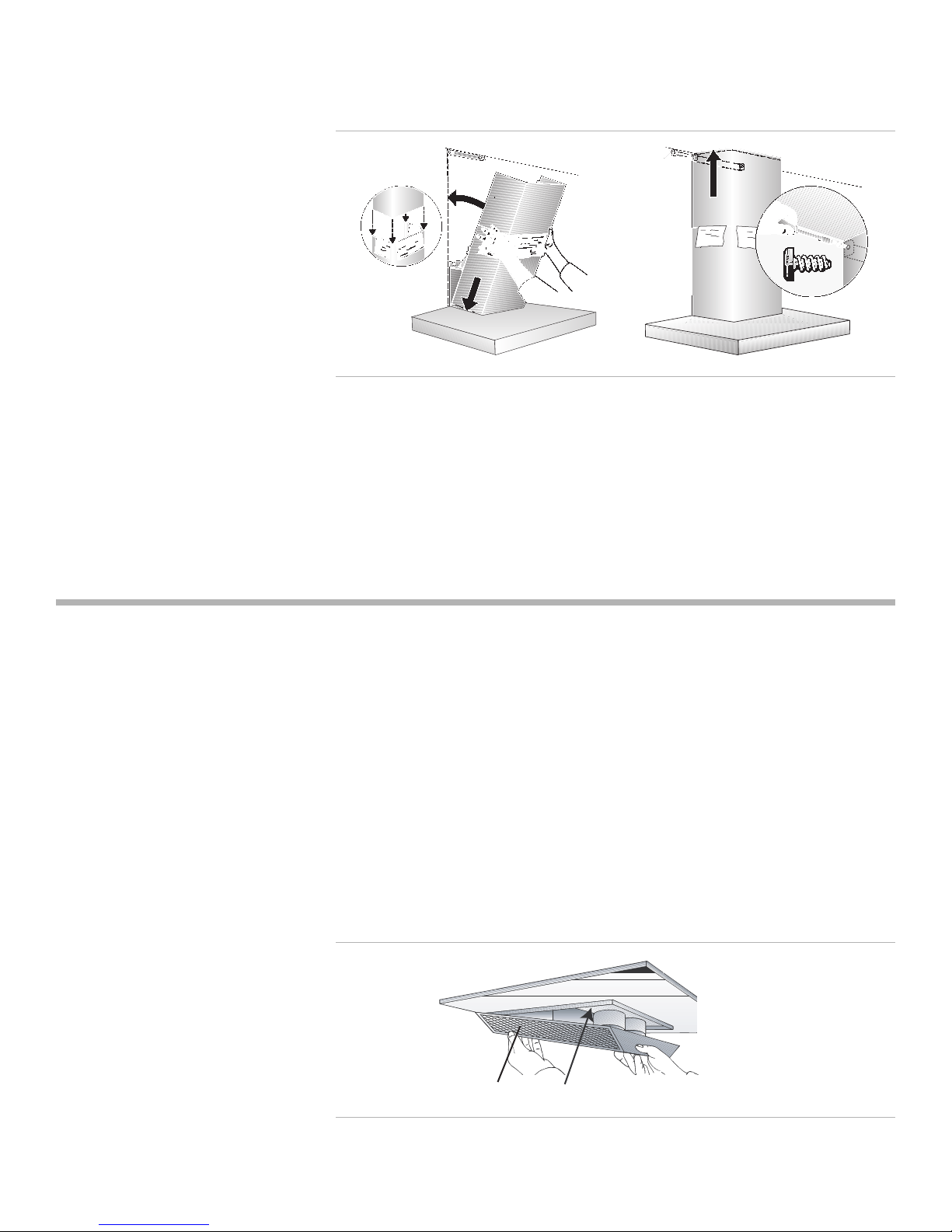

Figure 7: Install Chimney
1.
2.
3.
Service
Figure 8: Data Plate Location
Data Plate
Filter

Table des matières
Sécurité ................................................................................................................... 1
Installation ............................................................................................................... 2
Avant de commencer .............................................................................................................. 2
Marche à suivre d’installation.................................................................................................. 4
Service .................................................................................................................... 7
Avant d’effectuer un appel de service ..................................................................................... 7
Plaque signalétique............................................................................................................ 7
Questions?
1.800.944.2904
www.boschappliances.com
5551 McFadden Ave.
Huntington Beach, CA 92649
Nous attendons de vos nouvelles !

Français 1
INSTRUCTIONS DE SÉCURITÉ IMPORTANTES
LIRE ET CONSERVER CES INSTRUCTIONS
INSTALLATEUR : LAISSER CES INSTRUCTIONS AVEC L’APPAREIL UNE FOIS L’INSTALLATION TERMINÉE.
IMPORTANT : CONSERVER POUR L’INSPECTEUR LOCAL.
Instructions de sécurité
importantes
AVERTISSEMENT : une installation, réglage, modification, service ou entre-
tien inadéquat peut causer des dommages à la propriété ou des blessures. Con-
sulter ce guide. Pour de l’aide ou de l’information additionnelle, consulter un
installateur qualifié, un centre de service ou le fabricant.
• Demander à l’installateur d’indiquer l’emplacement du coupe-circuit ou fusi-
ble. Le noter à des fins de références.
• S’assurer que l’appareil est adéquatement installé et mis à la terre par un
technicien qualifié.
Exigences de sécurité pour l’équipement et l’utilisation
• Avant de brancher le cordon électrique, s’assurer que tous les contrôles sont
en position OFF.
• AVERTISSEMENT : POUR RÉDUIRE LE RISQUE D’INCENDIE, DE CHOC
ÉLECTRIQUE OU DE BLESSURES, OBSERVER CE QUI SUIT :
• Utiliser cet appareil seulement de la façon indiquée par le fabricant. Pour
toute question, consulter le fabricant.
• Avant d’effectuer le service ou le nettoyage, mettre l’alimentation hors cir-
cuit au panneau de service et le verrouiller afin d’empêcher toute mise en
circuit accidentelle. Au besoin, apposer une affiche avec avertissement
sur le panneau.
• L’installation et le câblage électrique doivent être effectués par une per-
sonne qualifiée conformément aux normes et codes applicables, incluant
les constructions à cote d’incendie.
• Une circulation d’air suffisante est nécessaire pour une combustion et
l’échappement des gaz par le tirage (cheminée) des appareils à combustion
afin d’éviter le tirage arrière. Suivre les directives du fabricant et les normes
de sécurité comme celles publiées par l’Association nationale pour la protec-
tion des incendies (NFPA), la Société américaine pour les ingénieurs en
chauffage, réfrigération et climatisation (ASHRAE), et les codes locaux.
• À cause du poids et de la grosseur de l’appareil, deux installateurs sont
recommandés.
• Au moment de couper ou percer le mur ou plafond, ne pas endommager le
câblage électrique et autres services utilitaires.
• Pour un échappement adéquat, acheminer le conduit vers l’extérieur. Ne pas
ventiler dans un espace clos, plafond, greniers, murs ou garages.
• Installer la hotte selon toutes les exigences spécifiées.
• La botte est dotée d’une soufflerie interne. NE PAS utiliser d’autres souffleries
de ventilateur.
• AVERTISSEMENT – POUR RÉDUIRE LE RISQUE D’INCENDIE, UTILISER
SEULEMENT DES CONDUITS EN MÉTAL.
Sécurité

Français 2
• AVERTISSEMENT : mettre l’alimentation hors circuit au panneau de service
et le verrouiller avant de câbler l’appareil
• ATTENTION : cet appareil est approuvé pour les appareils résidentiels. Pour
ventilation générale de cuisine résidentielle seulement NE PAS utiliser pour
ventiler des matériaux ou vapeurs hasardeux ou explosifs. Ventiler vers
l’extérieur.
• Pour réduire le risque d’incendie ou de choc électrique, ne pas utiliser avec
un dispositif de contrôle de vitesse à semi-conducteur.
• Cet appareil a été trouvé conforme avec la norme UL507 pour ventilateur
électrique et CAN/CSA-22.2 n° 113, norme canadienne pour ventilateurs et
hottes. Il incombe au propriétaire et à l’installateur de déterminer quelles exi-
gences additionnelles ou normes s’appliquent à une installation spécifique.
Avant de commencer
Outils et pièces nécessai-
res
1. Couvercle de conduit en métal (optionnel)
2. Conduit au besoin (style varie)
3. Ruban à conduit
4. Tournevis à lame Phillips
5. Percer avec une mèche 1/4 po (6 mm)
6. Ruban à mesurer
7. Tournevis
Pièces comprises 1. Sections de cheminée (2)
2. Filtre
3. Hotte
4. Transition
5. Registre une façon
6. Vis, 5x60 (6)
7. Vis à métal, 3.9 (2)
8. Fiches UX6 (6)
9. Gabarits (2)
Si des pièces sont manquantes ou endommagées, téléphoner au numéro ou
écrire à l’adresse indiqués sur la couverture.
Généralités La hotte est dotée d’une soufflerie interne. Elle n’est pas conçue pour utilisation
avec une soufflerie à distance.
La hauteur d’installation de la hotte au-dessus de l’appareil de cuisson est selon
les préférences du propriétaire. Plus la hotte est basse, plus elle sera efficace
pour capter les odeurs, graisse et fumée de cuisson. Cette hotte est approuvée
pour les installations aussi basse que 30 po (760 mm) et aussi haute que 36 po
(900 mm). Une installation basse peut causer un inconvénient aux personnes
grandes ainsi qu’aux grandes casseroles.
De plus, les sections de cheminées, lorsque pleine longueur, mesurent 42 ¾ po
(1090 mm). Afin que la section supérieure de cheminée rencontre le plafond (ou
la surface au-dessus), la hauteur de plafond permise est de 9 ½ pi (3 m) (en sup-
posant que la hotte est installée à 36 po (900 mm) au-dessus de l’appareil de
cuisson).
Installation

Français 3
Recommandation de con-
duits
Cette hotte peut être conduite vers l’extérieur ou utilisée avec un appareil de recir-
culation, lequel est disponible chez le marchand
Pour un échappement d’air efficace, utiliser des conduits droits et le moins de
coudes possible.
Ne pas utiliser de conduit flexible. Toujours utiliser un conduit métallique avec dia-
mètre minimum de 6 po (150 mm). Une transition est nécessaire pour connecter
un conduit à diamètre large ou carré.
Pour les installations dans des endroits où il fait FROID, il doit y avoir un registre
de refoulement additionnel afin de minimiser le refoulement d’air froid et une
résistance thermique non métallique pour minimiser les températures extérieures.
Le registre doit être placé du côté d’air froid de la résistance thermique, qui doit
être aussi près que possible où le conduit entre dans la portion chauffée de la
maison.
Toujours installer un couvercle d’évent en métal où le conduit sort de la maison.
Air d’appoint : les codes de construction locaux peuvent exiger un système d’air
d’appoint pour les systèmes de ventilation à conduit plus grand que le pi3/min
spécifié pour le mouvement d’air. Les spécifications pi3/min varient selon les
codes. Consulter un professionnel concernant les exigences spécifiques dans la
région.
Dimensions hors tout Les dimensions hors tout sont :
• Largeur : 35 1/2 po (900 mm); 30 po (760 mm)
• Profondeur : 20 1/2 po (520 mm)
• Hauteur : 28-43 po (715-1100 mm), selon l’extension de cheminée
Exigences de fixation La hotte doit être fixée par le mur arrière. Elle ne peut être fixée par le dessus.
Généralités de suggestions pour déterminer la hauteur de la hotte.
À des fins de sécurité, le mur doit pouvoir supporter 3 fois le poids de la hotte. Les
exigences minimales de poids pour le poids minimum que peut supporter le mur.
Remarque : au moins une vis doit être installée dans un montant.

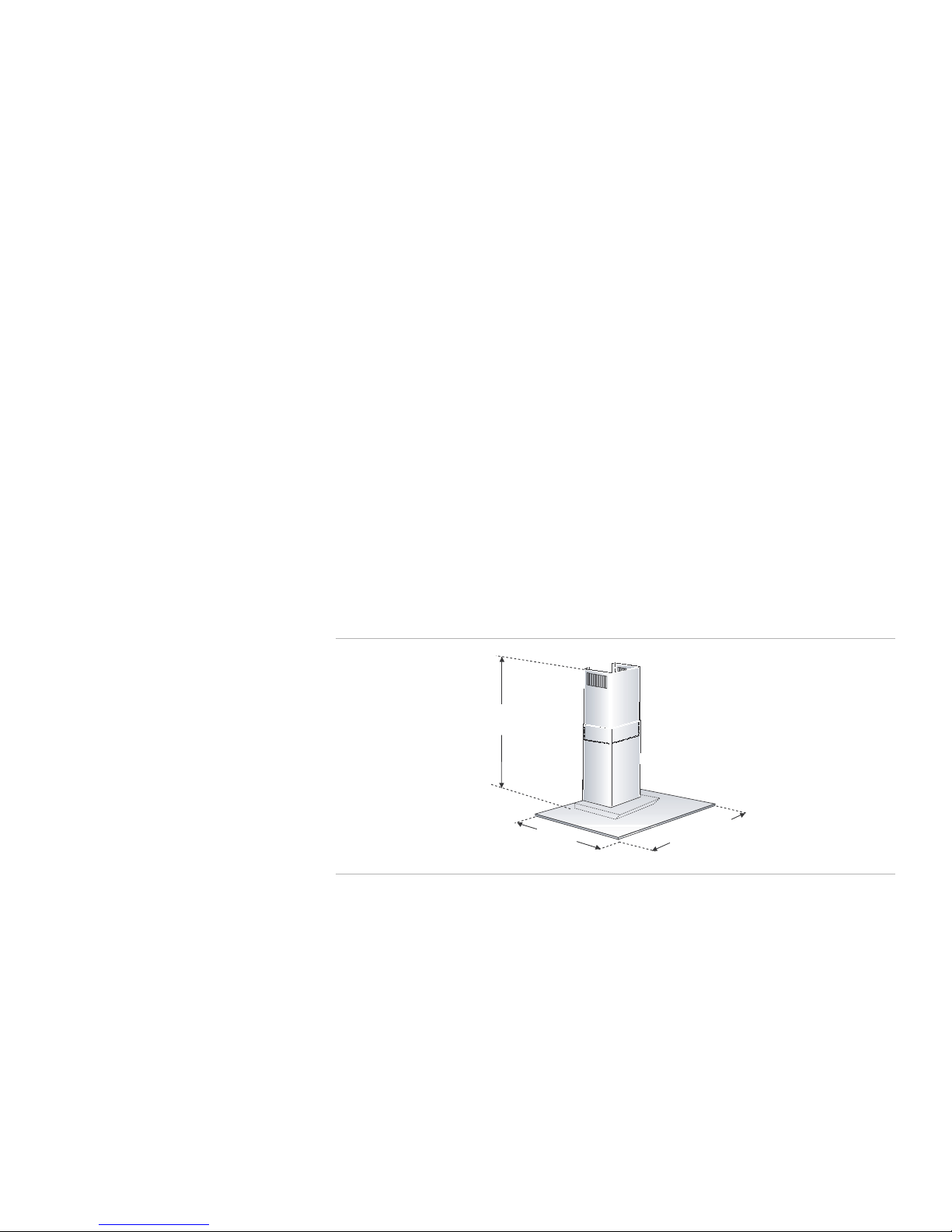

Figure 1: dimensions hors tout
30 po / 35 1/2 po
(7
60 mm / 900 mm)
20 1/2 po
(520 mm
)
28-43 po
(715-1100 mm)

Français 4
Exigences électriques Données électriques : 120 V AC, 60 Hz. 15 A, circuit terminal
Marche à suivre d’installation
AVERTISSEMENT : mettre l’alimentation hors circuit au panneau
de service et le verrouiller afin d’empêcher toute mise en circuit acci-
dentelle.
1) Déballer la hotte Tirer la hotte hors de l’emballage. Retirer et jeter tout matériel d’emballage.
Retirer les filtres et les mettre de côté (voir le guide d’utilisation et d’entretien).
2) Préparation de conduit Installer un registre un sens afin que le volet s'ouvre vers le haut. Presser le regis-
tre vers le bas sur la sortie de soufflerie pour étanchéité. Remarque : s'assurer
que le volet s'ouvre vers le haut (vers le plafond) avant de continuer. Voir Prépa-
ration de conduit. Au besoin, installer une transition, résistance thermique et
registre de refoulement additionnel.
3) Préparation du mur Voir Généralités pour la hauteur d’installation recommandée et les exigences de
fixations pour plus de détails.
Une fois la hauteur déterminée, tirer une ligne à la ligne centrale verticale de
l’appareil de cuisson.
Utiliser le gabarit pour situer et marquer les trous de vis. Percer des trous 1/4 po
(6 mm) (4 trous pour les vis de hotte et 2 trous pour les vis de cheminée). Installer
les fiches dans les trous afin qu’elles soient à égalité du mur. Remarque : au
Tableau 1 : exigences minimale de poids
Format Avec nécessaire de
recirculation
Sans nécessaire de
recirculation
30 po (760 mm) 189 lb (85.5 kg) 152 lb (69 kg)
36 po (900 mm) 202 lb (91.5 kg) 167 lb (75.5 kg)
Figure 2: préparation de conduit

Français 5
moins une vis doit être fixée dans un montant. Laisser 3/8 po (6 mm) de chaque
vis exposé.
4) Installation de la fixation de
cheminée Fixer les cales aux trous sur le bras de fixation de la cheminée, comme indiqué à
"Installation des fixations", page 5.
Installer la fixation de cheminée au mur par les trous de vis créés à l’étape précé-
dente. Utiliser deux vis.
5) Suspendre la hotte Placer la hotte en faisant glisser les trous de fixation au haut de la hotte sur les vis
de hotte supérieures. Vérifier et régler le niveau. Serrer les vis.
Remarque : s’assurer que l’écran en verre ne touche pas au mur arrière.
Figure 3: préparation du mur
trous de vis de la hotte inférieure
Trous de vis de la
hotte supérieure
trous de vis de cheminée
ligne centrale
gabarit
30 po mín
Figure 4: installation des fixations

Français 6
Installer deux vis de hotte inférieures par le dessous.
6) Connexion au conduit Connecteur la hotte au conduit de la résidence.
7) Connexion électrique Brancher le cordon électrique sur une prise mise à la terre. Remarque : la hotte
requiert un circuit terminal de 120V AC, 60 Hz., 15 A.
8) Installer la cheminée Retirer la pellicule protectrice sur les deux sections de cheminée.
Joindre les section, une dans l’autre. Pour la recirculation, les fentes de la section
de cheminée supérieure doivent être aussi près que possible du plafond. En ven-
tilant à l’extérieur, la section supérieure peut être tournée à l’envers pour dissimu-
ler les évents.
ATTENTION : faire attention à ne pas égratigner la surface de la cheminée. Insé-
rer les gabarits entre les deux sections de cheminées pour les protéger.
Figure 5: suspendre la hotte
Figure 6: installer les vis de hotte inférieures
1/4 po

Français 7
Insérer le bord inférieur de la cheminée sur la hotte. Faire glisser la section supé-
rieure vers le haut jusqu’à égalité avec la surface au-dessus. Fixer à la fixation de
cheminée avec deux vis à métal.
9) Étapes finales Retirer les gabarits entre les sections de cheminée. Retirer la pellicule protectrice
de la hotte. Installer les filtres à graisse (voir le guide d’utilisation et d’entretien).
Vérifier l’installation.
Remarque : s’assurer de vérifier s’il y a un refoulement. La soufflerie en position
élevée, fermer fenêtres et portes pour s’assurer que la hotte ne cause pas un
refoulement dans d’autres évents de sortie d’autres appareils.
Avant d’effectuer un appel de service
Voir le guide d’utilisation et d’entretien pour plus de détails ainsi que la garantie.
Avoir l’information imprimée sur la plaque signalétique si un appel est effectué.
Plaque signalétique La plaque signalétique indique les numéros de modèle et de série et est située
sous le filtre.
Conserver la facture ou tout document pertinent pour la validation de la garantie.
Figure 7: installer la cheminée
1.
2.
3.
Service
Figure 8: emplacement de la plaque signalétique
plaque signalétique
filtre

Contenido
Seguridad................................................................................................................ 1
Instalación ............................................................................................................... 2
Antes de comenzar ................................................................................................................. 2
Procedimiento de instalación .................................................................................................. 4
Servicio ................................................................................................................... 7
Antes de solicitar servicio........................................................................................................ 7
Placa con información del producto................................................................................... 7
¿Preguntas?
1-800-944-2904
www.boschappliances.com
5551 McFadden Ave.
Huntington Beach, CA 92649
¡Estamos a sus ordenes!

Español 1
INSTRUCCIONES IMPORTANTES DE SEGURIDAD
LEA Y GUARDE ESTAS INSTRUCCIONES
INSTALADOR: DEJE ESTAS INSTRUCCIONES CON EL APARATO DESPUÉS DE TERMINAR LA INSTALACIÓN.
IMPORTANTE: GUARDE ESTAS INSTRUCCIONES PARA EL USO DEL INSPECTOR LOCAL.
Instrucciones
Importantes
de Seguridad
ADVERTENCIA: La instalación, ajuste, alteración, servicio o mantenimiento
incorrecto puede causar lesiones o daños a la propiedad. Consulte este manual.
Para ayuda o información adicional, consulte a un instalador calificado, una agen-
cia de servicio o al fabricante.
• Pídale al instalador que le muestre el lugar del cortacircuitos o de la caja de
fusibles. Marque este lugar para futura referencia.
• Asegúrese de que su aparato esté instalado y aterrizado correctamente por
un técnico calificado.
Requerimientos de seguridad del equipo y su uso
• Antes de enchufar un cable eléctrico, asegúrese que todos los controles
estén en la posición OFF (Apagado).
• ADVERTENCIA: PARA REDUCIR EL RIESGO DE FUEGO, DESCARGA
ELÉCTRICA O LESIONES A PERSONAS, OBSERVE LO SIGUIENTE:
• Utilice esta unidad sólo en la manera intencionada por el fabricante. Si
tiene alguna pregunta, póngase en contacto con el fabricante.
• Antes de dar servicio o limpiar la unidad, apague la corriente en el panel
de servicio y bloquee el panel de servicio. Esto evitará que se prenda la
corriente accidentalmente. Cuando no se puede bloquear el panel de ser-
vicio, coloque un dispositivo bien visible de ADVERTENCIA, tal como un
letrero, al panel de servicio.
• Una persona calificada debe realizar los trabajos de instalación y conex-
ión eléctrica de acuerdo con todos los códigos y normas aplicables,
incluyendo los de construcción.
• Se necesita suficiente aire para una combustión apropiada y el escape de los
gases a través del tiro (chimenea) del equipo quemador de combustible para
evitar una contracorriente. Siga las recomendaciones del fabricante del
equipo y las normas de seguridad publicadas por la Asociación Nacional de
Protección contra Fuegos (NFPA), y la Sociedad Americana para Ingenieros
de Calefacción, Refrigeración y Aire Acondicionado (ASHRAE), y las autori-
dades de los códigos locales.
• Debido al tamaño y peso de esta unidad, recomendamos usar dos instala-
dores.
• Tenga cuidado de no dañar las conexiones eléctricas u otras líneas ocultas
cuando corte o perfore la pared o el techo.
• Para extraer el aire correctamente, asegúrese de conducir el aire hacia afu-
era, No ventile el aire de escape a espacios dentro de paredes, techos, áticos
o cocheras.
• Instale esta campana de acuerdo a todos los requerimientos especificados.
• La campana viene equipada con un ventilador interno. NO SE PUEDEN sus-
tituir otros ventiladores.
Seguridad

Español 2
• ADVERTENCIA - PARA REDUCIR EL RIESGO DE FUEGO, USE SOLA-
MENTE DUCTOS DE METAL.
• ADVERTENCIA: Apague el circuito eléctrico en el panel de servicio y bloquee
el panel antes de conectar este aparato.
• PRECAUCIÓN: Esta unidad está aprobada para el uso con aparatos de uso
residencial. Solamente para el uso general de ventilación en cocinas residen-
ciales. NO use la campana para extraer materiales o vapores peligrosos o
explosivos. Ventile la unidad hacia afuera.
• Para reducir el riesgo de fuego o descarga eléctrica, no use el ventilador con
ningún dispositivo de control de velocidad de estado sólido.
• Este aparato cumple con la norma UL507 para ventiladores eléctricos y la
norma canadiense CAN/CSA-22.2 No. 113 para ventiladores. Es la respons-
abilidad del propietario y del instalador determinar si aplican requerimientos y
normas adicionales en instalaciones específicas.
Antes de comenzar
Herramientas y partes
que se necesitan
1. Cubierta metálica de ductos (opcional)
2. Ductos según sea necesario (el estilo varía)
3. Cinta para ductos
4. Destornillador de cabeza Phillips (de cruz)
5. Taladro con broca de 1/4” (6 mm)
6. Cinta de medir
7. Destornillador
Partes incluidas 1. Secciones del tiro (chimenea) (2)
2. Filtro
3. Campana
4. Transición
5. Amortiguador sin retorno
6. Tornillos, 5x60 (6)
7. Tornillos autorroscantes, 3.9 (2)
8. Tapones UX6 (6)
9. Plantillas de posicionamiento (2)
Si falta alguna parte o si está dañada, llame al teléfono o escriba la dirección que
se incluye dentro de la portada.
Información general La campana viene equipada con un ventilador interno. No está diseñada para ser
usada con un ventilador externo.
La altura de instalación de la campana arriba de la parrilla es la preferencia del
usuario. Entre más baja se instala la campana arriba de la parrilla, más eficiente-
mente captura los malos olores la grasa y el humo. Esta campana ha sido apro-
bada para instalaciones tan bajas como 30” (760 mm) y tan altas como 36” (900
mm) arriba de la parrilla. La menor altura puede ser inconveniente para personas
altas y ollas muy grandes.
Instalación
