Betriebsmodus
Wenn die Zuluft nicht ausreicht, kann auf Grund
der Rückführung von Verbrennungsgasen Ver-
giftungsgefahr entstehen.
Ein Mauerkasten für Zu- undAbluft allein kann die
Einhaltung des Grenzwerts nicht gewährleisten.
Anmerkung: Bei der Bewertung muss immer die Ge-
samtbilanz der Wohnungsbelüftung berücksichtigt
werden. Diese Regel gilt nicht für die Funktion von
Kochgeräten, wie Kochflächen und Gasherde.
Der Gebrauch der Haube im Umluftbetrieb mitAktiv-
kohlefilter, ist ohne Einschränkungen zulässig.
Umluftbetrieb:
 Für diese Betriebsart muss einAktivkohlefilter
montiert werden (siehe Kapitel “Filter und War-
tung”).
Bei Ihrem Fachhändler können Sie den Mon-
tagesatz und die Ersatzfilter erstehen. Die
Bestellnummern der Zubehöre sind am Ende
dieser Gebrauchsanweisung angeführt.
 Das Lüfterrad derAbzugshaube saugt die
Kochdünste ab, fördert sie durch den Fettfilter
und denAktivkohlefilter und lässt die gereinigte
Luft wieder in die Küche.
 Der Fettfilter hält die Fettpartikel der Koch-
dünste zurück.
 DerAktivkohlefilter absorbiert Essensgerüche.
Wird keinAktivkohlefilter montiert, können
Essensgerüche und Kochdünste nicht beseitigt
werden.
Betriebsmodus
Abluftbetrieb:
 Der Lüfter derAbzugshaube saugt die Koch-
dünste an und fördert sie durch den Fettfilter
ins Freie.
 Der Fettfilter hält die Fettpartikel der Koch-
dünste zurück.
 Die Küche bleibt so vollkommen frei von Fett
und Gerüchen.
Für denAbluftbetrieb der Abzugshaube bei
gleichzeitiger Funktion einer kaminabhängigen
Verbrennung (z.B. Heizkörper, die mit Gas, Heizöl
oder Kohle betrieben werden, Durchlauferhitzer,
Boiler) muss für eine ausreichende Luftzufuhr
gesorgt werden, damit die Feuerung brennen
kann.
Sofern in dem Raum, in dem sich die Feuerstelle
befindet, ein Unterdruck von 4 Pa (0,04 mbar)
nicht überschritten wird, ist die gefahrlose Funktion
möglich.
Dies ist möglich, wenn die Verbrennungsluft über
nicht verschließbare Öffnungen, wie z. B. anTüren,
Fenstern und in Kombination mit Mauerkästen für
dieAb- und Zuluft , oder mittels anderer technischer
Maßnahmen, wie gegenseitige Sperrung und ähnli-
ches, unbehindert zuströmen kann.

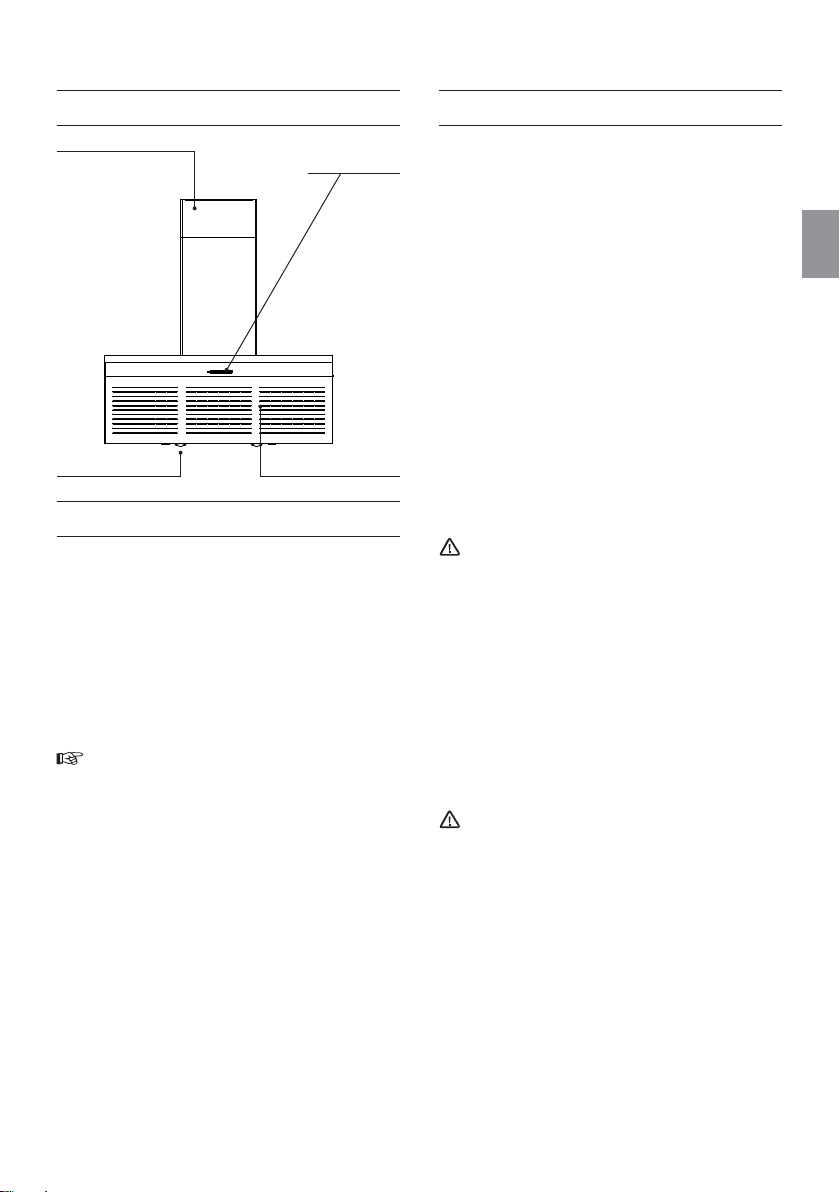

Beleuchtung
Schalter
Licht / Lüfter
Kaminverblendung
Filter
Gerätebeschreibung
Gebrauchsanleitung

4
de
Vor dem ersten Gebrauch
Erstmaliger Gebrauch:
 Diese Gebrauchsanweisung ist für mehrere
Geräteversionen gedacht. Daher kann es sein,
dass bestimmte Details derAusstattung be-
schrieben werden, die Ihr Gerät nicht betreffen.
 DieseAbzugshaube entspricht den einschlä-
gigen Sicherheitsvorschriften.
Reparaturen dürfen nur von Fachpersonal
durchgeführt werden.
Unsachgemäß durchgeführte Reparaturen kön-
nen den Benutzer ernsthaft gefährden.
 Lesen Sie die Gebrauchsanweisung sorgfältig
durch, bevor Sie das neue Gerät benutzen. Die
Gebrauchsanweisung enthält für Ihre Sicher-
heit, sowie für den Gebrauch und die Wartung
des Gerätes wichtige Informationen.
 Bewahren Sie die Gebrauchs- und Wartungs-
anweisung für etwaige spätere Benutzer sorg-
fältig auf.
 Dieses Gerät ist mit der
WEEE-Kennzeichnung
gemäß der europäischen
Richtlinie 2002/96/EG für
elektrische und elektronische
Geräte(Waste Electrical and
Eelectronic Eequipment)
ausgestattet.
Diese Richtlinie definiert die Normen über die
Entsorgung von Elektro- und Elektronikaltgerä-
ten, die auf dem gesamten Gebiet der Europä-
ischen Gemeinschaft gültig sind.
Gas-Kochmulden / Gas-Herde
Betreiben Sie nicht mehr als 2 Gaskochstellen
gleichzeitig über einen Zeitraum von max. 15 Minu-
ten bei höchster Wärmebelastung.
Durch die Hitzeeinwirkung besteht Verbrennungsge-
fahr beim Berühren der Gehäuseoberflächen!
Die Dunstabzugshaube kann durch die starke Hitze-
einwirkung beschädigt werden.
 Beachten Sie, dass ein Großbrenner mit mehr
als 5 kW (Wok) der Leistung von 2 Gasbren-
nern entspricht.
 Betreiben Sie eine Gaskochstelle nie ohne auf-
gesetztes Kochgeschirr. Regeln Sie die Flam-
me so, dass sie nicht über das Kochgeschirr
hinausragt.
Sicherheitshinweise:
Unter der Dunstabzugshaube nicht flambieren.
Brandgefahr am Fettfilter durch aufsteigende
Flammen.
Die Kochstellen müssen immer mit Kochge-
schirr abgedeckt sein.
Über einer Feuerstätte für feste Brennstoffe
(Kohle, Holz und dgl.) ist der Betrieb der Dunstab-
zugshaube nur bedingt gestattet (siehe Montagean-
leitung).
Ist das Gerät beschädigt, dürfen Sie es nicht in
Betrieb nehmen.
Anschluss und Inbetriebnahme dürfen nur von
einem Fachmann durchgeführt werden.
Wenn dieAnschlussleitung dieses Gerätes
beschädigt wird, muss sie durch den Hersteller oder
seinen Kundendienst oder eine ähnlich qualifizierte
Person ersetzt werden, um Gefährdung zu vermei-
den.
Verpackungsmaterial ordnungsgemäß entsor-
gen (siehe Montageanleitung).
Diese Dunstabzugshaube ist nur für den Be-
trieb in Haushalten bestimmt.
!

5
de
Gebrauch derAbzugshaube
Um die Kochdünste wirkungsvoll zu beseitigen,
wie folgt vorgehen:
 DieAbzugshaube einschalten,
sobald mit dem Kochen begonnen wird.
 DieAbzugshaube erst dann ausschalten,
nachdem die Kochstellen seit einigen Minuten
ausgeschaltet sind.

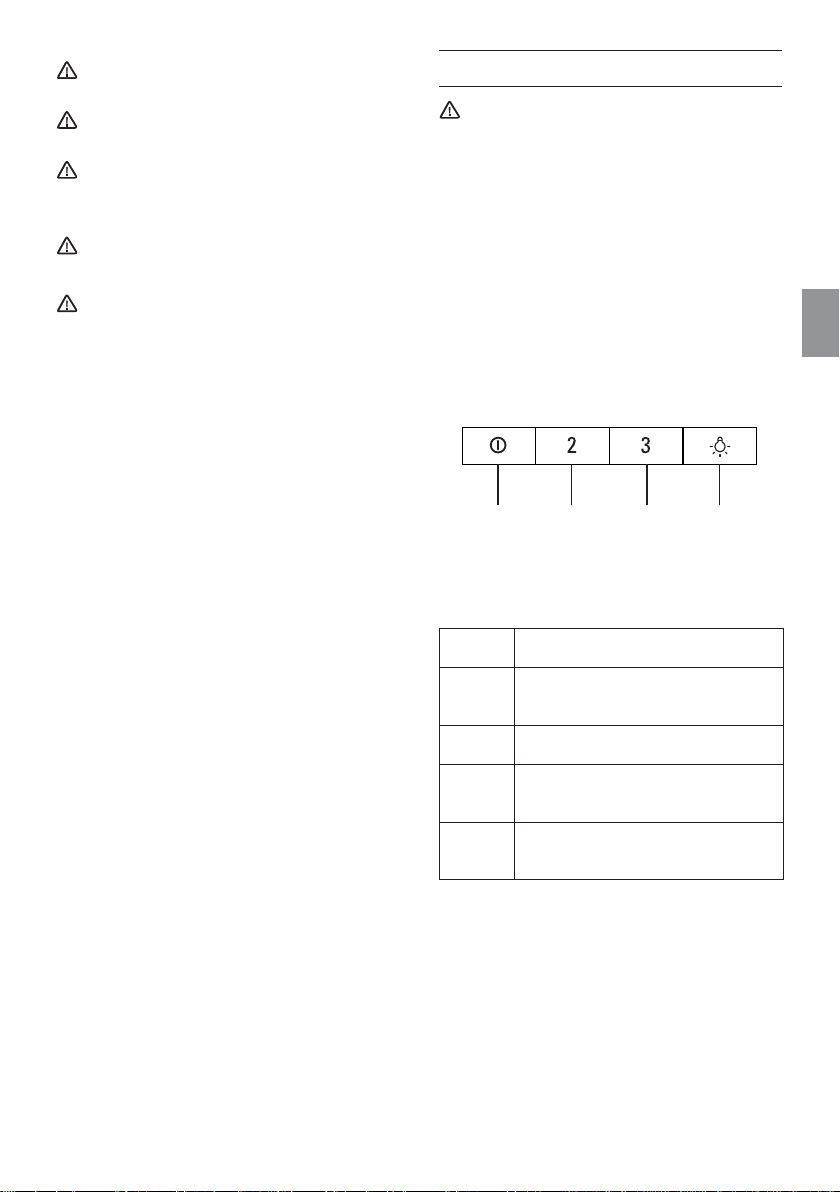

Taste Funktion
ASchaltetden Gebläsemotormit minima-
ler Geschwindigkeit ein oder aus.
BMittlere Gebläsestufe
CHöchste Gebläsestufe
DSchaltet die Beleuchtung ein und aus.
ABCD
Dunstabzugshaube nur mit eingesetzten Lam-
pen betreiben.
Defekte Lampen sollten sofort ersetzt werden,
um Überlastung der restlichen Lampen zu vermei-
den.
Dunstabzugshaube nie ohne Fettfilter betrei-
ben.
Überhitzte Fette oder Öle können sich leicht
entzünden.
Darum Speisen mit Fetten oder Ölen, z. B. Pommes
frites, nur unterAufsicht zubereiten.
Dunstabzugshaube vor der ersten Inbetriebnah-
me sorgfältig reinigen.
Lassen Sie Kinder nicht mit dem Gerät spielen.
Erwachsene und Kinder dürfen nie unbeaufsichtigt
das Gerät betreiben
- wenn sie körperlich oder geistig nicht in der
Lage sind
- oder wenn ihnen Wissen und Erfahrung fehlen,
das Gerät richtig und sicher zu bedienen.

6
de
Filter und Wartung
 Den Karabinerhaken öffnen, das Sicherheitsseil
lösen und das Gitter nach oben drücken.
 Die Filter einen nach dem andern ausklinken.
 Die Filter waschen, ohne sie zu verbiegen,
und vor dem erneuten Einbau trocknen lassen.
(Die Farbe der Filteroberfläche kann sich mit
der Zeit verändern, was aber die Wirksamkeit
keinesfalls beeinträchtigt.)
 Die Filter wieder am Filterhaltegitter einbauen.
 Das Sicherheitsseil wieder einhängen, das
Gitter an der Haube positionieren und bis zum
Einrasten eindrücken.
Metallfettfilter
Um die Fettpartikel der Kochdünste zurückzu-
halten, werden spezielle Metallfettfilter einge-
setzt.
Achtung:
Wegen der zunehmenden Sättigung mit Fettrück-
ständen wird der Filter leicht entzündbar und die
Leistungsfähigkeit derAbzugshaube kann beein-
trächtigt werden.
Wichtig:
Durch rechtzeitiges Waschen der Metallfettfilter
wird der Brandgefahr vorgebeugt, die aufgrund der
starken Hitzeentwicklung beim Frittieren oder Braten
entstehen kann.
Die Filter sollten mindestens alle 2 Monate von
Hand oder in der Spülmaschine gewaschen werden,
bei intensiver Nutzung auch öfter.
Ausbau und Wiedereinbau der Metallfettfilter

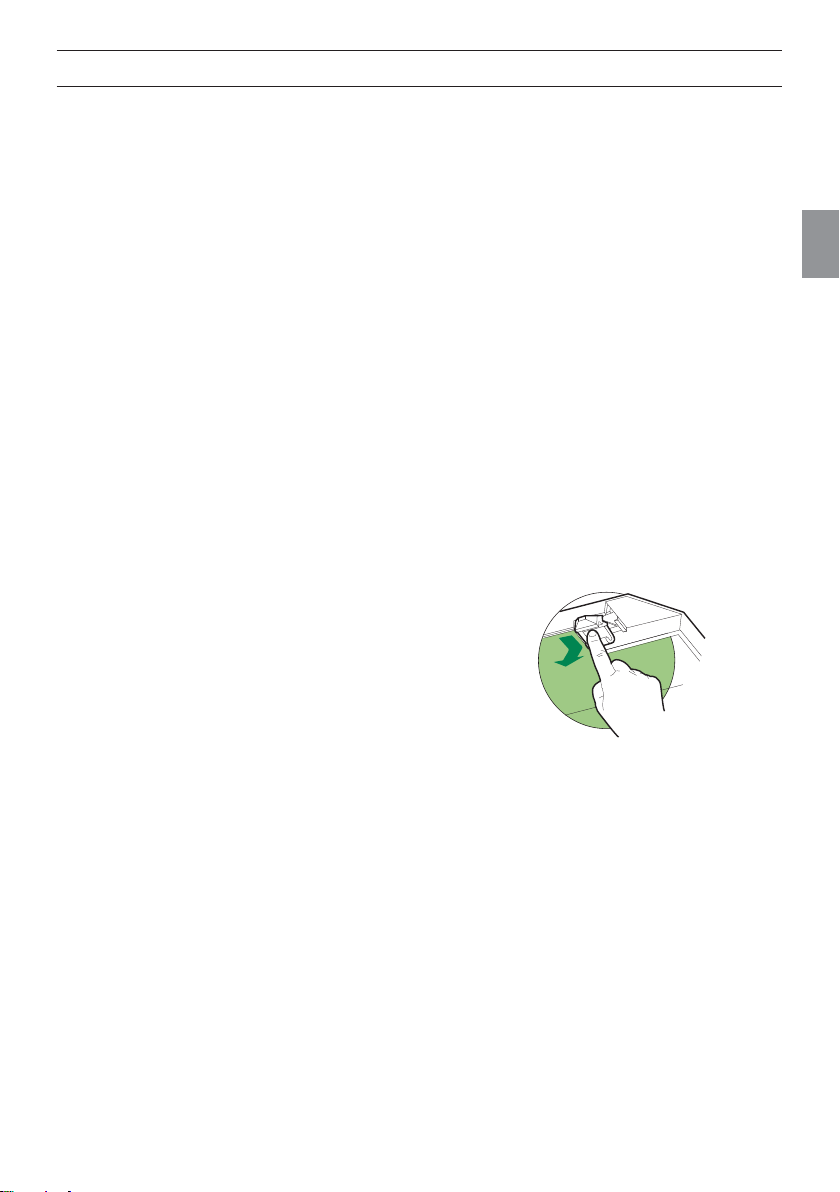

 Das Gitter aushängen, indem auf die Oberseite
gedrückt wird, damit es aufgeht.
ZumAufmachen des Gitters kräftig auf
die durchAufkleber bezeichneten Stellen
drücken.
1122

7
de
Filter und Wartung
Aktivkohlefilter:
Dieser beseitigt im Umluftbetrieb beim Kochen
entstehende Gerüche.
Achtung:
Wegen der zunehmenden Sättigung mit Fettrück-
ständen wird der Filter leicht entzündbar und die
Leistungsfähigkeit derAbzugshaube kann beein-
trächtigt werden.
Wichtig:
Durch das rechtzeitigeAuswechseln desAktivkoh-
lefilters wird Brandgefahr vorgebeugt, die aufgrund
der starken Hitzeentwicklung beim Frittieren und
Braten entstehen kann.
DerAktivkohlefilter ist nicht wasch- oder regene-
rierbar und muss mindestens einmal pro Jahr oder
bei sehr intensiver Nutzung auch häufiger ersetzt
werden.
Auswechseln desAktivkohle-Geruchsfilters
 Das Filterhaltegitter aushängen (sieheAbsatz
“Ausbau und Wiedereinbau der Metallfettfilter)
 Die Comfort Panels durch Ziehen öffnen.
 Die Filter einzeln ausbauen, indem sie in den
hinteren Teil der Gruppe geschoben und gleich-
zeitig nach un-ten gezogen werden.
 Die Filter waschen, ohne sie zu verbiegen,
und vor dem erneuten Einbau trocknen lassen.
(die Farbe der Filteroberfläche kann sich mit
der Zeit verändern, was aber die Wirksamkeit
keinesfalls beeinträchtigt.)
 Nun die Filter wieder einbauen, so dass der
Griff nach der äußeren Sichtseite zeigt.
 Das Filterhaltegitter wieder einhängen (siehe
Absatz “Ausbau und Wiedereinbau der Metall-
fettfilter)
Entsorgen desAktivkohlefilters:
 DieAktivkohlefilter enthalten keine schädlichen
Stoffe. Sie können als normaler Hausmüll ent-
sorgt werden.

8
de
Reinigung und Wartung
DieAbzugshaube spannungslos machen, indem
der Stecker abgezogen oder die Sicherung her-
ausgenommen wird.
 Wenn die Fettfilter gewaschen werden, auch
die Fettablagerungen an den erreichbaren Stel-
len des Gehäuses beseitigen.
Damit wird Brandgefahr vorgebeugt und eine
optimale Funktion gewährleistet.
 DieAbzugshaube mit heißem Seifenwasser
oder einem milden Glasreiniger säubern.
 Eingetrockneten Schmutz nicht gewaltsam
abkratzen, sondern mit einem feuchten Lappen
aufweichen und entfernen.
 Keine schleifenden Mittel oder harte Schwäm-
me benutzen.
 Hinweis: Die Kunststoffflächen nicht mitAlko-
hol (Spiritus) behandeln. Derlei Mittel könnten
matte Stellen hinterlassen.
Achtung: Die Küche ausreichend lüften, keine
offene Flammen benutzen.
Die Bedientasten mit einem weichen Lappen
und einer Lösung aus Wasser und einem milden
Reinigungsmittels säubern. Die Bedientasten nicht
mit Reinigern für Edelstahl behandeln.
Edelstahlflächen:
 Einen milden, nicht schleifenden Reiniger für
Edelstahl verwenden.
 Edelstahlflächen immer in Polierrichtung abrei-
ben.
Edelstahlflächen nicht mit harten Schwämmen
oder Mitteln reinigen, die Scheuersand, Natriumkar-
bonat, Säure oder Chlor enthalten.
Aluminium-, Lack- und Kunststoffflächen:
 Ein Tuch für Fensterscheiben oder ein fussel-
freies Mikrofasertuch verwenden.
 Keine trockenen Lappen benutzen.
 Ein mildes Fensterputzmittel verwenden.
 Keine korrosiven, sauren oder alkalischen Rei-
nigungsmittel verwenden.
 Keine schleifenden Produkte benutzen.

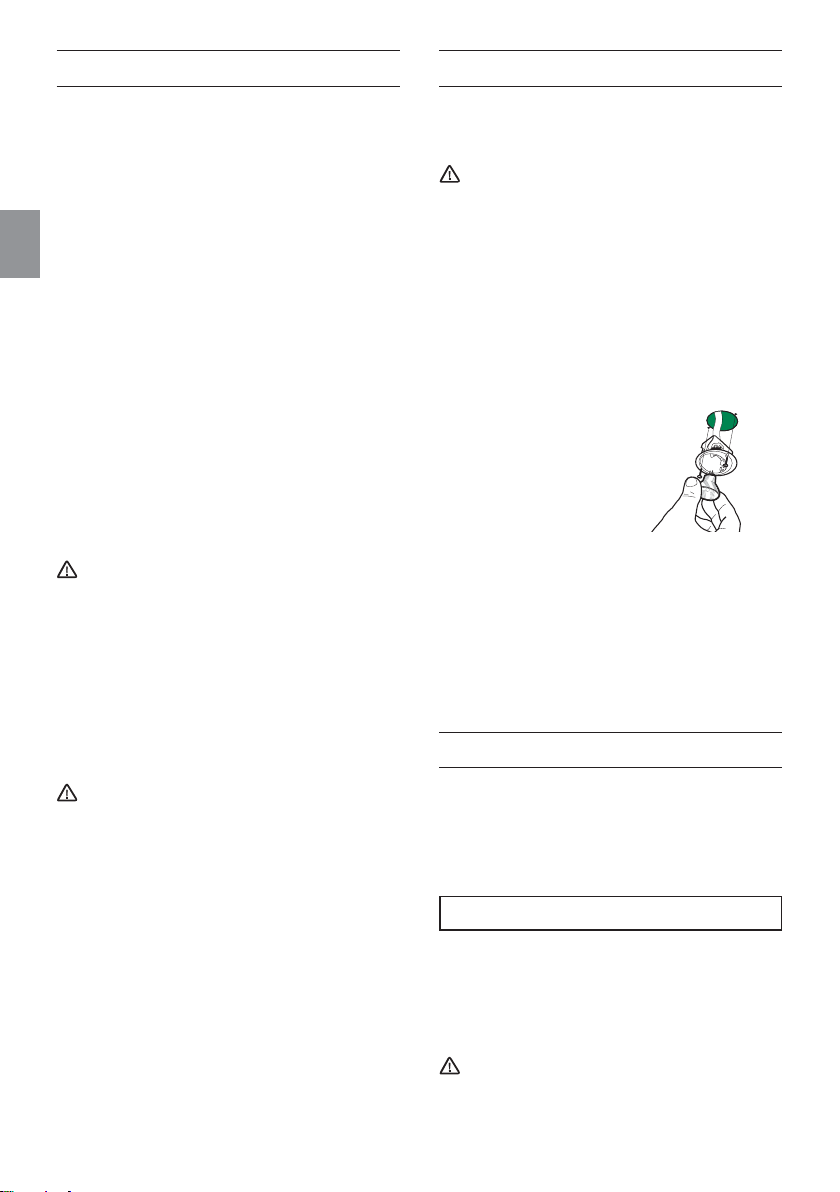

Auswechseln der Lampe
1. DieAbzugshaube spannungslos machen,
indem der Stecker abgezogen oder der Sicher-
heitsschalter ausgeschaltet wird.
Halogenlampen werden während der Funktion
heiß.Auch einige Minuten nach demAusschalten
kann noch Verbrennungsgefahr bestehen.
2. Die Lampe eventuell mit Hilfe einer Schrau-
benzieherspitze herausnehmen, die beiden
Befestigungsschrauben der Lampenhalterung
ausbauen und die Halterung aus der Haube
nehmen.
3. Die Lampe gegen eine neue Lampe mit gleich-
wertigen Merkmalen auswechseln (Halogen-
lampe zu 12 Volt, max. 20 Watt, Fassung GU4).
Achtung: Lampenhalter.
4. Die Fassung wieder einsetzen und mit den
zuvor ausgebauten Schrauben fixieren.
5. Das Gerät wieder unter Spannung setzen,
indem der Stecker eingesteckt oder der Sicher-
heitsschalter eingeschaltet wird.
Hinweis: sollte die Beleuchtung nicht funktionieren,
muss kontrolliert werden, ob die Lampe korrekt
eingesetzt wurde.
Störungen
Im Falle von Fragen oder Störungen wenden Sie
sich bitte an den Kundendienst.
(Siehe Liste der Kundendienstzentren).
Wenn Sie den Kundendienst kontaktieren, bitte die
folgendenAngaben machen:
E-Nr. FD
Im obigen Schema diese Kenndaten des Gerätes
eintragen. Diese Daten können Sie dem Typen-
schild entnehmen, welches sich im Innern der Hau-
be befindet und nachAusbau des Filterhaltegitters
zugänglich ist.
Der Hersteller derAbzugshauben übernimmt
keine Garantie für Reklamationen, die auf Pla-
nung undAusführung des Rohrverlaufs zurück-
zuführen sind.

9
de
Montageanweisungen:
Wichtige Hinweise
Zusatzhinweise für Gaskochgeräte:
Bei der Montage von Gasherden sind die ein-
schlägigen nationalen Normen zu beachten (z. B. in
Deutschland: Technische Regeln für Gasinstallatio-
nen TRGI).
Geltende Montagevorschriften und die Monta-
geanweisungen des Herstellers der Gaskochgeräte
sind unbedingt zu befolgen.
DieAbzugshaube darf nur an einer Seite neben
einem hohen Schrank oder einer hohen Wand mon-
tiert werden. Mindestabstand 50 mm.
Mindestabstand bei Gasherden zwischen obe-
rem Rand des Topfträgers und unterem Rand der
Abzugshaube: 460 mm.
Altgeräte sind kein wertloserAbfall. Durch um-
weltgerechte Entsorgung können wertvolle Rohstof-
fe wiedergewonnen werdenAltgeräte sind vor der
Verschrottung unbrauchbar zu machen.
Ihr neues Gerät wurde auf dem Weg zu Ihnen
durch die Verpackung geschützt.Alle verwendeten
Materialien sind umweltverträglich und wiederver-
wendbar. Bitte helfen Sie mit, indem Sie die Verpak-
kung umweltgerecht entsorgen.
Informieren Sie sich bitte über die aktuellen Entsor-
gungsmöglichkeiten bei Ihrem Fachhändler oder bei
der Gemeindeverwaltung.
DieseAbzugshaube kann inAbluft- oder Um-
luftversion betrieben werden.
DieAbzugshaube muss stets zentriert über
dem Kochfeld montiert werden.
Mindestabstand zwischen Elektroherdplatten
und unterer Kante derAbzugshaube: 460 mm.
Über einer Feuerstätte für feste Brennstoffe,
von der Brandgefahr ausgehen kann (z. B. Funken),
ist die Montage derAbzugshaube nur zulässig,
wenn die Feuerstätte über eine verschlossene, nicht
abnehmbareAbdeckung verfügt, und wenn zugleich
alle einschlägigen nationalen Normen eingehalten
werden.
Diese Einschränkung gilt nicht für Gasherde und
Gaskochfelder.
Je geringer derAbstand zwischenAbzugs-
haube und Kochfeld ausfällt, um so größer ist die
Möglichkeit, dass am unteren Bereich der Haube
aufgrund des aufsteigenden Wasserdampfs Tropfen
kondensieren.

10
de
Zur Beachtung vor der Montage
Abluftbetrieb

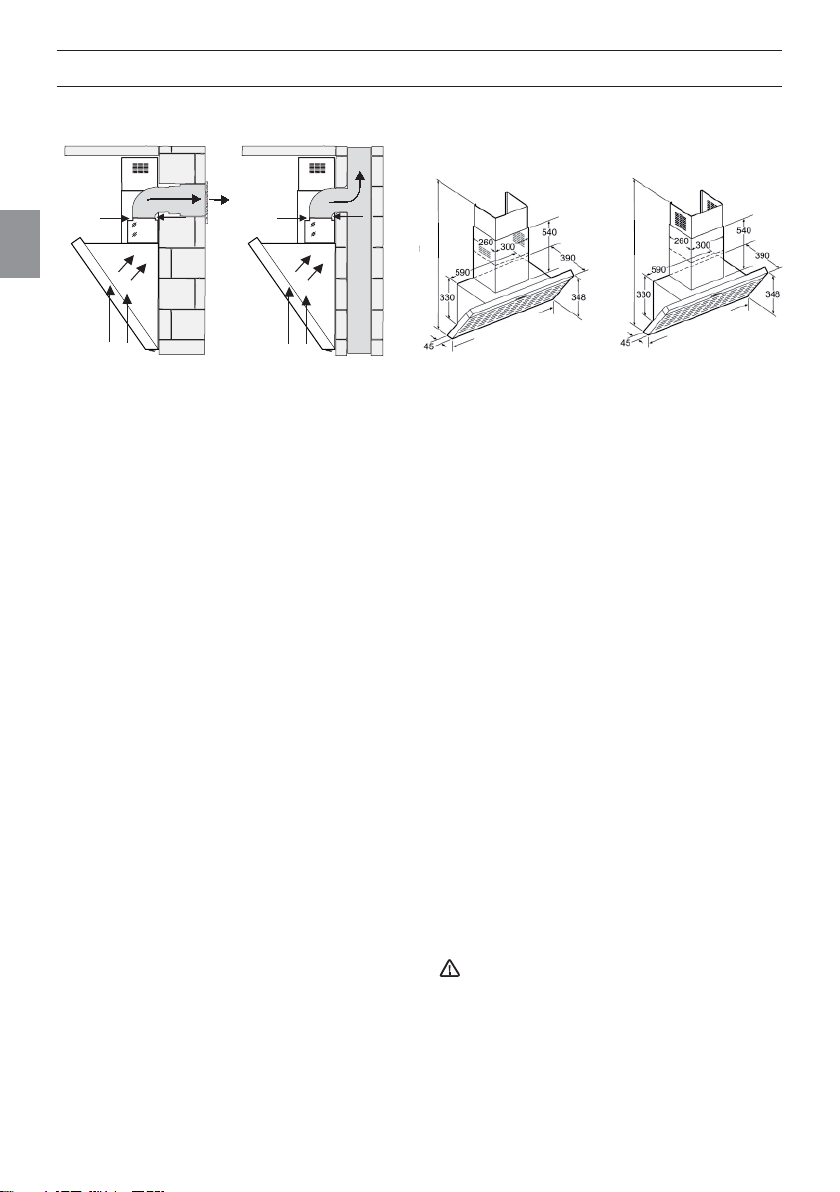

DieAbluft wird durch einen Entlüftungsschacht nach
oben oder direkt durch dieAußenwand ins Freie
abgeführt.
Es ist verboten, dieAbluft in einen normalerweise
benutzten Kamin für Rauch oderAbgase oder in
einen Schacht einzuleiten, der für denAbzug der
Luft aus Räumen dient, in denen sich Feuerstätten
befinden.
Bei derAbluft sind die einschlägigen Verwal-
tungs- und Gesetzesvorschriften einzuhalten (z.
B. nationale Bauvorschriften).
Falls dieAbluft in normalerweise nicht benutzte Ka-
mine für Rauch undAbgase eingeleitet werden soll,
ist zu-nächst die entsprechende Genehmigung bei
der zuständigen Behörde zu beantragen.
Für denAbluftbetrieb der Abzugshaube bei
gleichzeitiger Funktion einer kaminabhängigen
Verbrennung (z. B. Heizkörper, die mit Gas, Heizöl
oder Kohle betrieben werden, Durchlauferhitzer,
Boiler) muss für eine ausreichende Luftzufuhr
gesorgt werden, damit die Feuerung brennen
kann.
Sofern in dem Raum, in dem sich die Feuerstelle
befindet, ein Unterdruck von 4 Pa (0,04 mbar)
nicht überschritten wird, ist die gefahrlose Funktion
möglich.
Dies ist möglich, wenn die Verbrennungsluft über
nicht verschließbare Öffnungen, wie z. B. anTüren,
Fenstern und in Kombination mit Mauerkästen für
dieAb- und Zuluft , oder mittels anderer technischer
Maßnahmen, wie gegenseitige Sperrung und ähnli-
ches, unbehindert zuströmen kann.
Wenn die Zuluft nicht ausreicht, kann auf Grund
der Rückführung von Verbrennungsgasen
Vergif-tungsgefahr entstehen.
Ein Mauerkasten für Zu- undAbluft allein kann die
Einhaltung des Grenzwerts nicht gewährleisten.
Anmerkung: Bei der Bewertung muss immer die Ge-
samtbilanz der Wohnungsbelüftung berücksichtigt
werden Diese Regel gilt nicht für die Funktion von
Kochgeräten, wie Kochflächen und Gasherde.
Wenn dieAbluft durch die Außenwand abgeführt
wird, sollte ein Teleskopmauerkasten verwendet
werden.
Optimale Leistung derAbzugshaube ist gegeben
bei:
 Kurzem, glattemAbzugsrohr,
 So wenig wie möglich Rohrbögen,
 möglichst großem Rohrdurchmesser und groß-
en Rohrbögen.
Der Einsatz von langen, rauenAbluftrohren
mit vielen Rohrbögen oder kleinem Durch-
messer führt zuAbweichungen von der ge-
forderten Luftaustauschrate sowie zugleich
zu Geräuschbelästigung.
Der Hersteller derAbzugshauben übernimmt
keine Garantie für Reklamationen, die auf Pla-
nung undAusführung des Rohrverlaufs zurück-
zuführen sind.
120
150
120
150
600 - 900
Min. 870 - Max.1195
600 - 900
Min. 1000 - Max.1330

11
de
Zur Beachtung vor der Montage
 Runde Rohre
Wir empfehlen einen Innendurchmesser von
150 mm, mindestens sind 120 mm erforderlich.
 Abluftkanäle mit viereckigem Querschnitt
müssen einen Innenquerschnitt haben, der
dem der runden Rohre gleichkommt.
Sie sollten keine großenAbweichungen auf-
weisen.
ø 120 mm ca. 113 cm2
ø 150 mm ca. 177 cm2
 Bei unterschiedlichen Rohrdurchmessern:
Dichtungsband anbringen.
 BeiAbluftbetrieb ist für ausreichende Zufuhr
von Frischluft zu sorgen.
Anschluss desAbluftrohrs mit Ø 150:

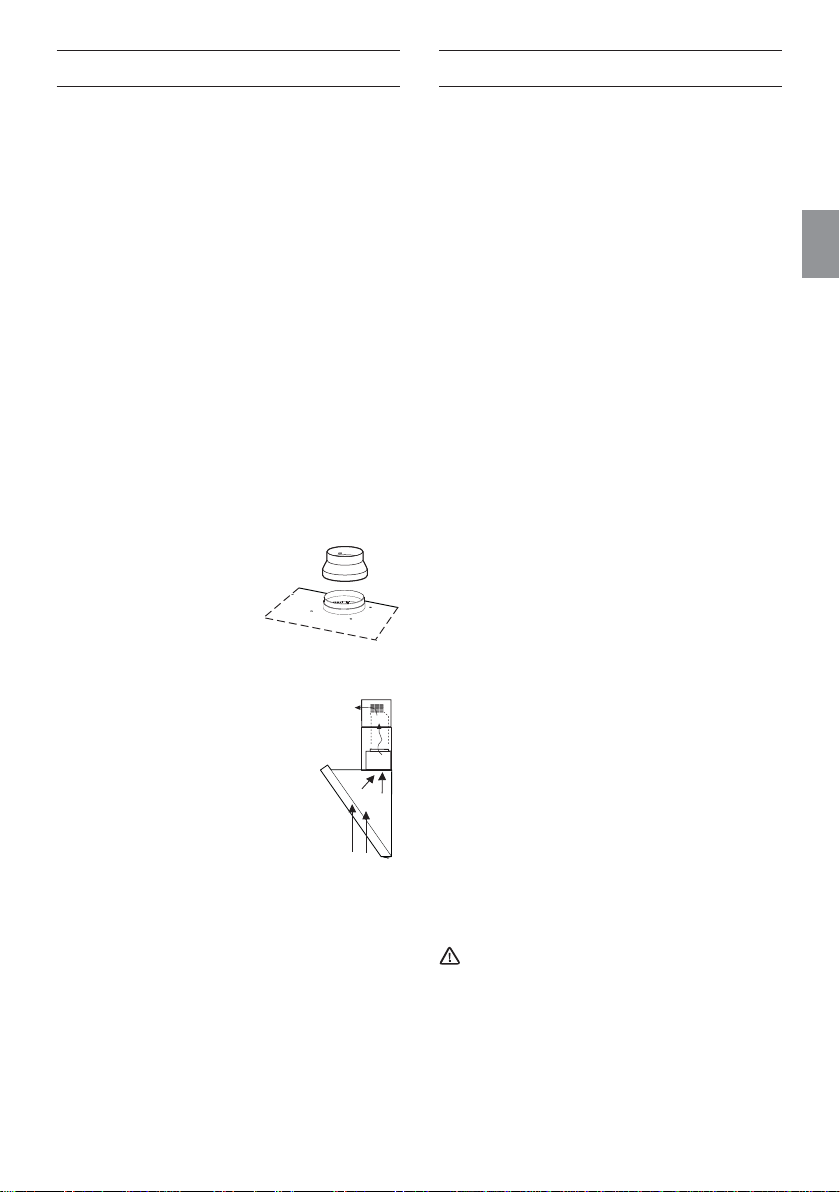

 Das Rohr direkt an der Luftaustrittsöffnung am
Haubenkörper befestigen.
Anschluss einesAbluftrohrs mit Ø 120:
 Den Reduzierflansch
direkt am Luftaustritt an
derAbzugshaube befe-
stigen.
 Das Rohr direkt am Re-
duzierflansch befestigen.
Filteranschluss
 MitAktivkohlefilter, falls keine an-
dere Möglichkeit fürAbluftbetrieb
vorhanden ist.
Bei Ihrem Fachhändler können
Sie den Montagesatz und die Er-
satzfilter erstehen.
Die Bestellnummern der Zubehöre
sind am Ende dieser Gebrauchs-
anweisung angeführt.
Vorbereitung der Wand
 Die Wand muss eben und senkrecht sein.
 Die Dübel sorgfältig befestigen.
Gewicht in kg: 20,0
Unter Vorbehalt von baulichen Änderungen im Rahmen der techni-
schen Weiterentwicklung.
ElektrischerAnschluss
DieAbzugshaube darf nur an eine geerdete, vor-
schriftsgemäß installierte Steckdose angeschlossen
werden. Die geerdete Steckdose an einem mög-
lichst gut zugänglichen Ort in der Nähe derAbzugs-
haube installieren.
 Die geerdete Steckdose sollte über einen unab-
hängigen Stromkreis angeschlossen sein.
 Falls die geerdete Steckdose nach Montage
derAbzugshaube nicht mehr zugänglich sein
sollte, muss – ebenso wie beim Festanschluss
- ein Trennschalter vorhanden sein.
Falls ein Festanschluss erforderlich ist:
DieAbzugshaube darf in diesem Fall nur von einem
vom zuständigen Stromversorgungsunternehmen
anerkannten Elektroinstallateur angeschlossen
werden.
Die häusliche Elektroanlage muss einen Trenn-
schalter beinhalten.Als geeignete Installations-
vorrichtungen gelten allpolige Schalter mit einer
Kontaktweite über 3 mm. Hierzu gehörenAutomatik-
schalter und Relais.
Sollte das Versorgungskabel des Geräts beschädigt
werden, muss es zurAusschaltung aller Risiken
vom Hersteller, dem Kundendienst oder durch einen
Fachtechniker ersetzt werden.
ElektrischeAnschlussdaten:
Diese sind auf dem Schild angegeben, das im Gerä-
teinnern zu sehen ist, wenn man den Metallfettfilter
ausbaut.
Bei Reparaturmaßnahmen stets das Gerät von der
Stromversorgung abtrennen.
Länge des Versorgungskabels: 1,30 m.
DieseAbzugshaube entspricht den EWG-Vorschrif-
ten zurAbschirmung gegen Funkstörungen.
Stromschlaggefahr!
Das Gerät ist mit einem EU-Schuko-Stecker ausge-
stattet. Um die Schutzerdung in einer Dänemark-
Steckdose sicherzustellen, muss das Gerät mit
einem geeigneten Stecker-Adapter angeschlossen
werden. DieserAdapter (zulässig bis max. 13
Ampere) ist über den Kundendienst (Ersatzteil-Nr.
616581) erhältlich.

12
de
Montage
Die Abzugshaube ist für die Montage an der Kü-
chenwand vorgesehen.

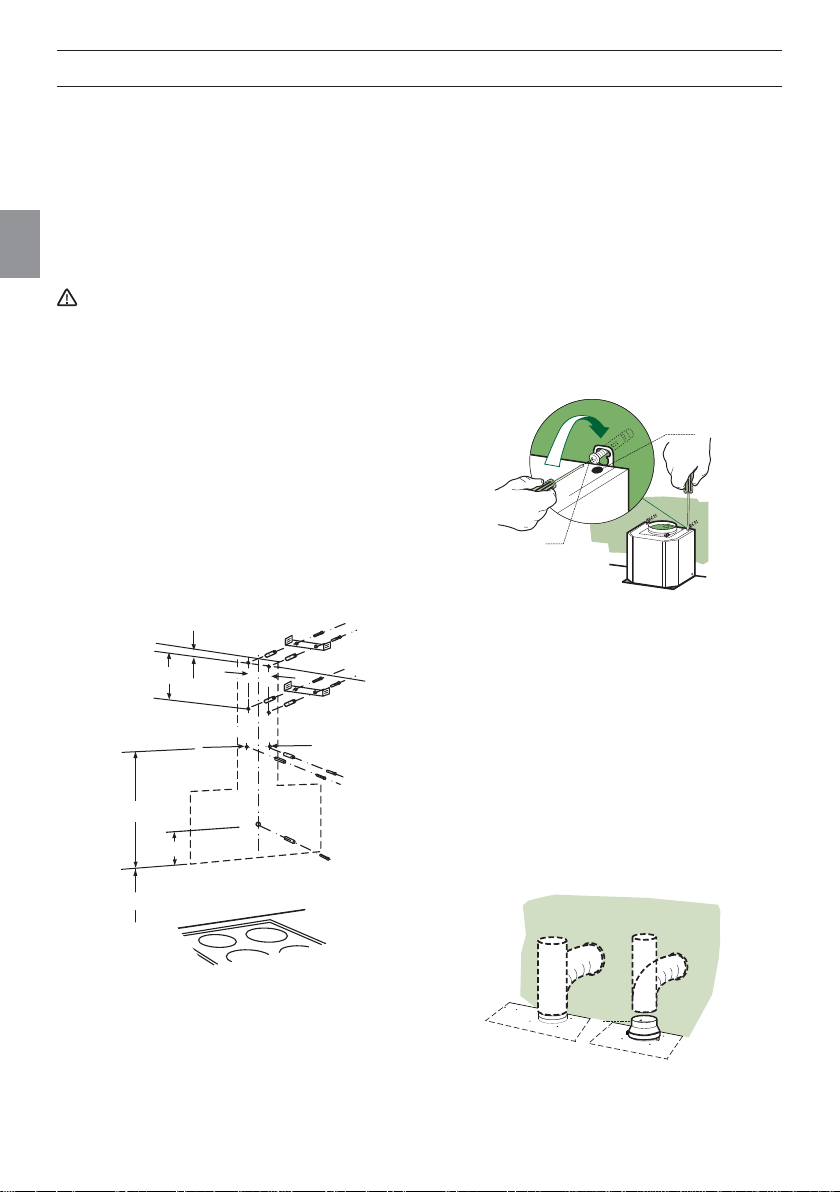

1. An der Küchenwand eine Mittellinie von der
Decke bis zur Unterkante der Haube anzeich-
nen
2. Mit Hilfe einer Schablone oder unter Befolgung
derAbbildung die Mitte der Bohrlöcher (A-B-C)
für die Befestigung der Schrauben an der Wand
anzeichnen.
Für gasbetriebene und elektrische Kochstellen
den Sicherheitsabstand von 460 mm zwischen Ko-
chfläche und Haube einhalten.
3. Die Bohrlöcher Aund Bfür die Haube mit Ø 8
mm anfertigen.
Die Bohrlöcher Cfür die Haltebügel der Kamin-
befestigung mit Ø 8 mm anfertigen.
4. Die Dübel 11 in die Bohrlöcher A, Bund Cein-
setzen und sicherstellen, dass sie eben mit der
Wand abschließen.
5. Die Bügel 7.2.1 mit den mitgelieferten Schrau-
ben befestigen.
6. Die beiden mitgelieferten Schrauben Anicht
ganz einschrauben.
Montage des Haubenkörpers
7. Vor dem Einhaken des Haubenkörpers die
beiden Schrauben Vr an denAufhängepunkten
des Haubenkörpers festziehen.
8. Den Haubenkörper an den Schrauben 12a in
den Bohrlöchern Aeinhängen.
9. Die Halteschrauben 12a endgültig festschrau-
ben.
10. Den Haubenkörper mit Hilfe der Schrauben Vr
ausrichten.
11. Die Sicherheitsschrauben 11 in die Bohrlöcher
Beinschrauben.
Anmerkung:Achten Sie auf Sonderzubehörteile,
die eventuell nachträglich montiert werden.
min. 460 Elektro
Gas*
20
595
232
135
A
A
B
CC
210
CC
433
12a
Vr
Anschluss derAbzugsleitung bei
Abluftversion
Bei Installation inAbluftversion muss dieAbzugs-
haube mit Hilfe eines steifen oder flexiblen Rohrs,
dessen Wahl dem Installateur überlassen wird, an
dieAbzugsleitung angeschlossen werden.
 Den Reduzierflansch 9amAustritt am Hauben-
körper einsetzen.
 Das Rohr mit geeigneten Rohrschellen befesti-
gen. Das hierzu erforderlich Material wird nicht
mitgeliefert.
 Ggf. montierteAktivkohlefilter ausbauen.
ø 150
9
ø 120

13
de
Montage
Anschluss derAbzugsleitung bei
Umluftversion
Alle in der nachfolgenden Montageprozedur
erwähnten Teile sind im Bausatz der Umluftver-
sion enthalten. Die jeweiligen Bestellnummern
der Zubehörteile sind am Ende der Gebrauchs-
anleitung aufgeführt.

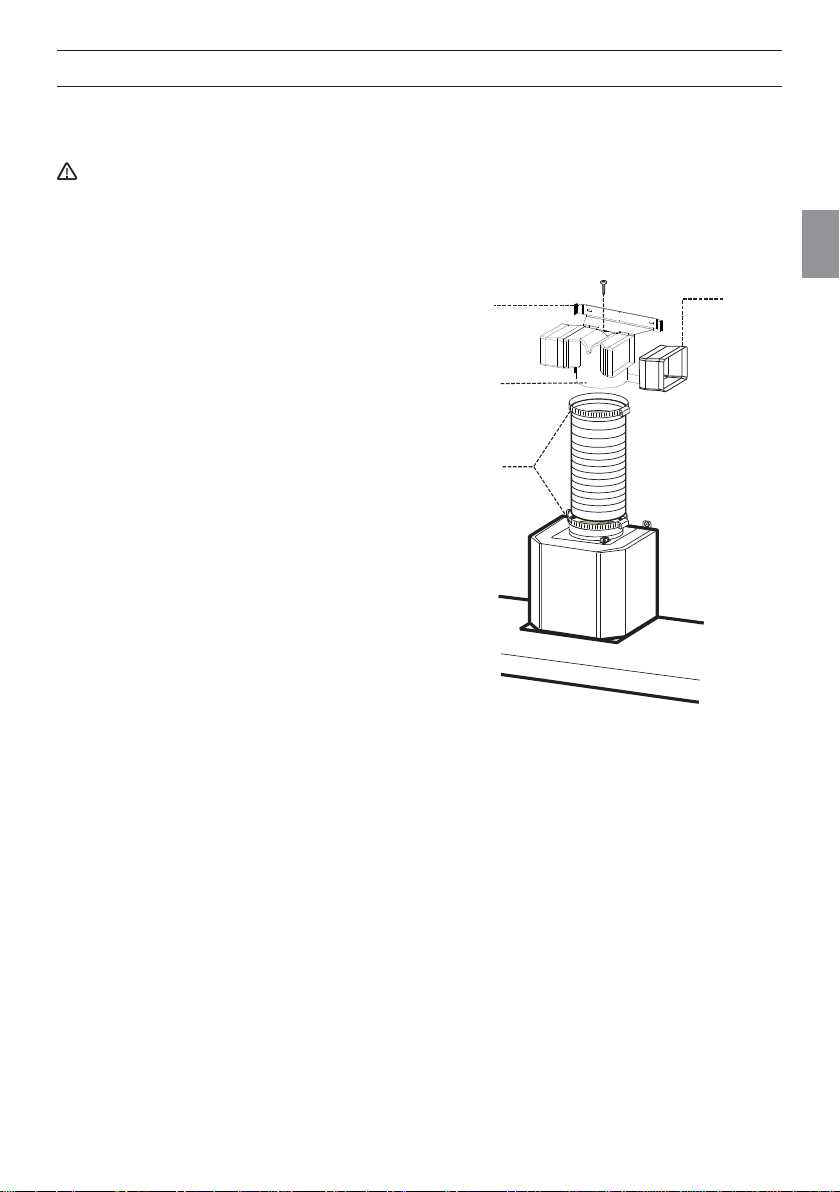

 Das Verbindungsstück 15 in den Haltebügel 7.3
einsetzen, der zuvor mit dem Bügel des oberen
Kaminteils 7.2.1 befestigt wurde, und mit einer
Schraube fixieren.
 Die Verlängerungsstücke 14.1 seitlich auf das
Verbindungsstück 15 stecken.
 Überprüfen, dass dieAustrittsöffnungen der
Verlängerungsstücke 14.1 sowohl horizontal
als auch vertikal mit den Kaminstutzen überein-
stimmen.
 Das Verbindungsstück 15 mit Hilfe eines Rohrs
mit ø 150 mm an die Luftaustrittsöffnung an der
Haube anschließen.
 Die Schellen 25 verwenden, um das Verbin-
dungsrohr zwischen Luftaustrittsöffnung an der
Haube und Verbindungsstück 15 zu befestigen.
 Überprüfen, ob die Kohlefilter tatsächlich instal-
liert worden sind (sieheAbschnitt “Kohlefilter”
im Kapitel Filter und Wartung).
25 ø 150
15
14.1
7.3

14
de
Montage
Montage des Kamins
Oberer Kaminabschnitt
 Die beiden Seitenwände leicht auseinander
spreizen, hinter den Bügeln 7.2.1 einhaken und
bis zumAnschlag wieder zusammendrücken.
 Seitlich mit den vier mitgelieferten Schrauben
12c an den Bügeln befestigen.
 Überprüfen, ob dieAustrittsöffnungen der
Verlängerungsstücke mit den Kaminstutzen
übereinstimmen.
Unterer Kaminabschnitt
 Die beiden Seitenwände des Kamins leicht
auseinander spreizen, zwischen oberem Ka-
minabschnitt und Wand einsetzen und bis zum
Anschlag wieder zusammendrücken.
 Das Unterteil seitlich mit den beiden mitgelie-
ferten Schrauben 12c an der Haube befestigen.
12c
12
c
12
c
2.1
2.2
2

15
en
Description of appliance Operating modes
If the air intake is inadequate, there is a risk of
poisoning from combustion gases which are
drawn back into the room.
An air-intake/exhaust-air wall box by itself is no
guarantee that the limiting value will not be ex-
ceeded.
Note: When assessing the overall requirement, the
combined ventilation system for the entire house-
hold must be taken into consideration. This rule
does not apply to the use of cooking appliances,
such as hobs and ovens.
Unrestricted operation is possible if the extractor
hood is used in recirculating mode – with activated
carbon filter.
Circulating-air mode:
 An activated carbon filter must be fitted for this
operating mode (see Filters and maintenance).
The complete installation set and replace-
ment filters can be obtained from specialist
outlets.
The corresponding accessory numbers can be
found at the end of these operating instructions.
 The extractor-hood fan extracts the kitchen va-
pours which are purified in the grease filter and
activated carbon filter and then conveyed back
into the kitchen.
 The grease filter absorbs the grease particles in
the kitchen vapours.
 The activated carbon filter binds the odorous
substances.
If no activated carbon filter is installed, it is
not possible to bind the odorous substances in the
cooking vapours.
Lighting
Light / fan
switches
Filter grille
Chimney
Operating modes
Exhaust-air mode:
 The extractor-hood fan extracts the kitchen
vapours and conveys them through the grease
filter into the atmosphere.
 The grease filter absorbs the solid particles in
the kitchen vapours.
 The kitchen is kept almost free of grease and
odours.
If the extractor hood is operated in exhaust-
air mode at the same time as a flue-type heater
(e.g. gas, oil or solid-fuel heater, instantaneous
water heater, boiler), ensure that there is an
adequate air supply which the heater requires for
combustion.
Safe operation is possible provided that the partial
vacuum in the room in which the heater is installed
does not exceed 4 Pa (0.04 mbar).
This can be achieved if the combustion air is able to
flow through non-lockable openings, e.g. in doors,
windows and in conjunction with an air supply/air-in-
take wall box or by other technical procedures such
as reciprocal interlocking.
Operating Instructions

16
en
Before using for the first time
Important notes:
 The Instructions for Use apply to several ver-
sions of this appliance.Accordingly, you may
find descriptions of individual features that do
not apply to your specific appliance.
 This extractor hood complies with all relevant
safety regulations.
Repairs should be carried out by qualified tech-
nicians only.
Improper repairs may put the user at con-
siderable risk.
 Before using your appliance for the first time,
please read these Instructions for Use carefully.
They contain important information concerning
your personal safety as well as on use and care
of the appliance.
 Please retain the operating and installation
instructions for a subsequent owner.
 This appliance is labelled in
accordance with European
Directive 2002/96/EG con-
cerning used electrical and
electronic appliances (waste
electrical and electronic
equipment – WEEE). The
guideline determines the
framework for the return and recycling of used
appliances as applicable throughout the EU.
Gas hobs / gas cookers
Do not use all the gas hotplates simultane-
ously for a prolonged period (max. 15 minutes) at
maximum thermal load, otherwise there is a risk of
burns if the housing surfaces are touched or a risk
of damage to the extractor hood. If the extractor
hood is situated over a gas hob, operate the hood at
maximum setting if three or more gas hotplates are
operated simultaneously.
!
Do not operate more than 2 gas cooking areas
simultaneously over a period of max. 15 minutes at
maximum thermal load.
Due to the effect of the heat there is a risk of burns if
the surfaces of the housing are touched.
 Note that one large burner of more than 5 kW
(Wok) is equivalent to the power of 2 gas burn-
ers.
 Never operate a gas cooking area without a
cooking utensil on it. Regulate the flame in
such a way that it does not project over the
cooking utensil.”
Safety instructions
Do not flambé food directly under the extractor
hood.
Risk of grease filter catching fire due to flames.
The hotplates must always be covered with a
utensil.
Restrictions apply to the use of the extractor
hood over a solid-fuel burner (coal, wood, etc.).
(See Installation instructions).
Do not use the appliance if damaged.
The appliance is not intended for use by young
children or infirmed persons without supervision.
Young children should be supervised to ensure they
do not play with the appliance.
If the connecting cable for this appliance
is damaged, the cable must be replaced by the
manufacturer or his customer service or a similarly
qualified person in order to prevent serious injury to
the user.
The appliance may be connected to the mains
by a qualified technician only.
Dispose of packaging materials properly (see
Installation instructions).
This extractor hood is designed for domestic
use only.
Light bulbs must always be fitted when the ex-
tractor hood is in use.

17
en
Operating the extractor hood
The most effective method of removing vapours
produced during cooking is to:
 Switch the ventilator ON
as soon as you begin cooking.
 Switch the ventilator OFF
a few minutes after you have finished cooking.
Key Function
ASwitches the extractor motor on and off
at low speed.
BMedium speed
CMaximum speed
DSwitches the lighting system on and
off.
ABCD
Defective bulbs should be replaced immediately
to prevent the remaining bulbs from overloading.
Never operate the extractor hood without a
grease filter.
Overheated fat or oil can easily catch fire.
If you are cooking with fat or oil, e.g. chips, etc.,
never leave the cooker unattended.
Carefully clean the extractor hood before switch-
ing on for the first time.
Never allow children to play with the appliance.
Do not let adults or children operate the appliance
unsupervised:
– if they are mentally or physically unable to use
the appliance safely and correctly,
– if they don’t have the knowledge and experi-
ence to use the appliance safely and correctly.

18
en
Filters and maintenance

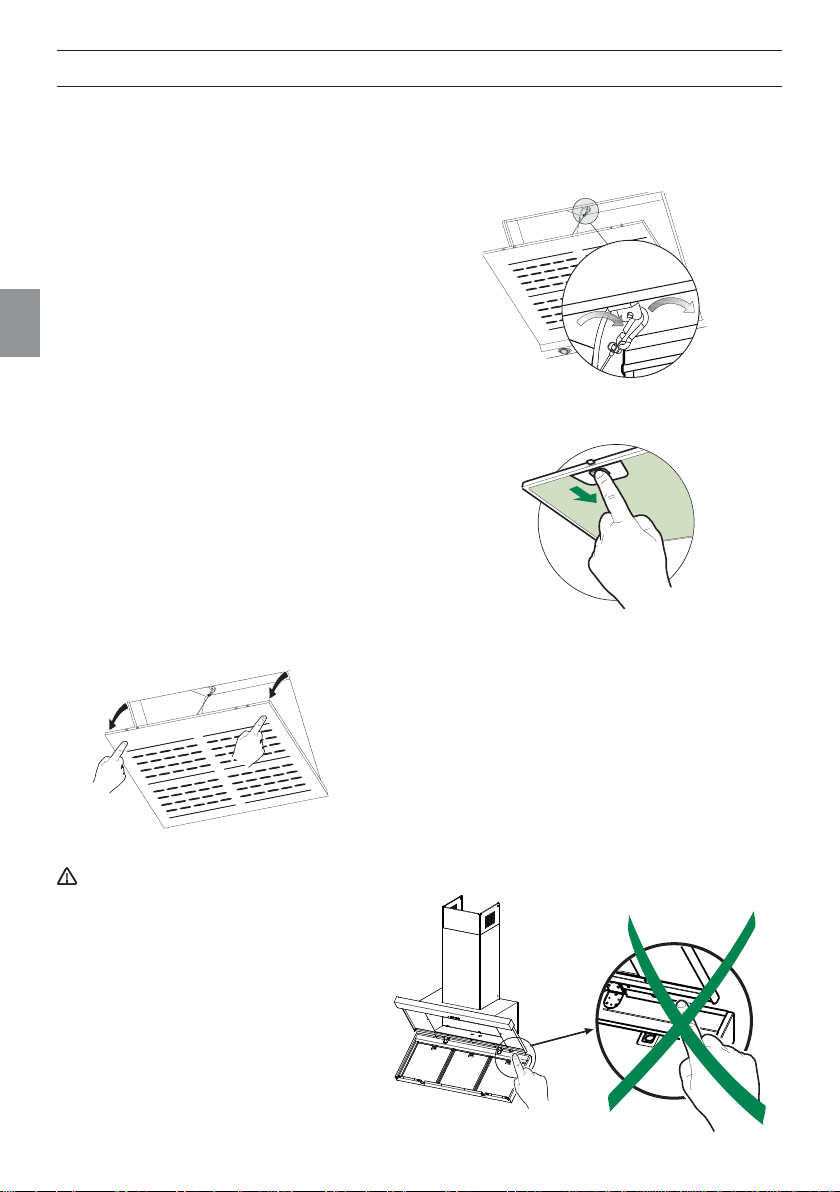

 Unhook the security chain by opening the
shackle, then lift the grid upward.
 Remove the filters one by one.
 Any kind of bending of the filters has to be
avoided when washing them. Before fitting
them again into the hood make sure that they
are completely dry. (The colour of the filter sur-
face may change throughout the time but this
has no influence to the filter efficiency).
 Put the clean filters back on the Grid in its place
 Hook the security chain and put back the Grid
onto the hood
Grease filters:
Metal-mesh filters are used to trap the grease
particles in the cooking vapours.
The filter mats are made from noncombustible
metal.
Caution:
As the filter becomes more and more saturated with
grease, there is an increased risk of fire and the
function of the extractor hood may be impaired.
Important:
By cleaning the metal grease filters at appropriate
intervals, the possibility of them catching fire as a re-
sult of a build-up of heat such as occurs when deep-
fat frying or roasting is taking place, is reduced.
Filters can be washed in the dish machine. They
need to be washed every 2 month, or even more
frequently in case of particularly intensive use of the
hood.
Removing and inserting metal self- supporting
grease filters
 First unhook the filter-holding Grid by pressing
to the top to make it open.
To open the Grid, push strongly on the
points indicated by the stickers.
1122

19
en
Activated carbon filter:
For neutralizing odours in recirculating mode.
Caution:
As the filter becomes more and more saturated with
grease, there is an increased risk of fire and the
function of the hood may be impaired.
Important:
Change the activated carbon filter promptly to pre-
vent the risk of fire from the accumulation of heat
when deep-fat frying or roasting.
These filters are not washable and cannot be regen-
erated, and must be replaced approximately every
year of operation, or more frequently with heavy
usage.
Replacing the activated carbon filter
 Unhook the filter-holding Grid (see “Removing
and inserting metal self- supporting grease
filters”)
 Remove the metal grease filters
 Remove the saturated activated carbon filter by
releas-ing the fixing hooks
 Fit the new filter by hooking it into its seating
 Replace the metal grease filters.
 Hook the filter-holding Grid (see “Removing
and inserting metal self- supporting grease
filters”)
Disposal of the old activated carbon filter:
 Activated carbon filters do not contain any
harmful substances. They can be disposed of
as residual waste.
Filters and maintenance

20
en
Cleaning and care
Isolate the extractor hood by pulling out the
mains plug or switching off the fuse.
 When cleaning the grease filters, remove
grease deposits from accessible parts of the
housing. This prevents the risk of fire and en-
sures that the extractor hood continues operat-
ing at maximum efficiency.
 Clean the extractor hood with a hot soap solu-
tion or a mild window cleaner.
 Do not scrape off dried-on dirt but wipe off with
a damp cloth.
 Do not use scouring agents or abrasive spong-
es.
 Note: Do not use alcohol (spirit) on plastic sur-
faces, as dull marks may appear.
Caution: Ensure that the kitchen is adequately
ventilated.Avoid naked flames!
Clean the operating buttons with a mild soapy
solution and a soft, damp cloth only. Do not use
stainless-steel cleaner to clean the operating but-
tons.
Stainless steel surfaces:
 Use a mild non-abrasive stainless steel cleaner.
 Clean the surface in the same direction as it
has been ground and polished.
Do not use any of the following to clean stain-
less steel surfaces: abrasive sponges, cleaning
agents containing sand, soda, acid or chloride!
Aluminium and plastic surfaces:
 Use a soft, non-linting window cloth or micro-
fibre cloth.
 Do not use dry cloths.
 Use a mild window cleaning agent.
 Do not use aggressive, acidic or caustic clean-
ers.
 Do not use abrasive agents.

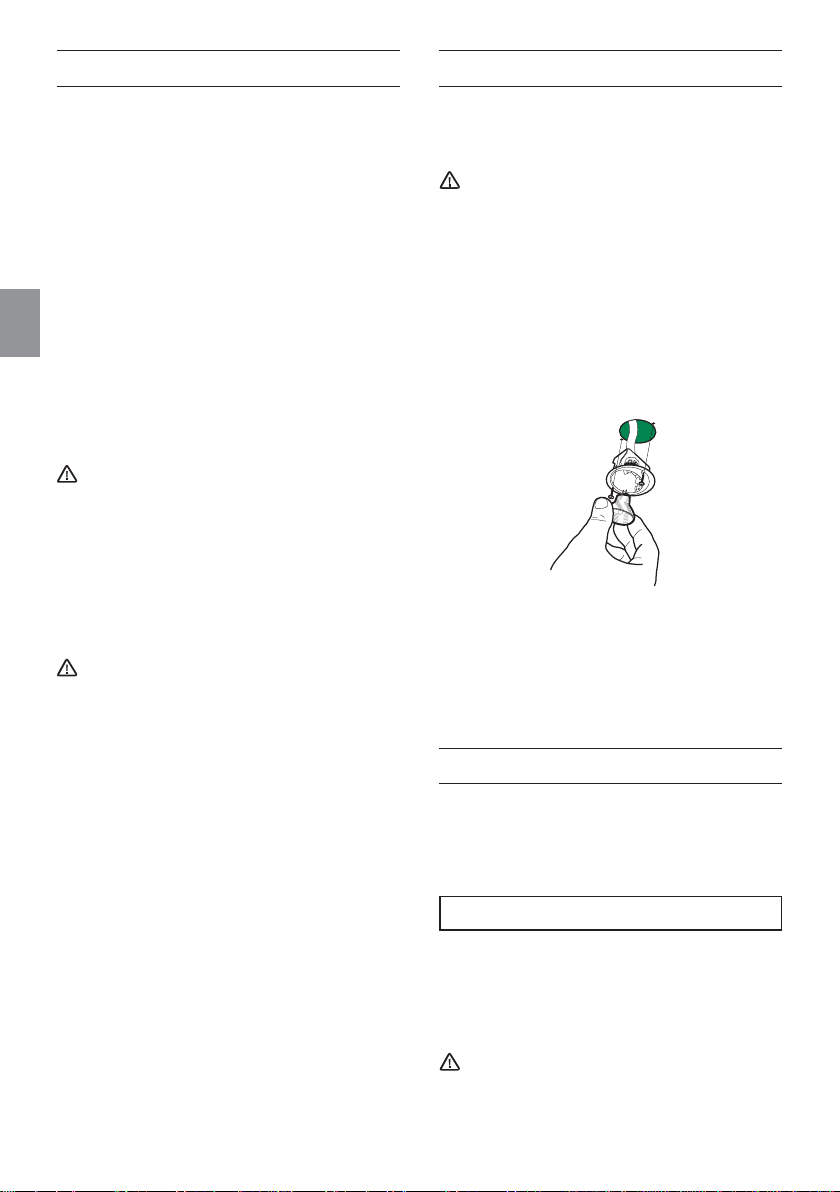

Replacing the light bulbs
1. Switch off the extractor hood and pull out the
mains plug or switch off the electricity supply at
the fuse box.
When switched on, the halogen bulbs become
very hot. Even for some time after the bulbs have
been switched off there is still a risk of burns.
2. With the aid of a screwdriver pull out the bulbs
or, if it is not easy, remove the 2 screws fixing
the Lighting support, and pull it out of from the
Hood.
3. Replace the halogen light bulb (conventional
halogen bulb, 12 Volt, max. 20 Watt, GU4 bulb-
holder).
Caution: Plug-in bulbholder.
4. Replace the Support, fixing it in place with the
two screws removed as above.
5. Restore the power by inserting the mains plug
or switching on the fuse.
Note: If the light does not function, check that the
bulbs have been inserted correctly.
If you encounter a problem
If you have any questions or if a fault occurs, please
call Customer Service.
(See list of Customer Service representatives).
When you call, please quote the following:
E-Nr. FD
Enter the relevant numbers into the box above. The
E-Nr. (product no.) and FD (production date) are
shown on the nameplate which can be seen inside
the extractor hood after the filter frame has been
detached.
The manufacturer of the extractor hoods
accepts no liability for complaints which can
be attributed to the design and layout of the
pipework.
