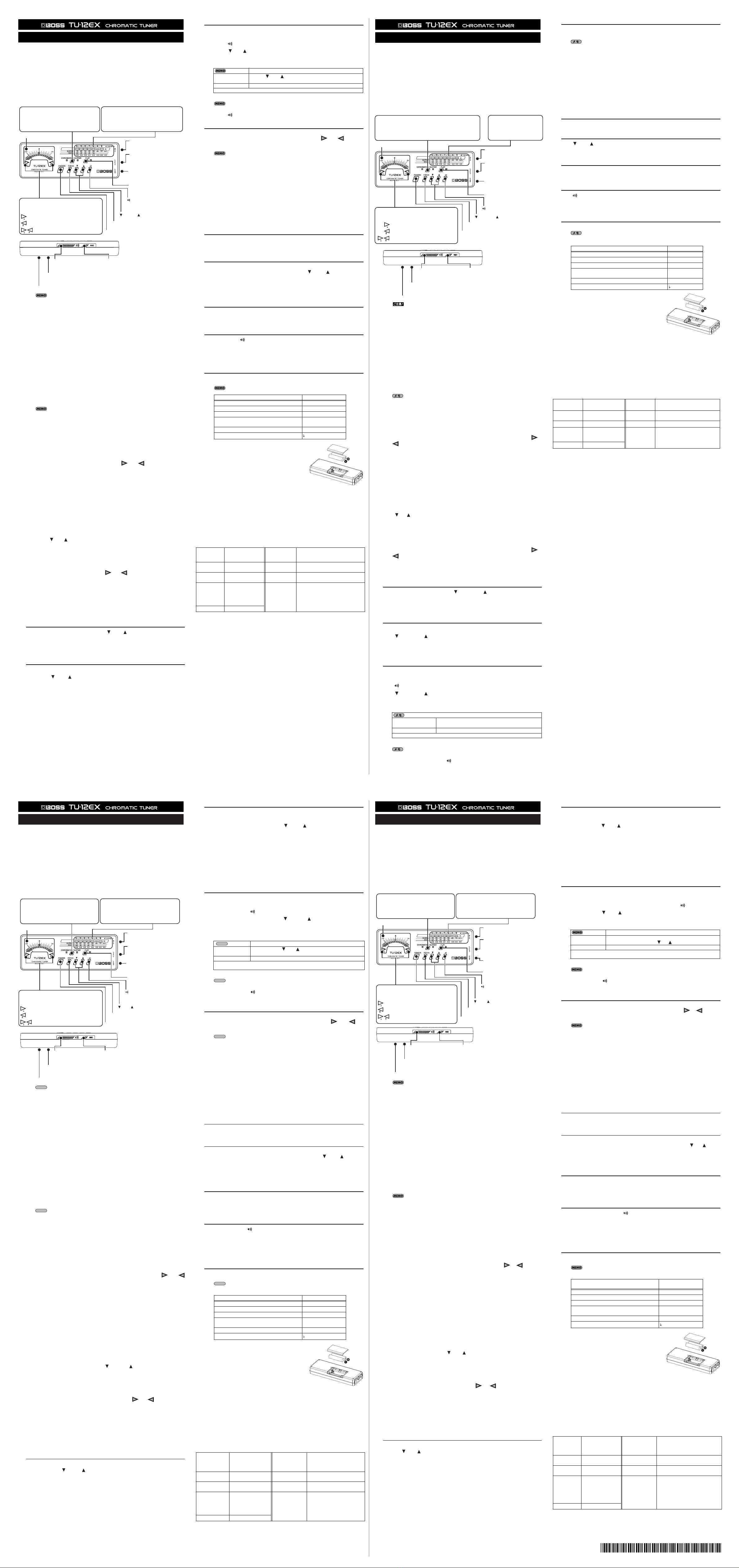

BOSSCO TU-12EX User manual

*5100004157-01*
Thank you, and congratulations on your choice of the BOSS TU-12EX.
Before using this unit, carefully read the sections entitled: “USING THE UNIT SAFELY” and
“IMPORTANT NOTES” (supplied on a separate sheet). These sections provide important
information concerning the proper operation of the unit. Additionally, in order to feel
assured that you have gained a good grasp of every feature provided by your new unit,
Owner’s Manual should be read in its entirety. The manual should be saved and kept on
hand as a convenient reference.
As shipped, the TU-12EX’s batteries are not yet installed. Be sure to read the section
“Changing the Batteries,“ and then follow the instructions to install the batteries.
Copyright © 2008 BOSS CORPORATION
All rights reserved. No part of this publication may be reproduced in any form
without the written permission of BOSS CORPORATION.
fig.01??????
To prevent malfunction and/or damage to speakers or other devices,
always turn down the volume, and turn off the power on all devices before
making any connections.
Once the connections have been completed, turn on power to your guitar
amp or other amplification system last. By turning on devices in the wrong
order, you risk causing malfunction and/or damage to speakers and other
devices.
 How to Use the Tuner
(Normal Use–CHROMATIC Mode)
1. Connect the instrument to be tuned to the INPUT jack.
If you're tuning an acoustic instrument, use the built-in mic instead. To use the mic,
make sure that nothing is connected to the INPUT or OUTPUT jacks, and place the
TU-12EX near the instrument.
2. Press [POWER] to switch the power on.
3. Press [CHROMATIC/GUITAR] to enable the “CHROMATIC” setting
(lighting the green indicator).
In CHROMATIC mode, the TU-12EX automatically displays note names and string
numbers as you play them on your instrument. Most of the time, you'll find that
CHROMATIC is the most convenient mode to use.
If you're using a guitar or bass and wish to tune by specifying the string
number first, use GUITAR mode. (Tuning using GUITAR mode is described
in the next section.)
4. Play a single note on the instrument.
Most of the time, you'll want to play an open string when tuning a guitar or bass.
While the note is sounding, the note name and string number is displayed.
The meter and Tuning Guide show how far the note is from the correct pitch.
5. Tune the instrument.
While playing a single note, adjust the instrument's tuning as necessary to display
the target note's name. Once the desired note name is displayed, fine-tune the
note's pitch by tuning the instrument so that and on the Tuning Guide
light simultaneously and the meter's needle points to 0 (the center position).
When the Accu-Pitch feature is on, the tuner makes a beeping sound when the note
is stabilized at the correct pitch, informing you that the note is in tune.
 How to Use the Tuner (GUITAR Mode)
1. Connect the instrument to be tuned to the INPUT jack.
If you're tuning an acoustic instrument, use the built-in mic instead. To use the mic,
make sure that nothing is connected to the INPUT or OUTPUT jacks, and place the
TU-12EX near the instrument.
2. Press [POWER] to switch the power on.
3. Press [CHROMATIC/GUITAR] to enable the “GUITAR” setting
(lighting the red indicator).
4. Press [ ] or [ ] to light the indicator for the string number you want
to tune.
5. Play the selected string number on your instrument.
Play the string open, without fretting it.
6. Tune the string.
Adjust the string's tuning so that both and on the Tuning Guide are lit and
the meter's needle points to 0 (the center position).
When the Accu-Pitch feature is on, the tuner makes a beeping sound when the note
is stabilized at the correct pitch, informing you that the note is in tune.
7. Repeat Steps 4-6 as necessary to tune the rest of your instrument's
strings.
 TU-12EX Settings
Changing the Reference Pitch for Tuning
1. Hold down [PITCH] and press [ ] or [ ] to choose the reference
pitch you want.
The indicator flashes. Choose the reference pitch you want by getting it to flash.
2. Release [PITCH] to set the selected reference pitch.
Flat Tuning (Flat Feature)
1. Press [FLAT] to switch on the Flat feature (the red indicator lights).
2. Press [ ] or [ ] to set the number of flats (the number of flat
semitones) that you wish to tune to.
For example, if you select two flats, the actual pitch of a tuned note will be two
semitones below what is displayed by the TU-12EX.
3. Press [FLAT] again.
This enables the setting for the Flat feature. Even if you don’t press [FLAT], the
setting is enabled automatically after three seconds.
4. To disable the Flat feature, press [FLAT] so that its red indicator goes out.
Tuning While Listening to the Reference Tone (Sound Mode)
1. Choose the type of tuning you want to use (e.g., Tuning Mode, Flat
feature).
2. Press [ ] (Sound) to play the reference tone.
3. Press [ ] or [ ] until the indicator for the note name/string number
you want to tune is lit.
The sound of the note name/string number shown by the indicator is played.
4. Tune the instrument to the reference tone.
When you're using Sound mode, tuning cannot be performed using the
built-in mic (the built-in mic is disabled).
5. Press [ ] (Sound) to stop playing the reference tone.
Calibrating the Meter’s Needle
Rarely, the meter's needle may drift out of calibration, causing the needle to point
slightly off from the 0 position even when the Tuning Guide's and indicators
light simultaneously. This can occur over time as the unit is transported, or if the unit is
handled in a rough fashion.
During normal use, the meter's needle almost never drifts out of calibration.
To adjust it, be sure to use a small Phillips screwdriver (a 2.3 mm precision
screwdriver).
1. Hold down [PITCH] and turn the power on.
Confirm whether or not the needle is pointing at the 0 position.
2. If the needle is not pointing to 0, carefully turn the adjustment screw
with a small, precision phillips screwdriver (2.3 mm) until the needle
points to 0.
3. After completing calibration, press [POWER] to switch off the power.
 Useful Features
Preventing Battery Drain If You Forget to Switch Off the
Power (Auto Power Off Feature)
When the TU-12EX is turned on and powered by batteries, the power is turned off
automatically if approximately 30 minutes passes without any button being
pressed.
Deactivating the Auto Power Off Feature
You can temporarily deactivate the Auto Power Off feature when you power up the
TU-12EX. To do so, simultaneously hold down [ ] and [ ] while you press
[POWER] to turn on the power.
The Auto Power Off feature is always enabled when you switch on the power in the
usual way.
Using a Tone to Indicate Tuning is Completed
(Accu-Pitch Feature)
When the Accu-Pitch feature is on, a beeping sound is played when the pitch of the
instrument you’re tuning stabilizes within a range of three cents above or below
the correct pitch. This sound tells you that the pitch is in tune.
Switching the Accu-Pitch Feature On and Off
1. Hold down [ ] (Sound) and press [POWER] to switch on the power.
If no sound is heard from the unit as it's powered up, it means that the Accu-Pitch
feature has been deactivated. To enable the Accu-Pitch feature, perform the same
operation again; if you hear a beeping sound when the power comes on, it means
that Accu-Pitch has been enabled.
Memory Features
Once batteries are installed in the TU-12EX, the settings described below are
retained in memory even after the power is switched off.
Removing the batteries returns all settings to their factory defaults.
 Changing the Batteries
The BATT. indicator flashes when the batteries begin to
run down.
Replace the batteries as soon as possible.
* When turning the unit upside-down, place it on a soft cloth or
the like so as to prevent damage tothe panel.
1. Open the battery compartment (located
on the bottom of the unit) by sliding the
cover toward OPEN.
2. Remove the old batteries from the battery compartment.
3. Insert two of the same type of fresh AAA batteries.
* Make sure the “+” and “-” ends of the batteries are oriented correctly.
* Do not mix fresh batteries with used ones, or mix batteries of different types. Doing so can result in
fluid leakage.
4. Slide the cover of the battery compartment back into place.
 Specifications
* In the interest of product improvement, the specifications and/or appearance of this unit are subject to
change without prior notice.
このたびは、BOSS チューナー TU-12EX をお買い上げいただきまし
て、まことにありがとうございます。
この機器を正しくお使いいただくために、ご使用前に別紙「安全上のご
注意」と「使用上のご注意」をよくお読みください。また、この機器の
優れた機能を十分ご理解いただくためにも、取扱説明書をよくお読みく
ださい。取扱説明書は必要なときにすぐに見ることができるよう、手元
に置いてください。
お買い上げ時、電池はセットされておりません。必ず「電池交換のしか
た」にしたがって電池をセットしてください。
© 2008ボス株式会社 本書の一部、もしくは全部を無断で複写・転載
することを禁じます。
fig.01??????
他の機器と接続するときは、誤動作やスピーカーなどの破損を防ぐた
め、必ずすべての機器の音量を絞った状態で電源を切ってください。
正しく接続したら、ギター・アンプなどの電源は最後に投入してくだ
さい。手順を間違えると、誤動作をしたりスピーカーなどが破損する
恐れがあります。
■ チューニングのしかた（通常の使用／ CHROMATIC モード）
1. チューニングする楽器を INPUT ジャックに接続します。
アコースティック楽器のチューニングには内蔵マイクを使用しますので、
INPUT ／ OUTPUT ジャックには何も接続しないで、楽器の近くに TU-12EX
を置いてください。
2. ［POWER］を押して電源をオンにします。
3. ［CHROMATIC/GUITAR］を押して「CHROMATIC」（緑インジケー
ター点灯）に設定します。
通常は自動的に音名／弦番号を表示する「CHROMATIC（オート・クロマチッ
ク・モード）」で使用します。
弦を張り替えた時や、オープン・チューニングをする場合はギター／
ベースの弦指定をしてチューニングする「GUITAR（マニュアル・
モード）」に設定すると便利です。
4. 楽器を単音で鳴らします。
鳴らした音に近い音名／弦番号がディスプレイに表示されます。正確な音程と
のズレが、メーターとチューニング・ガイドで表示されます。
5. 楽器をチューニングします。
目的の音名／弦番号がディスプレイに表示され、チューニング・ガイドの と
が両方点灯し、メーターの針が 0（中央）を指すように楽器をチューニン
グします。安定してピッチが合うと、「ピピッ」と鳴ってチューニング完了を
知らせます。（アキュピッチ機能）
■ チューニングのしかた（GUITAR モード）
1. チューニングする楽器を INPUT ジャックに接続します。
アコースティック楽器のチューニングには内蔵マイクを使用しますので、
INPUT ／ OUTPUT ジャックには何も接続しないで、楽器の近くにTU-12EX
を置いてください。
2. ［POWER］を押して電源をオンにします。
3. ［CHROMATIC/GUITAR］を押して「GUITAR」（赤インジケーター
点灯）に設定します。
4. ［］［ ］を押してチューニングしたい音名／弦番号のインジケー
ターを点灯させます。
5. 楽器を単音で鳴らします。
正確な音程とのズレが、メーターとチューニング・ガイドで表示されます。
6. 楽器をチューニングします。
目的の音名／弦番号がディスプレイに表示され、チューニング・ガイドの と
が両方点灯し、メーターの針が 0（中央）を指すように楽器をチューニン
グします。安定してピッチが合うと、「ピピッ」と鳴ってチューニング完了を
知らせます。（アキュピッチ機能）
■TU-12EXの設定
チューニングの基準ピッチを変える
1. ［PITCH］を押したまま、［ ］または［ ］で、希望の基準ピッチ
を選びます。
インジケーターが点滅します。希望の基準ピッチを点滅させます。
2. ［PITCH］から指を離すと基準ピッチが設定されます。
フラット・チューニングをする（フラット機能）
1. ［FLAT］を押して、フラット機能をオンにします。
2. ［ ］または［ ］で、希望のフラット数に設定します。
3. 再度［FLAT］を押します。
フラット機能が設定されます。［FLAT］を押さなくても 3 秒経過すると自動
的に設定されます。
基準音を聞きながらチューニングする（サウンド・モード）
1. 合わせたいチューニングの種類（チューニング・モード、フラット
機能）を選びます。
2. ［ ］を押して、基準音を鳴らします。
3. ［ ］または［ ］を押して、合わせたい音名／弦番号のインジケー
ターを点灯させます。
インジケーターに表示される音名／弦番号の音が鳴ります。
4. 基準音に合わせて楽器をチューニングします。
サウンド・モード使用時は、内蔵マイクによるチューニングはできま
せん（メーターは動きません）。
5. 発音をとめるには再度［ ］を押します。
メーター針の調整をする
経年変化や衝撃等でメーター針のセンター位置がずれた場合、以下の操
作でセンター位置の調整ができます。
通常、メーター針のセンター位置がずれることはほとんどありませ
ん。調整を行う場合には、必ず小さな（＋）ドライバー（精密ドライ
バー2.3mm）を使用してください。また、無理な力を加えないでく
ださい。故障の原因になります。
1. ［PITCH］を押したまま、［POWER］を押して電源をオンにします。
メーターの針が 0 を指しているかを確認します。
2. メーターの針が 0 を指していないときは、プラス（+）ドライバー
（精密ドライバー 2.3mm）でメーター調整ボリュームを回し、0 を
指すように調整します。
3. 調整が終了したら［POWER］を押して電源を切ります。
■ 便利な機能
電池使用時の電源の切り忘れを防ぐ（オート・パワー・オフ機能）
電池使用時に電源をオンにした後、最後のボタン操作から何も操作せずに約
30 分以上経過すると、自動的に電源がオフになります。
オート・パワー・オフ機能を無効にする
［ ］と［ ］を同時に押したまま［POWER］を押して電源をオンにすると、
オート・パワー・オフ機能は働きません。
通常の操作で電源を入れると、オート・パワー・オフ機能は有効になります。
チューニング完了を音で知らせる（アキュピッチ機能）
チューニングしている楽器が安定して± 3セントの範囲に入ったときは、
チューニングしている音の高さに合わせて「ピピッ」音が聞こえます。この音
でチューニング完了を知らせます。
アキュピッチ機能を無効／有効にする
［ ］を押したまま［POWER］を押して電源をオンにします。
このとき、本体から何も音が出ない状態であれば、アキュピッチ機能は無効に
なっています。再度同じ操作で、電源オンと同時に「ピピッ」音が聞こえる
と、アキュピッチ機能は有効になります。
メモリー機能
本体に乾電池を入れておくと、電源をオフにしても以下の設定を記憶します。
乾電池を取り外すと、すべての設定は工場出荷時の状態（初期値）に
戻ります。
■ 電池交換のしかた
電池がなくなると BATT.インジケーターが点
滅します。このときは、すぐに電池を交換し
てください。
※ 本体を裏返す際は、パネルが破損しないように、
柔らかい布などの上に置いてください。
1. 本体底面の電池ボックスのカバーを
OPEN の方向にスライドさせて開けます。
2. 古い電池を取り出します。
3. 同じ種類の新しい単 4 形乾電池 2 本をセットします。
※ 電池の極性（＋／ー）を間違えないように注意します。
※ 新しい電池と一度使用した電池や種類の違う電池を混ぜて使用しないでくだ
さい。液漏れの原因になります。
4. 電池ボックスのカバーを元通りに閉じます。
■ 主な仕様
規格および外観は改良のために予告なく変更する場合があります。
Owner’s Manual
This plays the reference tone
and the Accu-Pitch sound.
These change various settings.
The tuning indicator lights to show how close
you are to the target pitch.
Tuning Guide
lights: pitch is at (low)
lights: pitch is sharp (high)
Needle Meter
CHROMATIC/GUITAR
Meter Adjustment Control (bottom of the unit)
Speaker
This switches the power on and off.
POWER
FLAT
Insert two AAA size batteries.
Batteries Compartment
(bottom of the unit)
Built-in Mic
(Down) / (Up)
(Sound button)
This changes the settings for the reference pitch.
PITCH
DC IN jack
Connect to a guitar amp etc.
Sound input via the INPUT jack
is output unchanged from here.
OUTPUT jack
Connect the guitar, bass guitar, or
other instrument to be tuned here.
INPUT jack
Indicators
This changes the tuning mode.
Green Indicator: AUTO CHROMATIC mode
Red indicator: MANUAL mode (for tuning a single
specied guitar/bass string)
These show the current note's name (C-B), natural
or sharp status (#), the guitar/bass string number,
the master reference pitch (438-445), and a
warning when the battery is low.
Connect the AC adaptor
(optional BOSS PSA series) here.
This switches the Flat feature on
and o.
Use this to turn the reference tone's
sound on and o.
Use this when tuning acoustic instruments.
Position the mic as closely as possible to the
instrument.
light simultaneously: in tune (± 3 cents)
CHROMATIC mode: Pressing [ ] and [ ], you can play reference tones in half-step incre-
ments over five octaves (C2 to C7).
GUITAR mode: The pitch of the selected open string (7B to 1E) is played.
When you're using the Flat feature, the pitch the reference tone is adjusted accordingly.
Setting Original factory settings
Tuning mode setting (CHROMATIC or GUITAR) CHROMATIC
Reference pitch 440Hz
String Numbers in GUITAR Mode 6E
Note name selected in Sound mode CHROMATIC: C4
GUITAR: 6E
Accu-Pitch feature settings ON (enabled)
Flat tuning settings (number of semitones)
Tuning Range E0 (20.6Hz) –
C8 (4,186.0Hz)
Expected battery
life under contin-
uous use (carbon)
Approximately 15 hours
This figure will vary depending on the
actual conditions of use.
Reference Pitch A4 (438–445Hz) Dimensions 147.5 (W) x 54.0 (D) x 23.9 (H) mm
5-13/16 (W) x 2-1/8 (D) x 1 (H) inches
Tuning
Accuracy
± 1 cent Weight 138 g, 5 oz (including batteries)
Power Supply Dry battery R03 (carbon)
or LR03 (alkaline); (AAA)
type x 2; DC 3 V
AC adaptor DC 9V
(PSA series; optional)
Accessories Dry battery (R03 (AAA) type) x 2 (carbon),
Owner’s Manual, Soft Case, Leaflet (“USING
THE UNIT SAFELY” and “IMPORTANT
NOTES”), Information
Current Draw 12 mA
CHROMATIC
モード時
半音ごと C2 〜 C7（5 オクターブ）の基準音が鳴ります。
GUITAR モード時 7B から 1E までの開放弦の基準音程が鳴ります。
また、フラット・チューニング時はその設定に合わせて、発音する音程が変化します。
取扱説明書
CHROMATIC/GUITAR
POWER
FLAT
PITCH
チューニング・モードを切り替えます。
緑インジケーター：オート・クロマチック・モード
赤インジケーター：マニュアル・モード（ギター／ベースの弦指定）
チューニング・ガイド
チューニングの目安を表示します。
点灯：ピッチ が 低 い
点灯：ピッチ が 高 い
同時点灯：ピッチ が 合って い る（±3セント）
針式メーター
インジケーター
音名表示（C-B）、＃表示、基準
ピッチ表示、フラット設定表示、
電池残警告表示をします。
DCINジャック
BOSSPSAアダプターを接続します。
OUTPUTジャック
ギター・アンプなどを接続します。
INPUTジャックからの入力音が
そのまま出力されます。
INPUTジャック
チューニングするギターやベース・
ギター等の楽器を接続します。
フラット機能をオン／オフします。
（サウンド・ボタン）
基準音の発音をオン／オフします。
（ダウン）／（アップ）
各種設定を変更します。
基準ピッチの設定を変更します。
電源をオン／オフします。
内蔵スピーカー
基準音、アキュピッチ音を
発音します。
電池ボックス（底面）
乾電池単4形（2本）を入れます。
メーター調整ボリューム（底面）
内蔵マイク
アコースティック楽器をチューニングする
ときに使用します。マイクをできる限り楽
器に近づけてください。マイクを使用する
ときはINPUTジャック、OUTPUTジャック
には何も接続しないでください。
設定 工場出荷時
チューニング・モード（CHROMATIC ／ GUITAR）の設定 CHROMATIC
基準ピッチ 440Hz
GUITAR モードでの弦番号 6E
サウンド・モードで発音される音名 CHROMATIC:C4
GUITAR:6E
アキュピッチ機能のオン／オフの設定 オン
フラット・チューニングの設定（フラット数）
測定範囲 E0（20.6Hz）〜
C8（4,186.0Hz）
連続使用時の
電池の寿命
約 15 時間（マンガン）
※使用状態によって異なります
基準ピッチ A4（438 〜 445Hz） 外形寸法 147.5（幅）× 54.0（奥行き）×
23.9（高さ）mm
内部測定精度 ± 1 セント 質量 138g（乾電池を含む）
電源 乾電池単 4 形× 2 本
（DC3V）、BOSSPSA
アダプター（別売）
付属品 乾電池単 4 形（2 本）、取扱説明書、
ソフト・ケース、安全上のご注意・使
用上のご注意チラシ
消費電流 12mA
Vielen Dank und herzlichen Glückwunsch zu Ihrer Wahl des BOSS TU-12EX.
Vor dem Betrieb des Gerätes lesen Sie bitte die folgenden aufgeführten Abschnitte
sorgfältig durch: „SICHERER BETRIEB DES GERÄTES“ und „WICHTIGE HINWEISE“ (auf
einem gesonderten Blatt beigefügt). Diese Abschnitte enthalten wichtige Informationen
über die korrekte Bedienung des Gerätes. Um einen vollständigen Überblick über alle
Funktionen des Gerätes zu erhalten, sollten Sie diese Bedienungsanleitung vollständig
durchlesen. Bewahren Sie die Anleitung an einem sicheren Platz auf und verwenden Sie
diese zu Referenzzwecken.
Bei Auslieferung sind die Batterien des TU-12EX noch nicht eingelegt. Lesen Sie sich den
Abschnitt „Auswechseln der Batterien“ durch, und folgen Sie dann den Anweisungen
zum Einlegen der Batterien.
Copyright © 2008 BOSS CORPORATION
Alle Rechte vorbehalten. Diese Publikation darf weder ganz noch teilweise ohne
schriftliche Genehmigung durch die BOSS CORPORATION reproduziert werden.
Abb. 01??????
Um Fehlfunktionen und/oder Schäden an Lautsprechern oder anderen
Geräten zu vermeiden, regeln Sie stets die Lautstärke herunter und
schalten Sie alle Geräte aus, bevor Sie Verbindungen herstellen.
Wenn Sie die Anschlüsse vorgenommen haben, schalten Sie den
Gitarrenverstärker bzw. ein anderes Verstärkungssystem zuletzt ein. Wenn Sie
die Geräte in der falschen Reihenfolge einschalten, besteht die Gefahr von
Fehlfunktionen und/oder Schäden an Lautsprechern und anderen Geräten.
 Verwendung des Stimmgeräts (Normale
Verwendung – CHROMATIC-Modus)
1. Schließen Sie das zu stimmende Instrument an der INPUT-Buchse an.
Wenn Sie ein akustisches Instrument stimmen, verwenden Sie statt dessen das
eingebaute Mikrofon. Um das Mikrofon zu verwenden, vergewissern Sie sich, dass
an der INPUT- und der OUTPUT-Buchse nichts angeschlossen ist, und stellen Sie das
TU-12EX nah am Instrument auf.
2. Drücken Sie die [POWER]-Taste, um das Gerät einzuschalten.
3. Drücken Sie die [CHROMATIC/GUITAR]-Taste, um die Einstellung
„CHROMATIC“ zu aktivieren (die grüne LED leuchtet).
Im CHROMATIC-Modus zeigt das TU-12EX automatisch die Namen der Töne und die
Nummern der Saiten an, die Sie auf Ihrem Instrument spielen. Sie werden
vermutlich feststellen, dass in den meisten Fällen der CHROMATIC-Modus am
praktischsten ist.
Wenn Sie eine Gitarre oder einen Bass stimmen und zuerst die
Saitennummer angeben möchten, verwenden Sie den GUITAR-Modus.
(Das Stimmen im GUITAR-Modus wird im nächsten Abschnitt beschrieben)
4. Spielen Sie einen einzelnen Ton auf dem Instrument.
Beim Stimmen von Gitarre oder Bass empfiehlt sich meist das Spielen mit leerer Saite.
Während der Ton erklingt, werden Notenname und Saitennummer angezeigt.
Die Höhen- und die Richtanzeige zeigen an, wie weit der Ton von der richtigen
Tonhöhe entfernt ist.
5. Stimmen Sie das Instrument.
Ändern Sie, während Sie einen einzelnen Ton spielen, die Stimmung des
Instruments, bis der gewünschte Notenname angezeigt wird. Sobald der
beabsichtigte Notenname angezeigt wird, stellen Sie den Ton genau auf die
richtige Höhe ein, indem Sie das Instrument stimmen, bis die Pfeile und
der Richtanzeige gleichzeitig leuchten und die Nadel der Tonhöhenanzeige auf
0 zeigt (mittlere Stellung).
Wenn die Accu-Pitch-Funktion eingeschaltet ist, ertönt ein Signalton, wenn der Ton
auf der richtigen Höhe stabilisiert ist. Daran erkennen Sie, dass der Ton richtig
gestimmt ist.
 Verwendung des Stimmgeräts (GUITAR-Modus)
1. Schließen Sie das zu stimmende Instrument an der INPUT-Buchse an.
Wenn Sie ein akustisches Instrument stimmen, verwenden Sie statt dessen das
eingebaute Mikrofon. Um das Mikrofon zu verwenden, vergewissern Sie sich, dass
an der INPUT- und der OUTPUT-Buchse nichts angeschlossen ist, und stellen Sie das
TU-12EX nah am Instrument auf.
2. Drücken Sie die [POWER]-Taste, um das Gerät einzuschalten.
3. Drücken Sie die [CHROMATIC/GUITAR]-Taste, um die Einstellung
„GUITAR“ zu aktivieren (die rote LED leuchtet).
4. Drücken Sie die Pfeiltasten [ ] bzw. [ ], bis die LED der zu
stimmenden Saitennummer leuchtet.
5. Spielen Sie die ausgewählte Saitennummer auf Ihrem Instrument.
Spielen Sie mit leerer Saite (ohne einen Bund zu greifen).
6. Stimmen Sie die Saite.
Ändern Sie die Stimmung der Saite so, dass beide Pfeile ( und ) der Richtanzeige
leuchten und die Nadel der Tonhöhenanzeige auf 0 zeigt (mittlere Stellung).
Wenn die Accu-Pitch-Funktion eingeschaltet ist, ertönt ein Signalton, wenn der Ton
auf der richtigen Höhe stabilisiert ist. Daran erkennen Sie, dass der Ton richtig
gestimmt ist.
7. Wiederholen Sie nach Bedarf die Schritte 4–6, um die übrigen Saiten
Ihres Instruments zu stimmen.
 Einstellungen am TU-12EX
Ändern der Referenztonhöhe für das Stimmen
1. Halten Sie die [PITCH]-Taste gedrückt, und wählen Sie mit den
Pfeiltasten [ ] bzw. [ ] die gewünschte Referenztonhöhe aus.
Die entsprechende LED blinkt.
2. Lassen Sie die [PITCH]-Taste los, um die ausgewählte
Referenztonhöhe einzustellen.
Flat Tuning – Saiten tiefer stimmen (Flat-Funktion)
1. Drücken Sie die [FLAT]-Taste, um die Flat-Funktion einzuschalten
(die rote LED leuchtet).
2. Stellen Sie mit den Pfeiltasten [ ] und [ ] die Anzahl der Halbtöne
(Flat = Englisch für „erniedrigt“) ein, um die Sie die Saiten tiefer
stimmen möchten.
Wenn Sie zum Beispiel die Stimmung um zwei Halbtöne absenken, ist die tatsächliche
Höhe der gestimmten Saite einen Ganzton tiefer als am TU-12EX angezeigt.
3. Drücken Sie erneut die [FLAT]-Taste.
Dadurch wird die Einstellung für die Flat-Funktion aktiviert. Auch wenn Sie nicht die
[FLAT]-Taste drücken, wird die Einstellung nach drei Sekunden automatisch aktiviert.
4. Um die Flat-Funktion zu deaktivieren, drücken Sie die [FLAT]-Taste,
so dass die rote LED erlischt.
Stimmen mit Hilfe von Referenztönen (Tonmodus)
1. Wählen Sie die gewünschte Stimmungsart aus (z. B., Stimmmodus,
Flat-Funktion).
2. Drücken Sie die [ ]-Taste (Ton), um den Referenzton zu spielen.
3. Drücken Sie die Pfeiltasten [ ] oder [ ], bis die LED des zu
stimmenden Notennamens bzw. der Saitennummer leuchtet.
Der Ton, dessen Notenname/Saitennummer durch die LED angezeigt wird, wird
gespielt.
4. Stimmen Sie das Instrument auf den Referenzton.
Wenn Sie den Tonmodus verwenden, kann das Stimmen nicht mit Hilfe
des eingebauten Mikrofons erfolgen (dieses ist deaktiviert).
5. Drücken Sie die [ ]-Taste (Ton), um die Referenzton-Wiedergabe zu
stoppen.
Kalibrieren der Nadel der Tonhöhenanzeige
In seltenen Fällen kann sich die kalibrierte Nadel der Tonhöhenanzeige verstellen und
zeigt dann nicht genau auf die Stellung 0, auch wenn die Pfeile und der
Richtanzeige gleichzeitig leuchten. Dies kann im Lauf der Zeit eintreten, wenn das Gerät
transportiert oder unsanft gehandhabt wird.
Bei normalem Gebrauch verliert die Nadel der Tonhöhenanzeige fast nie ihre
Kalibrierung. Verwenden Sie, um sie einzustellen, einen Kreuzschlitz-
Schraubendreher (einen 2,3-mm-Präzisions-Schraubendreher).
1. Halten Sie die [PITCH]-Taste gedrückt, und schalten Sie das Gerät ein.
Sehen Sie nach, ob die Nadel genau auf die Stellung 0 zeigt.
2. Wenn die Nadel nicht auf 0 zeigt, drehen Sie vorsichtig mit einem
kleinen Präzisions-Kreuzschlitz-Schraubendreher (2,3 mm) die
Verstellschraube, bis die Nadel auf 0 zeigt.
3. Drücken Sie nach Abschluss der Kalibrierung die [POWER]-Taste, um
das Gerät auszuschalten.
 Nützliche Funktionen
Verhindern von Batterieverbrauch, wenn Sie das Ausschalten
vergessen (Auto-Power-Off-Funktion)
Wenn das TU-12EX eingeschaltet und über Batterie betrieben wird, schaltet es sich
automatisch aus, wenn etwa 30 Minuten vergehen, ohne dass eine Taste gedrückt wird.
Deaktivieren der Auto-Power-Off-Funktionen
Sie können die Auto-Power-Off-Funktion vorübergehend deaktivieren, wenn Sie
das TU-12EX einschalten. Halten Sie dazu die Pfeiltasten [ ] und [ ] gedrückt,
während Sie das Gerät mit der [POWER]-Taste einschalten.
Die Auto-Power-Off-Funktion ist immer aktiviert, wenn Sie das Gerät auf normale
Weise einschalten.
Verwenden eines Signals, um das Ende des Stimmvorgangs
anzuzeigen (Accu-Pitch-Funktion)
Wenn die Accu-Pitch-Funktion eingeschaltet ist, erklingt ein Signalton, wenn sich
die Tonhöhe des zu stimmenden Instruments im Bereich von drei Cent über oder
unter der richtigen Tonhöhe stabilisiert. Dieses Signal weist Sie darauf hin, dass die
Tonhöhe richtig ist.
Ein- und Ausschalten der Accu-Pitch-Funktion
1. Halten Sie die [ ]-Taste (Ton) gedrückt, und schalten Sie das Gerät
mit der [POWER]-Taste ein.
Wenn während des Einschaltens kein Signal ertönt, bedeutet das, dass die
Accu-Pitch-Funktion deaktiviert ist. Führen Sie zum Aktivieren der
Accu-Pitch-Funktion den gleichen Vorgang erneut aus; wenn Sie beim Einschalten
einen Signalton hören, bedeutet das, dass die Accu-Pitch-Funktion aktiviert ist.
Speicherfunktionen
Wenn in den TU-12EX Batterien eingelegt sind, bleiben die nachstehend
beschriebenen Einstellungen auch beim Ausschalten im Speicher erhalten.
Beim Entfernen der Batterien werden alle Einstellungen auf ihre
Standardwerte zurückgesetzt.
 Auswechseln der Batterien
Die BATT.-LED blinkt, wenn die Batteriespannung
nachlässt.
Ersetzen Sie die Batterien so bald wie möglich.
* Legen Sie das Gerät, wenn Sie es umdrehen, auf ein weiches
Tuch oder etwas Ähnliches, um eine Beschädigung des
Bedienfelds zu vermeiden.
1. Öffnen Sie das Batteriefach (an der
Unterseite des Geräts), indem Sie die
Abdeckung in Richtung OPEN (Öffnen) schieben.
2. Entnehmen Sie die alten Batterien aus dem Batteriefach.
3. Legen Sie zwei neue AAA-Batterien desselben Typs ein.
* Achten Sie darauf, die Pole „+“ und „–“ der Batterien richtig auszurichten.
* Verwenden Sie nicht gleichzeitig neue Batterien und gebrauchte Batterien oder Batterien
verschiedenen Typs. Dadurch könnte Batterieflüssigkeit austreten.
4. Schließen Sie die Abdeckung des Batteriefachs wieder.
 Technische Daten
* Änderungen der technischen Daten und des Designs sind möglich und bedürfen keiner vorherigen
Ankündigung.
* Für Druckfehler wird keine Haftung übernommen.
Nous vous remercions d’avoir choisi le BOSS TU-12EX et vous en félicitons.
Avant d’utiliser cet appareil, lisez attentivement les sections suivantes : « UTILISATION DE
L’APPAREIL DE FAÇON SÉCURISÉE » et « REMARQUES IMPORTANTES » (livrées séparément).
Ces sections fournissent d’importantes informations relatives au bon fonctionnement de
l’appareil. En outre, pour être sûr d'avoir bien intégré chacune des fonctionnalités fournies
par votre appareil, il est nécessaire de lire le mode d'emploi dans son intégralité. Vous
devez conserver ce manuel sous la main afin de pouvoir vous y reporter au besoin.
Les piles ne sont pas encore installées sur le TU-12EX livré. Veillez à lire la section
« Remplacement des piles » pour suivre la procédure d’installation des piles.
Copyright © 2008 BOSS CORPORATION
Tous droits réservés. Toute reproduction intégrale ou partielle de cette publication
est interdite sous quelque forme que ce soit sans l’autorisation écrite de BOSS
CORPORATION.
fig.01??????
Afin d’éviter tout dysfonctionnement et/ou dommage aux haut-parleurs et
aux autres appareils, réduisez le volume de tous vos appareils au minimum,
puis mettez-les hors tension avant d’effectuer vos branchements.
Une fois les connexions établies, mettez sous tension votre amplificateur
de guitare ou autre. Si vous ne respectez pas cet ordre, vous risquez de
provoquer des dysfonctionnements et/ou d’endommager les enceintes et
autres appareils.
 Utilisation de l’accordeur (utilisation normale –
mode CHROMATIC)
1. Branchez l’instrument à accorder à la prise INPUT.
Si vous accordez un instrument acoustique, utilisez le micro intégré. Pour utiliser le
micro, veillez à ce qu’aucun élément ne soit branché sur les prises INPUT ou
OUTPUT et placez le TU-12EX près de l’instrument.
2. Pour mettre sous tension, appuyez sur [POWER].
3. Pour activer le réglage « CHROMATIC » (qui allume le voyant vert),
appuyez sur [CHROMATIC/GUITAR].
En mode CHROMATIC, le TU-12EX affiche automatiquement les noms des notes et les
numéros des cordes de l’instrument lorsque vous jouez les notes. Vous constaterez la
plupart du temps que le mode le plus pratique à utiliser est le mode CHROMATIC.
Si votre instrument est une guitare ou une basse et que vous souhaitez
l’accorder en commençant par indiquer un numéro de corde, utilisez le
mode GUITAR. (L’accordage en mode GUITAR est décrit à la section
suivante.)
4. Jouez une note sur votre instrument.
La plupart du temps, vous accordez une guitare ou une basse en jouant une note
sur une corde à vide.
Lorsque le son de la note est émis, le nom de la note et le numéro de la corde
s’affichent. Le vumètre et le guide d’accord montrent l’écart de la note par rapport
au diapason correct.
5. Accordez l’instrument.
Lorsque vous jouez une simple note, accordez l’instrument de façon appropriée pour
afficher le nom de la note voulue. Lorsque le nom de la note voulue s’affiche, affinez
l’accordage de la note en accordant l’instrument jusqu’à ce que et s’allument
simultanément sur le guide d’accord et que l’aiguille du vumètre se place sur 0
(la position centrale).
Lorsque la fonction Accu-Pitch est activée, l’accordeur émet un signal sonore
lorsque la note est accordée correctement.
 Utilisation de l’accordeur (mode GUITAR)
1. Branchez l’instrument à accorder à la prise INPUT.
Si vous accordez un instrument acoustique, utilisez le micro intégré. Pour utiliser le
micro, veillez à ce qu’aucun élément ne soit branché sur les prises INPUT ou
OUTPUT et placez le TU-12EX près de l’instrument.
2. Pour mettre sous tension, appuyez sur [POWER].
3. Pour activer le paramètre « GUITAR » (qui allume le voyant rouge),
appuyez sur [CHROMATIC/GUITAR].
4. Pour allumer le voyant correspondant au numéro de la corde
à accorder, appuyez sur [ ] ou [ ].
5. Jouez le numéro de corde que vous avez sélectionné sur votre
instrument.
Jouez la corde à vide sans faire pleurer la note.
6. Accordez la corde.
Réglez l’accord de la corde jusqu’à ce que et s’allument sur le guide
d’accord et que l’aiguille du vumètre se place sur 0 (la position centrale).
Lorsque la fonction Accu-Pitch est activée, l’accordeur émet un signal sonore
lorsque la note est accordée correctement.
7. Répétez les étapes 4 à 6 au besoin pour accorder les autres cordes de
votre instrument.
 Paramètres de TU-12EX
Changement du diapason de référence pour l’accordage
1. Appuyez sur le bouton [PITCH] et maintenez-le enfoncé et appuyez
sur [ ] ou [ ] pour choisir le diapason de référence voulu.
Le voyant clignote. Choisissez le diapason de référence voulu. Son voyant clignote
lorsqu’il est atteint.
2. Relâchez le bouton [PITCH] pour choisir le diapason de référence
sélectionné.
Accord altéré (fonction Flat)
1. Appuyez sur [FLAT] pour passer à la fonction Flat (le voyant rouge
s’allume).
2. Appuyez sur [ ] ou [ ] pour définir le nombre de demi-tons altérés
à utiliser pour accorder.
Par exemple, si vous sélectionnez deux demi-tons altérés, le ton réel d’une note
accordée sera placé deux demi-tons au-dessus du ton affiché par le TU-12EX.
3. Appuyez de nouveau sur [FLAT].
Cela permet de régler la fonction Flat. Même si vous n’appuyez pas sur [FLAT],
le réglage Flat est activé automatiquement au bout de trois secondes.
4. Pour désactiver la fonction Flat, appuyez sur [FLAT]. Le voyant rouge
s’éteint.
Accord avec écoute du diapason de référence (Mode Sound)
1. Choisissez le type d’accord voulu (par exemple mode Tuning,
fonction Flat).
2. Pour jouer le diapason de référence, appuyez sur [ ] (Sound).
3. Appuyez sur [ ] ou [ ] jusqu’à ce que le voyant correspondant au
nom de la note ou au numéro de la corde à accorder s’allume.
Le son du nom de note ou du numéro de corde affiché par le voyant est émis.
4. Accordez l’instrument sur la note de référence.
Lorsque vous utilisez le mode Sound, l’accordage n’est pas réalisable avec
le micro intégré (celui-ci est désactivé).
5. Appuyez sur [ ] (Sound) pour arrêter l’émission du diapason de
référence.
Calibrage de l’aiguille du vumètre
Il est rare que l’aiguille du vumètre dévie de son calibrage et que l’aiguille s’écarte
légèrement de la position 0, même si les voyants du guide d’accord et sont tous
deux allumés. Ce phénomène peut se produire au fil du temps si l’appareil est transporté
ou s’il est manipulé brutalement.
En utilisation normale, l’aiguille du vumètre ne dévie pratiquement jamais
de son calibrage. Pour l’ajuster, veillez à utiliser un petit tournevis de
précision Phillips (de 2,3 mm).
1. Maintenez le bouton [PITCH] enfoncé et mettez l’appareil sous tension.
Vérifiez que l’aiguille pointe vers la position 0.
2. Si ce n’est pas le cas, vissez avec soin la vis de réglage à l’aide d’un
petit tournevis de précision Phillips (2,3 mm) jusqu’à ce que
l’aiguille pointe vers 0.
3. Une fois le calibrage effectué, appuyez sur [POWER] pour mettre
l’appareil hors tension.
 Fonctions utiles
Eviter la perte de charge des piles en cas d’oubli de mise hors
tension (fonction Auto Power Off)
Lorsque le TU-12EX est allumé et alimenté par les piles, il est mis hors tension
automatiquement au bout de 30 minutes si vous n’avez appuyé sur aucun bouton.
Désactivation de la fonction Auto Power Off
Vous pouvez désactiver provisoirement la fonction Auto Power Off lors de la mise
sous tension du TU-12EX. Pour cela, appuyez simultanément sur [ ] et [ ] lors de
la mise sous tension avec le bouton [POWER].
La fonction Auto Power Off est toujours activée lors de la mise sous l’appareil.
Signal avertissant que l’accordage est terminé (Fonction
Accu-Pitch)
Lorsque la fonction Accu-Pitch est activée, un signal sonore est émis lorsque le
diapason de l’instrument que vous accordez se stabilise dans une plage de trois
centièmes au-dessus ou en dessous de la note correcte. Ce signal vous avertit que
le diapason est réglé.
Activation et désactivation de la fonction Accu-Pitch
1. Appuyez sur le bouton [ ] (Sound) et maintenez-le enfoncé tout en
appuyant sur [POWER] pour mettre sous tension.
Si aucun son n’est émis par l’appareil lors de sa mise sous tension, la fonction
Accu-Pitch a été désactivée. Pour activer la fonction Accu-Pitch, renouvelez
l’opération. Si un signal sonore est émis lors de la mise sous tension, la fonction
Accu-Pitch a été activée.
Fonctions de mémoire
Une fois que les piles ont été installées dans le TU-12EX, les réglages décrits ci-dessous
sont conservés en mémoire même pendant que l’appareil est hors tension.
Le retrait des piles restaure les valeurs d’usine par défaut de tous les
paramètres.
 Remplacement des piles
Le voyant BATT. clignote lorsque les pies commencent
às’épuiser.
Remplacez-les dès que possible.
* Lorsque vous retournez l’appareil, placez-le sur un chiffon
doux pour éviter d’endommager le panneau.
1. Ouvrez le compartiment à piles (situé au
bas de l’appareil) en faisant glisser le
couvercle vers OPEN.
2. Retirez les piles usagées du compartiment à piles.
3. Insérez deux piles neuves de même type (AAA).
* Vérifiez que les signes « + » et « - » sont orientés correctement.
* Ne mélangez pas des piles neuves avec des piles usagées, ni des piles de types différents. Vous risqueriez de
provoquer une fuite de liquide.
4. Remettez en place le couvercle du compartiment à piles.
 Fiche technique
*En vue d’améliorer le produit, ses caractéristiques techniques et/ou son aspect peuvent être modifiés sans avis
préalable.
Bedienungsanleitung
Spielt den Referenzton
und den Accu-Pitch-Ton.
Zum Ändern verschiedener Einstellungen.
Die Pfeile leuchten, um anzuzeigen, wie nah Sie
der Zieltonhöhe sind.
Richtanzeige
leuchten gleichzeitig: richtig gestimmt (± 3 Cents)
leuchtet: Tonhöhe zu niedrig
leuchtet: Tonhöhe zu hoch
Tonhöhenanzeige
CHROMATIC/GUITAR
Lautsprecher
Verstellregler für die Tonhöhenanzeige (an der Unterseite)
Schaltet das Gerät ein und aus.
POWER
FLAT
Batteriefach (an der Unterseite)
Eingebautes Mikrofon
(Auf)/ (Ab)
(Ton-Taste)
Ändert die Einstellungen für die Referenztonhöhe.
PITCH
DC-IN-Buchse
Schließen Sie hier einen Gitarrenverstärker
usw. an. Über die INPUT-Buchse eingespeiste
Signale werden hier unverändert ausgegeben.
OUTPUT-Buchse
Schließen Sie hier eine Gitarre, einen Bass oder
ein anderes zu stimmendes Instrument an.
INPUT-Buchse
LEDs
Ändert den Stimmmodus.
Grüne LED: AUTO-CHROMATIC-Modus
Rote LED: MANUAL-Modus (zum Stimmen einer
einzelnen angegebenen Gitarren-/Bass-Saite)
Zeigen den Namen des aktuellen Tons (C–B; deutsch: C–H),
den normalen oder erhöhten (#) Zustand, die Gitarren-/
Bass-Saitennummer, die Gesamt-Referenztonhöhe
(438–445) sowie eine Warnung bei schwacher Batterie an.
Schließen Sie hier den Netzadapter
(optional; PSA-Serie von BOSS) an.
Schaltet die Flat-Funktion ein oder aus.
Hiermit schalten Sie die Tonausgabe
des Referenztons ein und aus.
Verwenden Sie dieses Mikrofon zum Stimmen
von akustischen Instrumenten. Positionieren Sie
das Mikrofon so nah am Instrument wie möglich.
Legen Sie zwei AAA-Batterien
desselben Typs ein.
MERKE
MERKE
CHROMATIC-Modus: Mit den Pfeiltasten [ ] und [ ] können Sie über fünf Oktaven (C2 bis C7)
Referenztöne in Halbtonschritten spielen.
GUITAR-Modus: Die Tonhöhe der ausgewählten leeren Saite (7B bis 1E) wird gespielt.
Wenn Sie die Flat-Funktion verwenden, wird die Tonhöhe des Referenztons automatisch daran
angepasst.
Einstellung Standardeinstellungen
Stimmmodus-Einstellung (CHROMATIC oder GUITAR) CHROMATIC
Referenztonhöhe 440 Hz
Saitennummern im GUITAR-Modus 6E
Notennamen-Auswahl im Tonmodus CHROMATIC: C4
GUITAR: 6E
Einstellungen der Accu-Pitch-Funktion ON (aktiviert)
Einstellungen der Flat-Funktion (Anzahl der Halbtöne)
Stimmbereich E0 (20,6 Hz) –
C8 (4.186,0 Hz)
Maximale
Batterielebensdaue
r bei Dauerbetrieb
(Kohlebatterie)
Etwa 15 Stunden
Dieser Wert variiert je
nach den tatsächlichen
Betriebsbedingungen.
Referenztonhöhe A4 (438–445 Hz) Abmessungen 147,5 (B) x 54,0 (T) x 23,9 (H) mm
5-13/16 (B) x 2-1/8 (T) x 1 (H) Zoll
Stimmgenauigkeit ± 1 Cent Gewicht 138 g, 5 oz
(einschließlich Batterien)
Stromversorgung 2 Trockenbatterien R03
(Kohle) oder LR03 (Alkali)
des Typs AAA; DC 3V
9V-Gleichstrom-Netzada
pter (PSA-Serie; optional)
Beigefügtes
Zubehör
2 Trockenbatterien (R03, Typ AAA)
(Kohle), Bedienungsanleitung,
Behälter, Faltblatt („SICHERER
BETRIEB DES GERÄTES“ und
„WICHTIGE HINWEISE“), Seite
„Information“
Durchflussstrom 12 mA
MERKE
MERKE
MERKE
MERKE
Mode d'emploi
Permet d’écouter la note de
référence et le signal sonore
Accu-Pitch.
Permettent de modier divers paramètres.
Le voyant d’accord s’allume pour indiquer la
proximité avec l’accord cible.
Guide d’accord
s’allume : l’accord est trop bas (bémol)
s’allument simultanément : accord correct
(± 3 cents)
s’allume : l’accord est trop haut (dièse)
Aiguille du vumètre
CHROMATIC/GUITAR
Bouton de réglage du vumètre (bas de l’appareil)
Haut-parleur
Met l’appareil sous/hors tension.
POWER
FLAT
Insérez deux piles de type AAA.
Compartiment à piles
(bas de l’appareil)
Micro intégré
(Bas)/ (Haut)
(bouton Sound)
Modie les paramètres du diapason de référence.
PITCH
Prise DC IN
Connectez-la à un amplicateur de
guitare, etc. Le signal sonore qui entre
via la prise INPUT ressort inchangé
de cette prise.
Prise OUTPUT
Branchez la guitare, la guitare basse ou
tout autre instrument à accorder ici.
Prise INPUT
Voyants
Modie le mode d’accordage.
Voyant vert : mode AUTO CHROMATIC
Voyant rouge : mode MANUAL (pour accorder
une corde de guitare/basse spécique)
Ils indiquent le nom de la note actuelle (C-B), un état
naturel ou aigu (#), le numéro de corde de basse/
guitare, le diapason de référence principal (438-445)
et un avertissement si la charge des piles est faible.
Branchez l’adaptateur secteur
(facultatif sur la série BOSS PSA) ici.
Active et désactive la fonction Flat.
Permet d’activer et de désactiver le son
de la note de référence.
À utiliser lors de l’accord d’instruments acoustiques.
Placez le micro aussi près que possible
de l’instrument.
Mode CHROMATIC : Pour jouer des notes de référence par incréments d’un demi-ton sur cinq
octaves (C2 to C7), appuyez sur [ ] et [ ].
Mode GUITAR : La note de la corde à vide choisie (7B à 1E) est jouée.
Lorsque vous utilisez la fonction Flat, la note du diapason de référence est réglée en
conséquence.
Réglage Paramètres d’usine
d’origine
Mode d’accordage (CHROMATIC ou GUITAR) CHROMATIC
Diapason de référence 440 Hz
Numéros de corde en mode GUITAR 6E
Nom de note choisi en mode Sound CHROMATIC C4
GUITAR : 6E
Paramètres de la fonction Accu-Pitch ON (activée)
Paramètres d’accord altéré (nombre de demi-tons)
Plage
d’accordage
E0 (Mi0 - 20,6 Hz) à
C8 (Do8 - 4,186,0 Hz)
Durée de vie
prévisible des piles
en utilisation
continue (carbone)
Environ 15 heures
Ce chiffre varie en fonction des
conditions réelles d’utilisation.
Diapason de
référence
A4 (438–445 Hz) Dimensions 147,5 (L) x 54,0 (P) x 23,9 (H) mm
Précision
d’accordage
± 1 centième Poids 138 g (piles comprises)
Alimentation
électrique
Pile sèche R03 (carbone)
ou LR03 (alcaline); type
AAA x 2; 3 V continu
Adaptateur secteur 9 V
continu (série PSA ;
facultatif )
Accessoires Pile sèche (type R03 (AAA)) x 2 (carbone),
Mode d’emploi, Abri, dépliant
(« UTILISATION DE L’APPAREIL DE FAÇON
SÉCURISÉE » et « REMARQUES
IMPORTANTES »), Informations
Consommation 12 mA
TU-12EX_1.fm 1 ページ ２００８年１０月９日 木曜日 午後７時８分

*5100004157-01*
Grazie e congratulazioni per aver scelto il BOSS TU-12EX.
Prima di utilizzare questa unità, leggere attentamente le sezioni intitolate "UTILIZZO
SICURO DELL'UNITÀ" e "NOTE IMPORTANTI" (su un foglio a parte) che contengono
importanti informazioni sul corretto impiego dell'unità. È inoltre consigliabile leggere
per intero il Manuale dell'utente, per assicurarsi di aver compreso appieno tutte le
funzioni offerte dalla nuova unità acquistata. Si consiglia di conservare e tenere a portata
di mano il Manuale come riferimento utile.
Al momento della consegna, nel TU-12EX non sono installate le batterie. Leggere la
sezione "Sostituzione delle batterie" e seguire le istruzioni per installare le batterie.
Copyright © 2008 ROLAND CORPORATION
Tutti i diritti riservati. Nessuna parte di questo documento può essere in alcun
modo riprodotta senza autorizzazione scritta di BOSS CORPORATION.
fig.01??????
Per evitare malfunzionamenti e/o danni ai diffusori o ad altri dispositivi,
abbassare sempre il volume e spegnere tutti i dispositivi prima di
effettuare qualsiasi collegamento.
Una volta effettuati i collegamenti, accendere l'amplificatore della chitarra
o altri impianti di amplificazione per ultimi. Se si segue un ordine di
accensione sbagliato, si rischiano malfunzionamenti e/o danni agli
altoparlanti e agli altri dispositivi.
 Uso dell'accordatore (uso normale - modalità
CHROMATIC)
1. Collegare lo strumento da accordare al jack INPUT.
Per accordare uno strumento acustico, utilizzare il microfono incorporato.
Assicurarsi di non aver collegato nulla ai jack INPUT o OUTPUT e posizionare il
TU-12EX vicino allo strumento.
2. Premere [POWER] per accendere l'unità.
3. Premere [CHROMATIC/GUITAR] per attivare l'impostazione
"CHROMATIC" (l'indicatore verde si accenderà).
In modalità CHROMATIC, il TU-12EX mostra automaticamente i nomi delle note
e i numeri delle corde suonate sullo strumento. Questa è la modalità di accordatura
più comune.
Se si usa una chitarra o un basso e si desidera eseguire l'accordatura
specificando prima il numero di corda, attivare la modalità GUITAR.
L'accordatura mediante questa modalità è descritta nella sezione successiva.
4. Suonare una nota sullo strumento.
Il più delle volte conviene suonare una corda aperta quando si accorda una chitarra
o un basso.
Viene visualizzato il nome della nota e il numero di corda.
L'indicatore e la Guida per l'accordatura indicano quanto manca alla corretta
intonazione della nota.
5. Accordare lo strumento.
Quando si suona una nota, regolare l'accordatura dello strumento in modo da
visualizzare il nome della nota che si desidera ottenere. Quando viene visualizzato,
regolare con precisione l'intonazione della nota finché e non si accendono
contemporaneamente nella Guida per l'accordatura e l'ago dell'indicatore non
è puntato sullo 0 (posizione centrale).
Se è attiva la funzione Accu-Pitch, l'accordatore emette un "bip" quando la nota
raggiunge l'intonazione giusta.
 Uso dell'accordatore (modalità GUITAR)
1. Collegare lo strumento da accordare al jack INPUT.
Per accordare uno strumento acustico, utilizzare il microfono incorporato.
Assicurarsi di non aver collegato nulla ai jack INPUT o OUTPUT e posizionare il
TU-12EX vicino allo strumento.
2. Premere [POWER] per accendere l'unità.
3. Premere [CHROMATIC/GUITAR] per attivare l'impostazione
"GUITAR" (l'indicatore rosso si accenderà).
4. Premere [ ] o [ ] per far accendere l'indicatore per il numero di
corda che si desidera accordare.
5. Suonare il numero di corda selezionato sullo strumento.
Suonare la corda aperta, senza premerla.
6. Accordare la corda.
Regolare l'intonazione della corda finché e non si accendono nella Guida
per l'accordatura e l'ago dell'indicatore non è puntato sullo 0 (posizione centrale).
Se è attiva la funzione Accu-Pitch, l'accordatore emette un "bip" quando la nota
raggiunge l'intonazione giusta.
7. Ripetere i passaggi da 4 a 6 per accordare le altre corde dello
strumento.
 Impostazioni del TU-12EX
Come cambiare il tono di riferimento per l'accordatura
1. Tenere premuto [PITCH] e premere [ ] o [ ] per scegliere il tono di
riferimento desiderato.
L'indicatore lampeggia. Scegliere il tono di riferimento desiderato facendolo
lampeggiare.
2. Lasciare [PITCH] per impostare il tono di riferimento selezionato.
Accordatura flat (funzione Flat)
1. Premere [FLAT] per attivare la funzione Flat (l'indicatore rosso si accende).
2. Premere [ ] o [ ] per impostare il numero di semitoni flat (bemolle)
su cui basare l'accordatura.
Ad esempio, se si selezionano due bemolle, l'intonazione effettiva di una nota
accordata sarà due semitoni sotto l'indicazione visualizzata dal TU-12EX.
3. Premere di nuovo [FLAT].
Verrà attivata l'impostazione per la funzione Flat. Anche se non si preme [FLAT],
l'impostazione verrà attivata automaticamente dopo tre secondi.
4. Per disattivare la funzione Flat, premere [FLAT] finché l'indicatore
rosso non si spegne.
Accordatura con l'ascolto del tono di riferimento (modalità
Sound)
1. Scegliere il tipo di accordatura desiderato, ad esempio modalità di
accordatura o funzione Flat.
2. Premere [ ] (Sound) per ascoltare il tono di riferimento.
3. Premere [ ] o [ ] finché non si accende l'indicatore per il nome
della nota o il numero di corda che si desidera accordare.
Viene emesso il suono della nota o della corda mostrata dall'indicatore.
4. Accordare lo strumento in base al tono di riferimento.
Se si usa la modalità Sound, non è possibile effettuare l'accordatura
mediante il microfono incorporato, in quanto è disattivato.
5. Premere [ ] (Sound) per arrestare la riproduzione del tono di
riferimento.
Calibrazione dell'ago dell'indicatore
Potrebbe accadere, raramente, che l'ago dell'indicatore non sia più calibrato
correttamente, tanto da puntare leggermente distante dalla posizione 0 anche se gli
indicatori e della Guida per l'accordatura si accendono contemporaneamente.
Ciò potrebbe verificarsi col passare del tempo o se l'unità viene usata con poca cura.
Se usato normalmente, l'ago dell'indicatore non perde praticamente mai la
giusta calibrazione. Per regolarlo, utilizzare un cacciavite di precisione con
punta a stella.
1. Tenere premuto [PITCH] e accendere l'unità.
Verificare se l'ago punta alla posizione 0.
2. Qualora non lo faccia, ruotare con molta cura la vite di regolazione
con un cacciavite di precisione a stella finché l'ago non punta allo 0.
3. Al termine della calibrazione, premere [POWER] per spegnere l'unità.
 Funzioni utili
Prevenzione dello scaricamento delle batterie se ci si dimentica
di spegnere l'unità (funzione di spegnimento automatico)
Se il TU-12EX è acceso ed è alimentato dalle batterie, viene spento
automaticamente se per 30 minuti circa non si preme nessun pulsante.
Disattivazione della funzione di spegnimento automatico
È possibile disattivare momentaneamente la funzione di spegnimento automatico
quando si accende il TU-12EX. Per fare ciò, tenere premuti contemporaneamente
[ ] e [ ] quando si preme [POWER] per accendere l'unità.
La funzione di spegnimento automatico è sempre attiva quando si accende
normalmente l'unità.
Emissione di un suono per indicare il completamento
dell'accordatura (funzione Accu-Pitch)
Se la funzione Accu-Pitch è attivata, verrà emesso un "bip" quando l'intonazione dello
strumento che si sta accordando si stabilizza in un intervallo di tre centesimi sopra
o sotto l'intonazione corretta. Questo suono indica che l'accordatura è corretta.
Attivazione e disattivazione della funzione Accu-Pitch
1. Tenere premuto [ ] (Sound) e premere [POWER] per accendere l'unità.
Se non viene emesso nessun suono all'accensione dell'unità, significa che la funzione
Accu-Pitch è disattivata. Per attivarla, ripetere la stessa operazione; se viene emesso
un "bip" all'accensione dell'unità, significa che la funzione Accu-Pitch è attivata.
Funzioni di memorizzazione
Quando le batterie vengono inserite nel TU-12EX, le impostazioni descritte di
seguito vengono conservate in memoria anche dopo lo spegnimento dell'unità.
Se si rimuovono le batterie, verranno ripristinate le impostazioni di
fabbrica.
 Sostituzione delle batterie
L'indicatore BATT. lampeggia quando le batterie iniziano
a scaricarsi.
Sostituire le batterie appena possibile.
* Quando si capovolge l'unità, posizionarla su un panno
morbido o materiali simili per evitare danni al pannello.
1. Aprire il vano batterie situato sotto
l'unità facendo scorrere il coperchio verso
la posizione OPEN.
2. Togliere le vecchie batterie.
3. Inserire due batterie AAA nuove e dello stesso tipo.
* Assicurarsi che i poli "+" e "-" delle batterie siano orientati correttamente.
* Non utilizzare batterie nuove insieme a batterie usate o batterie di tipi diversi. Ciò potrebbe causare la
perdita di liquido.
4. Chiudere il coperchio del vano batterie.
 Specifiche
* Allo scopo di migliorare il prodotto, le specifiche e/o l'aspetto di questa unità sono soggetti
a modifiche senza preavviso.
Muchas gracias y enhorabuena por haber elegido el BOSS TU-12EX.
Antes de utilizar el equipo, lea atentamente las secciones tituladas: “UTILIZACIÓN SEGURA
DE LA UNIDAD” y “NOTAS IMPORTANTES” (que se suministran en una hoja aparte).
En estas secciones encontrará información importante acerca de la utilización correcta de
la unidad. Además, para asegurarse de que conoce adecuadamente todas las
características de su nuevo equipo, debe leer íntegramente el Manual de instrucciones.
El manual se debe guardar en un lugar accesible para consultas futuras.
Cuando se entrega, las pilas del TU-12EX no están instaladas. Asegúrese de leer la sección
“Cambio de las pilas” y, a continuación, siga las instrucciones para instalar las pilas.
Copyright © 2008 BOSS CORPORATION
Todos los derechos reservados. Ninguna parte de esta publicación se puede
reproducir en forma alguna sin el permiso por escrito de BOSS CORPORATION.
fig.01??????
Para evitar que los altavoces u otros dispositivos funcionen de manera
deficiente o se dañen, reduzca siempre el volumen y apague todos los
dispositivos antes de proceder a cualquier conexión.
Una vez realizadas las conexiones, encienda el amplificador de guitarra
u otro sistema de amplificación en último lugar. Si enciende los
dispositivos en un orden incorrecto, podría causar anomalías en el
funcionamiento o posibles daños en los altavoces y los demás dispositivos.
 Cómo usar el afinador (uso normal – modo
CHROMATIC)
1. Conecte el instrumento que desea afinar en el conector INPUT.
Si va a afinar un instrumento acústico, utilice el micrófono integrado en su lugar.
Para usar el micrófono, asegúrese de que no haya nada conectado en los
conectores INPUT u OUTPUT y acerque el TU-12EX al instrumento.
2. Pulse [POWER] para encender la unidad.
3. Pulse [CHROMATIC/GUITAR] para activar el ajuste “CHROMATIC”
(se ilumina el indicador verde).
En el modo CHROMATIC, el TU-12EX muestra automáticamente los nombres de
nota y los números de cuerda conforme se tocan en el instrumento. En la mayoría
de los casos, el modo CHROMATIC es el más adecuado que se debe utilizar.
Si usa una guitarra o un bajo y desea afinarlo especificando primero el
número de cuerda, utilice el modo GUITAR. La afinación con el modo
GUITAR se describe en la siguiente sección.
4. Toque una nota en el instrumento.
En la mayoría de los casos, se toca una cuerda al aire al afinar una guitarra o bajo.
Mientras suena la nota, se muestran el nombre de nota y el número de cuerda.
El medidor y la guía de afinación muestran lo alejada que está la nota del tono
correcto.
5. Afine el instrumento.
Mientras toca una sola nota, ajuste la afinación del instrumento según sea necesario
para mostrar el nombre de nota objetivo. Una vez se muestre el nombre de la nota
deseada, realice una afinación precisa del tono de la nota afinando el instrumento de
modo que y de la guía de afinación se iluminen simultáneamente y la aguja
del medidor apunte al 0 (la posición central).
Si la función Accu-Pitch está activada, el afinador emite un pitido cuando la nota se
estabiliza en el tono correcto e informa de que la nota está afinada.
 Cómo usar el afinador (modo GUITAR)
1. Conecte el instrumento que desea afinar en el conector INPUT.
Si va a afinar un instrumento acústico, utilice el micrófono integrado en su lugar.
Para usar el micrófono, asegúrese de que no haya nada conectado en los
conectores INPUT u OUTPUT y acerque el TU-12EX al instrumento.
2. Pulse [POWER] para encender la unidad.
3. Pulse [CHROMATIC/GUITAR] para activar el ajuste “GUITAR”
(se ilumina el indicador rojo).
4. Pulse [ ] o [ ] para iluminar el indicador del número de cuerda que
desea afinar.
5. Toque el número de cuerda seleccionado en el instrumento.
Toque la cuerda al aire, sin rozarla.
6. Afine la cuerda.
Ajuste la afinación de la cuerda de modo que y de la guía de afinación se
iluminen y la aguja del medidor apunte al 0 (la posición central).
Si la función Accu-Pitch está activada, el afinador emite un pitido cuando la nota se
estabiliza en el tono correcto e informa de que la nota está afinada.
7. Repita los pasos 4 a 6 según sea necesario para afinar el resto de las
cuerdas del instrumento.
 Ajustes de TU-12EX
Cambio del tono de referencia para la afinación
1. Mantenga pulsado [PITCH] y pulse [ ] o [ ] para seleccionar el tono
de referencia que desee.
El indicador parpadea. Seleccione el tono de referencia que desee haciendo que
parpadee.
2. Suelte [PITCH] para establecer el tono de referencia seleccionado.
Afinación de bemol (función de bemol)
1. Pulse [FLAT] para activar la función de bemol (se ilumina el
indicador rojo).
2. Pulse [ ] o [ ] para el establecer el número de bemoles (el número
de semitonos bemoles) que desea afinar.
Por ejemplo, si selecciona dos bemoles, el tono real de una nota afinada estará dos
semitonos por debajo de lo que muestra el TU-12EX.
3. Vuelva a pulsar [FLAT].
De este modo se activa el ajuste de la función de bemol. Incluso si no pulsa [FLAT],
el ajuste se activa automáticamente al cabo de tres segundos.
4. Para desactivar la función de bemol, pulse [FLAT] para que se
apague el indicador rojo.
Afinación mientras se escucha el tono de referencia (modo
de sonido)
1. Seleccione el modo de afinación que desee utilizar (por ejemplo,
modo de afinación, función de bemol, etc.).
2. Pulse [ ] (sonido) para reproducir el tono de referencia.
3. Pulse [ ] o [ ] hasta que se ilumine el indicador del nombre de
nota/número de cuerda que desee.
Se reproduce el sonido del nombre de la nota/número de cuerda mostrado por
el indicador.
4. Afine el instrumento según el tono de referencia.
Cuando se utiliza el modo de sonido, la afinación no se puede efectuar con
el micrófono integrado (está desactivado).
5. Pulse [ ] (sonido) para detener la reproducción del tono de
referencia.
Calibración de la aguja del medidor
En muy pocas ocasiones la aguja del medidor puede perder la calibración, lo que puede
provocar que se desvíe ligeramente de la posición 0, incluso si los indicadores y
de la guía de afinación están iluminados simultáneamente. Esto puede suceder con el
tiempo cuando la unidad se transporta o si no se trata con cuidado.
Durante el uso normal, la aguja del medidor casi nunca perderá
la calibración. Para ajustarla utilice un destornillador Philips pequeño
(un destornillador de precisión de 2,3 mm).
1. Mantenga pulsado [PITCH] y encienda la unidad.
Confirme si la aguja señala o no la posición 0.
2. Si la aguja no señala 0, gire con cuidado el tornillo de ajuste con un
pequeño destornillador Philips de precisión (2,3 mm) hasta que la
aguja señale 0.
3. Tras finalizar la calibración, pulse [POWER] para apagar la unidad.
 Funciones útiles
Cómo evitar que las pilas se agoten si se olvida apagar la
unidad (función de apagado automático)
Cuando el TU-12EX está encendido y alimentado por pilas, la alimentación se
desconecta automáticamente si transcurren aproximadamente 30 minutos sin que
se pulse ningún botón.
Desactivación de la función de apagado automático
Puede desactivar temporalmente la función de apagado automático al encender el
TU-12EX. Para ello, mantenga pulsados simultáneamente [ ] y [ ] mientras pulsa
[POWER] para encender la unidad.
La función de apagado automático siempre está activada cuando se enciende la
unidad de la forma habitual.
Uso de un tono para indicar que ha finalizado la afinación
(función Accu-Pitch)
Cuando la función Accu-Pitch está activada, suena un pitido cuando el tono del
instrumento que está afinando se estabiliza en un rango de 3 centésimas por
encima o por debajo del tono correcto. Este sonido indica que el tono está afinado.
Activación y desactivación de la función Accu-Pitch
1. Mantenga pulsado [ ] (sonido) y pulse [POWER] para encender la
unidad.
Si no se oye ningún sonido de la unidad mientras se enciende, significa que la
función Accu-Pitch se ha desactivado. Para activarla, vuelva a realizar la misma
operación; si oye un pitido cuando se enciende la unidad, significa que se ha
activado Accu-Pitch.
Funciones de memoria
Una vez colocadas las pilas en el TU-12EX, los ajustes descritos a continuación se
mantienen en la memoria incluso si se apaga la unidad.
Si se quitan las pilas, todos los ajustes vuelven a sus valores predeterminados
de fábrica.
 Cambio de las pilas
El indicador BATT. parpadea cuando las pilas comienzan
a agotarse.
Sustituya las pilas lo antes posible.
* Cuando vaya a poner la unidad al revés, colóquela sobre un
paño suave o similar para no dañar el panel.
1. Abra el compartimento de las pilas
(situado en la parte inferior de la unidad)
deslizando la tapa hacia la posición OPEN.
2. Retire las pilas gastadas del compartimento de las pilas.
3. Inserte dos pilas nuevas del mismo tipo, AAA.
* Asegúrese de que los polos “+” y “-” de las pilas están orientados correctamente.
* No mezcle pilas nuevas con pilas usadas, ni pilas de diferentes tipos. Si lo hace, se puede producir
derrame de líquidos.
4. Deslice la tapa del compartimento de las pilas para volver a ponerla
en su sitio.
 Especificaciones
* Con el fin de mejorar el producto, las especificaciones y/o el aspecto de la unidad pueden modificarse sin
previo aviso.
Manuale dell'utente
Riproduce il suono di riferimento
e quello della funzione Accu-Pitch
Servono per cambiare varie impostazioni.
L'indicatore dell'accordatura si accende per
segnalare quanto si è vicini al tono desiderato.
Guida per l'accordatura
si accende: il tono tende al bemolle (basso)
si accendono contemporaneamente:
l'accordatura è esatta (± 3 centesimi)
si accende: il tono tende al diesis (alto)
Indicatore ad ago
CHROMATIC/GUITAR
Regolatore dell'indicatore (sotto l'unità)
Altoparlante
Interruttore di accensione e spegnimento.
POWER
FLAT
Inserire due batterie AAA.
Vano batterie
(sotto l'unità)
Microfono incorporato
(Su) (Giù)
(Pulsante audio)
Cambia l'impostazione del tono di riferimento.
PITCH
Jack DC IN
Collegamento per un amplicatore
per chitarra e altre apparecchiature
simili. L'ingresso del suono attraverso
il jack INPUT viene trasmesso da
qui senza essere modicato.
Jack OUTPUT
Collegare qui una chitarra, un basso
o qualsiasi altro strumento da accordare.
Jack INPUT
Indicatori
Consente di cambiare la modalità di accordatura.
Indicatore verde: modalità AUTO CHROMATIC.
Indicatore rosso: modalità MANUAL
(per accordare
una singola corda di chitarra o basso).
Indicano il nome della nota (C-B), se è naturale
o diesis (#), il numero di corda di basso o chitarra,
il tono di riferimento principale (438-445) e l'avviso
di batteria scarica.
Collegare qui l'adattatore CA
(optional per la serie BOSS PSA).
Attiva o disattiva la funzione Flat.
Utilizzarlo per attivare o disattivare
l'audio del suono di riferimento.
Da utilizzare per accordare strumenti acustici.
Posizionare il microfono il più vicino possibile
allo strumento.
Modalità
CHROMATIC: Premendo [ ] e [ ], si possono riprodurre toni di riferimento con
incrementi di mezzo passo su cinque ottave (dalla C2 alla C7).
Modalità GUITAR: Viene emesso il suono della corda aperta selezionata (da 7B a 1E).
Se si usa la funzione Flat, l'intonazione del tono di riferimento viene adattata di conseguenza.
Impostazione Impostazioni di fabbrica
originali
Impostazione della modalità di accordatura
(CHROMATIC o GUITAR)
CHROMATIC
Tono di riferimento 440Hz
Numero di corda in modalità GUITAR 6E
Nome della nota selezionata in modalità Sound CHROMATIC: C4
GUITAR: 6E
Impostazioni della funzione Accu-Pitch ON (attivata)
Impostazioni dell'accordatura flat (numero di semitoni)
Gamma di
accordatura
E0 (20,6Hz) - C8 (4186,0Hz) Durata prevista
delle batterie
(al carbonio) con
uso continuo
Circa 15 ore
Dipende dalle condizioni di uso.
Tono di
riferimento
A4 (438 - 445Hz) Dimensioni 147,5 (L) x 54,0 (P) x 23,9 (A) mm
5-13/16 (L) x 2-1/8 (P) x 1 (A) pollici
Precisione
dell'accordatura
± 1 centesimo Peso 138 g, 5 oz (batterie incluse)
Alimentazione Batteria Dry R03 (al
carbonio) o LR03 (alcaline);
tipo AAA x 2; CC a 3V
Adattatore CA con CC a 9V
(serie PSA; optional)
Accessori Batteria Dry R03 tipo AAA x 2
(al carbonio), Manuale dell'utente,
Coperta, foglio esplicativo ("UTILIZZO
SICURO DELL'UNITÀ" e "NOTE
IMPORTANTI"), informazioni
Portata attuale 12 mA
Manual del Propietario
Manual del Propietario
Reproduce el tono de referencia
y el sonido de Accu-Pitch.
Permiten cambiar varios ajustes.
El indicador de anación se ilumina para mostrar
lo cerca que se está del tono de destino.
Guía de anación
se ilumina: el tono es bemol (bajo)
Medidor de aguja
CHROMATIC/GUITAR
Control de ajuste del medidor (parte inferior de la unidad)
Altavoz
Apaga y enciende el aparato.
POWER
FLAT
Inserte dos pilas de tamaño AAA.
Compartimento de las pilas
(parte inferior de la unidad)
Micrófono integrado
(Abajo) / (arriba)
(Botón de sonido)
Permite cambiar los ajustes del tono de referencia.
PITCH
Conector DC IN
Se conecta a un amplicador de guitarra,
etc. El sonido que se recibe en el conector
INPUT se envía sin modicar.
Conector OUTPUT
Aquí se conecta la guitarra, el bajo
u otro instrumento que se desee anar.
Conector INPUT
Indicadores
Permite cambiar el modo de anación.
Indicador verde: modo AUTO CHROMATIC
Indicador rojo: modo MANUAL (para anar una
sola cuerda de guitarra/bajo)
Muestran el nombre de la nota actual (Do-Si), el estado
natural o alto (#), el número de la cuerda de la guitarra/
bajo, el tono de referencia principal (438-445) y una
advertencia cuando queda poca energía en las pilas.
Aquí se conecta el adaptador
de CA (serie BOSS PSA opcional).
Activa y desactiva la función
de bemol.
Utilícelo para activar y desactivar
el sonido del tono de referencia.
Utilícelo cuando ane instrumentos acústicos.
Coloque el micrófono lo más cerca posible
del instrumento.
se ilumina: el tono es agudo (alto)
se iluminan simultáneamente: anado
(± 3 centésimas)
NOTA
NOTA
Modo CHROMATIC: Si pulsa [ ] y [ ], puede reproducir tonos de referencia en
incrementos de semitonos en cinco octavas (C2 a C7).
Modo GUITAR: Suena el tono de la cuerda al aire seleccionada (7B a 1E).
Cuando se utiliza la función de bemol, el tono de referencia se ajusta en consecuencia.
Ajuste Ajustes de fábrica
originales
Ajuste de modo de afinación (CHROMATIC o GUITAR) CHROMATIC
Tono de referencia 440 Hz
Números de cuerda en el modo GUITAR 6E
Nombre de nota seleccionado en el modo de sonido CHROMATIC: C4
GUITAR: 6E
Ajustes de la función Accu-Pitch ON (activada)
Ajustes de la afinación de bemol (número de semitonos)
Rango de
afinación
E0 (20,6 Hz) – C8 (4.186 Hz) Duración prevista
de las pilas con
un uso continuo
(carbono)
Aproximadamente 15 horas
Esta cifra varía según las condiciones de
uso reales.
Tono de
referencia
A4 (438–445 Hz) Dimensiones 147,5 (anchura) x 54,0 (fondo) x
23,9 (altura) mm
5-13/16 (ancho) x 2-1/8 (fondo) x 1 (alto)
pulgadas
Precisión
de afinación
± 1 centésima Peso 138 g, 5 oz (incluidas las pilas)
Fuente de
alimentación
Pila seca R03 (carbono)
o LR03 (alcalina); 2 de tipo
AAA; CC 3 V
Adaptador de CA a CC 9 V
(serie PSA, opcional)
Accesorios Pila seca (R03 tipo AAA) x 2 (carbono),
manual de instrucciones, tapa, folleto
(“UTILIZACIÓN SEGURA DE LA UNIDAD” y
“NOTAS IMPORTANTES”), información
Consumo 12 mA
NOTA
NOTA
NOTA
NOTA
Obrigado e parabéns por sua escolha do BOSS TU-12EX.
Antes de usar este equipamento, leia com atenção as seguintes seções: “USO SEGURO
DO EQUIPAMENTO” e “OBSERVAÇÕES IMPORTANTES” (fornecidos em uma folha
separada). Essas seções oferecem informações importantes sobre o uso correto do
equipamento. Além disso, para que você conheça todos os recursos do seu novo
equipamento, o Manual do proprietário deve ser lido por completo. O manual deverá ser
guardado em local de fácil acesso para consultas futuras.
As pilhas acompanham o produto, porém desligadas do aparelho. Leia a seção
“Trocando as pilhas” para instalar as mesmas.
Copyright © 2008 BOSS CORPORATION
Todos os direitos reservados. Nenhuma parte desta publicação poderá ser
reproduzida em qualquer formato sem permissão por escrito da BOSS
CORPORATION.
fig.01??????
Para evitar mau funcionamento e/ou danos aos alto-falantes ou a outros
aparelhos, diminua sempre o volume e desligue todos os aparelhos antes
de fazer qualquer conexão.
Uma vez estabelecidas as conexões, ligue a energia do amplificador da
guitarra ou outro sistema de amplificação por último. Ao ligá-los na ordem
errada, você corre o risco de mau funcionamento e/ou danos em
alto-falantes e em outros aparelhos.
 Como usar o afinador (uso normal – modo
CHROMATIC)
1. Conecte o instrumento a ser afinado ao plugue INPUT.
Para afinar um instrumento acústico, use o microfone interno em seu lugar. Para
usar o microfone, verifique se não há nada conectado aos plugues INPUT ou
OUTPUT e coloque o TU-12EX próximo ao instrumento.
2. Pressione [POWER] para ligar a energia.
3. Pressione [CHROMATIC/GUITAR] para ativar a afinação
“CHROMATIC” (o indicador verde acende).
No modo CHROMATIC, o TU-12EX exibe automaticamente os nomes das notas e os
números das cordas enquanto você as toca no instrumento. Na maioria das vezes,
você considerará CHROMATIC o modo mais prático de uso.
Caso você esteja usando violão/guitarra ou baixo e queira afinar
especificando o número da corda inicialmente, use o modo GUITAR.
(A afinação usando o modo GUITAR é descrita na próxima seção.)
4. Toque uma única nota no instrumento.
Quase sempre, você desejará tocar uma corda solta ao afinar violão/guitarra ou baixo.
Enquanto a nota reverbera, o nome da nota e o número da corda são exibidos.
O medidor e o Guia de afinação mostram a distância da nota em relação à altura correta.
5. Afine o instrumento.
Enquanto toca uma única nota, ajuste a afinação do instrumento conforme
necessário para exibir o nome da nota desejada. Uma vez exibido o nome da nota
desejada, ajuste a afinação da altura da nota afinando o instrumento para que
e no Guia de afinação acendam simultaneamente e a agulha do medidor
aponte para 0 (a posição central).
Quando o recurso Accu-Pitch está ligado, o afinador emite um bipe quando a nota
se estabiliza na altura correta, informando que a nota está afinada.
 Como usar o afinador (modo GUITAR)
1. Conecte o instrumento a ser afinado ao plugue INPUT.
Para afinar um instrumento acústico, use o microfone interno em seu lugar. Para
usar o microfone, verifique se não há nada conectado aos plugues INPUT ou
OUTPUT e coloque o TU-12EX próximo ao instrumento.
2. Pressione [POWER] para ligar a energia.
3. Pressione [CHROMATIC/GUITAR] para ativar a afinação “GUITAR”
(o indicador vermelho acende).
4. Pressione [ ] ou [ ] para acender o indicador do número da corda
que você deseja afinar.
5. Toque o número da corda selecionada no instrumento.
Toque a corda solta sem pressioná-la.
6. Afine a corda.
Ajuste a afinação da corda para que e no Guia de afinação acendam
e a agulha do medidor aponte para 0 (a posição central).
Quando o recurso Accu-Pitch está ligado, o afinador emite um bipe quando a nota
se estabiliza na altura correta, informando que a nota está afinada.
7. Repita as etapas de 4 a 6 conforme necessário para afinar o restante
das cordas do instrumento.
 Ajustes do TU-12EX
Alterando a altura de referência da afinação
1. Mantenha [PITCH] pressionado e pressione [ ] ou [ ] para escolher
a altura de referência desejada.
O indicador pisca. Escolha a altura de referência desejada fazendo-a piscar.
2. Solte [PITCH] para ajustar a altura de referência selecionada.
Afinação em bemol (recurso Flat)
1. Pressione [FLAT] para ativar o recurso Flat (o indicador vermelho
acende).
2. Pressione [ ] ou [ ] para ajustar o número de bemóis (o número de
semitons em bemol) em que você deseja afinar.
Por exemplo, se você selecionar dois bemóis, a altura real de uma nota afinada será
dois semitons abaixo do que é exibido pelo TU-12EX.
3. Pressione [FLAT] novamente.
Isso permite o ajuste do recurso Flat. Mesmo que você não pressionar [FLAT],
o ajuste será ativado automaticamente depois de três segundos.
4. Para desativar o recurso Flat, pressione [FLAT] para que o indicador
vermelho desapareça.
Afinando ouvindo o tom de referência (modo Sound)
1. Escolha o tipo de afinação que você deseja usar (por exemplo, modo
Tuning, recurso Flat).
2. Pressione [ ] (Sound) para reproduzir o tom de referência.
3. Pressione [ ] ou [ ] até que o indicador do nome da nota/número
da corda que você deseja afinar se acenda.
O som do nome da nota/número da corda mostrada pelo indicador é reproduzido.
4. Afine o instrumento de acordo com o tom de referência.
Quando você está usando o modo Sound, não é possível afinar usando
o microfone interno (o microfone interno é desativado).
5. Pressione [ ] (Sound) a fim de parar a reprodução do tom de
referência.
Calibrando a agulha do medidor
Raramente, a agulha do medidor pode se descalibrar, fazendo com que ela aponte um
pouco além da posição 0, mesmo quando os indicadores e do Guia de ajuste
acendem simultaneamente. Isso pode ocorrer com o passar do tempo, à medida que
o equipamento é transportado, ou caso ele seja manipulado com força excessiva.
Durante o uso normal, a agulha do medidor praticamente jamais se
descalibra. Para ajustá-la, não se esqueça de usar uma chave Phillips
pequena (uma chave de 2,3 mm).
1. Mantenha [PITCH] pressionado e ligue a energia.
Confirme se a agulha está ou não apontando para a posição 0.
2. Caso ela não esteja apontando para 0, gire com cuidado o parafuso
de ajuste usando uma chave Phillips pequena (2,3 mm) até que
aagulhaapontepara0.
3. Depois de concluir a calibragem, pressione [POWER] para desligar
aenergia.
 Recursos úteis
Evitando a descarga da bateria caso você se esqueça de
desligar a energia (recurso Auto Power Off)
Quando o TU-12EX é ligado e alimentado pelas pilhas, a energia é desligada
automaticamente caso se passem aproximadamente 30 minutos sem que nenhum
botão seja pressionado.
Desativando o recurso Auto Power Off
É possível desativar temporariamente o recurso Auto Power Off quando você ligar
o TU-12EX. Para isso, mantenha [ ] e [ ] pressionados simultaneamente
enquanto você pressiona [POWER] para ligar a energia.
O recurso Auto Power Off é sempre ativado quando você liga a energia da maneira usual.
Usando um tom para indicar que a afinação foi concluída
(recurso Accu-Pitch)
Quando o recurso Accu-Pitch está ativado, é reproduzido um bipe quando a nota do
instrumento que você está afinando se estabiliza em uma faixa de três centésimos
acima ou abaixo da nota correta. Esse som informa que a nota está afinada.
Ativando e desativando o recurso Accu-Pitch
1. Mantenha [ ] (Sound) pressionado e pressione [POWER] para ligar
a energia.
Caso nenhum som seja emitido pelo equipamento ao ser ligado, isso significa que
o recurso Accu-Pitch foi desativado. Para ativá-lo, realize a mesma operação
novamente; caso você ouça um bipe quando a energia for ligada, isso significa que
Accu-Pitch foi ativado.
Recursos de memória
Uma vez instaladas as pilhas no TU-12EX, os ajustes descritos abaixo são mantidos
na memória mesmo depois que a energia é desligada.
A remoção das pilhas restaura todos os ajustes padrão de fábrica.
 Trocando as pilhas
O indicador BATT. pisca quando as pilhas começam
adescarregar.
Troque as pilhas assim que possível.
* Ao colocar o equipamento de cabeça para baixo, coloque-o
sobre um pano macio ou algo parecido para evitar danos ao
painel.
1. Abra o compartimento de pilhas (localizado
na parte inferior do equipamento)
deslizando a tampa no sentido de OPEN.
2. Remova as pilhas velhas do compartimento de pilhas.
3. Coloque duas pilhas novas AAA do mesmo tipo.
* Verifique se os pólos “+” e “-” das pilhas estão na orientação correta.
* Não misture pilhas novas com pilhas usadas ou pilhas de tipos diferentes. Isso pode resultar no
vazamento do fluido.
4. Recoloque a tampa do compartimento de pilhas.
 Especificações
* Com a finalidade de aprimorar o produto, as especificações e/ou aparência deste equipamento estão
sujeitas a mudanças sem aviso prévio.
Bedankt en gefeliciteerd met uw keuze voor de BOSS TU-12EX.
Lees zorgvuldig onderstaande hoofdstukken voordat u dit apparaat gebruikt: “HET
APPARAAT VEILIG GEBRUIKEN” en “BELANGRIJKE OPMERKINGEN” (bijgeleverd op een
apart blad). Deze hoofdstukken bevatten belangrijke informatie over de juiste bediening
van het apparaat. Om er bovendien zeker van te zijn dat u elke functie van uw nieuwe
apparaat goed begrijpt, leest u best de hele gebruikershandleiding. De handleiding
moet als handige referentie worden bewaard en voorhanden zijn.
Bij levering zijn de batterijen van de TU-12EX nog niet geplaatst. Lees ook het hoofdstuk
“De batterijen vervangen” en volg de instructies om de batterijen te plaatsen.
Copyright © 2008 BOSS CORPORATION
Alle rechten voorbehouden. Niets uit deze uitgave mag op enige manier worden
gereproduceerd zonder schriftelijke toestemming van BOSS CORPORATION.
fig.01??????
Zet het volume altijd lager en schakel alle apparaten uit voordat
u aansluitingen maakt om defecten en/of schade aan luidsprekers of
andere apparaten te voorkomen.
Schakel uw gitaarversterker of ander versterkingssysteem als laatste in
zodra alle aansluitingen zijn gebeurd. Als u de apparaten in de verkeerde
volgorde inschakelt, kunnen er defecten optreden en/of kan er schade aan
de luidsprekers en andere apparaten ontstaan.
 Het stemapparaat gebruiken (normaal gebruik–
CHROMATIC-modus)
1. Sluit het instrument dat moet worden gestemd aan op de
INPUT-aansluiting.
Gebruik de ingebouwde microfoon als u een akoestisch instrument stemt. Zorg
ervoor dat er niets is aangesloten op de INPUT- of OUTPUT-aansluitingen en plaats
de TU-12EX in de buurt van het instrument om de microfoon te gebruiken.
2. Druk op [POWER] om het apparaat in te schakelen.
3. Druk op [CHROMATIC/GUITAR] om de instelling "CHROMATIC" te
kiezen (het groene lampje licht op).
In de modus CHROMATIC toont de TU-12EX automatisch de nootnamen en
stringnummers terwijl u ze op uw instrument speelt. Meestal is CHROMATIC de
meest gebruiksvriendelijke modus.
Als u een gitaar of bas gebruikt en een specifiek snaarnummer eerst wilt
stemmen, gebruikt u de GUITAR-modus. (Stemmen met de GUITAR-modus
wordt in de volgende sectie beschreven.)
4. Speel een enkele noot op het instrument.
Meestal zult u een open snaar spelen om een gitaar of bas te stemmen.
Terwijl de noot weerklinkt, verschijnen de nootnaam en het snaarnummer.
De meter en de stemgids tonen hoe ver de noot van de correcte toonhoogte ligt.
5. Stem het instrument.
Terwijl een enkele noot wordt gespeeld, past u de stemming van het instrument
zonodig aan om de beoogde nootnaam weer te geven. Met de beoogde
stemhoogte weergegeven, stem het instrument zodat en op de stemgids
gelijktijdig oplichten en de naald van de meter naar 0 wijst (de centrale positie).
Als de Accu Pitch-functie is ingeschakeld, maakt het stemapparaat een piepend
geluid als de noot gestabiliseerd is op de juiste toonhoogte, waardoor u weet dat
de noot correct gestemd is.
 Het stemapparaat gebruiken (GUITAR-modus)
1. Sluit het instrument dat moet worden gestemd aan op de
INPUT-aansluiting.
Gebruik de ingebouwde microfoon als u een akoestisch instrument stemt. Zorg
ervoor dat er niets is aangesloten op de INPUT- of OUTPUT-aansluitingen en plaats
de TU-12EX in de buurt van het instrument om de microfoon te gebruiken.
2. Druk op [POWER] om het apparaat in te schakelen.
3. Druk op [CHROMATIC/GUITAR] om de instelling "GUITAR" te kiezen
(het rode lampje licht op).
4. Druk op [ ] of [ ] om het lampje voor het snaarnummer dat u wilt
stemmen te doen oplichten.
5. Speel het geselecteerde snaarnummer op uw instrument.
Speel de snaar open, zonder frets in te drukken.
6. Stem de snaar.
Stem de snaar zodat en op de stemgids oplichten en de naald van de
meter naar 0 wijst (de centrale positie).
Als de Accu Pitch-functie is ingeschakeld, maakt het stemapparaat een piepend
geluid als de noot gestabiliseerd is op de juiste toonhoogte, waardoor u weet dat
de noot correct gestemd is.
7. Herhaal stappen 4-6 zover nodig om de rest van de snaren van uw
instrument te stemmen.
 TU-12EX-instellingen
De referentietoonhoogte voor het stemmen wijzigen
1. Houd [PITCH] ingedrukt en druk op [ ] of [] om de
referentietoonhoogte te kiezen die u wenst.
Het lampje knippert. Kies de referentietoonhoogte die u wilt door het te laten
knipperen.
2. Laat [PITCH] los om de geselecteerde referentietoonhoogte in te stellen.
Flat Tuning (Flat-functie)
1. Druk op [FLAT] om de Flat-functie te starten (het rode lampje licht op).
2. Druk op [ ] of [ ] om het aantal flats (aantal lagere halve tonen) in
te stellen waarop u wilt stemmen.
Als u bijvoorbeeld twee flats selecteert, zal deuiteindelijke toonhoogtevan een gestemde
noot twee halve tonen lager liggen dan wordt weergegeven door de TU-12EX.
3. Druk opnieuw op [FLAT].
Dit activeert de instelling voor de Flat-functie. Zelfs als u niet op [FLAT] drukt, wordt
de instelling automatisch ingeschakeld na drie seconden.
4. Druk op [FLAT] zodat het rode lampje wordt uitgeschakeld om de
Flat-functie te deactiveren.
Stemmen terwijl u naar de referentietoon luistert (geluidsmodus)
1. Kies de stemmethode die u wilt gebruiken (bv. Stemmodus,
Flat-functie).
2. Druk op [ ] (geluid) om de referentietoon te spelen.
3. Druk op [ ] of [ ] tot het lampje voor de nootnaam/het
snaarnummer die/dat u wilt stemmen brandt.
Het geluid van de nootnaam/het snaarnummer die/dat door het lampje wordt
weergegeven, wordt afgespeeld.
4. Stem het instrument volgens de referentietoonhoogte.
Als u de geluidsmodus gebruikt, kan stemmen niet met de ingebouwde
microfoon worden gedaan (de ingebouwde microfoon is uitgeschakeld).
5. Druk op [ ] (geluid) om de referentietoon te stoppen.
De naald van de meter kalibreren
In uitzonderlijke gevallen wijkt de naald van de meter af van de kalibratie, waardoor de
naald lichtjes afwijkt van de 0-positie, zelfs als de stemgidslampjes en
gelijktijdig branden. Dit kan na een tijd gebeuren als het apparaat wordt vervoerd of als
het apparaat ruw wordt behandeld.
Bij normaal gebruik wijkt de naald van de meter bijna nooit af van de
kalibratie. Om hem aan te passen dient u een kleine kruisschroevendraaier te
gebruiken ( een precisieschroevendraaier van 2,3 mm).
1. Houd [PITCH] ingedrukt en schakel het apparaat in.
Bevestig of de naald al dan niet naar de 0-positie wijst.
2. Draai de aanpassingsschroef voorzichtig met een kleine
precisiekruisschroevendraaier (2,3 mm) tot de naald naar 0 wijst.
3. Na voltooiing van de kalibratie, druk op [POWER] om het apparaat
uit te schakelen.
 Handige functies
Vermijden dat de batterij leegloopt als u het apparaat vergeet
uit te schakelen (automatische uitschakelingsfunctie)
Als de TU-12EX is ingeschakeld en door batterijen van stroom wordt voorzien,
wordt het apparaat automatisch uitgeschakeld als ongeveer 30 minuten
voorbijgaan zonder dat er een toets wordt ingedrukt.
De automatische uitschakelingsfunctie deactiveren
U kunt tijdelijk de automatische uitschakelingsfunctie deactiveren als u de TU-12EX
inschakelt. Om dit te doen, houdt u [ ] en [ ] gelijktijdig ingedrukt terwijl u op
[POWER] drukt om het apparaat in te schakelen.
De automatische uitschakelingsfunctie is altijd ingeschakeld als u het apparaat op
de gewone manier inschakelt.
Een toon gebruiken om aan te geven dat het stemmen
voltooid is (Accu-Pitch-functie)
Als de Accu-Pitch-functie is ingeschakeld, wordt een piepend geluid weergegeven
als de toonhoogte van het instrument dat u stemt stabiliseert in een bereik van drie
cent boven of onder de correcte toonhoogte. Dit geluid geeft aan dat de
toonhoogte correct is.
De Accu-Pitch-functie in- en uitschakelen.
1. Houd [ ] (Geluid) ingedrukt en druk op [POWER] om het apparaat
in te schakelen.
Als er geen geluid wordt weergegeven bij het inschakelen van het apparaat,
betekent dit dat de Accu-Pitch-functie gedeactiveerd is. Om de Accu-Pitch-functie
in te schakelen, herhaalt u de handeling; als u een piepend geluid hoort als het
apparaat wordt ingeschakeld, is de Accu-Pitch-functie ingeschakeld.
Geheugenfuncties
Zodra de batterijen in de TU-12EX zijn geplaatst, worden onderstaande instellingen
in het geheugen bewaard, zelfs nadat het apparaat wordt uitgeschakeld.
Batterijen verwijderen herstelt de standaardinstellingen van het apparaat.
 De batterijen vervangen
Het BATT.-lampje knippert als de batterijen leeglopen.
Vervang de batterijen zo snel mogelijk.
* Als u stemt met het apparaat ondersteboven, plaats het dan
op een zachte doek of iets dergelijks om schade aan het paneel
te voorkomen.
1. Open het batterijvak (aan de onderkant
van het apparaat) door de klep naar
OPEN te schuiven.
2. Verwijder de oude batterijen uit het batterijvak.
3. Plaats twee nieuwe AAA-batterijen van hetzelfde type.
* Zorgervoor dat de “+” en “-”-aanduidingen van de batterijen juist zijn gericht.
* Combineer geen nieuwe batterijen met gebruikte en meng geen verschillende typen batterijen. Dit kan
vloeistoflekken veroorzaken.
4. Schuif de klep van het batterijvak terug op zijn plaats.
 Specificaties
* Met het oog op productverbetering, kunnen de specificaties en/of het uitzicht van dit toestel worden
gewijzigd zonder voorafgaande kennisgeving.
Manual de Instruções
Manual de Instruções
Ele reproduz o tom de referência
e o som de Accu-Pitch.
Eles alteram vários ajustes.
O indicador de anação acende para mostrar
a que distância você está da altura desejada.
Guia de anação
acende: altura em bemol (baixa)
acendem simultaneamente: anado
(± 3 centésimos)
acende: altura em sustenido (alta)
Medidor com agulha
CHROMATIC/GUITAR
Controle de ajuste do medidor (parte inferior do equipamento)
Alto-falante
Liga e desliga a energia.
POWER
FLAT
Coloque duas pilhas de tamanho AAA.
Compartimento de pilhas
(parte inferior do equipamento)
Microfone interno
(Para baixo)/
(Botão Sound)
Ele altera os ajustes da altura de referência.
PITCH
Plugue DC IN
Conecte a um amplicador de guitarra etc.
A entrada do som por meio do plugue
INPUT é reproduzida aqui sem alterações.
Plugue OUTPUT
Conecte o violão, a guitarra, o baixo
ou outro instrumento a ser anado aqui.
Plugue INPUT
Indicadores
Isso altera o modo de anação. Indicador verde:
modo AUTO CHROMATIC Indicador vermelho:
modo MANUAL (para anação de uma única
corda de violão/guitarra/baixo especicada)
Eles mostram o nome da nota atual (C-B), o estado
natural ou sustenido (#), o número da corda do
violão/guitarra/baixo, a altura de referência principal
(438-445) e um aviso quando as pilhas estão fracas.
Conecte o adaptador CA
(série BOSS PSA opcional) aqui.
Ativa e desativa o recurso Flat.
Use-o para ativar e desativar
o tom de referência.
Use-o ao anar instrumentos acústicos.
Coloque o microfone o mais próximo
possível do instrumento.
(Para cima)
Modo CHROMATIC: Pressionando [ ] e [ ], é possível reproduzir tons de referência em
incrementos de semitom em cinco oitavas (de C2 a C7).
Modo GUITAR: A altura da corda solta selecionada (7B a 1E) é reproduzida.
Quando você está usando o recurso Flat, a altura do tom de referência é ajustada de acordo.
Ajuste Ajustes de fábrica
originais
Ajuste do modo de afinação (CHROMATIC ou GUITAR) CHROMATIC
Altura de referência 440Hz
Números de corda no modo GUITAR 6E
Nome da nota selecionada no modo Sound CHROMATIC: C4
GUITAR: 6E
Ajustes do recurso Accu-Pitch ON (ativado)
Ajustes da afinação em bemol (número de semitons)
Faixa de
afinação
E0 (20,6 Hz) –
C8 (4.186,0 Hz)
Expectativa de
duração da pilha
em uso contínuo
(carbono)
Aproximadamente 15 horas
Esse número pode variar dependendo das
condições reais de uso.
Altura de
referência
A4 (de 438 a 445 Hz) Dimensões 147,5 (L) x 54,0 (P) x 23,9 (A) mm
5 13/16 (L) x 2 1/8 (P) x 1 (A) polegadas
Precisão da
afinação
± 1 centésimo Peso 138 g, 5 oz (incluindo pilhas)
Fonte de
alimentação
2 pilhas R03 (carbono) ou
LR03 (alcalina); tipo (AAA);
3V CC
Adaptador CA CC 9V
(série PSA; opcional)
Acessórios 2 pilhas carbono (tipo R03 (AAA)), Manual
do proprietário, Cobertura, Folheto
(“USO SEGURO DO EQUIPAMENTO”
e “OBSERVAÇÕES IMPORTANTES”),
Informações
Consumo 12 mA
Gebruikershandleiding
Dit speelt de referentietoon
en het Accu Pitch-geluid.
Deze wijzigen verschillende instellingen.
Het stemlampje toont hoe dicht u zich bij de
beoogde toonhoogte bevindt.
Stemgids
licht op: toon is te laag
lichten tegelijkertijd op: correct
gestemd (± 3 cent)
licht op: toon is te hoog
Naaldmeter
CHROMATIC/GUITAR
Meteraanpassingsbediening
(onderkant van het apparaat)
Luidspreker
Dit schakelt het apparaat in en uit.
POWER
FLAT
Plaats twee AAA-batterijen.
Batterijvak
(onderkant van het apparaat)
Ingebouwde microfoon
(omlaag)/ (omhoog)
(Geluidsknop)
Dit wijzigt de instellingen voor de referentietoonhoogte.
PITCH
DC IN-aansluiting
Sluit hier een gitaarversterker enz. aan.
Geluidsinvoer via de INPUT-aansluiting
wordt vanaf hier ongewijzigd weergegeven.
OUTPUT-aansluiting
Sluit de gitaar, basgitaar of een ander
instrument aan dat moet worden gestemd.
INPUT-aansluiting
Lampjes
Dit wijzigt de stemmodus
Groen lampje: AUTO CHROMATIC-modus
Rood lampje: MANUAL-modus (voor het
stemmen van een specieke
gitaar-/bassnaar)
Deze tonen de naam van de huidige noot (C-B),
de status (normale of verhoogde (#) noot), het
snaarnummer van de bas/gitaar, de
hoofdreferentietoonhoogte (438-445) en een
waarschuwing als de batterij leegloopt.
Sluit de netstroomadapter (optionele
BOSS PSA-reeks) hier aan.
Dit schakelt de Flat-functie in en uit.
Gebruik dit om het referentietoongeluid
in en uit te schakelen.
Gebruik dit om akoestische instrumenten te stemmen.
Plaats de microfoon zo dicht mogelijk bij het instrument.
CHROMATIC-modus:
Door op [ ] en [ ] te drukken, kunt u referentietonen in stappen van
halve tonen of vijf octaven (C2 tot C7) weergeven.
GUITAR-modus: De toonhoogte van de geselecteerde open snaar (7B tot 1E) wordt
gespeeld.
Als u de Flat-functie gebruikt, wordt de toonhoogte van de referentietoon overeenkomstig
aangepast.
Instelling Originele
fabrieksinstellingen
Stemmodusinstelling (CHROMATIC of GUITAR) CHROMATIC
Referentietoonhoogte 440Hz
Snaarnummers in GUITAR-modus 6E
Nootnaam geselecteerd in geluidsmodus CHROMATIC: C4
GUITAR: 6E
Instellingen van Accu-Pitch-functie ON (ingeschakeld)
Flat tuning-instellingen (aantal halve toon)
Stembereik E0 (20,6Hz) –
C8 (4.186,0Hz)
Verwachte
batterijduur onder
voortdurend
gebruik (carbon)
Ongeveer 15 uur
Deze waarde varieert afhankelijk
van de werkelijke
gebruiksomstandigheden.
Referentietoonhoogte A4 (438–445Hz) Afmetingen 147,5 (B) x 54,0 (D) x 23,9 (H) mm
5-13/16 (B) x 2-1/8 (D) x 1 (H)
inch
Stemnauwkeurigheid ± 1 cent Gewicht 138 g, 5 oz (inclusief batterijen)
Voeding Droge batterij R03
(koolstof ) of LR03
(alkaline); (AAA) type x 2;
DC3V
Netstroomadapter DC 9V
(PSA-reeks, optioneel)
Accessoires Droge batterij (R03 (AAA) type) x 2
(koolstof ), gebruikershandleiding,
dek, infoblad (“HET APPARAAT
VEILIG GEBRUIKEN” en
“BELANGRIJKE OPMERKINGEN”),
informatie
Stroomverbruik 12 mA
TU-12EX_1.fm 2 ページ ２００８年１０月９日 木曜日 午後７時８分
