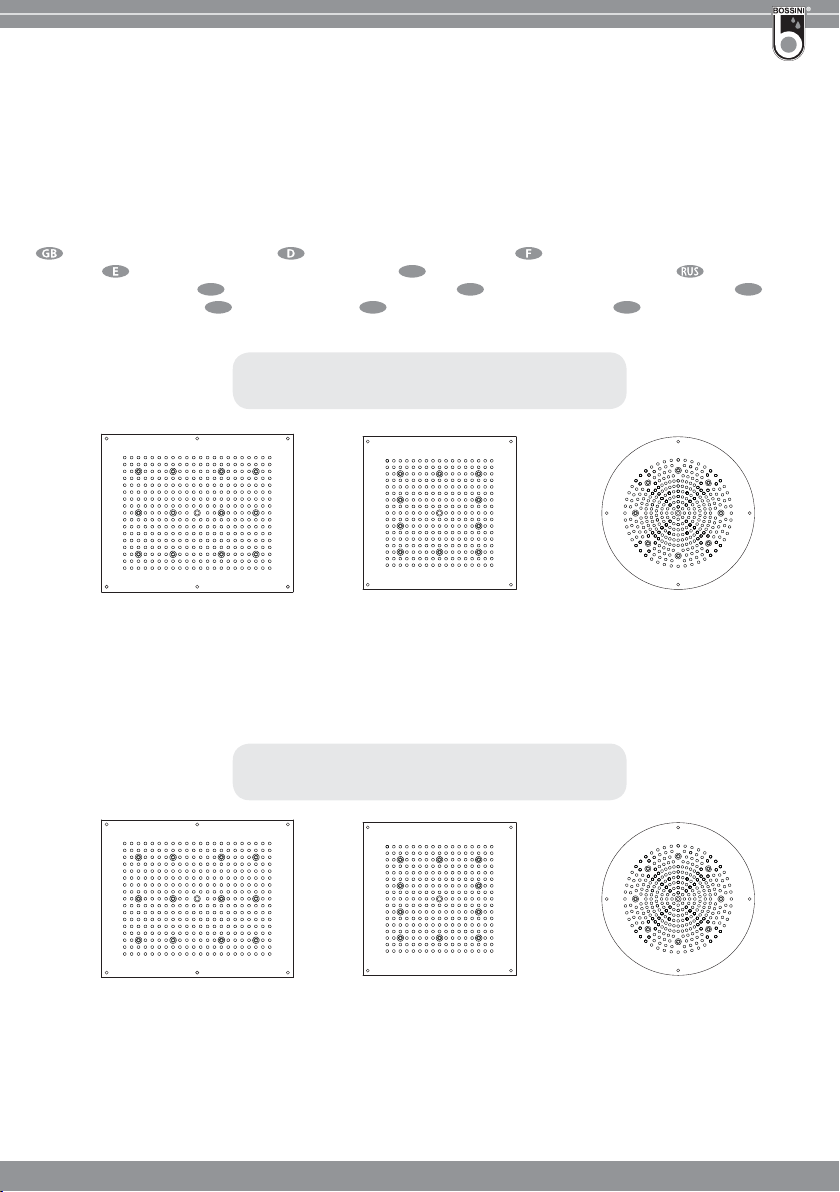

Bossini Dream Rectangular Light H37395 Operation manual

H37395
Dream RectangularLight
570x470 mm - 12 LED
H37396
Dream RectangularLight
470x370 mm - 4 LED
H37455
Dream Rectangular
Light RGB
570x470 mm - 12 LED
H37450
Dream Rectangular
Light RGB
470x370 mm - 4 LED
H37454
Dream OkiLight
Ø470 mm - 8 LED
H37398
Dream OkiLight
Ø370 mm - 4 LED
H37457
Dream OkiLight RGB
Ø470 mm - 8 LED
H37452
Dream OkiLight RGB
Ø370 mm - 4 LED
H37453
Dream CubeLight
470x470 mm - 10 LED
H37397
Dream CubeLight
370x370 mm - 4 LED
H37456
Dream CubeLight RGB
470x470 mm - 10 LED
H37451
Dream CubeLight RGB
370x370 mm - 4 LED
DREAM
Shower Heads
Istruzioni di montaggio e manutenzione
Installation and care instructions Montage-und Wartungsanleitung Instructions pour l’installation et conseils
d’entretien Instrucciones de montaje y de mantenimiento
P
Instruções de montagem e de manutenção Инструкция по
монтажу и эксплуатации
NL
Instructies voor Montage en Onderhoud
DK
Monterings- og vedligeholdelsesvejledning
S
Instal-
lation och skötselanvisningar
PL
Montaż i konserwacja
GR
Οδηγίες εγκατάστασης και συντήρησης
TR
Montaj ve bakım talimatları
LIGHT
LIGHT RGB

2
Componenti - Parst - Composants - Einzelteile - Componentes - Комплектация
DREAM LIGHT
DREAM LIGHT RGB
220-230V
7V
1
2
11
12
10
3
7
9
54
13
16
15
6
14 18
19
17
8
20

3
Componenti - Parst - Composants - Einzelteile - Componentes - Комплектация

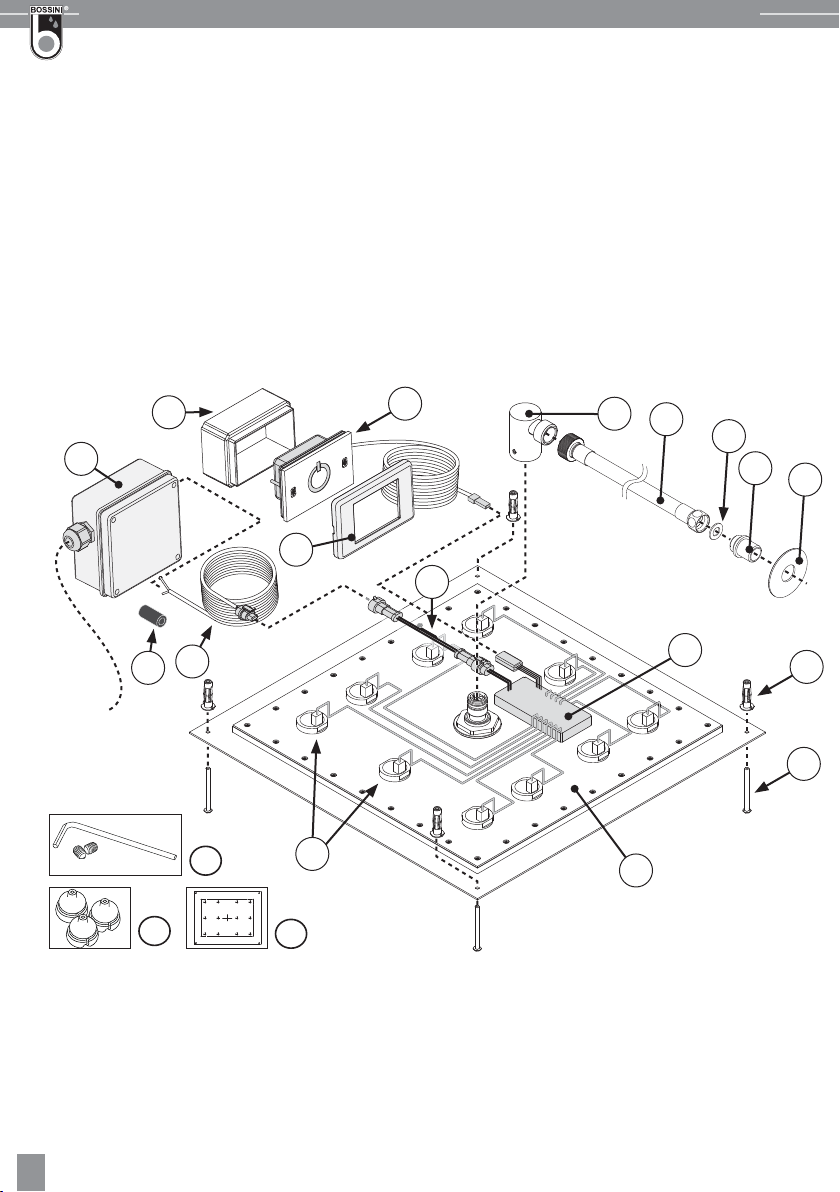

Parts
1. Stainless steel shower head
2. LED
3. IP66 / IP67 electronic board
4. Quick coupling connector to shower head
5. Recessed enclosure
6. Control keypad with 3m cable (other lengths
available on request)
7. Connector with fuse
8. 7V connection cable - 5m long (other lengths
available on request)

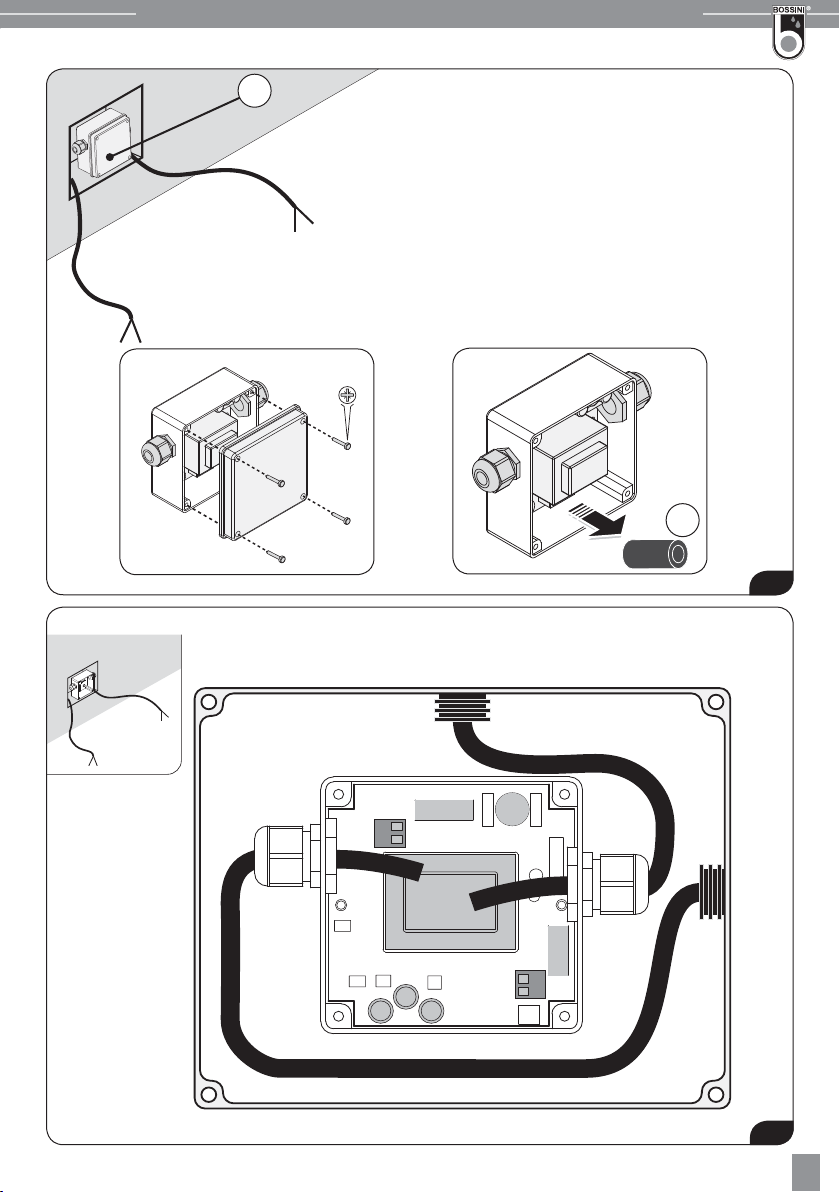

9. Power supply unit
10. Flexible hose 100 cm ½”F X ½”F
11. False-ceiling plugs
12. Screws
13. Template
14. Adaptor connection ½”M x ½”M
15. Hex key with grub screws
16. Rubber nozzles (spare)
17. Chrome plate
18. Rosette
19. Seal
20. Electromagnetic lter
1. Soffione in acciaio inox
2. LED
3. Scheda elettronica IP66 / IP67
4. Attacco ad innesto rapido al soffione
5. Scatola 3 moduli a incasso
6. Tastiera di controllo con cavo da 3m
(disponibile a richiesta con lunghezza
diversa)
7. Connettore con Fusibile
8. Cavo di collegamento 7V da 5m
(disponibile a richiesta con lunghezza
diversa)
9. Alimentatore
10. Tubo Flessibile cm 100 ½”F X ½”F
11. Tasselli per contro-soffitto
12. Viti
13. Dima
14. Raccordo adattatore ½”M x ½”M
15. Chiave a brugola con grani
16. Ugelli in gomma (scorta)
17. Placca cromata
18. Rosone
19. Guarnizione
20. Filtro elettromagnetico
Lista Componenti
Bestandteilliste
1. Duschkopf aus Edelstahl
2. LED
3. Leiterplatte IP66/IP67
4. Schnellkupplung für Duschkopf
5. Unterputzgehäuse
6. Steuertastatur mit 3-m-Kabel (auf Wunsch in unter-
schiedlichen Längen erhältlich)
7. Stecker mit Sicherung
8. Verbindungskabel 7V, 5 m lang (auf Wunsch in
unterschiedlichen Längen erhältlich)
9. Netzgerät
10. Schlauch 100 cm, ½”F x ½”F
11. Dübel für die Zwischendecke
12. Schrauben
13. Schablone
14. Adapter ½”M x ½”M
15. Sechskantschlüssel mit Stiften
16. Gummidüsen (als Reserve)
17. Verchromte Platte
18. Rosette
19. Dichtung
20. Elektromagnetische Filter
Liste des composants
1. Plafond de douche en acier inox
2. LED
3. Carte électronique IP66 / IP67
4. Raccord encastrable rapide du plafond de douche
5. Boîtier à encastrer
6. Clavier de commande avec câble de 3 m (autres
longueurs disponibles sur demande)
7. Connecteur avec fusible
8. Câble de branchement 7 V de 5 m (autres longueurs
disponibles sur demande)
9. Alimentateur
10. Tuyau exible 100 cm ½”.F X ½”.F
11. Chevilles pour faux-plafond
12. Vis
13. Gabarit
14. Raccord adaptateur ½” M x ½” M
15. Clé Allen et vis sans tête
16. Buse en caoutchouc
17. Plaque chromée
18. Rosace
19. Joint
20. Filtre électromagnétique

4
Componenti - Parst - Composants - Einzelteile - Componentes - Комплектация
Lista de componentes
1. Rociador de acero inoxidable
2. Luces LED
3. Ficha electrónica IP66 / IP67
4. Acople de enganche rápido al rociador
5. Caja empotrable
6. Panel de control con cable de 3m (disponible bajo
petición con longitud variada)
7. Conector con fusible
8. Cable de conexión 7V de 5m (disponible bajo peti-
ción con longitud variada)
9. Alimentador
10. Tubo Flexible de 100 cm ½”F X ½”F
11. Tacos para falso techo
12. Tornillos
13. Guía
14. Empalme adaptador ½”M x ½”M
15. Llave Allen con tornillos prisioneros
16. Tetones de goma (de repuesto)
17. Placa cromada
18. Rosetón
19. Junta
20. Filtro electromagnético
PLista de componentes
1. Cabeça do chuveiro em aço inox
2. LED
3. Placa eletrônica IP66 / IP67
4. Conexão de encaixe rápido à cabeça do chuveiro
5. Caixa embutida
6. Teclado de controle com cabo de 3m (disponível a
pedido com comprimento diferente)
7. Conector com fusível
8. Cabo de conexão 7V de 5m (disponível a pedido
com comprimento diferente)
9. Alimentador
10. Mangueira cm 100 ½”F X ½”F
11. Buchas para xação ao teto
12. Parafusos
13. Gabarito
14. Conexão adaptadora ½”M x ½”M
15. Chave Allen com parafusos
16. Bicos de borracha (reposição)
17. Placa cromada
18. Placa circular
19. Junta de vedação
20. Filtro eletromagnético
Комплектующие
1. Душевая лейка из стали inox
2. LED - светодиоды
3. Электросхема IP66 / IP67
4. Соединение для быстрого подключения лейки
5. Монтажная коробка
6. Блок управления с кабелем 3м (по запросу длина
может быть изменена)
7. Разъем с предохранителем
8. Кабель соединительный 7V длина 5м (по
запросу длина может быть изменена)
9. Блок питания
10. Гибкая шланг 100 см ½”F X ½”F
11. Дюбели для подвесного потолка
12. Винты
13. Трафарет
14. Соединительный адаптер ½”M x ½”M
15. Ключ шестигранный
16. Резиновые вкладки (запасные)
17. Накладка хромированная
18. Розетка
19. Уплотнитель
20. электромагнитное фильтр
NL Onderdelen
1. Roestvrijstalen douchekop
2. LED-lampjes
3. Elektronische kaart IP66 / IP67
4. Snelkoppeling op de douchekop
5. Inbouwdoos
6. Bedieningspaneel met kabel van 3m (op aanvraag
beschikbaar in verschillende lengtes)
7. Connector met zekering
8. Aansluitkabel 7V vanaf 5 m (op aanvraag be-
schikbaar in verschillende lengtes)
9. Voeding
10. Flexibele buis cm 100 ½”F X ½”F
11. Pluggen voor verlaagd plafond
12. Schroeven
13. Mal
14. Adapterverbinding ½”M x ½”M
15. Inbussleutel met stelschroeven
16. Rubberen spuitdoppen (reserve)
17. Chromen plaat
18. Rozetbevestiging
19. Dichtingsring
20. Elektromagnetische lter

5
Componenti - Parst - Composants - Einzelteile - Componentes - Комплектация
DK Komponentliste
1. Bruserhoved i rustfrit stål
2. Lysdiode
3. Printkort IP66 / IP67
4. Hurtigtilslutning til bruserhoved
5. Indbygningskasse
6. Betjeningstastatur med 3 m kabel (fås i andre læng-
der på bestilling)
7. Tilslutning med sikring
8. Forbindelseskabel 7V på 5 m (fås i andre længder på
bestilling)
9. Strømforsyning
10. Fleksibelt rør 100 cm ½”F X ½”F
11. Beslag til forsænket loft
12. Skruer
13. Skabelon
14. Tilpasningsled ½”M x ½”M
15. Unbraconøgle med skruer
16. Gummidyser (reserve)
17. Forkromet plade
18. Rosette
19. Pakning
20. Elektromagnetisk lter
SLista över komponenter
1. Duschmunstycke i rostfritt stål
2. Led-belysning
3. Kretskort IP66/IP67
4. Snabbkoppling till duschmunstycket
5. Infällningsbox
6. Kontrollpanel med 3m lång kabel (andra längder
disponibla på begäran)
7. Kontakt med säkring
8. Anslutningskabel 5m 7V (andra längder disponibla
på begäran)
9. Transformator
10. Flexibel slang 100 cm ½”F X ½”F
11. Plugg för undertak
12. Skruvar
13. Mall
14. Kopplingsadapter ½”M x ½”M -
15. Insexnyckel och skruvar
16. Gummimunstycken (reserv)
17. Förkromad platta
18. Bricka
19. Packning
20. Elektrolter
PL Lista elementów składowych
1. Dmuchawa wykonana ze stali nierdzewnej inox
2. DIODA
3. Karta elektroniczna IP66 / IP67
4. Szybkozłączka do dmuchawy
5. Zabudowana skrzynia
6. Klawiatura sterownicza z przewodem 3m (dostępny
w innej długości na życzenie)
7. Złącze z Bezpiecznikiem
8. Przewód łączący 7V 5m (dostępny w innej długości
na życzenie)
9. Zasilacz
10. Przewód elastyczny cm 100 ½”F X ½”F
11. Kliny do podwieszanych sutów
12. Śruby
13. Makieta
14. Łącznik adaptera ½”M x ½”M
15. Śruba z łbem sześciokątnym
16. Gumowe dysze (zapas)
17. Chromowana płytka
18. Rozeta
19. Uszczelka
20. Filtr elektromagnetyczny
GR Καταλογος εξαρτηματων
1. Κεφαλή ντους από ανοξείδωτο χάλυβα
2. LED
3. Ηλεκτρονική κάρτα IP66/IP67
4. Εξάρτημα ταχείας σύνδεσης στην κεφαλή ντους
5. Χωνευτό μπουάτ
6. Πληκτρολόγιο ελέγχου με καλώδιο 3m (διατίθεται
κατόπιν παραγγελίας και με διαφορετικό μήκος)
7. Φίσα με ασφάλεια
8. Καλώδιο σύνδεσης 7V των 5m (διατίθεται κατόπιν
παραγγελίας και με διαφορετικό μήκος)
9. Τροφοδοτικό
10. Εύκαμπτος σωλήνας 100 cm ½”F X ½”F
11. Βύσματα ψευδοροφής
12. Βίδες
13. Πατρόν
14. Σύνδεσμος προσαρμογής ½”M x ½”M
15. Κλειδί Allen με βίδες
16. Ελαστικά ακροφύσια (ανταλλακτικά)
17. Χρωμιωμένη πλάκα
18. Ροδέλα
19. Φλάντζα
20. ηλεκτρομαγνητικό φίλτρο
TR BİLEŞENLER LİSTESİ
1. Paslanmaz çelikten kafa
2. LED
3. IP66 / IP67 Elektrik Şeması
4. Duş başlığı için hızlı bağlantı kaplinleri
5. Dahili Kutu
6. 3 metrelik kablolu Kontrol Klavyesi (istek üzerine
farklı uzunluklar mevcuttur)
7. Sigortalı Konektör
8. 5 metrelik 7V Bağlantı Kablosu (istek üzerine farklı
uzunluklar mevcuttur)
9. Güç Kaynağı
10. 100 ½”F X ½”F cm Esnek Boru
11. Tavana asmak için dübeller
12. Vidalar
13. Şablon
14. ½”M x ½”M Montaj Adaptörü
15. Taneli Alyan Anahtar
16. Kauçuk Nozullar (yedek)
17. Krom Plaka
18. Gül Pencere Süsü
19. Conta
20. Elektromanyetik ltre

6
Caratteristiche tecniche - Technical features - Caractéristiques techniques - Technische Eigenschaften - Características técnicas - Технические характеристики
CARATTERISTICHE TECNICHE
Technical Features - Caractéristiques Techniques - Technische Eigenschaften - Características Técnicas -
Технические Характеристики - Características Técnicas - Technische Kenmerken - Tekniske Specika-
tioner - Tekniska Egenskaper - Charakterystyka Techniczna - Τεχνικα Χαρακτηριστικα - TEKNİK ÖZELLİKLER
Prodotto
Product
Kopfbrausen
Produit
Productos
Productos
Душевая лейка
Douchekop/sproeier
Brusehoved
Produkt
Głowica prysznicowa
Ντους-οροφής
Duş başlığı
LED
Portate d’acqua
Flow Rates
Wasserdurchuss
Débit d’eau
Consumo de agua
Consumo de agua
Пропускная способность
Hoeveelheid geleverd water
Vandmængder
Vattenöde
Przepływ wody
Παροχή νερού
Su debisi
Peso soone Kg
Product Weight Kg
Gewicht der Kopfbrausen Kg
Poid produit Kg
Productos Kg
Productos Kg
Вес лейки кг
Gewicht sproeier Kg
Brusehovedvægt med vand Kg
Vikt Duschsil Kg
Waga głowicy Prysznicowej Kg
Βάρος ντους-οροφής Kg
Duş başlığı ağırlığı Kg
Peso soone con acqua Kg
Product Weight With water Kg
Gewicht der Kopfbrausen Mit Wasser Kg
Poid produit avec l’eau Kg
Productos con agua Kg
Productos con agua Kg
Вес лейки с водой кг
Gewicht sproeier met water Kg
Brusehovedvægt Kg
Vikt Duschsil Med atten Kg
Waga głowicy z wodą kg
Βάρος ντους-οροφής Με νερό Kg
Su ile duş başlığı ağırlığı Kg
Dream Rectangular
570x470 mm 12 min 16 L/min 10,50 11,55
Dream Cube
470x470 10 min 16 L/min 8,15 9,35
Dream OKI
Ø 470 8min 16 L/min 6,80 7,70
Dream Rectangular
470x370 mm 4min 14 L/min 6,80 7,65
Dream Cube
370x370 4min 14 L/min 6,00 6,60
Dream OKI
Ø 370 4min 14 L/min 4,80 5,30

7
Caratteristiche tecniche - Technical features - Caractéristiques techniques - Technische Eigenschaften - Características técnicas - Технические характеристики
IMPIANTO ELETTRICO Dati tecnici
Allacciamento elettrico 220-230V~ 50-60 Hz – max 20W
classe di protezione II
Cavo di alimentazione 220/230V
(predisposto a cura del cliente) Diametro esterno del cavo: max 8,5mm
Luci Dream Rect. 570x470 mm 12 LED basso voltaggio
Luci Dream Rect. 470x470 mm 04 LED basso voltaggio
Luci Dream Cube 470x470 mm 10 LED basso voltaggio
Luci Dream Cube 370x370 mm 04 LED basso voltaggio
Luci Dream OKI Ø470 mm 08 LED basso voltaggio
Luci Dream OKI Ø370 mm 04 LED basso voltaggio
Trasformatore di sicurezza 230V~ / 7V= 50-60 Hz da installare al di fuori
della zona di sicurezza (in conformità alla norma
DIN VDE 0100, parte 10 – secondo prescrizione
CEI 64/8)
Grado di protezione IP67
Marchi di sicurezza CE
Gli impianti elettrici, in conformità alle norme nazionali ed internazionali vigenti in materia, devono essere
eseguiti da tecnici qualicati. Nel caso non vengano trasmessi comandi al sistema è prevista una funzione diTime-
Out che lo spegne dopo 30 minuti circa. Gli apparecchi dovrebbero essere alimentati attraverso un dispositivo
di protezione differenziale (RCD) che abbia una corrente differenziale di funzionamento che non superi i 30mA.
GB ELECTRICAL EQUIPMENT Technical specications
Electric connection 220-230V ~ 50-60 Hz - max 20w
class of protection II
Electric cable
(supplied by customer)
External cable diameter: max 8.5mm
Dream Rect. Lights 570x470 mm 12 low voltage LEDs
Dream Rect. Lights 470x470 mm 4 low voltage LEDs
Dream Cube Lights 470x470 mm 10 low voltage LEDs
Dream Cube Lights 370x370 mm 4 low voltage LEDs
Dream OKI Lights Ø470 mm 8 low voltage LEDs
Dream OKI Lights Ø370 mm 4 low voltage LEDs

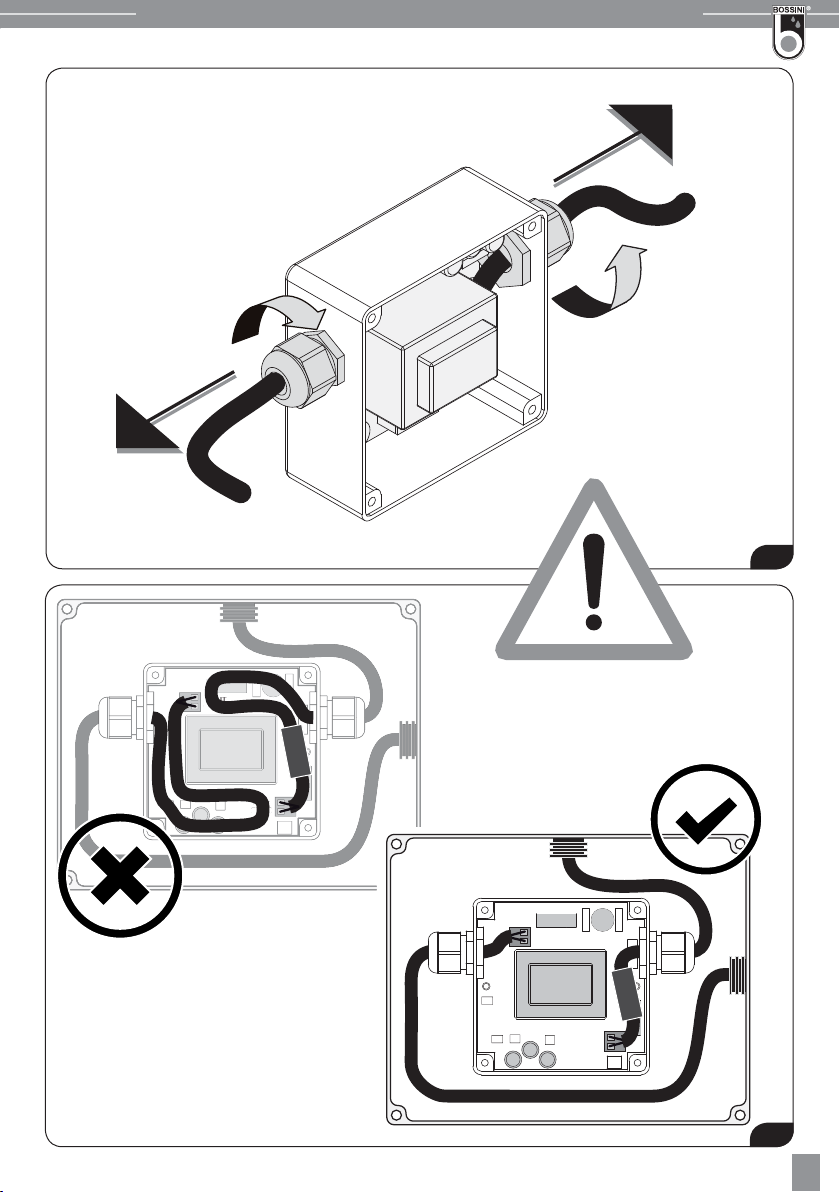

Safety Transformer 230V~ / 7V= 50-60 Hz to be installed outside the
safety area (in compliance with standard DIN VDE
0100,
part 107 – according to prescription CEI 64/8)
Grade of protection IP67
Safety mark CE
The electrical systems must be carried out by a qualied technician in accordance with the national and international
laws in force. If no commands are sent to the system, a time-out function automatically shuts the system o after
approx. 30 minutes.
Power should run through the wiring with the aid of a residual-current device (RCD) possessing a working residual
current no higher than 30mA.

8
Caratteristiche tecniche - Technical features - Caractéristiques techniques - Technische Eigenschaften - Características técnicas - Технические характеристики
ELEKTRISCHE ANLAGE Technische Daten
Elektrischer Anschluss
Stromaufnahme 0,1 A 220-230V~ 50-60 Hz, max. 20W Schutzklasse II
Stromkabel
(wird vom Kunden selbst zur Verfügung gestellt) Außendurchmesser des Kabels: max. 8,5 mm
Leuchten „Dream Rect.“ 570x470 mm 12 LEDs mit niedriger Spannung
Leuchten „Dream Rect.“ 470x470 mm 4 LEDs mit niedriger Spannung
Leuchten „Dream Cube“ 470x470 mm 10 LEDs mit niedriger Spannung
Leuchten „Dream Cube“ 370x370 mm 4 LEDs mit niedriger Spannung
Leuchten „Dream OKI“ Ø 470 mm 8 LEDs mit niedriger Spannung
Leuchten „Dream OKI“ Ø 370 mm 4 LEDs mit niedriger Spannung
Sicherheitstransformator 230V~/ 7V= 50-60 Hz; der Transformator muss
außerhalb des Sicherheitsbereichs montiert werden
(entsprechend der DIN- Norm VDE 0100, Teil 107 und der
Norm CEI 64/8)
Schutzklasse IP67
Sicherheitsgeprüft CE
Die elektrischen Anschlüsse müssen entsprechend der diesbezüglichen nationalen und internationalen Richtlinien von
hierfür qualiziertem Fachpersonal durchgeführt werden. Wenn das System längere Zeit keine Befehle erhält, wird die
Time-Out-Funktion aktiviert, die nach rund 30 Minuten abschaltet.
Die Geräte müssen über eine Fehlerstrom-Schutzeinrichtung (RCD) mit einem maximalen Ansprechstrom von 30 mA
versorgt werden.
FINSTALLATION ÉLECTRIQUE Caractéristiques techniques
Branchement électrique 220-230V ~ 50-60 Hz – max 20w
Classe de Protection II
Cordon d’alimentation Diamètre extérieur du câble : 8,5 mm (dimension
max.)
Éclairage Dream Rect. 570x470 mm 12 LEDS Basse tension
Éclairage Dream Rect. 470x370 mm 4 LEDS Basse tension
Éclairage Dream Cube 470x470 mm 10 LEDS Basse tension
Éclairage Dream Cube 370x370 mm 4 LEDS Basse tension
Éclairage Dream OKI Ø 470 mm 8 LEDS Basse tension
Éclairage Dream OKI Ø 370 mm 4 LEDS Basse tension
Transformateur de sécurité 230V~ / 7V= 50-60 Hz à installer dans la zone
sécurisée (conformément à la norme
DIN VDE 0100,
partie 107– selon les prescriptions CEI 64/8)
Indice de protection IP67
Marquage de sécurité CE
Les installations électriques doivent, conformément aux normes nationales et internationales en vigueur en la matière,
être réalisées par des techniciens qualiés. Si les commandes ne sont pas transmises au système, la fonction de Time-
Out qui interrompt l’opération éteint l’appareil au bout de 30 minutes environ.
Les appareils devraient être alimentés par un dispositif de protection différentielle (DDR) dont le courant différentiel de
fonctionnement ne dépasse pas les 30 mA.

9
Caratteristiche tecniche - Technical features - Caractéristiques techniques - Technische Eigenschaften - Características técnicas - Технические характеристики
ЭЛЕКТРО ОБОРУДОВАНИЕ Технические данные
Параметры питающей сети 220-230V ~ – 50-60 Гц, max 20 W
Класс защиты II
Токопод
(подготавливается заказчиком) Внешний диаметр кабеля: макс 8,5мм
Освещение Dream Rect. 570x470 мм 12 светодиодов низкого напряжения
Освещение Dream Rect. 470x370 мм 4 светодиодов низкого напряжения
Освещение Cube 470x470 мм 10 светодиодов низкого напряжения
Освещение Cube 370x370 мм 4 светодиодов низкого напряжения
Освещение Dream OKI Ø 470 мм 8 светодиодов низкого напряжения
Освещение Dream OKI Ø 370 мм 4 светодиодов низкого напряжения
Предохранительный трансформатор 230V~/ 7V= 50-60 Гц для установки вне
безопасной зоны (в соответствии с нормой DIN
VDE 100, часть 107 – второе требование CEI 64/8)
Степень защиты IP67
Стандарты техники безопасности CE
В соответствии с национальными и международными нормативами монтаж электроприборов должен
выполняться квалифицированными специалистами.
В случае, если не поступают команды, в системе предусмотрена функция Time-Out, которая отключает
прибор, примерно через 30 минут. Устройства должны быть подключены через прибор защитного
дифференциала (RCD) который имеет дифференциал тока не превышающий 30mA.
INSTALACIÓN ELÉCTRICA Datos técnicos
Conexión eléctrica 220-230V ~ 50-60 Hz, máx. 20 W
Clase de protección II
Cable de alimentación
( a cargo del cliente) Diámetro exterior del cable: 8,5mm máx.
Luces Dream Rect. 570x470 mm n. 12 LED bajo voltaje
Luces Dream Rect. 470x370 mm n. 4 LED bajo voltaje
Luces Dream Cube 4470x470 mm n. 10 LED bajo voltaje
Luces Dream Cube 370x370 mm n. 4 LED bajo voltaje
Luces Dream OKI Ø 470 mm n. 8 LED bajo voltaje
Luces Dream OKI Ø 370 mm n. 4 LED bajo voltaje
Transformador de seguridad 230V~/ 7V= 50-60 Hz que debe instalarse fuera de
la zona de seguridad (en conformidad con la norma
DIN VDE 0100, parte 107 – según la prescripción CEI
64/8)
Grado de protección IP67
Marcas de seguridad CE
Las instalaciones eléctricas, en conformidad con las normas nacionales e internacionales vigentes en la materia, deben
ser ejecutadas por técnicos cualicados. En el caso de que no se envíen órdenes al sistema, está prevista una función de
Time-Out que lo apaga después de, aproximadamente, 30 minutos.
Los aparatos se deben alimentar a través de un dispositivo de protección diferencial (RCD) con una corriente diferencial
de funcionamiento que no supere los 30mA.

10
Caratteristiche tecniche - Technical features - Caractéristiques techniques - Technische Eigenschaften - Características técnicas - Технические характеристики
ELEKTRISCHE INSTALLATIE Technische gegevens
Elektrische aansluiting 220-230V ~ – 50-60 Hz, max 20 W
dubbel geïsoleerd
Stroomkabel
(moet voorzien worden door de klant) Buitendiameter van de kabel: max 8,5 mm
Lichten Dream Rect. 570x470 mm 12 LEDs met laag voltage
Lichten Dream Rect. 470x370 mm 4 LEDs met laag voltage
Lichten Dream Cube 470x470 mm 10 LEDs met laag voltage
Lichten Dream Cube 370x370 mm 4 LEDs met laag voltage
Lichten Dream OKI Ø 470 mm 8 LEDs met laag voltage
Lichten Dream OKI Ø 370 mm 4 LEDs met laag voltage
Veiligheidstransformator 230V~/ 7V= 50- 60 Hz moet buiten de veiligheidszone
geïnstalleerd worden (overeenkomstig de
norm DIN
VDE 0100, deel 107 – tweede voorschrift CEI 64/8)
Beschermingsgraad IP67
Veiligheidsmerking CE
De elektrische installaties moeten uitgevoerd worden conform de van kracht zijnde nationale en internationale normen,
door vakkundige technici. Indien er geen commando’s worden verzonden naar het systeem, is er voorzien in een Time-
Out functie die het systeem na circa 30 minuten zal uitschakelen.
De apparaten moeten worden gevoed met behulp van een aardlekschakelaar die over een verschilstroom van de
werking van maximaal 30 mA beschikt.
INSTALAÇÃO ELÉCTRICA Dados técnicos
Ligação eléctrica 220-230V ~ – 50-60 Hz, max 20 W.
Classe de Protecção II
Cabo de alimentação
(instalação a cargo do cliente) Diâmetro externo do cabo: máx 8,5mm
Lâmpadas Dream Rect. 570x470 mm 12 LEDS baixa voltagem
Lâmpadas Dream Rect. 470x370mm 4 LEDS baixa voltagem
Lâmpadas Dream Cube 470x470 mm 10 LEDS baixa voltagem
Lâmpadas Dream Cube 370x370 mm 4 LEDS baixa voltagem
Lâmpadas Dream OKI Ø 370 mm 8 LEDS baixa voltagem
Освещение Dream OKI Ø 370 мм 4 LEDS baixa voltagem
Transformador de segurança 230V~/ 7V= 50-60 Hz a instalar fora da zona de
segurança (em conformidade com a norma DIN VDE
0100, parte 107 – segundo norma CEI 64/8)
Grau de protecção IP67
Marcação de segurança CE
As instalações eléctricas, em conformidade com as normas nacionais e internacionais em vigor em matéria, têm de ser
realizadas por técnicos qualicados. Caso não sejam transmitidos comandos ao sistema está prevista uma função de
Time-Out que o desliga após 30 aproximadamente minutos.
Os aparelhos devem ser alimentados através de um dispositivo de proteção diferencial (RCD), que tenha uma corrente
diferencial de funcionamento não superior a 30mA.

11
Caratteristiche tecniche - Technical features - Caractéristiques techniques - Technische Eigenschaften - Características técnicas - Технические характеристики
ELEKTRISKA KOMPONENTER Tekniska data
Elektrisk anslutning 220-230V ~ – 50-60 Hz, max 20 W
Skyddsklass II
Elektrisk kabel
(ombesörjes av kunden) Extern diameter på kabeln: max 8,5 mm
Dream rekt. 570x470 mm 12 lågvoltiga LED
Dream rekt. 470x370 mm 4 lågvoltigaLED
Dream kub lampor 470x470 mm 10 lågvoltiga LED
Dream kub lampor 370x370 mm 4 lågvoltiga LED
Dream OKI lampor, Ø470 mm 8 lågvoltiga LED
Dream OKI lampor, Ø370 mm 4 lågvoltiga LED
Säkerhetstransformator
230V~/ 7V= 50-60Hz som skall monteras utanför
säkerhetsområdet (i enlighet med DIN VDE
0100, avd. 107 – enligt rekommendation CEI 64/8)
Skyddsgrad
IP67
Certiering
CE
Den elektriska anslutningen måste utföras av en certierad elektriker i enlighet med gällande lokala och internationella regler.
Systemet stängs av automatiskt efter ca 30 minuters inaktivitet.
Apparaternas strömtillförsel ska ske via en jordfelsbrytare (RCD) vars differentialström inte överskrider 30mA.
ELEKTRISK UDSTYR Tekniske Specikationer
Elektrisk forbindelse 220-230V ~ – 50-60 Hz, max 20 W
Beskyttelsesklasse II
Ledning
(Skaes af kunden) Ekstern kabeldiameter: maks. 8,5 mm
Dream Rekt. lys 570×470 mm 12 lav spænding LEDs
Dream Rekt. lys 470×370 mm 4 lav spænding LEDs
Dream Cube lys 470×470 mm 10 lav spænding LEDs
Dream Cube lys 370×370 mm 4 lav spænding LEDs
Dream OKI lys, 470 mm dia 8 lav spænding LEDs
Dream OKI lys, 370 mm dia 4 lav spænding LEDs
Sikkerheds Transformer 230V~/ 7V= 50-60 Hz skal installers uden for
sikkerheds området (i overensstemmelse med
standard DIN VDE 0100, del 107 – passende til
recept CEI 64/8)
Beskyttelsesgrad IP67
Sikkerheds mærke CE
De elektriske systemer skal monteres af en autoriseret el-installatør, i overensstemmelse med de nationale samt
internationale regler. Hvis systemet ikke modtager kommandoer, slukkes det efter cirka 30 minutter af en indbygget
timeout-funktion. Apparaterne bør strømforsynes via en fejlstrømsafbryder (FI-afbryder), som har en fungerende
fejlstrøm, der ikke overstiger 30 mA.

12
Caratteristiche tecniche - Technical features - Caractéristiques techniques - Technische Eigenschaften - Características técnicas - Технические характеристики
INSTALACJA ELEKTRYCZNA Dane techniczne
Podłączenie elektryczne 220-230V ~ 50-60 Hz, maks. 20 W
Klasa Zabezpieczenia II
Kabel zasilania
(przygotowany przez klienta) Zewnętrzna średnica przewodu: max 8,5mm
arówki Dream Rect. 570x470 mm nr 12 diody LED niskonapięciowe
arówki Dream Rect. 470x370 mm nr 4 diody LED niskonapięciowe
arówki Dream Cube 470x470 mm nr 10 diody LED niskonapięciowe
arówki Dream Cube 370x370 mm nr 4 diody LED niskonapięciowe
arówki Dream OKI Ø470 mm nr 8 diody LED niskonapięciowe
arówki Dream OKI Ø 370 mm nr 4 diody LED niskonapięciowe
Transformator bezpieczeństwa 230V~/ 7V= 50-60 Hz do zamontowania poza
strefą bezpieczeństwa (zgodnie z normą DIN VDE
0100, część 107 – według zaleceń CEI 64/8)
Stopień zabezpieczenia IP67
Oznakowania bezpieczeństwa CE
Instalacje elektryczne spełniające wymagania mających zastosowanie norm krajowych i międzynarodowych powinny
być wykonane przez wykwalikowanych techników. W razie nieprzekazania poleceń do systemu, została przewidziana
funkcja Time-Out, która odłącza system po około 30 minutach.
Aparaty te powinny być zasilane poprzez zabezpieczające urządzenie różnicowoprądowe (RCD), o wartości prądu
różnicowego nieprzekraczającej 30mA.
ΗΛΕΚΤΡΟΛΟΓΙΚΟΣ ΕΞΟΠΛΙΣΜΟΣ Τεχνικές προδιαγραφές
Ηλεκτρολογικές συνδέσεις Τάξη προστασίας ΙΙ
Ηλεκτρικό καλώδιο
(παρέχεται από τον πελάτη) Εξωτερική διάμετρος καλωδίου: μέγιστη 8,5 mm
Φώτα Ορθογώνιου Dream 570x470 mm 12 λυχνίες LED χαμηλής τάσης
Φώτα Ορθογώνιου Dream 370x370 mm 4 λυχνίες LED χαμηλής τάσης
Φώτα Τετράγωνου Dream 470×470 mm 10 λυχνίες LED χαμηλής τάσης
Φώτα Τετράγωνου Dream 370×370 mm 4 λυχνίες LED χαμηλής τάσης
Φώτα Dream OKI, διαμέτρου 470 mm 8 λυχνίες LED χαμηλής τάσης
Φώτα Dream OKI, διαμέτρου 370 mm 4 λυχνίες LED χαμηλής τάσης
Μετασχηματιστής ασφαλείας 230V~/ 7V= 50-60 Hz για εγκατάσταση εκτός της
περιοχής ασφάλειας (σύμφωνα με το πρότυπο DIN
VDE 0100, τμήμα 107 – σύμφωνα με τις προδιαγραφές
CEI 64/8)
Βαθμός προστασίας IP67
Σήμα ασφάλειας CE
Οι ηλεκτρολογικές εργασίες πρέπει να πραγματοποιηθούν από κατάλληλα καταρτισμένο τεχνικό σύμφωνα με τους
εθνικούς και διεθνείς ισχύοντες νόμους. Αν δεν μεταδίδονται εντολές στο σύστημα προβλέπεται μια λειτουργία
χρονοδιακόπτη που το σβήνει μετά από 30 λεπτά περίπου.
Οι συσκευές πρέπει να τροφοδοτούνται με προστατευτική διάταξη ρεύματος διαρροής (RCD), με διαφορικό ρεύμα
λειτουργίας που δεν υπερβαίνει το 30mA.

13
Caratteristiche tecniche - Technical features - Caractéristiques techniques - Technische Eigenschaften - Características técnicas - Технические характеристики
ELEKTRIK EKIPMANI Teknik spesikasyonlar
Elektrik bağlantısı 220-230V ~ – 50-60 Hz, max 20 W
Korunma sınıfı II
Elektrik kablosu
(müşteri tarafından tedarik edilir) Kablonun dış çapı: maksimum 8,5mm
Dream dikdörtgen lambalar 570×470 mm 12 düşük voltajlı LED
Dream dikdörtgen lambalar 470×470 mm 4 düşük voltajlı LED
Dream Küp lambalar 470×470 mm 10 düşük voltajlı LED
Dream Küp lambalar 370×370 mm 4 düşük voltajlı LED
Dream OKI lambaları, 470 mm çap 8 düşük voltajlı LED
Dream OKI lambaları, 370 mm çap 4düşük voltajlı LED
Emniyetli Transformatör 230V~/ 7V= 50-60 Hz, emniyet bölgesinin dışına
takılmalıdır (DIN VDE 0100 standardı, bölüm 107 –
talimat CEI 64/8 uyarınca)
Korunma derecesi IP67
Emniyet işareti CE
Elektriksistemi, yürürlüktekiulusal veuluslararasıkanunlarauygunolarakyetkili birteknisyentarafındanbağlanmalıdır.
Komutların sisteme iletilmediği durumlarda, yaklaşık 30 dakika sonra kapanan bir Zaman Aşımı (Time-Out) fonksiyonu
öngörülmüştür.
Aletler, 30mA’ i aşmayan diferansiyel bir çalıştırma akımına sahip diferansiyel bir koruma cihazı (RCD) yoluyla
beslenmelidir.
IT LEGGERE ATTENTAMENTE IL PRESENTE LIBRETTO DI INSTALLAZIONE E MANUTENZIONE.
GB READ THIS INSTALLATION AND CARE MANUAL CAREFULLY.
DDIE VORLIEGENDE MONTAGE- UND WARTUNGSANLEITUNG AUFMERKSAM DURCHLESEN.
FLIRE ATTENTIVEMENT CETTE NOTICE D’INSTALLATION ET D'ENTRETIEN.
ELEA ATENTAMENTE ESTE MANUAL DE INSTALACIÓN Y MANTENIMIENTO
RUS ВНИМАТЕЛЬНО ПРОЧИТАТЬ ИНСТРУКЦИЮ ПРЕЖДЕ, ЧЕМ ПРИСТУПАТЬ К УСТАНОВКЕ
PLER COM ATENÇÃO O PRESENTE LIVRETO DE INSTALAÇÃO E MANUTENÇÃO
NL LEES DEZE MONTAGE- EN ONDERHOUDSHANDLEIDING AANDACHTIG DOOR
DK LÆS OMHYGGELIGT DENNE INSTALLATIONS- OG VEDLIGEHOLDELSESVEJLEDNING
SLÄS NOGGRANT IGENOM DENNA INSTALLATIONS- OCH UNDERHÅLLSBROSCHYR
PL NALEŻY ZAPOZNAĆ SIĘ DOKŁADNIE Z NINIEJSZĄ INSTRUKCJĄ INSTALACJI I KONSERWACJI
GR ΔΙΑΒΑΣΤΕ ΠΡΟΣΕΚΤΙΚΑ ΑΥΤΟ ΤΟ ΕΓΧΕΙΡΙΔΙΟ ΕΓΚΑΤΑΣΤΑΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ
TR BU KURULUM VE BAKIM TALİMAT KİTABINI DİKKATLİ BİR ŞEKİLDE OKUYUN
IT INDOSSARE GUANTI DI PROTEZIONE.
GB WEAR PROTECTIVE GLOVES.
DSCHUTZHANDSCHUHE TRAGEN.
FUTILISER DES GANTS DE PROTECTION.
EUTILICE GUANTES DE PROTECCIÓN.
PUTILIZAR LUVAS DE PROTEÇÃO
RUS ИСПОЛЬЗОВАТЬ ЗАЩИТНЫЕ ПЕРЧАТКИ
NL DRAAG BESCHERMENDE HANDSCHOENEN
DK BÆR BESKYTTELSESHANDSKER
SANVÄND SKYDDSHANDSKAR
PL NALEŻY ZAKŁADAĆ RĘKAWICE OCHRONNE
GR ΦΟΡΑΤΕ ΠΡΟΣΤΑΤΕΥΤΙΚΑ ΓΑΝΤΙΑ
TR KORUYUCU ELDİVEN KULLANIN

14
Premessa - Introduction - Introduction - Einführung - Introducción - Введение

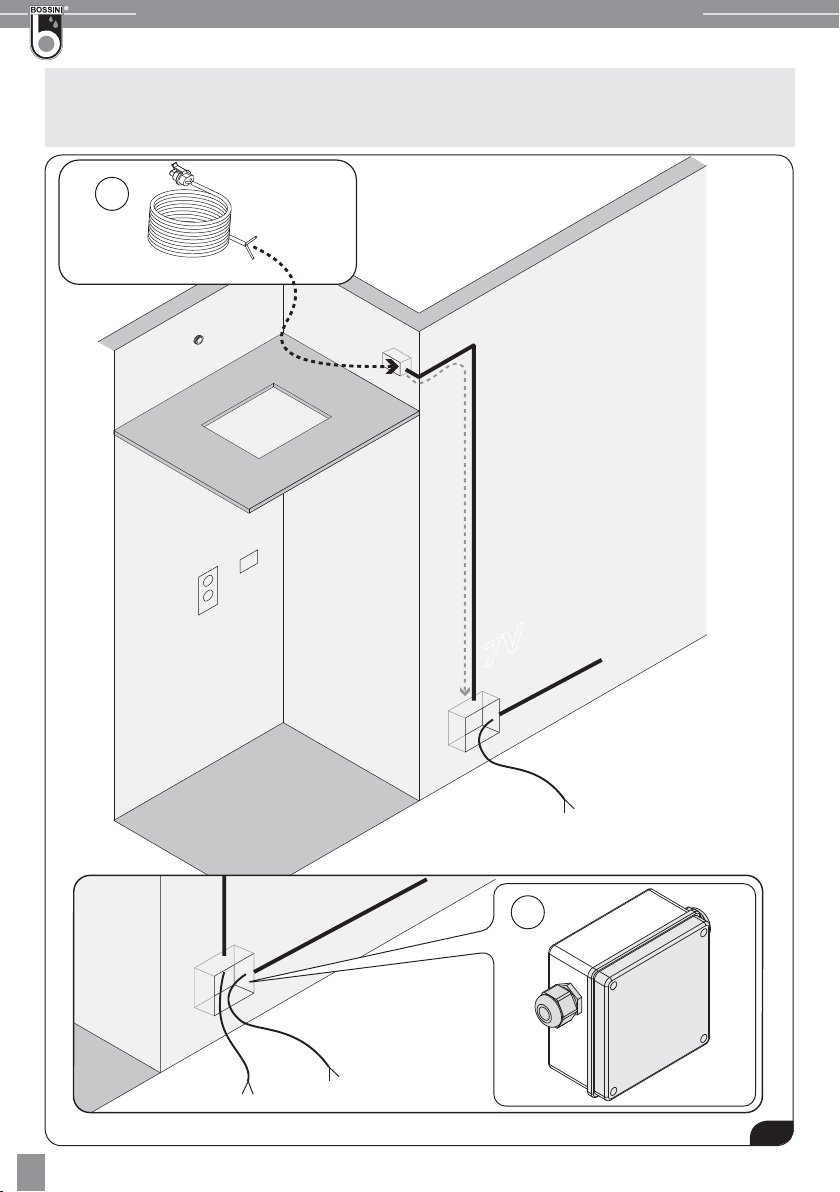

Predisporre una scatola di derivazione secondo le normative vigenti nel paese di installazione.
Ensure a junction box is readied, in accordance with current regulations within the country of installation.
Im Einklang mit der geltenden Gesetzgebung am Installationsort muss eine Anschlussdose vorgesehen werden.
Mettre en place un boîtier de dérivation dans le respect des règlementations en vigueur dans le pays d’installation.
Instalar una caja de derivación conforme a la normativa vigente en el país de instalación.
Расположить распределительный блок согласно действующим нормативам страны, в которой он устанавливается.
Preparar uma caixa de derivação de acordo com as normas vigentes no país de instalação.
Voorzie in een klemmenkast in overeenkomst met de van kracht zijnde wetgeving van het land van installatie.
Forbered en elektrisk samleboks i overenstemmelse med de gældende normer i det land, hvor installationen foregår.
Se till att det nns en kopplingsdosa i enlighet med installationslandets gällande föreskrifter.
Wyposażyć się w skrzynkę rozdzielczą, zgodnie z normami obowiązującymi w kraju, w którym instalowane jest urządzenie.
Προετοιμάστε ένα κουτί διακλάδωσης, σύμφωνα με τους ισχύοντες κανονισμούς της χώρας εγκατάστασης.
Montajın yapıldığı ülkedeki geçerli olan yönetmeliklere uygun bir bağlantı kutusu hazırlayın.
1/2” GAS
CH
1100mm
MIN
120mm
12,5mm
Controsotto
False ceiling
Zwischendecke
Faux plafond
Falso techo
Подвесной потолок
Tecto falso
Verlaagd plafond
Falsk loft
Undertaket
Podsutka
Ψευδοροφη
Yalanci tavan
MIN
190x190x70mm
220-230V
7V
NON INCLUSA - not included - nicht im lieferumfang enthalten
non inclus no incluída - не входит в комплектацию
não incluída - niet inbegrepen - medfølger ikke medföljer ej
nie załączony - δεν περιλαμβανεται - dahil değildir
MIN Ø20mm
A
5
PREDISPOSIZIONI SUGGERITE
RecommendedSetUps-EmpfohleneVorbereitendeMassnahmen-InstallationsRecommandées-PredisposicionesSuge-
ridas-DisposiçõesSugeridas-РекомендованныеПредустановки-AangeradenToepassingen-AnbefaledeTilslutnin-
ger-RekommenderadeUtföranden-SugerowaneRozmieszczenie-ΠροτεινομενεςΠροετοιμασιες-ÖNERİLENAYARLAR

15
Premessa - Introduction - Introduction - Einführung - Introducción - Введение
Ø 10mm
B
C
C1
13

16

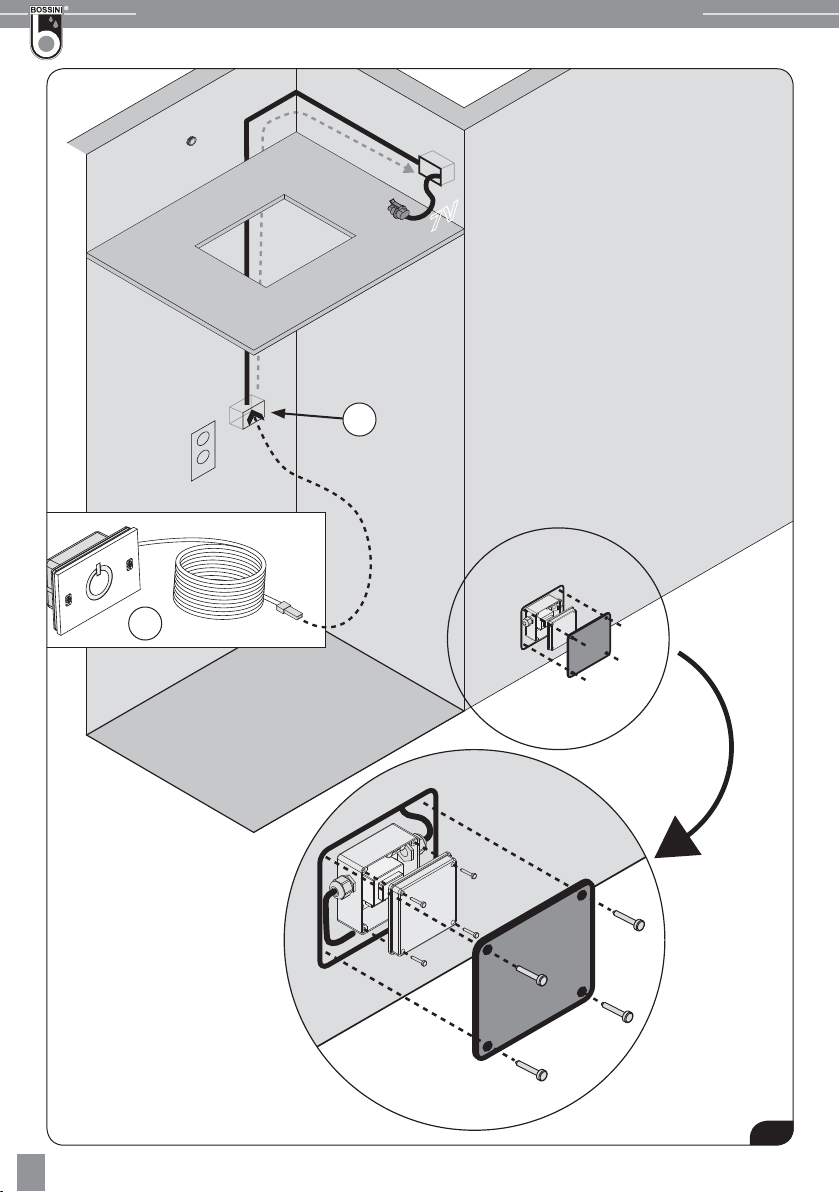

Installazione - Installation - Installation - Installation - Instalación - Установка
Dimensioni in mm - Measures in mm - Dimensions en mm - Maß im mm - Medidas en milímetros - Размеры выражены в мм
7V
220-230V
7V
220-230V
D
8
9
INSTALLAZIONE
Installation - Installation - Montage - Instalación - Instalação - Установка - Montage - Installation - Installation
- Instalacja - Εγκατασταση - KURULUM

17
Installazione - Installation - Installation - Installation - Instalación - Установка
Dimensioni in mm - Measures in mm - Dimensions en mm - Maß im mm - Medidas en milímetros - Размеры выражены в мм
220-230V
7V
E
9
OUT
7VDC
VCA
INPUT
220-230V
7V
F
20

18
Installazione - Installation - Installation - Installation - Instalación - Установка
Dimensioni in mm - Measures in mm - Dimensions en mm - Maß im mm - Medidas en milímetros - Размеры выражены в мм
220-230V
7V
OUT
7VDC
VCA
INPUT
220-230V
7V
G
20

19
Installazione - Installation - Installation - Installation - Instalación - Установка
Dimensioni in mm - Measures in mm - Dimensions en mm - Maß im mm - Medidas en milímetros - Размеры выражены в мм
PULL
PULL PULL
PULL
OUT
7VDC
VCA
INPUT
OUT
7VDC
VCA
INPUT
220-230V
7V
OUT
7VDC
VCA
INPUT
OK
NO!
H
H1

20
Installazione - Installation - Installation - Installation - Instalación - Установка
Dimensioni in mm - Measures in mm - Dimensions en mm - Maß im mm - Medidas en milímetros - Размеры выражены в мм
7V
I
6
5
