MAAX 137420 User manual

MODEL • MODÈLE • MODELO
Slider shower door with return panel
Porte de douche coulissante avec panneau de retour
Puerta corrediza de ducha con panel de retorno
137420 • 137421 • 137422
INSTALLATION INSTRUCTIONS
GUIDE D’INSTALLATION
GUÍA DE INSTALACIÓN
FOR RIGHT AND LEFT SIDE DOOR INSTALLATION
(LEFT SIDE SHOWN)
POUR INSTALLATION DE PORTE CÔTÉ DROIT ET GAUCHE
(CÔTÉ GAUCHE ILLUSTRÉ)
PARA LA INSTALACIÓN DE LA PUERTA DEL LADO DERECHO E IZQUIERDO
(SE MUESTRA INSTALACIÓN AL LADO IZQUIERDO)
SAVE THIS GUIDE FOR FUTURE REFERENCE.
CONSERVER POUR UN USAGE ULTÉRIEUR.
CONSERVE ESTE MANUAL COMO REFERENCIA.
Read all instructions carefully before proceeding.
Lire attentivement toutes les instructions avant de commencer
l’installation.
Leer detenidamente todas las instrucciones antes de comenzar
la instalación.
Serial number •Numéro de série • Número de Serie
Door
IMPORTANT • Record the serial number
IMPORTANT • Noter le numéro de série
IMPORTANTE • Registre el número de serie
Did you know you can buy MAAX replacement parts online for your product? Visit parts.maax.com for more information.
Saviez-vous que vous pouvez acheter en ligne des pièces de rechange MAAX pour votre produit? Visitez le parts.maax.com pour plus d’information.
¿Sabía que puede comprar en línea piezas de repuesto MAAX para su producto? Visite parts.maax.com para obtener más información.
Maintenance guide p.22
Guide d'entretien p.22
Guía de mantenimiento p.22

2
20
10

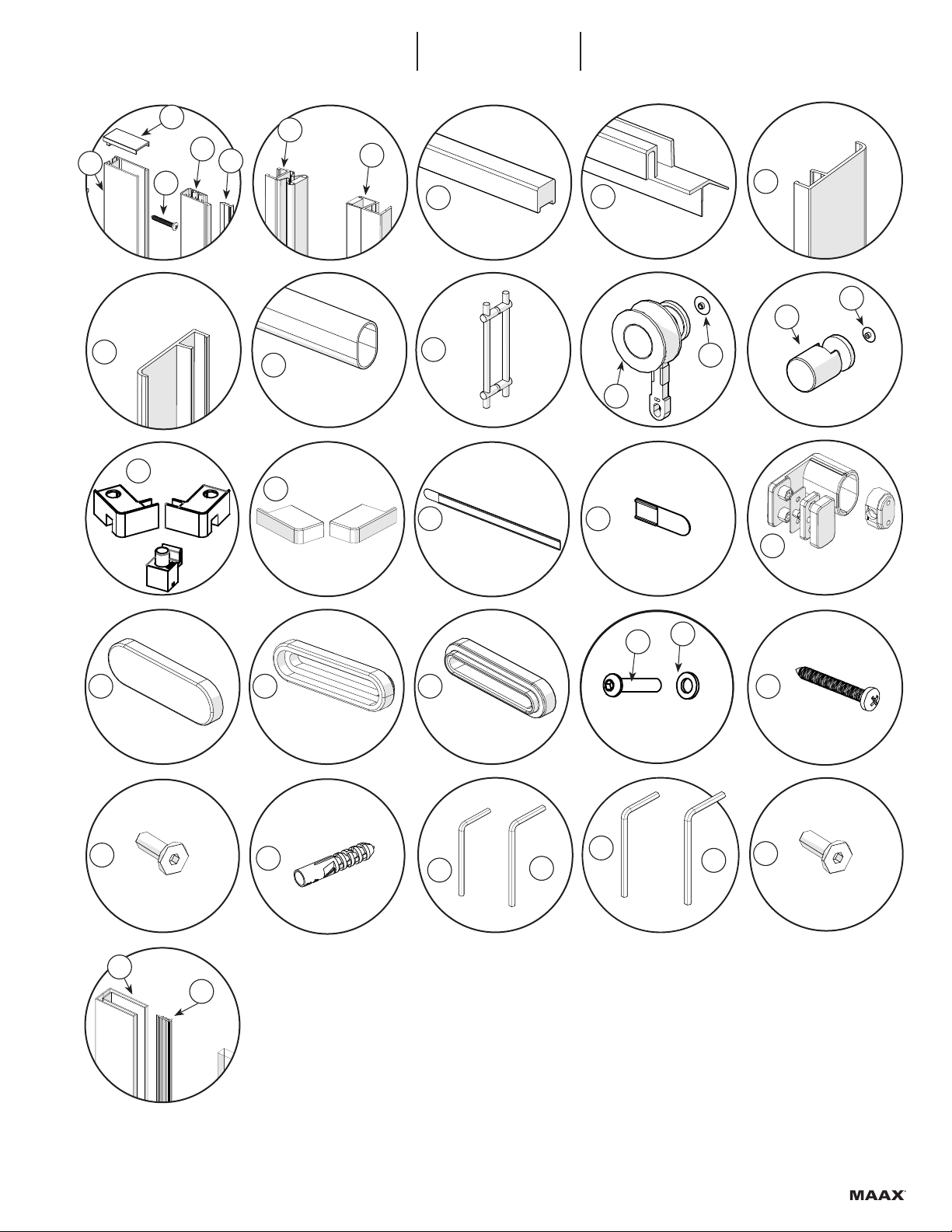

PARTS
AND COMPONENTS PIÈCES ET COMPOSANTES PIEZAS Y COMPONENTES
221
26
32 13
28
25
30
3
6
7
9
8
17
5
14
1
19
11
12
4
27
16
18
15
23
22 24
29
For Brushed Gold color only
Pour la couleur or brossé uniquement
Solo para color oro cepillado
For all colors except Brushed Gold
Pour toutes les couleurs sauf Brushed Gold
Para todos los colores excepto oro cepillado
For Brushed Gold color only
Pour la couleur or brossé uniquement
Solo para color oro cepillado
367
20
30 37
38
For all colors except Brushed Gold
Pour toutes les couleurs sauf Brushed Gold
Para todos los colores excepto oro cepillado
3
6
7
20
30 38
39
6
7
4
3

3
PARTS
AND COMPONENTS PIÈCES ET COMPOSANTES PIEZAS Y COMPONENTES
8
32
367
20
35 36
30
14
9
30
2625
10
17
5
19
11
12
27
13
22
16
18
15
21
23
24
31 33
28 29
34
2.5mm 4mm
3mm 5mm
38
39
For Brushed Gold color only
Pour la couleur or brossé uniquement
Solo para color oro cepillado
*
**
*
*
37

4
PARTS
AND COMPONENTS PIÈCES ET COMPOSANTES PIEZAS Y COMPONENTES
DOOR | PORTE | PUERTA
# Part Nom de la pièce Pieza Qt
Cant.
1 Door glass panel Panneau de porte en verre Panel de puerta en vidrio 1
2 Fixed glass panel Panneau de verre xe Panel jo en vidrio 1
3Wall jamb Montant mural Montante mural 1
4 Return glass panel Panneau de retour en verre Panel de retorno en vidrio 1
5 Threshold bar Barre du seuil Barra del umbral 1
6 U-shape gasket Joint en U Junta en forma de U 1
7 I-shape gasket Joint en I Junta en forma de I 1
8 Drip shield Déecteur Deector 1
9 Fixed panel gasket Joint d'étanchéité du panneau xe Junta de estanqueidad del panel jo 1
10 Door panel gasket Joint d'étanchéité de la porte Junta de estanquidad de la puerta 1
11 Door magnetic gasket Joint d'étanchéité
magnétique de la porte
Junta de estanquidad
magnética de la puerta 1
12 Magnetic gasket Joint d'étanchéité magnétique Junta de estanquidad magnética 1
13 Header Rail Riel 1
14 Handle Poignée Manija 1
15 Roller Roulette Rodamiento 2
16 Anti-jump Anti-saut Anti-salto 1
17 Door guide Guide de porte Guía de puerta 1
18 Screw cover (small) Cache-vis (petit) Cubretornillo (pequeño) 2
19 Threshold cap Capuchon de la barre du seuil Tapa de la barra del umbral 1
20 Wall jamb cap Capuchon de montant mural Tapa de la jamba mural 1
21 Screw cover (big) Cache-vis (gros) Cubretornillo (grande) 2
22 Header cap (long) Capuchon de rail (long) Tapa del riel (larga) 1
23 Header cap (short) Capuchon de rail (court) Tapa del riel (corta) 1
24 Corner bracket Support en coin Soporte de esquina 1
25 Tightening block cap Capuchon de bloc de serrage Tapa del bloque de sujeción 2
26 Header bracket Support de rail Soporte de riel 2
27 Tightening block Bloc de serrage Bloque de sujeción 2
28 M6x30 hex screw Vis hexagonale M6x30 Tornillo hexagonal M6x30 2
29 Stainless washer Rondelle en acier inoxydable Arandela inoxidable 1
30 ST4x30 B head screw Vis à tête B ST4x30 Tornillo de cabeza B ST4x30 8
31 ST4x35 CSK screw Vis CSK ST4x35 Tornillo CSK ST4x35 2
32 Wall anchor Ancrage mural Anclaje mural 10
33 Allen key 2.5mm Clé Allen 2.5mm Llave Allen 2.5mm 1
34 Allen key 3mm Clé Allen 3mm Llave Allen 3mm 1
35 Allen key 4mm Clé Allen 4mm Llave Allen 4mm 1
36 Allen key 5mm Clé Allen 5mm Llave Allen 5mm 1
37 Header screw Vis pour rail Tornillo para riel 1
38* Brushed Gold wall jamb Montant mural en or brossé Montante mural en oro cepillado 1
39* I-shape gasket for Brushed Gold Joint en I pour or brossé Junta en forma de I para oro cepillado 1
For Brushed Gold color only
Pour la couleur or brossé uniquement
Solo para color oro cepillado
*
*
*

55

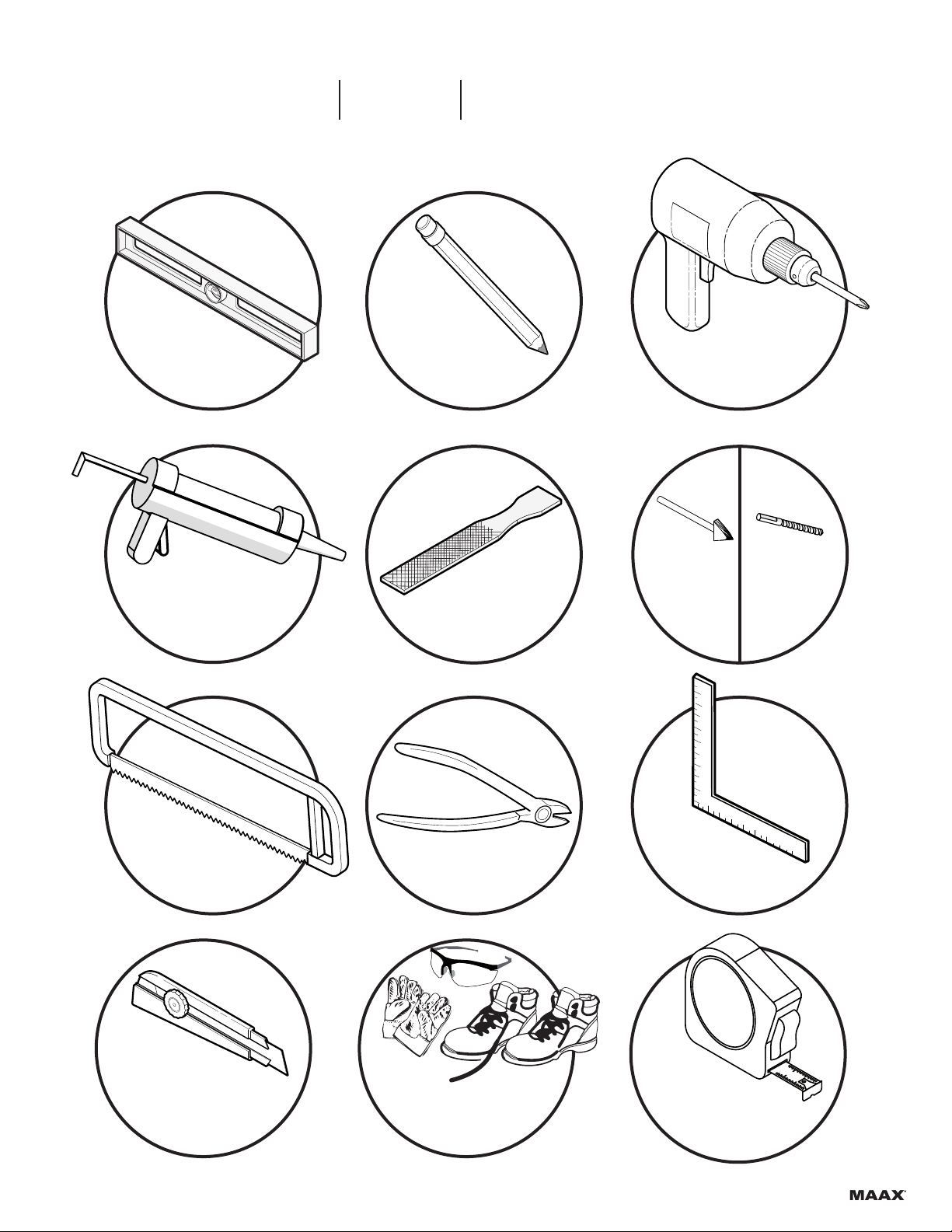

TOOLS
REQUIRED OUTILS REQUIS HERRAMIENTAS NECESARIAS
Electric drill
Perceuse électrique
Taladro eléctrico
Level
Niveau
Nivel
Pencil
Crayon
Lápiz
Clear silicone sealant
Silicone claire
Sellador de silicona
transparente
Measuring tape
Ruban à mesurer
Cinta métrica
Hand-file
Lime
Lima
Cutting pliers
Pince coupante
Alicate de
corte
Hacksaw
Scie à métaux
Sierra para
metal
Square
Équerre
Escuadra
Utility knife
Couteau à lame
rétractable
Cuchillo multiuso
Security equipment
Équipement de sécurité
Equipamiento
de seguridad
¼''ceramic drill bit
Mèche à céramique
de ¼ po.
Broca para
ceramica
⅛"drill bit
Mèche de ⅛ po.
Broca de ⅛"

6

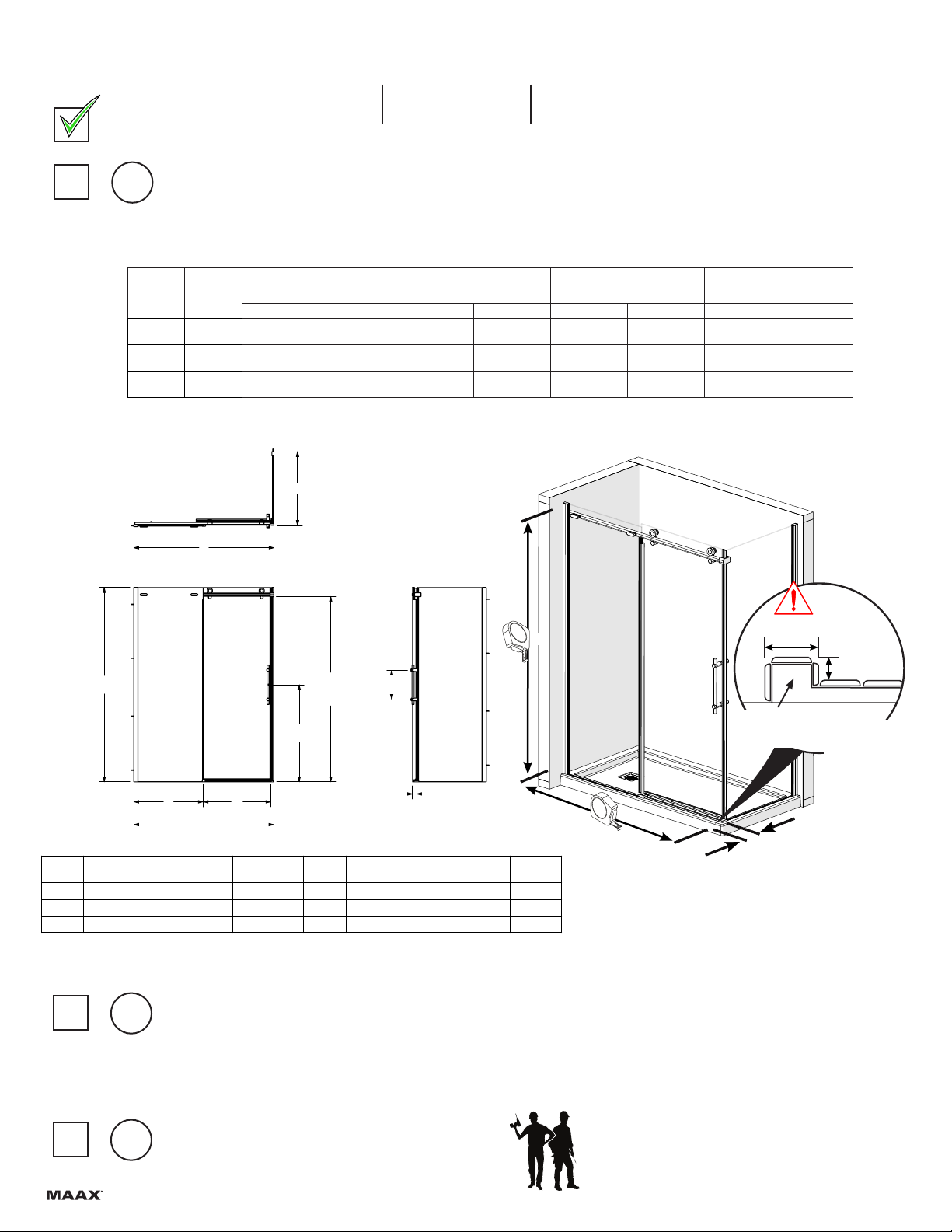

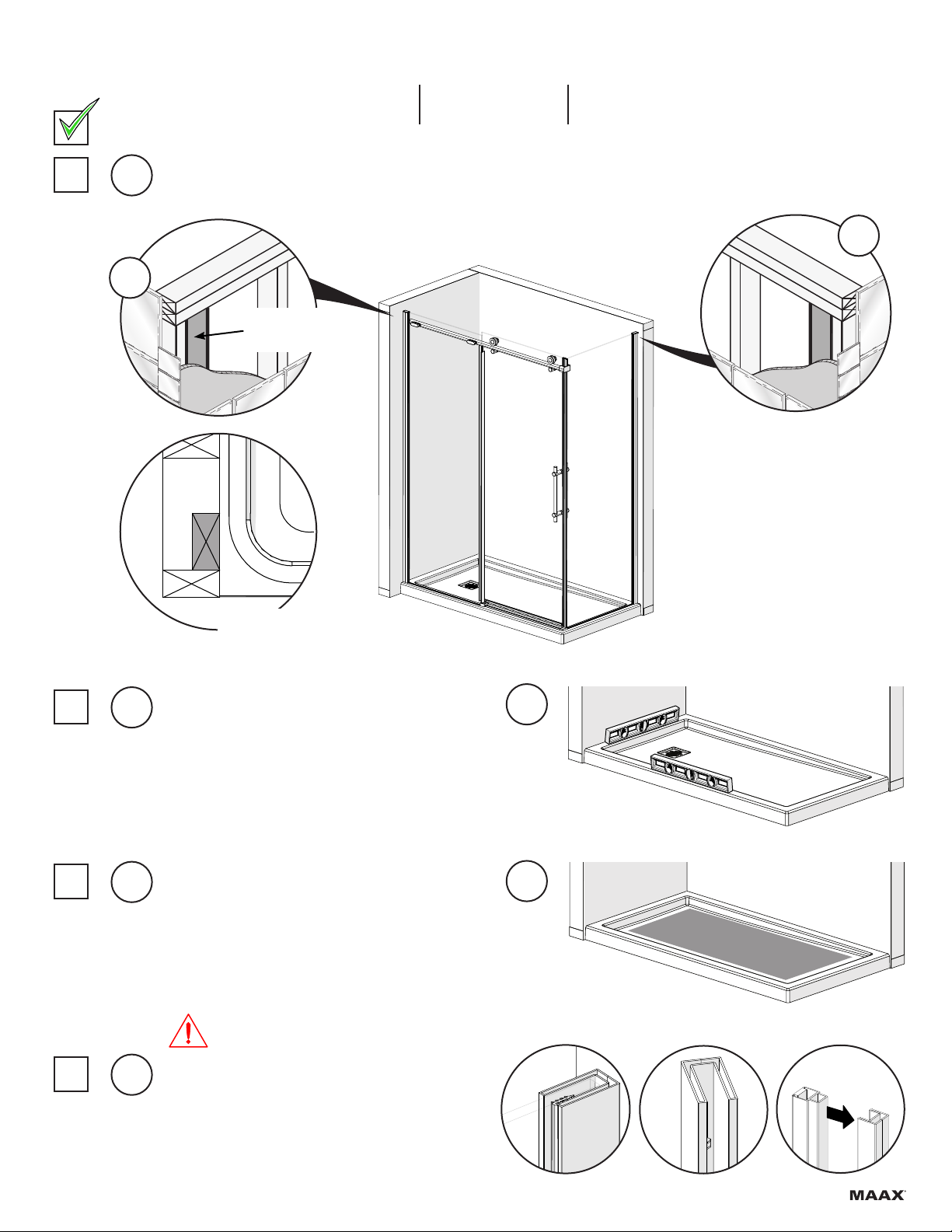

BEFORE
YOU BEGIN AVANT DE COMMENCER ANTES DE COMENZAR
A
Compare the shower enclosure measurements to the chart below. If they are out of range you won't be able to install this
door in your shower.
Comparer les mesure de la cabine de douche avec les valeurs du tableau ci-dessous. Si les mesures de votre alcôve excèdent
les minimums ou maximums dans la tableau, vous ne pourrez pas installer cette porte dans votre douche.
Comparar las medidas de su cabina de ducha con las de la tabla abajo. Si están fuera de rango, no podrá instalar esta puerta
en su ducha.
BHorizontal and vertical studs are needed in order to install the water fixtures. See appropriate installation guides.
Des 2' x 4' horizontaux et verticaux doivent être installés pour l’installation des composantes de robinetterie. Voir les guides
d’installation correspondants.
Se necesitan montantes horizontales y verticales para poder instalar los accesorios de plomería. Ver las guías de instalación
apropiadas.
CA two person installation is recommended.
Une installation par deux personnes est recommandée.
Se recomienda realizar la instalación entre dos personas.
STANDARD
Toutes ces dimensions sont approximatives. Afin d’assurer une installation parfaite,
les dimensions de la structure doivent être vérifiées à partir de l’unité.
78"
F O
L
74 1/2"
39"
L
R
1 3/4"
11 3/4"
Scale 1:32
must be verified against the unit to ensure proper fit.
All dimensions are approximate. Structure measurements
Code Description L Adjustable F O R
Wall
adjustment
137420
Odyssey Slider door 57"-59 1/2" x 78"
57" - 59 1/2" 27 7/8" 24 1/2" - 25" - 5/8"
137421
Odyssey Slider door 45"-47 1/2" x 78"
45" - 47 1/2'' 21 7/8" 18 1/4" - 18 3/4" - 5/8"
137422
ODYSSEY RETURN PANEL 32"
- - - 29 7/16" - 30 3/16" 3/4"
L
2½" MIN
1⅞" MIN
2 5/8" MIN
SIDE VIEW
VUE DE CÔTÉ
VISTA LATERAL
Threshold
Seuil
Umbral
Threshold
Seuil
Umbral
T
H
Alcove/Nicho
Height/Hauteur/Altura
(H)
Length/Longueur/Longitud
(L)
Width threshold/Largeur de
seuil/Ancho del umbral
(T)
Depth/Profondeur/
Profundidad
Min. Max. Min. Max. Min. Max. Min. Max.
48" 78"
(1981mm) -44"
(1118mm) 47" (1194mm) 1 3/4"
(44mm) -
60" 78"
(1981mm) -57" (1448mm)
59 1/2"
(1512mm)
1 3/4"
(44mm) -
RP 32" - 78"
(1981mm) -----30" (762mm)
31"
(787mm)

7
BEFORE
YOU BEGIN AVANT DE COMMENCER ANTES DE COMENZAR
Doubled stud
Montant double
Montante doble
DDouble the studs (2x4) where the wall jambs will be installed.
Doubler les montants de bois (2x4) là où les montants muraux seront installés.
Duplique los montantes (2x4) en los lugares en los que se instalarán las jambas murales.
D
EVerify that the shower base is perfectly leveled.
Vérifier que la base est parfaitement de niveau.
Verificar que la base de lucha esta complemente nivelada.
E
TOP VIEW
VUE DE DESSUS
VISTA SUPERIOR
D
FPlace cardboard at the bottom of base to protect nish.
Placer le carton à l'intérieur de la base pour protéger la
finition.
Coloque el cartón en la parte inferior de la base para
proteger el acabado.
F
GIf you bought a brushed gold nish door, please pay
attention to unique steps on pages 8, 9, 10, 11 and 12.
Si vous avez acheté une porte au fini or brossé,
veuillez prêter attention aux étapes uniques aux pages
8, 9, 10, 11 et 12.
Si compró una puerta con acabado dorado cepillado,
preste atención a los pasos únicos en las páginas 8, 9, 10,
11 y 12.

8
Parts required:
Pieces requis:
Partes requeridas:
1

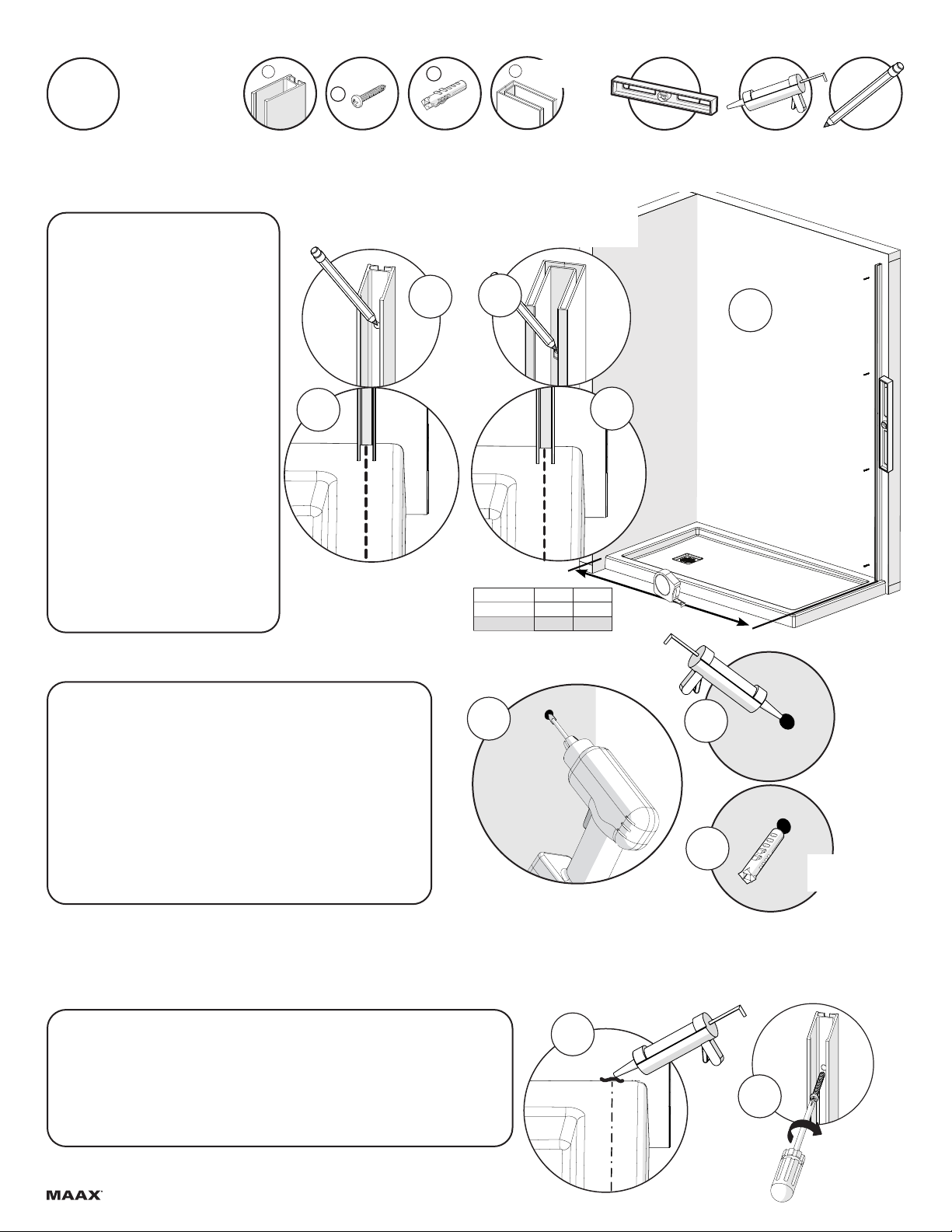

RETURN PANEL WALL JAMB INSTALLATION
INSTALLATION DU MONTANT MURAL DU PANNEAU DE RETOUR
INSTALACIÓN DEL MONTANTE MURAL DEL PANEL DE RETORNO
B1B2
Inside
Intérieur
Interior
*B3
C. Apply a bead of silicone at the bottom where the wall jamb will sit.
Place the wall jamb back against the wall and fasten with the provided screws.
C. Appliquer un cordon de silicone sur le seuil contre le mur où le montant mural
sera installé.
Placer le montant mural contre le mur et visser à l'aide des vis fournies.
C. Aplicar un cordón de silicona en la parte inferior del umbral contra el muro
donde el montante mural sera instalado.
Colocar el montante mural contra la pared y sujetar con los tornillos suministrados.
C1
B. Drill the holes with a 1/8 drill bit. [For ceramics and wall anchors
always use a ceramics 1/4" drill bit]. Apply silicone inside the holes.
*Insert the wall anchors if there is no stud behind the wall jamb.
B. Percer les trous avec avec une mèche de 1/8 po. [Pour de
la céramique et des ancrages muraux, toujours prendre une
mèche à céramique 1/4 po.].
Appliquer du silicone dans les trous.
*Insérer des ancrages muraux s'il n'y a pas de montants en
bois à l'arrière des montants muraux.
B. Taladrar los agujeros con una broca de 1/8". [Para taladrar
azulejos y anclajes de pared, use siempre una broca para cerámica
de 1/4".]. Aplique silicona dentro de los agujeros.
*Inserte los anclajes de pared, si no hay montantes detras de los
montantes murales.
Parts required:
Pieces requis:
Partes requeridas:
1x 4
A. Place the wall jamb on the middle
of the threshold and against the shower
wall (return panel side) and verify that is
leveled. Ensure it falls between the min
and the max values of your alcove width
shown in the table below. Mark the posi-
tion of the wall jamb fastening holes on
the shower wall. Remove the wall jamb.
See also the images for brushed gold.
A. Mettre le montant mural au milieu
du seuil et contre le mur de douche
(côté panneau de retour) et valider
qu'il est de niveau. Assurez-vous
qu'il se situe entre le minimum et
la valeur maximale de la largeur de
votre alcôve indiqué dans le tableau
ci-dessous.Marquer la position des
trous de xation du montant mural.
Enlever le montant mural. Voir aussi
les images pour or brossé.
A. Colocar el montante mural en el
medio del umbral y contra la pared de
la ducha (del lado del panel de retorno)
y verique que esta a nivel. Asegúrese
de que se encuentra entre el mínimo y
el valor máximo de su ancho de alcoba
que se muestra en la siguiente tabla.
Marcar la posición de los oricios de
jación del montante mural. Retirar el
montante. Ver también las imagenes
para oro cepillado.
A2
32
A3
3
30
x 4
x 1
A1
38
x 1
Brushed Gold
Or Brossé
Oro cepillado
A3
A1
For Brushed Gold color only
Pour la couleur or brossé uniquement
Solo para color oro cepillado
Alcove/Nicho Min. Max.
48" 44" 46"
60" 56" 58"
C2

9
2Parts required:
Pieces requis:
Partes requeridas:
3
x 1 x 1
6
x 1
7
RETURN PANEL INSTALLATION
INSTALLATION DU PANNEAU DE RETOUR
INSTALACIÓN DEL PANEL DE RETORNO
A2
A. Slide the U-shaped gasket in the wall jamb
with the long side facing the outside (not for
brushed gold nish). Insert glass inside wall
jamb. From within the shower, install the I-sha-
ped gasket between the glass and the wall jamb
(see also image for brushed gold).
A. Faites glisser le joint d'étanchéité en U
dans le montant mural avec le côté long vers
l'extérieur (Ne pas installer pour le ni or
brossé). Insérer le verre à l'intérieur du
montant mural. De l'intérieur de la douche,
installer le joint d'étanchéité en I entre le
verre et le montant mural (voir aussi l'image
pour or brossé).
A. Deslizar la junta de estanqueidad en U
dentro de la jamba mural con el lado largo
mirando hacia fuera (no instalar para el acabado
oro cepillado). Inserte el vidrio dentro del
montante mural. Desde el interior de la ducha,
instalar la junta de estanqueidad en I entre el
vidrio y el montante mural (ver también la imagen
para oro cepillado).
A1
INSIDE
INTÉRIEUR
INTERIOR
A3
B. Cut the I-shape gasket excess. Install the wall jamb cap.
B. Couper l'excédent du joint en I. Installer le capuchon de montant mural.
B. Cortar el excedente de la junta en I. Instalar la tapa del montante mural.
24h
B
39
x 1
For Brushed Gold
Pour Or Brossé
Para Oro cepillado
NOT for Brushed Gold
Pas pour Or Brossé
NO para Oro cepillado
INSIDE
INTÉRIEUR
INTERIOR
A3
For Brushed Gold color only
Pour la couleur or brossé uniquement
Solo para color oro cepillado

10
3
A. Insert the magnetic gasket in the return panel edge with the magnet
facing the inside.
A. Insérer le joint d'étanchéité magnétique dans le bord du panneau
de retour avec le côté long vers l'extérieur.
A. Deslizar la junta de estanqueidad magnética dentro de la jamba mural
con el lado largo mirando hacia fuera.
Parts required:
Pieces requis:
Partes requeridas:
B. Temporarily insert the U-shape gasket (not for brushed gold nish)
and the wall jamb on the xed panel. Place and hold them on the threshold
against the shower wall parallel to front edge of the shower base and level.
B. Insérer temporairement le joint en U (Ne pas installer pour le ni
or brossé) et le montant mural sur le panneau xe. Placez-les et
tenez-les sur le seuil contre le mur de la douche parallèle au bord
avant de la base de douche et mettre à niveau.
B. Insertar temporalmente la junta en forma de U (no instalar para el
acabado oro cepillado) y la jamba mural en el panel jo. Colóquelos y
sosténgalos en el umbral contra la pared de la ducha paralelo al borde
frontal de la base de la ducha y a nivel.
A
C. Temporarily Install in place the threshold bar, the door guide and the
threshold cap. Mark the position of the wall jamb, the xed panel and the
threshold bar. Remove xed panel from the shower.
C. Installer temporairement la barre du seuil, le guide de porte et le
capuchon de la barre du seuil. Marquer la position du montant de mur,
du panneau xe et de la barre de seuil. Retirez le panneau xe de la
douche.
C. Instalar temporalmente la barra del umbral, la guía de puerta y la tapa
de la barra del umbral. Marcar la posición del montante mural, el panel
jo y la barra del umbral. Quitar el panel jo de la ducha.
3
x 1 x 1
5
x 1
12

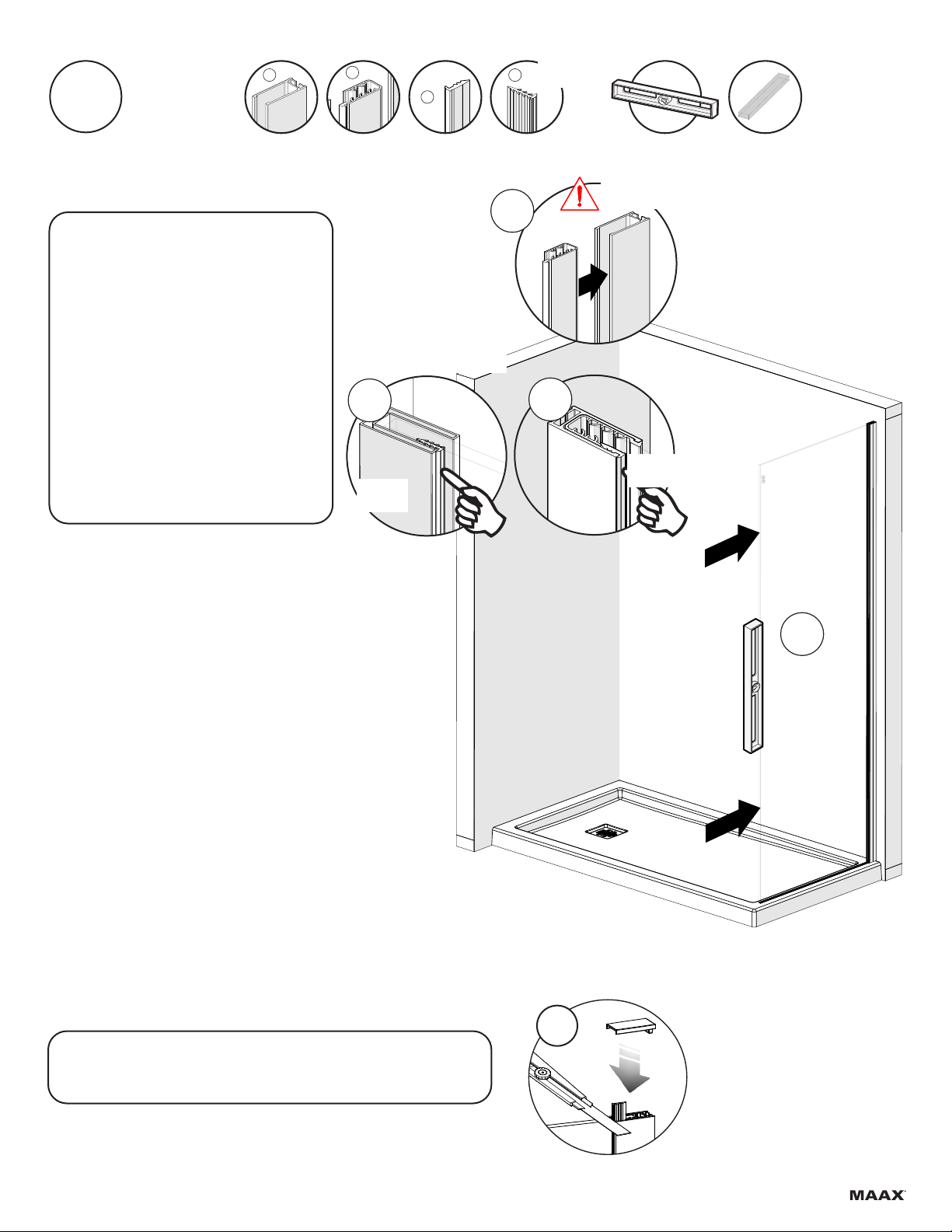

DRY FIT FIXED PANEL TO POSITION WALL JAMB
AJUSTEMENT À SEC DU PANNEAU FIXE POUR PLACER LE MONTANT MURAL
AJUSTE EN SECO DEL PANEL FIJO PARA POSICIONAR EL MONTANTE MURAL
x 1
17
x 1
19
Two person for this step are
recommended.
Deux personnes pour cette
étape sont recommandées.
Se recomiendan dos personas
para este paso.
B2
B1
C1
C2
NO U-shape gasket for Brushed Gold
Pas de joint en U pour Or Brossé
NO junta en forma de U para Oro cepillado

11
Parts required:
Pieces requis:
Partes requeridas:
4x 4
FIXED PANEL WALL JAMB INSTALLATION
INSTALLATION DU MONTANT MURAL DU PANNEAU FIXE
INSTALACIÓN DEL MONTANTE MURAL DEL PANEL FIJO
A. Place the wall jamb on the the threshold and
against the shower wall aligned with the pre-
viously marked position. Verify that is leveled.
Mark the position of the wall jamb fastening holes
on the shower wall. Remove the wall jamb. See
also the images for brushed gold.
A. Mettre le montant mural sur le seuil et contre
le mur de douche aligné avec la position précé-
demment marquée. Valider qu'il est de niveau.
Marquer la position des trous de xation du
montant mural. Enlever le montant mural. Voir
aussi les images pour or brossé.
A. Colocar el montante mural sobre el umbral y
contra la pared de la ducha alineado con la posi-
ción previamente marcada. Vericar que esta a
nivel. Marcar la posición de los oricios de ja-
ción del montante mural. Retirar el montante. Ver
también las imagenes para oro cepillado.
A1
B. Drill the holes with a 1/8 drill bit. [For ceramics and wall anchors
always use a ceramics 1/4" drill bit]. Apply silicone inside the holes.
*Insert the wall anchors if there is no stud behind the wall jamb.
B. Percer les trous avec une mèche de 1/8 po. [Pour de la céra-
mique et des ancrages muraux, toujours prendre une mèche à
céramique 1/4 po.]. Appliquer du silicone dans les trous.
*Insérer des ancrages muraux s'il n'y a pas de montants en bois à
l'arrière des montants muraux.
B. Taladrar los agujeros con una broca de 1/8". [Para taladrar azulejos
y anclajes de pared, use siempre una broca para cerámica de 1/4".].
Aplique silicona dentro de los agujeros.
*Inserte los anclajes de pared, si no hay montantes detras de los
montantes murales.
B1B2
Inside
Intérieur
Interior
*B3
C. Apply a bead of silicone at the bottom where the wall
jamb will sit.
Place the wall jamb back against the wall and fasten with
the provided screws. See also the image for brushed gold.
C. Appliquer un cordon de silicone sur le seuil contre le
mur où le montant mural sera installé.
Placer le montant mural contre le mur et visser à l'aide
des vis fournies. Voir aussi l'image pour or brossé.
C. Aplicar un cordón de silicona en la parte inferior del um-
bral contra el muro donde el montante mural sera instalado.
Colocar el montante mural contra la pared y sujetar con los
tornillos suministrados. Ver también la imagen para oro
cepillado.
C1
32
A2
C2
30
x 4
x 1 x 1
Brushed Gold
Or Brossé
Oro cepillado
A2
For Brushed Gold color only
Pour la couleur or brossé uniquement
Solo para color oro cepillado
C2
For Brushed Gold color only
Pour la couleur or brossé uniquement
Solo para color oro cepillado
338

12
5Parts required:
Pieces requis:
Partes requeridas:
FIXED PANEL INSTALLATION
INSTALLATION DU PANNEAU FIXE
INSTALACIÓN DEL PANEL FIJO
A3
6
x 1
A. Place the door panel inside the shower.
Slide the U-shaped gasket in the wall jamb
with the long side facing the outside (not for
brushed gold nish). Insert glass inside wall
jamb. From within the shower, install the I-
shaped gasket between the glass and the
wall jamb (see also image for brushed gold).
A. Mettre le panneau de porte à l'interieur
de la douche. Faites glisser le joint d'étan-
chéité en U dans le montant mural avec le
côté long vers l'extérieur (Ne pas installer
pour le ni or brossé). Insérer le verre à
l'intérieur du montant mural. De l'intérieur
de la douche, installer le joint d'étanchéité en
I entre le verre et le montant mural (voir aussi
l'image pour or brossé).
A. Colocar el panel de puerta dentro de la
ducha. Deslizar la junta de estanqueidad en
U dentro de la jamba mural con el lado largo
mirando hacia fuera (no instalar para el aca-
bado oro cepillado). Inserte el vidrio dentro del
montante mural. Desde el interior de la ducha,
instalar la junta de estanqueidad en I entre
el vidrio y el montante mural (ver también la
imagen para oro cepillado).
A2
INSIDE
INTÉRIEUR
INTERIOR
A4
9 x1
7 x1
10 x1
100%
6Parts required:
Pieces requis:
Partes requeridas:
13
x 1
B. Arm Soft Close damping system.
B. Armer le système d'amortissement du
Glissement en douce.
B. Extender el brazo del Soft Close.
SOFT CLOSE PREPARATION
PRÉPARATION DU GLISSEMENT EN DOUCE
PREPARACIÓN DEL SOFT CLOSE
7
x 1
B. Cut the I-shape gasket excess. Install the wall jamb cap.
B. Couper l'excédent du joint en I. Installer le capuchon de montant mural.
B. Cortar el excedente de la junta en I. Instalar la tapa del montante mural.
24h
B
A1
39
x 1
For Brushed Gold
Pour Or Brossé
Para Oro cepillado
NOT for Brushed Gold
Pas pour Or Brossé
NO para Oro cepillado
INSIDE
INTÉRIEUR
INTERIOR
A4
For Brushed Gold color only
Pour la couleur or brossé uniquement
Solo para color oro cepillado

13
Parts required:
Pieces requis:
Partes requeridas:
7
HEADER INSTALLATION
INSTALLATION DU RAIL
INSTALACIÓN DEL RIEL
A. Disassemble the corner bracket. Slide out the cover. Unscrew
the screw from the header. Insert the corner bracket on the header,
secure the bracket with the screw. Slide back in the cover.
A. Démonter le support en coin. Faites glisser le couvercle. Dévis-
sez la vis du rail. Insérer le support en coin sur le rail, xer le
support avec la vis. Remetre le couvercle en place.
A. Desmontar el soporte de esquina. Deslizar la cubierta. Desator-
nillar el tornillo del riel. Insertar el soporte de esquina en el riel, jar
el soporte con el tornillo. Deslizar de nuevo la cubierta en su lugar.
37
x 2
x 1 x 1
x 1
3mm
2.5mm
A1
A2
A3
A4
A5
24
13
33 34

14
B. Secure the header and corner bracket to the return panel with
the screws and the 3mm allen key. Assemble the header to the xed
panel with the header bracket and the tightening block. Verify that
the header is leveled. There is a 2" (50mm) adjustment on the hea-
der brackets.
B. Fixer le rail et le support en coin au panneau de retour avec
les vis et la clé allen 3mm. Assembler le rail au panneau xe avec
le support de rail et le bloc de serrage. Valider qu'il est de niveau.
Il y a un ajustement de 2 po (50 mm) sur les supports de rail.
B. Asegurar el riel y el soporte de esquina al inserto panel de re-
torno con los tornillos y la llave allen 3mm. Ensamblar el riel al panel
jo con el soporte del riel y el bloque de sujeción.Vericar que esta a
nivel. Hay un ajuste de 2" (50mm) en los soportes del riel.
A. Assemble the rollers through the top holes of the door panel.
Tighten with the 5mm allen key.
A. Assembler les roulettes dans les trous supérieurs du panneau de
porte. Serrer avec la clé allen 5mm.
A. Ensamblar los rodamientos a través de los agujeros superiores
del panel de la puerta. Apretar con la llave allen 5mm.
HEADER INSTALLATION
INSTALLATION DU RAIL
INSTALACIÓN DEL RIEL
9Parts required:
Pieces requis:
Partes requeridas:
DOOR PANEL PREPARATION
PRÉPARATION DU PANNEAU DE PORTE
PREPARACIÓN DEL PANEL DE LA PUERTA
x 2
15
INSIDE
INTÉRIEUR
INTERIOR
A
36 5mm
x 1
100%
100%
0 - 50mm
0 - 2" Adjustment
Ajustement
Ajuste
TOP VIEW
VUE DE DESSUS
VISTA SUPERIOR
B1
Parts required:
Pieces requis:
Partes requeridas:
8x 2
33
x 1
x 2
26
27 28 29 34
4mm
2.5mm
B2
INSIDE
INTÉRIEUR
INTERIOR
100%
100%
B3
x 1
x 1 24
13

15
Parts required:
Pieces requis:
Partes requeridas:
10
DOOR INSTALLATION
INSTALLATION DE LA PORTE
INSTALACIÓN DE LA PUERTA

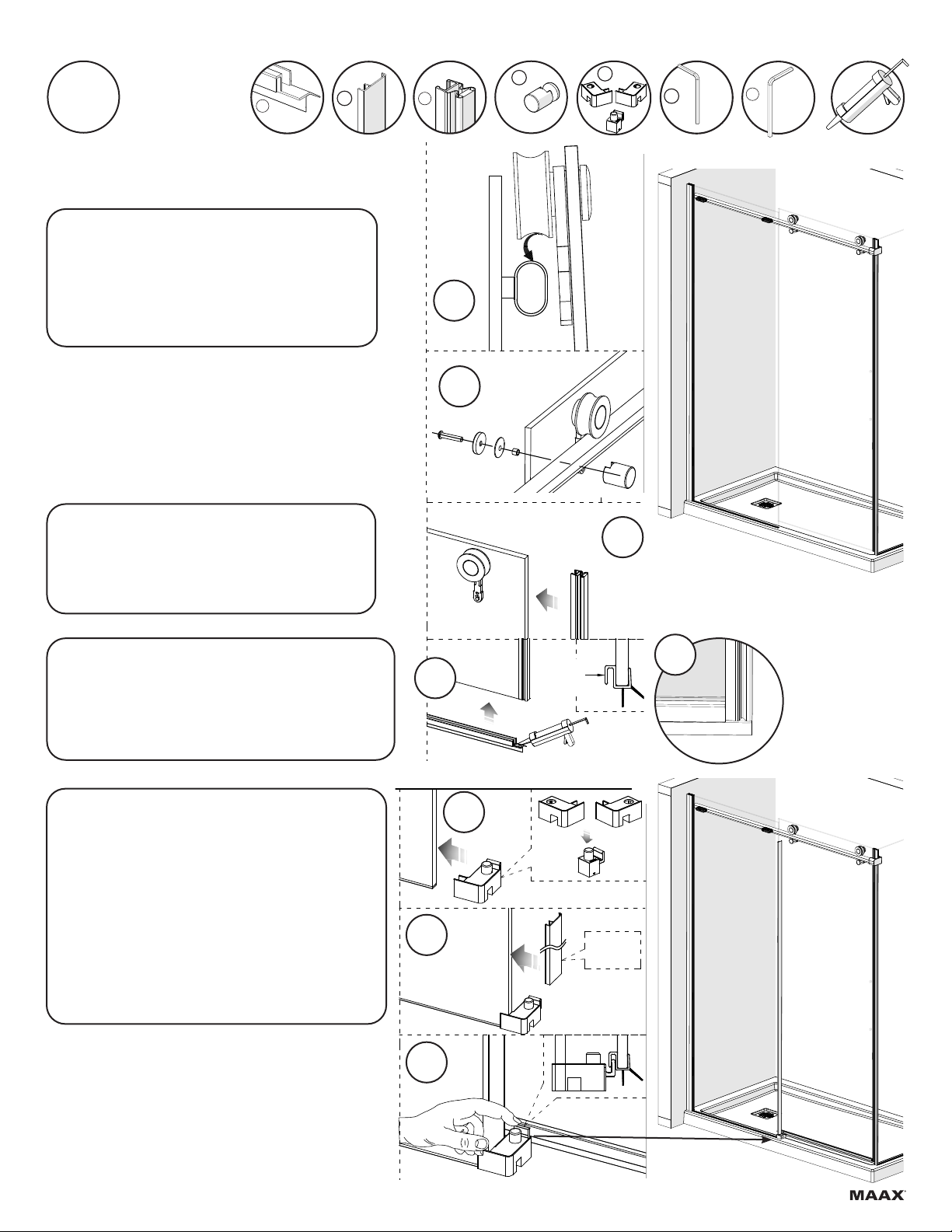

A. Lift the door and mount the rollers on the header.
Install two anti-jumps on the lower holes of the door.
A. Soulever la porte et monter les roulettes sur le rail.
Installer deux anti-sauts sur les trous inférieurs de la
porte.
A. Levantar la puerta y montar los rodamientos en el riel.
Instalar dos anti-saltos en los orificios inferiores de la
puerta.
D. Assemble the door guide with appropriate (L or R) co-
ver according to the door opening. Apply a bead of silicone
under the guide and place it on the threshold against the
xed panel. Install the gasket on the xed panel. Push door
guide to engage door.
D. Assembler le guide de porte avec le couvercle ap-
proprié (L ou R) en fonction de l'ouverture de la porte.
Appliquer un cordon de silicone sous le guide et pla-
cez-le sur le seuil contre le panneau xe. Installer le
joint sur le panneau xe. Pousser le guide de porte
pour engager la porte.
D. Ensamblar la guía de la puerta con la cubierta adecuada
(L o R) de acuerdo con la apertura de la puerta. Aplicar
silicona debajo de la guía y colocar en el umbral contra el
panel jo. Instalar la junta en el panel jo. Empujar la guía
de la puerta para engancharla.
x 1x 2
9
x 1
LR
L=1835mm
(72 ¼”)
A1
A2
17
16
x 1
4mm
34
LR
L=1835mm
(72 ¼”)
D2
D3
D1
36 5mm
x 1
B. Install the magnetic gasket on the edge, on the same side
of the handle holes.
B. Installer le joint magnétique sur le bord, du même
côté des trous de poignée.
B. Instalar la junta magnética en el borde, del mismo lado
de los agujeros de la manija.
B
C. Apply a bead of silicone on the notched side of the drip shield
and install centered on the bottom edge of the door.
C. Appliquer un joint de silicone sur le côté entaillé du
déecteur et l'installer centré dans le bord inférieur de la
porte.
C. Aplicar silicona en el lado con muescas del deector e
instalarlo centrado en el borde inferior de la puerta.
OUTSIDE
EXTÉRIEUR
EXTERIOR
11
x 1
x 1
8
C2
C1

16
Parts required:
Pieces requis:
Partes requeridas:
11 14
x 2
HANDLE INSTALLATION
INSTALLATION DE LA POIGNÉE
INSTALACIÓN DE LA MANIJA
x 1
2.5mm
33
A. Install the handle on the door as shown.
A. Installer la poignée sur la porte tel que démontré.
A. Instalar la manija en la puerta como se muestra en la ilustración.
OUTSIDE
EXTÉRIEUR
EXTERIOR
A

17
Parts required:
Pieces requis:
Partes requeridas:
12
DOOR ADJUSTMENT
AJUSTEMENT DE LA PORTE
AJUSTE DE LA PUERTA
1mm-3mm
(1/32”- 1/8”)
A
1mm-3mm
(1/32”- 1/8”)
x 1
4mm
34 36 5mm
x 1

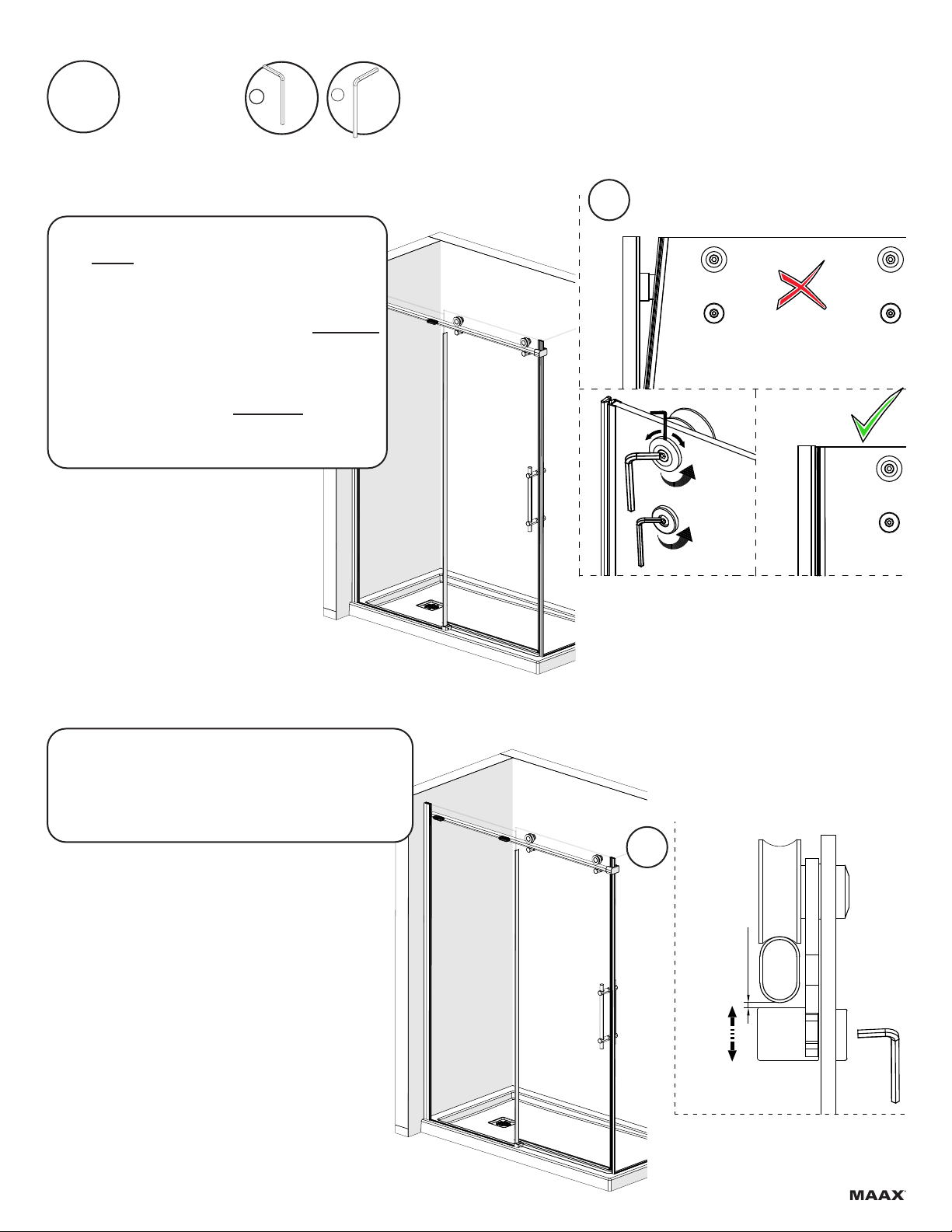

A. Open the door and verify it closes seamlessly. Also
verify that the gap when opened on bottom and top is equal.
If not, slightly loosen the screw on one of the rollers and
and anti jump and adjust until the door closes perfectly
and the space between the top and the bottom is equal.
A. Ouvrir la porte et vérifier qu'elle se ferme parfaite-
ment. Vérifier également que l’écart lorsqu’il est ouvert
en bas et en haut est égal. Sinon, desserrer légèrement
la vis de une des roulettes et d'un anti-saut et ajuster
jusqu'à ce que la porte se ferme parfaitement et que l'es-
pace entre le haut et le bas soit égal.
A. Abrir la puerta y verificar que cierre a la perfección. Tam-
bién verificar que la separación al abrir sea igual en la parte
inferior y superior. Si no, aflojar ligeramente el tornillo de
uno de los rodamientos y un anti-salto y ajustar hasta
que la puerta se cierre a la perfección y la brecha en la parte
superior e inferior sea igual.
B
B. Make sure the gap between the anti-jump and the header is
between 1mm to 3mm (1/32"- to 1/8"). Tighten the screws.
B. S'assurer que l'écart entre l'anti-saut et le rail est compris
entre 1 mm et 3mm (1/32 po et 1/8 po). Serrer les vis.
B. Asegúrarse de que el espacio entre el anti-salto y el riel
esté entre 1 mm y 3 mm (1/32" y 1/8"). Apretar los tornillos.

18
Parts required:
Pieces requis:
Partes requeridas:
13
SOFT CLOSE ADJUSTMENT
AJUSTEMENT DU GLISSEMENT EN DOUCE
AJUSTE DEL SOFT CLOSE
L+10mm
(L+3/8”)
A2
A1
x 1
3mm
34 35 4mm
x 1
INSIDE
INTÉRIEUR
INTERIOR
INSIDE
INTÉRIEUR
INTERIOR
INSIDE
INTÉRIEUR
INTERIOR
A. When closing the door, if there is a gap between the magne-
tic seals or if the Soft Close cannot close completely adjust the
Soft Close by loosening the screws as shown in A1. Move the
softclose and fasten the screws. If this adjustment is not enough
to make the Soft Close work properly, slightly loosen the screws
attaching the fixed panel to the header and the set screw atta-
ching the wall bracket to the header and adjust the fixed panel
until the Soft Close functions properly as shown in A2.
A. Lors de la fermeture de la porte, s'il y a un espace entre
les joints magnétiques ou si le Glissement en douce ne peut
pas fermer complètement, ajuster le Glissement en douce en
desserrant légèrement les vis comme indiqué en A1. Dépla-
cer le Glissement en douce et serrer les vis. Si ce réglage ne
su󰀩t pas pour faire fonctionner correctement le Glissement
en douce, desserrer légèrement les vis xant le panneau xe
au rail et la vis de xation xant le support mural au rail et
ajuster le panneau xe jusqu'à ce que Glissement en douce
fonctionne correctement, comme illustré dans A2.
A. Al cerrar la puerta, si hay un espacio entre los sellos magnéticos
o si el Soft Close no se puede cerrar completamente, ajustar el
Soft Close soltando ligeramente los tornillos como se muestra en
A1. Mover el Soft Close y apretar los tornillos. Si este ajuste no es
suciente para que el Soft Close funcione correctamente, soltar
ligeramente los tornillos que sujetan el panel jo al riel y el tornillo
de jación que sujeta el soporte mural al riel y ajustar el panel jo
hasta que el Soft Close funcione correctamente como se muestra
en A2.

19
Parts required:
Pieces requis:
Partes requeridas:
14 x 1
THRESHOLD BAR INSTALLATION
INSTALLATION DE LA BARRE DU SEUIL
INSTALACIÓN DE LA BARRA DEL UMBRAL
x 1
L+10mm
(L+3/8”)
519
B. Remove tape lm under the threshold bar. Insert threshold bar inside door guide
and lower on the threshold, parallel with the shower base outer edge.
Apply a bead of silicone inside the threshold cap and place over the threshold bar
and against the return panel.
B. Enlever la pellicule en-dessous de la barre du seuil. Insérer la barre de seuil
à l'intérieur du guide de porte et abaisser sur le seuil de douche, parallèle-
ment au bord extérieur de la base de douche.
Appliquer un cordon de silicone à l'intérieur du capuchon de seuil et placer-le
sur la barre de seuil et contre le panneau de retour.
B. Quitar la película por debajo de la barra del umbral. Insertar la barra de umbral
dentro de la guía de la puerta y bajar en el umbral de ducha, paralela al borde
exterior de la base de la ducha.
Aplicar una gota de silicona dentro de la tapa del umbral y colocarla sobre la barra
del umbral y contra el panel de retorno.
B1
A. Temporarily place the threshold cap on the edge of the return panel.
Measure the distance between the threshold cap and the door guide
at the base and add 10mm (3/8"). Cut the threshold based on this
measure.
A. Placer temporairement le capuchon de seuil sur le bord du pan-
neau de retour. Prendre la mesure entre le capuchon de seuil et
le guide de porte à la base et ajouter 10mm (3/8 po). Couper le
seuil selon cette mesure.
A. Colocar temporalmente la tapa del umbral en el borde del panel de
retorno. Medir la distancia entre la tapa del umbral y la guía de la
puerta en la base y agregar 10mm (3/8"). Cortar el umbral según
esta medida.
A1
L+10mm
L+3/8"
L+10mm
(L+3/8”)
A2
A3
B3
B2

20
Parts required:
Pieces requis:
Partes requeridas:
15 x 2
B. Insert gasket on edge of door. Cut drip shield excess as shown.
B. Insérer le joint d'étanchéite sur le bord de la porte. Couper l'ex-
cédent du déecteur comme illustré.
B. Insertar la junta de estanqueidad en el borde de la puerta. Cortar
el excedente del deector como se muestra.
C. Install screw covers on rollers and anti-jumps. Install the tightening block cap.
Install the wall jamb caps on to of each wall jamb.
C. Installer les cache-vis dans les roulettes et les anti-sauts. Installer le capu-
chon de bloc de serrage. Installer les capuchons des montants muraux de
mur sur chaque montant mural.
C. Instalar los cubretornillos en los rodamientos y en los anti-saltos. Instalar la
tapa del bloque de sujeción. Instalar las tapas de los montantes murales en cada
montante mural.
x 1
10
A. Completely open the door. Remove the tape lm under
header caps and then Install on the sides of the Soft Close
leaving a gap of more or less 2mm (3/32").
A. Ouvrir complètement la porte. Enlever le lm adhésif
sous les capuchons de rail. Installer ensuite sur les côtés
du Glissement en douce en laissant un espace de plus ou
moins 2 mm (3/32 po).
A. Abrir completamente la puerta. Retirar la película de la cinta
debajo de las tapas del riel. Instalar luego a los lados del cierre
suave dejando un espacio de más o menos 2 mm (3/32").
24h
≥2mm ≥2mm
A
FINISHING DETAILS
DÉTAILS DE FINITION
DETALLES DE ACABADO
7
x 1 x 2
21
x 2
18
x 1
8
22
23
x 2
20
24h
24h
24h
24h
B1B2
INSIDE
INTÉRIEUR
INTERIOR
INSIDE
INTÉRIEUR
INTERIOR
C1C2
C3C4
INSIDE
INTÉRIEUR
INTERIOR
