Bossini OKI Floor L00818 Operation manual

Istruzioni di montaggio e manutenzione
Installation and care instructions
Instructions pour l’installation et conseils d’entretien
I
GB
F

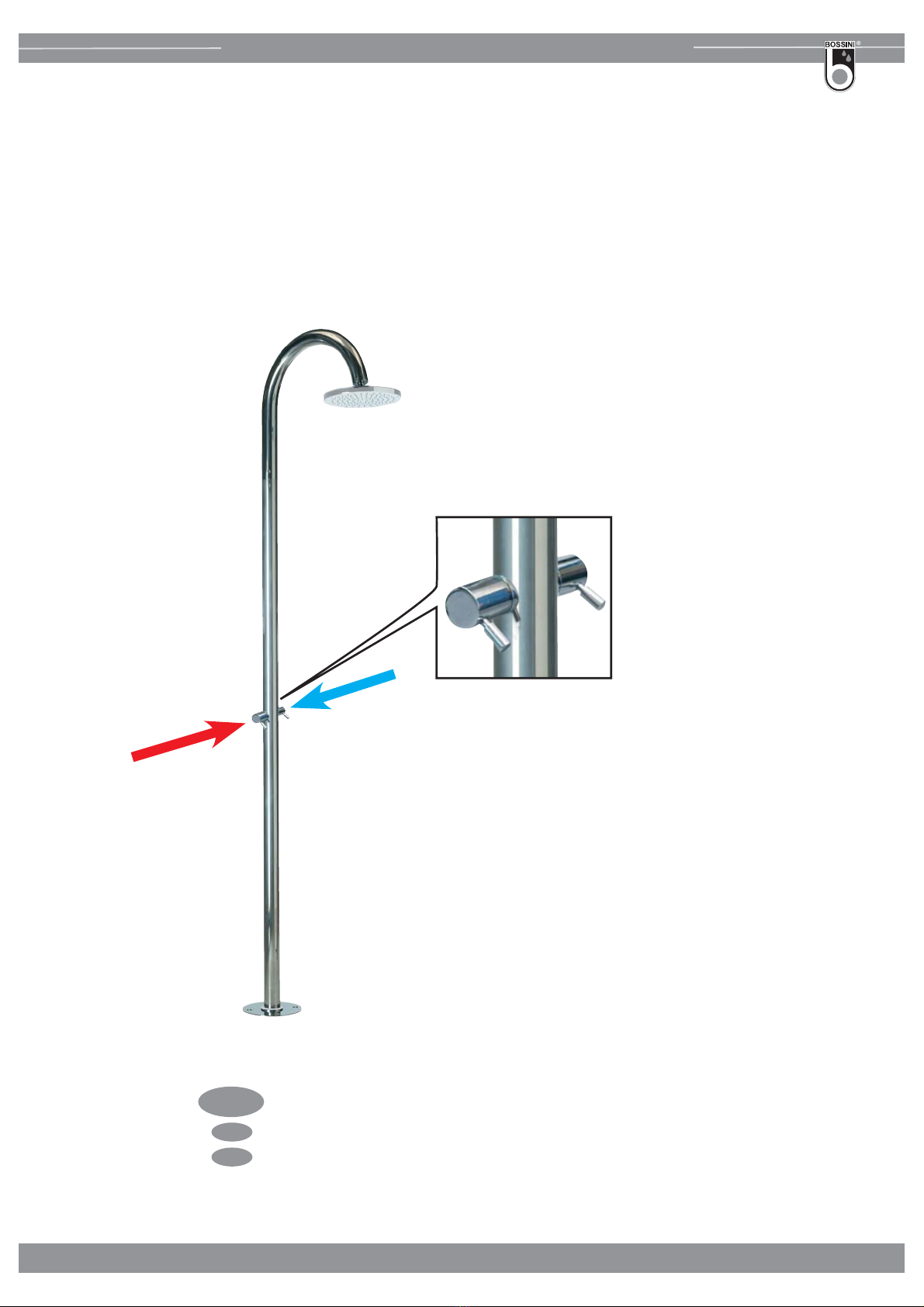

Colonne doccia da esterno
Outdoor Shower Columns
Duschsäule für den Außenbereich
Colonne de douche extérieur
Columnas Ducha para exterior
RUBINETTO ACQUA CALDA-FREDDA
Calda/
Hot
Fredda/
Cold
L00818
Oki Floor Ø250
L00821
Oki Floor Ø200
L00815
DinamicFloor
L00824
PoolFloor
Rubinettoacqua calda/fredda
Hot and cold water valves
Warm und kalt Wasser Ventile
Robinets eau chaude-froide
Llaves para agua caliente y fria

2
RUBINETTO ACQUA CALDA-FREDDA
1
7
2
13
13
10
9
8
12
12
5
44
11
3
6
6
KIT PER INCASSO
A PAVIMENTO
1/2GASF
1/2GASF
Ø54
68
42
96
1008
Ø 200
2285
477
1/2GAS
2063
60
138
234

3
RUBINETTO ACQUA CALDA-FREDDA
LEGGERE ATTENTAMENTE IL PRESENTE LIBRETTO DI INSTALLAZIONE E MANUTENZIONE.
READ THIS INSTALLATION AND CARE MANUAL CAREFULLY.
DIE VORLIEGENDE MONTAGE- UND WARTUNGSANLEITUNG AUFMERKSAM DURCHLESEN.
LIRE ATTENTIVEMENT CETTE NOTICE D’INSTALLATION ET D'ENTRETIEN.
LEA ATENTAMENTE ESTE MANUAL DE INSTALACIÓN Y MANTENIMIENTO.READ THIS
ВНИМАТЕЛЬНО ПРОЧИТАТЬ ИНСТРУКЦИЮ ПРЕЖДЕ, ЧЕМ ПРИСТУПАТЬ К УСТАНОВКЕ
INDOSSARE GUANTI DI PROTEZIONE.
WEAR PROTECTIVE GLOVES.
SCHUTZHANDSCHUHE TRAGEN.
UTILISER DES GANTS DE PROTECTION.
UTILICE GUANTES DE PROTECCIÓN.
ИСПОЛЬЗОВАТЬ ЗАЩИТНЫЕ ПЕРЧАТКИ
Componenti
1) Tubo curvo
2) Tubo verticale
3) Basamento
4) Viti M8X40 (4 pezzi)
5) Flessibile di collegamento
6) Viti M6 ( 4 pezzi )
7) Soone
8) Raccordo lettato
9) Scatola da incasso
10) Flessibili di alimentazione acqua calda e fredda
11) Viti di regolazione/ssaggio (3 pezzi)
12) Viti M4 ( 4 pezzi )
13) Rubinetti acqua calda e fredda
Components
1) Curved shower pipe
2) Straight vertical shower pipe
3) Base
4) M8x40 mm screws (4 pieces)
5) Supply exible hose
6) M4 Screws ( 4 pieces)
7) Shower head
8) Threaded nut
9) Concealed inlet box
10) Hot and cold water inlet exible hoses
11) M4 adjusting/xing screw (3 pieces)
12) M6 Screws ( 4 pieces)
13) Hot and cold water Valves
Pièces Détachées
1) Tube courbé
2) Tube droit
3) Embase
4) Vis M8x40 (4 pièces)
5) Flexible de raccordement
6) Vis M6 (4 pièces)
7) Pomme de douche
8) Raccord leté
9) Boite encastrée
10) Tuyaux exibles de raccordement eau chaud-froid
11) Vis de xation/réglage (3 pièces)
12) Vis M4 (4 pièces)
13) Robinets eau chaude-froide
I
GB
F

4
RUBINETTO ACQUA CALDA-FREDDA
60
138
234
138
9
Calda/Hot
Fredda/Cold
Fig.A1
Fig.A2
Fig.A3
Fig.A
9
Calda/Hot
Fredda/Cold

5
RUBINETTO ACQUA CALDA-FREDDA
60
pavimentazione
Tiles ooring
Carrelage
pavimentazione
Tiles ooring
Carrelage
calcestruzzo
concrete
béton

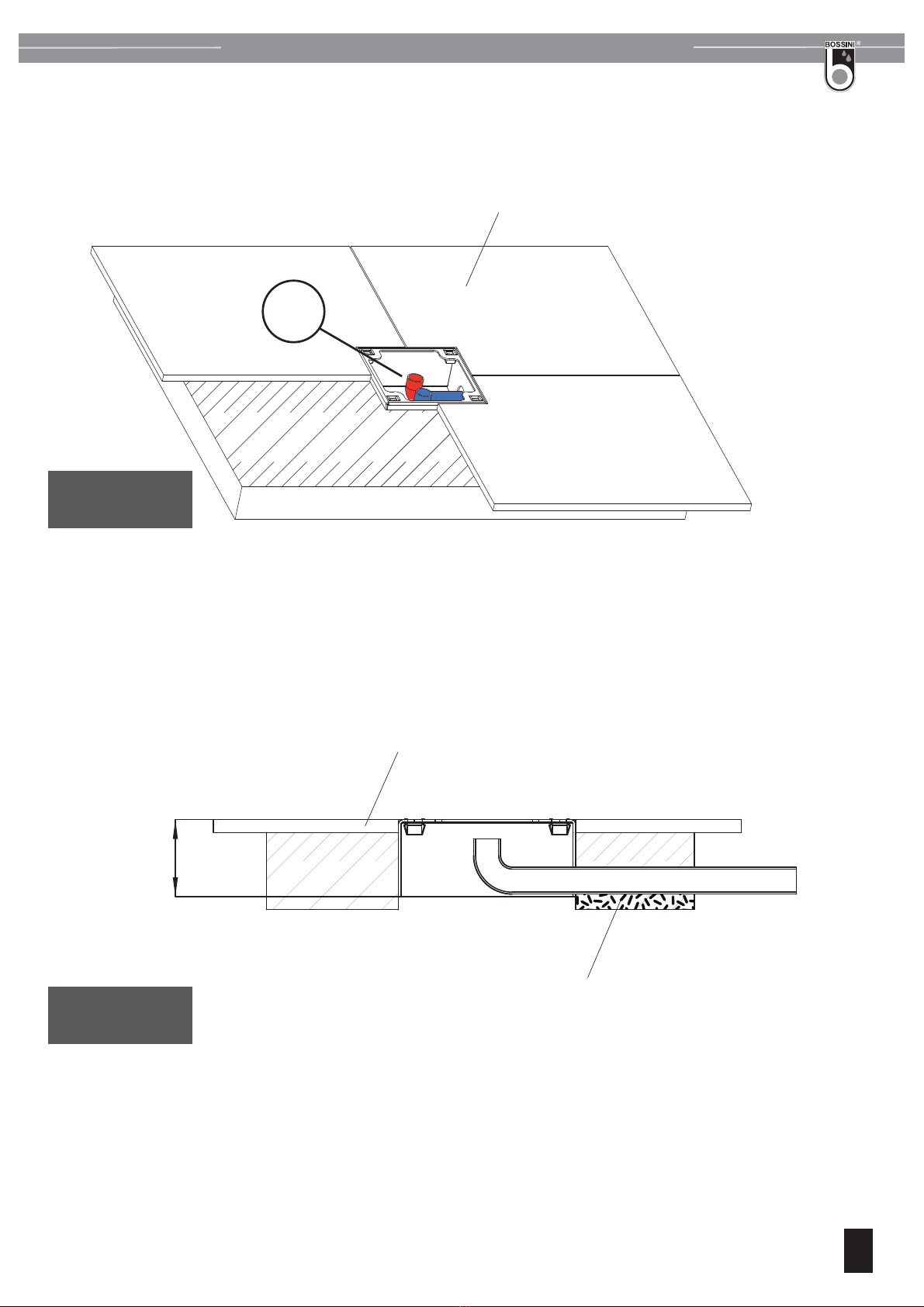

Fig.A4
Fig.A5
9

6
RUBINETTO ACQUA CALDA-FREDDA
113
113
Ø200
4
10
2
6
6
3
c

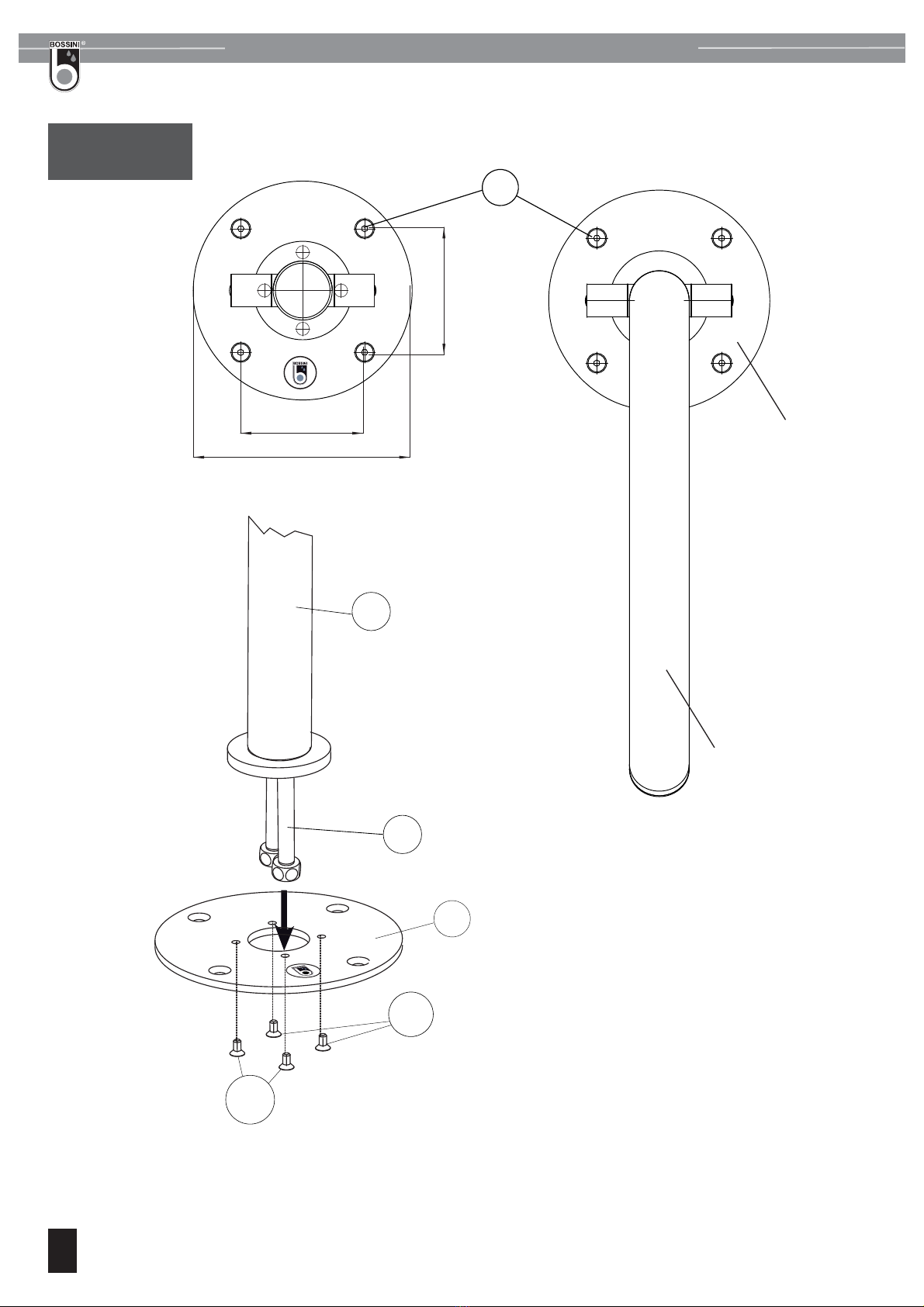

Fig.B
Basamento
base
embase
Collegamento soffione
Shower head connection
Raccordement pomme de douche
vite M8X40
M8x40 mm screw
Vis M8x40

7
RUBINETTO ACQUA CALDA-FREDDA
4
3
2
10
4
9
1
5
8
12
12
2
13
4
43
12
11
1
5

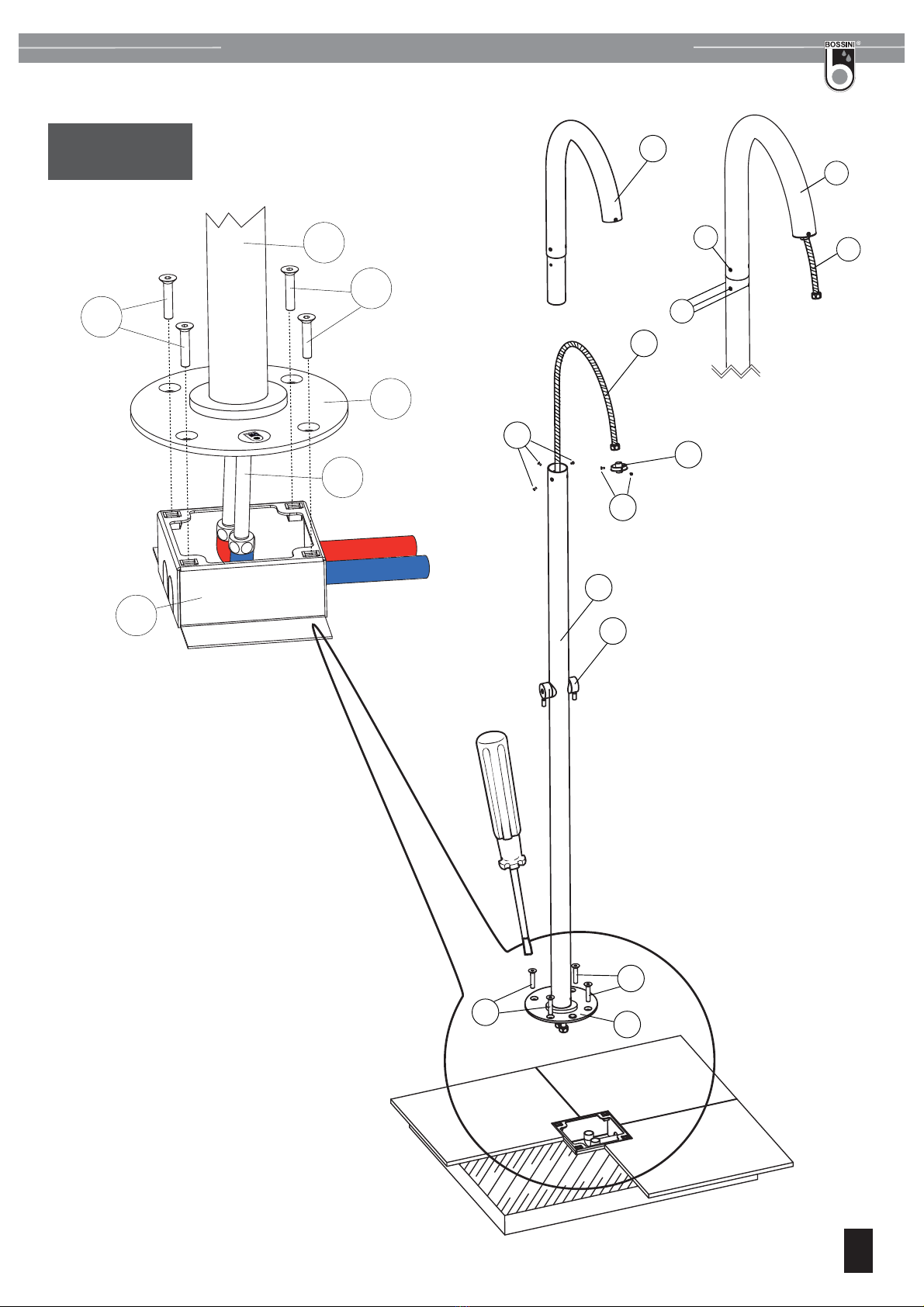

Fig.C
Calda/Hot
Fredda/Cold

8
RUBINETTO ACQUA CALDA-FREDDA
12
13
11
1
5
2
13
3
8
5
1
2
12
12
2
1
Fig.D

9
RUBINETTO ACQUA CALDA-FREDDA
7
13
1
11
13
-5°/+5°

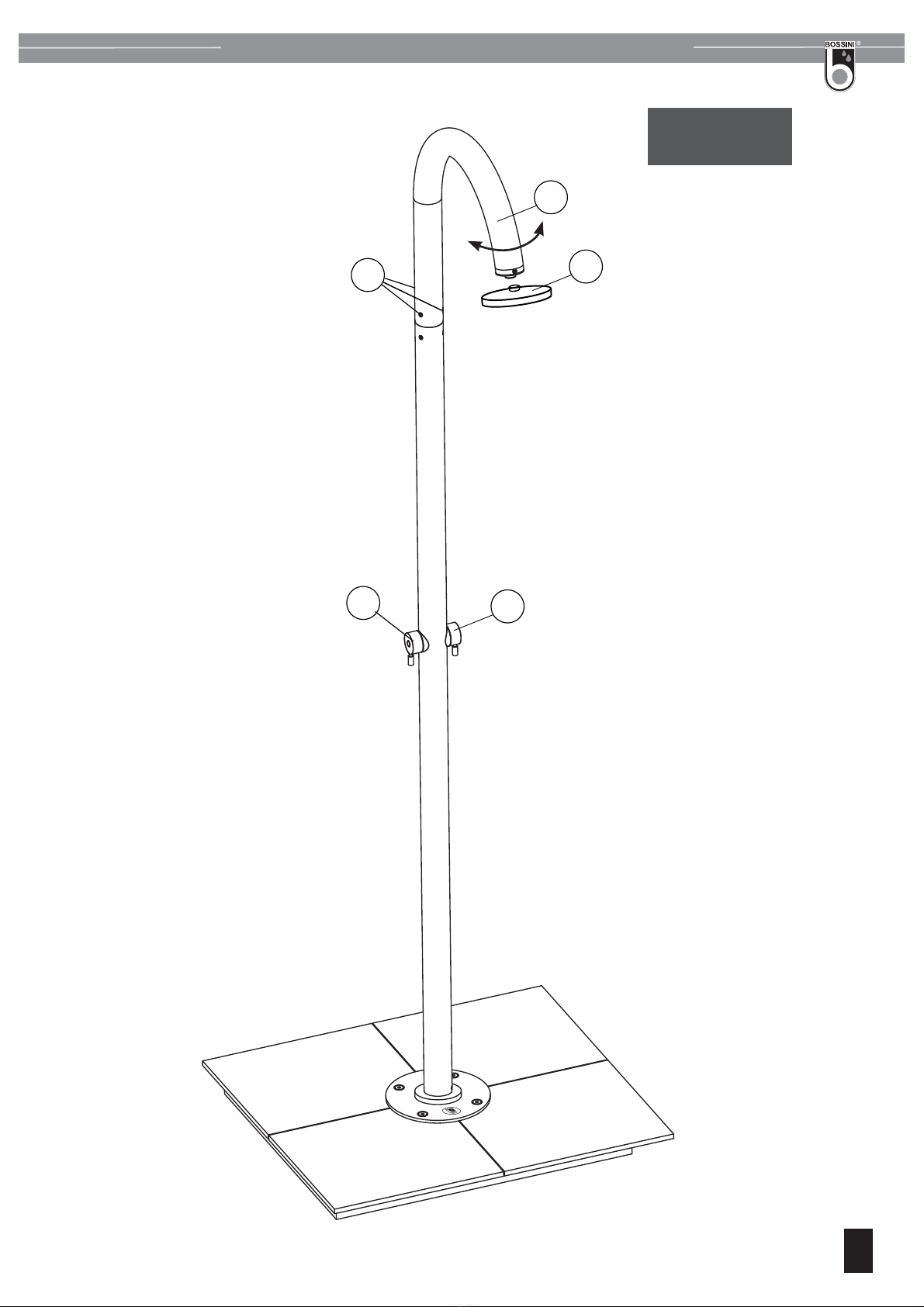

Fig.E

10
RUBINETTO ACQUA CALDA-FREDDA
ISTRUZIONI DI MONTAGGIO
Avvertenza!
Per la corretta installazione della colonna doccia è necessario decidere
preventivamente con i progettisti/installatori l’orientamento desiderato del getto
d’acqua, poiché la direzione di installazione della colonna è determinata dal
posizionamento della scatola da incasso (9) e dal fissaggio del basamento (3) come
indicato nella Fig. B Predisporre quindi un punto di alimentazione d’acqua conforme.
Installazione :
• Predisporre l’impianto idrico acqua calda e fredda. (Fig. A)
• Installare la scatola da incasso a pavimento (9) facendo corrispondere esattamente nello stesso
punto i due tubi di alimentazione acqua calda e fredda. (Fig. A1, Fig. A2, Fig. A3)
• Attenzione! Eseguire la pavimentazione (Fig. A4), facendo attenzione che il bordo superiore
della scatola da incasso (9), sia perfettamente allineato al piano del pavimento (Fig. A5).
• Premontare il tubo verticale (2) al basamento (3) utilizzando le viti (6), facendo uscire dalla
parte inferiore i due tubi di collegamento acqua (10)
• Collegare i due flessibili acqua calda e fredda (10) che fuoriescono dalla parte inferiore della
colonna, con i tubi di alimentazione nella scatola da incasso (9). (Fig. C).
• Fissare il basamento (3) con le viti (4) (Fig. C)
• Inserire il tubo curvo (1) nel tubo verticale (2) facendo fuoriuscire il flessibile di collegamento
(5) dalla parte superiore del tubo curvo. Fissare con le viti (6) nel punto di congiunzione dei due
tubi (Fig. D)
• Avvitare il raccordo del flessibile di collegamento (5) al raccordo filettato (8). Bloccarlo all’uscita
del tubo curvo (1) con le viti (6) (Fig.D).
• Allineare i tubi (1) e (2) (è consentita una regolazione di ± 5°) e bloccare con le viti di regolazione
(11) (Fig.E).
I!

11
RUBINETTO ACQUA CALDA-FREDDA
I
PER LA PULIZIA
Gentile Cliente,
Per conservare il più a lungo possibile l’aspetto del materiale, è necessario osservare alcune regole.
Per la pulizia parti metalliche: l’acqua contiene calcio che si deposita sulla superficie dei prodotti e
forma macchie sgradevoli. Per la normale pulizia del prodotto è sufficiente utilizzare un panno umido
con un po’ di sapone, sciacquare ed asciugare. E’ possibile quindi evitare la formazione di macchie di
calcare asciugandolo dopo ogni uso.
Nota importante: si consiglia di usare solamente detergenti a base di sapone. Non impiegare mai
detergenti o disinfettanti abrasivi o contenenti alcool, acido cloridrico o acido fosforico, Candeggina,
Cloro etc.
Pulizia degli ugelli in silicone: il soffione è dotato del sistema “Easy-Clean” con ugelli in silicone. Il
calcare è il peggiore nemico delle docce per questo Bossini propone il sistema“Easy-Clean”. Questi ugelli
in silicone, sono estremamente resistenti al calore e proprio con l’acqua calda si dilatano facendo così
staccare il primo strato di calcare. Inoltre, flettendo periodicamente con la mano, i ugelli in silicone, le
insenature si liberano facilmente dal calcare. Con un semplice gesto la vostra doccia è sempre perfetta.
Caro cliente, le ricordiamo che, la garanzia sulla superficie dei nostri prodotti non è valida se, il materiale
ha subito un trattamento diverso da quello da noi suggerito. La garanzia non copre danni causati da
deposito di calcare o impurità.
CONDIZIONI DI GARANZIA BOSSINI
Gentile Cliente,
Ci complimentiamo con lei per aver scelto un prodotto Bossini e la ringraziamo per la fiducia accordataci.
Il prodotto è garantito 2 anni contro vizi o difetti di fabbricazione.
La garanzia non copre danni causati da: installazione e/o utilizzo impropri, un’errata concezione
dell’impianto, la normale usura, i danni causati da deposito di calcare o impurità, l’impiego di prodotti
di pulizia e manutenzione diversi da quelli specificatamente indicati nelle presenti istruzioni. Inoltre
Bossini non risponde dei costi di manodopera e/o danni, anche accidentali o conseguenti, occorsi
durante l’installazione, riparazione o sostituzione del prodotto.
Le richieste di sostituzione in garanzia potranno essere avanzate solo presentando un documento datato
comprovante l’acquisto del prodotto. La garanzia si riferisce unicamente ai difetti di fabbricazione e dà
diritto esclusivamente alla riparazione o alla fornitura gratuita del pezzo riconosciuto difettoso. Il pezzo
difettoso dovrà essere restituito a Bossini in porto franco, accompagnato da un rapporto di descrizione
del difetto. Bossini si riserva il diritto di ispezionare il pezzo contestato per valutare l’applicabilità della
garanzia.
La garanzia decorre dalla data di acquisto del prodotto, comprovata da documentazione
riscontrabile (fattura, scontrino fiscale) e non è rinnovabile. Per ulteriori informazioni potete contattare
Bossini o il rivenditore di zona.

12
RUBINETTO ACQUA CALDA-FREDDA
INSTALLATION INSTRUCTIONS
Important!
To ensure the correct installation of the shower column it is necessary to decide in
advance with planners / installers the desired direction of the shower head. In fact the
final position of the shower column is determined by the positioning of the concealed
inlet box (9) and fixation of the base (3) as shown in (Figure B) of this leaflet. Arrange
plumbing at the desired location accordingly.
Installation
• Arrange the hot and cold water plumbing. (Figure A)
• Install the concealed inlet box (9), aligning the two hot and cold water pipes. (Figure A1, Figure A2,
Figure A3)
• Caution! Complete the flooring (Figure A4), making sure that the upper edge of the concealed box
(9), is perfectly aligned to the floor level (Figure A5).
• Preassemble the straight pipe (2) and the base (3) pulling the hot and cold water inlet hoses (10) out
from the bottom of base (3). (Figure B)
• Caution : Assemble the base (3) with the vertical tube (2) according to the desired shower jet direction
(Figure B). Remind that the M4 screw hole (a) is opposite to shower head direction.
• Connect the two hot and cold inlet flexible hoses (10) to corresponding hot and cold water pipes in
the concealed box (9). (Figure C).
• Secure the base (3) with the M8x70 mm screws (4) (Figure C). Pay attention that the M4 screw (a) is
opposite to the desired shower head position
• Assemble the curved shower pipe (1) with straight pipe (2) pulling the supply flexible hose (5) out
from upper curved pipe. Secure the two pipes at their connecting point with screws (6), (Figure D)
• Screw supply flexible hose nut (5) to the threaded nut (8) and secure it to shower pipe outlet (1) with
screws (6) (Figure D).
• Align the straight and curved tubes (1) & (2) (an adjustment range ± 5° is allowed) and tighten the
M4 adjusting screws (11) (Figure E).
GB
!

13
RUBINETTO ACQUA CALDA-FREDDA
CLEANING
Dear Customer,
Congratulations for choosing a Bossini product and we thank you for the trust you have given us. To keep
the material’s appearance as long as possible, a few guidelines must be followed.
Cleaning metal parts: water contains calcium that deposits on surfaces and forms unpleasant spots.
For routine cleaning, simply use a damp cloth with a little soap, rinse and dry. Calcium spots can therefore
be avoided by drying after use.
Important note: Using only a soap-based detergent is recommended. Never use abrasive detergents
or disinfectants or those containing alcohol, hydrochloric acid or phosphoric acid, Bleach, chlorine etc
Cleaning the rubber nozzles: the showerhead is equipped with the “Easy-Clean” system with silicon
nozzles. Calcium is a shower’s worst enemy and that is why Bossini proposes theEasy-Clean” system.
These silicon nozzles are extremely heat resistant and with hot water they dilate, thus detaching the first
layer of calcium. Moreover, periodically rubbing the silicon nozzles manually easily gets rid of calcium.
With one simple gesture, your shower is always perfect.
Dear Customer, we would like to remind you that the warranty on our product’s surface is not valid if the
material undergoes treatment different than that suggested. The warranty does not cover any damage
due to deposits of calcium or impurities.
WARRANTY TERMS
Dear Customer,
We congratulate you and thank you for choosing a Bossini quality product
The product is covered by 2 Years warranty against any defects due to manufacturing faults.
The warranty does not cover damages caused by improper installation or use, neglect, incorrect
plumbing, normal fair wear and tear, damages caused by limescale deposits or impurities, the use of
detergents and maintenance products other than those specifically recommended in our instructions
manual. Furthermore Bossini is not responsible for labour costs and/or damages, whether accidental or
consequent to the installation, repairing or replacement of the product.
The request for replacement under the terms of this warranty must be made in a letter setting out the date
and place of purchase and giving a brief explanation of the problem. The letter must be received by us
within the warranty period and must be accompanied by proof of the purchase date (e.g. a receipt). The
warranty only covers production faults / defects and is strictly limited to the repair or free replacement of
the parts which are recognised to be defective. The defective parts have to be returned to Bossini carriage
free with a report describing the defect. Bossini reserves the right to inspect the part alleged to be faulty
or defective and to evaluate the applicability of the warranty terms.
The warranty period commences on the date the product is purchased, evidenced by the relevant
purchase document (e.g. receipt, invoice, cash voucher) and it is NOT renewable.
For further information please contact Bossini or its distributor.
GB

14
RUBINETTO ACQUA CALDA-FREDDA
F
NOTICE DE MONTAGE
Attention :
Pour la correcte installation de la colonne de douche il faut décider préalablement avec
l’auteur du projet / installateur, la direction souhaitée du jet d’eau, puisque la direction
d’installation de la colonne est déterminée par le positionnement de la boite encastrée
(9) et par la fixation de l’embase (3) comme montré dans l’illustration B. Procéder donc
à l’installation de la plomberie conformément.
Montage
• Procéder à l’installation de la plomberie pour les arrivées d’eau chaude et froide (Illustration A)
• Encastrer au sol la boite (9) faisant converger exactement dans le même point les deux arrivées d’eau
chaude et froide (Illustrations A1, A2, A3)
• Attention : Poser le carrelage (Illustration A4) faisant attention que le bord supérieur de la boite
encastrée (9) soit parfaitement aligné au niveau du sol (Illustration A5)
• Pré-monter le tube droit (2) à l’embase (3) faisant sortir par le dessous les deux flexibles de
raccordement eau chaude-froide (10)
• Attention : Monter l’embase (3) avec le tube droit (2) tenant compte de la direction du jet douche
souhaitée (Illustration B). Rappeler que le trou de la vis (a) est opposé à la sortie de la douche.
• Connecter les deux flexibles de raccordement eau chaude-froide (10) sortant de la partie inférieure
de la colonne, aux deux arrivées d’eau y correspondant dans la boite encastrée (9), (Illustration C)
• Fixer l’embase (3) avec les vis (4) (Illustration C) faisant attention à que la vis M4 (a) soit opposé à la
direction souhaitée pour la douche.
• Monter le tube courbé (1) avec le tube droit (2) faisant sortir le flexible de raccordement (5) par le
dessus du tube courbé (1). Bloquer avec les vis (6) au point de jonction des deux tubes (Illustration D).
• Visser l’embout du flexible de raccordement (5) au raccord fileté (8) et fixer à la sortie du tube coudé
(1) avec les vis (6) (Illustration D)
• Aligner les tubes (1) et (2) (un réglage de ± 5° est consenti) et bloquer avec les vis de réglage/fixation
(11) (Illustration E)
!

15
RUBINETTO ACQUA CALDA-FREDDA
NETTOYAGE
Cher Client,
Félicitations ! Vous venez d’acheter un produit Bossini et vous remercions de la confiance que vous nous
témoignez. Pour que le matériel conserve le plus longtemps possible son aspect d’origine, nous vous
invitons à respecter quelques règles simples.
Nettoyage des parties métalliques: l’eau contient du calcaire qui se dépose à la surface du produit et
forme des taches inesthétiques. Pour le nettoyage normal du produit, utiliser un chiffon humide avec un
peu de savon, rincer et sécher. Il est possible d’éviter la formation de taches de calcaire en l’essuyant après
chaque utilisation.
Remarque importante: il est recommandé d’utiliser uniquement des détergents à base de savon.
Ne jamais faire usage de détergents ou de désinfectants abrasifs ou contenant de l’alcool, de l’acide
chlorhydrique ou de l’acide phosphorique, Eau de Javel, Chlore, etc.
Nettoyage des buses en caoutchouc: votre plafond de douche est munie du système “Easy-Clean” avec
des buses (modules) en silicone . Le calcaire est le pire ennemi des douches et c’est pour cela que Bossini
propose le système “Easy-Clean”. Ces modules en silicone sont extrêmement résistants à la chaleur et se
dilatent sous l’action de l’eau chaude, permettant ainsi à la première couche de calcaire de se décrocher.
En outre, il suffit d’appuyer régulièrement avec la main sur les modules en silicone pour libérer le calcaire
présent dans les orifices. Un simple geste suffit pour que votre douche soit toujours en parfait état.
Cher client, nous vous rappelons que la garantie sur la surface de nos produits ne s’applique pas si le
matériel a subi un traitement autre que celui que nous recommandons. La garantie ne couvre pas les
dommages causés par les dépôts de calcaire ou de saletés.
CONDITIONS DE GARANTIE
Cher Client,
Nous vous félicitons et remercions d’avoir choisi un produit de qualité Bossini.
Le produit est garanti 2 années contre tout défaut de production.
Sont exclus de la garantie les dommages causés par utilisation non conforme, conception de
l’installation de l’eau erronée, l’usure, les dommages causés par les dépôts de calcaire et impuretés,
l’utilisation de produits détergents et d’entretien différents de celui recommandés dans nos instructions.
En outre la garantie ne couvre aucun coût de main d’œuvre et/ou dommages même accidentels ou
conséquents, arrivés lors de l’installation, réparation ou remplacement du produit.
Les demandes de remplacement en garantie doivent être accompagnées par un document daté
témoignant l’achat du produit. La garantie couvre seulement les défauts de fabrication et est strictement
limitée à la réparation ou remplacement du matériel reconnu défectueux. Le produit défectueux doit être
retourné au fabricant en franco de port, accompagné par une description du défaut. Bossini se réserve le
droit d’examiner les pièces reçues pour valider l’application de la garantie.
La garantie est valable à compter de la date d’achat du produit, certifiée par un document d’achat
(facture, quittance) et n’est pas renouvelable.
Pour toute information complémentaire veuillez contacter Bossini ou vous adresser au distributeur.
F

1616
RUBINETTO ACQUA CALDA-FREDDA
Made in Italy
Bossini S.p.a.
25014 Castenedolo
(Brescia) Italy
Via G. Matteotti, 170/A
Tel.++39 030 2134 211
Fax++39 030 2134 290
www.bossini.it
[email protected]
Distribuito da / Distributed by
2MXFI01010000
