User Manual
100W/200W Portable Solar Panel
Limitless energy,limitless life.
100W/200W Portable Solar Panel ----------------- 1~6
User Manual
100W/200W tragbares Solarpanel -----------------13~18
Benutzerhandbuch
取扱説明書
100W/200W 折りたたみソーラーパネル ------------------ 7~12
Contents
Limited Warranty ------------------------- 1
Electrical Parameters------------------- 2
How To Use --------------------------------- 3
FAQ-------------------------------------------5
Limited Warranty
BougeRV provides 18-month warranty service for the solar panel. Please read and follow the
safety instructions in the manual carefully. The warranty service takes effect from the date of
purchase. Please provide the order number of the purchased product and the serial number
(bar code) attached to the front of the solar panel when applying for warranty.
Safety Instructions: The Limited Warranties do not apply to any of the following: The solar
panel which in BougeRV's absolute judgment have been subjected to misuse, abuse,
neglect or accident, alteration, or improper installation, application, or removal. This
includes, but is not limited to, installation, application, or removal by any party other than a
BougeRV authorized dealer; non-observance of BougeRV's installation, safety instructions;
power failure surges, lightning, flood, fire, accidental breakage, or other events beyond
BougeRV's control.
www.bougerv.com
[email protected]om (US)
1-408-656-8402
1
1-669-232-7427
WhatsApp
Electrical Parameters
Maximum Power (Pmax)
Solar cells Effificiency
Max. Power Voltage (Vmp)
Open Circuit Voltage (Voc)
Max. Power Current (Imp）
Short Circuit Current (Isc)
Max. System Voltage
Operating Temperature Limits
Dimensions (unfolded)
Dimensions (folded)
Product Weight
200W
23.00%
19.8V
23.7V
10.1A
10.6A
1000V DC
-40-85°C (-40-185°F)
2200x647x35mm
555x647x70mm
8.23KG / 18.1lbs
200W
100W
23.00%
19.8V
23.7V
5.05A
5.33A
1000V DC
-40-85°C (-40-185°F)
1082×655×35mm
538×655×63mm
4.59KG / 10.1lbs
100W
42.6×25.8×1.4 inches
21.2×25.8×2.5 inches
86.6×25.5×1.4 inches
21.9×25.5×2.75 inches
BougeRV provides you with professional technical services. You can send us your needs and
the parameter information or instructions of your purchased accessories directly to our email:
service@bougerv.com, we will help you build the ideal DIY solar system.
2
How To Use

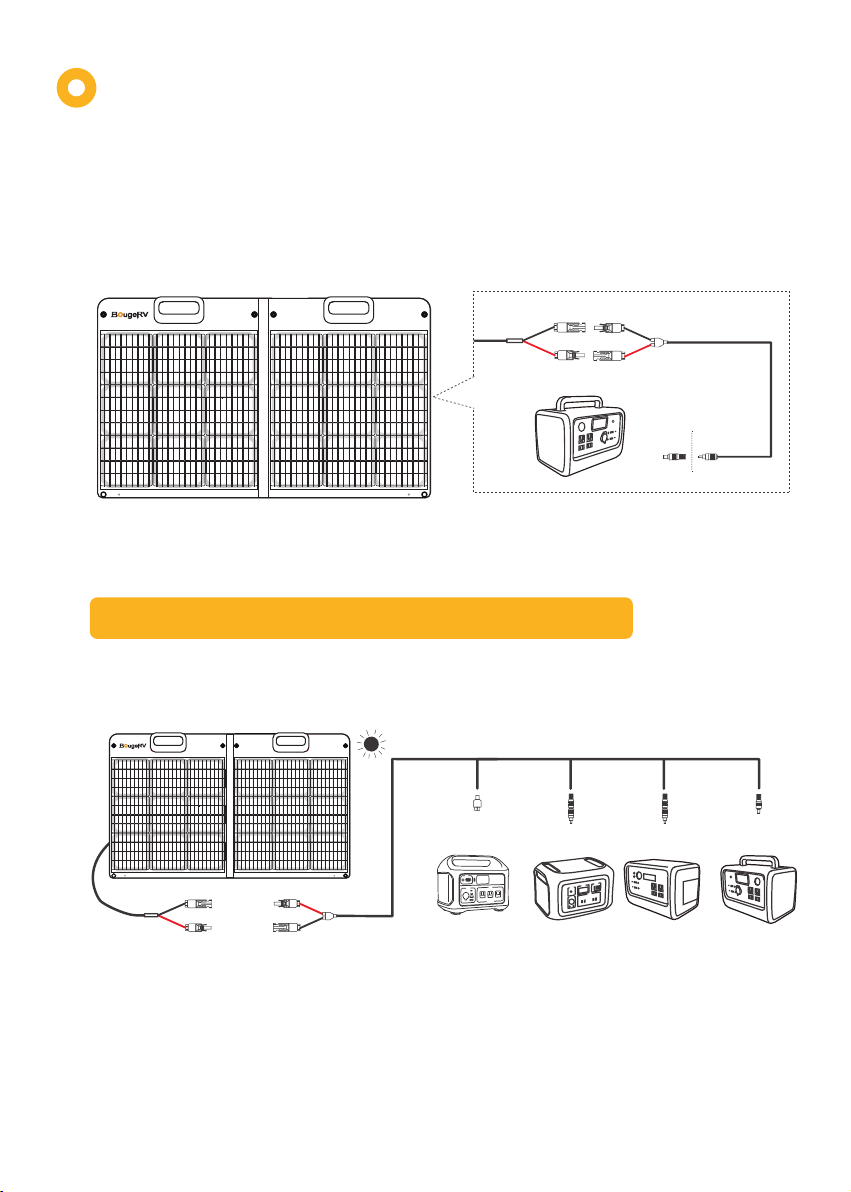

1.Solar Power Station System
Connect the MC4 connectors A of the solar panel with the MC4 to DC7909 cable B.
Compatible with various types power stations
As long as your other cable is equipped with MC4 connectors, then it could connect with our
connector A of the solar panel.
Charge solar power station
DC7909DC5525DC5521Anderson
A B
+
-
DC7909 DC5525
3

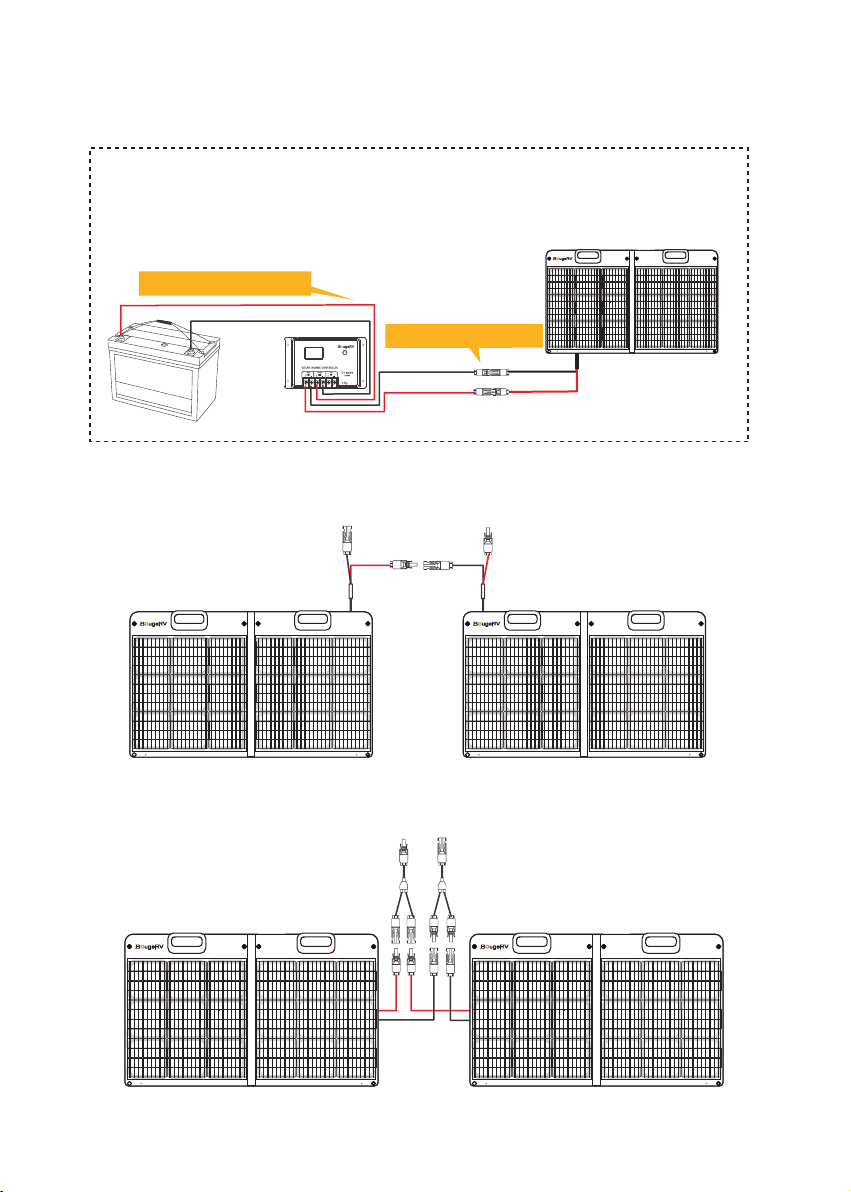

2. Solar Off-grid System
-
+
solar extension cable
battery cable
• First connect battery terminal wires to the charge controller.
• Then connect the solar panel to the charge controller.
3. Series Connection
+
+-
-
The panel can be wired in series to produce the desired voltage output.
The solar panel can be wired in parallel to produce the desired current output with the solar
parallel connector.
4. Parallel Connection
+
+
-
-
4
Frequently Asked Questions
What causes the low output power or no output during the use of
solar panels? How can I solve it?
1. Light intensity: Latitude, altitude, and sun altitude angle will affect the
light intensity; multiple measurement results show that high tempera-
ture does not equal strong light intensity.
2. Solar installation angle: In the same geographical location, due to
the different installation inclination angles, the cumulative amount of
sunlight absorbed and the cumulative difference in radiation amount
causes the difference in power generation. It works best when the solar
panel is roughly perpendicular to the light.
3. Solar panel surface temperature: When the solar panel surface
temperature is 77°F, the output power is ideal. When the temperature is
higher than 77 degrees Fahrenheit, the output power will decrease.
4. Shadow occlusion: During the working process of the solar panel, due
to the partial occlusion of the shadow and the different degrees of dust
settlement, the pollution of bird droppings will cause the "hot spot
effect", and the shaded part of the solar panel will not provide power
contribution and will not be used in the solar panel. The interior becomes
an energy-consuming load, and at the same time causes the local
temperature of the solar panel to increase. The overheated area can
cause the EVA to accelerate aging and turn yellow, which reduces the
light transmittance of the area, further deteriorates the hot spot, and
leads to aggravated failure of the solar panel. Therefore, when using it,
you should avoid blocking things and clean the surface of the solar panel
regularly.
5. Load factors: When charging the energy storage, it will be limited by
the maximum PV input current and voltage of the energy storage.
Therefore, the input power value displayed on the energy storage display
does not represent the maximum output of the solar panel. Please
confirm the PV input related parameters of the energy storage before
use;
Due to the own characteristics of PWM, there is a certain switching loss
in the process of connecting with the solar panel, so the input power
obtained by the battery will be lower than the maximum output of the
solar panel.
Q1:
5
What should I do if the solar panel I received is damaged, missing
parts, or has no output?
Please send relevant pictures to our after-sales mailbox service@boug-
erv.com immediately, and leave your order number. We will reply one by
one according to the chronological order sent by the customers.
Why the solar panel can't provide 100% of the output energy？
1. Limited by light intensity. Please refer to Q1 for more details.
2. Limited by the solar charge controller. The output conversion efficiency of
the PWM controller is 75%, and the output conversion efficiency of the MPPT
controller is above 90%.
3. Limited by the power station. The PV input voltage and PV input current of
the power station will limit the output of the solar panel. It'd be better to
confirm the input parameters of the power station before building a solar
panel system.
What kind of device can be charged by this solar panel？
1. Solar Power Station
2. Lead-acid Battery (need the solar charge controller)
3. Lithium Battery (need the solar charge controller)
BougeRV sells different kinds of MPPT/PWM controllers, lithium iron
phosphate battery and power stations to build your solar system.
Q2:
Q3:
Q4:
6
目次
限定保証について----------------------------7
仕様-------------------------------------------8
使い方-----------------------------------------9
よくある質問---------------------------------11
保证期间は購入日から1 8ヶ月限定保証を提供いたします。保証期間を確認するために、購入者
はAmazonまたは公式サイトからの注文履歴およびソーラーパネルの前面に付属するシリア
ル番号（バーコード）をご提供お願いいたします。（保証はご購入日から有効です。）
限定保証について
免責事項
以下の場合は保証の対象外とさせていただきます。
自然災害（火災、風水災、地震、落雷、台風、竜巻、雹災、雪災、火山噴火
等）、周辺環境（塩害 、多湿、強酸、高温な地域 ）、公害（煤煙、鳥糞等）、
第三者による行為、その他の事故、お客様の故意または過失誤用·誤動作·その
他の異常な条件下での使用により生じた損害に関して、当社は一切責任を負いま
せん；付属品と本製品が破損した場合は、ご自身で修理をしないでください。
ご自身で設定·分解·修理したことにより生じた損害に関して、当社は一切責任
を負いません。
https://jp.bougerv.com/
1-669-232-7427(平日)10:00-19:00
7
仕様
最大出力 (Pmax)
変換効率
最大動作電圧 (Vmp)
開放電圧 (Voc)
最大動作電流 (Imp）
短絡電流 (Isc)
最大システム電圧
温度範囲
寸法 (展開)
寸法 (折る)
本体重量
200W
23.00%
19.8V
23.7V
10.1A
10.6A
1000V DC
-40-85°C (-40-185°F)
2200x647x35mm
555x647x70mm
8.23KG / 18.1lbs
200W
100W
23.00%
19.8V
23.7V
5.05A
5.33A
1000V DC
-40-85°C (-40-185°F)
1082×655×35mm
538×655×63mm
4.59KG / 10.1lbs
100W
42.6×25.8×1.4 inches
21.2×25.8×2.5 inches
86.6×25.5×1.4 inches
21.9×25.5×2.75 inches
また、BougeRVは、すべてのお客様に高品質なオールインワンのソリューションを
提供するだけでなく、購入後もマンツーマンの無料サポートで安心をお約束します。
いつでも、お気軽にご要望、ご購入部品のパラメータ情報または使用説明を:
[email protected]までお問い合わせください。
8
使い方
各種ポータブル電源に対応可能
（ポータブル電源別売）
ケーブルのコネクタがMC4コネクタであれば本ソーラーパネルのコネクタAに接続できる
1. ポータブル電源との接続方法
DC7909DC5525DC5521Anderson
ソーラーパネルのMC4ソーラーAとMC4·DC変換ケーブルBを接続してください。
A B
+
-
DC7909 DC5525
9

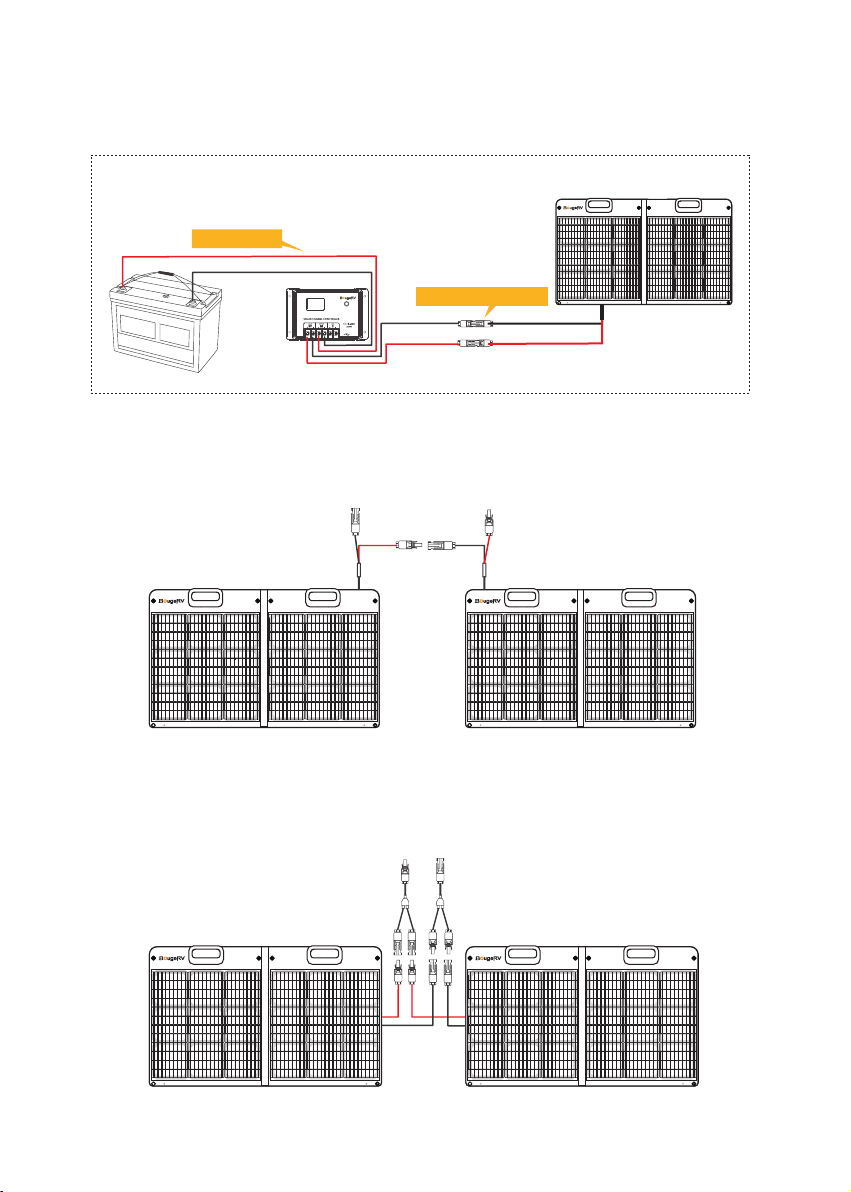

ソーラー延長ケーブル
バッテリー用ケーブル
まず、鉛酸電池あるいはリチウム電池とコントローラを
バッテリ-用ケーブルで接続してください。
次に、ソーラーパネルとコントローラをソーラー延長ケーブルで接続してください。
2. コントローラ、蓄電池との接続方法
-
+
3.直列接続
4.並列接続
+
+-
-
+
+
-
-
10
よくある質問
ソーラーパネルの使用中、発電量が低下している/発電していない、
どうすればいいですか?
1.日射強度：緯度、海抜高度、日射角度は日射強度に影響を与える。
ご注意：高温は日射強度が大きいという意味ではありません。
2.ソーラーパネル設置の角度：同じ場所で、設置する傾斜角度によって、積算
日射量と被ばく量が違うため、発電量の差が生まれる。太陽電池パネルが太陽光に垂
直になったときの出力が最大です。
3.ソーラーパネルの表面温度：太陽電池パネル表面温度が25℃の場合、
出力が最大です。温度が25℃を超えると、出力電力が低下する。
4、影で遮蔽される:ソーラーパネルは落ち葉や鳥の糞などの付着物により影が
出来ることで電気抵抗が大きくなることで電流が流れにくくなります。その状態が長
時間続くことで発熱することで、ホットスポット現象を引き起こします。ホットスポット
が発生すると発電力が低下するだけでなく、太陽光パネルが故障して発電が出来なく
なってしまいます。そのため、使用時には日陰を避け、
ソーラーパネルの表面を定期的に清掃しください。
5.接続デバイスからの制限：例えばポタ電を充電すると、ソーラーパネル出力電力は
ポタ電の最大電圧/電流に制限される。つまり、ポタ電に表示される入力電力は、ソー
ラーパネルの最大出力を表すものではありません。使用前にポタ電のパラメータをご
確認してください。PWMコントローラ自体の特性上、ソーラーパネルに接続する時、
PWMコントローラには電力損失が存在するため、入力電力はソーラーパネルの最大
出力よりも低くなる。
Q1:
11
なぜソーラーパネルは100%の出力電力を提供できないのか？
Q2:
1.日射強度に制限される。詳しくはQ1をご参照ください。
2.ソーラーコントローラに制限される。出力変換効率は,PWM
コントローラが75%、MPPTコントローラが90%以上です。
3.ポタ電の最大電圧/電流に制限される。使用前にポタ電のパラメータをご確認
してください。
初期不良品を受け取ったり、部品が不足したり、出力できなかったり
したらどうしますか?
ご注文いただいた商品が全て届いているかを確認してください。
万が一、何か足りませんでしたら、いつでも下記の連絡先まで
ご連絡ください。
Q3:
このソーラーパネルはどのようなデバイスに充電できますか？
Q4:
1.ポータブル電源
2.鉛酸電池（ソーラーコントローラが必要）
3.リチウム電池（ソーラーコントローラが必要）
BougeRVはさまざまなポータブル電源、MPPT/PWMコントローラ、リン酸鉄リチ
ウム電池を販売しており、完全な太陽光発電システムの構築に協力することがで
きます。
12
Katalog
Eingeschränkte Garantie ------------13
Produktparameter---------------------14
Gebrauchsanweisung-----------------15
HÄUFIG GESTELLTE FRAGEN--------17
BougeRV bietet eine 18-monatige Garantie auf die Solarmodule. Bitte lesen und
befolgen Sie sorgfältig die Sicherheitshinweise im Handbuch. Die Garantie ist ab
dem Kaufdatum gültig. Um die Garantie in Anspruch zu nehmen, geben Sie bitte die
Produktnummer der Bestellung und die Seriennummer (Barcode) an, die auf der
Vorderseite des Solarmoduls angebracht ist.
Eingeschränkte Garantie
Sicherheitshinweis: Die Garantie gilt nicht für folgende Fälle: Missbrauch, Fahrläs-
sigkeit oder Unfälle, Änderungen oder unsachgemäße Installation, Anbringung oder
Entfernung des Solarmoduls nach dem Urteil von BougeRV sowie Nichteinhaltung
der BougeRV-Sicherheitsvorschriften bei der Installation; Stromausfälle, Überspan-
nungen, Blitzschlag, Überschwemmungen, Feuer, Unfälle oder Brüche oder andere
Ereignisse, die außerhalb der Kontrolle von BougeRV liegen.
www.bougerv.com
1-669-232-7427 Montag-Donnerstag 3:00-21:00(CET)
13
BougeRV bietet Ihnen einen professionellen technischen Service. Sie können uns
Informationen über Ihre Anforderungen und Parameter schicken, oder Senden Sie uns
und wir werden Ihnen bei der Erstellung Ihrer idealen DIY-Solaranlage helfen.
Maximale Leistung (Pmax)
Solarzellen Effizienz
Max. Leistungsspannung (Vmp)
Leerlaufspannung (Voc)
Max. Leistungsstrom (Imp)
Kurzschlussstrom (Isc)
Max. Systemspannung
Betriebstemperatur
Abmessungen (Entfalten)
Abmessungen (Falten)
Produktgewicht
200W
23.00%
19.8V
23.7V
10.1A
10.6A
1000V DC
-40-85°C (-40-185°F)
2200x647x35mm
555x647x70mm
8.23KG / 18.1lbs
200W
100W
23.00%
19.8V
23.7V
5.05A
5.33A
1000V DC
-40-85°C (-40-185°F)
1082×655×35mm
538×655×63mm
4.59KG / 10.1lbs
100W
42.6×25.8×1.4 inches
21.2×25.8×2.5 inches
86.6×25.5×1.4 inches
21.9×25.5×2.75 inches
Produktparameter
14
Gebrauchsanweisung
Kompatibel mit verschiedenen tragbaren Kraftwerken
Solange Ihr anderes Kabel mit MC4-Steckern ausgestattet ist, könnte es mit
unserem Stecker des Solarmoduls verbunden werden.
Hinweis: Für den Anschluss des tragbaren Kraftwerks ist keine Verbindung mit
dem Solarladeregler erforderlich.
1. Solar Kraftwerkssystem
A B
+
-
DC7909 DC5525
(Nicht im Paket enthalten)
DC7909DC5525DC5521Anderson
Verbinden Sie die MC4-Anschlüsse A des Solarpanels über das MC4-DC7909-Kabel B
15
This manual suits for next models
1
Table of contents
Languages:
Other BougeRV Solar Panel manuals
