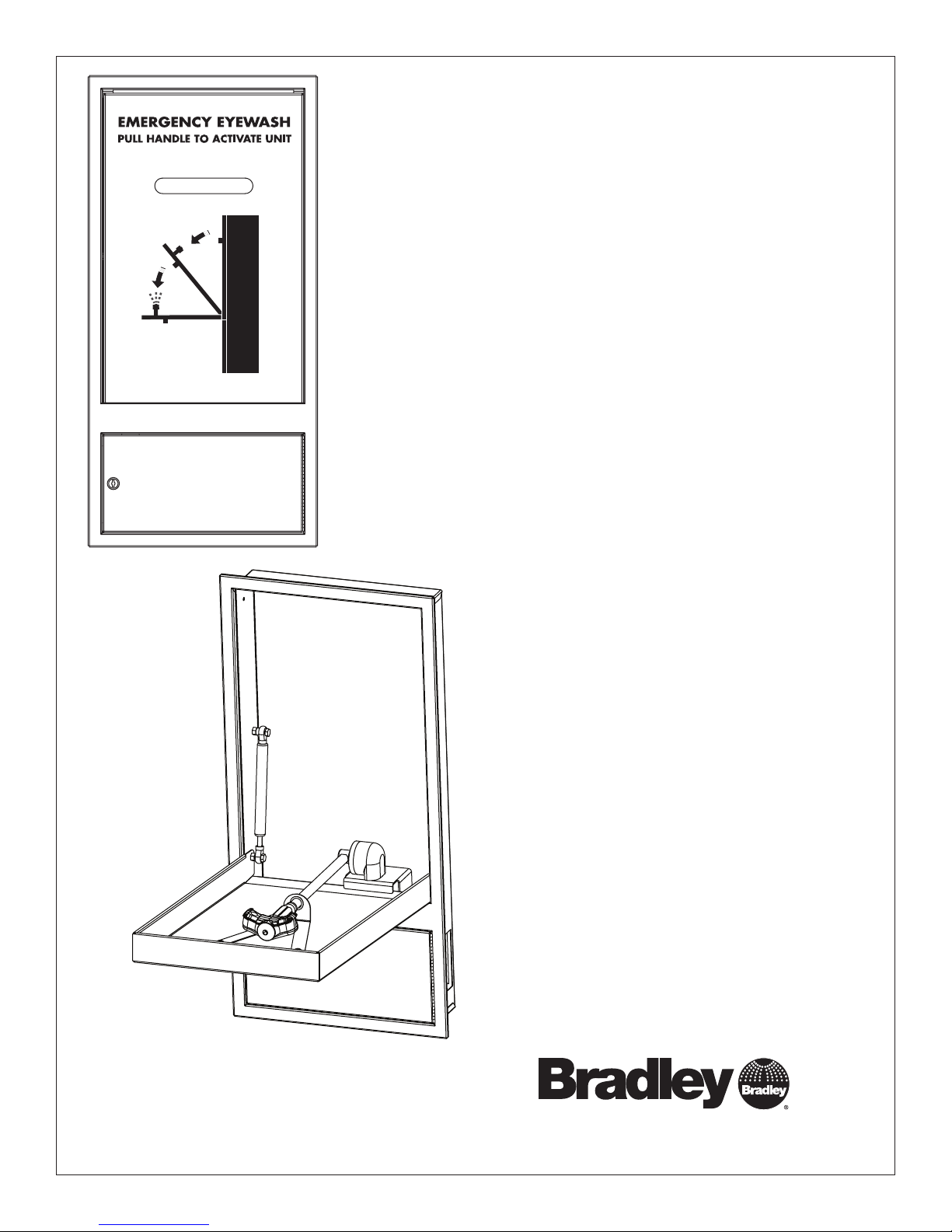

S19294HB
Barrier-Free Cabinet-Concealed Swing-Down
Eyewash with Tailpiece
Douche oculaire rabattable sans barrière,
dissimulée dans armoire avec pièce de
raccordement
Lavador de ojos oscilante de gabinete empotrado
de fácil acceso con tubo de aspiración
S19294HBT
Barrier-Free Cabinet-Concealed Swing-Down
Eyewash with P-trap
Douche oculaire rabattable sans barrière,
dissimulée dans armoire avec siphon en P
Lavador de ojos oscilante de gabinete empotrado
de fácil acceso con sifón en P
Table of Contents
Pre-Installation Information ...................... 2
Dimensions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Installation ................................... 4
Assembly of Components ..................... 5–6
Parts List .................................... 6
Table des matières
Information avant installation..................... 7
Dimensions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Installation ................................... 9
Assemblage des composantes ............... 10–11
Liste des pièces ............................. 11
Contenido
Information previa a la instalación ............... 12
Dimensiones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Instalación .................................. 14
Armado de los componentes ................ 15–16
Lista de piezas .............................. 16

2
S19294HB, S19294HBT Installation
3/27/2013 Bradley • 215-1743 Rev. B; ECN 13-05-014
IMPORTANT
Read this installation manual completely to ensure proper installation, then file it
with the owner or maintenance department. Compliance and conformity to drain
requirements and other local codes and ordinances is the responsibility of the installer.
Separate parts from packaging and make sure all parts are accounted for before
discarding any packaging material. If any parts are missing, do not begin installation
until you obtain the missing parts.
Flush the water supply lines before beginning installation and after installation is
complete. Test the unit for leaks and adequate water flow. Main water supply to the
eyewash should be “ON” at all times. Provisions shall be made to prevent unauthorized
shutoff.
The ANSI Z358.1 standard requires an uninterrupted supply of flushing fluid. Bradley
plumbed emergency fixtures require a minimum 30 PSI (0.21 MPa) flowing pressure.
Flushing fluid should be tepid per ANSI Z358.1.
The inspection and testing results of this equipment should be recorded weekly to verify
proper operation. This equipment should be inspected annually to ensure compliance
with ANSI Z358.1.
Workers who may come in contact with potentially hazardous materials should be
trained regarding the placement and proper operation of emergency equipment per ANSI
Z358.1.
For questions regarding the operation/installation of this product, visit bradleycorp.com
or call 800.BRADLEY (800.272.3539).
Product warranties may also be found under ”Products” at bradleycorp.com.
Installation
THIS
SIDE
UP
Packing List
•
•
•
•
P.O.Box309, Menomonee Falls, WI 53051
R
TESTTHISUNIT EACHWEEK
Test-operatevalve(s) each week and sign below.
Reportany malfunctions immediately.
Ventil(e)wöchentlich im Testbetrieb prüfen, bestätigt
durchUnterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESESGERÄT1ST WÖCHENTLICH ZU PRÜFEN.
ESSAIHEBDOMADAIRE
Testle fonctionnement des valves chaque semaine et
signeen bas. S'il y à quelque chose qui ne va pas fait
unrapport immédiatement.
P.O.BOX 309, MENOMONEE FALLS, WI 53052-0309 USA
TEL:1-800-BRADLEY FAX: [phone])
http://www.bradleycorp.com
114-051
Supplies Required:
• Piping to ½" NPT water supply inlet on unit
• Boltsforcabinetmounting
• Pipe sealant
• Sign-mounting hardware
Local codes may require the installation of a backflow prevention valve to complete proper installation. Compliance with
local codes is the responsibility of the installer. Valve must be tested annually to verify that it is functioning properly.
Backflow prevention valves are not included with the fixture and may be supplied by the contractor or purchased from
Bradley Corporation.

3
Installation S19294HB, S19294HBT
Bradley • 215-1743 Rev. B; ECN 13-05-014 3/27/2013
"ON"
position

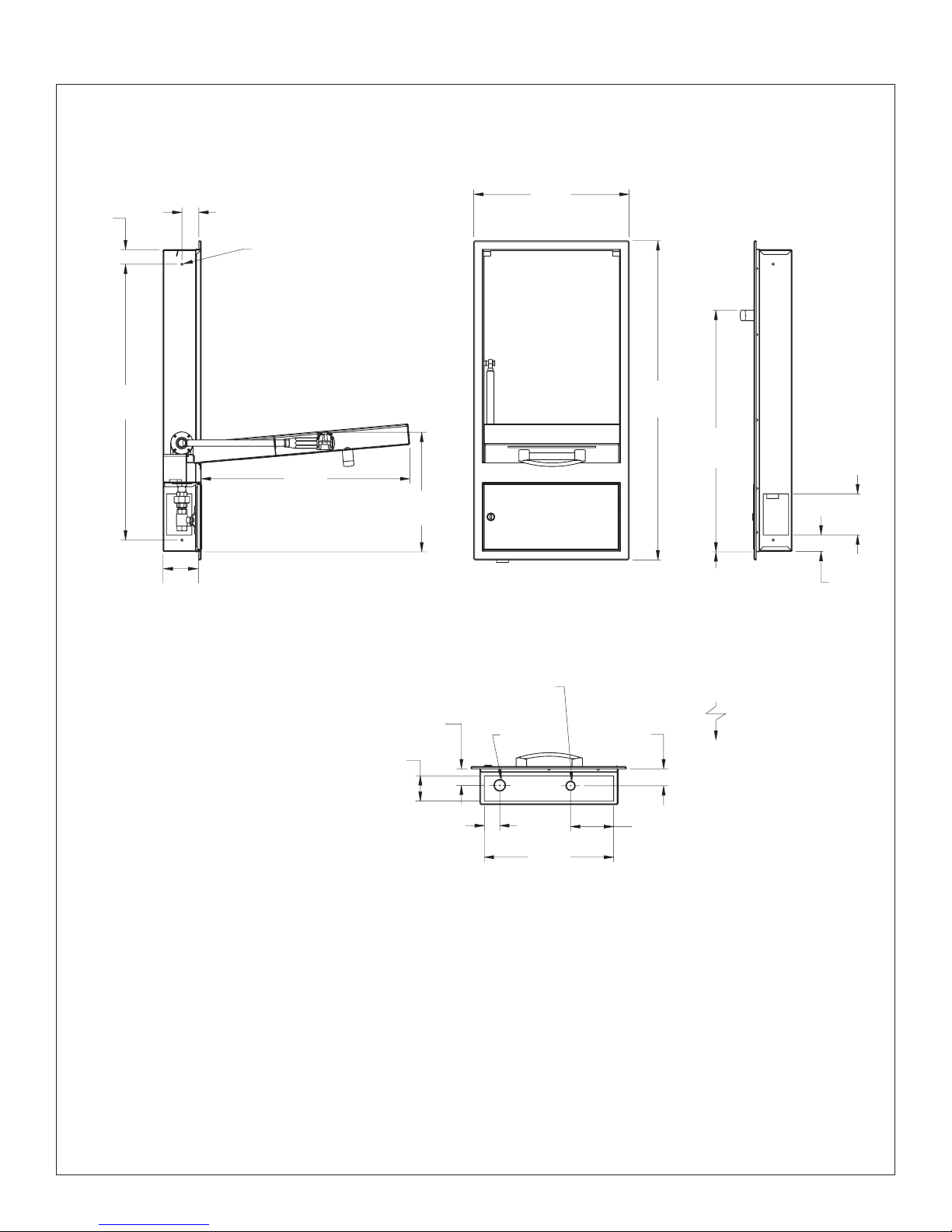

Dimensions
16³⁄₈"
(417mm)
1¹³⁄₁₆"
(46mm)
½" NPT
Supply
Ø ¼" mtg.
hole (qty. 4)
13¹¹⁄₁₆"
(348mm)
1⁹⁄₁₆"
(40mm)
2¹¹⁄₁₆"
(68mm)
29¹⁄₈"
(740mm)
33¹¹⁄₁₆"
(856mm)
25½"
(648mm)
1¾"
(44mm)
4⁵⁄₁₆"
(110mm)
22¹⁄₁₆"
(560mm) 12³⁄₈"
(314mm)
4⁹⁄₁₆"
(116mm)
1⁵⁄₈"
(41mm)
1¾"
(44mm) Drain 1¹³⁄₁₆"
(46mm)
20⁵⁄₈"–32⁵⁄₈" (524mm–829mm) to
finished floor for ANSI compliance
20⁵⁄₈"–23⁵⁄₈" (524mm–600mm)
to finished floor for "barrier free"
compliance
Bradley recommends mounting at 20⁵⁄₈"
to accommodate the maximum number
of users
3¹³⁄₁₆"
(97mm)

4
S19294HB, S19294HBT Installation
3/27/2013 Bradley • 215-1743 Rev. B; ECN 13-05-014

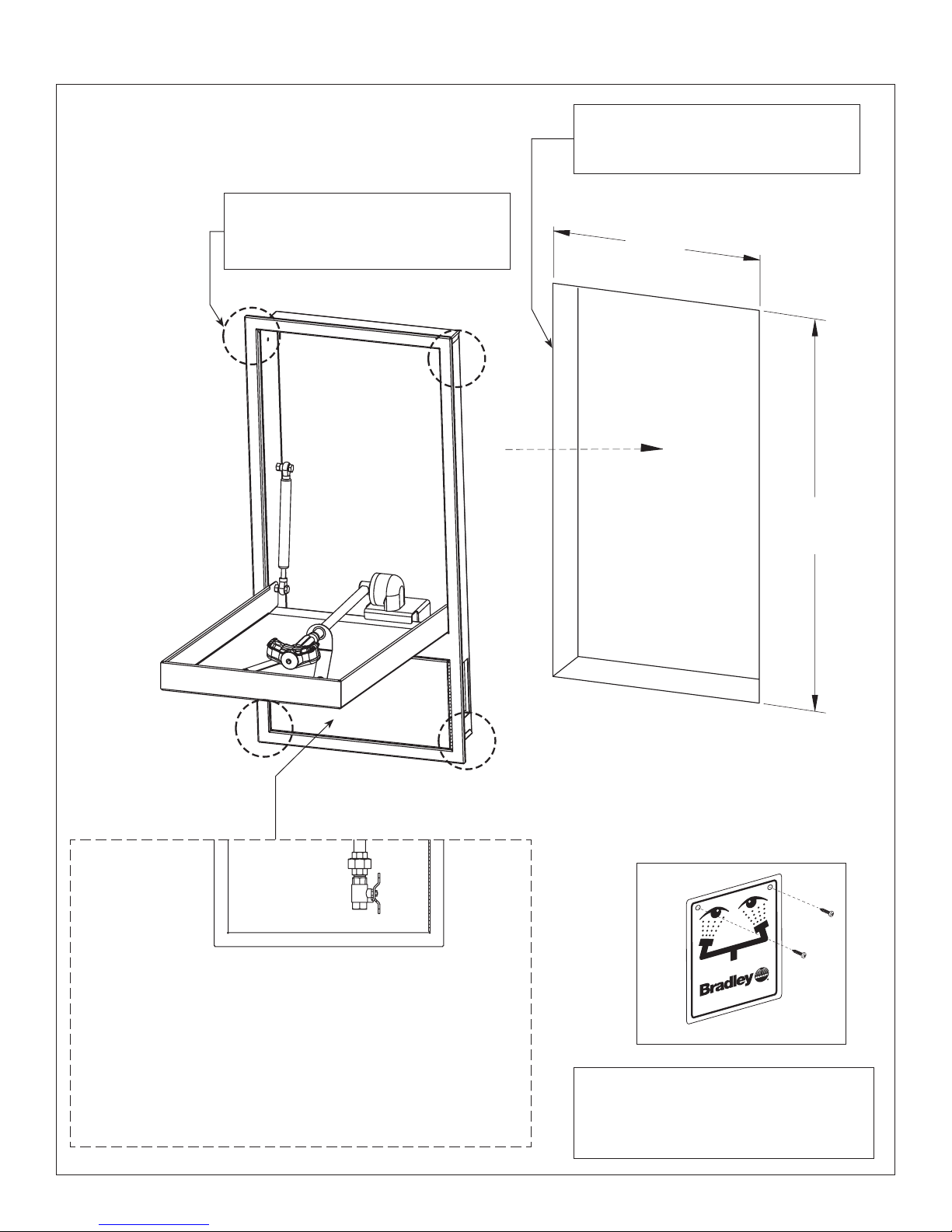

Installation
14½"
(368mm)
32¼"
(819mm)
P.O.BOX 309,MENOMONEE FALLS, WI 53052-0309 USA
TEL:1-800-BRADLEY FAX:[phone])
http://www.bradleycorp.com
114-051
D
To
Wall
Mount the unit in the wall opening
with four bolts (supplied by installer).
B
C
With the cabinet door open, connect the water supply.
Tailpiece: Connect the non-flanged end of the
tailpiece to the drain pipe.
P-trap: Connect the top of the P-trap to the drain
pipe. Adjust for side or rear drain according to your
application.
Connect the 1¼" waste line (supplied by installer) to
the bottom of the tailpiece or P-trap.
Slowly open the water supply lines
to relieve air and pressurize the
valve. Test the unit for leaks and
adequate flow.
E
Rough in the wall opening and
the ½" NPT water supply.
A

5
Installation S19294HB, S19294HBT
Bradley • 215-1743 Rev. B; ECN 13-05-014 3/27/2013

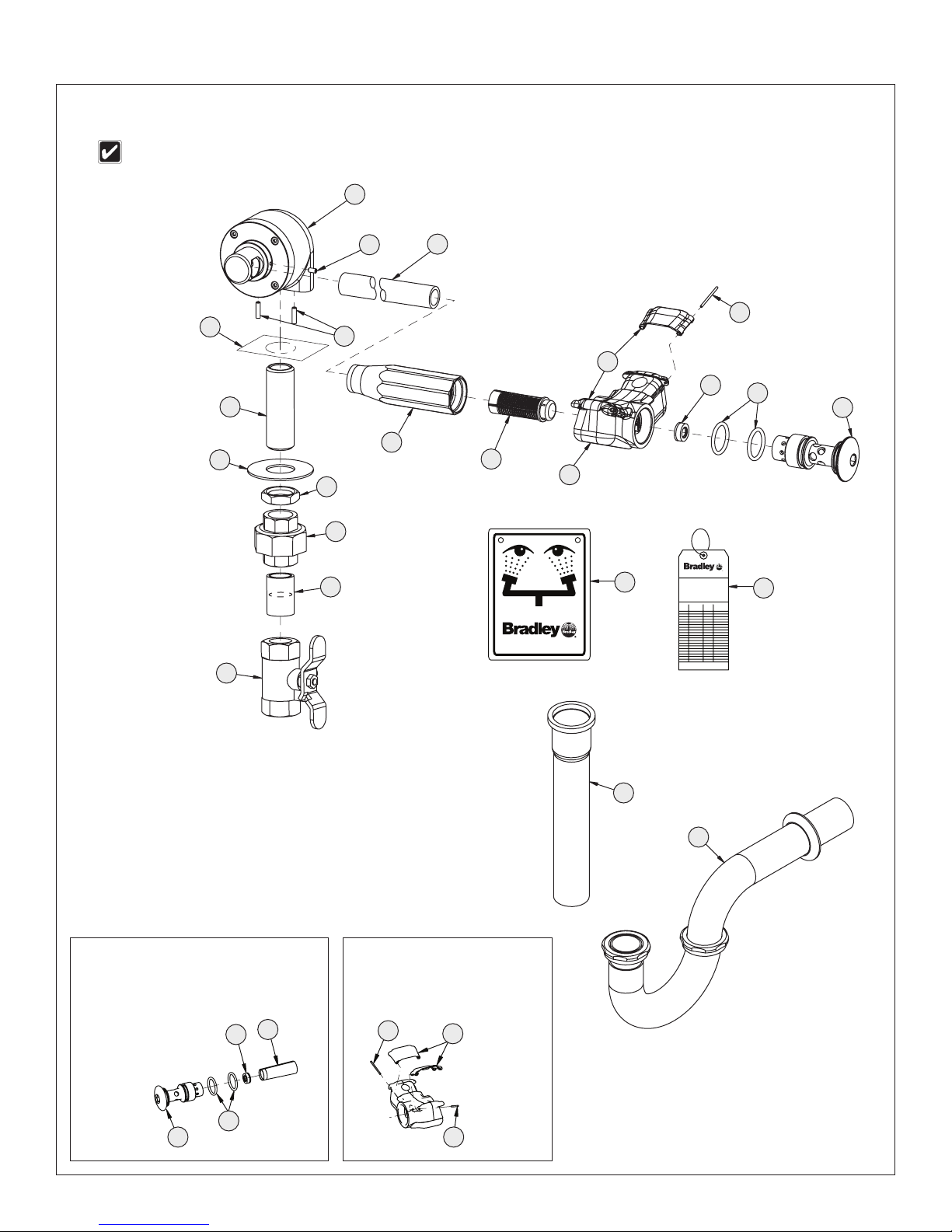

Assembly of Components —S19294HB and S19294HBT
bradleycorp.com
P.O. Box 309, Menomonee Falls, WI 53051
R
TEST THIS UNIT EACH WEEK
Test-operate valve(s) each week and sign below.
Report any malfunctions immediately.
Ventil(e) wöchentlich im Testbetrieb prüfen, bestätigt
durch Unterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESES GERÄT 1ST WÖCHENTLICH ZU PRÜFEN.
ESSAI HEBDOMADAIRE
Test le fonctionnement des valves chaque semaine et
signe en bas. S'il y à quelque chose qui ne va pas fait
un rapport immédiatement.
Shown in the "ON" position.
Prepack S65-339 includes items 26, 27, 28
Prepack S88-068 includes items 25, 26, 27, 28
25
26
27 28
Eyewash Cover Prepack
S45-2675 includes items
22 and 23
23
22
22
1
2
14
13
16
19
23
22
25
21
27 26
20
28
34 35
29
31
32
33
3
Tailpiece
or
P-trap 33
15

6
S19294HB, S19294HBT Installation
3/27/2013 Bradley • 215-1743 Rev. B; ECN 13-05-014
Assembly of Components —S19294HB and S19294HBT

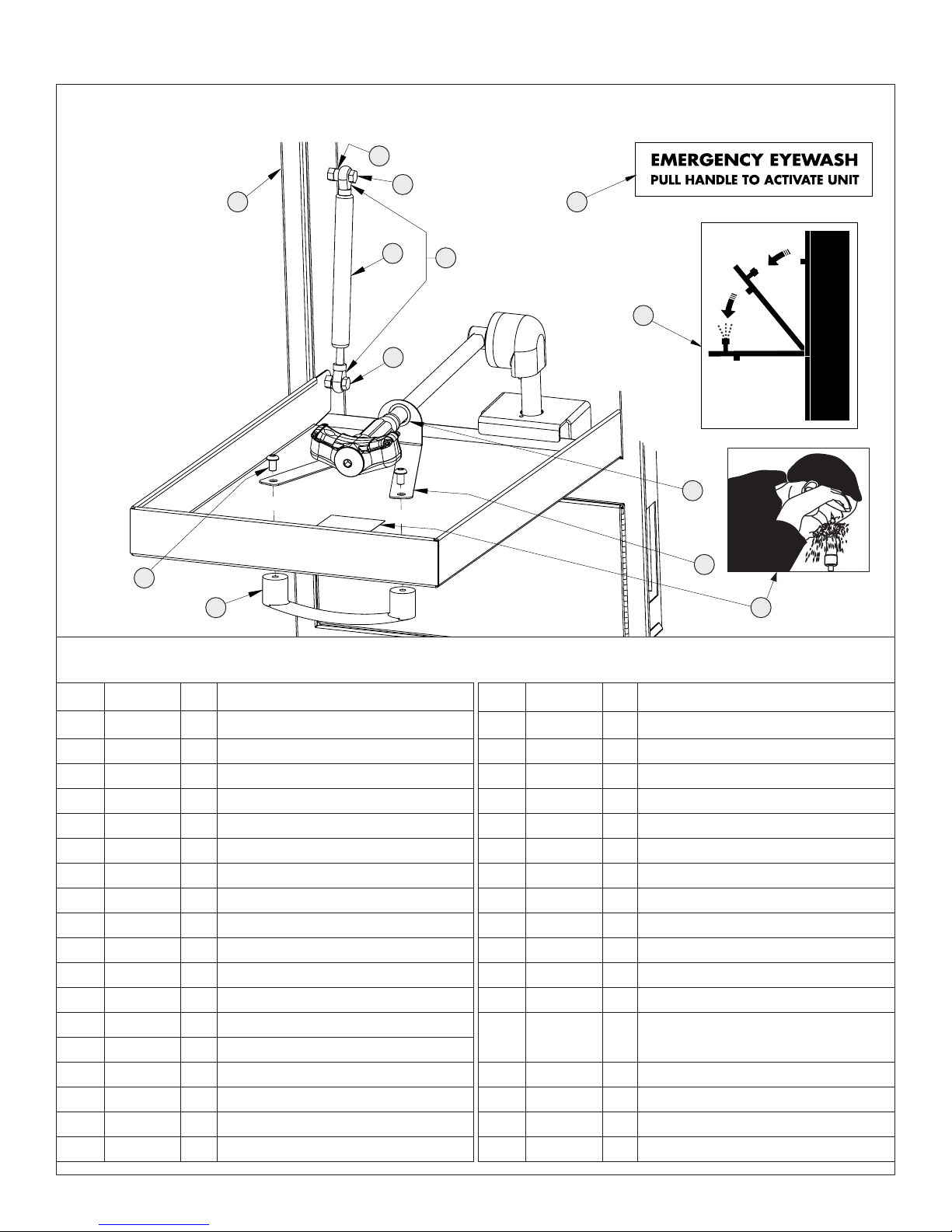

Parts List —S19284HB and S19284HBT
1 S65-386 1 Replacement Valve Ass'y, Swing-Down
2 160-473 1 Screw, Set
3 S39-815 1 Cabinet Assembly
4a 128-171 1 Handle
4b 160-061 1 Screw
5a 140-1082 1 V-bracket
5b 269-2097 1 Bearing
6 182-118 1 Spacer
7 269-1836 2 Rod End (eyelet)
8 269-1835 1 Gas Spring
9 160-264 1 Bolt, ⁵⁄₁₆-18 x 1"
10 160-458 1 Bolt, ⁵⁄₁₆-18 x ¾"
11 204-602 1 Decal, Pull Down
12 204-603 1 Decal, Concealed Eyewash
13 160-474 2 Screw, Set
14 113-1237 1 Shank, ½" x 2½"
15 142-002CB 1 Washer, Flat ⁷⁄₈" x 2"
16 110-115 1 Nut, Brass ½"-14 NPSM
19 113-1230 1 Pipe, ³⁄₈" x 11¼" Chrome Red Brass
20 171-006 1 Body, Mount ³⁄₈" NPT Female
21 S05-190 1 Sprayhead Ass'y Eyewash (includes)
22 in service kit 2 Pivot Pin
23 in service kit 2 Flip Cover, Eyewash
25 115-158 1 Cap
26 125-157 2 O-Ring
27 125-175 1 Flow Control
28 S65-340 1 Screen (incl. 3 per pack)
29 169-348 1 Union
31 113-006DH 1 Nipple, Close
32 S27-342 1 Stop Valve
33 269-1830 1 Tailpiece (S19-294HB)
269-142 1 P-trap, 1¼" (S19-294HBT)
34 114-051 1 Safety Sign
35 204-421 1 Emergency Inspection Tag
36 204-665 1 Decal
Item Part No. Qty Description Item Part No. Qty Description
10
11
12
6
9
3
87
4a
4b
5a
5b
36

7
Installation S19294HB, S19294HBT
Bradley • 215-1743 Rev. B; ECN 13-05-014 3/27/2013
Equipements nécessaires :
• Amenerlatuyauterieàl'entrée½"NPTd'approvisionnementeneaudeladoucheoculaire
• Boulonsdefixationdel'armoire
• Produitd’étanchéitépourtuyau
• Quincailleriepourl'installationdel'enseigne
IMPORTANT
Lire ce manuel d’installation dans son intégralité pour garantir une installation
appropriée. Une fois celle-ci terminée, classer ce manuel auprès du service à la clientèle
ou d’entretien. L’installateur est responsable de la conformité de l’installation aux codes
pour des drain et codes et règlements en vigueur.
Assurez-vous que toutes les pièces sont incluses dans l’emballage et qu’il n’en manque
aucune avant de jeter l’emballage. Ne commencez pas l’assemblage avant de recevoir
les pièces manquantes.
Rincez la conduite d’alimentation avant et apres l’installation. Assurez-vous que le débit
d’eau est adéquat et qu’il n’y a pas de fuites. L’alimentation principale en eau doit être
toujours OUVERTE. On devra prévoir des dispositions pour empêcher tout arrêt non
autorisé.
La norme ANSI Z358.1 prévoit une alimentation ininterrompue du liquide de rinçage. Les
appareils d’urgence Bradley raccordés au réseau nécessitent une pression d’écoulement
d’au moins 30 PSI (0,21 MPa). Selon ANSI Z358.1, le liquide de rinçage doit être tiède.
Inspectez et testez cet équipement une fois par semaine pour en assurer le bon
fonctionement. Notez les dates d’inspection. Ce matériel doit être inspecté une fois par
an pour assurer sa conformité à la norme ANSI Z358.1.
Les ouvriers susceptibles d’entrer en contact avec des matières potentiellement
dangereuses doivent recevoir une formation sur la mise en place et le bon
fonctionnement du matériel d’urgence conformément à la norme ANSI Z358.1.
Pour toute question concernant le fonctionnement ou l’installation de ce produit,
consulter le site www.bradleycorp.com ou appeler le 1-800-BRADLEY.
Les garanties de produits figurent sous la rubrique « Informations techniques » sur
notre site Internet à www.bradleycorp.com.
Installation
THIS
SIDE
UP
Packing List
•
•
•
•
P.O.Box309, Menomonee Falls, WI 53051
R
TESTTHISUNIT EACHWEEK
Test-operatevalve(s) each week and sign below.
Reportany malfunctions immediately.
Ventil(e)wöchentlich im Testbetrieb prüfen, bestätigt
durchUnterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESESGERÄT1ST WÖCHENTLICH ZU PRÜFEN.
ESSAIHEBDOMADAIRE
Testle fonctionnement des valves chaque semaine et
signeen bas. S'il y à quelque chose qui ne va pas fait
unrapport immédiatement.
P.O.BOX 309, MENOMONEE FALLS, WI 53052-0309 USA
TEL:1-800-BRADLEY FAX: [phone])
http://www.bradleycorp.com
114-051
Les codes locaux peuvent exiger l’ installation d’une soupape de prévention d’écoulement de retour pour réaliser
une installation appropriée. L’installateur est responsable de la conformité aux codes locaux. La soupape doit être
testée une fois par an pour vérifier qu’elle fonctionne correctement. Les soupapes de prévention d’écoulement
de retour ne sont pas fournies avec l’appareil et peuvent être fournies par l’entrepreneur ou achetées auprès de
Bradley Corporation.

8
S19294HB, S19294HBT Installation
3/27/2013 Bradley • 215-1743 Rev. B; ECN 13-05-014
Dimensions
16³⁄₈"
(417mm)
1¹³⁄₁₆"
(46mm)
13¹¹⁄₁₆"
(348mm)
1⁹⁄₁₆"
(40mm)
2¹¹⁄₁₆"
(68mm)
29¹⁄₈"
(740mm)
33¹¹⁄₁₆"
(856mm)
25½"
(648mm)
1¾"
(44mm)
4⁵⁄₁₆"
(110mm)
22¹⁄₁₆"
(560mm) 12³⁄₈"
(314mm)
4⁹⁄₁₆"
(116mm)
1⁵⁄₈"
(41mm)
1¾"
(44mm) Drain 1¹³⁄₁₆"
(46mm)
la position de
"OUVERTE"
trous de montage
de ؼ" (qté. 4)
Approvisionnement
à l’entrée ½" NPT
20⁵⁄₈"–32⁵⁄₈" (524mm–829mm)
jusqu’au sol fini pour la conformité ANSI
20⁵⁄₈"–23⁵⁄₈" (524mm–600mm)
jusqu’au sol fini pour la conformité
« sans barrière »
Bradley conseille de poser à
20-1/8" (511 mm) pour accommoder un
nombre maximal d’utilisateurs
3¹³⁄₁₆"
(97mm)

9
Installation S19294HB, S19294HBT
Bradley • 215-1743 Rev. B; ECN 13-05-014 3/27/2013
Installation
P.O.BOX 309,MENOMONEE FALLS, WI 53052-0309 USA
TEL:1-800-BRADLEY FAX:[phone])
http://www.bradleycorp.com
114-051
D
sur le
mur
Monter la douche oculaire dans
lemuràl'aidedequatreboulons
(fournis par l'installateur).
B
C
Laporteinférieuredel'armoireétantouverte,connecterlacanalisation
àl'aidedel'écrou-raccord.
Pour l'unité munie d'une pièce de raccordement : Connecter
l'extrémitéinférieure(sansbride)autuyaudedrainage.
Pour l'unité munie d'un siphon en P : Connecter le siphon en P au
tuyau de drainage. Fairelesréglagesnécessairespourundrainlatéral
ou arrière en fonction de votre application.
Connecterlacanalisationdeseauxuséesde1¼"(fourniepar
l'installateur) sur le bas de la pièce de raccordement ou du siphon en P.
Ouvrirlesarrivéesd’eaulentement
pourlibérerl’airetmettrelerobinet
souspression.Vérifiers'ilyades
fuitesetsiledébitd'eauestadéquat.
E
Pratiquer une ouverture initiale
dans le mur. Mettre en place la
canalisation d'eau de ½" NPT.
A
14½"
(368mm)
32¼"
(819mm)

10
S19294HB, S19294HBT Installation
3/27/2013 Bradley • 215-1743 Rev. B; ECN 13-05-014
Assemblage des composantes —S19294HB et S19294HBT
bradleycorp.com
P.O. Box 309, Menomonee Falls, WI 53051
R
TEST THIS UNIT EACH WEEK
Test-operate valve(s) each week and sign below.
Report any malfunctions immediately.
Ventil(e) wöchentlich im Testbetrieb prüfen, bestätigt
durch Unterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESES GERÄT 1ST WÖCHENTLICH ZU PRÜFEN.
ESSAI HEBDOMADAIRE
Test le fonctionnement des valves chaque semaine et
signe en bas. S'il y à quelque chose qui ne va pas fait
un rapport immédiatement.
Montré dans la position de "OUVERTE."
PaquetS65-339comprendleséléments
26, 27, 28
PaquetS88-068comprendleséléments
25, 26, 27, 28
25
26
27 28
Paquetcouverturesàbascule
(douche oculaire) S45-2675
comprendleséléments22et23
23
22
22
1
2
14
13
16
19
23
22
25
21
27 26
20
28
34 35
29
31
32
33
3
pièce de raccordement
ou
siphon en P
33
15

11
Installation S19294HB, S19294HBT
Bradley • 215-1743 Rev. B; ECN 13-05-014 3/27/2013
Assemblage des composantes —S19294HB et S19294HBT
10
11
12
6
9
3
87
Liste des pièces —S19284HB et S19284HBT
1 S65-386 1 Remplacement de la robinet rabattable
 2 160-473 1 Visderéglage
3 S39-815 1 Cabinet
4a 128-171 1 Manette
4b 160-061 1 Vis
5a 140-1082 1 Support en V
5b 269-2097 1 Roulement
6 182-118 1 Entretoise
7 269-1836 2 Boulonàoeil
8 269-1835 1 Amortisseur
9 160-264 1 Boulon, ⁵⁄₁₆-18 x 1"
10 160-458 1 Boulon, ⁵⁄₁₆-18 x ¾"
11 204-602 1 Étiquette
12 204-603 1 Étiquette
 13 160-474 2 Visderéglage
14 113-1237 1 Tige, ½" x 2½"
15 142-002CB 1 Rondelle ⁷⁄₈" x 2"
16 110-115 1 Écrou hexagonal ½"-14 NPSM
19 113-1230 1 Tuyau ³⁄₈"x11¼"laitonchromérouge
20 171-006 1 Corps ³⁄₈" NPT (femelle)
21 S05-190 1 Douche oculaire (comprend)
22 2 Axe de pivotement (kit de remplacement)
 23  2 Couvertureàbascule(kitderemplacement)
25 115-158 1 Bouchon
26 125-157 2 Bague
27 125-175 1 Contrôledudébit
28 S65-340 1 Filtrer (paquet de 3)
29 169-348 1 Joint
 31 113-006DH 1 Raccordétroit
 32 S27-342 1 Robinetd’arret
33 269-1830 1 Pièce de raccordement (S19-284HB)
269-142 1 Siphon en P, 1¼" (S19-284HBT)
34 114-051 1 Enseignedesécurité
35 204-421 1 Étiquetted’inspection
36 204-665 1 Étiquette
Piéce Réf. Qté. Description Piéce Réf. Qté. Description
4a
4b
5a
5b
36

12
S19294HB, S19294HBT Installation
3/27/2013 Bradley • 215-1743 Rev. B; ECN 13-05-014
Materiales necesarios:
• Proporcionelatuberíaalatomade½"NPTdelsuministrodeaguadellavadordeojos
• Pernosparaelmontajedelgabinete
• Selladordetubería
• Tornilleríaparamontarelavisodeseguridad
IMPORTANTE
Lea en su totalidad este manual de instalación para garantizar una instalación adecuada.
Una vez que termine la instalación, entregue este manual al propietario o al Departamento
de Mantenimiento. Es responsabilidad de quien instale el equipo cumplir con los códigos
para desagüe y otra códigos y ordenanzas locales.
Separar todas las piezas del material de embalaje y asegurarse que todas las piezas
estén incluídas antes de desechar cualquier material de embalaje. Si faltase alguna pieza,
no intentar instalar la unidad combinada Bradley hasta obtener las piezas faltantes.
Aclarar el conducto del suministro de agua antes y después de la instalación. Verificar
que no haya fugas y que el flujo de agua sea adecuado. El suministro principal de agua a
la unidad debe estar siempre en posición “ON” (abierto). Se deben tomar medidas a fin de
evitar el corte no autorizado del suministro.
La norma ANSI Z358.1 exige un suministro ininterrumpido de líquido de limpieza. Los equipos
de emergencia con tuberías de Bradley requieren una presión de flujo mínima de 0,21 MPa (30
PSI). El líquido de limpieza debe estar tibio en conformidad con la norma ANSI Z358.1.
Este equipo se debe inspeccionar, probar y anotar semanalmente para mantener un
funcionamiento adecuado . Se debe revisar este equipo anualmente para asegurarse de
que cumpla con la norma ANSI Z358.1.
Los trabajadores que puedan tener contacto con materiales potencialmente peligrosos
deben recibir capacitación sobre la ubicación y operación adecuada de los equipos de
emergencia en conformidad con la norma ANSI Z358.1.
Para consultas sobre la operación o instalación de este producto, visite www.bradleycorp.
com o llame al 1-800-BRADLEY.
Las garantías del producto se pueden encontrar en “Información del producto” o en
nuestro sitio Web, www.bradleycorp.com.
Installation
THIS
SIDE
UP
Packing List
•
•
•
•
P.O.Box309, Menomonee Falls, WI 53051
R
TESTTHISUNIT EACHWEEK
Test-operatevalve(s) each week and sign below.
Reportany malfunctions immediately.
Ventil(e)wöchentlich im Testbetrieb prüfen, bestätigt
durchUnterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESESGERÄT1ST WÖCHENTLICH ZU PRÜFEN.
ESSAIHEBDOMADAIRE
Testle fonctionnement des valves chaque semaine et
signeen bas. S'il y à quelque chose qui ne va pas fait
unrapport immédiatement.
P.O.BOX 309, MENOMONEE FALLS, WI 53052-0309 USA
TEL:1-800-BRADLEY FAX: [phone])
http://www.bradleycorp.com
114-051
Los códigos locales pueden exigir la instalación de una válvula de prevención de contraflujo para completar
la instalación correcta. La conformidad con los códigos locales es de responsabilidad del instalador.
La válvula se debe probar anualmente para verificar que funcione de manera correcta. Las válvulas de
prevención de contraflujo no se incluyen con el accesorio y las puede proporcionar el contratista o las
puede comprar en Bradley Corporation.

13
Installation S19294HB, S19294HBT
Bradley • 215-1743 Rev. B; ECN 13-05-014 3/27/2013
Dimensiones
16³⁄₈"
(417mm)
1¹³⁄₁₆"
(46mm)
13¹¹⁄₁₆"
(348mm)
1⁹⁄₁₆"
(40mm)
2¹¹⁄₁₆"
(68mm)
29¹⁄₈"
(740mm)
33¹¹⁄₁₆"
(856mm)
25½"
(648mm)
1¾"
(44mm)
4⁵⁄₁₆"
(110mm)
22¹⁄₁₆"
(560mm) 12³⁄₈"
(314mm)
4⁹⁄₁₆"
(116mm)
1⁵⁄₈"
(41mm)
1¾"
(44mm) 1¹³⁄₁₆"
(46mm)
la posición de
"CONECTADO"
orificios de montaje
de ؼ" (qté. 4)
Desagüe
Entrada de suministro
½" NPT
20⁵⁄₈"–32⁵⁄₈" (524mm–829mm)
hasta el piso terminado para cumplir con
la norma ANSI.
20⁵⁄₈"–23⁵⁄₈" (524mm–600mm) hasta el piso
terminado para cumplir con las normas para
instalaciones para minusválidos.
Bradley recomienda montar a 20-1/8" (511mm)
para dar cabida a la máxima cantidad de usuarios.
3¹³⁄₁₆"
(97mm)

14
S19294HB, S19294HBT Installation
3/27/2013 Bradley • 215-1743 Rev. B; ECN 13-05-014
Instalación
P.O.BOX 309,MENOMONEE FALLS, WI 53052-0309 USA
TEL:1-800-BRADLEY FAX:[phone])
http://www.bradleycorp.com
114-051
D
a la
pared
Instale el lavador de ojos en la pared
con cuatro pernos (que proporciona
el instalador).
B
C
Conlapuertainferiordelgabineteabierta,conectelatuberíade
suministro utilizando la tuerca de acoplamiento.
Para la unidad con tubo de aspiración: Conectar el extremo inferior
del tubo de aspiración (el que no está embridado)alatuberíade
desagüe.
Para la unidad con sifón en P: ConectarelsifónenPalatubería
de desagüe. Realice los ajustes para desagüe lateral o posterior de
acuerdo con su instalación.
Conectelatuberíadedesechode1¼"(queproporcionaelinstalador)
en la parte inferior del tubo de aspiración o del sifón en P.
Abralentamentelastuberíasde
suministro de agua para liberar el
aire y presurizar la válvula. Revise si
existen fugas y verifique si el flujo de
agua es adecuado.
E
Haga una abertura en la pared para
el armario. ColoquelatuberíaNPT
de ½" del suministro de agua.
A
14½"
(368mm)
32¼"
(819mm)

15
Installation S19294HB, S19294HBT
Bradley • 215-1743 Rev. B; ECN 13-05-014 3/27/2013
Armado de los componentes —S19294HB y S19294HBT
bradleycorp.com
P.O. Box 309, Menomonee Falls, WI 53051
R
TEST THIS UNIT EACH WEEK
Test-operate valve(s) each week and sign below.
Report any malfunctions immediately.
Ventil(e) wöchentlich im Testbetrieb prüfen, bestätigt
durch Unterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESES GERÄT 1ST WÖCHENTLICH ZU PRÜFEN.
ESSAI HEBDOMADAIRE
Test le fonctionnement des valves chaque semaine et
signe en bas. S'il y à quelque chose qui ne va pas fait
un rapport immédiatement.
Mostrado en la posición de "CONECTADO."
Paquete S65-339 incluye art. 26,
27, 28
Paquete S88-068 incluye art. 25,
26, 27, 28
25
26
27 28
Paquete tapa protectora lavaojos
S45-2675 incluye art. 22, 23
23
22
22
1
2
14
13
16
19
23
22
25
21
27 26
20
28
34 35
29
31
32
33
3
tubo de aspiración
o
sifón en P
33
15

16
S19294HB, S19294HBT Installation
3/27/2013 Bradley • 215-1743 Rev. B; ECN 13-05-014
Armado de los componentes —S19294HB y S19294HBT
10
11
12
6
9
3
87
Lista de Piezas —S19284HB y S19284HBT
1 S65-386 1 Reemplazo de la válvula oscilante
2 160-473 1 Tornillo prisionero
3 S39-815 1 Gabinete
4a 128-171 1 Manija
4b 160-061 1 Tornillo
5a 140-1082 1 Soporte en V
5b 269-2097 1 Rodamiento
6 182-118 1 Espaciador
7 269-1836 2 Perno de ojo
8 269-1835 1 Amortiguador
9 160-264 1 Tapa, ⁵⁄₁₆-18 x 1"
10 160-458 1 Tapa, ⁵⁄₁₆-18 x ¾"
11 204-602 1 Etiqueta
12 204-603 1 Etiqueta
13 160-474 2 Tornillo prisionero
14 113-1237 1 Varilla tornillante, ½" x 2½"
15 142-002CB 1 Arandela ⁷⁄₈" x 2"
16 110-115 1 Tuerca hexagonal ½"-14 NPSM
19 113-1230 1 Tubo ³⁄₈" x 11¼" latón cromado rojo
20 171-006 1 Cuerpo ³⁄₈" NPT (hembra)
21 S05-190 1 Lavador de ojos (incluye)
22 2 Pasador de pivote (juego de repuesto)
23 2 Tapa protectora (juego de repuesto)
25 115-158 1 Tapa
26 125-157 2 Arosello
27 125-175 1 Control del flujo
28 S65-340 1 Filtro (paquete de 3)
29 169-348 1 Unión
31 113-006DH 1 Niple de rosca exterior
32 S27-342 1 Válvula de retención
33 269-1830 1 Tubo de aspiración (S19-284HB)
269-142 1 Sifón en P, 1¼" (S19-284HBT)
34 114-051 1 Aviso de seguridad
35 204-421 1 Etiqueta de inspección
36 204-665 1 Etiqueta
Art. Pieza N°Ctd. Descripción Art. Pieza N° Ctd. Descripción
4a
4b
5a
5b
36
