brenton Studio Merido Collection Desk OM03495 User manual

the merido collection
desk
escritorio principal
OM03495

2
3
Important / Importante

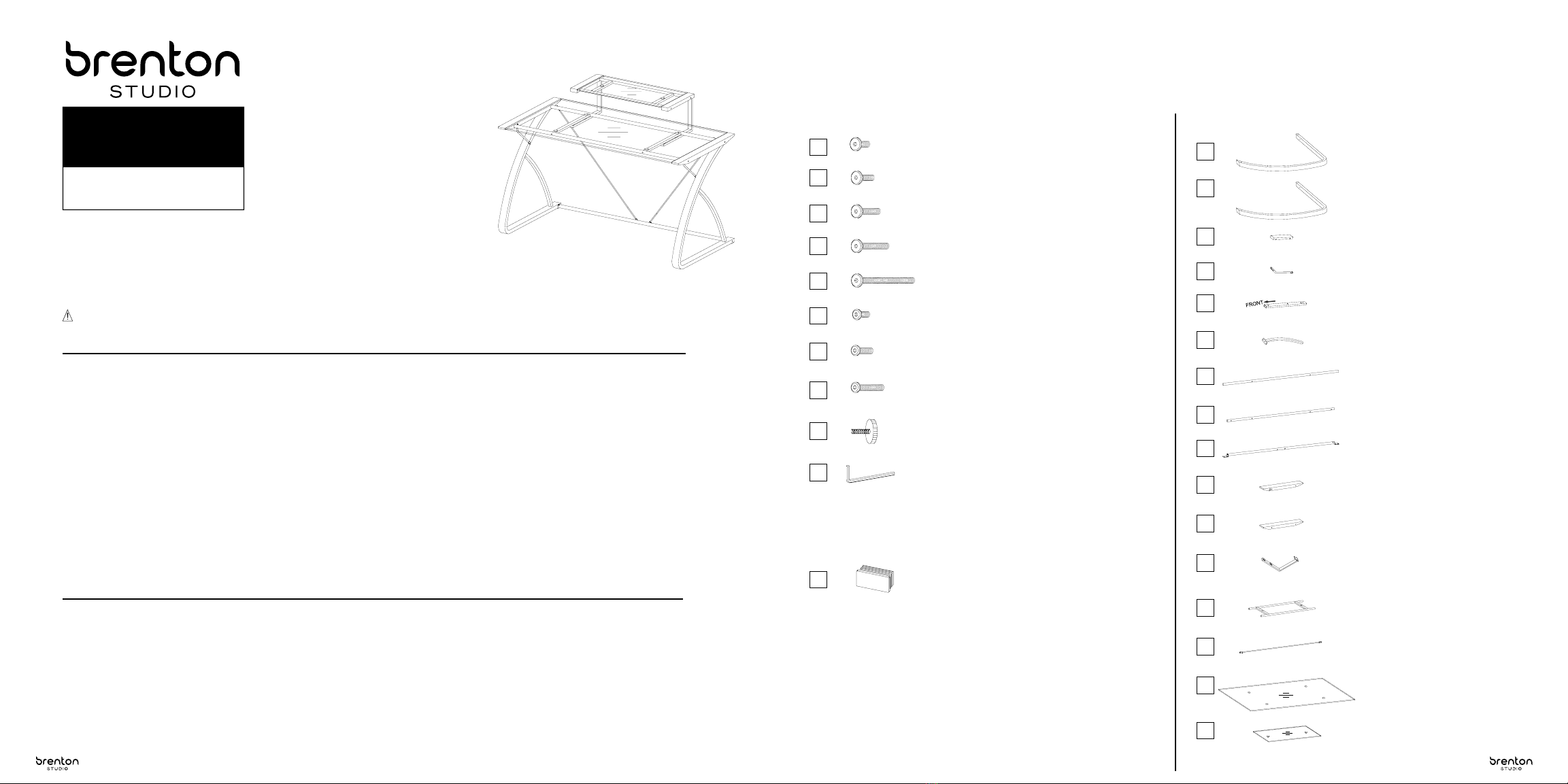

Identificación de los herrajes
Hardware identification Parts identification
Identificación de las partes
Estimated Assembly Time: 50 min.
Tiempo estimado de montaje: 50 min.
Only one person is necessary for the assembly of this product, however one or more steps may need a second person to assist.
Sólo se requiere una persona para armar este producto. Sin embargo, uno o dos pasos podrían requerir de la ayuda de una segunda persona
6x13x14mm Allen bolt (AB61314S)
Perno Allen 6x13x14mm (AB61314S)
Perno Allen 6x25x14mm (AB62514S)
Perno Allen 6x38x14mm (AB63814S)
Perno Allen 6x76x14mm (AB67614S)
Perno Allen 6x13x10mm (AB61310S)
Perno Allen 6x16x14mm (AB61614S)
10 pcs
Puntal de soporte
Tubo de soporte intermedio
Soporte posterior
Travesaño superior frontal
Travesaño superior trasero
Travesaño inferior trasero
Poste del extremo izquierdo
Poste del extremo derecho
Soporte lateral superior
Estructura superior
Barra tensora
Vidrio del escritorio
Vidrio superior
Left leg
Pata izquierda 1 pc
*Extra hardware is enclosed for your convenience.
*Se adjuntan herrajes adicionales para su conveniencia
Quantity/cantidad Quantity/cantidad
The below parts are pre-assembled and are listed as a reference only.
Las partes a continuación ya vienen ensambladas y se listan sólo a título de referencia
6x16x14mm Allen bolt (AB61614S) 6 pcs
Pata derecha
Right leg 1 pc
6x25x14mm Allen bolt (AB62514S) 4 pcs
Panel superior
Upper panel 2 pcs
6x38x14mm Allen bolt (AB63814S) 4 pcs
Support strut 2 pcs
6x76x14mm Allen bolt (AB67614S) 8 pcs
Middle support tube 2 pcs
6x13x10mm Allen bolt (AB61310S) 8 pcs
Back support 2 pcs
6x19x10mm Allen bolt (AB61910S)
Perno Allen 6x19x10mm (AB61910S)
Nivelador de piso
4 pcs
Front upper crossbar 1 pc
6x38x10mm Allen bolt (AB63810S)
Perno Allen 6x38x10mm (AB63810S)
4 pcs
Back upper crossbar 1 pc
Floor leveler 4 pcs
Back lower crossbar 1 pc
Allen wrench (AW4S)
Llave allen (AW4S)
Casquillo
1 pc
Left end post
Right end post
Upper side support
Upper frame
Tension bar
Desktop glass
Upper glass
1 pc
1 pc
2 pcs
1 pc
2 pcs
1 pc
1 pc
End cap 2 pcs
Before you begin: Lay out all of the parts on a non-abrasive surface in order to identify and count prior to assembly.
You will need the parts and hardware listed on pages 3 of this instruction manual as well.
Extienda todas las partes sobre una supercie no abrasiva con el n de identicar las y contar las antes de armar.
Para armar esta unidad necesitará las piezas y los elementos de ferretería que se mencionan en las páginas 3 de este manual de instrucciones.
Now you are ready to begin actual assembly!
¡Ahora ya está listo para empezar a armar!
A1
B
2
C
3
D
4
E
5
F
6
G
7
H
8
I
9
J
10
11
12
13
14
15
16
K
the merido collection
desk
escritorio principal

5
4

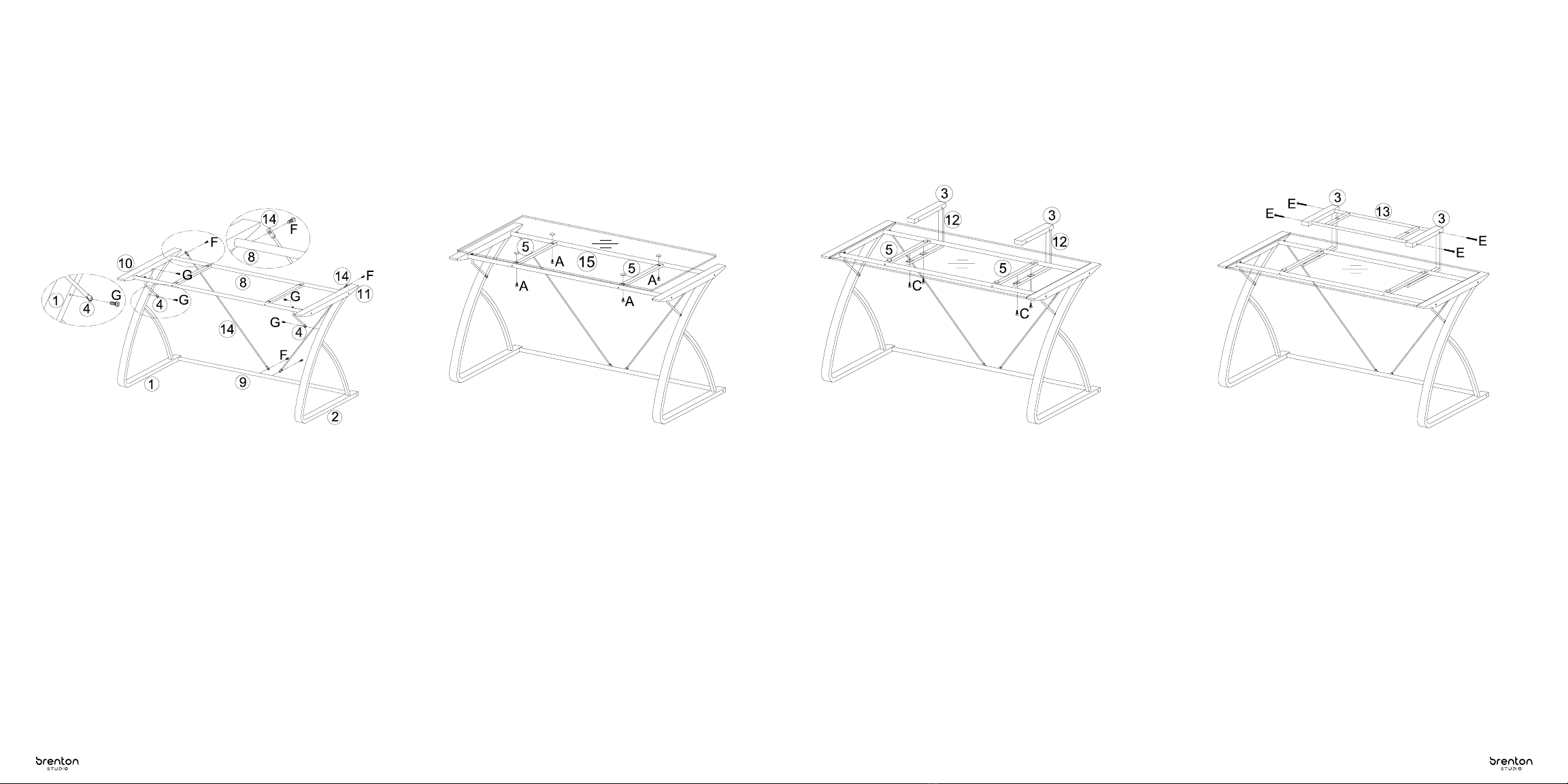

Assembly Instructions / Instrucciones De Montaje
Step 1 Step 3 Step 4
Paso 1 Paso 3 Paso 4
Step 2
Paso 2
DO NOT FULLY TIGHTEN ALLEN BOLTS UNTIL THE END OF STEP 9.
1. Attach (6) Back Supports to (1) Left Leg and (2) Right Leg using (F) 6 x 13 x
10mm Allen Bolts to attach the TOP and (D) 6 x 38 x 14mm Allen Bolts to attach
the BOTTOM as shown.
2. Next, install (I) Floor Levelers to (1) Left Leg and (2) Right Leg as shown.
1. Attach (3) Upper Panel to (12) Upper Side Support using (B) 6 x 16 x 14mm
Allen Bolts as shown. Repeat this process for the second (3) Upper Panel and (12)
Upper Side Support assembly.
2. Set the two assemblies aside until Step 7.
1. Attach (9) Back Lower Crossbar to (1) Left Leg and (2) Right Leg and secure
using (E) 6 x 76 x 14mm Allen Bolts for the SIDES and (A) 6 x 13 x 14mm Allen
Bolts to secure the BOTTOM.
2. Slide (10) Left End Post onto (1) Left Leg and (11) Right End Post onto
(2) Right Leg and then attach (7) Front Upper Crossbar and (8) Back Upper
Crossbar assemblies using (D) 6 x 38 x 14mm Allen Bolts for the FRONT and
(E) 6 x 76 x 14mm Allen Bolts for the BACK.
3. Turn the unit UPRIGHT before proceeding to the next step.
1. Conecte el panel superior (3) al soporte lateral superior (12) usando los pernos
Allen de 6 x 16 x 14mm (B), como se muestra en la gura. Repita este proceso
para el segundo ensamble del panel superior (3) y del soporte lateral superior (12).
2. Ponga aparte los dos ensambles hasta llegar al paso 7.
1. Conecte el travesaño inferior trasero (9) a la pata izquierda (1) y la pata
derecha (2), y fíjelo usando los pernos Allen de 6 x 76 x 14mm (E) para los
LADOS y los pernos Allen de 6 x 13 x 14mm (A) para pegar la PARTE INFERIOR.
2. Deslice el poste del extremo izquierdo (10) sobre la pata izquierda (1) y el
poste del extremo derecho (11) sobre la pata derecha (2), y luego conecte los
ensambles del travesaño superior frontal (7) y del travesaño superior trasero
(8) usando los pernos Allen de 6 x 38 x 14mm (D) para la PARTE FRENTE y los
pernos Allen de 6 x 76 x 14mm (E) para la PARTE POSTERIOR.
3. Ponga la unidad DE PIE antes de pasar al siguiente paso.
1. Conecte los soportes posteriores (6) a la pata izquierda (1) y la pata derecha
(2) usando los pernos Allen de 6 x 13 x 10mm (F) para pegar la PARTE SUPERIOR
y los pernos Allen de 6 x 38 x 14mm (D) para pegar la PARTE INFERIOR, como se
muestra en la gura.
2. A continuación, instale los niveladores del piso (I) a la pata izquierda (1) y la
pata derecha (2), como se muestra en la gura.
Attach (5) Middle Support Tubes to (7) Front Upper Crossbar and (8) Back Upper
Crossbar using (H) 6 x 38 x 10mm Allen Bolts as shown.
Conecte los tubos de soporte intermedios (5) al travesaño superior frontal (7) y
al travesaño superior trasero (8) usando los pernos Allen de 6 x 38 x 10mm (H),
como se muestra en la gura.
TOP
TOP
TOP
NO APRIETE BIEN LOS PERNOS ALLEN HASTA FINALIZAR EL PASO 9.

7
6
Assembly Instructions / Instrucciones De Montaje
Step 5 Step 7
Paso 5 Paso 7
Step 6 Step 8
Paso 6 Paso 8
1. Attach (4) Support Struts to (1) Left Leg, (10) Left End Post, (2) Right Leg, and
(11) Right End Post using (G) 6 x 19 x 10mm Allen Bolts as shown.
2. Next, install (14) Tension Bars to (8) Back Upper Crossbar and (9) Back Lower
Crossbar using (F) 6 x 13 x 10mm Allen Bolts as shown.
Attach (12) Upper Side Support Assemblies (from Step 3) To (5) Middle Support
Tubes using (C) 6 x 25 x 14mm Allen Bolts as shown.
1. Conecte los puntales de soporte (4) a la pata izquierda (1), al poste del extremo
izquierdo (10), a la pata derecha (2) y al poste del extremo derecho (11) y fíjelos
usando los pernos Allen de 6 x 19 x 10mm (G), como se muestra en la gura.
2. A continuación, instale las barras tensoras (14) al travesaño superior trasero (8)
y al travesaño inferior trasero (9) usando los pernos Allen de 6 x 13 x 10mm (F),
como se muestra en la gura.
Conecte los ensambles del soporte lateral superior (12) (del paso 3) a los tubos de
soporte intermedios (5) usando los pernos Allen de 6 x 25 x 14mm (C), como se
muestra en la gura.
Carefully set (15) Desktop Glass down into place and secure to (5) Middle Support
Tubes using (A) 6 x 13 x 14mm Allen Bolts as shown. Tighten but DO NOT OVER-
TIGHTEN using (J) Allen Wrench.
Attach (13) Upper Frame to both (3) Upper Panels and secure using
(E) 6 x 76 x 14mm Allen Bolts.
Ponga con cuidado el vidrio del escritorio (15) en su lugar y fíjelo a los tubos de
soporte intermedios (5) usando los pernos Allen de 6 x 13 x 14mm (A), como se
muestra en la gura. Atornille SIN APRETAR DEMASIADO usando la llave Allen (J).
Conecte la estructura superior (13) a los dos paneles superiores (3) y fíjela usando
los pernos Allen de 6 x 76 x 14mm (E).

89

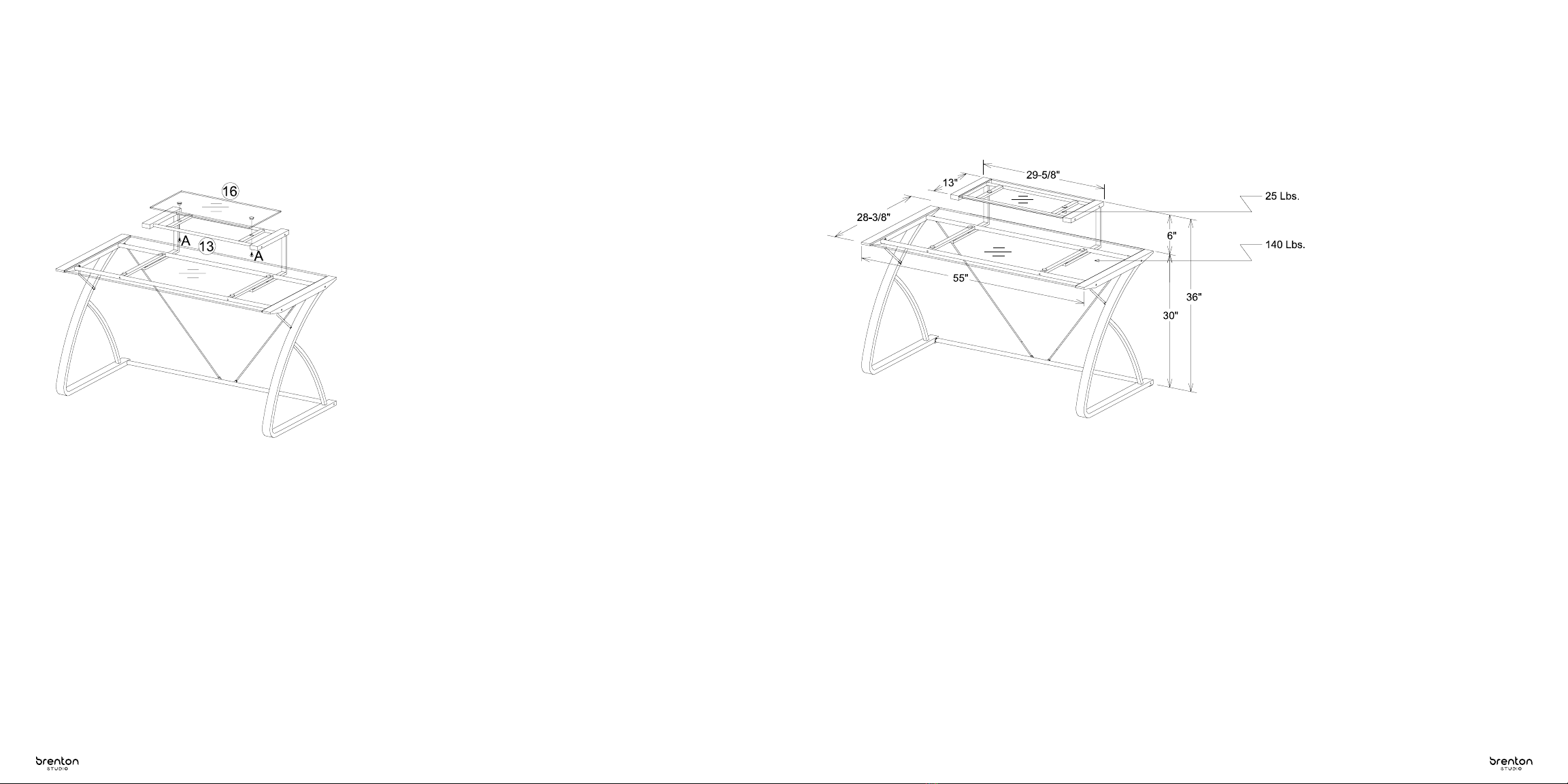

DIMENSIONS & MAXIMUM WEIGHT CAPACITIES
DIMENSIONES Y MÁXIMAS CAPACIDADES DE PESO
Caution: This product is intended to hold the Maximum Weight (EVENLY
DISTRIBUTED) indicated. Exceeding the Maximum Weight will result in instability and
may cause possible injury.
If the glass is chipped or broken stop using the product and consult the manufacturer
or supplier.
Glass caution:
DO NOT place very hot or very cold items on the glass surface(s) unless adequately
thick table mats are used to prevent such items from coming into contact with the
glass.
DO NOT sit or stand on the glass surface(s).
DO NOT use the glass as a chopping surface.
DO NOT strike the glass with hard or pointed items.
When cleaning the glass, use a liquid glass surface cleanser and a soft cloth; DO NOT
use harsh powders or any other abrasive substances as they will scratch the glass.
PRECAUCIÓN: este producto está diseñado para sostener las Cargas Máximas
indicadas (DISTRIBUIDO UNIFORMEMENTE)
El exceder la Carga Máxima resultará en inestabilidad y podría causar posibles
lesiones.
Si el vidrio está descascarado o roto deje de usar el producto y consulte al fabricante
o suplidor.
PRECAUCIONES CON EL VIDRIO:
NO coloque artículos muy calientes o muy fríos sobre la(s) supercie(s) de vidrio a
menos que se utilice un mantel de mesa lo sucientemente grueso para prevenir que
tales artículos entren en contacto con el vidrio. No se pare ni se siente sobre la(s)
supercie(s) de vidrio.
NO utilice el vidrio como una supercie para picar.
NO golpee el vidrio con objetos duros o puntiagudos.
Al limpiar el vidrio, utilice un limpiador líquido de supercies de vidrio o un paño
suave; NO utilice polvos ásperos ni cualquier otra sustancia abrasiva puesto que éstos
rayarán el vidrio.
Step 9
Paso 9
1. Carefully place (16) Upper Glass down into place and secure to (13) Upper Frame
using (A) 6 x 13 x 14mm Allen Bolts as shown. Tighten but DO NOT OVERTIGHTEN using
(J) Allen Wrench.
2. FULLY TIGHTEN ALL ALLEN BOLTS FROM STEPS 1-9 AT THIS TIME USING (J) ALLEN
WRENCH.
1. Coloque con cuidado el vidrio superior (16) en su lugar y fíjelo a la estructura superior
(13) usando los pernos Allen de 6 x 13 x 14mm (A), como se muestra en la gura.
Atornille SIN APRETAR DEMASIADO usando la llave Allen (J).
2. AHORA, APRIETE TODOS LOS PERNOS ALLEN QUE FUERON COLOCADOS EN LOS
PASOS 1-9 USANDO LA LLAVE ALLEN (J).

10
LIMITED LIFETIME WARRANTY
Thank you for purchasing a Z-Line Designs product. We promise to repair or replace any Z-Line Designs product or component that may have
any defects in material or workmanship for as long as you, the original purchaser, own it. This warranty is subject to the provisions below.
Z-Line Designs’ sole obligation and purchasers’ exclusive remedy pursuant to these warranties are limited to replacement at Z-Line Designs
sole discretion. There are no other warranties except as expressly set forth below, either expressed or implied, including any warranty of
merchantability for any particular purpose.
The word “defects” in this warranty is dened as imperfections that impair the service, function or effectiveness of the product.
FIVE YEARS:
Glides, casters and user-adjustable work surface mechanisms, laminates, veneer nishes, and other materials which cover your Z-Line Designs
product.
INFORMATION ON COLOR VARIATIONS & FINISHES:
Some natural variations occurring in wood or other natural materials are inherent to their character, and thus can not be avoided. Therefore
they are not considered to be defects. Z-Line Designs does not warrant the color-fastness or matching of colors, grains, textures or other such
materials. Customers’ own materials selected by and used at the request of a user are therefore not warranted by Z-Line Designs.
LIMITATIONS INVOLVING MATERIALS & COMPONENTS:
The materials and all components listed below are covered according to the following schedule from the date of sale to the original purchaser.
EXCLUSIONS:
This warranty does not apply to: damage caused by the carrier, modications to the product, or attachments to the product not approved by
Z-Line Designs, non-standard materials selected by and used at the request of a user, and products that were not installed, used or maintained
in accordance with product instructions and warnings. Nor shall Z-Line Designs have any responsibility for incidental or consequential
damages resulting from the breach of this Warranty, including but not limited to inconvenience, rental or purchase of replacement products,
loss of prots or commercial loss. Some states do not allow the exclusion or limitation of incidental or consequential damages so the above
limitation or exclusion may not apply to you. This warranty gives you specic legal rights and you may also have other rights, which may vary
from state to state. This warranty applies only to products sold within the United States of America and the Commonwealth of Canada.
TO OBTAIN SERVICE FROM THIS WARRANTY:
Your Z-Line Designs’ dealer is our mutual partner in supporting your warranty requests. By following the procedures instructed below, you are
assured that you will receive the best level of customer service guaranteed.
A) Please contact the local Dealer from whom you originally purchased within 30 days (unless otherwise noted by the Dealer) of discovery of
the defect. Prepare to conrm that you are the original purchaser of the product and provide necessary product information, such as serial
number(s)/ UPC number(s) from the product in question.
B) The Dealer will gather all the pertinent information required regarding your claim(s), inspect the product and thus contact a Z-Line Designs
Customer Service Representative. (Please allow a reasonable amount of time for inspection, review, and response to Dealer.
C) If the Z-Line Designs Dealer conrms that the product in review is eligible under the warranty conditions as stated above, the customer
service representative or another representative of the Company will determine whether to provide replacement parts, or authorize other
arrangements at the sole discretion of the vendor, Z-Line Designs. No assembly/labor is included in this warranty.
TO CONTACT CUSTOMER SERVICE:
Our knowledgeable Service Representatives are ready to assist you in the case this warranty applies to you. Please be prepared to explain the
defect in detail, model/style number, date and location of purchase, your name, address, phone number and have your original sales receipt.
Please contact us Monday-Friday (except all major holidays) at:
Toll Free 1-888-736-2141 from 7:00 am – 3:30 pm (Pacic Standard Time) OR Email us: [e-mail]
OR
Contact your local dealer from whom you originally purchased the product in question.
11
Garantía Limitada de por Vida
Gracias por comprar un producto de Z-Line Designs. Nos comprometemos a reparar o cambiar cualquier producto o componente Z-Line Designs
que pudiera tener algún defecto de material o fabricación siempre que usted, el comprador original, sea el propietario del mismo. Esta garantía
está sujeta a las cláusulas siguientes. La única obligación de Z-Line Designs y el remedio exclusivo para los compradores conforme a estas
garantías se limitan a reemplazar el producto a discreción absoluta de Z-Line Designs. No hay otras garantías, expresas o implícitas, salvo las que
se indican expresamente a continuación, incluyendo cualquier garantía de comerciabilidad para cualquier propósito particular.
La palabra “defecto” se dene en esta garantía como las imperfecciones que afectan el servicio, la función o
la efectividad del producto.
CINCO AÑOS:
Deslizadores, ruedecillas y mecanismos para supercies de trabajo ajustables por el usuario, laminados, enchapados y otros materiales que
cubren su producto Z-Line Designs.
INFORMACIÓN SOBRE VARIACIONES DE COLOR Y ACABADOS:
Algunas variaciones naturales que sufren materiales como la madera u otros, son inherentes a la naturaleza de los mismos y por lo tanto, no se
pueden evitar. Por consiguiente, no se consideran defectos. Z-Line Designs no garantiza la solidez del color o el matizado
de los colores, los granos, las texturas u otras características similares. Los materiales, propiedad del cliente, que han sido seleccionados y usados
por el usuario a pedido de éste, no están por lo tanto garantizados por Z-Line Designs.
LIMITACIONES QUE IMPLICAN MATERIALES Y COMPONENTES:
Los materiales y todos los componentes de la lista siguiente están cubiertos por la garantía según el calendario siguiente que comienza a partir
de la fecha en la que el comprador original hace la compra.
EXCLUSIONES:
Esta garantía no se aplica a: daños causados por el transportista, modicaciones al producto, o accesorios instalados al producto que no hayan
sido aprobados por Z-Line Designs, materiales no estándar usados por el usuario y seleccionados a pedido del mismo, y productos que no hayan
sido instalados, usados o mantenidos según las instrucciones y advertencias del producto. ZLine Designs tampoco asumirá responsabilidad
alguna por daños incidentales o secundarios que hayan resultado del incumplimiento de esta Garantía, incluyendo a título enunciativo pero no
limitativo, la molestia causada, la necesidad de alquilar o cambiar productos de repuesto, la
pérdida de ganancias o la pérdida comercial. Algunos estados no permiten la exclusión o limitación de daños
incidentales o secundarios, así que es posible que la limitación o exclusión antedicha no se aplique en su caso. Esta garantía le otorga derechos
legales especícos y usted puede tener otros derechos, que varían de un estado a otro. Esta garantía se aplica sólo a productos
vendidos dentro de los Estados Unidos de América y la Commonwealth de Canadá.
PARA OBTENER EL SERVICIO PREVISTO POR ESTA GARANTÍA:
Su distribuidor Z-Line Designs es nuestro socio mutuo para la asistencia de sus solicitudes de garantía. Al seguir los procedimientos indicados a
continuación, usted tendrá la seguridad de recibir el mejor nivel de servicio de garantía para clientes.
A) Sírvase comunicarse con el distribuidor local donde usted compró originalmente el producto en un plazo no mayor de 30 días (a menos que el
distribuidor haya anotado otro plazo) del descubrimiento del defecto. Prepare la información que conrme que usted es el comprador original del
producto y la información necesaria acerca del producto, tal como número(s) de serie/ número(s) UPC del producto en cuestión.
B) El distribuidor reunirá toda la información pertinente que fuera necesaria en relación con su reclamo(s), inspeccionará el producto y se
comunicará con un Representante de Servicio al Cliente de Z-Line Designs. (Permita que el distribuidor se tome un tiempo razonable para la
inspección, revisión y respuesta.
C) Si el distribuidor de Z-Line Designs conrma que el producto sometido a revisión reúne las condiciones para garantía como se indicaron
arriba, el Representante de Servicio al cliente u otro representante de la compañía determinará si suministrar las piezas de repuesto, o autorizar
otros arreglos a la discreción absoluta del proveedor, Z-Line Designs. En esta garantía no se incluye ensamblaje ni mano de obra.
PARA COMUNICARSE CON EL SERVICIO AL CLIENTE:
Nuestros expertos Representantes de servicio al cliente están listos para ayudarle en caso de que esta garantía se aplique en su caso. Esté
preparado a explicar los detalles del defecto, el número de modelo/serie, la fecha y lugar donde hizo la compra, su nombre, dirección y número
de teléfono, y tenga a mano el recibo original de la compra. Puede comunicarse con nosotros de lunes a viernes (salvo los días feriados) a:
La línea telefónica gratuita 1-888-736-2141 de 7:00 am – 3:30 pm (Hora del Pacíco) O al correo electrónico:
[e-mail]
O
Comuníquese con su distribuidor local en donde compró el producto en cuestión.

Distributed by OfceMax
263 Shuman Blvd
Naperville, IL 60563-1255 USA
www. ofcemax.com
Customer Service: 1-888-736-2141 OM7400-01MD_V00_SW
Manufactured by Z-Line Designs
1-888-736-2141
www.z-linedesigns.com
®
