Bresser Researcher Bino User manual

- 1 -
Researcher Bino/Trino
Art. No. 5722100
5723100
Instruction Manual
GB
Bedienungsanleitung
DE

- 2 -
VORSICHT!
Für die Arbeit mit diesem Gerät werden häufig scharfkantige und spitze
Hilfsmittel eingesetzt. Bewahren Sie deshalb dieses Gerät sowie alle
Zubehörteile und Hilfsmittel an einem für Kinder unzugänglichen Ort auf.
Lassen Sie Kinder nur unter Aufsicht mit dem Gerät arbeiten!
Verpackungsmaterial (Plastiktüten, Gummibänder etc.) von Kindern fernhalten!
CAUTION!
To work with this microscope, sharp and pointed aids are being used.
Please take care that this microscope and its accessories are stored at a
place out of reach of children. Let children only work with this microscope
under an adult’s supervision! Keep packing material (plastic bags etc.)
away from children!
(GB) Instruction Manual ...........................5
(DE) Bedienungsanleitung........................8
DE
Besuchen Sie unsere Website über den folgenden QR Code oder Weblink um weitere Informationen zu
diesem Produkt oder die verfügbaren Übersetzungen dieser Anleitung zu finden.
EN
Visit our website via the following QR Code or web link to find further information on this product or the
available translations of these instructions.
FR
Si vous souhaitez obtenir plus d’informations concernant ce produit ou rechercher ce mode d’emploi en
d’autres langues, rendez-vous sur notre site Internet en utilisant le code QR ou le lien correspondant.
NL
Bezoek onze internetpagina via de volgende QR-code of weblink, voor meer informatie over dit product of
de beschikbare vertalingen van deze gebruiksaanwijzing.
ES
¿Desearía recibir unas instrucciones de uso completas sobre este producto en un idioma determinado? Entonces
visite nuestra página web utilizando el siguiente enlace (código QR) para ver las versiones disponibles.
IT
Desidera ricevere informazioni esaustive su questo prodotto in una lingua specifica? Venga a visitare il nostro
sito Web al seguente link (codice QR Code) per conoscere le versioni disponibili.
RU
Посетите наш сайт, отсканировав QR-код, или перейдите ссылке, чтобы больше узнать об этом товаре
или скачать руководство по эксплуатации на другом языке.
www.bresser.de/P5722100

- 3 -
Fig. 1
1^

1&
1*
1$
1%
1(
1!
1
1






1)


Art. No. 5722100 – Researcher Bino
Art. No. 5723100 – Researcher Trino
A
B
1)a

- 4 -
General Information
About this Instruction Manual
Please read the safety instructions in this manual carefully.
To avoid damage to the unit and the risk of injury, only use
this product as described in the manual.
Keep the instruction manual handy so that you can easily
look up information on all the functions.
DANGER!
You will nd this symbol in front of every sec-
tion of text which deals with the risk of severe
injury or even death in the event of improper
use.
CAREFUL!
You will nd this symbol before every section
of text that deals with the risk of minor to se-
vere injuries resulting from improper use.
NOTE!
You will nd this symbol in front of every sec-
tion of text which deals with the risk of dama-
ge to property or the environment.
Intended Use
This product is intended only for private use.
It was developed for the magnied display of things in na-
ture.
General Warning
DANGER!
Tools with sharp edges and points are often used
when working with this device. For this reason, store
this device and all accessories and tools in a location that is
out of the reach of children. There is a RISK OF INJURY!
DANGER!
This device contains electronic components which
operate via a power source (power supply and/or
batteries). Do not leave children unattended when using
the device. Only use the device as described in the manual,
otherwise you run the RISK of an ELECTRIC SHOCK.
DANGER!
Do not expose the device to high temperatures. Use
only the supplied power adapter. Do not short circuit
the device or batteries, or throw them into a re. Excessive heat
or improper handling could trigger a short circuit, res or even
explosions.
DANGER!
Never bend, pinch, pull or run over the power and con-
necting cables or extensions/adapters. Protect the ca-
bles from sharp edges and heat. Before operation, check the
device, cables and connections for damage.
Never use a damaged unit or a unit with damaged power cables,
etc. Damaged parts must be exchanged by an authorized service
centre immediately.
DANGER!
Children should only use the device under adult su-
pervision. Keep packaging material (plastic bags,
rubber bands, etc.) out of the reach of children! There is a
RISK OF CHOKING!
CAREFUL!
Children must not have access to the included
chemicals and liquids. Do not drink the chemicals. Wash
hands thoroughly with running water after use. In the event
of contact with the eyes or mouth, rinse thoroughly with wa-
ter. In the event of pain, contact a doctor immediately and
take the substances with you.
NOTE!
Do not disassemble the device. In the event of a de-
fect, please contact your dealer. The dealer will contact the
Service Centre and can send the device in to be repaired, if
necessary.
All parts (Fig. 1)
Eyepiece
CBinocular head
dEye relief control
Diopter setting
Microscope stand
gNosepiece with 4 objectives
Microscope table (mechanical desk with vernier scale)
iLengthwise knob
jCross knob
1) Condenser with 1)acondenser diaphragm
1! Condenser height adjustment
1 Coarse focusing wheel
1 Fine focusing wheel
1$ Illumination – On/Off switch
1% Dimmer
1^ Fuse, Immersion oil
1& Fixing screw for binocular head
1* up stop for microscope table
1( Power supply connection
1. General/Location:
Before you set up the microscope, you must choose a suit-
able location. Firstly, you must make sure that your micro-
scope is on a stable and solid surface. For observations
with the electric illumination an electrical power outlet is
required.
2. Eyepiece
For observation with this microscope, two eyepieces (1) are
required. With the eyepiece and with a chosen objective
lens, you can choose the magnification of the microscope.
The eyepiece is inserted into the head from above.
iTIP:
Begin each observation with the lowest mag-
nification. So, the the centering and focus-
sing of the object to be viewed is easy.
3. Built in electric illumination
The microscope has a built-in electric illuminator. It works
by plugging the connection cable into the microscope and
the electricity supply. It can be switched on or off with the
switch (14) of the microscope.
Use the dimmer (15) to change the intensity of the light.
The condenser (10) is part of the lighting. Adjust it using the
height adjustment (11) so that you get a well-illuminated
image. Most observations require the condenser to be in
the highest position. The condenser diaphragm (10a) is
used to adjust the illumination according to the aperture
of the objectives. Correct diaphragm setting ensures opti-
mum resolution. At higher magnifications, the diaphragm

- 5 -

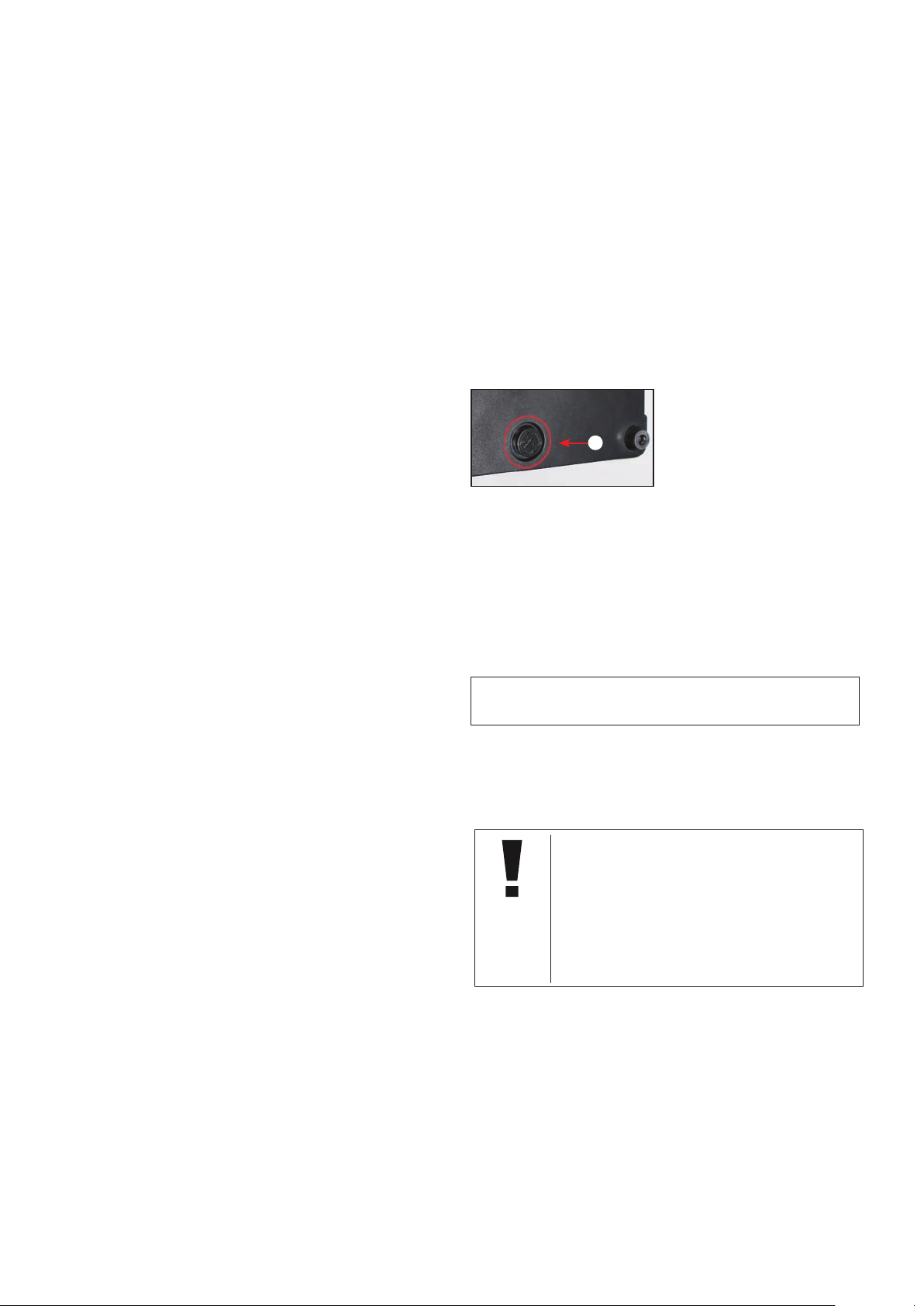

8. Changing the fuse (Fig. 2)
Fig. 2

A fuse is built in for safety
reasons. Should it burn
through, replace it as be-
low: Pull the plug and lay
the instrument carefully
on its side. Carefully, undo the ”FUSE” screw (1). Use a small
screwdriver for the purpose and press the screw a little in
to undo it. Remove the old fuse and insert a new one of the
same type. Retighten screw and fuse again. The microscope
is now ready for use again.
Only for Trino (Art.No. 57-23100):
Photography using the Researcher Trino
The trinocular head on the Researcher makes it possible to
take pictures using a mirror reflex camera or a Bresser Mi-
crOcular.
NOTE!
The Researcher Trino was designed for use
with a Bresser MicrOcular. When using a SLR
camera the large picture area causes shad-
owing. This worsens the greater the enlarge-
ment.
Using the Bresser MicrOcular:
The Bresser MicrOcular can be inserted in the extension
tube (A) of the trinocular head.
The head is so designed that the MicrOcular and the eye-
pieces can yield a homofocal image. To do so first focus
on the object in the eyepieces. Then look at the camera’s
live view. Undo the counter-ring (B) on the extension tube.
Turn the extension tube to adjust camera eyepiece focus.
Retighten it once focussed. For optimal focussing use the
10x or 40x objective. Employ a photo adaptor and a cam-
era-specific T2 ring when using a mirror reflex camera. Af-
ter attaching the adaptor to the camera, the combination is
inserted in the extension tube (A).
You may not be able to focus correctly as the microscope
table cannot be raised sufficiently. Undo the table up stop
(18) and raise the table appropriately. When changing ob-
jectives lower this table a little to prevent the objective
touching the specimen.
NOTES on cleaning
1. Avoid disassembling the microscope!
Because of being a precise optical instrument, do not
disassemble the microscope. That may cause serious
damage to its performance. Do not disassemble the
objectives.
2. Avoid contamination!
You should make sure that dust or moisture do not come
in contact with your microscope. Avoid putting finger-
prints on any optical surfaces! If dust or dirt nevertheless
have gotten onto your microscope, or the accessories,
remove it as described below.
3. Cleaning non-optical parts:
Disconnect the plug from mains socket before cleaning
non-optical parts of the microscope (e. g. the frame or
the stage). Firstly, remove dust or dirt from your micro-
scope, or accessories, using a soft brush. Then clean
must be opened further (turn lever to the left). A (too wide)
closed condenser diaphragm will increase contrast and
depth of field, but fine details will be lost.
4. Adjust the interocular distance
The interocular distance varies from person to person. In
order to achieve a perfect interaction between your eyes
and the eyepieces, the eyepiece distance should be adjust-
ed before the first observation. Look through the eyepiec-
es and adjust the interocular distance control (3) until you
reach a single, round image. Keep the value on the scale in
mind for a faster adjustment the next time.
5. Observation
• You begin each observation with the lowest magnification
(eyepiece 10x and objective 4x). So that the object to be
viewed is centred and properly focussed.
• The higher the magnification the more light is required
for good picture quality.
• The use of the 100x objective is intended exclusively for
examinations with oil immersion.
Begin with a simple observation.
Turn the nosepiece (6) onto the smallest magnification and
insert the 10x eyepieces. Now, place a prepared slide under
the objective on the microscope table (7). Move the prepa-
ration on the table with the two adjusting screws (8 and 9).
Now, look through the eyepieces (1) and turn the coarse
adjustment (12) carefully until the image becomes visible.
The definition is applied by the fine adjustment (13). Make
sure that you never overtighten the fine adjustment. If you
don’t reach a sharp image after the fine adjustment, you
may adjust the diopter setting (4) until it matches your eye.
For this, turn the diopter setting (4) to O, look through the
eyepieces and close your left eye. Focus the object for your
right eye using the coarse and fine focussing wheels (12 and
13). Now, close your right eye and look only with the left eye
through the left eyepiece. If the image isn´t sharp, turn the
diopter setting (4) to get a sharp image.
6. The microscope table
With the microscope table (7), you can look at your prepa-
ration in a precise position and to the exact millimeter. The
object is placed between the clamps on the microscope ta-
ble. Move the object, with help of the axis-adjustments (8
and 9), directly under the objective. With the built-in vernier
at both axes you can now specifically set and shift the ob-
ject. Your sample can now be viewed with different magni-
fications.
7. Oil immersion
Directions for observation with oil immersion. Put a drop
of immersion oil (16) onto the upper lens of condenser and
raise the condenser by using the height adjustment (11) un-
til the oil touches the slide from below. Centre your object,
with middle magnification, and with the light illumination
on. Move the nosepiece with the coarse focusing wheel up
high and screw in the 100x objective. Take a drop of im-
mersion oil and place it on the preparation. Move the ob-
jective down carefully with the coarse adjustment, until it
touches the immersion oil. Look through the eyepiece and
focus with the fine adjustment. Do not forget to clean the
objective, the preparation, and the condenser after the ob-
servation with some alcohol.

- 6 -
the soiled area with a soft, lint-free cloth; the cloth may
be moistened with a mild detergent solution. Be sure
that the microscope is dry before using. For cleaning the
painted parts or plastic components, do NOT use organic
solvents such as alcohol, ether, acetone, xylene or other
thinner etc.!
4. Cleaning optical parts:
In order to enhance the optical quality, the lenses of eye-
pieces or objectives are coated. They should not be wiped
because dry dirt or dust may scratch the coating. It is best
to remove the parts to be cleaned from the frame prior to
cleaning. Always blow loose dust away first. Use lens tissue
of good quality or soft fabric moistened with a small amount
of pure alcohol (available in the chemist’s shop); wipe the
lens surface clean.
5. Cleaning the oil immersion lens:
After working with oil immersion, the immersion oil
should be removed from the lens of the 100x objective at
the end of each workday. In order to do this, use a lens
tissue moistened with a small amount of pure alcohol
(available in the chemist’s shop). Don’t forget to clean the
preparation, too.
6. When not in use:
After usage, cover the microscope with the dust cap
(made of plastic) and place it where it is dry and mould-
less. In the case of non-use for a longer time, you should
stow the microscope and the accessories in their correct
containers again. We suggest the storage of all objectives
and eyepieces in a closed container with drying agent.
Remember: A well maintained microscope will keep its
optical quality for years and thus maintain its value.
9. Technical data:
57-22100: Binocular head
57-23100: Trinocular head
Mechanical desk (with vernier alignment)
Eyepieces: DIN WF 10x
Objectives: DIN 4x / 10x / 40x / 100x
Magnification: 40x -1000x
Illumination: LED
Accessories: Immersion oil, fuse
10. Aperture:
The numerical aperture (the unit of measurement for the
resolution factor of the objectives) is engraved beside the
magnification sign on the objectives.
11. The magnification for microscopes
It is calculated by the formula:
Eyepiece magnification x objective magnification
= total magnification
Example:
10x-eyepiece x 100x-lens = 1000x total magnification
Disposal
Dispose of the packaging materials properly, accord-
ing to their type (paper, cardboard, etc). Contact
your local waste disposal service or environmental
authority for information on the proper disposal.
Do not dispose of electronic devices in the household gar-
bage! As per the Directive 2002/96/EC of the European Par-
liament on waste electrical and electronic equipment and its
adaptation into German law, used electronic devices must
be collected separately and recycled in an environmentally
friendly manner. Empty old batteries must be disposed of at
battery collection points by the consumer. You can nd out
more information about the disposal of devices or batteries
produced after 01.06.2006 from your local waste disposal
service or environmental authority.
Please take the current legal regulations into account when
disposing of your device. You can get more information on
the proper disposal from your local waste disposal service
or environmental authority.
CE Declaration of Conformity
Bresser GmbH has issued a “Declaration of Con-
formity” in accordance with applicable guidelines
and corresponding standards. The full text of the
CE declaration of conformity is available at the following in-
ternet address:
www.bresser.de/download/5722100/CE/5722100_CE.pdf
www.bresser.de/download/5722100/CE/5723100_CE.pdf
UKCA Declaration of Conformity
Bresser GmbH has issued a “Declaration of Con-
formity” in accordance with applicable guidelines
and corresponding standards. The full text of the
UKCA declaration of conformity is available at the following
internet address:
www.bresser.de/download/5722100/UKCA/5722100_UKCA.pdf
www.bresser.de/download/5722100/UKCA/5723100_UKCA.pdf
Warranty & Service
The regular guarantee period is 2 years and begins on the
day of purchase. To benefit from an extended voluntary
guarantee period as stated on the gift box, registration on
our website is required.
You can consult the full guarantee terms as well as informa-
tion on extending the guarantee period and details of our
services at www.bresser.de/warranty_terms.

Allgemeine Informationen
Zu dieser Anleitung
Lesen Sie bitte aufmerksam die Sicherheitshinweise in dieser
Anleitung. Verwenden Sie dieses Produkt nur wie in der An-
leitung beschrieben, um Schäden am Gerät oder Verletzun-
gen zu vermeiden. Bewahren Sie die Bedienungsanleitung
auf, damit Sie sich jederzeit über alle Bedienungsfunktionen
neu informieren können.
GEFAHR!
Dieses Zeichen steht vor jedem Textabschnitt,
der auf Gefahren hinweist, die bei unsachge-
mäßer Anwendung zu schweren Verletzun-
gen oder sogar zum Tode führen.
VORSICHT!
Dieses Zeichen steht vor jedem Textabschnitt,
der auf Gefahren hinweist, die bei unsachge-
mäßer Anwendung zu leichten bis schweren
Verletzungen führen.
HINWEIS!
Dieses Zeichen steht vor jedem Textabschnitt,
der auf Sach- oder Umweltschädigungen bei
unsachgemäßer Anwendung hinweist.
Verwendungszweck
Dieses Produkt dient ausschließlich der privaten Nutzung.
Es wurde entwickelt zur vergrößerten Darstellung von Natur-
beobachtungen.
Allgemeine Warnhinweise
GEFAHR!
Für die Arbeit mit diesem Gerät werden häug
scharfkantige und spitze Hilfsmittel eingesetzt. Be-
wahren Sie deshalb dieses Gerät sowie alle Zubehörteile und
Hilfsmittel an einem für Kinder unzugänglichen Ort auf. Es
besteht VERLETZUNGSGEFAHR!
GEFAHR!
Dieses Gerät beinhaltet Elektronikteile, die über eine
Stromquelle (Netzteil und/oder Batterien) betrieben
werden. Lassen Sie Kinder beim Umgang mit dem Gerät nie
unbeaufsichtigt! Die Nutzung darf nur wie in der Anleitung
beschrieben erfolgen, andernfalls besteht GEFAHR eines
STROMSCHLAGS!
GEFAHR!
Setzen Sie das Gerät keinen hohen Temperaturen aus.
Benutzen Sie nur das mitgelieferte Netzteil. Gerät nicht
kurzschließen oder ins Feuer werfen! Durch übermäßige Hitze
und unsachgemäße Handhabung können Kurzschlüsse, Brände
und sogar Explosionen ausgelöst werden!
GEFAHR!
Strom- und Verbindungskabel sowie Verlängerungen
und Anschlussstücke niemals knicken, quetschen, zerren
oder überfahren. Schützen sie Kabel vor scharfen Kanten und Hit-
ze.
Überprüfen Sie das Gerät, die Kabel und Anschlüsse vor Inbetrieb-
nahme auf Beschädigungen.
Beschädigtes Gerät oder ein Gerät mit beschädigten stromfüh-
renden Teilen niemals in Betrieb nehmen! Beschädigte Teile müs-
sen umgehend von einem autorisierten Service-Betrieb ausge-
tauscht werden.
GEFAHR!
Kinder dürfen das Gerät nur unter Aufsicht benutzen.
Verpackungsmaterialien (Plastiktüten, Gummibän-
der, etc.) von Kindern fernhalten! Es besteht ERSTICKUNGS-
GEFAHR!
VORSICHT!
Die mitgelieferten Chemikalien und Flüssigkeiten ge-
hören nicht in Kinderhände! Chemikalien nicht trin-
ken! Hände nach Gebrauch unter ießendem Wasser gründ-
lich säubern. Bei versehentlichem Kontakt mit Augen oder
Mund mit Wasser ausspülen. Bei Beschwerden unverzüglich
einen Arzt aufsuchen und die Substanzen vorlegen.
HINWEIS!
Bauen Sie das Gerät nicht auseinander! Wenden Sie
sich im Falle eines Defekts an Ihren Fachhändler. Er nimmt
mit dem Service-Center Kontakt auf und kann das Gerät ggf.
zwecks Reparatur einschicken.
Alle Teile (Fig. 1)
Okular
CBinokularer Aufsatz
dAugenabstandseinstellung
Dioptrieeinstellung
Mikroskopstativ
gObjektiv-Revolver mit 4 Halterungen
 Mikroskoptisch (Kreuztisch mit Nonius-Skala)
iLängsverstellung des Kreuztisches
jQuerverstellung des Kreuztisches
1) Kondensor mit 1)aKondensorblende
1! Höhenverstellung Kondensor
1 Grobfokussierung
1 Feinfokussierung
1$ Beleuchtung – Ein/Aus-Schalter
1% Helligkeitseinstellung
1^ Ersatzsicherung, Immersions-Öl
1& Feststellschraube für Binokularaufsatz
1* Tischhöhenbegrenzung
1( Netzanschluss
1. Allgemeines/Standort
Bevor Sie mit dem Aufbau Ihres Mikroskops beginnen,
wählen Sie einen geeigneten Standort für Ihr Mikroskop.
Zunächst sollten Sie darauf achten, dass Ihr Mikroskop auf
einem stabilen, erschütterungsfreien Untergrund aufgestellt
wird. Für die Beobachtung mit der elektrischen Beleuchtung
wird ein Stromanschluss benötigt.
2. Okular einsetzen
Zur Beobachtung mit diesem Mikroskop werden zwei
Okulare (1) benötigt. Mit dem Okular und dem ausge-
wähltem Objektiv bestimmen Sie die Vergrößerung des
Mikroskops. Die Okulare werden von oben in den Aufsatz
eingesetzt.
iTIPP:
Beginnen Sie jede Beobachtung mit der
niedrigsten Vergrößerung. So wird die
Zentrierung und Einstellung des Beobach-
tungsobjekts erleichtert.
3. Eingebaute elektrische Beleuchtung
Zur Inbetriebnahme wird das Anschlusskabel mit dem
Mikroskop und einer 230 V-Steckdose verbunden. Mit dem
Schalter (14) des Mikroskops „I/0“ wird die Beleuchtung ein-
geschaltet.

Die elektrische Beleuchtung ist mit einer stufenlosen
Helligkeitsregelung (15) für eine optimale Beleuchtung
des Präparates ausgestattet. Durch das Drehen an der
Helligkeitsregelung kann die Lampe heller oder dunkler ein-
gestellt werden.
Ein Bestandteil der Beleuchtung ist der Kondensor (10).
Stellen Sie ihn mit Hilfe der Höhenverstellung (11) so ein,
dass Sie ein gut ausgeleuchtetes Bildfeld erhalten. Bei
den meisten Beobachtungen ist die oberste Position des
Kondensors erforderlich. Die Kondensorblende (10a) passt
die Beleuchtung an die Aperture der Objektive an. Eine kor-
rekte Einstellung der Blende sorgt für optimale Auflösung.
Bei höheren Vergrößerungen muss die Blende weiter geöff-
net werden (Hebel nach links). Eine (zu weit) geschlossene
Kondensorblende erhöht zwar Kontrast und Tiefenschärfe,
aber feine Details gehen verloren.
4. Augenabstand einstellen
Der Abstand der Augen ist von Person zu Person ver-
schieden. Um ein perfektes Zusammenspiel zwischen Ihren
Augen und den Okularen zu erreichen, sollten Sie vor
der ersten Beobachtung den Okularabstand einstellen.
Blicken Sie durch die Okulare und bewegen Sie die Augen-
abstandseinstellung (3) soweit auseinander bzw. zusammen,
bis Sie ein kreisrundes Bild erhalten. Merken Sie sich die auf
der Skala angezeigte Einstellung für spätere Beobachtungen.
5. Die Beobachtung
• Beginnen Sie jede Beobachtung mit der niedrigsten
Vergrößerung (Okular 10x und Objektiv 4x). So wird die
Zentrierung und Einstellung des Beobachtungsobjekts
erleichtert.
• Je höher die Vergrößerung desto mehr Licht wird für eine
gute Bildqualität benötigt.
• Die Verwendung des 100x Objektivs ist ausschließlich für
Untersuchungen mit Öl-Immersion vorgesehen.
Beginnen Sie mit einer einfachen Beobachtung.
Zuerst wird der Objektiv-Revolver (6) auf die kleinste
Vergrößerung eingestellt und die 10x Okulare werden einge-
setzt. Platzieren Sie nun ein Präparat direkt unter dem Objektiv
auf dem Mikroskoptisch (7). Auf dem Kreuztisch verschieben
Sie das Präparat mit Hilfe der beiden Verstellschrauben (8 u. 9).
Blicken Sie nun durch die Okulare (1) und drehen Sie vorsichtig
an der Grobfokussierung (12) bis das Bild sichtbar wird. Die
exakte Bildschärfe wird an der Feinfokussierung (13) eingestellt.
Achten Sie bei der Feineinstellung darauf, dass Sie diese
nie über den Anschlag hinaus drehen. Wenn Sie nach der
Fokussierung noch kein hinreichend scharfes Bild erhalten,
können die Okulare mittels Dioptrieeinstellung (4) auf das
spezifische Sehvermögen Ihrer Augen eingestellt werden.
Stellen Sie die Dioptrieeinstellung (4) auf 0. Blicken Sie durch
die Okulare und schließen Sie das linke Auge. Stellen Sie nun
das Objekt mit Hilfe der Grob- und Feinfokussierung für das
rechte Auge genau scharf. Blicken Sie danach nur mit dem
linken Auge durch das Okular. Falls das Bild jetzt unscharf
sein sollte, können Sie durch Drehen an der Dioptrie-
einstellung (4) das Bild entsprechend scharfstellen.
6. Der Mikroskoptisch
Mit dem Mikroskoptisch (7) sind Sie in der Lage Ihr Präparat
exakt und millimetergenau zu betrachten. Das Objekt wird
zur Beobachtung zwischen die Klammern des Mikroskop-
tisches platziert. Fahren Sie nun das Objekt mit Hilfe der
Achsen-Verstellung (8 u. 9) direkt unter das Objektiv. Mit
der Nonius-Einteilung an beiden Achsen können Sie nun
das Objekt „maßgenau“ verschieben und mit verschiedenen
Vergrößerungen betrachten.
7. Öl-Immersion
Bitte beachten Sie die folgenden Punkte bei Öl-Immersion.
Geben sie jetzt einen Tropfen Immersions-Öl (16) auf die
obere Linse des Kondensors und fahren Sie diesen mit
der Höhenverstellung (11) hoch, bis der Öltropfen den
Objektträger von unten berührt. Richten Sie Ihr Objekt, bei
mittlerer Vergrößerung, zentriert und mit heller Ausleuch-
tung ein. Fahren Sie den Objektiv-Revolver mit der Grobfo-
kussierung hoch und stellen Sie das Objektiv 100x ein. Geben
Sie einen Tropfen Immersions-Öl auf das Präparat. Fahren
Sie jetzt vorsichtig das Objektiv mit der Grobfokussierung
herunter, bis es das Immersions-Öl berührt. Blicken Sie
durch das Okular und stellen Sie die Bildschärfe mit der
Feinfokussierung ein. Vergessen Sie nicht das Objektiv, das
Präparat und den Kondensor nach der Beobachtung mit
etwas Alkohol zu reinigen.
8. Auswechseln der Sicherung (Fig. 2)
Fig. 2

Zur Sicherheit vor
Spannungsschäden ist das
Mikroskop mit einer Sicherung
ausgestattet. Falls diese ein-
mal durchgebrannt sein sollte
können Sie diese wie folgt aus-
wechseln:
Ziehen Sie den Netzstecker heraus und legen Sie das
Mikroskop vorsichtig auf die Seite. Lösen Sie die Schrau-
be „FUSE“ (1) vorsichtig heraus. Nehmen Sie hierzu am
besten einen kleinen Schraubendreher. Wenn Sie die
Schraube lösen, drücken Sie diese etwas ins Gehäuse hinein.
Entnehmen Sie die defekte Sicherung und setzen Sie eine
neue gleichen Typs ein. Drehen Sie die Schraube mit samt
der Sicherung wieder ins Gehäuse. Jetzt ist das Mikroskop
wieder einsatzbereit.
Nur für Trino (Art. No. 5723100):
Fotografie mit dem Researcher Trino
Der trinokulare Aufsatz des Researcher ermöglicht die
Fotografie mit einer Spiegelreflexkamera bzw. einem Bresser
MikrOkular.
HINWEIS!
Das Researcher Trino ist für den Einsatz
mit einem Bresser MikrOkular kon-
zipiert worden. Beim Einsatz einer
Spiegelreflexkamera kommt es aufgrund
der großen Aufnahmefläche zu einer sog.
Abschattung. Diese Abschattung wird stär-
ker, je höher das Objekt vergrößert wird.
Einsatz eines Bresser MikrOkulars:
Das Bresser MikrOkular kann ohne weiteres Zubehör in
das Auszugsrohr (A) des trinokularen Aufsatzes eingesteckt
werden. Der Aufsatz ist so gestaltet, dass das MikrOkular
und die Okulare ein homofokales Bild liefern können. Stellen
Sie hierzu zuerst das Bild in den Okularen scharf. Danach
schauen Sie auf die Live-Ansicht der Kamera. Lösen Sie nun
den Konterring (B) des Auszugsrohrs. Durch Drehen am
Auszugsrohr können Sie nun den Fokus der Kamera auf die
Okulare einstellen. Ziehen Sie, nachdem Sie den Fokus ange-
glichen haben, den Konterring wieder an.
Für eine optimale Fokusanpassung verwenden Sie am bes-
ten das 10x oder 40x Objektiv.

Der Einsatz einer Spiegelreflexkamera ist mit einem
Fotoadapter und einem kameraspezifischen T2-Ring mög-
lich. Nachdem der Fotoadapter an die Kamera angeschlos-
sen wurde, wird diese Kombination in das Auszugsrohr des
trinokularen Ansatzes (A) eingesteckt. Es kann sein, dass Sie
den Fokus jetzt nicht richtig einstellen können, weil sich der
Mikroskoptisch nicht hoch genug bewegen lässt. Lösen Sie
hierzu die Schraube der Tischhöhenbegrenzung (18) soweit,
bis die erforderliche Tischhöhe erreicht werden kann. Beim
Objektivwechsel sollten Sie den Mikroskoptisch ein wenig
herunter drehen, damit Sie mit den Objektiven nicht auf das
Präparat stoßen.
HINWEISE zur Reinigung
1. Bauen Sie das Mikroskop nicht auseinander!
Da das Mikroskop ein optisches Präzisionsinstrument ist,
sollten Sie es nicht unnötigerweise auseinander bauen.
Dies kann seiner Funktionsfähigkeit ernsthaft schaden.
Bauen Sie auch nicht die Objektive auseinander!
2. Vermeiden Sie Verschmutzungen!
Sie sollten vermeiden, dass Staub oder Feuchtigkeit mit
ihrem Mikroskop in Berührung kommt. Vermeiden Sie
auch Fingerabdrücke auf allen optischen Flächen! Sollte
dennoch Staub oder Schmutz auf Ihr Mikroskop oder
Zubehör geraten sein, entfernen Sie diesen wie unten
beschrieben.
3. Reinigung nichtoptischer Komponenten:
Bevor Sie nichtoptische Komponenten des Mikroskops
(z. B. Gehäuse, Objekttisch) reinigen, trennen Sie bitte das
Mikroskop vom Stromnetz. Staub oder Schmutz auf Ihrem
Mikroskop oder Zubehör entfernen Sie zuerst mit einem
weichen Pinsel. Danach reinigen Sie die verschmutzte
Stelle mit einem weichen, fusselfreien Tuch, das Sie zuvor
auch mit einer milden Spülmittellösung angefeuchten
können. Die Restfeuchtigkeit sollte vor Verwendung des
Mikroskopes komplett getrocknet sein. Verwenden Sie
KEINE organischen Lösemittel (wie Alkohol, Äther, Aceton,
Xylol oder andere Verdünner), um lackierte Teile oder
Kunststoffteile zu reinigen!
4. Reinigung optischer Komponenten:
Zur Erhöhung der Abbildungsqualität sind die Okular- und
Objektivlinsen des Mikroskops hochwertig vergütet. Sie
sollten nicht trocken abgewischt werden, da trockener
Schmutz oder Staub die empfindliche Vergütung zerkrat-
zen kann. Es ist am besten, wenn Sie die zu reinigenden
optischen Elemente vorher vom Mikroskopkörper abbau-
en. Blasen Sie dann stets zuerst den losen Staub von
den Linsenoberflächen. Verwenden Sie Linsentücher von
guter Qualität oder weichen Stoff, leicht angefeuchtet mit
reinem Alkohol (in der Apotheke erhältlich); wischen Sie
die Linsenoberfläche damit sauber.
5. Reinigung der Ölimmersionslinse:
Nach Arbeiten mit Öl-Immersion sollte das Immersionsöl
am Ende eines jeden Arbeitstages von der Linse des
100x-Objektivs entfernt werden. Verwenden Sie dazu ein
Linsentuch, leicht angefeuchtet mit reinem Alkohol (in
der Apotheke erhältlich). Vergessen Sie auch nicht, das
Präparat zu reinigen.
6. Bei Nichtbenutzung:
Nach der Benutzung bedecken Sie das Mikroskop mit
der Staubschutzhülle (aus Kunststoff) und stellen es
an einen trockenen und schimmelfreien Platz. Bei län-
gerer Nichtbenutzung sollten Sie das Mikroskop und
das Zubehör wieder in den dazugehörigen Behältnissen
verstauen. Wir empfehlen die Lagerung aller Objektive
und Okulare in einem geschlossenen Behälter mit
Trockenmittel.
Bedenken Sie: Ein gut gepflegtes Mikroskop behält auf
Jahre hinaus seine optische Qualität und so seinen Wert.
9. Technische Daten
5722100: Binokularer Einblick
5723100: Trinokularer Einblick
Mikroskoptisch (mit Nonius-Einstellung)
Okulare: DIN WF 10x
Objektive: DIN 4x / 10x / 40x / 100x
Vergrößerung: 40x -1000x
Beleuchtung: LED
Zubehör: Immersionsöl, Sicherung
10. Apertur
Die numerische Apertur (die Maßeinheit für das
Auflösungsvermögen der Objektive) ist neben der
Vergrößerungs-Angabe an den Objektiven eingraviert.
11. Berechnung der
Mikroskop-Vergrößerung
Formel:
Okular-Vergrößerung x Objektiv-Vergrößerung
= Gesamtvergrößerung
Beispiel:
10x-Okular x 100x-Objektiv = 1000x Vergrößerung
Entsorgung
Entsorgen Sie die Verpackungsmaterialien sorten-
rein. Informationen zur ordnungsgemäßen
Entsorgung erhalten Sie beim kommunalen
Entsorgungsdienstleister oder Umweltamt.
Werfen Sie Elektrogeräte nicht in den Hausmüll!
Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro-
und Elektronik-Altgeräte und deren Umsetzung in nationales
Recht müssen verbrauchte Elektrogeräte getrennt gesam-
melt und einer umweltgerechten Wiederverwertung zuge-
führt werden.
Entladene Altbatterien und Akkus müssen vom Verbraucher
in Batteriesammelgefäßen entsorgt werden. Informationen
zur Entsorgung alter Geräte oder Batterien, die nach dem
01.06.2006 produziert wurden, erfahren Sie beim kommuna-
len Entsorgungsdienstleister oder Umweltamt.
Beachten Sie bitte bei der Entsorgung des Geräts die aktuel-
len gesetzlichen Bestimmungen. Informationen zur fachge-
rechten Entsorgung erhalten Sie bei den kommunalen Ent-
sorgungsdienstleistern oder dem Umweltamt.
CE-Konformitätserklärung
Eine „Konformitätserklärung“ in Übereinstimmung
mit den anwendbaren Richtlinien und
entsprechenden Normen ist von der Bresser GmbH
erstellt worden. Der vollständige Text der EG-
Konformitätserklärung ist unter der folgenden
Internetadresse verfügbar:
www.bresser.de/download/5722100/CE/5722100_CE.pdf
www.bresser.de/download/5722100/CE/5723100_CE.pdf

Garantie
Die reguläre Garantiezeit beträgt 2 Jahre und beginnt am
Tag des Kaufs. Um von einer verlängerten, freiwilligen
Garantiezeit wie auf dem Geschenkkarton angegeben zu
profitieren, ist eine Registrierung auf unserer Website
erforderlich.
Die vollständigen Garantiebedingungen sowie Informationen
zu Garantiezeitverlängerung und Serviceleistungen können
Sie unter www.bresser.de/garantiebedingungen einsehen.

- 11 -
DE AT CH BE
Bei Fragen zum Produkt und eventuellen
Reklamationen nehmen Sie bitte zunächst mit
dem Service-Center Kontakt auf, vorzugsweise
per E-Mail.
E-Mail: [e-mail]
Telefon*: [phone]
BRESSER GmbH
Kundenservice
Gutenbergstr. 2
46414 Rhede
Deutschland
*Lokale Rufnummer in Deutschland (Die Höhe der Gebühren je
Telefonat ist abhängig vom Tarif Ihres Telefonanbieters); Anrufe aus
dem Ausland sind mit höheren Kosten verbunden.
GB IE
Please contact the service centre first for any
questions regarding the product or claims,
preferably by e-mail.
E-Mail: [email protected]
Telephone*: [phone]
BRESSER UK Ltd.
Suite 3G, Eden House
Enterprise Way
Edenbridge, Kent TN8 6HF
United Kingdom
*Number charged at local rates in the UK (the amount you will
be charged per phone call will depend on the tariff of your phone
provider); calls from abroad will involve higher costs.
FR BE
Si vous avez des questions concernant ce produit
ou en cas de réclamations, veuillez prendre
contact avec notre centre de services (de
préférence via e-mail).
E-Mail: [e-mail]
Téléphone*: 00 800 6343 7000
BRESSER France SARL
Pôle d’Activités de Nicopolis
314 Avenue des Chênes Verts
83170 Brignoles
France
*Prix d'un appel local depuis la France ou Belgique
NL BE
Als u met betrekking tot het product vragen
of eventuele klachten heeft kunt u contact
opnemen met het service centrum (bij voorkeur
per e-mail).
E-Mail: [email protected]
Telefoon*: [phone]
BRESSER Benelux
Smirnoffstraat 8
7903 AX Hoogeveen
The Netherlands
*Het telefoonnummer wordt in het Nederland tegen lokaal tarief
in rekening gebracht. Het bedrag dat u per gesprek in rekening
gebracht zal worden, is afhankelijk van het tarief van uw telefoon
provider; gesprekken vanuit het buitenland zullen hogere kosten met
zich meebrengen.
ES IT PT
Si desea formular alguna pregunta sobre el
producto o alguna eventual reclamación, le
rogamos que se ponga en contacto con el centro
de servicio técnico (de preferencia por e-mail).
E-Mail: [email protected]
Teléfono*: [phone]
BRESSER Iberia SLU
c/Valdemorillo,1 Nave B
P.I. Ventorro del Cano
28925 Alcorcón Madrid
España
*Número local de España (el importe de cada llamada telefónica
dependen de las tarifas de los distribuidores); Las llamadas des del
extranjero están ligadas a costes suplementarios..
Service
www.bresser.de/warranty_terms
GARANTIE · WARRANTY · GARANTÍA · GARANZIA

Bresser GmbH
Gutenbergstraße 2
46414 Rhede · Germany
www.bresser.de
@BresserEurope
Bresser UK Ltd.
Suite 3G, Eden House · Enterprise Way
Edenbridge, Kent TN8 6HF · Great Britain
www.bresseruk.com
©2022 BRESSER GmbH, 46414 Rhede, Deutschland
Errors and technical changes reserved.
Irrtümer und technische Änderungen vorbehalten.
Manual_5722100-5723100_Researcher-Bino-Trino_en-de_BRESSER_v022022a
