Brigade Electronics BE-870EM User manual

Brigade Electronics PLC
Brigade House, The Mills, Station Road, South Darenth, Kent DA4 9BD
Telephone [phone]
www.brigade-electronics.com [email protected]
FSW11649/May07/02

BACKEYE®
ENGLISH PAGE
BE-870EM USER GUIDE 3
TFT LCD colour vehicle CCTV monitor
NEDERLANDS
BE-870EM GEBRUIKERSHANDLEIDING 15
TFT LCD CCTV-kleurenmonitor voor voertuigen
FRANCAIS
BE-870EM GUIDE UTILISATEUR 27
Écran TFT LCD couleur CCTV pour véhicules
DEUTSCH
BE-870EM BEDIENUNGSANLEITUNG 39
TFT-Flachbildschirm für CCTV-Anwendungen in Kraftfahrzeugen
ITALIANO
BE-870EM GUIDA UTENTE 51
Monitor TFT LCD a colori CCTV per veicolo
ESPANOL
BE-870EM GUÍA DE USUARIO 63
Monitor LCD TFT en color para sistema CCTV de vehículo

OWNERS RECORD
The model and serial numbers are located at the rear of the monitor.
Record the serial number in the space provided below.
Refer to these numbers whenever you call upon your supplier regarding this product.
Model No.:
Serial No.:
WARNING!
To prevent fire or shock hazard, do not expose the unit to rain or moisture.
To avoid electric shock, do not open the housing. Refer servicing to qualified to qualified
personnel only.
This symbol is intended to alert the
user to the presence of uninsulated
“dangerous voltage” within the
product enclosure that may be of
sufficient magnitude to constitute
risk of electric shock to persons.
This symbol is intended to alert the
user to the presence of important
operating and maintenance
(servicing) instructions in the
literature accompanying the
appliance.
You are cautioned that any changes or modifications not expressly approved in this
manual could void your authority to operate this equipment.
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK,
DO NOT REMOVE COVER (OR BACK).
NO USER-SERVICEABLE PARTS INSIDE.
REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.

Please read carefully before using and keep for reference.
BACKEYE®
BE-870EM
USER GUIDE
TFT LCD colour vehicle CCTV monitor
3
THIS SYMBOL MEANS DO NOT DISPOSE OF AS
MUNICIPAL WASTE.
RE-USE OR RECYCLE WHEREVER POSSIBLE.
ELECTRICAL / ELECTRONIC COMPONENTS MAY
CONTAIN SUBSTANCES WHICH ARE HARMFUL
TO THE ENVIRONMENT.
FOR ENVIRONMENTALLY SOUND METHODS
OF DISPOSAL, PLEASE CONTACT YOUR LOCAL
GOVERNMENT AUTHORITY.

4
FEATURES
• BE-870EM (7" TFT LCD monitor) is designed for the automotive
system.
• High resolution 7" TFT LCD panel
• Free input voltage (DC 10.5V ~ DC 32V)
• NTSC / PAL compatibility
• 2 camera inputs
• Automatic picture display (2 triggering functions)
• Automatic brightness sensor (Day / night)
• Built in speaker
• OSD (on-screen display)
• Remote control
SUGGESTIONS
• Safety
- Use only DC 10.5V to 32V.
- If dust or liquid gets into the case, please turn off power and consult an experienced
technician before using.
- Do not cover air duct as this can cause a considerable rise in temperature.
• Installation
- Do not install the unit in an extremely hot or humid place, (radiator, air duct, etc.) or in
a place subject to direct sunlight, excessive dust, mechanical vibration or shock.
• General cleaning information
- Clean the unit with a slightly damp soft cloth. Use a mild household detergent. Never
use strong solvents such as thinner or benzine as they might damage the finish of the
unit.
• Operation caution
- If your vehicle has been parked in direct sunlight resulting in a considerable rise in
temperature inside the vehicle, allow the unit to cool off before operating.

5

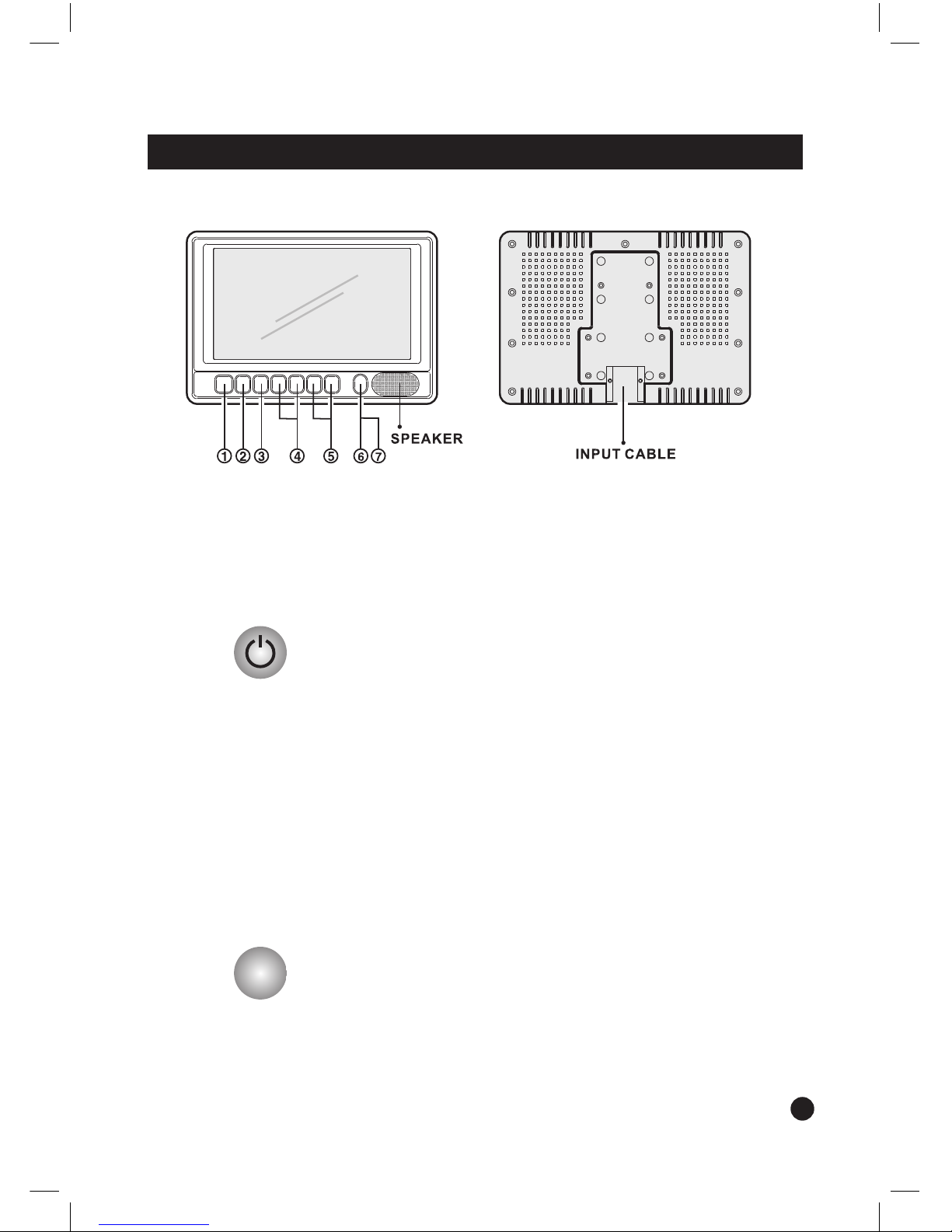

OPERATIONS
1. POWER ON/OFF
• STAND-BY mode
- When Red LED is turned on, it indicates the power is applied
and the unit is on stand-by mode.
- The monitor is not turned off until the ignition key is at the off
position.
• POWER-ON mode
- Press POWER button to turn the monitor on.
- When the monitor is on, all buttons are backlit (Green LED).
- Press POWER button to turn monitor off.
* When the trigger signal is activated, the selected source's image
will be displayed on the monitor screen automatically.
2. MENU
• HOT KEY function
- Press MENU button to adjust Brightness, Contrast, Colour or Tint.
MENU

6
3. SELECT
• Use SELECT button to select the display image.
(CAM1 ➞ CAM2 ➞ CAM1 ➞ CAM2...)
• Use SELECT button to select the items that have sub-menus in
SETUP MENU.
4. UP/DN
• Use UP/DN button to adjust Brightness, Contrast, Colour or Tint
level.
- Press UP buttn to increase Brightness, Contrast, Colour or Tint
level.
- Press DN button to decrease Brightness, Contrast, Colour or
Tint level.
• Use UP/DN button to move cursor upward or downward in
SETUP MENU mode.
 
OPERATIONS
SELECT
DN
UP
MENU DN
UP

7
OPERATIONS
5. +/-
• Use +/- button to adjust speaker volume.
- Press - to decrease speaker volume.
- Press + to increase speaker volume.
• Use +/- button to select the options in SETUP MENU mode.

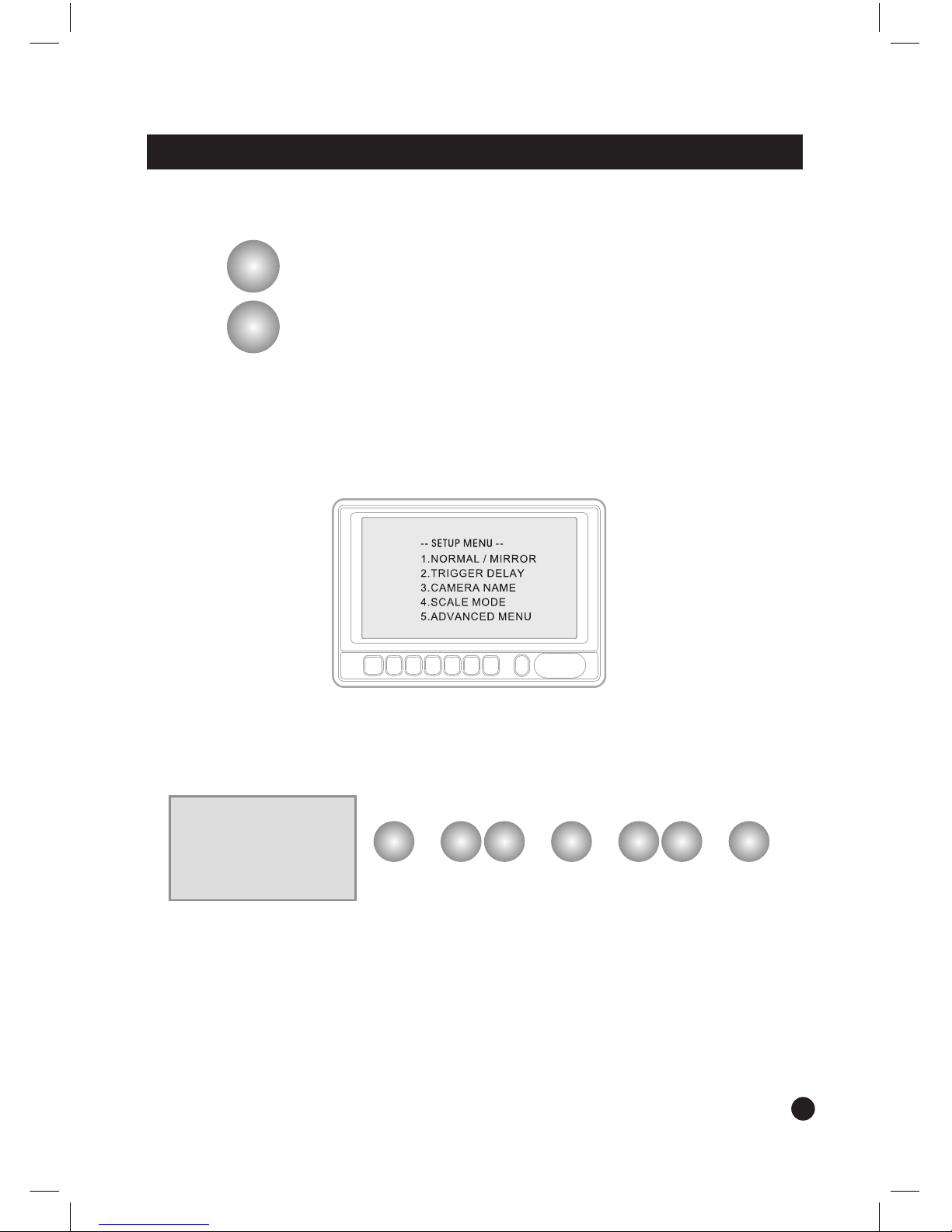

• SET UP MENU
- Press MENU button for a while (over 2 sec.) to enter SET UP MENU.
- Selectable OSD menu disappears within 5 seconds if there is no new button pressed.
1 NORMAL / MIRROR
- Each camera’s Normal / Mirror view can be selected.
1 NORMAL/MIRROR
CAM 1: [NORMAL/MIRROR]
CAM 2: [NORMAL/MIRROR]
–
+
MENU DN UP SELECT –+MENU
➟ ➟ ➟ ➟
option setting exitselect up/down move enter

8
OPERATIONS
2. TRIGGER DELAY
- 2 trigger signals can be connected and each trigger source (CAM1, CAM2) can be
selected.
- When the trigger signal is activated, the selected source's image will be displayed on
the monitor screen.
- Each trigger's delay time can be adjusted from 0 seconds to 20 seconds.
3. CAMERA NAME
- Each camera can be named and the selected camera name is displayed via OSD.
4. SCALE MODE
MENU DN UP SELECT –+MENU
➟ ➟ ➟ ➟
option setting exitselect up/down move enter
2 TRIGGER DELAY
TRIGGER 1: [0 SEC TO 20 SEC]
TRIGGER 2: [0 SEC TO 20 SEC]
3 CAMERA NAME
CAM 1: [_______]
CAM 2: [_______]
MENU DN UP SELECT
–+MENU
➟ ➟
➟
➟
option setting exit
select up/down move enter
SELECT
select
... ➟
4 SCALE MODE
DISPLAY MODE: [CAM1;CAM2;ALL;NONE]
CAM1 SCALE: [SCALE1; SCALE2; SCALE3; SCALE4]
CAM2 SCALE: [SCALE1; SCALE2; SCALE3; SCALE4]
SCALE1
SCALE2
SCALE3
SCALE4
MENU DN UP SELECT –+MENU
➟ ➟ ➟ ➟
option setting exitselect up/down move enter
DN UP –+
➟ ➟
option setting up/down move
SCALE 1.2 Setting

9
OPERATIONS
- Different scale modes (SCALE1, SCALE2, SCALE3, SCALE4) can be selected for
CA1 ~ CA2.
- SCALE1 and SCALE2 can be adjusted.
- When the trigger signal is activated, the selected scale is displayed on the monitor
screen.
*This is the electrical scale that is measuring the distance from the vehicles.
5. ADVANCED MENU
5.1. DISPLAY
- FULL
- Display the image in the ration of 16:9.
- NORMAL
- Display the image on the screen in the ratio of 4:3.
5 ADVANCED MENU
1 DISPLAY: [FULL; NORMAL]
2 UP/DOWN: [UP; DOWN]
3 DAY/NIGHT CONTROL
4 AUTO POWER: [ON; OFF]
5 LANGUAGE: [ENGLISH; GERMAN; FRENCH]
MENU DN UP SELECT –+MENU
➟ ➟ ➟ ➟
option settingselect up/down move enter
FULL DISPLAY
NORMAL DISPLAY
exit

10
OPERATIONS
5.2. UP/DOWN
- Converted image display (top and bottom)
5.3. DAY/NIGHT CONTROL
- DAY/NIGHT: Select DAY/NIGHT ON/OFF/AUTO.
- DAY/NIGHT LEVEL: Adjust the sensitiveness of DAY/NIGHT LEVEL.
- DAY/NIGHT BRIGHT: Adjust the BRIGHTNESS level.
5.4. AUTO POWER
- When ‘ON’ is selected, turning the ignition key on turns the monitor to POWER-ON
mode.
- When ‘OFF’ is selected, turning the ignition key on turns the monitor to STAND-BY
mode.
6. BRIGHTNESS SENSOR
- The brightness of the monitor will be adjusted automatically,
according to the circumstances.
This function above only works when the DAY/NIGHT switch is on.
7. REMOTE CONTROLLER SENSOR
- The monitor is operated by a remote controller.
- Point the remote controller towards the sensor on the front of the monitor, to operate it.

11
INSTALLATION
• Install the monitor in a location that can stand more weight than 5Kg (10 lb).
- Clean the surface before installation.
- Remove the protective paper covering the bottom of the bracket.
- Stick the provided bracket on the surface and fix it firmly with the screws.
- Adjust the angle of the monitor and fasten the screws tightly.
Mounting on the floor,
console, etc.
Mounting on the ceiling
Mounting on the ceiling

12

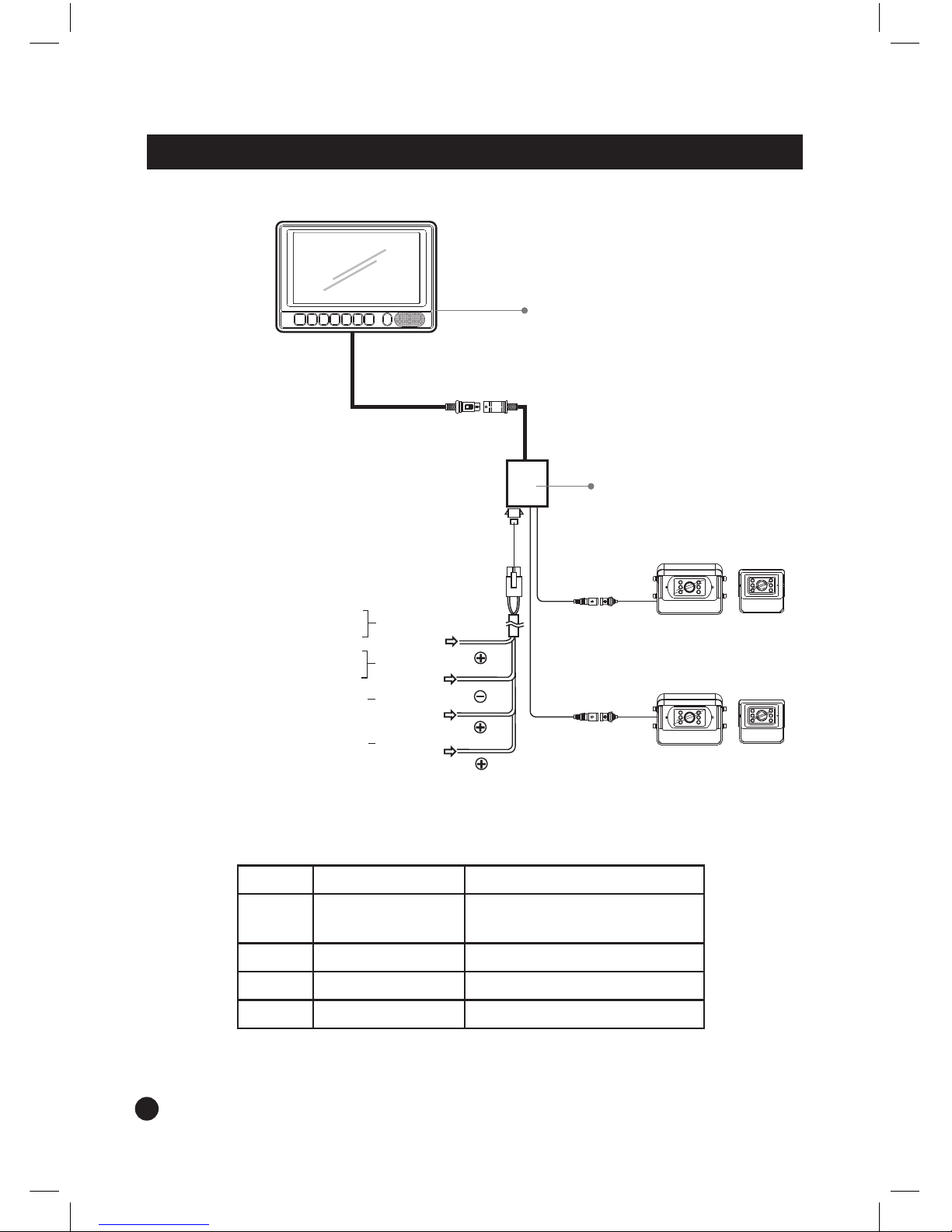

SYSTEM CONNECTIONS
POWER/TRIGGER WIRE FUNCTIONS
REF# WIRE COLOUR DESCRIPTION
1 RED POWER IN DC (10.5V TO
32V)
2 GREEN TRIGGER 1
3 WHITE TRIGGER 2
4 BLACK GROUND










 













13
SPECIFICATIONS
LCD panel specifications
Size/Type 7" (Diagonal) TFT LCD
Brightness 400 cd/m2 (min)
450 cd/m2 (typ)
Contrast ratio 250 (min)
300 (typ)
View angles
(@ CR ≥ 10)
Top (12
o'clock)
30° (min)
Bottom (6
o’clock)
50° (min)
Horizontal ±50° (min)
Response time Rise: 15ms (typ) ; 30ms (max)
Fall: 20ms (typ) ; 40ms (max)
Backlight type LED
Backlight life 20,000 hrs (min)
• Operation temperature range: -20°C ~ +65°C
• Storage temperature range: -30°C ~ +85°C
• Operation voltage range: DC 10.5V ~ 32V
• Current draw (typical): Max 15W
• Signal system: NTSC or PAL (Auto switching)
• Video Aspect ratio: 16:9
Input level: 1Vp-p 75Ω
• Audio Input level: Max 0.5W
• Vibration: 15G
• Dimensions: 197(w) x 138(h) x 32.2(d)mm
7.75(w) x 5.43(h) x 1.3(d) inch
• Weight: Approx. 650g
• Supplied accessories: Mounting bracket (1)
Screw kits (1)
Power cord (1)
Instruction manual (1)
Remote contol (1)
Sun visor (1)

14
REGISTRATIEDOSSIER EIGENAAR
Het model en de serienummers bevinden zich op de achterkant van de monitor.
Noteer het serienummer in de hiervoor bestemde ruimte hieronder.
Vermeld deze nummers wanneer u contact opneemt met uw leverancier met betrekking
tot dit product.
Modelnr.:
Serienr.:
Stel het apparaat niet aan regen of vocht bloot om brand of gevaar voor elektrische
schokken te voorkomen.
Om elektrische schokken te vermijden, mag de behuizing van het apparaat niet worden
geopend. Laat het apparaat uitsluitend door bevoegd personeel onderhouden.
Dit symbool dient om de gebruiker
te waarschuwen voor de
aanwezigheid van ongeïsoleerde
“gevaarlijke spanning” in de
behuizing van het apparaat die hoog
genoeg kan zijn om personen bloot
te stellen aan elektrische schokken.
Dit symbool dient om de
gebruiker te waarschuwen
voor de aanwezigheid van
belangrijke bedienings- en
onderhoudsvoorschriften in de
informatiebrochure die met het
apparaat wordt meegeleverd.
Wij wijzen erop dat eventuele veranderingen of wijzigingen waarvoor geen uitdrukkelijke
toestemming wordt verstrekt in deze handleiding ertoe kunnen leiden dat het gebruik van
dit apparaat verboden wordt.
VOORZICHTIG
KANS OP ELEKTRISCHE SCHOKKEN
NIET OPENEN
WAARSCHUWING!
VOORZICHTIG: OM DE KANS OP ELEKTRISCHE SCHOKKEN
TE BEPERKEN, MAG DE BEHUIZING (OF ACHTERKANT) NIET
WORDEN VERWIJDERD.
HET APPARAAT BEVAT GEEN ONDERDELEN DIE ONDERHOUD
VEREISEN.
LAAT HET ONDERHOUD OVER AAN BEVOEGD
ONDERHOUDSPERSONEEL.

15
BACKEYE®
BE-870EM
GEBRUIKERSHANDLEIDING
TFT LCD CCTV-kleurenmonitor voor voertuigen
Lees deze handleiding aandachtig door voor het gebruik
en bewaar de handleiding op een veilige plaats voor
naslagdoeleinden.
DIT SYMBOOL BETEKENT DAT HET APPARAAT NIET MET HET
HUISHOUDELIJK AFVAL WEGGEGOOID MAG WORDEN.
HET APPARAAT INDIEN MOGELIJK OPNIEUW GEBRUIKEN OF
RECYCLEN.
DE ELEKTRISCHE / ELEKTRONISCHE COMPONENTEN KUNNEN
STOFFEN BEVATTEN DIE SCHADELIJK ZIJN VOOR DE OMGEVING.
NEEM CONTACT OP MET UW PLAATSELIJKE
OVERHEIDSINSTANTIE VOOR INFORMATIE OVER
MILIEUVERANTWOORDE VERWIJDERINGSMETHODEN.

16
KENMERKEN
• De BE-870EM (7" TFT LCD-monitor) is ontworpen voor de
automobielindustrie.
• Hoge resolutie 7" TFT LCD-paneel
• Vrije ingangsspanning (DC 10.5V ~ DC 32V)
• NTSC / PAL compatibiliteit
• 2 camera-ingangen
• Automatische beeldweergave (2 triggerfuncties)
• Automatische helderheidssensor (dag / nacht)
• Ingebouwde luidspreker
• OSD (schermdisplay)
• Afstandsbediening
NUTTIGE WENKEN
• Veiligheid
- Gebruik uitsluitend 10,5 V tot 32 V gelijkstroom.
- Als er stof of vloeistof in de behuizing binnendringt, moet de stroom worden
uitgeschakeld en contact opgenomen worden met een ervaren onderhoudsmonteur
voordat het apparaat opnieuw wordt gebruikt.
- Het luchtkanaal mag niet worden afgedekt aangezien dit een aanzienlijke stijging van
de temperatuur kan veroorzaken.
• Installatie
- Het apparaat mag niet op een buitengewoon warme of vochtige plaats, (radiateur,
luchtkanaal, etc.) worden geïnstalleerd, of op een plaats waar het apparaat wordt
blootgesteld aan direct zonlicht, overmatige stof, mechanische trillingen of schokken.
• Algemene reinigingsvoorschriften
- Reinig het apparaat met een enigzins vochtig, zacht doekje. Gebruik een mild
huishoudelijk reinigingsmiddel. Gebruik nooit sterke oplosmiddelen zoals witte spiritus
of benzine. Hierdoor kan de afwerklaag van het apparaat worden beschadigd.
• Bedieningsvoorschriften
- Als uw voertuig in direct zonlicht is geparkeerd, waardoor de temperatuur in het
interieur aanzienlijk stijgt, moet u het apparaat laten afkoelen voordat u dit gebruikt.
20

17

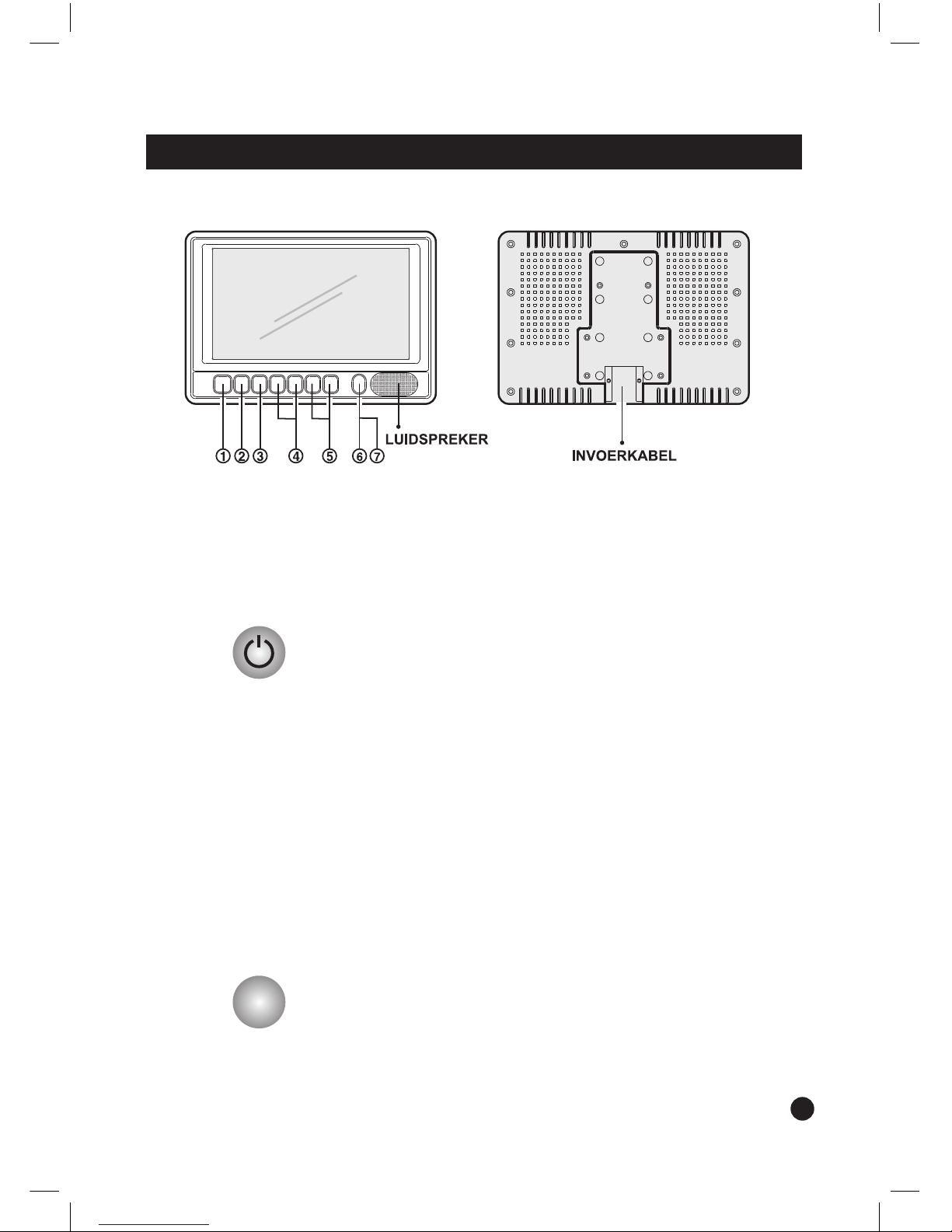

BEDIENING
1. STROOM AAN/UIT
• STAND-BY stand
- Als het rode LED-lampje brandt, is de stroomtoevoer naar het
apparaat ingeschakeld en staat het apparaat in de stand-by
stand.
- De monitor is pas uitschakeld wanneer het contactsleuteltje op
uit is gezet.
• STROOM-AAN modus
- Druk op de STROOM toets om de monitor aan te zetten.
- Als de monitor aan staat, functioneert de toetsverlichting (groen
LED-lampje).
- Druk op de STROOM toets om de monitor uit te zetten.
*Wanneer het triggersignaal actief is, verschijnt het beeld van de
geselecteerde bron automatisch op het monitorscherm.
2. MENU
• SNELTOETS functie
- Druk op de MENU toets om de helderheid, het contrast, de kleur
of kleurschakering te veranderen.
MENU

18
3. SELECTEER
• Gebruik de SELECT toets om het schermbeeld te selecteren.
(CAM1 ➞ CAM2 ➞ CAM1 ➞ CAM2...)
• Gebruik de SELECT toets voor het selecteren van opties met
submenu’s in het INSTELMENU.
4. UP/DN
• Gebruik de UP/DN toets om het niveau van de helderheid, het
contrast, de kleur of kleurschakering in te stellen.
• Druk op de UP toets om het niveau van de helderheid, het
contrast, de kleur of kleurschakering te verhogen.
• Druk op de DN toets om het niveau van de helderheid, het
contrast, de kleur of kleurschakering te verlagen.
• Gebruik de UP/DN toets om de cursur naar boven of naar
beneden te verplaatsen in de INSTELMENU modus.
BRIGHTNESS BRIGHTNESS
BEDIENING
SELECTEER
DN
UP
MENU DN
UP

19
BEDIENING
5. +/-
• Gebruik de +/- toets om het volume van de luidspreker te
regelen.
- Druk op - om het volume van de luidspreker te verlagen.
- Druk op + om het volume van de luidspreker te verhogen.
• Gebruik de +/- toets om de opties in de INSTELMENU modus
te selecteren.
• INSTELMENU
- Druk gedurende enkele tijd (meer dan 2 sec.) op de MENU toets voor toegang tot het
INSTELMENU.
- Het te selecteren schermmenu verdwijnt binnen 5 seconden als er niet opnieuw op een
toets wordt gedrukt.
1 STANDAARD / SPIEGELBEELD
- Het standaardbeeld / spiegelbeeld van alle camera’s kan geselecteerd worden.
1 STANDAARD/
SPIEGELBEELD
CAM 1: [STANDAARD/
SPIEGELBEELD]
CAM 2: [STANDAARD/
SPIEGELBEELD]
–
+
MENU DN UP SELECTEER –+MENU
➟ ➟ ➟ ➟
opties instellen verlatenselecteren omhoog/omlaag
bladeren
toegang
