Instruction manual
saFety instrUCtions
Danger:
• When smelling gas:
1. Shut o the gas supply to the barbecue.
2. Extinguish any ames.
3. If the gas smell doesn’t disappear, keep your distance from the
barbecue and contact your gas supplier or re department straight
away.
• Gas leakage can cause re or explosions, which can lead to serious or
fatal injuries or damage of properties.
• An incorrect installation can be dangerous, that’s why all instructions in
this manual must be strictly followed.
• Not paying attention to the dangers, warnings and precautions in this
user manual can lead to serious or fatal injuries, or to re or explosions
causing damage to property.
• Changing the appliance can be extremely dangerous.
warnings:
• Never store or use gasoline or other ammable liquids near this or other
barbecues.
• Check the barbecue rst for leakages according to the instructions in
this manual before starting to use it. Perform these checks also when
the barbecue was mounted at the dealer.
• Do not try to ignite this barbecue without rst having read chapter
“barbecue ignition instructions” in this manual.
• Keep this user manual for future reference.
• Follow the instructions for connecting the gas pressure regulator to
your Barbecue.
• Never store a backup gas cylinder or disconnected cylinder underneath
or near this barbecue.
• Never put barbecue covers or other inammable materials on top or in
the storage space of the barbecue.
• After a long period in which the Brixton barbecue has not been used, it
must be checked for gas leaks and obstructions of the burners. Refer to
the instructions in this manual for the correct procedure.
• Never check for gas leaks using a lighter.
• Never use your Brixton barbecue in case of gas leaks at the gas
connections points.
• Keep inammable materials at a minimum distance of 100 cm from the
sides or rear of the barbecue. Don’t store these inammable materials in
the storage space of the barbecue!
• Your Brixton barbecue may not be used by children. The accessible
components of the barbecue can become very hot. Keep young
children away from the barbecue when using your Brixton barbecue.
• Be careful when using your Brixton barbecue. During use or cleaning
the barbecue can still be hot, so always stay near the barbecue and
never move it while in use.
• If one the burners turn o while preparing a dish, close all gas valves.
Wait ve minutes before you re-ignite the burners, following all ignition
instructions when doing so.
• When preparing food, never lean over the barbecue or put your hands
or ngers on the front edge of the gas cylinder.
• When cleaning the valves or burners, never enlarge the openings or
connections.
• Keep your distance from ignition sources when replacing the gas
cylinder.
• A dented or rusty gas cylinder can be dangerous. Have it checked by
your gas supplier. Never use a gas cylinder with a damaged valve.
EN

6
7
2
3
1
4
5
17
16
8
9
10
11
12
15
13
14
4
• The gas cylinder can seemingly be empty, but still contain some gas.
Keep this in mind when moving or storing the cylinder.
• Never disconnect the pressure regulator or any gas connection while
using the barbecue.
• Always wear heat-resistant oven gloves when using the barbecue.
• The fat tray on the front could get hot. Please only take this tray o
when it has cooled down.
not sUitable For CoMMerCial Use!
saFety inForMation:
warning:
Your barbecue is designed for use with gas none other than that indicated
on the type plate. Never use your barbecue with other gasses. Not heeding
this warning can lead to re hazards and personal injuries. Moreover, it will
void the warranty.
warning:
Never store backup gas cylinders underneath or nearby the barbecue. Do
not ll the gas cylinder over 80 percent; and in case this information is not
strictly observed, a re can be the result which can lead to fatal or serious
injuries.
warning:
Keep power cables and the fuel hose away from hot surfaces.
warning:
Never place the Brixton barbecue under a heat-resistant shelter or
sunscreen.
warning:
This barbecue is not intended for installation or placement in a camper/
caravan, nor is it intended for installation in or on a boat.
warning:
For your own safety, never store or use gasoline or other combustible
fumes or liquids near this or other barbecues. Non-observance of this
warning can lead to re, explosions and personal injuries.

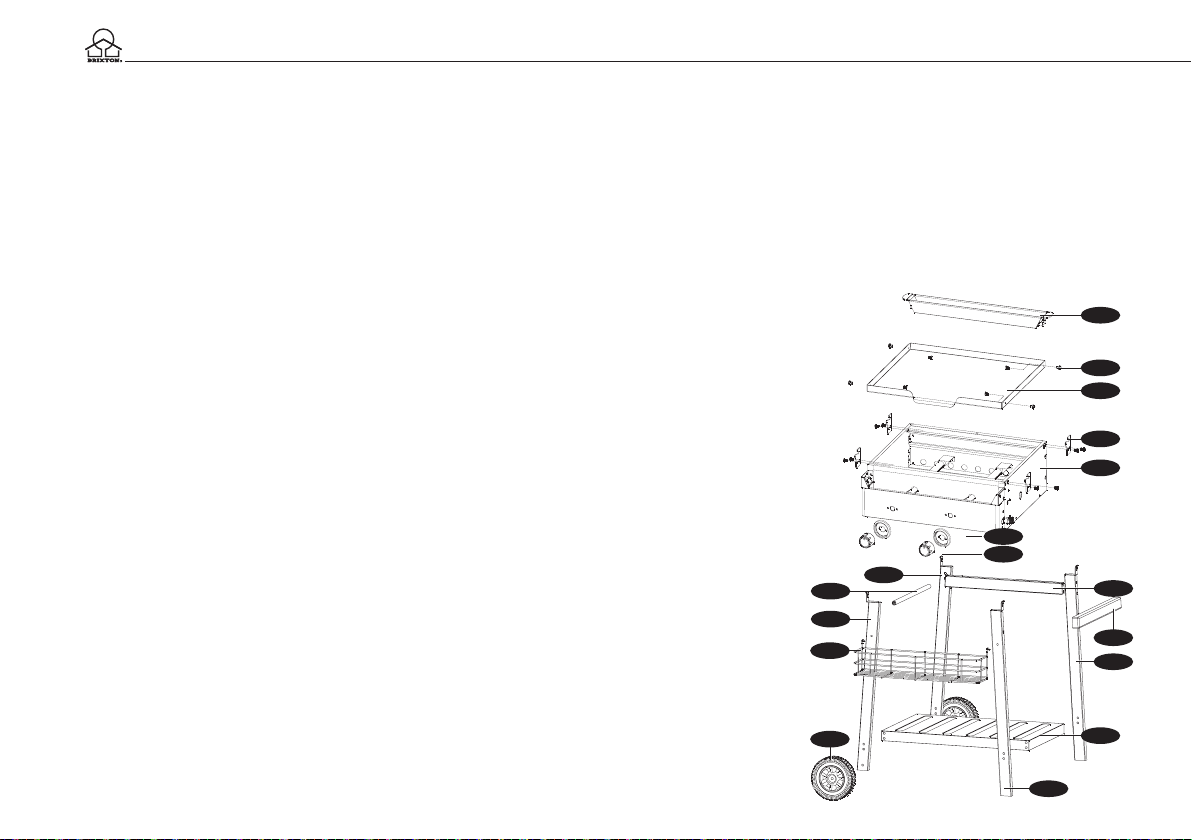

parts DesCription
1. Drip tray
2. Screws for baking plate
3. Baking plate
4. Bracket for baking plate
5. Housing
6. Button Holder
7. Button
8. Left back leg
9. Cross beam left
10. Left front leg
11. Rack
12. Wheel
13. Cross beam behind
14. Handle
15. Right leg behind
16. Bottom plate
17. Right front leg

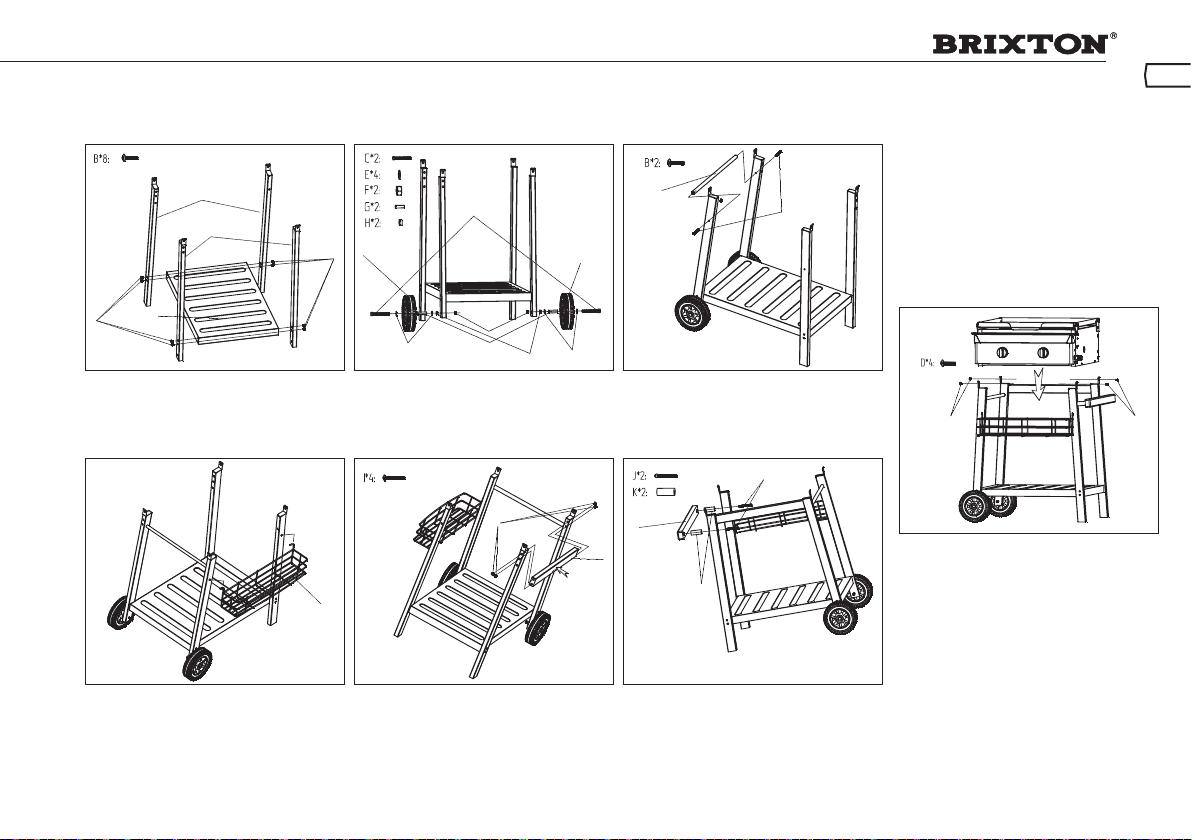

1. Mount the four legs on the
bottom plate
2. Mount the wheels to the short
legs
3. Mount the left crossbar
4. Mount the rack on the front 5. Mount the rear cross beam 6. Mount the handle on the long
legs
7. Place the grill on the frame and
secure it with the screws
5
MoUnting
Instruction manual EN

6
Care anD MaintenanCe
MaintenanCe:
• Keep an open space around the barbecue, and keep inammable
materials, gasoline and other combustible gasses at a safe distance.
• Make sure that the holes on the bottom side of the device stay open to
keep the air supply and ventilation from being blocked.
Cleaning
This barbecue needs to be cleaned regularly. Make sure the barbecue is
dry and clean and grease the metal parts with oil or Vaseline to avoid rust.
Always store the barbecue after use. Don’t use abrasive cleaning agents
and/or anti-corrosion products to clean the control panel with the
pictures. Such aggressive cleaning materials can remove the pictures.
Cleaning the grill sUrFaCe:
The grill surface can be simply cleaned with a mild detergent, after that
clean with hot water. Food rests can be removed with a ber brush.
Cleaning the bUrners:
• Make sure that the gas tap and knobs are set to the position “OFF”.
Check whether the barbecue is cooled down.
• Clean the exterior of the burner with a brush. Remove persisting debris
with a metal scraper. Never use a wooden toothpick as it can break and
obstruct the opening.
• Note that you must call our customer service line when the gas supply
to the burner is being blocked by insects or other objects.
Very iMportant:
The opening of the gas tap must be placed in the center of the burner
after you have removed and cleaned it. If not, this can lead to serious
injuries or damage to properties. Lightly move the burner back and
forth after replacing it to make sure it’s in its place. How often the burner
requires cleaning depends on how often you use the barbecue.
Cleaning the Drip tray:
The drip tray must be emptied and cleaned regularly, and washed with
water and a mild detergent. You could put a small amount of sand or cat
litter in the bottom of the drip tray to absorb grease.
• Store the barbecue outdoors on a dry and well-ventilated spot, out
of reach of children, when the gas cylinder is still connected to the
barbecue
• ONLY store the barbecue indoors after closing and removing the
gas cylinder. The gas cylinder must be stored outside, out of reach of
children, NEVER store the cylinder in a building, garage or in other
conned space.

7
Instruction manual
gas ConneCtion
• Check whether your barbecue is installed correctly.
• For a correct functioning of this barbecue, it is important to place the
barbecue on an even surface.
• This barbecue is set up to be used with butane or propane gas bottles
from 5 kg till 15 kg, with an appropriate gas pressure regulator.
• For replacement of the gas pressure regulator and hose please see
below table for the correct specications:
Tristar Europe B.V.
Jules Verneweg 87
5015 BH Tilburg, The Netherlands
0063/12
Product name / Productnaam / Nom de produit / Produ
ktname / Nombre del producto / Nome do
Produto / Nazwa produktu / Nome del prodotto / Produktnamn:
Gas baking plate –
Bakplaat op gas
– Plancha
gaz – Bratplatte – Placa de cocción a gas – Placa
a Gás – Płyta do smażenia – Piastra di cottura a
gas – Gasolbakplåt
Item number / Modelnummer / Réf. modèle / Artikel Nr. / Referencia / Referência / Numer pozycji /
numero di articolo / Artikelnummer: BQ-6386F
Product Identification Number
/ Productidentificatienummer
/ Numéro d'identification produit /
Produkt-Identifikations Nr. / Número de identifación del producto / Número de identificação do
produto / Nr identyfikacyjny produktu / Numero di identificazione del prodotto /
Produktidentifieringsnummer:
0063CM7173
Appliance category / Toestelcategorie / Type de gaz / Geräte-Kategorie / Categoria del Dispositivo /
Categoria do Aparelho / Kategorii urządzeń / categoria di apparecchio / Apparatkategori:
■
■■
■ I
3B/P (30)
■
■■
■ I
3+ (28-30/37)
Gas type / Gassoort / Type du gaz / Gasart / Tipo de Gas / Tipo de Gás /
Rodzaju gazu /
Tipo di
gas /
Gastyp:
Butane
-
Propane
Butaan – Propaan
Butane – Propane
Butan - Propan
Butano - Propano
Butano – Propano
Butan – Propan
Butano – Propano
Butan - Propan
Butane
Butaan
Butane
Butan
Butano
Butano
Butan
Butano
Butan
Propane
Propaan
Propane
Propan
Propano
Propano
Propan
Propano
Propan
Gas pressure / Gasdruk / Pression gaz / Gasdruck / Presión de Gas / Pressão de Gás / Ciśnienie gazu /
Pressione gas / Gastryck: 30 mbar 28-30 mbar 37 mbar
Total heat input / Totaal gasverbruik / Consommation de ga
z / Total Gasverbrauch / Consumo de gas /
Consumo de Gás / Całkowite zużycie gazu / Consumo totale gas / Total gasförbrukning: 5,5 kW (400 gr/h) 5,5 kW (400 gr/h)
Injector size / Injectorafmeting / Taille injecteur / Größe der Einspritzdüse / Tamaño del inyector /
Tamanho do Injector / Rozmiar wtryskiwacza / Dimensioni iniettore / Insprutarens storlek: 0,82 mm 0,82 mm
Country of Destination / Land van bestemming / Pays de destination / Land von Bestimmung / Pais de
destino / País de destino / Kraj docelowy / Nazione di destinazione / Bestämmelseland:
DK, FI, LU, NL, NO &
SE
GB, IE, BE, CH, ES, FR,
GR, IT & PT
• The gas hose must not be longer than 1.5 meter. Only use approved
connections.
• The gas hose needs to be adjusted if this is required by national
circumstances.
• The gas hose needs to be tted in such a way that it cannot be twisted.
• Connect the pressure regulator to your gas cylinder.
Very iMportant:
• The temperature of the regulator may not exceed 60°C (1400F).
• The regulator must be equipped with a safety valve or pressure limiter.
• The opening of the regulator must t on the connection of the gas tap
of the cylinder.
• Check whether the gas tap of the tank is completely closed (turn
clockwise until the knob stops).
• Check whether the gas tap of the gas cylinder is provided with suitable
outer threads.
• Make sure that all burner knobs are set to position “o”.
• Remove the protective cover from the gas tap of the gas cylinder.
Always use the protective cover supplied with the gas tap.
• Inspect the connection between the gas tap and the pressure regulator.
Look for damage and dirt. Remove any debris. Check the hose for any
damage. Never try using damaged or blocked equipment. Contact your
local L.P. gas supplier for repairs.
• When connecting the pressure regulator to the gas tap, manually turn
the nut clockwise until it doesn’t go any further. Do not use a wrench
to tighten the nut. Using a wrench can damage the joints, which can be

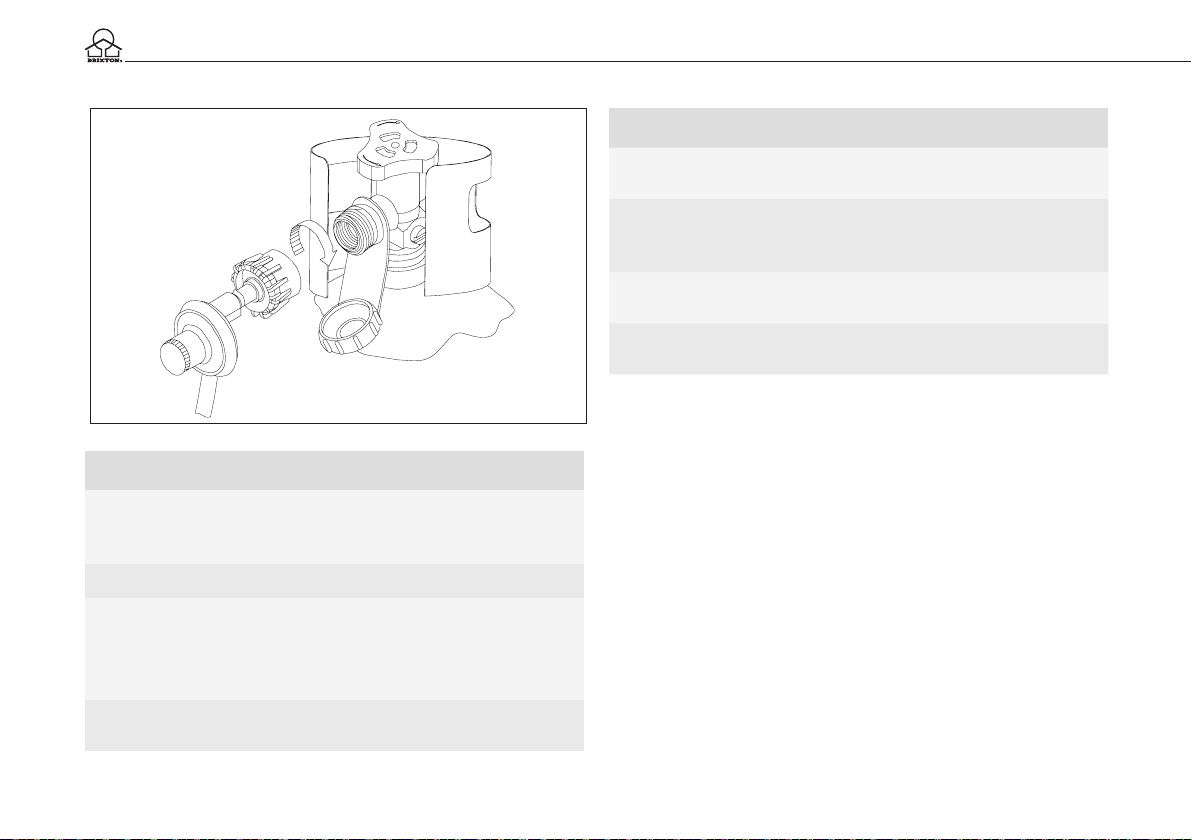

dangerous (as illustrated in the picture below).
• Turn the gas tap of the cylinder fully open (counter-clockwise). Use a
solution of water and soap to check for any leakage before trying to
ignite the grill. If you encounter a leak, you must shut o the gas tap
and only use the grill after the leak is repaired by a local L.P. gas supplier.
EN

Rotary knob with overll
protection.
8
!!!warning!!!
1. Never try to insert objects into the opening of the gas tap. This can
damage the gas tap causing it to start leaking. Leaking gas can cause
re, explosions, serious personal injuries and even death.
2. Do not use this barbecue before performing a leak test.
3. If you have found a gas leak, turn o the gas cylinder immediately.
Dismount the gas pressure regulator from the gas cylinder. Place the
gas cylinder in a cool, well ventilated area. Contact your dealer or gas
supplier for further assistance.
4. If you can’t stop the gas leak contact the re department or supplier of
the gas cylinder.
!!!Danger!!!
1. NEVER store an extra gas cylinder underneath or close to the barbecue
or in conned spaces.
2. NEVER ll the gas cylinder over 80%. Overlling a gas cylinder is
dangerous, because excess gas can leak out of the safety valve. Gas
can escape from the safety valve causing a re.
3. The connection openings of the gas cylinder must be provided with
protective covers.
4. In case you discover a gas leak in the extra gas cylinder, immediately
keep your distance and call the re department.
Very iMportant: DisConneCt the gas CylinDer when
the barbeCUe is not in Use.
DisConneCting the gas CylinDer:
• Turn o all knobs.
• Completely close the gas tap of the gas cylinder (turn clockwise until
the knob stops).
• Remove the pressure regulator from the gas tap by turning the quick-
connect nut counterclockwise.
• Replace the protective cover on the gas tap of the gas cylinder.
leak test
general
All gas connections of the barbecue are tested for leaks in the factory prior
to shipment. Nevertheless, when mounting the device, it must be checked
entirely for gas leaks, because of possible damages during transportation
or due to exposure to extreme pressure. Regularly check the device for
leakage, or check whether you can smell any gas.

9
beFore CheCking:
• Make sure to remove all packing materials from the barbecue, including
the straps keeping the burnerin its place.
• Do not smoke while checking for leakage.
• Never check for leakage with open re.
• Prepare a solution of water and soap of one part detergent and one
part water. Use a spray can, brush or cloth to apply the solution to the
connections. Make sure the gas cylinder is full before the rst leak test.
• Checking for leaks must be performed outdoors on a well-ventilated
spot, away from ignition sources such as gas or electrical devices and
combustible materials.
• Keep the barbecue away from open re and/or sparks during the test.
CheCking:
• Make sure all control knobs are set to position “OFF”.
• Make sure the pressure regulator is properly connected to the gas
cylinder.
• Completely open the gas tap of the gas cylinder by turning the knob
counter-clockwise. In case you hear a hissing sound, IMMEDIATELY turn
o the gas; this indicates a serious leak in the connection. Contact your
gas supplier or re department.
• Check each connection of the gas cylinder all the way through to the
taps part (the hose leading to the burner) by spraying or brushing the
soap solution on the connections.
• There is a leak when soap bubbles appear. IMMEDIATELY close the gas
tap of the gas cylinder and carefully check all connections. Open the gas
tap again and perform a new check.
• Always close the gas tap of the gas cylinder after the leak test by turning
the knob clockwise.
• Only use the parts recommended by the manufacturer for this
barbeque. The warranty will become void when using other parts. Do
not use the barbeque until all connections are inspected and you are
certain these show no signs of leakage.
saFety tips:
• Always check for leakage every time you replace the gas cylinder.
• Always check all connections for leakage before each use.
• Use long barbecue tools to prevent burns.
• In case grease or hot objects drop from the barbecue on the gas
tap, pressure regulator, hose or any other part that contains gas,
immediately shut o the gas supply.
• Do not remove the drip tray before the barbecue has not suciently
cooled down.
• Close all control knobs and the gas tap of the gas cylinder when not
using the barbecue
• Push the barbecue forward when moving, never pull it.
• A disconnected gas cylinder being stored or moved must be equipped
with a protective cover. Do not store a gas cylinder in conned spaces
such as a carport, covered patio, veranda, garage or other structures.
• Never leave a gas cylinder behind in a vehicle or boat that can get
overheated by the sun.
• Do not store the gas cylinder in or near a place where children play.
Final CheCklist beFore MoUnting
• There is an open space of at least 100 cm between combustible
substances and the sides and rear of this grill.
• There are no unprotected combustible substances above the grill.
• All internal packing materials are removed.
• The burners t well on the openings.
• The knobs can rotate freely.
• The device has been checked and is free of leakage.
• The user knows the location of the gas tap.
Instruction manual EN

10
barbeCUe ignition instrUCtions
warning: iMportant! beFore igniting
Check the gas supply hose before turning the gas “ON”. In case of visible
damage or rips, the hose must be replaced before use. The new gas supply
hose must be according national regulations.
Very iMportant: always inspeCt the hose beFore eaCh
Use oF this barbeCUe.
igniting the Main bUrners oF the barbeCUe:
1. Read all instructions before igniting the burners.
2. Turn all knobs to “OFF” and open the gas tap of the gas cylinder. Keep
your face and body as far as possible from the barbecue when igniting it.
3. Press and turn the control knobs slowly to the position. The
built-in igniter clicks and simultaneously ignites the pilot ame and
burner. If the burner does not ignite within 5 seconds, IMMEDIATELY
turn the control knob to “OFF”, wait for 5 minutes until all gas has
disappeared and repeat the ignition procedure.
CheCk all gas ConneCtions beFore eaCh Use. Do not
ignite the barbeCUe when sMelling any gas.
CharaCteristiCs oF the FlaMe:
• Check whether the characteristics of the ame are in order. Each burner
is preset prior to shipment, but due to the many variations in local gas
supplies, small adjustments might be required.
• The ames of the burners must be blue and stable, without yellow tips,
noise or sudden increases.
• A yellow ame indicates insucient presence of air. A noisy ame with
sudden increases from the burner means there is too much air present.
• NOTE: small yellow tips are ok.
instrUCtions For Use
!!!be CareFUl!!!
1. Regularly clean the barbecue. If the barbecue is not cleaned regularly,
the grease can start burning which can cause damages to the barbecue.
2. NEVER leave the barbecue unattended when in use.
3. Do not use water to extinguish ames when the grease is burning, this
can cause injuries. Turn o all knobs and the gas cylinder in case of
burning grease.
4. IMMEDIATELY turn o all knobs and the gas cylinder when grease
starts to burn.
!!!warning!!!
For safe use of the barbecue:
1. Leave enough free space around the barbecue and keep
inammable materials out of the way.
2. NEVER let children use the barbecue or play near the barbecue.
3. This barbecue is intended for outdoor use ONLY. NEVER use the
barbecue in conned spaces such as a carport, veranda, covered
patio, garage, or underneath inammable materials.
4. Do not obstruct the vents on the bottom side of the barbecue, this
could aect the burning power of the burner due to insucient air
supply.

11
!!!warning!!!
5. Place the barbecue at least 100 cm away from walls or other surfaces.
Place the barbecue at least 100 cm away from objects that could ignite the
gas such as electrical equipment, pilot ames of gas water heaters, etc.
6. Do not use this barbecue on or underneath wooden balconies.
7. This barbecue is designed for use with butane/propane gas, do NOT
use lava stone, briquettes or charcoal with this barbecue.
8. Regularly check the ames of the burners.
9. Shut down the gas supply when the barbecue is not in use.
10. Always shut o the gas cylinder completely and disconnect it from
the barbecue before moving the barbecue.
11. Since this barbecue has no restriction in
the emission of unburned gas, this
barbecue must be installed and/or used
outdoors or in an amply ventilated area.
When the barbecue is used in an amply
ventilated area, at least 25% of the surface
(sum of the wall surface) should be open.
Using the barbeCUe
Grilling requires a high temperature for the meat to nicely burn and
brown. Most dishes are constantly grilled on position . However,
when grilling large pieces of meat or chicken, it might be necessary to
lower the temperature after the rst browning. This ensures the food
to get well done, without burning the outside. For food requiring long
grill times or containing sugar marinade you might have to lower the
temperature nearing the end of the grilling time.
• Make sure the barbecue is checked for leaks and is properly placed.
• Remove all packing materials.
• Ignite the burners according to the instructions in this user manual.
• Turn the control knob to and preheat the barbecue for 15 minutes.
• Put the food on the grill and grill it until it’s properly prepared.
teMperatUre setting
The control knobs can be set to any position between and .
note: The hot grill will brown the outside of the meat, keeping the juices
inside. The longer the barbecue is preheated, the quicker the meat will
brown.
warranty
gas barbeQUe
We guarantee the original customer/buyer of any Brixton Gas barbecue that,
when used for normal domestic purposes, this barbecue is free of material
and production defects for the period stipulated below. Grills being rented
or used for commercial purposes are excluded from this warranty. Costs for
sending and delivering warranty parts will not be charged.
Instruction manual EN

12
part perioD
Burners: 1 Year
Grill racks: 1 Year
Taps: 1 Year
Frame, Housing, Cover, Control panel, Igniter and
similar parts: 1 Year
All stainless steel parts: 1 Year
Our obligation under this warranty is limited to repair or replacement,
according to our judgment, ofthe product during the warranty period.
The scope of our liability under this warranty is limited to repair and
replacement. This warranty does not cover normal wear and tear of
parts, or damage as a result of the following: neglect or misuse of the
product, use with unsuitable fuel/gas supply, use in contradiction with
the instructions for use, or adjustments made by anyone other than the
service centre of our factory. The warranty period will not be extended by
the above mentioned repairs or replacements.
FreQUently askeD QUestions & the
answers
Where can I purchase a gas cylinder, approved and suitable for this
Brixton barbecue?
At your local gas supplier or any large camping shops.
Can the barbecue stay outside in any weather condition?
We recommend storing your barbecue after use in a dry and well-
ventilated place. Always disconnect the gas cylinder according to the
instructions in this manual. You can also purchase a protective cover. These
are available at your point of sales.
After opening the packaging, barbecue parts are damaged or missing,
what to do now?
Contact Tristar (T +31 (0) 13 – 594 0351, [email protected]) they will help
you further.
Can I wash the grill and/or baking trays in the dishwasher?
This is possibly, however, cleaning with a barbecue cleaning agent or
soapy water is also sucient.
Grease is leaking from underneath the barbecueand/or on the foundation,
what to do now?
Clean the barbecue and foundation. Move your barbecue to a at or
straight surface. Also make sure to regularly empty the grease drip tray.

13
Gebruiksaanwijzing
VeiligheiDsVoorsChriFten
geVaar:
• Wanneer u gas ruikt:
1. Sluit het gas naar de barbecue af.
2. Doof eventuele vlammen.
3. Wanneer de gaslucht niet verdwijnt, bewaar dan afstand tot de
barbecue en neem direct contact op met de gasleverancier of de
brandweer.
• Lekkend gas kan brand of een explosie veroorzaken, met ernstig of
fataal lichamelijk letsel of beschadigingen van eigendommen tot
gevolg.
• Een incorrecte installatie kan gevaarlijk zijn, daarom moeten alle
instructies in deze gebruiksaanwijzing strikt opgevolgd worden.
• Het niet opvolgen van de waarschuwingen en voorzorgsmaatregelen in
deze gebruikershandleiding, kan leiden tot ernstig of fataal lichamelijk
letsel, of tot brand of explosie met schade aan eigendommen als
gevolg.
• Het wijzigen van het toestel kan gevaarlijk zijn!
waarsChUwingen:
• Bewaar of gebruik geen benzine of andere ontvlambare dampen of
vloeistoen in de buurt van deze of andere barbecues.
• Controleer de barbecue eerst zorgvuldig op lekkage aan de hand van de
instructie in deze handleiding voordat u de barbecue gebruikt. Voer deze
controles ook uit wanneer de barbecue bij de dealer gemonteerd is.
• Deze barbecue niet proberen aan te steken zonder het hoofdstuk
“Aanwijzingen aansteken Barbecue” in deze handleiding te hebben gelezen.
• Bewaar deze handleiding voor gebruik in de toekomst.
• Volg de instructies voor het aansluiten van de gasdrukregelaar voor uw
barbecue op.
• Bewaar geen reserve gascilinder of ontkoppelde cilinder in de
opbergruimte onder de barbecue of in de buurt van deze barbecue.
• Leg geen barbecuehoezen of andere brandbare materialen op of in de
opslagruimte van deze barbecue.
• Wanneer deze barbecue gedurende een langere periode niet gebruikt is,
moet deze gecontroleerd worden op gas lekkage en op belemmeringen
van de brander, voordat de barbecue weer wordt gebruikt. Raadpleeg de
instructies in deze handleiding voor de juiste procedure.
• Zoek niet met een aansteker naar gaslekken.
• Gebruik uw barbecue niet wanneer er sprake is van een gaslek bij de
aansluitingen.
• Houd brandbaar materiaal minimaal 100 cm uit de buurt van de
bovenzijde, onderzijde, achterzijde of zijkanten van de barbecue.
Bewaar dit ook niet in de opbergruimte van de barbecue!
• Uw barbecue mag niet door kinderen worden gebruikt. De
toegankelijke onderdelen van de barbecue kunnen erg heet zijn.
Houd jongere kinderen uit de buurt van de barbecue wanneer u deze
gebruikt.
• Wees voorzichtig als u uw barbecue gebruikt. Tijdens het gebruik of
tijdens het schoonmaken kan de barbecue heet zijn. Blijf daarom altijd
in de buurt van de barbecue en verplaats de barbecue niet tijdens het
gebruik of wanneer deze nog heet is.
• Wanneer de branders tijdens het bereiden van de gerechten uitgaan,
draai dan alle gas kleppen dicht en wacht vijf minuten voordat u de
branders weer aansteekt. Neem daarbij de ontstekingsinstructies in acht.
• Buig tijdens het bereiden van eten niet over de barbecue en leg uw
handen of vingers niet op de voorste rand van de lekbak.
• Maak tijdens het reinigen van de kleppen of branders de openingen of
aansluitingen niet groter.
• Blijf uit de buurt van ontstekingsbronnen bij het verwisselen van de
gascilinder.
NL

6
7
2
3
1
4
5
17
16
8
9
10
11
12
15
13
14
14
• Een gedeukte of roestige gascilinder kan gevaarlijk zijn. Laat deze
controleren door uw gasleverancier. Gebruik geen gascilinder met een
beschadigde klep.
• De gascilinder kan ogenschijnlijk leeg zijn, maar toch nog wat gas
bevatten. Hiermee dient rekening gehouden te worden bij het
transporteren en opslaan van de cilinder.
• Ontkoppel de gasdrukregelaar of een willekeurige gasaansluiting nooit
wanneer u de barbecue gebruikt.
• Draag tijdens het bedienen van de barbecue hittebestendige wanten of
ovenhandschoenen.
• De lekbak aan de voorzijde kan heet worden. Neem deze lekbak pas af
als deze afgekoeld is.
niet gesChikt Voor CoMMerCieel gebrUik!
VeiligheiDsinForMatie:
waarsChUwing: Uw barbecue is ontworpen voor gebruik met
alleen het gas dat wordt aangeduid op de rating plaat. Uw barbecue niet
gebruiken met andere gassen! Het niet opvolgen van deze waarschuwing
kan leiden tot brandgevaar en lichamelijk letsel. Tevens wordt de garantie
ongeldig.
waarsChUwing: Bewaar geen reserve gascilinder onder of in de
buurt van de barbecue en vul de cilinder nooit verder dan 80%. Indien dit
niet nauwkeurig wordt opgevolgd, kan er brand optreden met overlijden
of ernstig letsel tot gevolg.
waarsChUwing: Houd stroomkabels en de brandstofslang uit de
buurt van warme oppervlakken.
waarsChUwing: Plaats de barbecue nooit onder een niet-
hittebestendig afdak of zonnescherm.
waarsChUwing: Deze barbecue is niet bedoeld voor installatie of
plaatsing in of op een boot, camper of caravan.
waarsChUwing:
Bewaar of gebruik, voor uw eigen veiligheid, geen benzine of andere
ontvlambare dampen of vloeistoen in de buurt van deze of andere
barbecues. Het niet opvolgen van deze waarschuwing kan leiden tot
brand, explosie en lichamelijk letsel.
onDerDelenbesChrijVing
1. Lekbak
2. Schroeven ten behoeve
van bakplaat
3. Bakplaat
4. Bevestigingssteun ten behoeve
van bakplaat
5. Behuizing
6. Knophouder
7. Knop
8. Linkerachterpoot
9. Dwarsbalk links
10. Linkervoorpoot
11. Rekje
12. Wiel
13. Dwarsbalk achter
14. Handvat
15. Rechterachterpoot
16. Onderplaat
17. Rechtervoorpoot

1. Bevestig de vier poten aan de
onderplaat
2. Bevestig de wielen aan de korte
poten
3. Bevestig de linker dwarsbalk
4. Bevestig het rekje aan de
voorzijde
5. Bevestig de achterste dwarsbalk 6. Bevestig het handvat aan de
lange poten
7. Plaats de barbecue op het
frame en bevestig deze met de
bijgeleverde schroeven
15
Gebruiksaanwijzing
Montage
NL

16
Verzorging en onDerhoUD
onDerhoUD:
• Houd de ruimte rond de barbecue vrij en houd brandbare materialen,
benzine en andere ontvlambare gassen en vloeistoen uit de buurt.
• Zorg ervoor dat de gaten aan de onderkant standaard open blijven,
zodat de luchttoevoer voor verbranding en ventilatie niet geblokkeerd
wordt.
reiniging
Deze barbecue dient regelmatig schoongemaakt te worden.
Zorg dat de barbecue droog en schoon is en vet de metalen delen
regelmatig in met een olie of vaseline om eventuele roestvorming te
voorkomen. Berg de barbecue na gebruik altijd droog op.
Gebruik geen bijtende schoonmaakmiddelen en/of antiroest middelen
om het bedieningspaneel met de afbeeldingen te reinigen. Zulke sterke
schoonmaakmiddelen kunnen de afbeeldingen verwijderen.
reinigen Van het grillopperVlak:
De bakplaat is eenvoudig te reinigen met behulp van een mild
afwasmiddel, waarna deze goed afgespoeld moet worden met heet water.
Gebruik voor hardnekkige etensresten een ber borstel.
reinigen Van De branDers:
• Zorg ervoor dat de gaskraan en de knoppen op de "UIT"-stand staan.
Controleer of de barbecue koel is.
• Reinig de buitenkant van de brander met een borstel. Verwijder
hardnekkig vuil met een metalen schraper. Open verstopte openingen
met een rechtgebogen paperclip. Gebruik nooit een houten
tandenstoker, deze kan afbreken en de opening verstoppen.
• Bel onze klantenservicelijn als de gastoevoer door de brander
geblokkeerd wordt door insecten of andere voorwerpen.
zeer belangrijk:
De opening van de gaskraan moet in het midden van de brander geplaatst
worden nadat u deze afgenomen en gereinigd heeft. Anders kan deze
ernstige lichamelijke verwondingen en schade aan eigendommen
veroorzaken. Beweeg de brander licht heen en weer nadat u hem
teruggezet heeft om te kijken of hij goed op zijn plaats zit.
Hoe vaak de brander schoongemaakt moet worden, hangt af van hoe vaak
u de barbecue gebruikt.
reiniging Van De lekbak:
De lekbak moet regelmatig geleegd en schoongeveegd worden en
afgewassen met water en een mild afwasmiddel. U kunt een kleine
hoeveelheid zand of kattengrit op de bodem van de lekbak leggen om het
vet op te nemen.
• Sla de grill buitenshuis op in een droge, goed geventileerde plaats
buiten bereik van kinderen, wanneer de gases nog aan de barbecue
bevestigd is.
• Sla de barbecue ALLEEN binnenshuis op nadat de gases dichtgedraaid
en verwijderd is. De gases moet buitenshuis opgeslagen worden
buiten bereik van kinderen. Sla de es NOOIT op in een gebouw, garage
of andere gesloten ruimte.
aanslUiting gas
• Controleer of uw barbecue goed is gemonteerd. In deze handleiding is
een gedetailleerde montage-instructie opgenomen waarin specieke
montageprocedures worden vermeld. Volg deze instructies nauwgezet
op om een juiste en veilige montage van de barbecue te waarborgen.
• Voor een goede werking van de barbecue is het noodzakelijk dat de
barbecue op een vlakke ondergrond staat.

17
Gebruiksaanwijzing
• Dit toestel is ontwikkeld om gebruikt te worden in combinatie met
butagas- of propaangasessen van 5 kg tot 15 kg, voorzien van een
geschikte drukregelaar.
• Bij vervanging van de gasdrukregelaar of gasslang zie onderstaande
tabel voor gas en druk:
Tristar Europe B.V.
Jules Verneweg 87
5015 BH Tilburg, The Netherlands
0063/12
Product name / Productnaam / Nom de produit / Produ
ktname / Nombre del producto / Nome do
Produto / Nazwa produktu / Nome del prodotto / Produktnamn:
Gas baking plate –
Bakplaat op gas
– Plancha
gaz – Bratplatte – Placa de cocción a gas – Placa
a Gás – Płyta do smażenia – Piastra di cottura a
gas – Gasolbakplåt
Item number / Modelnummer / Réf. modèle / Artikel Nr. / Referencia / Referência / Numer pozycji /
numero di articolo / Artikelnummer: BQ-6386F
Product Identification Number
/ Productidentificatie
nummer
/ Numéro d'identification produit /
Produkt-Identifikations Nr. / Número de identifación del producto / Número de identificação do
produto / Nr identyfikacyjny produktu / Numero di identificazione del prodotto /
Produktidentifieringsnummer:
0063CM7173
Ap
pliance category / Toestelcategorie / Type de gaz / Geräte
-
Kategorie / Categoria del Dispositivo /
Categoria do Aparelho / Kategorii urządzeń / categoria di apparecchio / Apparatkategori:
■
■■
■ I
3B/P (30)
■
■■
■ I
3+ (28-30/37)
Gas type / Gassoort / Type du gaz / Gasart / Tipo de Gas / Tipo de Gás / Rodzaju gazu / Tipo di gas /
Gastyp:
Butane - Propane
Butaan – Propaan
Butane – Propane
Butan - Propan
Butano - Propano
Butano – Propano
Butan – Propan
Butano – Propano
Butan - Propan
Butane
Butaan
Butane
Butan
Butano
Butano
Butan
Butano
Butan
Propane
Propaan
Propane
Propan
Propano
Propano
Propan
Propano
Propan
Gas pressure / Gasdruk / Pression gaz / Gasdruck / Presión de Gas / Pressão de Gás / Ci
śnienie gazu /
Pressione gas / Gastryck: 30 mbar 28-30 mbar 37 mbar
Total heat input / Totaal gasverbruik / Consommation de ga
z / Total Gasverbrauch / Consumo de gas /
Consumo de Gás / Całkowite zużycie gazu / Consumo totale gas / Total gasförbrukning: 5,5 kW (400 gr/h) 5,5 kW (400 gr/h)
Injector size / Injectorafmeting / Taille injecteur / Größe der Einspritzdüse / Tamaño del inyector /
Tamanho do Injector / Rozmiar wtryskiwacza / Dimensioni iniettore / Insprutarens storlek: 0,82 mm 0,82 mm
Country of Destination / Land van bestemming / Pays de destination / Land von Bestimmung / Pais de
destino / País de destino / Kraj docelowy / Nazione di destinazione / Bestämmelseland:
DK, FI, LU, NL, NO &
SE
GB, IE, BE, CH, ES, FR,
GR, IT & PT
• De slang dient niet langer te zijn dan 1,5 meter. Slechts goedgekeurde
aansluitingen gebruiken.
• De gasslang dient gewijzigd te worden indien de nationale
omstandigheden dit vereisen.
• De gasslang dient op een dergelijke wijze geplaatst te worden, dat ze
niet verwrongen kan worden.
• Sluit de drukregelaar aan op uw gases.
zeer belangrijk:
• De temperatuur van de regelaar mag niet boven de 60°C (1400F) stijgen.
• De regelaar moet voorzien zijn van een veiligheidsklep of
drukbeveiliging.
• De opening van de drukregelaar moet passen op de aansluiting van de
gaskraan van de es.
• Controleer dat de gaskraan van de tank helemaal dicht staat (draai met
de klok mee totdat de knop stopt).
• Controleer of de gaskraan van de gases geschikte uitwendige
schroefdraden heeft .
• Zorg ervoor dat alle branderknoppen op de uit-stand staan.
• Verwijder de beschermkap van de gaskraan van de gases. Gebruik
altijd de bijgeleverde beschermkap met de gaskraan.
• Inspecteer de aansluiting van de gaskraan, drukregelaar en de slang.
Controleer op beschadigingen of vuil, verwijder eventueel vuil.
Controleer de slang op beschadigingen. Probeer nooit beschadigd of
geblokkeerde uitrustingsstukken. Neem contact op met uw plaatselijke
gasleverancier voor vervanging of reparatie.
• Bij het aansluiten van de drukregelaar aan de gaskraan draait u de moer
handmatig met de klok mee totdat hij niet verder kan. Gebruik geen
sleutel om de moer aan te draaien. Met het gebruik van een sleutel
kunt u de snelkoppeling beschadigen, wat gevaarlijk kan zijn. (zoals
aangegeven op de volgende afbeelding).
• Draai de gaskraan van de es helemaal open (tegen de klok in). Gebruik
een water-en-zeepoplossing om alle aansluitingen te controleren op
lekken, voordat u de grill probeert aan te steken. Als u een lek vindt
moet u de gaskraan dichtdraaien en de grill niet gebruiken, totdat het
lek gerepareerd is door uw dealer of gasleverancier.
NL

Draaiknop met
overvulbeveiliging
18
!!!waarsChUwing!!!
1. Probeer nooit voorwerpen in de opening van de gaskraan te
duwen. Hierdoor kan de gaskraan beschadigd raken en gaan lekken.
Lekkend gas kan brand, explosie, zware lichamelijke verwonding en
zelfs dood veroorzaken.
2. Gebruik de barbecue niet, totdat u op lekken getest heeft.
3. Als er een lekkage gevonden is, schakel dan ONMIDDELLIJK de
gases uit (met de klok mee) en ontkoppel de regelaar van de
gases. Plaats de gases in een koele, goed geventileerde ruimte.
Neem contact op met uw dealer of gasleverancier voor assistentie.
!!!waarsChUwing!!!
4. Als u een gaslek niet kunt stoppen bel dan meteen uw gases
leverancier of de brandweer.
!!!geVaar!!!
1. Bewaar NOOIT een extra gases onder of vlakbij de barbecue of in
een gesloten ruimte.
2. Vul de gases NOOIT voor meer dan 80%. Een overvolle extra gases
is gevaarlijk, omdat erovertollig gas uit de veiligheidsklep kan
lekken. Er kan gas ontsnappen uit de veiligheidsklep op de gases,
wat brand kan veroorzaken.
3. Er moeten beschermkappen zitten op de aansluitingsopening van
de extra gases.
4. Als u een gaslek vindt in de extra gases, ga er dan onmiddellijk uit
de buurt en bel de brandweer.
zeer belangrijk: ontkoppel De gasFles wanneer De
barbeCUe niet in gebrUik is.
het ontkoppelen Van De gasFles:
• Draai alle knoppen uit.
• Draai de gaskraan van de gases helemaal dicht (draai met de klok mee
totdat de knop stopt).
• Haal de drukregelaar van de gaskraan af door de snelkoppelingsmoer
tegen de klok in te draaien.
• Plaats de beschermkap terug op de gaskraan van de gases.

19
Gebruiksaanwijzing
Controle op lekken
algeMeen
Alle gasaansluitingen van de barbecue worden getest op lekken in
de fabriek voordat ze verzonden worden, maar bij montage moet
het apparaat toch helemaal op gaslekken worden gecontroleerd. Er
kan schade ontstaan zijn tijdens het verzenden of het apparaat kan
blootgesteld zijn aan extreme druk. Controleer het apparaat regelmatig op
lekken en controleer of u de geur van gas kunt waarnemen.
Voor De Controle:
• Zorg ervoor dat alle verpakkingsmateriaal van de barbecue verwijderd
is, ook de riemen die de branders op zijn plaats houden.
• Rook niet terwijl u op lekken controleert.
• Controleer nooit op lekken met open vuur.
• Maak een water-en-zeepoplossing van één deel afwasmiddel en één
deel water. Gebruik een spuites, borstel, of doek om de oplossing
op de aansluitingen aan te brengen. Zorg dat de gases vol is voor de
eerste lekcontrole.
• Het controleren op lekken moet buitenshuis gebeuren op een goed
geventileerde plaats, uit de buurt van ontstekingsbronnen zoals gas- of
elektrische apparaten en brandbaar materiaal.
• Houd de grill uit de buurt van open vuur en/of vonken tijdens de
controle.
het Controleren:
• Zorg ervoor dat alle regelknoppen in de “UIT”-stand staan.
• Zorg ervoor dat de drukregelaar goed aangesloten is op de gases.
• Open de gaskraan van de gases helemaal door de knop tegen de
klok in te draaien. Als u een sissend geluid hoort, draai dan het gas
ONMIDDELLIJK UIT; dit geeft een lek in de aansluiting aan. Bel uw
gasleverancier of de brandweer.
• Controleer elke aansluiting van de gases tot en met de aansluiting
van het kranengedeelte (de slang die naar de brander loopt) door de
zeepoplossing op de aansluitingen te spuiten of te borstelen.
• Als er zeepbelletjes ontstaan is er een lek. Draai de gaskraan van de
gases ONMIDDELLIJK dicht en kijk alle aansluitingen goed na. Open
dan de gaskraan weer en controleer opnieuw.
• Sluit altijd de gaskraan van de gases na de lekcontrole door de knop
met de klok mee te draaien.
• Gebruik alleen door de fabrikant aanbevolen onderdelen met deze
barbecue. Als u andere onderdelen gebruikt kan de garantie komen te
vervallen. Gebruik de barbecue niet totdat alle aansluitingen nagekeken
zijn en u er zeker van bent dat ze niet lekken.
VeiligheiDstips:
• Controleer altijd op lekken na elke keer dat u de gases verwisselt.
• Controleer altijd alle aansluitingen op lekken voor elk gebruik.
• Gebruik lang barbecuebestek om verbrandingen te voorkomen.
• Als er vet of hete voorwerpen van de barbecue afvallen op de gaskraan,
drukregelaar, slang of een ander onderdeel dat gas bevat, sluit het gas
dan onmiddellijk.
• Verwijder de lekbak niet als de barbecue nog niet helemaal afgekoeld is.
• Sluit alle regelknoppen en de gaskraan van de gases wanneer u de
barbecue niet gebruikt.
• Duw de barbecue vooruit wanneer u hem verplaatst, trek er niet aan.
• Een ontkoppelde gases die opgeslagen is of vervoerd wordt, moet
voorzien zin van een beschermkap. Bewaar een gases niet in een
gesloten ruimte zoals een carport, overdekte patio, veranda, garage of
andere gebouwen.
• Laat nooit een gases achter in een voertuig of boot waar deze
oververhit kan raken door de zon.
• Bewaar de gases niet of vlakbij een plaats waar kinderen spelen.
NL

20
laatste CheCklist Voor Montage
• Er zit tenminste 100 cm ruimte tussen brandbare stoen en de zijkanten
en achterkant van de grill.
• Er bevinden zich geen onbeschermde brandbare stoen boven de grill.
• Alle interne verpakkingsmateriaal is verwijderd.
• De branders zitten goed op de openingen.
• De knoppen kunnen vrij draaien.
• Het apparaat is gecontroleerd en lekvrij.
• De gebruiker is op de hoogte van de locatie van de gaskraan.
aanwijzingen aansteken barbeCUe
waarsChUwing: belangrijk! Voor het aansteken
Controleer de gastoevoerslang voordat u het gas “AAN” draait. Als er
beschadigingen of scheuren te zien zijn moet de slang vervangen worden
voor gebruik. De nieuwe gastoevoerslang moet voldoen aan de nationale
eisen.
zeer belangrijk: kijk altijD De slang na Voor elk
gebrUik Van Deze barbeCUe
het aansteken Van De hooFDbranDers Van De
barbeCUe:
1. Lees de aanwijzingen voordat u de branders aansteekt.
2. Draai alle knoppen op “UIT”, en open dan de gaskraan van de gases.
Houd altijd uw gezicht en lichaam zo ver mogelijk van de barbecue af
wanneer u deze aansteekt.
3. Druk en draai de regelknoppen langzaam naar de stand. De
ingebouwde aansteker klikt en steekt tegelijkertijd de waakvlam en de
brander aan. Draai de regelknop ONMIDDELLIJK op UIT als de brander
niet binnen 5 seconden gaat branden, wacht 5 minuten tot al het gas
verdwenen is en herhaal de aansteekprocedure.
Controleer alle gasaanslUitingen Voor ieDer
gebrUik. ontsteek De barbeCUe niet als U een gasgeUr
waarneeMt.
eigensChappen Van De VlaM
• Controleer of de eigenschappen van de vlam in orde zijn. Elke brander
wordt voor het verzenden ingesteld, maar door variaties in de
plaatselijke gastoevoer kunnen kleine aanpassingen nodig zijn.
• De vlammen van de branders moeten blauw en stabiel zijn, zonder gele
uiteinden, lawaai, of oplaaien.
• Als de vlam geel is, betekent dit dat er onvoldoende lucht aanwezig is.
Als de vlam lawaai maakt en van de brander oplaait, betekent dit dat er
teveel lucht aanwezig is.
• OPMERKING: kleine gele uiteinden zijn in orde.
beDieningsaanwijzingen
!!!VoorziChtig!!!
1. Reinig de barbecue regelmatig, als de barbecue niet vaak genoeg
schoongemaakt wordt kan het vet in de brand vliegen, wat de
barbecue kan beschadigen.
2. Laat de barbecue NOOIT zonder toezicht, wanneer deze in gebruik is.
3. Gebruik geen water om het vuur te doven als het vet in brand staat, dit
kan verwondingen veroorzaken.
4. Draai alle knoppen en de gases ONMIDDELLIJK uit als het vet in
brand vliegt.
